Opciones de generación y edición de refuerzos de punzonamiento

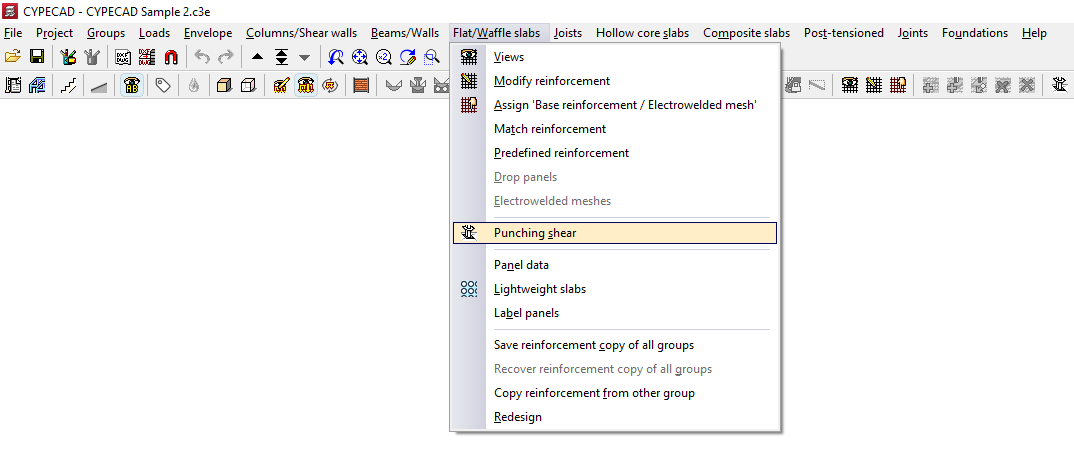

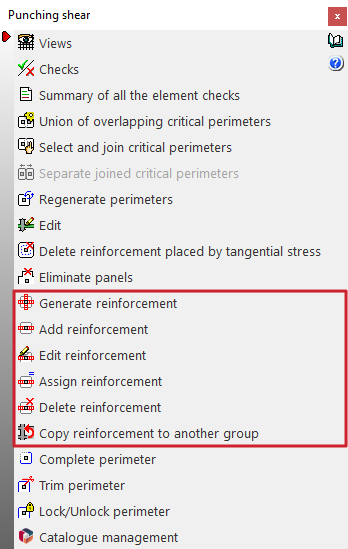

Las siguientes opciones, accesibles desde la opción "Punzonamiento" del menú "Losas/Reticulares", en la pestaña "Resultados", permiten generar y editar los armados de refuerzo de punzonamiento de losas y forjados reticulares en el programa:
- Generar refuerzos
- Añadir refuerzo
- Editar refuerzo
- Asignar refuerzo
- Borrar refuerzo
- Copiar refuerzos a otro grupo
La introducción de refuerzos de punzonamiento mediante estas opciones permite efectuar la comprobación de punzonamiento según criterios normativos, que puede consultarse con las herramientas disponibles en este mismo menú.
La armadura de refuerzo calculada automáticamente por el programa en función de las tensiones tangenciales puede servir como referencia para la generación, edición y ajuste manual de los armados de refuerzo que se introducen con las opciones de este menú, pero no es tenida en cuenta en el proceso de comprobación normativa del punzonamiento y debería eliminarse posteriormente para evitar duplicidades.
A continuación se detalla cada una de las funcionalidades mencionadas:

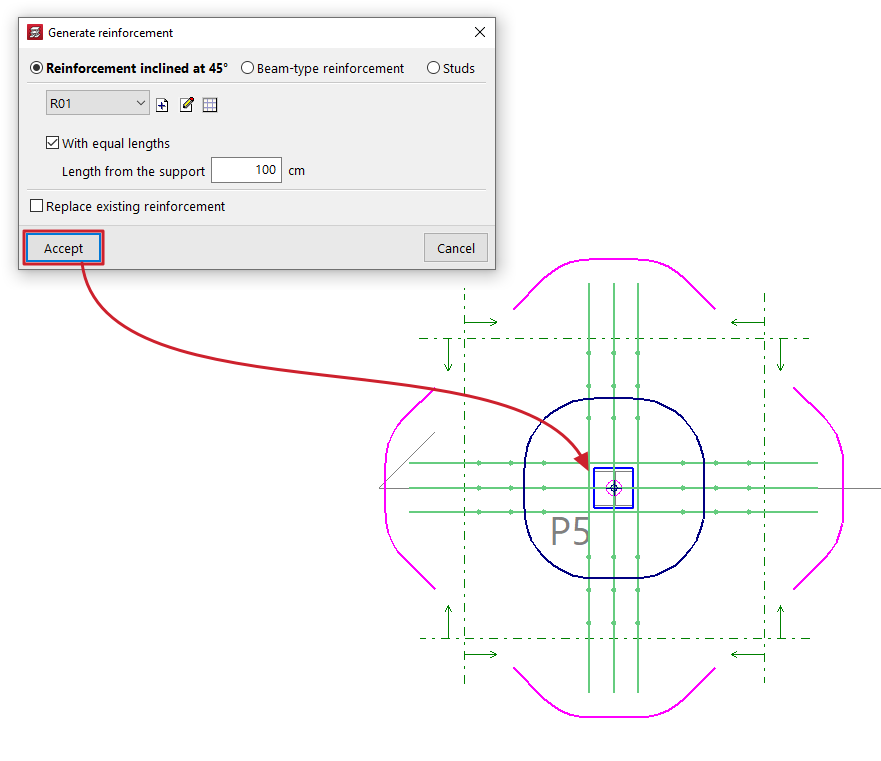

Genera refuerzos
Permite definir un tipo de refuerzo de punzonamiento (ya sea "Armaduras inclinadas a 45º", "Armados tipo viga" o "Pernos") y aplicarlo automáticamente sobre cada uno de los soportes seleccionados en planta.
Opcionalmente, se pueden generar refuerzos "Con longitudes iguales", dada una "Longitud desde el soporte".
Si se activa la casilla "Reemplazar los refuerzos existentes", se sustituirán los refuerzos previamente introducidos en los soportes seleccionados por los refuerzos definidos en este momento.
Si la casilla se mantiene desactivada y el programa detecta que el soporte seleccionado ya tiene refuerzos de punzonamiento, avisará de que si se continúa con la generación, los refuerzos actuales serán reemplazados.

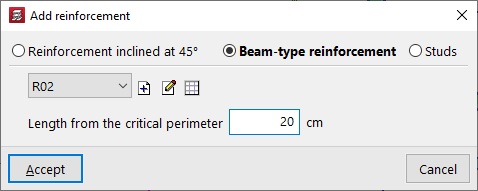

Añadir refuerzo
Permite definir un tipo de refuerzo de punzonamiento (ya sea "Armaduras inclinadas a 45º", "Armados tipo viga" o "Pernos") e introducirlo manualmente en planta.

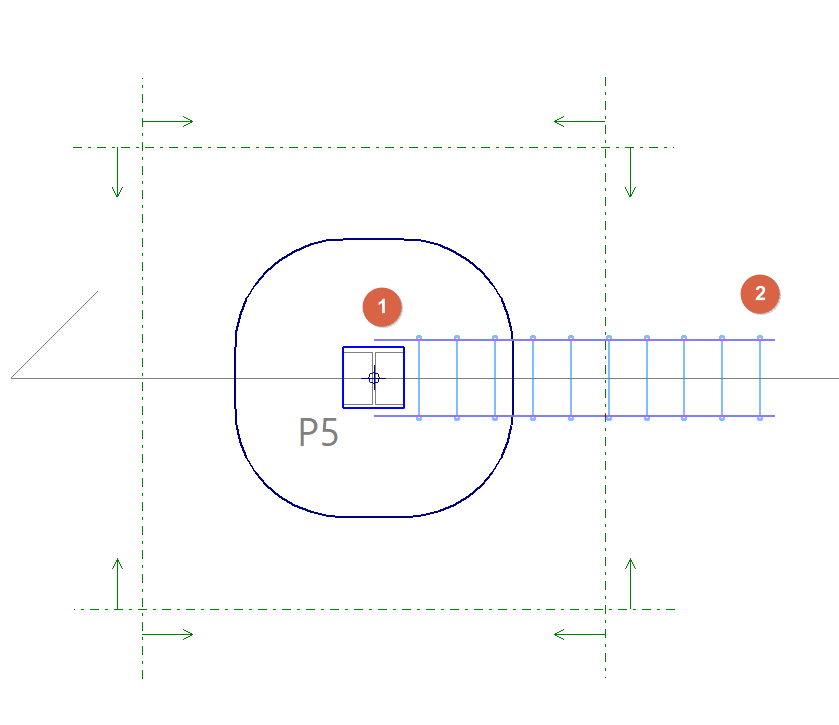

Para ello, se marca un soporte como punto inicial (1) y, después, otro punto de la losa o forjado como punto final (2).
En las armaduras inclinadas y armados tipo viga, se indica la "Longitud desde el perímetro crítico".

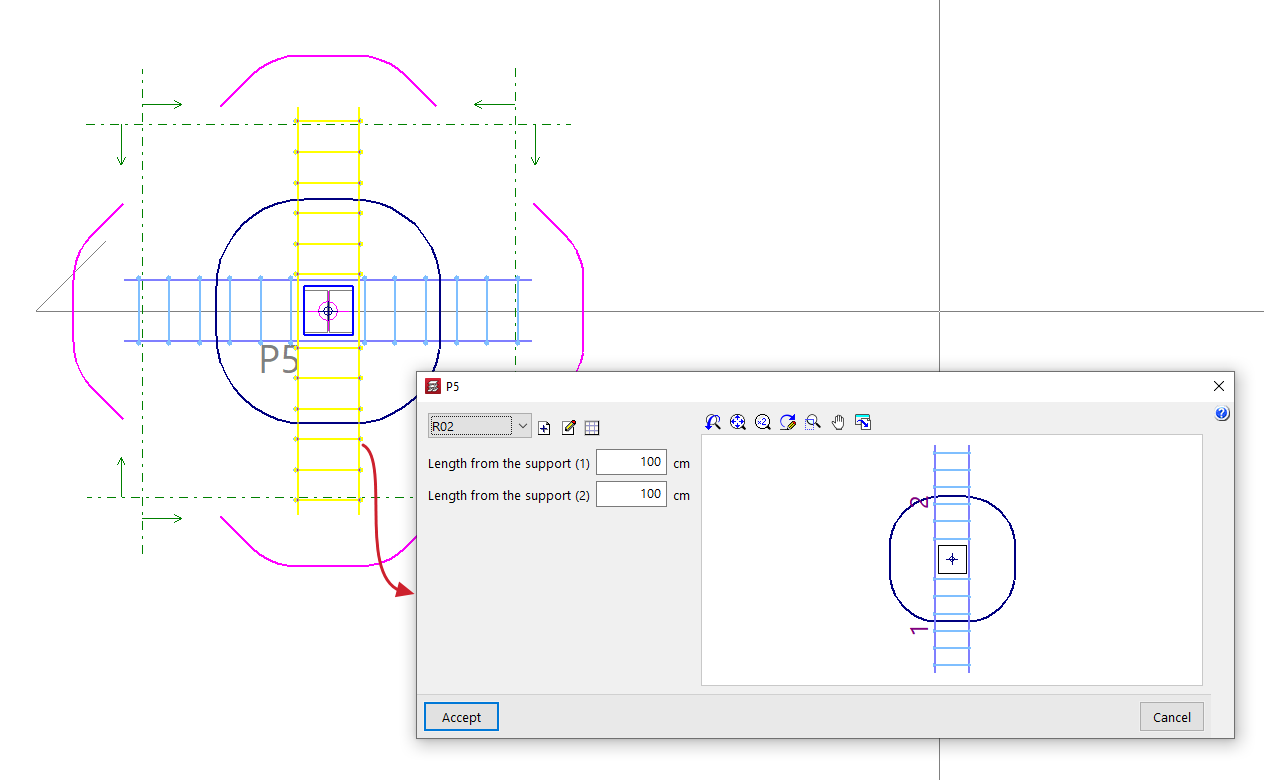

Editar refuerzo
Permite editar un refuerzo de punzonamiento introducido previamente con las opciones "Generar refuerzos" o "Añadir refuerzo", seleccionando un tipo de refuerzo diferente o modificando sus características.
En su caso, también permite modificar su "Longitud desde el soporte" escribiendo directamente su valor. En los armados de tipo "Pernos", la variación del "Número de pernos" modificará la longitud del refuerzo.

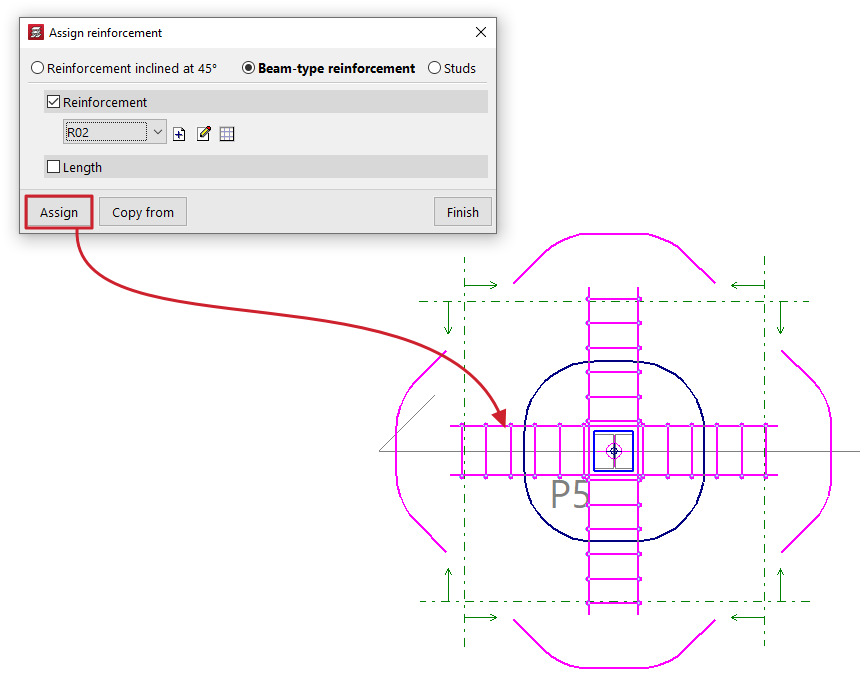

Asignar refuerzo
Permite definir las características de un refuerzo de punzonamiento en la ventana emergente y, mediante la opción "Asignar", aplicarlas a los refuerzos de la misma tipología introducidos previamente en planta.
La opción "Copiar de" permite extraer la información a partir de un refuerzo seleccionado.
Activando las casillas correspondientes, es posible asignar únicamente la "Armadura" o el "Número de barras" en los refuerzos de tipo "Armaduras inclinadas a 45º"; la "Armadura" o la "Longitud" en los "Armados tipo viga"; y el tipo de "Perno", su "Disposición" o el "Número de pernos" en los refuerzos de tipo "Pernos".
Borrar refuerzo
Permite eliminar los refuerzos de punzonamiento previamente introducidos seleccionándolos en planta uno a uno con el botón izquierdo o marcando un área de captura.

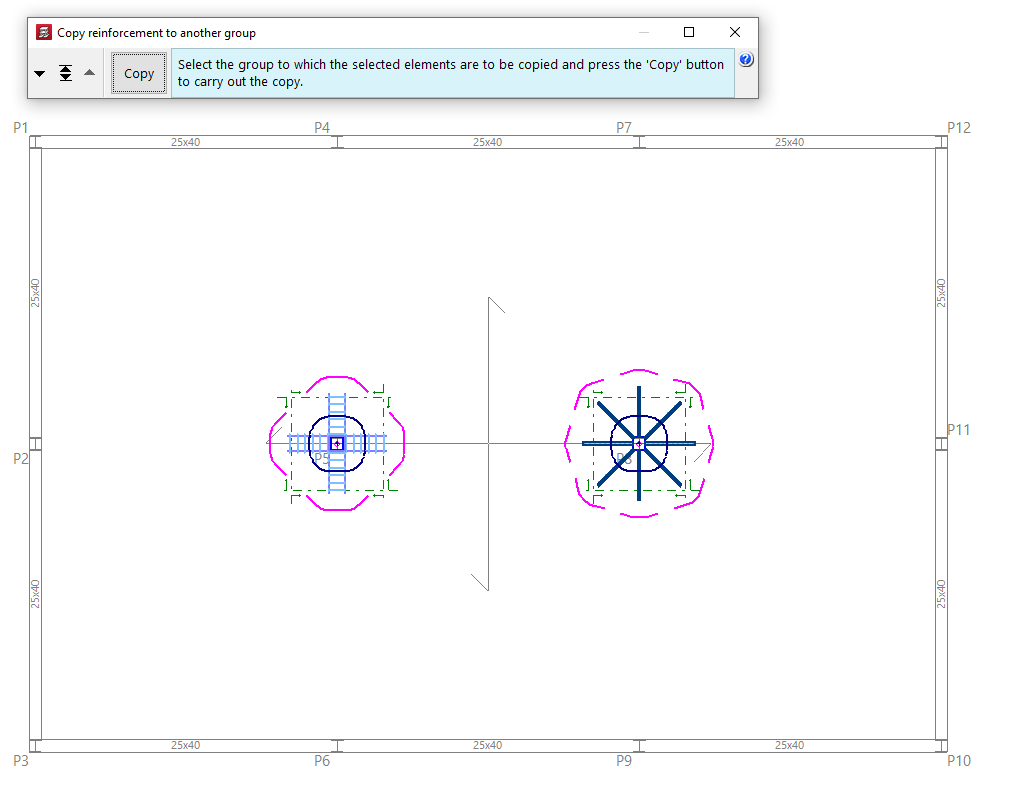

Copiar refuerzos a otro grupo
Permite seleccionar refuerzos de punzonamiento en planta uno a uno con el botón izquierdo o marcando un área de captura y, tras pulsar el botón derecho, seleccionar un grupo donde se desean copiar los elementos seleccionados utilizando las herramientas disponibles de la ventana emergente ("Bajar grupo", "Ir a grupo" y "Subir grupo").
Al pulsar el botón "Copiar", se realiza la copia.
