Diagramas de tensiones del terreno en zapatas
Es posible consultar los diagramas de tensiones del terreno en la base de las zapatas en CYPECAD y CYPE 3D. Esto permite evaluar la adecuación de la solución adoptada para la cimentación, así como la distribución de cargas sobre el terreno y el comportamiento de cada zapata.
- En CYPECAD, la opción "Tensiones en la base de las zapatas" permite ver los diagramas de tensiones en la base de todas las zapatas y se encuentra en el menú "Cimentación", visible en las pestañas "Entrada de vigas" y en "Resultados". También es posible acceder al diagrama de tensiones en la base de cada zapata a través de su menú de edición (desde "Cimentación", "Elementos de cimentación", "Editar"), pulsando sobre la opción "Tensiones".
- En CYPE 3D, desde la solapa "Cimentación", también es posible acceder al diagrama de tensiones en la base de cada zapata a través de su menú de edición (desde "Elementos de cimentación", "Editar"), pulsando sobre la opción "Tensiones".

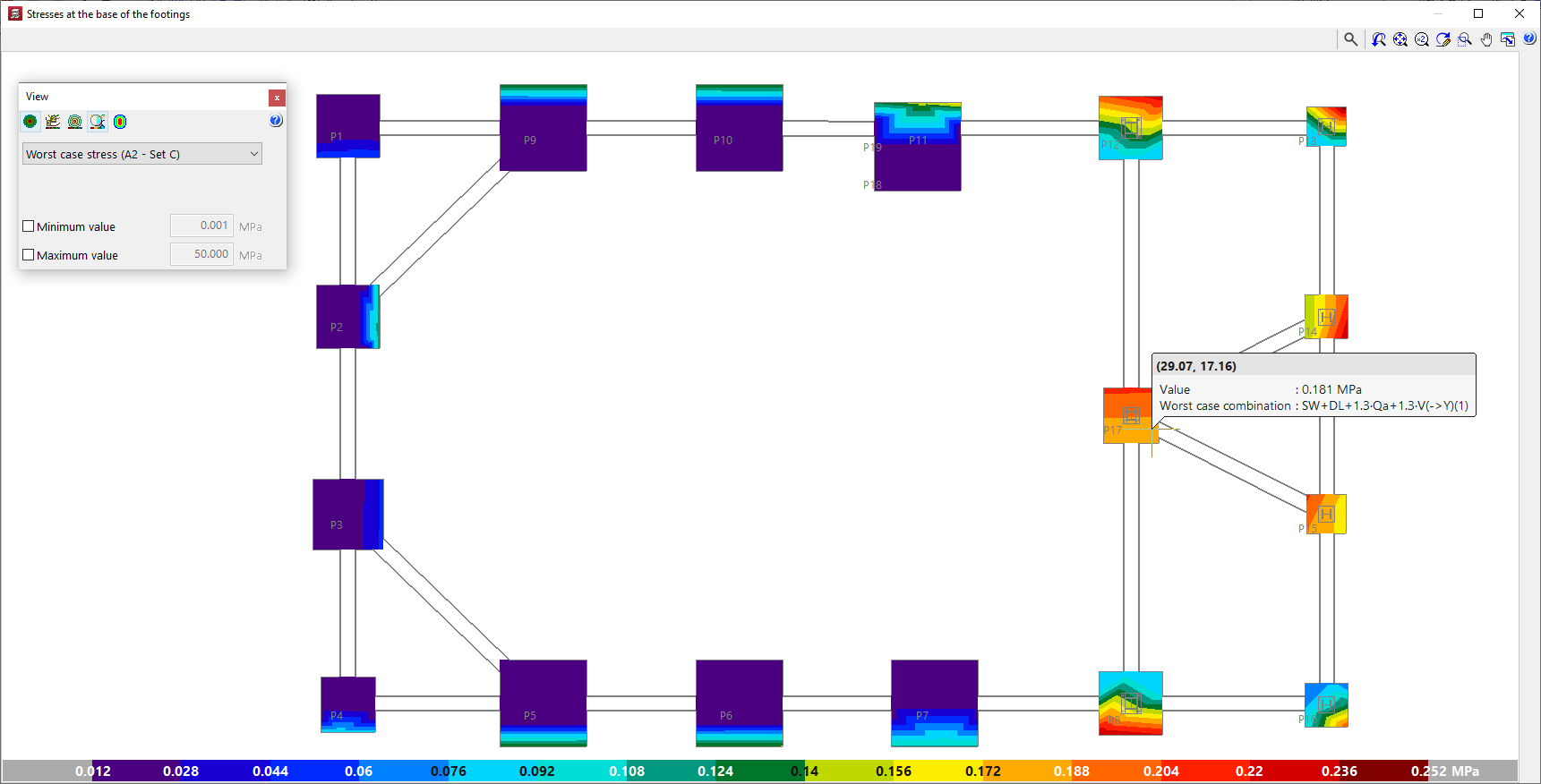

En cualquier caso, el programa abre una ventana de consulta que muestra los diagramas de tensiones en la base de las zapatas con un gradiente de colores. La escala de color de la parte inferior actúa como leyenda e indica los valores representados en el diagrama.
Esta representación es similar a la utilizada en CYPECAD en la pestaña "Isovalores" para la consulta de resultados de losas y forjados reticulares.

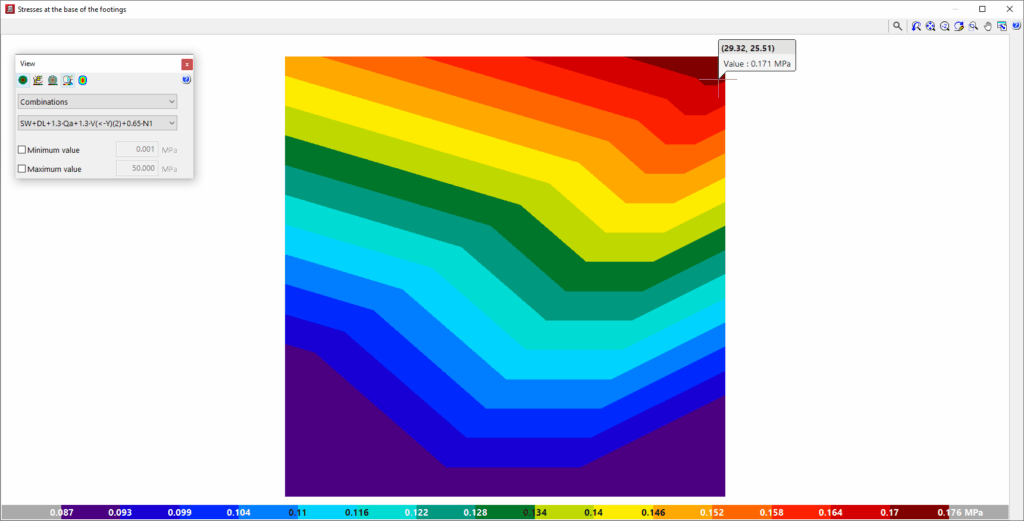

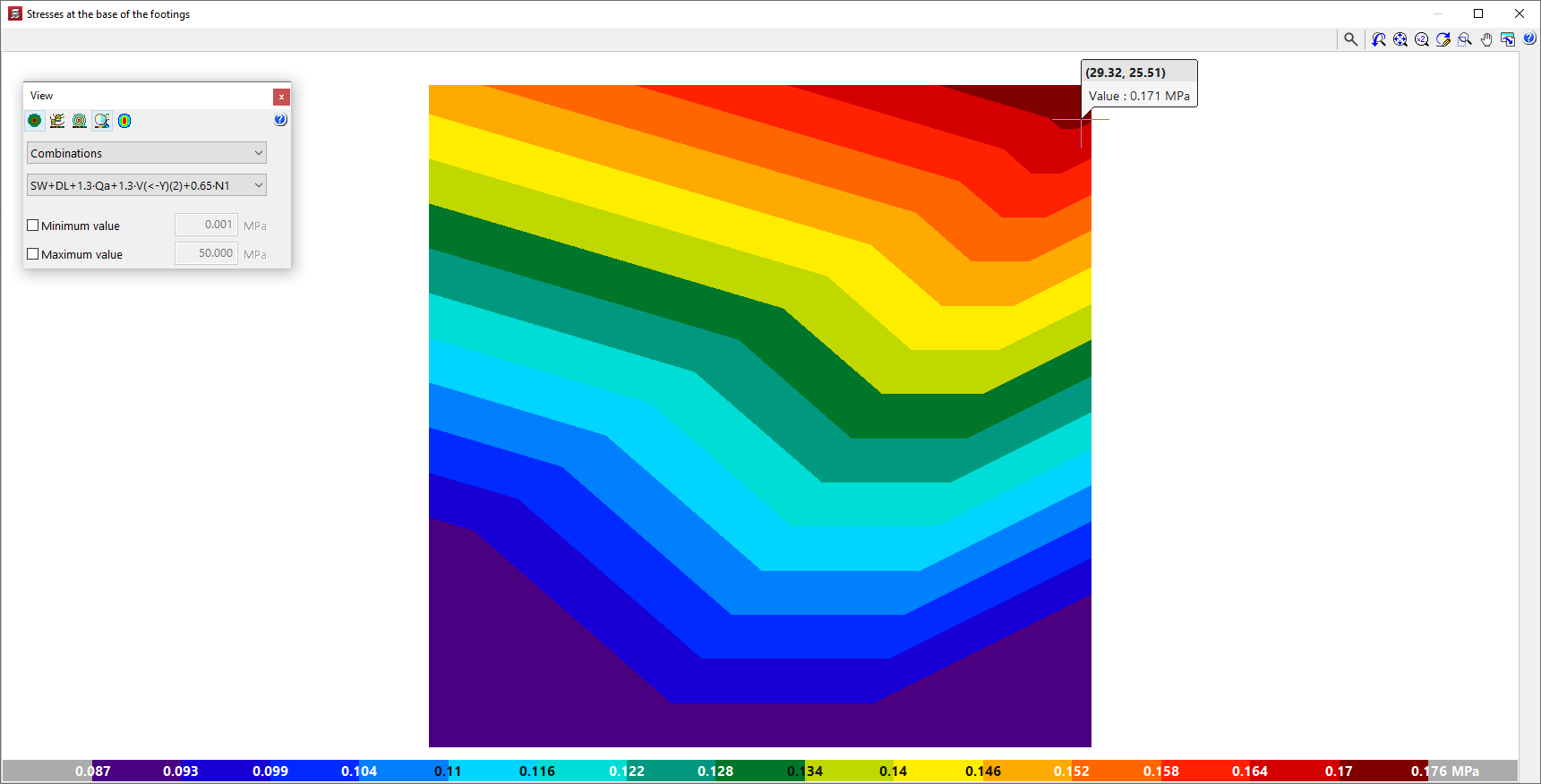

Además, pasando el cursor por encima de cada punto del diagrama, el programa muestra un texto informativo con las coordenadas del punto, el valor de la tensión mostrada en ese punto y, según el caso, la combinación en la que se produce.
Ajustes de la visualización de diagramas de tensiones
La ventana flotante permite ajustar la visualización de los diagramas de tensiones mediante las siguientes opciones:
- En la parte superior se encuentran las siguientes opciones:
- Las opciones "Ver isovalores", "Ver isolíneas con valores" y "Ver isolíneas sin valores" permiten activar la visualización de la información en los formatos indicados.
- También es posible "Ajustar automáticamente la escala al hacer un zoom" para que los colores, las líneas y los valores mostrados en pantalla se ajusten en función del área visible en caso de utilizar el zoom.
- Opcionalmente, es posible modificar los "Colores para la representación de los isovalores", incluyendo la gama y el número de colores.
- Pésimas / Combinaciones / Máximas
En este desplegable se selecciona si se desean visualizar los siguientes valores de tensión:- Pésimas
Muestra la tensión pésima de cualquier combinación en cada punto. En cada punto, la tensión mostrada puede pertenecer a una combinación diferente. - Combinaciones
Muestra las tensiones de una combinación en particular elegida por el usuario, que deberá ser seleccionada en un segundo desplegable. - Máximas
Muestra los resultados de la combinación que resulta en las tensiones máximas.
- Pésimas
- Valor mínimo / Valor máximo (opcionales)
Activando estas casillas e introduciendo un valor numérico en los campos correspondientes es posible ajustar los valores mínimo y máximo del rango de la gama de colores de la representación.
