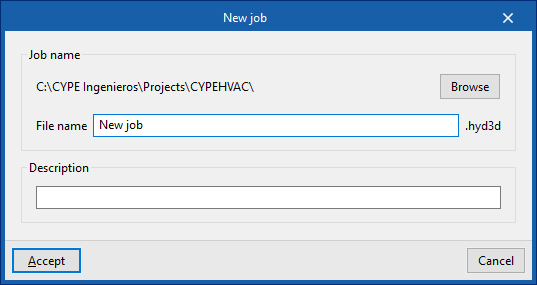

Al iniciar la aplicación y pulsar sobre "Nuevo", se ofrece la posibilidad de crear una "Nueva obra". Tras indicar el "Nombre del fichero" y su "Descripción", la obra se puede integrar a continuación en un proyecto ya existente en BIMserver.center.

Esto se realiza en la ventana "Selección de proyecto", que presenta las siguientes opciones:

• En su parte izquierda, se puede iniciar sesión con una cuenta de BIMserver.center.
• A la derecha, se utiliza la opción "Seleccionar proyecto" para elegir un proyecto existente. También se ofrece la posibilidad de "Crear un nuevo proyecto". En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.
• Existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla "Vincularse a un proyecto de BIMserver.center", que se encuentra en la parte superior izquierda.

Una vez creada la nueva obra, se accede a la interfaz general del programa. En cualquier momento del trabajo, se pueden compartir o importar archivos del proyecto a través del bloque "BIMserver.center", ubicado en la parte superior derecha de la interfaz general de la pestaña "Instalación".

Importación de modelos BIM

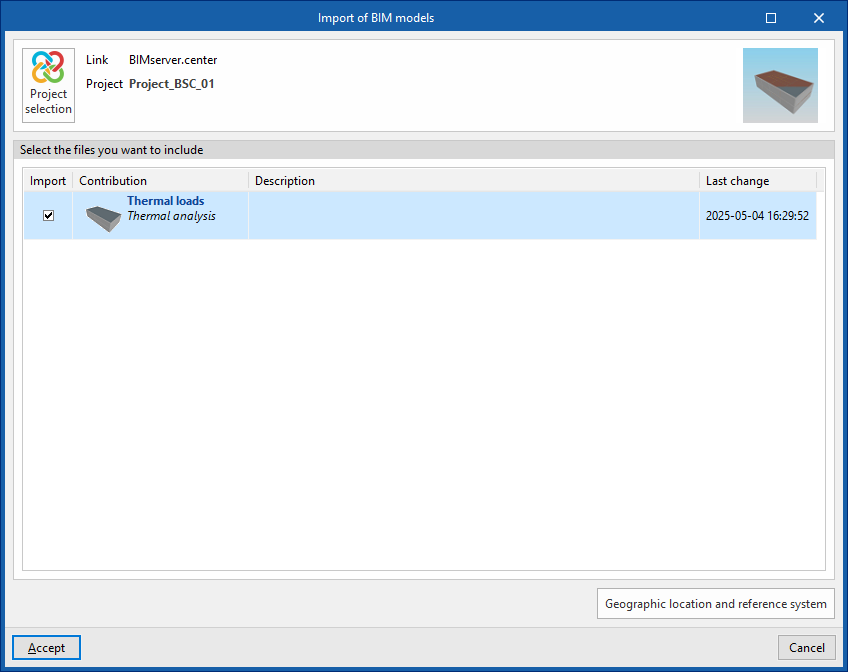

Al crear una nueva obra, si se ha seleccionado un proyecto alojado en la plataforma BIMserver.center desde "Seleccionar proyecto", aparece a continuación la ventana de "Importación de modelos BIM", que muestra los ficheros contenidos en dicho proyecto en formato IFC.

La aplicación ofrece la posibilidad de incluir un modelo, o varios, de los ya existentes en ese proyecto. Para ello, se marca la casilla "Importar" y se acepta.

Además, en esta ventana, el programa ofrece las siguientes opciones:

• Ubicación geográfica y sistema de referencia
  Ofrece la posibilidad de abrir un diálogo para modificar la ubicación geográfica y el sistema de referencia del modelo.

Resultados de la importación

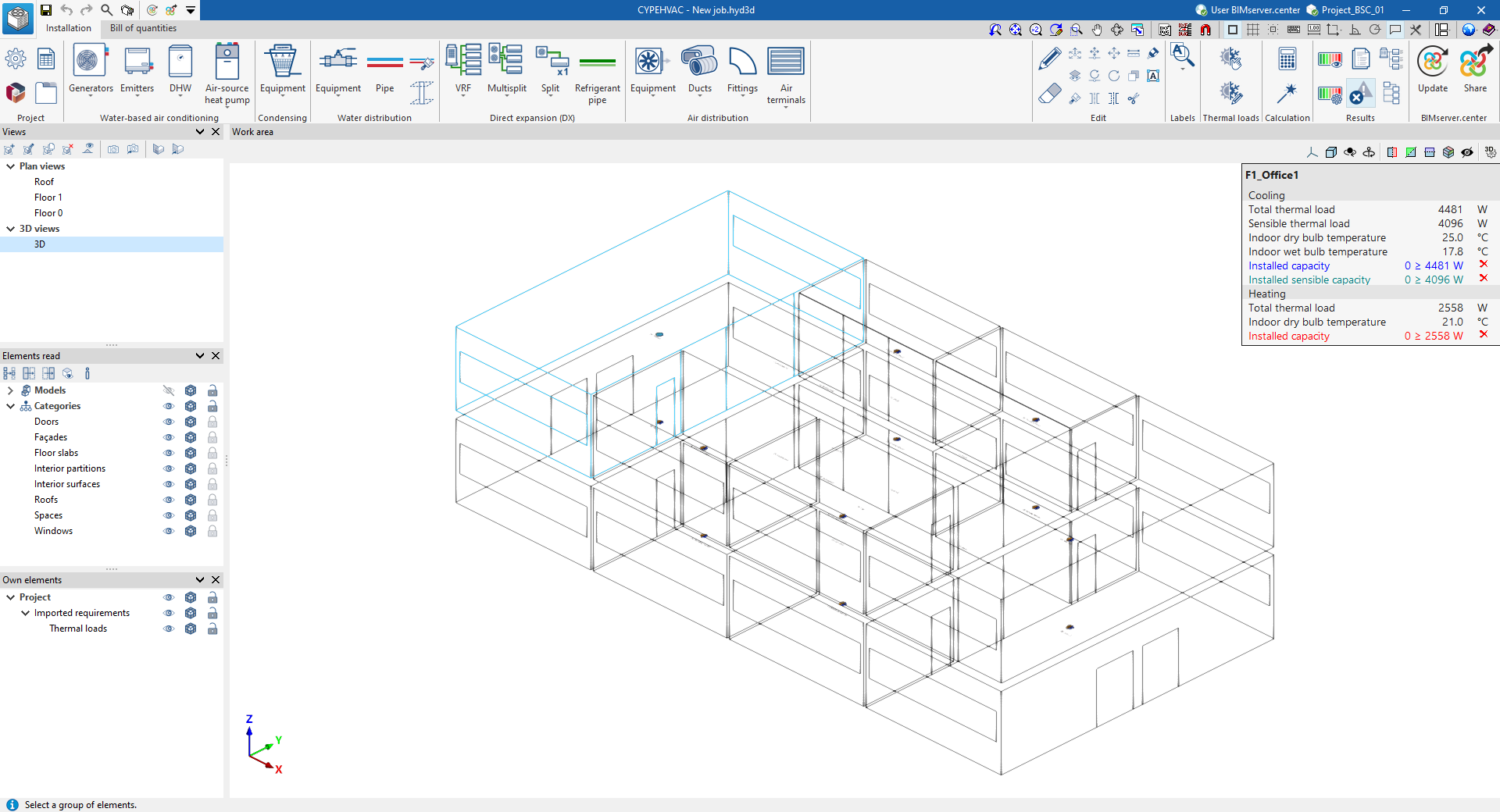

Posteriormente, las diferentes vistas del programa mostrarán los modelos importados.

Además, el programa habrá importado las vistas de planta, la geometría de los recintos y las cargas térmicas asociadas, que se muestran como requerimientos tras la importación.

Para poder importar dichas cargas térmicas, se deben haber incluido en el proyecto de BIMserver.center (por ejemplo, tras haberse calculado con CYPETHERM LOADS).

Estimación de cargas térmicas

Si el proyecto de BIMserver.center al que se ha vinculado la obra no incluye los resultados de cálculo de cargas térmicas, pero sí la información geométrica de los recintos o espacios del edificio, el programa ofrece la posibilidad de realizar una estimación de cargas térmicas para los recintos importados.

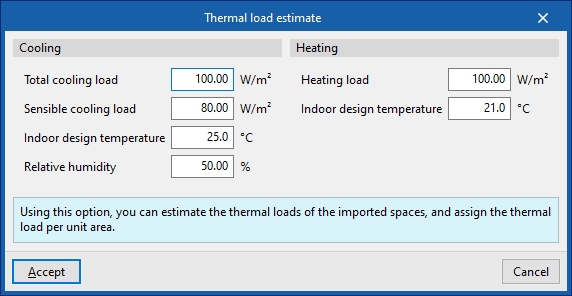

En este caso, tras aceptar la pregunta correspondiente, en la ventana "Estimación de cargas térmicas" se deben indicar los siguientes valores, que permiten asignar la carga térmica por unidad de superficie:

• Refrigeración
  • Carga total de refrigeración
  • Carga sensible de refrigeración
  • Temperatura interior de diseño
  • Humedad relativa
• Calefacción
  • Carga de calefacción
  • Temperatura interior de diseño

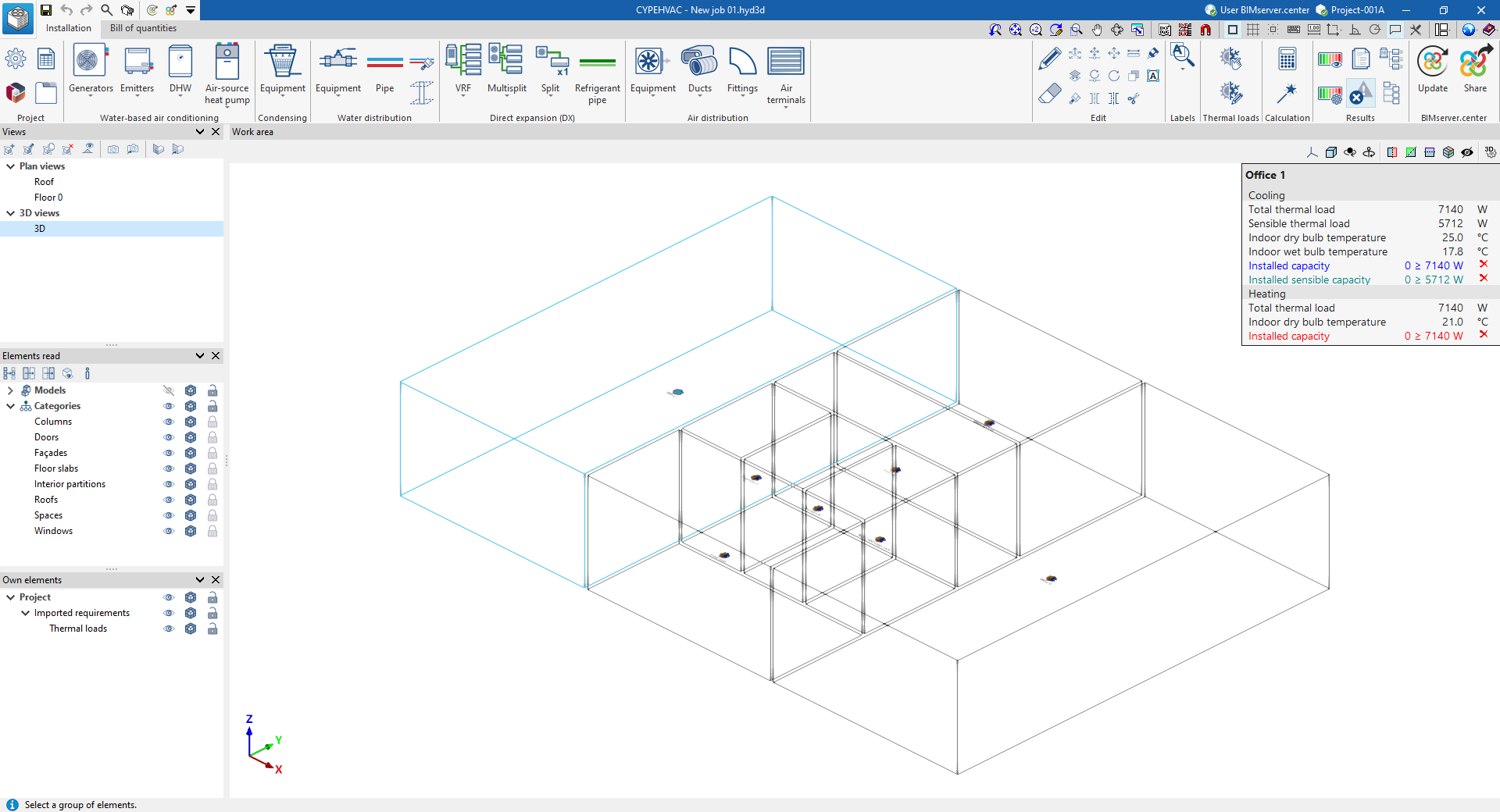

En este caso, el programa habrá importado igualmente las vistas de planta y la geometría de los recintos a partir de la información del modelo arquitectónico, generando además las cargas térmicas a partir de la estimación realizada y mostrándolas como requerimientos tras la importación.

Generación de plantas

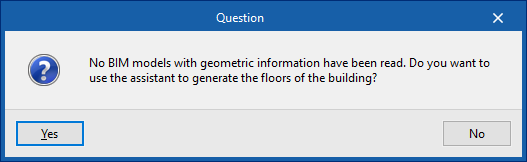

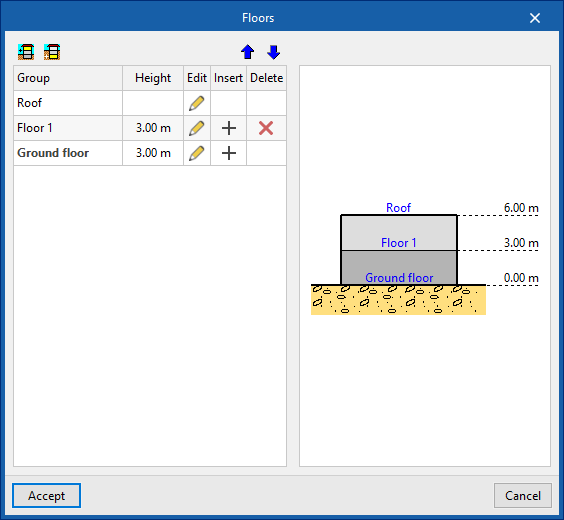

Si en el proceso de creación de una obra nueva no se lee ningún modelo BIM con información geométrica, el programa ofrece la posibilidad de utilizar un asistente para generar las plantas del edificio.

En un paso posterior, también permitirá introducir las plantillas de dibujo para cada planta.
