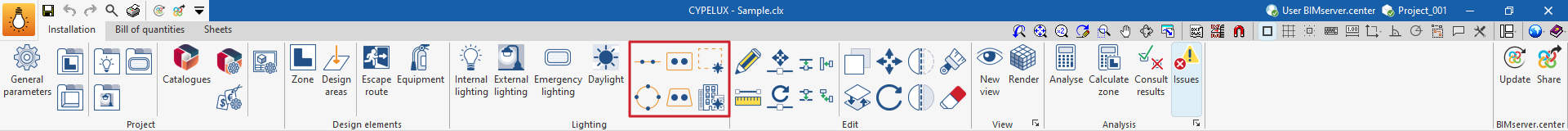

Distribución lineal

Permite ubicar luminarias a lo largo de una línea de referencia.

Para ello, se marcan dos puntos en el área de trabajo definiendo la línea de referencia. Durante el proceso, el programa muestra la siguiente ventana anclable de definición de parámetros de la distribución:

• Tipo de alumbrado
  • Interior
  • Exterior
  • Emergencia
• Luminaria
  • Catálogo / Selección
    Referencia del catálogo de fabricante y de la selección de modelo de luminaria. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general.
• Dirección de los ejes
  Define la orientación de las luminarias, aplicando una rotación individual sobre su eje Z. Para ello, se indica si el plano horizontal de origen de la curva fotométrica de las luminarias está alineado u orientado un determinado ángulo respecto a la línea de referencia.
  • Alineado
  • Orientado 90º
  • Orientado 180º
  • Orientado 270º
  • Con orientación definida por el usuario
• Distribución lineal
  Permite ajustar los parámetros de la distribución de luminarias.
  • Posicionamiento
    Indica si la distribución de luminarias se define introduciendo su número o una determinada distancia entre luminarias.
    • Por cantidad
      Marcando esta opción, se define el número total de luminarias de la distribución lineal. Las luminarias se distribuirán uniformemente según el número indicado.
      • Alineación
        Permite ajustar la disposición de las luminarias respecto a la línea de referencia introducida en el modelo.
        • Simétrica
          Las luminarias se disponen de manera simétrica sobre la línea de referencia, manteniendo una separación respecto de los extremos de la línea igual a la mitad de la separación entre luminarias.
        • Bordes externos
          La línea de referencia marca la separación entre los bordes externos de las luminarias de los extremos.
        • Centro-centro
          La línea de referencia marca la separación entre los centros de las luminarias de los extremos.
      • Número de luminarias
        Introduce el número de luminarias de la distribución lineal.
    • Por distancia
      Marcando esta opción, se define una separación fija entre las luminarias de la distribución lineal, medida entre centros o entre bordes.
      • Alineación
        Permite ajustar la disposición de las luminarias respecto a la línea de referencia introducida en el modelo.
        • Simétrica
          Las luminarias se disponen de manera simétrica sobre la línea de referencia, manteniendo una separación respecto de los extremos de la línea igual a la mitad de la separación entre luminarias.
        • Bordes externos
          El punto inicial de la línea de referencia marca el borde externo de la primera luminaria de la distribución.
        • Centro-centro
          El punto inicial de la línea de referencia marca el centro de la primera luminaria de la distribución.
      • Separación
        Indica si la distancia mide la separación "Entre centros" o "Entre bordes" de luminarias.
      • Distancia
        Introduce la distancia entre luminarias.

Tras aceptar, el programa genera y posiciona las luminarias según la configuración definida. Si es necesario, la posición o las propiedades de las luminarias se pueden editar individualmente más adelante.

Distribución circular

Permite distribuir luminarias en una circunferencia.

Para ello, se marcan dos puntos en el área de trabajo definiendo la circunferencia de referencia. Durante el proceso, el programa muestra la siguiente ventana anclable de definición de parámetros de la distribución:

• Tipo de alumbrado
  • Interior
  • Exterior
  • Emergencia
• Luminaria
  • Catálogo / Selección
    Referencia del catálogo de fabricante y de la selección de modelo de luminaria. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general.
• Dirección de los ejes
  Define la orientación de las luminarias, aplicando una rotación individual sobre su eje Z. Para ello, se indica si el plano horizontal de origen de la curva fotométrica de las luminarias está alineado u orientado un determinado ángulo respecto a la línea de referencia.
  • Está orientado hacia el exterior de la circunferencia
  • Es tangente a la circunferencia, orientado en sentido antihorario
  • Está orientado hacia el interior de la circunferencia
  • Es tangente a la circunferencia, orientado en sentido horario
  • Tiene una orientación definida por el usuario
• Distribución circular
  Permite ajustar los parámetros de la distribución de luminarias.
  • Posicionamiento
    Indica si la distribución de luminarias se define introduciendo su número o una determinada distancia entre luminarias.
    • Por cantidad
      Las luminarias se distribuirán uniformemente según el número indicado.
      • Número de luminarias
        Introduce el número de luminarias de la distribución circular.
      • Ángulo inicial
        Introduce el ángulo de la primera luminaria de la distribución.
    • Por distancia
      Se establece una separación fija entre luminarias, medida entre centros o entre bordes.
      • Separación
        Indica si la distancia mide la separación "Entre centros" o "Entre bordes" de luminarias.
      • Distancia
        Introduce la distancia entre luminarias.
      • Ángulo inicial
        Introduce el ángulo de la primera luminaria de la distribución respecto a la línea que une los dos puntos marcados en el área de trabajo al definir la circunferencia.

Tras aceptar, el programa genera y posiciona las luminarias según la configuración definida. Si es necesario, la posición o las propiedades de las luminarias se pueden editar individualmente más adelante.

Distribución rectangular

Permite introducir una distribución de luminarias en cuadrícula cubriendo un área rectangular.

Para ello, se marcan dos puntos en el área de trabajo definiendo uno de los lados del rectángulo y, después, un tercer punto para completar su definición. El programa muestra en color rojo las alineaciones de luminarias en dirección X, y en verde, las alineaciones en dirección Y.

Durante el proceso, el programa muestra la siguiente ventana anclable de definición de parámetros de la distribución:

• Tipo de alumbrado
  • Interior
  • Exterior
  • Emergencia
• Luminaria
  • Catálogo / Selección
    Referencia del catálogo de fabricante y de la selección de modelo de luminaria. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general.
• Dirección de los ejes
  Define la orientación de las luminarias, aplicando una rotación individual sobre su eje Z. Para ello, se indica si el plano horizontal de origen de la curva fotométrica está alineado u orientado un determinado ángulo respecto a la línea de referencia:
  • Alineado
  • Orientado 90º
  • Orientado 180º
  • Orientado 270º
  • Con orientación definida por el usuario
• Distribución rectangular
  Permite ajustar los parámetros de la distribución de luminarias.
  • Posicionamiento
    Indica si la distribución de luminarias se define introduciendo su número o una determinada distancia entre luminarias. El programa permite "Introducir solo luminarias contenidas completamente en el área" marcando la opción correspondiente. Esta opción excluye automáticamente aquellas luminarias cuya geometría quede parcialmente fuera del polígono de distribución.
    • Por cantidad
      Las luminarias se distribuirán uniformemente según el número indicado.
      Para cada dirección (X / Y), se indica:
      • Alineación
        Permite indicar si las luminarias se disponen de forma "Simétrica", alineadas en sus "Bordes externos" o con sus centros coincidiendo con los lados del rectángulo ("Centro-Centro").
      • Número de luminarias
        Introduce el número de luminarias por alineación.
    • Por distancia
      Se establece una separación fija entre luminarias, medida entre centros o entre bordes.
      Para cada dirección (X / Y), se indica:
      • Alineación
        Define cómo se posicionan las luminarias en relación con los límites de la distribución. Las luminarias se pueden disponer de forma "Simétrica", alineadas en sus "Bordes externos" o con sus centros coincidiendo con los lados del rectángulo ("Centro-Centro").
      • Separación
        Indica si la distancia mide la separación "Entre centros" o "Entre bordes" de luminarias.
      • Distancia
        Introduce la distancia entre luminarias.

Tras aceptar, el programa genera y posiciona las luminarias según la configuración definida. Si es necesario, la posición o las propiedades de las luminarias se pueden editar individualmente más adelante.

Distribución poligonal

Permite introducir una distribución de luminarias en cuadrícula cubriendo un área poligonal.

Para ello, se marcan dos puntos en el área de trabajo definiendo uno de los lados del polígono y, después, se introduce el resto de puntos para completarlo. El programa muestra en color rojo las alineaciones de luminarias en dirección X, y en verde, las alineaciones en dirección Y.

Durante el proceso, el programa muestra la siguiente ventana anclable de definición de parámetros de la distribución:

• Tipo de alumbrado
  • Interior
  • Exterior
  • Emergencia
• Luminaria
  • Catálogo / Selección
    Referencia del catálogo de fabricante y de la selección de modelo de luminaria. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general.
• Dirección de los ejes
  Define la orientación de las luminarias, aplicando una rotación individual sobre su eje Z. Para ello, se indica si el plano horizontal de origen de la curva fotométrica está alineado u orientado un determinado ángulo respecto a la línea de referencia:
  • Alineado
  • Orientado 90º
  • Orientado 180º
  • Orientado 270º
  • Con orientación definida por el usuario
• Distribución poligonal
  Permite ajustar los parámetros de la distribución de luminarias.
  • Posicionamiento
    Indica si la distribución de luminarias se define introduciendo su número o una determinada distancia entre luminarias. El programa permite "Introducir solo luminarias contenidas completamente en el área" marcando la opción correspondiente. Esta opción excluye automáticamente aquellas luminarias cuya geometría quede parcialmente fuera del polígono de distribución.
    • Por cantidad
      Las luminarias se distribuirán uniformemente según el número indicado.
      Para cada dirección (X / Y), se indica:
      • Alineación
        Permite indicar si las luminarias se disponen de forma "Simétrica", alineadas en sus "Bordes externos" o con sus centros coincidiendo con los lados del rectángulo ("Centro-Centro").
      • Número de luminarias
        Introduce el número de luminarias por alineación.
    • Por distancia
      Se establece una separación fija entre luminarias, medida entre centros o entre bordes.
      Para cada dirección (X / Y), se indica:
      • Alineación
        Define cómo se posicionan las luminarias en relación con los límites de la distribución. Las luminarias se pueden disponer de forma "Simétrica", alineadas en sus "Bordes externos" o con sus centros coincidiendo con los lados del rectángulo ("Centro-Centro").
      • Separación
        Indica si la distancia mide la separación "Entre centros" o "Entre bordes" de luminarias.
      • Distancia
        Introduce la distancia entre luminarias.

Tras aceptar, el programa genera y posiciona las luminarias según la configuración definida. Si es necesario, la posición o las propiedades de las luminarias se pueden editar individualmente más adelante.

Distribución por zona

Permite introducir una distribución de luminarias en cuadrícula cubriendo la zona seleccionada por el usuario.

Para ello, se debe pulsar con el botón izquierdo una de las zonas importadas o introducidas previamente en el modelo. De esta forma, se genera una distribución poligonal ajustada a la zona. El lado de la zona seleccionado indicará la disposición del eje X de la distribución. El programa muestra en color rojo las alineaciones de luminarias en dirección X, y en verde, las alineaciones en dirección Y.

Durante el proceso, el programa muestra la siguiente ventana anclable de definición de parámetros de la distribución:

• Tipo de alumbrado
  • Interior
  • Exterior
  • Emergencia
• Luminaria
  • Catálogo / Selección
    Referencia del catálogo de fabricante y de la selección de modelo de luminaria. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general.
• Dirección de los ejes
  Define la orientación de las luminarias, aplicando una rotación individual sobre su eje Z. Para ello, se indica si el plano horizontal de origen de la curva fotométrica está alineado u orientado un determinado ángulo respecto a la línea de referencia:
  • Alineado
  • Orientado 90º
  • Orientado 180º
  • Orientado 270º
  • Con orientación definida por el usuario
• Distribución por zonas
  Permite ajustar los parámetros de la distribución de luminarias.
  • Posicionamiento
    Indica si la distribución de luminarias se define introduciendo su número o una determinada distancia entre luminarias. El programa permite "Introducir solo luminarias contenidas completamente en el área" marcando la opción correspondiente. Esta opción excluye automáticamente aquellas luminarias cuya geometría quede parcialmente fuera del polígono de distribución.
    • Por cantidad
      Las luminarias se distribuirán uniformemente según el número indicado.
      Para cada dirección (X / Y), se indica:
      • Alineación
        Permite indicar si las luminarias se disponen de forma "Simétrica", alineadas en sus "Bordes externos" o con sus centros coincidiendo con los lados del rectángulo ("Centro-Centro").
      • Número de luminarias
        Introduce el número de luminarias por alineación.
    • Por distancia
      Se establece una separación fija entre luminarias, medida entre centros o entre bordes.
      Para cada dirección (X / Y), se indica:
      • Alineación
        Define cómo se posicionan las luminarias en relación con los límites de la distribución. Las luminarias se pueden disponer de forma "Simétrica", alineadas en sus "Bordes externos" o con sus centros coincidiendo con los lados del rectángulo ("Centro-Centro").
      • Separación
        Indica si la distancia mide la separación "Entre centros" o "Entre bordes" de luminarias.
      • Distancia
        Introduce la distancia entre luminarias.
• Distribución automática
  Calcula el número óptimo de luminarias para alcanzar una iluminancia objetivo. Para ello, tras seleccionar un modelo luminaria y una zona, el programa ajusta los parámetros de la distribución automáticamente para aproximarse a una "Iluminancia media horizontal mantenida", que debe ser introducida por el usuario. La "Iluminancia estimada" con los parámetros generados se muestra en el panel.

Tras aceptar, el programa genera y posiciona las luminarias según la configuración definida. Si es necesario, la posición o las propiedades de las luminarias se pueden editar individualmente más adelante.

Distribución automática

Permite generar automáticamente una propuesta de distribución de luminarias para todas las zonas deseadas del edificio.

Al activar la herramienta, se abre una ventana con dos pestañas: "Alumbrado normal", que permite configurar la generación de luminarias interiores y exteriores, y "Alumbrado de emergencia", que permite configurar la generación de luminarias de emergencia.

En cada una de las pestañas se muestra lista con todos los tipos de zona, tanto interiores como exteriores, definidos en el modelo. Activando la casilla "Aplicar" se incluye el tipo de zona en la generación.

Mediante la "Edición" de cada tipo de zona, se puede especificar:

• El modelo de luminaria (definiendo el tipo de alumbrado, el catálogo y la referencia). Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos".
• La "Altura de instalación".
• La "Iluminancia media horizontal mantenida" deseada.

La opción "Asignar" de la barra de herramientas superior permite asignar los datos definidos en la zona seleccionada al resto de zonas.

Una vez configurados estos parámetros, el programa realiza de forma automática una “Distribución por zona” de luminarias interiores, exteriores y/o de emergencia en todas las estancias correspondientes, aplicando los criterios definidos para cada tipo de zona.

Para poder generar simultáneamente tanto luminarias de alumbrado normal como de alumbrado de emergencia, el programa examina la disposición del alumbrado normal generado y coloca en consecuencia las luminarias de emergencia de forma que no se solapen.
