Distribución automática

La opción "Distribución automática" permite generar automáticamente una propuesta de distribución de luminarias para todas las zonas deseadas del edificio, tanto para el alumbrado normal como para el alumbrado de emergencia.

El programa genera una distribución óptima de luminarias mediante la selección del producto a utilizar en cada tipo de recinto, accediendo al catálogo del fabricante elegido, y definiendo tanto la altura de instalación respecto al plano de referencia como la iluminancia media horizontal mantenida.

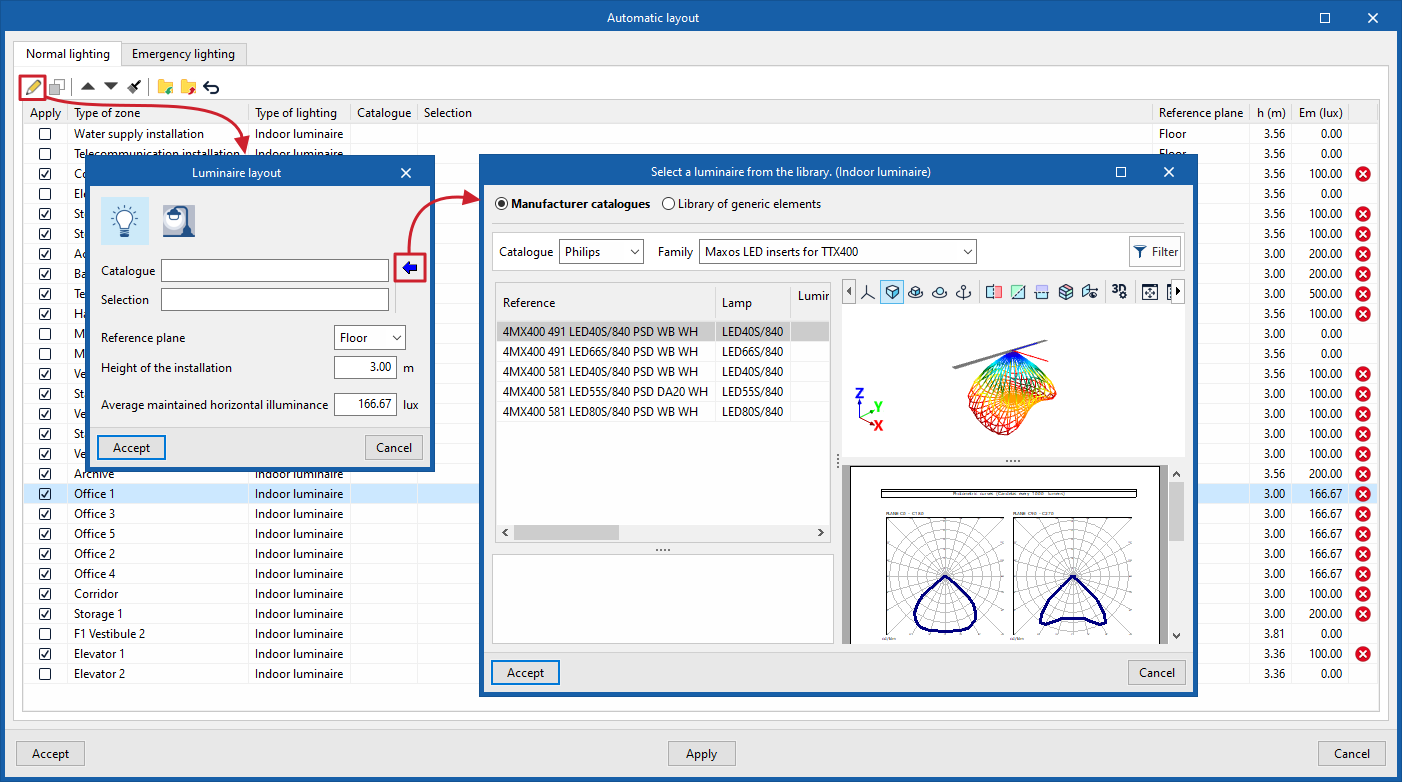

El procedimiento es el siguiente. Al activar la herramienta, se abre una ventana con dos pestañas: "Alumbrado normal", que permite configurar la generación de luminarias interiores y exteriores, y "Alumbrado de emergencia", que permite configurar la generación de luminarias de emergencia.

En cada una de las pestañas se muestra lista con todos los tipos de zona, tanto interiores como exteriores, definidos en el modelo. Activando la casilla "Aplicar" se incluye el tipo de zona en la generación; en ese caso, se mostrará una marca en la parte derecha de la lista indicando que se deberá definir el modelo de luminaria para esa zona.

Al "Editar" cada tipo de zona seleccionado en la lista utilizando el botón de la barra de herramientas superior, se puede especificar:

• El modelo de luminaria, definiendo el "Tipo de alumbrado" (interior o exterior), el "Catálogo" y la referencia de la luminaria seleccionada (en "Selección"). Mediante el asistente "Selección de una luminaria de la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de "Catálogos de fabricante" o de la "Biblioteca de elementos genéricos".
• El "Plano de referencia", sea el "Suelo" o el "Techo", y la "Altura de instalación" respecto del mismo (lo que permite el posicionamiento automático de luminarias empotradas en techos con distintas alturas).
• La "Iluminancia media horizontal mantenida" deseada.

La opción "Asignar" de la barra de herramientas superior permite asignar los datos definidos en la zona seleccionada al resto de zonas.

Una vez configurados estos parámetros, al pulsar "Aplicar" en la parte inferior de la ventana, el programa realiza de forma automática una “Distribución por zona” de luminarias interiores, exteriores y/o de emergencia en todas las estancias correspondientes, aplicando los criterios definidos para cada tipo de zona. Se realizan todos los cálculos necesarios que determinan la cantidad de luminarias a instalar por zonas, adaptando la distribución a la geometría y forma de los recintos.

Para poder generar simultáneamente tanto luminarias de alumbrado normal como de alumbrado de emergencia, el programa examina la disposición del alumbrado normal generado y coloca en consecuencia las luminarias de emergencia de forma que no se solapen.
