Entorno de trabajo
La interfaz de CYPELUX presenta tres pestañas con entornos de trabajo diferenciados: "Instalación", "Presupuesto" y "Láminas". Estos entornos son similares a los de otras herramientas de CYPE y cuentan con un sistema de ventanas anclables que pueden personalizarse para adaptar el espacio de trabajo a las necesidades de proyecto.
Pestaña "Instalación"

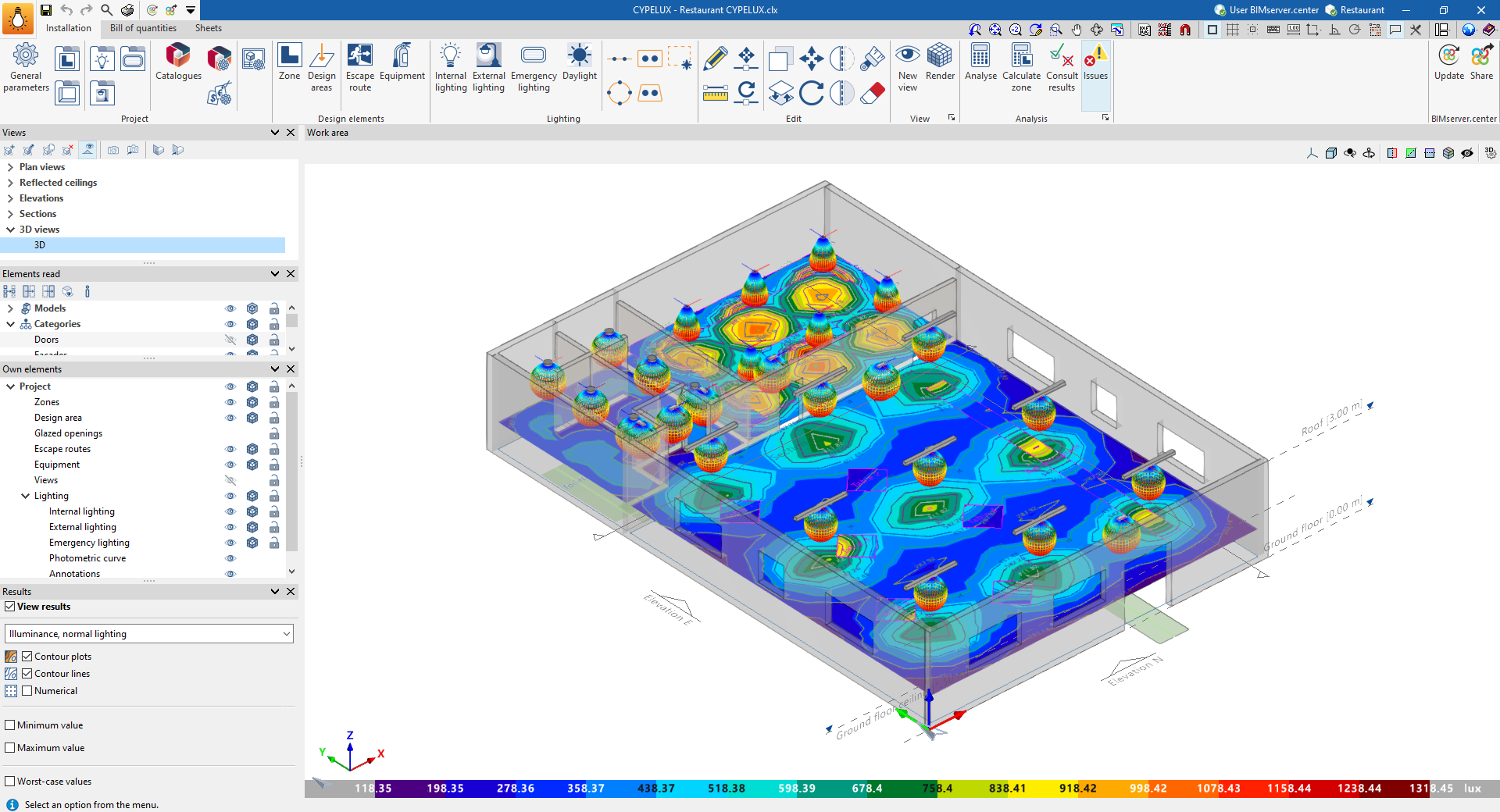

La pestaña "Instalación" presenta un entorno de trabajo que permite realizar el diseño de la instalación de manera rápida y sencilla, tanto en una vista 3D como en cualquier tipo de vista 2D (como planos de planta y alzados). De esta manera, se pueden introducir los elementos de la instalación utilizando la vista más adecuada en cada momento.
Esta pestaña muestra:
- Una barra de herramientas superior en la que se encuentran las herramientas para: gestionar los parámetros del proyecto, las bibliotecas de tipologías y los catálogos, y configurar la generación de láminas; introducir los recintos, las superficies de cálculo y elementos de seguridad o protección que deben ser iluminados; introducir y editar las luminarias y configurar el cálculo de luz diurna, incluyendo las herramientas de distribución automática; acceder a las herramientas de edición; crear vistas y efectuar renderizados; y realizar el cálculo y la comprobación de la instalación de iluminación.
- El área de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los elementos mencionados.
- Finalmente, en el panel lateral izquierdo se encuentran varios paneles con herramientas para definir las vistas del proyecto, gestionar la visibilidad de los elementos leídos y de los elementos propios, y activar la visualización de los resultados del cálculo.
Pestaña "Presupuesto"

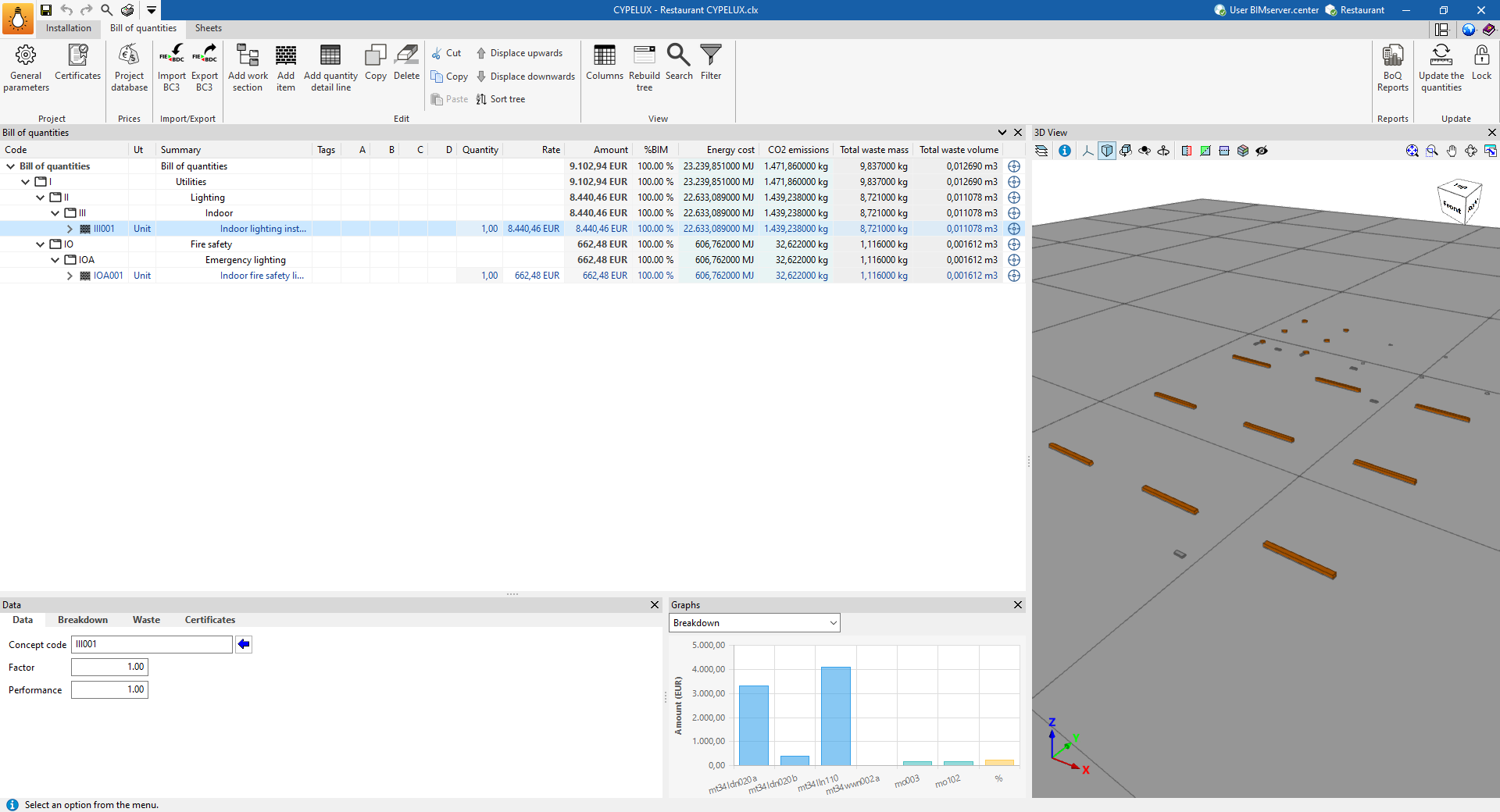

Por otro lado, la pestaña "Presupuesto" permite gestionar la medición y el presupuesto de la instalación de iluminación, y muestra:
- Una barra de herramientas superior en la que se encuentran las herramientas para la creación y edición del presupuesto, así como las de gestión y creación de listados.
- Una ventana gráfica con su propia barra de herramientas, situada en el lateral derecho, en la que es posible visualizar los distintos elementos de la obra.
- Una zona específica para la estructuración del presupuesto, en el lateral izquierdo.
| Nota: |
|---|
| A diferencia de la implementación de la solapa “Presupuesto” en otras aplicaciones de CYPE, en CYPELUX no es necesario establecer una correspondencia o mapeado entre los elementos medidos sobre el modelo de cálculo y los conceptos del presupuesto. Esto se debe a que CYPELUX cuenta con la capacidad de generar unidades de obra automáticamente a partir de las luminarias procedentes de la Open BIM Database. |
Pestaña "Láminas"

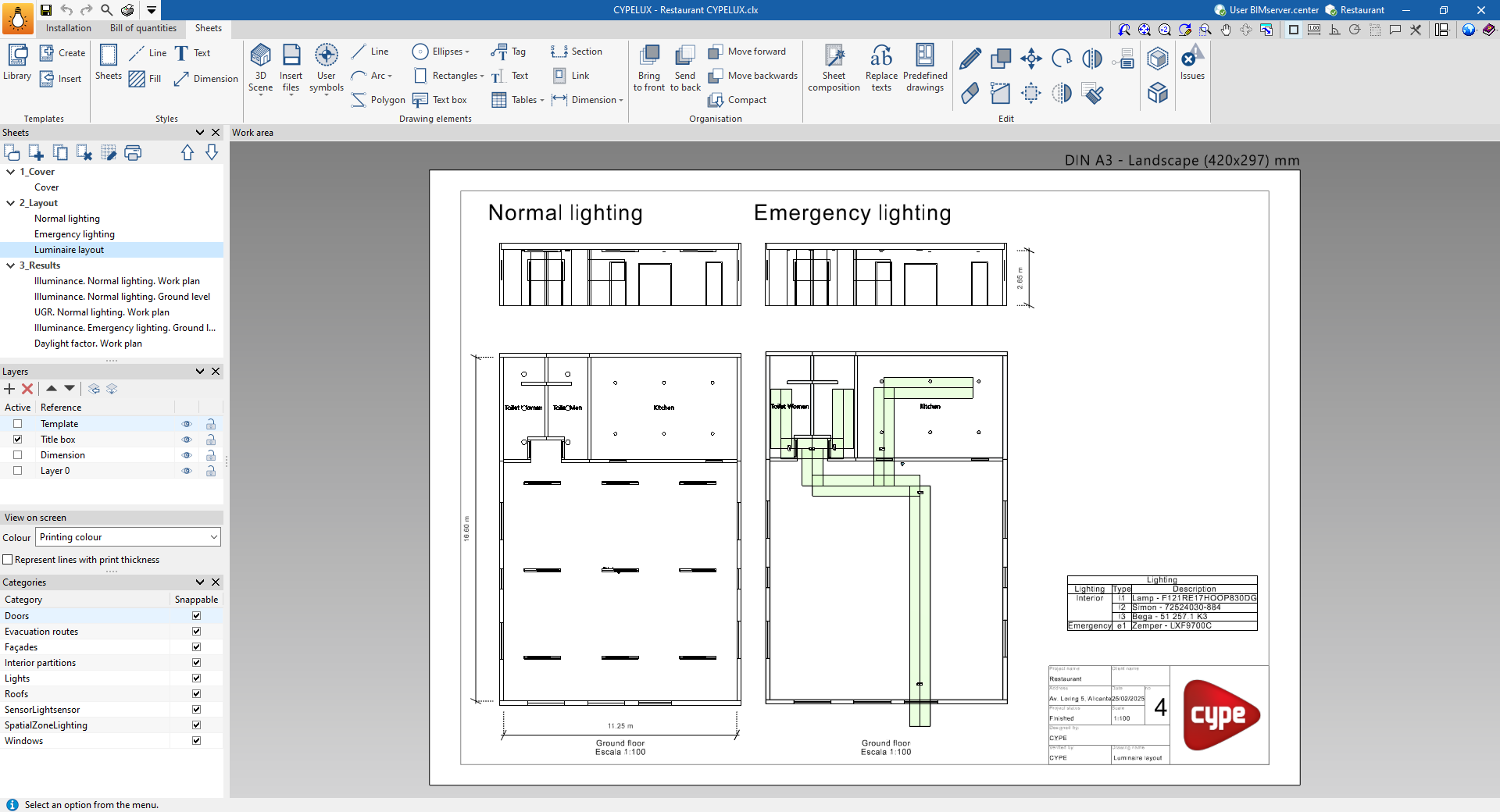

Por último, la pestaña "Láminas" permite crear y gestionar los planos de la instalación de iluminación, y muestra:
- Una barra de herramientas superior con diferentes funcionalidades, como crear y gestionar plantillas, editar estilos, e introducir, editar u ordenar elementos de dibujo, entre otras opciones.
- El área de trabajo principal, a la derecha de la pantalla, que permite visualizar la composición de cada una de las láminas.
- En la parte izquierda se sitúan las principales herramientas para gestionar las láminas y las capas del proyecto, así como las opciones de visualización en pantalla y la gestión de capturas por categorías.
