Renderizado de escenas
En el bloque "Visualización" de la barra de herramientas principal del programa, se encuentran las opciones de generación y visualización de renderizado de escenas:
Estas opciones permiten, gracias a la inclusión del motor de cálculo Radiance en el programa, representar el efecto de la iluminación producido por la instalación de alumbrado normal o de emergencia sobre un recinto, así como el de la iluminación natural, creando vistas de escenas sobre el modelo y generando imágenes renderizadas de las mismas.

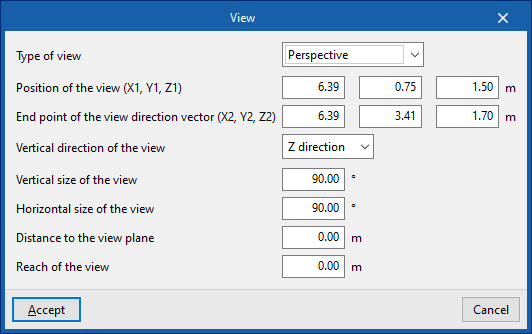

Nueva vista
Permite introducir una nueva vista en el modelo marcando en planta los puntos que definen su posición y su dirección.
Al hacerlo, se configuran las siguientes características:
- Tipo de vista
- Perspectiva
- Cilíndrica
- Ojo de pez hemisférica
- Ojo de pez angular
- Ojo de pez planisférica
- Posición de la vista
Coordenadas absolutas del punto que define la posición de la vista. El programa toma estos datos a partir de los puntos marcados en planta, pero pueden ser modificados:- X, Y, Z
- Dirección del vector de la vista
Componentes del vector que define la dirección de la vista. El programa toma estos datos a partir de los puntos marcados en planta, pero pueden ser modificados:- Vx, Vy, Vz
- Dirección vertical de la vista
- Dirección X
- Dirección Y
- Dirección Z
- Tamaño vertical de la vista
- Tamaño horizontal de la vista
- Distancia al plano de visualización
- Alcance de la vista

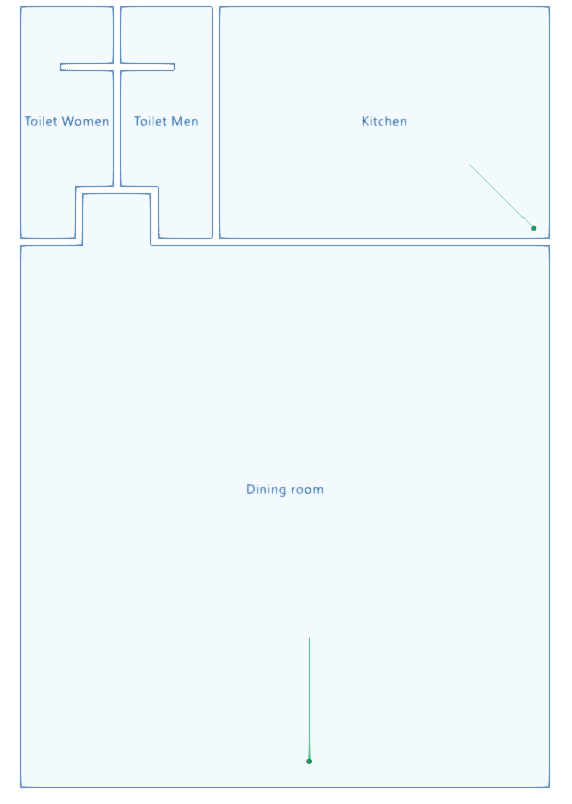

Estas vistas quedan representadas en el área de trabajo mediante los símbolos de un punto y un vector.
Render
Permite seleccionar una vista previamente introducida en el modelo y efectuar su renderizado.

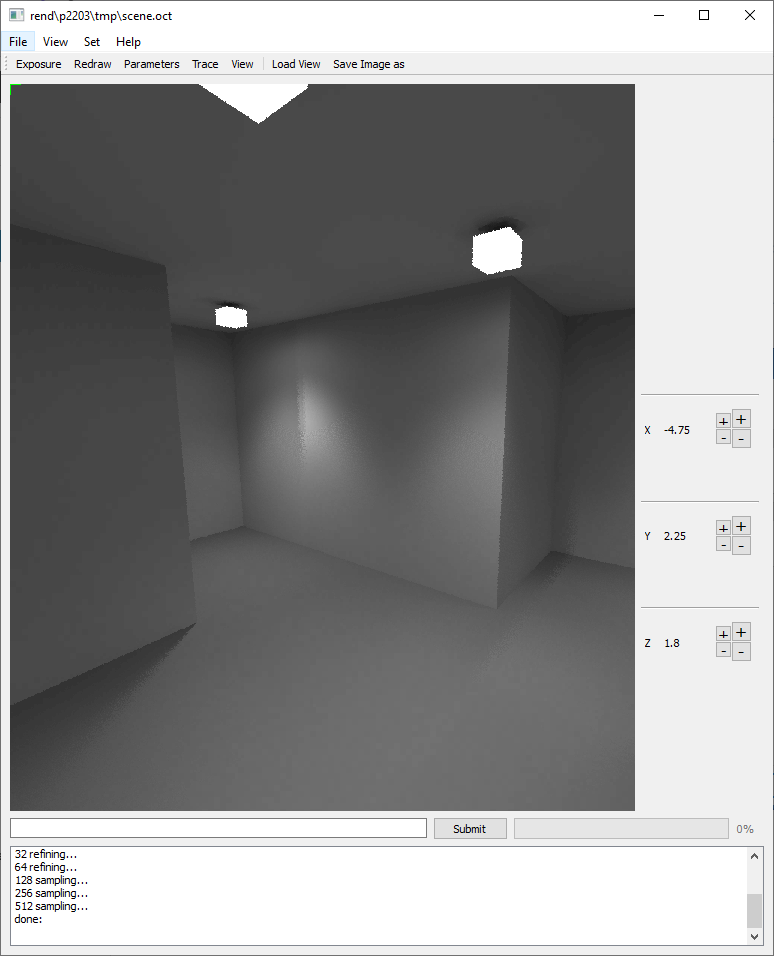

El programa generará la escena con el motor de cálculo Radiance y mostrará el proceso y el resultado del renderizado en una ventana específica, en la que se refina la imagen a través de varios barridos.

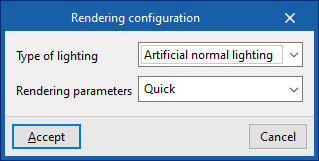

Configuración del renderizado
Permite configurar el renderizado de escenas.
Cuando se realiza un renderizado, se puede elegir si quiere visualizar el escenario con el alumbrado normal artificial (interior y exterior), el alumbrado de emergencia o la iluminación natural con luz diurna, así como el grado de precisión de la escena.
- Alumbrado normal artificial / Alumbrado de emergencia / Iluminación natural
- Parámetros del renderizado (Mínimo / Rápido / Preciso / Máxima precisión)
