Flujo de trabajo con Arquímedes
El siguiente flujo de trabajo permite integrar las partidas creadas en Arquímedes con las mediciones generadas por Open BIM Quantities, manteniendo la estructura definida en el presupuesto. En este flujo, la elaboración y obtención de la documentación final del presupuesto se realiza en Arquímedes.
Para garantizar la correcta generación del presupuesto, es necesario seguir la siguiente secuencia de trabajo:
- Desde Arquímedes:

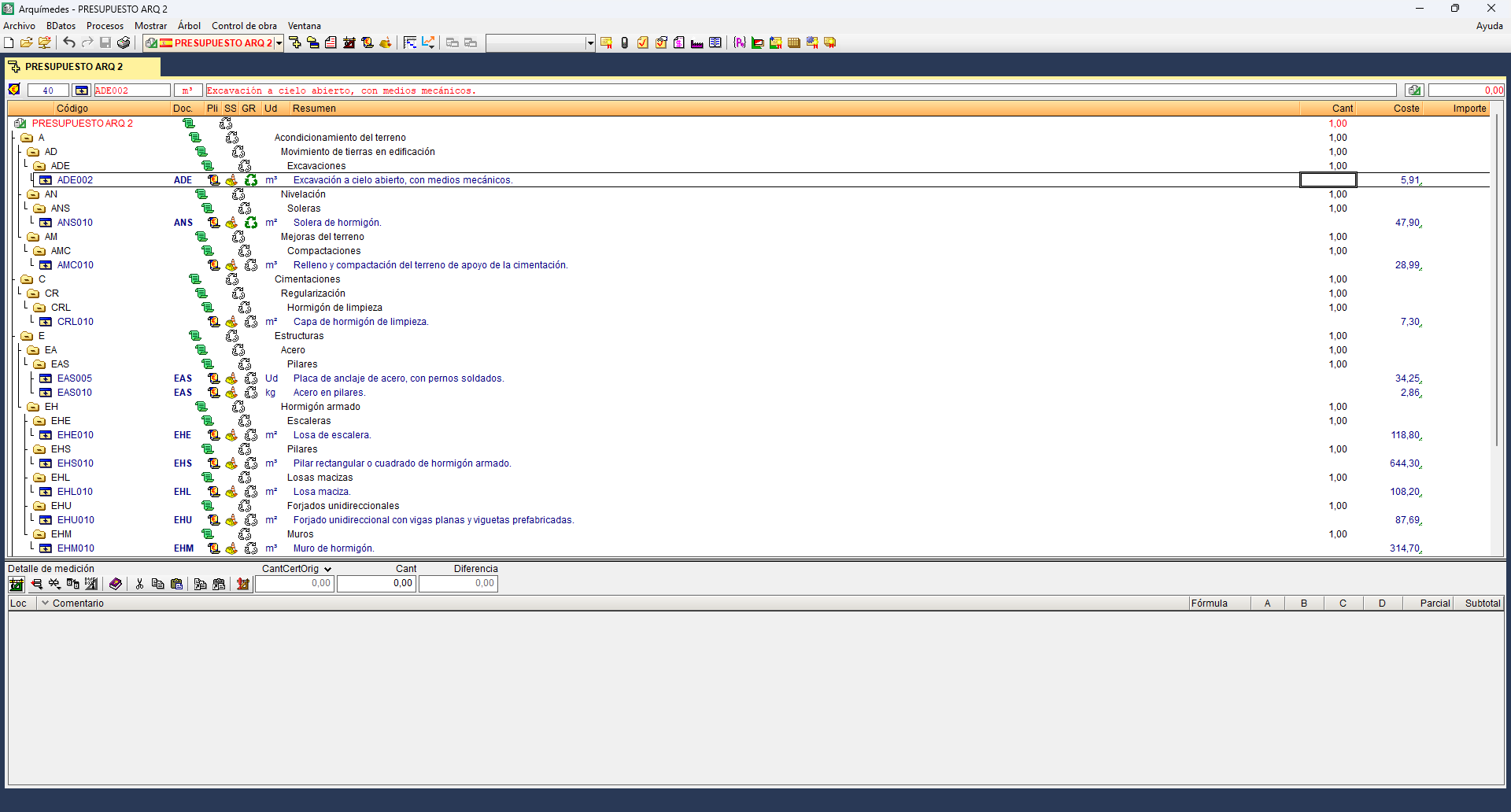

- Crear un nuevo presupuesto, con partidas sin mediciones. Estas partidas pueden ser insertadas a partir del Generador de precios, conteniendo toda su documentación asociada (pliegos de condiciones, fichas del estudio de seguridad y salud, gestión de residuos...).
Pueden consultarse todos los detalles relacionados con la creación de un nuevo banco de precios en Arquímedes, empleando el Generador de precios de CYPE, en este enlace.

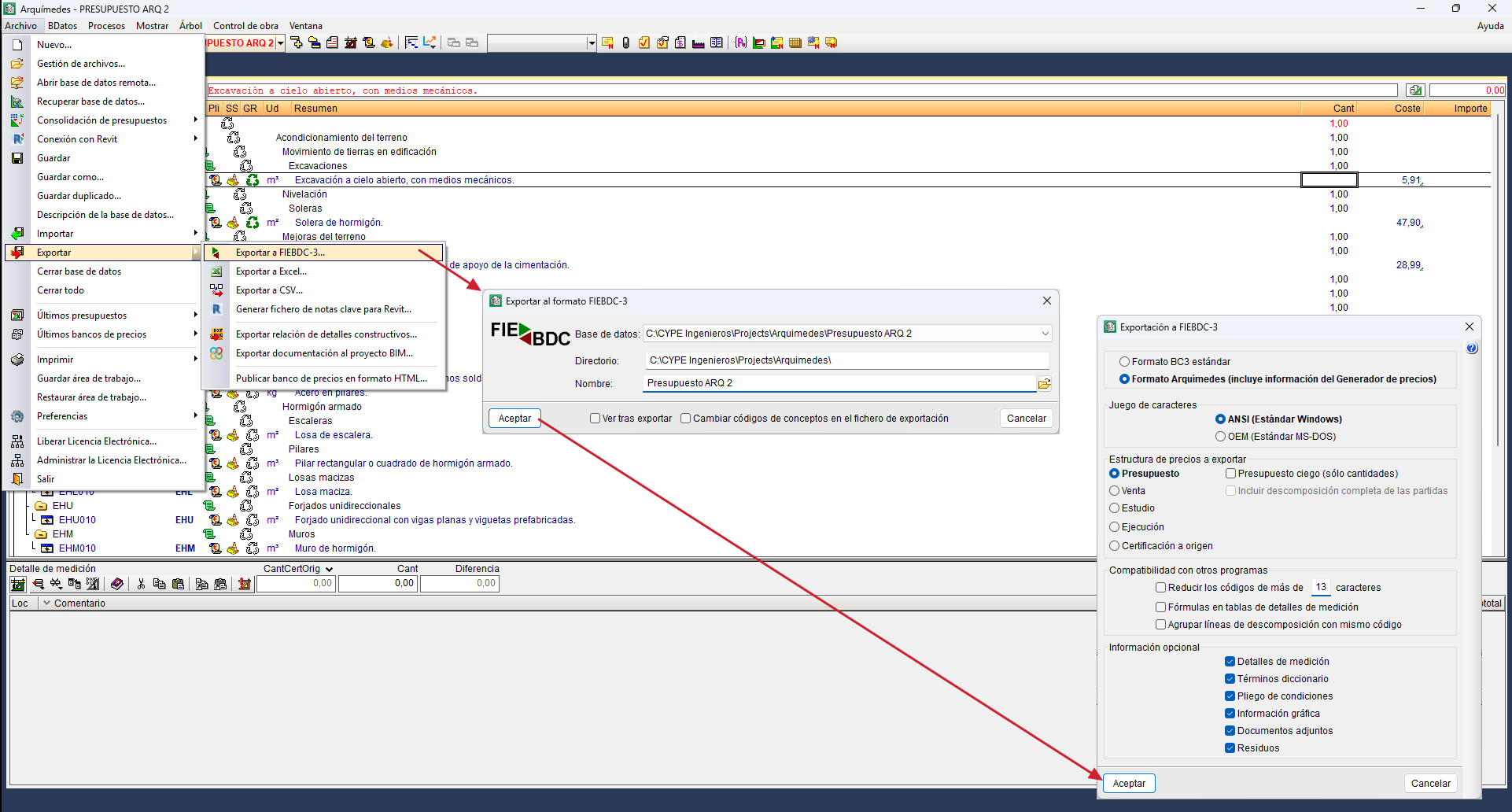

- Exportar el presupuesto en formato BC3 (desde "Archivo", "Exportar", "Exportar a FIEBCD-3").
- Desde Open BIM Quantities:

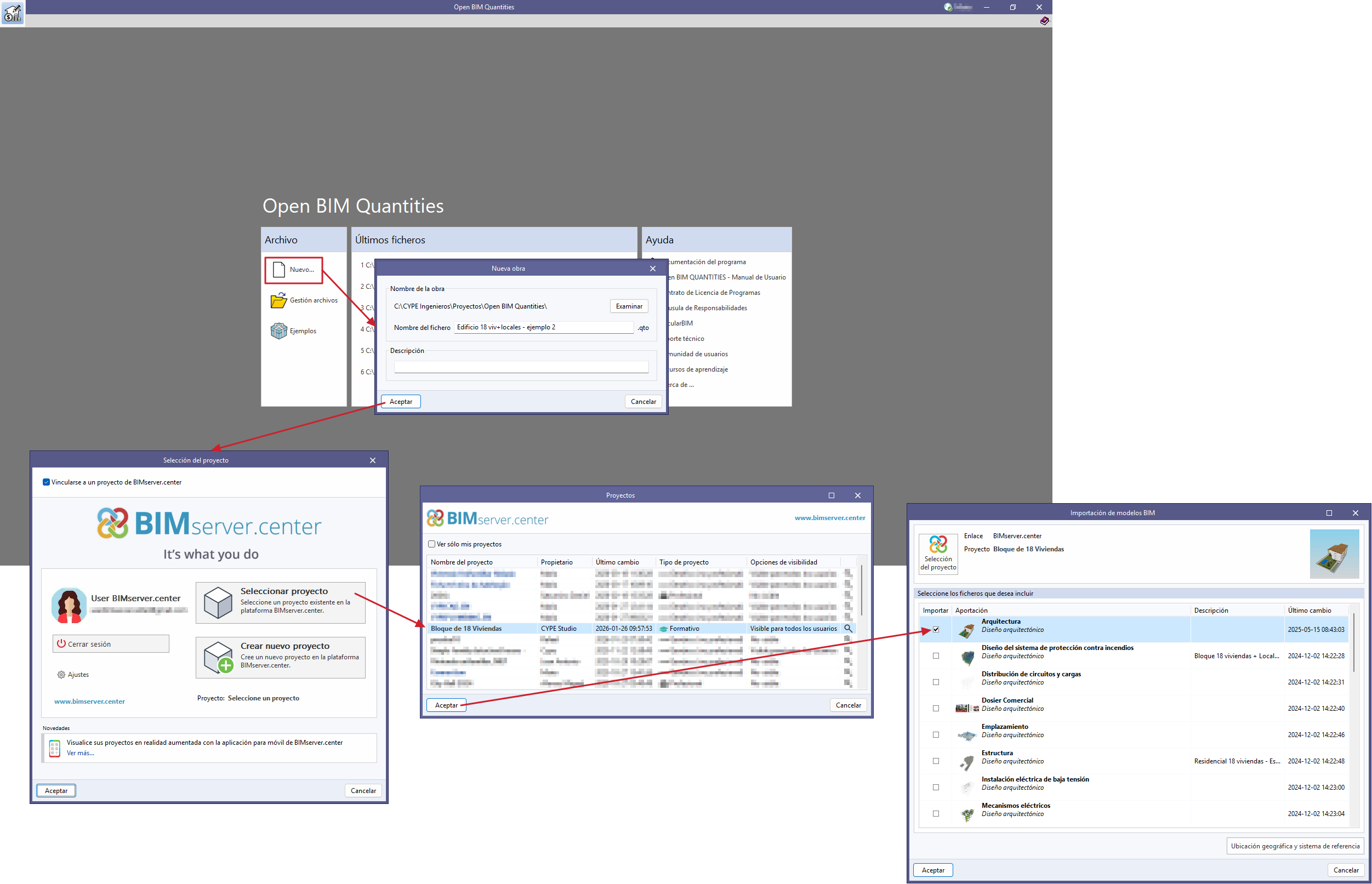

- Crear una nueva obra y seleccionar un proyecto existente en la plataforma BIMserver.center desde "Seleccionar proyecto". A continuación, realizar la "Importación de modelos BIM", marcando la contribución deseada. Tras aceptar, se accede a la interfaz del programa y se visualiza el modelo en la ventana gráfica.

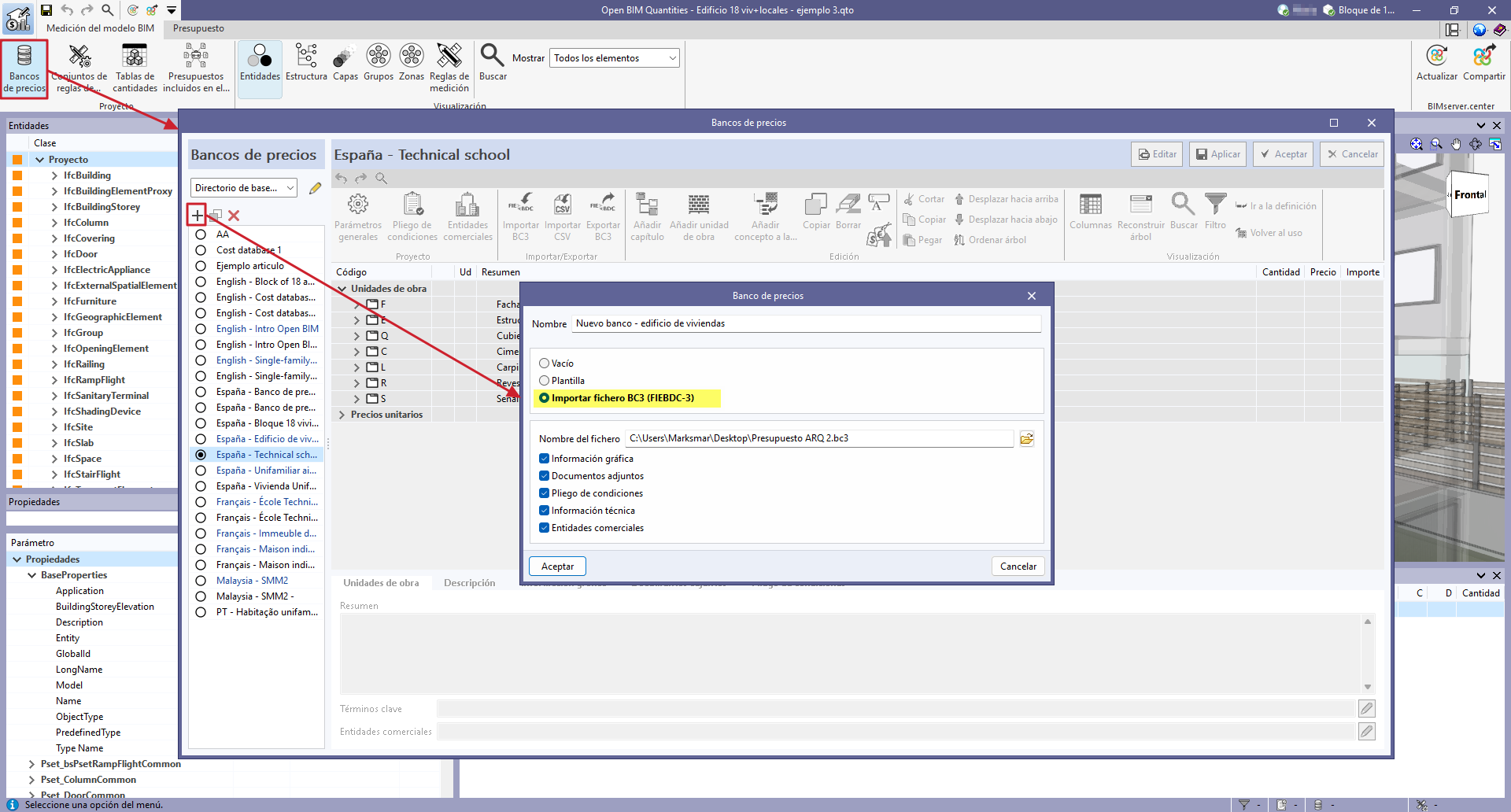

- Crear un nuevo banco de precios importando un fichero BC3 (pestaña "Medición del modelo BIM", desde "Proyecto", "Bancos de precios", "Añadir", "Importar fichero BC3"), seleccionando el BC3 exportado desde Arquímedes. Posteriormente, marcar el banco de precios creado y cerrar la ventana "Bancos de precios".

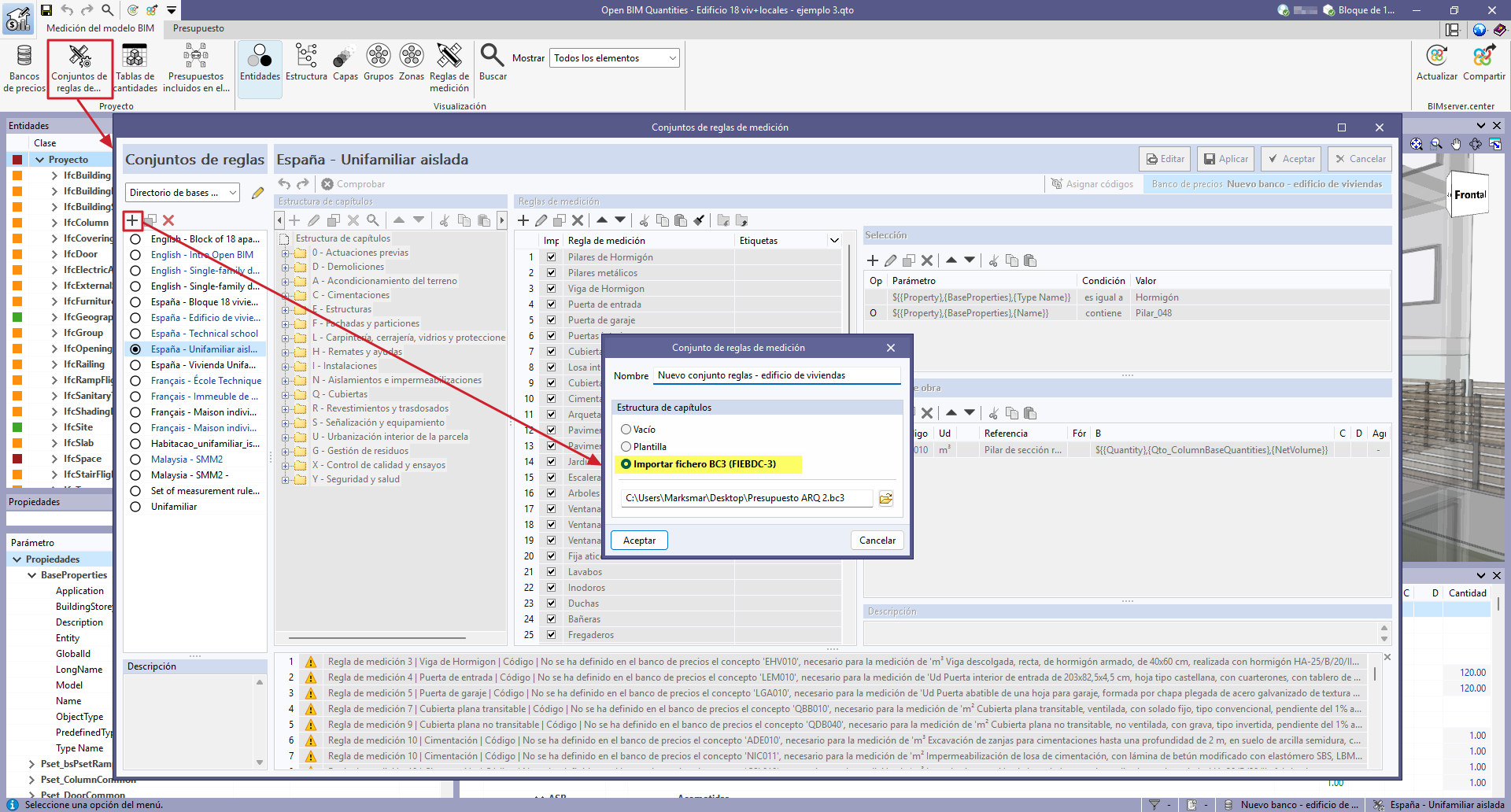

- Crear un conjunto de reglas de medición importando el fichero BC3 exportado desde Arquímedes (pestaña "Medición del modelo BIM", desde "Proyecto", "Conjuntos de reglas de medición", "Añadir", "Importar fichero BC3"). De esta forma, se genera la misma estructura de capítulos creada en Arquímedes. Posteriormente, marcar el conjunto de reglas de medición creado y cerrar la ventana "Conjuntos de reglas de medición".

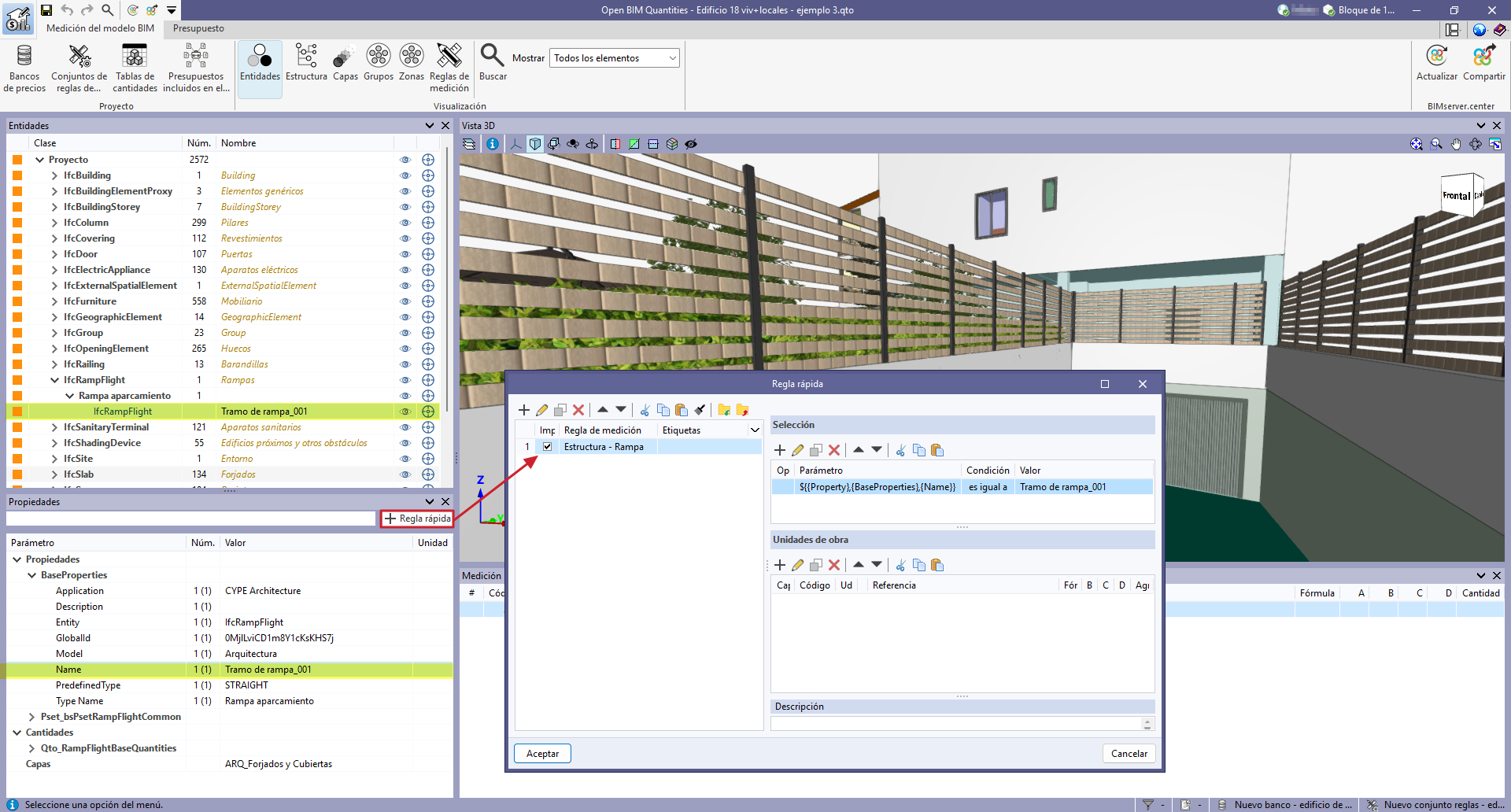

- Crear reglas rápidas a partir de la selección directa de objetos y propiedades (pestaña "Medición del modelo BIM", desde la vista 3D o el árbol de componentes seleccionar el objeto y desde la tabla de parámetros, el parámetro de selección, y pulsar el botón "Regla rápida"). Estas reglas rápidas se incorporan al criterio de medición activo y pueden editarse posteriormente desde "Conjuntos de reglas de medición".
Pueden consultarse todos los detalles relacionados con la creación de reglas de medición en este enlace.

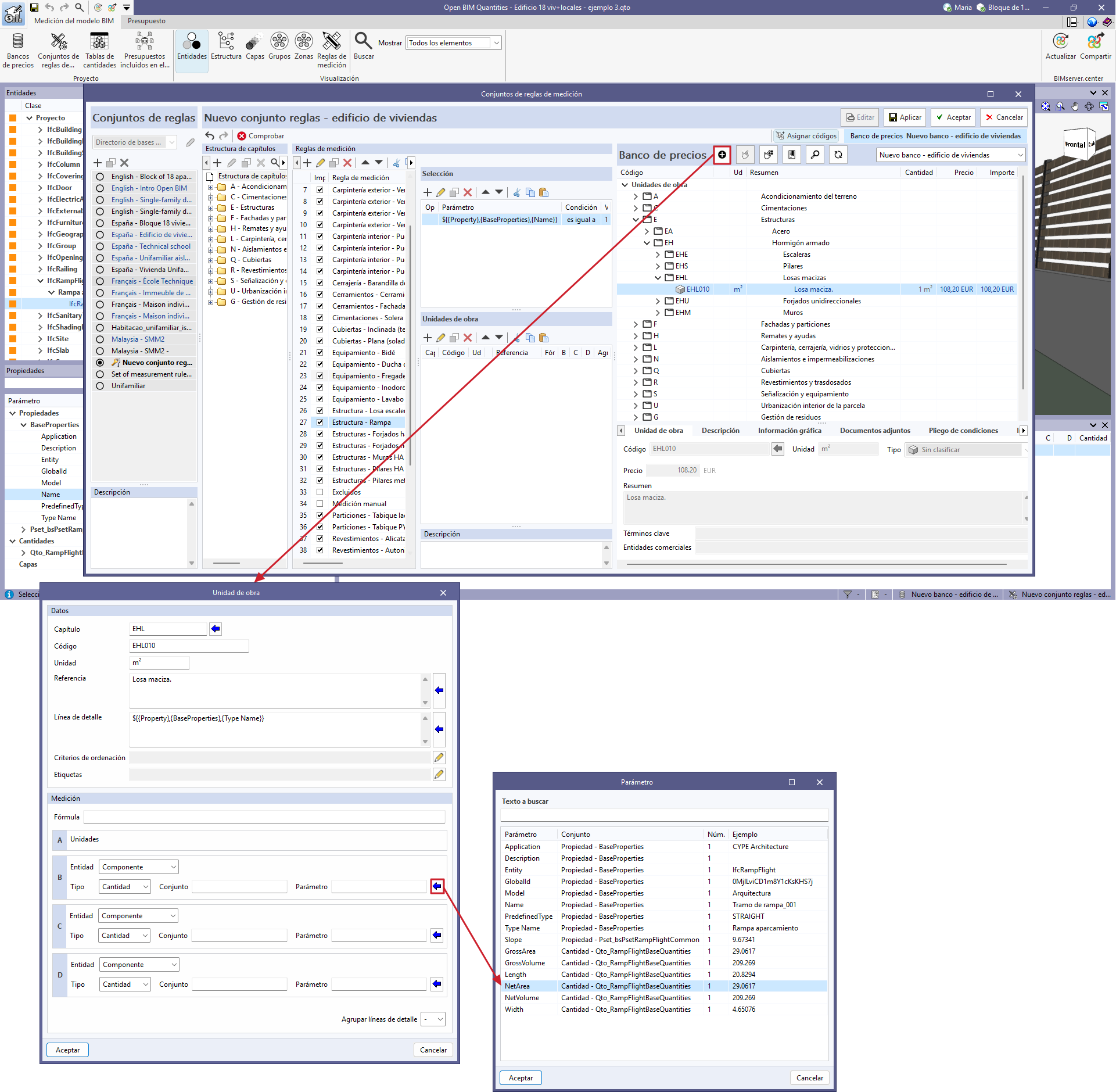

- Asignar códigos, uno a uno, del banco de precios de referencia al conjunto de reglas de medición, indicando el parámetro de medición correspondiente (pestaña "Medición del modelo BIM", desde "Proyecto", "Conjuntos de reglas de medición", "Asignar códigos").
Pueden consultarse todos los detalles relacionados con la asignación de códigos en este enlace.

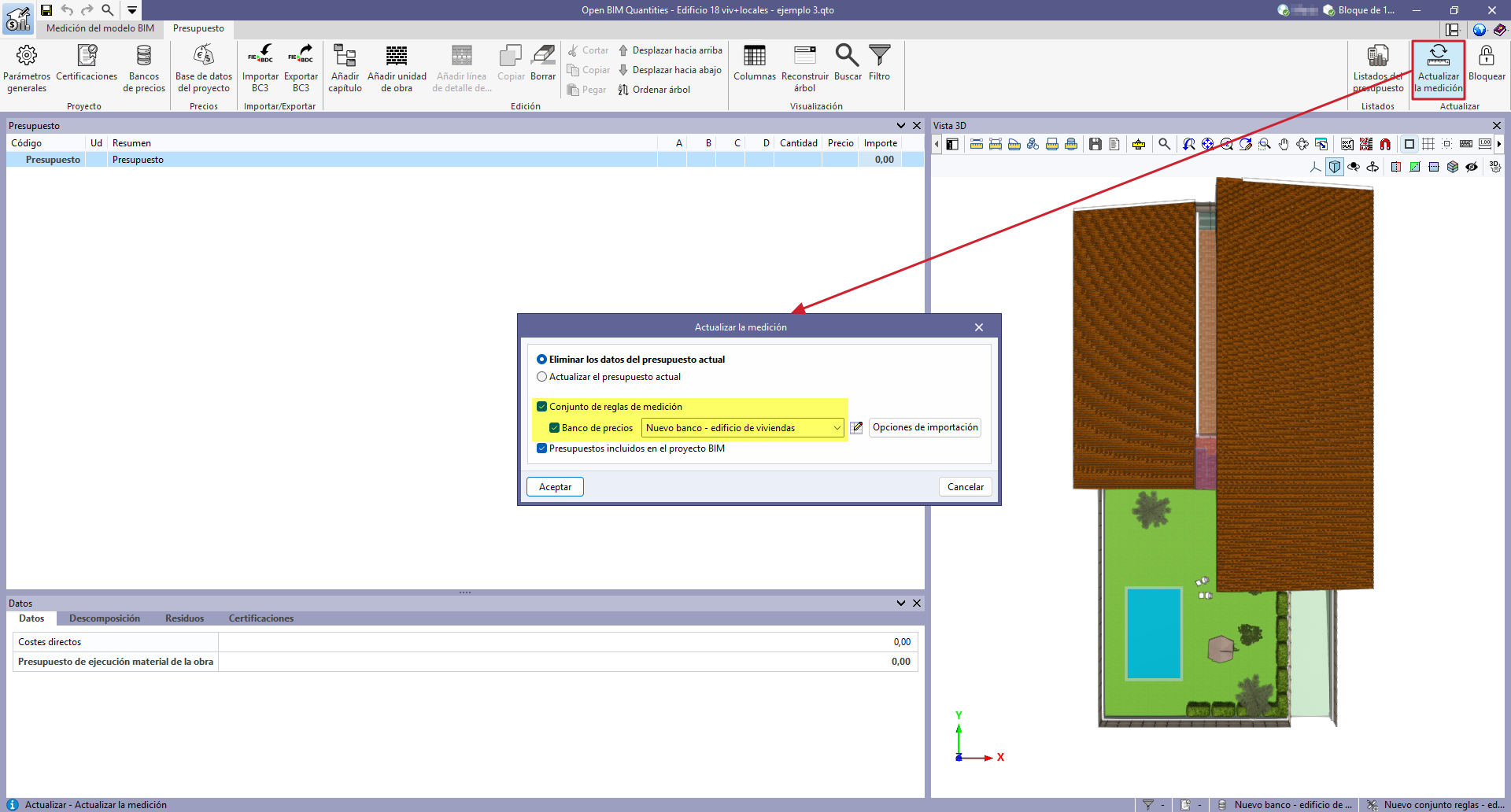

- Actualizar el presupuesto (pestaña "Presupuesto", desde "Actualizar", "Actualizar la medición", "Eliminar los datos del presupuesto actual"), seleccionando tanto el conjunto de reglas de medición como el banco de precios creados.

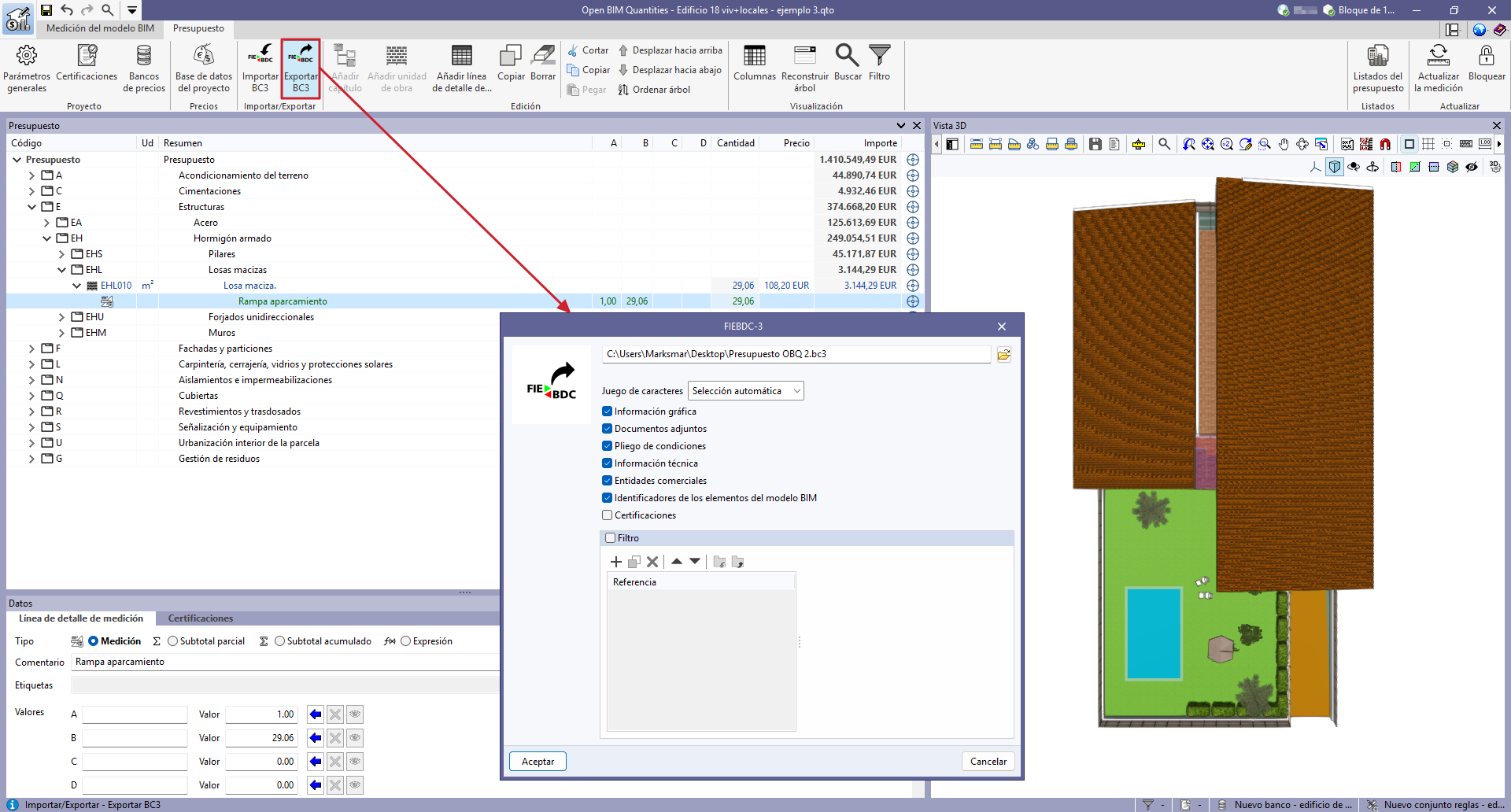

- Exportar el presupuesto a formato FIEBDC-3 (pestaña "Presupuesto", desde "Importar/Exportar", "Exportar BC3").
- De nuevo en Arquímedes:

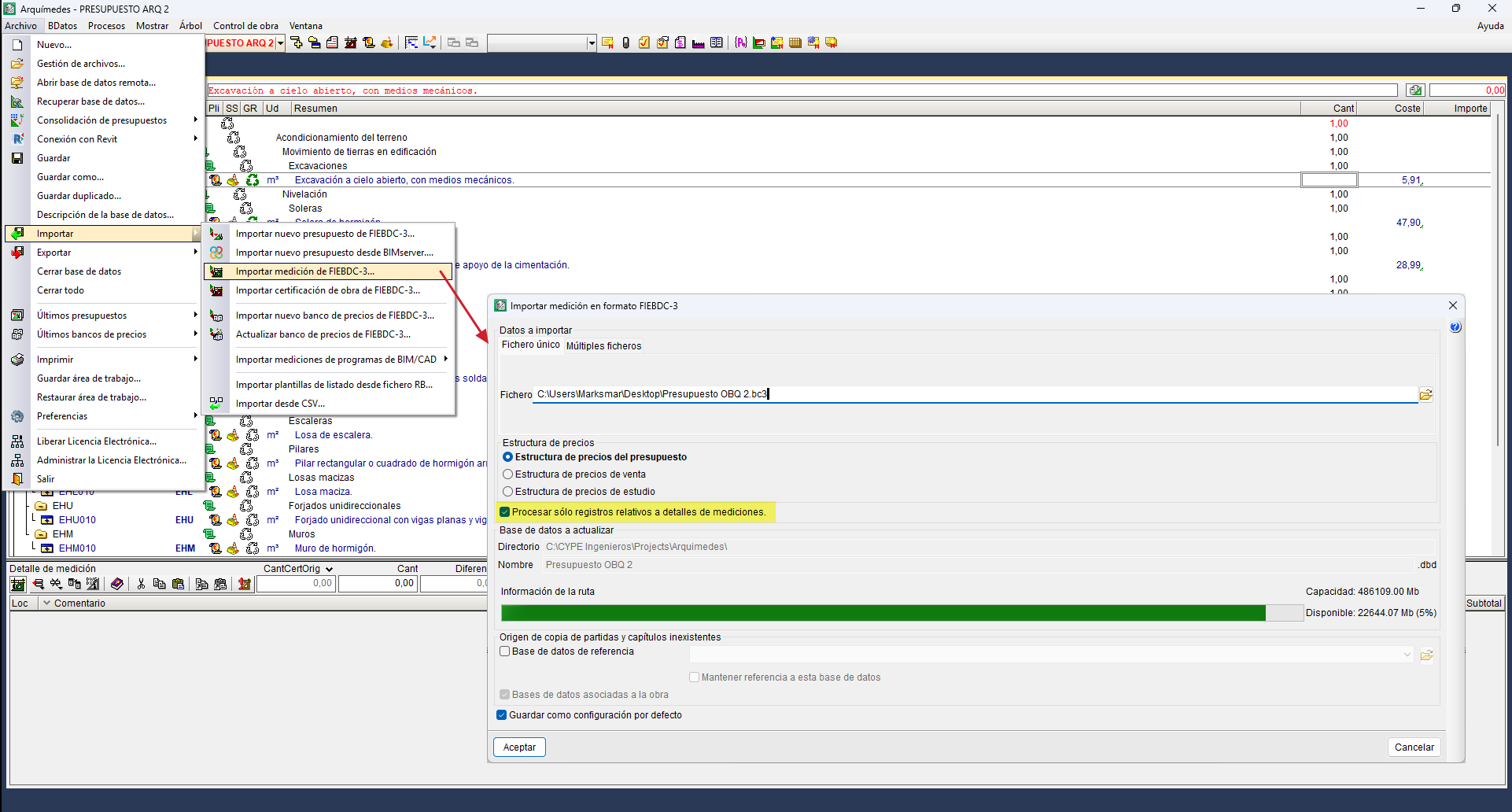

- Importar la medición en formato en BC3 (desde "Archivo", "Importar", "Importar medición de FIEBDC-3"), seleccionando el BC3 exportado desde el programa de instalaciones, y marcando la casilla "Procesar sólo registros relativos a detalles de mediciones". De esta forma, las mediciones realizadas en el programa de instalaciones se incorporarán a las partidas de Arquímedes.

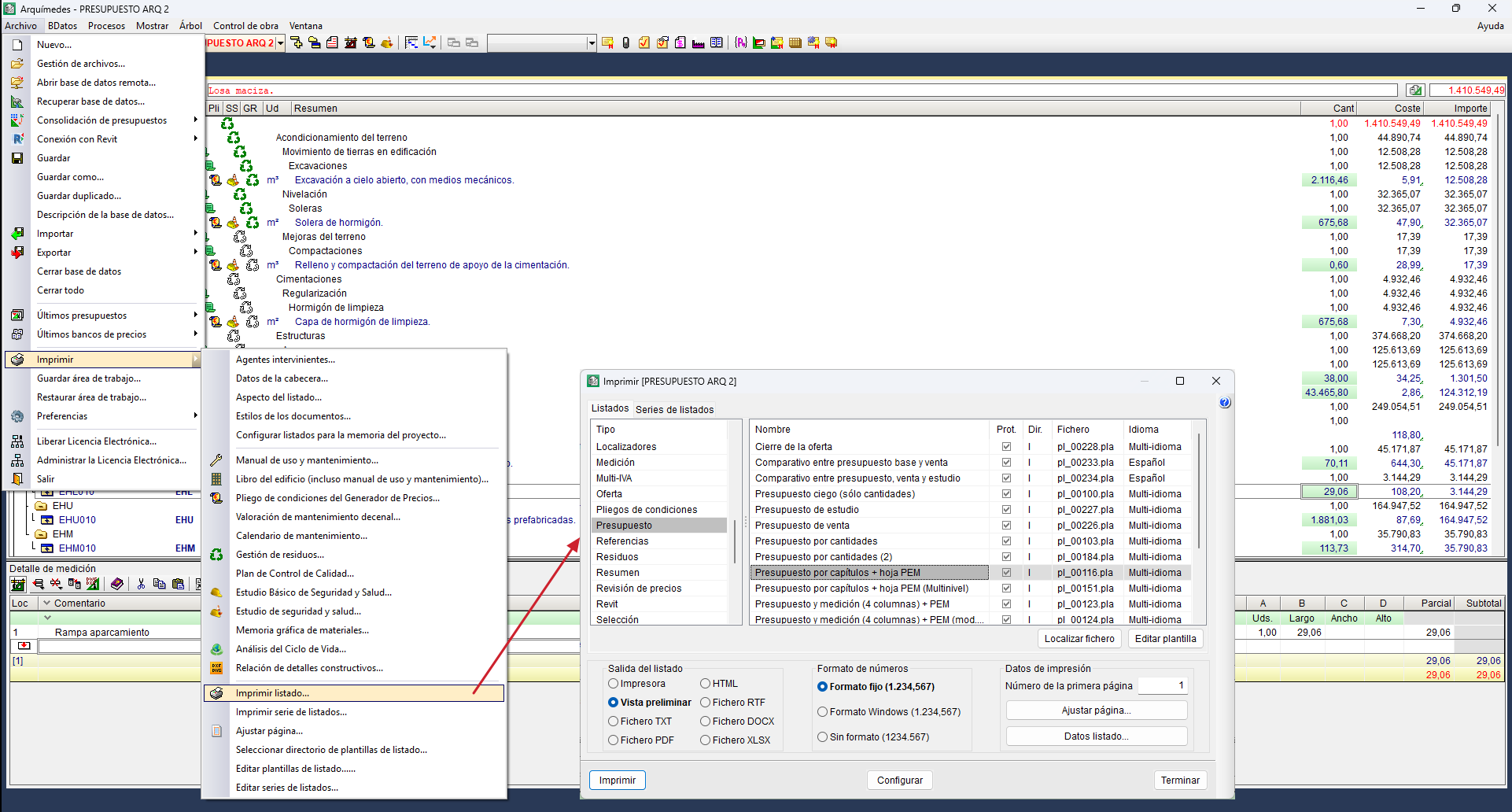

- Por último, se obtienen los listados a partir de las opciones propias de Arquímedes (por ejemplo, desde "Archivo", "Imprimir").
