NOUVEAUTÉS

Version 2025.d

DATE DE PUBLICATION :
3 mars 2025
Sommaire

Nouveaux logiciels ou modules

« Pieux II : Vérification structurale » et « Pieux III : Analyse de la stabilité latérale » (nouveaux modules de CYPECAD, CYPE 3D et Éléments de fondation)

La version 2025.d comprend deux nouveaux modules pour la vérification et le calcul des pieux (Pieux II et Pieux III) dans les logiciels CYPECAD, CYPE 3D et Éléments de fondation.

Dans la version précédente 2025.c, le module Pieux I était déjà implémenté dans les mêmes logiciels. Par conséquent, à partir de la version 2025.d, les utilisateurs de CYPECAD, CYPE 3D et Éléments de fondation disposent de trois modules de pieux qui complètent la conception des fondations profondes sous semelles sur pieux. Les trois modules de pieux sont les suivants :

  • Pieux I : Calcul de la charge d'enfoncement (v.2025.c)
    Déjà implémenté dans la version précédente (2025.c), Pieux I permet de vérifier la capacité portante des pieux en béton armé sous différentes conditions de charge en tenant compte des caractéristiques du sol et du pieu lui-même. Plus d'informations sur ce module dans les nouveautés de la version 2025.c.

    Dans la version 2025.d, le module Pieux I inclut une nouveauté dans le calcul de la résistance à l'enfoncement des pieux en permettant la sélection de deux modes de calcul. Plus d'informations à ce sujet dans la nouveauté de cette version : Calcul de la résistance à l'enfoncement des pieux par contraintes admissibles.
  • Pieux II : Vérification structurale (v.2025.d)
    Implémenté dans cette version (2025.d), Pieux II offre la possibilité de définir facilement la section des pieux et de leur armature, et de vérifier ainsi leur résistance aux efforts sollicitants transmis par la semelle sur pieux à la tête du pieu. Plus d'informations sur ce module dans la nouveauté : Pieux II : Vérification structurale (nouveau module).
  • Pieux III : Analyse de la stabilité latérale (v.2025.d)
    Également implémenté dans la version 2025.d, Pieux III intègre l'analyse de la stabilité latérale pour faciliter la conception des fondations profondes soumises à des efforts latéraux importants. Ce module permet d'effectuer les vérifications du module « Pieux II : Vérification structurale » (s'il est inclus dans votre licence) en tenant compte également des efforts latéraux transmis par la semelle sur pieu à la tête des pieux. L'analyse est réalisée à l'aide du moteur de calcul OpenSees©, et est basée sur un modèle d'éléments finis où le comportement du terrain est assimilé à une série de ressorts non linéaires. Plus d'informations sur ce module dans la nouveauté : Pieux III : Analyse de la stabilité latérale (nouveau module).

Pour utiliser ce module, il est nécessaire que la licence d'utilisation dispose des permis suivants, en fonction du logiciel dans lequel vous souhaitez l'utiliser :

  • Dans CYPECAD
    CYPECAD, Semelles sur pieux et les modules de pieux que vous souhaitez utiliser.
  • Dans CYPE 3D
    CYPE 3D, Semelles sur pieux et les modules de pieux que vous souhaitez utiliser.
  • Dans Éléments de fondation
    Éléments de fondation et les modules de pieux que vous souhaitez utiliser.

En outre, dans l'un des trois logiciels mentionnés ci-dessus, la licence d'utilisation doit également comporter le permis « OpenSees©. Version professionnelle » si le module « Pieux III : Analyse de la stabilité latérale » est l'un des modules à utiliser.

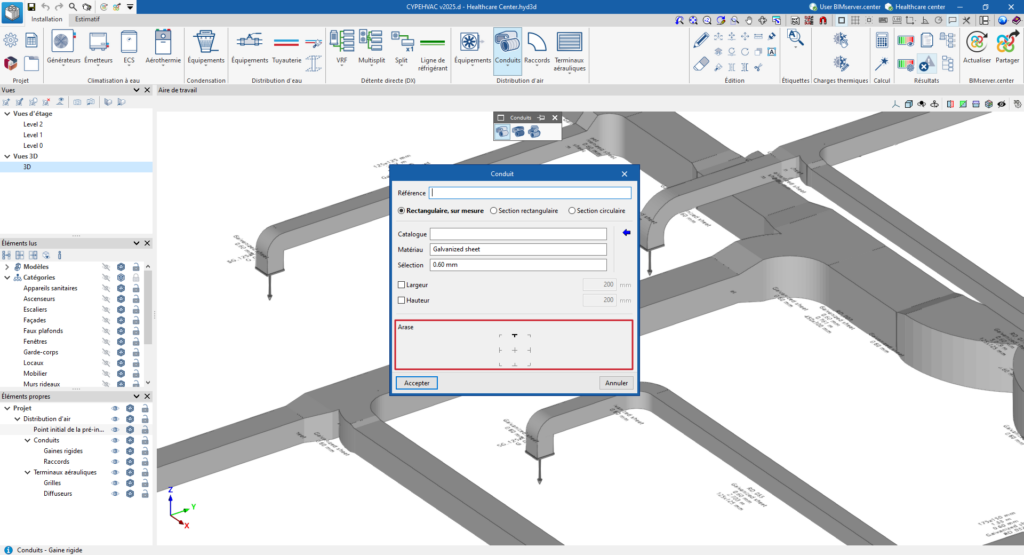

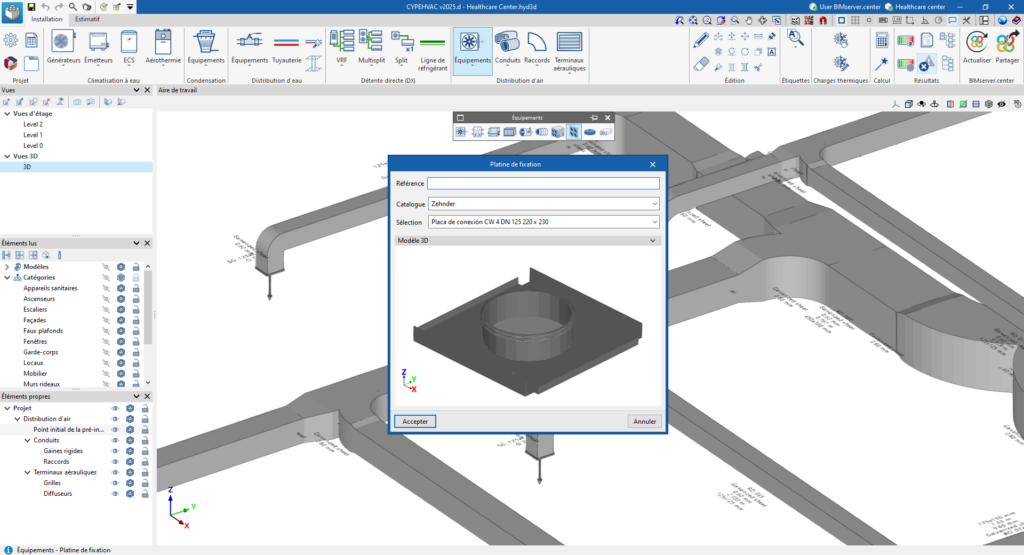

Ventilation mécanique contrôlée (nouveau module de CYPEHVAC)

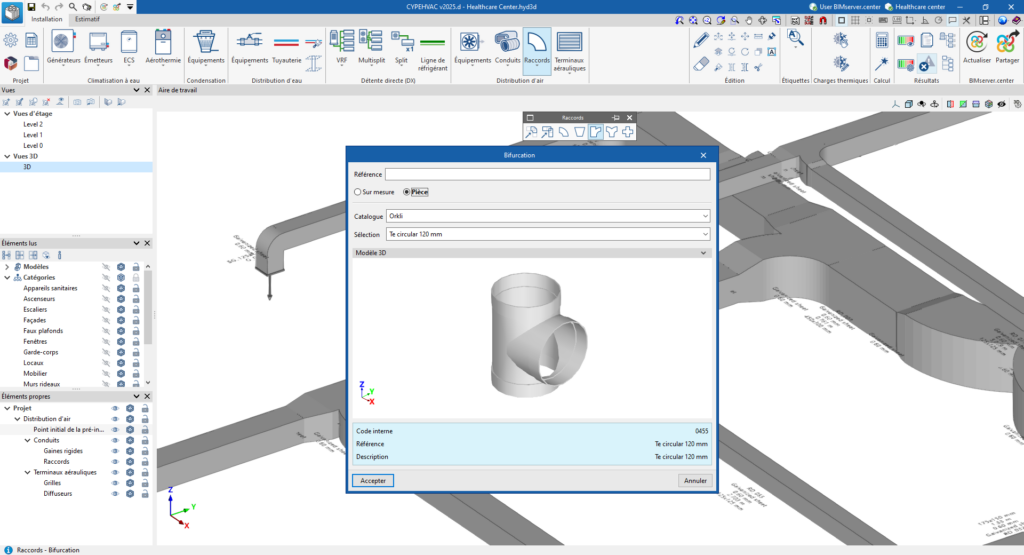

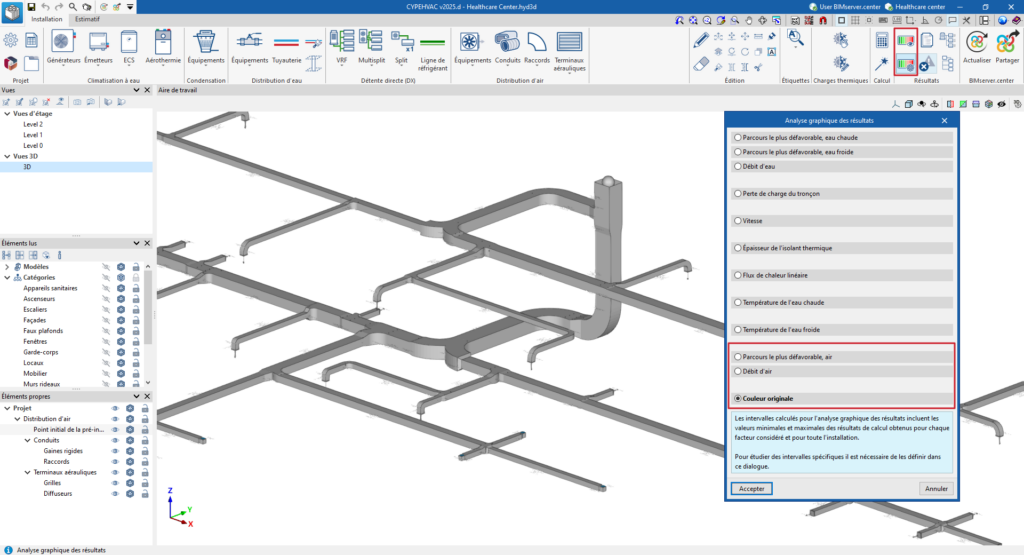

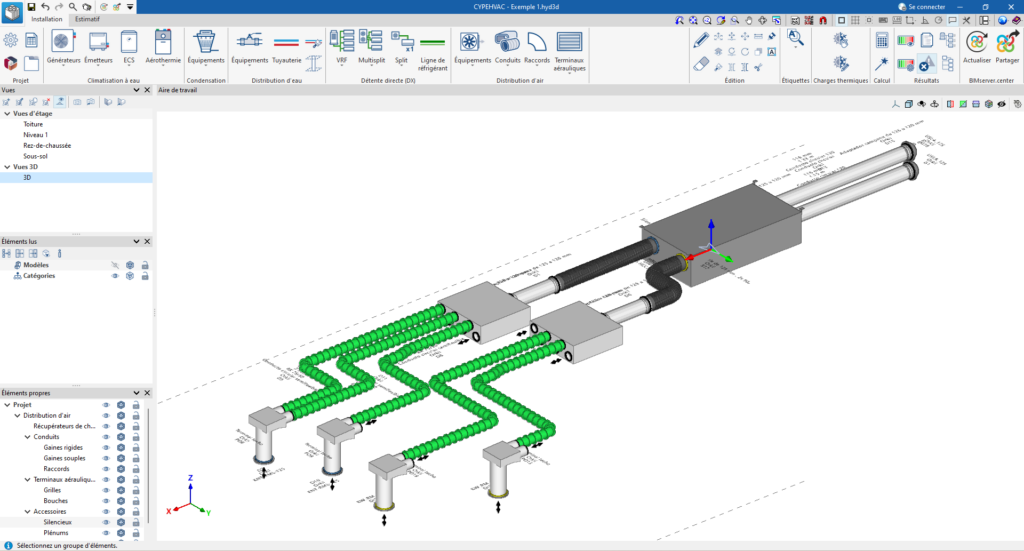

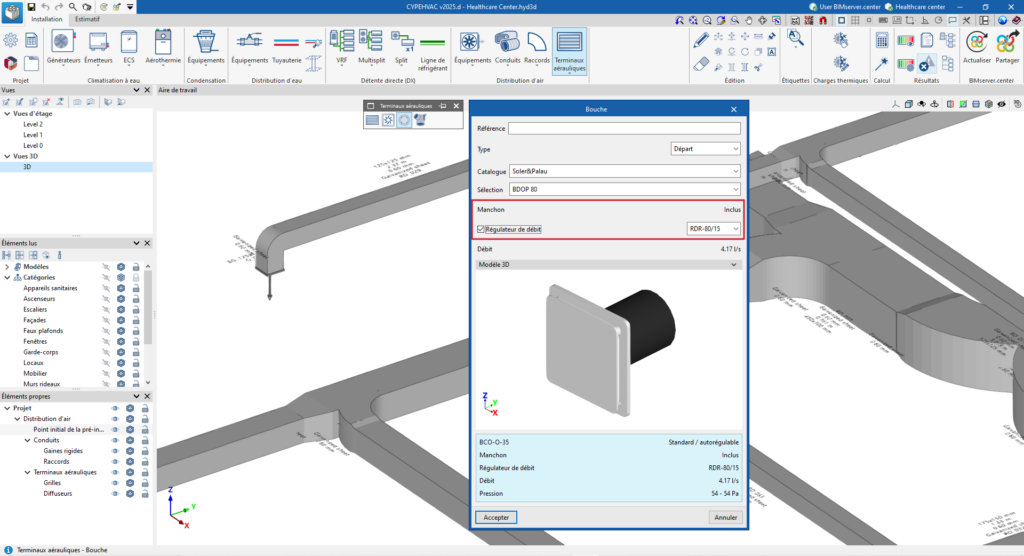

À partir de la version 2025.d, CYPEHVAC comprend un nouveau module qui permet le calcul et la conception d'installations de ventilation mécanique contrôlée (VMC). Le logiciel offre tous les éléments nécessaires à ce type d'installation : conduits, récupérateurs de chaleur, plénums, bouches de soufflage et d'extraction, silencieux, etc. de différents fabricants.

Pour pouvoir utiliser ces prestations et d'autres incluses dans CYPEHVAC, il est nécessaire que la licence d’utilisation dispose des permis appropriés.

CYPE Menu

Changements dans les applications disponibles dans CYPE Menu

La version 2025.d du CYPE Menu intègre l'application CYPEFIRE Pressure Systems.

En outre, les applications non maintenues dans cette version ont été supprimées. La nouveauté Logiciels non maintenus à partir de la version 2025.d vous permet de consulter quelles sont ces applications et lesquelles remplissent désormais leurs fonctions.

Nouveautés communes aux logiciels CYPE

Tourner des éléments pendant l'insertion en utilisant la barre d'espacement

À partir de la version 2025.d, l'interaction lors de l'insertion d'éléments dans l'espace de travail de l'application a été améliorée. Pour les éléments que l'application permet de tourner une fois insérés (outil ‘Tourner un élément’), il est désormais possible de les faire tourner par intervalles de 90 degrés sur l'axe Z en appuyant simplement sur la barre d'espacement du clavier avant de les positionner.

Cette fonctionnalité permet une plus grande précision et rapidité dans le positionnement des composants à l'intérieur du modèle, en évitant des ajustements ultérieurs.

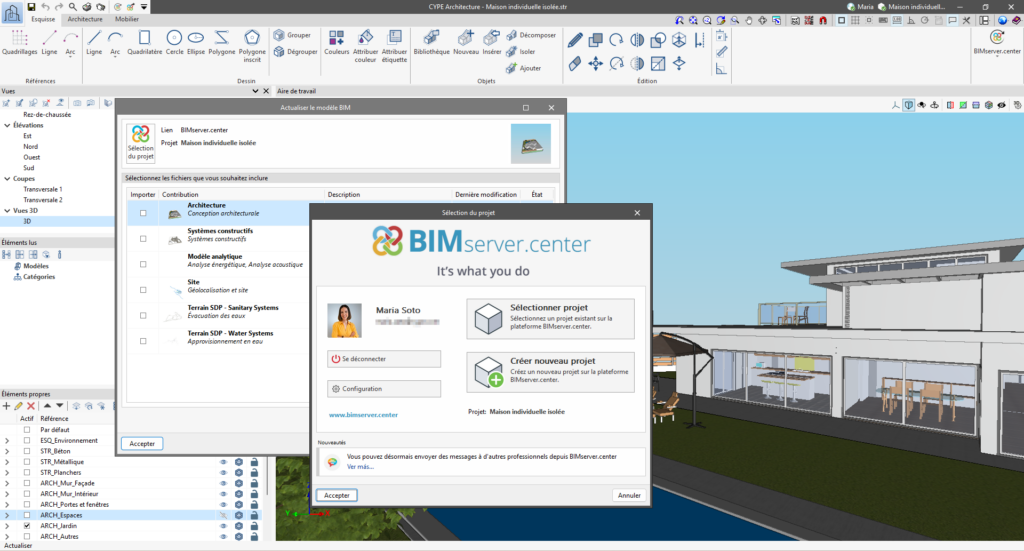

Fenêtre des nouveautés de BIMserver.center

À partir de la version 2025.d, la fenêtre ‘Sélection du projet’ dans les applications connectées à BIMserver.center intègre un nouveau système de notifications pour informer des dernières nouveautés de la plateforme.

Cet espace affiche des messages pertinents sur les nouvelles fonctionnalités, les améliorations et les recommandations liées à BIMserver.center. De plus, des liens directs vers de la documentation, des tutoriels et des ressources complémentaires seront inclus pour faciliter l'adoption de ces nouveautés.

Vérification des permis lors du partage d'une contribution dans le projet BIMserver.center

À partir de la version 2025.d, en cliquant sur ‘Partager’ des applications (avant de lancer la génération des fichiers de la contribution), il est vérifié que l'utilisateur fait partie de l'équipe projet BIMserver.center. Si l'utilisateur n'a pas les permis appropriés, un message d'alerte s'affiche pour empêcher la génération de fichiers inutiles lorsqu'il n'a pas de droits d'édition.

Implémentation de normes et améliorations de leurs applications

Structures en acier laminé et reconstitué soudé

Implémentation. NTC-2018 (Italie)

Norme Tecniche per le Construzioni NTC-2018.

Implémentée dans CYPECAD, CYPE 3D et Portal frame generator pour la vérification des profilés en acier laminé et profilés reconstitués soudés.

Actions sur les structures. Vent

Implémentation. CFE 2020 (Mexique)

« Comisión Federal de electricidad. Manual de Diseño de Obras Civiles. Diseño por Viento. Sección C: Estructuras. Tema 1: Criterios generales de análisis y diseño. » Mexique 2020.

Implémenté dans CYPECAD et Portal frame generator.

Implémentation. NBR 6123 : 2023 (Brésil)

Norme « Brasileira ABNT NBR 6123:2023. Forças devidas ao vento ». Brésil 2023.

Implémentée dans Portal frame generator.

Implémentation. NSCP 2015 (Philippines)

Norme « National Structural Code of the Philippines 2015. Volume 1: Buildings, towers and other vertical structures ».

Implémentée dans CYPECAD et Portal frame generator.

Actions sur les structures. Séisme

Implémentation. NSCP 2015 (Philippines)

Norme « National Structural Code of the Philippines 2015. Volume 1: Buildings, towers and other vertical structures ».

Implémentée dans CYPECAD et CYPE 3D.

Implémentation. TBDY 2018 (Turquie)

Turkish Building Seismic Code.

Implémenté dans CYPECAD et CYPE 3D.

Approvisionnement en eau

Implémentation. PN-B-01706 (Pologne)

« Instalacje wodociągowe - Wymagania w projektowaniu ».

Certaines sections de la norme PN-B-01706 (« Instalacje wodociągowe - Wymagania w projektowaniu »), qui figurent dans la liste des normes polonaises contenues dans la « Rozporządzenie Ministra Infrastruktury (Dz. U. z 2022 r. poz. 1225) », sont incorporées.

Implémentées dans CYPEPLUMBING.

Évacuation des eaux

Implémentation. PN-EN 12056 (Pologne)

« Systemy kanalizacji grawitacyjnej wewnątrz budynków ».

La deuxième partie (« Kanalizacja sanitarna - Projektowanie układu i obliczenia ») et la troisième partie (« Przewody deszczowe - Projektowanie układu i obliczenia ») de la norme polonaise PN-EN 12056-3:2002 (« Systemy kanalizacji grawitacyjnej wewnątrz budynków ») sont ajoutées.

Implémentées dans CYPEPLUMBING.

CYPE Architecture

Nouveau mobilier : monte-escaliers, plateforme élévatrice, barres d'appui, sièges de douche et bennes

La version 2025.d de CYPE Architecture contient de nouveaux éléments de mobilier organisés en deux nouveaux blocs : Accessibilité et Déchets.

  • Le bloc ‘Accessibilité’ contient : des monte-escaliers, des plates-formes élévatrices, des barres d'appui et des sièges de douche.

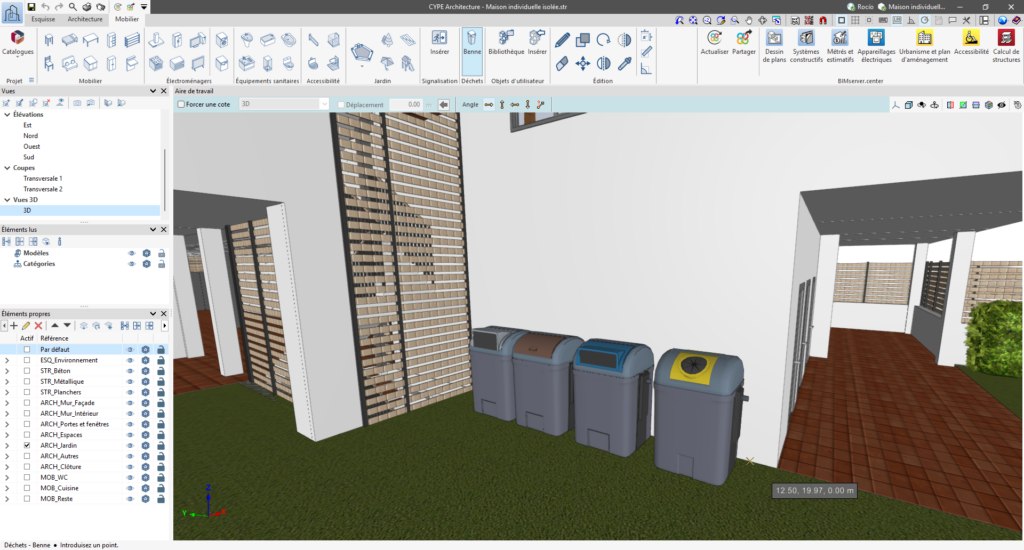

  • Le bloc ‘Déchets’ présente des bennes de différents types (restes, organiques, verre, papier et plastique), tailles et modèles.

Nouveaux ouvrages exemples en allemand

Dans la version 2025.d de CYPE Architecture, les ouvrages exemples suivants ont été inclus :

  • Einfamilienhaus freistehend (Logement individuel)
  • Maritimes Zentrum Büros (Bureaux du centre maritime)

Open BIM Site

Nouveaux services WMS pour l'obtention de cartes

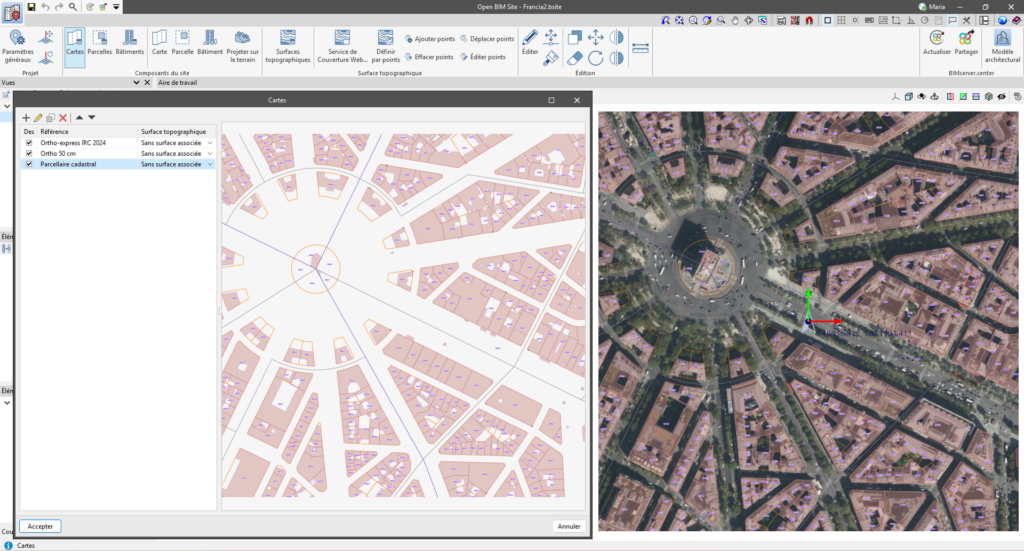

À partir de la version 2025.d, Open BIM Site permet d'obtenir des cartes via les services WMS issus de la source de données suivante :

  • France
    • Géoplateforme - WMS INSPIRE Raster.

IFC Builder / CYPE Construction Systems / CYPETHERM LOADS / CYPETHERM RE2020 / CYPETHERM EPlus / CYPEFIRE FDS

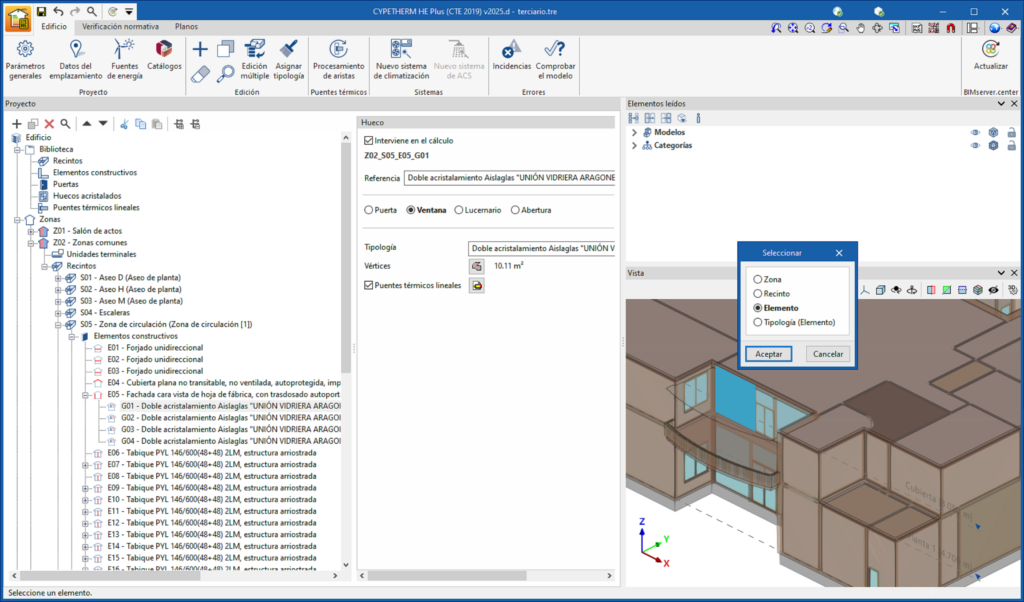

Calcul de la transmittance thermique des menuiseries

À partir de la version 2025.d, un nouvel outil a été incorporé pour calculer automatiquement la surface des nœuds qui composent une menuiserie en fonction du nombre de vantaux qui la composent.

Cette amélioration permet d'obtenir le coefficient de transmission thermique de la menuiserie de manière plus simple, optimisant ainsi son intégration dans le modèle énergétique du bâtiment.

La fonctionnalité est disponible exclusivement pour les menuiseries de fabricant, tant pour les fenêtres intérieures que pour les fenêtres extérieures.

Plugin Open BIM - Revit

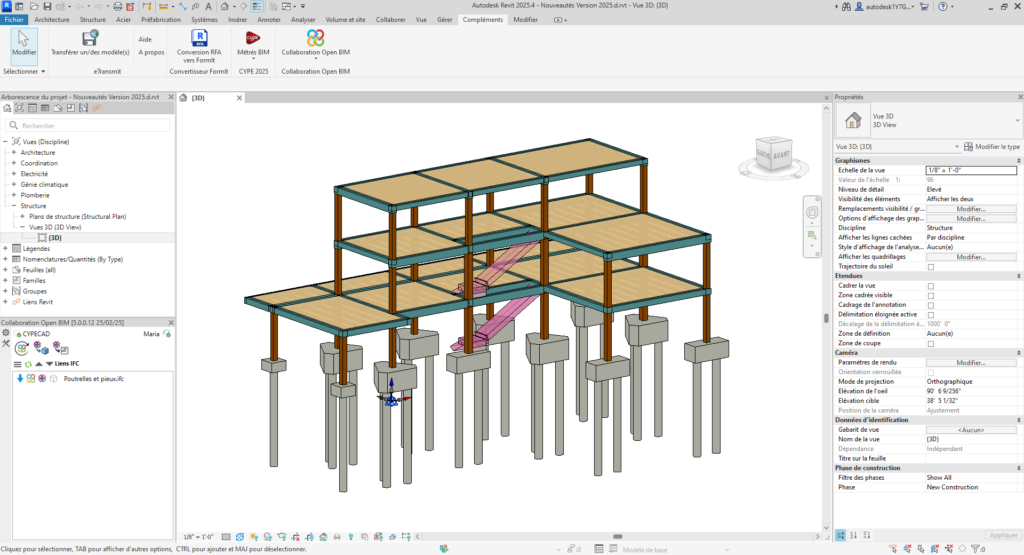

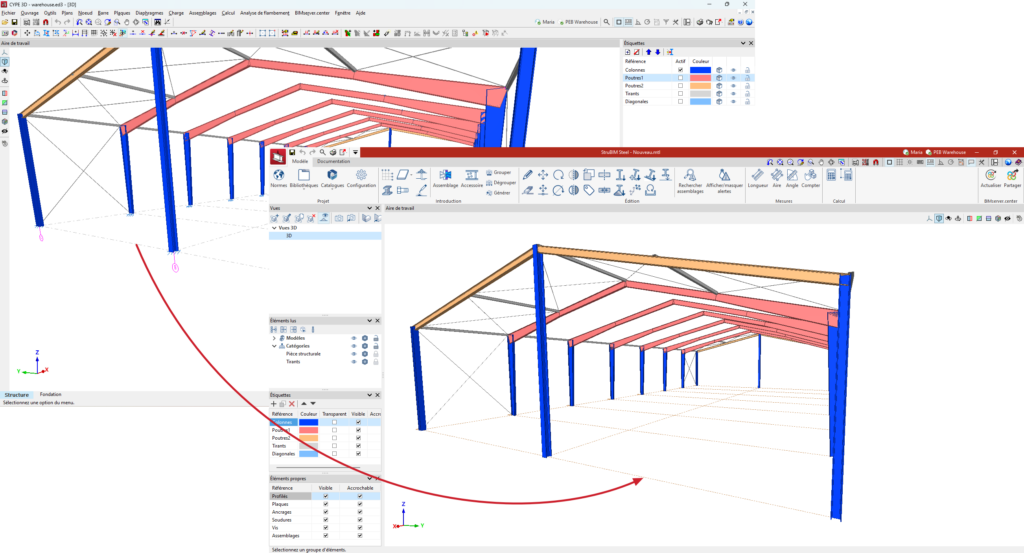

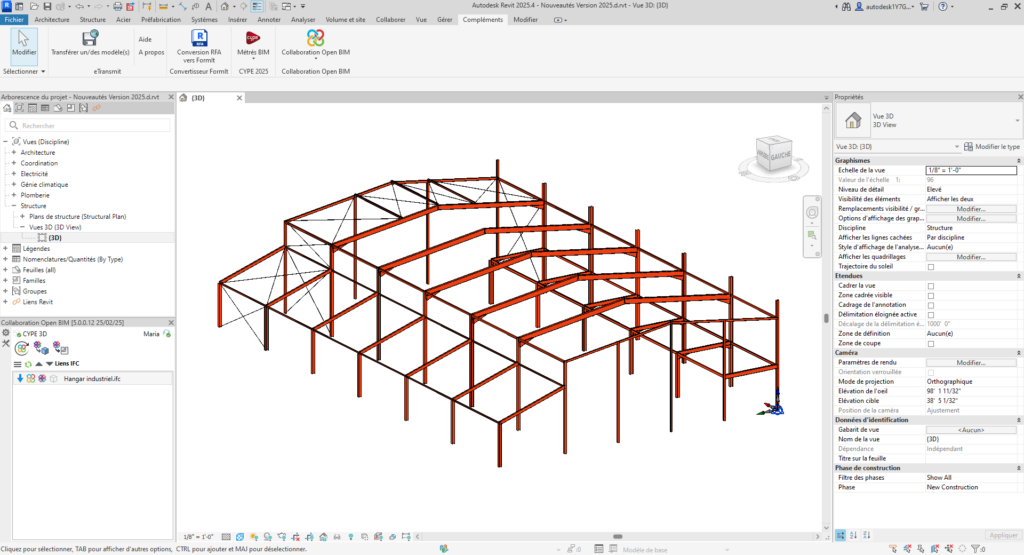

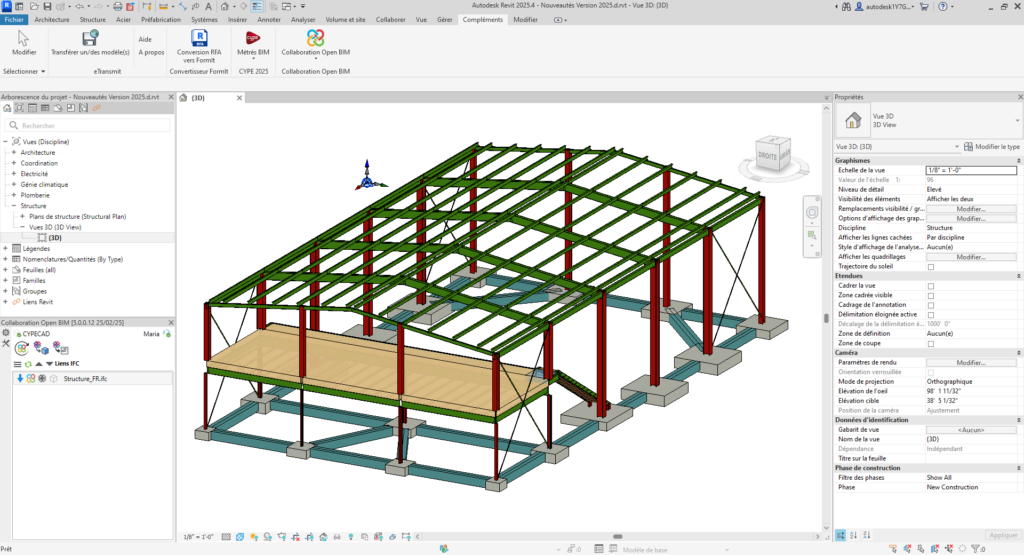

Conversion des structures 3D intégrées, des structures métalliques et des détails

Dans la version 2025.d, la capacité de convertir des structures métalliques et des modèles 3D intégrés en éléments natifs de l'environnement Revit a été incorporée.

Cette fonctionnalité permet d'importer des projets de CYPECAD ou de CYPE 3D contenant des composants structuraux métalliques ou mixtes et de les convertir ensuite en entités natives Revit.

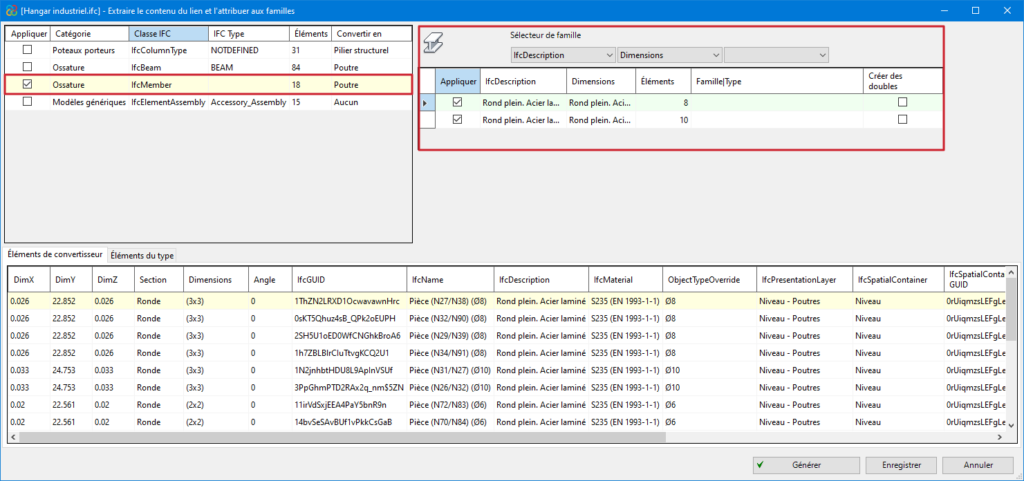

Nouvelles catégories dans le convertisseur : IfcPile, IfcMember

Dans cette mise à jour, deux nouvelles catégories ont été ajoutées dans le convertisseur en entités natives Revit : IfcPile et IfcMember, dans le but d'étendre et d'améliorer la classification et la conversion des éléments structuraux.

  • IfcPile
    Correspond aux éléments de fondations profondes, en particulier les pieux, qui sont surmontés d'une semelle sur pieux. Grâce à cette incorporation, ces éléments peuvent être correctement identifiés dans le modèle IFC et, par la suite, convertis en éléments natifs dans Revit.
  • IfcMember
    Représente les éléments métalliques de type barre qui font partie d'un assemblage structural. Avec son implémentation, ces barres seront classées en tant qu'éléments de poteaux ou de poutres, selon leur fonction dans la structure, permettant ainsi leur conversion en éléments natifs sans perte d'information.

Conversion d'armature de renfort native des pieux

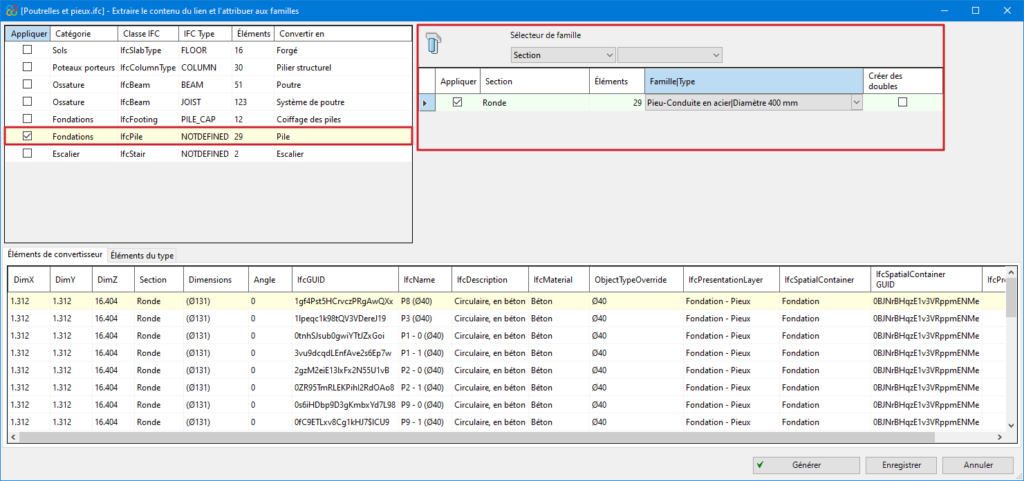

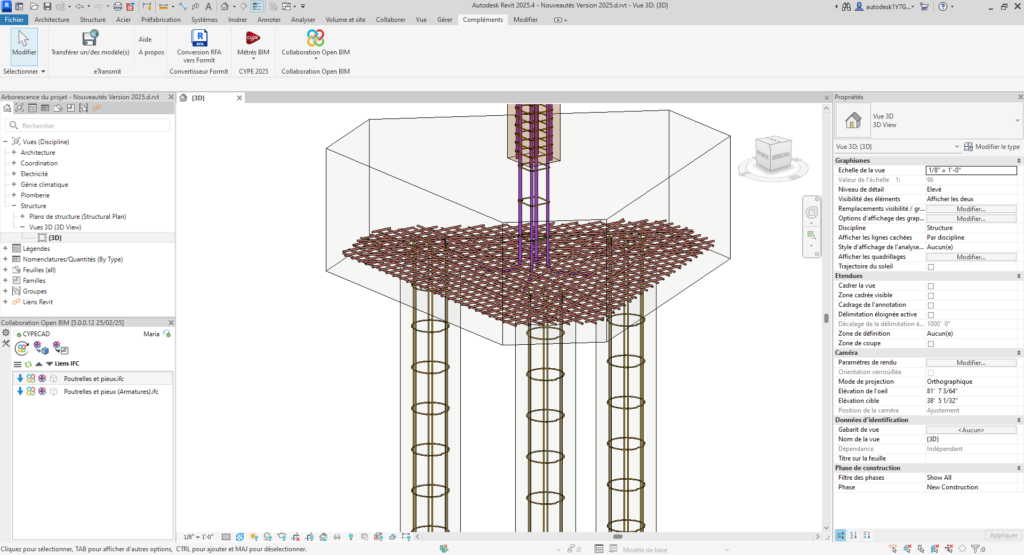

En plus de la conversion des éléments structuraux « pieux » eux-mêmes, cette version 2025.d intègre la possibilité de convertir les armatures de renfort des pieux en entités natives dans Revit.

Cela signifie que les renforts associés à ces éléments peuvent être importés et reconnus comme des éléments natifs dans le modèle Revit.

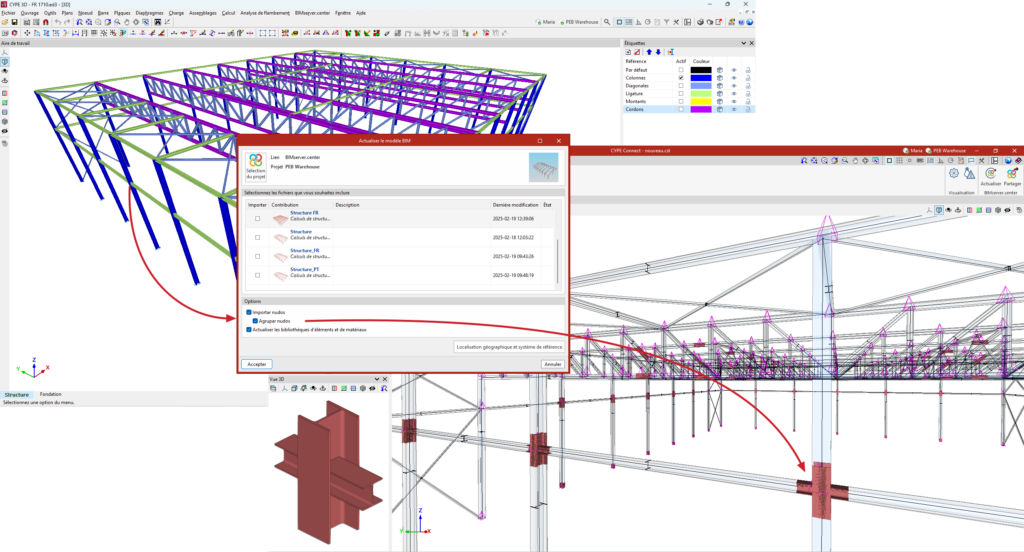

Compatibilité dans le travail collaboratif dans le cloud (Construction Cloud, BIM 360)

Il est désormais possible de travailler dans des environnements collaboratifs en stockant les modèles centraux à la fois dans des plateformes tierces et dans le propre cloud de Autodesk : Construction Cloud. Cela garantit le bon fonctionnement des fonctionnalités et des outils du plugin dans un environnement de travail collaboratif.

Modifications de l'interface

Une nouvelle barre d'outils a été ajoutée à l'interface principale du plugin afin d'améliorer l'accessibilité et l'organisation des options. Elle est structurée en deux sections principales : ‘Configuration’ et ‘Fonctionnalités’.

Configuration

La section de configuration regroupe les options de personnalisation, de contrôle de la conversion et de gestion des données IFC.

  • Options IFC
    Permet de définir des paramètres spécifiques pour l'importation et l'exportation de modèles au format IFC.

Fonctionnalités

La section des fonctionnalités présente des outils supplémentaires pour la visualisation, le filtrage et la gestion des modèles structuraux, facilitant ainsi la navigation et l'analyse du contenu BIM.

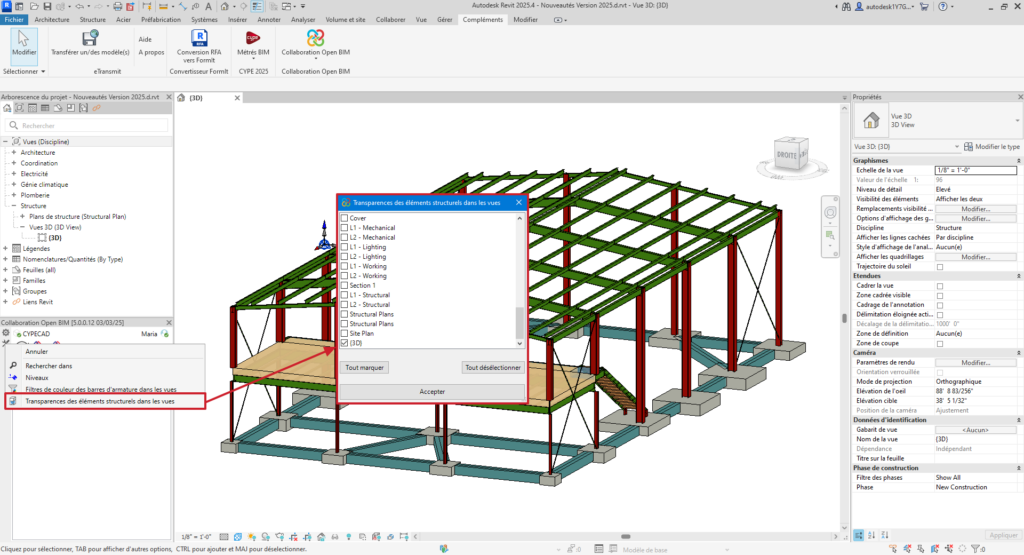

  • Appliquer la transparence aux éléments structuraux
    Permet de modifier rapidement la visibilité de certaines catégories structurales dans le modèle Revit et, en outre, de les appliquer aux vues souhaitées par l'utilisateur, sans devoir modifier l'éditeur de visibilité et de graphiques de l'interface Revit.

    • Les catégories qui seront disponibles pour cette fonctionnalité sont :
      • Sols
      • Murs
      • Poteaux structuraux
      • Armature structurale
      • Rampes
      • Fondation structurale
      • Escaliers

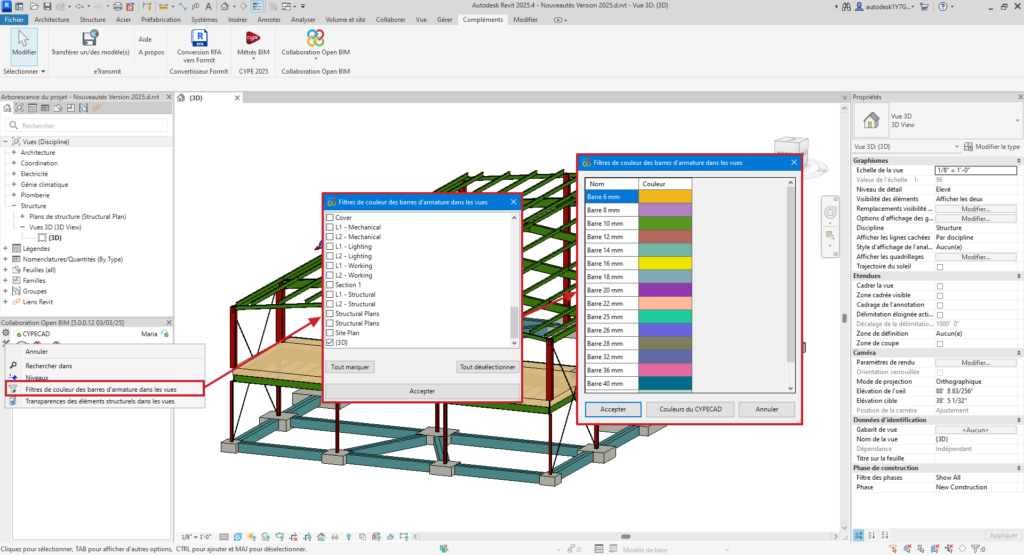

  • Attribuer des filtres de couleurs aux armatures
    Cette fonctionnalité permet d'attribuer des couleurs aux armatures en fonction de leur diamètre pour les vues disponibles sélectionnées par l'utilisateur sans qu'il soit nécessaire de créer un filtre pour chacune d'entre elles. Les couleurs peuvent être personnalisées par l'utilisateur, de la même manière que la série de couleurs utilisée dans le logiciel de calcul d'origine sera disponible.

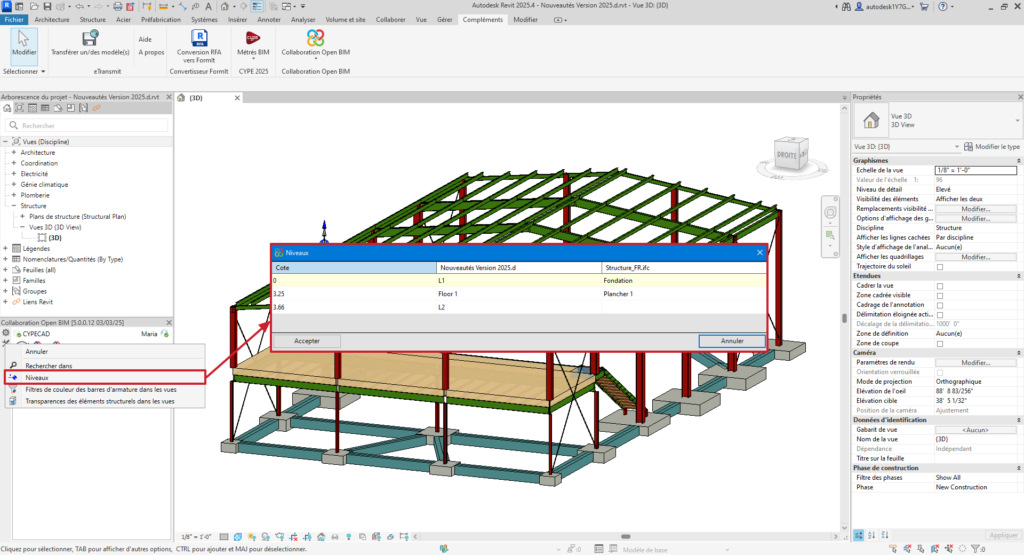

  • Informations sur les niveaux
    Fournit des détails spécifiques sur les niveaux du projet, facilitant leur analyse et leur organisation.

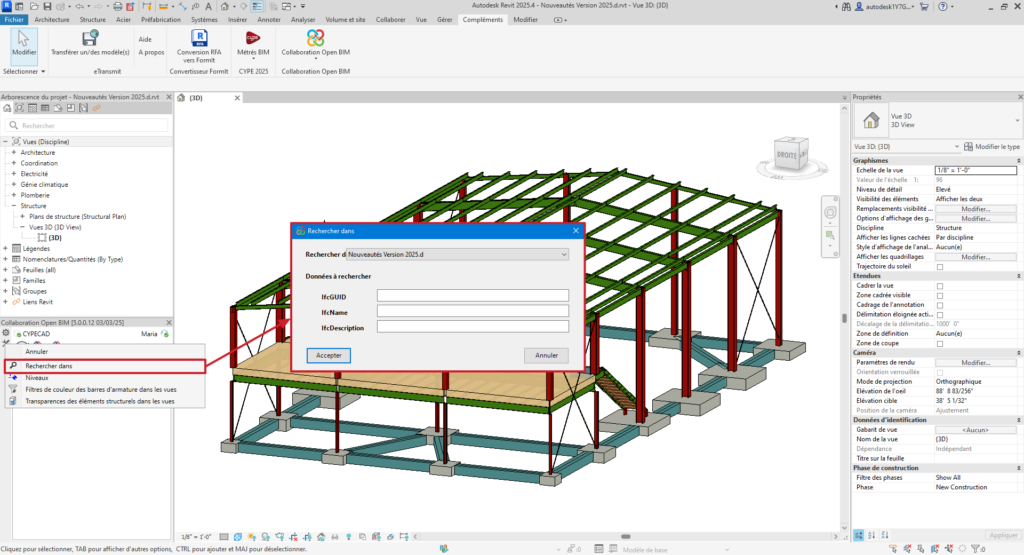

  • Rechercher une occurrence
    Facilite la localisation des occurrences dans le projet Revit.

CYPECAD / CYPE 3D / Éléments de fondation

Pieux II : Vérification structurale (nouveau module)

Dans la version 2025.d, les logiciels CYPECAD, CYPE 3D et Éléments de fondation intègrent la vérification structurale des pieux en béton armé pour les fondations profondes.

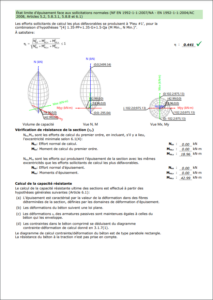

Le nouveau module « Pieux II : Vérification structurale » complète la conception de ce type de fondations, en permettant de vérifier la sécurité des pieux en tant qu'élément structural en béton armé, conformément aux critères des normes sélectionnées.

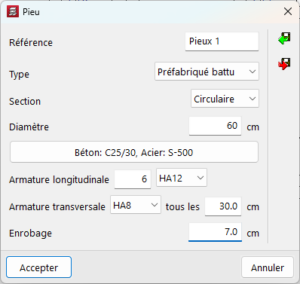

Le logiciel offre la possibilité de définir facilement la section des pieux et de leur armature, et de vérifier ainsi leur résistance aux efforts sollicitants transmis par la semelle sur pieux à la tête du pieu. Si l'analyse de la stabilité latérale est effectuée, les efforts obtenus par celle-ci sont également pris en compte. L'analyse de la stabilité latérale fait partie de l'autre module de pieux implémenté dans cette version « Pieux III : Analyse de la stabilité latérale ».

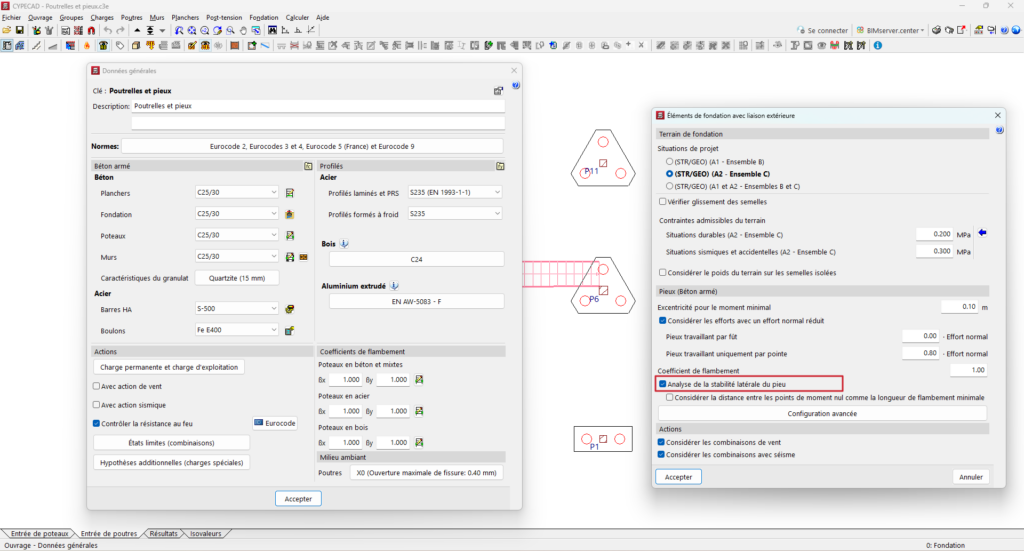

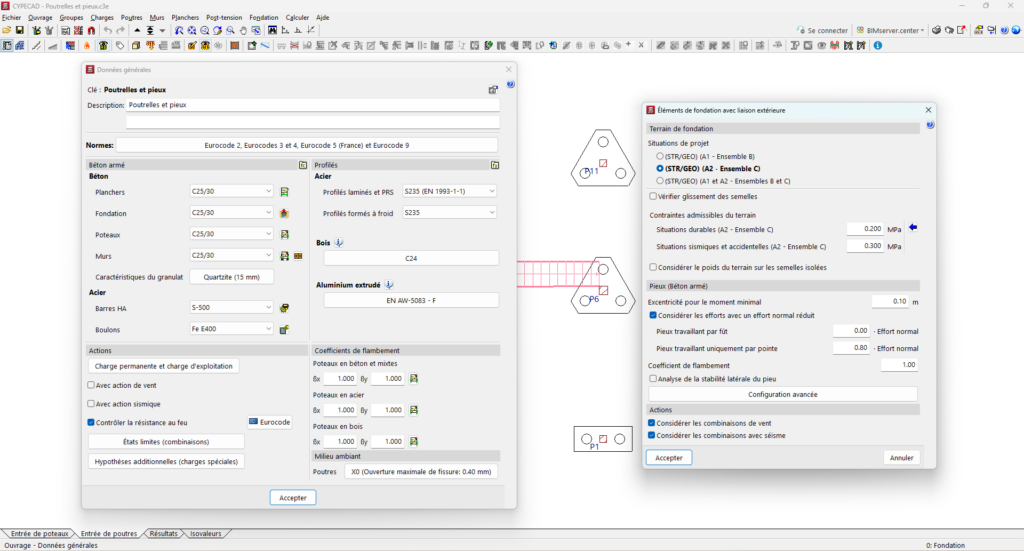

Dans le panneau ‘Données générales’ > ‘Éléments de fondation avec liaison extérieure’, des options ont été implémentées qui permettent de considérer des valeurs minimales du moment de flexion et de l’effort normal à prendre en compte, ainsi que de configurer la longueur de flambement du pieu pour le calcul. Ces valeurs peuvent également être modifiées pour chacune des semelles sur pieux individuellement.

La vérification a été implémentée pour l'ensemble des normes disponibles dans les logiciels CYPECAD, CYPE 3D et Éléments de fondation.

Pour utiliser ce module, la licence d'utilisation doit disposer des permis suivants, en fonction du logiciel dans lequel vous souhaitez l'utiliser :

  • Dans CYPECAD
    CYPECAD, Semelles sur pieux et Pieux II : Vérification structurale.
  • Dans CYPE 3D
    CYPE 3D, Semelles sur pieux et Pieux II : Vérification structurale.
  • Dans Éléments de fondation
    Éléments de fondation et Pieux II : Vérification structurale.

Pieux III : Analyse de la stabilité latérale (nouveau module)

Dans la version 2025.d, les logiciels CYPECAD, CYPE 3D et Éléments de fondation intègrent le module d'analyse de la stabilité latérale pour faciliter la conception des fondations profondes soumises à des efforts latéraux importants.

Ce module complète vérification structurale des pieux en béton armé (si votre licence comprend le module « Pieux II : Vérification structurale »), en permettant la vérification de la capacité portante des pieux, et la vérification de leurs sections et de leur armature dans différents scénarios de charge. À cette fin, il intègre les caractéristiques du sol au moyen de courbes p-y et prend en compte le comportement non linéaire du terrain dans l'analyse.

L'analyse est effectuée à l'aide du moteur de calcul OpenSees© et est basée sur un modèle d'éléments finis où le comportement du terrain est assimilé à une série de ressorts non linéaires. Les raideurs de ces ressorts sont déterminées en fonction des paramètres géotechniques préalablement définis dans les spécifications des strates.

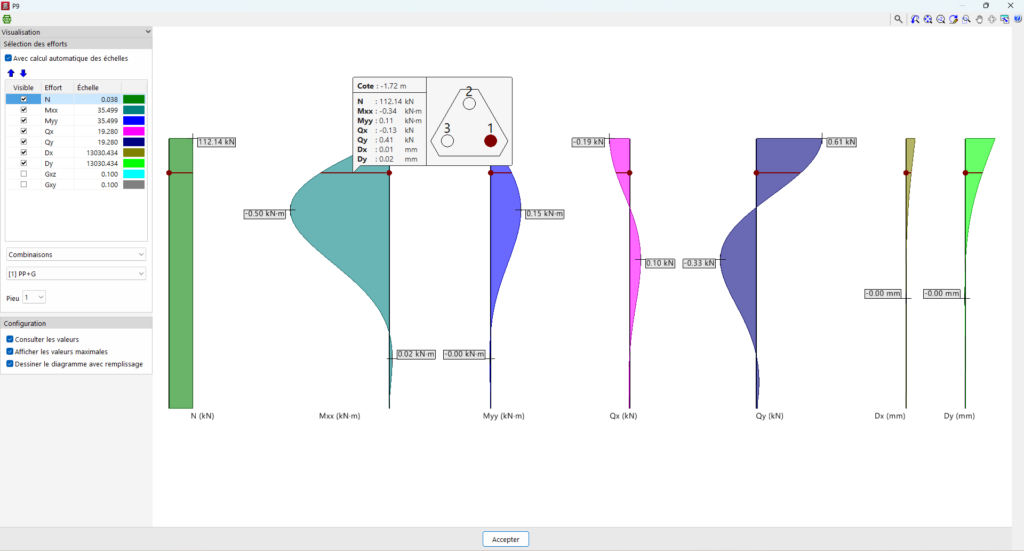

Les efforts et les déplacements obtenus en chaque point peuvent être visualisés à l'écran et exportés vers un fichier CSV. De plus, si votre licence inclut le module « Pieux II : Vérification structurale », les efforts calculés sont utilisés pour vérifier l’armature de la section du pieu conformément aux réglementations applicables.

Pour utiliser ce module, la licence d'utilisation doit disposer des permis suivants, en fonction du logiciel dans lequel vous souhaitez l'utiliser :

  • Dans CYPECAD
    CYPECAD, Semelles sur pieux, Pieux III : Analyse de la stabilité latérale et « OpenSees©. Version Professionnelle ».
  • Dans CYPE 3D
    CYPE 3D, Semelles sur pieux, Pieux III : Analyse de la stabilité latérale et « OpenSees©. Version Professionnelle ».
  • Dans Éléments de fondation
  • Éléments de fondation, Pieux III : Analyse de la stabilité latérale et « OpenSees©. Version Professionnelle ».

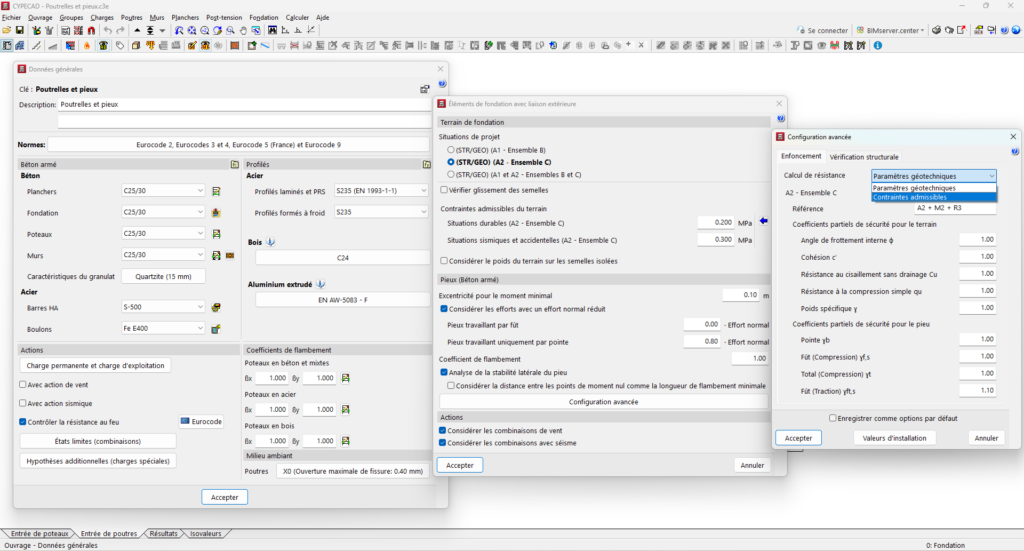

Calcul de la résistance à l'enfoncement des pieux par contraintes admissibles

La version 2025.d inclut dans le module « Pieux I : Calcul de la charge d'enfoncement » la possibilité de sélectionner le mode de calcul de la résistance à l'enfoncement des pieux :

  • En indiquant les ‘Paramètres géotechniques’ (disponible depuis la version précédente -2025.c).

  • En indiquant les ‘Contraintes admissibles’ (implémentées dans la version 2025.d).
    Cette option permet de calculer le pieu en tenant compte des contraintes admissibles définies dans l'étude géotechnique. Cette fonctionnalité offre également la possibilité d'inclure l'effet du « frottement négatif » en entrant des valeurs négatives.

Cette sélection est effectuée dans la boîte de dialogue ‘Configuration avancée’ (menu Ouvrage > Données générales > bouton ‘Éléments de fondation avec liaison extérieure’ > bouton ‘Configuration avancée’).

CYPECAD

Implémentation de normes

La version 2025.d de CYPECAD inclut l’implémentation des normes pour les structures en acier laminé et reconstitué soudé, les actions du vent et les actions sismiques. Dans la section « Implémentation de normes et améliorations de leurs applications » des nouveautés de la version 2025.d, vous pouvez consulter les normes incluses dans tous les logiciels CYPE de cette version.

Les normes suivantes ont été ajoutées dans CYPECAD :

  • Structures en acier laminé et reconstitué soudé
    • NTC-2018 (Italie)
  • Actions sur les structures. Vent
    • CFE 2020 (Mexique)
    • NSCP 2015 (Philippines)
  • Actions sur les structures. Séisme
    • NSCP 2015 (Philippines)
    • TBDY 2018 (Turquie)

Systèmes de planchers sur poutrelles préfabriquées en béton. Poutrelles avec armature en treillis

Dans la version 2025.c, la possibilité d'utiliser des systèmes de planchers sur poutrelles préfabriquées en béton a été implémentée dans CYPECAD. Dans la version 2025.d, il est désormais possible d'utiliser des poutrelles avec une armature en treillis. Un système ou un montage est défini par la sélection d'une poutrelle, d'un entrevous et de l'épaisseur de la couche de compression. La sélection des éléments préfabriqués se fait à l'aide des catalogues de produits des fabricants qui ont été incorporés dans le logiciel.

Le logiciel dimensionne la poutrelle optimale parmi celles disponibles pour le montage sélectionné, ainsi que l'armature qui doit être disposée dans l’ouvrage pour respecter les exigences de sécurité établies par la norme. À cette fin, des vérifications sont effectuées sur les états limites ultimes et de service, ainsi que d'autres vérifications géométriques et quantitatives. Pour effectuer les vérifications, la section réelle du béton est générée, à la fois préfabriquée et coulée sur place, avec ses armatures correspondantes.

Les vérifications peuvent être consultées et listées en détail, et toute modification par l'utilisateur du résultat proposé par le logiciel aura un effet sur les vérifications.

Les systèmes de planchers sont disponibles pour l’Eurocode 2 (y compris les différentes annexes nationales). En plus des exigences de la norme béton, les dispositions de la norme EN-15037 ont été prises en compte, ce qui complète les spécifications pour le cas particulier des poutrelles préfabriquées.

Récupération des armatures de planchers sur poutrelles

Depuis la version 2025.d, il est désormais possible d'enregistrer une copie de l'armature supérieure des planchers sur poutrelles pour la récupérer ultérieurement si nous devons recalculer l’ouvrage. Les options d'enregistrement et de récupération de la copie de l'armature supérieure sont disponibles pour les planchers sur poutrelles et les nouveaux systèmes de planchers sur poutrelles préfabriquées en béton.

Distribution des efforts dans les noyaux et murs

Jusqu'à la version 2025.d, la consultation des déplacements, des efforts et des contraintes ne pouvait se faire que par hypothèse simple. À partir de la version 2025.d, il est désormais possible de consulter aussi bien une combinaison donnée que les enveloppes des maximums et minimums. Outre l'affichage des isovaleurs, les valeurs aux points du mur peuvent être consultées.

Charges du terrain sur semelles

Dans les versions antérieures à 2025.d, il était possible de prendre en compte le poids du terrain sur les semelles en saisissant manuellement les charges. À partir de la version 2025.d, l'ergonomie a été améliorée grâce à une nouvelle option qui permet de définir l'épaisseur du terrain sur la semelle et sa densité, afin de générer les charges automatiquement. L'option est disponible dans les données générales de l’ouvrage pour une application à toutes les semelles. Elle peut également être appliquée localement à chacune des semelles au moyen d'une option équivalente disponible lors de l'édition de la fondation.

Autres améliorations et corrections

La versión 2025.d de CYPECAD comprend les améliorations et corrections suivantes apportées au logiciel dans certains cas :

  • Correction d’une erreur qui survenait lors de la consultation des vérifications des nœuds. Cette erreur pouvait se produire après l'édition d'un portique à partir du panneau des vérifications.

  • Correction d’une erreur systématique qui se produisait lors de l'importation d'un ouvrage de CYPE 3D avec des profilés en aluminium en tant que structure 3D intégrée.

  • Amélioration de la vérification de l'espacement des barres. Auparavant, elle était effectuée avec les limitations de la norme espagnole EHE08.

  • Correction d’une erreur qui pouvait se produire dans l'option ‘Vérifier la géométrie du groupe actuel’ du menu ‘Calculer’. Elle apparaissait si des charges verticales avaient été définies sur un poteau.

  • Action du vent selon ASCE 7-10. Correction dans le calcul du facteur de rafale.
    Dans le cas de l'application de la norme d'actions du vent ASCE 7-10, le critère de classification d'une structure comme rigide ou flexible a été corrigé pour le calcul du facteur de rafale selon 26.9. Jusqu'à présent, le logiciel classait une structure comme rigide si elle répondait aux exigences du « Low-rise building » (section 26.2). À partir de cette version, une structure est classée comme rigide si elle répond à ces exigences, ou si la fréquence propre de la structure est égale ou supérieure à 1Hz.

  • Correction d’une erreur qui pouvait survenir lors de l'exportation au format CSV lorsque la valeur du symbole de séparation des milliers dans la configuration Windows est une chaîne vide.

  • Correction d’une erreur systématique lors de la consultation de la vérification du ‘Périmètre critique’ des boulons de poinçonnement si la norme sélectionnée est « Eurocode (Espagne) ».

  • Amélioration de l'importation de structures 3D intégrées à partir d'un ouvrage de CYPE 3D. Dans certains cas, l'importation n'était pas possible car il n'était pas correct de vérifier que tous les nœuds avec liaison extérieure se trouvaient à la même cote.

  • Correction d’une erreur  lors du dimensionnement des poteaux. Elle apparaissait systématiquement si un poteau en béton de section rectangulaire ou circulaire avait été défini, qui partait d'un poteau en béton de section générique.

  • Amélioration de l’option ‘Déformée’. La vérification ‘Voir la structure’ fonctionne désormais. Cette option avait été perdue par erreur lors d'une mise à jour dans une version précédente.

  • Correction d’une erreur qui survenait lors du dimensionnement des portiques. Cette erreur pouvait se produire dans le cas de poutres de profondeur variable dont le plan supérieur n'était pas horizontal.

  • Correction d’une erreur dans l'option ‘Armatures transversales’ > ‘Égaliser tronçons d'armature’ dans l'éditeur de portiques. Cette erreur pouvait parfois apparaître lors de l'édition de la ‘Disposition’ après la sélection d'un tronçon.

  • Correction d’une erreur lors de la vérification de la résistance au feu des poteaux. Elle survenait dans certains cas, lorsque la valeur µfi était supérieure à 1.

  • Correction d’une erreur qui s’affichait lors de la vérification des nœuds en béton. Elle pouvait éventuellement se produire dans le cas d’avoir défini plusieurs poutres métalliques connectées à un poteau en béton pendant le processus de calcul de l'ouvrage sans obtenir l'armature.

  • Amélioration de l'importation des ouvrages provenant de BIMserver.center et ceux créés à partir d'un IFC. Dans certains cas, en fonction de la définition des poteaux dans le logiciel source, la position et le point fixe de certains poteaux n'étaient pas interprétés correctement.

  • Amélioration du ‘Récapitulatif sur une sélection d’éléments’ dans CYPE 3D et CYPECAD. La langue est désormais prise en compte pour les récapitulatifs et les plans.

  • Amélioration du dimensionnement des dalles pleines et des planchers réticulés. Il est maintenant possible d'attribuer des charges associées à des hypothèses de séisme statique de l'utilisateur.

  • Amélioration du dessin des longueurs de poutrelles à l'écran et dans les plans. Auparavant, il n'était pas affiché pour les poutrelles dont la longueur était inférieure à la longueur du texte.

  • Amélioration du ‘Dessin de plans’ avec les plans des portiques de poutres. Dans certains cas, après le déplacement d'un portique, celui-ci n'était pas affiché dans sa nouvelle position, bien que le changement de position ait effectivement eu lieu.

  • Amélioration du plan des poutres inclinées. Si l'option ‘Résumé des métrés’ a été sélectionnée, une case vide n'est plus affichée lorsqu'il n'y a pas de poutre en béton.

  • Amélioration des récapitulatifs ‘Ratios d'armature, par diamètre’, ‘Récapitulatif des éléments de fondation’ et ‘Récapitulatif des semelles filantes’. Auparavant, dans le cas où la norme béton sélectionnée était de type ACI, les aciers de type ‘Grade x’ étaient indiqués comme étant de ‘Degré x’.

  • Amélioration du panneau ‘Planchers inclinés/Dénivelés’. Les couleurs du fond d’écran blanc étaient toujours affichées, maintenant ce sont les couleurs du fond d’écran sélectionné qui sont affichées.

  • Correction d’une erreur dans l'option ‘Poinçonnement’. Elle se produisait lors de la définition d'un panneau délimité par deux poteaux allongés assemblés à leurs extrémités par des poutres, et ce panneau se trouvait à l'intérieur d'un autre.
  • Amélioration de la recherche de références. La recherche de références pour les murs de cisaillement n'était pas effectuée.

  • Amélioration de la création d'ouvrages à partir d'un ouvrage de CYPE 3D. La bibliothèque de profilés en aluminium est désormais importée.

  • Amélioration de la vérification d’incendie des poutres. Les poutres incorporées aux murs et les poutres supérieures sont désormais vérifiées.

  • Correction d’une erreur  lors de l'introduction de murs. Elle pouvait survenir lors de l'introduction d'un mur dans un ouvrage ouvert après avoir inséré des murs avec un diagramme des pressions défini.

  • Amélioration du dessin des axes des poutres dans les plans. Dans certains cas, avec des poutres se faisant face et en fonction de l'angle entre elles, l'axe de l'une d'entre elles pouvait sortir du niveau.
  • Correction d’une erreur qui pouvait apparaître lors de l'édition de l’armature d'un portique après avoir modifié la largeur d'une poutre en contact avec un panneau.

  • Amélioration de l’option ‘Attribuer 'Armature de base / Treillis soudé'’. Dans certains cas, si des planchers avec des épaisseurs différentes se trouvaient sur le même niveau, il n'était pas possible d'attribuer une armature de base valide pour le plancher sélectionné.

  • Correction d’une erreur dans la génération des plans de niveau. Elle pouvait se produire si les plans de niveau et les plans de portiques de poutre étaient générés en même temps et que les plans de niveau affichaient les détails des plaques d'ancrage. Au lieu d'afficher les détails des plaques d'ancrage, il est possible que certains portiques de poutres soient affichés.

  • Amélioration de l’option ‘Renuméroter’ dans ‘Poteaux, noyaux et amorces’. Si la référence initiale était P01, la référence suivante générée était P2. Dans la version 2025.d, il s'agit de P02.

  • Amélioration des ‘Captures sur fonds de plan’. Il y a maintenant une sélection pour l'onglet ‘Entrée de poteaux’ et une autre sélection pour tous les autres onglets. De plus, à chaque ouverture du logiciel, les dernières sélections effectuées sont conservées.

  • Correction d’une erreur dans le plan du tableau des poteaux qui pouvait se produire si le diamètre des épingles à l’amorce est différent du diamètre des cadres.

  • Correction d’une erreur lors de l'ouverture d'un ouvrage affichant le message « (trv) != NULL ». Cette erreur est due à une incohérence dans les données de la liaison de plusieurs poutres. Un message est maintenant affiché pour refaire la géométrie à cette liaison.

  • Amélioration du panneau ‘Options de dimensionnement’ qui s'affiche lors du calcul d'un ouvrage. Si aucune des options possibles ne peut être activée, elle n'est pas affichée. Cette condition n'était pas remplie correctement dans les options ‘Simplification du modèle de calcul’.

  • Correction d’une erreur lors de la définition d'un cartouche. L'erreur se produisait systématiquement si le nom attribué comportait plus de huit caractères.

  • Correction d’une erreur qui pouvait se produire dans le processus de modélisation des dalles alvéolées et des planchers mixtes. Elle pouvait s’afficher lorsque les poutres latérales de ces panneaux étaient presque parallèles à la direction des dalles ou des planchers mixtes.

  • Amélioration de l’éditeur des portiques de poutres. L'option ‘Centrer dans la poutre’ n'avait aucun effet. Cela a commencé à se produire dans la version 2025.b en raison des modifications apportées pour utiliser l'accélération matérielle dans cet éditeur.

  • Amélioration de l’éditeur des portiques de poutres. En quittant l'éditeur sans n’avoir rien modifié, les vérifications ne sont plus effectuées. Dans la version 2025.c, par erreur, il a été fait en sorte qu'elles soient toujours effectuées.

  • Correction d’une erreur lors de la consultation des efforts d'un poteau avec des connexions de poutres à différentes hauteurs dans un niveau.

  • Amélioration de l’exportation de barres des structures 3D intégrées au format IFC. Elles sont désormais exportées en tant que poutres ou poteaux en fonction de leur disposition (de la même manière que dans la vue 3D).

  • Amélioration de l’exportation de poutres au format IFC. Si l'une des options de ‘Critère de numérotation des poutres’ est active, la référence de la poutre est désormais exportée en tenant compte de l'option sélectionnée.

  • Amélioration de la visualisation des isovaleurs. La couleur des textes est désormais déterminée par la brillance du fond sur lequel ils sont affichés, avec un choix entre le noir et le blanc pour une meilleure lisibilité.

  • Correction d’une erreur qui se produisait lors du dessin d'éléments de fondation. Elle pouvait survenir dans de rares cas lorsque des poutres de liaison ou de redressement se chevauchaient avec d'autres dans un élément de fondation. Désormais, une alerte s'affiche lors de l'enregistrement du niveau.

  • Amélioration du dessin du point fixe des poteaux dans le plan d'implantation. Dans le cas d'un poteau avec un déplacement et un angle différent de 0, il était dessiné sans tenir compte de la rotation du poteau.

  • Amélioration de l’éditeur des portiques de poutres. Il est désormais possible d'éditer des portiques après avoir perdu les résultats de l’ouvrage en raison d'une modification dans la saisie des données. Si les données disponibles du portique ne sont pas cohérentes, certains portiques peuvent ne pas pouvoir être édités en raison des modifications qui y ont été apportées.

  • Amélioration de la vue 3D des pieux. Ils sont désormais affichés avec leur longueur réelle.

  • Correction d’une erreur qui pouvait se produire lors de l'ouverture d'un ouvrage, après la suppression d'un niveau où des éléments constructifs de type ‘Parapet’ avaient été définis.

  • Amélioration de la génération des boulons ‘Dans les coins’. Dans certains cas, pour des poteaux tournés de plus de 45º, les boulons correspondant à l'un des coins n'étaient pas générés correctement.

  • Amélioration du récapitulatif des distorsions des poteaux. Si un poteau est exempté dans un niveau, il est pris en compte pour générer une seule travée, au lieu de deux, comme c'était le cas auparavant.

  • Amélioration du dimensionnement des planchers réticulés. Auparavant, dans le cas où il fallait ferrailler une section avec plus de 255 barres de diamètre maximum, le logiciel affichait une alerte et ne poursuivait pas le dimensionnement. Dans ce cas, 255 barres du diamètre maximum sont actuellement disposées et le logiciel poursuit le dimensionnement du reste des éléments. Les barres ainsi dimensionnées sont affichées avec le texte ‘Insuf’ et une alerte du type ‘Armature hors de la table dans la zone de dalle’ apparaît dans le rapport de conception final.

  • Amélioration de la visualisation des isovaleurs, permettant dans certains cas un dessin beaucoup plus rapide. Cette amélioration est particulièrement sensible lorsque la gamme de couleurs sélectionnée est discrète et que le nombre de couleurs est important. Dans ces circonstances, le temps de visualisation était considérablement plus long, en fonction des valeurs affichées et de la géométrie des éléments, alors qu'il est désormais nettement plus rapide.

  • Correction d’une erreur qui se produisait dans le calcul lorsqu'une rampe n'était pas correctement définie. Dans ce cas, une alerte est d'abord émise et il vous est demandé si vous souhaitez continuer.

  • Correction d’une erreur qui pouvait survenir lors de l'obtention des métrés de portiques de poutres, lorsqu'un tronçon du portique correspondait à une poutre sous plancher et était en contact avec un vide et un plancher.

  • Correction d’une erreur dans l’option ‘Efforts dans les poteaux, noyaux et murs’ lors de la sélection d'un mur qui commence à un niveau supérieur à celui de la fondation.

  • Amélioration de la détection des éléments d’appui aux extrémités des rampes et des escaliers a été. Auparavant, les murs dont l'axe n'était pas défini au centre n'étaient pas traités correctement.

  • Amélioration de l'édition des portiques de poutres. En éditant à partir de l'option ‘Erreurs de poutres’, le texte des cadres était dessiné deux fois dans des positions différentes, ce qui les empêchait de s'afficher correctement.

  • Amélioration du recouvrement des barres d'armature longitudinale des poteaux lorsque l'option ‘Recouvrement en zone centrale du tronçon’ est activée. Auparavant, il se faisait comme indiqué en « 1 », et maintenant avec l'amélioration indiquée en « 2 » (voir image).

CYPE 3D

Implémentation de normes

La version 2025.d de CYPE 3D inclut l’implémentation des normes pour les structures en acier laminé et reconstitué soudé et les actions sismiques. Dans la section « Implémentation de normes et améliorations de leurs applications » des nouveautés de la version 2025.d, vous pouvez consulter les normes incluses dans tous les logiciels CYPE de cette version.

Les normes suivantes ont été ajoutées dans CYPE 3D :

  • Structures en acier laminé et reconstitué soudé
    • NTC-2018 (Italie)
  • Actions sur les structures. Séisme
    • NSCP 2015 (Philippines)
    • TBDY 2018 (Turquie)

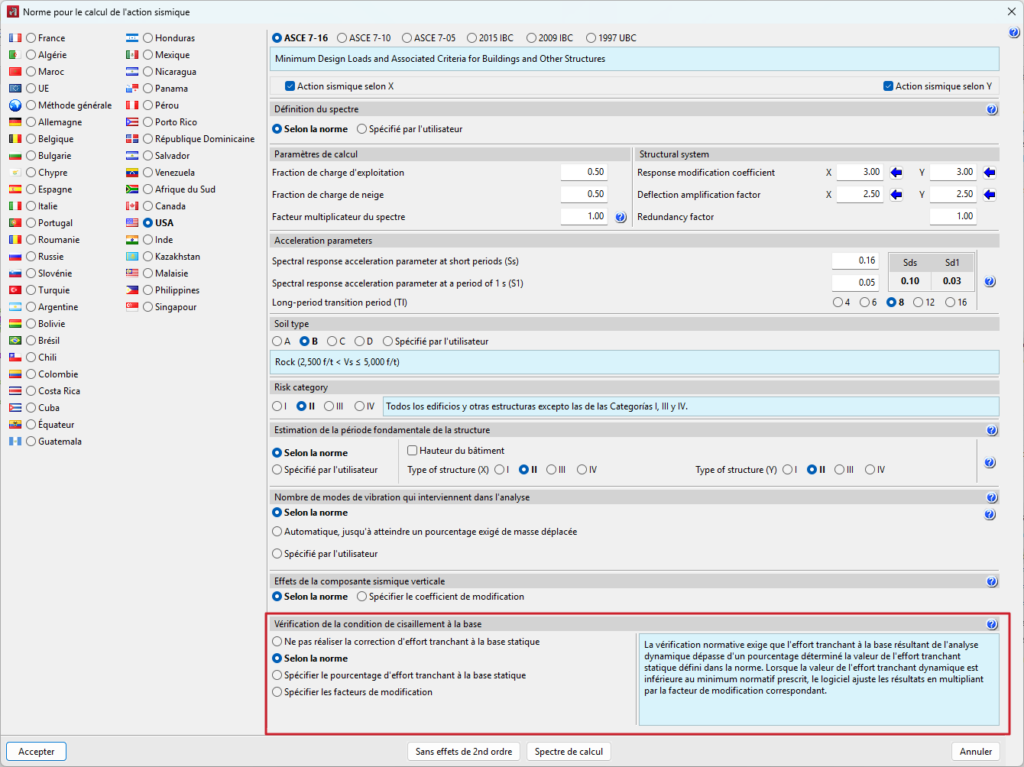

Vérification du cisaillement à la base

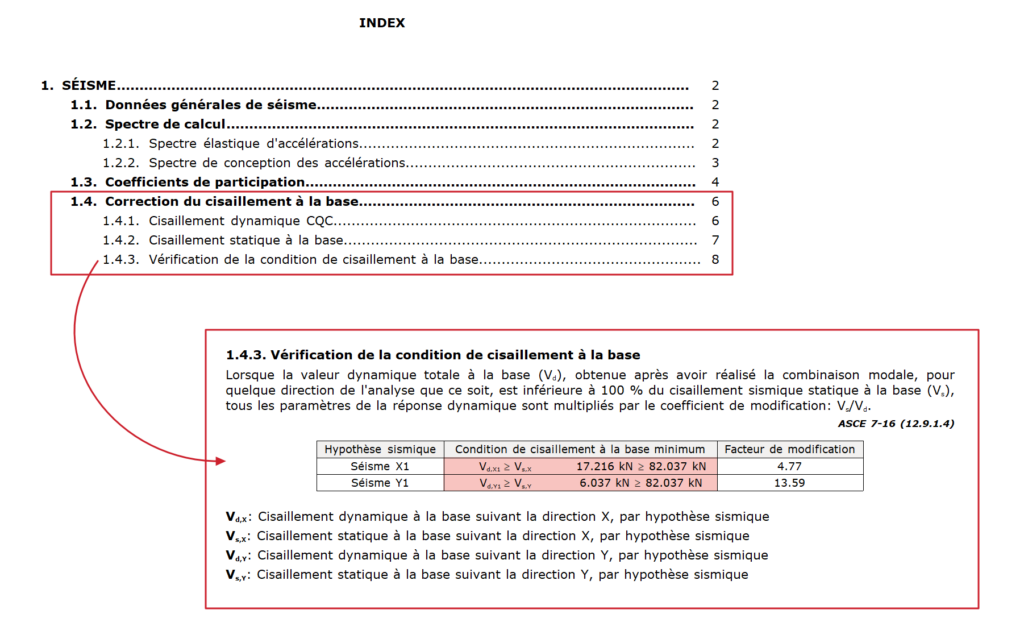

Certaines normes sismiques exigent le respect de la condition de cisaillement à la base minimum lors de l'application de la méthode dynamique modale-spectrale pour le calcul de l'action sismique.

À partir de la version 2025.d, la possibilité d'activer cette vérification, déjà implémentée dans les versions précédentes de CYPECAD, est également disponible dans CYPE 3D.

Pour plus d'informations, veuillez consulter les liens suivants :

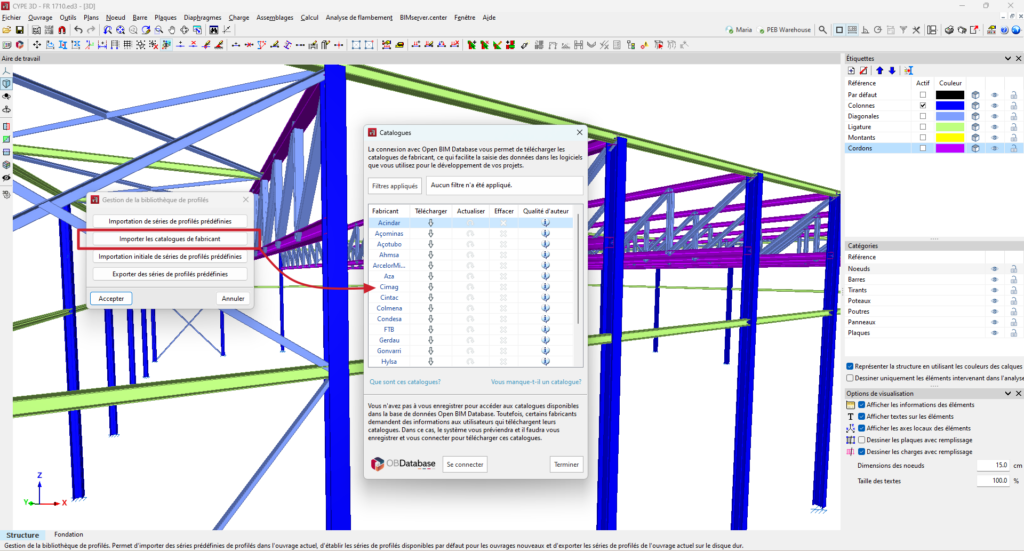

Catalogues des profilés de fabricants

Jusqu'à la version 2025.d, les bibliothèques de profilés des fabricants étaient intégrées directement dans le code du logiciel.

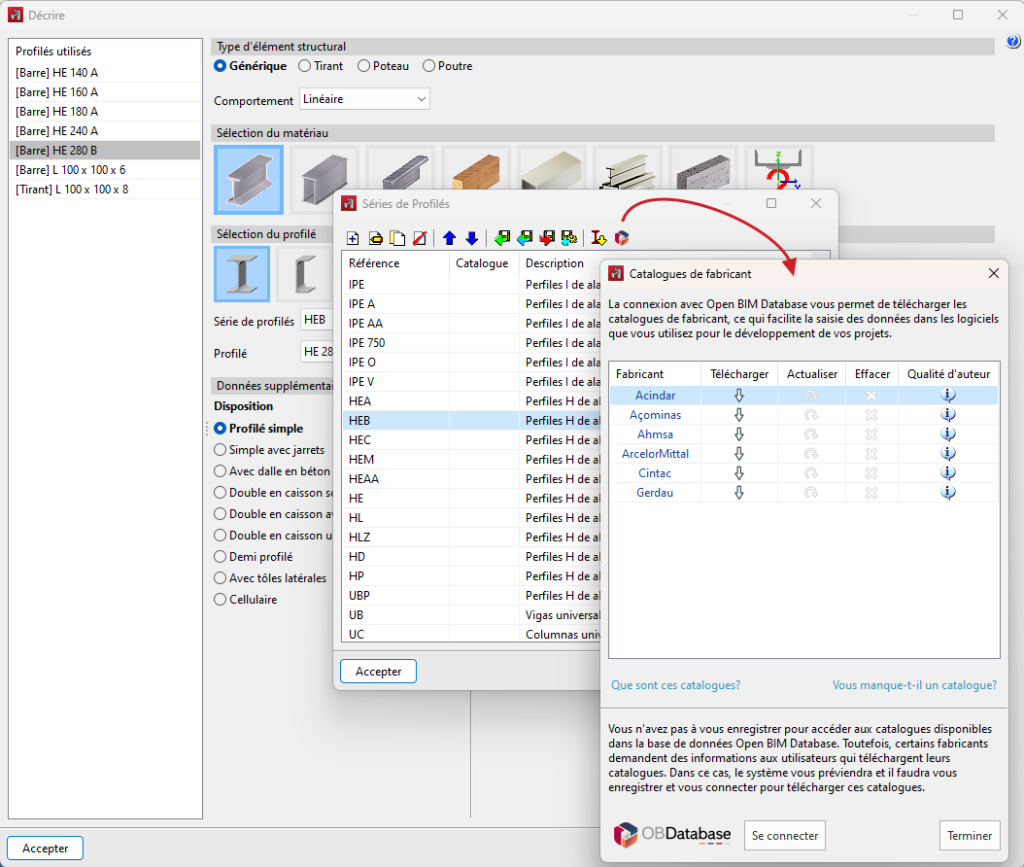

À partir de la version 2025.d, ces catalogues de profilés ont été déplacés dans Open BIM Database.

Cette amélioration facilite l'incorporation de nouveaux catalogues de fabricants et permet une gestion plus agile et plus efficace de la mise à jour et de la maintenance des catalogues existants.

Informations sur le poids par mètre de profilé dans le panneau de données de la section

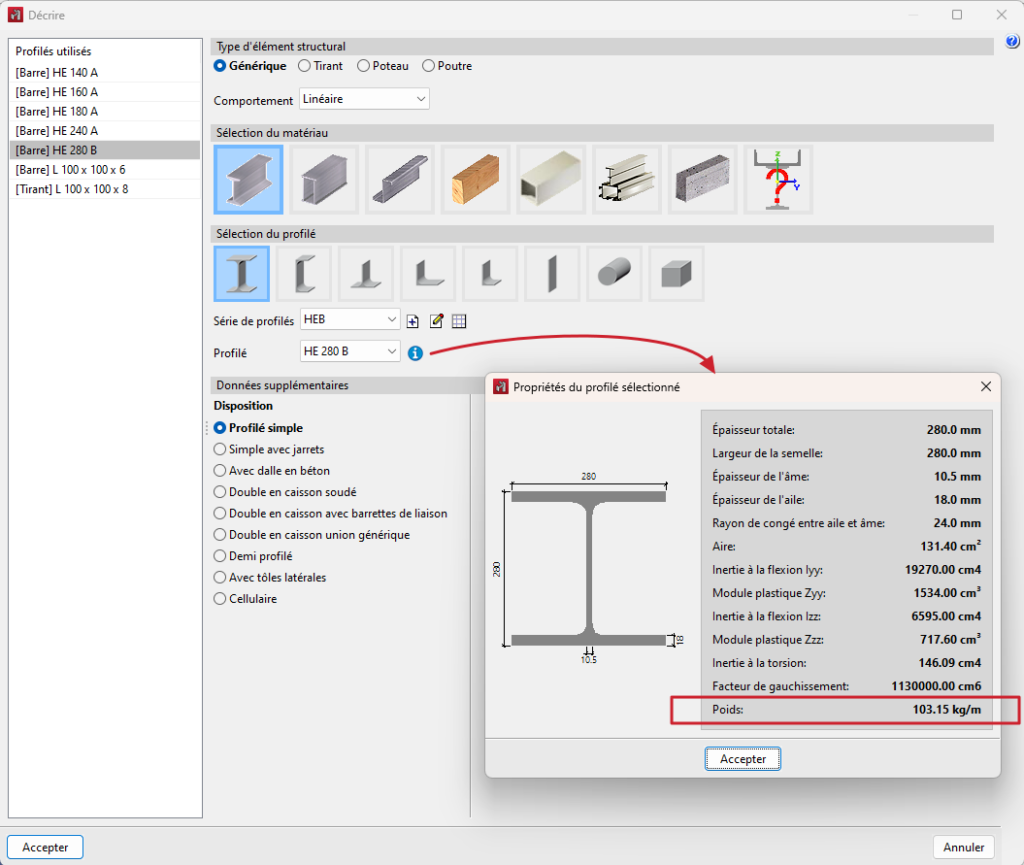

Depuis la version 2025.d de CYPE 3D, le panneau des propriétés du profilé sélectionné contient des informations sur son poids linéaire.

Portal frame generator

Implémentation de normes

La version 2025.d de Portal frame generator inclut l’implémentation des normes pour les structures en acier laminé et reconstitué soudé et les actions de vent. Dans la section « Implémentation de normes et améliorations de leurs applications » des nouveautés de la version 2025.d, vous pouvez consulter les normes incluses dans tous les logiciels CYPE de cette version.

Les normes suivantes ont été ajoutées dans Portal frame generator :

  • Structures en acier laminé et reconstitué soudé
    • NTC-2018 (Italie)
  • Actions sur les structures. Vent
    • CFE 2020 (Mexique)
    • NSCP 2015 (Philippines)

CYPE Connect / StruBIM Steel

Nouveaux modèles de calcul des barres

Dans le modèle d'analyse de l'assemblage, l'une des barres est définie comme l'élément porteur, à moins qu'une plaque d'ancrage n'ait été définie. Les autres barres sont connectées à cet élément, sur lequel les charges sont appliquées.

Jusqu'à la version 2025.d, les barres connectées à l'élément porteur n'avaient pas de liaisons extérieures, ce qui permettait de définir des forces dans la direction de chaque axe et des moments autour de chaque axe.

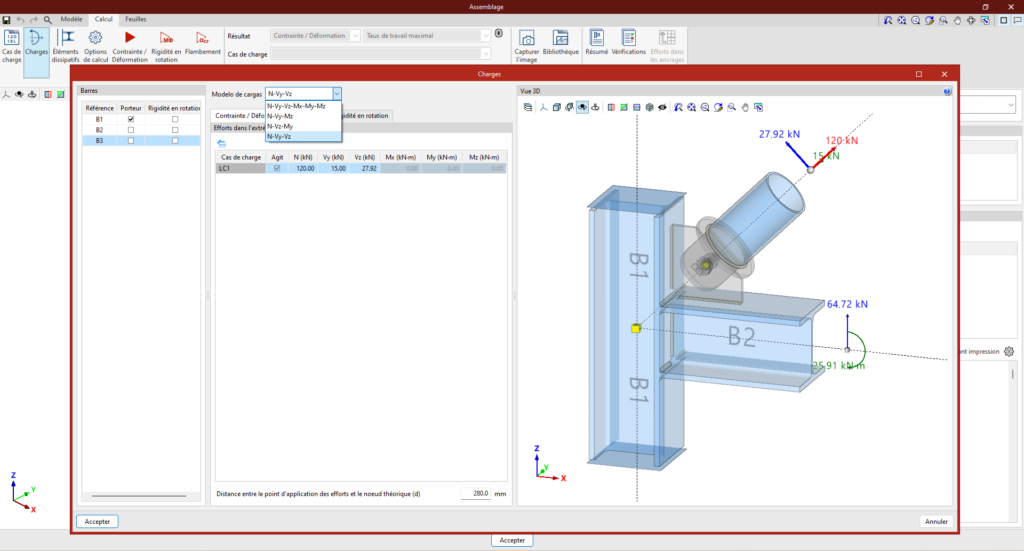

Dans la version 2025.d, différents modèles de charges et de coactions sont implémentés. Dans la section ‘Charges’, chaque élément non porteur comporte l'option ‘Modèle de calcul’, qui permet de choisir parmi les options suivantes :

  • N - Vy - Vz - Mx - My - Mz
    Il s'agit du modèle par défaut et de celui utilisé dans les versions précédentes. La fin de la barre ne comporte pas de liaisons extérieures, ce qui permet de définir les six efforts.

  • N - Vy - Mz
    Ce modèle permet de définir les charges dans le plan XY. L'extrémité de la barre est contrainte au déplacement dans l'axe z et à la rotation dans l'axe y.

  • N - Vz - My
    Ce modèle permet de définir des charges dans le plan XZ. L'extrémité de la barre est contrainte au déplacement dans l'axe y et à la rotation dans l'axe z.

  • N - Vy - Vz
    Dans ce modèle, l'extrémité de la barre est contrainte à la rotation et ne permet pas l'introduction de moments.

Ces nouveaux modèles sont utiles pour traiter différentes situations structurales. Par exemple :

Cas 1
La barre creuse est articulée dans le modèle structural et assemblée par un seul boulon. Si le modèle sans coactions est utilisé, un mécanisme instable peut être généré (Cas 1 - A). En changeant le modèle de charges à N - Vy - Vz, le modèle local de l'assemblage ressemble aux conditions de l'assemblage dans le modèle global de la structure (Cas 1 - B).

Cas 2
Deux cornières sont assemblées, l'une agissant comme un élément porteur et l'autre recevant une traction appliquée au centre de gravité de la section. Si le modèle sans coactions est utilisé, l'excentricité entre la charge et la liaison du profilé porteur génère un moment pénalisant (Cas 2 - A). En changeant le modèle de chargement à N - Vy - Vz, on obtient une répartition plus équilibrée des contraintes entre les deux profilés (Cas 2 - B).

Cas 3
L'excentricité de la barre diagonale génère un moment qui pénalise le jarret. Dans ce cas, le déplacement hors du plan formé par la poutre et la diagonale étant contraint, le modèle local de l'assemblage est plus proche du modèle global en sélectionnant le modèle N - Vz - My (Cas 3 - B).

Récapitulatif des assemblages avec images

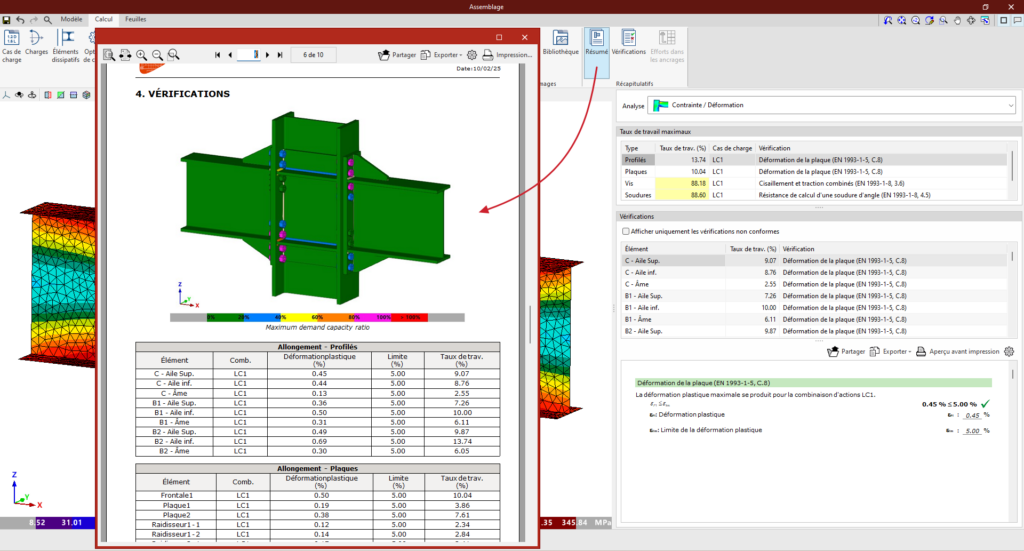

À partir de la version 2025.d, les récapitulatifs des assemblages permettent d'inclure des images des assemblages.

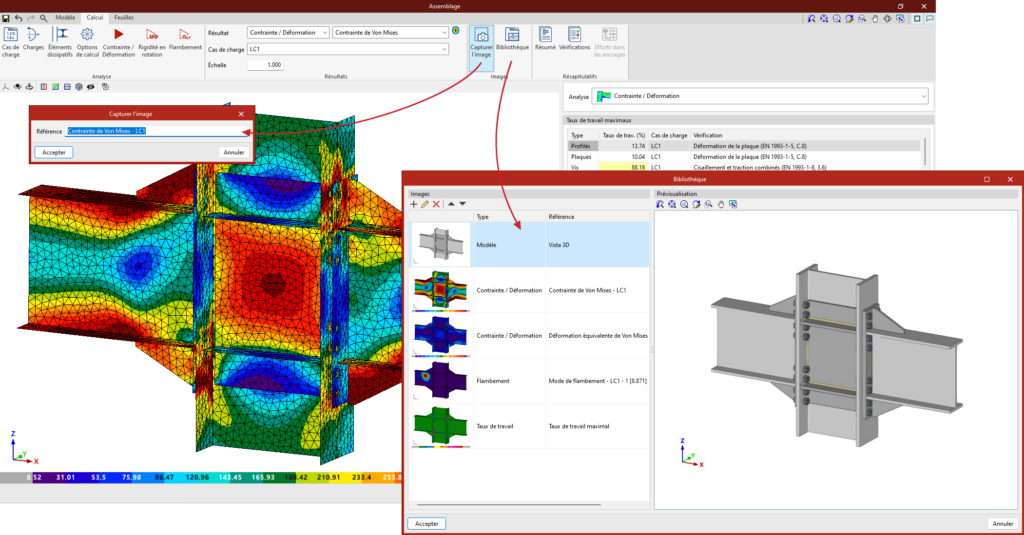

Dans les onglets ‘Modèle’ et ‘Calcul’, la section ‘Images’ a été ajoutée au ruban de boutons. Cette section offre un outil pour capturer des images, ainsi qu'une bibliothèque pour les gérer.

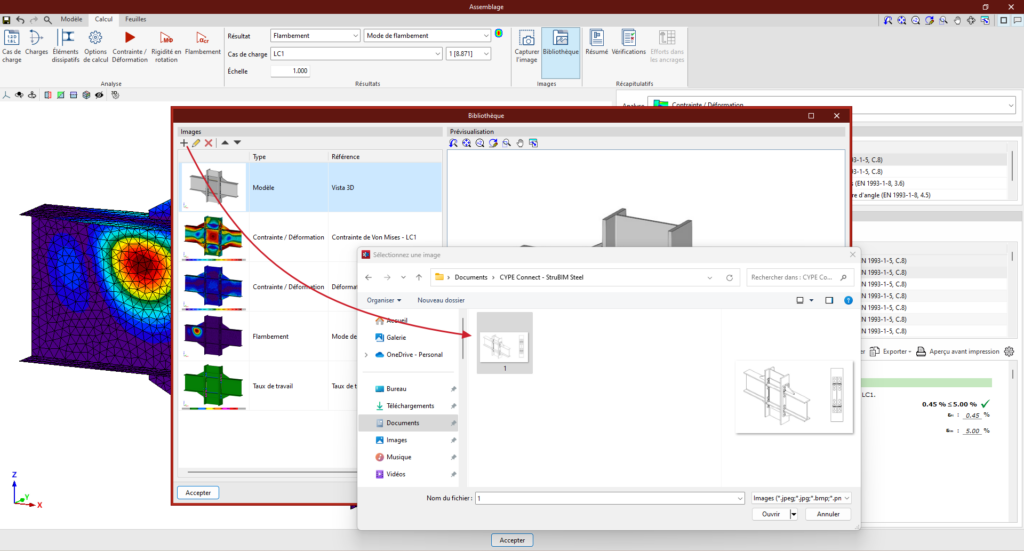

En cliquant sur ‘Capturer l'image’, une capture de la vue 3D est générée et enregistrée dans la bibliothèque d'images. L'utilisateur peut lui attribuer une référence, qui sera le texte affiché au bas de l'image dans le récapitulatif. En outre, en fonction du type de vue 3D, l'image possède une typologie spécifique, qui détermine dans quel chapitre du récapitulatif elle sera incluse.

  • Les images capturées à partir de l'onglet ‘Modèle’ apparaîtront dans la section ‘Composants de l'assemblage’.

  • Les captures de la vue ‘Taux de travail maximal’ seront incluses dans la section ‘Vérifications’.

  • Les images des vues des résultats d'isovaleurs de l'analyse ‘Contrainte/Déformation’ seront ajoutées à la section ‘Contrainte/Déformation’.

  • Les captures des résultats de flambement apparaîtront dans la section ‘Flambement’.

La taille des images dans le récapitulatif est définie par défaut, mais les utilisateurs peuvent redimensionner les images en fonction de leurs besoins.

En plus des captures des vues 3D, il est possible d'ajouter des images supplémentaires à la bibliothèque. Pour ce faire, il suffit de cliquer sur l'icône ‘Ajouter’ dans la liste des images de la bibliothèque.

Aucune perte de résultats pour les modifications qui n'affectent pas le modèle d'éléments finis

Jusqu'à la version 2025.d, toute modification des opérations entraînait la perte des résultats du modèle d’éléments finis, même si ces modifications n'affectaient pas le modèle analytique. Toutefois, à partir de la version 2025.d, les résultats seront conservés tant que les modifications n'altèrent pas le modèle analytique, seules les vérifications nécessaires étant mises à jour.

Les paramètres qui peuvent être modifiés sans perdre les résultats de l'analyse sont les suivants :

  • L'épaisseur de gorge des cordons de soudure.
  • La classe de surface des soudures.
  • La variation entre les différents types de cordons de pénétration.
  • Le lieu d'exécution des soudures et des vis.
  • Type d'électrode.

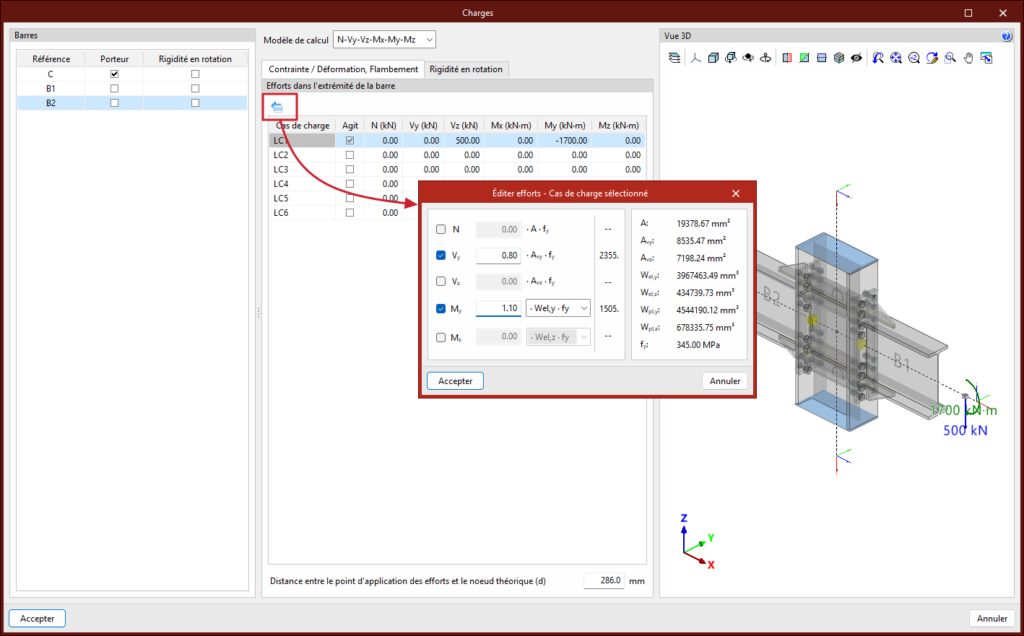

Outil de génération des charges

Dans la version 2025.d, un outil a été implémenté pour définir les charges appliquées à chaque élément en fonction des propriétés mécaniques de sa section. Dans le panneau d'édition des charges, dans le tableau des efforts de chaque barre, l'assistant apparaît pour modifier les efforts du cas de charge sélectionné.

Cet outil modifie la valeur du tableau de chaque effort par la nouvelle valeur calculée à partir d'un facteur défini par l'utilisateur, des propriétés mécaniques de la section de la barre et de la limite d'élasticité de l'acier de la barre. Le facteur peut être défini avec un signe positif ou négatif. À droite de chaque effort activé par l'utilisateur, l’effort calculé est affiché. Sur le côté droit du panneau, les propriétés mécaniques de la section de la barre sont affichées.

Cet outil est utile, par exemple, lorsqu'il est nécessaire de concevoir les assemblages avec une résistance plus élevée que celle des barres assemblages, comme indiqué dans les différentes normes de conception sismique.

Dessin des indices de vis et d'ancrages en vue 3D

Le dessin de l'indice de chaque vis, ancrage ou élément de fixation en bois est implémenté dans la vue 3D de l’assemblage.

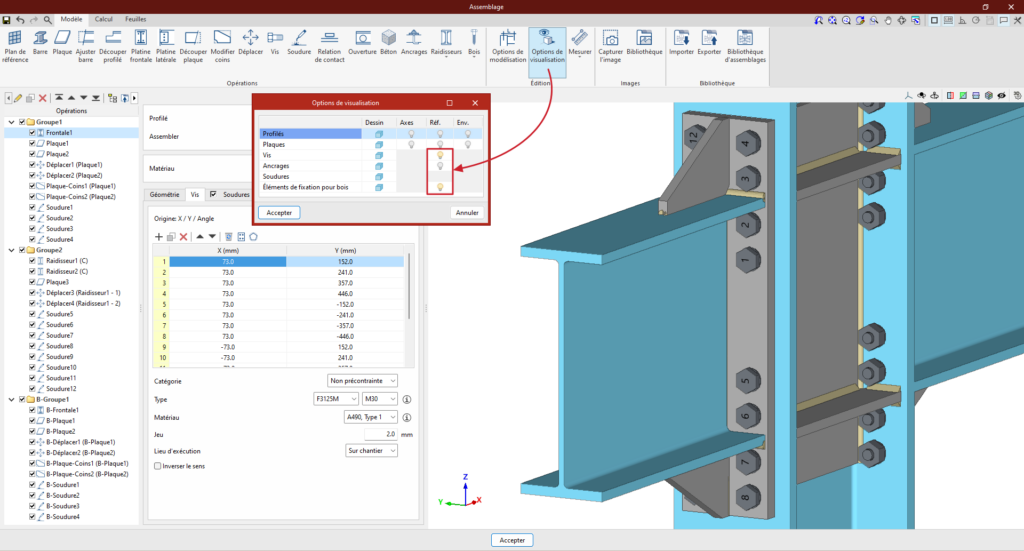

Les options permettant d'afficher ou de masquer ces indices sont activées dans ‘Options de visualisation’.

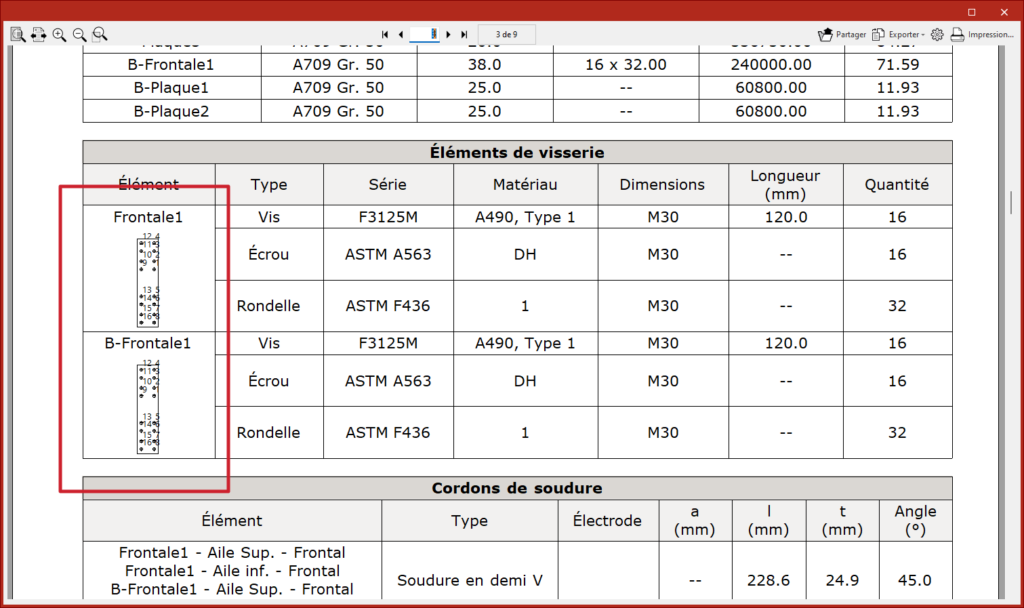

Schéma de disposition des vis dans le récapitulatif

Depuis la version 2025.d, un petit schéma avec la disposition des vis pour chaque opération est inclus dans la section de définition des vis du récapitulatif.

Importation des nœuds

Dans la version 2025.d, l'importation des nœuds définis dans le modèle structural est implémentée.

Cette tâche peut être effectuée lors de l'importation de structures à partir de CYPE 3D, ETABS® ou SAP 2000®. Un nœud sera créé avec la même référence que le nœud dans le modèle structural et les mêmes barres.

Dans les versions précédentes, une détection géométrique était effectuée sur la base des extrémités des barres.

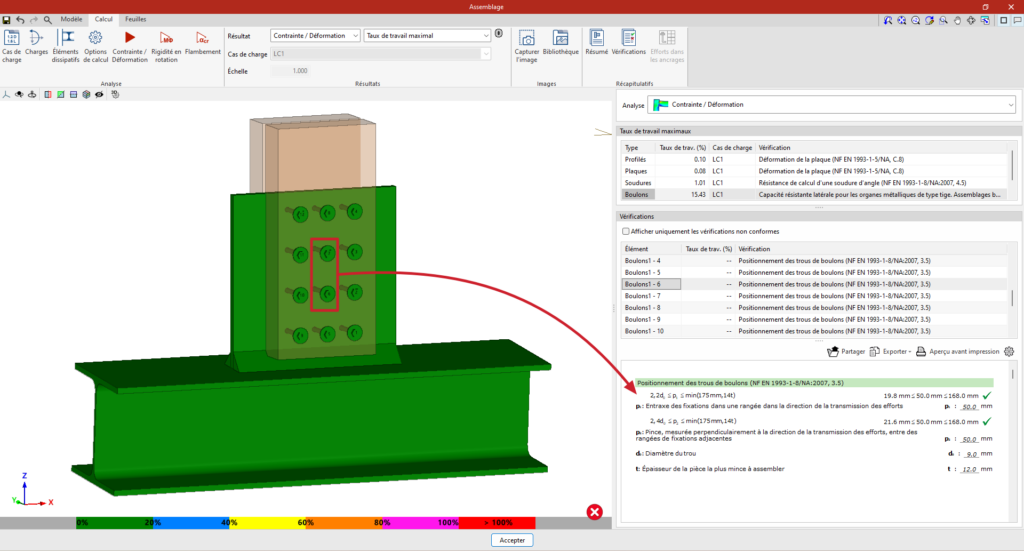

Considération de la zone non filetée de la tige dans la vérification de cisaillement des vis

Jusqu'à la version 2025.d, la vérification de cisaillement des vis était effectuée en considérant le cas le plus défavorable : que le plan de coupe traverse la zone filetée de la tige.

À partir de la version 2025.d, en fonction des plaques à assembler et de la longueur de la partie filetée, le logiciel évalue si le plan de coupe se trouve dans la partie filetée ou non filetée de la tige.

Lorsque les épaisseurs des plaques à assembler sont différentes, le plan de coupe peut varier en fonction du sens d'insertion de la vis, en passant par l'une ou l'autre zone. Dans ces cas, la vis doit être évaluée dans les deux sens et, si dans l'un d'eux le plan de coupe passe par la zone filetée, cette condition doit être prise en compte dans la vérification.

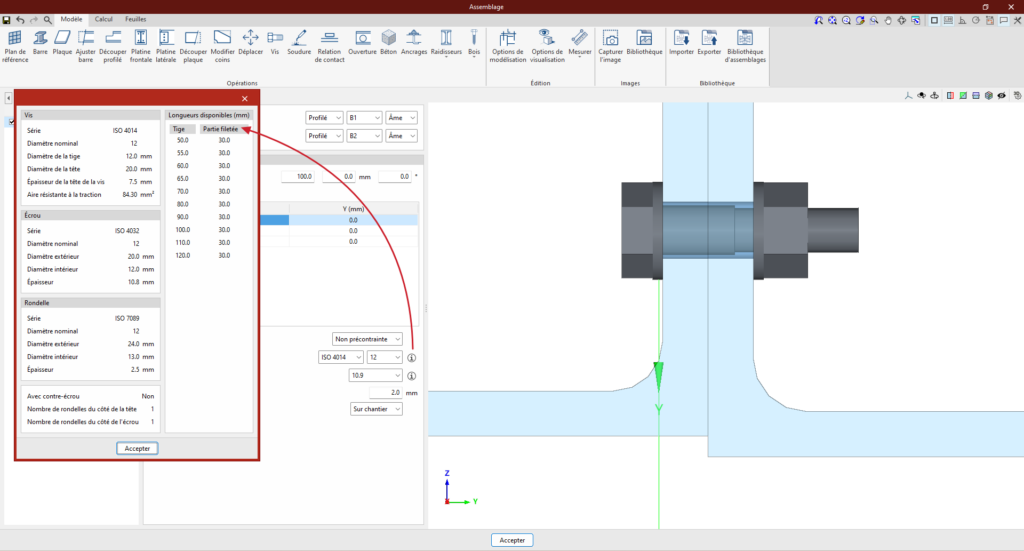

La longueur de la partie filetée est incluse dans la bibliothèque de vis. Les séries de vis disponibles dans le logiciel ont été mises à jour pour intégrer cette information. Dans les projets créés avec les versions précédentes, les bibliothèques de vis attribuent à la zone filetée une longueur égale à celle de la tige, comme c'était le cas jusqu'à présent.

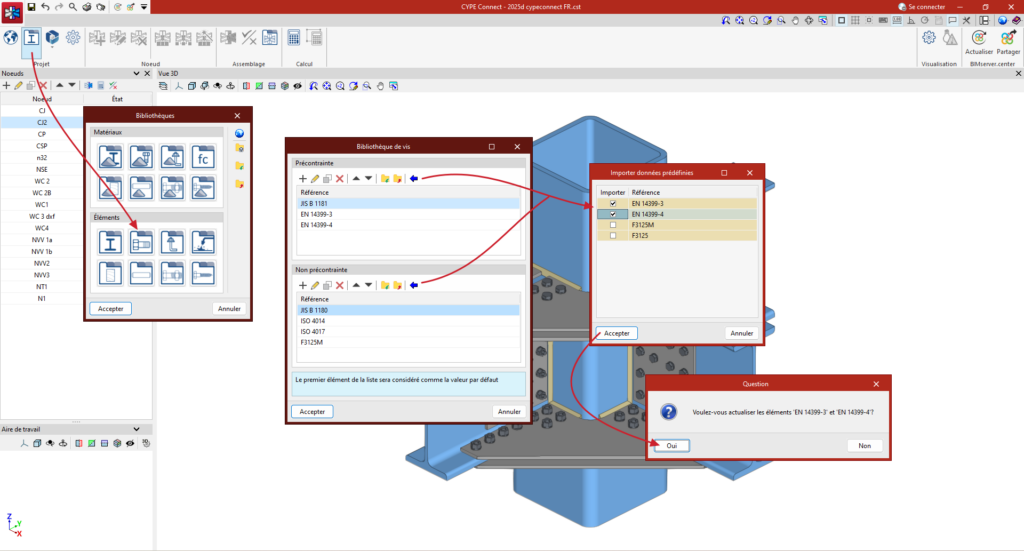

Grâce à la gestion des bibliothèques, il est possible d’actualiser les bibliothèques pour y inclure la longueur de la partie filetée. Pour ce faire, il suffit de cliquer sur l'icône de la flèche bleue et de sélectionner la série à importer. Si vous disposez d'une bibliothèque utilisateur personnalisée, vous devrez suivre la même procédure pour mettre à jour les bibliothèques de vis, puis enregistrer à nouveau la bibliothèque personnalisée.

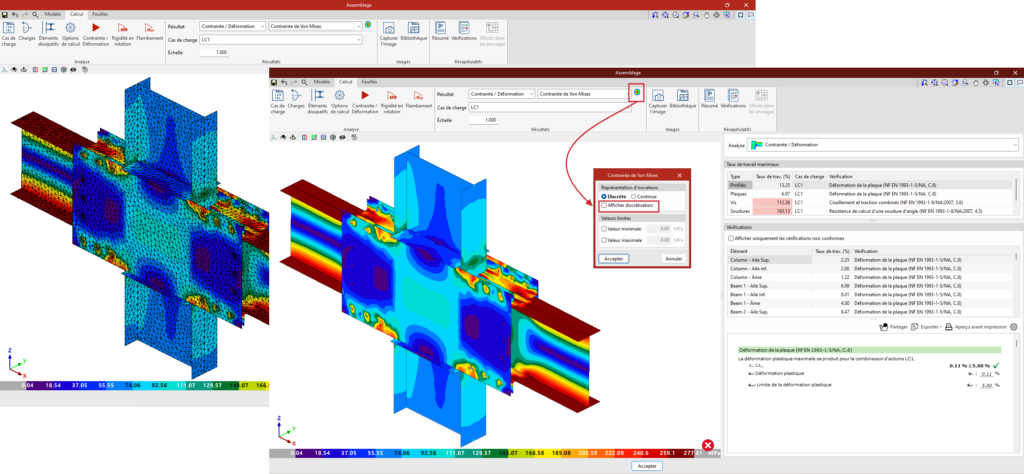

Visibilité de la discrétisation dans les vues d'isovaleurs

À partir de la version 2025.d, les vues des résultats par isovaleurs comprennent une nouvelle option permettant d'afficher ou de masquer le maillage des éléments finis.

Édition des couleurs

Depuis la version 2025.d, les couleurs de représentation des différents éléments sont configurables.

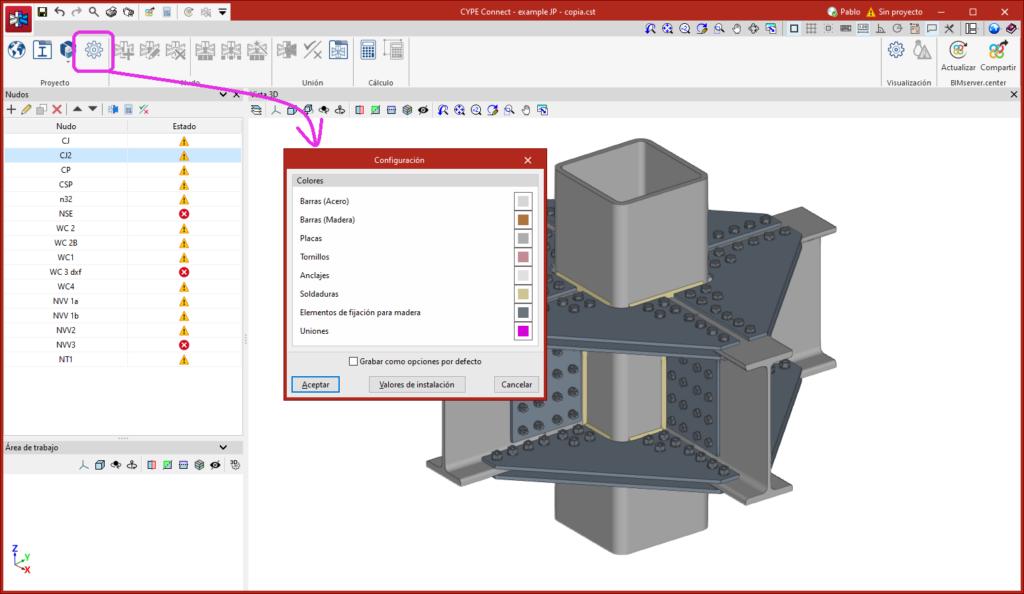

Cette personnalisation s'effectue à partir du menu ‘Projet’ > ‘Configuration’, où il est possible d'éditer les couleurs selon les préférences de l'utilisateur.

Cette fonctionnalité est encore plus pertinente lors de l'utilisation des nouveaux outils, incorporés dans cette version, pour inclure des images dans les récapitulatifs des assemblages.

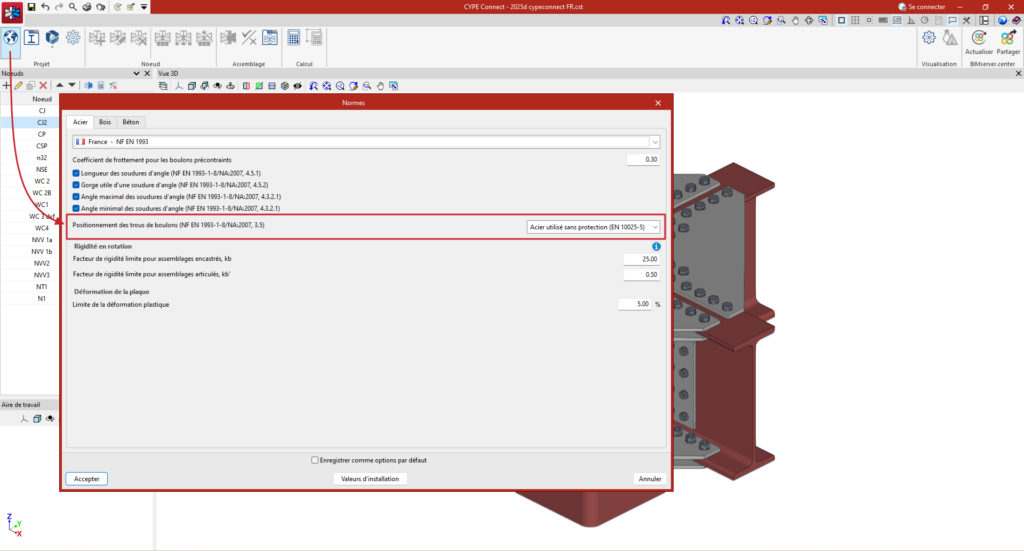

Désactivation de la vérification d’espacement par rapport au bord de la plaque pour les vis intérieures d'un groupe

Jusqu'à la version 2025.d, avec l'Eurocode et ses annexes nationales choisis comme norme acier, l’espacement entre l'axe d'une vis et les bords de la plaque de toutes les vis d'une opération était vérifié.

Toutefois, à partir de cette version, cette vérification ne doit pas être effectuée lorsque les vis sont situées à l'intérieur d'un groupe de vis.

Sélection du type d'acier pour les vérifications de la disposition des vis

La possibilité de sélectionner le type d'acier pour les vérifications de la disposition des vis a été implémentée.

Cette fonctionnalité est disponible lorsque l'Eurocode et ses annexes nationales sont utilisés comme norme d'acier.

Importation de barres de CYPE 3D à partir d'une sélection d'étiquettes

Depuis la version 2025.d de CYPE Connect, l'assistant d'importation comporte une nouvelle étape qui permet de sélectionner les barres à importer en fonction des étiquettes qui leur sont attribuées.

Cette option est disponible exclusivement pour les modèles provenant de CYPE 3D.

CYPE Connect

Outil de calcul des assemblages sélectionnés à partir de la liste des nœuds

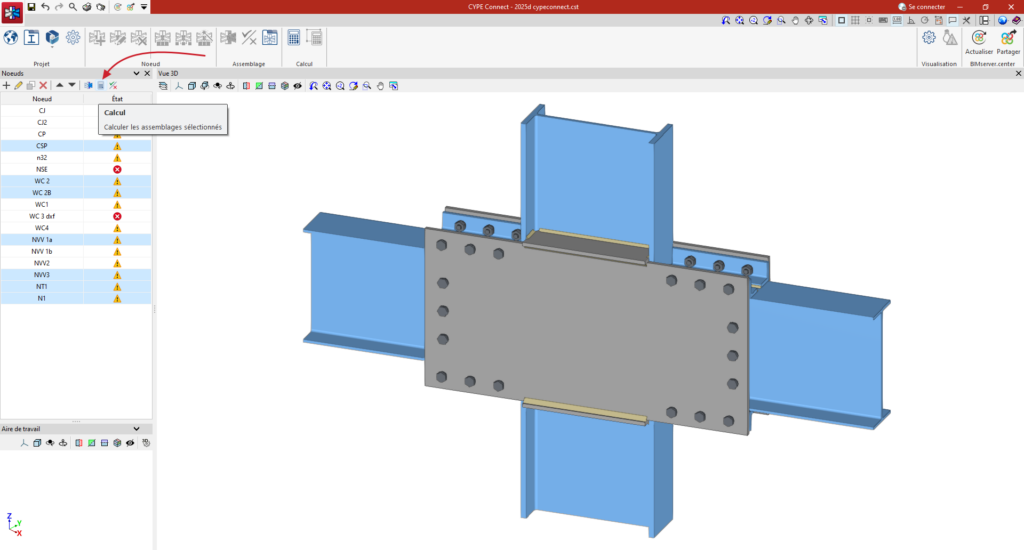

Dans la version 2025.d, CYPE Connect intègre un nouvel outil permettant de calculer les assemblages sélectionnés directement à partir de la liste des nœuds.

Dans les versions précédentes, le logiciel permettait de calculer les assemblages sélectionnés, mais cette sélection devait être faite exclusivement à partir de la vue 3D de la structure.

Avec cette mise à jour, l'outil, situé en haut de la liste des assemblages, permet de sélectionner et de calculer les assemblages directement à partir de cette liste.

StruBIM Steel

Importation de la grille définie dans CYPE 3D

Dans la version 2025.d, il est possible d'importer la grille de CYPE 3D dans StruBIM Steel.

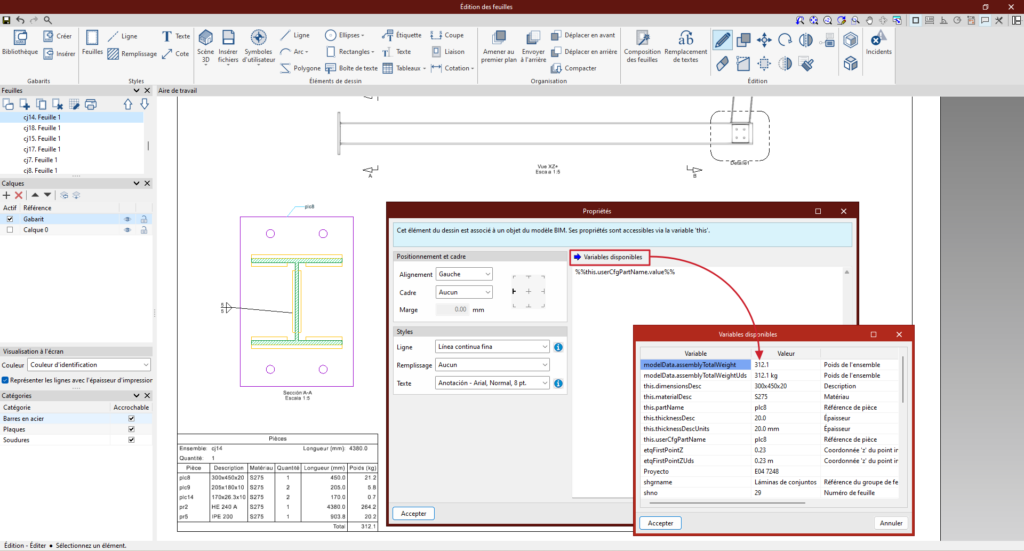

Nouvelle variable pour inclure le poids dans les feuilles des ensembles

Dans la version 2025.d de StruBIM Steel, une nouvelle variable de poids total de l’élément a été incluse afin de pouvoir l'ajouter aux feuilles des ensembles.

StruBIM Shear Walls

Plans des murs de cisaillement

La version 2025.d de StruBIM Shear Walls intègre des outils qui permettent la génération automatique ou manuelle de plans avec les sections des murs de cisaillement conçus dans le logiciel, facilitant ainsi la documentation graphique des conceptions.

Dans ‘Options de génération’, il est possible de définir :

  • Format de feuille
    Permet de définir le format des feuilles générées :
    • L'option ‘Type’ permet de sélectionner un fond de plan afin que la feuille adopte le format qui lui est associé.
    • L'option ‘Vide’ permet de définir manuellement le format de la feuille.

  • Organisation
    Détermine le groupe de feuilles dans lequel les feuilles générées seront insérées.

  • Options de représentation
    Cette section contient les options suivantes :
    • Représenter les sections avec un détail pour chaque segment : permet de choisir entre deux modes de représentation. Si l'option est désactivée, la section entière est présentée avec toutes ses armatures. Si elle est activée, un schéma général de la section est présenté avec des détails spécifiques pour chaque segment.
    • Afficher le nombre total de barres dans les éléments de rive : lorsque cette option est activée, les étiquettes d'armature des éléments de rive affichent le nombre total de barres verticales (par exemple, 14 #10). Lorsqu'elle est désactivée, le nombre de calques et le nombre de barres par calque sont affichés (par exemple, 2x7 #7).
    • Afficher la longueur des barres : ajoute les longueurs des barres aux étiquettes des barres horizontales.
    • Afficher les longueurs et les espacements avec les unités.
    • Diviseur d'échelle pour le dessin des sections.
    • Diviseur d'échelle pour le dessin des détails de segments.
    • Facteur de multiplication de la taille de représentation de la section transversale des barres.

  • Étiquettes
    • Inclure la référence du mur dans le titre des dessins.

  • Symboles
    Permet de définir les symboles ou abréviations utilisés dans les textes, notes et explications qui apparaissent sur les étiquettes.

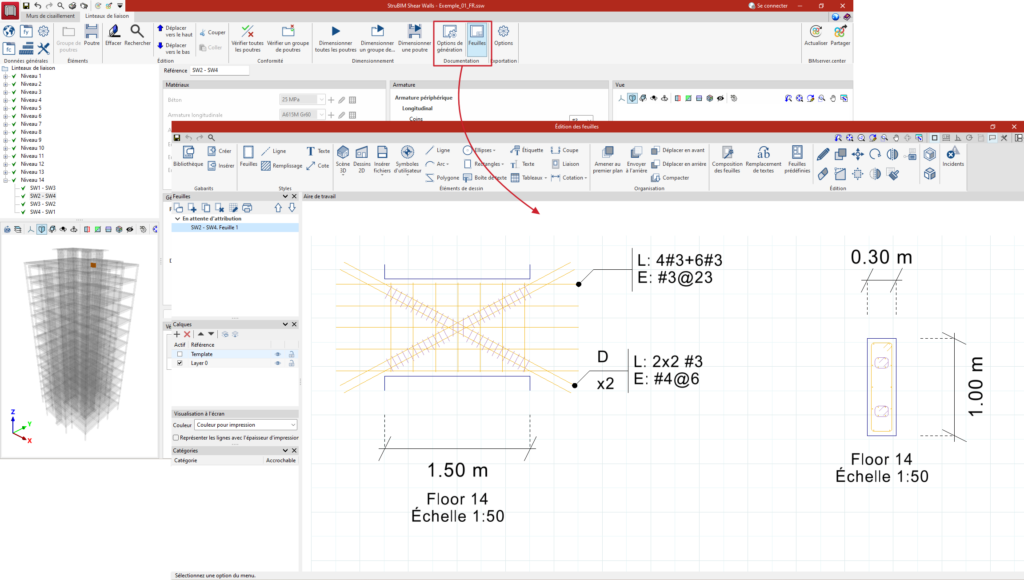

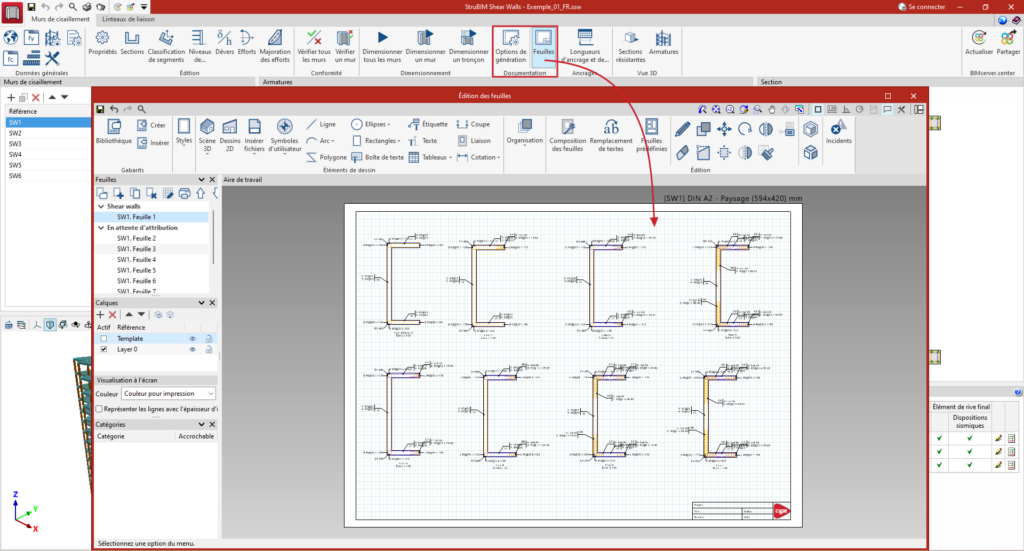

En cliquant sur l'icône ‘Feuilles’ dans le groupe de boutons ‘Documentation’, vous accédez à l'éditeur de feuilles du mur sélectionné.

La première fois que vous entrez dans cette section, le logiciel vous demande si vous souhaitez générer automatiquement la composition prédéfinie des feuilles. Si la réponse est oui, une feuille est créée pour chaque section du mur. La représentation de chaque feuille dépendra de la configuration sélectionnée dans les ‘Options de génération’, pouvant montrer un dessin détaillé de la section entière ou un schéma général avec des détails spécifiques pour chaque segment.

L'environnement de travail de l'éditeur des feuilles est similaire à celui de Open BIM Layout, dont les détails sont disponibles sur ce lien. Cet éditeur de plans est également intégré à d'autres logiciels tels que CYPE Connect et StruBIM Steel.

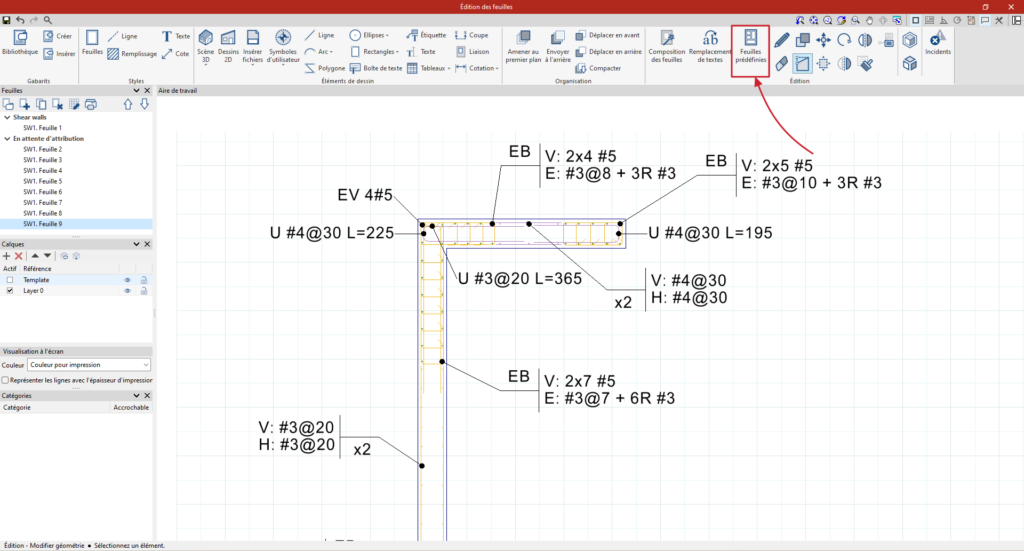

La génération automatique des dessins des feuilles peut se faire en accédant à la section ‘Feuilles’ pour la première fois ou à partir de l'option ‘Feuilles prédéfinies’. Selon les paramètres établis dans ‘Options de génération’, le logiciel génère les dessins des sections avec les étiquettes des armatures.

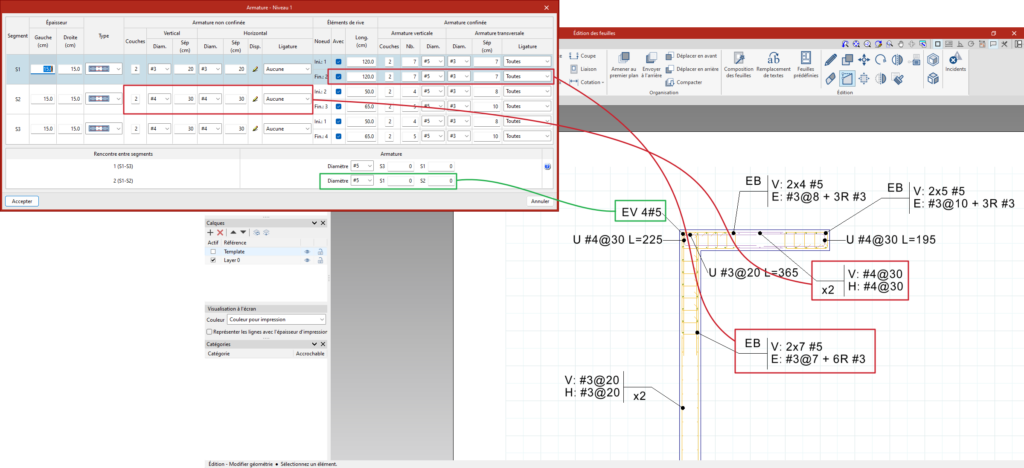

Chaque paquet d'armatures de chaque segment est représenté dans le plan avec une étiquette. En outre, des étiquettes sont incluses pour les barres de l'armature transversale des liaisons, telles que les barres en U ou les barres en L, si elles sont utilisées.

Plans des linteaux de liaison

Comme pour les plans de coupe des murs, la version 2025.d implémente également les plans des linteaux de liaison.

Dans ce cas, le logiciel représente, pour chaque poutre, une élévation et une coupe transversale, en étiquetant l’armature périphérique et les diagonales.

CYPECAD MEP

Catalogues de fabricants de ventilo-convecteurs

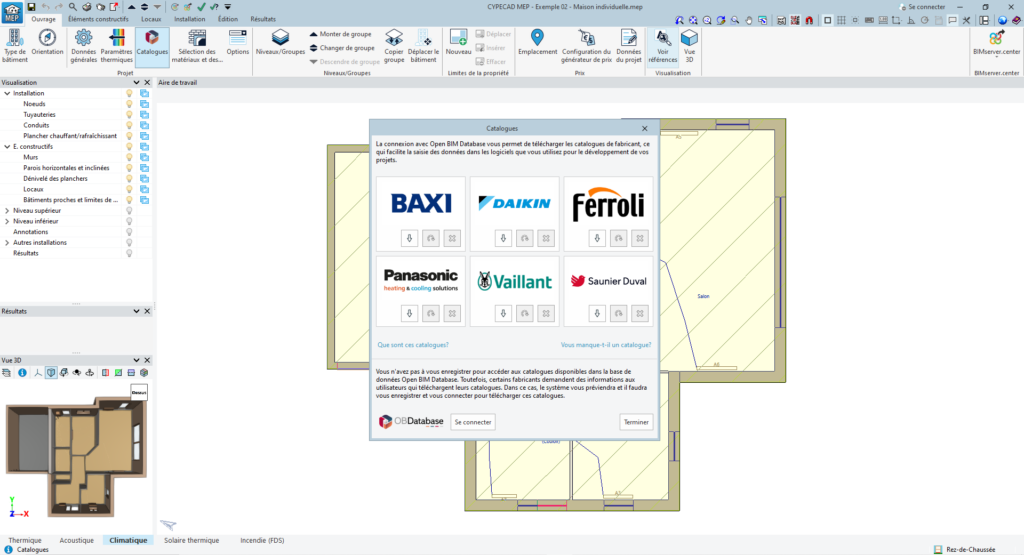

Dans la version 2025.d de CYPECAD MEP, il est possible d'accéder aux catalogues des fabricants de ventilo-convecteurs disponibles dans la Open BIM Database.

Cette nouvelle fonctionnalité permet aux spécialistes de travailler avec des produits réels et des spécifications techniques détaillées, optimisant ainsi l'intégration entre la conception et l'exécution des projets.

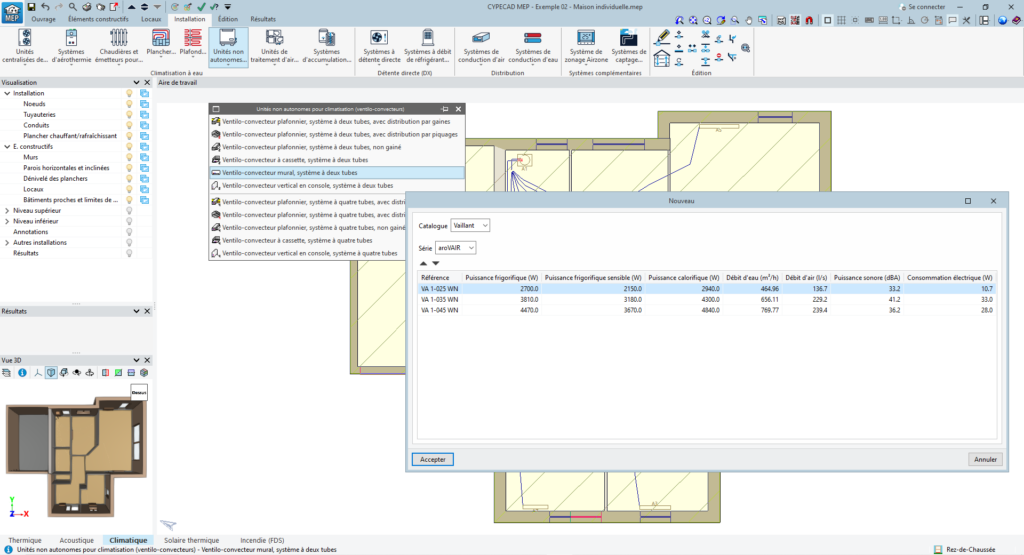

Pour gérer ces catalogues, le bouton ‘Catalogues’ a été ajouté à l'onglet ‘Ouvrage’ de la barre d'outils, inclus dans l'onglet ‘Climatisation’.

Les catalogues peuvent contenir des modèles de ventilo-convecteurs des types suivants :

  • Ventilo-convecteur plafonnier, système à deux tubes, avec distribution par gaines
  • Ventilo-convecteur plafonnier, système à deux tubes, avec distribution par embouchures tubulaires
  • Ventilo-convecteur plafonnier, système à deux tubes, non gainé
  • Ventilo-convecteur à cassette, système à deux tubes
  • Ventilo-convecteur mural, système à deux tubes
  • Ventilo-convecteur vertical en console, système à deux tubes
  • Ventilo-convecteur plafonnier, système à quatre tubes, avec distribution par gaines
  • Ventilo-convecteur plafonnier, système à quatre tubes, non gainé
  • Ventilo-convecteur à cassette, système à quatre tubes
  • Ventilo-convecteur vertical en console, système à quatre tubes

Désormais, lors de la définition d'un type de ventilo-convecteur dans le projet, l'application demande à la fois le ‘Catalogue’ et la ‘Référence’ du produit choisi dans le projet. Pour simplifier la sélection, l'outil ‘Sélection par catalogue’ a été implémenté, qui lance une fenêtre avec toutes les informations des ventilo-convecteurs disponibles dans les catalogues téléchargés (puissance frigorifique, puissance calorifique, etc.). Cette fonctionnalité facilite non seulement la recherche de ventilo-convecteurs spécifiques, mais garantit également la sélection de produits adaptés au type d'installation.

L'incorporation de ces catalogues a été intégrée à la génération des récapitulatifs des métrés et des estimatifs, et est également compatible avec l'exportation vers CYPEPROJECT ou au format FIEBDC-3 (.bc3). De cette manière, l'intégration avec l’estimatif est directe, ce qui facilite à la fois la planification économique et la justification au moyen de documents.

Afin d'assurer la continuité des projets créés dans les versions précédentes de CYPECAD MEP, tous les ventilo-convecteurs précédemment définis seront automatiquement ajoutés au catalogue « CYPE LEGACY » lors de l'ouverture de ces projets dans la version 2025.d. Ainsi, les projets existants pourront continuer à être calculés et leur documentation générée sans qu'il soit nécessaire de réattribuer les ventilo-convecteurs aux catalogues des nouveaux fabricants. De cette façon, la cohérence des ouvrages est maintenue tout en incorporant les améliorations et les capacités de la nouvelle version.

CYPECAD MEP / IFC Builder

Annotations

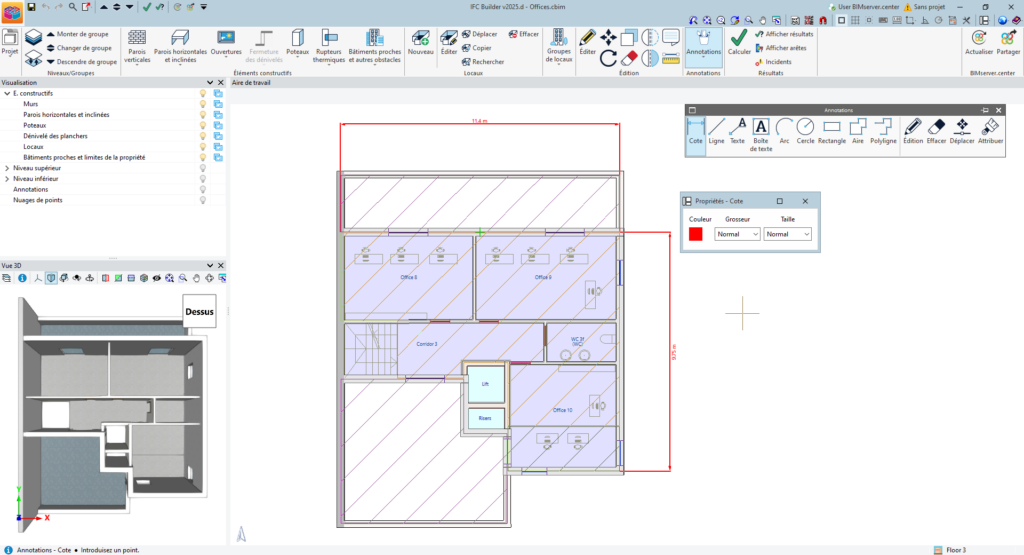

À partir de la version 2025.d, CYPECAD MEP et IFC Builder intègrent le bloc ‘Annotations’ dans la barre d'outils, offrant de nouvelles options pour enrichir la documentation graphique du modèle. Ce menu permet de saisir des éléments de dessin tels que des étiquettes de texte, des cotes et des métrés.

En outre, pour garantir un placement précis, il est possible d'utiliser les options d’accrochage aux objets et captures sur fonds de plan, ce qui permet de s'assurer que les annotations sont correctement alignées sur les composants de l'ouvrage.

CYPELEC

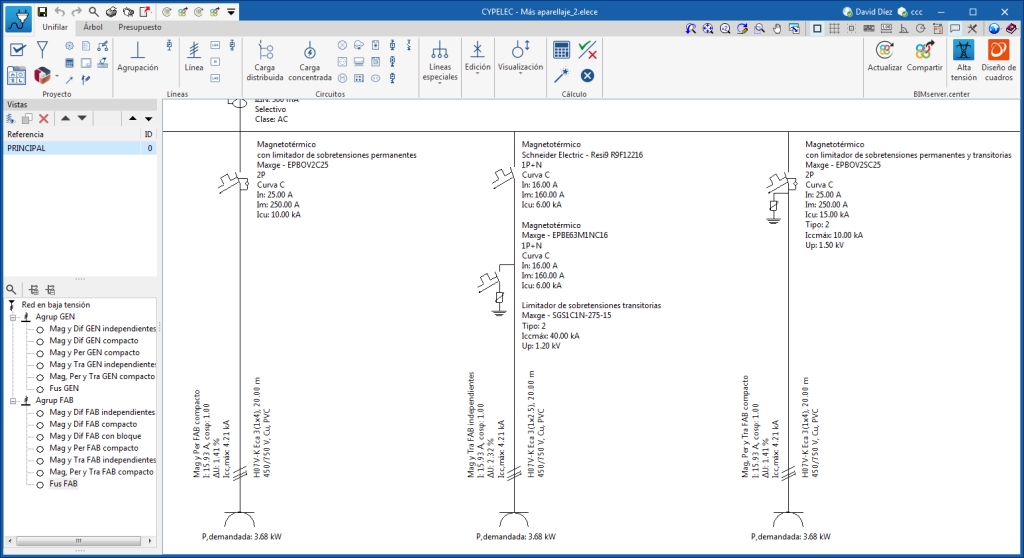

Extension de la sélection de l'appareillage électrique de fabricants

Dans la version 2025.d, les types de dispositifs de protection qui peuvent être sélectionnés à partir d'un catalogue de fabricant sont élargis. Ces catalogues sont disponibles lorsque la norme appliquée est REBT (Espagne) ou NF (France).

La liste des dispositifs de protection qui peuvent être sélectionnés du catalogue est la suivante :

  • Interrupteur magnétothermique modulaire.
  • Interrupteur magnétothermique à boîtier moulé.
  • Interrupteur différentiel modulaire.
  • Interrupteur modulaire et différentiel différentiel.
  • Interrupteur magnétothermique avec bloc différentiel modulaire.
  • Interrupteur magnétothermique modulaire avec limiteur de surtension permanent.
  • Interrupteur magnétothermique avec limiteur de surtensions permanentes et transitoires modulaire.
  • Limiteur de surtension transitoires modulaire.
  • Fusible et porte-fusible.

CYPELEC Distribution

Intégration de CYPE Lightning dans CYPELEC Distribution

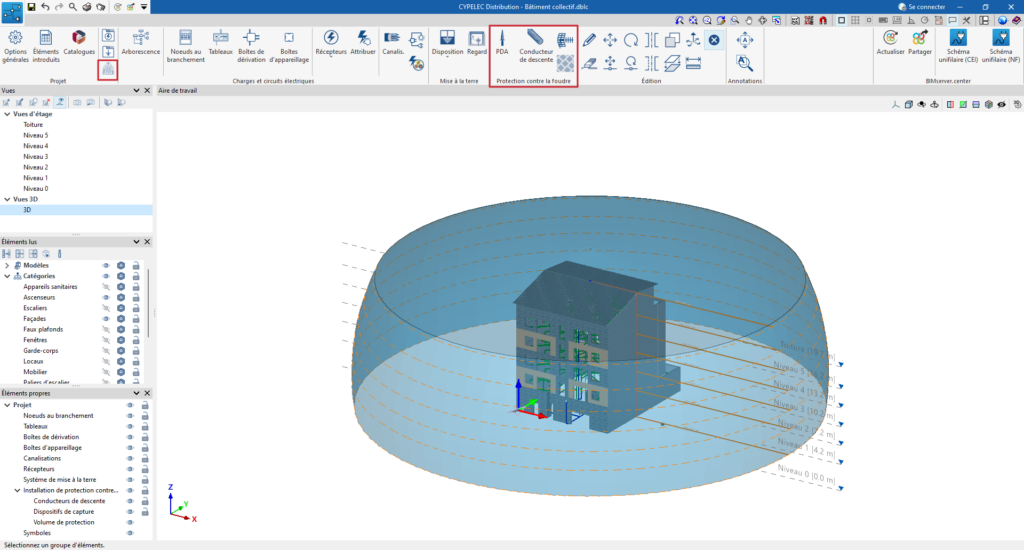

À partir de la version 2025.d, le logiciel CYPE Lightning est intégré au logiciel CYPELEC Distribution.

Un bloc intitulé ‘Protection contre la foudre’ a été ajouté à la barre d'outils, avec les éléments nécessaires à la conception d'une installation de protection contre la foudre utilisant un paratonnerre à dispositif d'amorçage.

En outre, un récepteur a été ajouté dans le bloc ‘Projet’ de la barre d'outils, appelé ‘Niveau de protection’, pour spécifier le niveau de protection attribué au projet et dont dépend la conception de la protection contre la foudre.

Une fois le paratonnerre à dispositif d'amorçage saisi, le logiciel affiche le volume protégé et vérifie si le volume est suffisant en fonction des caractéristiques du bâtiment.

Amélioration du mapping des récepteurs électriques

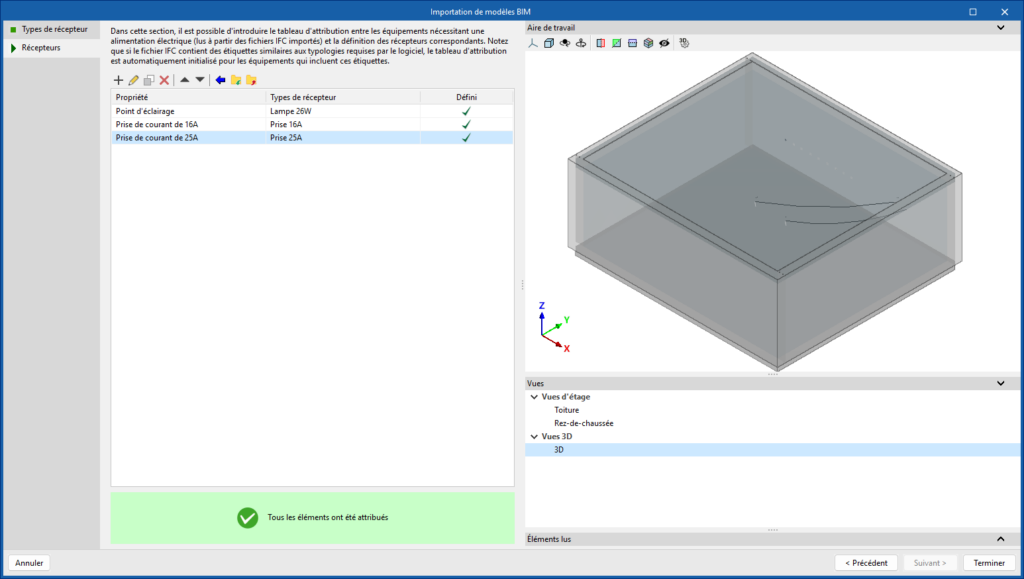

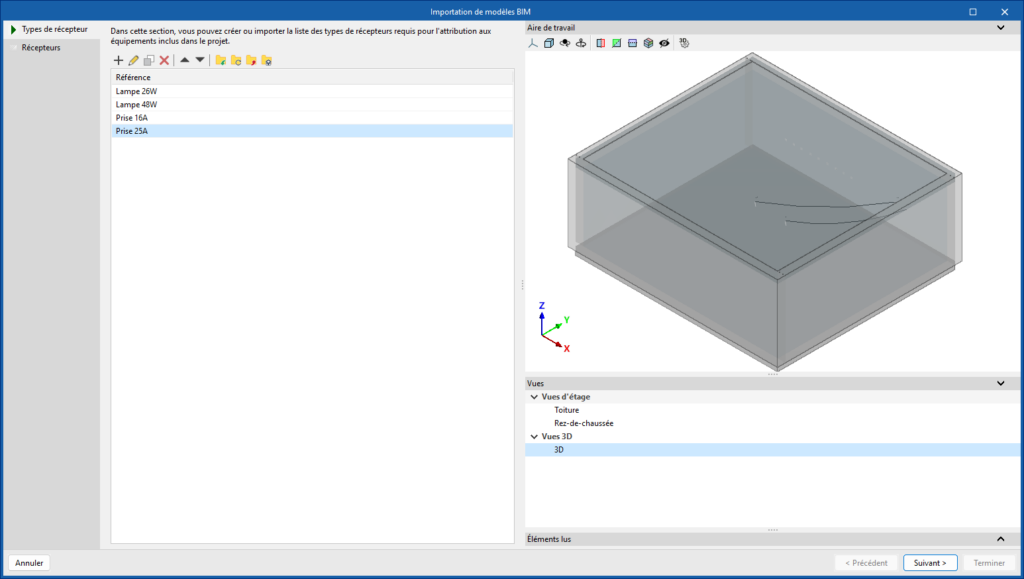

Dans le processus de création d'un nouvel ouvrage dans CYPELEC Distribution, et chaque fois qu'il y a un lien avec un projet BIM, un assistant est lancé pour le mapping des équipements électriques à partir de la lecture des fichiers IFC.

L'assistant se compose de deux étapes :

  1. Une première étape qui permet de créer ou d'importer une liste de récepteurs électriques.












  2. Et une deuxième étape qui permet d'attribuer les équipements électriques lus dans le fichier IFC aux types de récepteurs de la liste précédemment créée.

    Ce tableau d'attribution permet d'accélérer le processus pour poursuivre ensuite la conception de la distribution de l'installation électrique du projet.

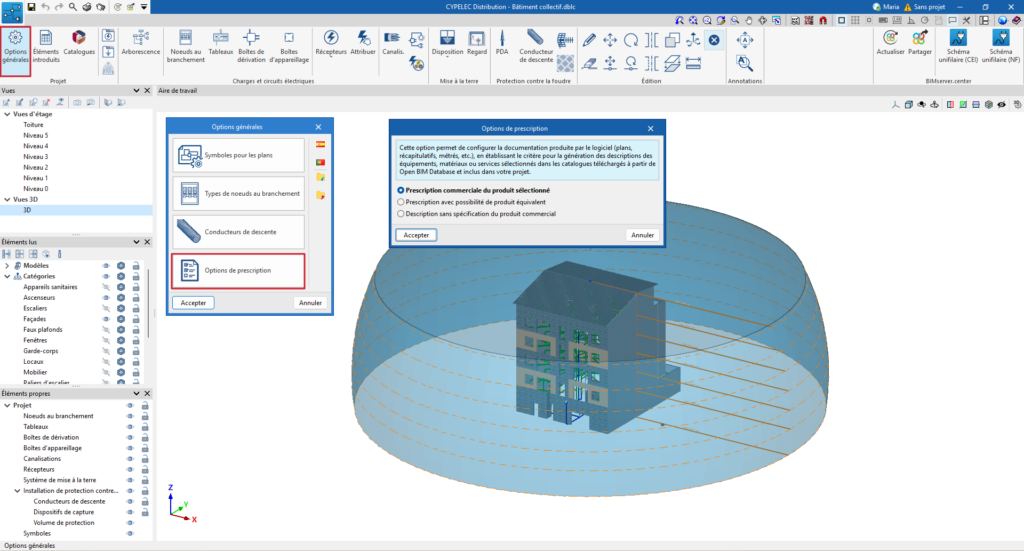

Options de prescription

Dans les ‘Options générales’ du bloc ‘Projet’ de la barre d'outils de CYPELEC Distribution, la possibilité de modifier les ‘Options de prescription’ a été ajoutée.

Cette option permet de configurer la documentation produite par le logiciel (plans, récapitulatifs, métrés, etc.), en établissant les critères de génération des descriptions des équipements, matériaux ou services sélectionnés dans les catalogues téléchargés de Open BIM Database et inclus dans votre projet.

CYPEPLUMBING

Réorganisation de la barre d'outils

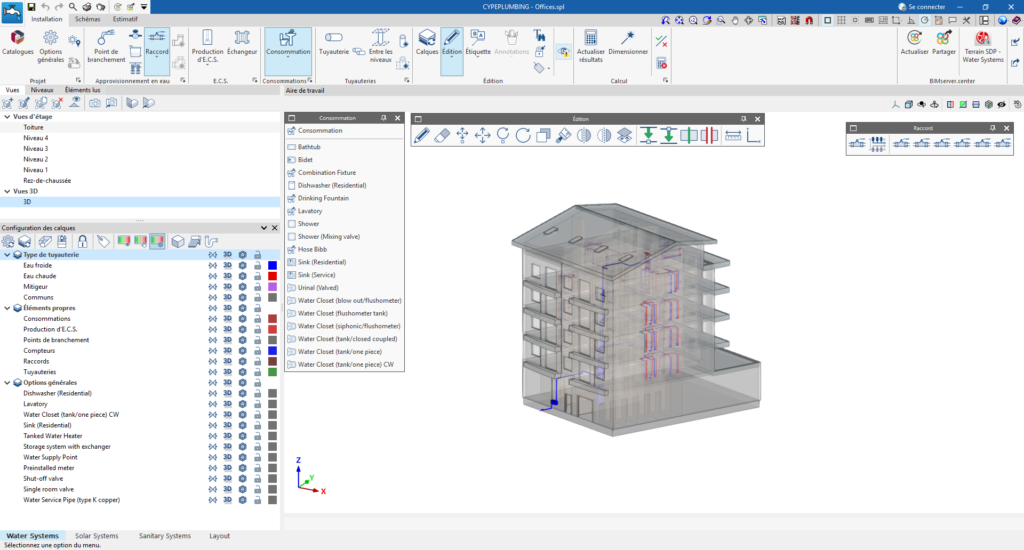

Depuis la version 2025.d de CYPEPLUMBING, les éléments tels que la consommation, les raccordements, les raccords, qui jusqu'à présent étaient saisis directement depuis la barre d'outils supérieure, sont désormais organisés dans des menus flottants qui peuvent être ancrés dans l’aire de travail.

Il est même possible de les déplacer sur un autre moniteur, dans le cas où l'on travaille sur plusieurs écrans, ce qui facilite l'accessibilité et la visibilité.

De plus, tous les boutons relatifs aux affichages graphiques, qui se trouvaient dans la barre d'outils supérieure, sont désormais disponibles dans la fenêtre latérale ‘Configuration des calques’.

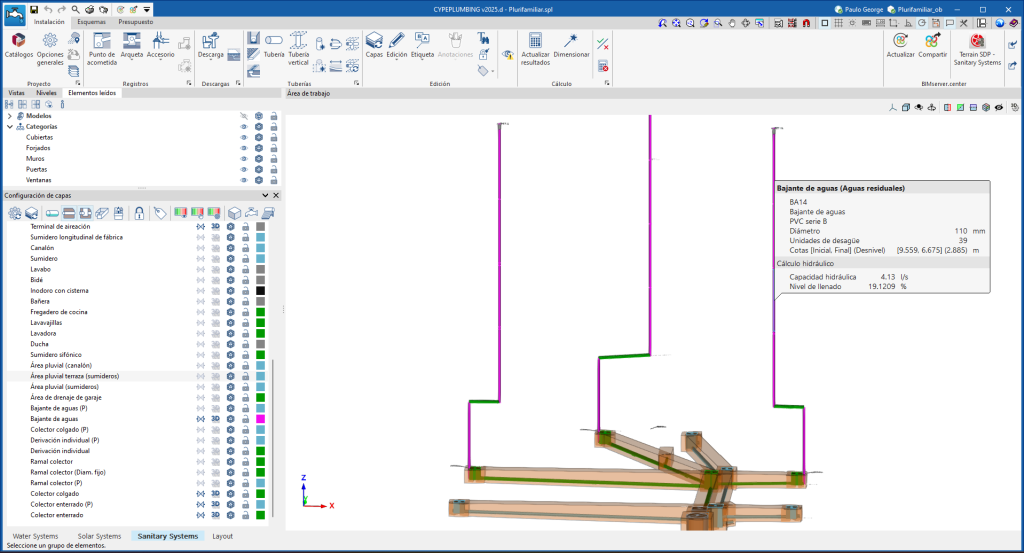

Nouvelles options de configuration des calques

À partir de la version 2025.d, une troisième configuration de calques (Par critère) des éléments de l'installation s'ajoute aux deux qui existaient déjà dans les versions précédentes. La fenêtre ‘Configuration des calques’ est organisée comme suit :

  1. Par réseau (Type de tuyauterie/Type de drainage)
    Jusqu'à présent, il n'était possible d'activer ou de désactiver que certains réseaux qui, à partir de la version 2025.d, disposeront des mêmes options que le reste des catégories.

  2. Par éléments propres

  3. Par critère (Options générales)
    Cette nouvelle configuration permet un plus grand contrôle tant au moment de la saisie de l'installation que dans l'analyse respective de la saisie effectuée et du calcul.

Toutes les configurations disposent désormais des mêmes options : blocage des captures, affichage ou non des symboles ou de la 3D et contrôle de l'opacité de la 3D, ainsi que la nouvelle possibilité de sélectionner une couleur de visualisation dans l’aire de travail pour chacun des éléments. Cette dernière permet de mieux mettre en évidence les zones à étudier.

CYPELUX

Regroupement des applications normatives dans CYPELUX

À partir de la version 2025.d, les applications CYPELUX EN, CYPELUX CTE, CYPELUX SCE et CYPELUX LEED sont unifiées dans une seule version de CYPELUX, consolidant toutes leurs fonctionnalités dans un seul outil.

Dans les versions précédentes, CYPELUX permettait déjà d'importer les exigences réglementaires de :

  • Norme EN 12464-1 (Éclairage des lieux de travail).
  • Norme espagnole CTE.
  • Norme portugaise SCE.

Désormais, la fonctionnalité de CYPELUX LEED est également intégrée dans cette version. La vérification « LEED 4.0 CAI CRÉDITO 8.1 » peut être sélectionnée directement à partir des paramètres ‘Exigences spécifiques de chaque zone’ dans le menu ‘Paramètres généraux’.

En outre, dans le panneau de configuration de la ‘Lumière du jour’, des options ont été ajoutées pour ajuster les paramètres du modèle de ciel à utiliser dans la simulation, ce qui permet des calculs plus précis de l'éclairage naturel.

Génération de la documentation de justification

Avec cette mise à jour, CYPELUX étend la génération des récapitulatifs de justification. En plus des documents « Annexe de calcul » et « Projet », les rapports suivants peuvent maintenant être générés :

  • LEED 4.0 CAI CREDIT 8.1 (précédemment disponible dans CYPELUX LEED).
  • Récapitulatif des caractéristiques constructives.
  • Norme espagnole CTE DB-HE 3 (précédemment disponible dans le CYPELUX CTE).
  • Norme espagnole CTE DB-SUA 4 (précédemment disponible dans CYPELUX CTE).

Environnement de fenêtres ancrables

À partir de la version 2025.d, CYPELUX dispose d'un nouveau système de fenêtres ancrables qui remplace l'interface utilisateur de l'écran principal. L'utilisateur peut ainsi personnaliser son espace de travail en fonction de ses besoins.

Les fenêtres ancrables peuvent être déplacées et redimensionnées. Elles peuvent être flottantes, épinglées à un emplacement dans la boîte de dialogue de l'application principale, ou déplacées hors de la boîte de dialogue de l'application principale, ou même déplacées vers un autre moniteur.

Pour plus d'informations sur les fenêtres ancrables.

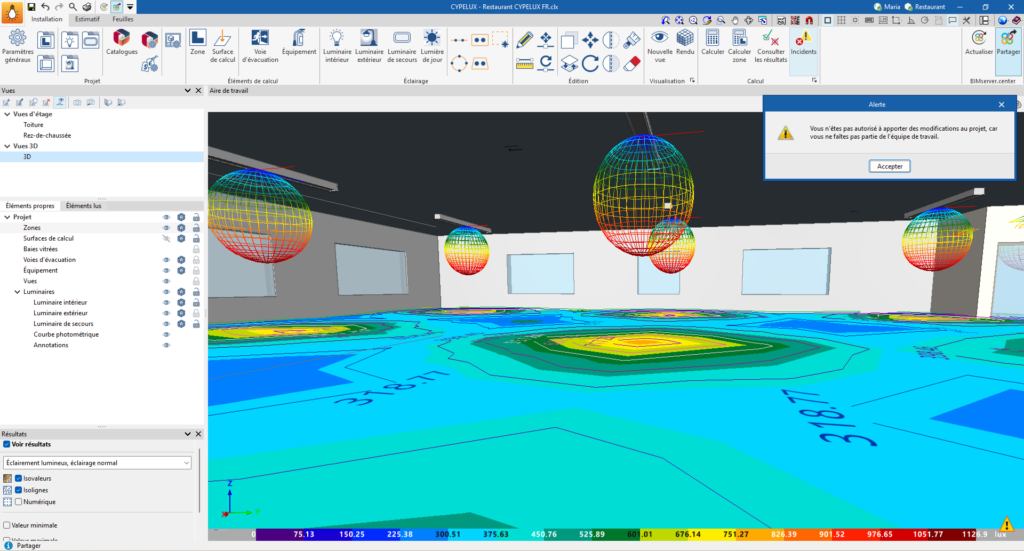

Nouvel environnement de travail en 3D

À partir de la version 2025.d, la conception d'éclairage dans CYPELUX peut être réalisée dans un environnement de travail tridimensionnel. Pour optimiser l'interaction avec le modèle 3D, l'interface de l'application a été remaniée avec de nouvelles fenêtres ancrables qui facilitent la gestion et la visualisation du projet :

  • Aire de travail
    Affiche le modèle 3D dans la vue active et permet la saisie des composants de l'installation d'éclairage.

  • Vues
    Gère les vues du modèle et permet de naviguer entre elles.

  • Niveaux
    Facilite la liaison entre les composants de l'installation et les éléments structuraux tels que les niveaux ou les bâtiments. Plus d'informations sur la gestion de niveaux.

  • Éléments propres
    Gère la visibilité et la capture des composants d'éclairage insérés dans le projet.

  • Éléments lus
    Gère la visibilité et la capture des éléments provenant d'autres contributions de BIMserver.center, intégrés dans le modèle au cours du processus de liaison.

Le logiciel permet de continuer à travailler sur des fonds de plan 2D provenant du modèle BIM ou importés du logiciel aux formats DXF, DWG, DWF ; ou dans différents formats d'image (JPEG, JPG, PNG ou WMF). De cette manière, la compatibilité de travail est maintenue dans les projets qui ne disposent pas d'un modèle architectural en 3D.

Génération du métré et de l'estimatif de l'installation

L'onglet ‘Estimatif’ a été ajouté à la barre d'outils de CYPELUX. Dans cet onglet, l'utilisateur dispose d'outils visant à générer et à gérer le chiffrage de l'installation analysée par le logiciel.

Contrairement à l’implémentation de l'onglet ‘Estimatif’ dans d'autres applications CYPE, il n'est pas nécessaire dans CYPELUX d'établir une correspondance entre les éléments mesurés sur le modèle de calcul et les concepts de l’estimatif (mapping). En effet, CYPELUX a la capacité de générer automatiquement des unités d’ouvrage à partir des luminaires de Open BIM Database.

Dans le tableau de données associé à chaque luminaire, le champ ‘Budget’ a été inclus, qui indique si le produit contient les informations nécessaires pour générer le budget de l'installation. En outre, le bouton ‘Banques de prix’ a été ajouté dans le bloc ‘Projet’ de la barre d'outils. Cette option permet d'indiquer la localisation de l'ouvrage et ses caractéristiques afin d'ajuster le budget.

La documentation du chiffrage peut être extraite dans plusieurs récapitulatifs standard (Métrés, Bordereaux de prix unitaires, Estimatif, Métrés et estimatifs, Résumé du budget) qui peuvent être exportées au format HTML, DOCX, PDF, RTF et TXT. Lors du partage des résultats dans une contribution BIMserver.center, il est également possible d'inclure cette documentation via l'option ‘Récapitulatifs de l'estimatif’.

Plus d'informations sur : Onglet ‘Estimatif’ dans les applications Open BIM de phase de projet.

Mise à jour du moteur de calcul Radiance

Dans la version 2025.d de CYPELUX, le moteur de calcul Radiance, développé par le Lawrence Berkeley National Laboratory, a été mis à jour dans sa dernière version officielle (Radiance 5.4).

Outil de sélection des éléments

À partir de la version 2025.d, CYPELUX intègre l'outil de sélection d'éléments, disponible dans la zone de travail lorsqu'aucune autre opération n'a été lancée.

Cette nouvelle fonctionnalité permet de sélectionner des éléments du modèle de manière intuitive et d'effectuer diverses actions sur ces éléments, telles que la modification de leurs propriétés, leur suppression ou leur ajustement en fonction des besoins du projet. Son implémentation améliore la fluidité de l'édition du modèle, optimise le processus de conception et facilite la gestion des éléments dans l'environnement de travail.

Nouvelle distribution automatique des luminaires

À partir de la version 2025.d, CYPELUX a étendu et amélioré les options de disposition des luminaires dans le bloc ‘Éclairage’ de la barre d'outils. Les utilisateurs peuvent désormais choisir entre différents types de distribution et les personnaliser en fonction des besoins du projet :

  • Distribution linéaire
    Permet de positionner les luminaires le long d'une ligne de référence.

  • Distribution circulaire
    Permet de répartir les luminaires sur une circonférence en ajustant un ‘Angle initial’ par rapport à une ligne de référence.

  • Distribution rectangulaire
    Permet de définir un quadrillage de luminaires par un rectangle dessiné par trois points.

  • Distribution polygonale
    Permet de délimiter un quadrillage de luminaires par un polygone défini par l'utilisateur.

  • Distribution par zone
    Permet de sélectionner une zone du modèle et de générer une distribution polygonale adaptée à son contour. Il comprend également l'outil ‘Distribution automatique’, qui calcule le nombre optimal de luminaires pour atteindre un éclairement cible.

Lors de la sélection d'un type de distribution, une fenêtre ancrable s'affiche, dans laquelle différents paramètres peuvent être configurés :

  • Luminaire
    Permet de sélectionner le type de luminaire (intérieur, extérieur ou de secours) à partir du catalogue d'un fabricant ou d'une définition personnalisée.

  • Distribution des axes
    Permet de régler la rotation individuelle des luminaires, autour de leur axe Z, par rapport à la ligne de référence.

  • Positionnement
    Permet de définir le placement des luminaires selon les critères suivants :
    • Par quantité. Ils sont répartis uniformément en fonction du nombre de luminaires indiqué.
    • Par distance. Un espacement fixe est établi entre les luminaires, mesuré entre les centres ou entre les bords.

  • Alignement
    Définit la manière dont les luminaires sont positionnés par rapport aux limites de la distribution :
    • Symétrique
    • Bords externes
    • Centre-centre

Dans les distributions rectangulaire, polygonale et par zone, l'option ‘Introduire uniquement des luminaires entièrement contenus dans l'aire’ a été ajoutée, ce qui exclut automatiquement les luminaires dont la géométrie est partiellement en dehors du polygone de distribution.

Surfaces de calcul

À partir de la version 2025.d, CYPELUX intègre l'option ‘Surface de calcul’ dans le bloc ‘Éléments de calcul’ de la barre d'outils. Cette nouvelle fonctionnalité permet de définir une maille de points de calcul pour l'analyse de l'éclairage à l'intérieur d'une zone. Il est ainsi possible d'évaluer le niveau d'éclairement ou d'éblouissement dans des zones spécifiques d'un espace, sans avoir à prendre en compte l'ensemble du local.

Les surfaces de calcul héritent de certains paramètres de la zone dans laquelle elles se trouvent, tels que le facteur de maintenance et les réflectances, mais permettent d'ajuster des configurations spécifiques, entre autres :

  • Type de maillage de calcul.
  • Hauteur du plan utile (éclairage normal). Pour éclairement.
  • Hauteur du plan utile (éclairage normal). Pour éblouissement.
  • Vérifications.

Les résultats obtenus dans les surfaces de calcul peuvent être consultés à l'aide de l'option ‘Consulter les résultats’ et sont inclus dans les récapitulatifs ‘Annexe de calcul’ et ‘Projet’, ce qui améliore la documentation de l'analyse d'éclairage.

Remodelage de la fenêtre de définition de la 'Lumière de jour'

La fenêtre de configuration de la ‘Lumière de jour’ de CYPELUX a été réorganisée afin d'en améliorer la clarté. Cette option, accessible depuis le bloc ‘Éclairage’ de la barre d'outils, présente désormais une structure plus intuitive et segmentée.

Les données relatives à l'emplacement du modèle et à la réflectance des surfaces extérieures ont été séparées de la configuration spécifique des différents calculs disponibles. De plus, les paramètres de simulation nécessaires à la vérification LEED 4.0 CAI CREDIT 8.1 ont été intégrés, permettant un ajustement plus précis du modèle de ciel utilisé dans la simulation.

Modèles 3D des luminaires

À partir de la version 2025.d, les luminaires des fabricants intégrés dans Open BIM Database peuvent inclure des modèles 3D réalistes. Il est possible d'afficher ces modèles aussi bien dans le panneau de sélection des luminaires qu'une fois qu'ils ont été introduits dans le modèle. En outre, ils peuvent être partagés dans le modèle 3D de l'installation pour le projet de BIMserver.center, ce qui améliore la qualité de la représentation du projet et facilite l'intégration avec les autres disciplines.

Représentation multiple des résultats

Dans les versions précédentes de CYPELUX, la visualisation des résultats sur les surfaces de calcul du modèle pouvait se faire au moyen d'isovaleurs, d'isolignes ou de valeurs numériques, mais de façon indépendante.

À partir de la version 2025.d, il est désormais possible de sélectionner et de superposer plusieurs options simultanément, permettant une représentation plus détaillée des résultats.

Options de prescription

Le bouton ‘Options de prescription’ a été ajouté au menu ‘Projet’ de la barre d'outils de l'application. Cette option permet de configurer la documentation produite par le logiciel (plans, récapitulatifs, métrés, etc.), en établissant les critères de génération des descriptions des équipements, matériaux ou services sélectionnés dans les catalogues téléchargés de Open BIM Database et inclus dans votre projet.

Édition des feuilles

À partir de la version 2025.d, CYPELUX incorpore l'onglet ‘Feuilles’ dans la barre d'outils, ce qui permet de générer et d'éditer des plans de l'installation d'éclairage.

Cette fonctionnalité facilite l'inclusion d'informations graphiques provenant du modèle lui-même et d'autres contributions du projet dans BIMserver.center.

En accédant à l'onglet ‘Feuilles’, l'application génère automatiquement des plans basés sur les vues définies dans l'onglet ‘Installation’. Pour personnaliser ce processus, le bouton ‘Génération des feuilles’ a été ajouté au menu ‘Projet’, à partir duquel l'utilisateur peut configurer la création de plans en fonction des besoins du projet.

Lors du partage des résultats de calcul dans une contribution de BIMserver.center, il est désormais possible de sélectionner l'option ‘Plans DXF/DWG’ pour inclure les feuilles.

Pour plus d'informations sur les fonctionnalités de l'outil ‘Feuilles’, veuillez cliquer sur ce lien.

Options de calcul

Un bouton ‘Options de calcul’ a été ajouté au menu ‘Calcul’ de la barre d'outils de l'application. Cette fonctionnalité permet d'ajuster les paramètres du moteur de calcul, ce qui permet de mieux contrôler les performances et la vitesse de traitement des calculs d'éclairage.

Actuellement, les paramètres suivants peuvent être modifiés :

  • Mode de calcul
    Permet de choisir entre deux méthodes de traitement :
    • Standard. Utilisée par défaut dans les versions précédentes, elle privilégie la précision des calculs.
    • Rapide. Elle réduit légèrement la précision en échange d'une plus grande vitesse de calcul, optimisant ainsi le temps de traitement des projets complexes.

  • Lumière directe uniquement
    En activant cette option, les calculs d'éclairement sont effectués sans tenir compte du rebond de la lumière sur les surfaces du modèle, ce qui accélère le processus et permet une estimation plus rapide des niveaux d'éclairage.

Cette amélioration apporte plus de flexibilité et d'efficacité, permettant d'adapter les calculs en fonction des besoins du projet, qu'il s'agisse de privilégier la précision ou la rapidité d'obtention des résultats.

Configuration du maillage de calcul

À partir de la version 2025.d, CYPELUX permet de configurer le type de maille de calcul dans les champs ‘Zones’ et ‘Surfaces de calcul’, offrant ainsi une plus grande flexibilité dans la distribution des points d'évaluation de l'éclairement. Pour ce faire, le champ ‘Type de maillance de calcul’ a été ajouté avec les options suivantes :

  • Automatique
    CYPELUX détermine automatiquement le nombre de points de la maille de calcul en fonction des caractéristiques de l'espace. Cette option est la valeur par défaut et conserve le comportement des versions précédentes.

  • Quantité
    Permet de définir manuellement le nombre de points sur les axes X et Y, permettant au logiciel de les répartir de manière équidistante au sein de la surface de calcul.

  • Distance
    Permet de spécifier l'espacement exact entre les points sur les axes X et Y, ce qui permet un contrôle plus détaillé de la densité du maillage.

Cette amélioration permet d'ajuster la précision des calculs d'éclairage en fonction des besoins du projet, optimisant ainsi l'équilibre entre performance et détail dans l'évaluation de l'éclairage.

Lecture du site du projet

À partir de la version 2025.d, CYPELUX peut lire automatiquement les données de latitude et de longitude du projet afin d'effectuer des calculs de lumière de jour plus précis. Ces informations sont extraites des modèles IFC géoréférencés contenant les données d'entrée du projet, ce qui garantit une analyse de la lumière adaptée à l'emplacement réel du bâtiment.

Pour définir le site, il est possible d'utiliser l'application gratuite Open BIM Site, qui permet d'établir la localisation géographique exacte du projet.

Amélioration de la progression du calcul

Dans la version 2025.d, CYPELUX a amélioré l'affichage de la progression du calcul, en fournissant des informations plus détaillées sur l'état de l'analyse en cours. De plus, la possibilité d'annuler le calcul à tout moment a été ajoutée, sans avoir à attendre que l'analyse soit complètement terminée.

Filtres dans le panneau de sélection des luminaires

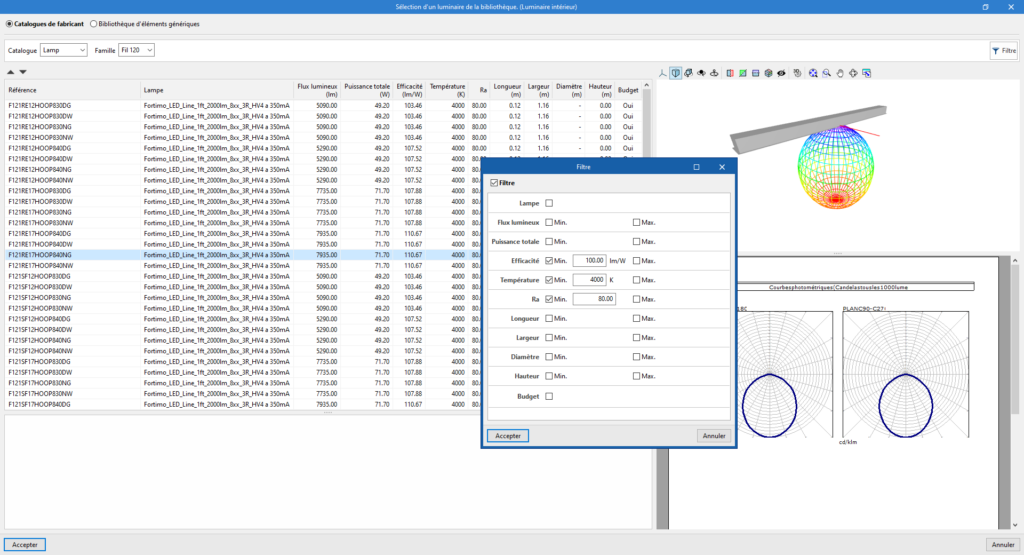

L'outil ‘Filtre’ a été incorporé dans le panneau de sélection des luminaires. Cet outil est présent dans CYPELUX et dans l'onglet ‘Éclairage’ de CYPECAD MEP (cet onglet n'est activé dans CYPECAD MEP que lorsque l’ouvrage se trouve en Espagne).

  • Lampe. Référence de la lampe.
  • Flux lumineux. Possibilité de définir des valeurs minimales et maximales.
  • Puissance totale. Possibilité de définir des valeurs minimales et maximales.
  • Efficacité. Possibilité de définir des valeurs minimales et maximales.
  • Température. Possibilité de définir des valeurs minimales et maximales.
  • Ra. Possibilité de définir des valeurs minimales et maximales.
  • Longueur. Possibilité de définir des valeurs minimales et maximales.
  • Largeur. Possibilité de définir des valeurs minimales et maximales.
  • Diamètre. Possibilité de définir des valeurs minimales et maximales.
  • Hauteur. Possibilité de définir des valeurs minimales et maximales.
  • Budget. Option permettant de n'afficher que les luminaires contenant suffisamment d'informations pour générer le budget.

Cette amélioration rationalise le processus de sélection des luminaires, permettant aux spécialistes de trouver rapidement les produits qui répondent aux spécifications techniques du projet.

CYPEFIRE Hydraulic Systems

Distribution des contreventements sismiques

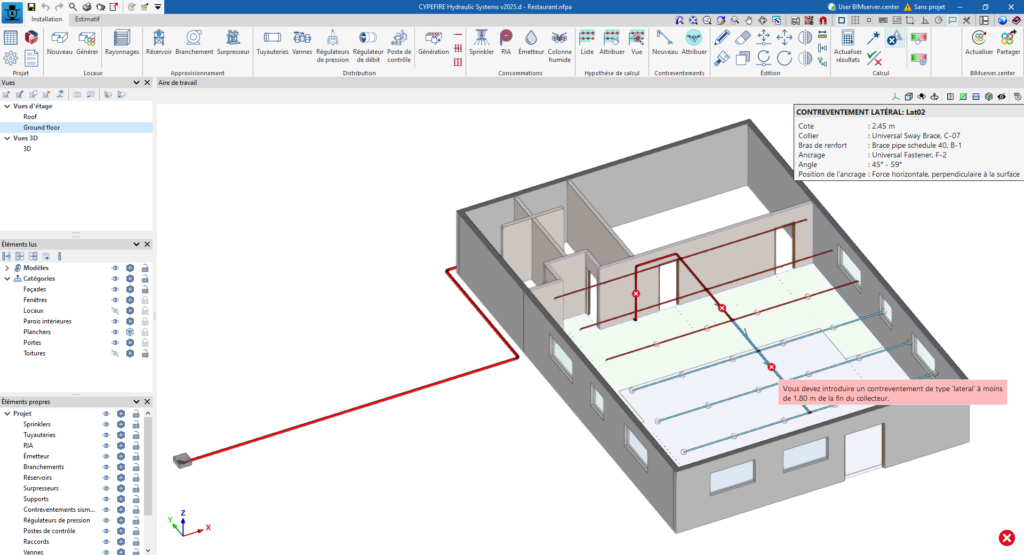

Dans la version 2025.d de CYPEFIRE Hydraulic Systems, les catalogues des fabricants de contreventements sismiques ont été inclus et leur calcul et vérification ont été améliorés.

Quelques-unes des améliorations apportées au calcul sont les suivantes :

  • Détection du début et de la fin des collecteurs pour l'introduction des contreventements correspondants.

  • Détection du début et de la fin des montants pour l'introduction des contreventements correspondants.

  • Calcul de la distribution des contreventements  le long des tuyauteries.

  • Détection des sections de l'installation non protégées contre les séismes.

Dimensionnement en fonction des vannes de contrôle

L'outil de dimensionnement a été optimisé pour permettre, à partir de la version 2025.d, d'effectuer un dimensionnement partiel du modèle en plus du dimensionnement total effectué jusqu'à présent.

Dans la fenêtre de sélection, il faut définir le type de dimensionnement souhaité ; dans le cas d'un dimensionnement partiel, une fois le panneau accepté, il est nécessaire de sélectionner un poste de contrôle. Le dimensionnement sera effectué à partir de ce point en aval.

Colonne humide

Dans la version 2025.d, la possibilité d'introduire un nouvel élément pour le calcul hydraulique a été incorporée : la bouche de sortie pour une colonne humide.

Ce nouvel élément se comporte de la même manière qu'un sprinkler, une bouche d'incendie ou un émetteur, se raccordant à n'importe quel point de l'installation et étant attribué aux hypothèses de calcul souhaitées pour obtenir le débit et la pression résultant du calcul.

Pour l'introduction de ces éléments, les équipements inclus dans Open BIM Database peuvent être téléchargés. Dans cette version 2025.d, les bouches de sortie pour une colonne humide sont considérées comme des éléments de calcul, comme les émetteurs, pour lesquels aucune vérification normative n'est effectuée.

Catalogues de fabricants et options de prescription

Dans la version 2025.d, tous les équipements pouvant être utilisés dans CYPEFIRE Hydraulic Systems font partie des catalogues de fabricants, ce qui permet d'introduire tout équipement nécessaire à l'installation des différents systèmes hydrauliques.

Pour permettre la réalisation de projets avec des éléments neutres, l'outil ‘Options de prescription’ a été inclus dans le menu ‘Options générales’, ce qui permet de configurer la documentation produite par le programme (récapitulatifs, bordereaux de matériaux, exportation vers .ifc, .gltf, .bc3, etc.), en établissant le critère pour générer les descriptions des équipements selon :

  • Prescription commerciale du produit
  • Prescription avec possibilité d'un produit équivalent
  • Description sans spécification du produit commercial

Afin d'assurer la continuité des projets créés dans les versions précédentes de CYPEFIRE Hydraulic Systems, tous les équipements définis précédemment seront automatiquement ajoutés au catalogue « CYPE LEGACY » lorsque ces projets seront ouverts dans la version 2025.d.

CYPEHVAC

Ventilation mécanique contrôlée (nouveau module)

À partir de la version 2025.d, CYPEHVAC comprend un nouveau module qui permet le calcul et la conception d'installations de ventilation mécanique contrôlée (VMC). Le logiciel offre tous les éléments nécessaires à ce type d'installation : conduits, récupérateurs de chaleur, plénums, bouches de soufflage et d'extraction, silencieux, etc. de différents fabricants.

Pour pouvoir utiliser ces prestations et d'autres incluses dans CYPEHVAC, il est nécessaire que la licence d’utilisation dispose des permis appropriés.

Platines de fixation

Dans la version 2025.d de CYPEHVAC, la possibilité d'introduire des platines de fixation dans les installations de conduits a été incluse. Ces éléments sont utilisés par certains fabricants lorsque les plénums et les silencieux n'ont pas de piquages pour les conduits de section circulaire, car ils permettent d'utiliser différents systèmes de raccordement.

Ainsi, en fonction de la platine de fixation utilisée, le même plénum ou silencieux peut être raccordé à des conduits plus ou moins circulaires, ainsi qu'à des conduits de différentes sections.

Le bouton ‘Gestion des catalogues’ permet de télécharger les catalogues des fabricants de platines de fixation implémentées. L'utilisateur peut utiliser ces éléments dans l'installation à partir du bouton ‘Plaques de fixation’ de la section ‘Équipement’ du bloc ‘Distribution d'air’.

Pièces de raccordement de fabricant

Il est désormais possible d’insérer des raccords de conduits de fabricant dans la version 2025.d de CYPEHVAC.

Jusqu'à présent, les raccords disponibles dans le logiciel se référaient aux raccords de l’ASHRAE avec leurs données de calcul et c'était l'application qui dessinait le raccord en fonction des données saisies.

À partir de cette version, il est désormais possible d'introduire les raccords des conduits préfabriqués fournis par les fabricants. Comme c'était déjà le cas pour les raccords de l’ASHRAE, l'application permet de générer automatiquement les raccords de fabricant nécessaires à l'installation des conduits sans que l'utilisateur n'ait à les saisir manuellement. Le bouton ‘Gestion des catalogues’ permet de télécharger différents catalogues de fabricants de raccords.

Alignement des conduits et des raccords

Depuis la version 2025.d, il est possible de concevoir l'installation de distribution d'air en sélectionnant le point d'alignement des conduits et de leurs raccords.

Jusqu'à cette version, CYPEHVAC ne permettait que d'entrer l'axe du conduit comme référence, de sorte que ses dimensions et tous les raccords nécessaires prenaient cette référence pour modifier sa taille et sa position.

Désormais, l'utilisateur peut sélectionner non seulement l'axe comme référence, mais aussi n'importe lequel des sommets de sa section et même le centre de n'importe laquelle de ses faces.

Bouches : manchons et régulateurs de débit

Dans la version 2025.b, les terminaux d'air disponibles dans CYPEHVAC ont été élargis avec l'ajout de bouches de soufflage et d'extraction. Ces éléments, principalement utilisés dans les installations de ventilation mécanique contrôlée (VMC), pouvaient être sélectionnés sans tenir compte des manchons et des régulateurs de débit disponibles pour chaque modèle de bouche.

Dans la nouvelle version 2025.d, la possibilité d'introduire des bouches de soufflage et d'extraction a été incluse, en tenant compte de la sélection du manchon et/ou du régulateur de débit compatible avec le modèle de bouche, à condition que cette information soit disponible dans le catalogue du fabricant choisi.

L'introduction d'une bouche de soufflage et d'extraction n'a pas été modifiée, de sorte que l'utilisateur a toujours la possibilité d'incorporer ces éléments à l'installation à partir du bouton ‘Bouche’ de la section ‘Distribution d'air’, qui sont disponibles une fois que le catalogue d'un fabricant a été téléchargé à l'aide du bouton ‘Gestion des catalogues’.

En cas de choix d'un catalogue comprenant des manchons et des régulateurs de débit compatibles avec les bouches, un panneau apparaît dans lequel l'utilisateur choisit le manchon et/ou le régulateur de débit qu'il souhaite utiliser avec ce modèle de bouche.

Options de prescription

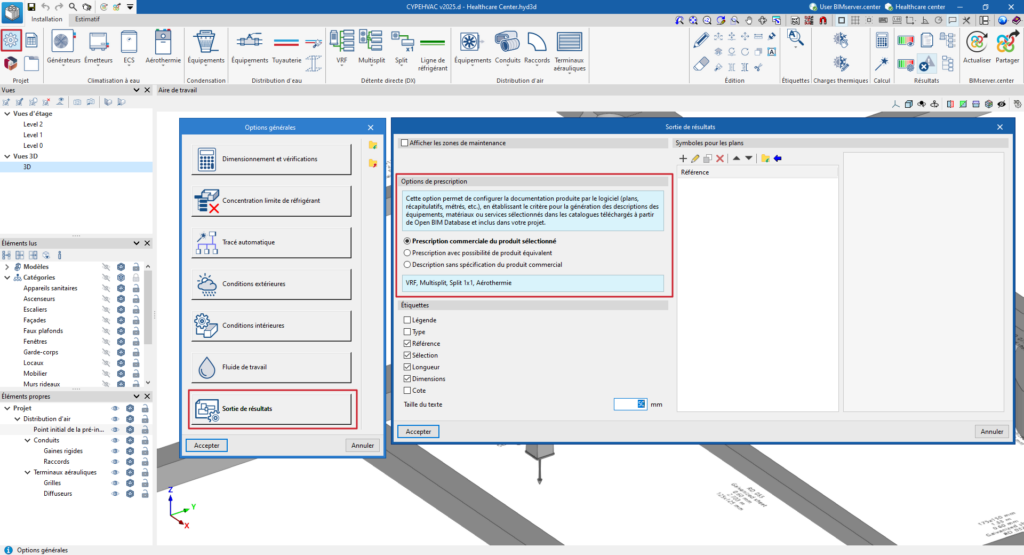

Dans la version 2025.d, CYPEHVAC intègre désormais une nouvelle fonction qui permet d'obtenir toute la documentation générée par le logiciel avec des éléments neutres (dans les cas où il n’est pas possible de travailler avec des éléments de la bibliothèque d'utilisateur). Pour ce faire, dans le menu ‘Options générales’, la section ‘Sortie de résultats’ disposent d’options de prescription permettant de configurer la documentation produite par le logiciel (plans, récapitulatifs, métrés, etc.), en établissant les critères pour la génération des descriptions des équipements, matériaux ou services sélectionnés dans les catalogues téléchargés de Open BIM Database et inclus dans le projet.

Les options suivantes sont disponibles :

  • Prescription commerciale du produit sélectionné
  • Prescription avec possibilité de produit équivalent
  • Description sans spécification du produit commercial

Nouvelles options d'analyse graphique des résultats

Dans la version 2025.d de CYPEHVAC, de nouvelles options ont été ajoutées à l'analyse graphique des résultats spécifiques aux conduits. Ainsi, il est désormais possible de visualiser le tracé le plus défavorable, les résultats des débits d'air ou la couleur originale des matériaux utilisés, de l'installation de distribution d'air.

De plus, son comportement a été modifié par l'ajout d'un bouton pour activer la visualisation de l'analyse et d'un autre bouton pour configurer les options de l'analyse.

CYPETHERM EPlus

Intégration de IFC Builder

Comme cela a été fait dans CYPERTHERM LOADS, toutes les fonctionnalités de IFC Builder sont désormais intégrées dans les logiciels avec moteur de calcul EnergyPlus™ (CYPETHERM EPlus).

À cet égard, deux options sont désormais disponibles pour la définition du modèle thermique lors de la création d'un nouveau bâtiment avec le logiciel : la première consiste à générer le modèle thermique à partir de la création du modèle 3D du bâtiment dans le propre logiciel ; et la seconde consiste à importer le modèle thermique à partir du projet.

  • Création du modèle 3D
    Lorsque cette option est sélectionnée, l'onglet ‘Modèle 3D’ est activé en bas à gauche, laissant l'application avec les onglets ‘Modèle 3D’ et ‘Simulation énergétique’. Ce nouvel onglet, ‘Modèle 3D’, signifie l'intégration totale de IFC Builder dans le logiciel, et permet la création d'un modèle géométrique avec la définition simplifiée ou par système constructif des différents éléments constructifs, car il incorpore la base de données de CYPE Construction Systems.

    De plus, le modèle géométrique analytique requis dans l'onglet ‘Simulation énergétique’ est généré à partir de cet onglet.

  • Importation du modèle thermique à partir du projet
    Si cette option est sélectionnée lors de la création de l’ouvrage et de la liaison au projet, le fonctionnement du logiciel est équivalent à celui des versions précédentes, c'est-à-dire que le modèle thermique est importé depuis le projet et l'utilisateur ne peut pas interagir avec la géométrie du modèle. En effet, le logiciel n'affiche pas l'onglet ‘Modèle 3D’ et seul le modèle thermique importé peut être travaillé.

    En sélectionnant cette option, la compatibilité est maintenue pour la lecture des modèles de CYPECAD MEP, IFC Builder et Open BIM Analytical Model.

Il convient de noter qu'une fois que l'option souhaitée a été sélectionnée pour définir le modèle thermique du bâtiment, il ne sera pas possible de modifier cette sélection lors de la mise à jour du modèle BIM.

Si vous souhaitez la modifier, vous devez créer un ouvrage avec la nouvelle option sélectionnée.

Modifications de l'interface utilisateur

Outre le remaniement de l'interface rendue nécessaire par l'intégration de IFC Builder dans cette version 2025.d, les modifications suivantes ont été apportées :

  • Nouvelle apparence et fonctionnalités de l'onglet ‘Bâtiment’
    Le travail sur le modèle 3D du bâtiment est autorisé, ce qui permet de sélectionner les éléments sur celui-ci, sans avoir à les localiser sur l'arborescence.


    Le travail sur l'arborescence de définition du bâtiment a également été amélioré par la création d'un système de bibliothèques plus dynamique. Bien que le système de bibliothèques des éléments constructifs ait été modifié et que les nouvelles typologies ne soient pas compatibles avec les versions précédentes du logiciel, il est possible d'importer des typologies créées avec des versions antérieures.

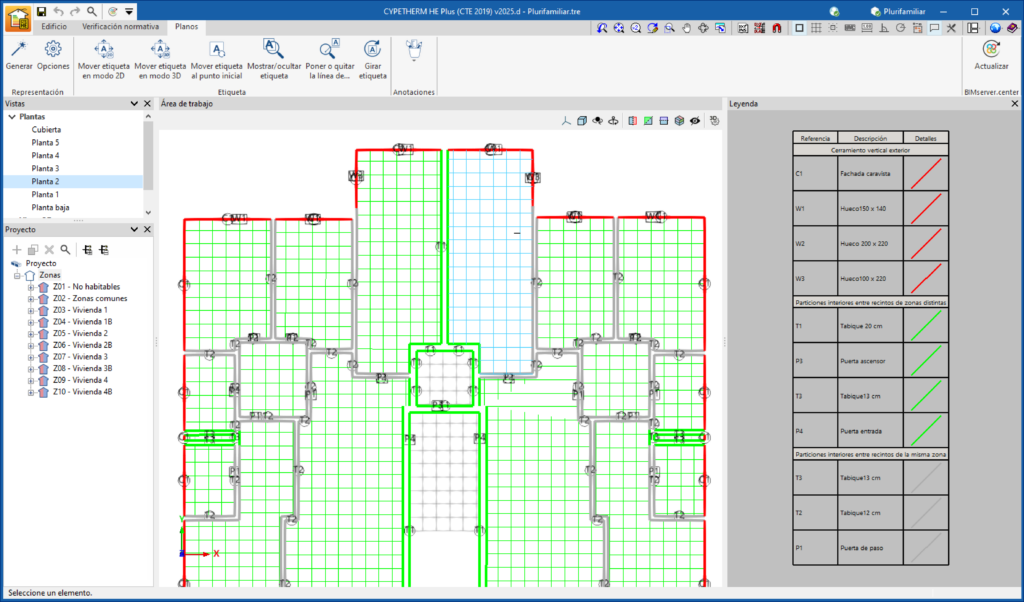

  • Nouvel emplacement et nouvelles fonctionnalités de l'onglet ‘Plans’
    La position de l'onglet ‘Plans’ dans le logiciel a été modifiée. En outre, il est désormais possible de créer et d'éditer les plans de l'enveloppe thermique avec davantage d'outils et de possibilités.

Renouvellement de la conexión avec Open BIM Database

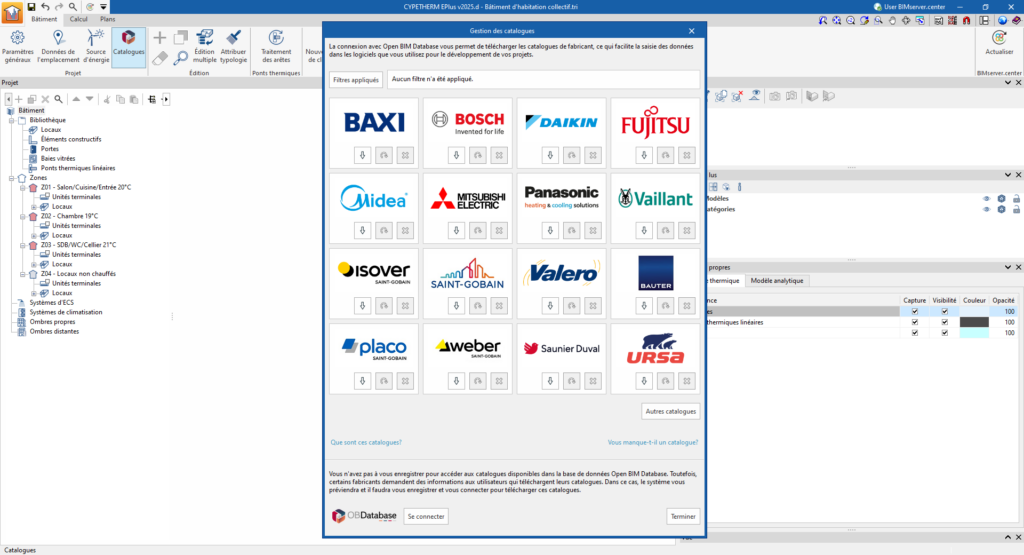

Dans la version 2025.d, le bouton ‘Gestion des catalogues’ a été ajouté à la barre d'outils, à partir duquel les catalogues des fabricants d'éléments constructifs, de systèmes de climatisation et d’ECS disponibles dans Open BIM Database peuvent être téléchargés de manière centralisée.

Grâce à cette nouvelle gestion des produits de fabricants, le nombre de fabricants et de produits disponibles pour le calcul dans les logiciels a été élargi.

CYPETHERM RE2020

Actualisation du moteur de calcul

Le moteur de calcul de CYPETHERM RE2020 est actualisé à la dernière version fournie par le CSTB (RE2020.2024.E1.0.0), et sera le moteur par défaut pour les nouveaux projets.

Il est à noter que les versions de moteur précédentes existent toujours.

ELODIE by CYPE

Nouveau moteur de calcul COMENV du CSTB

À partir de la version 2025.d, ELODIE by CYPE intègre une nouvelle version du moteur de calcul COMENV du CSTB, avec les dernières évolutions réglementaires de la RE2020 ainsi que la mise-à-jour de la génération du RS2E (Rapport Standardisé d’Étude Environnementale) pour permettre notamment la réalisation d’attestations d’achèvement de travaux pour les dépôts de permis de construire déposés à partir du 01/01/2025.

Intégration du décret du 30 décembre 2024

Le calcul prend en compte les ajustements définis dans le décret du 30 décembre 2024, en plus de l’évolution des seuils Icénergie et Icconstruction pour les dépôts de permis de construire à partir du 01/01/2025 qui étaient déjà intégrés dans les versions précédentes de ELODIE by CYPE.

Affichage des seuils actuels et à venir

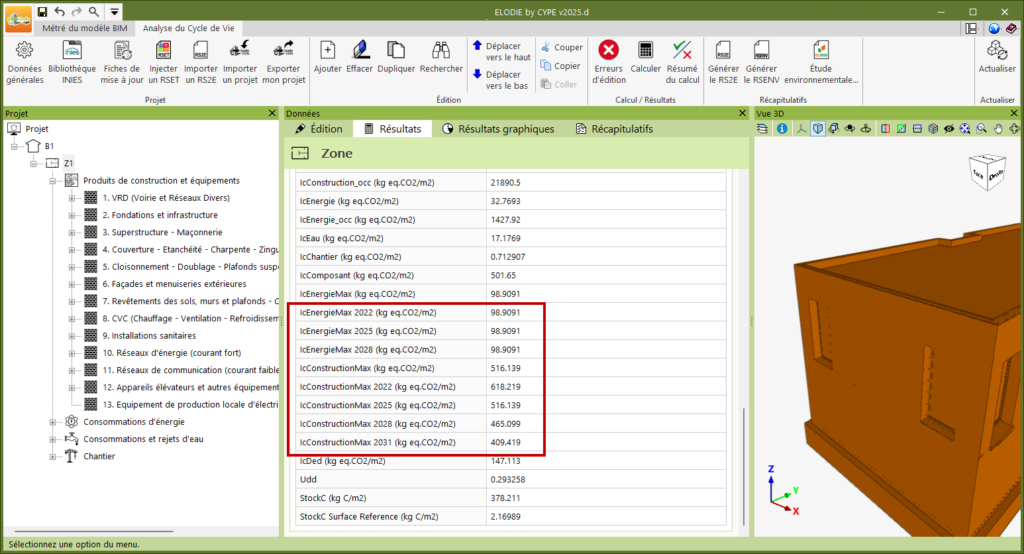

Lorsqu’un calcul est effectué, les seuils pris en compte varient en fonction de la date du permis de construire du projet. Désormais, le logiciel affiche également, à titre indicatif, les seuils à venir dans les prochaines années, pour la même typologie de projet.

Réseau de chaleur et de froid

Le moteur de calcul COMENV est désormais sensible au choix du réseau de chaleur et de froid pour le calcul des seuils RE2020. Si le projet ne présente pas de réseau de chaleur et de froid, il convient de le préciser dans le menu dédié, pour un calcul sans prise en compte de celui-ci et la production correcte du RS2E.

Par défaut, un nouveau projet n’est pas lié à un réseau de chaleur et de froid.

CYPEPROJECT

Zoom sur l'éditeur de gabarits des récapitulatifs

Dans la version 2025.d de CYPEPROJECT et CYPEPROJECT et Gestion de chantier, il est désormais possible de zoomer dans l'édition des gabarits en appuyant sur la touche « Ctrl » tout en déplaçant la molette de la souris.

Cette action permet d'augmenter et de diminuer la taille des objets et des textes dans les zones de registres, rendant ainsi le travail d'édition des gabarits plus accessible.

Trois nouveaux boutons ont également été ajoutés à la barre d'outils située en haut.

  • Le premier bouton « Zoom (-) » permet de diminuer la taille des objets dans la zone de travail.
  • Le deuxième bouton rétablit l'état de zoom par défaut et affiche le pourcentage actuel et le pourcentage à récupérer (100%).
  • Le troisième bouton « Zoom (+) » permet d'augmenter la taille des objets dans la zone de travail.

Autre changement apporté par cette nouveauté, la position de l'icône qui indique si une ‘Zone’ possède un « Script avant impression » et un « Script après impression » a été modifiée. Désormais, les icônes apparaissent au début de la zone. La première partie en gris foncé est la « Section » et la partie en gris clair est la « Zone ».

Générateur de prix

Actualisation des tarifs et des produits de fabricants

La version 2025.d du Générateur de prix pour la France, l'Algérie, le Cameroun, la Côte d'Ivoire, le Maroc, le Gabon, le Mali, la République du Congo et le Sénégal comprend les mises à jour suivantes des tarifs et des produits de fabricants :

KNAUF
Actualisation des tarifs.

REVESTECH
Élargissement de la gamme de produits.

Actualisation des prix de la main d'œuvre

Dans le Générateur de prix pour la France et le Maroc, les prix de la main-d'œuvre pour chaque catégorie professionnelle ont été mis à jour afin de les adapter aux conditions actuelles du marché de la construction.

Évaluation de l’impact environnemental – Analyse du cycle de vie

Le groupe commercial suivant fournit ses déclarations environnementales de produits dans les Générateurs de prix pour le Maroc où il est disponible :

PLACO

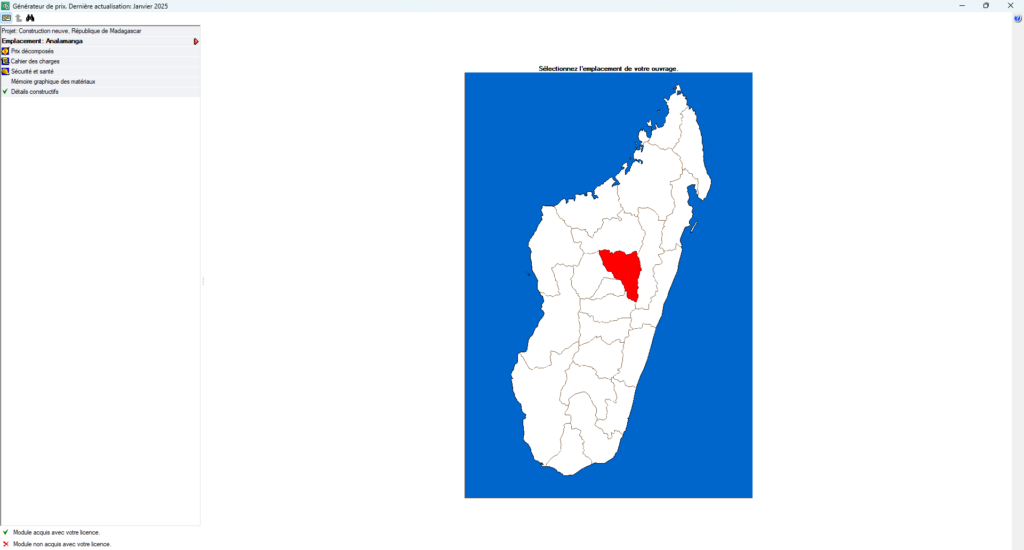

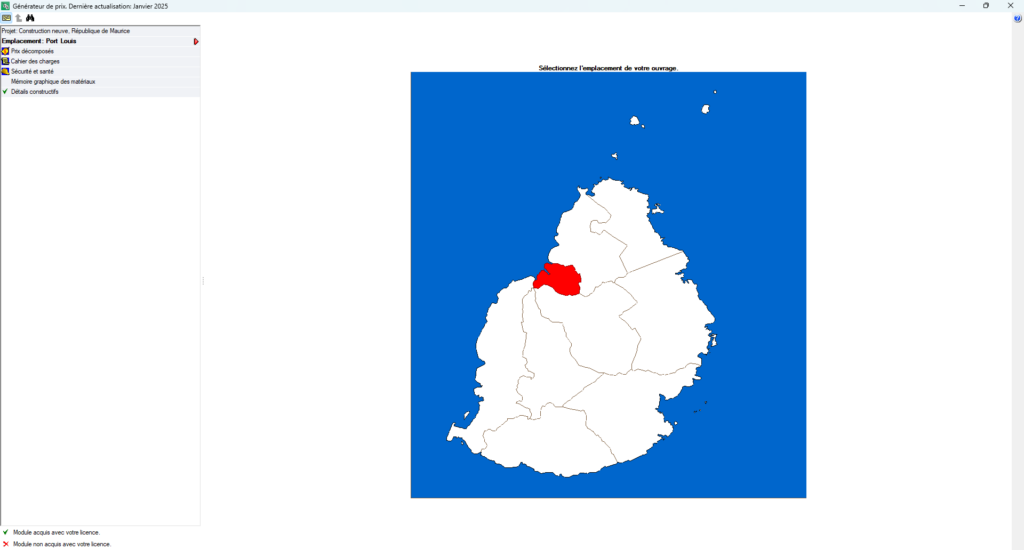

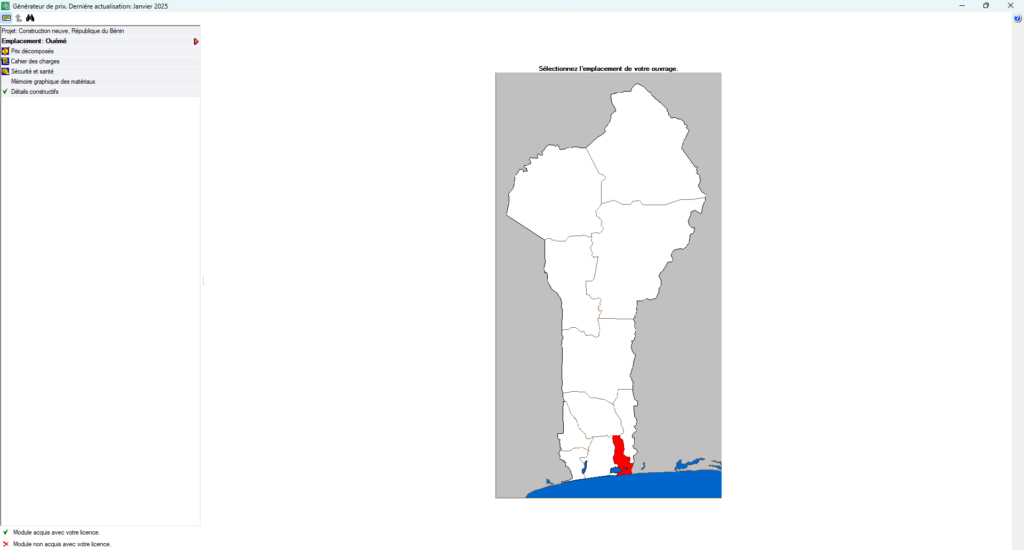

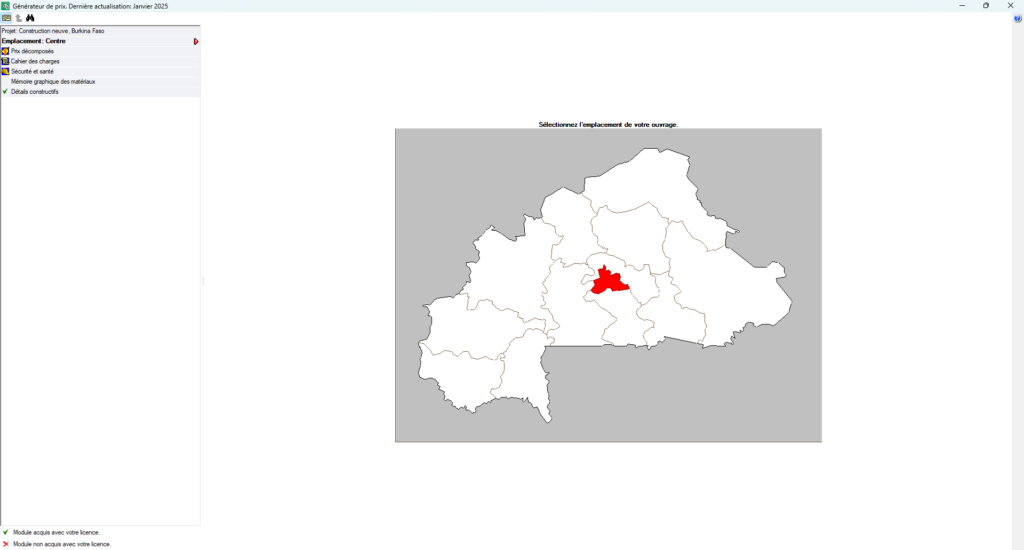

Générateurs de prix pour le Burkina Faso, la République du Bénin, la République de Madagascar et la République de Maurice

La version 2025.d comprend les Générateurs de prix pour le Burkina Faso, la République du Bénin, la République de Madagascar et la République de Maurice. Ces Générateurs, comme ceux développés pour les autres pays, ont des unités d’ouvrage pour les projets de construction neuve, de rénovation et d'espaces urbains.

Depuis l’implémentation du premier Générateur, le Générateur de prix de CYPE est maintenant disponible dans trente et un pays :

  • Algérie
  • Angola
  • Argentine
  • Bolivie
  • Brésil
  • Burkina Faso
  • Cameroun
  • Cap-Vert
  • Chili
  • Colombie
  • Côte d'Ivoire
  • Équateur
  • Espagne
  • France
  • Gabon
  • Guatemala
  • Honduras
  • Mali
  • Maroc
  • Mexique
  • Mozambique
  • Panama
  • Paraguay
  • Pérou
  • Portugal
  • République de Madagascar
  • République de Maurice
  • République du Bénin
  • République du Congo
  • Sénégal
  • Uruguay

Autres nouveautés du Générateur de prix

Les Générateurs de prix pour les pays francophones (Algérie, Cameroun, Côte d'Ivoire, France, Gabon, Mali, Maroc, République du Congo et Sénégal) comprennent également les nouveautés suivantes :

  • Pour les types d’ouvrage ‘Construction neuve’ et ‘Rénovation’
    • De nouvelles unités d’ouvrage ont été ajoutées aux sections :
      • ACC (VRD et aménagements extérieurs/Réseaux de chaleur/Approvisionnement thermique).
      • ABL (VRD et aménagements extérieurs/Bassins et équipements de piscine/Bords et plages de piscines).
      • ETH (Enveloppe et finition extérieure/Couvertures de toitures terrasses/Toitures chaudes non accessibles).
      • ETI (Enveloppe et finition extérieure/Couvertures de toitures terrasses/Points singuliers).
      • EFS (Enveloppe et finition extérieure/Fermetures et protections solaires/Stores).
      • TLL (Équipements techniques/Installations électriques/Appareillage).
      • TBB (Équipements techniques/Équipements sanitaires/Baignoires).
      • TBU (Équipements techniques/Équipements sanitaires/Douches).
      • TBH (Équipements techniques/Équipements sanitaires/Douches hygiéniques).
      • TIF (Équipements techniques/Protections contre les incendies/Systèmes fixes d'extinction).
      • TNU (Équipements techniques/Canalisations pour fluides/Multicouches, pré-isolées).
      • TNT (Équipements techniques/Canalisations pour fluides/En polyéthylène, pré-gainées).
      • FIS (Aménagements et finitions/Isolations intérieures/Sols céramiques ou en pierre).
      • FME (Aménagements et finitions/Revêtements de murs/Métallique).
      • FHD (Aménagements et finitions/Étanchéité/Douches).
      • FYC (Aménagements et finitions/Revêtements d'escaliers/Céramique).
      • FKV (Aménagements et finitions/Menuiseries intérieures et meubles/Portes de service).

    • De nouvelles options ont été ajoutées et des améliorations ont été apportées à l'unité d’ouvrage :
      • FDH080 m² Habillage en plaques de plâtre.

  • Pour le type d’ouvrage ‘Rénovation’
    • De nouvelles unités d’ouvrage ont été ajoutées à la section :
      • ETS (Enveloppe et finition extérieure/Couvertures de toitures terrasses/Systèmes).

CYPE Cost Estimator

Mise à jour de la base de données des prix

La base de prix utilisée par CYPE Cost Estimator pour déterminer les coûts directs imputables au chantier a été révisée.

Les projets réalisés avec les versions précédentes du logiciel sont automatiquement mis à jour lorsqu'ils sont ouverts avec la version 2025.d.

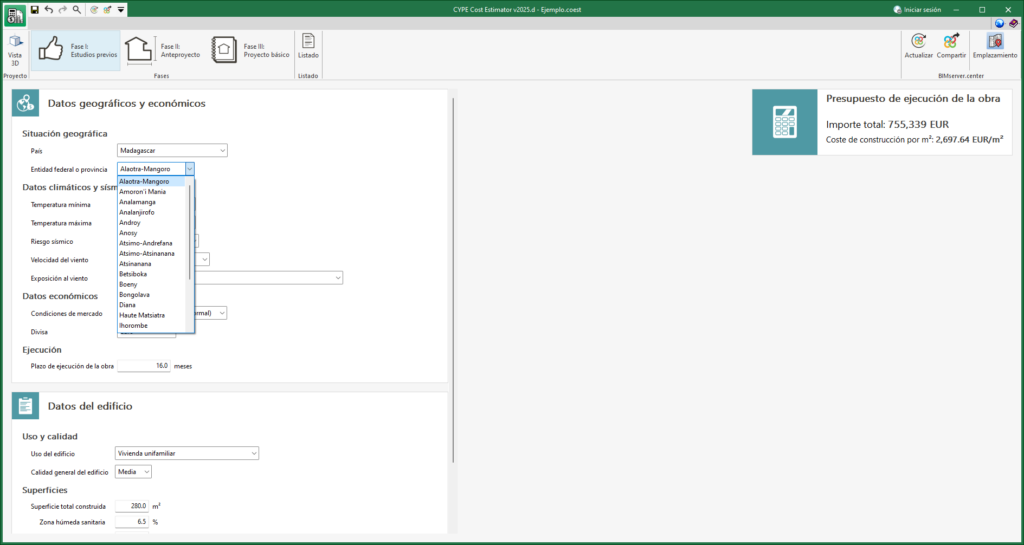

Nouveaux pays

Les pays suivants, ainsi que leurs entités fédérales ou provinces, ont été ajoutés aux données géographiques et économiques de la « Phase I. Études préliminaires » :

  • Bénin
  • Burkina Faso
  • Madagascar
  • Maurice

Open BIM Quantities

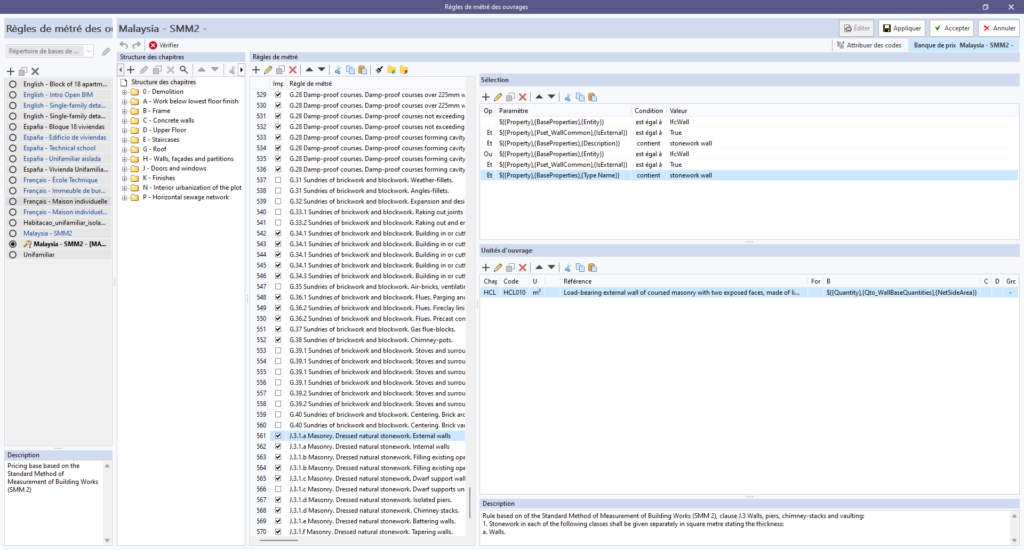

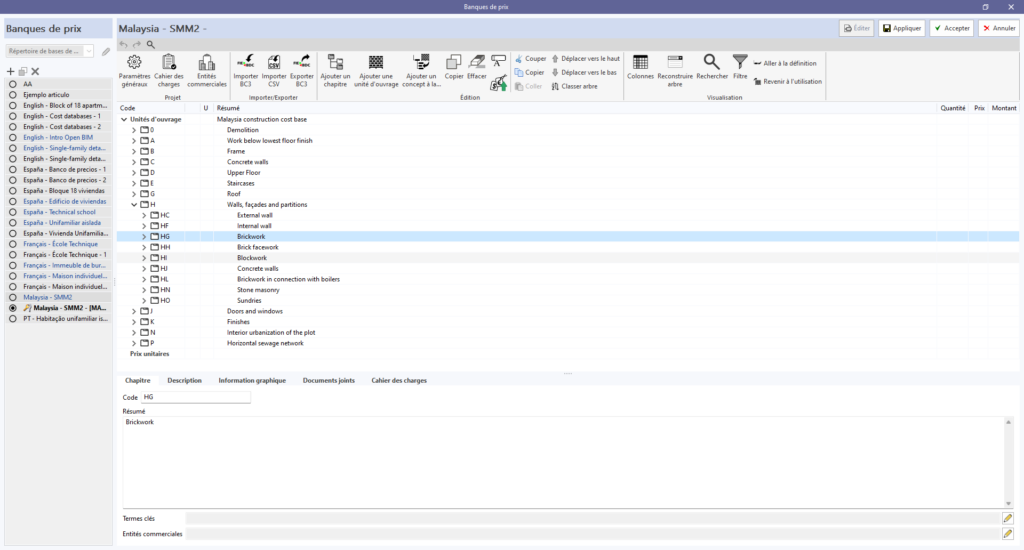

Ajout d'autres sections de la norme Malaysian Standard Method of Measurement for Building Works (SMM2)

Dans la version 2025.c de Open BIM Quantities, l'adaptation de la Malaysian Standard Method of Measurement for Building Works (SMM2) a été initiée afin de transformer cette norme en un ensemble de règles de métré pour faciliter la création d’estimatifs pour la Malaisie. Dans la version 2025.d, l'adaptation se poursuit en incorporant d'autres sections de la norme :

E Piling and Diaphragm Walling

  • Piling
  • Diaphragm walls

H Underpinning

  • Generally
  • Work in all trades

J Masonry

  • Generally
  • Dressed natural stonework
  • Natural stone rubble work
  • Cast stonework
  • Clayware work
  • Sundries
  • Centering

K Waterproofing and Asphalt work

  • Generally

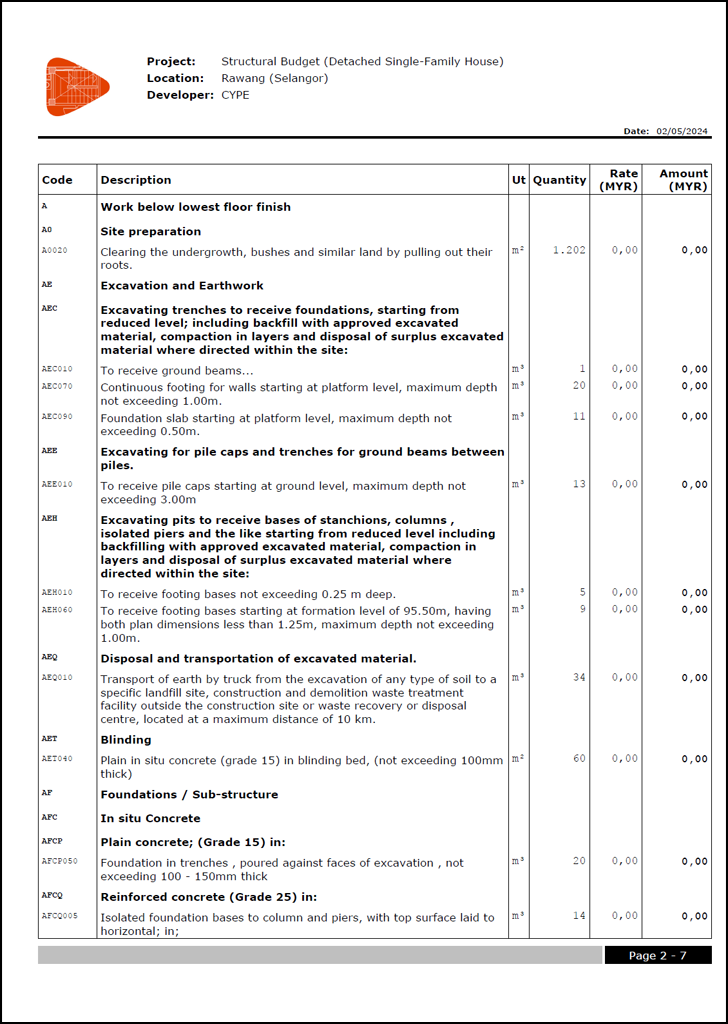

La nouveauté de cette version 2025.d est complétée par l'incorporation de nouveaux concepts dans la banque de prix et la mise à jour des règles de métré de l'ouvrage (tous deux appelés « Malaysia - SMM2 »).

Rappelons que l'accès à la banque de prix se fait à partir du bouton ‘Banques de prix’ et que l'accès aux règles de métré de l'ouvrage se fait à partir du bouton ‘Règles de métré de l'ouvrage’. La banque de prix contient des unités d’ouvrage non classées et sans prix, celles-ci étant organisées selon les critères de chapitre et de sous-chapitre normalement suivis dans les estimatifs malaisiens. Une banque de prix permet à l'utilisateur d'assigner des unités d'ouvrage aux critères pour le métré qu'il considère, dans ce cas, les règles ont été créées pour la Malaisie, afin de transformer les données contenues dans les éléments ou composants d'un modèle BIM en unités d'ouvrage.

L'application comprend les outils nécessaires pour adapter la documentation des récapitulatifs de l’estimatif au format et au style utilisés dans les estimatifs malaisiens.

La liste des sections de la norme incluses jusqu'à la version 2025.d est la suivante :

A General Rules

B Preliminaries

  • Preliminaries particulars
  • Contract
  • Works, goods and materials by others
  • General facilities and obligations
  • Contingencies

C Demolition

  • Generally

D Excavation and Earthwork

  • Generally
  • Site preparation
  • Excavation
  • Earthwork support
  • Disposal of water
  • Disposal of excavated material
  • Filling

E Piling and Diaphragm Walling

  • Piling
  • Diaphragm walls

F Concrete Work

  • In-situ concrete
  • Formwork
  • Precast concrete
  • Composite construction
  • Hollow-block suspended construction
  • Prestressed concrete work

G Brickwork and Blockwork

  • Generally
  • Brickwork
  • Brick facework
  • Brickwork in connection with boilens
  • Blockwork
  • Damp-proof courses
  • Sundries

H Underpinning

  • Generally
  • Work in all trades

J Masonry

  • Generally
  • Dressed natural stonework
  • Natural stone rubble work
  • Cast stonework
  • Clayware work
  • Sundries
  • Centering

K Waterproofing and Asphalt work

  • Generally

Détails constructifs

Nouveaux détails constructif dans le module « Détails constructifs de toitures terrasses »

La version 2025.d comprend de nouveaux détails constructifs dans le module « Détails de construction de toitures terrasses » :

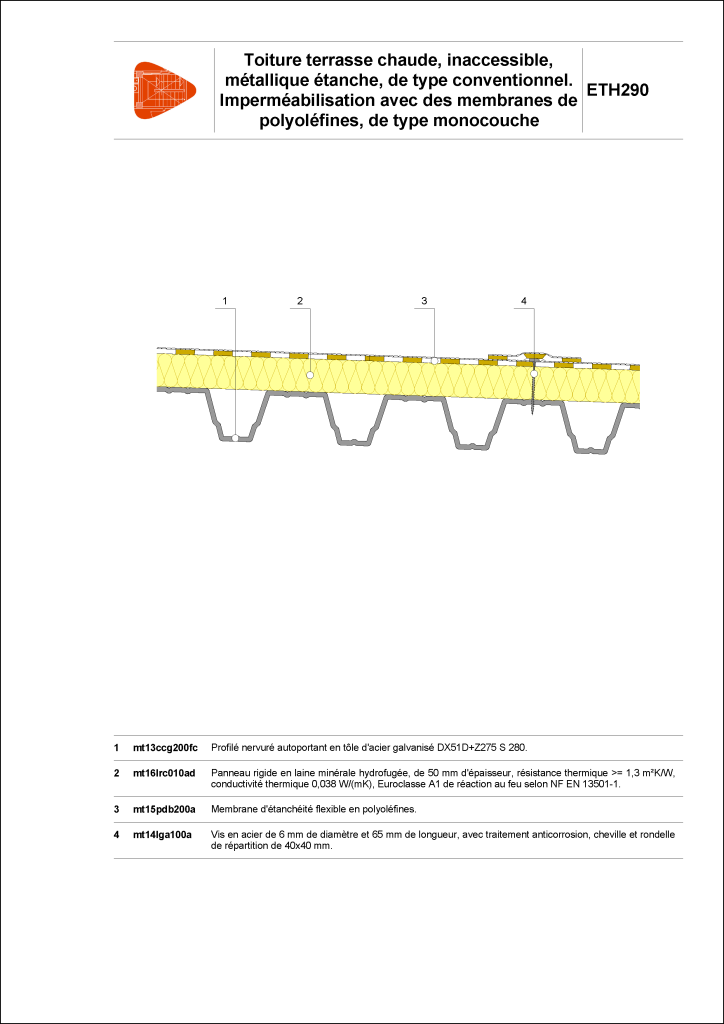

  • Toiture terrasse chaude, inaccessible

    • ETH290. Toiture terrasse chaude, inaccessible, métallique étanche, de type conventionnel. Imperméabilisation avec des membranes de polyoléfines, de type monocouche.

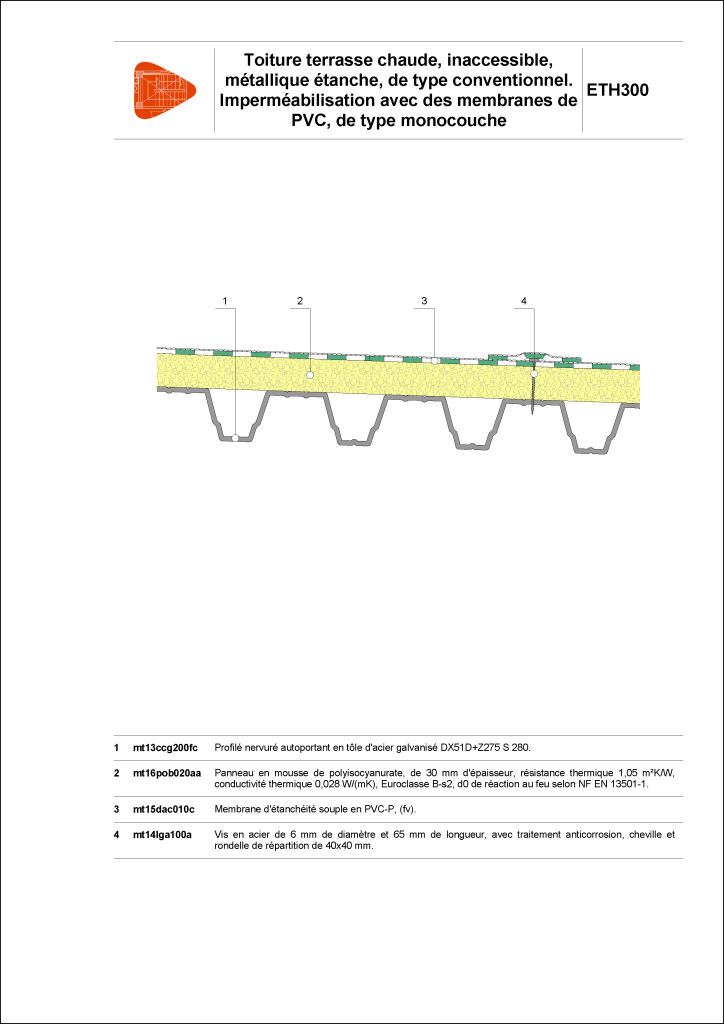

    • ETH300. Toiture terrasse chaude, inaccessible, métallique étanche, de type conventionnel. Imperméabilisation avec des membranes de PVC, de type monocouche.

Logiciels non maintenus

Logiciels non maintenus à partir de la version 2025.d

À partir de la version 2025.d des logiciels CYPE, les applications suivantes ne sont pas maintenues :

  • IFC Uploader
    Vous pouvez désormais créer de nouvelles contributions directement à partir de la page du projet sur la plateforme web BIMserver.center.

  • CYPELUX EN / CYPELUX LEED
    Les prestations de ces logiciels sont incluses dans CYPELUX.

  • CYPE Lightning
    Les prestations de ce logiciel sont incluses dans CYPELEC Distribution.
