Introduction
CYPE mise sur les flux de travail collaboratifs, multidisciplinaires et multi-utilisateurs qui intègrent les différents acteurs impliqués dans un projet. En ce sens, de nombreuses applications d'autres fabricants de logiciels peuvent participer à ce système de développement de projets en échangeant des informations par le biais de fichiers basés sur des formats standard ouverts (IFC, FIEBDC-3, glTF, JSON, etc.).
Avec le Plugin Open BIM - Revit, tout utilisateur de Autodesk Revit peut intégrer son projet à la plateforme BIMserver.center et bénéficier de tous les avantages qu'elle offre, notamment : la représentation des modèles BIM en réalité augmentée et en réalité virtuelle ; le contrôle des mises à jour et la gestion des incidents ; la gestion des intervenants au projet et la connexion avec différentes applications Open BIM, y compris les outils CYPE.
Plugin Open BIM - Revit

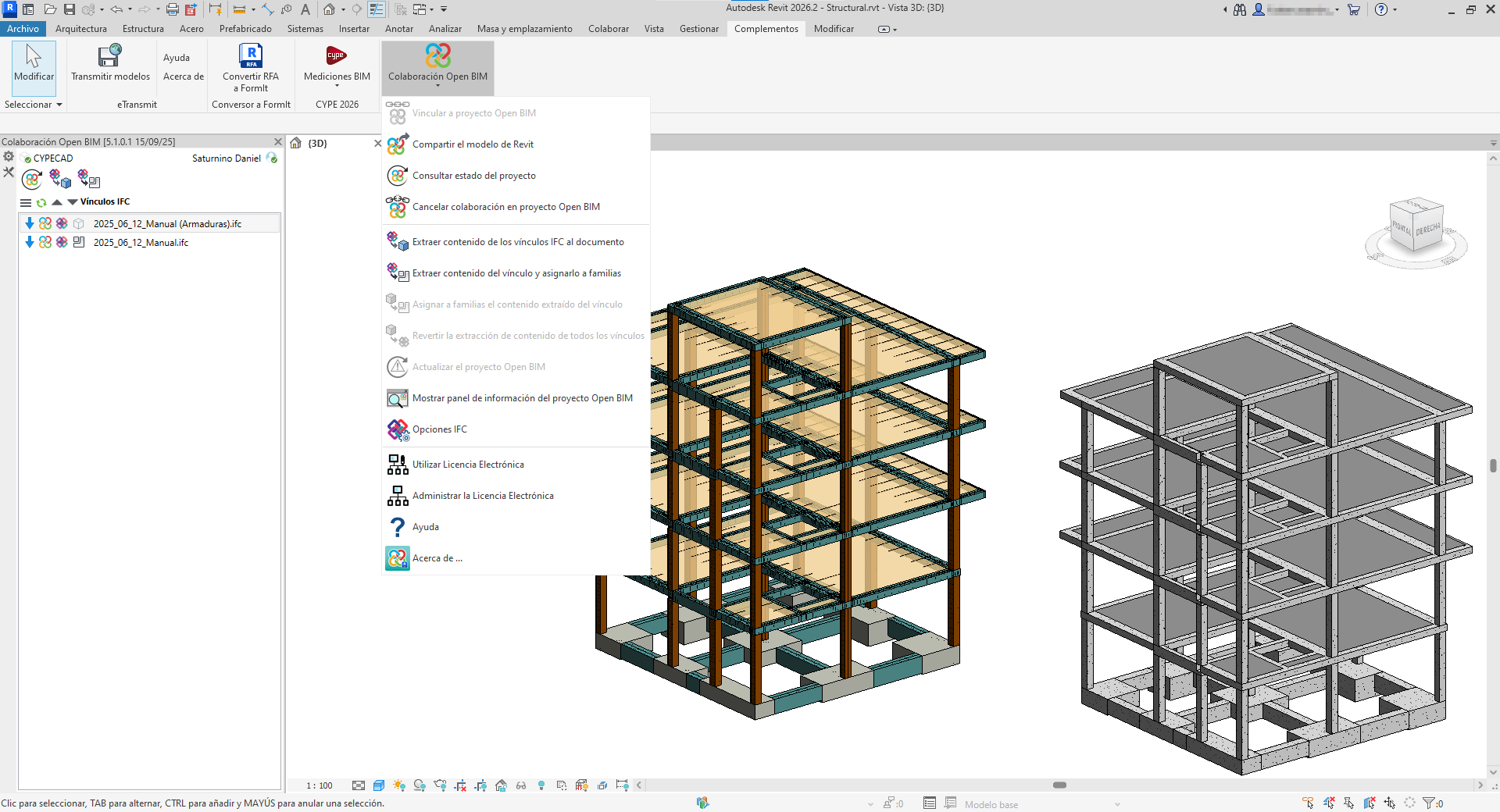

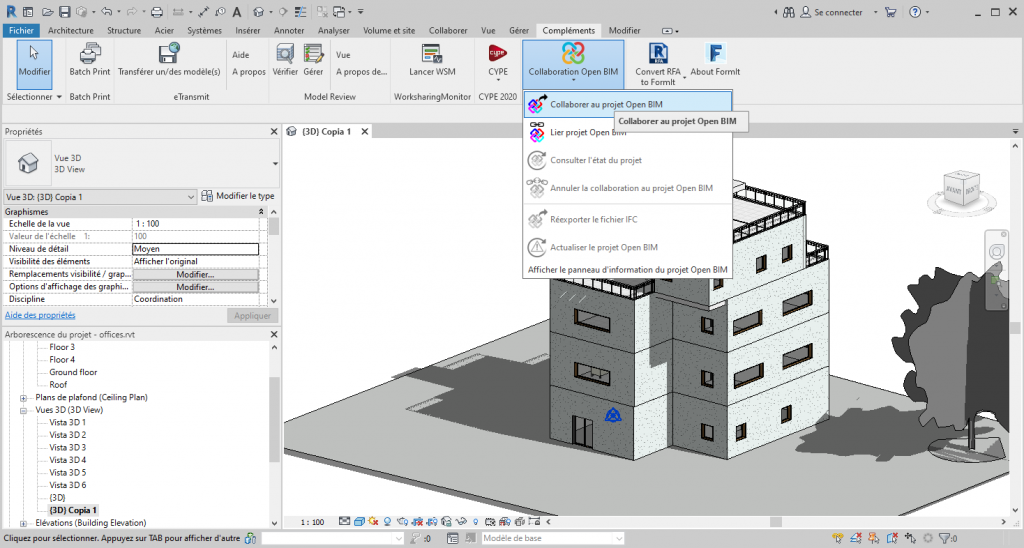

Les options disponibles du plugin Open BIM - Revit se trouvent dans l'onglet ‘Compléments’ du bloc ‘Collaboration Open BIM’ de la barre d'outils principale de Revit.
Le menu déroulant comporte trois blocs distincts.
Le premier bloc rassemble les outils nécessaires pour synchroniser le projet avec la plateforme BIMserver.center.
- Lier au projet Open BIM
- Partager le modèle Revit
- Consulter l'état du projet
- Annuler la collaboration du projet Open BIM
Le deuxième bloc contient des outils de gestion du contenu des liens IFC.
- Extraire le contenu des liens IFC vers le document
- Extraire le contenu du lien et l'attribuer aux familles
- Attribuer aux familles un contenu extrait du lien
- Inverser l'extraction du contenu de tous les liens
- Actualiser le projet Open BIM
- Afficher le panneau d'information du projet Open BIM
- Options IFC
Le troisième bloc couvre la gestion des licences, ainsi que l'aide et les informations disponibles.
- Utiliser Licence Électronique
- Administrer la Licence Électronique
- Aide
- À propos de…
Collaboration Open BIM
Avec le « Plugin Open BIM - Revit », il est possible de démarrer un projet Open BIM directement à partir de Revit. De cette façon, il est possible de communiquer le modèle Revit avec les modèles CYPE, réalisant ainsi une collaboration bidirectionnelle en temps réel entre les différentes disciplines du projet et Revit via l'échange de fichiers IFC. De cette façon, la communication entre Revit et les outils spécialisés de CYPE est améliorée, optimisant le flux de travail BIM.
Se lier à un projet Open BIM
Avec l'outil ‘Lier au projet Open BIM’, vous sélectionnez le projet de BIMserver.center auquel vous souhaitez vous connecter. Une fois le projet sélectionné, il est possible d'incorporer les différentes contributions qui sont incluses pour extraire des informations
Partager le modèle Revit
L'outil ‘Partager le modèle Revit’ permet d'extraire des informations du modèle Revit en générant des fichiers au format standard IFC pour les incorporer au projet sur la plateforme BIMserver.center à laquelle il est lié.
Vous pouvez sélectionner une destination locale pour le projet ou utiliser BIMserver.center pour le partager avec d'autres collaborateurs.
Une fois le projet créé, un fichier IFC du modèle actuel est généré.
Consulter l’état du projet et actualiser le projet Open BIM
L'outil ‘Consulter l’état du projet’ est utilisé pour vérifier les changements éventuels dans les fichiers IFC du projet.
Le logiciel vous informe des modifications qui ont été générées dans les projets des différentes disciplines et vous permet de décider si mettre à jour les informations du projet.
Il est possible de sélectionner les fichiers IFC qui n'ont pas encore été liés ou de supprimer certains de ceux qui ont été précédemment liés.
Annuler la collaboration au projet Open BIM
L'outil ‘Annuler la collaboration au projet Open BIM’ permet de désactiver les messages de collaboration avec le projet Open BIM et, éventuellement, de supprimer tous les liens avec les fichiers IFC.
Panneau d'information du projet Open BIM
En se liant à un projet, chaque lien et son statut sont indiqués dans les points suivants :
- État du lien
Indique si le lien est chargé ou déchargé. - État de l'IFC d'origine
Affiche l’état de l'IFC situé dans le dossier « bim_projects ». - État de l’IFC local
Affiche l'état de l’IFC situé dans le dossier du répertoire local où le projet est stocké. - État du contenu
Affiche l'état du contenu extrait (DirectShapes) de chacun des liens.
Extraire le contenu des liens IFC vers le document

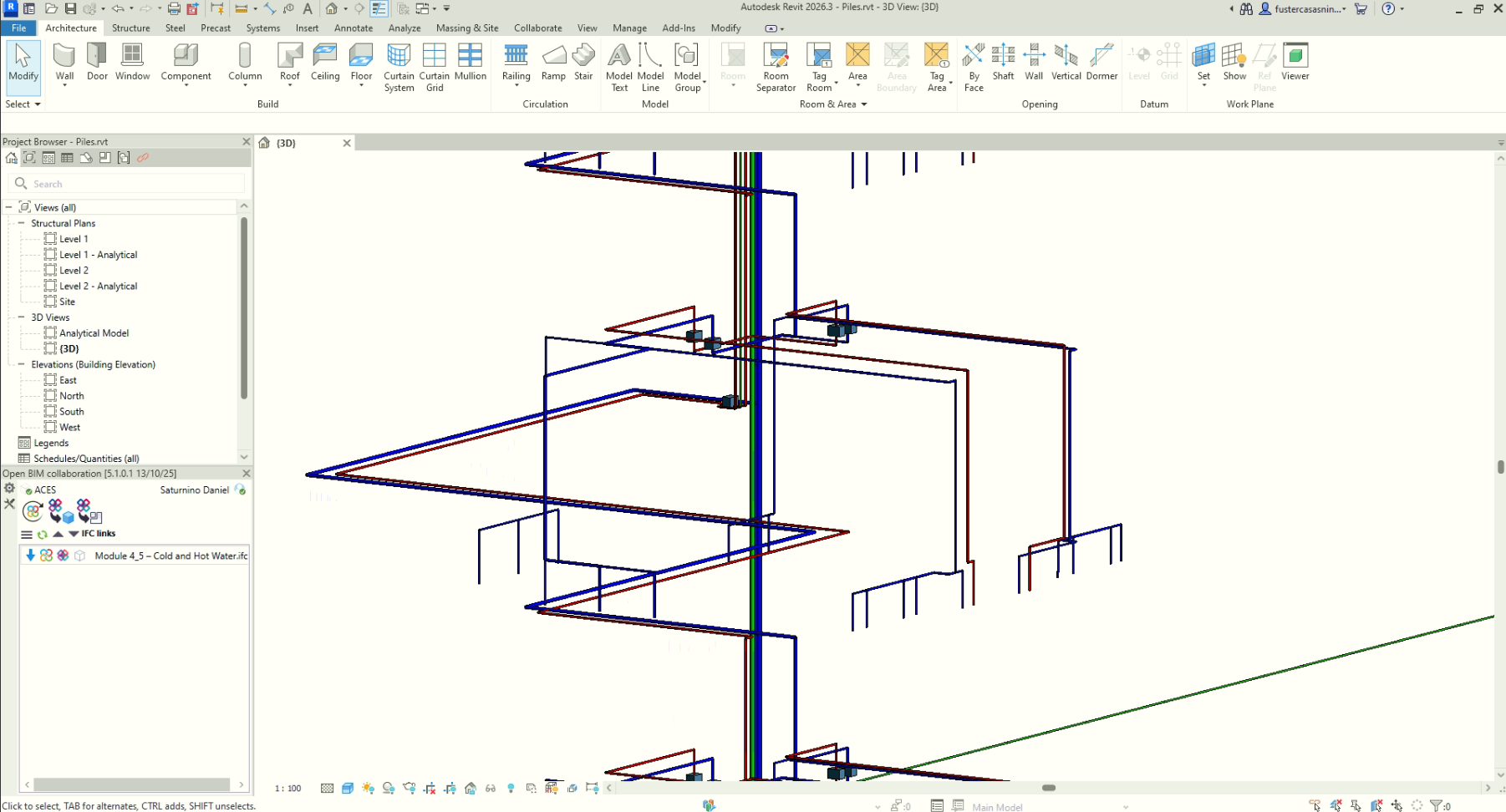

Avec l'outil 'Extraire le contenu des liens IFC vers le document', il est possible de convertir le modèle IFC lié en un ensemble d'objets individuels (DirectShape), ce qui permet de supprimer ou de modifier la position de ces objets et, d'autre part, de modifier les paramètres des éléments associés. En outre, la liaison avec les catégories natives de Revit permet de filtrer, d'étiqueter et de répertorier dans des tableaux.
Pour l'analyse et la documentation des modèles, le processus de conversion ajoute un avantage significatif : l'unification des paramètres partagés. Lier des modèles IFC à un projet Revit nécessite l'association d'ID individuels à chaque propriété ou attribut IFC ; la conséquence de ce processus est que le même attribut ou propriété reçoit des ID différents dans des liens différents, ce qui nécessite la définition du fichier de paramètres partagés spécifique pour chaque opération à effectuer sur chacun des modèles liés. En extrayant le contenu des liens IFC, cette opération fastidieuse n'est plus nécessaire ; le plugin se charge d'unifier les paramètres partagés de sorte que l'utilisateur n'est pas obligé de maintenir et de gérer un ensemble de fichiers de paramètres partagés (un pour chaque modèle IFC lié). En d'autres termes, le processus devient transparent pour l'utilisateur, qui n'a plus qu'à se préoccuper de la localisation de l'attribut ou de la propriété à lister par son nom.
Le processus de conversion est entièrement réversible. Il est possible d'extraire le contenu du lien vers le document ou d'inverser l'extraction du contenu du lien. La synchronisation des différents modèles avec le projet peut être gérée dans BIMserver.center et cette opération peut être définie pour l'ensemble fédéré des modèles ou individuellement pour chacun d'entre eux. L'état de chaque lien est indiqué par une icône et une couleur différenciée.

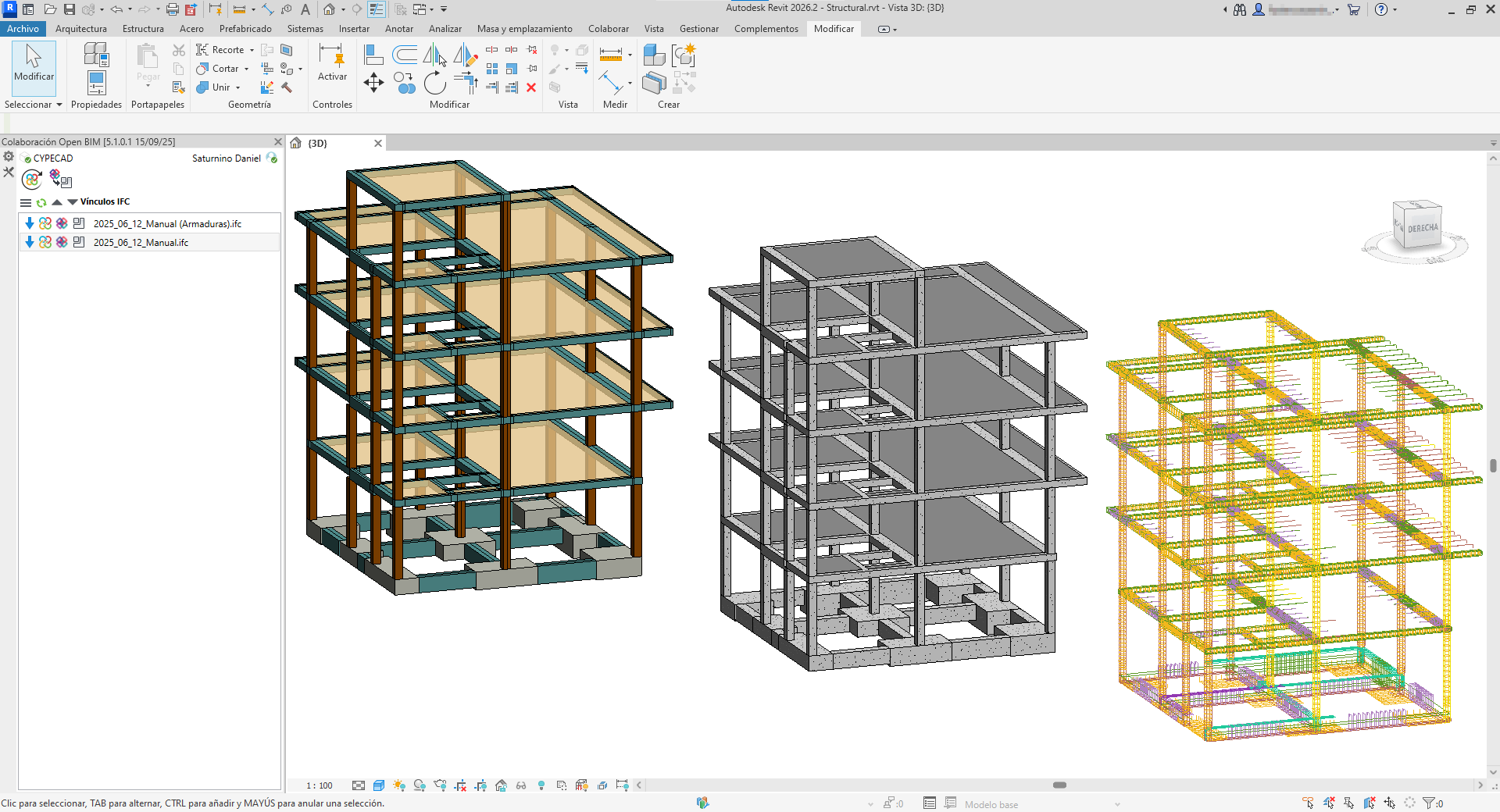

Génération d'éléments natifs Revit à partir d'un IFC structural
Le module « Génération d'éléments natifs Revit à partir d'un IFC structural » permet la conversion d'un modèle structural (inclus dans un projet de la plateforme BIMserver.center) en éléments natifs Revit par l'attribution de familles. Les options de ce module sont centralisées dans l'option ‘Extraire le contenu du lien et l'attribuer aux familles’ du menu ‘Collaboration Open BIM’ de Revit.
Fonctionnement du module « Génération d'éléments natifs Revit à partir d'un IFC structural »

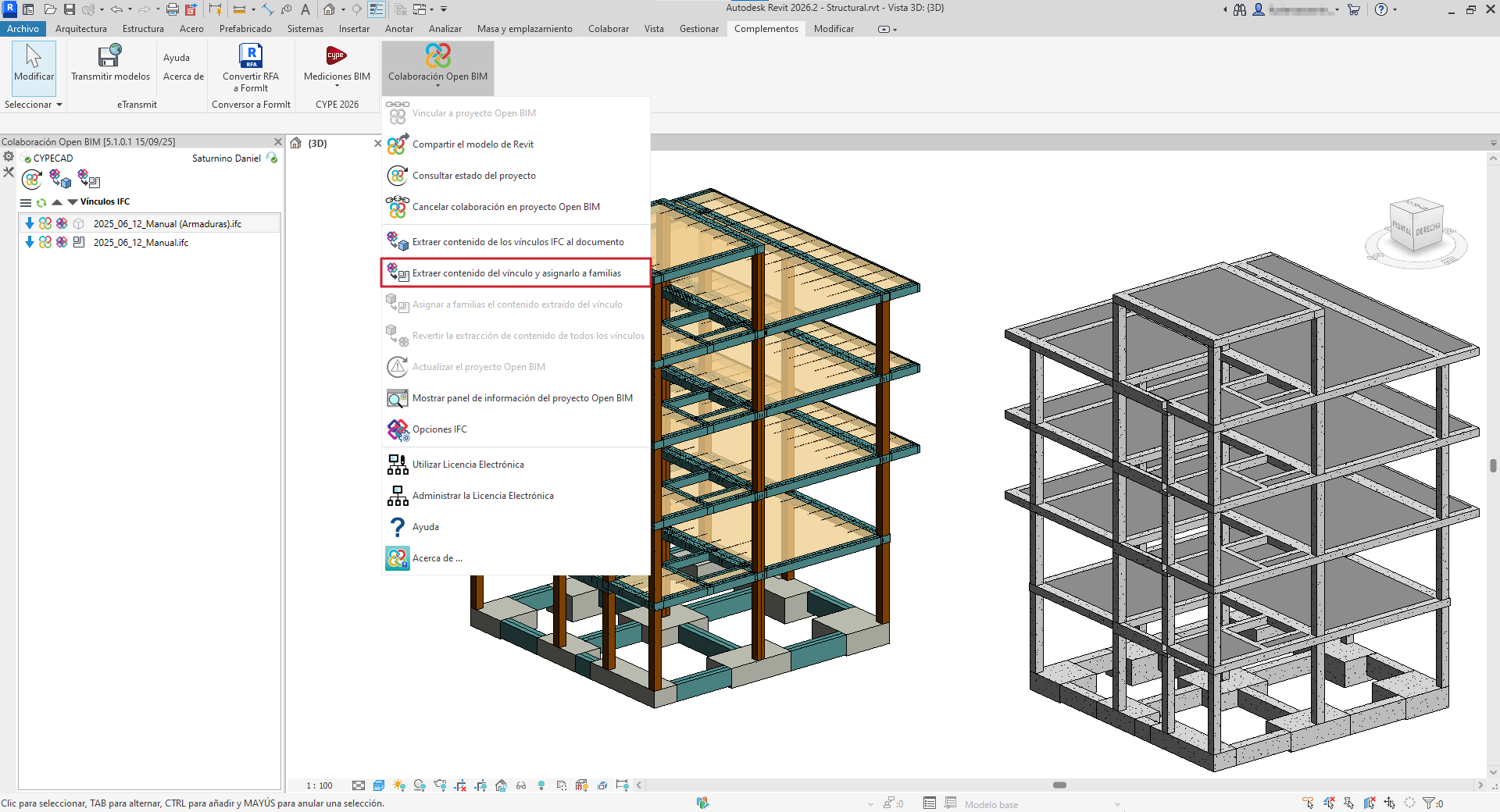

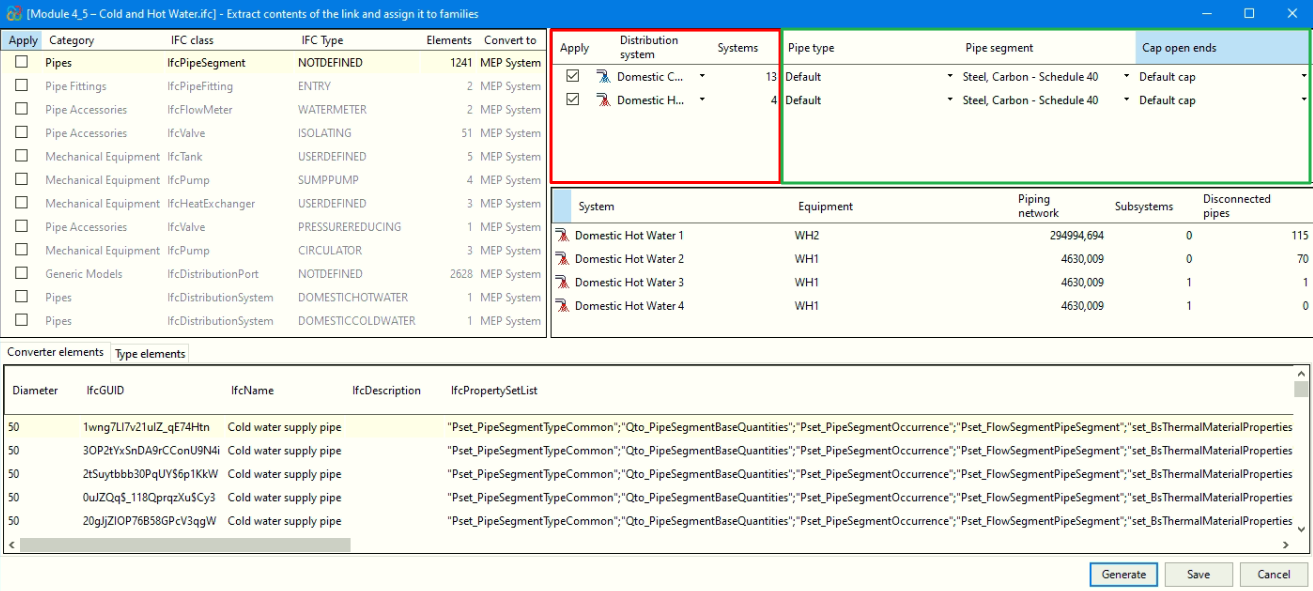

Après avoir sélectionné l'option ‘Extraire le contenu du lien et l'attribuer aux familles’, une boîte de dialogue du même nom s'ouvre et son fonctionnement est détaillé ci-dessous :
- Section principale

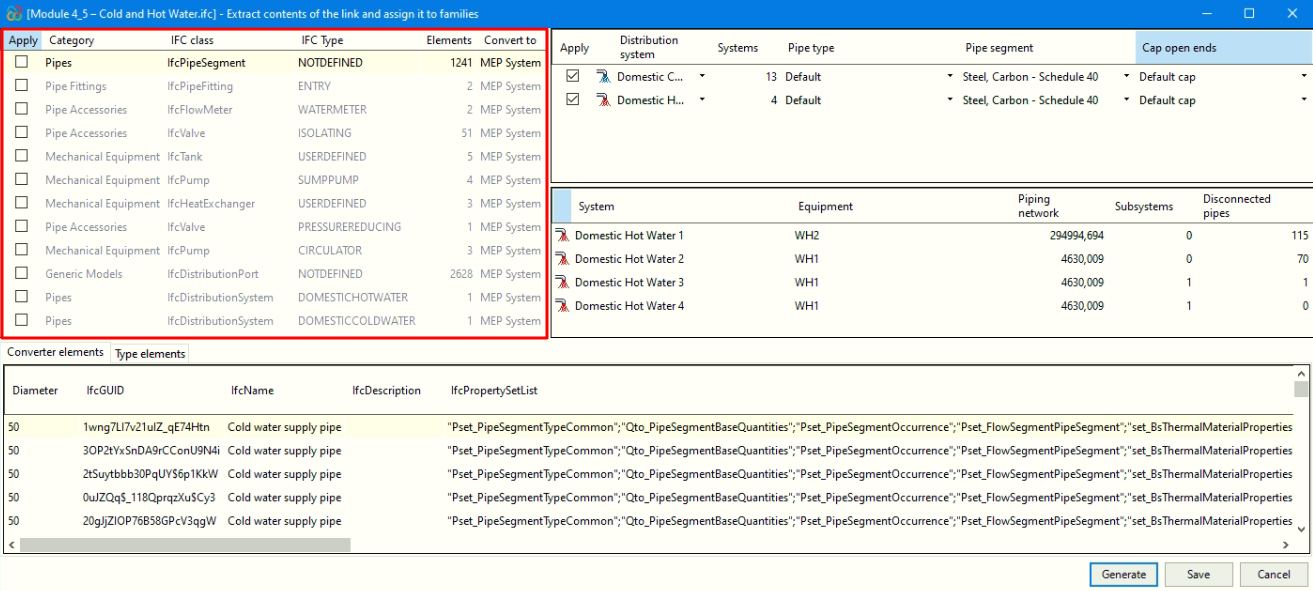

Dans la partie supérieure gauche, toutes les catégories d'éléments structuraux détectés dans les liens IFC du modèle importé sont affichées, regroupées selon la classe et le type d'IFC auxquels elles appartiennent. De plus, à partir de ces regroupements, le nombre d'occurrences existantes et la catégorie native Revit à convertir sont indiqués.
Les catégories qui peuvent être détectées sont les suivantes :
- Murs
- Sols
- Poteaux porteurs
- Ossature
- Fondations
- Escalier
- Rampes
- Ouverture du trou
- Sélecteur de famille native Revit (Convertisseur)

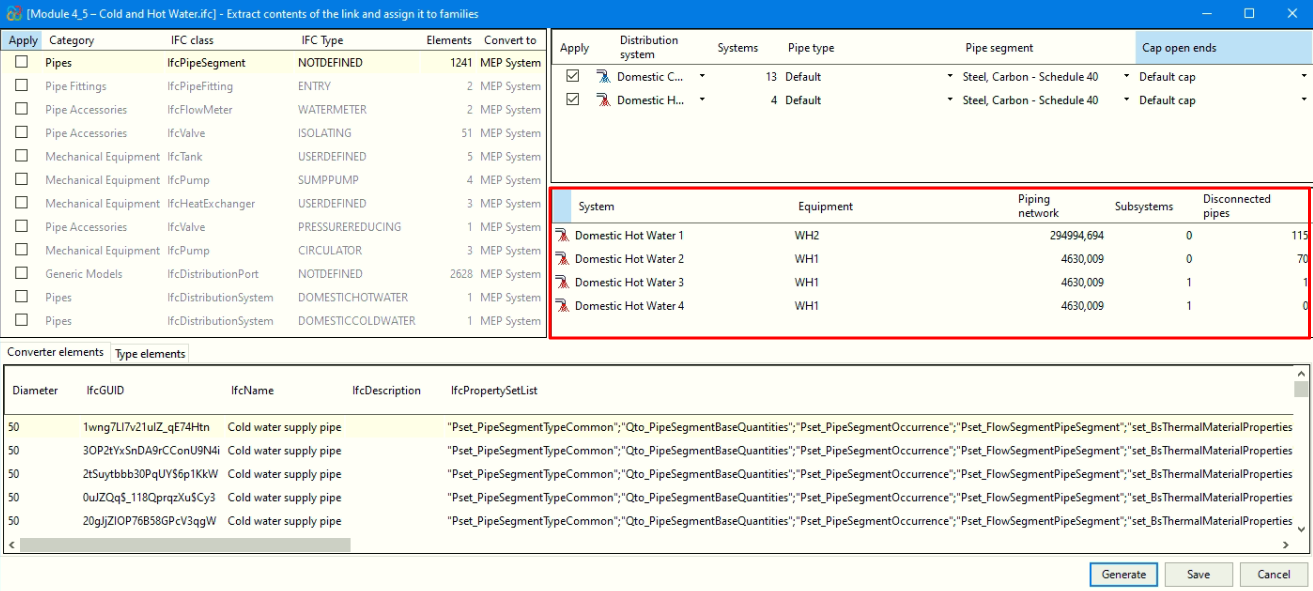

Dans la partie encadrée en rouge de l'image, tous les types sont affichés avec les occurrences de la catégorie sélectionnée dans la ‘Section principale’. Pour eux, vous pouvez attribuer des familles existantes dans le modèle Revit et effectuer la conversion en natif.
- Dans le même tableau, il est possible de créer des doubles dans le cas où la famille attribuée contient des paramètres de type et non des paramètres d’occurrences (colonne ‘Créer des doubles’).
- Dans le cas de l'attribution d'une famille avec des paramètres d’occurrence, l'utilisateur doit attribuer les paramètres de la famille sans avoir besoin de dupliquer les types (il convient de noter qu'il est recommandé à l'utilisateur de charger, avant l'exportation, les familles qui sont nécessaires et qui ne se trouvent pas par défaut dans le gabarit Revit).
- Afin de faciliter le flux de travail de l'utilisateur, plusieurs boutons de filtrage permettent d'afficher les différents types d’occurrences.
- Occurrences du convertisseur/Occurrences du type

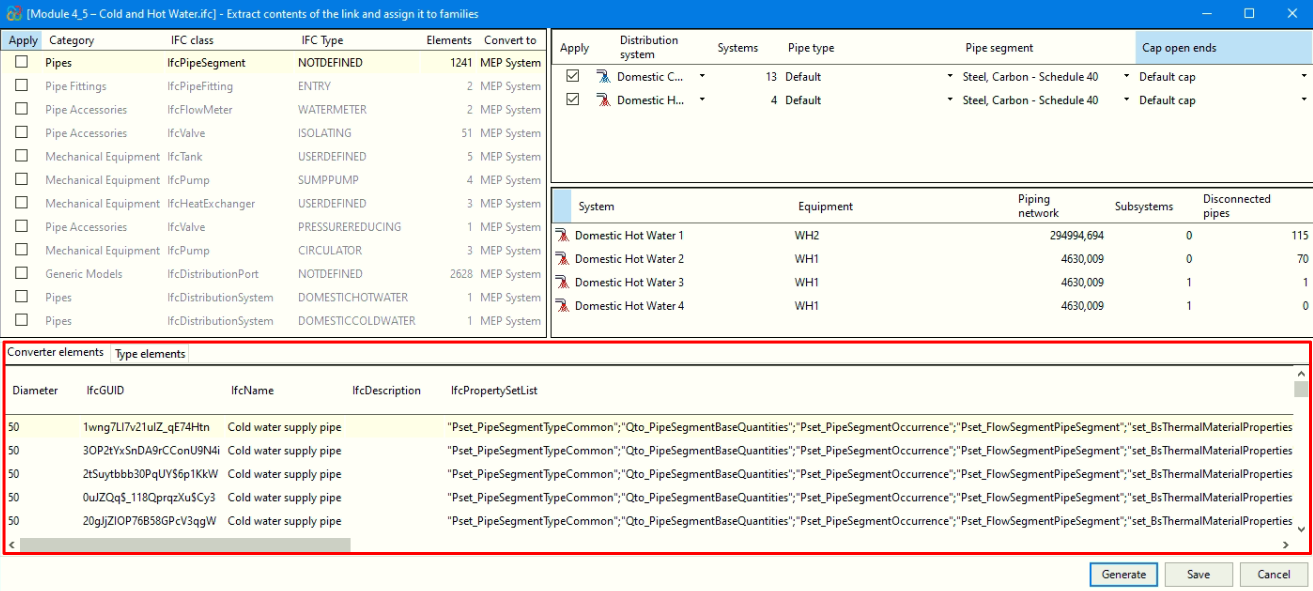

Dans la partie inférieure de la boîte de dialogue ‘Extraire le contenu du lien et l'attribuer aux familles’, les informations de toutes les occurrences du convertisseur sont affichées ou, dans le cas de la sélection d'un type spécifique, seules les informations des occurrences de ce type peuvent être observées.

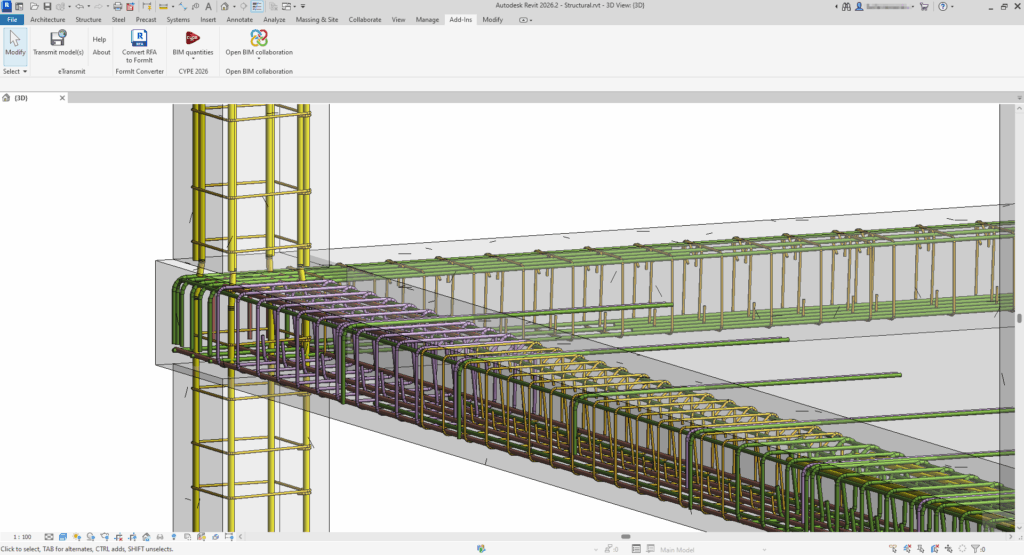

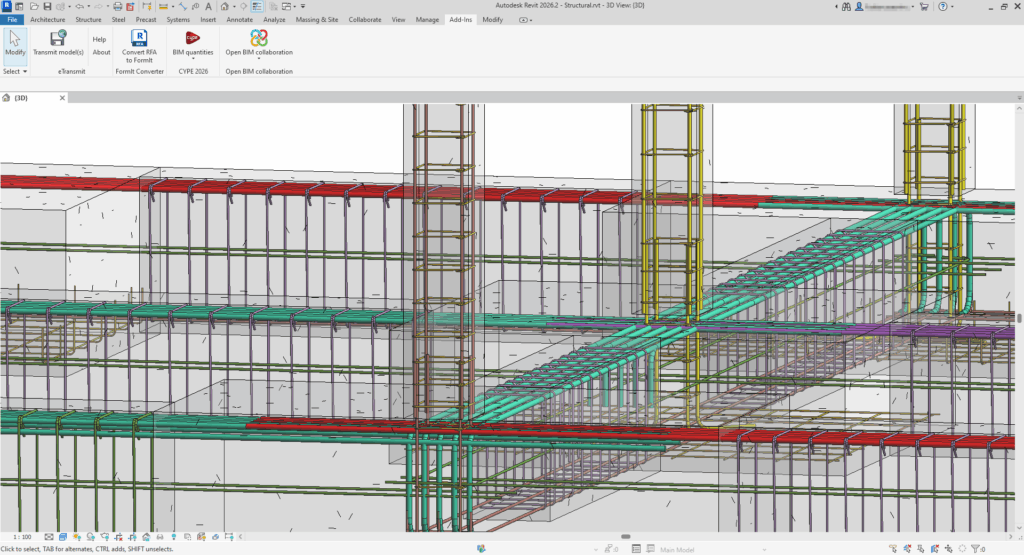

Génération d'armatures de renfort en entités natives Revit

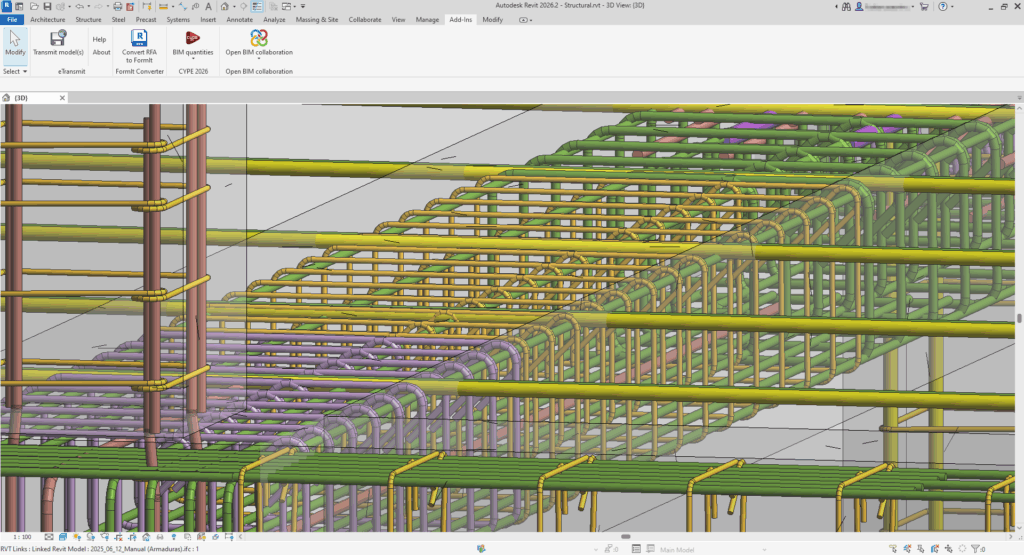

Le module « Génération d'éléments natifs Revit à partir d'un IFC structural » étend ses fonctionnalités avec l'outil ‘Génération d'armatures de renfort vers des entités natives Revit’. Il permet de convertir les modèles d’armatures de renfort (inclus dans un projet de la plateforme BIMserver.center) en entités natives Revit.
La conversion des armatures de renfort en éléments natifs Revit à l'aide du nouvel outil nécessite que la conversion des éléments structuraux hôtes, tels que les poutres, les poteaux, les planchers, les semelles ou tout autre élément structural contenant des armatures de renfort, ait été effectuée au préalable.
Fonctionnement de l’outil ‘Génération d'armatures de renfort en entités natives Revit’
Après avoir sélectionné l'option ‘Extraire le contenu du lien et l'attribuer aux familles’ dans un lien IFC d’armature structurale, une boîte de dialogue du même nom s'ouvre et son fonctionnement est détaillé ci-dessous :
- Section principale
Dans la section principale, les catégories à convertir en entités natives sont affichées. Dans ce cas, comme il s'agit d'un IFC d’armature de renfort, seule la catégorie ‘Armature structurale’ est affichée. De la même manière, la classe IFC et le nombre d'occurrences existantes dans l’IFC sont affichées.
- Panneau d'information des quantités/ratios
Les informations sur les quantités d'acier sont présentées ici. Ces informations sont triées par type d'acier, par diamètre de barre et par diamètre de mandrin. En outre, au bas du tableau figure un résumé du poids total de l'acier exprimé en kilogrammes.
- Occurrences du convertisseur
Dans le panneau inférieur gauche, la hiérarchie des occurrences de convertisseurs est affichée. Cette hiérarchie est établie par ordre décroissant :
- Armature de renfort en général (couvre l'ensemble du modèle).
- Niveaux du modèle (fondation, rez-de-chaussée et suivants).
- Catégories d'éléments structuraux Revit appartenant à chaque niveau (ossatures, poteaux structuraux, etc.).
- Élément structural individuel.
- Assemblages d’armatures (ensembles ou groupes d'éléments qui constituent le total des armatures d'un élément structural).
- Armature de renfort en général (couvre l'ensemble du modèle).
- Dans le panneau inférieur droit, les informations concernant chaque barre de chaque assemblage sont affichées.

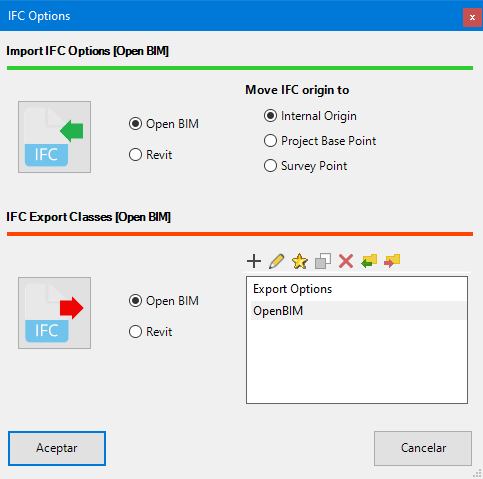

Options IFC

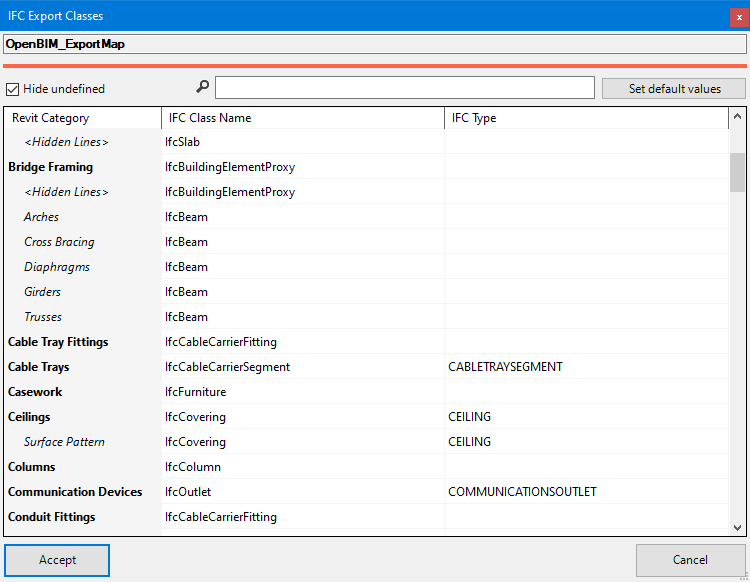

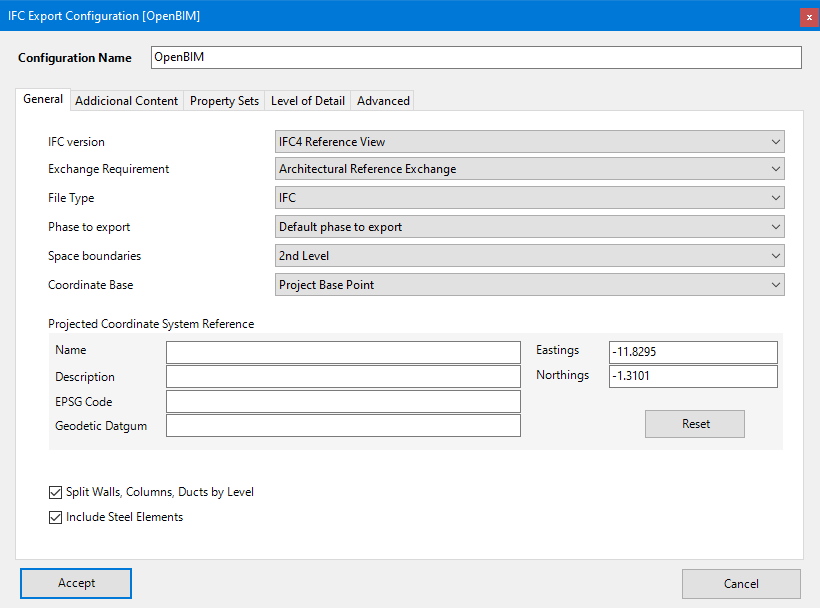

L'outil ‘Options IFC’ permet de personnaliser et d'optimiser la conversion d'objets de et vers IFC. La disponibilité d'objets appartenant aux catégories propres à Revit permet, entre autres, l'étiquetage des objets ou l'analyse à l'aide de tableaux de planification.
Cela permet d'optimiser le flux de travail BIM des projets modélisés dans Revit et calculés avec les logiciels CYPE et de se concentrer sur les éventuels modèles détaillés générés à partir des applications appartenant aux systèmes du fabricant.
Les informations du fichier IFC lié, contenues dans des éléments reconnaissables comme appartenant aux catégories propres à Revit, sont mises à la disposition de l'utilisateur de Revit et permettent d'effectuer des actions d'étiquetage ou d'énumération dans les tableaux de planification.

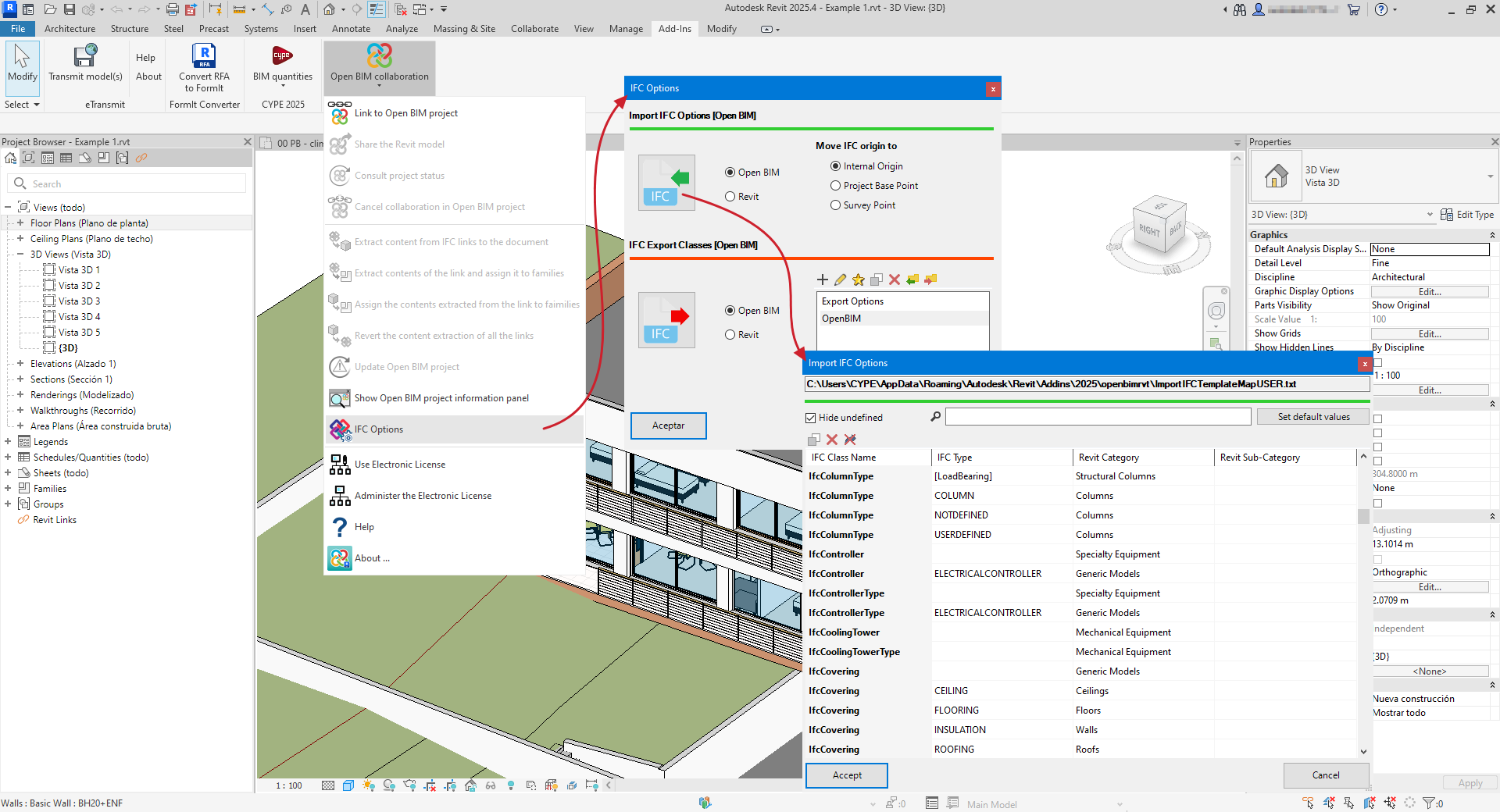

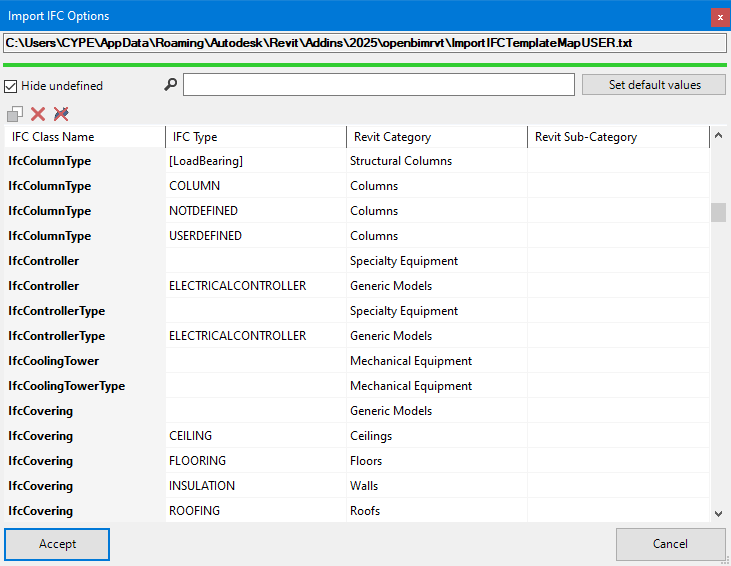

Dans les options d'importation, le Plugin Open BIM - Revit permet de sélectionner le point où saisir l'origine des IFC des entrées sélectionnées dans l'importation.
Una vez cargados es posible mover estos vínculos a los puntos de referencia desde la pestaña del plugin. Se puede hacer de dos maneras:
- En les déplaçant tous en même temps.
- En déplaçant chacun d'eux individuellement.
Intégration dans la plateforme BIMserver.center
De nombreux logiciels CYPE sont connectés à la plateforme BIMserver.center et permettent un travail collaboratif via l'échange de fichiers dans des formats basés sur des formats standards ouverts.
Il convient de rappeler que pour travailler sur BIMserver.center, l’utilisateur peut s’enregistrer gratuitement sur la plateforme et créer un profil.
En accédant à un logiciel connecté à la plateforme, celui-ci est en mesure d'établir une connexion avec un projet sur BIMserver.center. De cette manière, les fichiers des projets développés en collaboration sur BIMserver.center sont tenus à jour.
Licences et modules associés
Les logiciels CYPE sont activés au moyen de licences électroniques qui peuvent contenir un ou plusieurs modules. La liste des modules compatibles avec chaque logiciel peut varier en fonction du produit acquis et du type de licence.
Pour consulter la liste des modules compatibles avec ce logiciel, vous pouvez accéder à 'Modules des logiciels CYPE'.
Veuillez noter que la liste des modules disponibles dans la licence dépend du produit acquis.
