Geração e composição esquemas da instalação hidráulica de extinção de incêndios
O separador “Esquemas”, disponível na parte superior da interface do programa, permite gerar automaticamente os esquemas da instalação hidráulica de extinção de incêndios a partir da informação do modelo desenvolvido no separador “Instalação”, ou criá-los manualmente utilizando as ferramentas de desenho disponíveis:
- Para criar os esquemas a partir do zero, começa-se por criar as folhas nos formatos necessários, utilizando as opções do lado esquerdo. Em seguida, inserem-se os elementos do esquema na área de trabalho do lado direito, utilizando as opções da barra de ferramentas superior.
- Para gerar automaticamente os esquemas, utiliza-se a opção “Gerar esquemas” na parte superior. Posteriormente, o utilizador pode modificar os esquemas gerados na área de trabalho, utilizando igualmente as opções da barra de ferramentas superior.
Nesta separador, é possível selecionar os esquemas compostos para os imprimir juntamente com os restantes desenhos da obra, utilizando as opções correspondentes.
Esquemas de princípio
Os esquemas da instalação hidráulica de extinção de incêndios são apresentados em folhas de diferentes formatos. As ferramentas de criação e gestão dos “Esquemas de princípio” encontram-se no lado esquerdo da interface.

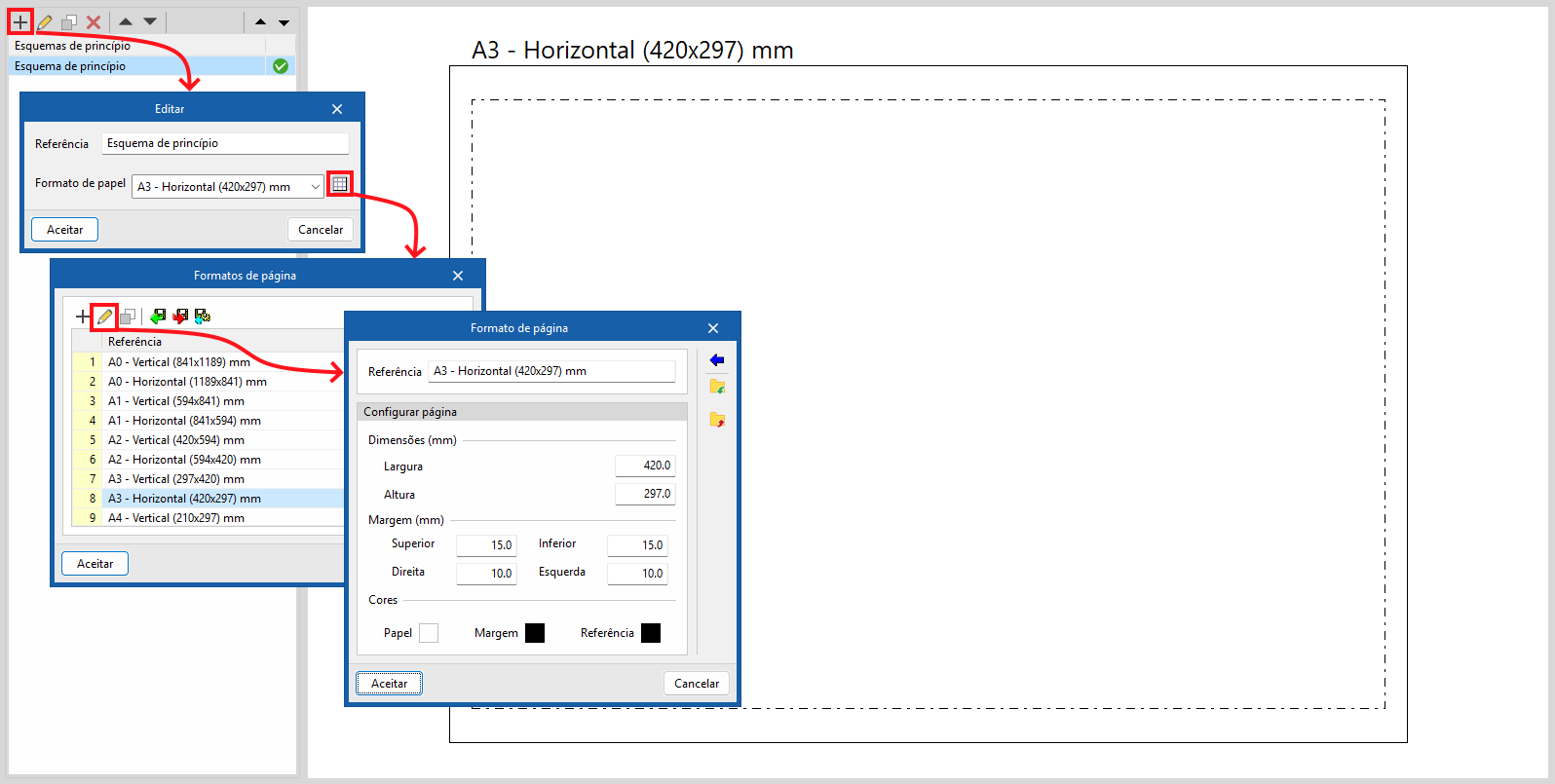

Ao criar ou editar um esquema de princípio, é possível configurar as seguintes características:
- Referência
Referência do esquema de princípio. - Formato de papel
Seleção do formato de papel no qual será representado o esquema de princípio. Os formatos de papel disponíveis podem ser configurados através do botão “Formatos de página” à direita, indicando a sua “Referência”, dimensões, margens e cores.
Opções do grupo "Projeto"
No grupo “Projeto” da barra de ferramentas superior, o programa disponibiliza as seguintes funcionalidades:
Configuração
Permite configurar os tipos de tabela disponíveis, consultar os grupos de elementos e a visualização dos elementos dos esquemas da instalação de extinção de incêndios. A configuração pode ser importada ou exportada para ficheiros .bib877 no disco, utilizando as opções à direita.
Tipos de tabela
Permite definir e editar tipos de tabela.

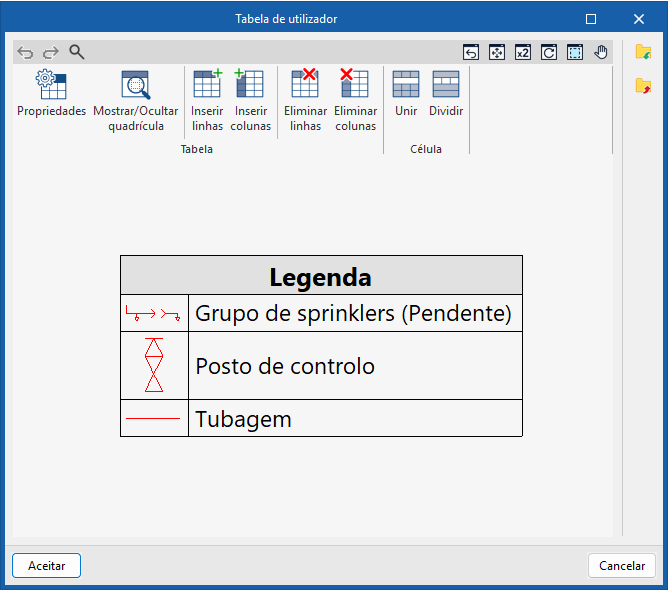

Ao criar um tipo de tabela, esta pode ser “Genérica”, indicando o número de linhas e colunas e preenchendo o conteúdo das suas células num editor livre, ou do tipo “Legenda”, caso em que é possível efetuar a sua “Geração automática” com base nos elementos dispostos no esquema.
Os tipos de tabela aqui definidos podem ser utilizados posteriormente ao inserir tabelas no esquema através da opção “Tabela” na barra de ferramentas superior.
Grupos de elementos
Permite copiar, apagar, importar o exportar para ficheiros .bibgen no disco os grupos de elementos criados previamente com a opção específica do grupo "Edição".

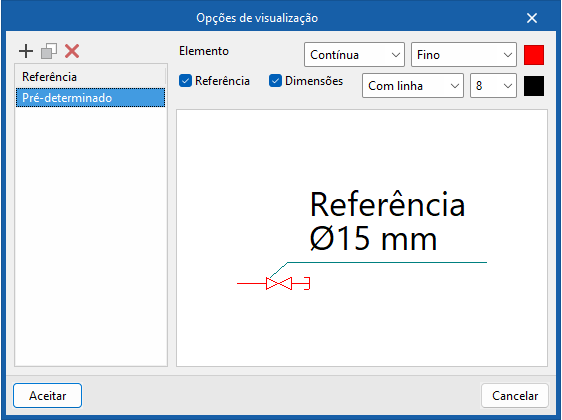

Opções de visualização
Estas opções permitem ajustar a representação dos elementos do esquema da instalação de extinção de incêndios.
É possível criar e gerir diferentes tipos de visualização na lista à esquerda, digitando a respetiva “Referência”.
Depois, em cada tipo de visualização, para cada “Elemento” indica-se tipo de linha com que se representa, seja “Contínua” (com espessura “Fina”, “Normal”, “Grossa” ou “Muito grossa”) ou “Descontínua”, além da sua cor.
Na etiqueta do elemento, é possível adicionar textos com a sua “Referência” e as suas “Dimensões”, ativando as caixas de seleção correspondentes. Além disso, pode-se selecionar se a legenda é apresentada “Com linha”, “Com moldura” ou “Flutuante”, juntamente com o tamanho da fonte.
Generar esquemas

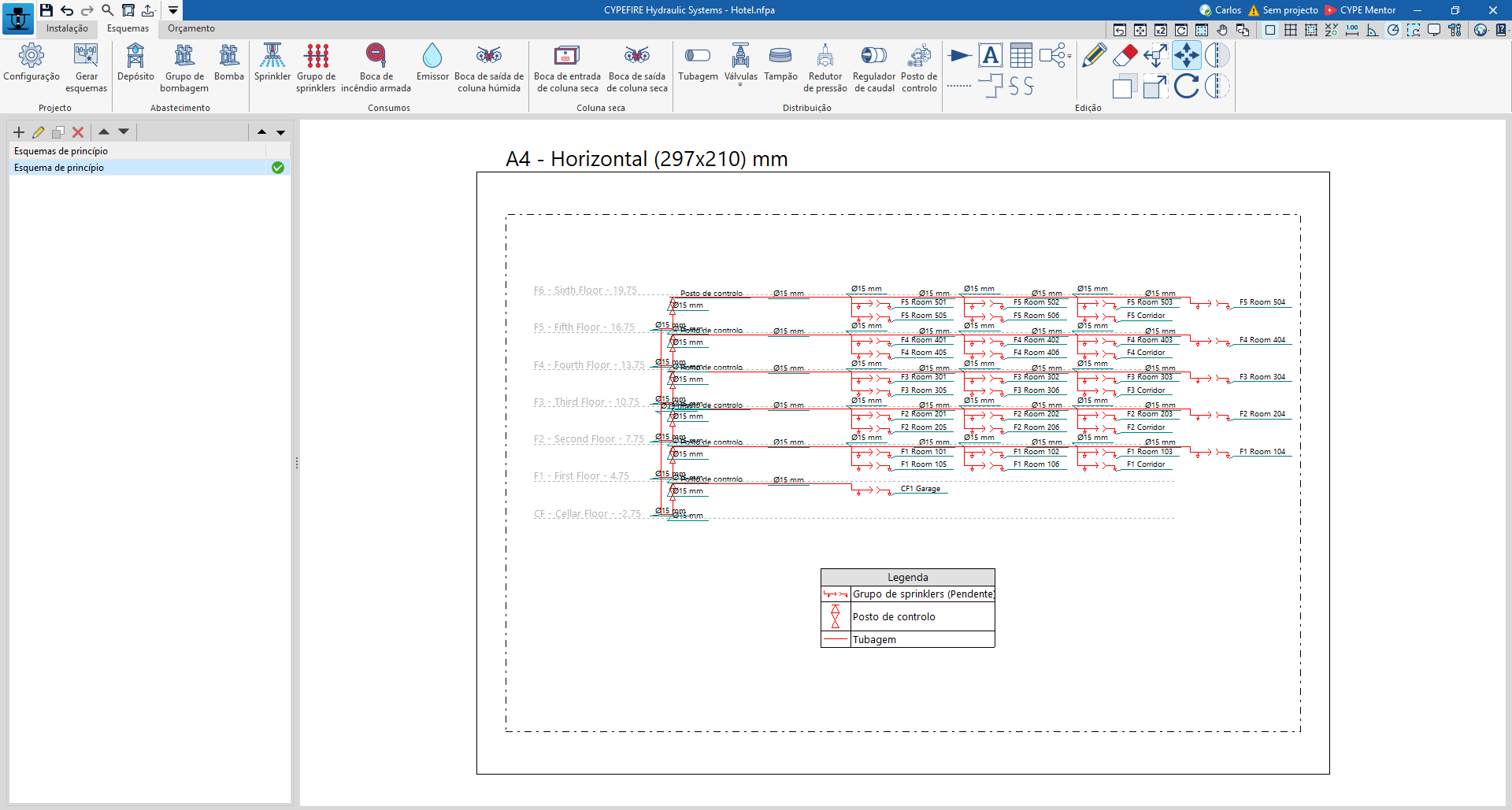

Esta opção gera automaticamente o esquema da instalação de extinção de incêndios a partir da informação extraída do modelo desenvolvido no separador “Instalação”.
Os esquemas gerados podem ser modificados posteriormente através das ferramentas disponíveis na parte superior.
Ferramentas de introdução de elementos do esquema
As seguintes opções permitem introduzir livremente os elementos do esquema de instalação de sistema de extinção de incêndios, definindo os seguintes parâmetros em cada um deles:
Grupo "Abastecimento"
- Depósito
- Referência
- Aspecto visual
- Grupo de bombagem
- Referência
- Aspeto visual
- Bomba
- Referência
- Aspeto visual
Grupos "Consumos"
- Sprinklers
- Referência
- Orientação de instalação (Vertical / Pendente / De Parede / Escondido)
- Aspeto visual
- Grupo de sprinklers
- Referência
- Orientação de instalação (Vertical / Pendente / De Parede / Escondido)
- Proteção de sprinklers sobre o teto falso (opcional)
- Aspeto visual
- Boca de incêndio armada
- Referência
- Aspeto visual
- Emissor
- Referência
- Aspeto visual
- Boca de saída de coluna húmida
- Referência
- Aspeto visual
Grupo "Coluna seca"
- Boca de entrada de coluna seca
- Referência
- Número de entradas
- Aspeto visual
- Boca de saída de coluna seca
- Referência
- Aspeto visual
Grupo "Distribuição"
- Tubagem
- Referência
- Diâmetro nominal
- Aspeto visual
- Válvulas (Válvula de drenagem, Válvula de segurança, Válvula motorizada, Válvula de adufa, Válvula de controlo, Válvula de filtro, Ligação flexível, Manómetro, Interruptor de fluxo, Caudalímetro)
- Referência
- Diâmetro nominal
- Aspeto visual
- Tampão
- Referência
- Aspeto visual
- Redutor de pressão
- Referência
- Aspeto visual
- Regulador de caudal
- Referência
- Aspeto visual
- Posto de controlo
- Referência
- Aspeto visual
Opções do grupo "Edição"
Las siguientes opciones permiten completar el esquema de la instalación:
 | Direção do fluxo | Permite adicionar um símbolo num tramo de tubagem para indicar a direção do fluxo. |
 | Linha de referência | Permite introduzir uma linha de referência. Estas linhas podem ser utilizadas para indicar a disposição dos elementos do esquema nas diferentes plantas do edifício. |
 | Texto | Introduz um texto, indicando o tipo de letra, as propriedades do parágrafo e o seu estilo. |
 | Polilinha | Introduz uma polilinha a partir de pontos, indicando o seu tipo, espessura e cor. |
 | Tabela | Permite introduzir tabelas com informação complementar. A opção à direita permite criar e editar os “Tipos de tabela” disponíveis. |
 | Adicionar um ponto de continuação | Permite incorporar um símbolo num ponto para indicar que um esquema continua noutra secção ou local. Indica-se a “Referência” e seleciona-se o “Aspeto visual”. |
 | Grupos de elementos | Permite abrir um menu onde é possível “Criar” grupos de elementos após selecioná-los, guardando-os assim numa biblioteca de grupos, e “Inserir” grupos de elementos previamente criados. |
As seguintes ferramentas permitem realizar operações de edição nos elementos do esquema da instalação:
 | Editar | Edita as propriedades paramétricas do elemento selecionado no modelo. |
 | Apagar | Apaga um elemento previamente introduzido. |
 | Copiar | Cria uma cópia de um ou vários elementos. |
 | Transformações geométricas | Permite aplicar uma série de transformações geométricas aos elementos selecionados, como modificar a posição dos pontos extremos ou deslocar os elementos em conjunto, selecionando os seus pontos centrais. |
 | Aumentar/reduzir o tamanho de um grupo | Permite aplicar uma “Percentagem” para escalar o tamanho os elementos. Se a opção “Fator de escala” estiver ativada, o programa ajustará as posições dos elementos selecionados em relação ao centro do conjunto. Caso a opção esteja desativada, os elementos serão reduzidos ou aumentados no seu tamanho sem que a sua posição seja ajustada. |
 | Mover um grupo | Move um grupo de elementos. |
 | Rodar um grupo | Roda um grupo de elementos. |
 | Simetría (copiar) | Copia uma seleção de elementos com simetria em relação a um eixo definido por dois pontos. |
 | Simetría (mover) | Move uma seleção de elementos com simetria em relação a um eixo definido por dois pontos. |
