Generación y composición de esquemas de la instalación hidráulica de extinción de incendios

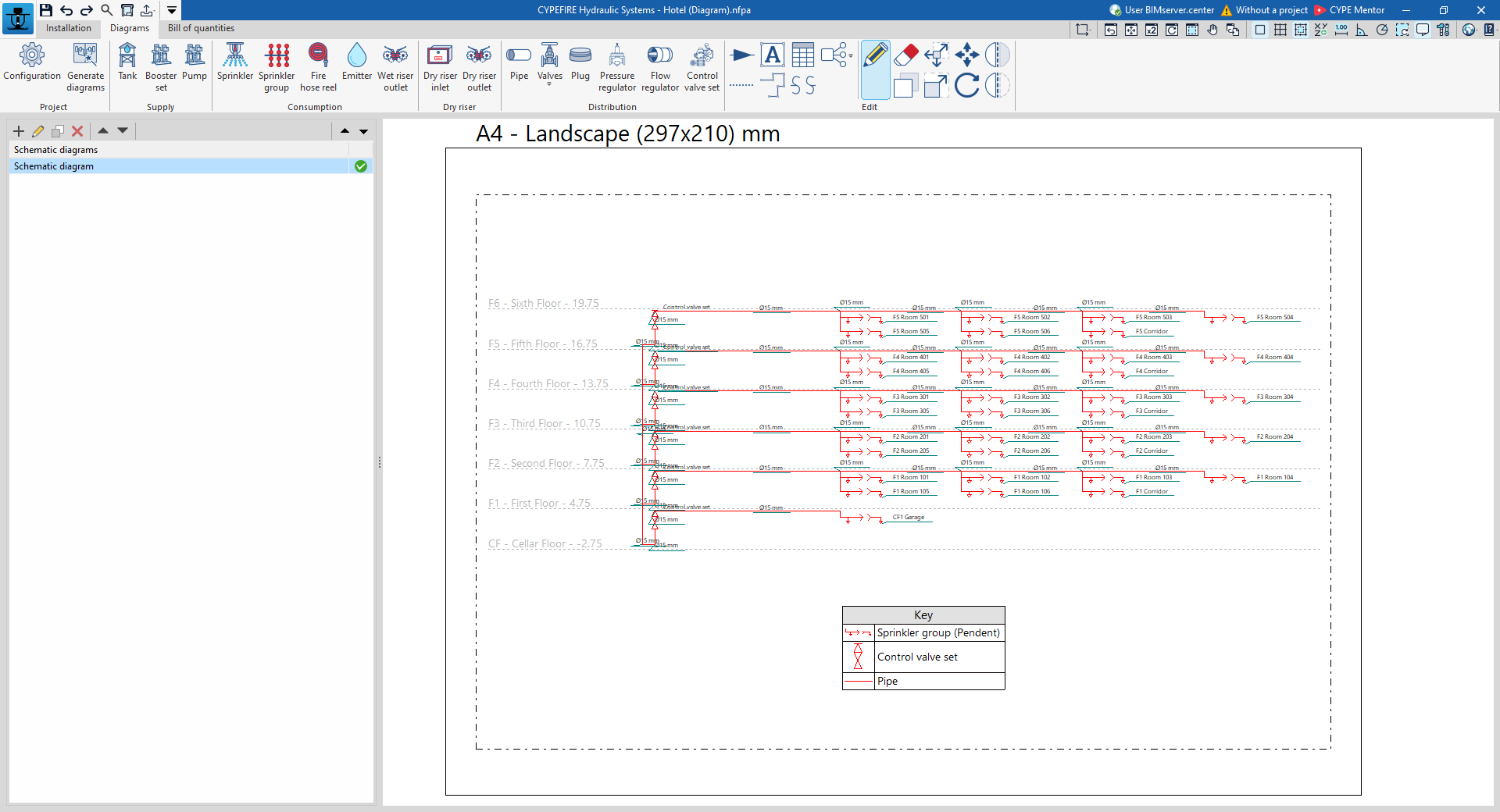

La pestaña "Esquemas", disponible en la parte superior de la interfaz del programa, permite generar automáticamente los esquemas de la instalación hidráulica de extinción de incendios a partir de la información del modelo desarrollado en la pestaña "Instalación", o crearlos manualmente utilizando las herramientas de dibujo disponibles:
- Para componer los esquemas desde cero se crean, en primer lugar, las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo. Después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.
- Para generar automáticamente los esquemas, se usa la opción "Generar esquemas" de la parte superior. Posteriormente, el usuario es libre de modificar los esquemas generados sobre el área de trabajo utilizando igualmente las opciones de la barra de herramientas superior.
Se pueden seleccionar los esquemas compuestos en esta pestaña para imprimirlos junto al resto de planos de la obra utilizando las opciones correspondientes.
Esquemas de principio
Los esquemas de la instalación hidráulica de extinción de incendios se componen sobre láminas de diferentes formatos. Las herramientas de creación y gestión de "Esquemas de principio" se encuentran en el lateral izquierdo de la interfaz.

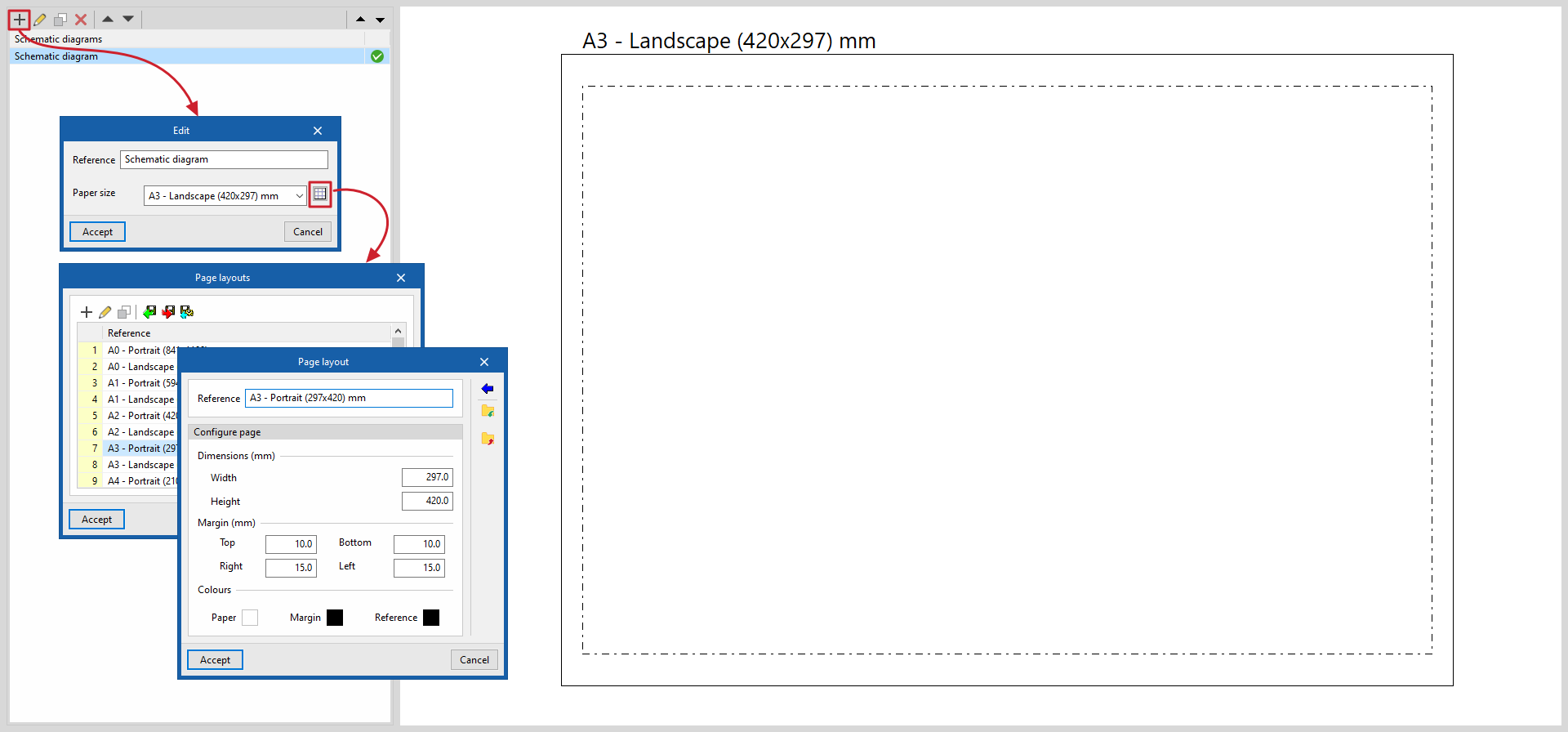

Al crear o editar un esquema de principio se pueden configurar las siguientes características:
- Referencia
Referencia del esquema de principio. - Formato de papel
Selección del formato de papel sobre el que se representará el esquema de principio. Los formatos de papel disponibles se pueden configurar mediante el botón "Formatos de página" a la derecha, indicando su "Referencia", dimensiones, márgenes y colores.
Opciones del bloque "Proyecto"
En el bloque "Proyecto" de la barra de herramientas superior, el programa ofrece las siguientes utilidades:
Configuración
Permite configurar los tipos de tabla disponibles, consultar los grupos de elementos y la visualización de los elementos de los esquemas de la instalación de extinción de incendios. La configuración puede importarse o exportarse a ficheros .bib877 en disco con las opciones a la derecha.
Tipos de tabla
Permite definir y editar tipos de tabla.

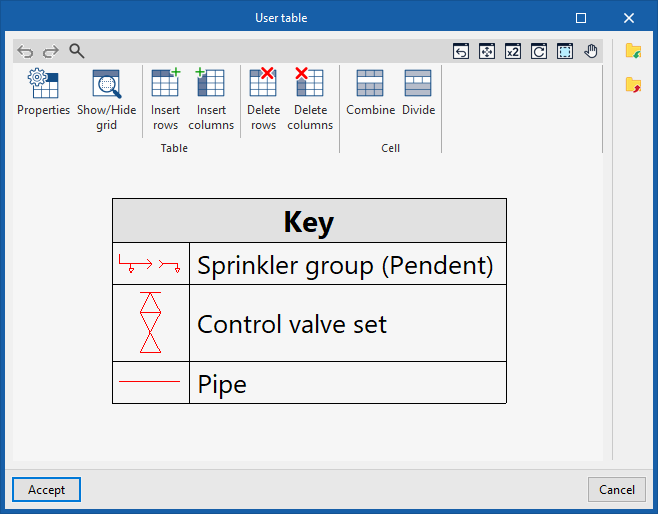

Al crear un tipo de tabla, esta puede ser "Genérica", indicando el número de filas y tablas y rellenando el contenido de sus celdas en un editor libre, o de tipo "Leyenda", en cuyo caso es posible realizar su "Generación automática" en función de los elementos dispuestos en el esquema.
Los tipos de tabla aquí definidos pueden utilizarse posteriormente al introducir tablas en el esquema mediante la opción "Tabla" de la barra de herramientas superior.
Grupos de elementos
Permite copiar, borrar, importar o exportar a ficheros .bibgen en disco los grupos de elementos creados previamente con la opción específica del bloque "Edición".
Opciones de visualización
Estas opciones permiten ajustar representación de los elementos del esquema de la instalación de extinción de incendios.
Es posible crear y gestionar diferentes tipos de visualización en la lista de la parte izquierda escribiendo su "Referencia".
Después, en cada tipo de visualización, para cada "Elemento" se indica el tipo de línea con el que se representa, ya sea "Continua" (con grosor "Fino", "Normal", "Grueso" o "Muy grueso") o "Discontinua", además de su color.
En la etiqueta del elemento se pueden añadir textos con su "Referencia" y sus "Dimensiones" activando las casillas correspondientes. Además, se selecciona si la leyenda se muestra "Con línea", "Con recuadro" o "Flotante", junto con el tamaño de la fuente.
Generar esquemas

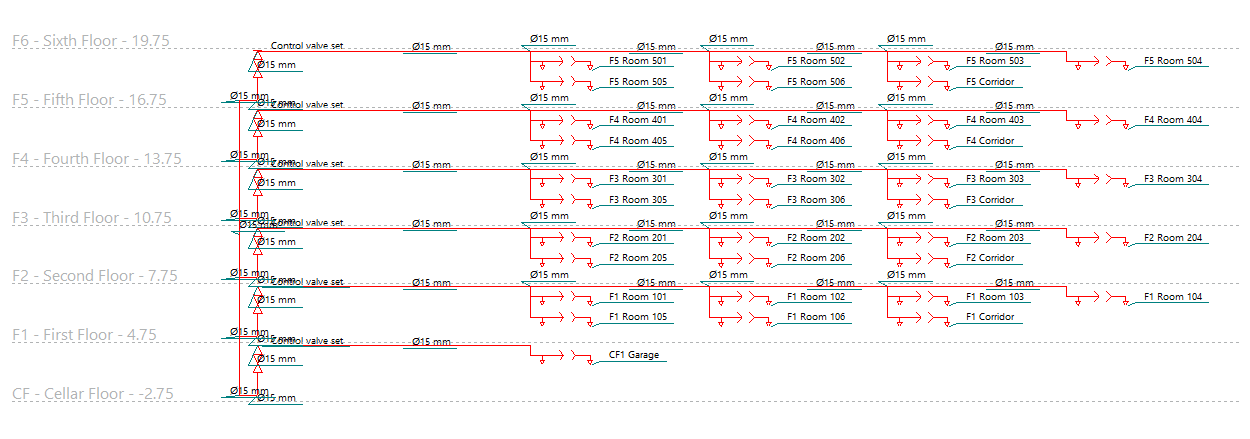

Esta opción genera automáticamente el esquema de la instalación de extinción de incendios a partir de la información extraída del modelo desarrollado en la pestaña "Instalación".
Los esquemas generados pueden ser modificados posteriormente mediante las herramientas disponibles en la parte superior.
Herramientas de introducción de elementos del esquema

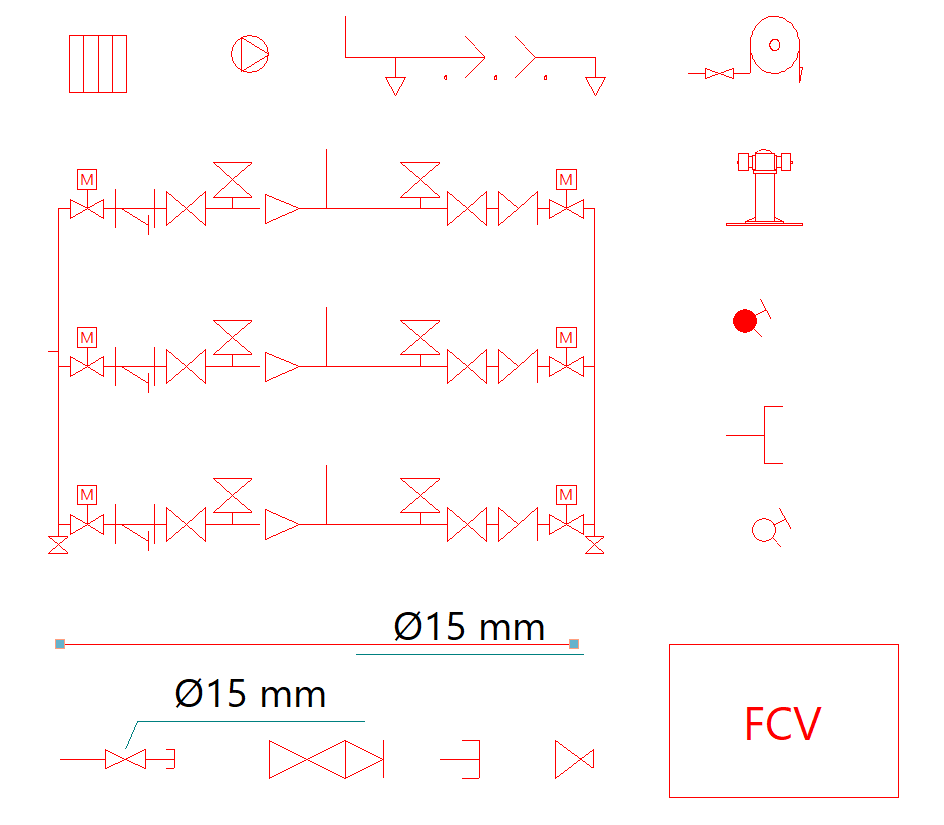

Las siguientes opciones permiten introducir libremente los elementos del esquema de la instalación de extinción de incendios, definiendo los siguientes parámetros en cada uno de ellos:
Bloque "Suministro"
- Depósito
- Referencia
- Aspecto visual
- Grupo de presión
- Referencia
- Aspecto visual
- Bomba
- Referencia
- Aspecto visual
Bloque "Consumos"
- Rociador
- Referencia
- Orientación de instalación (Montante / Colgante / Horizontal / Oculto)
- Aspecto visual
- Grupo de rociadores
- Referencia
- Orientación de instalación (Montante / Colgante / Horizontal / Oculto)
- Protección de rociadores sobre el falso techo (opcional)
- Aspecto visual
- Boca de incendio equipada
- Referencia
- Aspecto visual
- Emisor
- Referencia
- Aspecto visual
- Boca de salida de columna húmeda
- Referencia
- Aspecto visual
Bloque "Columna seca"
- Boca de entrada de columna seca
- Referencia
- Número de entradas
- Aspecto visual
- Boca de salida de columna seca
- Referencia
- Aspecto visual
Bloque "Distribución"
- Tubería
- Referencia
- Diámetro nominal
- Aspecto visual
- Válvulas (Válvula de drenaje, Válvula de alivio, Válvula motorizada, Válvula de compuerta, Válvula de control, Válvula de filtro, Conexión flexible, Manómetro, Interruptor de flujo, Caudalímetro)
- Referencia
- Diámetro nominal
- Aspecto visual
- Tapón
- Referencia
- Aspecto visual
- Regulador de presión
- Referencia
- Aspecto visual
- Regulador de caudal
- Referencia
- Aspecto visual
- Puesto de control
- Referencia
- Aspecto visual
Opciones del bloque "Edición"
Las siguientes opciones permiten completar el esquema de la instalación:
| Dirección del flujo | Permite añadir un símbolo sobre un tramo de tubería indicando la dirección del flujo. | |
| Línea de referencia | Permite introducir una línea de referencia. Estas líneas pueden utilizarse para indicar la disposición de los elementos del esquema en las diferentes plantas del edificio. | |
| Texto | Introduce un texto, indicando la fuente, las propiedades del párrafo y su estilo. | |
| Polilínea | Introduce una polilínea por puntos, indicando su tipo, grosor y color. | |
| Tabla | Permite introducir tablas con información complementaria. La opción a la derecha permite crear y editar los "Tipos de tabla" disponibles. | |
| Añadir un punto de continuación | Permite incorporar un símbolo en un punto para indicar que un esquema continúa en otra sección o ubicación. Se indica la "Referencia" y se selecciona el "Aspecto visual". | |
| Grupos de elementos | Permite abrir un menú donde se pueden "Crear" grupos de elementos tras seleccionarlos, guardándolos así en una biblioteca de grupos, e "Insertar" grupos de elementos previamente creados. |
Las siguientes herramientas permiten realizar operaciones de edición sobre los elementos del esquema de la instalación:
| Editar | Edita las propiedades paramétricas del elemento seleccionado en el modelo. | |
| Borrar | Borra un elemento introducido previamente. | |
| Copiar | Crea una copia de uno o varios elementos. | |
| Transformaciones geométricas | Permite aplicar una serie de transformaciones geométricas sobre los elementos seleccionados, como modificar la posición de los puntos extremos, o desplazar los elementos en conjunto marcando sus puntos centrales. | |
| Aumentar/reducir el tamaño de un grupo | Permite aplicar un "Porcentaje" para escalar el tamaño de los elementos. Si se activa la opción "Factor de escala", el programa ajustará las posiciones de los elementos seleccionados con respecto al centro del conjunto. En caso de tener desactivada la opción, los elementos reducirán o aumentarán su tamaño sin ajustar su posición. | |
| Mover un grupo | Mueve un grupo de elementos. | |
| Girar un grupo | Gira un grupo de elementos. | |
| Simetría (copiar) | Copia una selección de elementos con simetría respecto a un eje definido por dos puntos. | |
| Simetría (mover) | Mueve una selección de elementos con simetría respecto a un eje definido por dos puntos. |
