CYPECAD

Las "Opciones generales" del menú "Obra", dentro de la pestaña "Entrada de vigas", permiten configurar los siguientes parámetros relacionados con el dibujo y el cálculo de diferentes elementos de la estructura:

Opciones generales de dibujo

Esta opción abre un cuadro de diálogo donde se pueden ajustar los siguientes parámetros de dibujo:

• En el campo "Mínima diferencia de longitud de viguetas" se define el valor de redondeo de las longitudes de las viguetas al dibujar el plano de planta. Si se introduce 0, en el plano se reflejarán las longitudes reales.
• En el desplegable "Ajuste de longitud de viguetas", se puede indicar si el redonde de la longitud de las viguetas se realiza al valor superior ("Exceso"), al valor inferior ("Defecto") o al valor más cercano ("Más cercana").
• Si una vigueta tiene menor longitud que la especificada en "Mínima longitud de viguetas", no se dibujará.
• Por otro lado, si una vigueta paralela a una viga queda a menor distancia que la especificada en "Mínima separación entre borde de viga y eje de viguetas", no se dibujará.
• En el apartado "Salida de textos", se definen las unidades a mostrar para las "Dimensiones" de los elementos, sus "Armaduras", los "Niveles" y las "Longitudes de los vanos".
• En el desplegable "Vista de vigas descolgadas", se puede seleccionar que las vigas descolgadas se dibujen en planta como si estuviesen vistas "Desde arriba del forjado" o "Desde abajo del forjado", tanto en pantalla como en planos.
• Por último, es posible elegir el "Dibujo de ejes de pilares" y el "Símbolo de losas macizas" entre los disponibles.

Coeficientes de redistribución de negativos

En el campo "Negativos de forjado" se puede escribir el valor del coeficiente de redistribución de momentos negativos en forjados en tanto por uno, entre 0 y 0.30.

Coeficientes reductores de rigidez a torsión

Esta opción permite abrir un cuadro de diálogo donde se pueden definir coeficientes de reducción de la rigidez a torsión de los elementos de la estructura.

Apartado "Hormigón armado"

En los elementos de hormigón armado se reduce la rigidez al pasar del estado sin fisurar al fisurado. Por tanto, es conveniente afectar el término de la rigidez a torsión obtenido para la sección bruta por un coeficiente reductor.

Estos coeficientes afectan a los elementos de hormigón y excluyen las vigas metálicas, mixtas y de cimentación.

Se puede modificar el coeficiente reductor para los siguientes elementos:

• Forjados unidireccionales
  El coeficiente definido en este apartado afecta a los nervios de los forjados de viguetas, placas aligeradas y losas mixtas.
• Vigas inclinadas
  El coeficiente definido en este apartado afecta a las vigas inclinadas introducidas con la opción "Vigas inclinadas" del menú "Vigas".
• Vigas en las que apoyan losas macizas / Vigas en las que apoyan reticulares
  El coeficiente definido en este apartado afecta a las vigas en las que apoyan forjados de losa maciza o reticulares. En estos casos, basta que alguno de estos tipos de paño esté en contacto con la viga en algún tramo para que toda ella tome el valor aquí definido. Si una viga está en contacto con varios tipos de paño, tomará el mayor de los coeficientes reductores asociados a los paños.
• Vigas restantes
  El coeficiente definido en este apartado afecta a todas las vigas que soportan forjados unidireccionales y que no están en contacto con forjados reticulares ni losas.
• Barras cortas (distancia entre nudos < 'x' m)
  El coeficiente definido en este apartado afecta a las vigas con una longitud inferior al valor de distancia entre nudos introducido. Son idénticas al caso "Vigas restantes", pero en este caso se puede modificar tanto la longitud como el valor del coeficiente a aplicar.

Apartado "Perfiles"

Aquí es posible definir coeficientes reductores para las "Vigas de acero" y para las "Vigas de madera", respectivamente.

Tolerancia permitida en las comprobaciones de resistencia

Esta opción permite abrir un cuadro de diálogo donde se define la "Tolerancia permitida al verificar el cumplimiento de las comprobaciones de estado límite de agotamiento". Para ello, se introduce un valor de porcentaje.

Al activar la casilla inferior es posible "Mostrar aviso en comprobaciones si sólo se cumple al aplicar la tolerancia".

Opciones para muros de cortante

Activando las casillas de este cuadro de diálogo es posible "Dimensionar los muros de cortante dentro de CYPECAD como muros de hormigón" y, en su caso, "Incluir los resultados de los muros de cortante calculados en CYPECAD en listados, planos y mediciones".

Procesadores utilizados para el dimensionamiento de pórticos

Con la opción "Número de procesadores no utilizados" se puede establecer el número de procesadores que el programa no utilizará mientras dimensiona los pórticos.

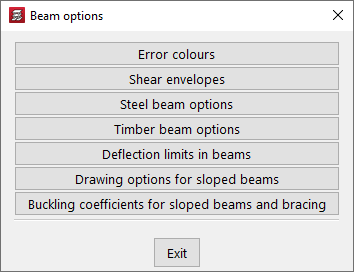

Las "Opciones de vigas" del menú "Obra", dentro de la pestaña "Entrada de vigas", permiten ajustar la configuración de los siguientes parámetros relacionados con el dibujo y el cálculo de los elementos de tipo viga:

Colores de errores

En este diálogo se puede cambiar el color con el que se perfilan en pantalla las "Vigas con errores sin corregir" y las "Vigas con errores corregidos".

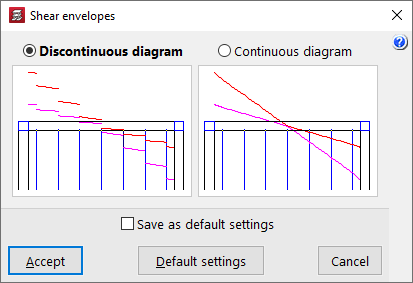

Envolventes de cortantes

Permite ajustar la representación de las envolventes de cortantes en las vigas. El trazado puede seguir:

• una "Ley discontinua", que tiene en cuenta la variación del esfuerzo cortante a lo largo de la viga (algo recomendado en caso de pilares apeados sobre vigas),
• o una "Ley continua", en cuyo caso se representa teniendo en cuenta únicamente los valores extremos.

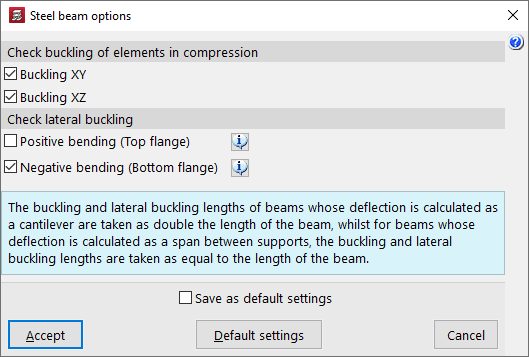

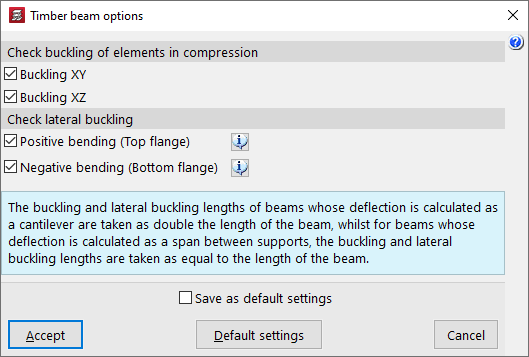

Opciones para vigas metálicas / Opciones para vigas de madera

Estas opciones permiten acceder a dos cuadros de diálogo donde se activan las siguientes comprobaciones específicas para vigas metálicas o para vigas de madera.

En el apartado "Comprobar pandeo de elementos en compresión" se activa la comprobación de pandeo para ambos planos de las vigas metálicas o de madera sometidas a compresión marcando las casillas "Pandeo XY" y/o "Pandeo XZ".

En el apartado "Comprobar pandeo lateral" es posible activar la comprobación de pandeo lateral de cada una de las alas de las vigas metálicas, o de vuelco lateral a flexión positiva o negativa de las vigas de madera:

• Flexión positiva (Ala superior) (opcional)
  Activando esta opción se comprobará a pandeo lateral el ala superior de las vigas en las que no apoyen forjados sobre dicha ala en toda la longitud de la viga, como por ejemplo, vigas exentas, vigas junto a huecos o vigas en las que el ala superior sobresale por encima del canto del forjado.
• Flexión positiva (Ala inferior) (opcional)
  Activando esta opción se comprobará a pandeo lateral el ala inferior de las vigas en las que no apoyen forjados sobre dicha ala en toda la longitud de la viga, como por ejemplo, vigas bajo forjado, vigas exentas, vigas junto a huecos o vigas en las que el ala inferior sobresale por debajo del forjado.

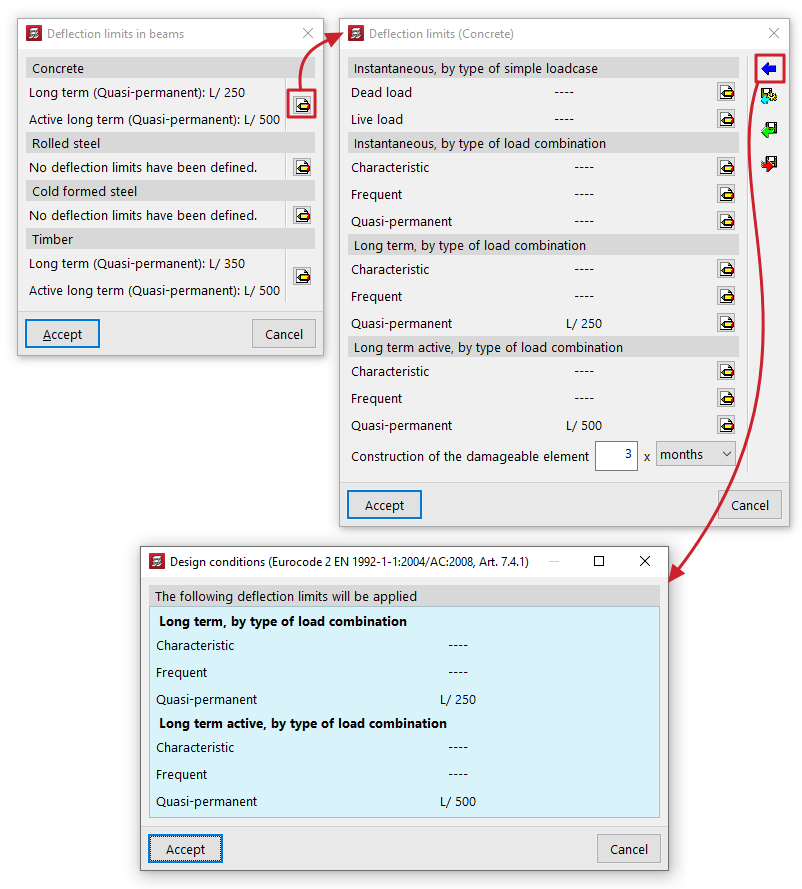

Límites de flecha en vigas

Permite establecer los límites de flecha para las vigas de los diferentes materiales mostrados: "Hormigón", "Acero laminado", "Acero conformado" y "Madera".

Pulsando el botón de edición a la derecha se pueden configurar los siguientes límites de flecha para cada material:

• Instantánea, por tipo de hipótesis simple (Carga permanente, Sobrecarga)
• Instantánea, por tipo de combinación de acciones (Característica, Frecuente, Cuasipermanente)
• A plazo infinito, por tipo de combinación de acciones (Característica / Frecuente, Cuasipermanente) (para "Hormigón" y "Madera")
• Activa a largo plazo, por tipo de combinación de acciones (Característica, Frecuente, Cuasipermanente)

En algunos casos, el asistente de la parte superior derecha permite importar los valores de los límites de flecha a partir de las "Condiciones de diseño" de las normativas seleccionadas en los "Datos generales".

El resto de opciones del lateral permiten importar y exportar la información de los límites de flecha configurados a ficheros .bibgen guardados en disco.

Las vigas que incumplan estos límites de flechas aparecerán marcadas con un error.

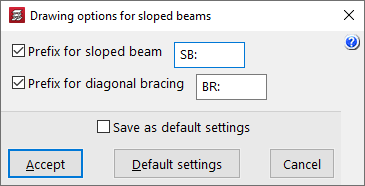

Opciones de dibujo de vigas inclinadas

Esta opción permite acceder a un cuadro de diálogo donde se pueden activar y modificar los prefijos con los que se rotulan las vigas inclinadas y las diagonales de arriostramiento:

• Prefijo de viga inclinada (opcional)
• Prefijo de diagonales de arriostramiento (opcional)

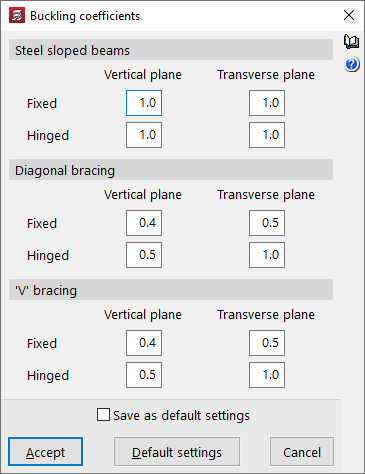

Coeficientes de pandeo para vigas inclinadas metálicas y para arriostramientos

Permite ajustar los coeficientes de pandeo en ambos planos ("Plano vertical" y "Plano transversal") de los siguientes elementos:

• Vigas inclinadas metálicas
  Para la obtención de la longitud de pandeo de cada viga inclinada, se considera que los coeficientes de pandeo aquí introducidos multiplican a la longitud entre nudos extremos de la viga, aun en el caso de que dos vigas inclinadas introducidas por el usuario se corten aparentemente en un punto, puesto que el programa no genera dicha intersección.
• Diagonales de arriostramiento
  Para la obtención de la longitud de pandeo de cada diagonal de arriostramiento, se considera que los coeficientes de pandeo aquí introducidos multiplican a la longitud entre nudos extremos de la diagonal, sin tener en cuenta el nudo intermedio que el programa genera en el cruce de barras a estos efectos.
• Arriostramientos en 'V'

Los coeficientes de pandeo del "Plano vertical" y del "Plano transversal" se establecen, respectivamente, en un plano vertical que contiene a la barra y al eje Z global de la estructura, y en el plano transversal a éste, y no según los ejes locales de la barra.

Se pueden definir coeficientes distintos tanto para las entidades "Biempotradas" como para las "Biarticuladas".
