CYPECAD

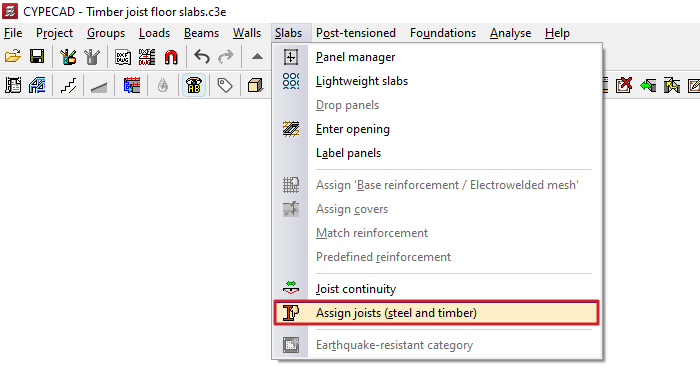

La opción "Gestión paños", disponible dentro del menú "Paños" de la pestaña "Entrada de vigas", permite acceder a un menú con diferentes opciones relacionadas con la introducción, consulta y modificación de los paños de forjado de la estructura.

Las opciones disponibles son las siguientes:

• Entrar paño
• Borrar paño (entrar hueco)
• Cambiar punto de paso
• Cambiar disposición
• Datos de paño
• Copiar paños
• Detallar casetones
• Momentos mínimos
• Ambiente
• Clase de servicio
• Coef. empotramiento
• Proceso constructivo
• Entrar vigueta doble
• Borrar vigueta doble

Entrar paño

Permite seleccionar un tipo de forjado (en la ventana "Entrar paño" que aparece) y, después, introducir un paño de forjado del tipo seleccionado en un contorno cerrado en planta previamente delimitado por vigas y/o muros.

Los tipos de forjados disponibles son los siguientes:

• Sistemas de forjados
• Forjados de viguetas
• Placas aligeradas
• Losas mixtas
• Forjados reticulares
• Losas macizas / Losas aligeradas
• Losas apoyadas en el terreno
• Pendiente de definir

Borrar paño (entrar hueco)

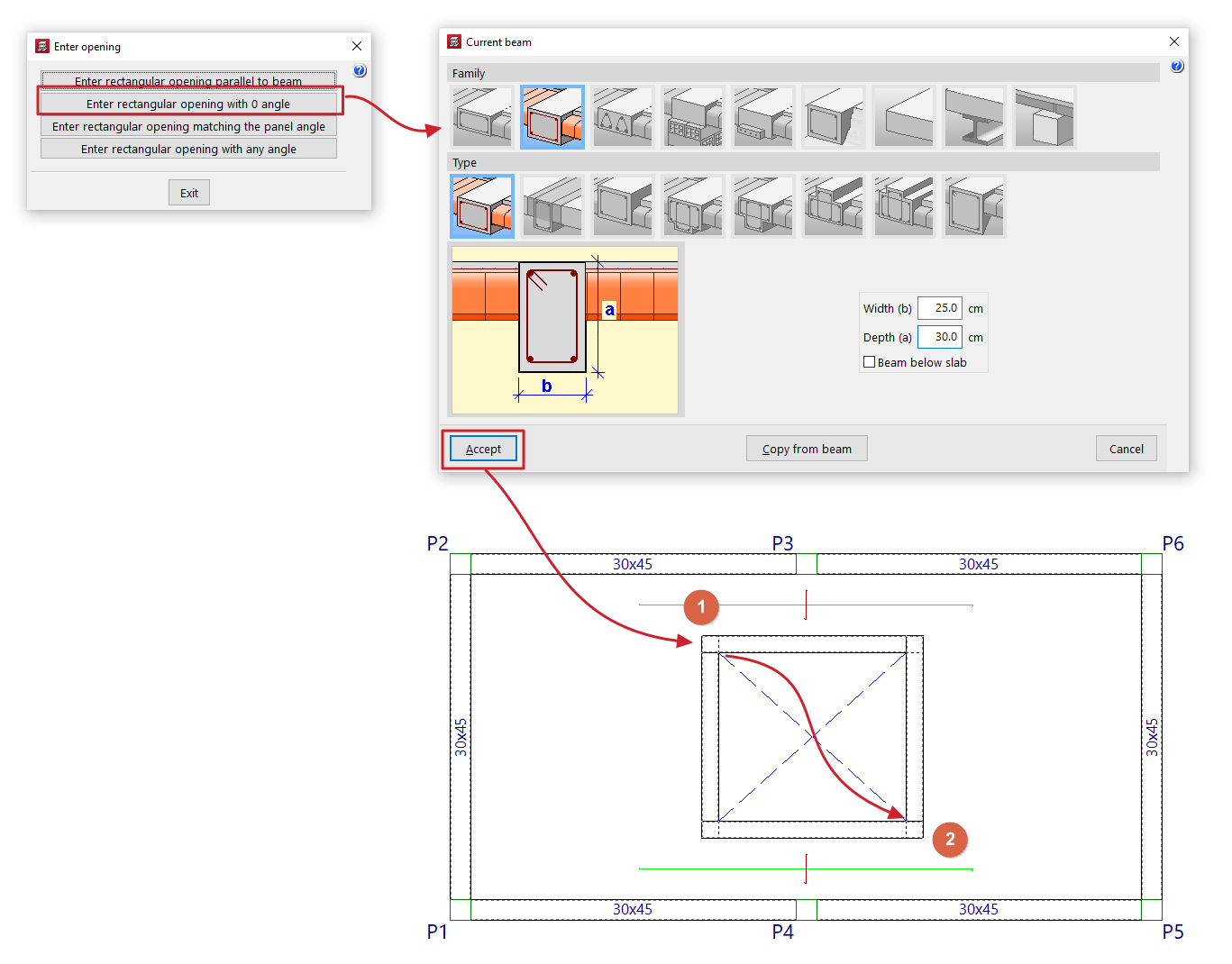

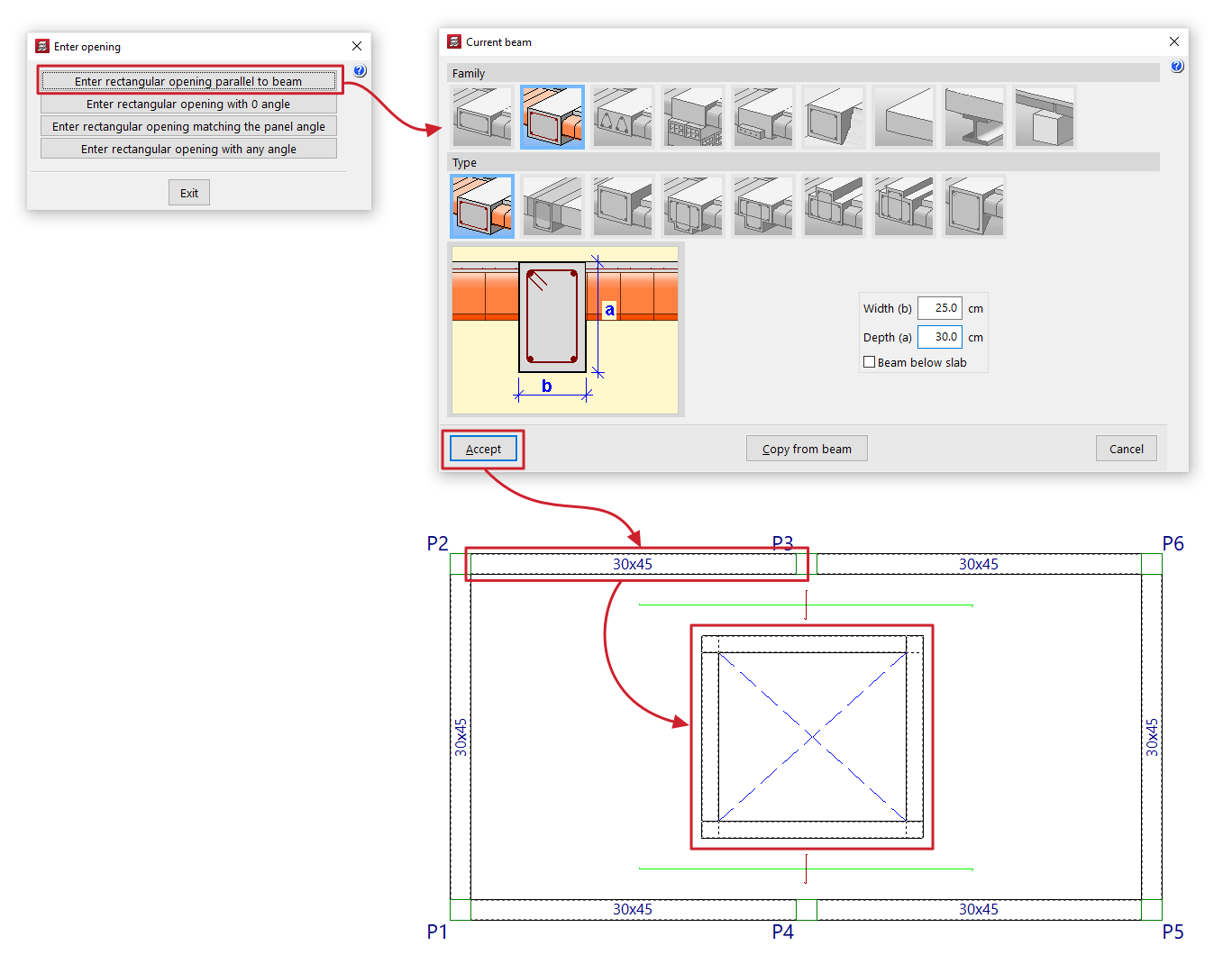

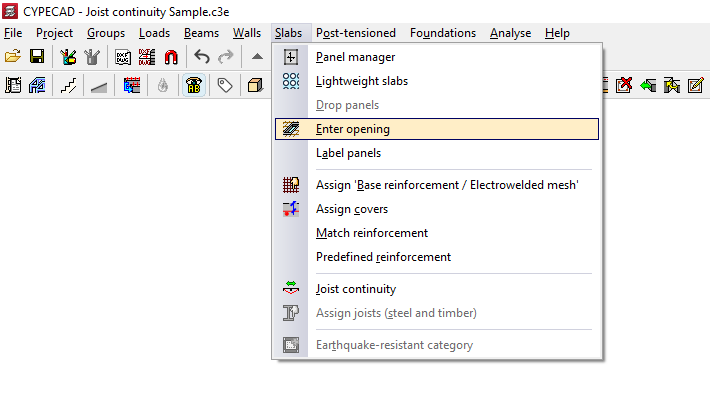

Permite eliminar un paño de forjado e introducir un hueco en un contorno cerrado en planta previamente delimitado por vigas y/o muros.

Cambiar punto de paso

Esta opción permite cambiar el punto de paso de la vigueta, nervio o armado del paño seleccionado.

Para ello, tras seleccionar la opción, se debe marcar el paño. Después, se hace clic en el nuevo punto por el que se desea que pase la vigueta, nervio o armado del paño.

Esta operación puede ser útil para mover los nervios en caso de que haya pequeños huecos que atraviesan el forjado; de esta forma, se puede conseguir que el hueco coincida con las bovedillas o zonas aligeradas.

Cambiar disposición

Con esta opción se puede modificar la dirección de las viguetas, nervios o armados de un paño.

Para ello, en primer lugar se debe indicar si la dirección a definir es la "Paralela a una viga", la "Perpendicular a una viga" o si se define mediante "Dos puntos de paso".

Después, se selecciona con el ratón el paño y se indica posteriormente la nueva dirección de las viguetas, nervios o armados seleccionando una viga o los dos puntos de paso necesarios.

Al cambiar la disposición de un paño, se mantiene como punto de paso el que se marcó cuando se introdujo el forjado.

Copiar paños

Con esta opción es posible copiar los datos de un paño a otro.

Primero, se selecciona con el botón izquierdo el paño del que se desea extraer la información. A continuación, el programa mostrará un cuadro de diálogo donde se podrán elegir los datos a copiar, activando o desactivando las casillas correspondientes.

Después de aceptar, se señalan con el botón izquierdo los paños a los que se copiarán los datos, ya sea seleccionándolos uno por uno o mediante un área de captura.

Si se desea cambiar el paño de origen, basta con pulsar el botón derecho y repetir los pasos anteriores.

Copiar paños de un grupo a otro

También es posible copiar los datos de un paño de un grupo a otro paño perteneciente a otro grupo de plantas.

Para ello, después de pulsar la opción "Copiar paños", se hace clic con el botón derecho y se selecciona en la ventana “Ir a grupo” el grupo donde se encuentra el paño de origen.

Tras elegir el paño y aceptar el cuadro de diálogo en el que se especifican los datos a copiar, el programa regresará al grupo de plantas que estaba visible en el momento en que se activó la opción.

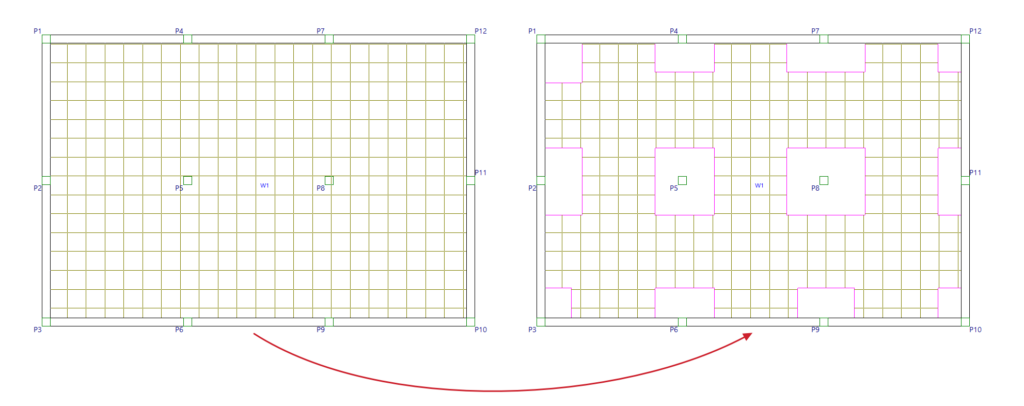

Detallar casetones

Esta opción estará disponible cuando se haya definido al menos un paño de forjado reticular en la planta.

Al pulsar sobre la opción, se mostrará el dibujo real de los nervios de los forjados reticulares y el detalle de los casetones.

Momentos mínimos

Con esta opción es posible modificar y asignar de los momentos mínimos positivos y/o negativos a resistir por los forjados de viguetas, placas aligeradas y losas mixtas y aparecerá disponible si hay al menos un paño de estos tipos en la planta.

En la ventana que aparece al pulsar en "Momentos mínimos", el programa permite seleccionar una de las siguientes opciones:

• No hacer comprobación
  El programa no efectuará la comprobación de momentos mínimos en los forjados marcados.
• Comprobar con coeficientes de obra
  El programa utilizará los momentos mínimos definidos en "Obra > Opciones de forjados > Momentos mínimos a cubrir con armadura en forjados".
• Coeficientes propios
  Permite modificar los coeficientes que definen los momentos mínimos según el tipo de vano. Para modificar estos coeficientes, se debe pulsar con el botón izquierdo del ratón sobre el valor a modificar en cada uno de los esquemas que aparecen al seleccionar las diferentes pestañas ("Tramo aislado", "Tramo extremo", "Tramo intermedio" y "Vuelo"). El coeficiente equivale al denominador 'A' de la expresión p*L²/A, siendo 'L' la luz del vano y 'p', su carga.

Ambiente

Esta opción estará disponible cuando se haya definido al menos un paño de placas aligeradas en la planta.

Al pulsar sobre la opción, se puede seleccionar el tipo de ambiente a aplicar ("Ambiente I", "Ambiente II" o "Ambiente III").

Clase de servicio

Permite seleccionar y asignar una determinada clase de servicio a los forjados de viguetas de madera.

Esta puede ser la definida en los "Datos generales" (dentro del menú "Obra") o una "Clase de servicio diferente a la general de la obra", para lo cual deberá elegirse la clase en particular.

Coef. empotramiento

Permite definir un "Coeficiente de empotramiento" entre 0 y 1 y asignarlo a un paño de forjado de viguetas, de losas macizas o de placas aligeradas. Este coeficiente define el grado de empotramiento de las viguetas, placas o bordes de la losa a las caras de todas las vigas perimetrales que forman el contorno el paño.

El valor 0 indica que las viguetas, placas o bordes de la losa están articulados (no tienen continuidad con la viga), mientras que el valor 1 indica que están unidos rígidamente a la viga (existe continuidad con las vigas). Se aceptan valores intermedios para definir empotramientos parciales.

Proceso constructivo

Esta opción estará disponible cuando se haya definido al menos un paño de placas aligeradas en la planta y permite asignarles el "Tipo de proceso constructivo" a efectos de su cálculo. Este puede ser:

• Construcción con sopandas
  En este caso se considera un coeficiente de empotramiento en los bordes del paño igual a 1, lo que permite simular una construcción de estos forjados con sopandas. Con esta opción, los momentos negativos suelen ser superiores a los momentos positivos.
• Construcción con autoportantes
  En este caso se considera un coeficiente de empotramiento igual a 1 - (Peso propio del forjado / Carga total [incluyendo el peso propio del forjado, la sobrecarga de uso y las cargas muertas]). Esto permite aproximar el cálculo en dos fases necesario en caso de construcción de este tipo de forjados sin sopandas. Con esta opción, los momentos positivos suelen ser superiores a los momentos negativos.

El botón situado a la derecha permite acceder a información detallada sobre el cálculo realizado según el proceso constructivo seleccionado.

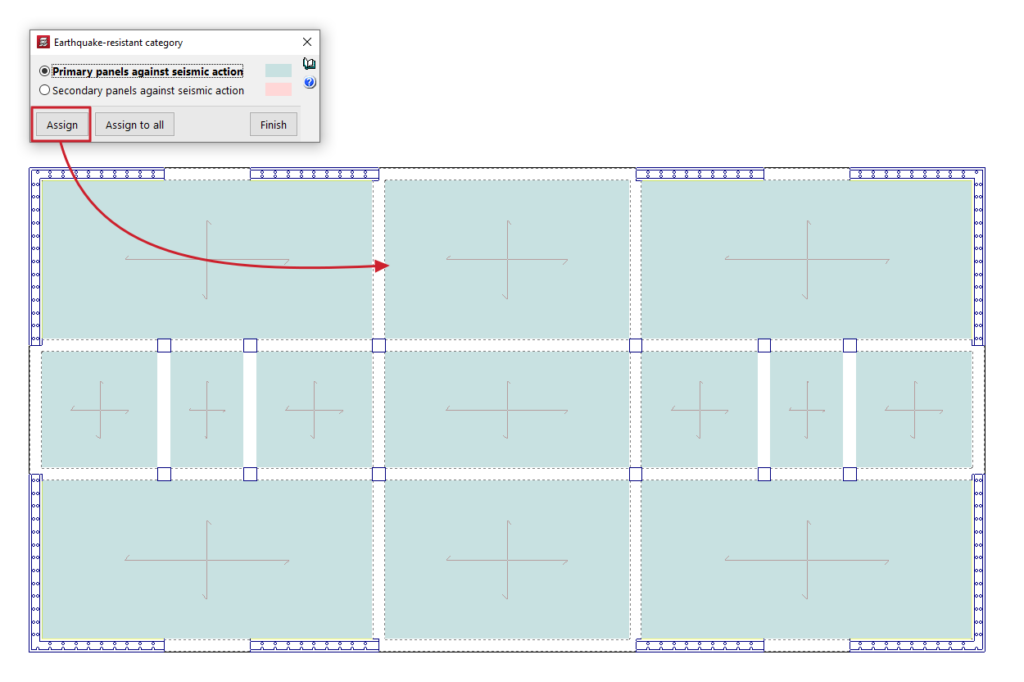

Opciones de asignación de datos a forjados

Al utilizar varias de las opciones anteriores ("Momentos mínimos", "Ambiente", "Clase de servicio", "Coef. empotramiento" y "Proceso constructivo"), el programa ofrece las siguientes opciones para asignar los datos a los paños:

• Asignar
  Permite seleccionar el paño al que se desea aplicar la condición seleccionada.
• Seleccionar
  Permite extraer la información de un paño seleccionado en planta.
• Asignar todos
  Permite aplicar la condición seleccionada todos los paños del grupo actual.
• Asignar a todos los forjados de viguetas / Asignar a todas las losas macizas / Asignar a todas las placas aligeradas / Asignar a todas las losas mixtas
  Estas herramientas aparecen sólo en algunas de las opciones mencionadas y permiten aplicar la condición seleccionada a todos los forjados del tipo indicado existentes en la planta.
• Terminar
  Cierra la ventana de la opción.

Entrar vigueta doble

Esta opción permite definir viguetas dobles y/o triples, y estará disponible cuando se haya definido al menos un paño de forjado de viguetas o un sistema de forjados en la planta.

Para ello, se debe pulsar a la derecha o a la izquierda cerca de una de las viguetas de un paño de forjado. Al hacerlo, se introducirá una vigueta doble (si se marca una vigueta simple) o una vigueta triple (si se marca una vigueta doble) en la posición marcada.

Borrar vigueta doble

Esta opción permite eliminar las viguetas dobles y/o triples definidas en los forjados de viguetas o en los sistemas de forjados introducidos en la planta.

Para ello, se debe pulsar con el botón izquierdo sobre la vigueta doble o triple a eliminar.

Selección del tipo de forjado de viguetas

La selección del tipo de forjado de viguetas a introducir se realiza con las opciones superiores de la ventana "Entrar paño":

• Forjados de viguetas armadas / Forjados de viguetas pretensadas

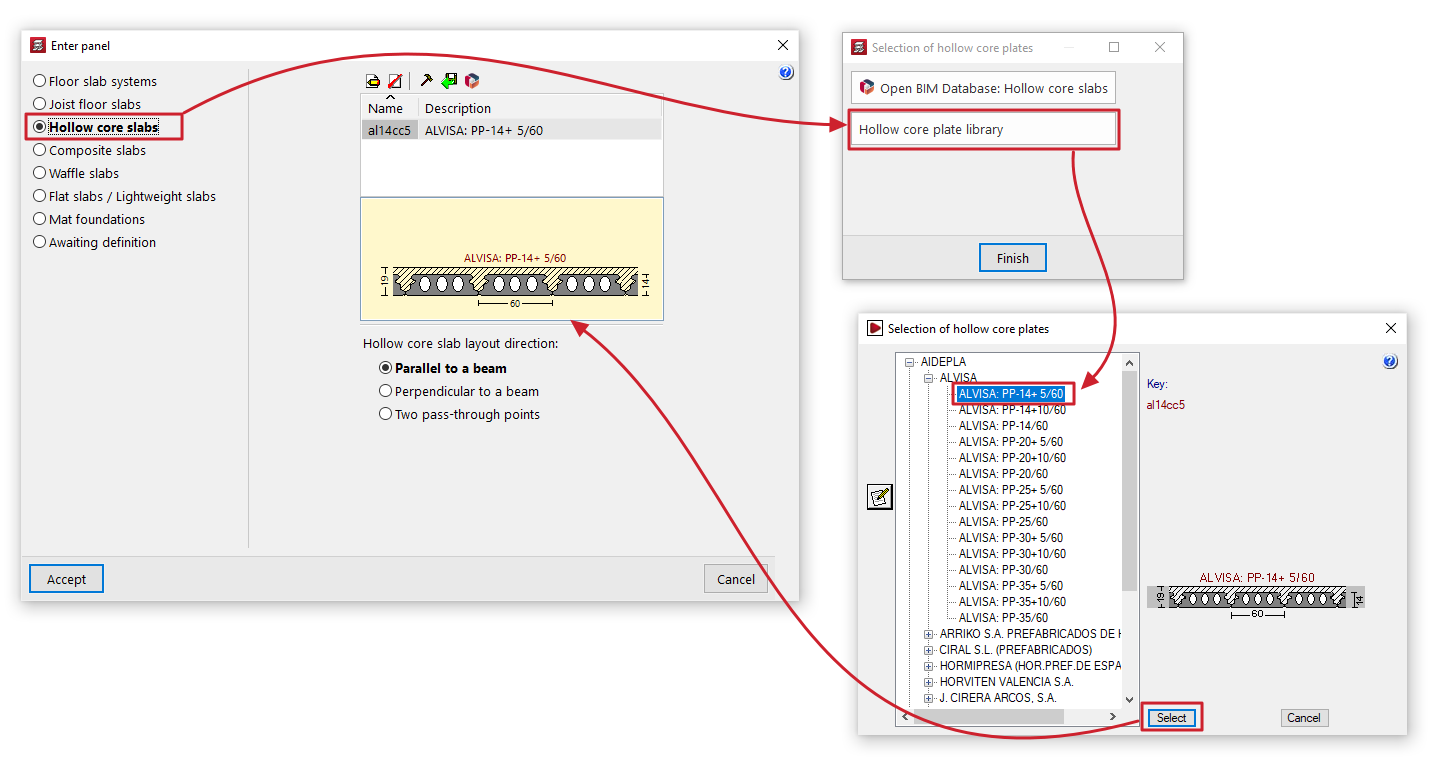

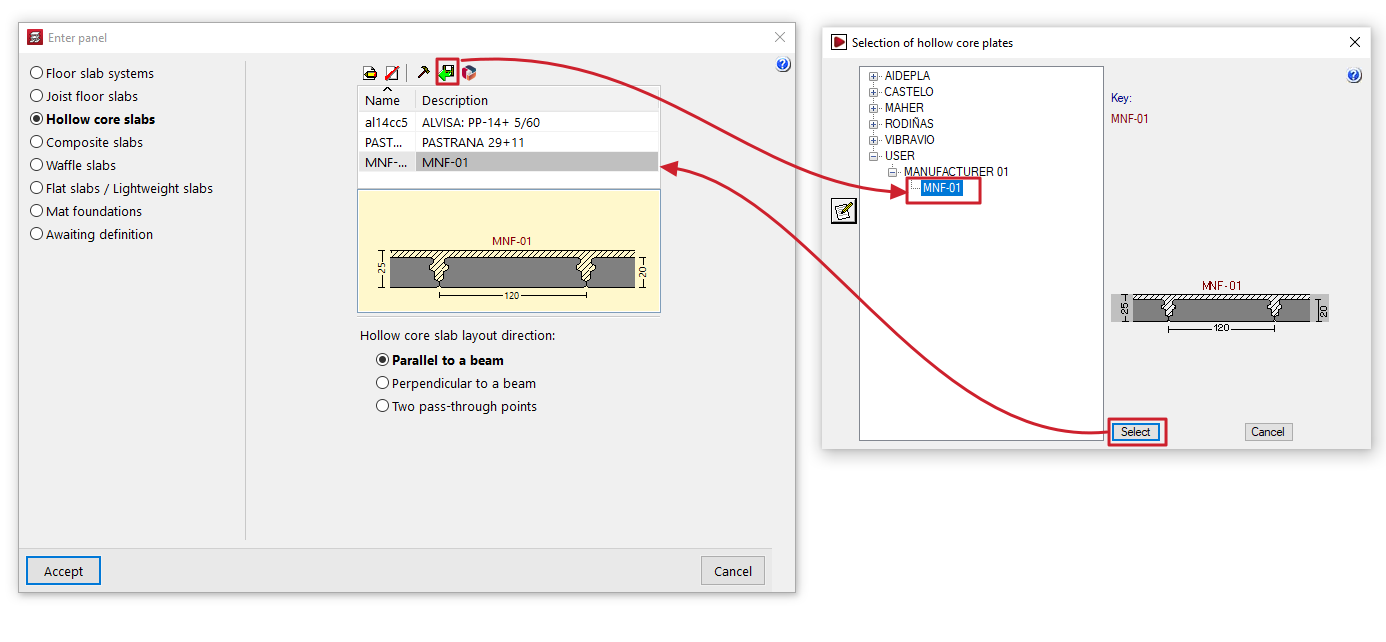

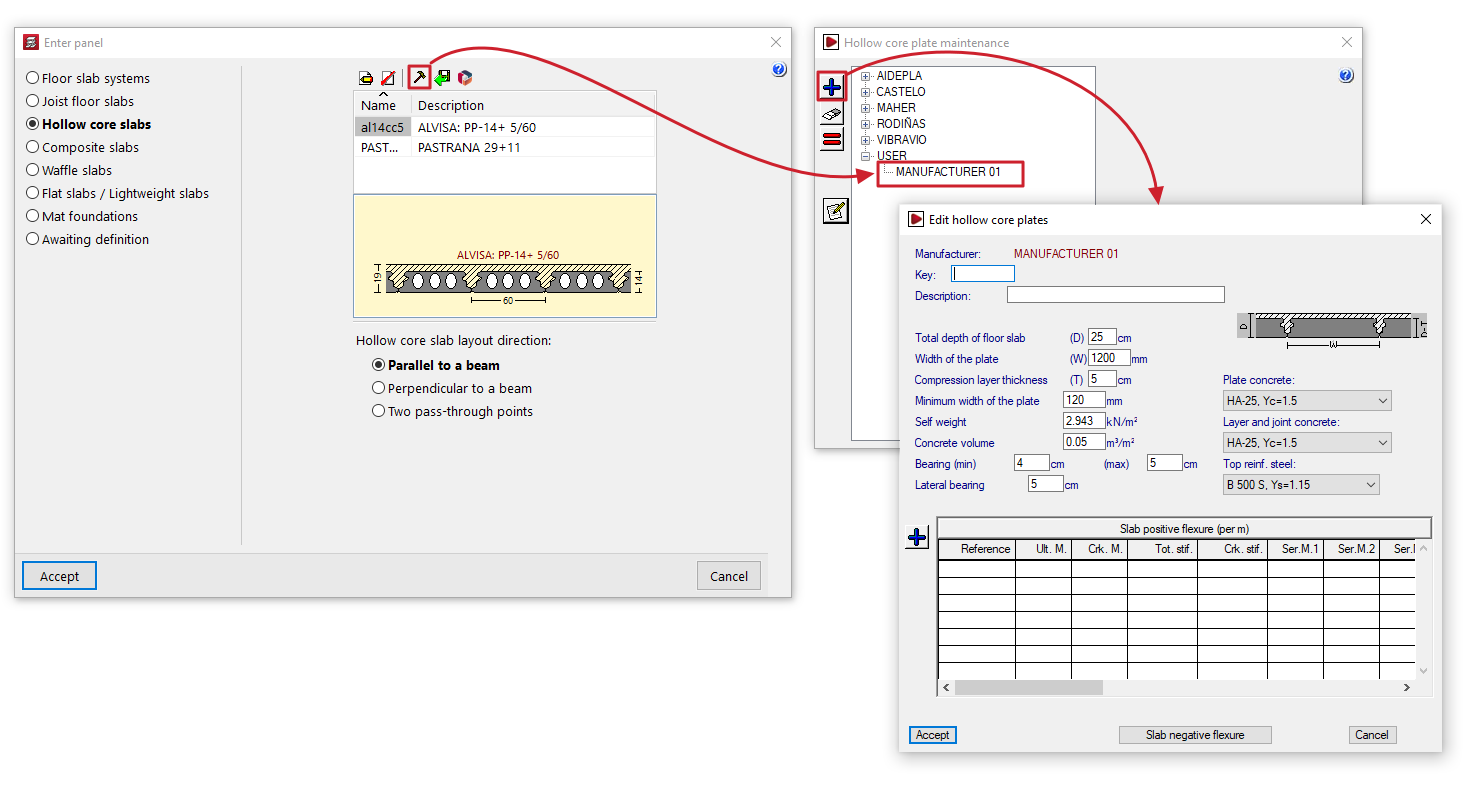

  Estas opciones permiten introducir forjados de viguetas prefabricadas armadas o pretensadas de dos formas: utilizando los tipos "De biblioteca" o definiéndolos "Por características geométricas".
• Forjados de viguetas in situ
  Esta opción permite introducir forjados de viguetas de hormigón montadas totalmente en obra.
• Forjado de viguetas metálicas
  Esta opción permite la introducción de forjados de viguetas metálicas de tipo T simple o doble T de acero laminado e isostáticas.
• Forjado de viguetas JOIST
  Esta opción permite la introducción de forjados de viguetas metálicas de celosía e isostáticas.
• Forjado de viguetas de madera
  Esta opción permite la introducción de forjados de viguetas de madera de sección rectangular e isostáticas.

Después, en el desplegable "Forjado seleccionado" de la parte inferior se selecciona y configuran las características del forjado específico a introducir.

Opciones adicionales e introducción en planta

En el campo "Entrada en la viga", se escribe la longitud de la parte de la vigueta que se introduce en la viga en la que apoya. Esto se contempla sólo a efectos de la medición y del dibujo de las viguetas en pantalla y en los planos.

En "Tipo de vigueta general" se indica que todas las viguetas del paño del forjado son simples, dobles o triples.

En la parte inferior de la ventana se define la "Dirección de las viguetas". Estas pueden ser:

• "Paralelas a una viga" o "Perpendiculares a una viga" que deberá ser seleccionada por el usuario;
• o se podrán marcar "Dos puntos de paso" en planta que definan la dirección de las viguetas.

Tras aceptar, al pasar el puntero por los diferentes contornos cerrados en planta se iluminarán las regiones en las que se podrá introducir el paño. Después, se pulsa el botón izquierdo para introducir el paño en esa zona.

Por último, también con el botón izquierdo se debe marcar la viga o los puntos de paso que definen la dirección de las viguetas. El paño quedará definido con estos datos y se representará en pantalla.

En la definición de forjados de viguetas armadas o pretensadas (dentro de la ventana "Entrar paño") y para algunas normativas, aparece disponible la opción "De biblioteca".

Si se marca la opción "De biblioteca", el usuario debe elegir el "Forjado seleccionado" entre los disponibles en la obra. Los controles a la derecha permiten "Añadir", "Borrar", "Copiar" o "Editar" estos forjados.

Al utilizar estos controles, el programa permite acceder a una ventana de edición donde se configura cada forjado de viguetas de biblioteca.

Para importar datos de fabricantes, se utilizan las herramientas a la derecha del desplegable:

• El botón "Importar datos predefinidos" permite acceder a una ventana de importación donde se marca la casilla "Seleccionado" para importar los datos de cada uno de los fabricantes deseados.
• Los botones "Importar de biblioteca" y "Exportar de biblioteca" permiten importar y exportar la información a ficheros de extensión .fva (fichas de viguetas armadas) o .fvp (fichas de viguetas pretensadas) que se guardan en la ruta elegida en el disco.
• Por otro lado, el botón "Importación inicial" permite seleccionar los fabricantes "Predefinidos" que se importarán automáticamente al crear obras nuevas en el programa.

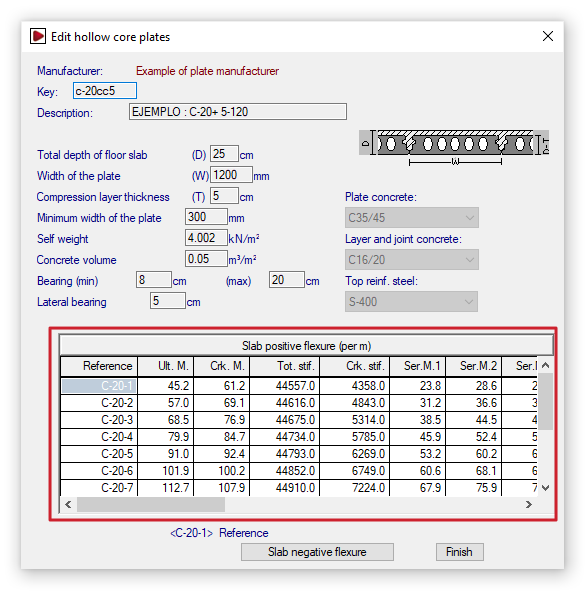

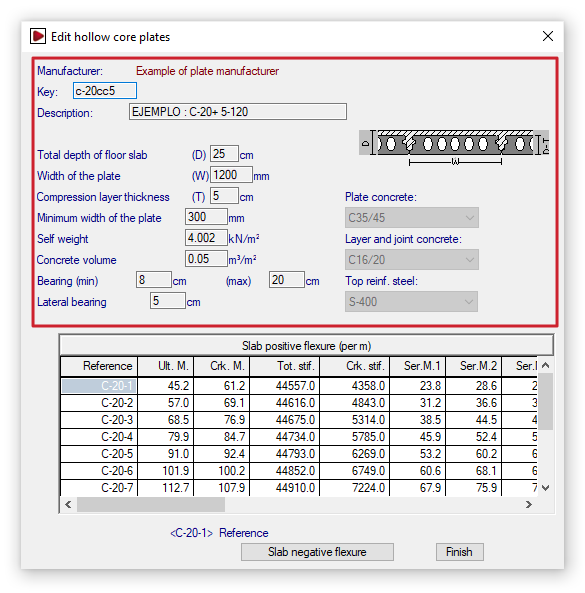

En la ventana de edición de cada tipo de forjado se escribe en primer lugar una "Referencia (Opcional)" para el forjado.

Posteriormente, se define el "Tipo de forjado" seleccionando un fabricante en el desplegable "Ficha" y, en el segundo desplegable, el "Forjado" específico dentro de los ofrecidos por el fabricante seleccionado.

Tras seleccionar un forjado de biblioteca determinado, el programa mostrará sus principales características en la parte inferior, como las siguientes:

• el intereje;
• el tipo de hormigón en obra y en las viguetas;
• o el tipo de acero de los diferentes armados (el armado de la celosía, del montaje, de positivos y de negativos en el caso de las viguetas armadas, o el acero para pretensar y el acero de negativos en el caso de las viguetas pretensadas).

A la derecha, se muestra una sección acotada de la vigueta del forjado seleccionado.

En la parte inferior, el botón "Ficha del forjado" permite acceder a una ficha de características técnicas del forjado en una ventana aparte. Aquí se muestran datos como los siguientes:

• el fabricante, el tipo de bovedilla, el canto del forjado y los materiales utilizados (hormigones y aceros);
• el intereje y el peso propio en viguetas simples y en viguetas dobles;
• y los datos de los momentos, rigideces y cortantes resistidos por el forjado según el tipo de vigueta o refuerzo superior por nervio aplicado.

En la definición de forjados de viguetas armadas o pretensadas (dentro de la ventana "Entrar paño"), si se marca la opción "Por características geométricas", el usuario debe elegir el "Forjado seleccionado" entre los disponibles en la obra.

Los controles a la derecha permiten "Añadir", "Borrar", "Copiar" o "Editar" estos forjados. También es posible acceder a un menú de opciones de "Gestión de biblioteca" para guardar información de los forjados definidos en ficheros en disco.

Al utilizar estos controles, el programa permite acceder a una ventana donde se configura cada forjado de viguetas por características geométricas.

Aquí, se escribe en primer lugar una "Referencia" para el forjado.

Posteriormente, se define la "Geometría" introduciendo los siguientes parámetros:

• el "Espesor (de la) capa (de) compresión (a)";
• el "Canto de (la) bovedilla (b)";
• el "Intereje (c)" entre viguetas;
• el "Ancho del nervio (d)";
• el "Ancho longitudinal" de la bovedilla, que afecta únicamente a la medición de bovedillas que se realiza en el "Listado de medición de bovedillas" (menú "Archivo > Listados > Medición de las bovedillas");
• y el "Incremento del ancho del nervio" o espesor de los tabiquillos de la bovedilla que se desea considerar a efectos del cálculo de la flecha.

Los primeros parámetros (a, b, c y d) se refieren a las distancias mostradas en el esquema del forjado que aparece en la parte central de la ventana.

En la parte inferior se definen los "Datos para (el) cálculo":

• la casilla "Volumen de hormigón" puede ser activada o desactivada:
  • Si se mantiene desactivada, el programa calcula el volumen de hormigón aproximado por unidad de superficie teniendo en cuenta los parámetros geométricos introducidos en esta misma ventana y lo muestra actualizado en el campo a la derecha.
  • Si se activa, el usuario puede introducir a la derecha el volumen de hormigón por unidad de superficie, que puede ser distinto al propuesto por el programa, forzando así este valor.

• en el desplegable "Tipo de bovedilla" se selecciona el material de la bovedilla. Este puede ser:
  • De hormigón / De cerámica / De poliestireno
    En estos casos, esta información, junto a los parámetros geométricos introducidos, permite calcular el "Peso superficial" aproximado del forjado tanto para viguetas simples como para viguetas dobles. Estos valores se muestran a la izquierda.
  • Genérica
    De forma adicional, se puede elegir la opción "Genérica" para introducir manualmente el valor del peso superficial del forjado con viguetas simples en el campo habilitado a la derecha.

• en el último desplegable se indica si la "Comprobación de flecha" que el programa efectúa en estos forjados se realiza como vigueta armada o como vigueta pretensada, lo que modifica el cálculo de la inercia fisurada de las viguetas:
  • Como vigueta armada
    En el caso de las viguetas armadas, el programa calcula la cuantía necesaria para soportar el momento positivo de la vigueta. Con dicho valor, calcula la inercia fisurada aproximada.
  • Como vigueta pretensada
    En forjados de viguetas pretensadas, la aproximación utilizada en el caso de las viguetas armadas no es posible ya que el comportamiento de este tipo de viguetas es totalmente diferente, pudiendo darse el caso de que la inercia fisurada sea prácticamente igual a la inercia bruta debido al efecto del pretensado. Por ello, en este caso, el usuario debe indicar el valor de la "Rigidez fisurada" expresado como un porcentaje de la rigidez bruta ("% rigidez bruta") en el campo a la derecha. Este porcentaje oscila entre el 50% y el 100% en los casos más usuales consultados en las fichas de fabricantes.

La opción "Forjado de viguetas in situ" (dentro de la ventana "Entrar paño", seleccionando "Forjados de viguetas") permite introducir forjados de viguetas de hormigón montadas enteramente en obra.

El programa armará las viguetas in situ de forma análoga a las vigas de hormigón. En este tipo de forjados es posible asignar armadura base de positivos con la opción "Paños > Asignar 'Armadura base / Malla electrosoldada'".

En la definición de forjados de viguetas in situ , el usuario debe elegir el "Forjado seleccionado" entre los disponibles en la obra. Los controles a la derecha permiten "Añadir", "Borrar", "Copiar" o "Editar" estos forjados.

Al utilizar estos controles, el programa permite acceder a una ventana donde se configura cada forjado de viguetas in situ.

Aquí, se escribe en primer lugar una "Referencia" para el forjado.

Después, se selecciona el tipo de "Bovedilla" a utilizar en el forjado. En la parte central de la ventana de edición del forjado se muestra una sección acotada de la bovedilla seleccionada.

Por último, se definen los siguientes parámetros:

• el "Espesor (de la) capa (de) compresión (a)";
• y el "Intereje (c)" entre viguetas;

En la definición de forjados de viguetas metálicas (dentro de la ventana "Entrar paño"), el usuario debe elegir el "Forjado seleccionado" entre los disponibles en la obra. Los controles a la derecha permiten "Añadir", "Borrar", "Copiar" o "Editar" estos forjados.

Al utilizar estos controles, el programa permite acceder a una ventana donde se configura cada forjado de viguetas metálicas.

Aquí, se escribe en primer lugar una "Referencia" para el forjado.

Después, se selecciona el tipo de "Bovedilla" a utilizar en el forjado. En la parte central de la ventana de edición del forjado se muestra una sección acotada de la bovedilla seleccionada.

Más adelante, se definen los siguientes parámetros:

• el "Espesor (de la) capa (de) compresión (a)";
• y el "Intereje (c)" entre viguetas;

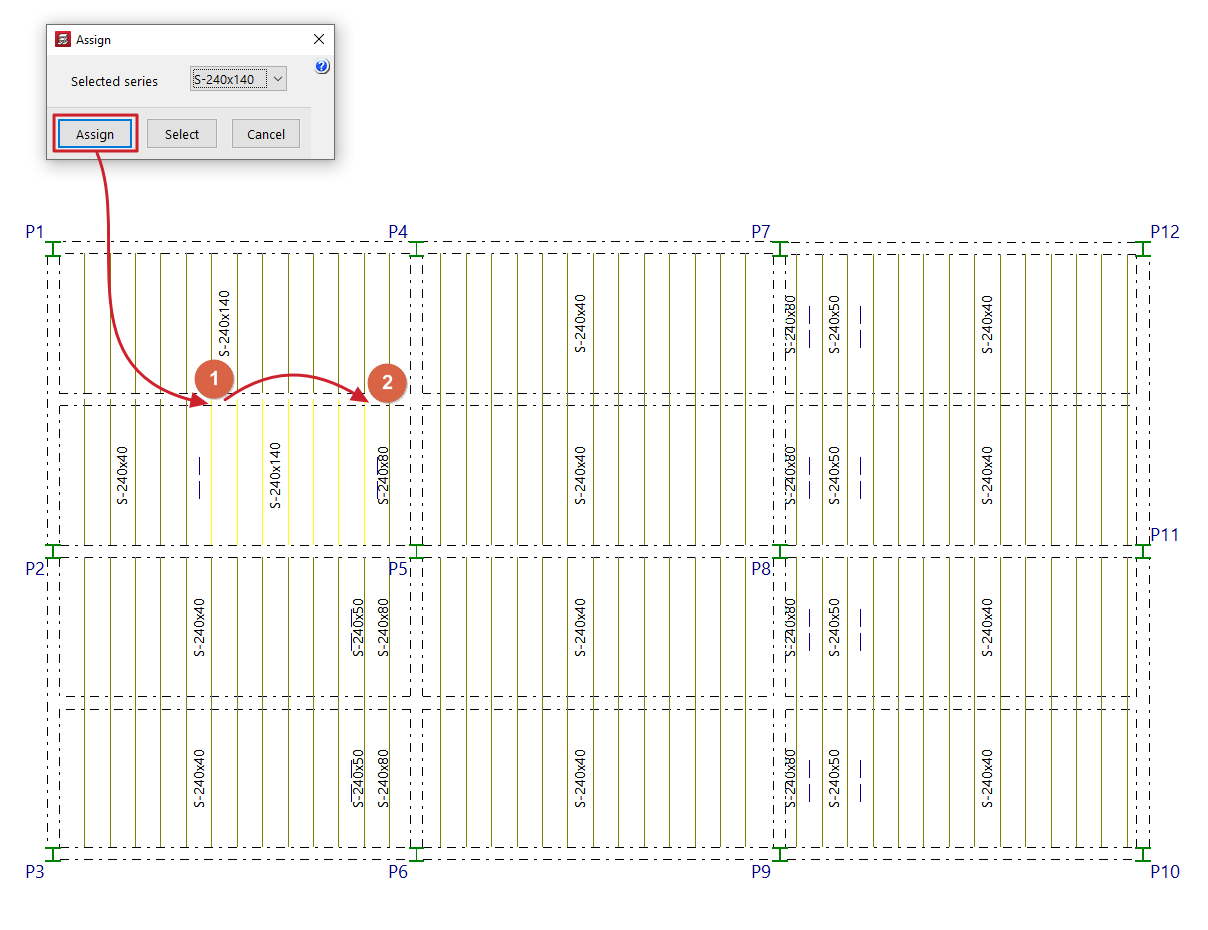

En la parte inferior se selecciona si los perfiles metálicos a utilizar son de tipo "Doble T" o "T simple". Después, los dos desplegables inferiores permiten seleccionar la "Serie de perfiles" a utilizar en el paño y el "Perfil inicial" de las viguetas del paño.

Los controles a la derecha del apartado "Serie de perfiles" permite añadir, editar o gestionar las series de perfiles disponibles en obra en una lista.

En esta lista, además de introducir los datos manualmente, e importarlos y/o exportarlos en ficheros en disco, es también posible "Importar series de perfiles predefinidas" a partir de diferentes catálogos y prontuarios incorporados en el programa, así como descargar e "Importar catálogos de fabricante" de Open BIM Database.

La selección del tipo de "Bovedilla" a utilizar en el forjado es necesaria en la definición de forjados de viguetas de hormigón in situ o de forjados de viguetas metálicas.

En el panel de definición de estos forjados, los controles a la derecha del apartado "Bovedilla" permiten "Añadir", "Borrar", "Copiar" o "Editar" los tipos de bovedilla disponibles en la obra. También es posible acceder a un menú de opciones de "Gestión de biblioteca" para guardar información de los tipos de bovedilla en ficheros en disco.

Estos controles abren una ventana donde se configura cada tipo de bovedilla introduciendo los siguientes parámetros:

• el "Tipo de bovedilla", sea "De hormigón", "Cerámica", de "Casetón recuperable" o "De poliestireno",
• y los parámetros geométricos que la definen, y que dependen del tipo elegido, incluyendo los diferentes anchos y alturas, así como su ancho longitudinal y su peso unitario, según el caso. El esquema de la bovedilla mostrado la derecha ayuda en la identificación de cada parámetro.

Bovedilla de hormigón / Bovedilla cerámica / Bovedilla de hormigón ligero

Los parámetros necesarios para la definición de las bovedillas de hormigón, cerámicas o de hormigón ligero son los siguientes:

• Ancho superior (A)
• Ancho central (B)
• Ancho inferior (C)
• Altura total (D)
• Altura central (E)
• Altura inferior (F)
• Ancho longitudinal
• Peso unitario

Casetón recuperable

Los parámetros necesarios para la definición de los casetones recuperables son los siguientes:

• Altura total (A)
• Ancho total superior (B)
• Ancho total inferior (C)
• Altura de referencia inferior (1)
• Altura de referencia central (2)
• Altura de referencia superior (3)
• Ancho total en altura de referencia inferior (d)
• Ancho total en altura de referencia central (e)
• Ancho total en altura de referencia superior (f)

Bovedilla de poliestireno

Los parámetros necesarios para la definición de las bovedillas de poliestireno son los siguientes:

• Ancho superior (A)
• Ancho central (B)
• Ancho inferior (C)
• Altura total (D)
• Altura central (E)
• Altura inferior (F)
• Ancho longitudinal

En la definición de forjados de viguetas metálicas de celosía o JOIST (dentro de la ventana "Entrar paño"), el usuario debe elegir el "Forjado seleccionado" entre los disponibles en la obra. Los controles a la derecha permiten "Añadir", "Borrar", "Copiar" o "Editar" estos forjados.

Al utilizar estos controles, el programa permite acceder a una ventana donde se configura cada forjado de viguetas JOIST.

Aquí, se escribe en primer lugar una "Referencia (Opcional)" para el forjado.

Después, se selecciona el "Tipo de vigueta JOIST" entre los disponibles:

• Tubo circular doble
• Tubo cuadrado doble
• Tubo cuadrado cuádruple
• Angulares dobles
• Angulares cuádruples

El desplegable inferior permite seleccionar la "Serie de perfiles" utilizada en los tubos o angulares que componen la vigueta. El botón a la derecha permite acceder a una ventana donde se selecciona el tipo de acero y, después, se añaden, editan y gestionan las series de perfiles disponibles en obra en una lista.

En esta lista, además de introducir los datos manualmente, e importarlos y/o exportarlos en ficheros en disco, es también posible "Importar series de perfiles predefinidas" a partir de diferentes catálogos y prontuarios incorporados en el programa, así como descargar e "Importar catálogos de fabricante" de Open BIM Database.

Más adelante, una vez seleccionada la serie de perfiles, se definen los siguientes parámetros:

• el "Canto total (de la) celosía (h)";
• el paso entre diagonales de la celosía ("Paso celosía (p)");
• el "Intereje (i)" entre viguetas;
• y el "Espesor (de la) losa superior".

Estos parámetros (h, p, i y e) se muestran en el esquema acotado de la vigueta que aparece en la parte central de la ventana.

En la definición de forjados de viguetas de madera (dentro de la ventana "Entrar paño"), el usuario debe elegir el "Forjado seleccionado" entre los disponibles en la obra. Los controles a la derecha permiten "Añadir", "Borrar", "Copiar" o "Editar" estos forjados.

Al utilizar estos controles, el programa permite acceder a una ventana donde se configura cada forjado de viguetas de madera.

Aquí, se escribe en primer lugar una "Referencia (Opcional)" para el forjado.

Después, los dos desplegables inferiores permiten seleccionar la "Serie de perfiles" a utilizar en el paño y el "Perfil inicial" de las viguetas del paño.

Los controles a la derecha del apartado "Serie de perfiles" permite añadir, editar o gestionar las series de perfiles disponibles en obra en una lista.

En esta lista, además de introducir los datos manualmente, e importarlos y/o exportarlos en ficheros en disco, es también posible "Importar series de perfiles predefinidas" a partir de diferentes catálogos y prontuarios incorporados en el programa.

Por último, se definen los siguientes parámetros:

• el "Desnivel (1)" de la cara superior de la vigueta con respecto al nivel de referencia (Z);
• el "Intereje (2)" entre viguetas;
• el "Canto máximo (3)" del forjado, que incluye el canto de las viguetas y el de los elementos apoyados sobre ellas;
• el "Volumen de hormigón (4)" utilizado por unidad de superficie del forjado;
• y el valor del "Peso propio" del forjado.

Estos parámetros (1, 2, 3 y 4) se muestran en el esquema del forjado de viguetas de madera que aparece en la parte central de la ventana.

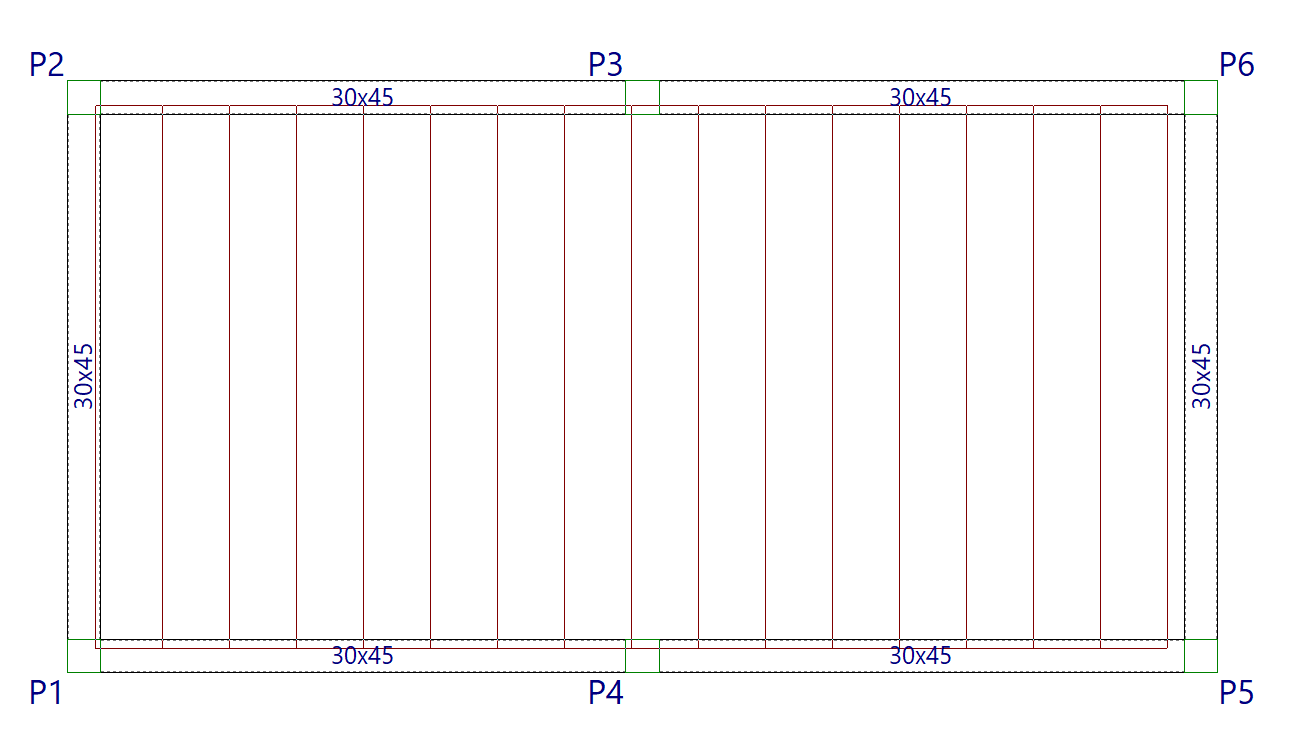

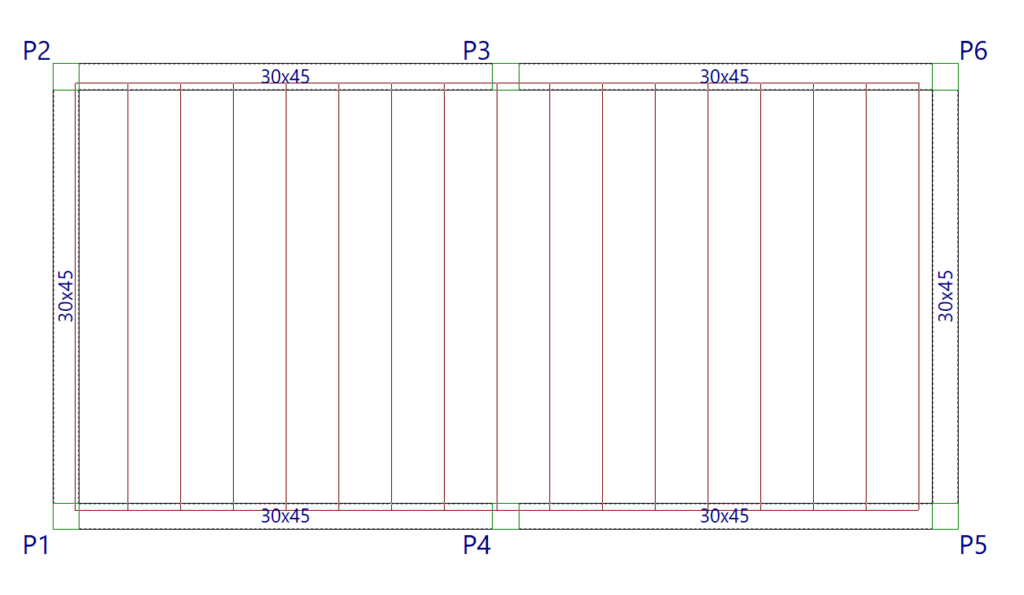

Selección de placas aligeradas

Al marcar la opción "Placas aligeradas" sin haber realizado una selección de una placa aligerada previamente, se abrirá la ventana "Selección de placas aligeradas" con dos opciones:

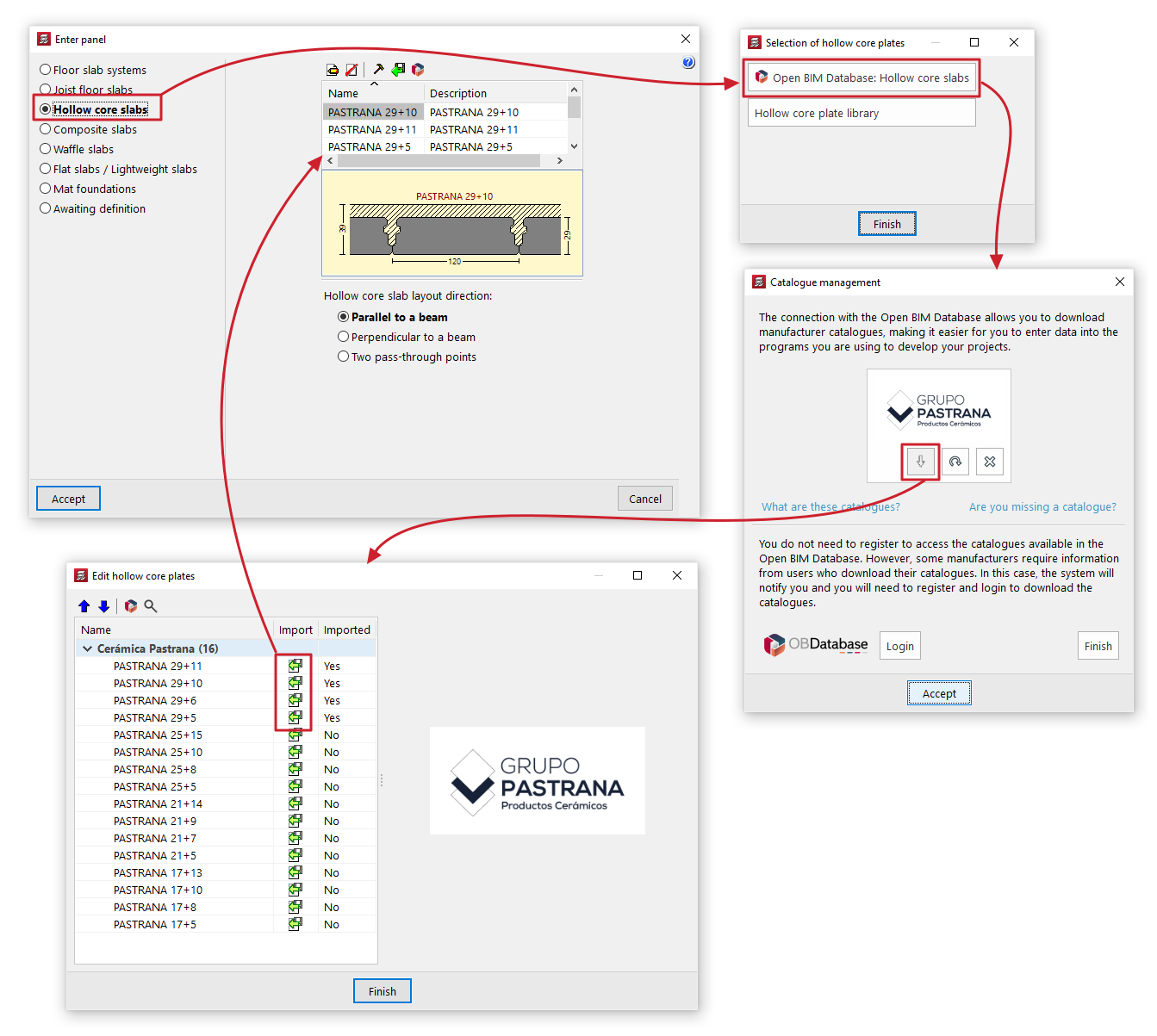

• Open BIM Database: Placas aligeradas
  Esta opción permite descargar y actualizar catálogos de fabricantes de placas aligeradas de Open BIM Database. Al hacerlo, en la ventana "Edición de placas aligeradas" se muestra una lista con los productos de los fabricantes descargados, que se pueden "Importar" uno a uno a la obra marcando la opción correspondiente. Al pulsar en "Terminar", las placas de fabricantes importadas aparecerán disponibles en la lista de placas de la ventana "Entrar paño" para su selección e introducción en el modelo.

• Biblioteca de placas aligeradas
  Esta opción permite abrir la ventana "Selección de placas aligeradas", donde se muestran las bibliotecas de placas aligeradas predefinidas incluidas en la instalación del programa, así como las bibliotecas de placas aligeradas creadas por el usuario.
  Se puede seleccionar una placa desplegando el árbol hasta el nivel correspondiente. Al seleccionar una placa en el árbol, el botón a la izquierda permite abrir la ventana "Edición de placas aligeradas", donde se muestran las características técnicas de la placa seleccionada. Al pulsar en "Seleccionar", la placa seleccionada aparecerá disponible en la lista de placas de la ventana "Entrar paño" para su selección e introducción en el modelo.

Si ya se ha realizado una selección de placas previamente, el programa mostrará en la ventana "Entrar paño" la lista de placas disponibles con su "Nombre" y "Descripción". Si se desean importar o crear más placas, se deberán utilizar los controles de la parte superior.

Mantenimiento de bibliotecas de placas aligeradas

En la ventana "Entrar paño" se muestra la lista de placas aligeradas disponibles. Los controles de la parte superior de la lista permiten hacer lo siguiente:

• Editar
  Consulta los datos de la placa seleccionada en la lista. En el caso de las placas de bibliotecas de usuario, se podrán modificar los valores de sus características desde aquí.
• Borrar
  Elimina la placa seleccionada de la lista.

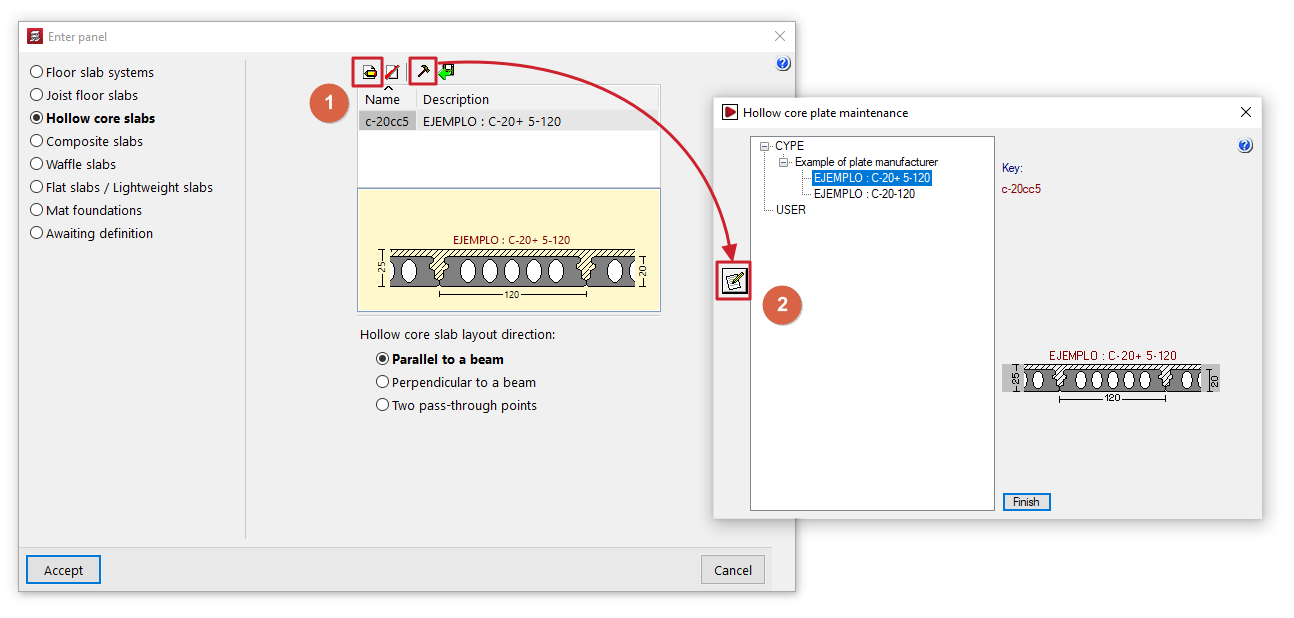

• Editar biblioteca
  Permite acceder a la ventana "Mantenimiento de placas aligeradas", donde se pueden consultar las bibliotecas de placas de fabricante y de usuario disponibles. Las bibliotecas de placas de usuario se gestionan desde aquí:
  • Para crear placas de usuario, en primer lugar se selecciona "USUARIO" en el árbol y se pulsa el botón "+" del lateral izquierdo. De esta forma, se crea un fabricante editable. Después, seleccionando este fabricante en el árbol, se pulsa de nuevo en el botón "+" para crear una placa, configurando todas sus características.
  • Es posible borrar y/o copiar placas de usuario seleccionándolas en la lista y utilizando las opciones correspondientes del lateral izquierdo.
• Importar de biblioteca
  Abre la ventana "Selección de placas aligeradas". Aquí se muestran las bibliotecas de placas de fabricantes incorporadas en la instalación del programa y las bibliotecas de placas de usuario creadas desde "Editar biblioteca". Se puede marcar cualquiera de las placas y pulsar en "Seleccionar" para importarla a la lista de placas de la ventana "Entrar paño".
• Importar de 'Open BIM Database'
  Abre la ventana "Edición de placas aligeradas", donde se muestran las placas de los catálogos de Open BIM Database descargados, con la posibilidad de importarlas a la lista de placas de la ventana "Entrar paño".
  La opción "Gestión de catálogos" de la parte superior de esta ventana permite acceder a la descarga y actualización de catálogos de fabricantes de Open BIM Database.

Opciones adicionales e introducción en planta

El programa mostrará un esquema acotado de la placa seleccionada en la lista.

En la parte inferior de la ventana se define la "Dirección de las placas". Estas pueden ser:

• "Paralelos a una viga" o "Perpendiculares a una viga" que deberá ser seleccionada por el usuario;
• o se podrán marcar "Dos puntos de paso" en planta que definan la dirección de los placas

Tras aceptar, al pasar el puntero por los diferentes contornos cerrados en planta se iluminarán las regiones en las que se podrá introducir el paño. Después, se pulsa el botón izquierdo para introducir el paño en esa zona.

Por último, también con el botón izquierdo se debe marcar la viga o los puntos de paso que definen la dirección de las placas. El paño quedará definido con estos datos y se representará en pantalla.

La ventana "Edición de placas aligeradas" (accesible desde "Entrar paño", "Placas aligeradas", "Editar" (1), o desde el botón de edición dentro de "Mantenimiento de placas aligeradas" (2)) permite consultar o introducir los datos geométricos y las características mecánicas del forjado de placa aligerada seleccionado.

Esta ventana permitirá consultar la información suministrada directamente de los fabricantes incorporados en el programa (en caso de forjados de placa aligerada de catálogos de Open BIM Database o de bibliotecas de fabricante) o, en el caso de las placas aligeradas de usuario, permitirá introducir los valores de una determinada placa que se desee prefabricar o construir in situ.

Los datos geométricos y de materiales que el programa presenta para cada forjado de placas son los siguientes:

• Clave
  Identificación de la ficha de la placa mediante ocho caracteres alfanuméricos.
• Descripción
  Nombre de la placa.
• Canto total del forjado (C)
  Canto total de la placa más la capa de compresión, si existe.
• Ancho de la placa (A)
  Ancho de la placa, o intereje entre placas.
• Espesor de la capa de compresión (E)
  Espesor de la capa de compresión, en caso de que exista.
• Ancho mínimo de la placa
  Valor mínimo permitido para el ancho resultante del corte longitudinal de una placa tipo. Cuando se genere una placa especial de menor ancho, debido a las dimensiones del paño en su encuentro con un borde, el ancho de esta placa especial deberá situarse entre el ancho estándar de la placa y dicho ancho mínimo permitido.
• Peso propio
  Peso por metro cuadrado del forjado completo.
• Volumen de hormigón
  Volumen del hormigón en relleno de senos, juntas entre placas y capa de compresión, si existe. Por defecto, se adopta el volumen de la capa de compresión.
• Entrega mínima y máxima
  Cuando la placa está esviada respecto a la normal al apoyo, en cada borde de la placa la entrega es diferente, pudiendo variar entre los valores de entrega mínima y de entrega máxima. Si se supera el valor máximo, la placa se bisela.
• Entrega lateral
  Es el valor que puede solapar la placa lateralmente con un apoyo paralelo o ligeramente esviado a la dirección longitudinal de la placa.
• Hormigón de la placa / Hormigón de la capa y juntas / Acero de negativos
  Estos datos son informativos y permiten conocer los materiales que se emplearon para calcular las propiedades resistentes de la sección.

A continuación se definen los datos resistentes de la sección:

• Flexión positiva del forjado (por metro)
  En esta tabla se introducen los datos resistentes de la sección a flexión positiva por metro de forjado. El programa permite definir varias placas pertenecientes a la misma serie. En cada una de ellas se especifican los siguientes datos. Estos datos corresponden a la sección formada por la placa junto con el hormigón de relleno de juntas y la capa de compresión, si existe:
  • Referencia
    Referencia de cada placa de la serie.
  • Momento último ("M. ult.")
    Máximo momento resistido (o momento último).
  • Momento de fisuración ("M. fis")
    Momento utilizado para el cálculo de flecha por el método de Branson.
  • Rigidez total ("Rig. tot.")
    Rigidez total de la sección compuesta placa-hormigón. Se utiliza para formar la matriz de rigidez de las barras en las que se discretiza el forjado.
  • Rigidez fisurada ("Rig. fis.")
    Rigidez utilizada para el cálculo de flecha por el método de Branson.
  • Momentos de servicio I, II y III ("M. ser. 1", "M. ser. 2", "M. ser. 3")
    Momento resistido según la clase en hormigón pretensado:
    • Clase I: estructuras en atmósfera agresiva industrial o marina, o en contacto con terrenos agresivos o aguas salinas o ligeramente ácidas. Equivale al ambiente III.
    • Clase II: estructuras en exteriores normales no agresivos, o en contacto con aguas normales o terreno ordinario). Equivale al ambiente II.
    • Clase III: estructuras en interiores de edificios o medios exteriores de baja humedad. Equivale al ambiente I.
  • Cortante último ("C. ult.")
    Máximo cortante resistido por la sección total, según si el momento de cálculo (Md) es mayor o menor que el momento de descompresión (Mg).

Si se está editando la ficha de una placa, los controles a la izquierda permiten añadir, borrar o copiar placas en la serie.

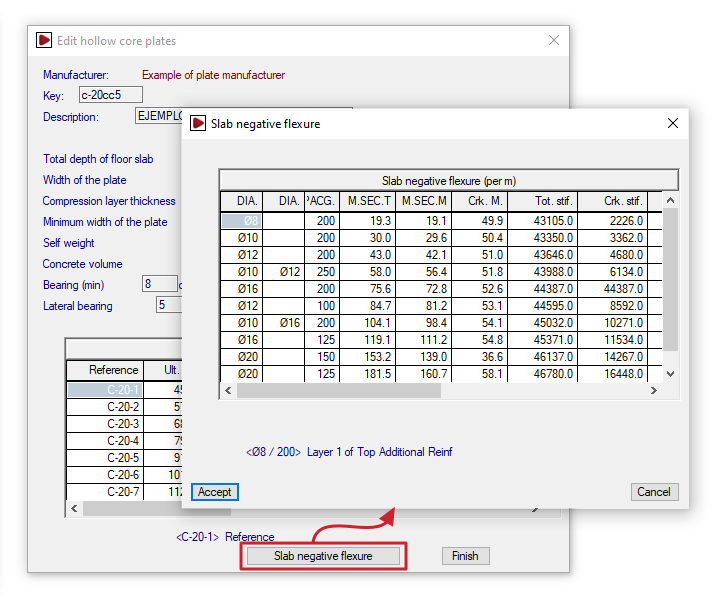

Pulsando el botón "Fl. negativa forjado" de la parte inferior se accede a la siguiente tabla:

• Flexión negativa del forjado (por metro)
  En esta tabla se introducen los datos resistentes de la sección a flexión negativa por metro de forjado. Es posible definir diferentes combinaciones de armados para cada placa. En cada fila se indican las características mecánicas de la sección considerando esa cuantía repartida en la zona de momentos negativos:
  • Diámetro ("DIAM.") / Diámetro ("DIAM.") / Separación ("SEPAR.")
    Las dos columnas de diámetros permiten definir dos capas de armado de refuerzo superior de diámetros que pueden ser diferentes. Estos armados se disponen a la separación dada por la tercera columna.
  • Momento último de la sección tipo ("M. SEC. T")
    Momento negativo resistido por la sección tipo para la armadura dada.
  • Momento último de la sección maciza ("M. SEC. M")
    Momento negativo resistido por la sección maciza para la armadura dada.
  • Momento de fisuración ("M. fis.") / Rigidez total ("Rig. tot.") / Rigidez fisurada ("Rig. fis.")
    Estos parámetros se utilizan para el cálculo de la flecha por el método de Branson.
  • Cortante último ("C. ult.")
    Máximo cortante resistido por la sección para la armadura dada.

De forma similar a la tabla anterior, si se está editando la ficha de una placa, los controles a la izquierda permiten añadir, borrar o copiar combinaciones de armados en la placa.

Selección del tipo de losa mixta

La selección del tipo de losa mixta a introducir se realiza con las opciones superiores de la ventana "Entrar paño":

• Encofrado perdido
  Esta opción permite definir losas mixtas de chapa no colaborante:
  • En fase de ejecución o construcción, la chapa se utiliza como encofrado perdido. La chapa resiste en solitario su peso propio, el peso del hormigón fresco y las sobrecargas de ejecución.
  • En fase de servicio, la chapa no colabora y únicamente la losa de hormigón armado tiene función resistente.
• Chapa colaborante
  Permite definir losas mixtas con chapa colaborante:
  • En fase de construcción la chapa trabaja como encofrado perdido.
  • En fase de servicio se considera que la chapa se combina estructuralmente con el hormigón endurecido, actuando como armadura de tracción y resistiendo los momentos positivos en el forjado acabado. La chapa es capaz de transmitir tensiones rasantes en su interfaz con el hormigón siempre y cuando se disponga un engarce mecánico proporcionado por deformaciones en la chapa (muescas o resaltos).

Edición y selección de chapas nervadas

Después, en los desplegables se selecciona el tipo de chapa nervada y el espesor de chapa a utilizar en la losa mixta.

Los controles a la derecha permiten "Añadir", "Borrar", "Copiar" o "Editar" los tipos de chapa nervada disponibles en la obra. También es posible acceder a un menú de opciones de "Gestión de biblioteca" para guardar información de estos tipos en ficheros en disco, tanto para losas mixtas con chapa como encofrado perdido, como para losas mixtas con chapa colaborante.

Los parámetros necesarios para definir cada tipo de chapa nervada son los siguientes:

• el "Nombre" y la "Descripción" del tipo de chapa;
• los parámetros que definen la geometría de la chapa, como su "Canto", el "Ancho superior" y el "Ancho inferior" de cada nervadura, el "Intereje nominal" de nervio a nervio y, opcionalmente, el "Intereje de cálculo", y el "Ancho (del) panel" total;
• el "Límite elástico" del acero;
• el "Tipo de solape" entre paneles de chapa, ya sea realizado en la parte "Superior" o "Inferior";
• y, en la parte inferior, la lista de espesores de chapa disponibles, con su "Referencia"; al seleccionar cada uno de ellos, los campos a la derecha permiten escribir el valor del "Espesor" de chapa, el "Peso superficial", el "Momento de inercia" y el "Módulo resistente" del panel de chapa. Además, en las chapas colaborantes, se debe indicar la "Sección útil" y los coeficientes "m" y "k", facilitados por el fabricante de la chapa. Para el cálculo del esfuerzo rasante se determina el valor de cálculo del esfuerzo cortante último y éste es, en parte, función de estos coeficientes.

Opciones adicionales e introducción en planta

En el campo "Canto total", se escribe el valor total del canto de la losa mixta incluyendo el espesor de la chapa y el espesor de la capa de compresión de hormigón.

En la parte inferior de la ventana se define la "Dirección de los nervios". Estos pueden ser:

• "Paralelos a una viga" o "Perpendiculares a una viga" que deberá ser seleccionada por el usuario;
• o se podrán marcar "Dos puntos de paso" en planta que definan la dirección de los nervios.

Tras aceptar, al pasar el puntero por los diferentes contornos cerrados en planta se iluminarán las regiones en las que se podrá introducir el paño. Después, se pulsa el botón izquierdo para introducir el paño en esa zona.

Por último, también con el botón izquierdo se debe marcar la viga o los puntos de paso que definen la dirección de los nervios. El paño quedará definido con estos datos y se representará en pantalla.

La opción "Introducir hueco", dentro del menú "Paños" de la pestaña "Entrada de vigas", permite generar automáticamente un perímetro rectangular de vigas que forman un hueco en planta.

Al pulsar sobre esta opción aparece un cuadro de diálogo con las siguientes opciones:

Introducir hueco rectangular paralelo a una viga

Al pulsar esta opción, se abre en primer lugar la ventana “Viga actual”, donde se define el tipo de viga que se utilizará como borde del hueco.

Después, el usuario debe marcar una viga ya existente, a la cual serán paralelas y ortogonales las vigas del hueco rectangular generado. Por último, se deben marcar dos puntos en planta, que formarán una de las diagonales del hueco.

Introducir hueco rectangular con ángulo 0

Al pulsar esta opción, se abre en primer lugar la ventana “Viga actual”, donde se define el tipo de viga que se utilizará como borde del hueco.

Después, se deben marcar dos puntos en planta, que formarán una de las diagonales del hueco. Las vigas tomarán las direcciones de los ejes principales de coordenadas.

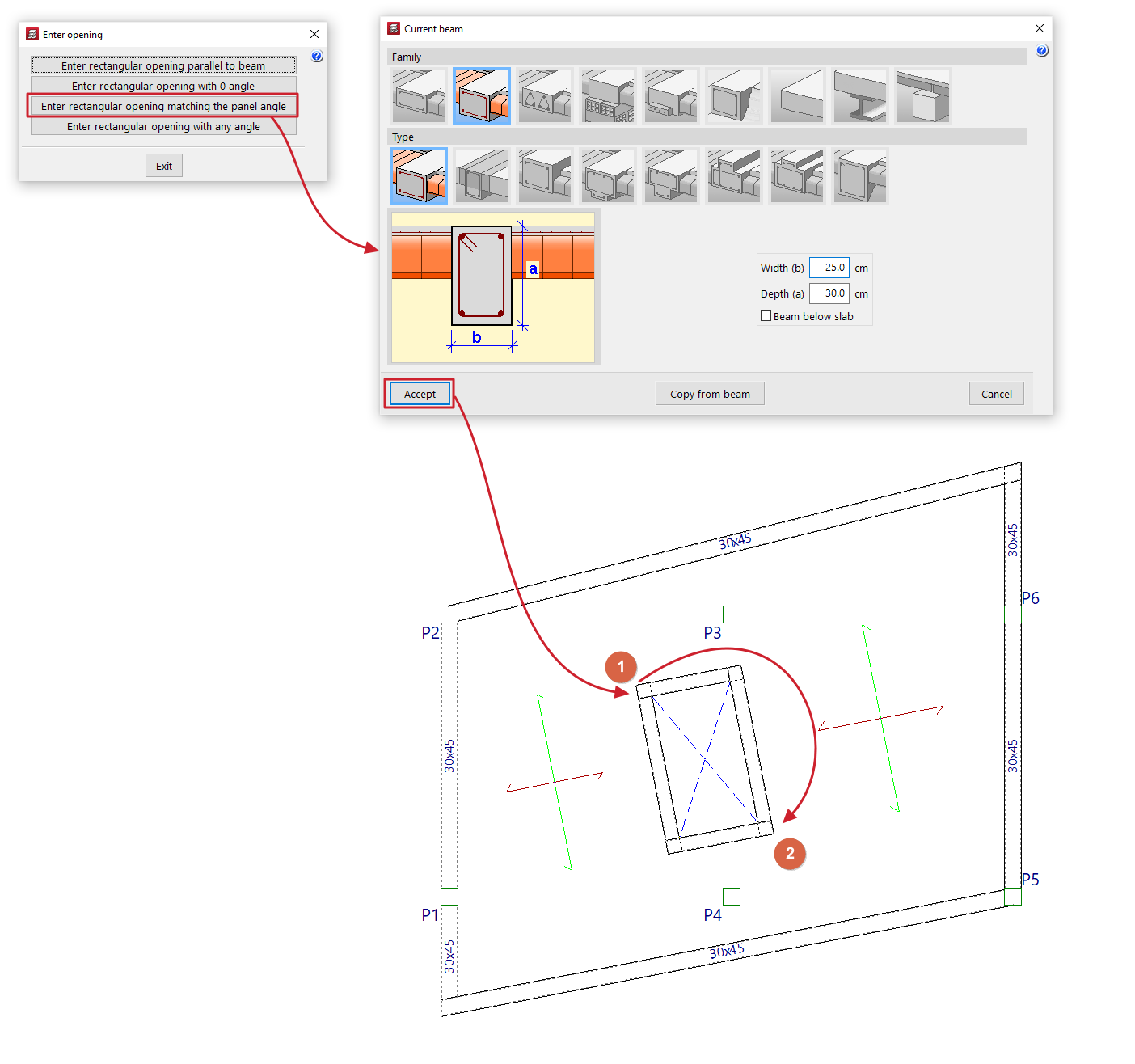

Introducir hueco rectangular con el mismo ángulo del paño

Al pulsar esta opción, se abre en primer lugar la ventana “Viga actual”, donde se define el tipo de viga que se utilizará como borde del hueco.

Después, se deben marcar dos puntos en planta, que formarán una de las diagonales del hueco. Las vigas serán paralelas y perpendiculares a la dirección de los nervios del paño de forjado donde se introduzca el hueco. Si el paño donde se realiza la introducción es un paño vacío, el nuevo hueco se genera con los lados paralelos a los ejes principales de coordenadas.

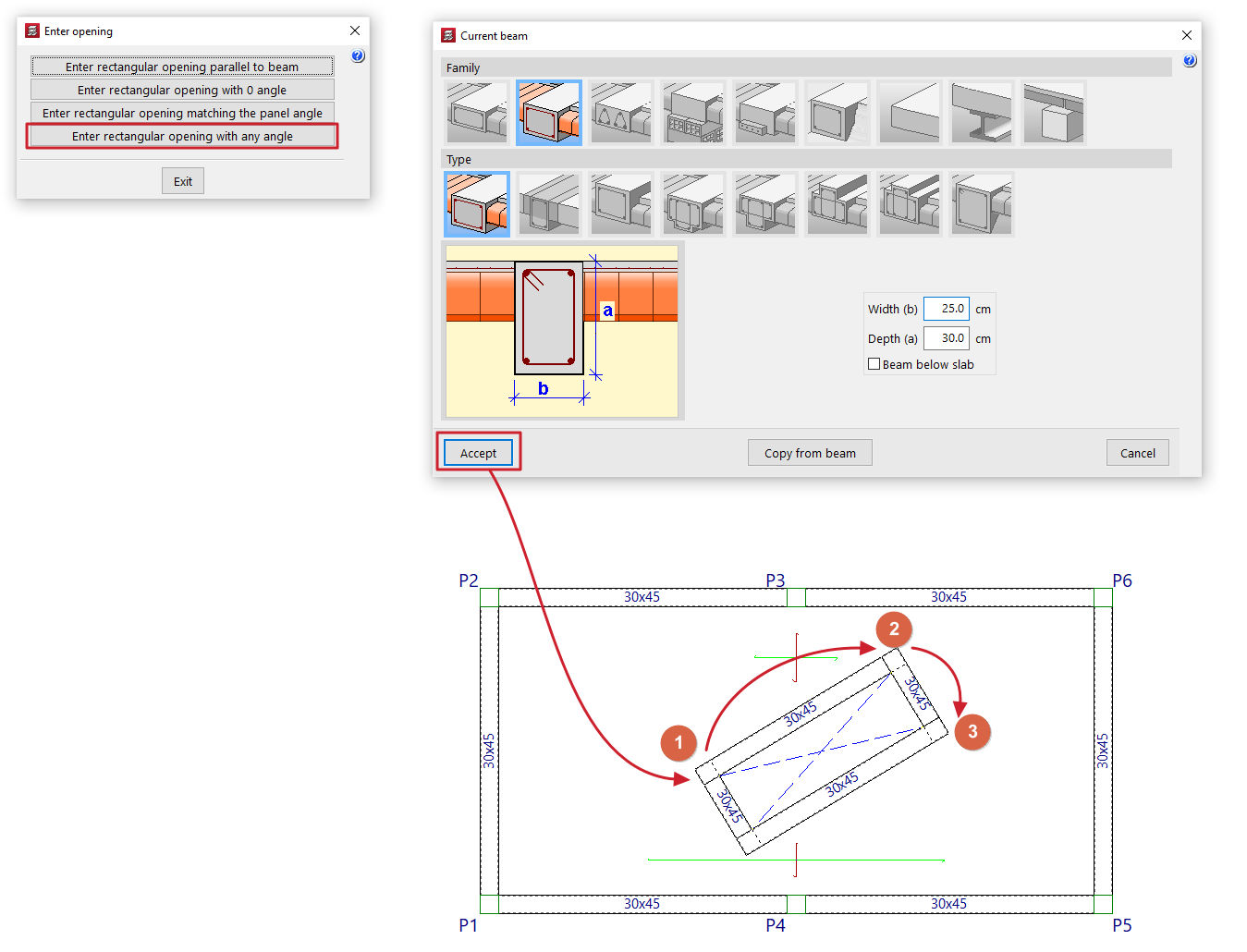

Introducir hueco rectangular con cualquier ángulo

Al pulsar esta opción, se abre en primer lugar la ventana “Viga actual”, donde se define el tipo de viga que se utilizará como borde del hueco.

Después, se deben marcar dos puntos que definen un lado del hueco y, por último, un punto para definir el lado opuesto.

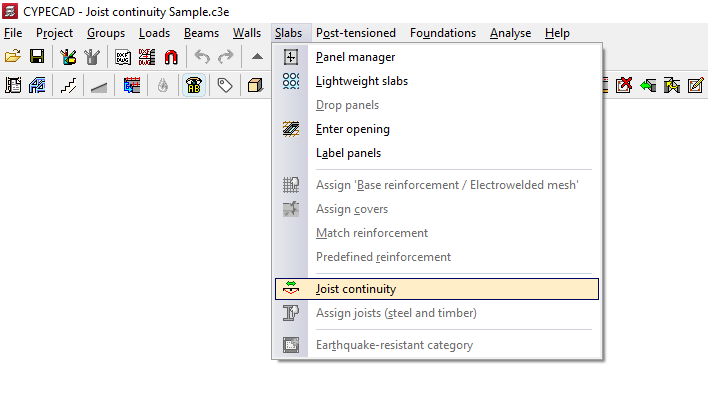

La opción "Continuidad de viguetas", dentro del menú "Paños" de la pestaña "Entrada de vigas", permite establecer las condiciones de continuidad de paños de forjado contiguos de viguetas metálicas o de viguetas de madera.

De esta forma, el programa dimensionará cada vigueta continua de ambos paños como si se tratase de una sola pieza.

Al pulsar sobre la opción aparece un cuadro de diálogo con las siguientes opciones:

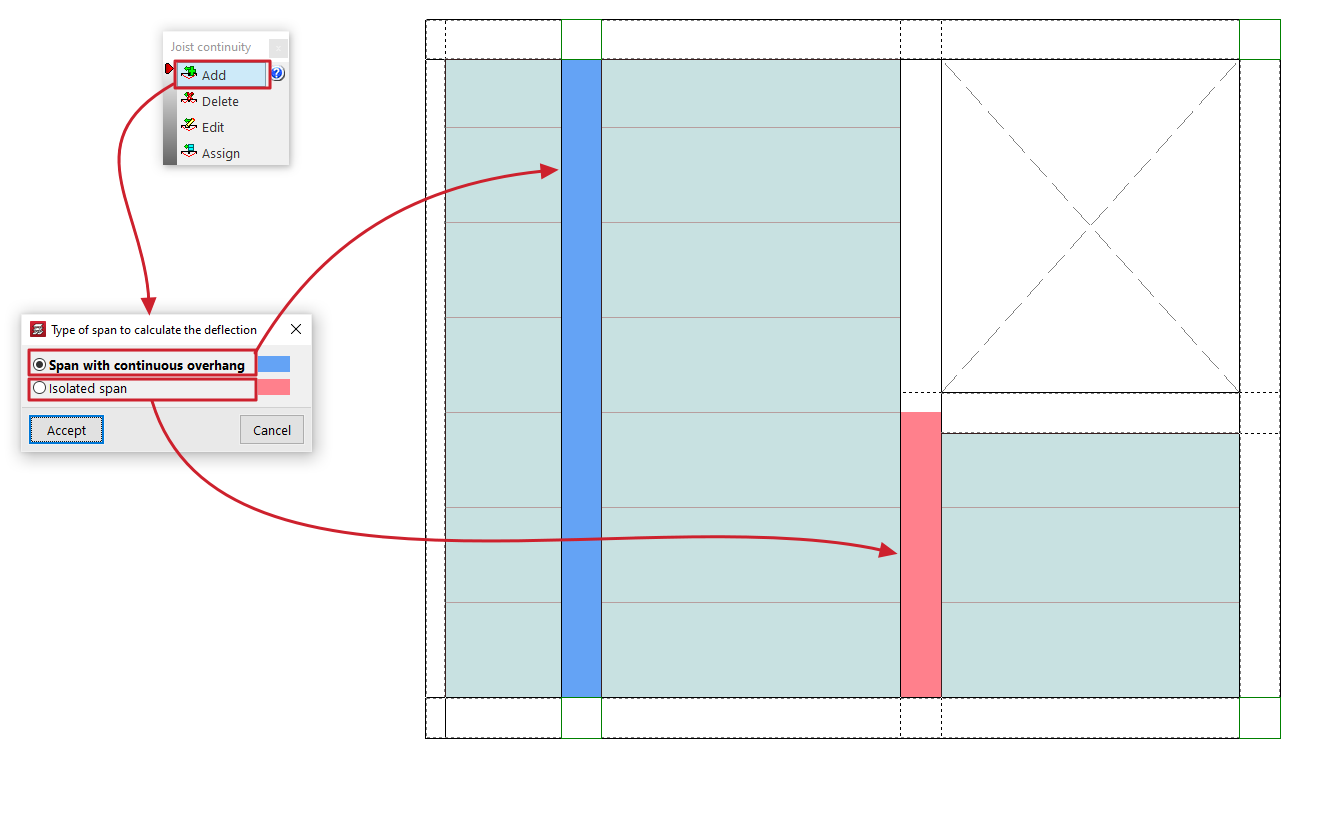

Añadir

Permite abrir el diálogo "Tipo de vano para cálculo de la flecha", con dos opciones":

• Vano con vuelo en continuidad
  Permite seleccionar un vano en voladizo y un vano interior adyacente. De esta forma, las viguetas del voladizo se consideran en continuidad con las viguetas del vano interior adyacente.
• Vano aislado
  Permite seleccionar dos vanos interiores para que se considere la continuidad de las viguetas en ellos como si se tratara de un único vano aislado.

Tras seleccionar una de estas dos opciones, se deben marcar con el botón izquierdo dos paños de forjado de viguetas metálicas o de madera para establecer la continuidad entre ellas.

La viga situada entre los paños seleccionados cambiará de color para mostrar el tipo de continuidad aplicado.

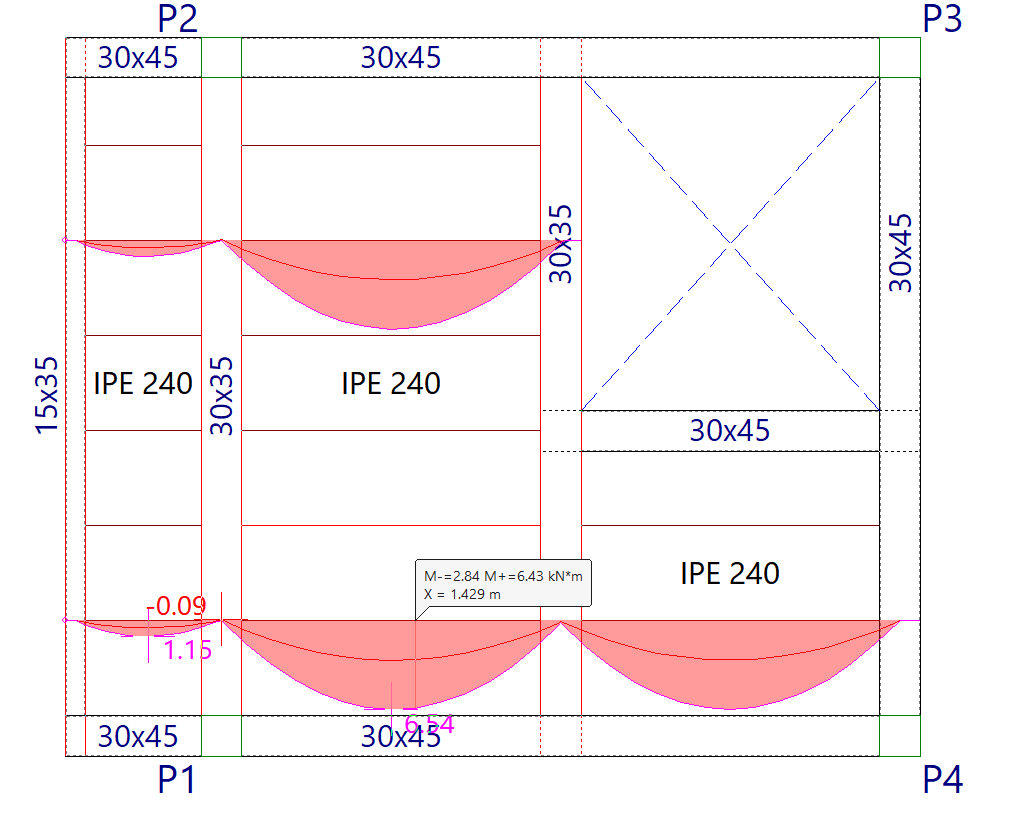

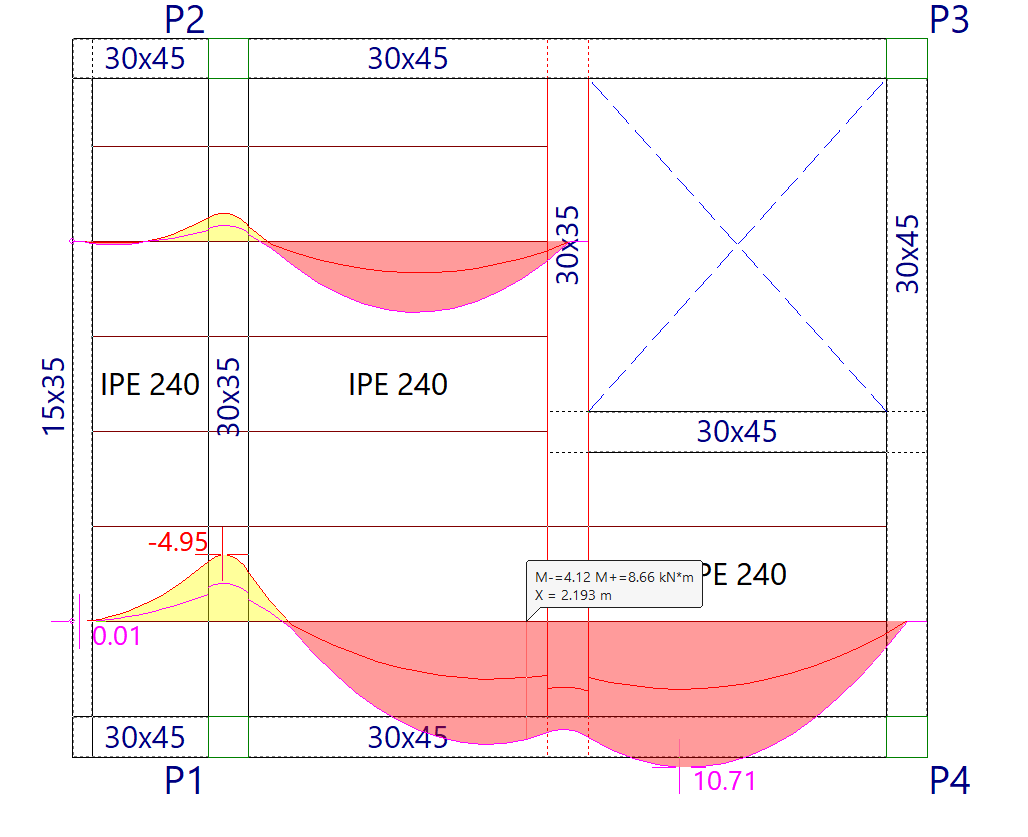

El programa dimensionará en ambos casos una vigueta continua, y lo considerará de esta forma en el cálculo de la flecha.

Eliminar

Permite seleccionar una de las vigas situadas entre dos paños en los que se ha aplicado una condición de continuidad de viguetas para, de esta forma, eliminar dicha condición.

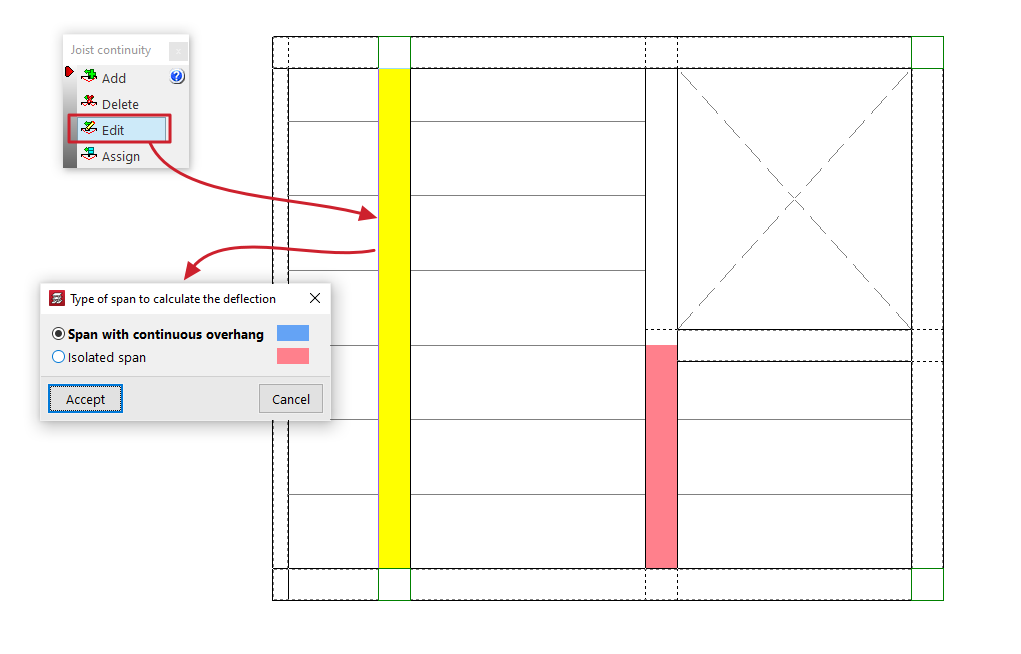

Editar

Permite seleccionar una de las vigas situadas entre dos paños en los que se ha aplicado una condición de continuidad de viguetas para modificarla.

Para ello, en el diálogo "Tipo de vano para cálculo de la flecha" que aparece al marcar la viga, se selecciona una de las dos condiciones descritas, "Vano con vuelo en continuidad" o "Vano aislado".

Al aceptar, se aplicará la condición seleccionada.

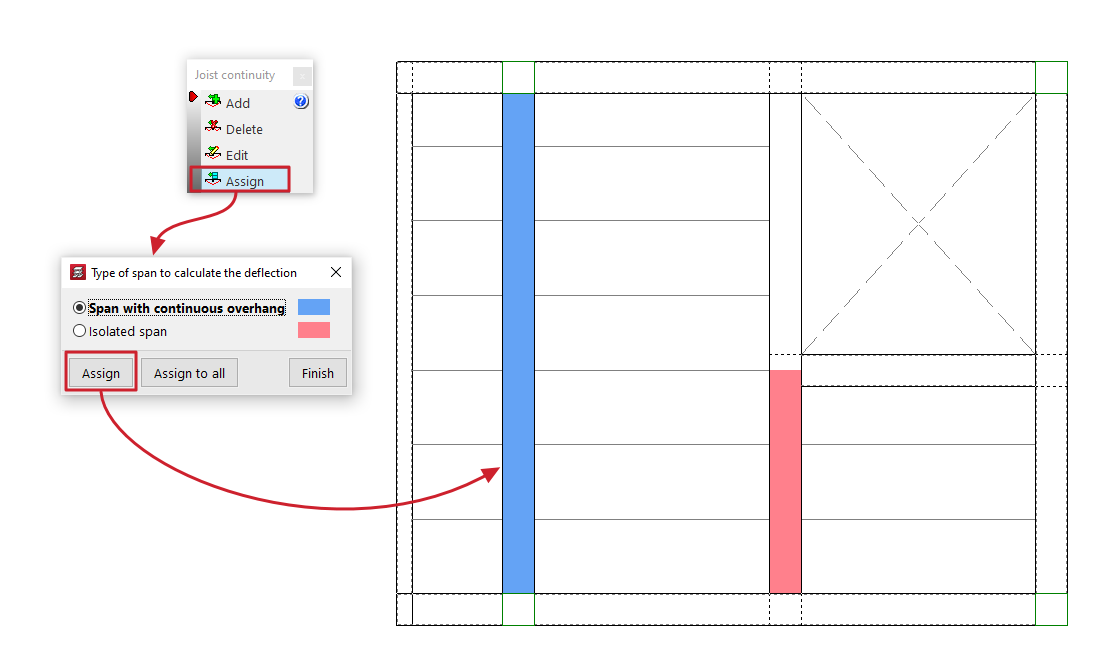

Asignar

Permite asignar la condición de continuidad seleccionada a las vigas situadas entre dos paños en los que se ha aplicado previamente una condición de continuidad de viguetas (mediante la opción "Añadir").

Para ello, en el diálogo "Tipo de vano para cálculo de la flecha" que aparece al pulsar sobre esta opción, se selecciona una de las dos condiciones descritas, "Vano con vuelo en continuidad" o "Vano aislado".

El botón "Asignar" permite marcar las vigas a las que aplicar la condición seleccionada una a una o mediante un área de captura, mientras que "Asignar a todas" aplica la condición seleccionada a todas las vigas con condiciones de continuidad definidas en la planta. La opción "Terminar" cierra el cuadro de diálogo.
