CYPECAD

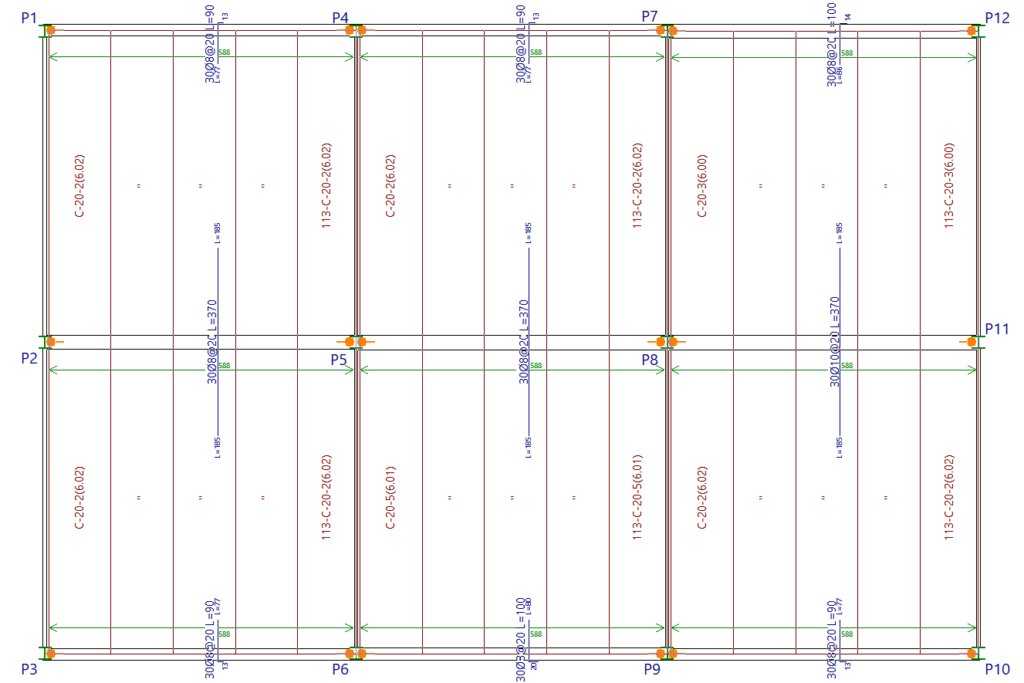

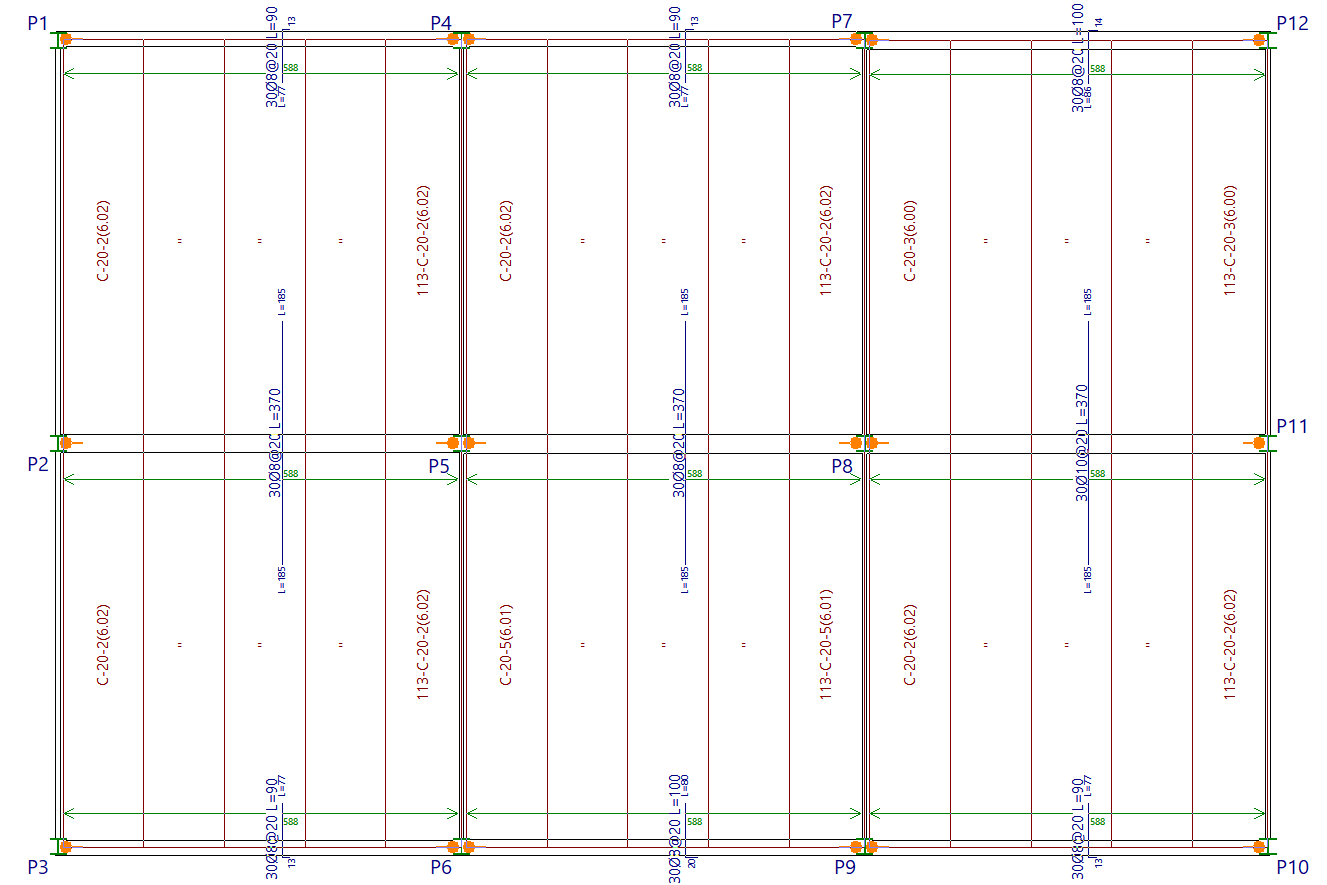

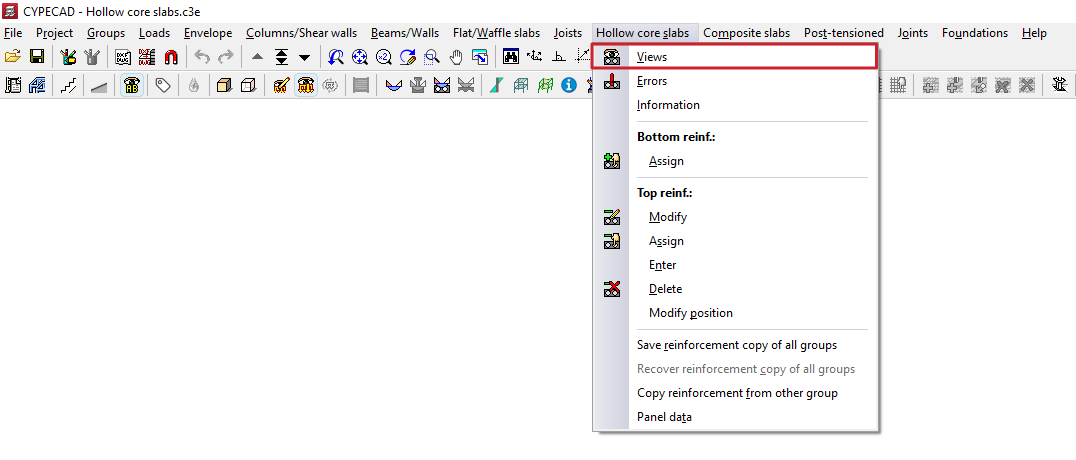

La opción "Vistas", dentro del menú "Placas aligeradas" de la pestaña "Resultados" permite configurar el modo de visualización de los datos obtenidos tras el cálculo en los forjados de placas aligeradas.

Entre ellos se encuentran los datos de las placas empleadas y las armaduras de negativos dispuestas.

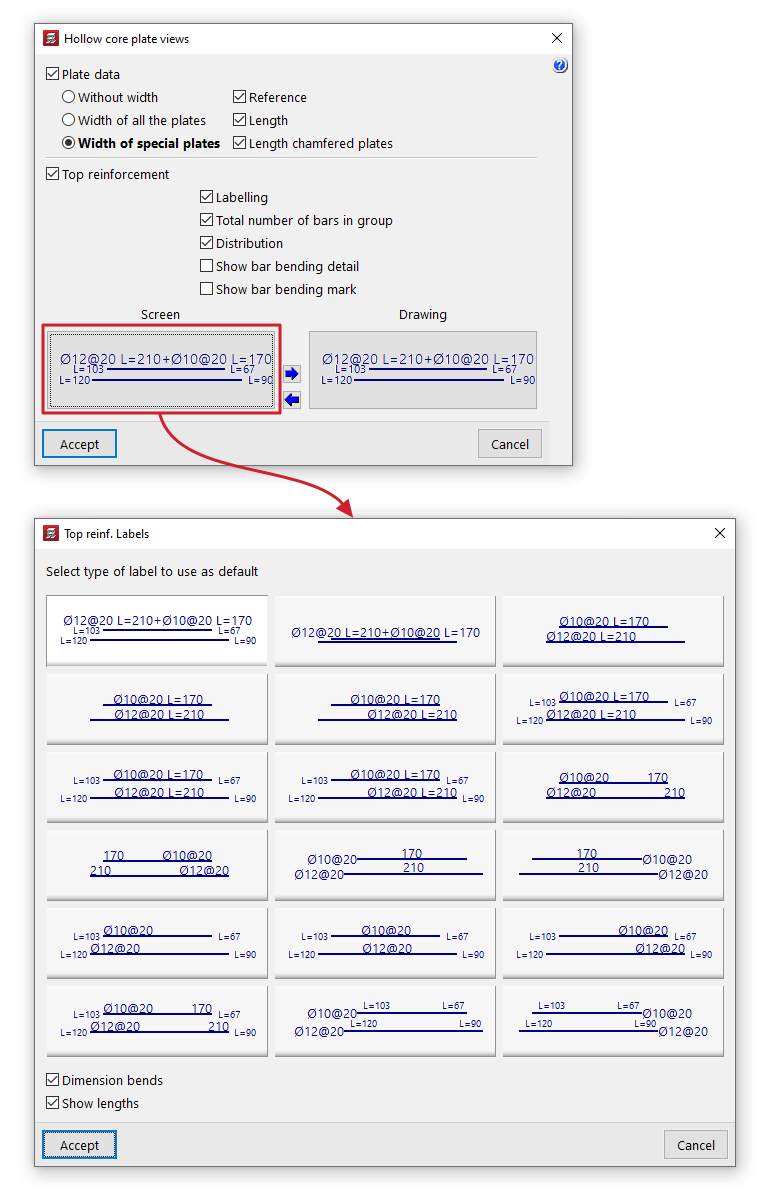

Al pulsar sobre la opción se abre una ventana emergente con las siguientes utilidades:

• Datos de placas
  Si se activa esta opción, el programa añade rótulos de las placas aligeradas en su representación en planta con la siguiente información:
  • Representación del ancho:
    • Sin ancho
      El rótulo de las placas aligeradas no muestra información sobre su ancho en ningún caso.
    • Ancho de todas las placas
      El rótulo de las placas aligeradas muestra la dimensión del ancho de la sección transversal en todos los casos, tanto en las piezas completas como en las de menor ancho que el estándar.
    • Ancho de placas especiales
      El rótulo de las placas aligeradas muestra la dimensión del ancho de la sección transversal únicamente en las placas especiales, es decir, las que tienen menor ancho que el estándar (empleadas en los sitios en los que no cabe una pieza de ancho completo).
  • Datos incluidos:
    • Referencia
      Activando esta opción se añade en el rótulo la referencia del tipo de placa aligerada empleado.
    • Longitud
      Activando esta opción se añade en el rótulo la dimensión longitudinal de cada pieza, incluida la entrega en la viga.
    • Longitud placas biseladas
      Activando esta opción se añade en el rótulo la dimensión longitudinal de cada uno de los lados de la pieza, incluida la entrega en la viga, cuando su terminación es inclinada o biselada.
• Armadura de negativos
  Al activar esta opción se dibuja el trazado de los armados de negativos de los forjados de placas aligeradas. Además, es posible configurar lo siguiente:
  • Rotulado
    Al activar esta opción se muestran los rótulos que indican los diámetros y las longitudes de los armados de negativos.
  • Número total de barras en grupo
    Añade el dato del número total de barras en cada grupo de armados de negativos en su rótulo.
  • Distribución
    Añade el dato de la longitud sobre la línea verde que representa el ancho en el que se distribuye el armado de negativos.
  • Ver detalle de doblado de barras
    Si se activa esta opción, en paños inclinados se dibuja junto a la barra un esquema de doblado.
  • Ver marca de doblado de barras
    Si se activa esta opción, en paños inclinados se marca el punto de doblado con una pequeña raya perpendicular al eje de la barra.
  • Rotulado en "Pantalla" y en "Plano"
    Para ambos casos, el programa permite realizar la "Selección del tipo de rotulado por defecto" de los armados de negativos entre los disponibles en la ventana emergente. Además, permite indicar si se desea "Acotar patillas" y/o "Mostrar longitudes" de barras activando las casillas correspondientes.
  • Copia de selección de rótulo
    Estas opciones permiten copiar la selección del rótulo en pantalla a la selección del rótulo en planos o viceversa.

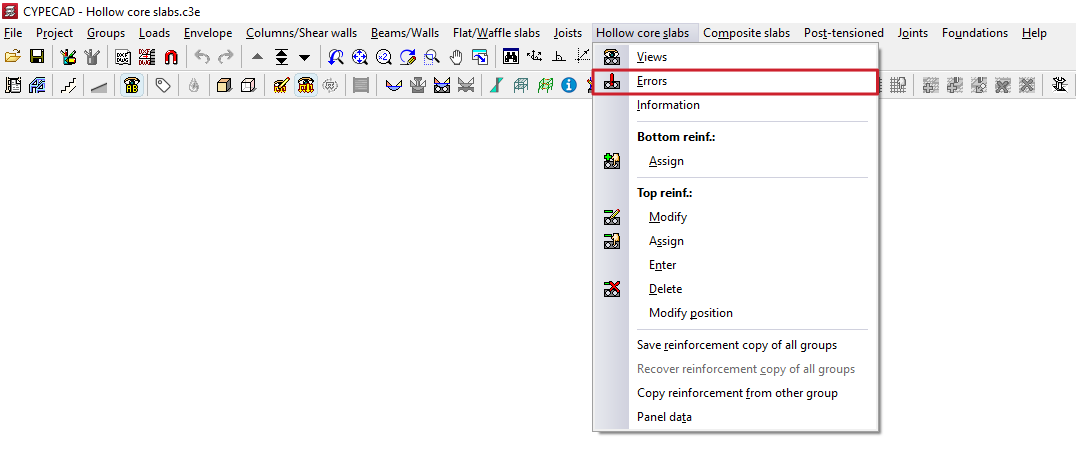

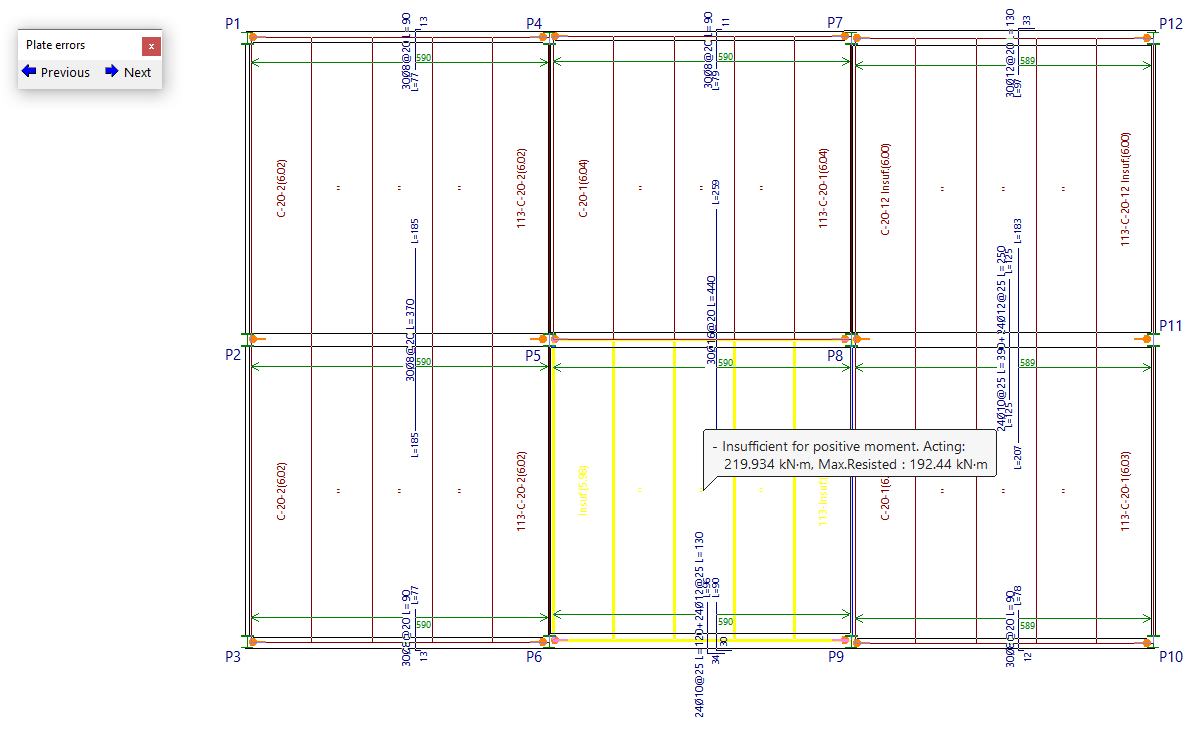

La opción "Errores", dentro del menú "Placas aligeradas" de la pestaña "Resultados" permite consultar los errores obtenidos tras el cálculo en cada uno de los paños de forjado de placas aligeradas.

Los paños de forjado de placas aligeradas que tengan errores de resistencia se indicarán con el rótulo 'Insuf.' en su referencia.

Para obtener más información sobre el error concreto debe pulsarse sobre el paño con el botón izquierdo.

Los botones "Anterior" y "Siguiente" del cuadro de diálogo permiten navegar entre el resto de paños de la planta que tienen errores.

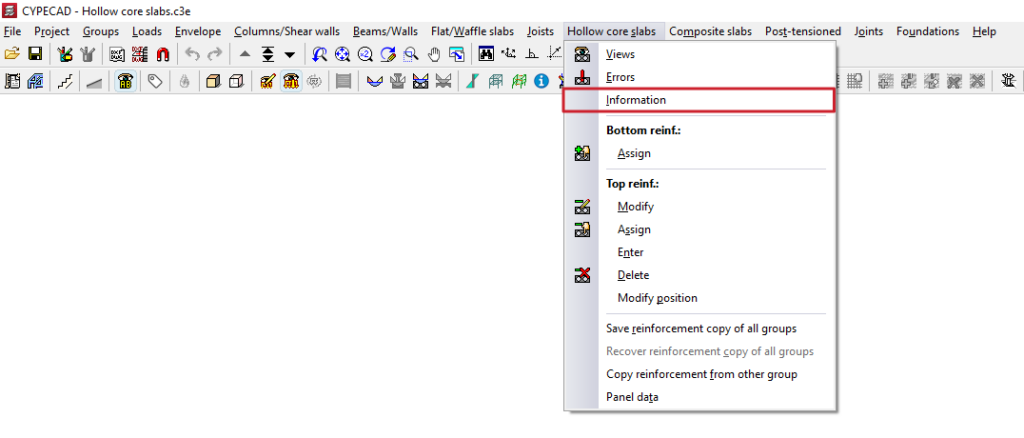

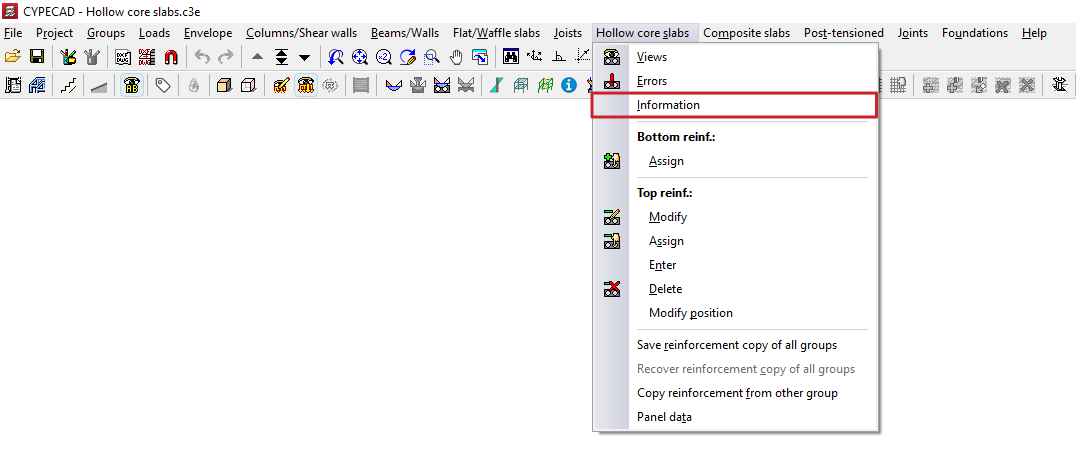

La opción "Información", dentro del menú "Placas aligeradas" de la pestaña "Resultados", permite consultar en pantalla tras el cálculo información sobre los paños de forjado de placas aligeradas, lo que incluye los datos relativos a su flecha.

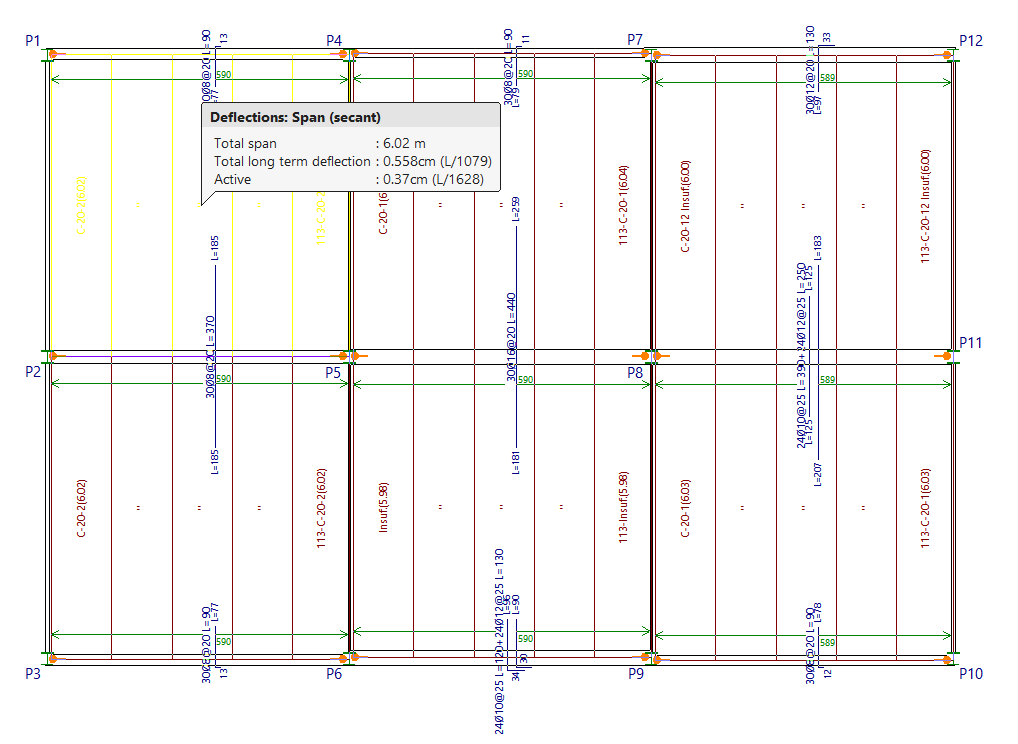

Tras utilizar la opción, al pulsar sobre cada paño de placas aligeradas se informa en un cuadro del tipo de flecha (ya sea en un "Vano (secante)" o "Voladizo (tangente)"), así como de la "Luz total", la flecha "Total a plazo infinito" y la flecha "Activa". Se indican tanto los valores absolutos como relativos.

Si no se ha podido obtener la flecha en el proceso de cálculo (por ejemplo, por insuficiencia de las placas), se indicará "Flecha no disponible".

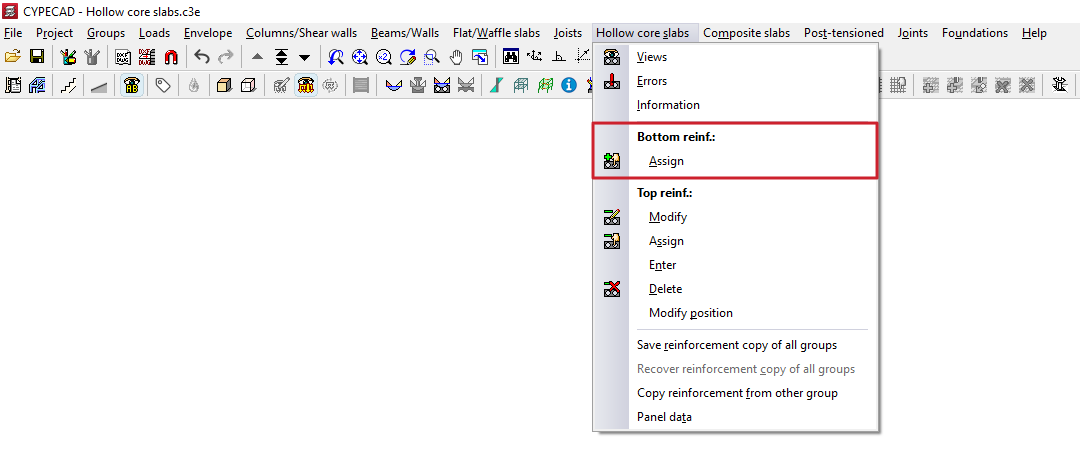

La opción "Asignar" se encuentra en la sección "Positivos" del menú "Placas aligeradas", dentro de la pestaña "Resultados", y permite modificar el tipo de placa asignado a una selección de placas aligeradas.

Para ello, se selecciona la placa asignar en la lista de la ventana emergente "Modificación de placas". Después, se pulsa en "Asignar" y se seleccionan las placas en planta a las que se desea asignar dicho tipo (pulsando con el botón izquierdo en un punto del paño para seleccionar la placa inicial y, después, pulsando en otro punto del mismo paño para seleccionar la placa final; las placas seleccionadas se iluminan en un color diferente).

Esta modificación puede realizarse antes o después del cálculo.

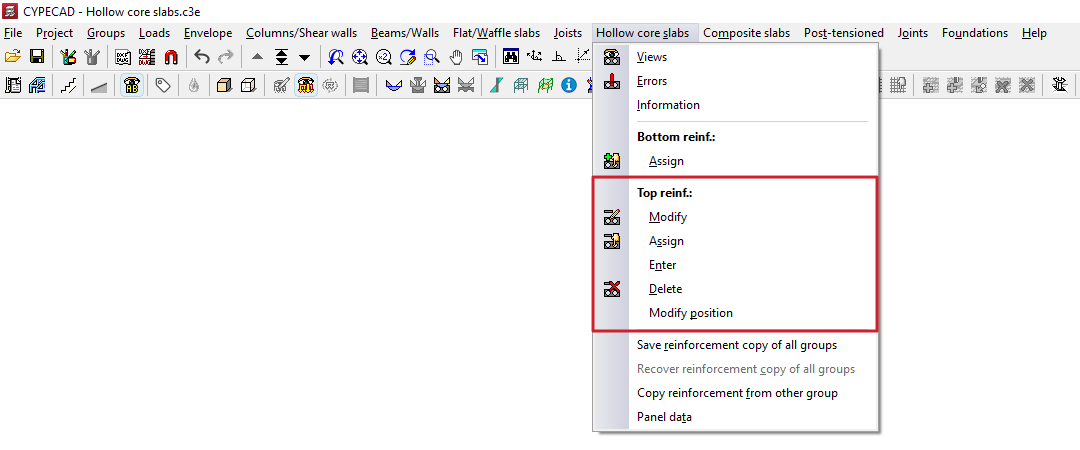

Las herramientas de la sección "Negativos" del menú "Placas aligeradas", dentro de la pestaña "Resultados", permiten modificar las armaduras de negativos obtenidas en los forjados de placas aligeradas tras el cálculo de la obra.

Las modificaciones efectuadas mediante las herramientas de esta sección no se mantienen en sucesivos recálculos, por lo que su uso debe reservarse a la etapa de ajuste final de los elementos previa a la impresión o exportación final de datos.

A continuación se detalla cada una de las herramientas disponibles.

Modificar

La opción "Modificar" permite cambiar el número, diámetro y longitud de las barras de la armadura de negativos. También permite añadir o quitar capas o grupos de armado.

Para ello, se deben seleccionar las armaduras a modificar mediante un recuadro en planta.

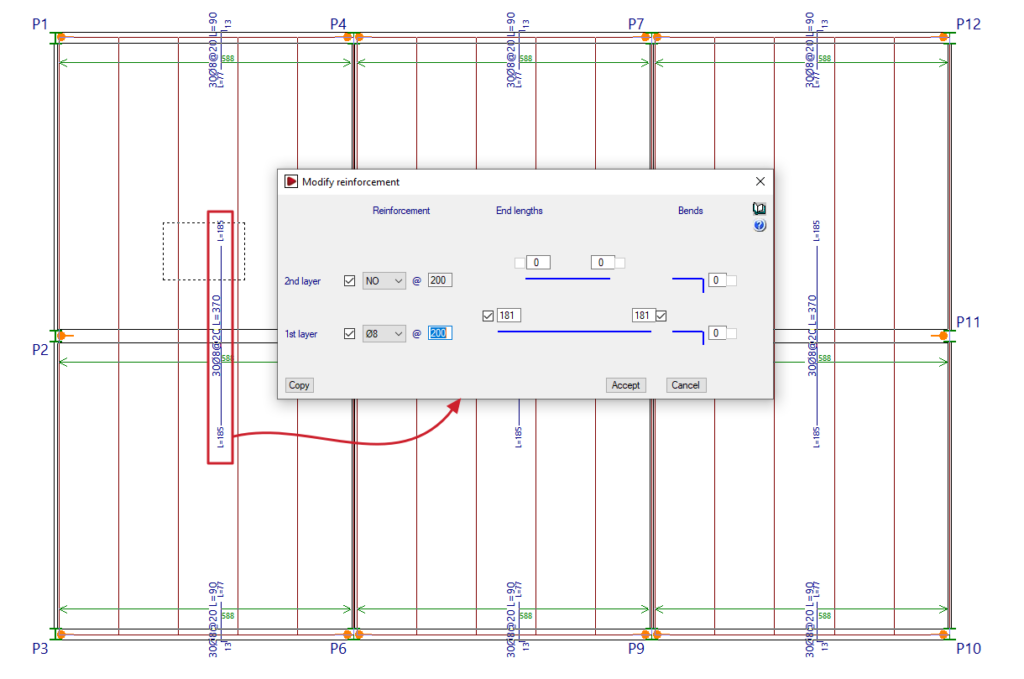

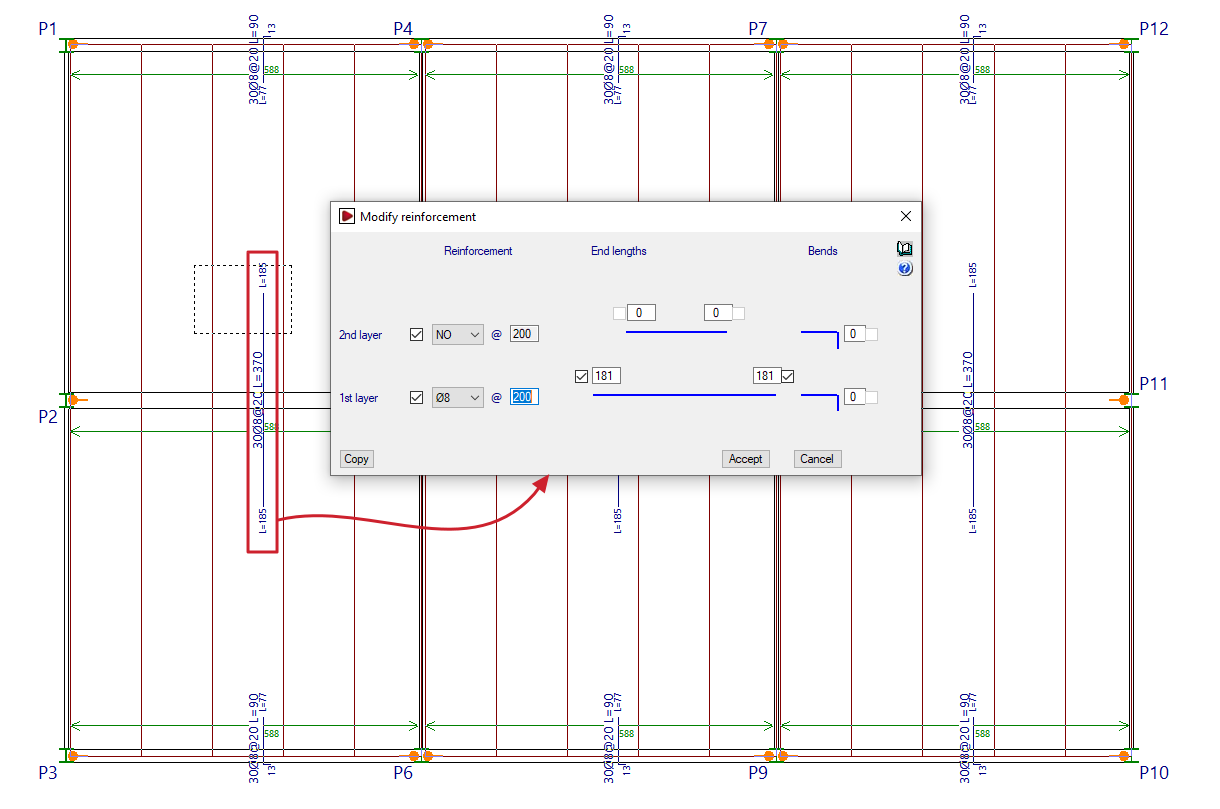

En la ventana "Modificar armaduras" que aparece, es posible modificar los "Armados" en "1ª capa" y "2ª capa" indicando su número, diámetro y separación. También se escriben las "Longitudes de extremos" (o longitudes de las barras de armado a cada lado del eje de la viga), o la longitud de las "Patillas" (que el programa añade en los casos en los que los negativos acometan un borde de forjado).

Las longitudes de las barras ancladas en prolongación recta se miden desde el eje de la viga más próximo, mientras que las longitudes de las barras ancladas en patilla indican la longitud desde el punto de doblado.

La opción "Copiar" permite extraer los datos de un armado de negativos seleccionado en planta, mientras que "Aceptar" aplica los datos introducidos en la ventana a los armados seleccionados al utilizar la opción.

Asignar

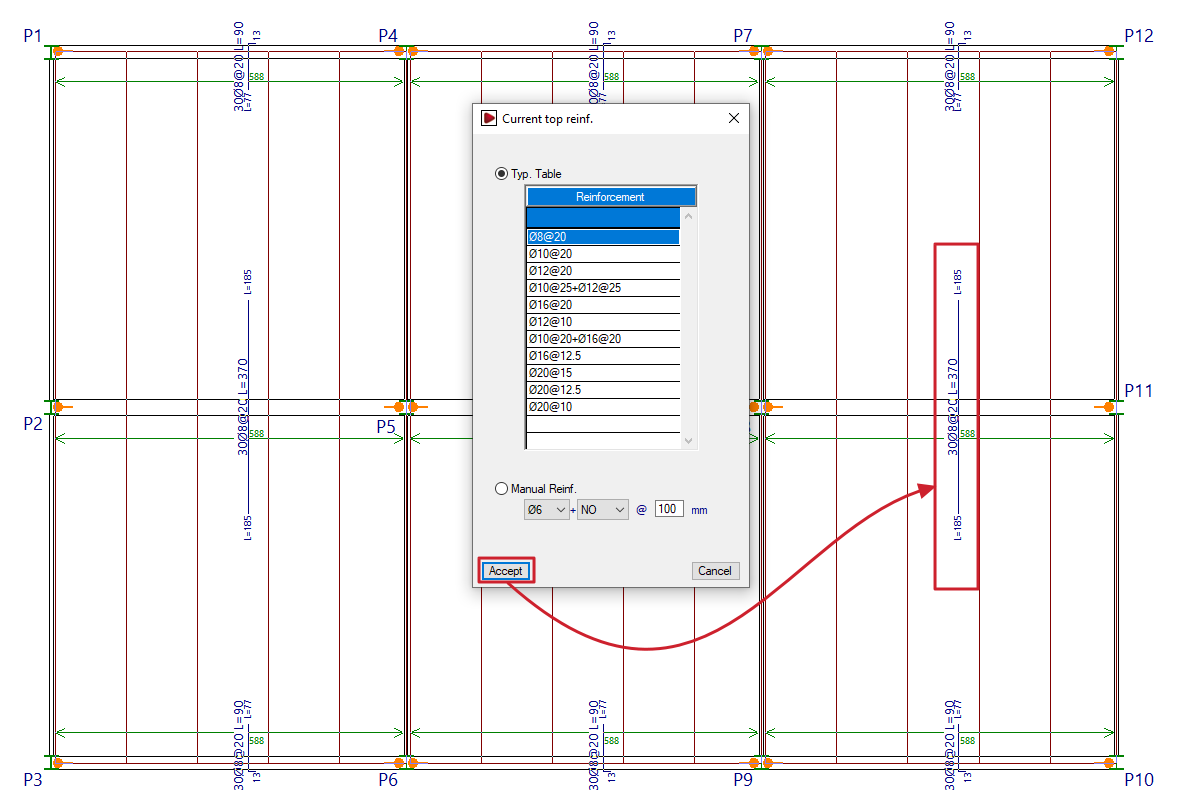

La opción "Asignar" permite cambiar los diámetros y la separación del grupo de armaduras de negativos seleccionado.

Al pulsar sobre esta opción aparece el diálogo "Armadura actual superior", donde se puede seleccionar un armado existente en la "Tabla tipo" de la propia placa o definir una "Armadura manual" (lo que permite introducir armados inexistentes en la tabla). Una vez seleccionado, se debe aceptar el diálogo y marcar en planta las barras de armados que se desean sustituir por el armado seleccionado.

Introducir

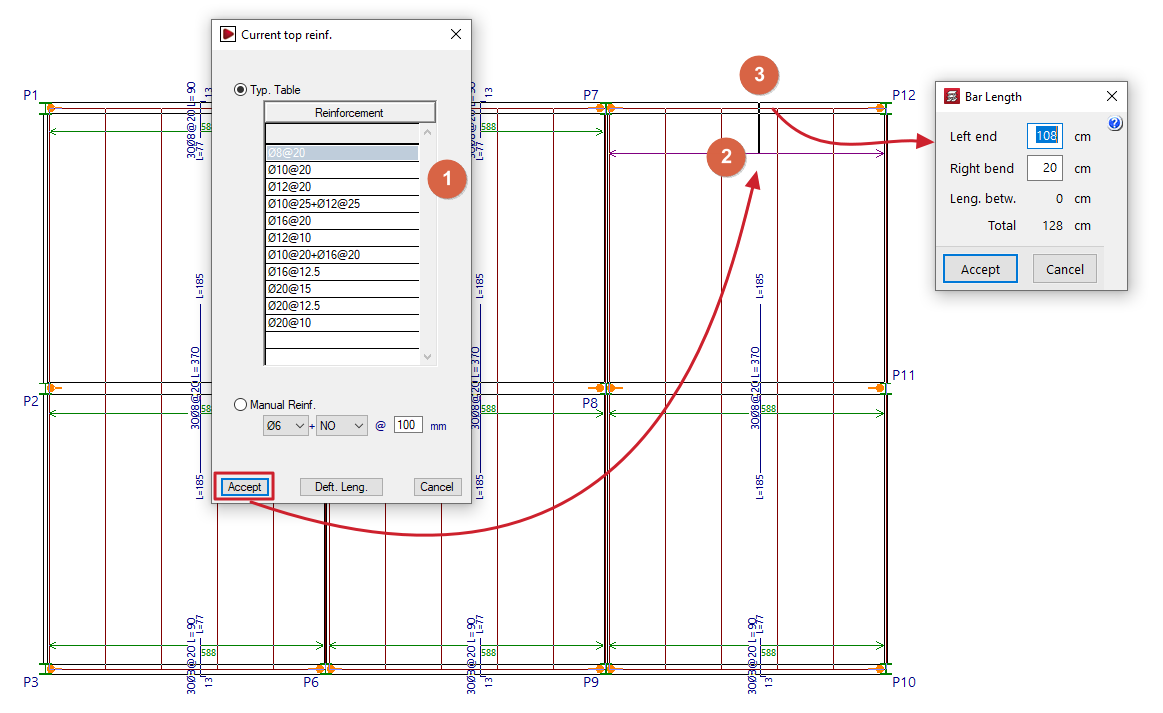

La opción "Introducir" permite introducir barras de armadura de negativos sobre las placas aligeradas.

Al pulsar sobre la opción, pulsando el botón derecho se puede seleccionar la "Armadura actual superior", donde se puede seleccionar un armado existente en la "Tabla tipo" de la propia placa o definir una "Armadura manual" (lo que permite introducir armados inexistentes en la tabla). También es posible introducir las "Longitudes por defecto" del armado a disponer, tanto en su extremo izquierdo como en el derecho, así como la longitud de la patilla.

Después, con el botón izquierdo se hace clic en dos puntos en planta en un paño de forjado de placa aligerada para disponer el armado, ya sea a ambos lados de un apoyo intermedio (como una viga), o cerca de un apoyo de borde y en otro punto más allá del borde de forjado. En el cuadro que aparece, será necesario confirmar las longitudes de ambos extremos, o de uno de los extremos y de la longitud de la patilla, según el caso. El parámetro "Long. entre." indica la distancia entre ejes de vigas en el caso de introducir un armado de negativos pasante en un vano. Al aceptar, se dibujará el armado dispuesto.

No pueden introducir barras donde ya existen paquetes de armados definidos: en ese caso se debe utilizar la opción "Modificar" si se desea añadir nuevas barras o editar sus datos, o eliminar previamente los paquetes de armados de negativos existentes para poder utilizar la opción "Introducir".

Borrar

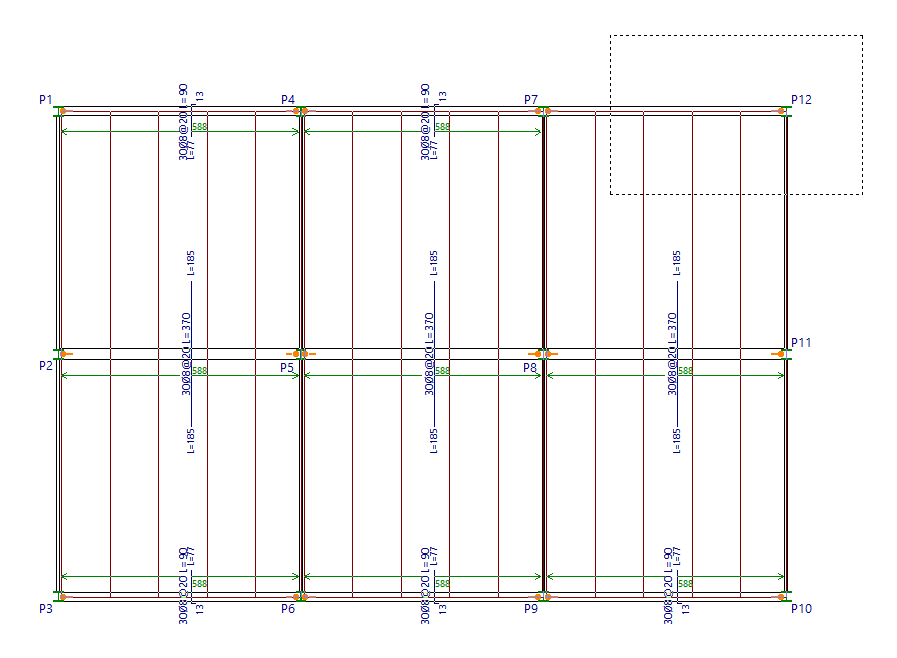

La opción "Borrar" permite eliminar barras de armadura de negativos.

Para ello, se seleccionan las barras a eliminar mediante un área de captura en planta.

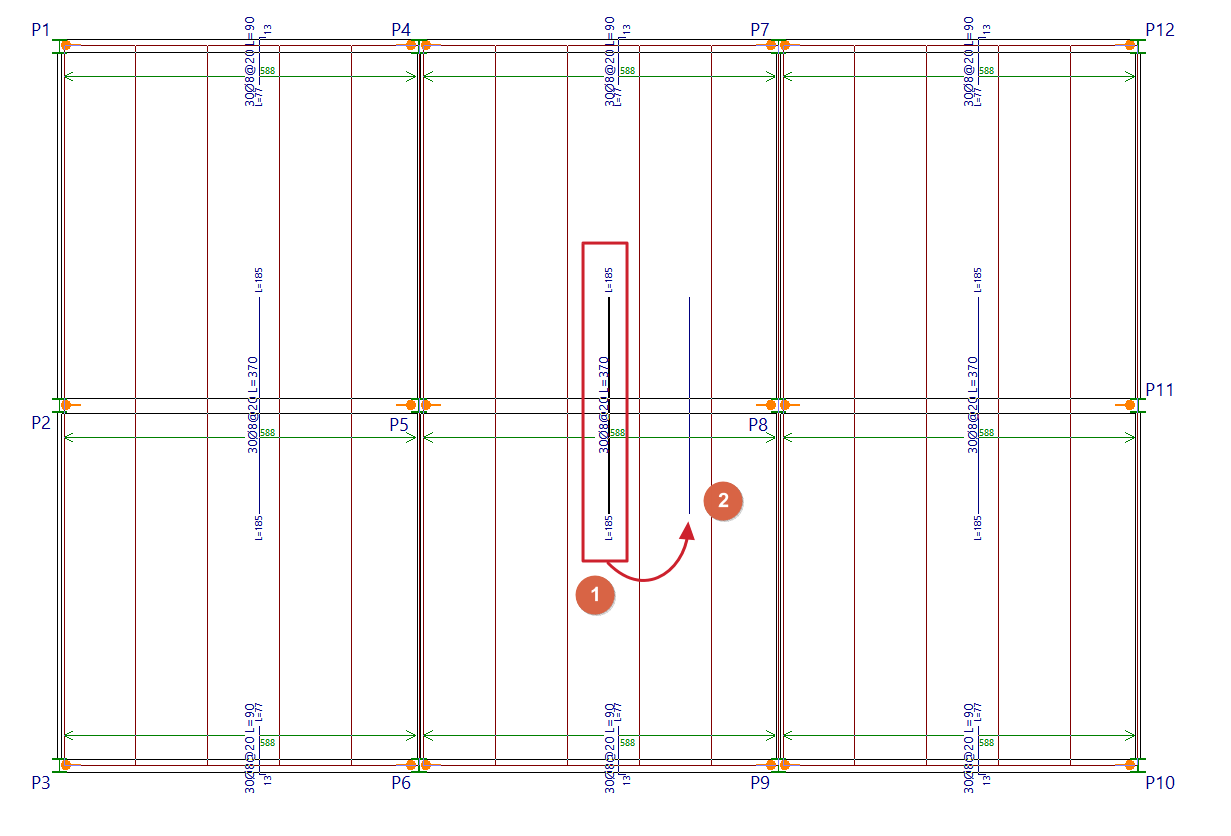

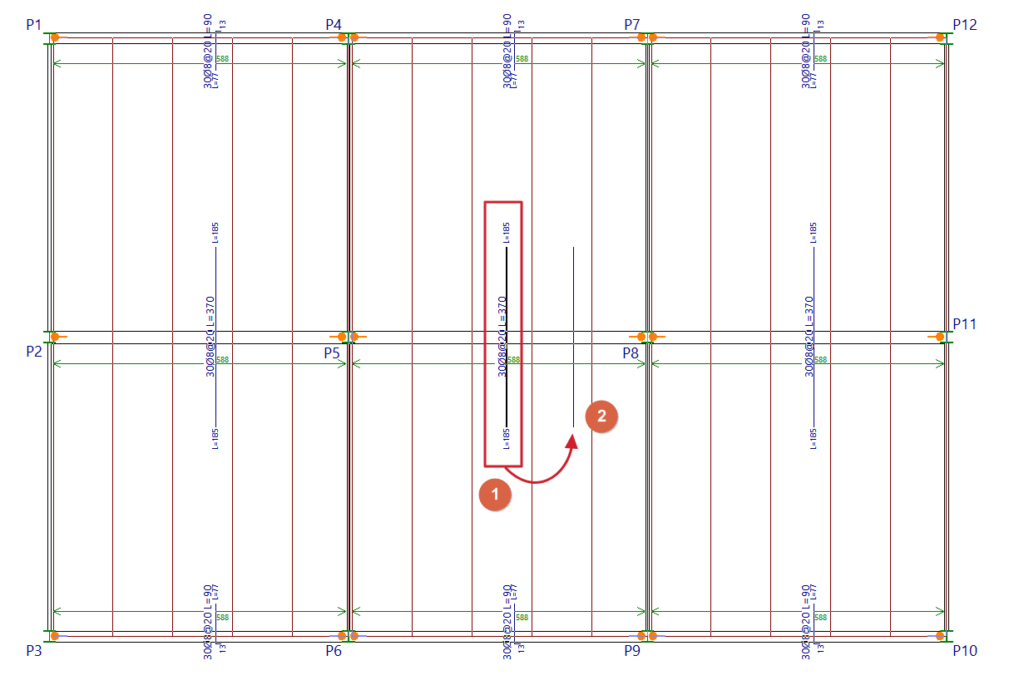

Modificar posición

La opción "Modificar posición" permite mover la representación de la armadura de negativos de una banda a otro punto dentro de la misma banda. Esto puede ser útil cuando el rótulo de la armadura interfiere con otro texto.

Para cambiar la posición de la representación de la armadura se debe pulsar sobre el texto del rótulo en la banda de armados y, después, pulsar sobre un punto en la misma banda que define su nueva posición.
