CYPECAD

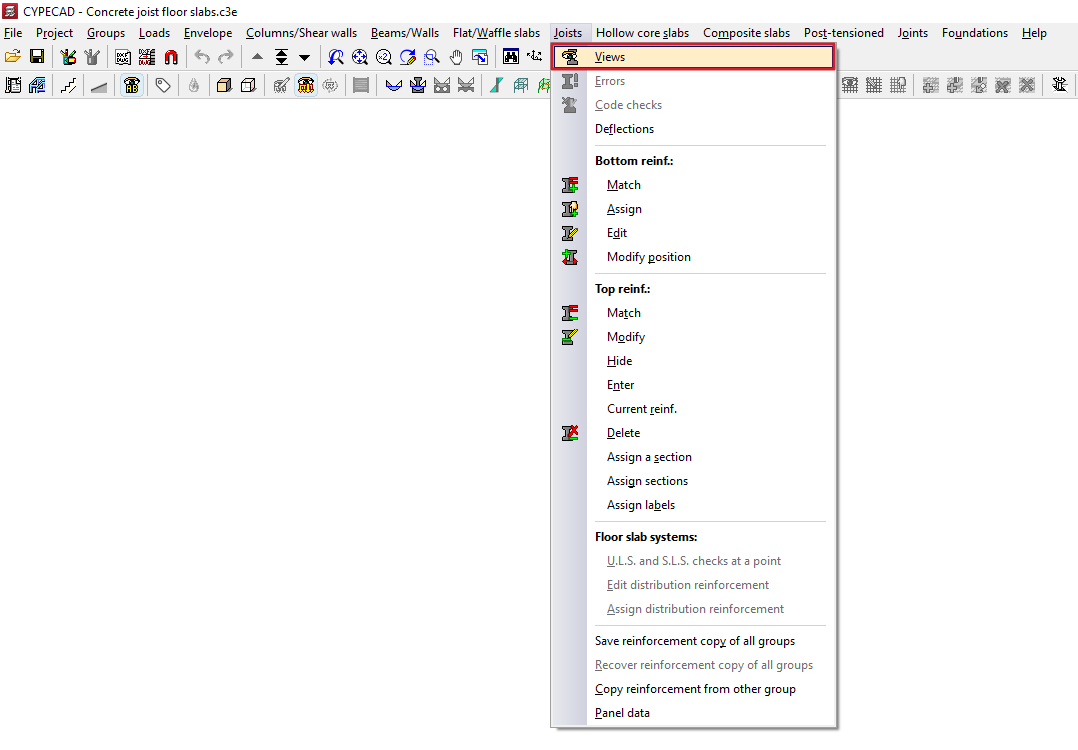

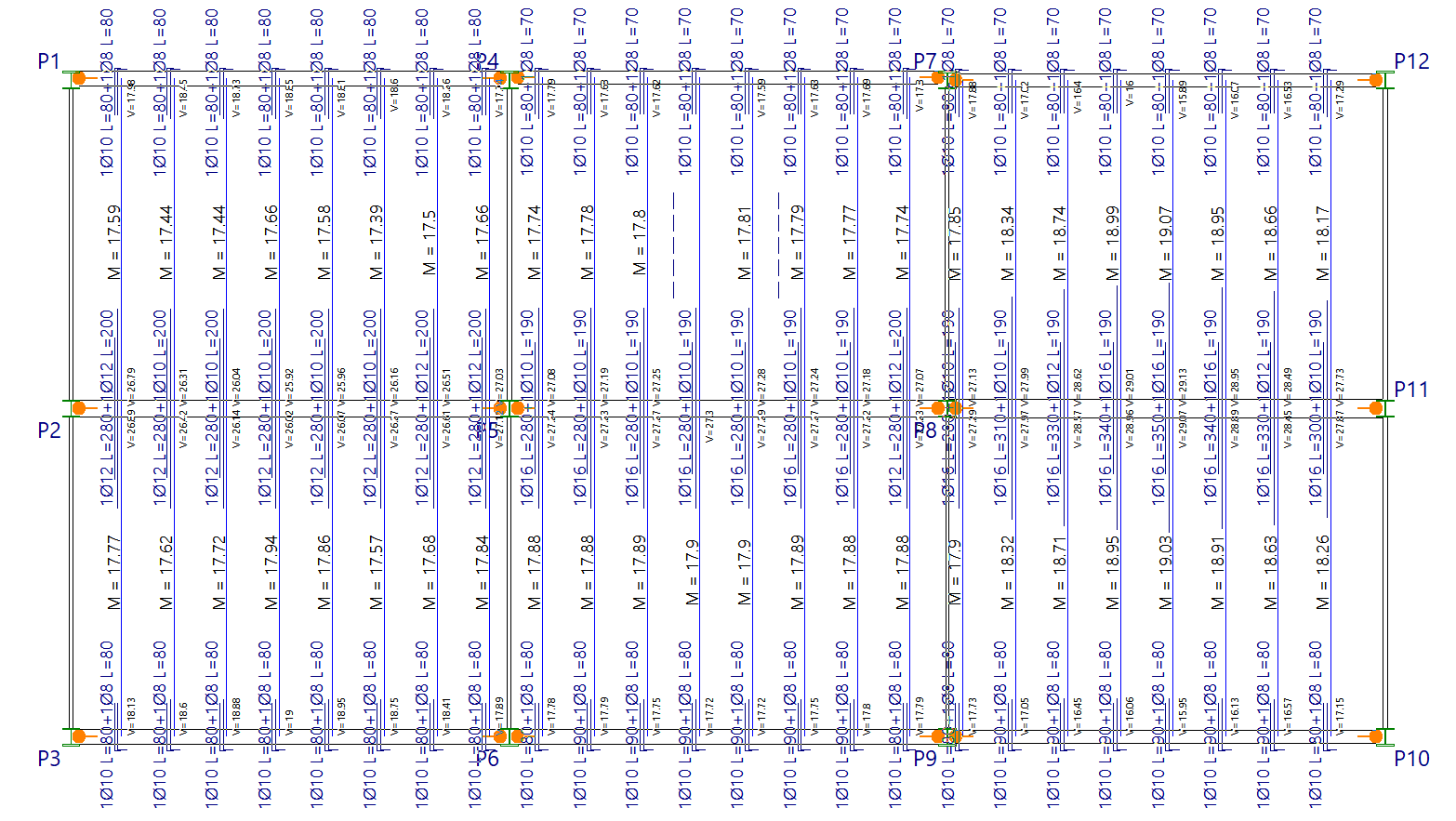

La opción "Vistas", dentro del menú "Viguetas" de la pestaña "Resultados" permite configurar el modo de visualización de los datos obtenidos tras el cálculo en los forjados de viguetas.

Entre ellos se encuentran los valores de momentos y cortantes a cubrir, los tipos de viguetas empleados, o los armados de positivos y de cortante necesarios por cada nervio, así como los armados de negativos dispuestos.

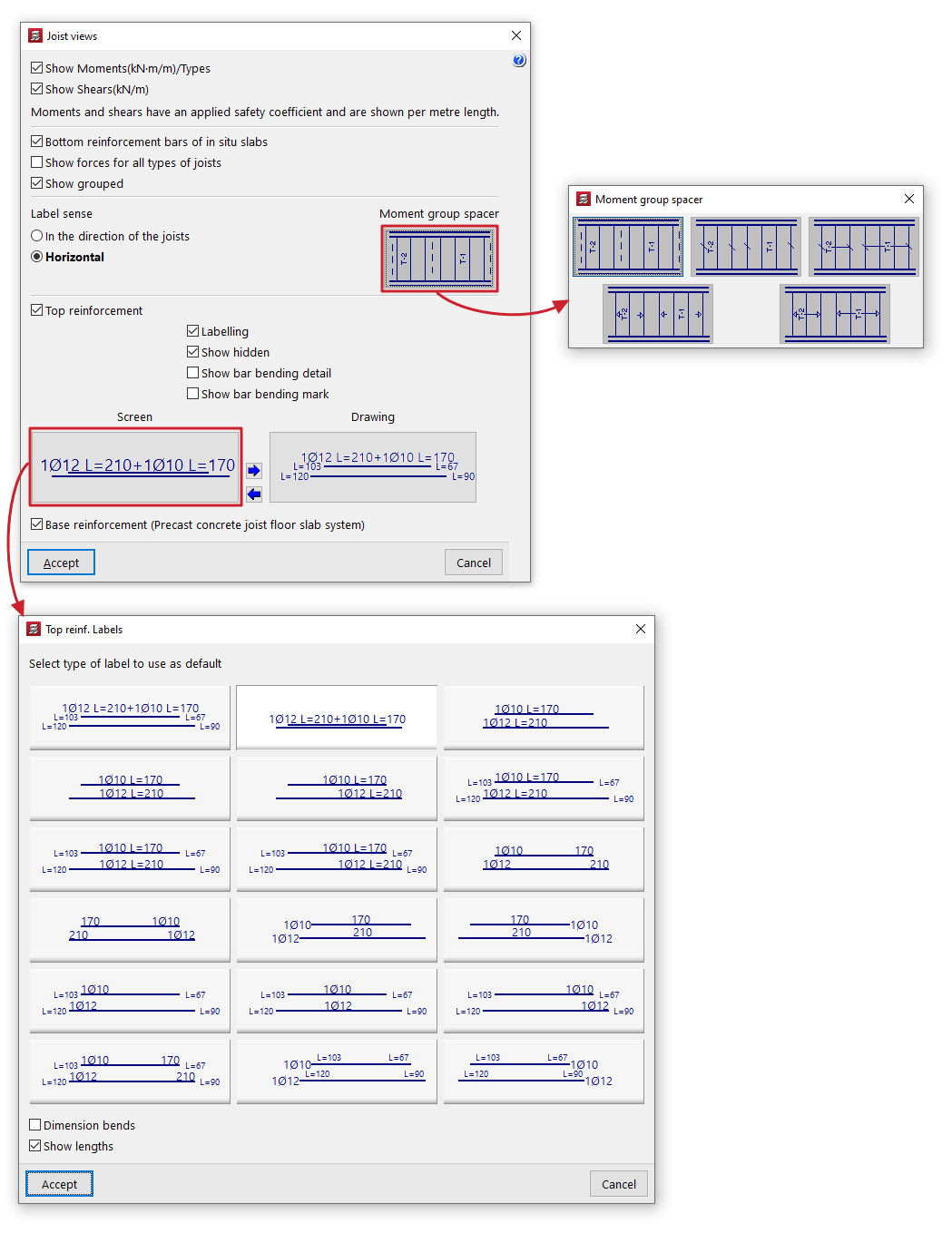

Al pulsar sobre la opción se abre una ventana emergente con las siguientes utilidades:

• Momentos (kN.m/m)/Tipos visibles
  Si esta opción está desactivada, y si la opción "Ver esfuerzos en todos los tipos de viguetas" se encuentra desactivada, se rotulan en planta junto a cada nervio:
  • Los momentos flectores mayorados por metro de ancho en las viguetas genéricas (introducidas mediante la opción "Por características geométricas"). Se indican con el rótulo 'Mf'.
  • El tipo de vigueta en los forjados prefabricados de vigueta armada o pretensada (introducidas mediante la opción "De biblioteca").
  • El diámetro y la longitud de la armadura inferior en los forjados de viguetas in situ.
  • El perfil en los forjados de viguetas metálicas, JOIST y de madera.
• Cortantes (kN/m) Visibles
  Si esta opción está desactivada, y si la opción "Ver esfuerzos en todos los tipos de viguetas" se encuentra desactivada, se rotulan en planta junto a cada nervio:
  • El valor del cortante mayorado por metro de ancho en el borde de apoyo en las viguetas genéricas (introducidas mediante la opción "Por características geométricas"). Se indican con el rótulo 'V'.
  • El tipo de celosía en las viguetas prefabricadas armadas (introducidas mediante la opción "De biblioteca").
  • El diámetro y separación de la armadura de cortante en los forjados de viguetas in situ.
• Barras armadura inferior de forjados in situ
  Al activar esta opción se dibuja el trazado de las barras de la armadura inferior (armado de positivos) de los forjados de viguetas in situ.
• Ver esfuerzos en todos los tipos de viguetas
  Si esta opción está activada (junto con las opciones "Momentos (kN.m/m)/Tipos visibles" y/o "Cortantes (kN/m) Visibles"), se rotulan en planta junto a cada nervio los momentos flectores mayorados por metro de ancho y/o el valor del cortante mayorado por metro de ancho en el borde de apoyo en todos los tipos de viguetas.
• Ver agrupados
  Si esta opción está activada, los esfuerzos de los nervios se ven agrupados, de tal forma que sólo se muestra un rótulo por cada grupo de nervios con los mismos datos. Entre los grupos de nervios se coloca el símbolo "Separador de grupos de momentos" elegido.
  Si se desactiva esta opción, se rotulan los esfuerzos en cada uno de los nervios.
• Sentido rotulado
  Este selector permite ajustar la orientación de los textos de rotulado de los momentos y cortantes en algunas versiones. Este puede ser "En la dirección de las viguetas" u "Horizontal".
• Separador de grupos de momentos
  Al pulsar sobre esta opción se abre una ventana emergente donde se puede escoger el símbolo empleado como separador de grupos de viguetas con los mismos datos entre los disponibles.
• Armadura de negativos
  Al activar esta opción se dibuja el trazado de los armados de negativos de los forjados de viguetas. Además, es posible configurar lo siguiente:
  • Rotulado
    Al activar esta opción se muestran los rótulos que indican los diámetros y las longitudes de los armados de negativos.
  • Ver ocultas
    Tras efectuar una igualación de armados de negativos, se muestran en color azul los que se dibujarán en plano y en color magenta los armados igualados que no se dibujarán en planos. Si se activa la opción "Ver ocultas" es posible ver en pantalla los armados de color magenta, es decir, los que no se dibujarán en planos.
  • Ver detalle de doblado de barras
    Si se activa esta opción, en paños inclinados se dibuja junto a la barra un esquema de doblado.
  • Ver marca de doblado de barras
    Si se activa esta opción, en paños inclinados se marca el punto de doblado con una pequeña raya perpendicular al eje de la barra.
  • Rotulado en "Pantalla"y en "Plano"
    Para ambos casos, el programa permite realizar la selección del tipo de rotulado por defecto de los armados de negativos entre los disponibles en la ventana emergente. Además, permite indicar si se desea "Acotar patillas" y/o "Mostrar longitudes" de barras activando las casillas correspondientes.
  • Copia de selección de rótulo
    Estas opciones permiten copiar la selección del rótulo en pantalla a la selección del rótulo en planos o viceversa.
• Armadura de reparto (Sistema de forjados de viguetas prefabricadas de hormigón)
  Al activar esta opción se muestra un detalle en el paño con la armadura de reparto bidireccional a disponer en los sistemas de forjados mencionados, con su diámetro y separación.

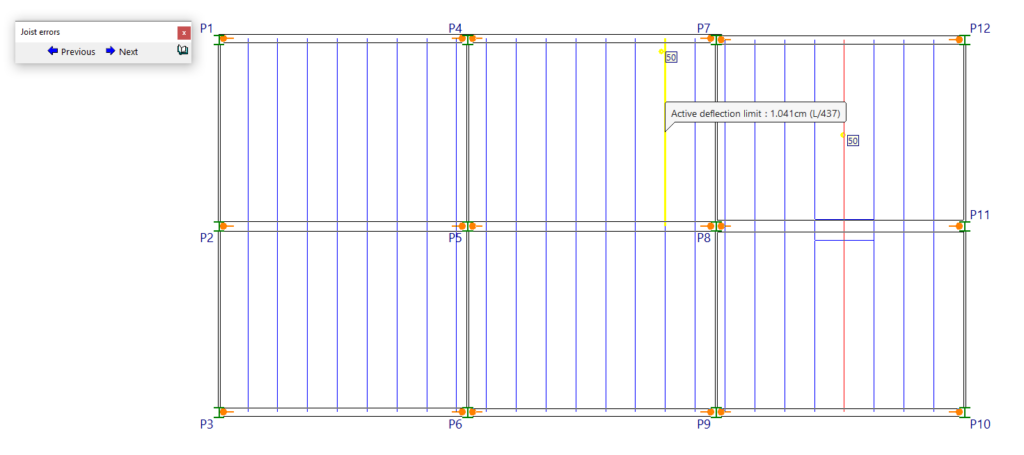

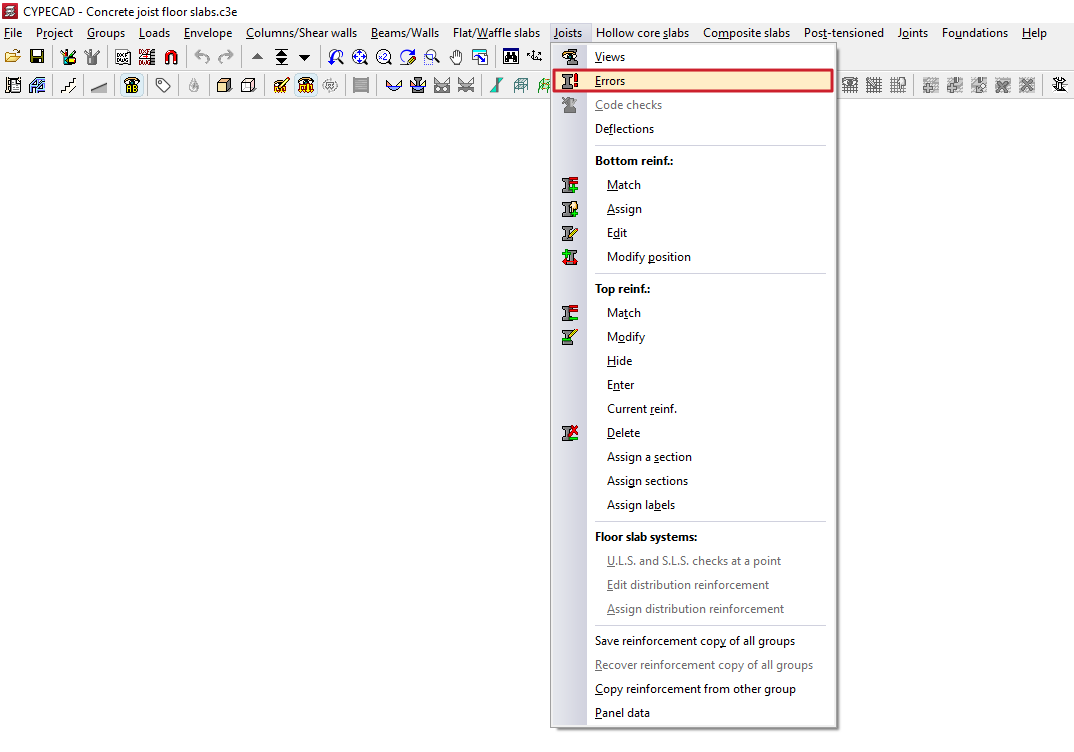

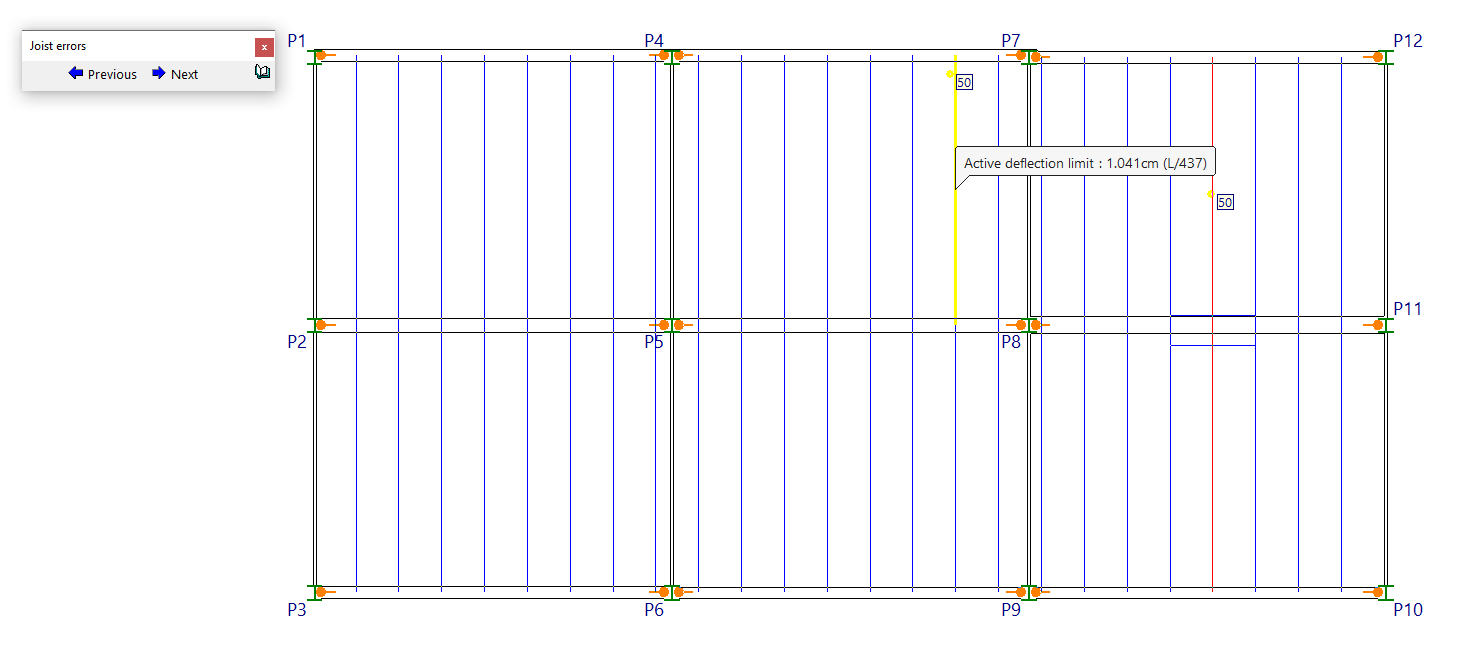

La opción "Errores", dentro del menú "Viguetas" de la pestaña "Resultados" permite consultar los errores obtenidos tras el cálculo en cada una de las viguetas.

Tras pulsar sobre esta opción, las viguetas que tengan errores de flecha o cortante, o problemas de algún tipo, se destacarán en color rojo.

Para obtener más información sobre el error concreto debe pulsarse sobre el nervio con el botón izquierdo y consultar el mensaje que aparece. Si el grupo de viguetas no tiene ningún error, aparecerá el texto "No tiene errores".

Los botones "Anterior" y "Siguiente" del cuadro de diálogo permiten navegar entre el resto de viguetas de la planta que tienen errores.

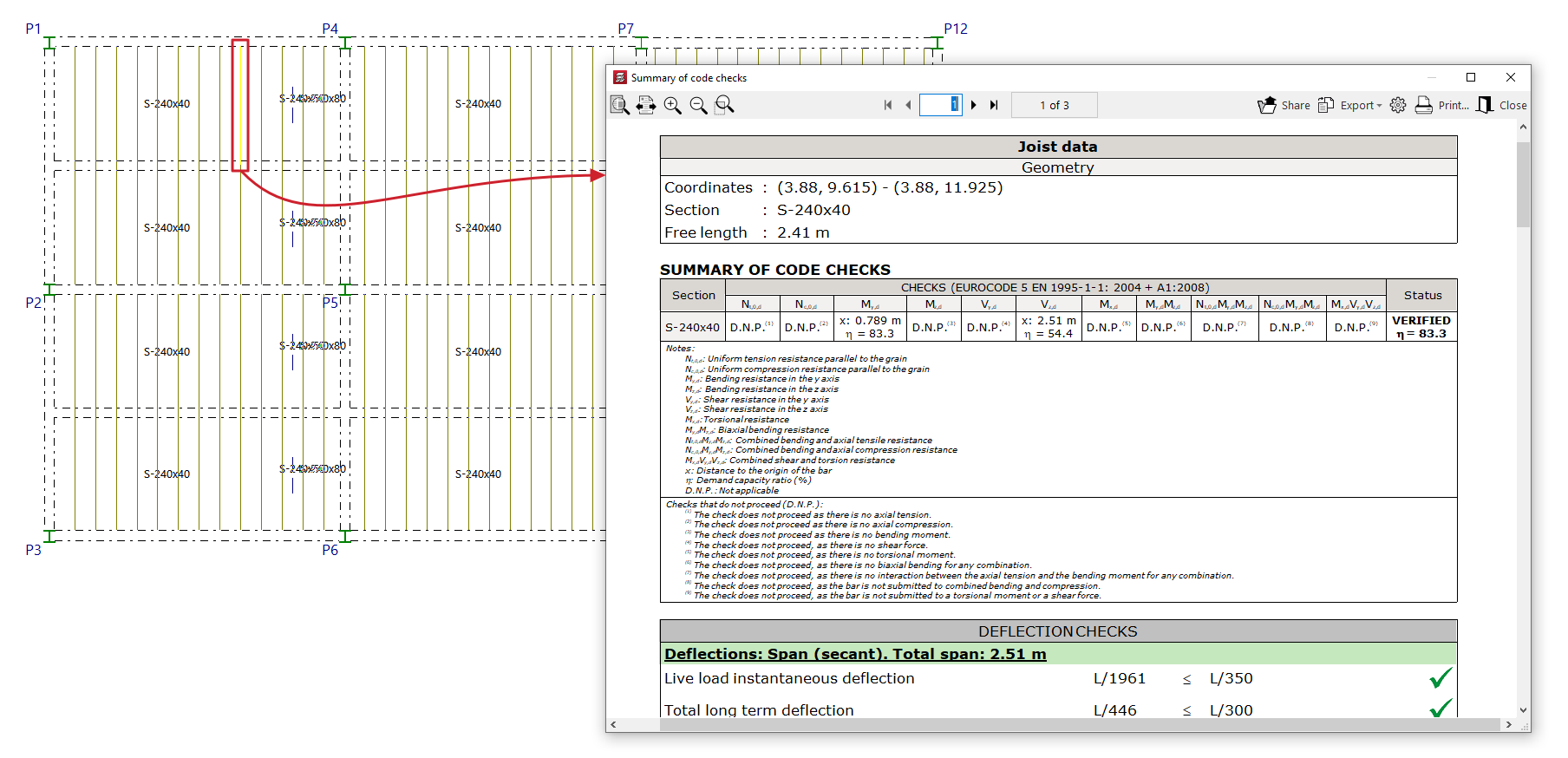

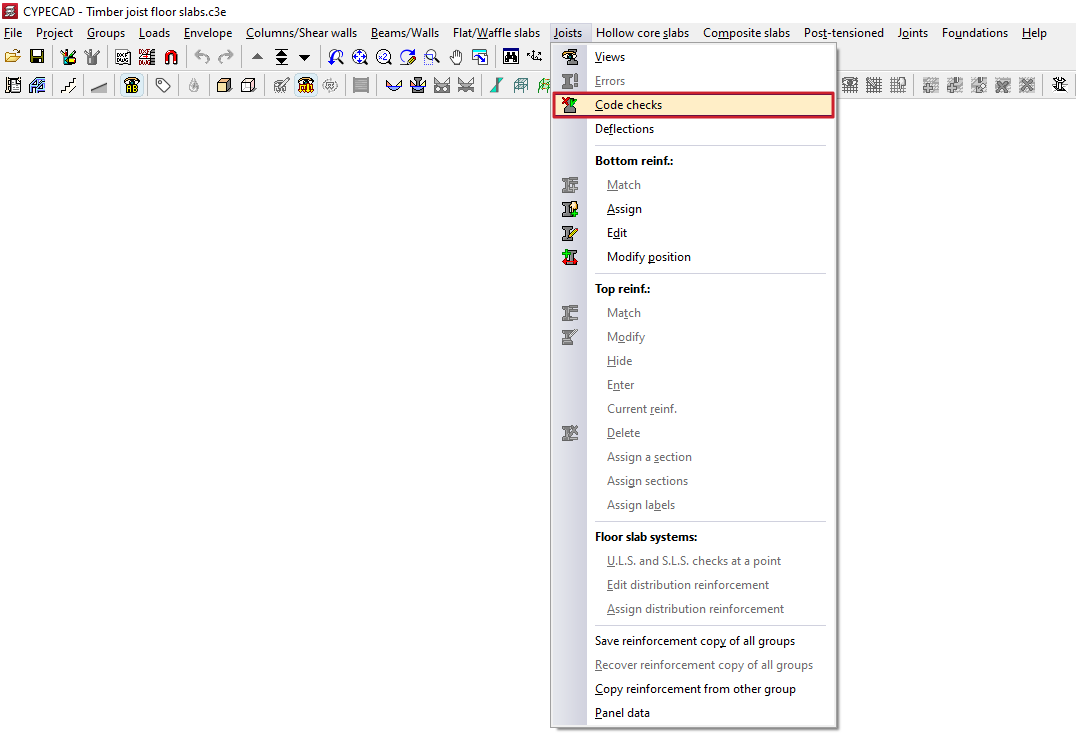

La opción "Comprobación", dentro del menú "Viguetas" de la pestaña "Resultados", permite mostrar en pantalla tras el cálculo un listado de comprobaciones de las viguetas metálicas o de madera.

Tras pulsar sobre esta opción y seleccionar una vigueta, se abre una ventana emergente con un informe en el que:

• se detallan los datos sobre la "Geometría" de la vigueta,
• se muestra un "Resumen de las comprobaciones efectuadas" (incluidas las "Comprobaciones de flecha"),
• y se detallan las diferentes "Comprobaciones de resistencia" realizadas en la vigueta según la normativa elegida, indicando su estado de cumplimiento.

Este informe se puede exportar o imprimir en diferentes formatos.

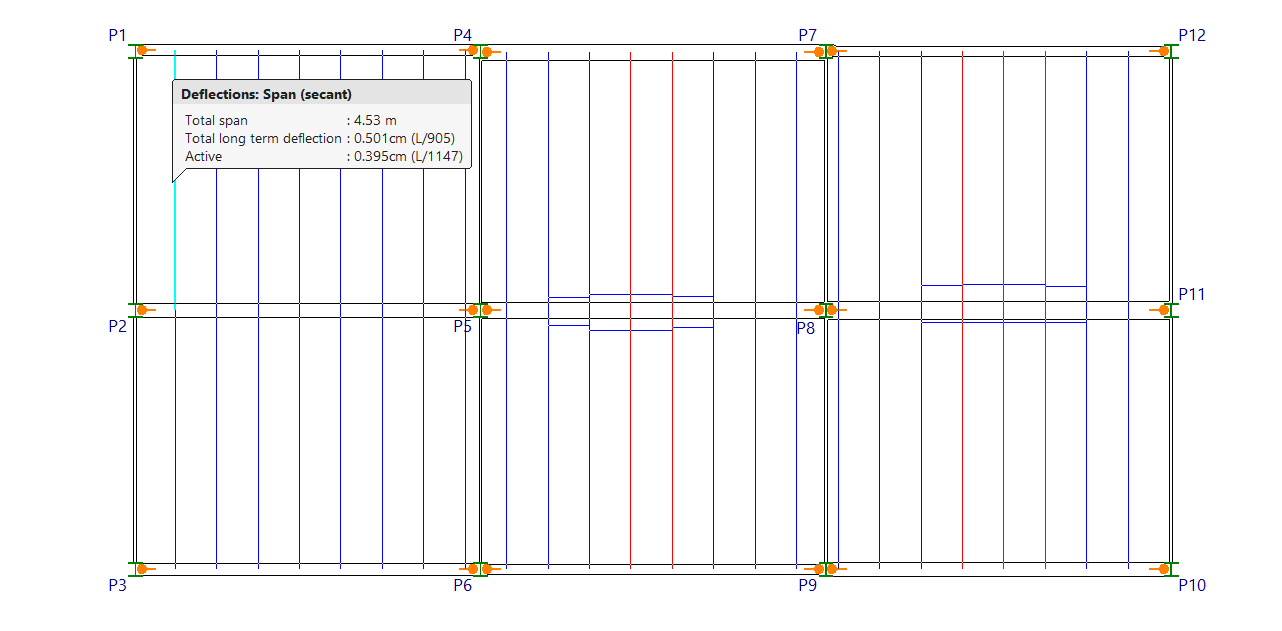

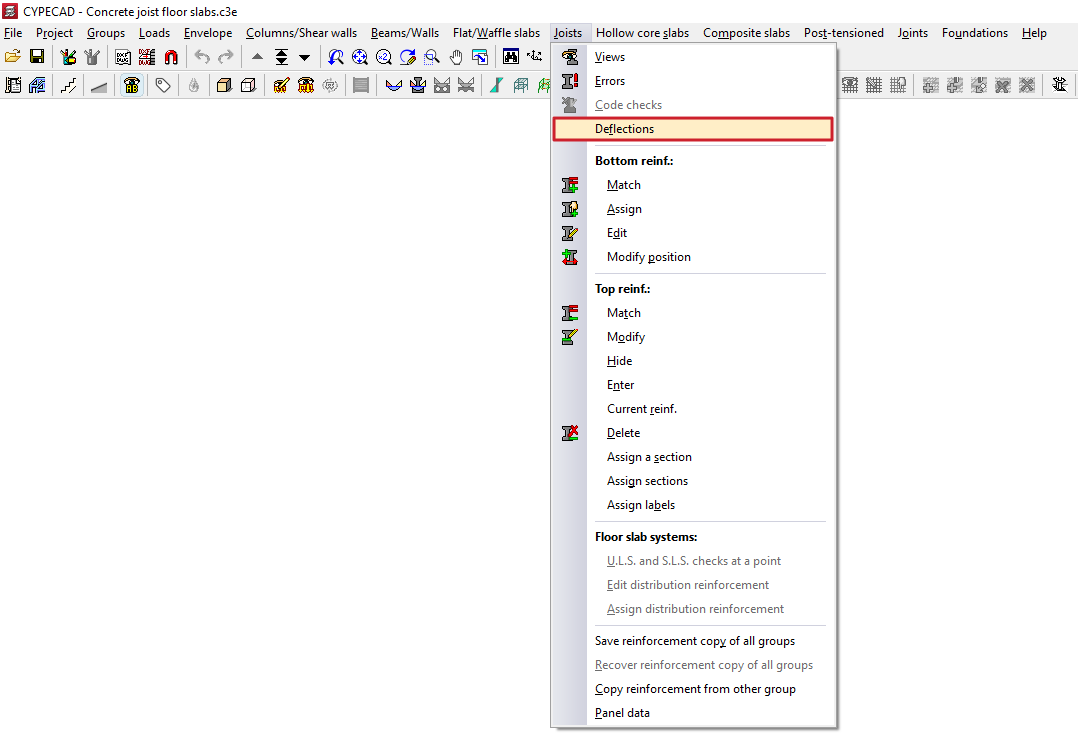

La opción "Flechas", dentro del menú "Viguetas" de la pestaña "Resultados", permite consultar en pantalla tras el cálculo las flechas de cada vigueta y los errores relacionados con las comprobaciones de flecha.

Al pulsar sobre la opción, al pasar el puntero sobre cada vigueta se informa en un cuadro del tipo de flecha (ya sea en un "Vano (secante)" o "Voladizo (tangente)"), así como de la "Luz total", la flecha "Total a plazo infinito" y la flecha "Activa". Se indican tanto los valores absolutos como relativos.

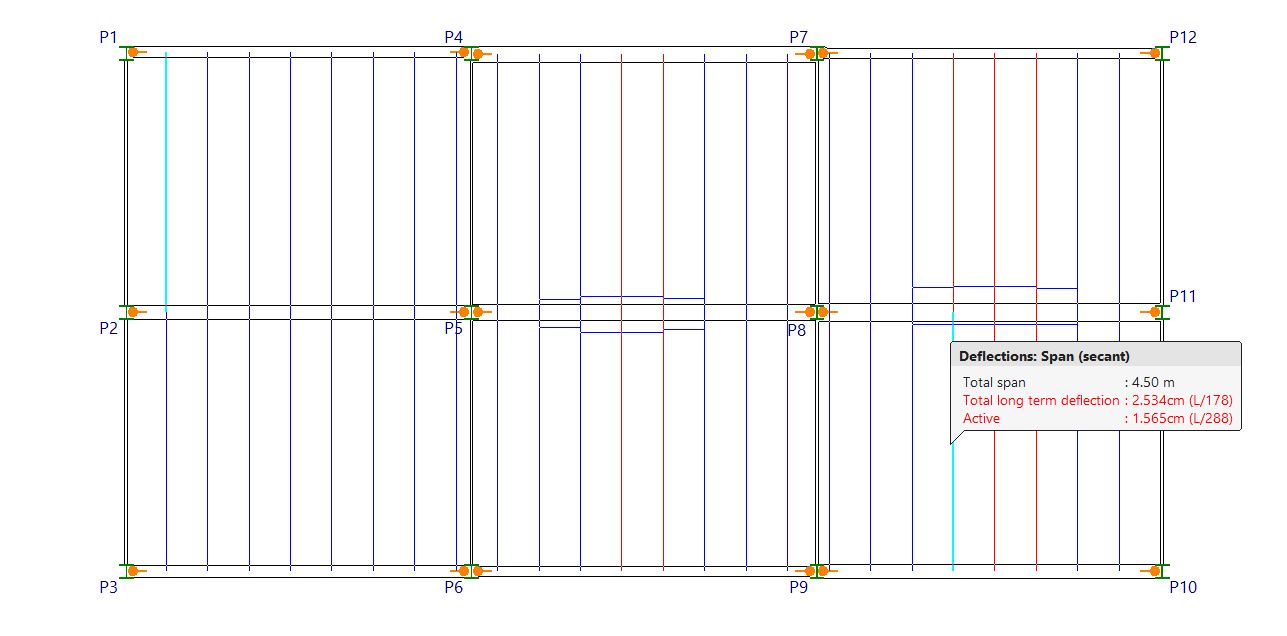

En el caso de que se supere alguna limitación de flecha, el texto se mostrará en color rojo.

Además, las viguetas que tengan errores de flecha, o problemas de algún tipo, se destacarán en color rojo en planta.

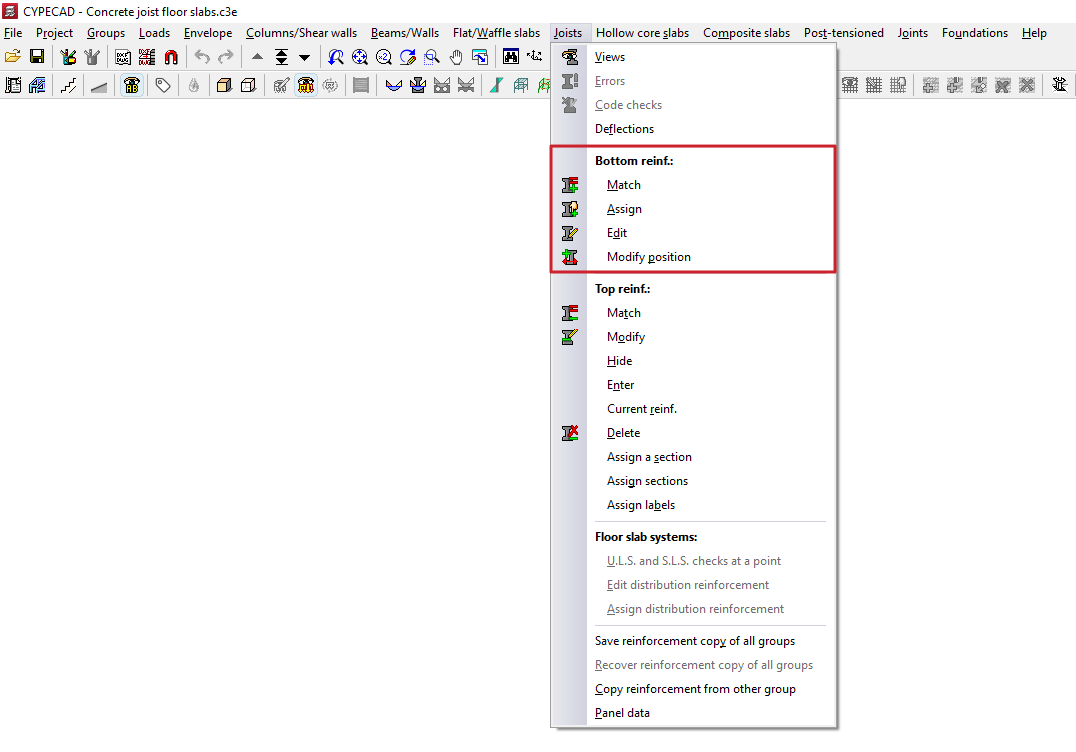

Las herramientas de la sección "Positivos" del menú "Viguetas", dentro de la pestaña "Resultados", permiten modificar los momentos positivos y los cortantes de las viguetas, los armados de positivos, o los tipos de vigueta prefabricada, obtenidos y dispuestos por el programa tras el cálculo de la obra.

Las modificaciones efectuadas mediante las herramientas de esta sección no se mantienen en sucesivos recálculos, por lo que su uso debe reservarse a la etapa de ajuste final de los elementos previa a la impresión o exportación final de datos.

A continuación se detalla cada una de las herramientas disponibles.

Igualar

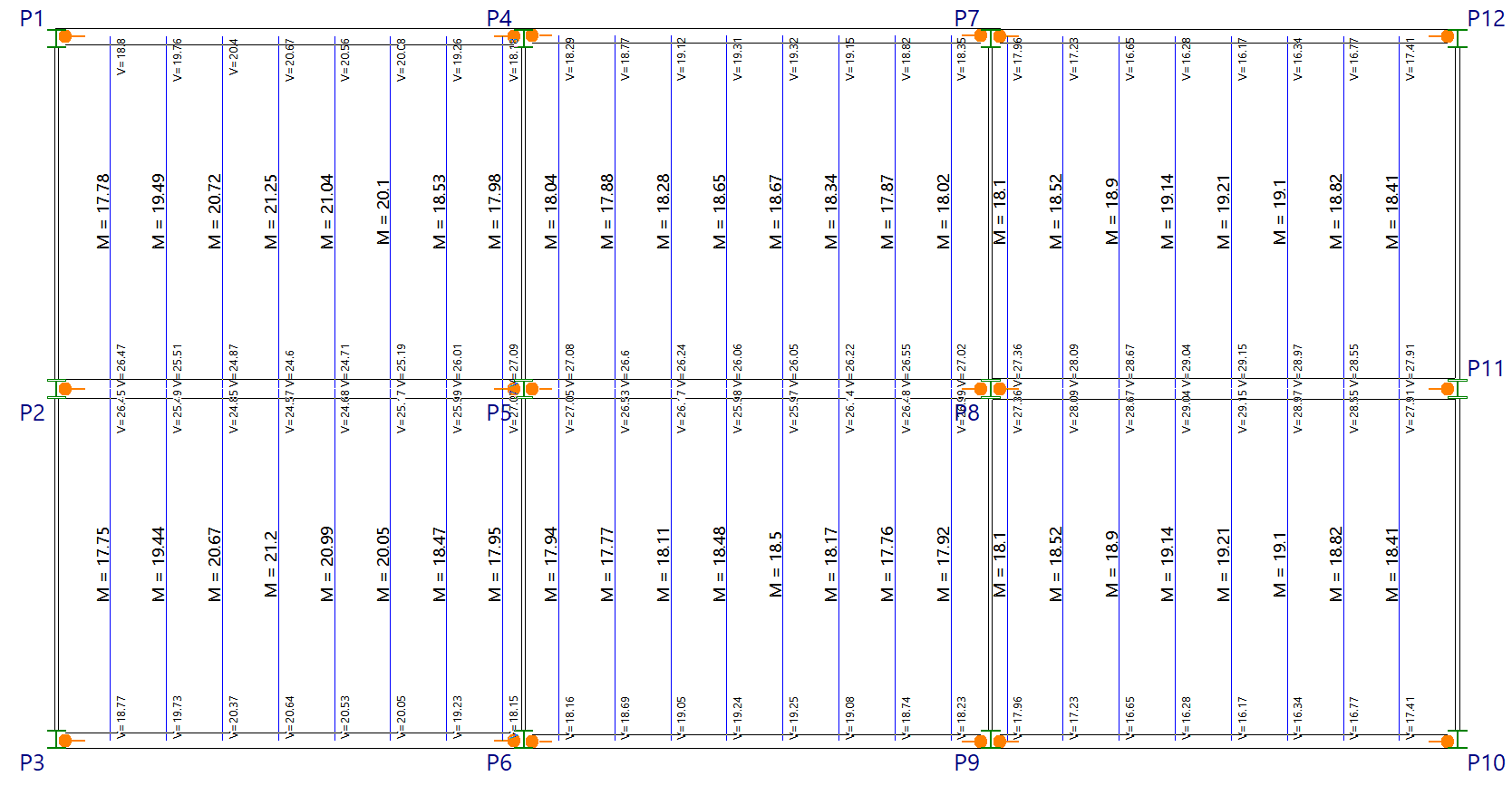

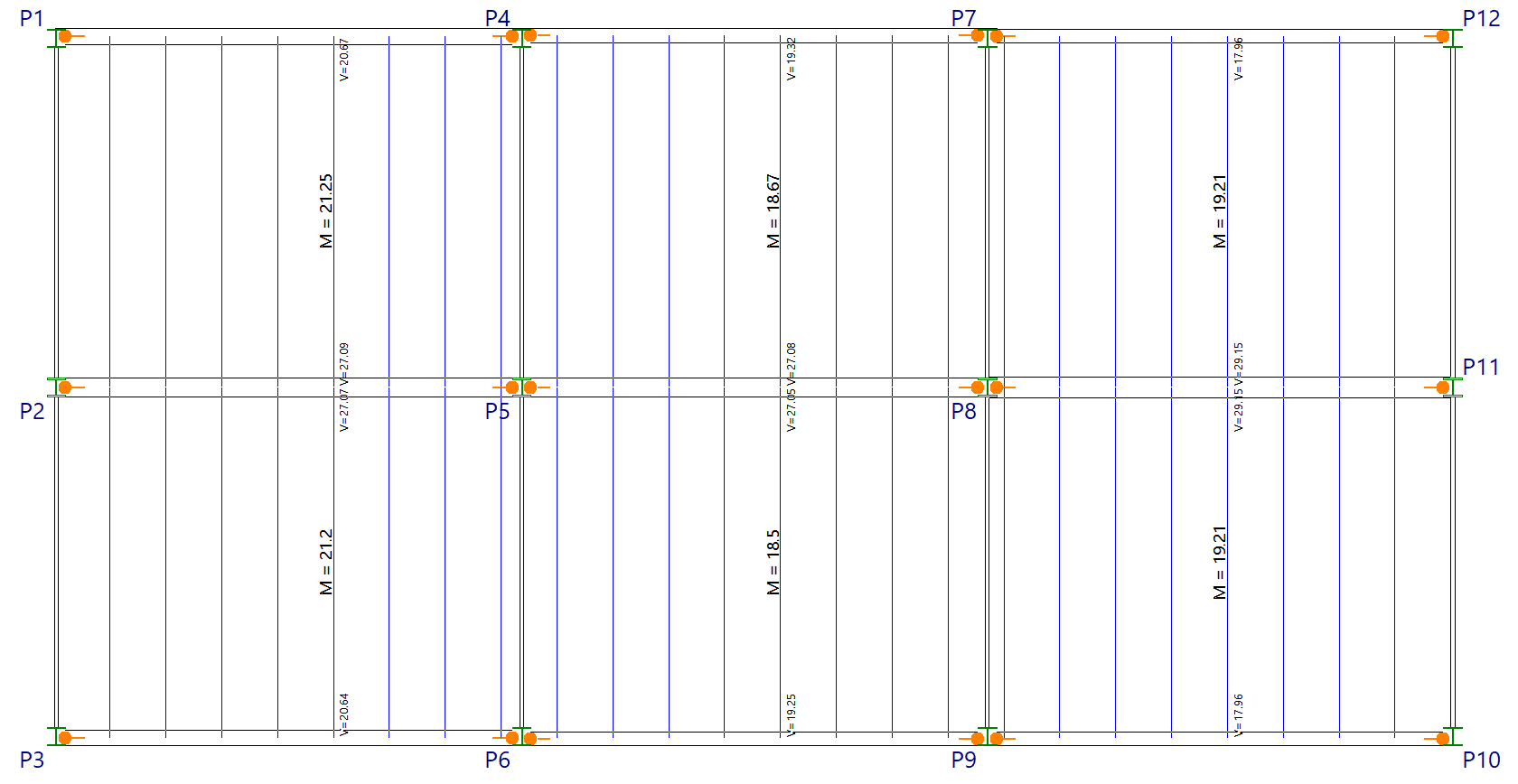

La opción "Igualar" permite lanzar un proceso de igualación automática de los momentos positivos de viguetas (en los forjados de viguetas de hormigón genérico, introducidas mediante la opción "Por características geométricas"), de las viguetas prefabricadas dispuestas (en los forjados de viguetas armadas o pretensadas introducidos mediante la opción "De biblioteca") y de los armados de positivos de las viguetas de hormigón in situ. En estos casos, se toma como base para la igualación el valor de los momentos de cada vigueta.

Esta operación agrupa viguetas similares para optimizar el armado, facilitando la construcción y obteniendo resultados más uniformes sin necesidad de modificar cada vigueta manualmente.

Las viguetas se agrupan de manera que todas las que formen parte de un grupo cumplan la siguiente expresión: (Momento máximo del grupo - Momento mínimo del grupo) < (%) * Momento máximo del grupo, siendo % el "Porcentaje de igualación" indicado por el usuario en la ventana emergente "Igualar viguetas" que aparece al pulsar sobre esta opción.

Una vez que se conocen las viguetas que forman cada grupo, se realiza la igualación de las distintas combinaciones de esfuerzos de cada vigueta.

La igualación de las combinaciones de esfuerzos se realiza en cada uno de los puntos en los que se ha discretizado la vigueta, según la opción que se haya seleccionado en la ventana emergente que aparece al pulsar sobre esta opción, y según el tipo de esfuerzo:

• Para los momentos flectores:
  • Si se ha seleccionado igualar los momentos flectores al momento "Máximo", se tomará para cada punto el máximo valor de entre todas las combinaciones de cada una de las viguetas que forman el grupo. La igualación sobre el momento máximo se encuentra del lado de la seguridad, por lo que puede resultar más recomendable.
  • Si se ha seleccionado igualar los momentos flectores al momento "Medio", se tomará para cada punto el valor medio de entre todas las combinaciones de cada una de las viguetas que forman el grupo.
• Para el esfuerzo cortante, se tomará siempre para cada punto el máximo valor del cortante de entre todas las combinaciones de cada una de las viguetas que forman el grupo.

También es posible "Igualar en todos los grupos" de plantas de la obra, sin necesidad de cambiar de planta, o únicamente "Igualar en el grupo actual".

Asignar

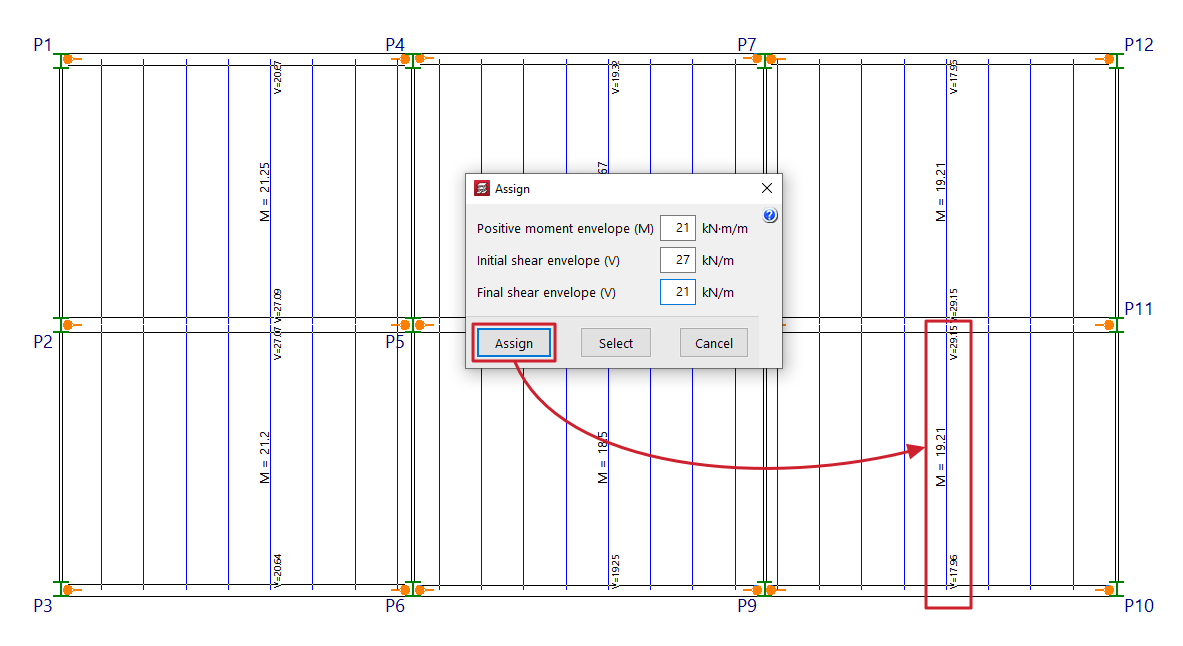

La opción "Asignar" permite modificar los momentos positivos y los esfuerzos cortantes calculados en las viguetas, el armado de positivos, o el tipo de vigueta dispuesto, mediante una asignación masiva de datos a todos los elementos seleccionados.

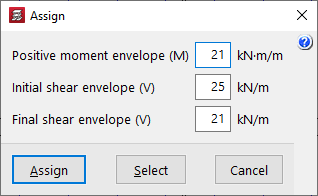

Para ello, se definen los datos a asignar en la ventana emergente. Después, se pulsa en "Asignar" y se seleccionan las viguetas en planta a las que se desean asignar dichos datos (pulsando con el botón izquierdo en un punto del paño para seleccionar la vigueta inicial y, después, pulsando en otro punto para seleccionar la vigueta final; las viguetas seleccionadas se iluminan en un color diferente). En la ventana emergente también se puede utilizar la opción "Seleccionar" para copiar los datos de una vigueta seleccionada en planta o "Cancelar" para salir de la ventana.

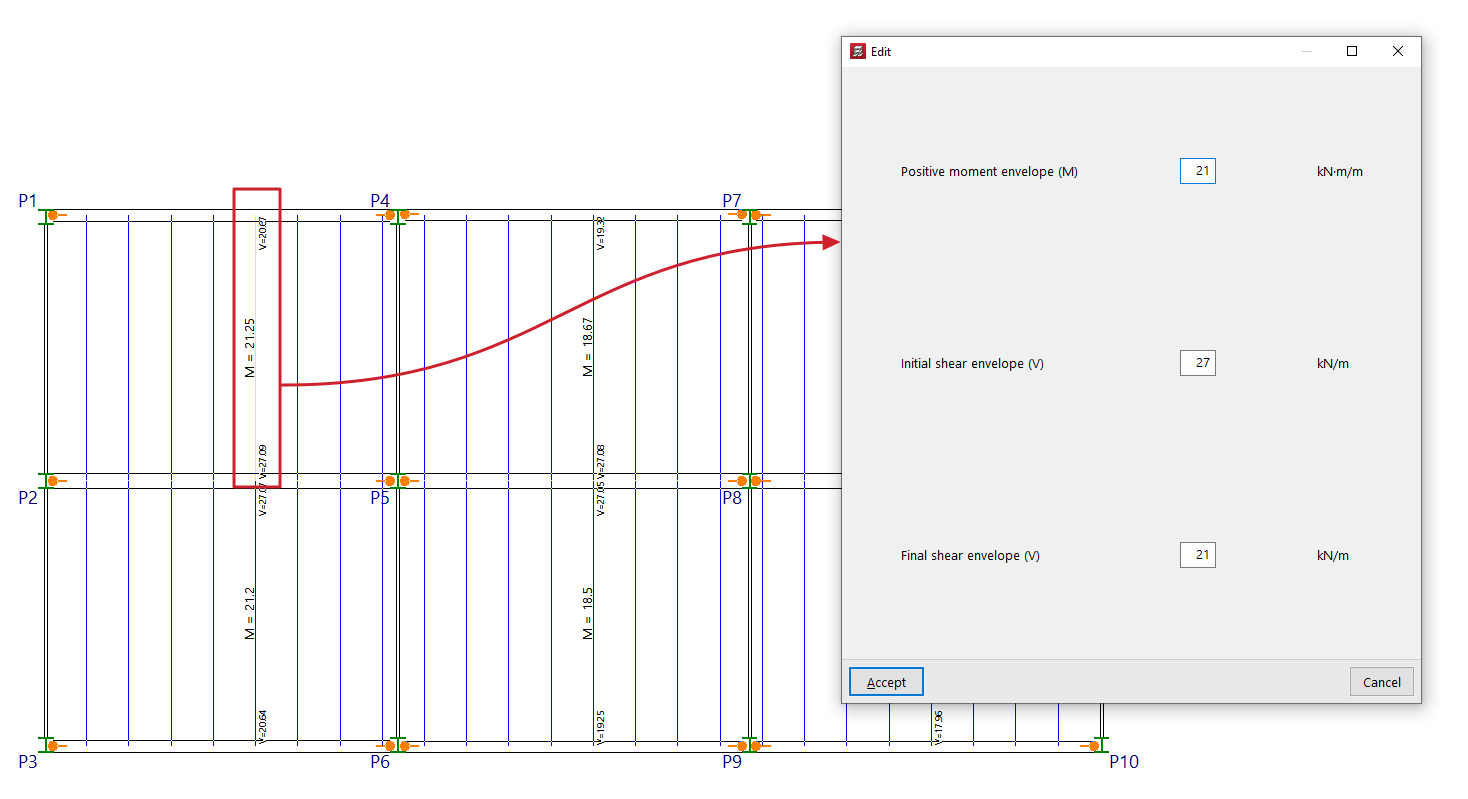

Editar

La opción "Editar" permite cambiar en una vigueta individual los datos de los momentos positivos y los esfuerzos cortantes calculados, el armado de positivos, o el tipo de vigueta dispuesto.

Para ello, se selecciona con el botón izquierdo la vigueta cuyos datos se desean modificar.

Opciones de edición y/o asignación

En las viguetas prefabricadas es posible editar o asignar:

• el "Tipo de vigueta",
• la "Disposición del cortante"
• y el "Refuerzo parcial".

En las viguetas de hormigón genérico es posible editar o asignar:

• la "Envolvente del flector positivo (MF)",
• la "Envolvente del cortante inicial (V)",
• y la "Envolvente del cortante final (V)".

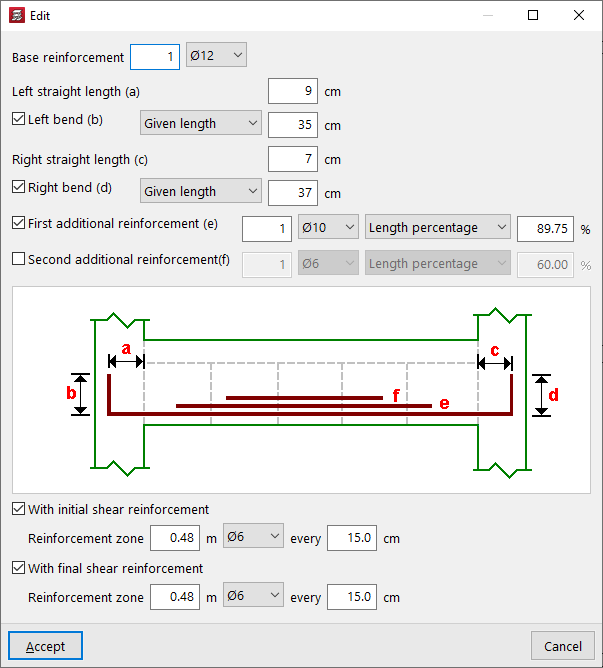

En las viguetas de hormigón in situ es posible modificar los siguientes parámetros:

• el "Armado base", indicando el número y diámetro de las barras, y con los siguientes datos:
  • su "Longitud prolongación izquierda (a)", disponiendo de forma opcional una "Patilla izquierda (b)" (en "Todo el canto" o en una "Longitud dada");
  • y su "Longitud prolongación derecha (a)", disponiendo de forma opcional una "Patilla derecha (b)" (en "Todo el canto" o en una "Longitud dada");
• de forma opcional, se puede disponer un "Primer refuerzo (e)" y/o un "Segundo refuerzo (f)" de armado de positivos (en la "Longitud completa", en una "Longitud dada" o en un "Porcentaje de longitud");
• además, la vigueta puede definirse "Con armado cortante inicial" y/o "Con armado de cortante final", indicando para ello la "Zona de armado", el diámetro y su separación.
• El esquema ofrece una ayuda visual para comprender cada uno de los parámetros definidos (a, b, c, d, e, f).

En el caso de las viguetas metálicas y de madera, es posible editar o asignar el "Perfil seleccionado".

Modificar posición

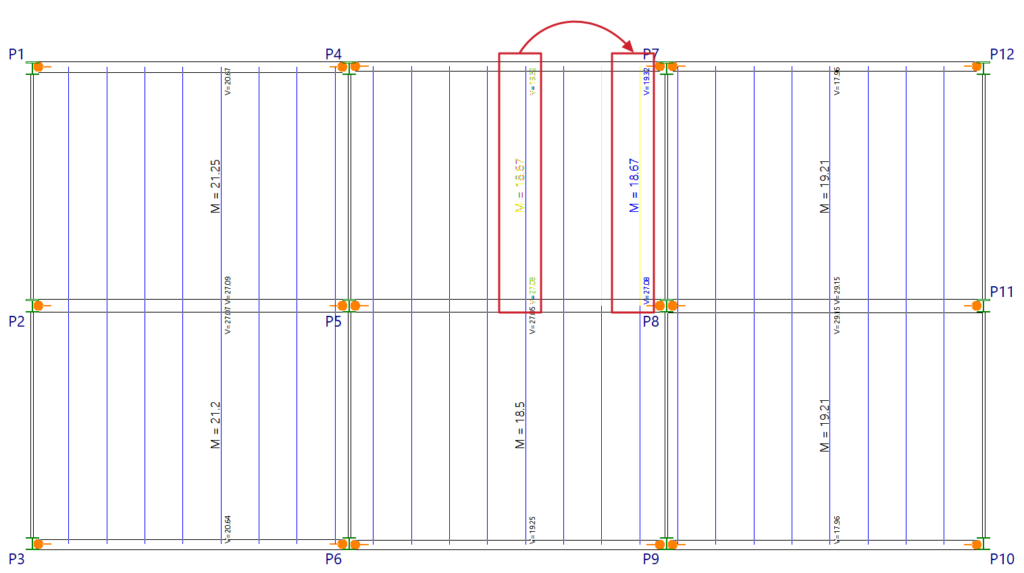

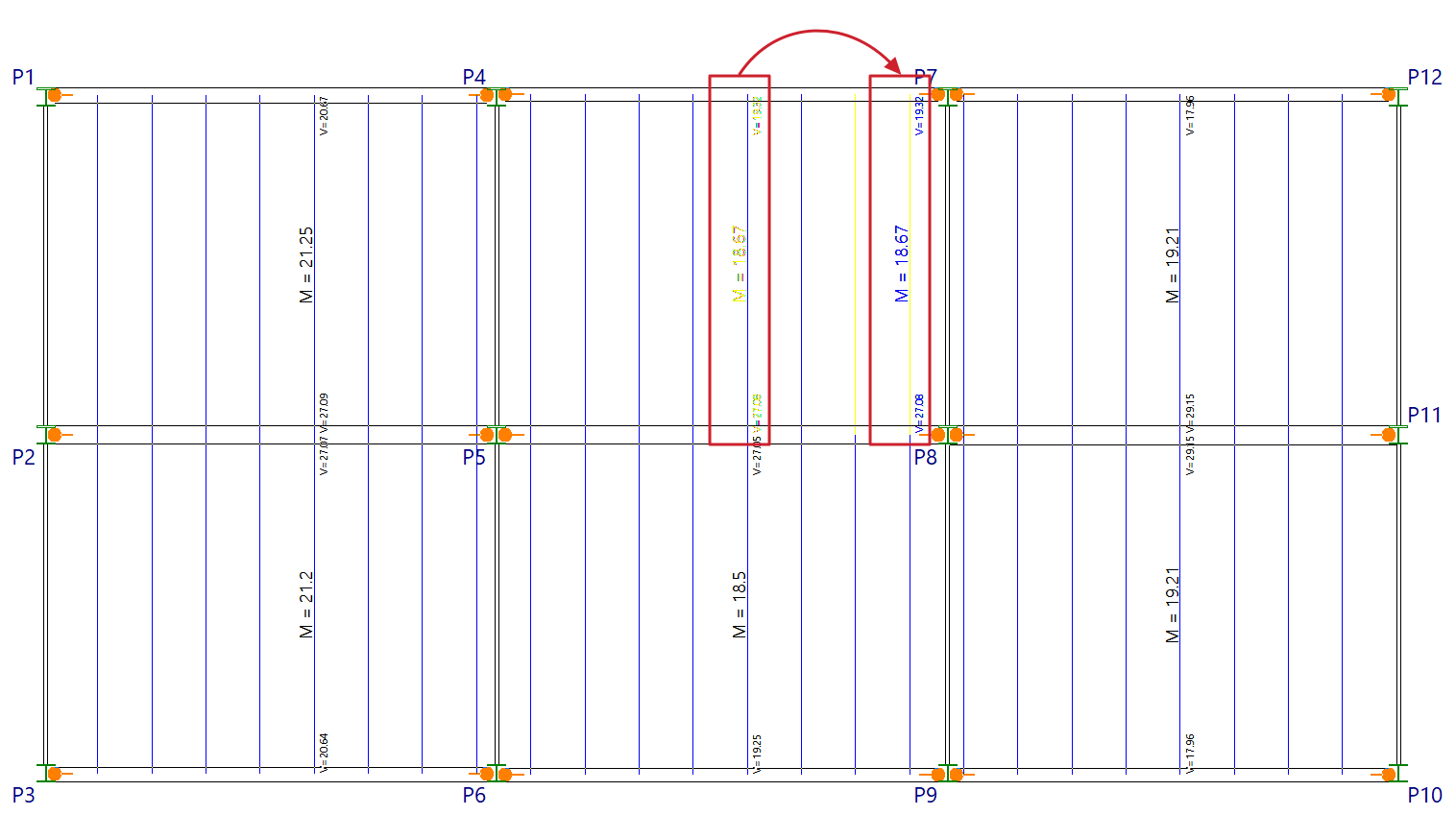

La opción "Modificar posición" permite cambiar de lugar en el paño el texto de rotulado del momento positivo, de los armados de positivos o del tipo de vigueta.

Para cambiar la posición del rótulo se debe pulsar sobre el paño. Cuando se
encuentre entre las viguetas donde desea rotularlo, se pulsa de nuevo. A medida que se recorre el paño con el cursor, cambia el aspecto de las dos viguetas entre las que se situará el rótulo al hacer clic con el botón izquierdo.

Esta opción sólo permite modificar la posición de los textos dentro de cada grupo de momentos, armados o viguetas. Si no se han generado estos grupos, se debe ejecutar la opción "Igualar".

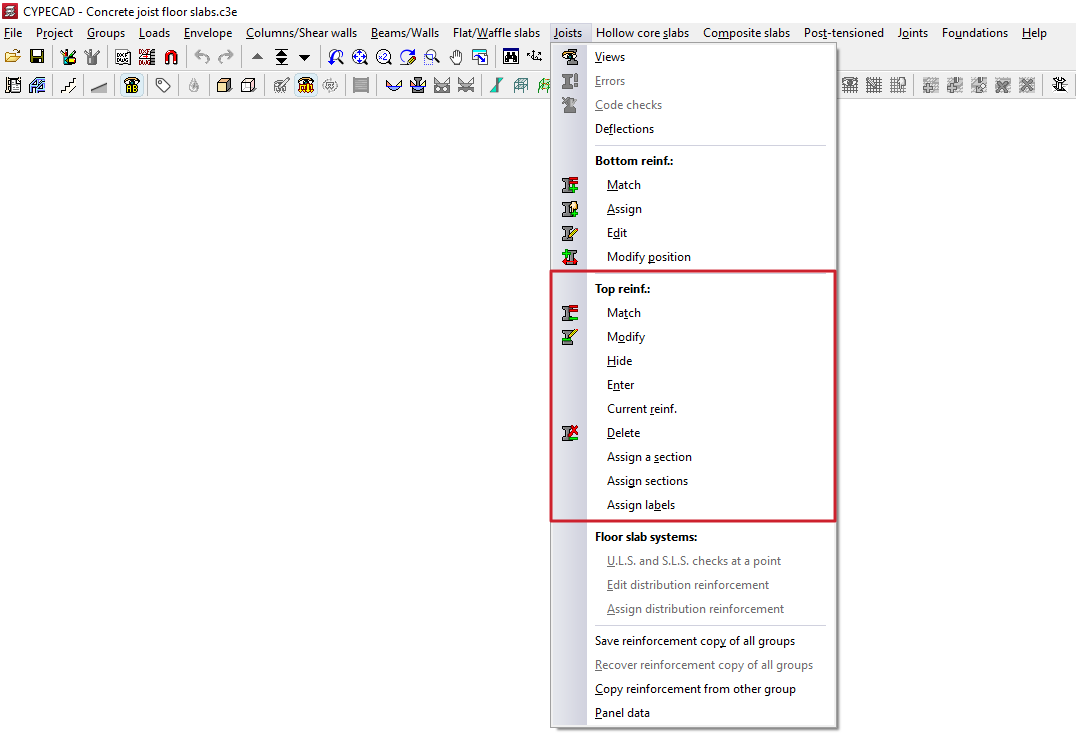

Las herramientas de la sección "Negativos" del menú "Viguetas", dentro de la pestaña "Resultados", permiten modificar las armaduras de negativos obtenidas en los forjados de viguetas tras el cálculo de la obra.

Las modificaciones efectuadas mediante las herramientas de esta sección no se mantienen en sucesivos recálculos, por lo que su uso debe reservarse a la etapa de ajuste final de los elementos previa a la impresión o exportación final de datos.

A continuación se detalla cada una de las herramientas disponibles.

Igualar

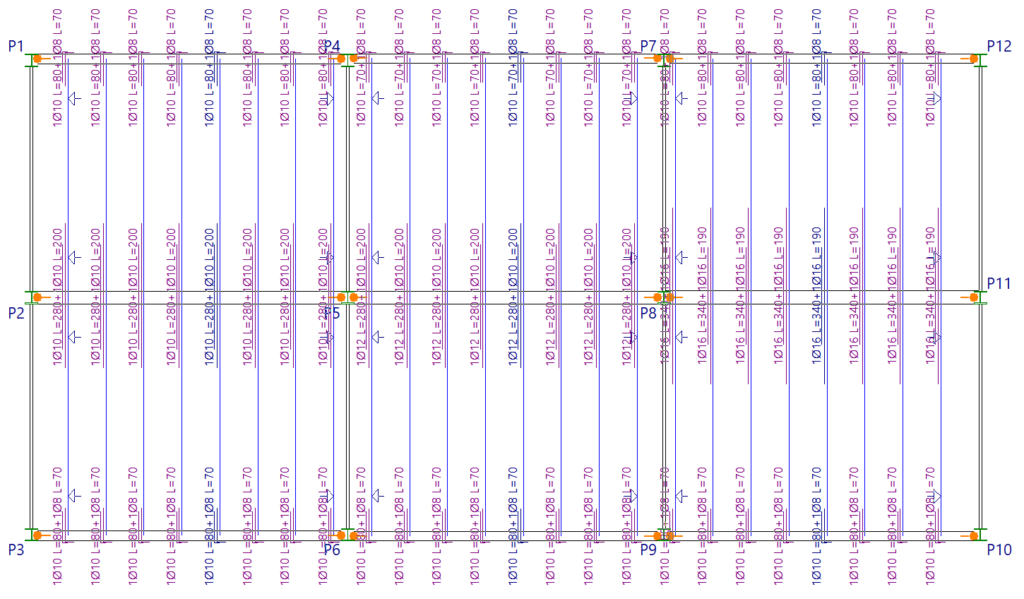

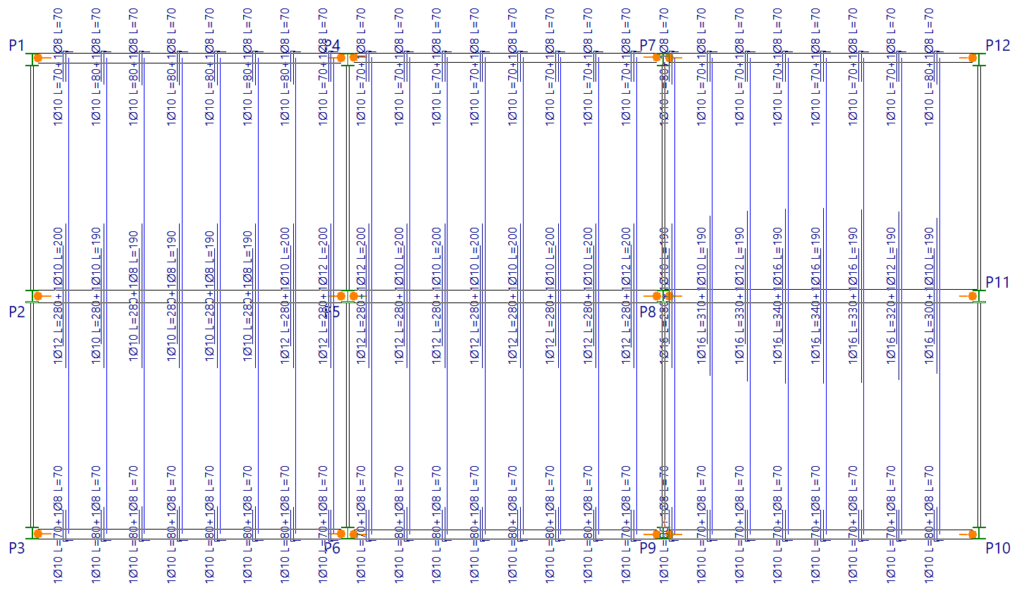

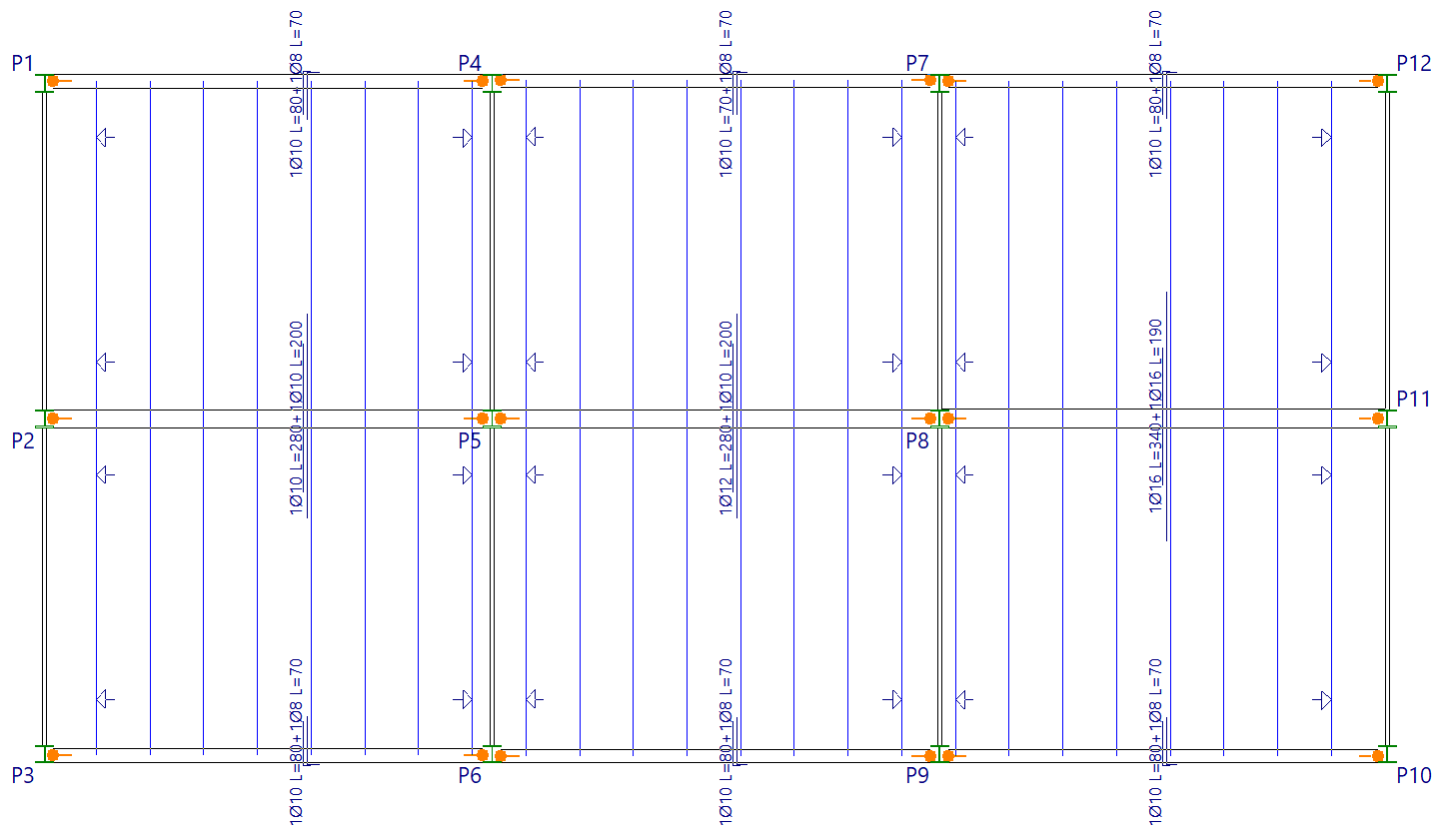

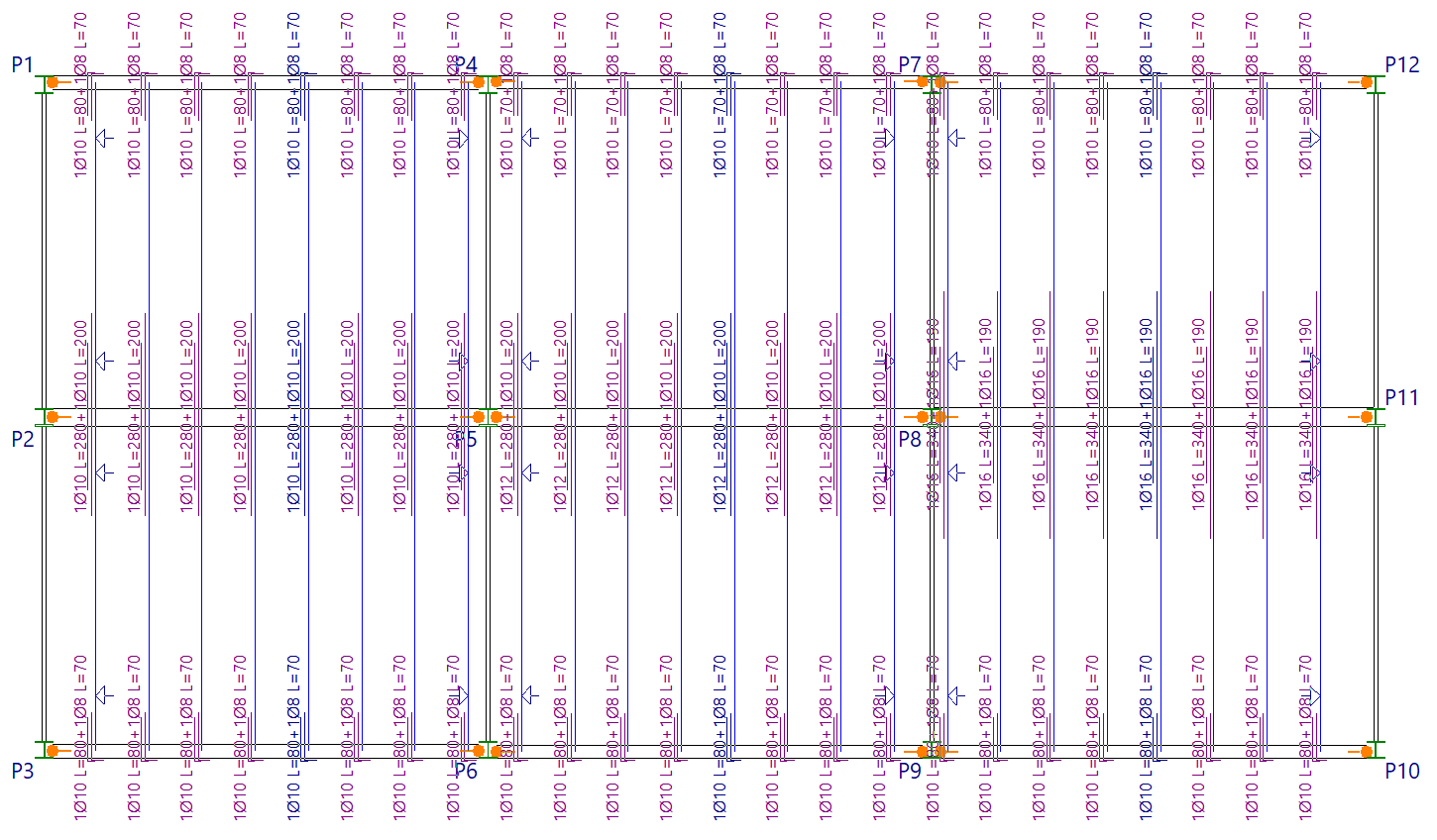

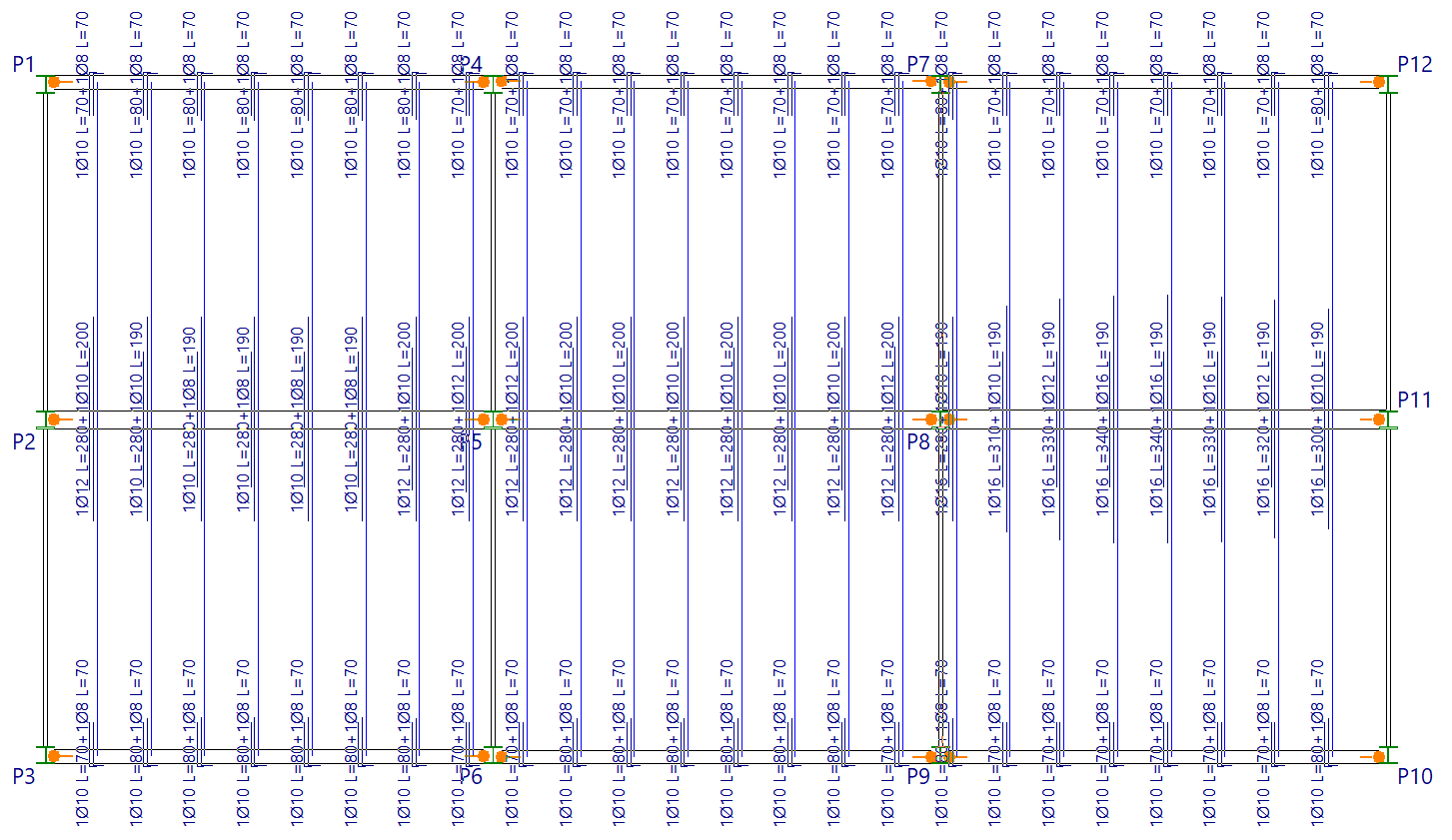

La opción "Igualar" permite igualar las longitudes de las barras de la armadura de negativos.

En la ventana emergente que aparece al pulsar esta opción es posible configurar la igualación. Esta puede ser por cuantías o por longitudes:

• Si se seleccionar "Igualar cuantías", se agrupan las barras de negativos para viguetas continuas cuya cuantía real de acero no difiera del porcentaje indicado. A continuación, en función de la opción seleccionada, todos los armados de negativos se igualan al de mayor cuantía real del grupo, o se calcula la cuantía media del grupo, y se toma el armado superior más próximo de la tabla correspondiente. Una vez que los diámetros de los negativos son los mismos, las longitudes de las armaduras se igualan a la mayor longitud o a la longitud media del grupo, también en función de la opción seleccionada.
  • En el apartado "Cuantías" se selecciona una de estas dos opciones:
    • Igualar a "Máxima"
      Todos los armados de negativos se igualan al de mayor cuantía real del grupo.
    • Igualar a "Media"
      Se calcula la cuantía media del grupo, y se toma el armado superior más próximo de la tabla correspondiente.
  • En el apartado "Longitudes" se selecciona una de estas dos opciones:
    • Igualar a "Máxima"
      Todas las longitudes de los armados de negativos se igualan a la de mayor longitud del grupo.
    • Igualar a "Media"
      Se calcula la longitud media del grupo, y todas las longitudes de los armados de negativos se igualan a esta longitud.
• Si se selecciona "Igualar longitudes", se agrupan las barras de negativos para viguetas continuas con la misma armadura cuyas longitudes parciales (a ambos lados) no difieran del porcentaje o del valor indicado. Las longitudes parciales de las armaduras se igualan a la longitud mayor o a la longitud media del grupo, en función de la opción seleccionada.
  • En el apartado "Longitudes" se selecciona una de estas dos opciones:
    • Igualar a "Máxima"
      Todas las longitudes de los armados de negativos se igualan a la de mayor longitud del grupo.
    • Igualar a "Media"
      Se calcula la longitud media del grupo, y todas las longitudes de los armados de negativos se igualan a esta longitud.

También es posible "Igualar en todos los grupos" de plantas de la obra, sin necesidad de cambiar de planta, o únicamente "Igualar en el grupo actual".

Modificar

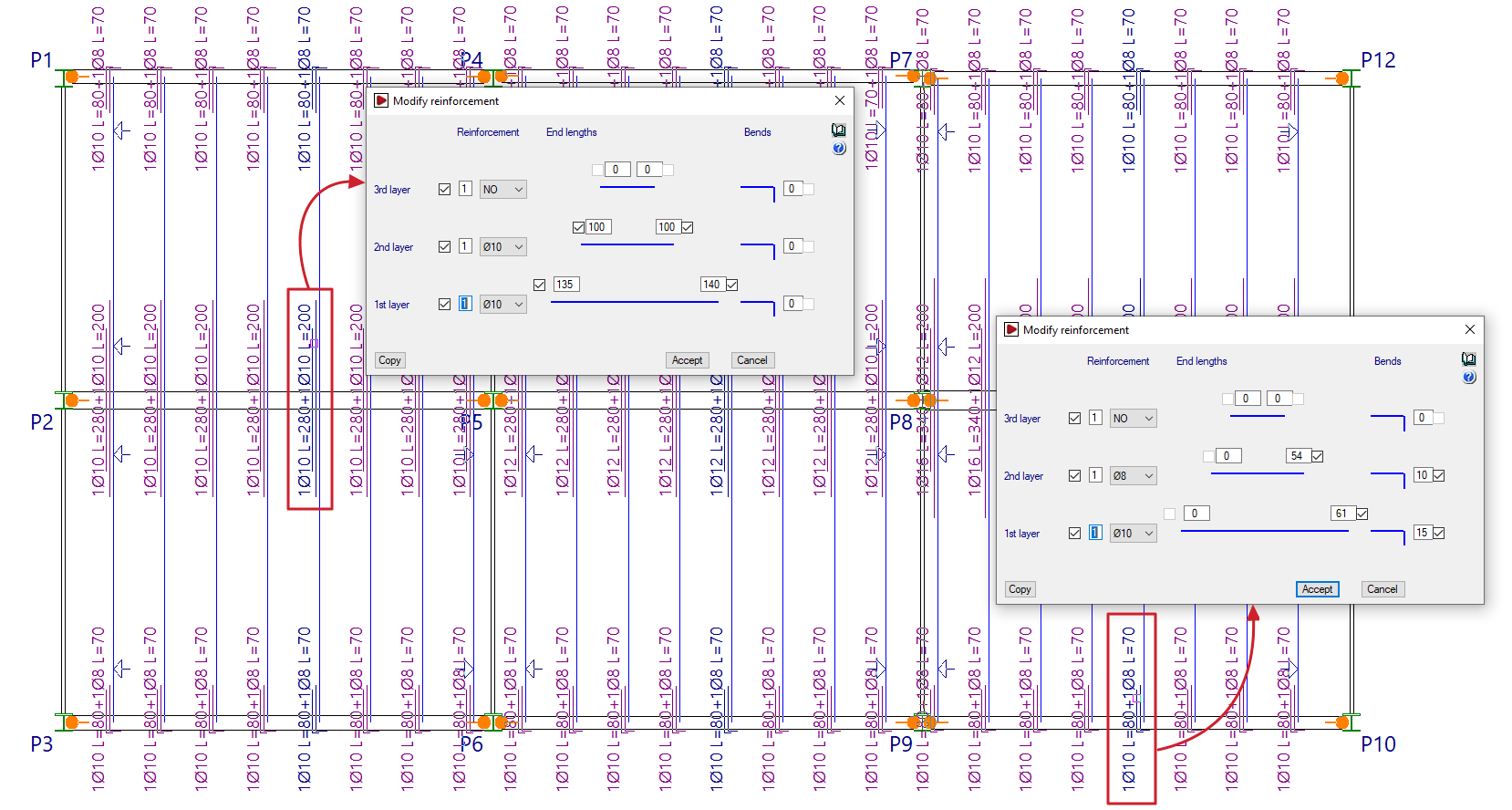

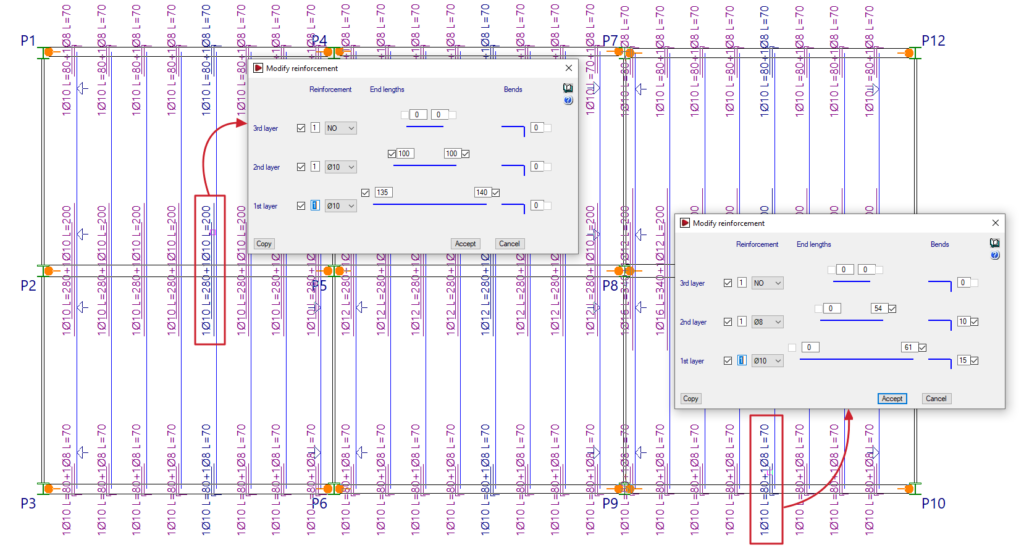

La opción "Modificar" permite cambiar el número, diámetro y longitud de las barras de la armadura de negativos. También permite añadir o quitar capas o grupos de armado.

Para ello, se deben seleccionar las armaduras a modificar mediante un recuadro en planta.

En la ventana "Modificar armaduras" que aparece, es posible modificar los "Armados" en "1ª capa", "2ª capa" y "3ª capa" indicando su número y diámetro. También se escriben las "Longitudes de extremos" (o longitudes de las barras de armado a cada lado del eje de la viga), o la longitud de las "Patillas" (que el programa añade en los casos en los que los negativos acometan un borde de forjado).

Las longitudes de las barras ancladas en prolongación recta se miden desde el eje de la viga más próximo, mientras que las longitudes de las barras ancladas en patilla indican la longitud desde el punto de doblado.

La opción "Copiar" permite extraer los datos de un armado de negativos seleccionado en planta, mientras que "Aceptar" aplica los datos introducidos en la ventana a los armados seleccionados al utilizar la opción.

Ocultar

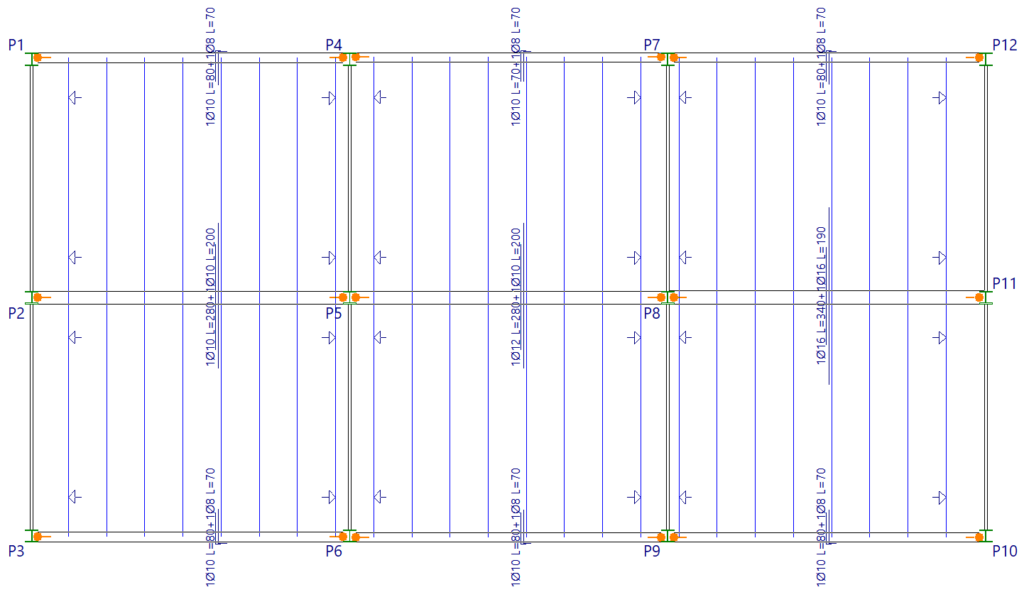

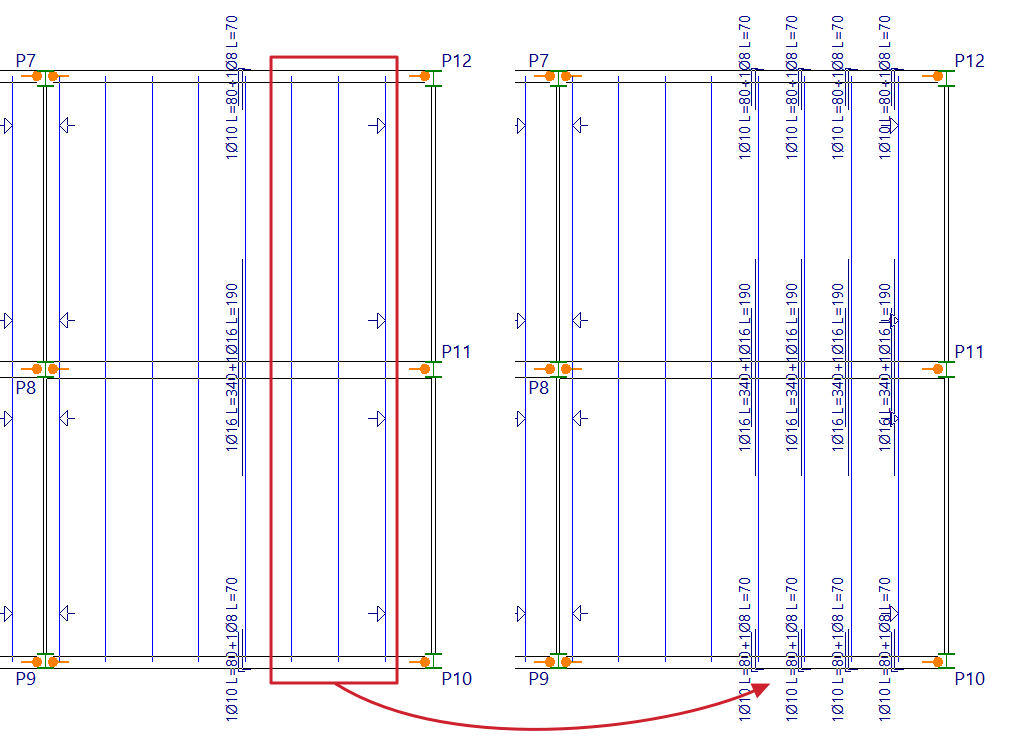

Tras utilizar la opción "Igualar", el programa decide automáticamente los negativos que va a rotular en el plano: en color azul aparecen los negativos que se van a rotular, y en color magenta se mostrarán los que no se rotularán.

Si se desea que en los planos se muestren armados distintos a los seleccionados automáticamente por el programa, con la opción "Ocultar" se podrán seleccionar los negativos a mostrar u ocultar en el plano.

Introducir

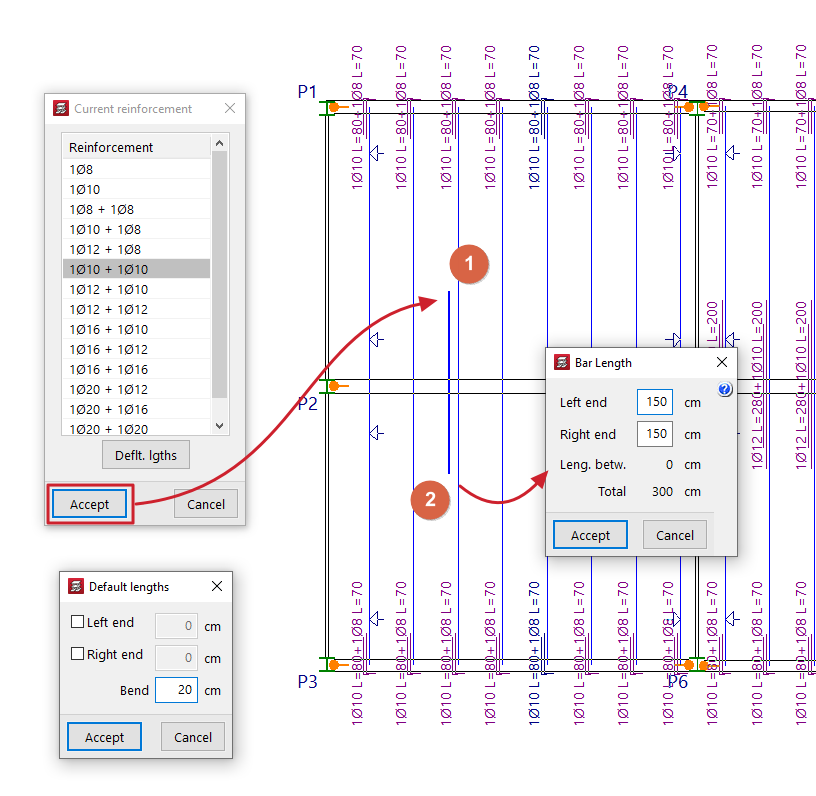

La opción "Introducir" permite introducir barras de armadura de negativos sobre las viguetas.

Al pulsar sobre la opción, pulsando el botón derecho se puede seleccionar la "Armadura actual" entre las disponibles en la tabla de armados de negativos definida en la obra.

Después, con el botón izquierdo se hace clic en dos puntos en planta próximos a una vigueta para disponer el armado, ya sea a ambos lados de un apoyo intermedio, o cerca de un apoyo de borde y en otro punto más allá del borde de forjado. En el cuadro que aparece, será necesario confirmar las longitudes de ambos extremos, o de uno de los extremos y de la longitud de la patilla, según el caso. Al "Aceptar", se dibujará el armado dispuesto.

No pueden introducir barras donde ya existen paquetes de armados definidos: en ese caso se debe utilizar la opción "Modificar" si se desea añadir nuevas barras o editar sus datos, o eliminar previamente los paquetes de armados de negativos existentes para poder utilizar la opción "Introducir".

Armadura actual

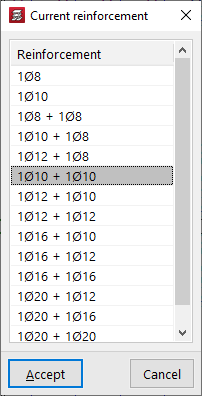

Al seleccionar la opción "Armadura actual" se abre una ventana con la tabla de armaduras de negativos definida en la obra. El armado aquí seleccionado será el valor por defecto que aparece al utilizar la opción "Introducir".

Borrar

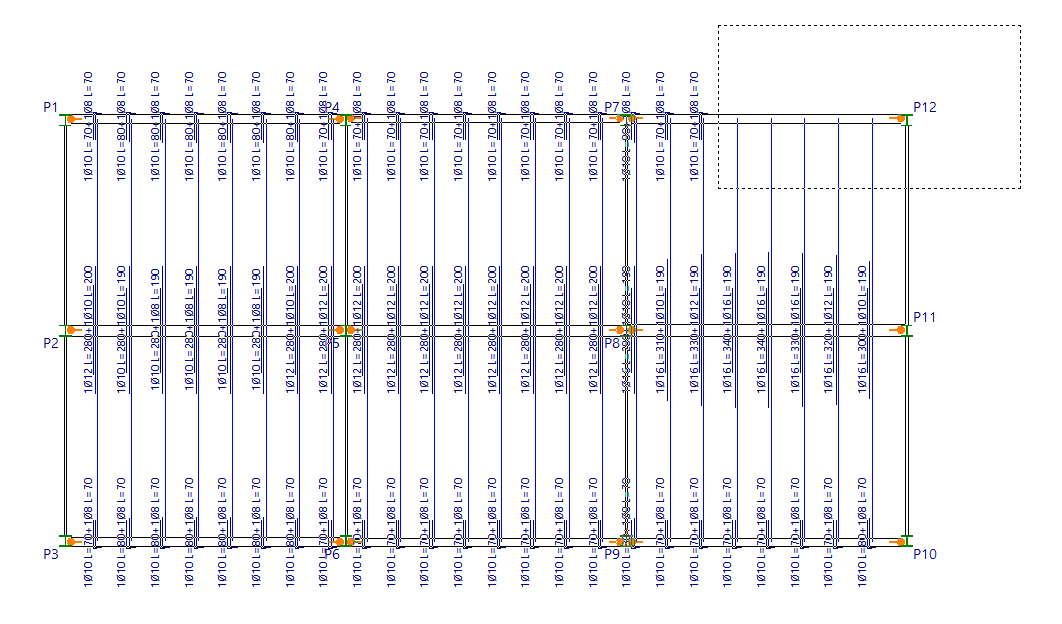

La opción "Borrar" permite eliminar barras de armadura de negativos.

Para ello, se seleccionan las barras a eliminar mediante un área de captura en planta.

Asignar una sección

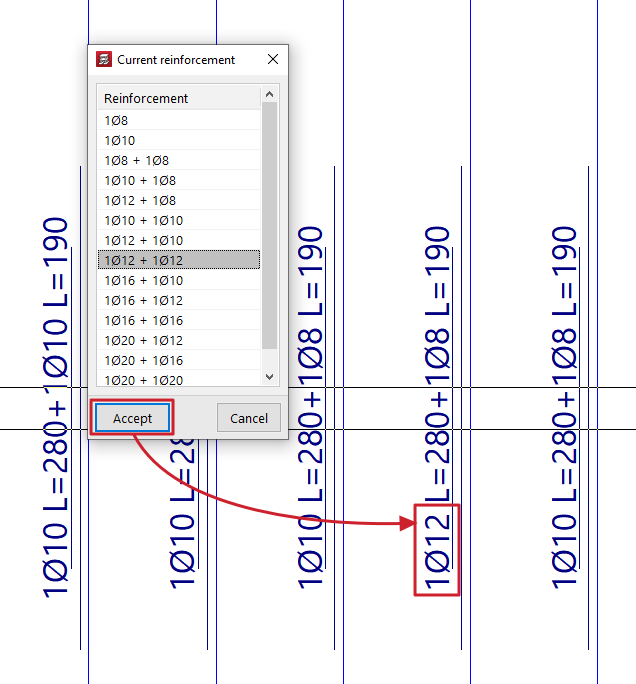

La opción "Asignar una sección" permite cambiar el diámetro de una sola barra del armado de negativos seleccionado.

Pulsando el botón derecho del ratón, se abre la ventana "Armadura actual", la cual permite seleccionar el diámetro tipo a asignar entre los disponibles en la tabla de armados de negativos definida en la obra.

Asignar secciones

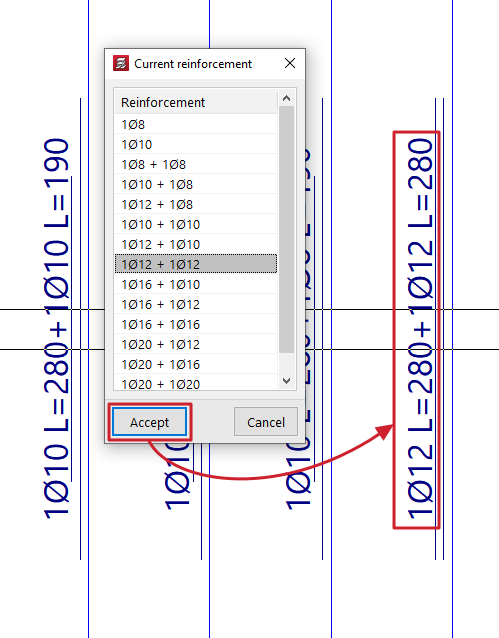

La opción "Asignar secciones" permite cambiar los diámetros del grupo de barras de armado de negativos seleccionado.

Pulsando el botón derecho del ratón se abre la ventana "Armadura actual", la cual permite seleccionar el paquete de armados a asignar entre los disponibles en la tabla de armados de negativos definida en la obra.

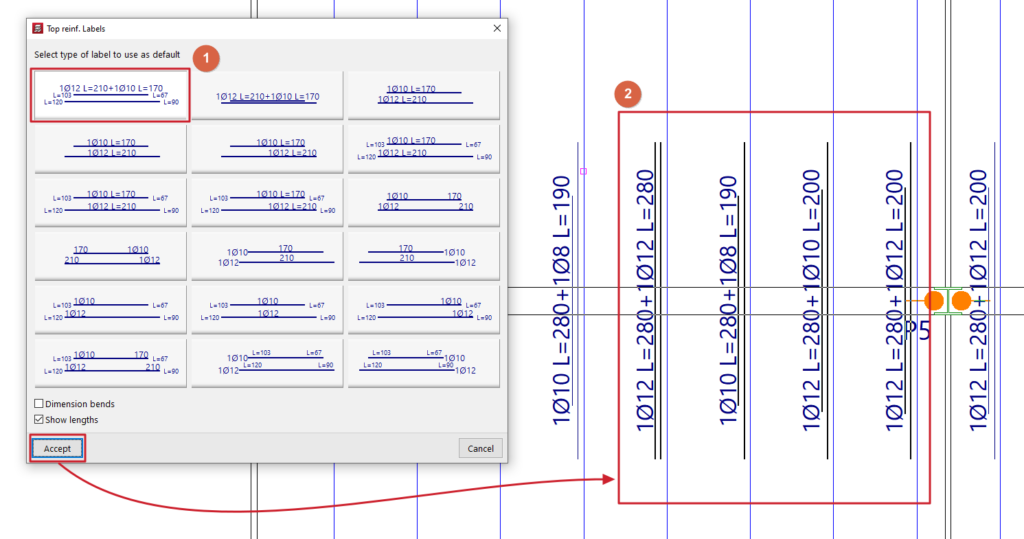

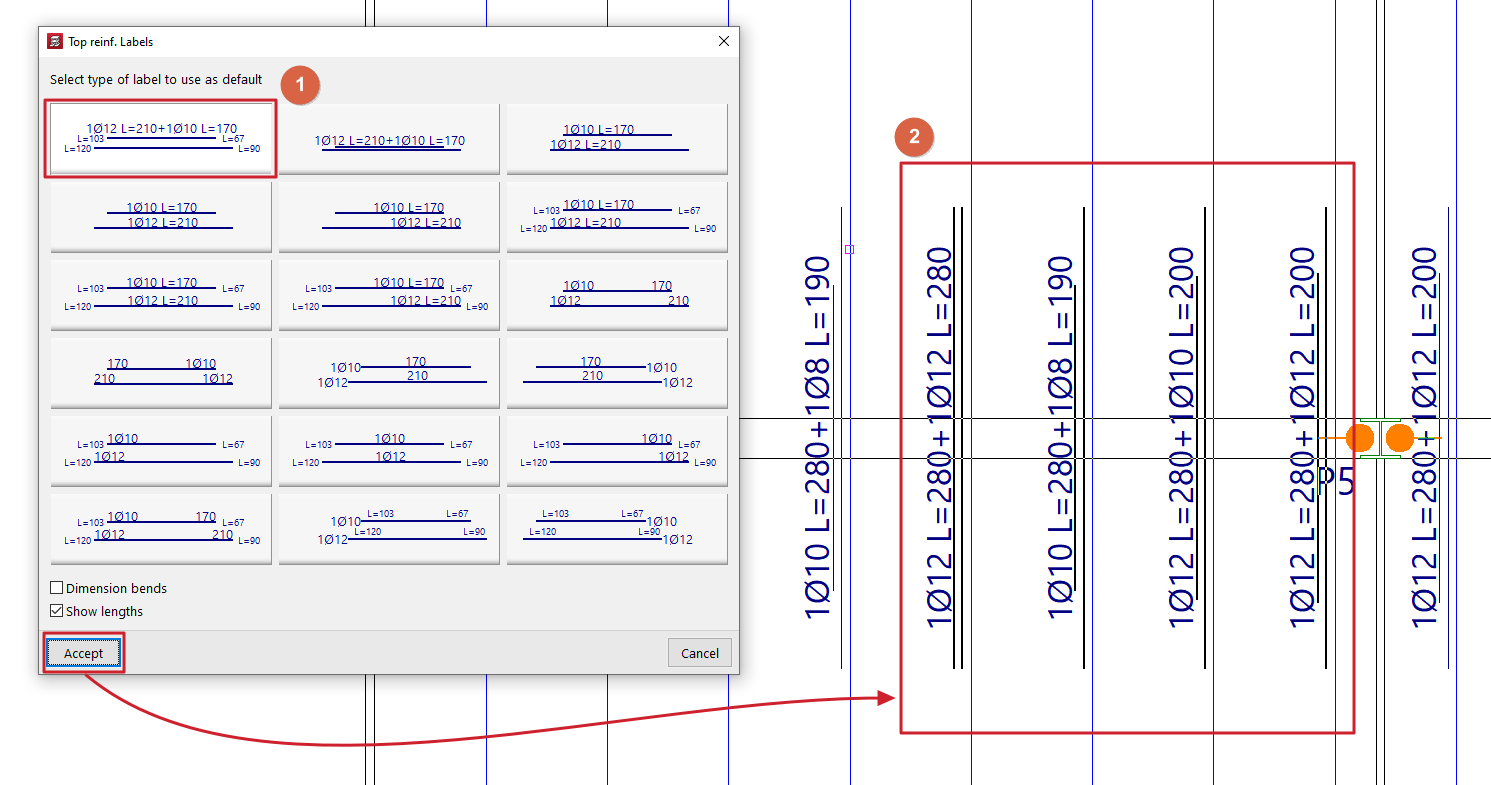

Asignar rótulos

La opción "Asignar rótulos" permite asignar en pantalla el tipo de rotulado para los armados de negativos de viguetas. Este cambio afecta a los planos y no a la visualización en pantalla. Si se vuelve a calcular la obra, estos cambios no tendrán efecto. Si se quiere que estos cambios sean permanentes y para todas las plantas, se deberá utilizar la opción "Vistas".
