Historial de actualizaciones

CYPECAD MEP

Especificaciones de los cables de pares o pares trenzados en el proyecto de ICT

En el apartado en el apartado 3.1.B.a.1 Características de los cables del capítulo Pliego de condiciones del Proyecto Técnico de Infraestructura Común de Telecomunicaciones generado por el programa, se especifican los tipos de cables utilizados para las redes de cables de pares o pares trenzados, sus características eléctricas y mecánicas y de propagación de la llama.

Salubridad. Suministro de agua potable con prestaciones de protección contra incendios

CYPE en colaboración con UPONOR ha desarrollado una nueva herramienta para edificios de viviendas, integrada en la solapa Salubridad de CYPECAD MEP. Esta herramienta permite dimensionar y presupuestar una instalación contra incendios compuesta por rociadores automáticos para uso residencial, integrando prestaciones complementarias de protección contra incendios en el sistema de suministro de agua potable para viviendas.

Este sistema se compone de tubos de polietileno reticulado (PE-X) en la instalación interior de la vivienda, dispuestos en una configuración mallada donde se sitúan los rociadores residenciales, desde la cual parten las distintas derivaciones a consumo de agua fría.

Esta configuración en anillo de tubería plástica sobre falso techo proporciona un flujo constante de agua en los rociadores con el uso normal de la instalación de agua potable, evitando la corrosión y las posibles obstrucciones, así como costes excesivos de mantenimiento, al tiempo que proporciona una prestación extraordinaria en materia de protección contra incendios en la vivienda.

El programa guía en la introducción óptima de la instalación y determina las hipótesis pésimas de activación de rociadores en cada vivienda, listando y comprobando el comportamiento hidráulico de la instalación en caso de incendio, conforme a la norma NFPA 13D sobre sistemas de rociadores residenciales (Standard for the Installation of Sprinkler Systems in One- and Two-Family Dwellings and Manufactured Homes), y al DIT 574/11 (Documento de Idoneidad Técnica: N.º 574/11. Suministro de agua potable para viviendas con prestaciones complementarias de protección contra incendios), que asegura su conformidad con el DB HS 4 Salubridad del CTE.

Para la introducción de esta instalación de suministro de agua potable con prestaciones de protección contra incendios, se ha implementado en el menú Instalación de la solapa Salubridad de CYPECAD MEP la opción Protección contra incendios para viviendas que permite introducir Rociadores residenciales y un Dispositivo de control de presión para red de rociadores en vivienda.

En el diálogo Datos generales de la solapa Salubridad (menú Obra > Datos generales) se ha implementado un apartado que permite Activar el cálculo del suministro de agua potable con prestaciones de protección contra incendios y en el que se informa sobre este tipo de cálculo.

Para la utilización de esta herramienta, es necesario que la licencia de uso de CYPE disponga de permisos para utilizar los módulos Suministro de agua DB HS 4 y SI-4 Instalación de protección contra incendios. Para que el programa genere la medición y el presupuesto de la instalación es necesario también que la licencia de uso disponga de la Conexión con el Generador de precios de la construcción.

Sistemas de captación de energía geotérmica en la solapa Climatización

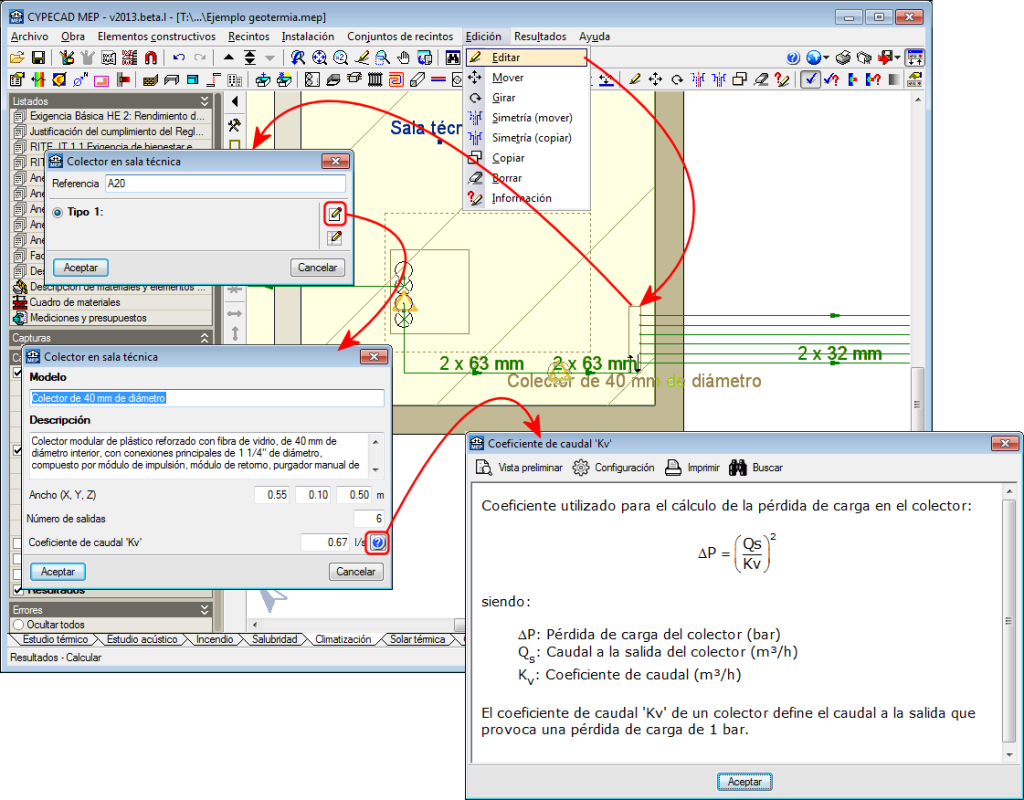

La versión 2013.k dispone del nuevo módulo Sistemas de captación de energía geotérmica integrado en la solapa Climatización de CYPECAD MEP. Este nuevo módulo está concebido para dimensionar y presupuestar sistemas de captación de energía geotérmica.

En Sistemas de captación de energía geotérmica dispone de más información sobre este nuevo módulo de CYPECAD MEP.

Sistemas de captación de energía geotérmica (nuevo módulo)

La versión 2013.k dispone del nuevo módulo Sistemas de captación de energía geotérmica integrado en la solapa Climatización de CYPECAD MEP. Este nuevo módulo está concebido para dimensionar y presupuestar sistemas de captación de energía geotérmica.

Los sistemas de bomba de calor geotérmica son sistemas geotérmicos de baja entalpía que se sirven de una bomba de calor y un sistema de captación en el subsuelo para aprovechar la temperatura del mismo. La clave de la eficiencia de este tipo de sistemas reside en el aprovechamiento de la energía acumulada en el subsuelo de manera constante y estable, de forma que la energía eléctrica consumida por el sistema resulte inferior que en un sistema convencional de bomba de calor.

A partir de la selección de una bomba de calor geotérmica (solapa Climatización > menú Instalación > Unidades Centralizadas de Climatización) y de la definición de las necesidades energéticas a cubrir por la misma (resultados que pueden ser obtenidos con los módulos Exportación a EnergyPlusTM y Cálculo de cargas térmicas de verano y de invierno), el usuario puede diseñar con la ayuda de la aplicación el intercambiador de calor geotérmico necesario para el correcto funcionamiento de la instalación.

El cálculo del intercambiador geotérmico está basado en el procedimiento de diseño propuesto en el manual de la Sociedad Americana de Ingenieros de Calefacción, Refrigeración y Aire Acondicionado (ASHRAE) “Ground-Source Heat Pumps: Design of Geothermal Systems for Commercial and Institutional Buildings”.

En la página Sistemas de captación de energía geotérmica dispone de más información sobre este módulo de CYPECAD MEP.

Reguladores de segunda etapa en las instalaciones de gas para Perú

En las instalaciones de gas que CYPECAD MEP dimensiona para Perú, es posible instalar reguladores de segunda etapa para un aparato o para un grupo de estos. Es decir, después de instalar el regulador es posible disponer un tendido de tubería que alimente a uno o más equipos.

Selección de unidades de volumen, presión y energía en las instalaciones de gas para Perú

En el diálogo Datos generales (menú Obra > Datos generales) de las instalaciones de gas que CYPECAD MEP dimensiona para Perú, el usuario puede seleccionar las siguientes unidades de volumen, presión y energía que se van a emplear en el programa.

  • Volumen
    • Litros
    • Galones
  • Presión
    • Bar
    • Psi
  • Energía
    • kCal
    • Btu

Medición detallada de accesorios y piezas especiales en instalaciones de suministro de agua

A partir de la versión 2013.j, existen dos posibilidades para realizar la medición de los accesorios y piezas especiales de las instalaciones de suministro de agua que se realicen en polietileno reticulado (PE-X) o polietileno resistente a la temperatura/aluminio/polietileno resistente a la temperatura (PE-RT/Al/PE-RT). Estas dos posibilidades son:

  • Incremento del precio del tubo, en concepto de accesorios y piezas especiales
    Este tipo de medición de los accesorios y piezas especiales es el que se hace desde versiones anteriores para las instalaciones de suministro de agua realizadas con cualquiera de los materiales disponibles en el programa.
  • Medición detallada de accesorios y piezas especiales
    Este tipo de medición se ha implementado en esta versión (v.2013.j) y está disponible para los materiales indicados anteriormente. El programa contabiliza exactamente los accesorios y piezas especiales de la instalación para realizar su medición y presupuesto.

El usuario puede seleccionar uno u otro tipo de medición después de haber introducido la instalación en el diálogo Selección de materiales y equipos (menú Obra > Selección de materiales y equipos). Para ello, debe seleccionar el capítulo Instalaciones y dentro el subcapítulo Fontanería. Para cada uno de los elementos existentes de los apartados de Fontanería (con alguno de los materiales indicados) podrá seleccionar uno u otro tipo de medición.

En el listado de materiales que genera el programa se puede observar la inclusión de accesorios y piezas especiales si el usuario ha seleccionado la medición detallada.

Mejora en la representación de la envolvente térmica en planos

Se ha mejorado la representación de la envolvente térmica en los planos.

Listado de descripción de puentes térmicos lineales

Se ha implementado la generación de un listado en el que se reflejan las características y los resultados de los puentes térmicos lineales analizados.

Este listado puede obtenerse desde la solapa Estudio térmico o desde la solapa Climatización; para todas las aristas detectadas en la obra (menú Archivo > Imprimir > Listados de la obra > Descripción de los puentes térmicos lineales); o para las aristas de un recinto (menú Resultados > Visualización de puentes térmicos > seleccionar un recinto > seleccionar la solapa Puentes térmicos del diálogo que aparece en pantalla).

EN ISO 14683. Nueva norma de Aislamiento térmico en la versión internacional de CYPECAD MEP

Se ha implementado la norma de aislamiento térmico EN ISO 14683 (Thermal bridges in building construction. Linear thermal transmittance. Simplified methods and default values) en la solapa Climatización de la versión internacional de CYPECAD MEP.

Parámetros característicos de la transmisión de calor

Se ha implementado un nuevo diálogo para la gestión de los parámetros característicos de la transmisión de calor. Se trata del diálogo Parámetros térmicos, accesible desde las solapas Estudio térmico y Climatización (menú Obra > Parámetros térmicos).

Este nuevo diálogo, ofrece al usuario información sobre la normativa aplicada en el cálculo de los diferentes parámetros característicos de la transmisión de calor y le permite gestionar las distintas opciones que ofrece el programa para el cálculo de los mismos. Cada uno de los idiomas en los que CYPECAD MEP está implementado (francés, inglés, portugués, portugués para Brasil, español, español para Argentina y español para México) presenta diferentes aspectos de este diálogo, incluso, la versión internacional que se instala en cada uno de los idiomas indicado. La versión en catalán presenta el mismo aspecto que la que se instala en español.

En versiones anteriores, el usuario podía gestionar, de modo colectivo para los tipos de puentes térmicos lineales detectados, el tipo de cálculo o la asignación del coeficiente de transmisión de calor en las aristas de dichos puentes térmicos. Ahora, en el diálogo Parámetros térmicos, el usuario puede configurar y particularizar para cada tipo de puente térmico lineal el modo de cálculo de su transmitancia lineal.

Entre las opciones del diálogo Parámetros térmicos se incluye la posibilidad de activar el cálculo por análisis numérico de puentes térmicos lineales y la de definir valores de usuario en los distintos tipos de puentes térmicos lineales.

Desde versiones anteriores, el programa detecta automáticamente las diferentes uniones (aristas) entre elementos constructivos que son susceptibles de formar un puente térmico lineal. Ahora, el coeficiente de transmisión de calor en estas aristas puede obtenerse de cuatro modos diferentes en función de los datos introducidos en el nuevo diálogo Parámetros térmicos y para cada tipo de puente térmico lineal:

  • Mediante asignación de los valores propuestos por la norma de referencia
    Se asignan los valores propuestos en la norma de referencia. La norma de referencia depende del país seleccionado a la hora de crear una obra nueva.
  • Por definición manual de sus características
    Se definen mediante el botón  (Definición manual del coeficiente de transmisión térmica lineal) del diálogo "Parámetros térmicos". Su selección abre un diálogo donde es posible seleccionar tres opciones para la definición de la transmitancia lineal para cada tipo de puente térmico:
    • Nunca
      No se consideran las características térmicas del puente térmico lineal seleccionado.
    • Siempre
      Considera siempre las características térmicas que se definan para el puente térmico lineal seleccionado.
    • Valor por defecto
      Las características térmicas definidas para el puente térmico lineal seleccionado se utilizarán en el cálculo cuando no haya sido posible determinarlas bien mediante el análisis numérico (en el caso de estar activado) o bien siguiendo las especificaciones de la norma de referencia utilizada.
  • Mediante el módulo Análisis numérico de puentes térmicos lineales
    En la página Análisis numérico de puentes térmicos lineales puede obtener más información sobre el cálculo y los puentes térmicos lineales analizados por este módulo.
  • Por introducción de un ruptor térmico de forjado
    En Ruptores de puentes térmicos puede encontrar más información sobre la introducción y definición de estos elementos en CYPECAD MEP.

En el diálogo Parámetros térmicos el usuario puede definir diferentes modos de cálculo o asignar valores para los parámetros térmicos de un mismo tipo de puente térmico lineal. Para evitar duplicidades, a la hora de calcular la trasmisión de calor a través de un puente térmico, el programa sigue un orden de prioridad para la asignación de los valores de los parámetros térmicos:

  1. Presencia de ruptores de puentes térmicos de forjado
    Si el usuario ha definido ruptores de puentes térmicos se utilizan sus parámetros térmicos para el cálculo de la trasmisión de puente térmico a través del puente térmico donde se ha definido.
  2. Valor introducido manualmente con la opción "Siempre" o la opción "Nunca"
    Estos valores se pueden definir para cada tipo de puente térmico en el diálogo "Parámetros térmicos" > apartado "Definición manual del coeficiente de transmisión térmica lineal" > selección del botón  > selección del botón  de un determinado tipo de puente térmico > selección de la opción "Siempre" o "Nunca" > introducción de los parámetros térmicos.
  3. Valor calculado por el análisis numérico de puentes térmicos lineales
    Si se activa la utilización de este módulo en el diálogo "Parámetros térmicos" y para los tipos de puentes térmicos que analiza.
  4. Valor obtenido a partir de la norma de referencia
    La norma de referencia depende del país seleccionado a la hora de crear una obra nueva.
  5. Valor introducido manualmente con la opción “Valor por defecto”
    Estos valores se pueden definir para cada tipo de puente térmico en el diálogo "Parámetros térmicos" > apartado "Definición manual del coeficiente de transmisión térmica lineal" > selección del botón  > selección del botón  de un determinado tipo de puente térmico > selección de la opción "Valor por defecto" > introducción de los parámetros térmicos.

Mejoras en la exportación a IFC para más equipos de instalaciones de climatización

En la versión anterior (2013.i) se mejoró la exportación de diferentes elementos de instalaciones de climatización y de las Unidades centralizadas de climatización (excepto Rooftops). Estos elementos ya se exportaban al formato IFC (Industry Foundation Classes) desde versiones anteriores, según los estándares de dicho formato. La mejora consistió en la inclusión de materiales, colores, asignación apropiada de la entidad IFC y la inclusión de las características técnicas de los fabricantes seleccionados.

Ahora, en la versión 2013.j, se han implementado estas mismas mejoras en la exportación a IFC para los siguientes equipos de climatización:

  • Rooftops
  • Unidades no autónomas para climatización (fancoils)
  • Sistemas de expansión directa
  • Sistemas de caudal de refrigerante variable
