CYPECAD MEP

Se mejoran los planos de evacuación que genera el programa como resultado del cálculo. Ahora, los recorridos de evacuación pésimos en cada planta y sector que se reflejan en la ficha justificativa del DB SI 3 aparecen en plano con un mayor grosor de la línea, acompañados de su longitud hasta su salida de planta asociada. De esta forma, la correlación entre la documentación generada en listados y planos es directa.

En el plano en formato DXF o DWG esta información se divide en tres capas: vías de evacuación, vías de evacuación pésimas y longitudes.

Saber más
  • 2013.a

Se implementa la versión 6.0 de EnergyPlus™ en Aislamiento y Climatización de Instalaciones del edificio. De esta forma, los programas de CYPE pasan a utilizar una versión más rápida, depurada y eficaz de EnergyPlus™ -programa de simulación térmica y energética de edificios desarrollado por el Departamento de Energía de los Estados Unidos de América (DOE).

Recuerde que Aislamiento y Climatización de Instalaciones del edificio permiten la exportación a EnergyPlus™ o utilizarlo como motor de cálculo. Su utilización como motor de cálculo permite:

  • Desde Aislamiento
    • Generar listados de demanda térmica del edificio y de sus recintos
    • Generar listados de demanda energética del edificio y de sus recintos
    • Justificar el cumplimiento del CTE DB HE 1 por la opción general (puede utilizarse como herramienta al uso para los casos en los que las soluciones constructivas empleadas no puedan ser procesadas por LIDER).
  • Desde Climatización
    • Generar listados de demanda térmica del edificio y de sus recintos (con detalle de la demanda térmica de calefacción y de refrigeración).

En la página EnergyPlus™ dispone de más información sobre la utilización este programa en Aislamiento y Climatización de Instalaciones del edificio.

Saber más
  • 2013.a

En versiones anteriores, el programa importaba automáticamente los canales digitales disponibles según el término municipal seleccionado en el menú Obra > Emplazamiento. El usuario podía visualizar los datos importados en el diálogo Datos generales (ICT) (menú Obra > Datos generales). En este diálogo era posible editar el repetidor de cada canal (para seleccionar otro repetidor de entre los disponibles en una lista) e introducir otro valor de la intensidad de campo. También podía incluir la previsión de canales para los nuevos múltiples digitales (en los que era posible editar la intensidad de campo para cada canal).

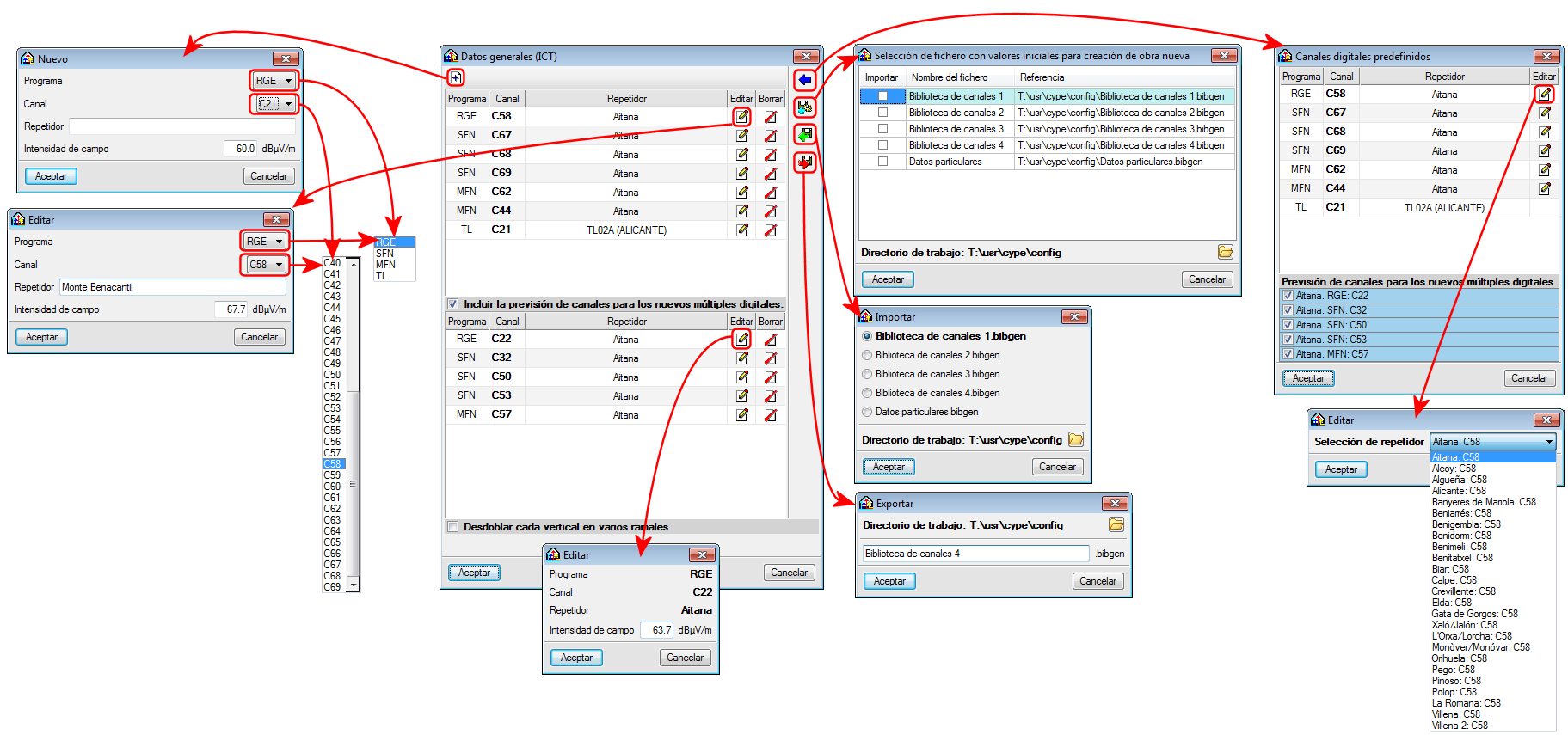

A partir de la versión 2012.m el diálogo Datos generales (ICT) (menú Obra > Datos generales) ofrece dos posibilidades para introducir la configuración de canales digitales terrestres:

  • Introducción manual de canales
    Mediante la selección del el botón , el usuario puede introducir un canal aportando como datos la selección del programa y canal, y la introducción del nombre del repetidor y la intensidad de campo deseados.
  • Importar la configuración de canales digitales disponibles según el término municipal
    Esta opción es la misma que el programa realizaba automáticamente en versiones anteriores (importación de los canales digitales disponibles según el término municipal seleccionado en el menú Obra > Emplazamiento). En la versión 2012.m se materializa mediante la selección del botón . A diferencia de versiones anteriores, el usuario tiene más herramientas para la edición de la configuración importada. Ahora es posible:
    • Añadir un canal nuevo a la lista de canales importados
      El usuario selecciona el programa y el canal del nuevo elemento, e introduce el nombre del repetidor y el valor de la Intensidad de campo.
    • Eliminar un canal de la lista
    • Editar cualquier canal (importado o añadido), donde el usuario dispone de las mismas opciones de edición que al crear un canal nuevo:
      • Seleccionar el programa.
      • Seleccionar el canal.
      • Introducir el nombre de repetidor que desee (en versiones anteriores sólo podía seleccionar uno de una lista de repetidores). Cuando el usuario pulsa el botón selecciona el repetidor para cada canal de una lista de repetidores disponibles, pero una vez importado puede editarlo para poner el texto que desee como nombre del repetidor.
      • Introducir el valor de la intensidad de campo.
    • Exportar la configuración de canales del diálogo para utilizarla en otras obras.
    • Importar una configuración de canales de las exportadas mediante la opción Exportar.
    • Seleccionar una configuración de canales de las exportadas mediante la opción Exportar, para que sea importada por defecto en obras nuevas.

Las dos posibilidades de introducción de canales (Introducción manual o Importación según término municipal) disponen de la opción Incluir la previsión de canales para los nuevos múltiples digitales y, en ambas, la previsión depende del término municipal seleccionado en el menú Obra > Emplazamiento. Esta previsión también estaba disponible en versiones anteriores y, al igual que sucedía antes, el usuario puede editar el valor de la Intensidad de campo de cada canal de la previsión.

En la versión 2012.m el usuario puede eliminar cualquiera de los canales incluidos en la previsión (cuando selecciona la opción Incluir la previsión de canales para los nuevos múltiples digitales, o después de hacerlo). En versiones anteriores la eliminación de un canal de la previsión sólo era posible en el momento en el que se activaba la previsión.

Saber más
  • 2012.m

El módulo Cálculo en paralelo con 4 procesadores permite utilizar en los programas CYPECAD, Nuevo Metal 3D y Simulación dinámica de incendios el potencial que brindan las máquinas con 4 multiprocesadores.

A partir de la versión 2012.l, este módulo también permite utilizar 6 u 8 procesadores.

Saber más
  • 2012.l

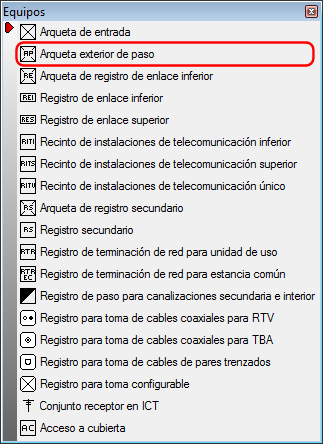

Es posible introducir una arqueta de paso en la canalización externa. Para ello, se ha implementado el elemento Arqueta exterior de paso en el diálogo Equipos (menú Instalación > Equipos). El programa comprueba la existencia de este tipo de arquetas en los siguientes casos, de acuerdo con el apartado 5.2 del anexo III del reglamento 346/2011:

  • Cada 50 m de longitud
    En caso de que la canalización externa supere esta longitud el programa muestra un mensaje de error que avisa de la obligatoriedad de introducir la arqueta.
  • En el punto de interconexión entre dos tramos rectos no alineados
    En este caso el programa muestra un mensaje de advertencia indicando esta incidencia.
Saber más
  • 2012.l

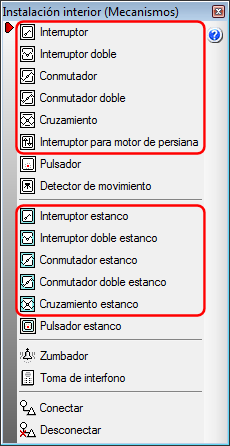

En versiones anteriores, la introducción de interruptores para la instalación interior debía realizarse mediante la selección de las opciones Interruptor o Interruptor estanco del menú Instalación > Instalación interior (Mecanismos), lo que abría otro diálogo donde se seleccionaban los diferentes tipos de interruptores que se pueden introducir. A partir de la versión 2012.l, todos los tipos de interruptores e interruptores estancos pueden seleccionarse directamente en el menú Instalación interior (Mecanismos), lo que reduce el número de menús que aparecen para su introducción.

Saber más
  • 2012.l

Se aumenta el número de equipos con descripción editable (tipo de descripción que se inició en la versión 2011.a). La versión 2012.l incorpora la posibilidad de incluir las unidades exteriores para los sistemas de caudal de refrigerante variable como equipos editables (ubicadas en el menú Instalación > Sistemas de caudal de refrigerante variable > Unidad exterior de aire acondicionado). La introducción de estos equipos (editable o del Generador de precios) implica ahora la selección de las juntas de derivación por parte del usuario. En versiones anteriores se asignaban automáticamente con la unidad exterior. El resto de elementos y equipos que intervienen en el dimensionamiento de este sistema de climatización (unidades interiores, colectores, líneas frigoríficas...) ya disponían de descripción editable.

Con la descripción editable, no sólo es posible utilizar elementos y equipos del Generador de precios, sino que el proyectista también puede definir los parámetros de equipos de cualquier marca comercial. No obstante, el número de parámetros necesarios para definir un equipo es bastante elevado. Para evitar este problema, el proyectista puede introducir un equipo a partir del Generador de precios, convertirlo en genérico y modificar sus parámetros para asimilarlos al equipo que desea introducir.

Por tanto, el programa permite introducir equipos en la instalación a partir de alguno de los siguientes casos:

  • Procedente del Generador de precios
  • Introducción manual de equipos genéricos
  • Exportación de parámetros del Generador de precios a equipos genéricos

Todos estos equipos se pueden almacenar en bibliotecas para que puedan ser utilizados en otros proyectos.

A continuación se indican los equipos que disponen de esta descripción editable:

  • Desde la versión 2011.a
    • Unidad aire-agua bomba de calor reversible, para instalación exterior
    • Unidad aire-agua bomba de calor reversible, para instalación interior
    • Unidad aire-agua de refrigeración, para instalación exterior
    • Unidad aire-agua de refrigeración, para instalación interior
    • Unidad aire-agua bomba de calor no reversible, para instalación exterior
    • Unidad aire-agua bomba de calor no reversible, para instalación interior
    • Unidad compacta agua-aire-agua bomba de calor de producción simultánea de agua fría y de agua caliente, sistema de 4 tubos, para instalación exterior
    • Fancoil de techo, sistema de dos tubos, con distribución por conductos
    • Fancoil de techo, sistema de dos tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de dos tubos, con descarga directa
    • Fancoil de cassette, sistema de dos tubos
    • Fancoil mural, sistema de dos tubos
    • Fancoil vertical de suelo, sistema de dos tubos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por conductos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de cuatro tubos, con descarga directa
    • Fancoil de cassette, sistema de cuatro tubos
    • Fancoil vertical de suelo, sistema de cuatro tubos
    • Caldera eléctrica para calefacción
    • Caldera eléctrica para calefacción y ACS
    • Caldera a gasóleo para calefacción
    • Caldera a gasóleo para calefacción y ACS
    • Caldera a gas para calefacción
    • Caldera a gas para calefacción y ACS
    • Caldera de biomasa

  • Desde la versión 2011.c
    • Rooftop sólo frío
    • Rooftop con bomba de calor
    • Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua fría
    • Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua caliente
    • Climatizadora (UTA) de baja silueta, a cuatro tubos, con batería de agua fría y batería de agua caliente
    • Climatizadora (UTA) a cuatro tubos, con batería de agua fría y batería de agua caliente
    • Grupo térmico a gasóleo
    • Grupo térmico a gas

  • Desde la versión 2011.d
    • Radiadores

  • Desde la versión 2011.e
    • Colectores para calefacción y refrigeración por suelo radiante
    • Sistema de calefacción y refrigeración por suelo radiante

  • Desde la versión 2011.h
    • Recuperadores de calor estáticos aire-aire
    • Paneles de chapa de acero

  • Desde la versión 2012.a
    • Equipos y elementos de sistemas de caudal de refrigerante variable

      • Unidades interiores
      • Cortinas de aire
      • Colector
      • Líneas frigoríficas

  • Desde la versión 2012.i
    • Emisores eléctricos
    • Sistemas de expansión directa (Splits)

  • Desde la versión 2012.j
    • Ventiladores centrífugos en línea

  • Desde la versión 2012.l
    • Unidades exteriores para los sistemas de caudal de refrigerante variable
Saber más
  • 2012.l

Desde versiones anteriores, existen dos procedimientos para asignar las cargas a los circuitos:

  • Procedimiento automático
    El usuario dispone las cargas eléctricas sueltas (sin ninguna canalización que las una) y es el programa el que crea los circuitos dependiendo de la asignación de recintos a las diferentes unidades de uso que también ha definido el usuario (menú Unidades de uso).

  • Procedimiento dirigido
    El usuario conecta las cargas que ha dispuesto mediante canalizaciones y las une a cuadros o subcuadros. El programa genera los circuitos eléctricos dependiendo de la anterior distribución y respetando la naturaleza de las cargas.

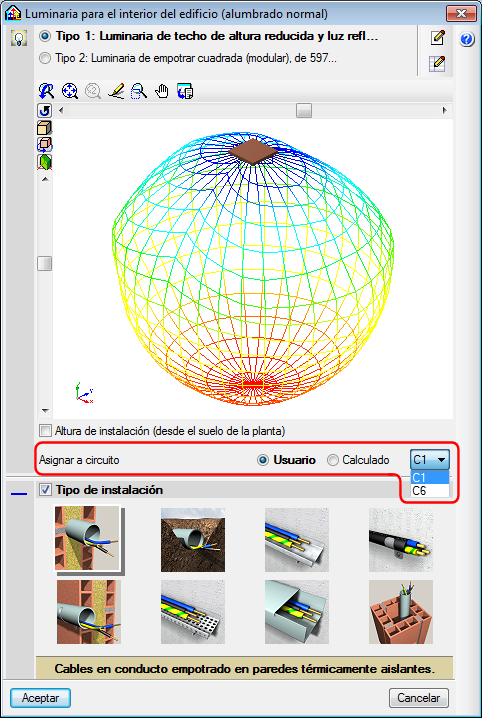

A partir de la versión 2012.k, el usuario puede editar cualquier carga del circuito y asignarla a otro circuito del mismo cuadro que sea compatible con su naturaleza. Esto es posible mediante la opción Usuario del diálogo de edición de la carga (menú Instalación > Editar > Seleccionar la carga con el botón izquierdo del ratón).

En la versión 2012.e se implementó el menú Circuitos para editar referencias de nuevos circuitos y para asignar cargas a nuevos circuitos. En la versión 2012.k se ha eliminado este menú, puesto que las posibilidades que ofrecía han sido superadas con las opciones de edición de cuadros y edición de cargas implementadas en la versión 2012.k.

Saber más
  • 2012.k

El programa Electricidad de Instalaciones del edificio compone el esquema unifilar de los cuadros y subcuadros de la instalación de manera automática: establece el número de diferenciales necesarios en función del número de circuitos pertenecientes al cuadro o subcuadro y en función de la naturaleza de sus cargas, prevaleciendo siempre el equilibrado de las fases.

A partir de la versión 2012.k, el usuario puede editar los cuadros y subcuadros para configurarlos de modo diferente a la solución calculada por el programa. Esto es posible mediante la opción Configuración de usuario del diálogo de edición del cuadro (menú Instalación > Editar > seleccionar el cuadro o subcuadro deseado con el botón izquierdo del ratón > seleccionar la solapa Cuadro). Esta opción sólo está disponible después de haber calculado la obra y su activación abre el diálogo Configuración del cuadro/subcuadro donde es posible modificar su configuración en lo que respecta a la creación y edición de circuitos, y a la distribución de los mismos en diferenciales. El programa comprobará la compatibilidad de los cambios introducidos tras aceptar el diálogo Configuración del cuadro/subcuadro o tras un nuevo cálculo.

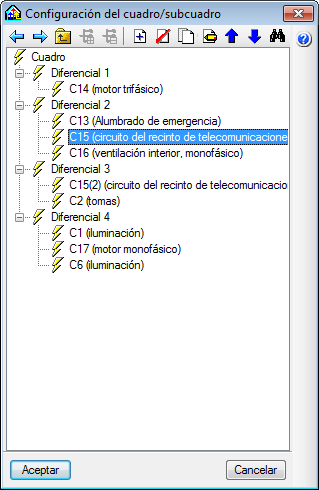

En el diálogo Configuración del cuadro/subcuadro se representa el esquema del cuadro o subcuadro seleccionado mediante un diagrama en árbol con tres ramas o niveles. En el primer nivel se encuentra el cuadro o subcuadro editado. De él parten los diferenciales en un segundo nivel y de cada uno de ellos sus respectivos circuitos en un tercer nivel.

A continuación se describen con detalle las herramientas que incluye el diálogo Configuración del cuadro/subcuadro para la edición de los diferenciales y circuitos del cuadro o subcuadro que se edita:

  • Herramientas para el desplazamiento y visualización del diagrama
    El usuario puede posicionarse en el elemento que desee del esquema en árbol seleccionándolo directamente con el botón izquierdo del ratón. También puede plegar o desplegar cada rama de primer o segundo nivel pulsando sobre el símbolo + o - de la rama que desee, o haciendo una doble pulsación con el botón izquierdo del ratón sobre ella. Además dispone de las siguientes herramientas:
    • Atrás
      Vuelve al elemento del esquema que estaba seleccionado antes del elemento actual.
    • Adelante
      Vuelve al elemento del esquema que estaba seleccionado después de utilizar la opción Atrás .
    • Arriba
      Selecciona el elemento del nivel inmediato superior al elemento actual.
    • Expandir todo
      Despliega todas las ramas que cuelgan del elemento actual.
    • Contraer todo
      Contrae todas las ramas que cuelgan del elemento actual.
  • Herramientas para la edición
    • Añadir diferencial o circuito
      Añade al cuadro o subcuadro editado un diferencial, si está seleccionado el primer nivel (Cuadro), o un circuito al diferencial, si está seleccionado el segundo nivel (Diferenciales) o el tercer nivel (Circuitos).
    • Borrar diferencial o circuito
      Elimina el elemento que se encuentra seleccionado (Diferencial o Circuito). Esta herramienta no se activa si está seleccionado el primer nivel (Cuadro).
    • Copiar diferencial o circuito
      Duplica el diferencial o circuito seleccionado.

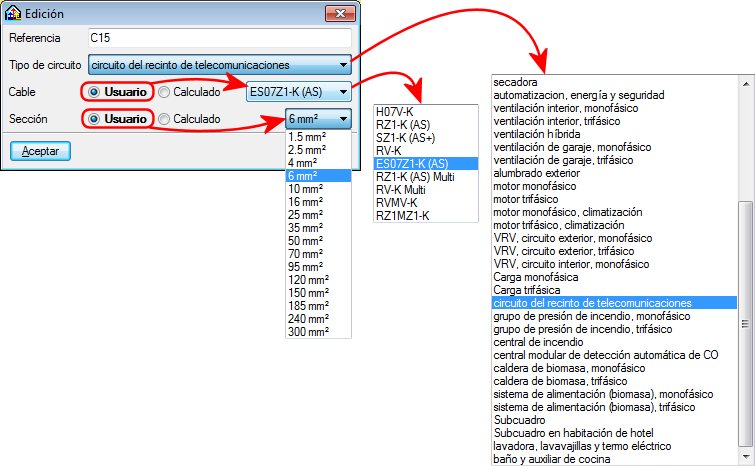

    • Editar circuito
      Esta herramienta sólo se activa si está seleccionado alguno de los circuitos del cuadro (tercer nivel). Permite editar un circuito en un cuadro de diálogo donde es posible modificar:

      • Referencia del circuitoTipo de circuitoTipo de cable
        Activando la opción Usuario es posible seleccionar otro tipo diferente al calculado.Sección del cable
        Activando la opción Usuario es posible seleccionar otra sección del cable diferente a la calculada.
      También es posible editar un circuito realizando una doble pulsación sobre el circuito deseado.
    • Subir diferencial o circuito
      Desplaza el diferencial o circuito seleccionado a la posición anterior en el esquema en árbol. Si lo que se desplaza es un diferencial, el programa cambia la numeración de la referencia de modo que siempre se visualice una numeración ordenada en el esquema en árbol. Un circuito puede desplazarse hasta pasar a formar parte del anterior diferencial.
    • Bajar diferencial o circuito
      Desplaza el diferencial o circuito seleccionado a la posición posterior en el esquema en árbol. Si lo que se desplaza es un diferencial, el programa cambia la numeración de la referencia de modo que siempre se visualice una numeración ordenada en el esquema en árbol. Un circuito puede desplazarse hasta pasar a formar parte del siguiente diferencial.
    • Buscar
      Abre un diálogo que incluye una tabla donde se representan todas las referencias de los diferenciales y circuitos del cuadro. En este diálogo se puede introducir un texto para visualizar solamente los diferenciales o circuitos cuya referencia contienen dicho texto. Si se realiza una doble pulsación sobre un elemento de dicha tabla, el diálogo se cierra y se visualiza de nuevo el diálogo Configuración del cuadro/subcuadro, donde queda seleccionado el diferencial o circuito sobre el que se ha realizado la doble pulsación.
Saber más
  • 2012.k

Desde versiones anteriores, el programa sólo permitía utilizar los ventiladores centrífugos en línea para la extracción de aire de los recintos al exterior. A partir de la versión 2012.k también se pueden utilizar para impulsión de aire del exterior hacia los recintos del edificio.

Saber más
  • 2012.k

En el programa Instalaciones del edificio, el módulo Ahorro de energía, Cumplimiento CTE DB HE 1 (integrado en la solapa Aislamiento) calcula el factor de reducción b para determinar la transmitancia térmica de las particiones interiores . Por otro lado, cuando en el módulo Cálculo de cargas térmicas de calefacción (incluido en la solapa Climatización del programa Instalaciones del edificio) se activa el cálculo mediante la la norma UNE EN 12831, también se calcula el factor de reducción b para determinar las pérdidas por transmisión de calor a través de espacios no calefactados .

.En versiones anteriores a la 2012.k, el factor de reducción b se calculaba según el apéndice E.1.3.1 del CTE DB HE 1. A partir de la versión 2012.k este factor se obtiene según la norma EN ISO 13789 , lo que conlleva una mayor precisión, tal y como se indica en el punto 8 del apartado E.1.3.1 del CTE DB HE 1. Ahora, en el cálculo del factor de reducción b se contemplan, además de los puentes térmicos planos, los puentes térmicos lineales. El módulo Ahorro de energía, Cumplimiento CTE DB HE 1 permite obtener un listado justificativo del cálculo del factor de reducción b según la norma EN ISO 13789.

Los programas Cypebat e Instalações do edifício (versiones para Francia y Portugal, respectivamente, de Instalaciones del edificio) también calculan el factor de reducción b según la norma EN ISO 13 789:2001. En el caso de la versión portuguesa (Instalações do edifício) el cálculo con la norma EN ISO 13 789:2001 es opcional.

Saber más
  • 2012.k

Se aumenta el número de equipos con descripción editable (tipo de descripción que se inició en la versión 2011.a). La versión 2012.j incorpora los ventiladores centrífugos en línea (ubicados en el menú Instalación > Sistemas de conducción de aire > Ventilador centrífugo en línea). De este modo, no sólo es posible utilizar equipos del Generador de precios, sino que el proyectista también puede definir los parámetros de equipos de cualquier marca comercial.

A continuación se indican los equipos que disponen de esta posibilidad:

  • Desde la versión 2011.a
    • Unidad aire-agua bomba de calor reversible, para instalación exterior
    • Unidad aire-agua bomba de calor reversible, para instalación interior
    • Unidad aire-agua de refrigeración, para instalación exterior
    • Unidad aire-agua de refrigeración, para instalación interior
    • Unidad aire-agua bomba de calor no reversible, para instalación exterior
    • Unidad aire-agua bomba de calor no reversible, para instalación interior
    • Unidad compacta agua-aire-agua bomba de calor de producción simultánea de agua fría y de agua caliente, sistema de 4 tubos, para instalación exterior
    • Fancoil de techo, sistema de dos tubos, con distribución por conductos
    • Fancoil de techo, sistema de dos tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de dos tubos, con descarga directa
    • Fancoil de cassette, sistema de dos tubos
    • Fancoil mural, sistema de dos tubos
    • Fancoil vertical de suelo, sistema de dos tubos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por conductos
    • Fancoil de techo, sistema de cuatro tubos, con distribución por embocaduras tubulares
    • Fancoil de techo, sistema de cuatro tubos, con descarga directa
    • Fancoil de cassette, sistema de cuatro tubos
    • Fancoil vertical de suelo, sistema de cuatro tubos
    • Caldera eléctrica para calefacción
    • Caldera eléctrica para calefacción y ACS
    • Caldera a gasóleo para calefacción
    • Caldera a gasóleo para calefacción y ACS
    • Caldera a gas para calefacción
    • Caldera a gas para calefacción y ACS
    • Caldera de biomasa

  • Desde la versión 2011.c
    • Rooftop sólo frío
    • Rooftop con bomba de calor
    • Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua fría
    • Climatizadora (UTA) de baja silueta, a dos tubos, con batería de agua caliente
    • Climatizadora (UTA) de baja silueta, a cuatro tubos, con batería de agua fría y batería de agua caliente
    • Climatizadora (UTA) a cuatro tubos, con batería de agua fría y batería de agua caliente
    • Grupo térmico a gasóleo
    • Grupo térmico a gas

  • Desde la versión 2011.d
    • Radiadores

  • Desde la versión 2011.e
    • Colectores para calefacción y refrigeración por suelo radiante
    • Sistema de calefacción y refrigeración por suelo radiante

  • Desde la versión 2011.h
    • Recuperadores de calor estáticos aire-aire
    • Paneles de chapa de acero

  • Desde la versión 2012.i
    • Emisores eléctricos
    • Sistemas de expansión directa (Splits)

  • Desde la versión 2012.j
    • Ventiladores centrífugos en línea

El número de parámetros necesarios para definir un equipo es bastante elevado. Para evitar este problema el proyectista puede introducir un equipo a partir del Generador de precios, convertirlo en genérico y modificar sus parámetros para asimilarlos al equipo que se desea introducir.

Por tanto, el programa permite introducir equipos en la instalación a partir de alguno de los siguientes casos:

  • Procedente del Generador de precios
  • Introducción manual de equipos genéricos
  • Exportación de parámetros del Generador de precios a equipos genéricos

Todos estos equipos se pueden almacenar en bibliotecas para que puedan ser utilizados en todos los proyectos que estime oportuno.

Saber más
  • 2012.j
