Es posible elegir escalas predefinidas para los planos de la instalación. Estas escalas se han configurado con los tamaños adecuados de los textos. Entre las escalas predefinidas, existe la opción Otros, que permite al usuario configurar a su gusto la escala y el tamaño de los textos.
Historial de actualizaciones
CYPECAD MEP
Escalas predefinidas en los planos
- Publicado el
- 2009.1.g
Mejoras en Iluminación
- Ampliación del catálogo de luminarias de interior
Se ha ampliado el catálogo de luminarias para interiores. Dicha ampliación puede observarse en la opción Nuevo > Punto de luz > Con luminaria, del menú desplegable Equipamiento. - Selección del tipo de lámpara en las luminarias de interior
Es posible seleccionar el tipo de lámpara de las luminarias de interior antes de seleccionar el modelo de luminaria. Esto permite una mejor clasificación del catálogo de estas luminarias (Equipamiento > Nuevo > Punto de luz > Con luminaria).
- Publicado el
- 2009.1.f
Mejoras en Climatización. Suelo radiante y refrescante
El programa optimiza la compatibilidad de otros sistemas de apoyo para reforzar su eficacia (radiadores, toalleros, emisores eléctricos, fancoils...).
- Publicado el
- 2009.1.f
Mejoras en Aislamiento. Protección frente al ruido. Cumplimiento del CTE. DB HR
- Definición de recintos genéricos
Se ha añadido una opción dentro de la definición de recintos genéricos, que permite describir cualquier recinto que esté dentro del ámbito de aplicación del CTE DB HR y que utiliza la terminología empleada en este Documento Básico. La opción se denomina Comprobaciones de aislamiento acústico (HR) y es visible cuando se edita la descripción de un recinto introducido o cuando se crea un recinto nuevo si se selecciona el grupo Resto de recintos y el tipo de recinto Otros.
La activación de la opción Comprobaciones de aislamiento acústico (HR) abre un cuadro de diálogo que permite al usuario decidir el tipo de cálculo acústico a realizar en el recinto como receptor y como emisor acústico.
En el nuevo diálogo se puede definir el recinto genérico como:- Recinto protegido
Incluye tres opciones para diferenciar restaurantes o comedores, aulas o salas de conferencias y estancias de otro tipo, lo que permite el correcto cálculo de los tiempos de reverberación exigidos en cada caso, así como el aislamiento acústico exigido ante ruido aéreo exterior. - Recinto habitable
- Recinto de zonas comunes
- Recinto de actividad
- Recinto de instalaciones
- Recinto excluido del cálculo
Se utiliza para recintos que no entren en ninguna de las categorías anteriores, y de los que no se desee cálculo acústico de ningún tipo. Por ejemplo, pueden incluirse en este tipo los recintos no habitables donde no se prevean niveles de presión sonora que pudiesen advertirse desde recintos habitables próximos.
- Recinto protegido
- Optimización del cálculo del índice de reducción acústica (RA) de elementos constructivos horizontales, según la ley de masas
Para forjados, suelos, tejados y azoteas, el programa recorre las capas que los forman, para establecer, mediante criterios de densidad mínima del material, las capas sucesivas que conforman el elemento monolítico y obtener su masa superficial. En los casos donde no se proporcione un valor de RA determinado mediante ensayo en laboratorio, el programa calcula el índice global de reducción acústica ponderado A con dicha masa superficial, conforme la ley de masas descrita en el Anejo A Terminología (CTE DB HR),.
- Publicado el
- 2009.1.f
Nuevos recursos de edición (CYPECAD e Instalaciones del edificio)
Se aumenta el número de herramientas disponibles en los recursos de edición para mejorar la calidad de los planos generados por CYPECAD e Instalaciones del edificio.
Los recursos de edición existentes en versiones anteriores permitían introducir cotas, líneas, textos, detalles y arcos. En la versión 2009.1.e, los recursos de edición se han ampliado y posibilitan la introducción de círculos, áreas rectangulares y áreas poligonales.
Las posibilidades de edición y modificación de los elementos introducidos también han aumentado. En versiones anteriores, los elementos introducidos se podían borrar, asignar (características), editar y mover (cambiar su aspecto). Ahora, también se pueden copiar, mover (cambiar su posición), girar, cambiarlos por un elemento simétrico y copiarlos como un elemento simétrico.
Además, todos los recursos de edición y sus utilidades se encuentran en una ventana flotante, donde se representan con iconos fácilmente reconocibles.
- Publicado el
- 2009.1.e
Mejoras en Climatización. Suelo radiante y refrescante

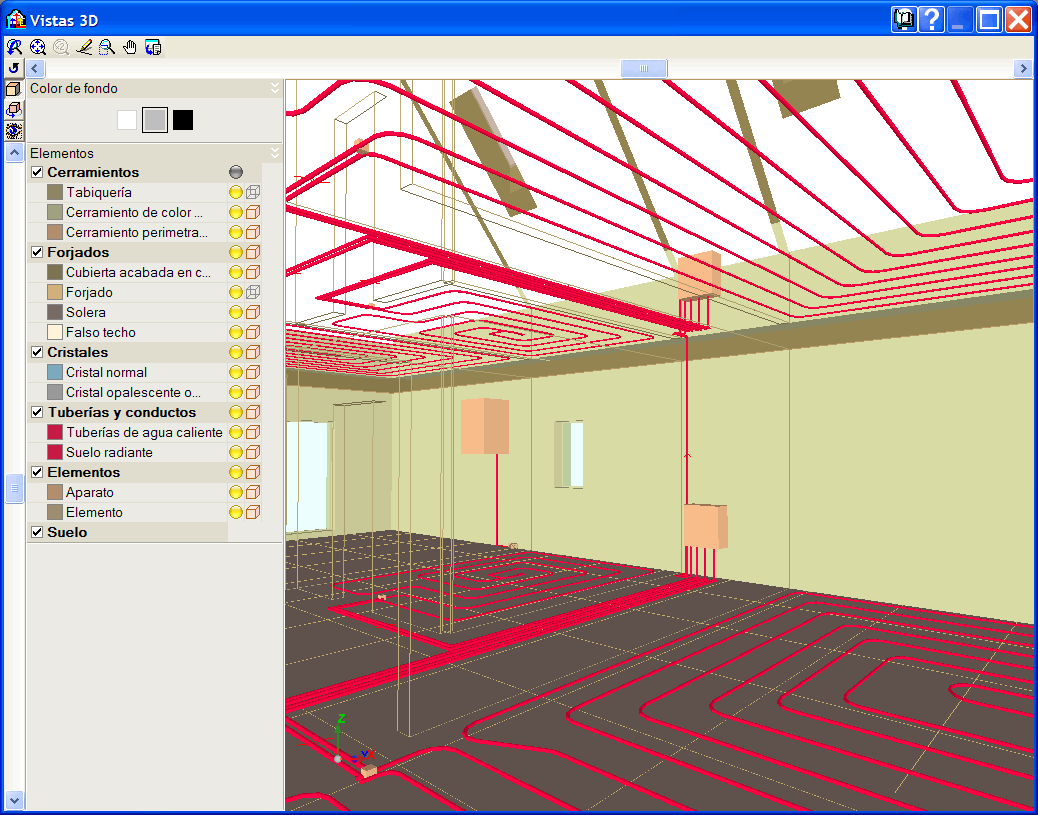

La versión 2009.1.e incorpora el nuevo módulo Suelo radiante y refrescante, integrado en la solapa Climatización del programa Instalaciones del edificio. Este nuevo módulo está concebido para diseñar instalaciones por suelo radiante según el método descrito en la norma UNE-EN 1264.
El programa compatibiliza el sistema de suelo radiante con otros sistemas de apoyo tales como radiadores, toalleros, emisores eléctricos, fancoils, etc.
El sistema de climatización por suelo radiante y refrescante puede implementarse en instalaciones individuales y colectivas conectándose a elementos productores tales como calderas eléctricas, calderas a gasóleo, calderas a gas, grupos térmicos a gasóleo, grupos térmicos a gas y unidades centralizadas de climatización (bombas de calor y enfriadoras).
En Suelo radiante y refrescante puede obtener más información sobre el funcionamiento de este nuevo módulo del programa Instalaciones del edificio de CYPE Ingenieros.
- Publicado el
- 2009.1.e
Mejoras en Salubridad. Suministro de agua DB HS 4)
- Disposición automática de arquetas en la tubería de alimentación enterrada
Se disponen arquetas de forma automática en los cambios de dirección y en las ramificaciones de la tubería de alimentación enterrada. En las arquetas dispuestas en ramificaciones, también se colocan automáticamente llaves de corte en cada ramificación. Las arquetas figuran en los planos y las llaves de corte en el esquema de la instalación, y ambas se incluyen en el presupuesto de la instalación. - Disposición automática de llaves de corte en las tubería de alimentación superficial
Se disponen llaves de corte de forma automática en todas las derivaciones de la tubería de alimentación superficial. Las llaves de corte figuran en el esquema de la instalación.
- Publicado el
- 2009.1.e
Mejoras en Salubridad. Ventilación (Calidad del aire interior DB HS 3)
El material de los conductos circulares para ventilación mecánica individual pueden definirse como acero liso además del acero helicoidal o el PVC que se podían seleccionar con anterioridad.
- Publicado el
- 2009.1.e
Mejoras en Aislamiento. Ahorro de energía. Cumplimiento del CTE. DB HE 1

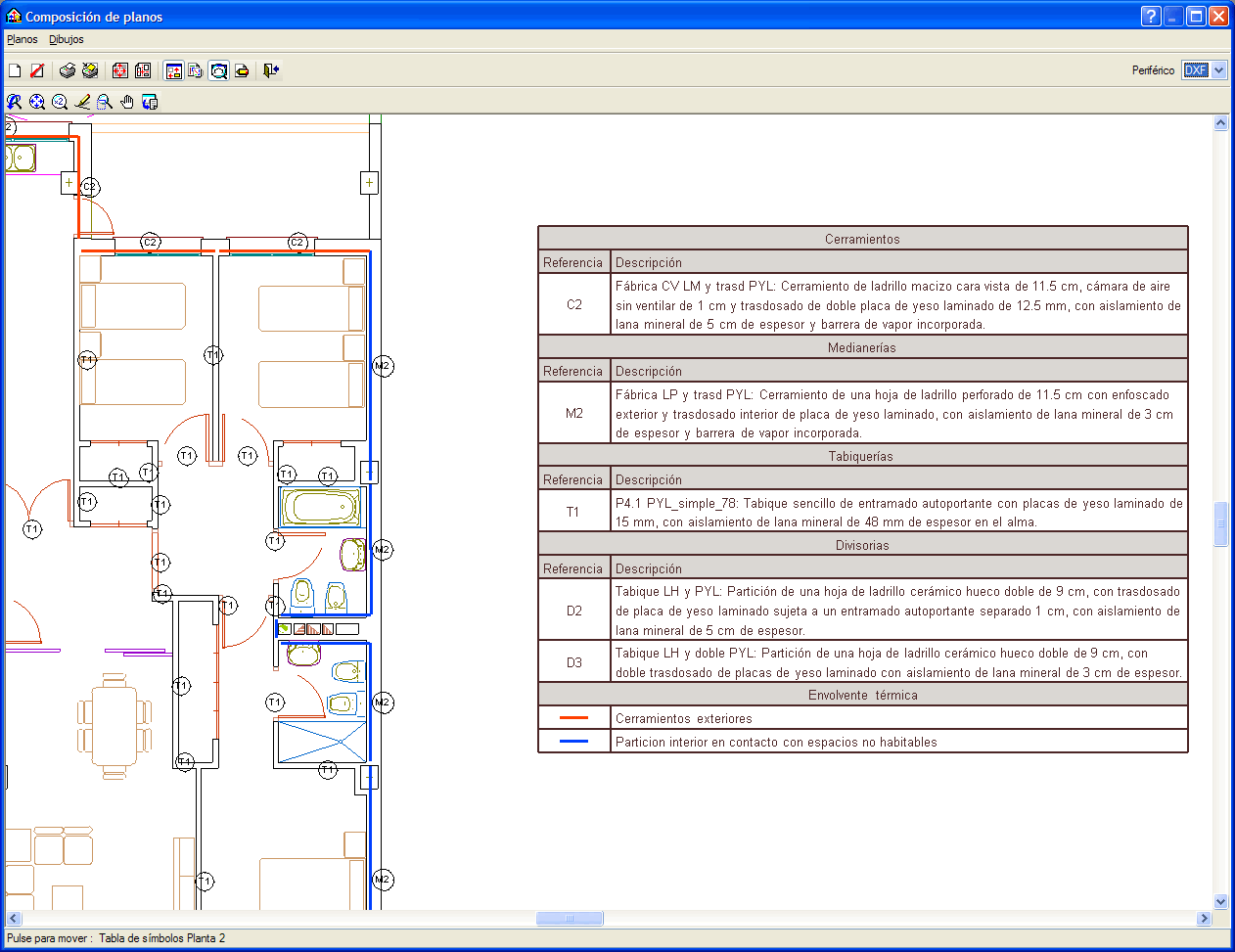

- Planos con envolvente térmica y referencias de elementos constructivos
Los planos que se generan desde la solapa Aislamiento de Instalaciones del edificio se han mejorado con importantes novedades:- Referencias de elementos constructivos
Los cerramientos, los tabiques y los muros bajo rasante tienen una referencia en el plano que se reproduce en una tabla adjunta con la descripción completa del elemento constructivo. - Envolvente térmica
En el plano se dibuja la envolvente térmica del edificio con un código de colores que se identifican en una tabla adjunta. - Leyenda de los planos
Cada plano incorpora una leyenda en modo de tabla donde se describen e identifican los elementos anteriormente citados.
- Referencias de elementos constructivos
- Publicado el
- 2009.1.e
Mejoras en Aislamiento. Protección frente al ruido. Cumplimiento del CTE. DB HR (nuevo módulo)
La versión 2009.1.e incorpora un nuevo módulo: Protección frente al ruido CTE DB HR + NBE CA-88. Este módulo es el primer software capaz de analizar automáticamente el cumplimiento del DB HR del CTE según la opción general de cálculo descrita en dicho documento básico del CTE.
Protección frente al ruido CTE DB HR + NBE CA-88 está integrado en la solapa Aislamiento del programa Instalaciones del edificio y con él, el usuario puede verificar el cumplimiento del aislamiento acústico de un edificio con cualquiera de las dos normas siguientes:
- DB HR Protección frente al ruido del CTE
El Documento básico HR del CTE está en vigor desde el 24 de octubre de 2007 y su obligatorio cumplimiento está previsto para el 24 de abril de 2009 según el Real Decreto 1675/2008, de 17 de octubre (fecha prorrogada de la indicada en el Real Decreto 1371/2007, de 19 de octubre).
Con la selección del DB HR Protección frente al ruido del CTE el programa realiza el diseño y verificación del aislamiento acústico a ruido aéreo y ruido de impactos, de los recintos habitables y protegidos del edificio, y de los tiempos de reverberación y áreas mínimas de absorción acústica en los recintos pertinentes, mediante la opción general de cálculo descrita en el Documento Básico HR Protección frente al ruido, correspondiente al modelo simplificado de cálculo de la norma UNE EN 12354, partes 1, 2 y 3. - NBE CA-88 Condiciones acústicas de los edificios
La NBE CA-88 es la norma anterior al DB HR del CTE y estará fuera de aplicación el 24 de abril de 2009, día a partir del cual será de obligatorio cumplimiento la nueva norma (DB HR Protección frente al ruido del CTE).

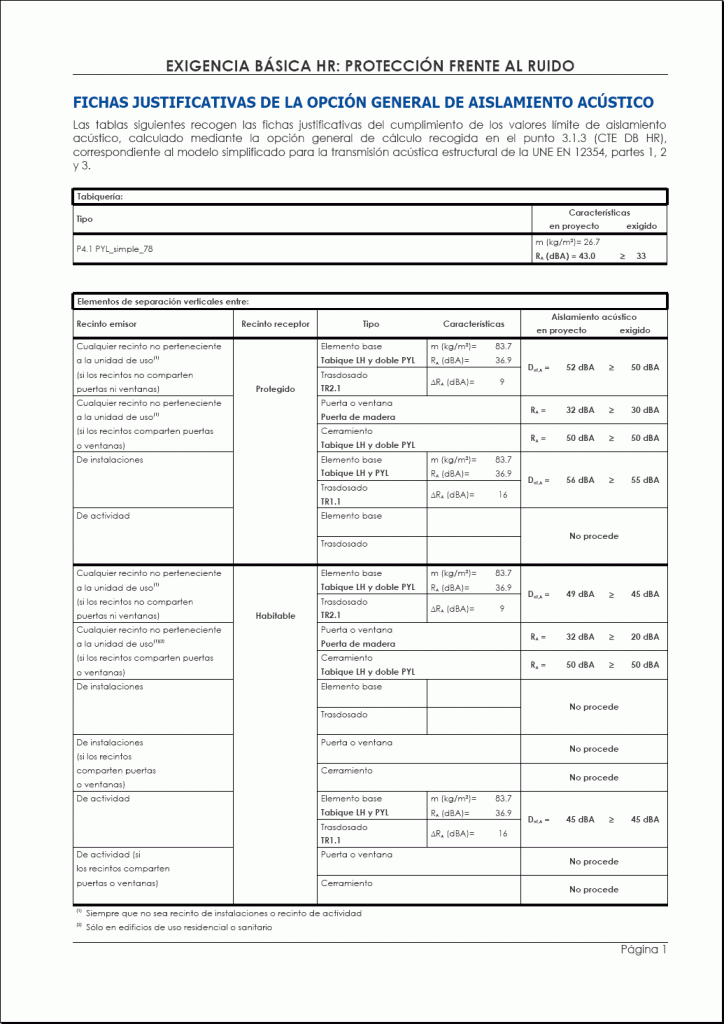

Con la selección de la NBE CA-88 Condiciones acústicas de los edificios, el programa obtiene las fichas justificativas del cumplimiento de dicha norma.
En Protección frente al ruido CTE DB HR + NBE CA-88 puede obtener una amplia información sobre el funcionamiento de este nuevo módulo perteneciente al programa Instalaciones del edificio de CYPE Ingenieros.
- Publicado el
- 2009.1.e
Mejoras en Iluminación
- Mejora en la presentación de los resultados:
- En pantalla, tras calcular:
- Tamaño real de las luminarias. El programa representa a tamaño real las luminarias introducidas. De este modo, el usuario puede realizar una correcta valoración del diseño introducido.
- Descripción de luminarias. En el cuadro que aparece cuando el usuario posiciona el cursor sobre una luminaria, se incluyen sus características principales.
- En planos:
- Tamaño real de luminarias. Cada luminaria se representa en planta con su tamaño real y se asocia a un símbolo que se describe en la leyenda del plano.
- Valores de cálculo pésimos. En los planos de cada planta del edificio introducido se indica la ubicación de los puntos con los valores de cálculo pésimos de las siguientes comprobaciones del DB HE 3 y del DB SU 4:
- Índice de deslumbramiento unificado (UGR).
- Iluminancia horizontal en el suelo a lo largo del eje central de las vías de evacuación.
- Iluminancia horizontal en el suelo a lo largo de la banda central de las vías de evacuación.
- Iluminación horizontal en los puntos en los que están situados los equipos de seguridad.
- Leyenda con tipos de luminaria y simbología de valores de cálculo pésimos. En los planos de cada planta aparece una leyenda con la siguiente información:
- Simbología, descripción y número de cada tipo de luminaria (normal y de emergencia).
- Simbología y valor de los puntos con los valores de cálculo pésimos.
- Altura de las luminarias.
Se permite indicar un valor numérico de la altura de las luminarias diferente al que el programa asume por defecto (altura de techo o falso techo).
- Publicado el
- 2009.1.d
Mejoras en Ventilación. (Calidad del aire interior DB HS 3)
- Carpinterías exteriores clase 1
El programa considera como aberturas de admisión las juntas de abertura de las carpinterías exteriores de clase 1 tal y como se indica en el apartado 3.1.1.c del DB HS 3 del CTE. El programa tiene en cuenta los ensayos indicados en la norma UNE EN 12207:2000 para estimar el caudal de aire que permiten dichas juntas de abertura.
- Publicado el
- 2009.1.d
