CYPECAD MEP

Nueva opción Guardar como

En las versiones anteriores de los programas de CYPE Ingenieros ya era posible hacer duplicados de las obras (menú Archivo > Gestión de archivos > seleccionar la obra > opción Copiar). En la versión 2009.1 aparece la nueva opción Guardar como del menú Archivo, que permite hacer duplicados de las obras con mayor comodidad.

Exportar todos los planos a un solo fichero DXF o DWG

Es posible incluir todos los planos seleccionados en un único fichero cuando se seleccionan para exportar a DXF o DWG mediante el botón  (Imprimir todos). Tras seleccionar este botón, y si existen varios planos, el programa permite al usuario elegir que la exportación genere un solo fichero DXF o DWG, o que genere tantos ficheros como planos existan.

Cuando se exportan todos los planos a un único fichero o cuando sólo existe un plano para exportar los programas de CYPE Ingenieros permiten abrir automáticamente el DXF o DWG generado con el programa de CAD que el usuario tiene asociado a la extensión DXF o DWG en su sistema operativo.

Añadir todos los planos a un fichero existente DXF o DWG

Es posible añadir planos a los dibujos de un fichero DXF o DWG ya existente. Para esto deben cumplirse dos requisitos:

  • Que se exporten a un único fichero DXF o DWG (si se selecciona un plano para exportar, si sólo hay uno, o si se utiliza la opción Todos los planos en un único fichero).
  • Que el DXF o DWG a generar tenga el mismo nombre que el que ya existe.

En este caso, el programa advierte al usuario que ya existe un fichero con el mismo nombre y le ofrece la posibilidad de reemplazarlo, de añadir planos al actual o de cancelar la operación.

Vistas 3D más rápidas y animación al cambiar la vista 3D

El movimiento de las vistas 3D es más rápido. Además el cambio de la vista 3D es progresivo tras realizar un zoom con el botón  (zoom marcando sobre la pantalla) o tras seleccionar una vista 3D predefinida con el botón ; de modo que se recrea un movimiento de la cámara para alcanzar la nueva posición.

Desactivación completa o vista alámbrica de elementos en la vista 3D

La visibilidad de un elemento de la vista 3D puede desactivarse por completo o visualizarse en modo alámbrico. Esta visibilidad se configura en el menú que aparece tras seleccionar el botón  (Elementos). En dicho menú aparece una lista de elementos representados en la vista 3D con dos iconos a la derecha de cada uno de ellos:  y .

  • Activando  desaparece por completo el elemento correspondiente. Se oculta progresivamente
  • Activando  desaparece la vista sólida del elemento correspondiente, aunque permanece su vista alámbrica.

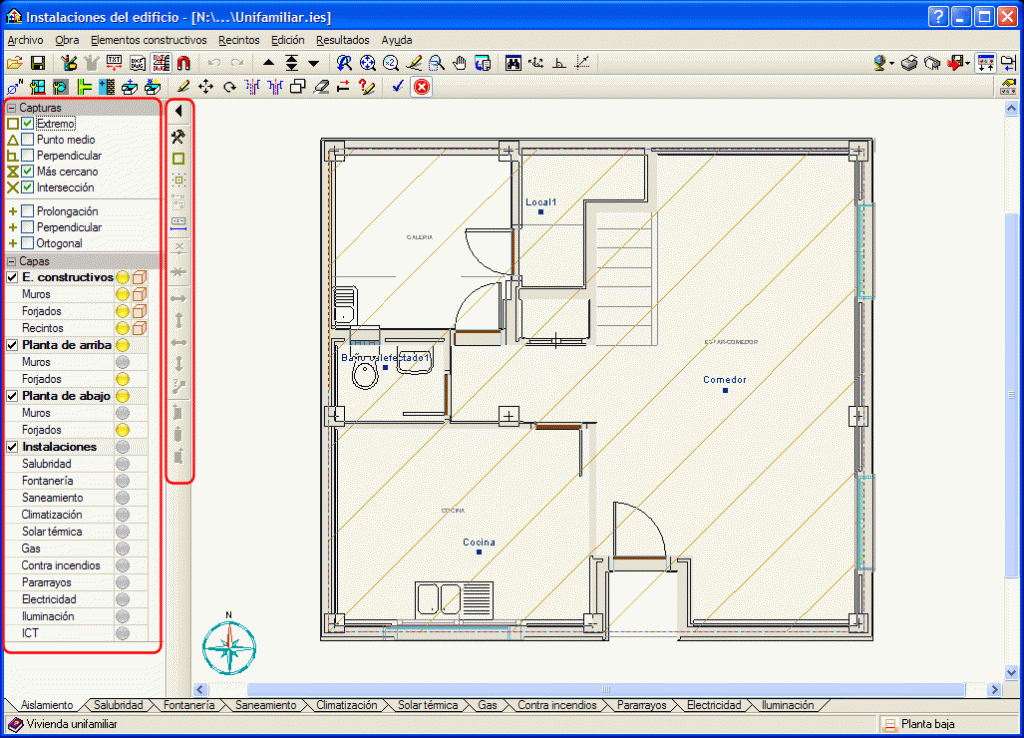

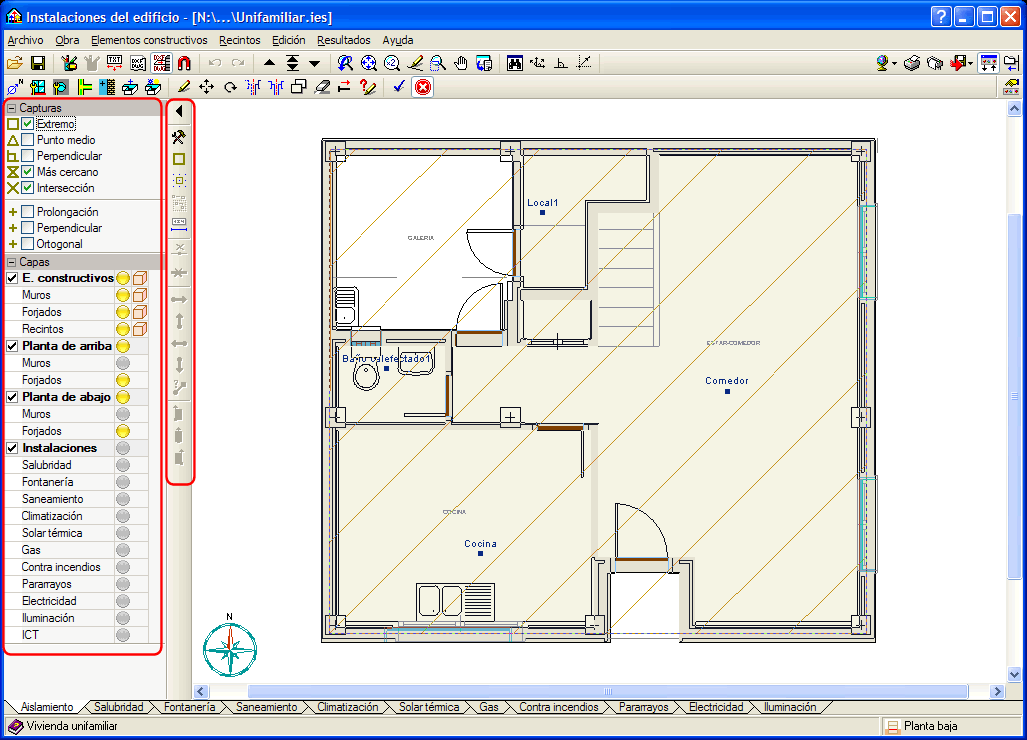

En la versión 2009.1 de Instalaciones del edificio se ha implementado una nueva barra lateral, asociada a una banda desplegable, donde se sitúa la nueva gestión de edición del programa de Instalaciones del edificio.

En la barra lateral aparecen los accesos directos a la gestión de referencia a objetos, la edición de acotación, orientación de elementos introducidos y justificación de cerramientos.

La presencia permanente de estas opciones permite acudir a ellas de manera inmediata, en cualquier momento de la edición o creación de elementos en el programa, con la consiguiente reducción del tiempo empleado en la definición del edificio.

En la banda desplegable asociada a la nueva barra lateral, aparecen, organizados en paneles (dinámicos) minimizables, tanto la configuración de capturas a objetos, como la nueva gestión de capas del programa.

Esta gestión de capas divide la información a mostrar en la planta actual en:

  • Elementos constructivos de la planta, distinguiendo entre elementos constructivos verticales (cerramientos, tabiques y muros); elementos constructivos horizontales (suelos, forjados y cubiertas) y recintos introducidos.
  • Elementos de la instalación actual, separando en capas distintas los equipos introducidos (nudos de consumo, maquinaria y elementos aislados de las instalaciones); tendidos de cableado y tuberías de las diversas instalaciones; conductos de ventilación y áreas de cálculo (recorridos de evacuación y áreas de cobertura para los cálculos eléctricos, hidráulicos, lumínicos y pluviométricos).
  • Elementos constructivos de las plantas superior e inferior, distinguiendo elementos horizontales y verticales de las plantas colindantes a la seleccionada.
  • Elementos del resto de instalaciones, mostrando en cualquier pestaña de trabajo, los elementos correspondientes a todas las instalaciones introducidas en el programa, distinguiendo cada módulo del programa por separado.

Para los elementos constructivos y de la instalación actual, se muestra un icono asociado a cada capa, que permite activar o desactivar la visualización de dicha capa, y, en caso de estar activa, muestra un segundo icono que permite la atenuación de la misma, llevando a la capa a un segundo plano, mostrado en colores más suaves, que no permite la captura de objetos pertenecientes a la capa.

Los elementos pertenecientes a instalaciones distintas a la seleccionada, se muestran directamente de manera atenuada, sin permitir capturas entre objetos, de modo que supongan una guía visual para la instalación actual, sin incomodar con ello la introducción de datos.

Los elementos de las plantas superior e inferior sí permiten la captura de objetos, suponiendo una importante ayuda en la definición de plantas o elementos similares a sus colindantes verticalmente.

En cada instalación, el programa recuerda la configuración de capas del usuario, y, si se intenta introducir un elemento perteneciente a una capa desactivada, ésta se activa para la introducción, bloqueándose además, para pasar al estado inicial una vez se ha terminado la edición de ese tipo de elementos.

Esta gestión de capas, común para todas las instalaciones del programa, permite en cada una de ellas la visualización, o no, de cualquier elemento definido a lo largo del desarrollo y modelado de las instalaciones del edificio; y su fácil e intuitiva aplicación permite el cálculo y diseño del edificio de una manera más cómoda y práctica, asemejándose al habitual uso de capas de dibujo de los programas de CAD tradicionales.

  • Optimización de planos y listados. Se ha mejorado la generación de planos de la instalación interior de fontanería con una descripción más resumida de los elementos que la componen. Esto implica que en las tablas justificativas de cálculo que se muestran en el proyecto generado existe menos división de tramos de tuberías.
  • Elección del material para conducto vertical de extracción para instalación individual de ventilación mecánica. Tras calcular la instalación, el proyectista puede seleccionar el material de estos tipos de conductos y elegir entre tubos de PVC y tubos metálicos.
  • Conducto vertical formado por piezas prefabricadas. Se ha añadido un nuevo tipo de conducto vertical formado por piezas prefabricadas disponible para instalaciones de ventilación mecánica e híbrida.
  • Admisión de aire exterior para ventilación en Lucernarios. Los lucernarios son considerados como un hueco más en lo que respecta a la admisión de aire exterior del mismo modo que sucede con las ventanas.
  • Nuevos diámetros en conductos circulares. Se han añadido nuevos diámetros a la serie de conductos circulares, hasta llegar a un diámetro máximo de 1500 mm.
  • Optimización de la exportación a LIDER. Se reduce el número de elementos singulares que definen el edificio en el fichero generado en la exportación a LIDER. Esto implica una disminución del tamaño del fichero exportado y un menor tiempo de cálculo en LIDER, así como una mayor compatibilidad con el fichero que LIDER exporta a CALENER GT.
  • Sistemas de instalación de las Derivaciones Individuales. En el mismo edificio, el usuario puede optar por tres sistemas de instalación de Derivaciones Individuales de entre los cuatro disponibles (Superficial, Enterrado, Empotrado y por Conducto de obra de fábrica). En versiones anteriores ya existían estos sistemas, pero el programa sólo permitía elegir un único tipo para todas las Derivaciones Individuales del edificio.

    Esta elección puede realizarse en el diálogo Derivación individual -menú Obra > Datos generales > botón Derivación individual.
  • Hidrantes. Es posible introducir hidrantes exteriores de columna seca, columna húmeda o bajo nivel de tierra. La misma obra puede disponer de los tres tipos de hidrantes. El programa indica su posición en los planos de la instalación contra incendios y los incluye en el presupuesto de la misma.

    Los hidrantes exteriores se pueden seleccionar en el mismo diálogo flotante en el que se encuentran el resto de elementos de la instalación contra incendios -menú Equipamiento > Nuevo.
  • Presión mínima editable en instalación interior de gas. El usuario puede elegir entre dos opciones en relación a la presión mínima que ha de tener cualquier consumo de la instalación interior de gas de modo que se dimensione toda la instalación del edificio teniendo en cuenta dicha premisa. Estas dos opciones son:
    • El programa dimensiona la instalación considerando que la presión mínima en la entrada de gas a cualquier aparato de la instalación interior sea la indicada en el apartado 3.5 de la norma UNE 60670-4.
    • El usuario indicar un valor para la presión mínima en la entrada de gas a cualquier aparato de la instalación interior comprendido entre 17,01 mbar y 19,50 mbar. De este modo, es posible dimensionar correctamente una instalación con aparatos que requieren una presión mínima de funcionamiento superior a la exigida por la norma.

La presión mínima de la instalación interior de gas puede definirse en el diálogo Datos generales (menú Obra > Datos generales)

  • Ventilador de extracción en zona de riesgo. El usuario puede seleccionar dos tipos de ventiladores de garaje para extracción:
    • Ventilador de garaje para extracción inmerso en zona de riesgo.
    • Ventilador de garaje para extracción exterior a la zona de riesgo.
  • Edición de ventiladores de garaje. Se permite editar las características de los ventiladores de garaje (de extracción y de impulsión) mediante la opción Editar del menú Instalación.
  • Edición de los extractores para ventilación adicional en cocinas. Es posible editar las características de los extractores para ventilación adicional en cocinas, en el cuadro de diálogo que aparece tras editar los parámetros de cálculo del HS 3 Calidad del aire interior  (diálogo Datos generales -menú Obra > Datos generales).
  • Edición de las dimensiones de conductos rectangulares. Se pueden editar y fijar las dimensiones de los conductos rectangulares mediante la opción Editar del menú Instalación. En caso de fijarlas, el programa no las variará durante el proceso de cálculo, pero sí emite un aviso si el conducto necesita mayores dimensiones para el correcto funcionamiento de la instalación de ventilación.
  • Cocina americana. Si en un recinto tipo Salón/Comedor el usuario introduce un extractor para ventilación adicional en cocinas, el programa supone que se trata de un Salón/Comedor con Cocina americana, por lo que permite introducir en el recinto definido como Salón/Comedor aberturas de extracción a través de conducto que se conectan a los aspiradores de ventilación híbrida o mecánica.

El programa de Instalaciones del edificio de CYPE Ingenieros ha realizado una serie de cambios en el programa de Climatización y Solar térmica para adaptarse al nuevo Reglamento de Instalaciones Térmicas en los Edificios (RITE) según el Real Decreto 1027/2007, de 20 de julio.

Los cambios que han afectado al programa Climatización han sido indicados en el apartado Instalaciones del edificio. Climatización (Nuevo RITE). Los que afectan al programa Energía solar térmica se detallan a continuación:

  • Referencias a la antigua normativa. El proyecto de energía solar térmica se ha adaptado al nuevo RITE modificando las referencias a la antigua normativa y sustituyéndolas por la actual.
  • Dimensionamiento. El dimensionamiento se ha modificado para cumplir únicamente con documento básico HE 4 Contribución solar térmica de agua caliente sanitaria del CTE. Por tanto, desaparecen las comprobaciones realizadas para el cumplimiento del antiguo RITE.
  • Esquemas de principio. Se han mejorado los esquemas de principio de las instalaciones añadiendo nuevos elementos a las mismas.
