La versión 2007.1.f incorpora el nuevo módulo Energía solar térmica al programa Instalaciones de edificios. Este módulo está concebido para proyectar una instalación de energía solar térmica, de uso individual o colectivo, para la producción de agua caliente sanitaria según lo indicado en el Documento Básico Ahorro de energía HE 4 del Código Técnico de la Edificación -Contribución solar mínima de agua caliente sanitaria- (DB HE 4 del CTE), de obligada aplicación desde el 29 de septiembre de 2006.
El diseño de la instalación realizado por el programa incluye:
Dimensionamiento de los elementos que componen la instalación: captadores solares (superficie de captación, inclinación óptima, fracción solar...), interacumuladores (volumen de acumulación) y sistema de conducción de agua (diámetros de tuberías, grupos de presión...).

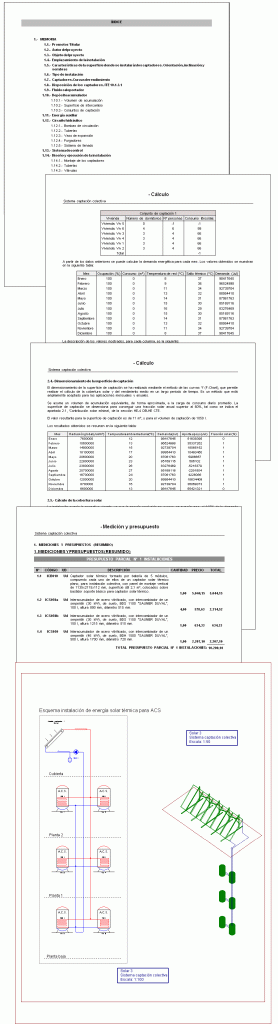

Redacción del proyecto de la instalación constituido por memoria, anejo de cálculo, pliego de condiciones, medición y presupuesto, planos y esquemas.
Elaboración de planos y del esquema de principio de la instalación imprimibles desde el módulo Energía solar térmica, o exportables a los formatos de dibujo DXF y DWG.
Generación del presupuesto y medición imprimible desde el módulo Energía solar térmica, o exportable a Arquímedes y al formato de intercambio estándar FIEBDC-3. (Para imprimir o exportar la medición y el presupuesto de la instalación es necesario disponer de permisos en la licencia para utilizar la conexión con algún Generador de Precios).
Generación del Cuadro de Materiales imprimible desde el módulo Energía solar térmica.
Para la introducción de datos el usuario debe tomar una serie de decisiones globales de proyecto consistentes en:

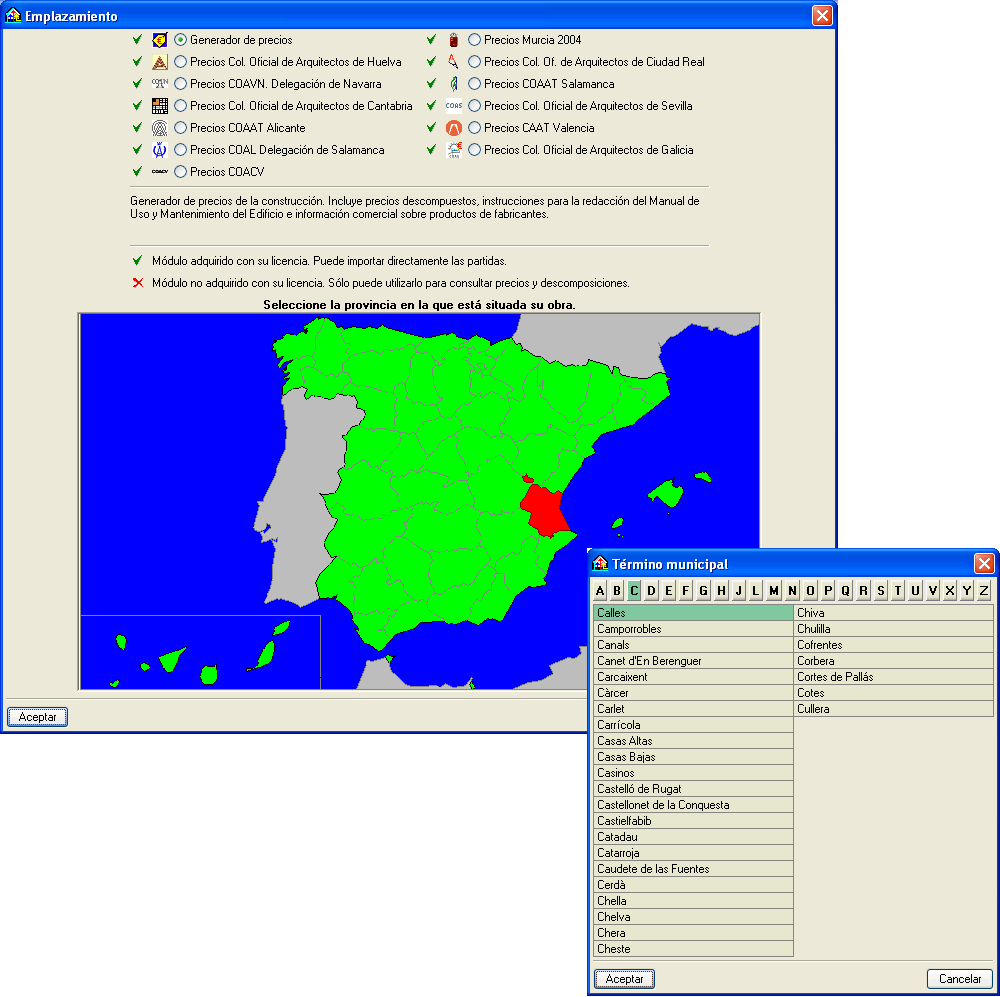

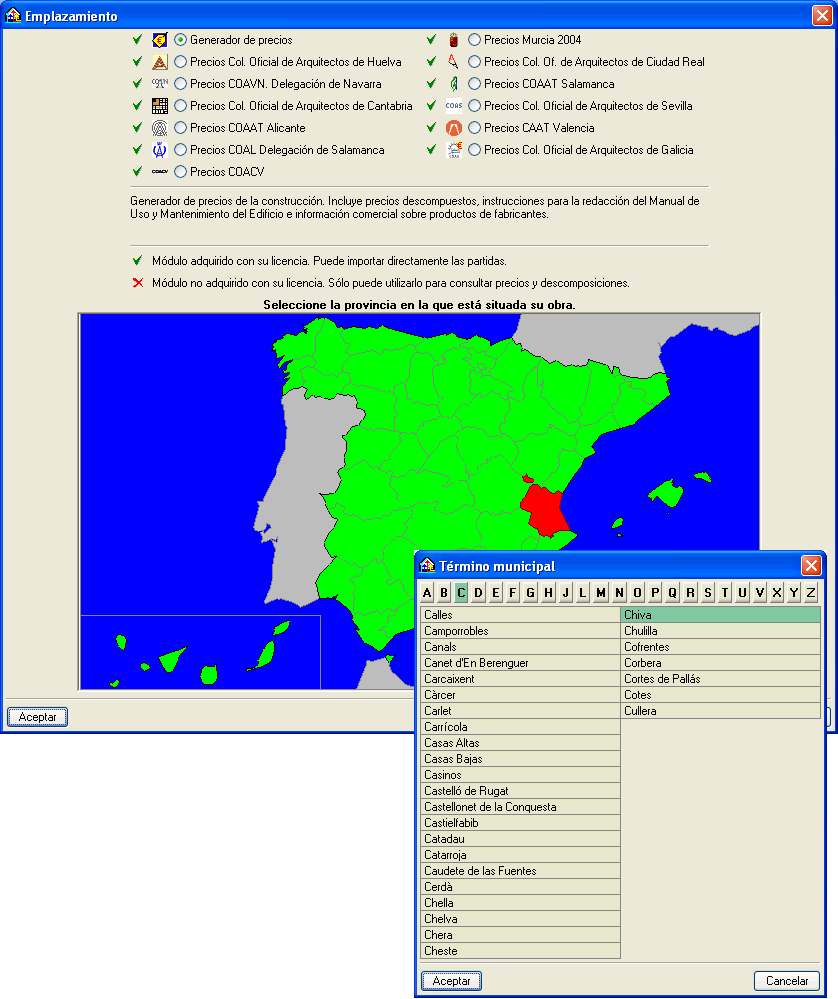

Selección del término municipal donde se encuentra la edificación.

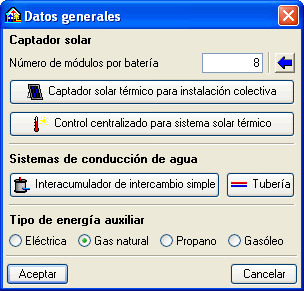

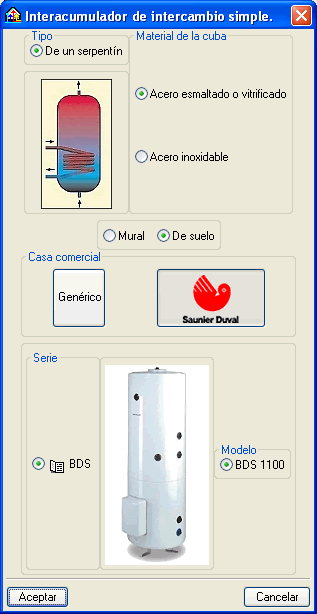

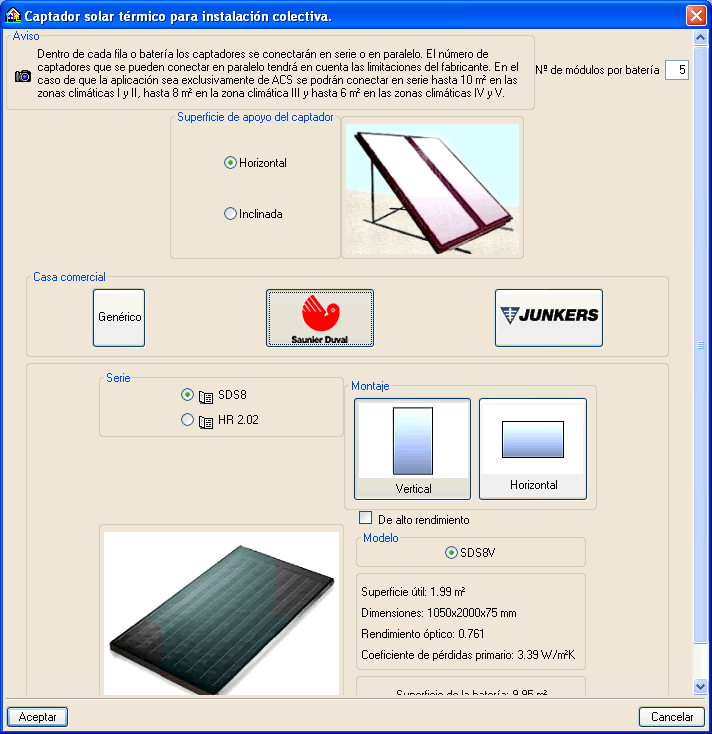

Elección del tipo o marca comercial de los captadores solares, interacumuladores, tuberías y tipo de energía auxiliar.
Orientación de la instalación.
Posicionamiento de los elementos componentes de la instalación.
A partir de aquí, el programa obtiene automáticamente las condiciones climáticas y dimensiona los elementos que la componen.

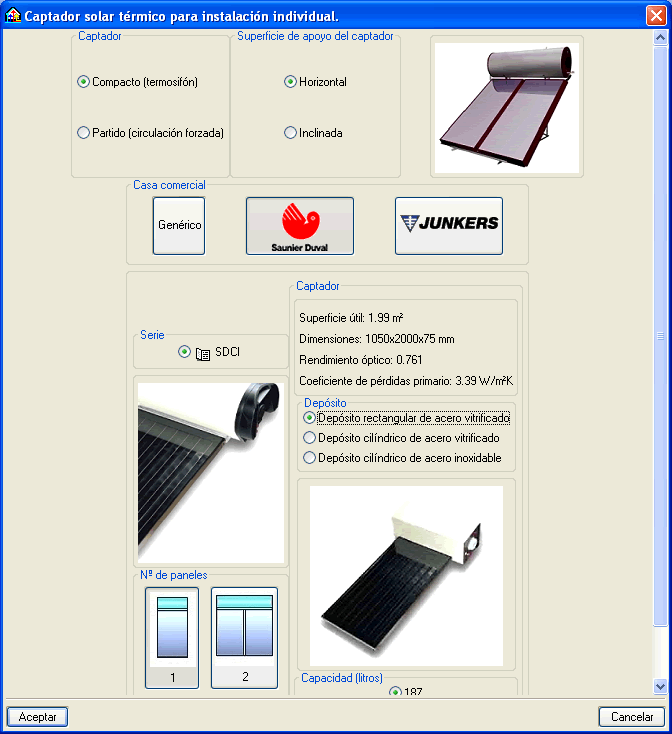

Para viviendas unifamiliares el programa permite seleccionar captadores compactos (termosifón) y captadores con sistema partido (circulación forzada).

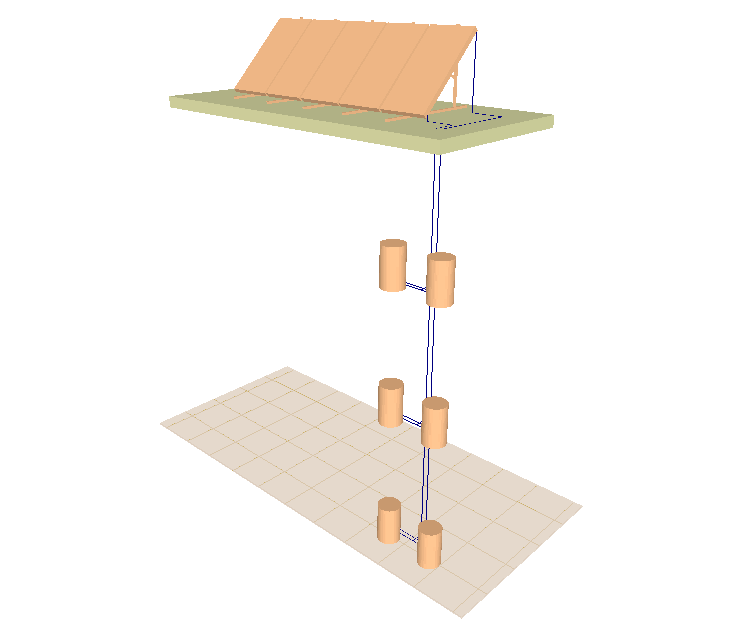

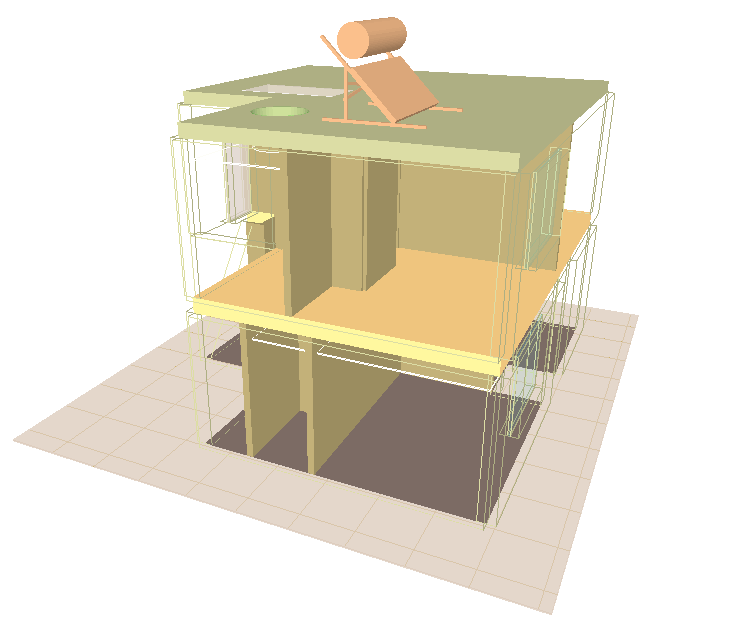

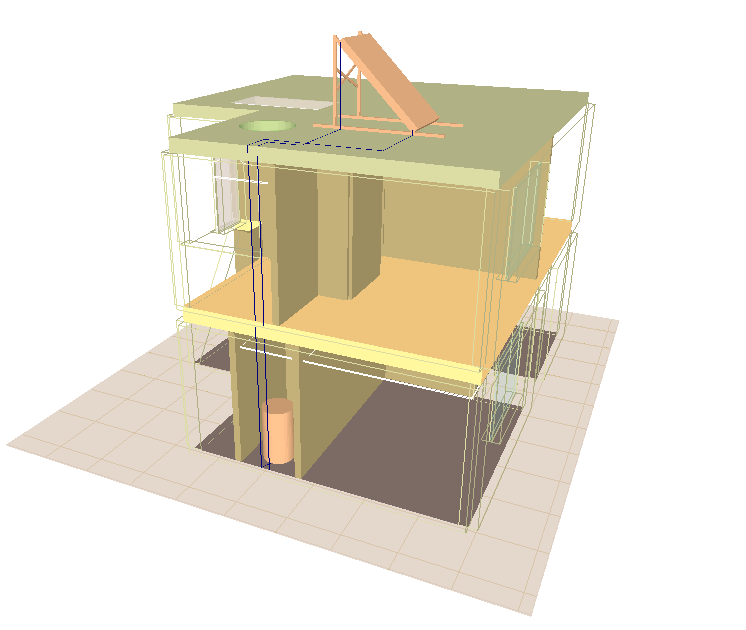

El módulo Energía solar térmica permite obtener vistas 3D de la instalación combinadas con los cerramientos y tabiquerías en el caso que se hayan definido en el módulo Climatización y aislamiento o en el propio módulo Energía solar térmica.
El módulo Climatización y aislamiento de Instalaciones de edificios incorpora una serie de novedades encaminadas a ampliar las prestaciones del programa.
Se corrigen diversos aspectos relacionados con la geometría del edificio a la hora de exportar al programa LIDER.
En Climatización y aislamiento es posible introducir cubiertas inclinadas.
En Climatizacióny aislamiento se implementa la biblioteca de materiales del programa LIDER.
En Climatizacióny aislamiento se añade, según apartado G.1.2.2 del documento básico HE del CTE, el valor 0,05 a la humedad relativa interior, como margen de seguridad para el cálculo de condensaciones.
Cubiertas inclinadas

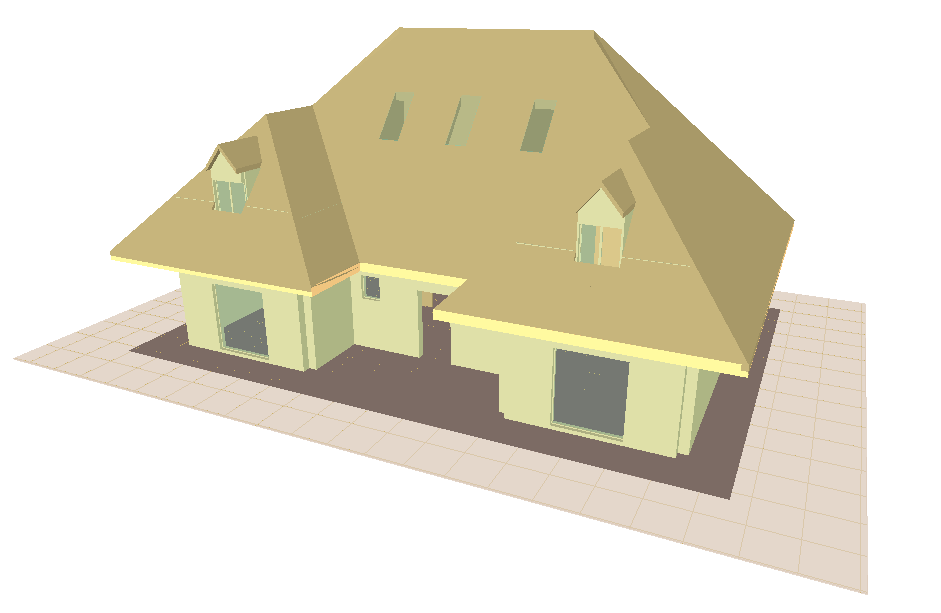

La versión 2007.1.f de Climatización y aislamiento permite introducir cubiertas inclinadas. De este modo, la modelización del edificio es más próxima a la realidad.
La introducción de los elementos constructivos (muros, particiones, forjados y huecos) se ha unificado en el mismo menú flotante.
En este menú aparecen dos herramientas nuevas utilizadas para introducir cubiertas inclinadas y para asignarles su pendiente.

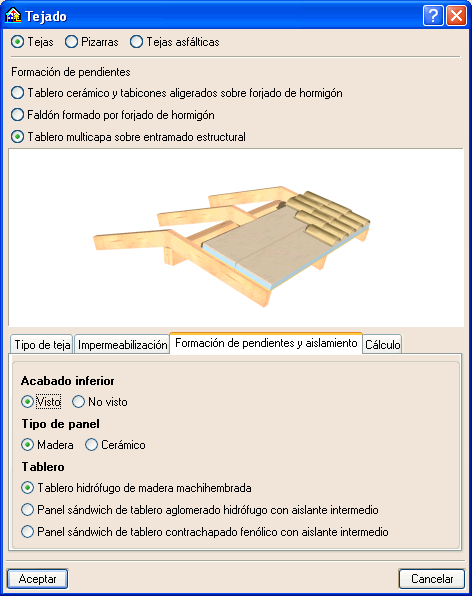

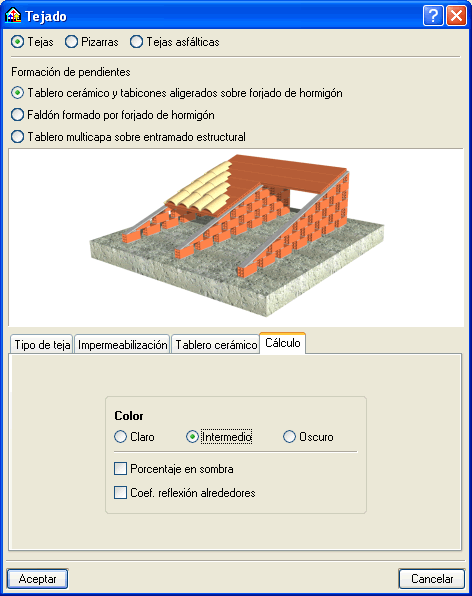

Las cubiertas inclinadas pueden ser de tres tipos:
Tablero cerámico y tabicones aligerados sobre forjado de hormigón.

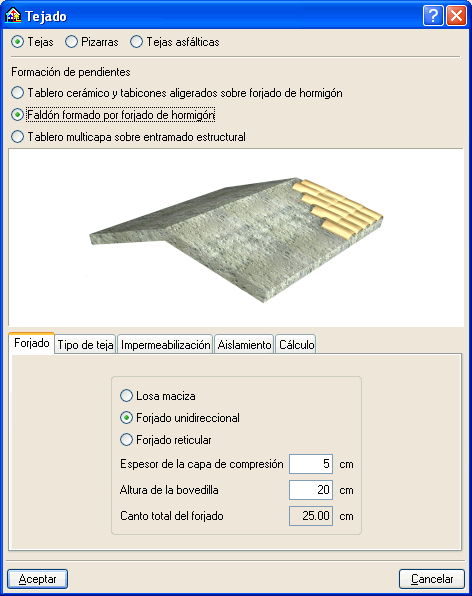

Faldón formado por forjado de hormigón.
Tablero multicapa sobre entramado estructural.
En estos tipos de cubiertas inclinadas el usuario puede definir el tipo de teja, la impermeabilización, el tipo de aislamiento, y otras características que también afectan al cálculo de las cargas térmicas (color de tejas, porcentaje en sombra, coeficiente de reflexión de alrededores...).

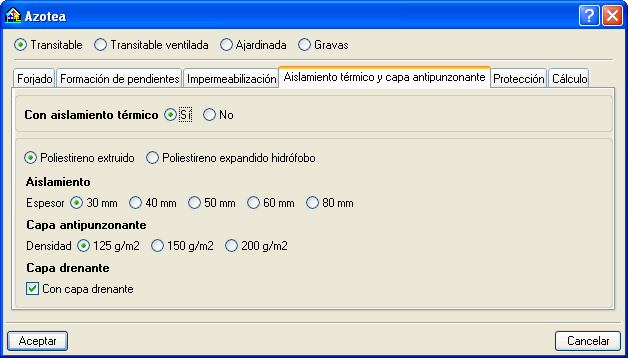

Descripción de azoteas y cubiertas inclinadas
Del mismo modo que se pueden editar las características de las cubiertas inclinadas, en esta versión del programa, se han implementado unos cuadros de diálogo donde se reúnen las características de las azoteas (tipo de forjado, formación de pendientes, impermeabilización, aislamiento térmico y capa antipunzonante, protección...).

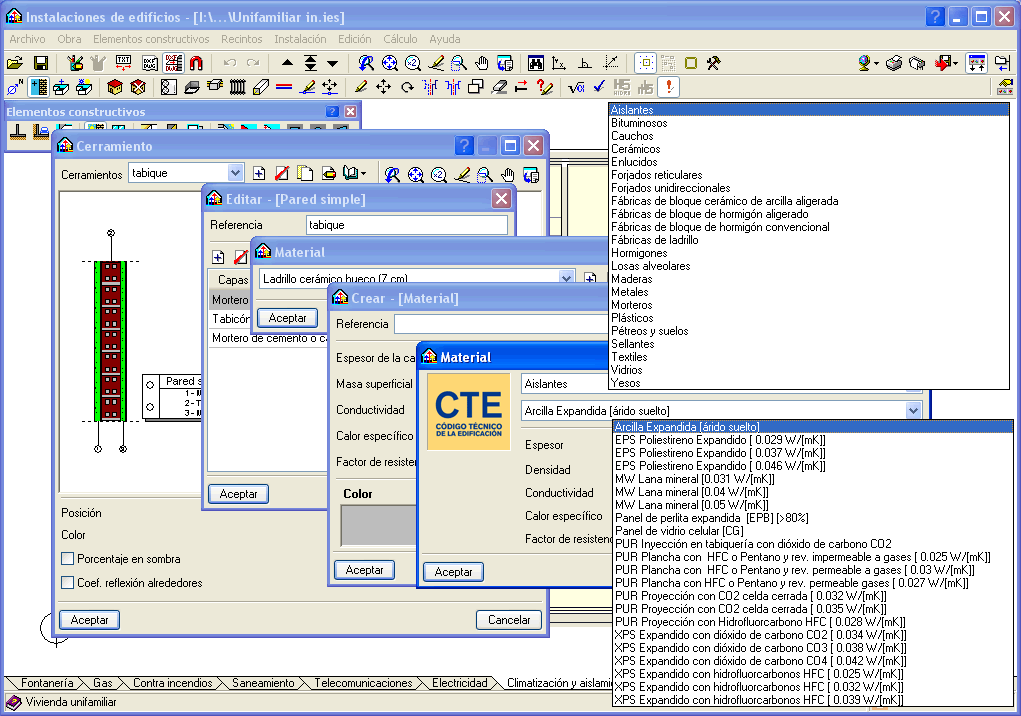

Materiales para cerramientos de la biblioteca del LIDER
En la versión 2007.1.f se ha incluido la biblioteca de materiales para cerramientos del LIDER de modo que puedan ser seleccionados por el usuario en los cerramientos que introduce en el programa Climatización y aislamiento. Si utiliza estos materiales en sus cerramientos no tendrá que justificar los materiales de los cerramientos introducidos, ni cambiarlos por los oficiales del LIDER, después de exportar su edificio al LIDER.
El programa Climatización y aislamiento obtiene esta biblioteca de materiales para cerramientos directamente del LIDER. De este modo, nuestro programa Climatización y aislamiento tendrá automáticamente actualizada la biblioteca cuando el programa LIDER haga cualquier modificación en ella. Para que usted pueda utilizar la biblioteca del LIDER en Climatización y aislamiento de CYPE Ingenieros, tendrá que tener instalado el programa LIDER.
En Telecomunicaciones la configuración de la canalización interior de usuario se realiza en estrella.
Telecomunicaciones. En el esquema de radiotelevisión sólo se reflejan las tomas de televisión, completándose las salidas de repartidor del PAU no asignadas con cargas de 75 ohmios.
En Telecomunicaciones se corrige el número de tomas asignadas a los locales comerciales, de modo que no tengan que ser el mismo número.

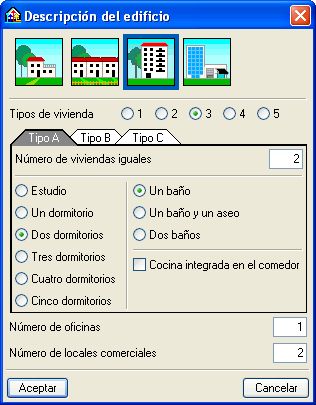

Descripción del edificio
El cuadro de diálogo Descripción del edificio del módulo Telecomunicaciones de Instalaciones de edificios de la versión 2007.1.f presenta cambios con respecto a versiones anteriores.
La descripción del edificio es común para los módulos de Gas, Telecomunicaciones, Electricidad y el nuevo módulo Energía solar térmica.
La cocina es una estancia que no será computable a la hora de obtener el número mínimo de tomas si se activa la opción Cocina integrada en el comedor.
Se aumenta a 250 el número de viviendas de un mismo tipo que se pueden introducir. La suma de las viviendas de diferentes tipos no puede superar esa misma cantidad.
Aunque por el momento el módulo Telecomunicaciones no genera proyectos de Infraestructura Común de Telecomunicaciones para viviendas unifamiliares ni para edificios de viviendas adosadas, los botones para estos tipos de edificios están disponibles en el cuadro de diálogo Descripción del edificio. Si el usuario los selecciona el programa emite un aviso indicando que ese tipo de proyecto no es válido para esta instalación. Los botones para viviendas unifamiliares y adosadas se muestran porque este diálogo es común para los módulos Gas, Electricidad y Energía solar térmica.
La descripción del edificio ya estaba disponible en el módulo Telecomunicaciones para versiones anteriores aunque con menores posibilidades de elección. Tal y como está configurada es de gran importancia para la calidad del proyecto. Con la descripción del edificio y la situación geográfica (Obra > Emplazamiento) se evita tener que hacer numerosas preguntas técnicas al usuario sobre la instalación y sobre las tomas que la conforman, puesto que son deducidas por el programa, con lo que se logra una optimización del dimensionamiento de la instalación. El programa comprueba que las instalaciones interiores de las viviendas del mismo tipo son iguales (número y clases de equipamientos) con lo que, en el presupuesto de la instalación, se consigue agrupar su medición en la misma partida. Además, se obtiene un ahorro sustancial de tiempo y se evitan errores de introducción de datos.

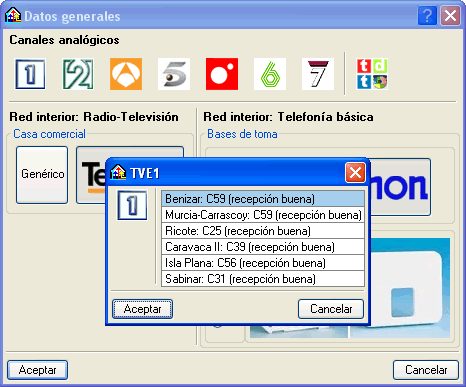

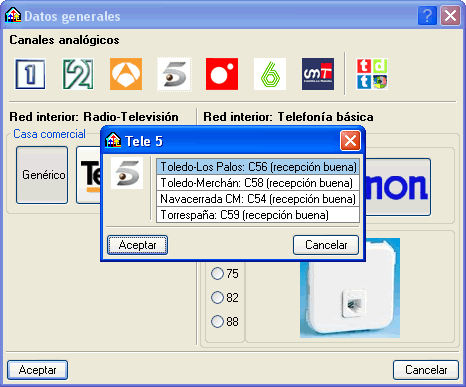

Aumento de la base de datos de repetidores
Se han incorporado a la base de datos de repetidores aquellos que son visibles en cada uno de los municipios de la Comunidad de Murcia.
En la actualidad la base de datos de repetidores contiene información de Asturias, Murcia, Pontevedra, Tarragona y Toledo.
La Sexta analógica
Se ha ampliado la información sobre la cobertura de La Sexta de emisión analógica para la mayoría de los municipios de España.
Instalaciones sin registro de enlace
El programa permite eliminar el registro de enlace para canalizaciones de enlace inferior, considerando la parte de canalización enterrada como prolongación de la canalización externa. En estos caso es necesario que exista la arqueta de entrada.
Oficinas y locales comerciales con diferente número de tomas
En versiones anteriores a la 2007.1.f existía la condición de que el número de tomas en las oficinas y locales comerciales fuese el mismo. En esta pueden ser diferentes.
En Electricidad se permite realizar cuadros de locales y oficinas.
En Electricidad se amplía el cuadro de servicios generales. De tal forma que los circuitos pertenecientes a ascensor, grupo de bombeo y trasteros entran a formar parte de este cuadro, y, por tanto, dentro de una única derivación individual. Se propone la posibilidad de que el programa decide si es necesario un cuadro secundario en función de las condiciones de la instalación.
Descripción del edificio
La versión 2007.1.f del módulo Electricidad de Instalaciones de edificios dispone de la nueva opción Descripción del edificio.
Con este diálogo el usuario define:
Tipo de edificio: vivienda unifamiliar, vivienda adosada o vivienda plurifamiliar o edificio de locales comerciales y oficinas.
Definición de estancias (para viviendas): número de dormitorios, baños, etc. Pueden definirse diferentes tipos de viviendas en el caso de seleccionar edificios de viviendas adosadas y plurifamiliares.
Número de locales comerciales y oficinas (para edificios de viviendas plurifamiliares y edificios de locales comerciales y oficinas).
La descripción del edificio tal y como está configurada es de gran importancia para la calidad del proyecto. Con la descripción del edificio y la situación geográfica (Obra > Emplazamiento) se evita tener que hacer numerosas preguntas técnicas al usuario sobre la instalación y sobre las cargas que la conforman, puesto que son deducidas por el programa, con lo que se logra una optimización del dimensionamiento de la instalación. El programa comprueba que las instalaciones interiores de las viviendas del mismo tipo son iguales (número y clases de equipamientos) con lo que, en el presupuesto de la instalación, se consigue agrupar su medición en la misma partida. Además, se obtiene un ahorro sustancial de tiempo y se evitan errores de introducción de datos.
La descripción del edificio es común para los módulos de Gas, Telecomunicaciones, Electricidad y el nuevo módulo Energía solar térmica.
Cuadros Generales de Mando y Protección
Simplificación de la introducción de los Cuadros Generales de Mando y Protección
Se ha simplificado la introducción de los CGMP. En versiones anteriores a la 2007.1.f, existen 10 tipos diferentes de CGMP. Con la nueva versión 2007.1.f, el usuario tan solo tiene que elegir entre tres tipos:
Cuadro General de Mando y Protección individual (Se utiliza para viviendas, locales comerciales y oficinas).
Cuadro General de Mando y Protección en garaje
Cuadro General de Mando y Protección de servicios generales
Esta simplificación en el método de trabajo no implica una disminución de las prestaciones del programa sino todo lo contrario. Por ejemplo, anteriormente cuando el usuario introducía un CGMP para una vivienda, debía decidir si ésta era de electrificación básica o elevada; ahora con la versión 2007.1.f, el programa es el que toma esa decisión, basándose en el número de cargas y circuitos adicionales asignados al cuadro y de acuerdo con la ITC-BT-25.
Otro ejemplo son los cuadros de ascensor y de grupo de presión que existían en versiones anteriores. Con la versión 2007.1.f se asignan al cuadro de Servicios generales.
Cuadros Generales de Mando y Protección para oficinas y locales comerciales
Cuando el usuario introduce un CGMP individual, el programa le permite indicar si se va utilizar para oficias, para locales comerciales o para viviendas.
El número de posibilidades de elección dependerá de los tipos de viviendas locales y centros comerciales definidos en la descripción del edificio (menú Obra > Descripción del edificio).

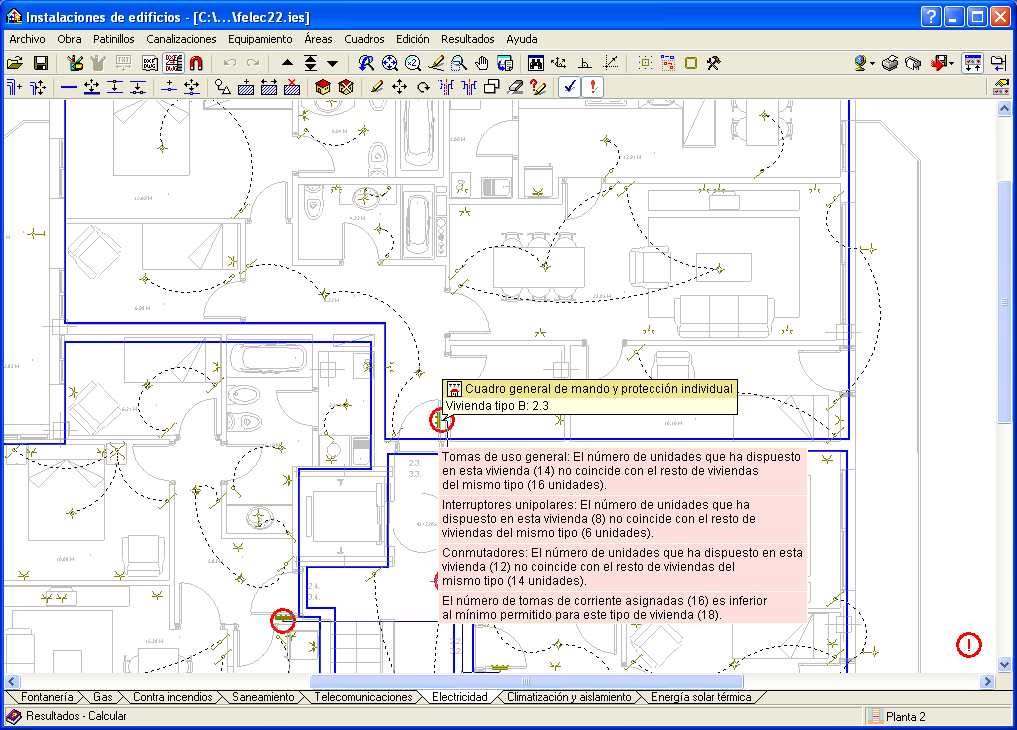

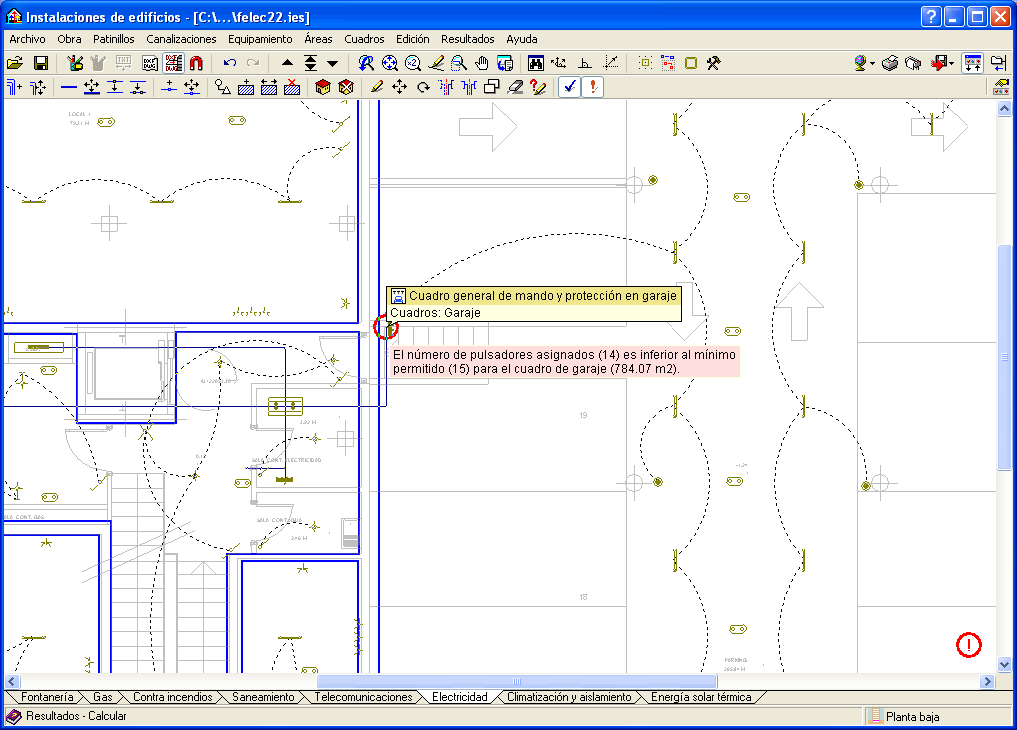

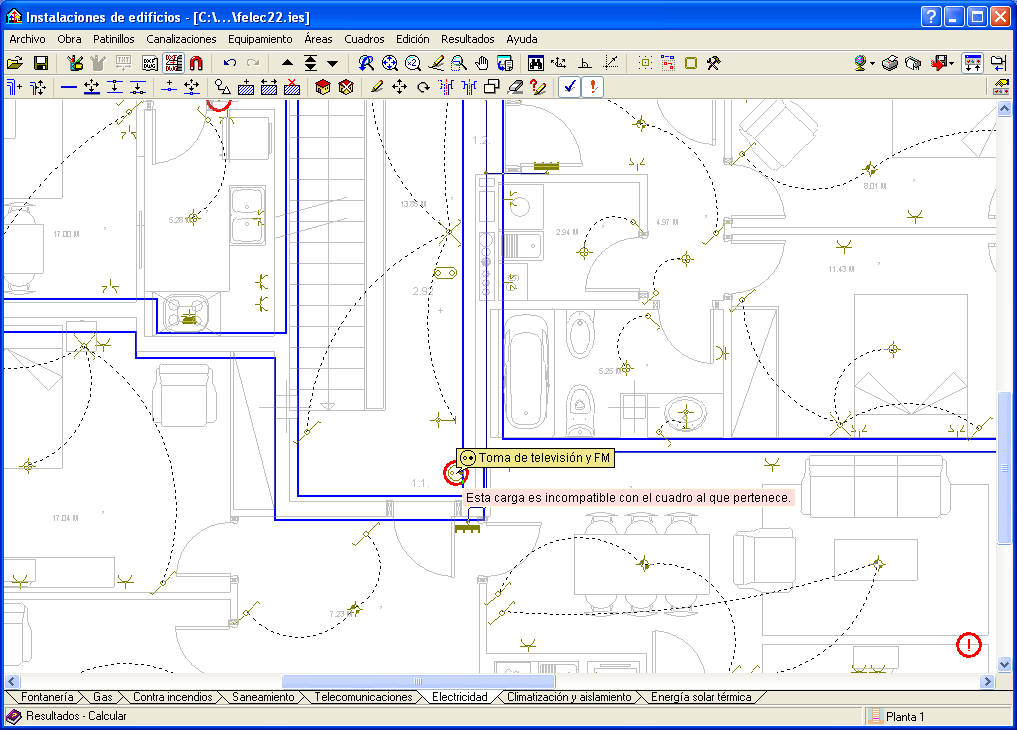

Comprobación de las cargas asignadas a los CGMP
La versión 2007.1.f del módulo Electricidad de Instalaciones de edificios comprueba, teniendo en cuenta la ITC- BT-25, si la disposición de cargas introducidas es coherente con la descripción del edificio (número mínimo y máximo de puntos de luz, tomas de corriente, igualdad en equipamientos en viviendas del mismo tipo, etc.) y con el CGMP al que han sido asignadas.
En versiones anteriores a la 2007.1.f del módulo Electricidad, aunque se dimensionaban los CGMP con las cargas introducidas, era el usuario el que debía comprobar que la disposición de cargas introducida cumplía con la ITC-BT-25.
Generación automática del proyecto de la instalación eléctrica diseñada (incluye el pliego de condiciones, y el presupuesto y medición de la instalación eléctrica de baja tensión)
El módulo Electricidad de Instalaciones de Edificios de la versión 2007.1.f genera automáticamente el proyecto de la instalación eléctrica de baja tensión del edificio introducido, incluyendo el pliego de condiciones, y la medición y el presupuesto de la instalación.
En versiones anteriores a la 2007.1.f , el módulo Electricidad de Instalaciones de edificios ya generaba el presupuesto y medición de la instalación. El presupuesto y medición calculados podían imprimirse en unos listados predefinidos en el programa. También era posible exportarlo al formato estándar FIEBDC-3; y aArquímedes, Arquímedes y Control de Obra, y Arquímedes Edición ASEMAS. Con la versión 2007.1.f, además el presupuesto y medición de la instalación pueden imprimirse como un documento más del proyecto de la instalación eléctrica.
Recordamos al usuario que para adjuntar el presupuesto de la instalación al proyecto, imprimirlo por separado o generarlo en formato FIEBDC-3, es necesario que su licencia disponga de permisos para utilizar la conexión con el Generador de precios de la construcción de CYPE Ingenieros. Para editar el presupuesto directamente en Arquímedes, es imprescindible tener permisos para la conexión con el Generador de precios y de alguna de las versiones de Arquímedes operativas (Arquímedes, Arquímedes y Control de Obra, o Arquímedes Edición ASEMAS).
Simplificación en la introducción de cargas
Se realizan menos preguntas al usuario a la hora de introducir algunas cargas. Por ejemplo, cuando se introduce un punto de luz en un área asignada a un cuadro de garaje se supone que el punto de luz es de un trastero. Por el contrario, si el punto de luz se asigna al cuadro de servicios generales, no implica que pertenezca a un trastero. Para introducir una luminaria para un garaje se utilizan las luminarias fluorescentes (que también se pueden asignar al cuadro de servicios generales y al cuadro individual). De este modo, se reducen a dos (punto de luz y luminaria de garaje) los consumos relacionados con la iluminación interior. En versiones anteriores a la 2007.1.f existían tres consumos relacionados con la iluminación interior (iluminación, iluminación en zonas comunes e iluminación en garaje). Algo similar sucede con el alumbrado de emergencia que, en la versión anterior, el usuario tenía que elegir entre dos tipos y ahora sólo hay uno.
Fundamentos sobre los cambios realizados en el módulo Gas de Instalaciones de edificios
El módulo Gas de Instalaciones de edificios ha sido renovado con una serie de cambios destinados a la simplificación de la introducción de datos, y a la obtención automática de la medición y el presupuesto de la instalación de gas del edificio; con lo que se consigue realizar un proyecto de calidad.
Ahora, para que el programa dimensione toda la instalación de gas, incluidos el presupuesto y la medición de la instalación, el usuario tan sólo debe indicarel tipo de edificio, el trazado de la instalación y los elementos que la forman.
Simplificación de la introducción de datos. Descripción del edificio
La versión 2007.1.f del módulo Gas de Instalaciones de edificios dispone de la nueva opción Descripción del edificio.
En este diálogo el usuario define:
Tipo de edificio: vivienda unifamiliar, vivienda adosada o vivienda plurifamiliar o edificio de locales comerciales y oficinas.
Definición de estancias (para viviendas): número de dormitorios, baños, etc. Pueden definirse diferentes tipos de viviendas en el caso de seleccionar edificios de viviendas adosadas y plurifamiliares.
Número de locales comerciales y oficinas (para edificios de viviendas plurifamiliares y edificios de locales comerciales y oficinas).
La descripción del edificio tal y como está configurada es de gran importancia para la calidad del proyecto. Con la descripción del edificio y la situación geográfica (Obra > Emplazamiento) se evita tener que hacer numerosas preguntas técnicas al usuario sobre la instalación y sobre los consumos que la conforman, puesto que son deducidas por el programa, con lo que se logra una optimización del dimensionamiento de la instalación. El programa comprueba que las instalaciones interiores de las viviendas del mismo tipo son iguales (número y clases de equipamientos, longitudes de instalación similares) con lo que, en el presupuesto de la instalación, se consigue agrupar su medición en la misma partida. Además, se obtiene un ahorro sustancial de tiempo y se evitan errores de introducción de datos.
La descripción del edificio es común para los módulos de Gas, Telecomunicaciones, Electricidad y el nuevo módulo Energía solar térmica.

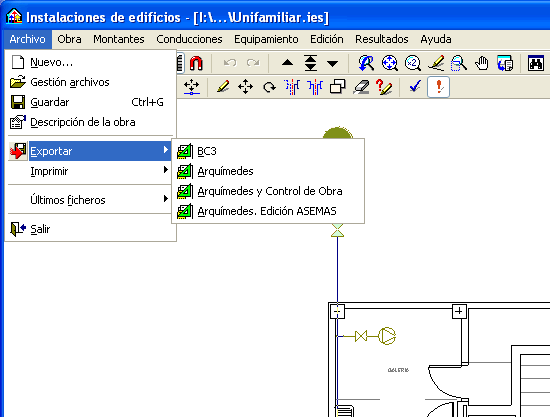

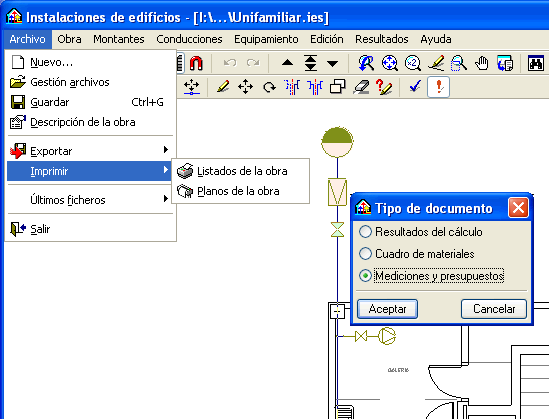

Medición y presupuesto de la instalación de gas
Tras el dimensionamiento de la instalación de gas, el programa genera su presupuesto y medición completos.
El presupuesto y medición calculados pueden imprimirse en unos listados predefinidos en el programa. También se pueden exportar al formato estándar FIEBDC-3; y a Arquímedes, Arquímedes y Control de Obra, y Arquímedes Edición ASEMAS. De este modo, es posible editar e imprimir el presupuesto de la instalación en cualquier programa de mediciones y presupuestos, lo que supone un ahorro considerable de tiempo a la hora de realizar el presupuesto.

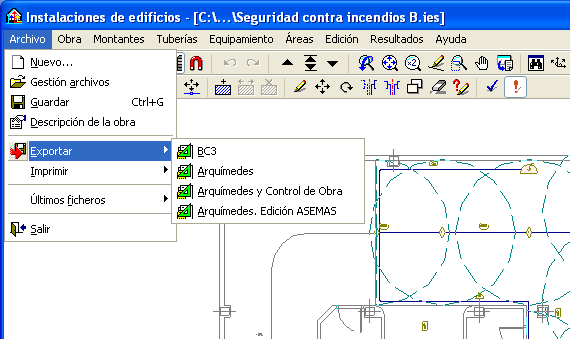

Para imprimir el presupuesto de la instalación o generarlo en formato FIEBDC-3, es necesario disponer en la licencia de permisos para utilizar la conexión con el Generador de precios de CYPE Ingenieros. Para editar el presupuesto directamente en Arquímedes, es imprescindible tener permisos en la licencia de la conexión con el Generador de precios y de alguna de las versiones de Arquímedes operativas (Arquímedes, Arquímedes y Control de Obra, o Arquímedes Edición ASEMAS).
Si es usted mutualista de ASEMAS, recuerde que puede solicitar y disponer de la versión Arquímedes Edición ASEMAS que, junto a la conexión con el Generador de precios de la construcción (se adquiere a precios preferenciales para mutualistas de ASEMAS), permite realizar las modificaciones del presupuesto editado en Arquímedes desde el propio Generador de precios. El Generador de pliegos de condiciones también puede adquirirse por este colectivo a precios especiales.
Del mismo modo, si pertenece a alguno de los colectivos que dispone de licencias colectivas de Arquímedes, puede solicitar su versión de Arquímedes y adquirir a precios preferenciales la conexión con el Generador de precios de la construcción y el Generador de pliegos de condiciones.
Cálculo de los consumos de la instalación interior
El módulo Gas de Instalaciones de edificios tiene en cuenta la descripción de la vivienda (número de estancias) y la zona climática correspondiente a la hora de calcular los consumos de la instalación interior.
Tipos de instalaciones dimensionadas
Para edificios de viviendas adosadas, viviendas plurifamiliares, y de oficinas y locales comerciales se dimensionan instalaciones de gas con contadores centralizados, y la instalación común de la conducción puede ser vista o empotrada.
En edificios de viviendas adosadas también pueden dimensionarse instalaciones con contadores por viviendas del mismo modo que se hace para viviendas unifamiliares.
Acometida de la instalación
La acometida de la instalación de gas puede provenir de un depósito enterrado, de un depósito de superficie o de la red general.

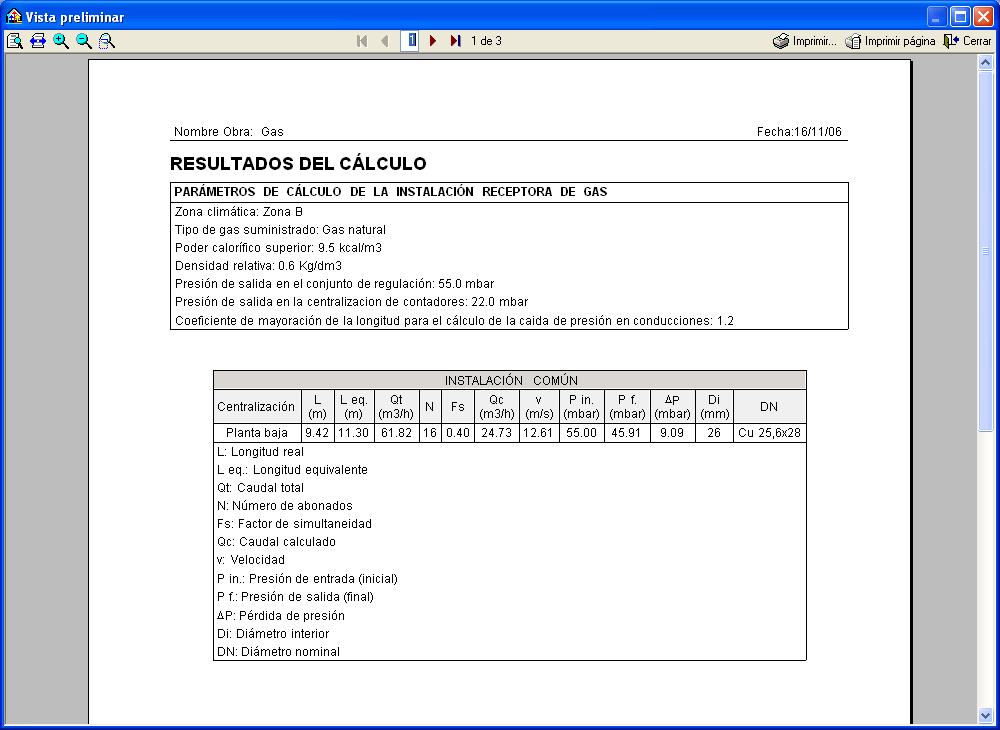

Listado resumen del cálculo
El módulo Gas de Instalaciones de edificios permite imprimir el listado resumen de los cálculos efectuados.
La versión 2007.1.f del módulo Contra incendios de Instalaciones de edificios permite incluir una o varias columnas secas en la instalación. El programa comprueba la disposición introducida (tomas de alimentación, bocas de salida, altura de evacuación, etc.) de acuerdo con las premisas establecidas para los usos de los edificios (residencial vivienda, residencial público, docente, pública concurrencia, administrativo, hospitalario, comercial o aparcamiento) en el DB SI del CTE. También dimensiona los diámetros de las tuberías y genera las partidas correspondientes en la medición y presupuesto de la obra.
En el menú flotante de introducción de equipamientos hay dos herramientas nuevas que permiten introducir las tomas de alimentación y las bocas de salida de las columnas secas introducidas en la instalación contra incendios.
Señalización de equipos automática
Se genera automáticamente (en la medición y presupuesto) la señalización correspondiente a equipos contra incendios, teniendo en cuenta los elementos introducidos (extintores, columnas secas, BIEs, pulsadores de alarma...). El usuario puede introducir libremente la señalización correspondiente a medios de evacuación.
Generador de pliegos de condiciones (nuevo módulo)
El nuevo módulo Generador de pliegos de condiciones de la versión 2007.1.f confecciona de modo automático pliegos de condiciones adaptados al Código Técnico de la Edificación.
El Generador de pliegos de condiciones puede utilizarse como módulo de los siguientes programas:
Arquímedes y Arquímedes y Control de obra (Junto con la Conexión con alguno de los Generadores de precios).
Instalaciones de edificios. (Junto con la Conexión con alguno de los Generadores de precios).
Predimensionadores de mediciones y presupuestos.
Generadores de presupuestos.
Composición de los pliegos de condiciones adaptados al CTE
Según lo indicado en la Parte I Anejo I del CTE, los pliegos de condiciones deben organizarse del siguiente modo:
Pliego de cláusulas administrativas
Disposiciones generales
Disposiciones facultativas
Disposiciones económicas
Pliego de condiciones técnicas particulares
Prescripciones sobre los materiales
Prescripciones en cuanto a la ejecución por unidad de obra
Prescripciones sobre verificaciones en el edificio terminado
Modo de funcionamiento del Generador de pliegos de condiciones
La información del pliego de condiciones está disponible para su consulta en el Generador de precios de la construcción, seleccionando el nuevo apartado Pliego de condiciones, situado en el menú en árbol que puede ver en la parte izquierda de la siguiente pantalla.
Las Prescripciones en cuanto a la ejecución por unidad de obra pueden visualizarse en Generador de precios desde dos secciones diferentes:
Desde la sección Precios descompuestos del menú árbol. Cuando en esta sección se despliegan capítulos, apartados y subapartados para seleccionar una partida, aparecen dos solapas: Precio descompuesto y Pliego de condiciones, situadas en la zona donde se describe la unidad de obra y su descomposición. Si la partida seleccionada no tiene pliegos de condiciones particulares, no aparecerá la solapa Pliego de condiciones.
Desde la sección Pliegos de condiciones. El apartado Prescripciones en cuanto a la ejecución por unidad de obra de esta sección contiene todas las partidas que incluyen pliegos de condiciones particulares. Las partidas se despliegan del mismo modo que en la sección Precios descompuestos. Cuando aquí se seleccione una partida podrán verse también las pestañas Pliego de condiciones y Precio descompuesto.
Los programas de CYPE Ingenieros que pueden generar automáticamente pliegos de condiciones, gracias al nuevo módulo Generador de pliego de condiciones,son: Arquímedes, Predimensionadores de mediciones y presupuestos, Generadores de presupuestos, y los programas de Instalaciones de edificios que generan presupuestos.
En Arquímedes, cuando el usuario selecciona una partida de obra del Generador de precios para importarla a su presupuesto, la información particular y la genérica del pliego de condiciones de un proyecto de edificación se importan junto con la unidad de obra seleccionada, sin que el usuario realice ninguna operación adicional. Desde Arquímedes, el usuario podrá imprimir el pliego de condiciones completo con el formato indicado por el CTE.
Para que Arquímedes, los Predimensionadores de mediciones y presupuestos, y los Generadores de presupuestos, generen el pliego de condiciones, es necesario que disponga en su licencia del permiso necesario para utilizar el módulo Generador de pliegos de condiciones. En Arquímedes necesita además, que la licencia de uso disponga de la Conexión con alguno de los Generadores de precios.
La información contenida en el Generador de precios de la construcción, incluida la referente al pliego de condiciones, es de libre acceso. Por tanto, aunque no disponga de licencia, podrá consultarla y utilizarla esporádicamente en sus proyectos, empleando las herramientas Copiar y Pegar de Windows.
No obstante, con el módulo Generador de pliegos e condiciones, es más fácil imprimir el pliego desde Arquímedes –no es necesario realizar operaciones adicionales a la importación de las unidades de obra-. Con este módulo no tendrá que copiar y pegar una a una las prescripciones particulares de cada unidad de obra y las generales del proyecto, como lo haría con el libre acceso del Generador de precios.
El programa Electricidad permite calcular instalaciones de más de 150 kW con una única CGP y varias centralizaciones de contadores, lo cual sí está permitido por el reglamento RBT2002.
El programa Telecomunicaciones tiene en cuenta las distancias máximas sin poner RES, REI, RP...
Base de datos de repetidores El módulo Telecomunicaciones de Instalaciones de edificios incorpora una base de datos de repetidores disponibles para las principales ciudades de algunas provincias. Esta base de datos irá ampliándose gradualmente. En la actualidad existen datos de Asturias, Pontevedra, Tarragona y Toledo. De este modo, el usuario podrá escoger, para cada emisión analógica, el repetidor por el que quiere captar la emisión. El programa también informa del nivel de recepción de los repetidores disponibles.

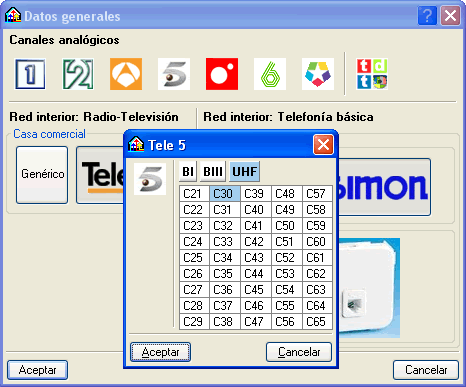

Para aquellas provincias que todavía no están incluidas en la base de datos de repetidores, el usuario selecciona el canal de recepción de cada emisión analógica como se hacía hasta ahora.
Televisión local Se han incorporado nuevos canales de televisión local en Andalucía y en la provincia de Alicante. Se ha habilitado la opción para que el usuario pueda incluir o excluir la televisión local en el Plan de Frecuencias del proyecto.
Se ha adaptado el proyecto ICT a situaciones que, a pesar de no estar contempladas en el Reglamento ICT, se dan con relativa frecuencia - Los cables desde el conjunto captador acometen directamente al RITS, por lo que no es necesario incorporar el registro de enlace superior. - Instalación sin arqueta de entrada: La normativa municipal de algunos ayuntamientos prohíbe expresamente la instalación de arquetas en la zona de dominio público. En este caso, el programa calcula la instalación a partir de un registro o arqueta de enlace.
Proyecto de edificios de oficinas/locales comerciales Hasta ahora el ámbito de aplicación del módulo de Telecomunicaciones abarcaba inmuebles de pisos con más de una vivienda y la posible existencia de oficinas y locales comerciales en el mismo edificio. Ahora también contempla el proyecto de una instalación común de telecomunicaciones de edificios destinados únicamente a oficinas o locales comerciales que se acojan al régimen de propiedad horizontal.
Mejora en la presentación de planos y esquemas Se ha mejorado en planos y esquemas la identificación de los diferentes elementos que componen la instalación común de telecomunicaciones: -Se identifican las tomas en los esquemas de televisión y telefonía. -Se identifican las verticales y cabeceras en el esquema de televisión. -Se incluyen las distancias en la red de distribución en los esquemas. -Se identifican las tomas de TF en los planos. -Aparecen rotuladas las dimensiones de los diferentes registros/arquetas. -Se identifican los montantes verticales. -Se señala en el plano la ubicación del registro secundario donde se coloca el amplificador de red. -Se distingue mediante diferentes colores y grosores los distintos tipos de canalización (externa, de enlace, principal, etc.)
Adaptación al Código Técnico de la Edificación: Los parámetros de cálculo de la instalación se obtienen automáticamente a partir del uso del edificio introducido por el usuario.
Conexión con el Generador de Precios: obtención de la medición y el presupuesto para la instalación completa, incluyendo centrales de detección, extintores, señalización, alumbrado de emergencia, etc. El presupuesto puede exportarse directamente a Arquímedes o en formato BC3. Además, pueden obtenerse, desde el propio programa, listados completos del presupuesto, así como el cuadro de resumen de materiales. (Es necesario disponer de en la licencia de los permisos necesarios).
Dimensionamiento e inclusión en la medición y presupuesto de los puestos de control y detectores de flujo necesarios para redes de rociadores.
Determinación de la presión y caudal necesarios para el grupo de presión en redes de rociadores y bocas de incendio equipadas (BIE). El programa selecciona automáticamente el grupo de rociadores más favorable y desfavorable para cada planta y grupo de presión.
Dimensionamiento e inclusión en la medición y presupuesto de los grupos de bombeo.
En la comprobación de área cubierta por la red de rociadores, se incluyen los rociadores de pared. Además, se dimensiona el tipo de respuesta adecuado a la altura de la planta y uso del edificio.
Nuevo listado con el resumen de los resultados obtenidos por el programa a partir del cálculo hidráulico para redes de rociadores y bocas de incendio equipadas (BIE).
Se ha mejorado el dimensionamiento de las tuberías implementándose la norma UNE-EN 12845 (octubre 2005). Ahora se obtienen unos diámetros más ajustados y uniformes.
La simbología empleada por el programa se ha modificado para adaptarla a la norma UNE 23-032-83.
Fundamentos de los cambios realizados en el módulo Contra incendios de Instalaciones de edificios
El módulo Contra incendios de Instalaciones de edificios ha sido implementado con una serie de cambios destinados a la simplificación de la introducción de datos y a la obtención automática de la medición y el presupuesto de la instalación contra incendios.
Ahora, para que el programa dimensione toda la instalación contra incendios, incluido su presupuesto y medición, el usuario tan sólo debe indicar (además del trazado de la instalación y situar los elementos que la forman) el uso del edificio y los modelos o tipos de sus componentes (rociadores, puesto de control de la red de rociadores, detectores de flujo, red de distribución de agua, BIEs, grupos de presión, extintores, señalización y alumbrado de emergencia).

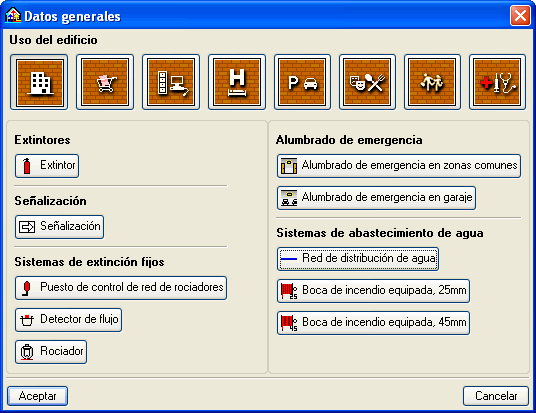

Simplificación de la introducción de datos. Obtención de los parámetros de cálculo automáticamente
El usuario selecciona el tipo de uso del edificio y el programa obtiene automáticamente los parámetros de cálculo de la instalación contra incendios de acuerdo con lo establecido en el Código Técnico de la Edificación (CTE DB SI).
De este modo, se evita que el usuario deba introducir una serie de parámetros técnicos que previamente tendrá que deducir o calcular aplicando el Documento Básico de Seguridad en caso de Incendio del CTE.

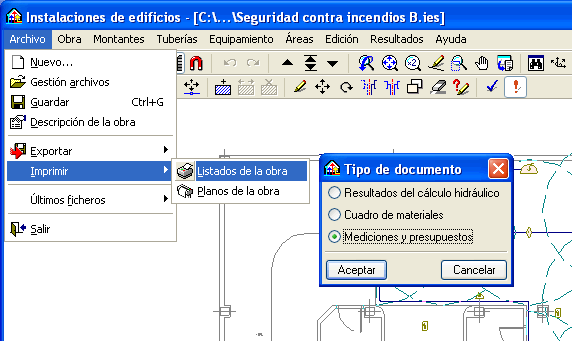

Medición y presupuesto de la instalación Contra incendios
Tras el dimensionamiento de la instalación contra incendios, el programa genera su presupuesto y medición completos (conducciones, BIEs, rociadores, puesto de control, detectores de flujo, grupos de presión, sistema de detección y alarma de incendios, extintores, señalización, alumbrado de emergencia...)
El presupuesto y medición calculados pueden imprimirse en unos listados predefinidos en el programa. También se puede exportar al formato estándar FIEBDC-3; y a Arquímedes, Arquímedes y Control de Obra, y Arquímedes Edición ASEMAS. De este modo, se puede editar e imprimir el presupuesto de la instalación en cualquier programa de mediciones y presupuestos, lo que supone un ahorro considerable de tiempo a la hora de realizar el presupuesto.
Los precios se obtienen del Generador de precios de la construcción seleccionado en el módulo Contra incendios de Instalaciones de edificios. Para imprimir el presupuesto de la instalación o generarlo en formato FIEBDC-3, es necesario disponer en la licencia de permisos para utilizar la conexión con el Generador de precios de CYPE Ingenieros. Para editar el presupuesto directamente en Arquímedes, es imprescindible tener permisos en la licencia de la conexión con el Generador de precios y de alguna de las versiones de Arquímedes operativas (Arquímedes, Arquímedes y Control de Obra, o Arquímedes Edición ASEMAS).
Si es usted mutualista de ASEMAS, recuerde que puede solicitar y disponer de la versión Arquímedes Edición ASEMAS que, junto a la conexión con el Generador de precios de la construcción (se adquiere a precios preferenciales para mutualistas de ASEMAS), permite realizar las modificaciones del presupuesto editado en Arquímedes desde el propio Generador de precios.
También, si pertenece a algunos de los colectivos que disponen de licencias colectivas de Arquímedes, puede solicitar su versión de Arquímedes y adquirir a precios preferenciales la conexión con el Generador de precios de la construcción.

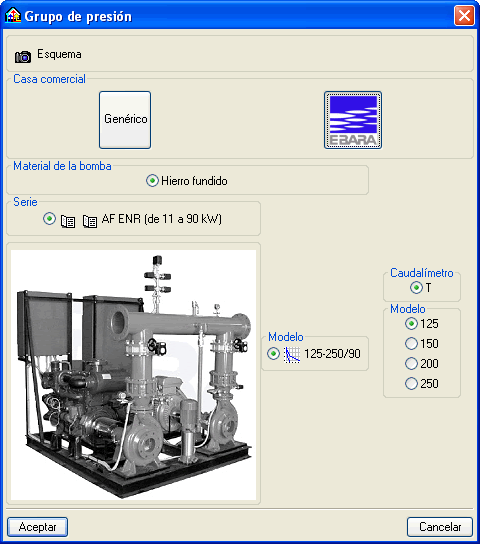

Obtención del grupo de presión para redes de rociadores y de BIEs
El programa calcula la presión y el caudal necesarios que debe garantizar el grupo o grupos de presión para el correcto funcionamiento de las redes de rociadores y BIEs dimensionadas. El usuario sólo tendrá que seleccionar los modelos de bombas que se desean colocar.

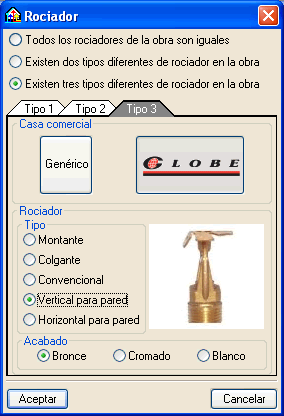

Varios tipos de rociadores
El programa permite seleccionar rociadores de varios tipos (5 en total) entre los que se encuentran los rociadores de pared. En una misma obra pueden coexistir hasta tres tipos diferentes de rociadores. Durante la introducción manual de un rociador el programa muestra el área cubierta por este teniendo en cuenta la altura de planta y el uso del edificio.
La distribución automática de rociadores depende también ahora (además de la altura de la planta y del uso del edificio) del tipo de rociador seleccionado para esa distribución.

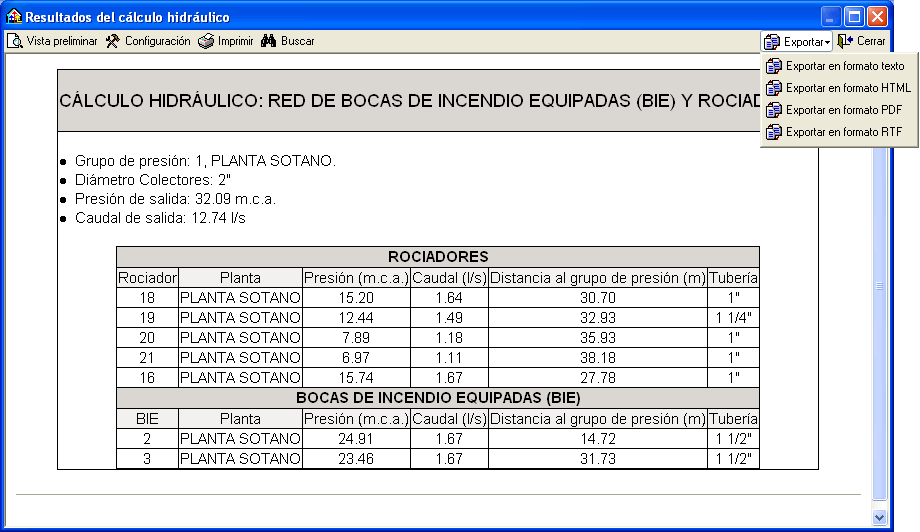

Nuevo listado de resultados
El programa proporciona una tabla de resultados en pantalla que puede imprimirse directamente o exportarse como fichero de texto (TXT), HTML, PDF o RTF. Esta tabla incluye el resumen de los resultados obtenidos por el programa a partir del cálculo hidráulico para redes de rociadores y bocas de incendio equipadas (BIEs).
Simbología adaptada a la norma UNE 23-032-83
La simbología empleada para realizar el diseño de la instalación está adaptada a la norma UNE 23-032-83 (extintores, alumbrado de emergencia, señalización, grupos de presión, BIEs, rociadores, y sistema de detección y alarma de incendios).
