Historial de actualizaciones

CYPECAD MEP

  • Cuando se realiza el cálculo únicamente de calefacción el programa permite distinguir el cerramiento como medianero.
  • Adaptación al Código Técnico de la Edificación: Los parámetros de cálculo de la instalación se obtienen automáticamente a partir del uso del edificio introducido por el usuario.
  • Conexión con el Generador de Precios: obtención de la medición y el presupuesto para la instalación completa, incluyendo centrales de detección, extintores, señalización, alumbrado de emergencia, etc. El presupuesto puede exportarse directamente a Arquímedes o en formato BC3. Además, pueden obtenerse, desde el propio programa, listados completos del presupuesto, así como el cuadro de resumen de materiales. (Es necesario disponer de en la licencia de los permisos necesarios).
  • Dimensionamiento e inclusión en la medición y presupuesto de los puestos de control y detectores de flujo necesarios para redes de rociadores.
  • Determinación de la presión y caudal necesarios para el grupo de presión en redes de rociadores y bocas de incendio equipadas (BIE). El programa selecciona automáticamente el grupo de rociadores más favorable y desfavorable para cada planta y grupo de presión.
  • Dimensionamiento e inclusión en la medición y presupuesto de los grupos de bombeo.
  • En la comprobación de área cubierta por la red de rociadores, se incluyen los rociadores de pared. Además, se dimensiona el tipo de respuesta adecuado a la altura de la planta y uso del edificio.
  • Nuevo listado con el resumen de los resultados obtenidos por el programa a partir del cálculo hidráulico para redes de rociadores y bocas de incendio equipadas (BIE).
  • Se ha mejorado el dimensionamiento de las tuberías implementándose la norma UNE-EN 12845 (octubre 2005). Ahora se obtienen unos diámetros más ajustados y uniformes.
  • La simbología empleada por el programa se ha modificado para adaptarla a la norma UNE 23-032-83.

Fundamentos de los cambios realizados en el módulo Contra incendios de Instalaciones de edificios

El módulo Contra incendios de Instalaciones de edificios ha sido implementado con una serie de cambios destinados a la simplificación de la introducción de datos y a la obtención automática de la medición y el presupuesto de la instalación contra incendios.

Ahora, para que el programa dimensione toda la instalación contra incendios, incluido su presupuesto y mediciónel usuario tan sólo debe indicar (además del trazado de la instalación y situar los elementos que la forman) el uso del edificio y los modelos o tipos de sus componentes (rociadores, puesto de control de la red de rociadores, detectores de flujo, red de distribución de agua, BIEs, grupos de presión, extintores, señalización y alumbrado de emergencia).

Simplificación de la introducción de datos. Obtención de los parámetros de cálculo automáticamente

El usuario selecciona el tipo de uso del edificio y el programa obtiene automáticamente los parámetros de cálculo de la instalación contra incendios de acuerdo con lo establecido en el Código Técnico de la Edificación (CTE DB SI).

De este modo, se evita que el usuario deba introducir una serie de parámetros técnicos que previamente tendrá que deducir o calcular aplicando el Documento Básico de Seguridad en caso de Incendio del CTE.

Medición y presupuesto de la instalación Contra incendios

Tras el dimensionamiento de la instalación contra incendios, el programa genera su presupuesto y medición completos (conducciones, BIEs, rociadores, puesto de control, detectores de flujo, grupos de presión, sistema de detección y alarma de incendios, extintores, señalización, alumbrado de emergencia...)

El presupuesto y medición calculados pueden imprimirse en unos listados predefinidos en el programa. También se puede exportar al formato estándar FIEBDC-3; y a ArquímedesArquímedes y Control de Obra, y Arquímedes Edición ASEMAS. De este modo, se puede editar e imprimir el presupuesto de la instalación en cualquier programa de mediciones y presupuestos, lo que supone un ahorro considerable de tiempo a la hora de realizar el presupuesto.

Los precios se obtienen del Generador de precios de la construcción seleccionado en el módulo Contra incendios de Instalaciones de edificios. Para imprimir el presupuesto de la instalación o generarlo en formato FIEBDC-3, es necesario disponer en la licencia de permisos para utilizar la conexión con el Generador de precios de CYPE Ingenieros. Para editar el presupuesto directamente en Arquímedes, es imprescindible tener permisos en la licencia de la conexión con el Generador de precios y de alguna de las versiones de Arquímedes operativas (Arquímedes, Arquímedes y Control de Obra, o Arquímedes Edición ASEMAS).

Si es usted mutualista de ASEMAS, recuerde que puede solicitar y disponer de la versión Arquímedes Edición ASEMAS que, junto a la conexión con el Generador de precios de la construcción (se adquiere a precios preferenciales para mutualistas de ASEMAS), permite realizar las modificaciones del presupuesto editado en Arquímedes desde el propio Generador de precios.

También, si pertenece a algunos de los colectivos que disponen de licencias colectivas de Arquímedes, puede solicitar su versión de Arquímedes y adquirir a precios preferenciales la conexión con el Generador de precios de la construcción.

Obtención del grupo de presión para redes de rociadores y de BIEs

El programa calcula la presión y el caudal necesarios que debe garantizar el grupo o grupos de presión para el correcto funcionamiento de las redes de rociadores y BIEs dimensionadas. El usuario sólo tendrá que seleccionar los modelos de bombas que se desean colocar.

Varios tipos de rociadores

El programa permite seleccionar rociadores de varios tipos (5 en total) entre los que se encuentran los rociadores de pared. En una misma obra pueden coexistir hasta tres tipos diferentes de rociadores. Durante la introducción manual de un rociador el programa muestra el área cubierta por este teniendo en cuenta la altura de planta y el uso del edificio.

La distribución automática de rociadores depende también ahora (además de la altura de la planta y del uso del edificio) del tipo de rociador seleccionado para esa distribución.

Nuevo listado de resultados

El programa proporciona una tabla de resultados en pantalla que puede imprimirse directamente o exportarse como fichero de texto (TXT), HTML, PDF o RTF. Esta tabla incluye el resumen de los resultados obtenidos por el programa a partir del cálculo hidráulico para redes de rociadores y bocas de incendio equipadas (BIEs).

Simbología adaptada a la norma UNE 23-032-83

La simbología empleada para realizar el diseño de la instalación está adaptada a la norma UNE 23-032-83 (extintoresalumbrado de emergenciaseñalización, grupos de presión, BIEs, rociadores, y sistema de detección y alarma de incendios).

  • Se ha realizado una mejora en el dimensionado de las canalizaciones. En el diseño de las canalizaciones secundaria e interior se ha tenido en cuenta la condición de no ocupar más del 40% de la sección de cada tubo, tal como se recomienda en el reglamento ICT.
  • Se garantiza en cada registro secundario un par de reserva por cada tres líneas o fracción.
  • Se añaden CGP's con intensidad máxima de los fusibles de 400 y 630 A. Esto permite ahora calcular instalaciones hasta 435 kW con una única CGP y varias centralizaciones de contadores.
  • La marca de agua "no cumple" aparece en todas las hojas de la sección de un documento en el caso de que alguna de las hojas la tenga incluida. Aparece tanto en el formato html como en la vista preliminar. El documento es el RCCTE de listados.
  • Sistema monotubo para la instalación de calefacción. La instalación de calefacción puede diseñarse con el sistema monotubo. De este modo pueden introducirse instalaciones de calefacción con sistema bitubo con retorno directobitubo con retorno invertido monotubo.
  • Permite exportar a LIDER, programa patrocinado y homologado por el Ministerio de la Vivienda para cumplir con la opción general de la exigencia básica HE 1 del documento básico HE Ahorro de energía del Código Técnico de la Edificación. Con el programa de Climatización y aislamiento el proyectista puede comprobar si cumple con la opción simplificada o prestacional de este mismo documento. En caso de no cumplir con esta opción puede exportar a LIDER y calcular el edificio mediante la opción general o prestacional. De este modo, con una única introducción de datos el proyectista puede obtener el listado de opción simplificada o prescriptiva y el listado de la opción general o prestacional. Le recordamos que, además, el programa genera la ficha justificativa de la NBE-CA-88 Condiciones acústicas en los edificios que es el documento que actualmente está en vigor según el documento básico HR Protección frente al ruido del CTE. También se obtienen las cargas térmicas, tanto de refrigeración como de calefacción. Para más información, lea la siguiente sección.

Exportación completa del edificio al programa LIDER del CTE

La versión 2007.1.c del programa Climatización y aislamiento de Instalaciones de edificios permite exportar la geometría, composición de cerramientos, condiciones interiores (recintos) y datos climáticos del edificio al programa LIDER del CTE. A continuación, sólo tendrá que pulsar el botón Calcular de LIDER para verificar el cumplimiento de la opción general DB HE 1.

El programa LIDER del Código Técnico de la Edificación es la aplicación informática patrocinada por el Ministerio de la Vivienda para cumplir con la opción general de verificación de la exigencia de Limitación de demanda energética (HE1), establecida en el Documento Básico de Habitabilidad y Energía del Código Técnico de la Edificación.

La introducción de los datos del edificio en el programa Climatización y aislamiento de Instalaciones de edificios y su exportación a la aplicación informática oficial del CTE (LIDER) ofrece grandes ventajas a sus usuarios:

  • No es necesario aprender el manejo del programa LIDER para certificar el cumplimiento de la opción general del DB HE 1 del CTE. El programa Climatización y aislamiento de Instalaciones de edificios exporta todos los datos necesarios a la aplicación LIDER del CTE. A continuación, en el programa LIDER sólo tiene que utilizar la opción "Calcular" para comprobar el cumplimiento de su edificio y obtener el listado de la certificación energética de la opción general del DB HE1.
  • El usuario dispone de todo el potencial del programa Climatización y aislamiento de Instalaciones de edificios para definir la geometría, composición de cerramientos, condiciones interiores y datos climáticos del edificio: introducción de datos por plantas, opción hacer/deshacer, creación de vistas 3D que permiten una rápida comprobación visual de los datos introducidos...
  • El trabajo empleado en la introducción de datos también se aprovecha en el programa Climatización y aislamiento de Instalaciones de edificios para:
  • Aprovechando la definición de plantas y los ficheros de dibujo empleados (DXF, DWG, JPG, BMP...) y si dispone en su licencia de uso de los permisos necesarios, podrá definir y calcular:

Con solo disponer de licencia para utilizar el programa Cumplimiento del CTE DB HE Ahorro de energía o el programa Cálculo del coeficiente Kg, puede realizar la introducción de los datos del edificio en Climatización y aislamiento de Instalaciones de edificios y exportarlo todo al programa LIDER del Código Técnico de la Edificación.

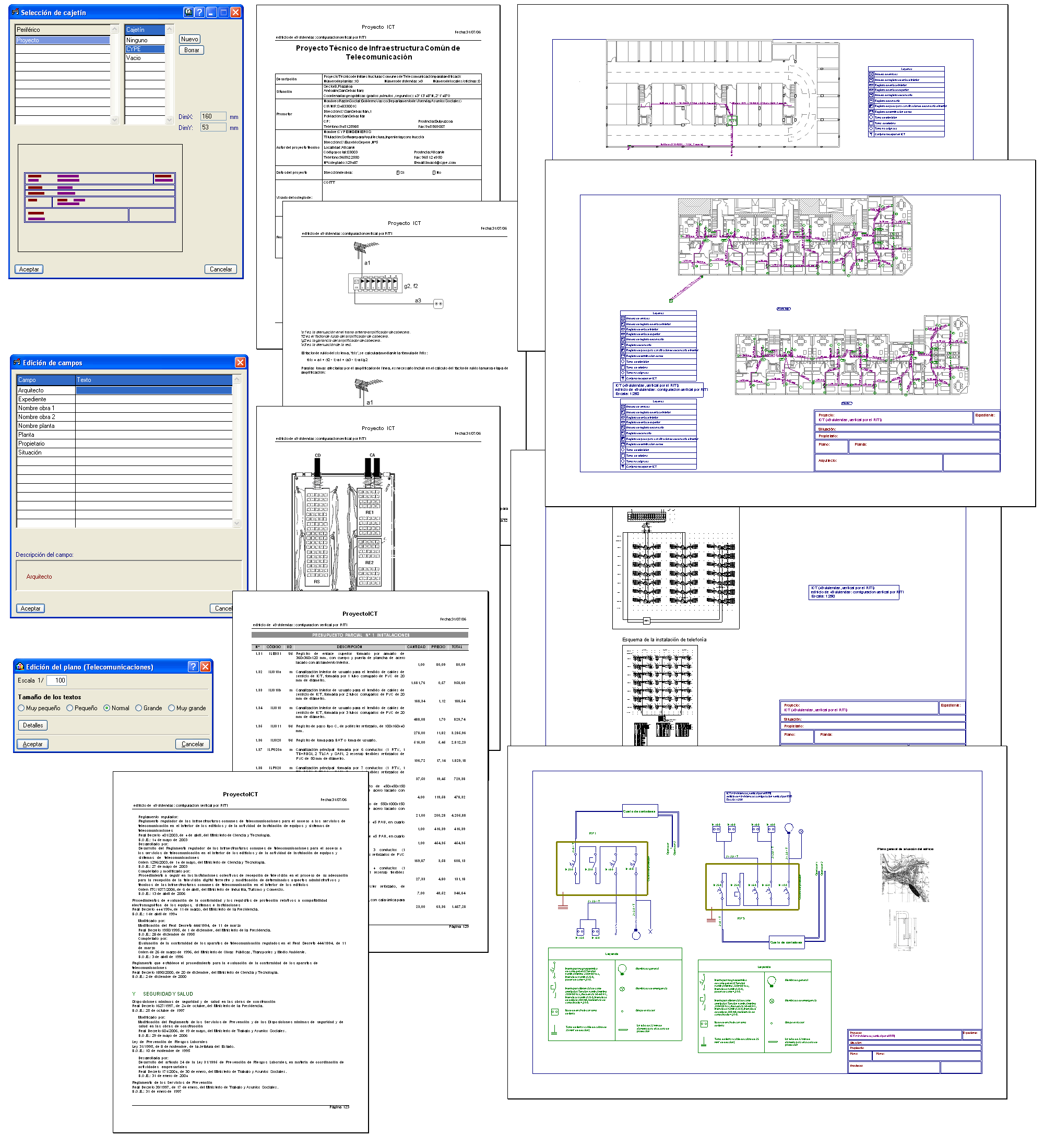

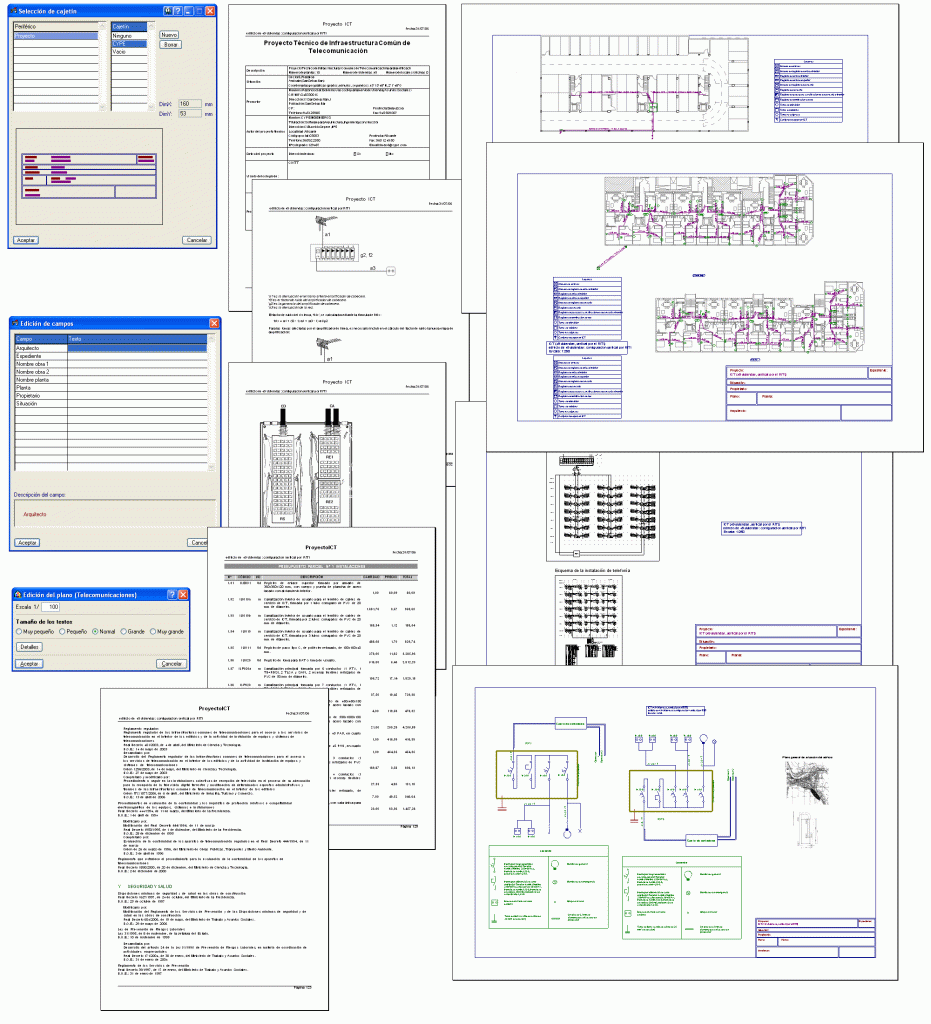

  • Gestión de planos: El programa incorpora en la generación del documento de proyecto ICT una completa gestión de los planos que permite al proyectista introducir su propio cajetín, incorporar a los planos todo tipo de detalles, seleccionar la escala y tamaño del papel, y realizar el montaje preliminar de los planos. De esta forma, el programa incorpora automáticamente los planos en el documento del proyecto sin necesidad de utilizar una herramienta informática complementaria.
  • Se pueden seleccionar diferentes equipamientos de iluminación exterior (balizas, farolas, proyectores y columnas con luminaria exterior) y asignarlos al cuadro de servicios comunes.
  • En los programas de Instalaciones de edificios es posible intercalar plantas nuevas una vez creadas las iniciales.
  • Se amplía la base de datos con la introducción de las cadenas locales en Cataluña, autonómicas en Asturias, Murcia, Aragón y Extremadura.
  • Se implementa el cálculo de instalaciones de telefonía con redes de distribución inferior a 31 pares.
  • La instalación se efectúa con cables de 2 pares que parten directamente desde el recinto de comunicaciones a cada vivienda. Se modifica el esquema de telefonía y se adapta el documento de proyecto para contemplar este caso.
  • Se introduce la amplificación de línea como solución para garantizar el cumplimiento de los niveles mínimos de señal en cada toma.
  • El programa introducirá un amplificador de línea en aquellos puntos de la instalación que lo necesiten. Para la correcta selección del  amplificador el algoritmo de cálculo tiene en cuenta el factor de ruido y el nivel de intermodulación.
  • Se adapta el documento de proyecto para contemplar la solución adoptada y se añaden los nuevos apartados relacionados con la amplificación de línea que se especifican en la orden ITC/1077/2066 de 6 de abril.
  • Se realiza un equilibrado de las atenuaciones de la red interior de usuario.
  • El número de salidas del repartidor situado en el PAU se incrementará en aquellas viviendas con mejores niveles de señal para atenuar la señal en estas tomas y equilibrar de esta manera la red en cada planta.
  • En Electricidad se permite la introducción de la centralización de contadores en plantas  sótano bajo rasante.
  • En Electricidad la previsión de carga asignada a los cuadros de garaje corresponde con el área asignada: 10w/m2 para garajes sin ventilación forzada y 20w/m2 para garajes con ventilación forzada según ITC-BT-10.
  • Al finalizar la instalación de los programas se incluyen en la carpeta CYPE Ingenieros\Ejemplos\Instalaciones de edificios, las plantillas en formato DWG para seguir los ejemplos paso a paso de instalaciones de edificios.
