A partir de la versión 2007.1.a, los programas de CYPE Ingenieros que importan ficheros de dibujo (CYPECAD, Metal 3D, Arquímedes, Infraestructuras urbanas, Instalaciones de edificios, Cypelec y Marcos) podrán leer ficheros de dibujo en el formato DWF de Autodesk®.

DWF es el acrónimo inglés de Design Web Format™. Se trata de un formato de archivo abierto y seguro que Autodesk® ha desarrollado específicamente para compartir datos de diseño de ingeniería. Los archivos DWF están muy comprimidos, por lo que son mucho más pequeños y rápidos de transmitir que los dibujos CAD habituales. Los archivos DWF no sustituyen a los formatos CAD nativos como DWG ni permiten editar los datos dentro del archivo.

Saber más
  • 2007.1.a

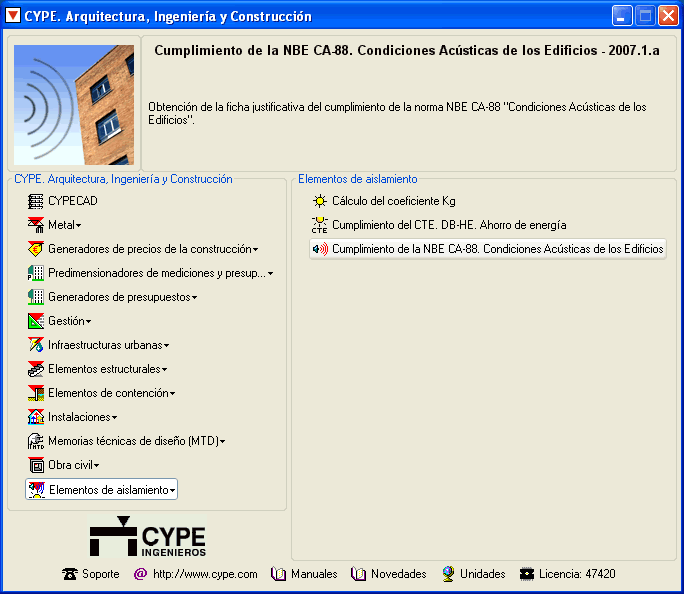

Se ha creado el grupo de programas Elementos de aislamiento. En él aparecen dos programas para aislamiento térmico y uno para aislamiento acústico.

Para aislamiento térmico:

  • Cálculo del coeficiente Kg
    Este programa ya existía en versiones anteriores y calcula y comprueba el coeficiente "Kg" de un edificio, según la norma NBE-CT-79.1.
  • Ahorro de energía. Cumplimiento del CTE. DB HE
    Obtiene las fichas justificativas, según el modelo descrito en el Apéndice H del Documento Básico HE Ahorro de Energía (CTE: Código Técnico de la Edificación). Opción simplificada.

    Cuando selecciona esta opción del menú entrará en el programa Instalaciones de edificios donde, en la carpeta Climatización y aislamiento, podrá obtener las fichas justificativas del Documento Básico HE tras describir los cerramientos que integran su edificio.

    Para poder obtener las fichas justificativas relativas al aislamiento térmico del edificio es necesario disponer de permiso en su licencia para ello. Este permiso es el mismo tanto para la Ficha justificativa del Kg del Edificio como para la Ficha justificativa del método prescriptivo (CTE, DB HE-1). En consecuencia, los usuarios que, en versiones anteriores tenían permiso en sus licencias para utilizar el programa Cálculo del coeficiente Kg, podrán obtener la Ficha justificativa del método prescriptivo (CTE, DB HE 1).

Para aislamiento acústico:

  • Cumplimiento de la NBE CA-88. Condiciones Acústicas de los Edificios
    Obtiene la ficha justificativa del cumplimiento de la norma NBE CA-88 "Condiciones Acústicas de los Edificios".

    Cuando selecciona esta opción del menú entrará en el programa Instalaciones de edificios donde, en la carpeta Climatización y aislamiento, podrá obtener la ficha justificativa del cumplimiento de la norma NBE CA-88 tras describir los cerramientos que integran su edificio.

    Cumplimiento de la NBE CA-88. Condiciones Acústicas de los Edificios es un nuevo programa para cuya utilización es necesario adquirir los permisos correspondientes en su licencia de uso.
Saber más
  • 2007.1.a

Cambio de nombre del módulo

El módulo Climatización se denomina ahora Climatización y aislamiento puesto que, además de poder calcular y dimensionar una instalación de climatización y calefacción puede obtener las Fichas justificativas relativas al aislamiento térmico y acústico de un edificio.

Condiciones térmicas y acústicas del edificio

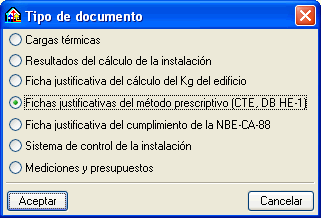

El módulo Climatización y aislamiento de Instalaciones de edificios permite ahora obtener la Ficha justificativa del método prescriptivo (CTE, DB HE 1) y la Ficha justificativa del cumplimiento de la NBE-CA-88.

El programa sigue permitiendo obtener la Ficha justificativa del cálculo del Kg del edificio.

Desde el menú de programas de CYPE Ingenieros también se pueden obtener la Ficha justificativa del cálculo del Kg del edificio, la Ficha justificativa del método prescriptivo (CTE, DB HE 1) y la Ficha justificativa del cumplimiento de la NBE-CA-88. Estas opciones se encuentran en el nuevo grupo de programas Elementos de aislamiento.

Para poder obtener las fichas justificativas relativas al aislamiento térmico del edificio es necesario disponer de permisos en su licencia para ello. Este permiso es el mismo tanto para la Ficha justificativa del Kg del Edificio como para la Ficha justificativa del método prescriptivo (CTE, DB HE 1). Por lo que, los usuarios, que en versiones anteriores tenían permiso en sus licencias para utilizar el programa Cálculo del coeficiente Kg, podrán obtener la Ficha justificativa del método prescriptivo (CTE, DB HE 1).

Para obtener la Ficha justificativa del cumplimiento de la NBE-CA-88, es necesario adquirir un nuevo permiso en su licencia de uso.

El módulo Climatización y aislamiento posee una gran ventaja frente a otros programas gracias a la combinación, en un único programa, del cálculo y dimensionamiento de la climatización y calefacción, y de la comprobación de las condiciones térmicas y acústicas de un edificio. De este modo, al modificar las características de un cerramiento, el programa obtiene todos los cálculos, dimensionamientos y comprobaciones de modo coherente con el cambio realizado. Otros programas emplean diferentes herramientas para climatizar, calefactar y comprobar las condiciones térmicas y acústicas de un edificio, lo que implica que el usuario tenga que repetir cualquier modificación en cada una de las herramientas utilizadas.

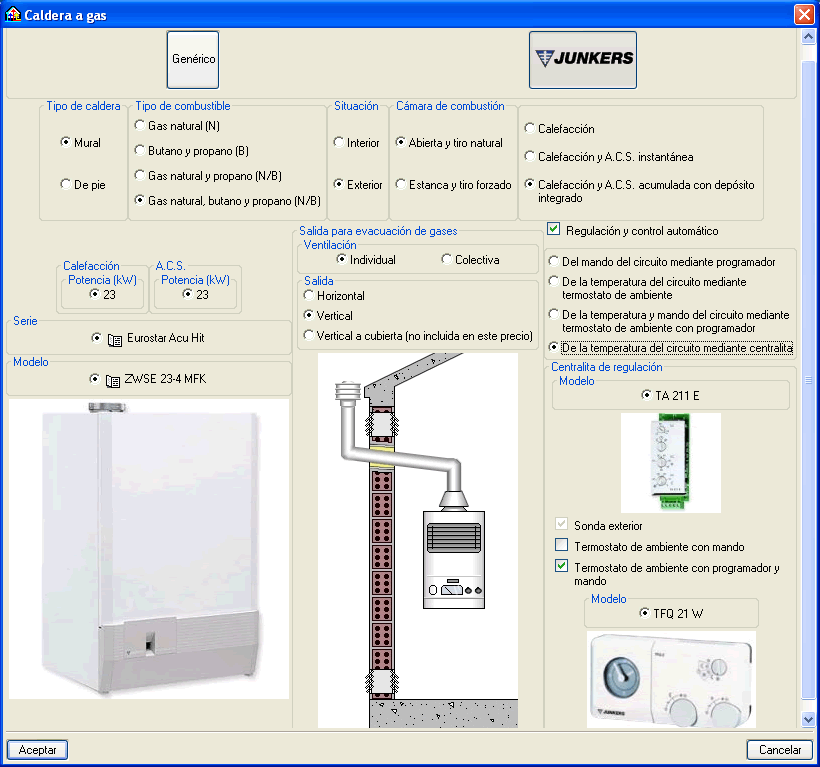

Calderas de gas

La versión 2007.1.a permite seleccionar calderas de gas para el cálculo y dimensionamiento de una instalación de calefacción de un edificio.

El programa dimensiona la bomba de impulsión de la caldera de gas y el vaso de expansión en el caso de que el modelo seleccionado no los incluya.

Saber más
  • 2007.1.a

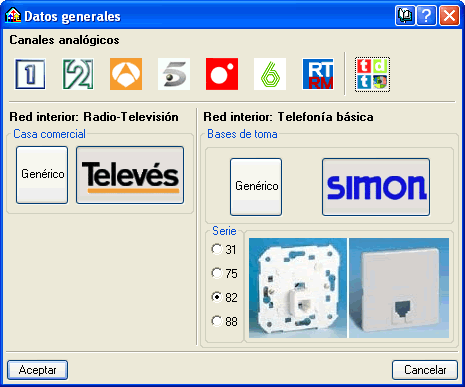

Nuevas televisiones autonómicas

Las comunidades autónomas de Aragón, Murcia, Extremadura y Asturias han comenzado a emitir, o tienen previsto emitir en breve, la señal de sus respectivos canales autonómicos, por lo que el módulo Telecomunicaciones de Instalaciones de edificios ha ampliado su base de datos para incluir la previsión de los canales teóricamente asignados a cada municipio.

El programa ya disponía en su base de datos de la información correspondiente a los canales de la televisión digital terrestre para todos los municipios de España. Ahora, dicha información se muestra pulsando el botón  que aparece en la figura siguiente.

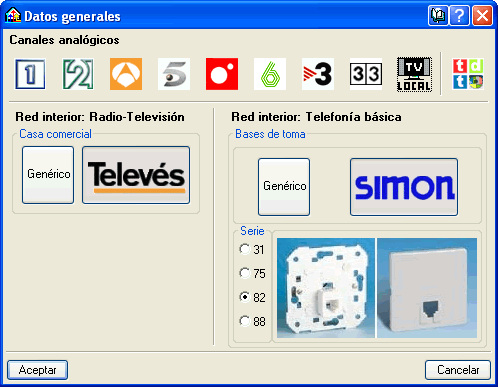

Televisión local en Cataluña

La nueva versión de Telecomunicaciones incorpora también los canales de televisión local en las ciudades más importantes de Cataluña.

Red de distribución de telefonía para menos de 31 pares

En esta versión es posible contemplar la particularización de la instalación de telefonía para el caso de una red de distribución de menos de 31 pares, donde el reglamento ICT permite la acometida directa desde el registro principal hasta cada vivienda, con cables de uno y dos pares.

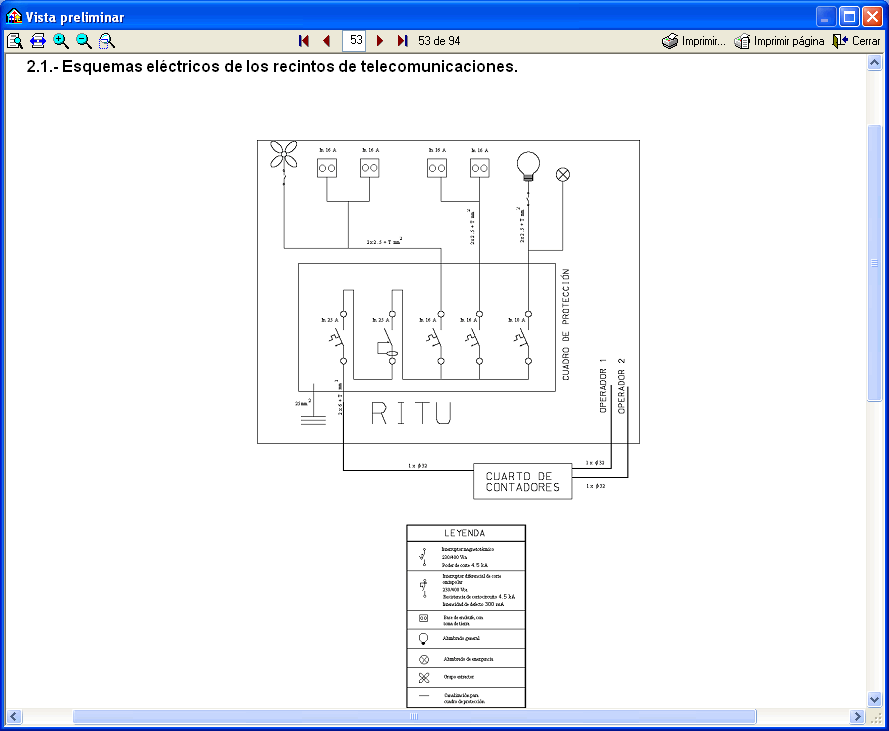

Esquemas eléctricos de los recintos de telecomunicaciones

El proyecto ICT se amplía con esquemas de principio de las instalaciones eléctrica de los recintos de telecomunicaciones inferior, superior y único.

Amplificación de línea

El programa incorpora, para el cálculo del servicio de televisión terrenal y satélite, el cálculo y dimensionamiento automático de la amplificación de línea como solución para resolver instalaciones con grandes pérdidas.

Saber más
  • 2007.1.a

Se han adaptado al Código Técnico de la Edificación los consumos y las descargas de los módulos Fontanería y Saneamiento.

Saber más
  • 2007.1.a

La versión 2007.1.a de los programas de CYPE Ingenieros incluye una versión de libre acceso de este programa denominada Instalaciones de edificios Versión estudiantes.

Esta versión para estudiantes dispone de las mismas herramientas que la versión completa, pero con una serie de limitaciones relacionadas con la superficie ocupada por la instalación y con la distribución de plantas del edificio donde se encuentra.

  • Limitación de superficie.
    El rectángulo envolvente de la proyección en un plano horizontal de la instalación (incluido cualquier elemento que la componga) no puede superar 70 m2.
  • Limitaciones de plantas.
    El edificio donde se encuentra la instalación puede tener como máximo un sótano, dos plantas sobre rasante y cubierta.
Saber más
  • 2007.1.a

La vista 3D de la estructura puede visualizarse en perspectiva cónica o isométrica.

Se ha implementado la posibilidad de desplazarse por el interior del edificio con total libertad cuando se está visualizando una perspectiva cónica. La visualización de elementos ocultos en la vista 3D es más fácil haciendo transparente u opaco cualquier elemento constructivo o de la instalación.

Saber más
  • 2007.1.a

Nuevas herramientas en la línea de estado

En la línea de estado del programa situada en la parte superior de la ventana de trabajo se han implementado una serie de herramientas  que facilitan la introducción de la geometría de todas las instalaciones.

Gracias a estas herramientas, cuando se introduce un nudo de la instalación aparece en pantalla la distancia entre la posición del cursor y el nudo anteriormente introducido.

Es posible activar la petición de confirmación de cotas cuando se introduce algún elemento.

La petición de cotas puede configurarse de modo que los datos se presenten en coordenadas cartesianas o polares.

También pueden establecerse referencias a objetos del programa (nudos, conducciones, elementos constructivos, mecanismos...) al igual que se hace con las capturas a un fichero DXF/DWG y se pueden configurar los rastreos. Por ejemplo, se puede capturar la prolongación de una barra cuando se aproxime a ella con el cursor, dibujándose una línea discontinua.

Instrucciones de ayuda durante la introducción de datos

En la parte inferior de la pantalla es posible desplegar una sección en la que se dan instrucciones para utilizar la opción de menú seleccionada.

Saber más
  • 2007.1.a

Este documento no ha sido aprobado junto con el resto de documentos básicos. El CTE especifica que hasta que se apruebe el DB HR Protección frente al ruido se aplicará la Norma Básica de la Edificación NBE-CA-88 "Condiciones acústicas en los edificios". Por tanto, en el módulo Climatización y aislamiento de  Instalaciones de edificios y con la misma introducción de datos que se ha realizado para calcular las fichas justificativas del aislamiento térmico se obtiene la ficha justificativa del cumplimiento de la NBE-CA-88.

Saber más
  • 2007.1.a

Cumplimiento de la Exigencia básica HE1. Limitación de la demanda energética

Se ha implementado en el módulo Climatización y aislamiento de Instalaciones de edificios las herramientas necesarias para verificar el cumplimiento de la Exigencia básica HE 1 (Limitación de demanda energética del CTE), con la opción simplificada o con la opción general.

  • Opción simplificada
    Climatización y aislamiento de Instalaciones de edificios permite obtener las fichas justificativas, según el modelo descrito en el Apéndice H del Documento Básico HE 1 (Limitación de demanda energética) del Código Técnico de la Edificación.
  • Opción general

    Climatización y aislamiento de Instalaciones de edificios permite exportar la geometría, composición de cerramientos, condiciones interiores (recintos) y datos climáticos del edificio al programa LIDER del CTE.El programa LIDER del Código Técnico de la Edificación es la aplicación informática patrocinada por el Ministerio de la Vivienda para cumplir con la opción general de verificación de la exigencia de Limitación de demanda energética HE 1, establecida en el Documento Básico de Habitabilidad y Energía del Código Técnico de la Edificación.Tras la exportación al programa LIDER del CTE, el usuario sólo tiene que utilizar la opción "Calcular" de esta aplicación para comprobar el cumplimiento de su edificio y obtener el listado de la certificación energética de la opción general del DB HE 1.

Con estas implementaciones en el módulo Climatización y aislamiento de Instalaciones de edificios (opción simplificada y opción general) el usuario puede con una única introducción de datos:

  • Verificar el cumplimiento de la Exigencia básica HE 1 (Limitación de demanda energética del CTE), con la opción simplificada (Fichas justificativas) o con la opción general (exportación a LIDER).
  • Obtener la Ficha justificativa del cumplimiento de la NBE-CA-88. Condiciones Acústicas de los Edificios.
  • Calcular las cargas térmicas de verano e invierno de su edificio.
  • Calcular la instalación completa de refrigeración incluido su presupuesto.
  • Calcular la instalación completa de calefacción incluido el presupuesto.
  • Definir calcular y dimensionar, con unos pocos datos más, las instalaciones de fontanería, gas, contra incendios, saneamiento, telecomunicaciones y electricidad de su edificio.

En Climatización y aislamiento y en Instalaciones de edificios puede obtener más información sobre las prestaciones de este programa.

Saber más
  • 2007.1.a

Los módulos de Fontanería y Saneamiento de Instalaciones de edificios se han adaptado a la exigencia básica HS 4 Suministro de agua en fontanería, y a la exigencia básica HS 5 Evacuación de aguas a saneamiento.

Tanto en fontanería como en saneamiento han sido modificados los caudales asignados a cada aparato, además del diámetro mínimo de diseño. Para ello se han introducido las tablas 2.1 del HS 4 y 4.2 del HS 5 para la definición de consumos. Por otra parte, se han introducido los diámetros mínimos de las tablas 4.1 del HS 4 de la exigencia básica HS 4 y las tablas  4.2, 4.3, 4.4, 4.5, 4.7, 4.8 y 4.9 del HS 5.

Para el caso de saneamiento se ha introducido la intensidad pluviométrica para todos los municipios de España. De esta forma el proyectista sólo debe introducir el municipio y el programa asigna la isoyeta y la zona correspondientes.

También para Saneamiento, el programa comprueba las distancias entre los elementos de un cuarto húmedo (ramales individuales, bote sifónico y bajantes).

Saber más
  • 2007.1.a

El módulo de Electricidad de Instalaciones de edificios incorpora la densidad de impacto sobre el terreno según la figura 1.1 de la exigencia SU 8 Seguridad frente al riesgo causado por la acción del rayo.

Saber más
  • 2007.1.a
