Generación de elementos nativos de Revit a partir de un IFC de sistemas HVAC

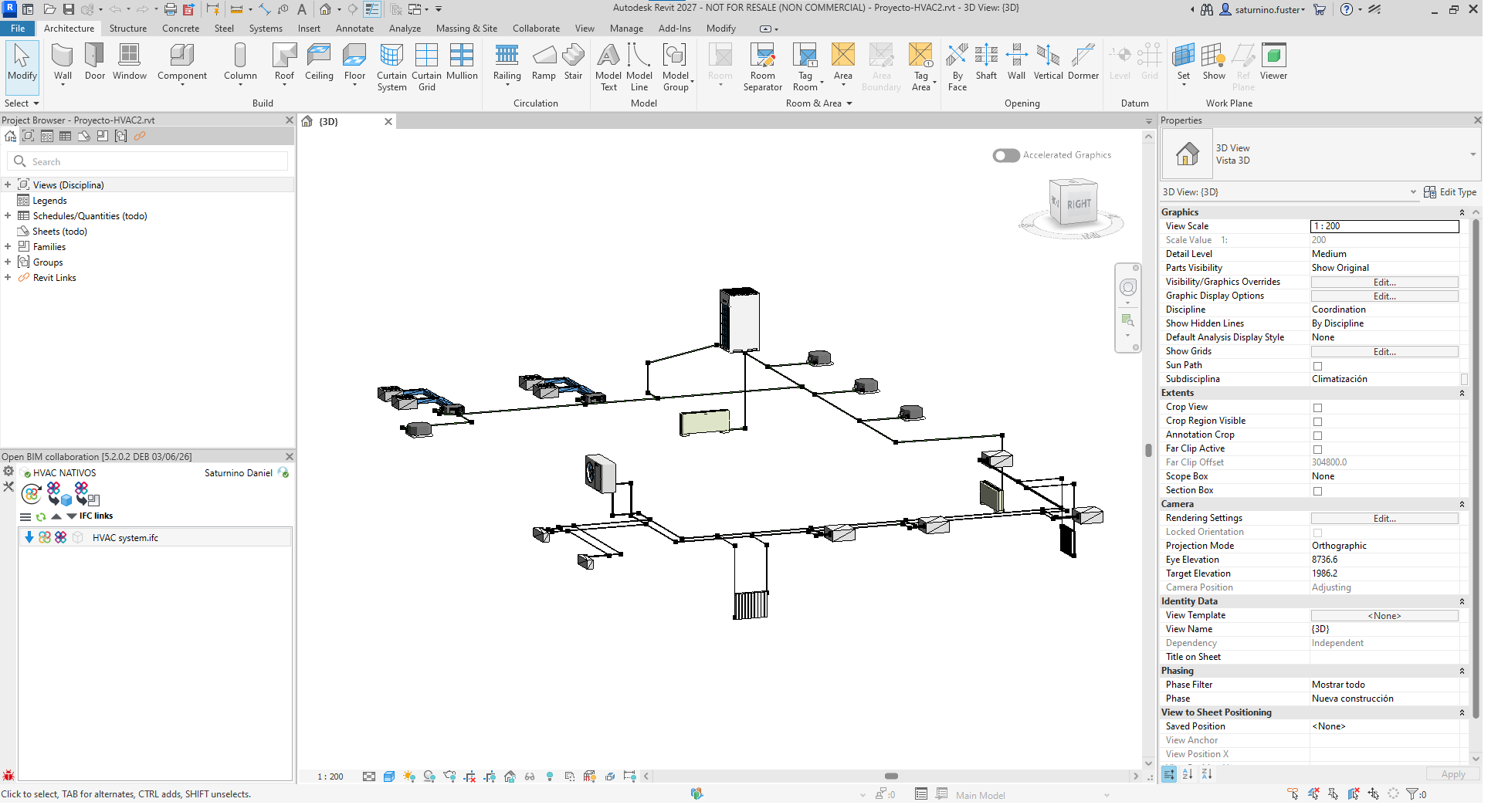

El módulo "Generación de elementos nativos de Revit" incluye la funcionalidad "Generación de elementos nativos de Revit a partir de un IFC de sistemas de conductos". Esta funcionalidad permite la conversión de un modelo MEP (incluido en un proyecto de la plataforma BIMserver.center) a sistemas HVAC nativos de Revit mediante la asignación de familias.

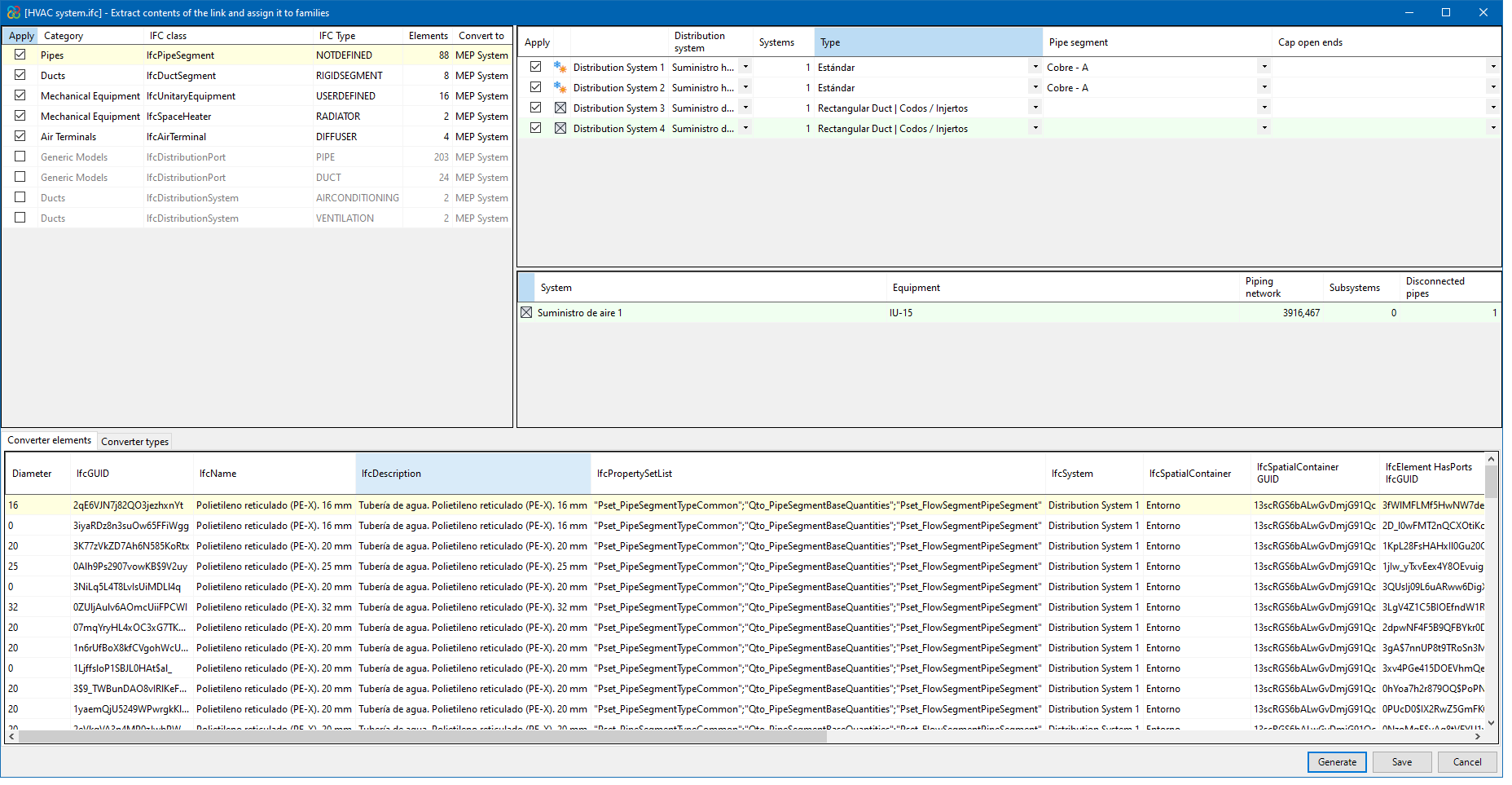

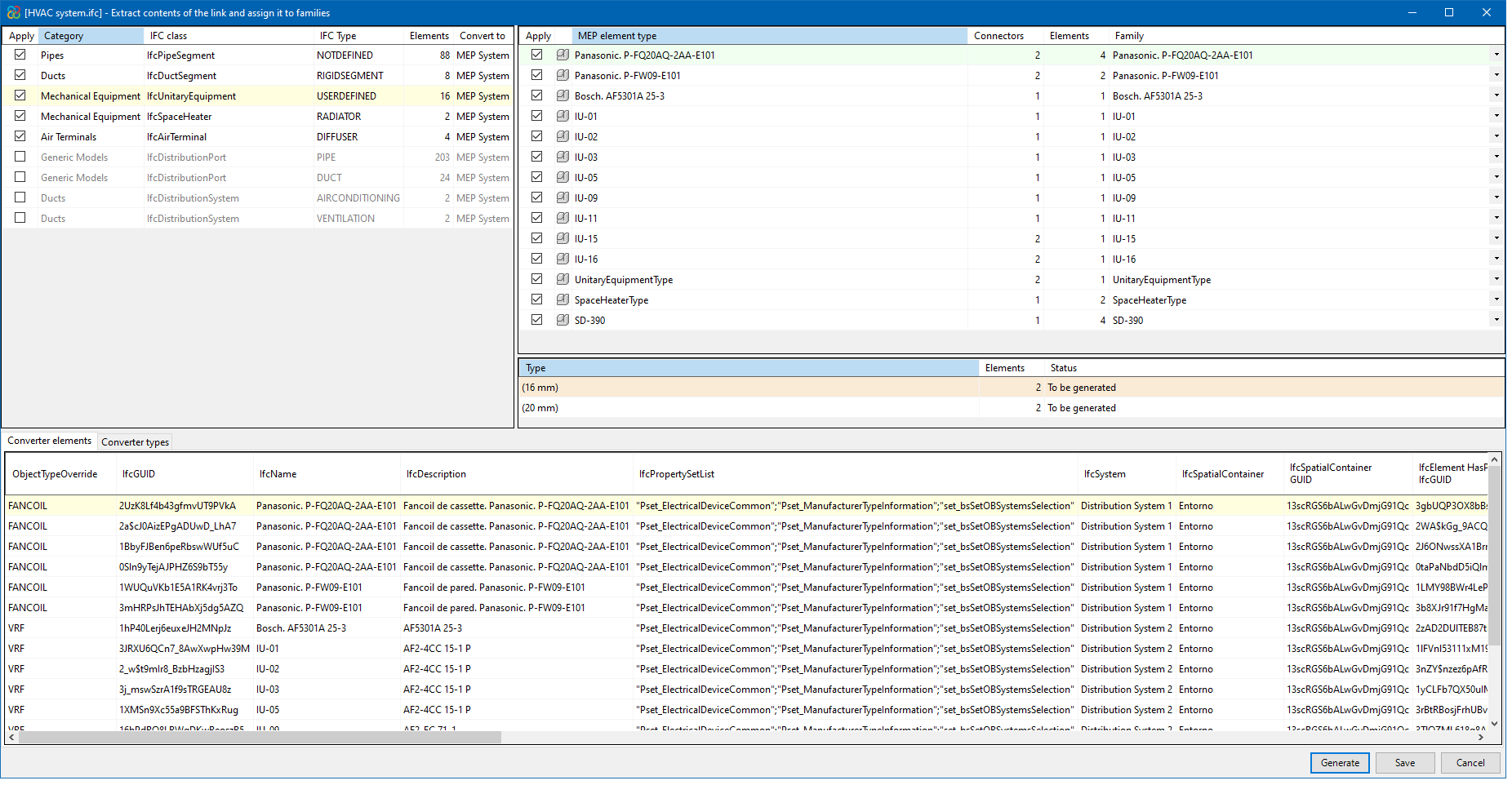

La funcionalidad permite convertir tuberías y conductos mediante la asignación de tipos previamente cargados en el modelo, así como generar equipos mecánicos mediante la asignación de familias existentes o la generación automática de nuevas familias.
| Nota: |
|---|
| Para la conversión de sistemas HVAC generados en CYPEHVAC a entidades nativas de Revit, es necesario que, en CYPEHVAC, al pulsar la opción "Compartir" del menú "BIMserver.center", se marque la casilla "No incluir las uniones y transiciones de los sistemas de distribución", ya que éstas se generan de forma independiente en el propio Revit. |

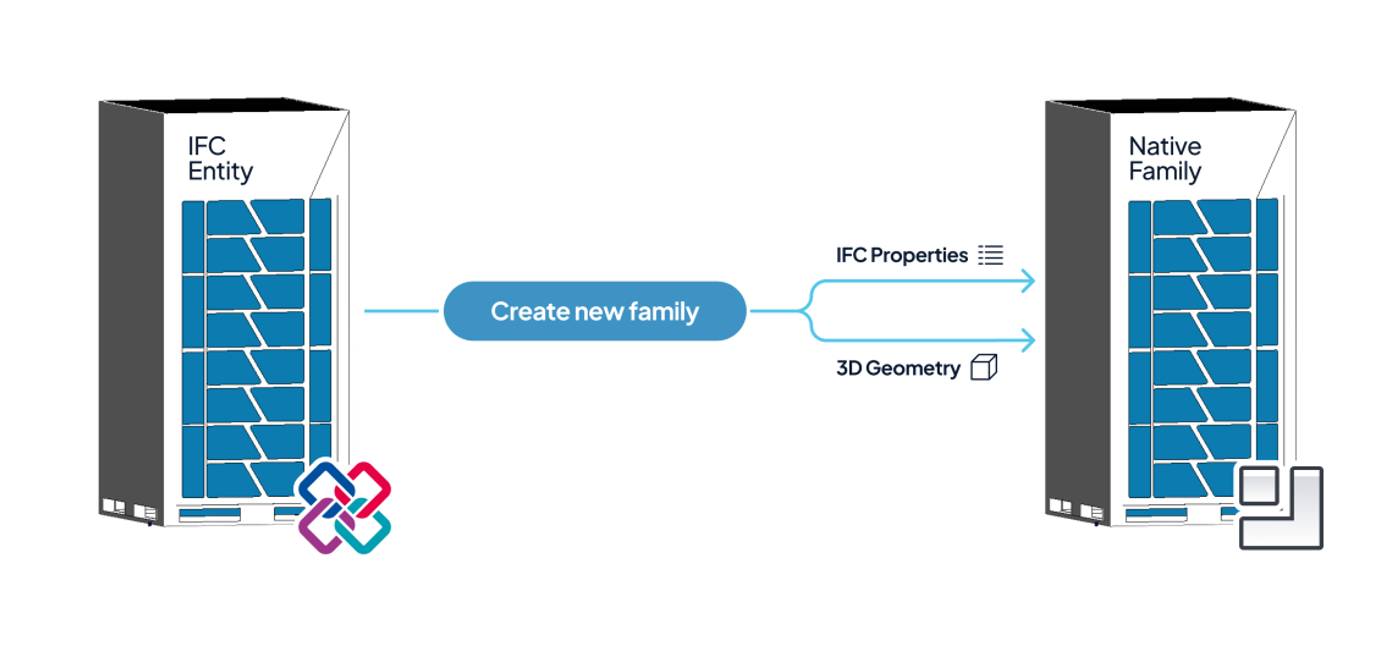

En la generación de familias paramétricas a partir de entidades IFC, el usuario puede crear familias de equipos nativos a partir de la geometría del IFC y adherir sus propiedades IFC a esta nueva familia.
