Biblioteca de ligações predefinida
O CYPE Connect inclui uma biblioteca de ligações predefinidas. Esta funcionalidade tem como objetivo facilitar o processo de modelação de ligações através da utilização de configurações paramétricas já definidas.
A biblioteca está alojada na nuvem, o que permite a sua atualização contínua e a incorporação progressiva de novos tipos de ligações. Desta forma, o utilizador dispõe sempre de um conjunto de soluções atualizado, sem necessidade de instalações ou atualizações locais específicas.

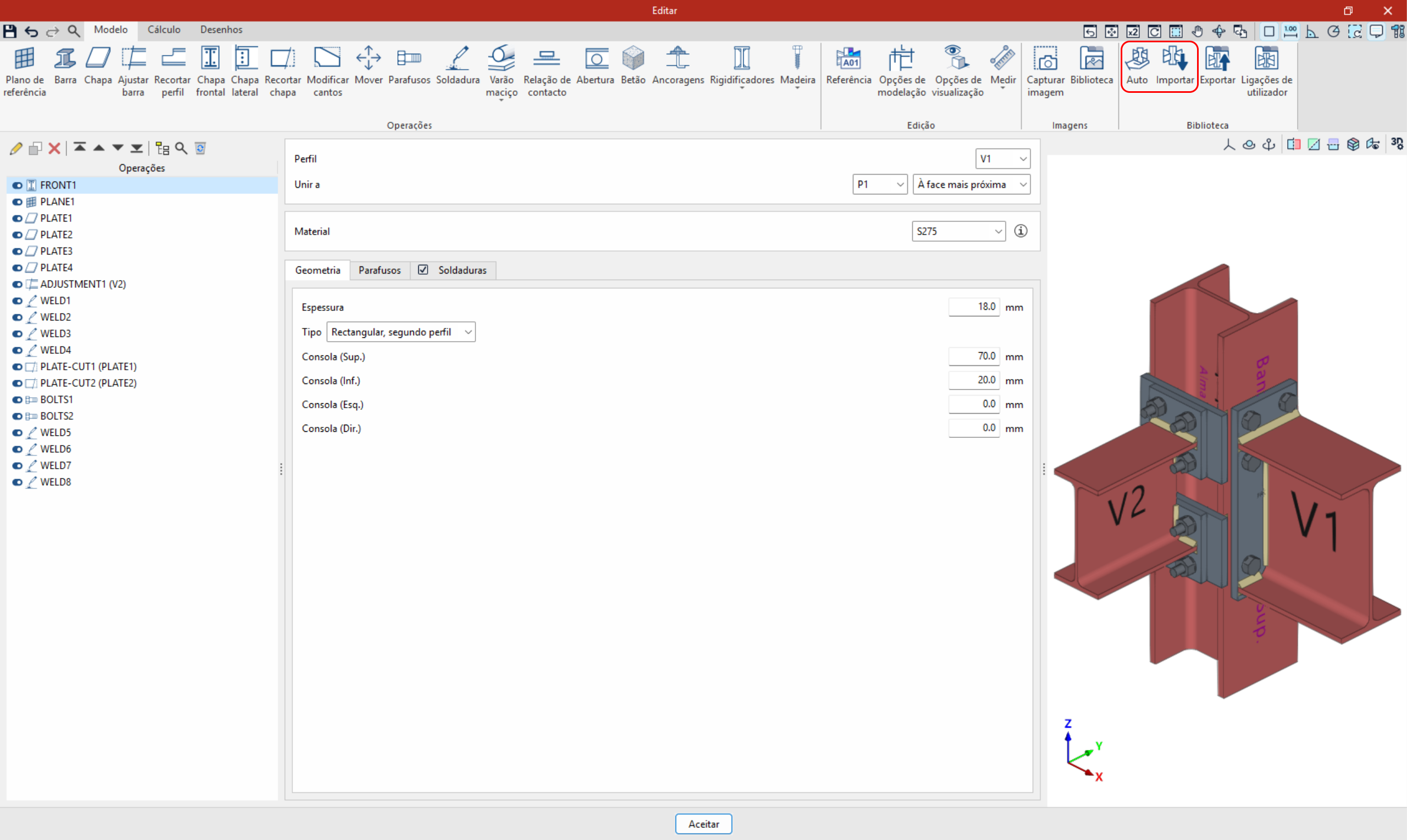

Para utilizar a biblioteca de ligações predefinidas, é necessário selecionar as opções "Auto" ou "Importar", disponíveis no grupo "Biblioteca" do separador "Modelo" no editor de ligações.
| Nota: |
|---|
| Esta biblioteca está em constante evolução e vai ampliando o seu conteúdo de forma progressiva para incluir novas ligações e adaptar-se a diferentes casos de utilização no âmbito do cálculo de ligações. |
Auto
Esta ferramenta define automaticamente a ligação a partir das alternativas disponíveis na biblioteca de ligações do utilizador e na biblioteca de ligações predefinidas. O sistema analisa as opções existentes e seleciona a que melhor se adapta à configuração do modelo, aplicando-a diretamente.

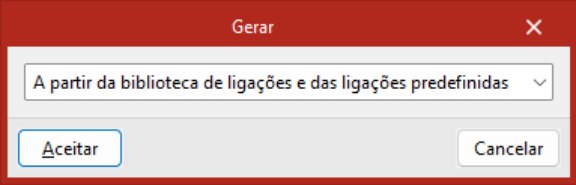

Ao executar este recurso, o utilizador pode selecionar o âmbito de pesquisa das ligações na janela "Gerar" que aparece. Assim, é possível gerar a ligação:
- "A partir da biblioteca de ligações" do utilizador,
- "A partir das ligações predefinidas",
- ou a partir de ambas simultaneamente ("A partir da biblioteca de ligações e das ligações predefinidas").
Importar
Esta ferramenta permite importar uma ligação da biblioteca de ligações do utilizador ou da biblioteca de ligações predefinidas. Neste caso, o utilizador deve selecionar a ligação que pretende importar.

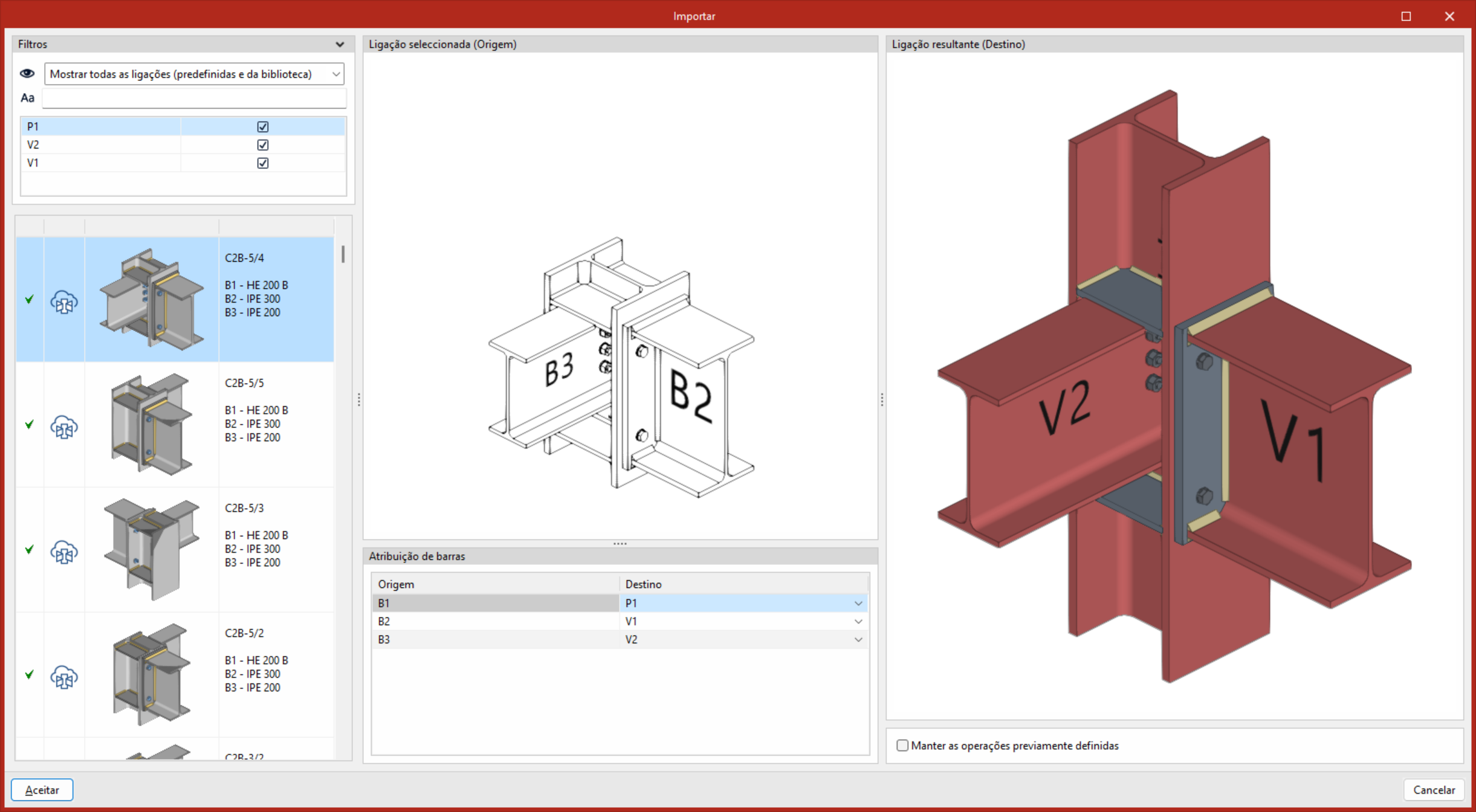

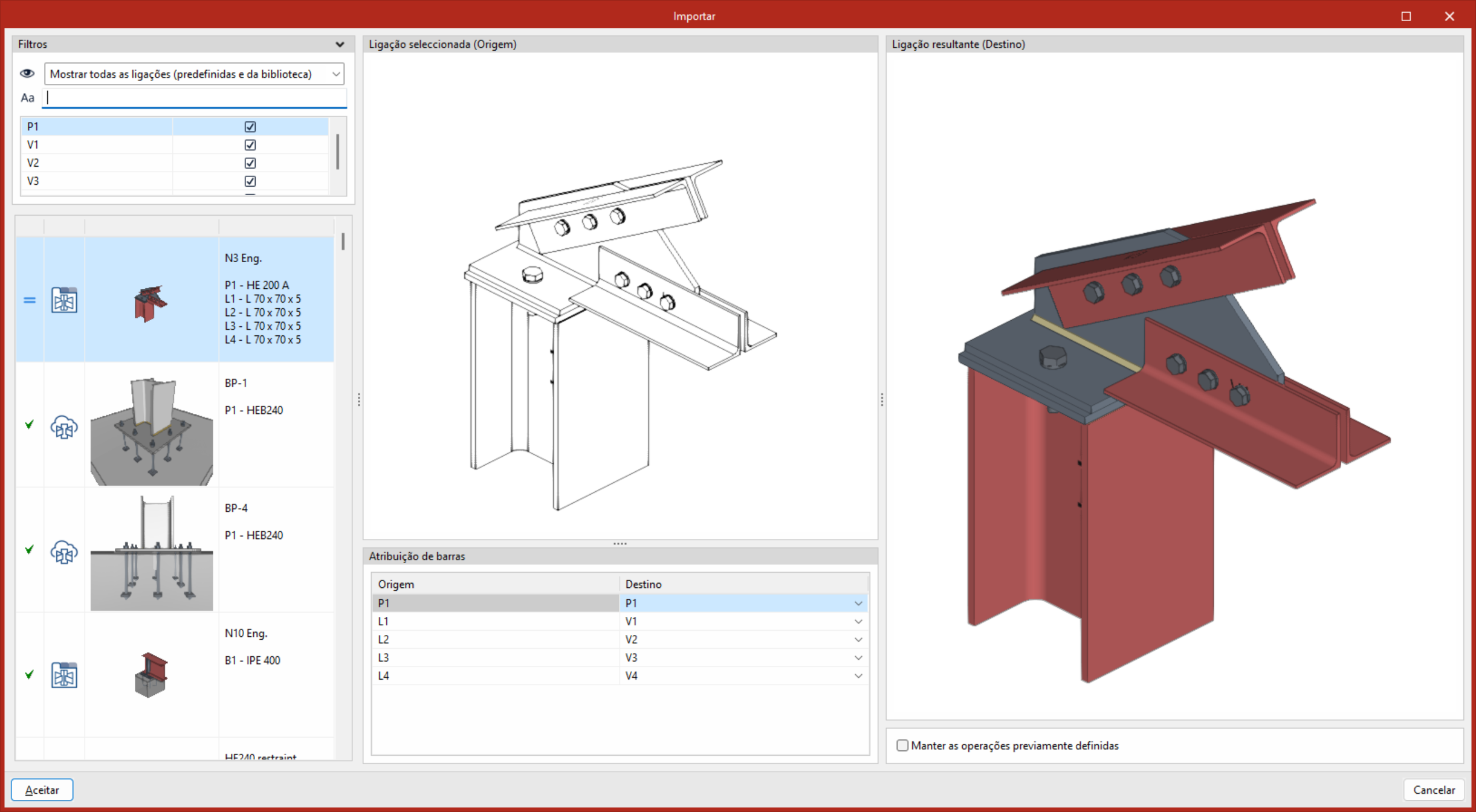

Na coluna da esquerda é apresentada a listagem de ligações da biblioteca. Na parte superior encontram-se os “Filtros”, que permitem restringir as ligações apresentadas, seja pela sua origem, seja através de uma pesquisa por texto. A lista é ordenada automaticamente em função da compatibilidade com o modelo, colocando em primeiro lugar as ligações que melhor se adaptam à configuração de barras existente.
Para além disso, é possível selecionar as barras às quais se pretende aplicar a ligação, ativando-as ou desativando-as a partir do painel "Filtros". Esta opção revela-se especialmente útil quando se pretende resolver parcialmente uma ligação, nos casos em que não existe uma alternativa que resolva o conjunto completo.
Na coluna central é apresentada a vista 3D da ligação selecionada na biblioteca ("Ligação selecionada (Origem)"), juntamente com a "Atribuição de barras". Esta atribuição permite definir a correspondência entre as barras da ligação da biblioteca e as do modelo de destino.
Na coluna da direita, é apresentada a visualização 3D do resultado da aplicação da ligação ("Ligação resultante (Destino)"), juntamente com a opção "Manter as operações previamente definidas".
