Biblioteca de uniones predefinidas
CYPE Connect incorpora una biblioteca de uniones predefinidas. Esta funcionalidad está orientada a facilitar el proceso de modelado de uniones mediante el uso de configuraciones paramétricas ya definidas.
La biblioteca está alojada en la nube, lo que permite su actualización continua y la incorporación progresiva de nuevas tipologías de uniones. De este modo, el usuario dispone siempre de un conjunto de soluciones actualizado sin necesidad de instalaciones o actualizaciones locales específicas.

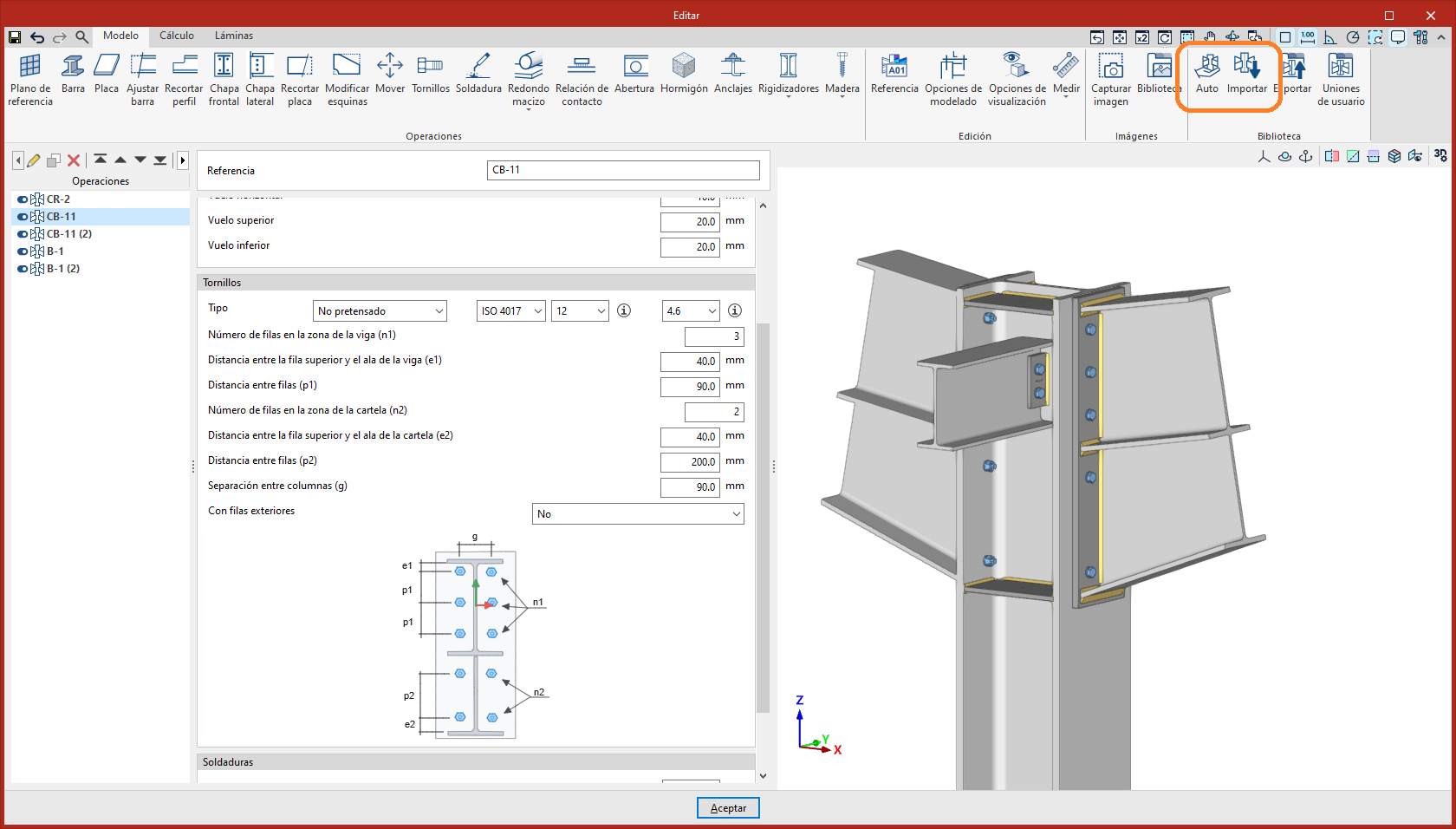

Para usar la biblioteca de uniones predefinidas es necesario utilizar las opciones "Auto" o "Importar", disponibles en el bloque "Biblioteca" de la pestaña "Modelo" en el editor de uniones.
| Nota: |
|---|
| Esta biblioteca se encuentra en evolución y va ampliando su contenido de forma progresiva para incluir nuevas uniones y adaptarse a distintos casos de uso dentro del entorno de cálculo de uniones. |
Auto
Esta herramienta define automáticamente la unión a partir de las alternativas disponibles en la biblioteca de uniones del usuario y en la biblioteca de uniones predefinidas. El sistema analiza las opciones existentes y selecciona la que mejor se adapta a la configuración del modelo, aplicándola de forma directa.
Al ejecutar esta utilidad, el usuario puede elegir el ámbito de búsqueda de las uniones en la ventana "Generar" que aparece. Así, es posible generar la unión:
- "A partir de la biblioteca de uniones" del usuario,
- "A partir de las uniones predefinidas",
- o a partir de ambas simultáneamente ("A partir de la biblioteca de uniones y de las uniones predefinidas").
Importar
Esta herramienta permite importar una unión desde la biblioteca de uniones del usuario o desde la biblioteca de uniones predefinidas. En este caso, el usuario debe seleccionar la unión que desea importar.

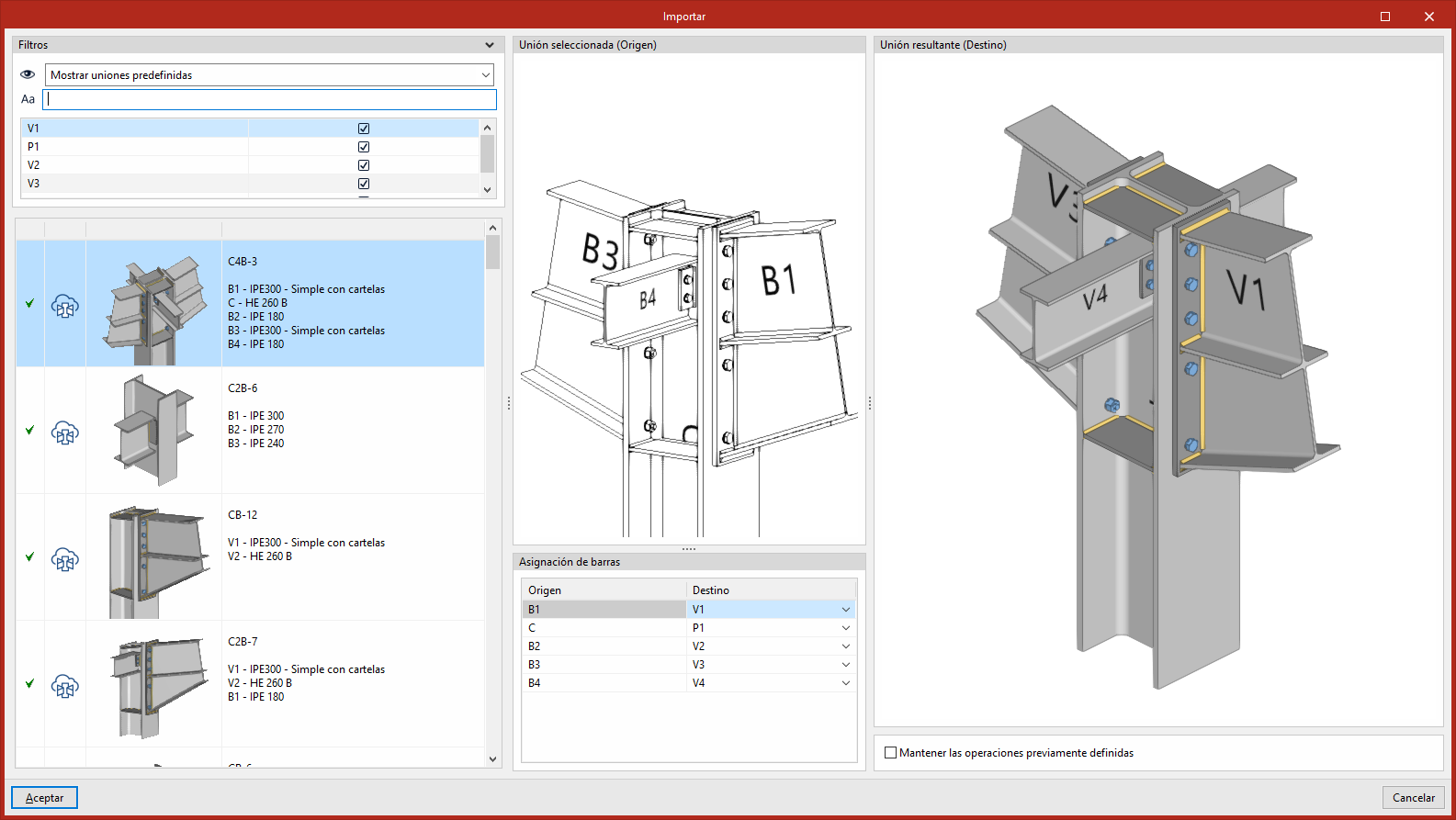

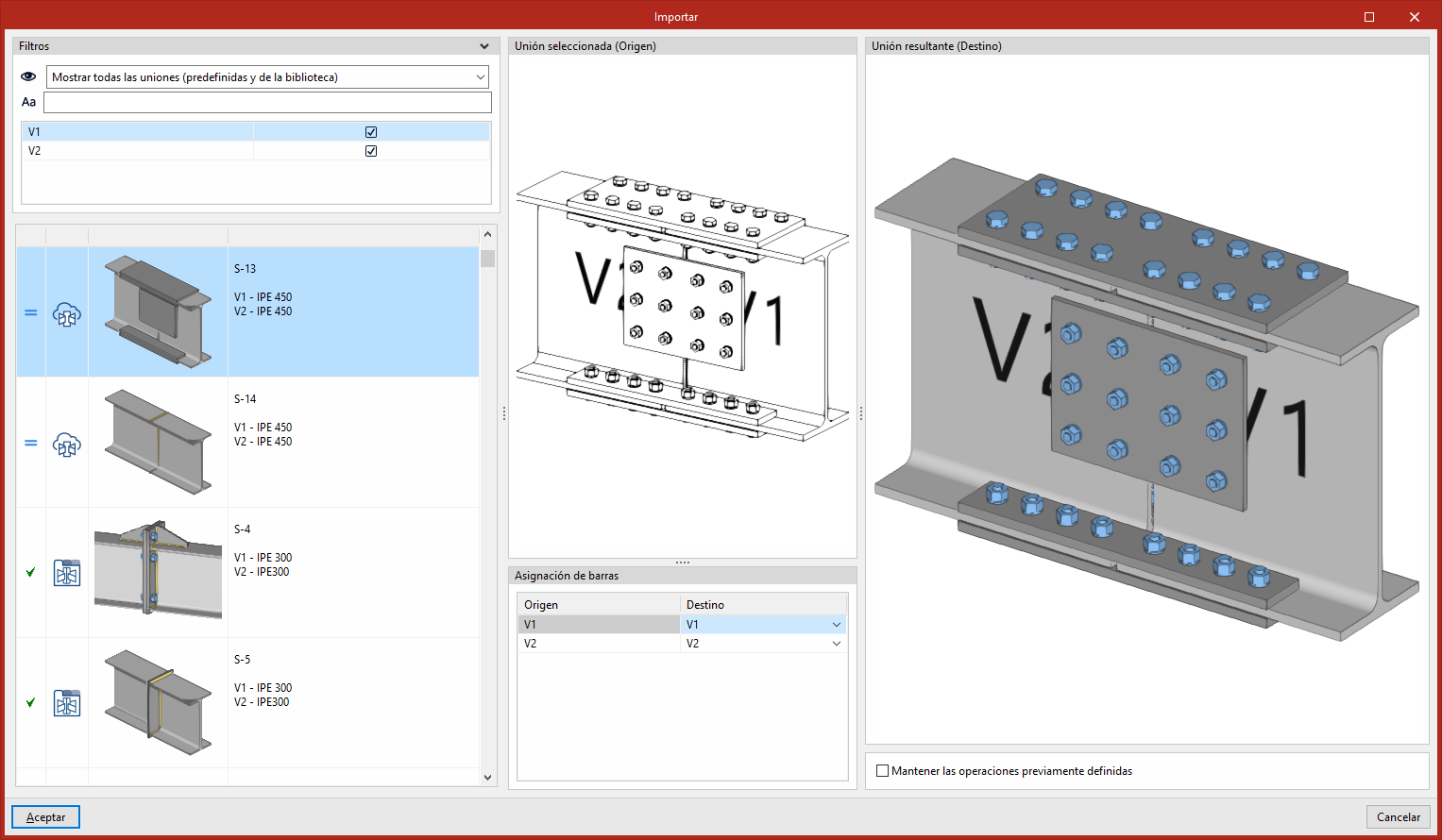

En la columna izquierda se muestra el listado de uniones de la biblioteca. En la parte superior se incluyen "Filtros" que permiten acotar las uniones mostradas, ya sea por su origen o mediante búsqueda por texto. El listado se ordena automáticamente en función de la compatibilidad con el modelo, situando en primer lugar las uniones que mejor se ajustan a la configuración de barras existente.
Además, es posible seleccionar las barras a las que se desea aplicar la unión, activándolas o desactivándolas desde el panel de "Filtros". Esta opción resulta especialmente útil cuando se desea resolver parcialmente una unión, en aquellos casos en los que no existe una alternativa que resuelva el conjunto completo.
En la columna central se muestra la vista 3D de la unión seleccionada en la biblioteca ("Unión seleccionada (Origen)"), junto con la "Asignación de barras". Esta asignación permite definir la correspondencia entre las barras de la unión de biblioteca y las del modelo de destino.
En la columna derecha se presenta la vista 3D del resultado de aplicar la unión ("Unión resultante (Destino)"), junto con la opción "Mantener las operaciones previamente definidas".
