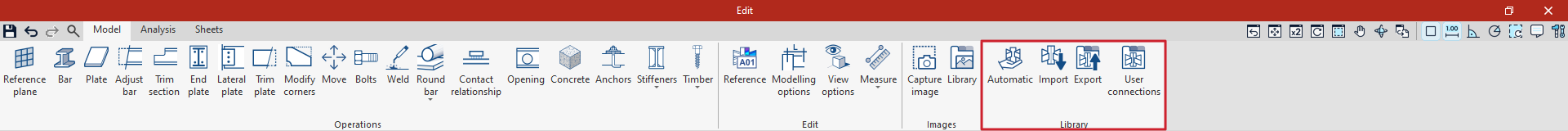

Auto

Esta herramienta define automáticamente la unión a partir de las alternativas disponibles en la biblioteca de uniones del usuario y en la biblioteca de uniones predefinidas. El sistema analiza las opciones existentes y selecciona la que mejor se adapta a la configuración del modelo, aplicándola de forma directa.

Al ejecutar esta utilidad, el usuario puede elegir el ámbito de búsqueda de las uniones en la ventana "Generar" que aparece. Así, es posible generar la unión:

• "A partir de la biblioteca de uniones" del usuario,
• "A partir de las uniones predefinidas",
• o a partir de ambas simultáneamente ("A partir de la biblioteca de uniones y de las uniones predefinidas").

Importar

Esta herramienta permite importar una unión desde la biblioteca de uniones del usuario o desde la biblioteca de uniones predefinidas. En este caso, el usuario debe seleccionar la unión que desea importar.

En la columna izquierda se muestra el listado de uniones de la biblioteca. En la parte superior se incluyen "Filtros" que permiten acotar las uniones mostradas, ya sea por su origen o mediante búsqueda por texto. El listado se ordena automáticamente en función de la compatibilidad con el modelo, situando en primer lugar las uniones que mejor se ajustan a la configuración de barras existente.

Además, es posible seleccionar las barras a las que se desea aplicar la unión, activándolas o desactivándolas desde el panel de "Filtros". Esta opción resulta especialmente útil cuando se desea resolver parcialmente una unión, en aquellos casos en los que no existe una alternativa que resuelva el conjunto completo.

En la columna central se muestra la vista 3D de la unión seleccionada en la biblioteca ("Unión seleccionada (Origen)"), junto con la "Asignación de barras". Esta asignación permite definir la correspondencia entre las barras de la unión de biblioteca y las del modelo de destino.

En la columna derecha se presenta la vista 3D del resultado de aplicar la unión ("Unión resultante (Destino)"), junto con la opción "Mantener las operaciones previamente definidas".

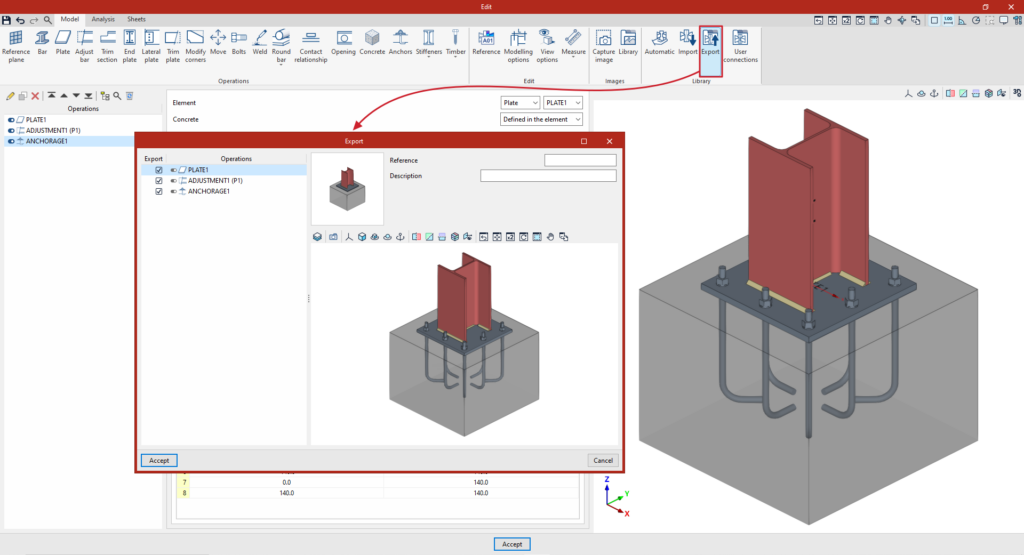

Exportar

Esta herramienta permite exportar la unión que está siendo editada a la biblioteca de uniones del usuario.

En la ventana que aparece al pulsar sobre esta opción se configura la exportación de datos:

• En la lista del lateral izquierdo, se indican las "Operaciones" que se desean "Exportar" marcando las casillas correspondientes.
• A la derecha, se escribe la "Referencia" y la "Descripción" con las que la unión aparecerá en la biblioteca de uniones del usuario.
• También se muestra la miniatura de la unión, que el programa genera automáticamente.

Uniones de usuario

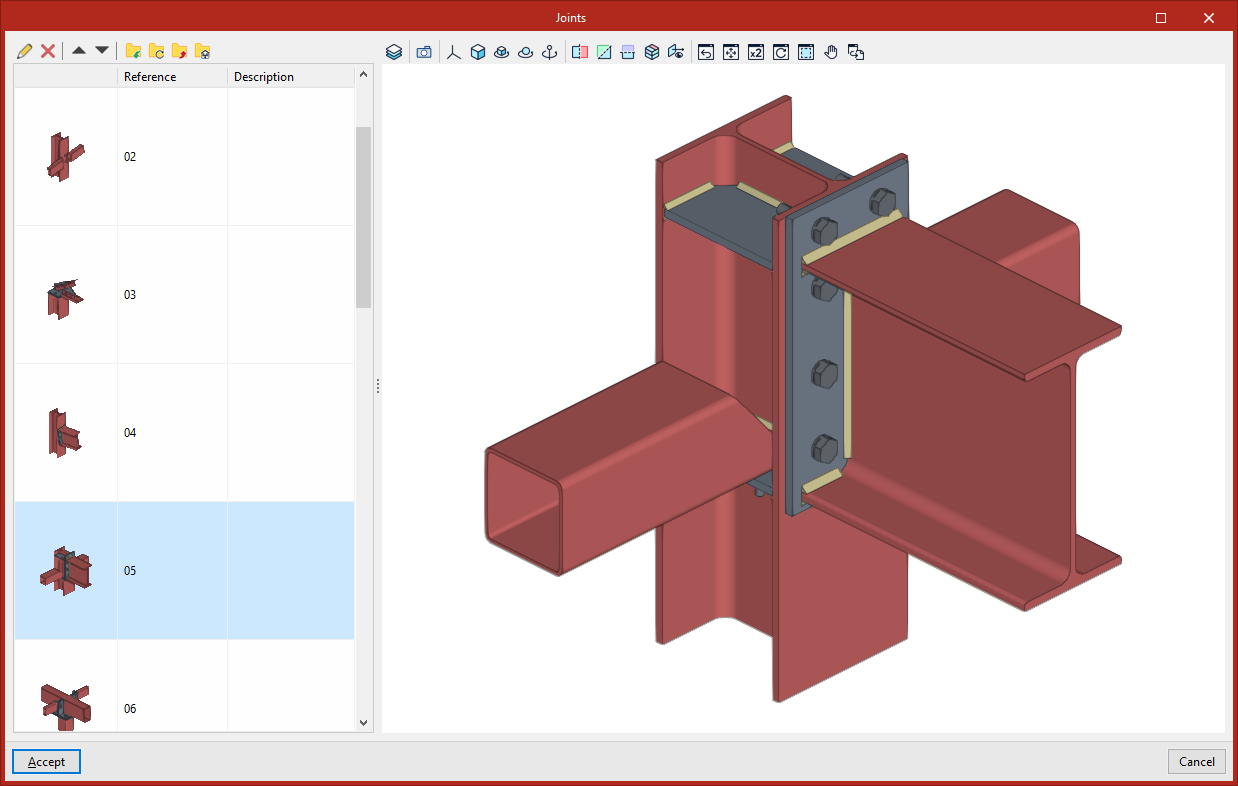

Esta opción permite consultar la biblioteca de uniones del usuario.

Puede consultar más información en el siguiente enlace.
