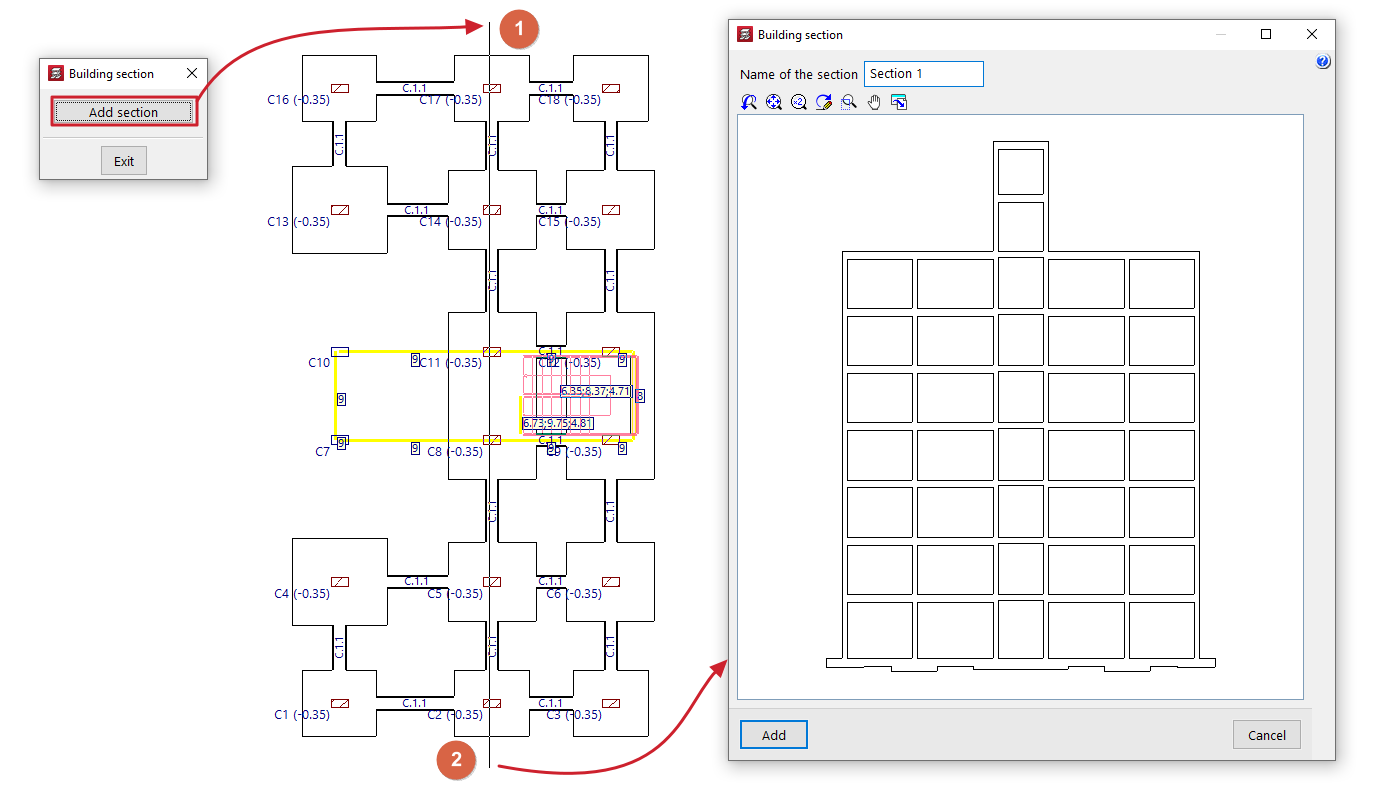

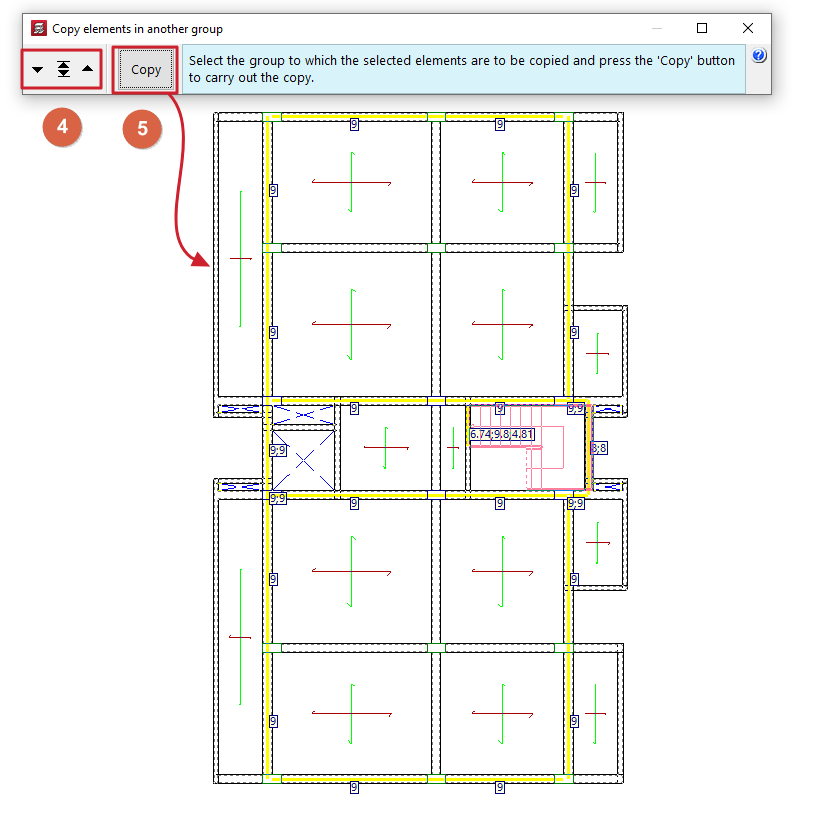

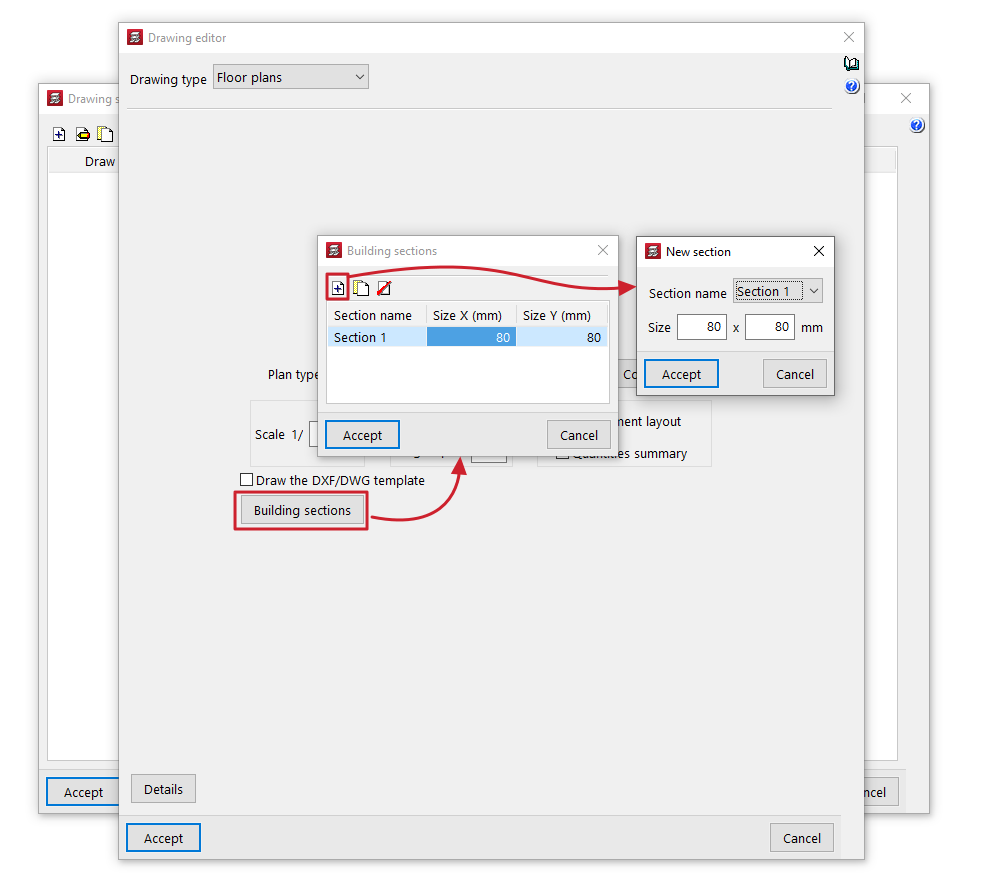

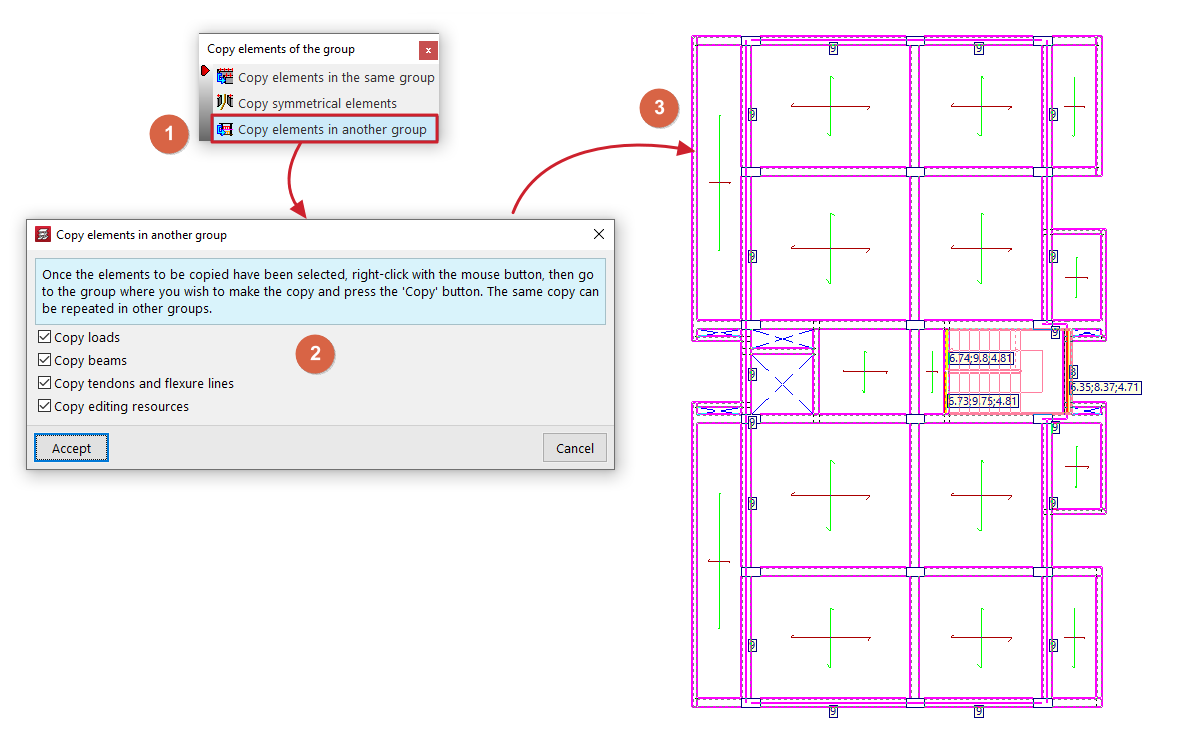

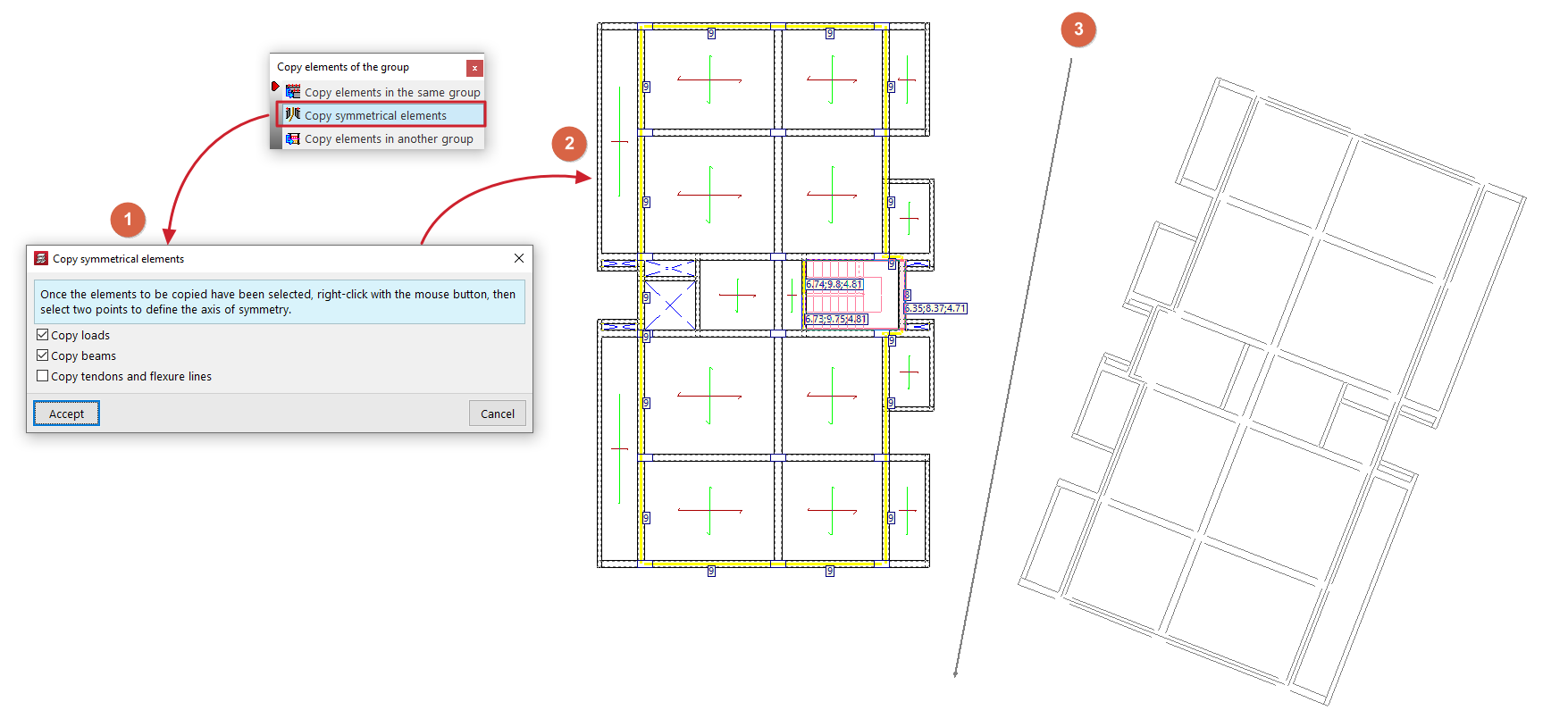

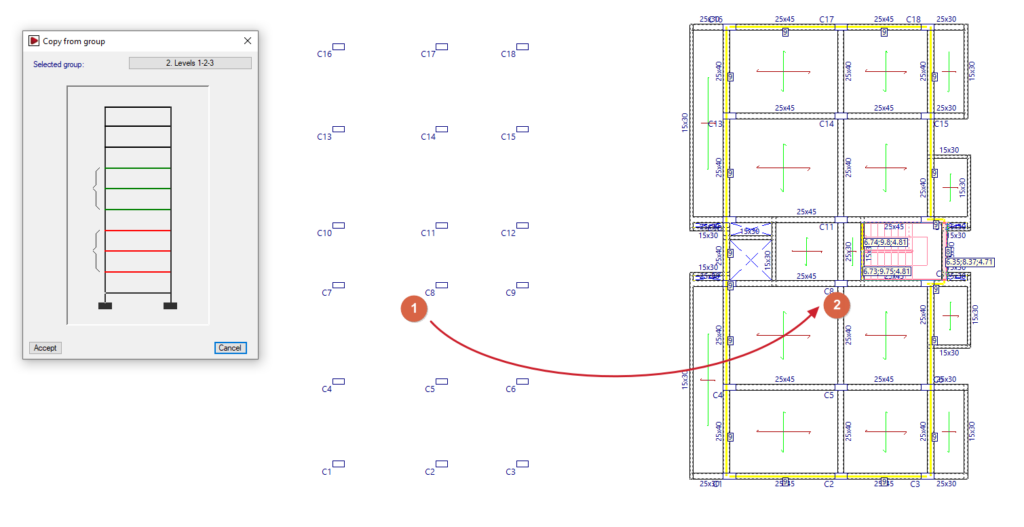

CYPECAD - Opciones del menú "Grupos" en la pestaña "Entrada de vigas"
Introducción de forjados inclinados y desniveles en forjados

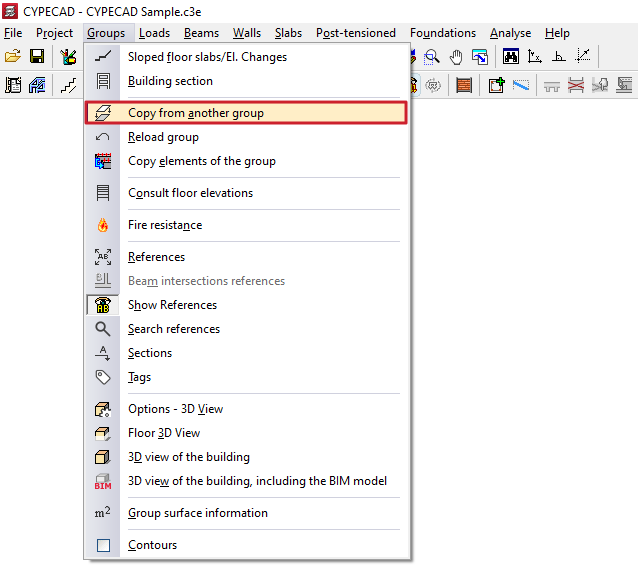

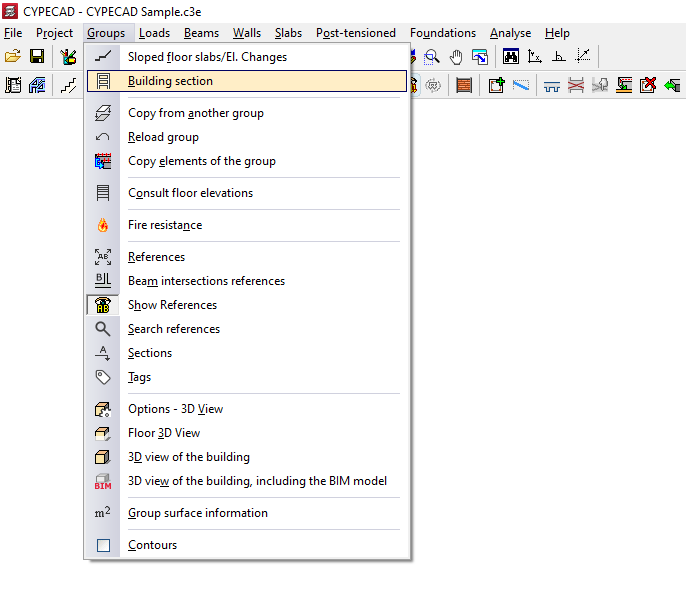

La opción "Forjados inclinados/Desniveles", dentro del menú "Grupos" de la pestaña "Entrada de vigas", permite definir y asignar planos inclinados o planos horizontales con desnivel a los paños de forjado previamente introducidos en cada planta. Se puede inclinar o cambiar de nivel uno, varios o todos los paños de forjado de una misma planta.
Al pulsar sobre esta opción, se abre la ventana "Forjados inclinados/Desniveles". En esta ventana se muestra una lista con los diferentes planos inclinados o planos horizontales con desnivel definidos, que se encuentran disponibles para asignarlos a paños de forjados específicos en planta.
En la parte superior de la lista aparecen las siguientes herramientas:
- Añadir
Añadir nuevos planos a la lista. - Copiar
Duplica el plano seleccionado. - Borrar
Elimina planos de la lista.
Además, la lista muestra las siguientes columnas:
- Nombre
Nombre del plano definido.- Si el plano está asignado a algún paño de la planta, a la izquierda se muestra el símbolo de una flecha amarilla sobre una cuadrícula.
- Si el plano está definido pero todavía no se ha asignado en ninguna planta, no se muestra este símbolo.
- Tipo
Indica si el plano corresponde con un plano "Horizontal" con desnivel o si es un plano inclinado que permite definir forjados inclinados, ya sea mediante "3 puntos con desnivel", siguiendo una "Recta horizontal con pendiente" o habiendo indicado la recta de "Máxima pendiente". - Color
Indica el color con el que se dibuja el paño al que se le asigne ese plano. - Datos
Permite editar los datos necesarios para definir el plano:- En planos de tipo "Horizontal", se indica la distancia del plano definido con respecto al plano base. Esta distancia puede ser negativa (el plano está por debajo del plano base) o positiva (el plano está por encima del plano base).
- En planos de tipo "3 puntos con desnivel", se indican tres puntos en planta con la cota relativa de cada uno de ellos respecto a la cota del plano base.
- En planos de tipo "Recta horizontal con pendiente", se seleccionan dos puntos en planta, se indica la cota relativa de ambos respecto a la cota del plano base, y el valor de la pendiente. La dirección de máxima pendiente será la perpendicular a la recta que une ambos puntos.
- En planos de tipo "Máxima pendiente", se seleccionan dos puntos en planta, se indica la cota relativa del primero de ellos respecto a la cota del plano base, y el valor de la pendiente. La dirección de máxima pendiente será la indicada por la recta que une ambos puntos.
- Asignar
Pulsando este botón, se podrá asignar el plano correspondiente al paño o paños que se seleccionen en planta con el botón izquierdo del ratón. La cara superior del paño elegido quedará enrasada con la cota del plano que se está asignando. El paño o paños indicados tomarán el color que en la lista estaba asignado al plano que se acaba de seleccionar.
| Nota: |
|---|
| Los datos del "Plano base" no se pueden cambiar. Corresponde con un plano horizontal cuyo desnivel es 0 respecto a la planta actual e inicialmente estará asignado a todos los paños de la planta. |
En este cuadro de diálogo aparecen también dos botones para visualizar en tres dimensiones los cambios efectuados con la asignación de niveles a los paños:
- Vista 3D grupo
Muestra una vista 3D del grupo que se está visualizando, donde se podrán ver los forjados inclinados o desniveles aplicados. - Vista 3D del edificio
Muestra una vista 3D de todo el edificio, donde se podrá ver toda la estructura con los forjados inclinados o desniveles en cualquier grupo.
| Nota: |
|---|
| Una viga plana situada en la frontera entre paños de forjado a distinto nivel tomará el canto que tenía antes de aplicar el desnivel más el desnivel entre ambos paños. Por ejemplo, una viga plana a la que le llegan dos forjados con un canto de 27 centímetros, uno de ellos con un desnivel asignado de 30 centímetros sobre la cota de planta y otro sin desnivel asignado, tendrá un canto de 57 centímetros y estará enrasada por la cara superior del forjado de mayor cota y por la cara inferior del forjado de menor cota. |
Procedimiento para introducir forjados con desniveles horizontales
La forma de definir forjados con desniveles horizontales es la siguiente:
- Se introducen los paños de forjado en planta sin desniveles, al igual que el resto de paños, definiendo su contorno mediante vigas o muros y, después, definiendo e introduciendo cada paño con las opciones del menú "Paños":
- Cada zona de forjado a un nivel determinado debe tener su contorno perfectamente definido por elementos como vigas.
- Todos los paños de forjado, inicialmente, siempre estarán asignados al plano base del grupo. El plano base del grupo es el plano horizontal que tiene la cota definida para esa planta y coincidirá con la cara superior del forjado introducido.
- Después, desde "Grupos > Forjados inclinados/Desniveles", se pulsa en "Añadir" para crear un nuevo plano.
- Se selecciona "Horizontal", se escribe el "Desnivel" deseado (o distancia, negativa o positiva, respecto al plano base) y se pulsa en "Aceptar".
- Se volverá a mostrar la ventana "Forjados inclinados/Desniveles". Ahora, será necesario pulsar en el botón de la columna "Asignar" en la línea correspondiente al plano recientemente definido.
- El programa mostrará un código de colores en planta con la asignación de planos en cada paño. Se debe hacer clic sobre cada uno de los forjados o vigas a los que se desea aplicar el desnivel. Esto cambiará su color.
- Para terminar la asignación de planos a paños y vigas, se pulsa el botón derecho, lo que volverá a abrir la ventana "Forjados inclinados/Desniveles".
- Los pasos 2-7 deben repetirse para crear los otros planos con desnivel necesarios y asignarlos a los paños de forjado correspondientes.
- Se pulsa en "Aceptar" la ventana "Forjados inclinados/Desniveles" para terminar la operación.
Procedimiento para introducir forjados inclinados mediante 3 puntos con desnivel
La forma de definir forjados inclinados mediante 3 puntos con desnivel es la siguiente:
- Se introducen los paños de forjado en planta sin inclinación, al igual que el resto de paños, definiendo su contorno mediante vigas o muros y, después, definiendo e introduciendo cada paño con las opciones del menú "Paños":
- Cada faldón o agua de un paño debe tener su contorno perfectamente definido por elementos como vigas; así, una cubierta a dos aguas deberá estar compuesta por dos paños de forjado, y una cubierta a cuatro aguas, por cuatro paños de forjado.
- Todos los paños de forjado, inicialmente, siempre estarán asignados al plano base del grupo. El plano base del grupo es el plano horizontal que tiene la cota definida para esa planta y coincidirá con la cara superior del forjado introducido.
- Después, desde "Grupos > Forjados inclinados/Desniveles", se pulsa en "Añadir" para crear un nuevo plano.
- Se selecciona "3 puntos con desnivel" y, después, se pulsa en "Definir en planta".
- En planta, se definen los puntos con desnivel y se introducen los datos necesarios:
- Al pasar el puntero el programa mostrará un círculo coloreado en rojo indicando la captura de los elementos, como las vigas, que forman el contorno de los paños. Al hacer clic sobre uno de estos puntos, aparece un cuadro contextual donde se puede escribir el desnivel (negativo o positivo) sobre el plano base del grupo.
- Posteriormente, se valida el dato con el botón situado a la derecha. El programa mostrará una cota en pantalla indicando el desnivel asociado a ese punto.
- Este proceso debe repetirse con otros dos puntos. Por ejemplo, se pueden tomar dos puntos del eje de la viga cumbrera y uno del eje de la viga del alero.
- Al validar el tercer punto, se volverá a mostrar la ventana "Forjados inclinados/Desniveles". Ahora, será necesario pulsar en el botón de la columna "Asignar" en la línea correspondiente al plano recientemente definido.
- El programa mostrará un código de colores en planta con la asignación de planos en cada paño. Se debe hacer clic sobre cada uno de los forjados o vigas a los que se desea aplicar el desnivel. Esto cambiará su color.
- Para terminar la asignación de planos a paños y vigas, se pulsa el botón derecho, lo que volverá a abrir la ventana "Forjados inclinados/Desniveles".
- Los pasos 2-7 deben repetirse para crear los otros planos con desnivel y asignarlos a los paños de forjado correspondientes (por ejemplo, las otras tres aguas de una cubierta a cuatro aguas). Se pueden aprovechar los puntos con desnivel introducidos previamente en la definición de otros planos seleccionándolos en el proceso de definición de un nuevo plano.
- Se pulsa en "Aceptar" la ventana "Forjados inclinados/Desniveles" para terminar la operación.
Los puntos de definición de desniveles se introducen aquí en el centro de los pilares de esquina y en la intersección entre ejes de vigas en cumbrera.
