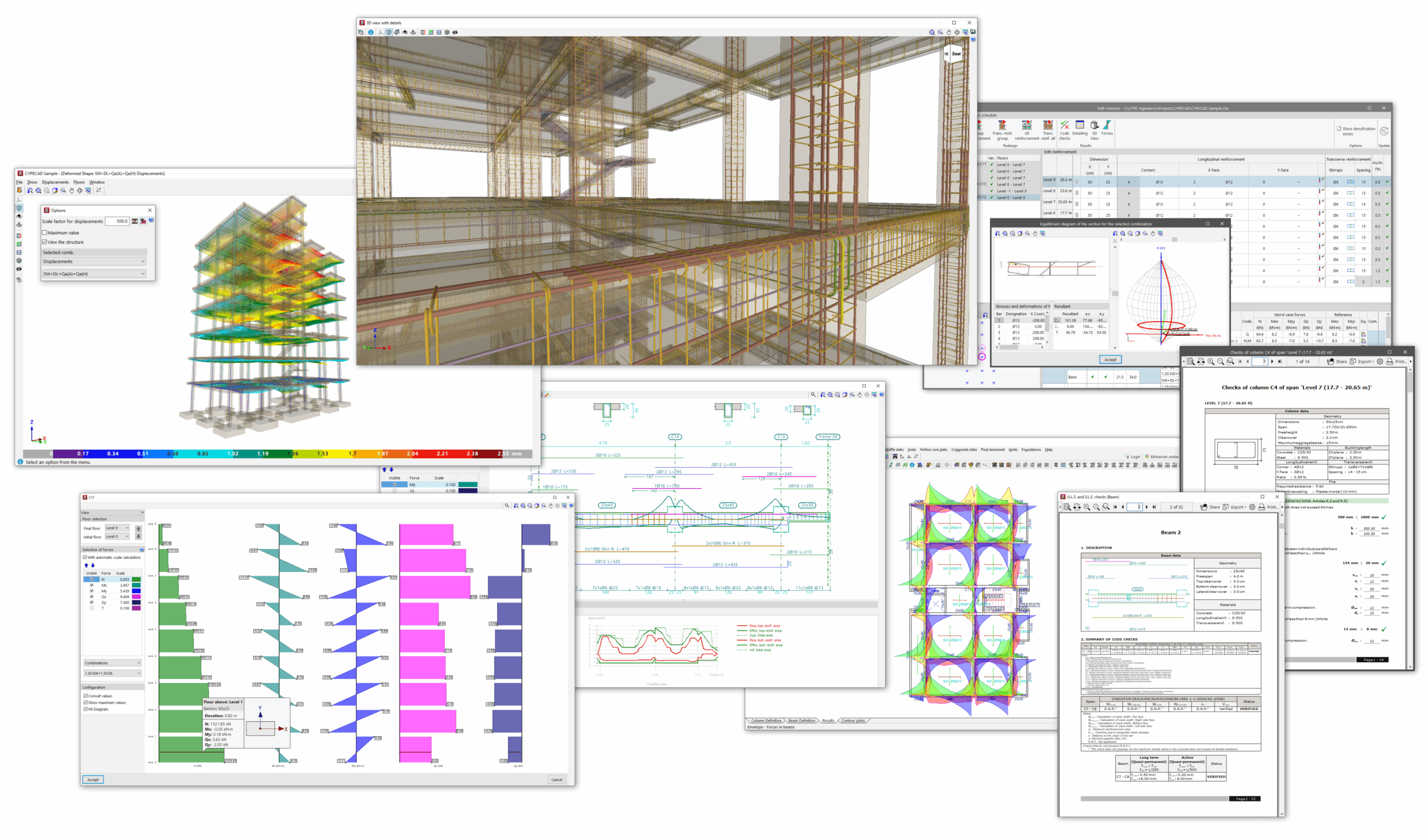

CYPECAD

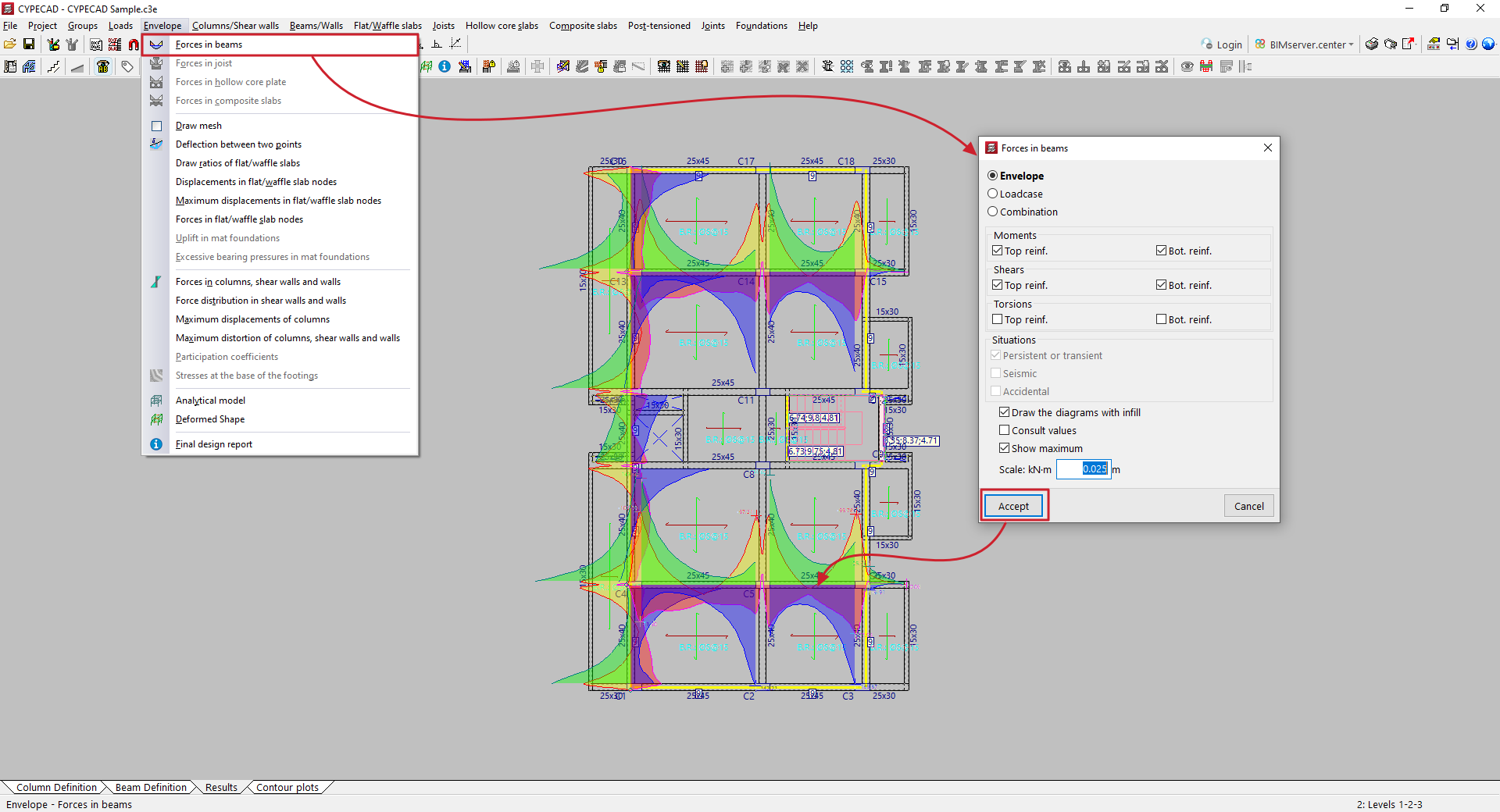

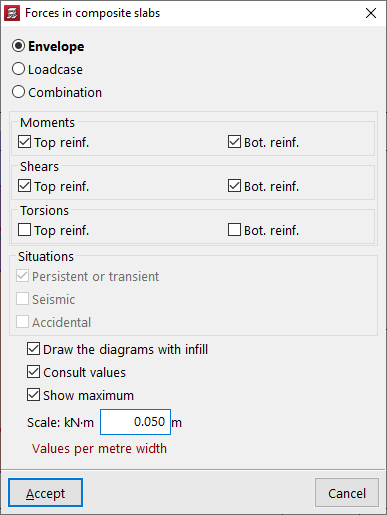

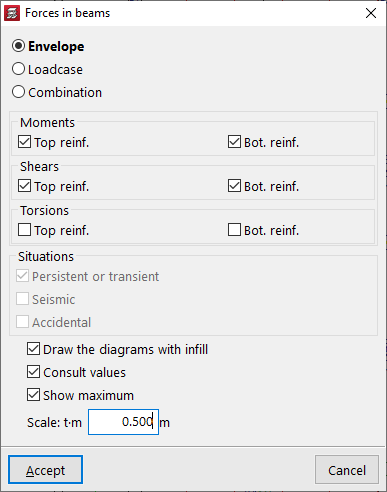

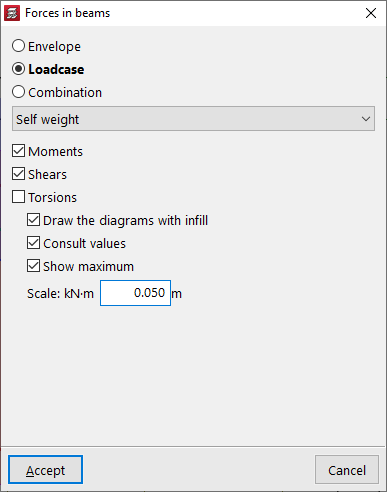

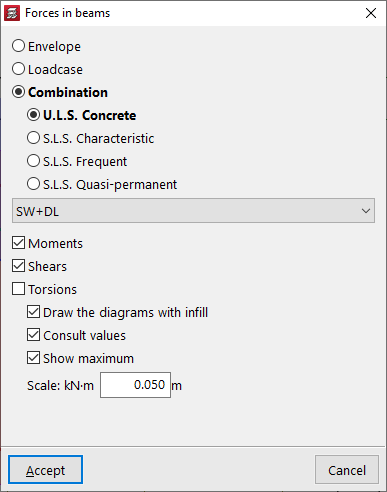

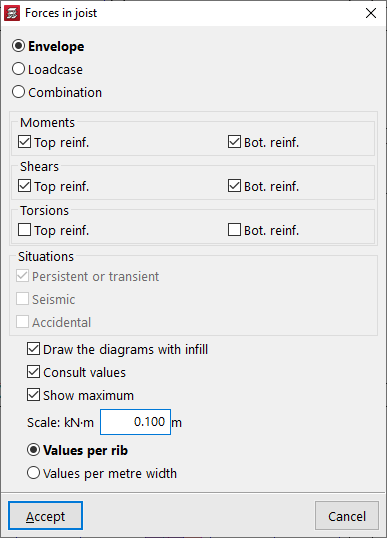

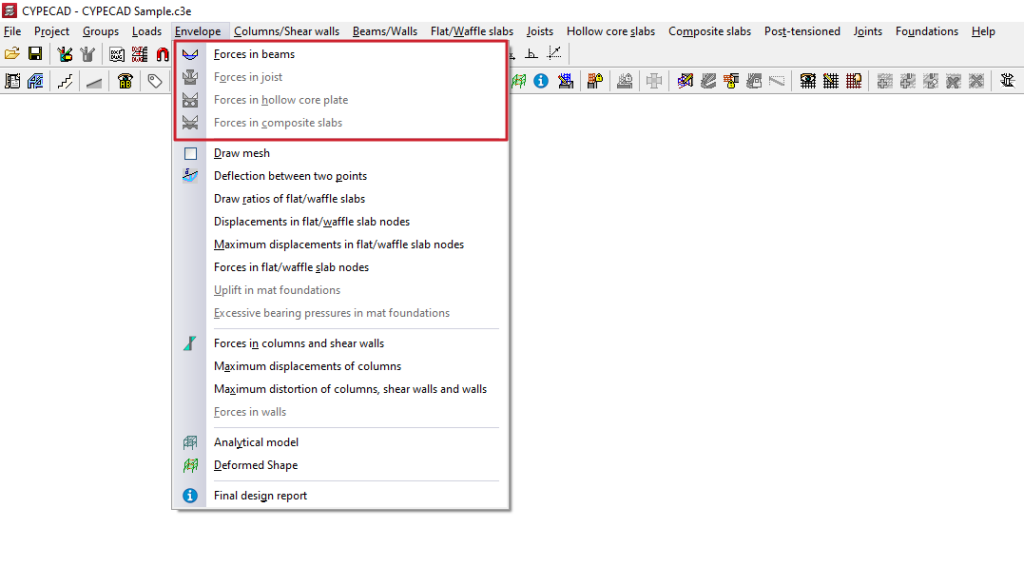

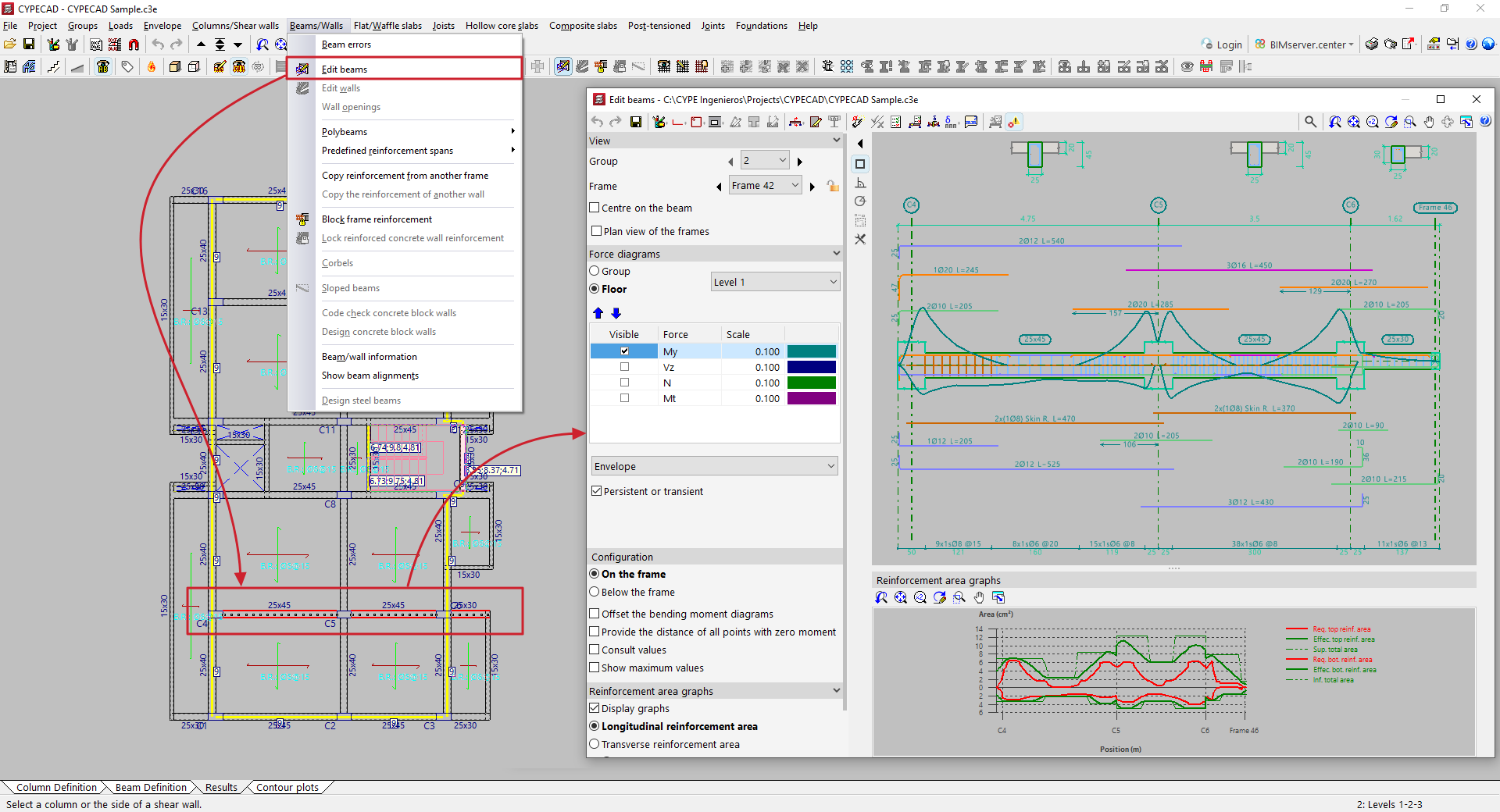

En la ventana que aparece al pulsar sobre esta opción se puede configurar la visualización de esfuerzos.

Así, en el primer selector, se indica si se desean visualizar:

• las "Envolventes" de esfuerzos, en cuyo caso aparecerán dos gráficas, correspondientes a la envolvente superior y a la inferior;
• los esfuerzos asociados a una determinada "Hipótesis" simple, que se debe seleccionar posteriormente en un desplegable;
• o los esfuerzos de una determinada "Combinación" de hipótesis, que igualmente se deberá seleccionar en un desplegable entre las disponibles.

Después, se activan las casillas de los "Momentos", "Cortantes" o "Torsores", en función del tipo de esfuerzos que se desean consultar.

En caso de consultar las "Envolventes" de esfuerzos, se pueden visualizar las gráficas de los esfuerzos que se han utilizado en el dimensionado de la armadura de "Negativos" y de "Positivos" activando las casillas correspondientes. Activando las siguientes casillas también se pueden hacer visibles los esfuerzos correspondientes a diferentes "Situaciones" de proyecto, ya sean "Persistentes o transitorias", "Sísmicas" o "Accidentales".

En la parte inferior, el programa ofrece opciones adicionales:

• la opción "Dibujar las leyes con relleno" permite representar las leyes con relleno de color, que será diferente para cada tipo de esfuerzo;
• la opción "Consultar valores" permite obtener el valor analítico de cualquier punto pasando el puntero por el gráfico;
• y la opción "Mostrar máximos" permite que los esfuerzos máximos positivos y negativos se rotulen y sean visibles en pantalla.

Por último, se puede escribir un valor de "Escala" para controlar el tamaño del diagrama de esfuerzos en la pantalla.

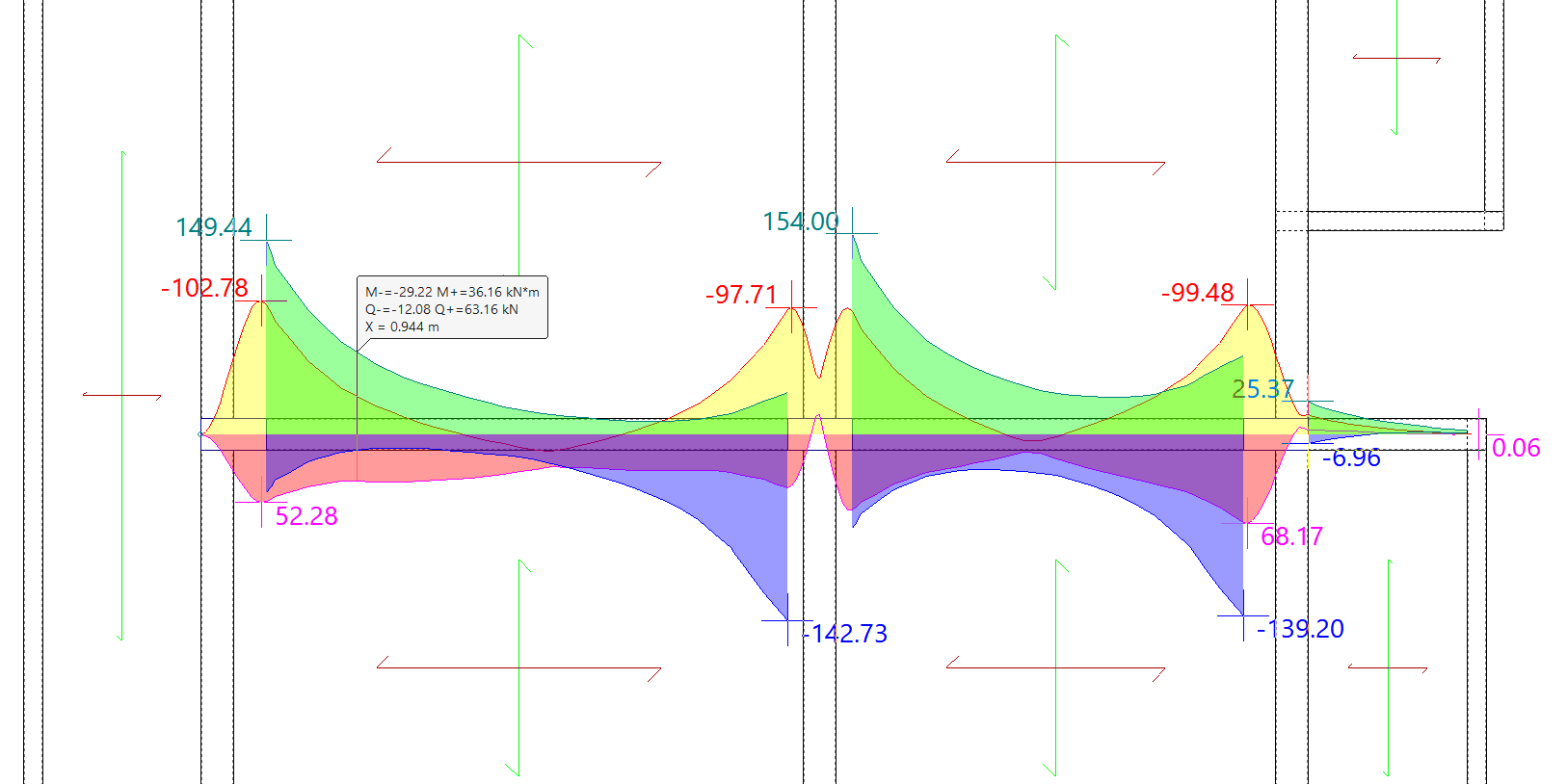

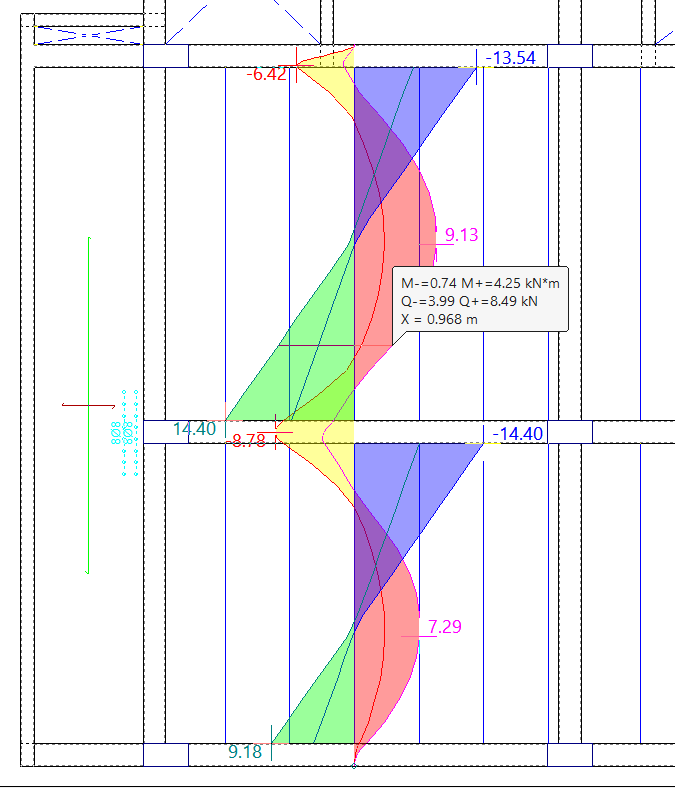

Tras aceptar, se pulsa sobre un pórtico para obtener la visualización de las leyes de esfuerzos. Si se han activado las opciones correspondientes, se mostrarán los valores en cada punto pasando el puntero y los valores máximos rotulados en pantalla.

Pulsando con el botón derecho se vuelve a la ventana anterior, donde se puede modificar la selección de opciones para consultar otro tipo de esfuerzos.

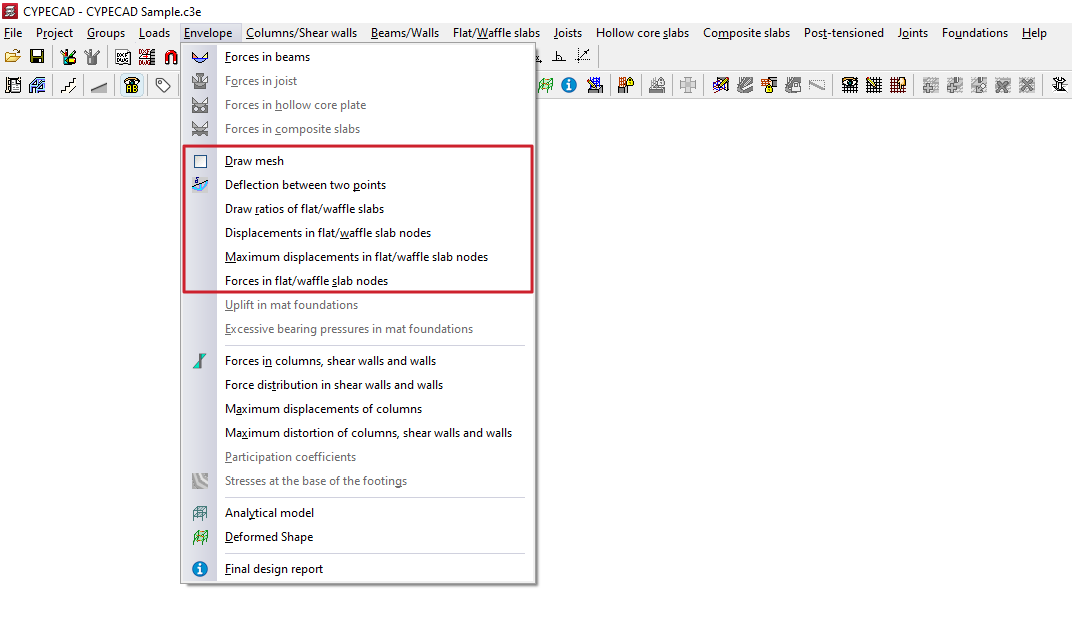

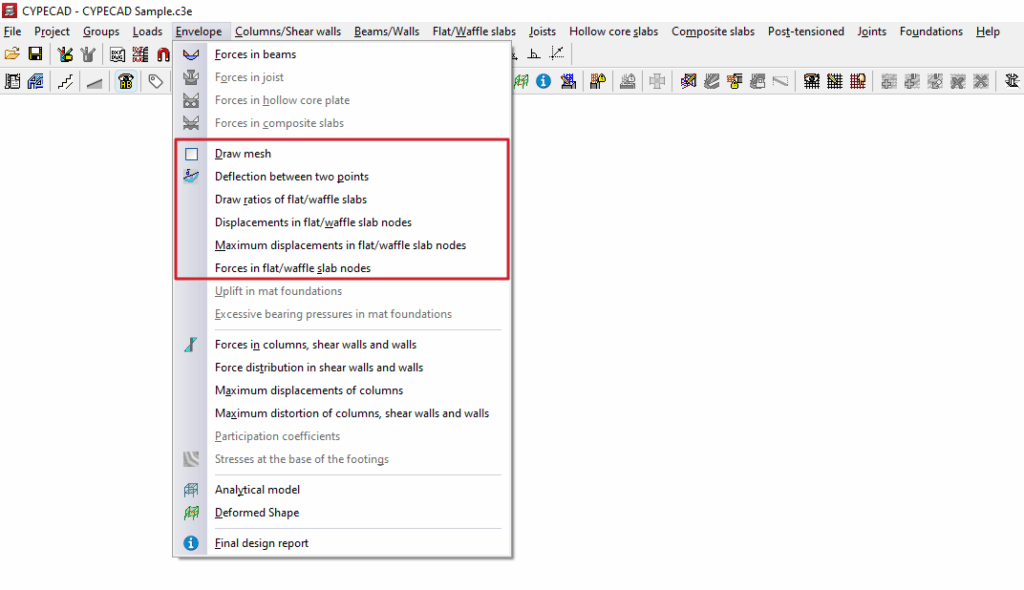

Dibujar malla

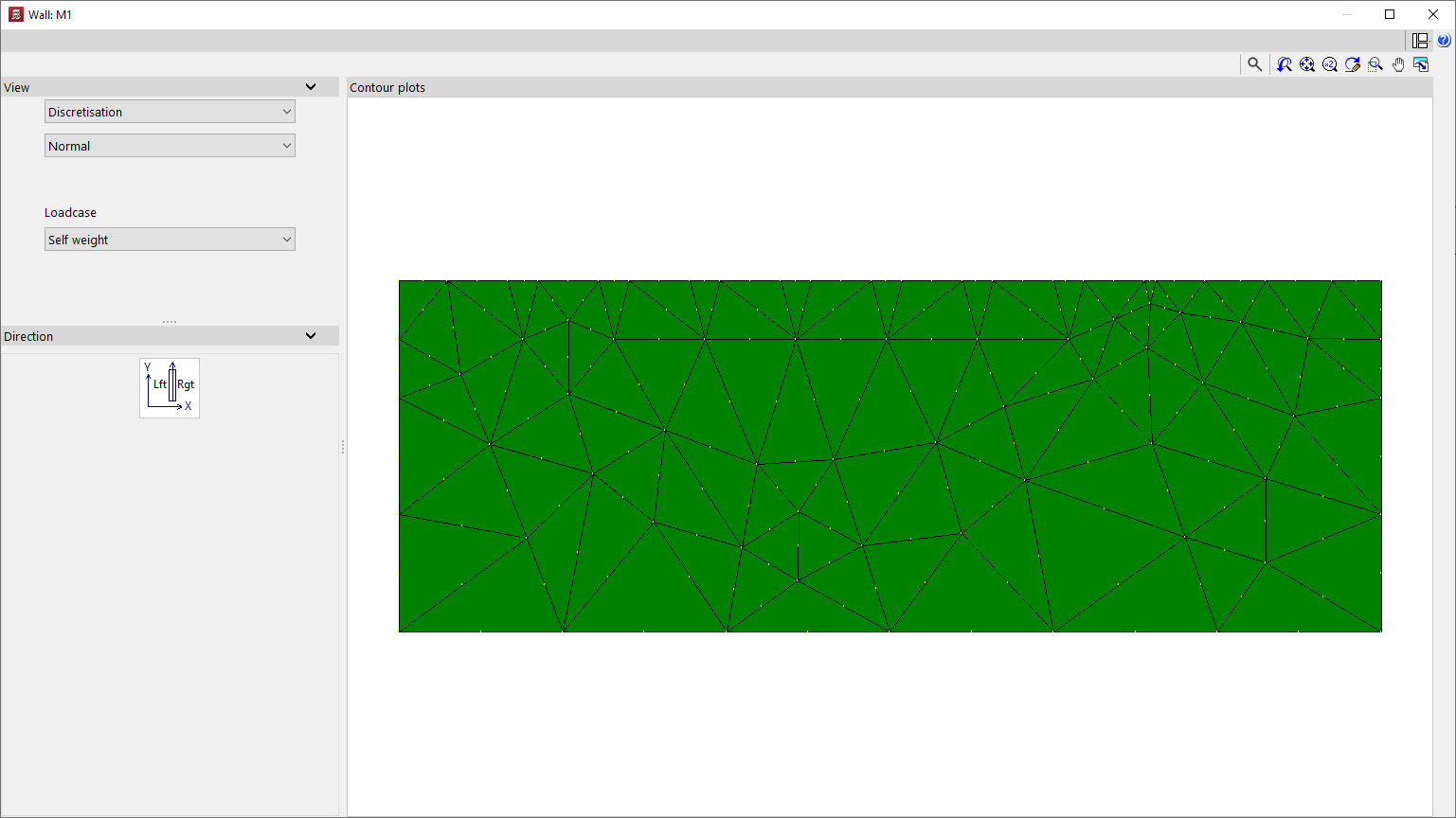

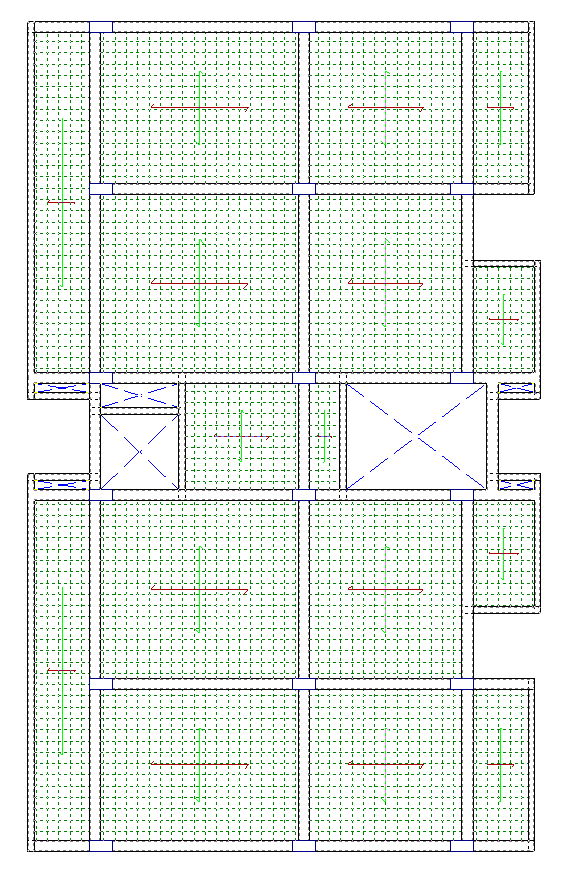

La opción “Dibujar malla” permite consultar la malla generada en paños de losa o forjado reticular mediante su representación en pantalla.

Flecha entre dos puntos

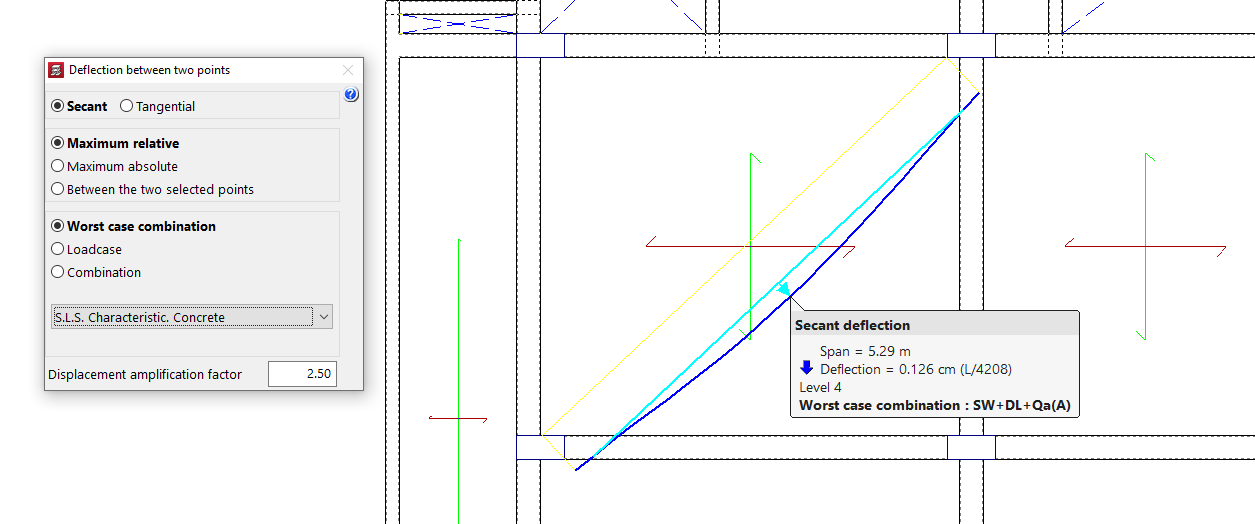

Se puede consultar la "Flecha entre dos puntos" de la losa o forjado bidireccional mediante esta opción de este menú, al igual que desde la pestaña "Isovalores".

Dibujar cuantías de losas/reticulares

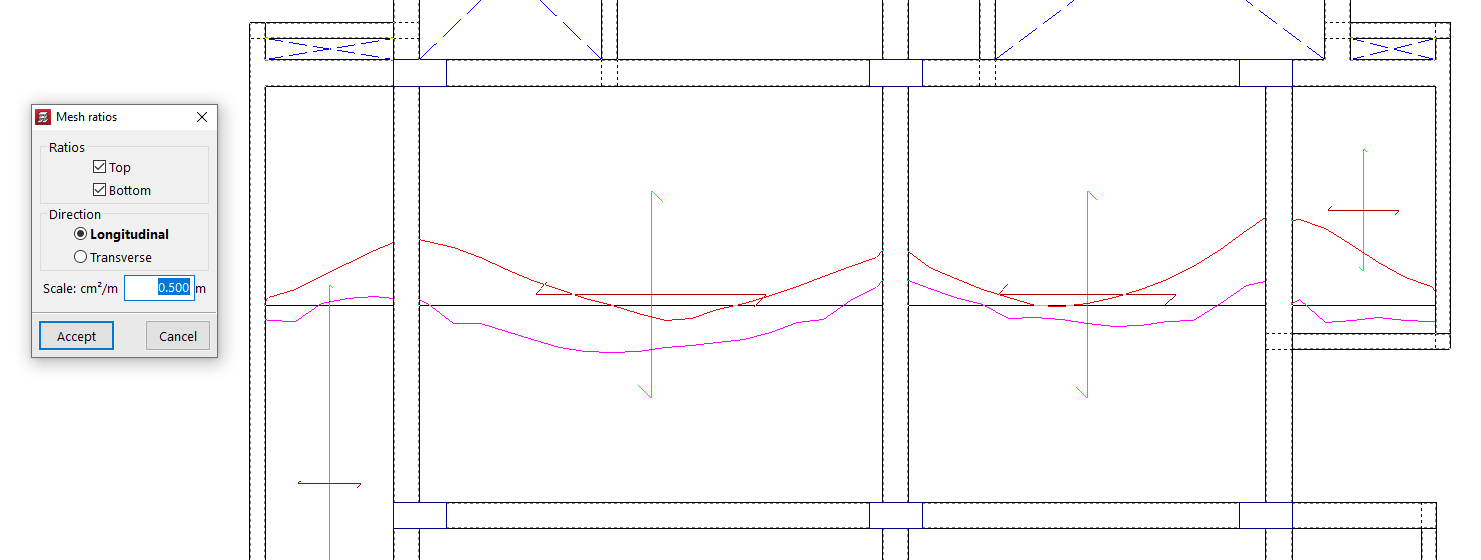

Con la opción "Dibujar cuantías de losas/reticulares" se muestran las cuantías mecánicas de armado de cada alineación de la malla.

El programa permite seleccionar las "Cuantías" "Superior" e "Inferior" en la dirección "Longitudinal" o "Transversal", además de introducir el valor de la "Escala" de representación.

Al aceptar, se debe hacer clic sobre un punto de un paño para que se represente el diagrama de cuantías de la alineación que pasa por el mismo. Pulsando en más puntos se pueden hacer visibles los diagramas de cuantías de otras alineaciones. Se puede pulsar sobre cada uno de los diagramas para eliminar su representación en pantalla.

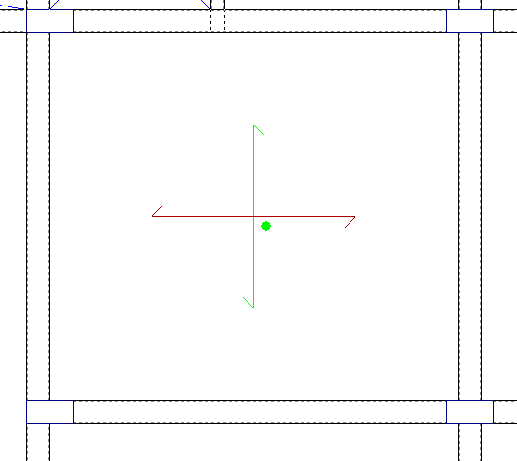

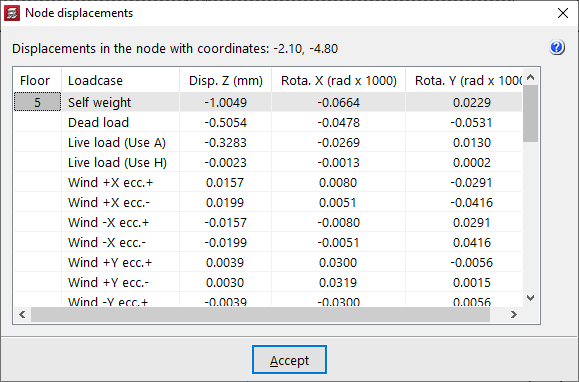

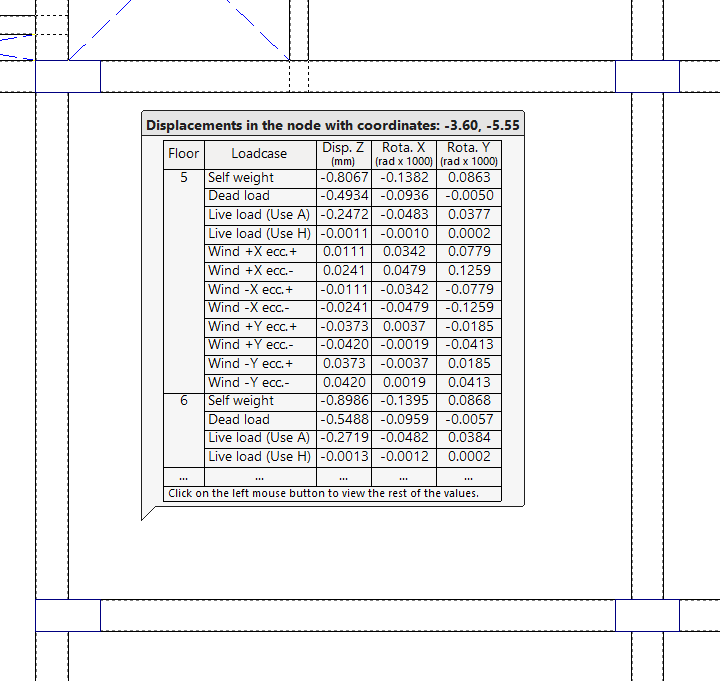

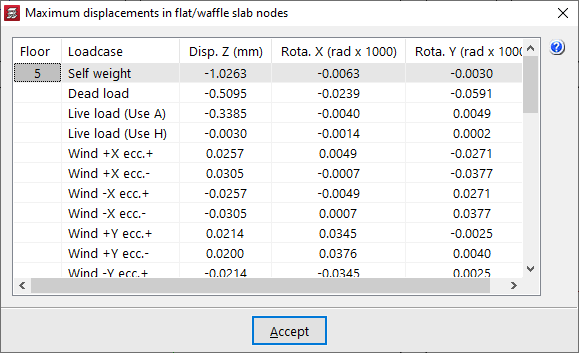

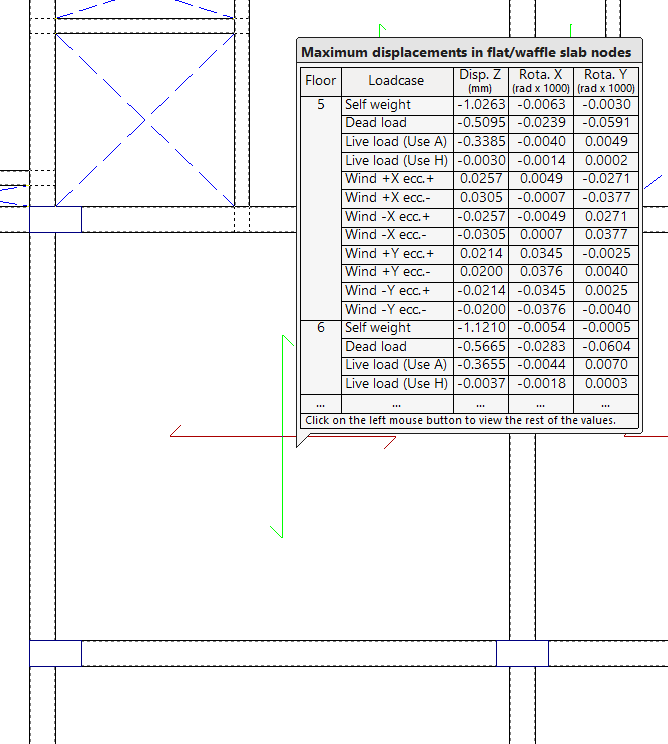

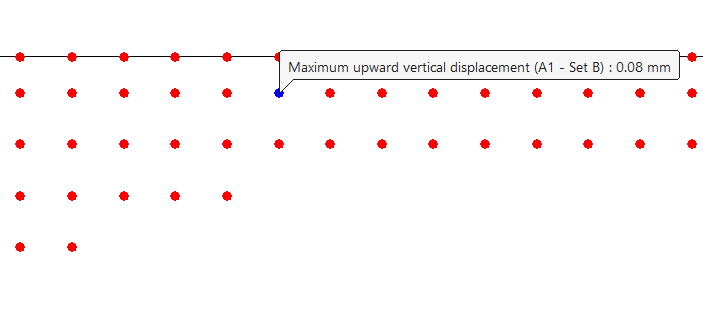

Al pulsar sobre cada paño, aparece un círculo verde que indica la posición del punto de desplazamiento máximo, además de una ventana con la información de los desplazamientos máximos por hipótesis.

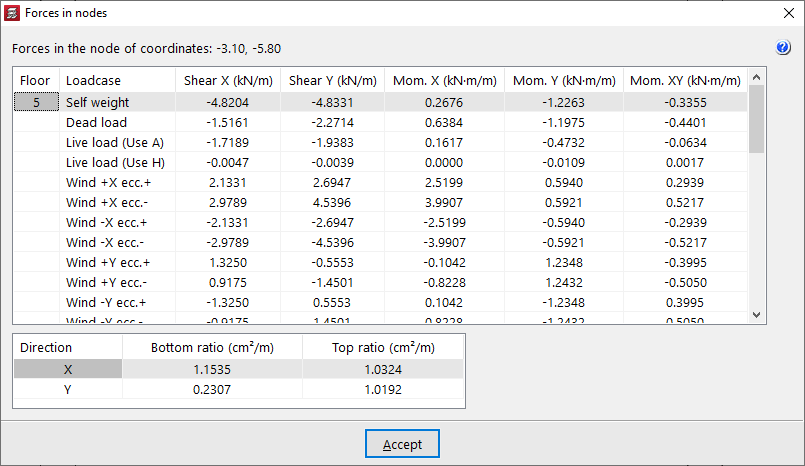

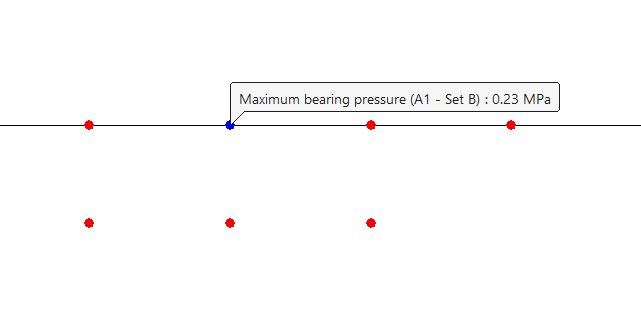

Tensiones excesivas en losas de cimentación

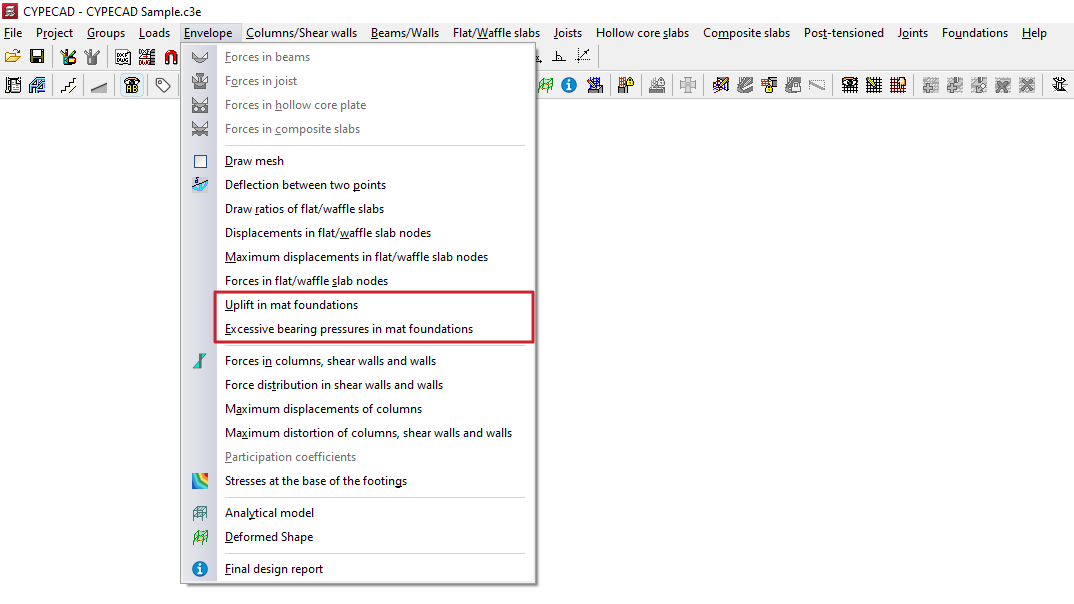

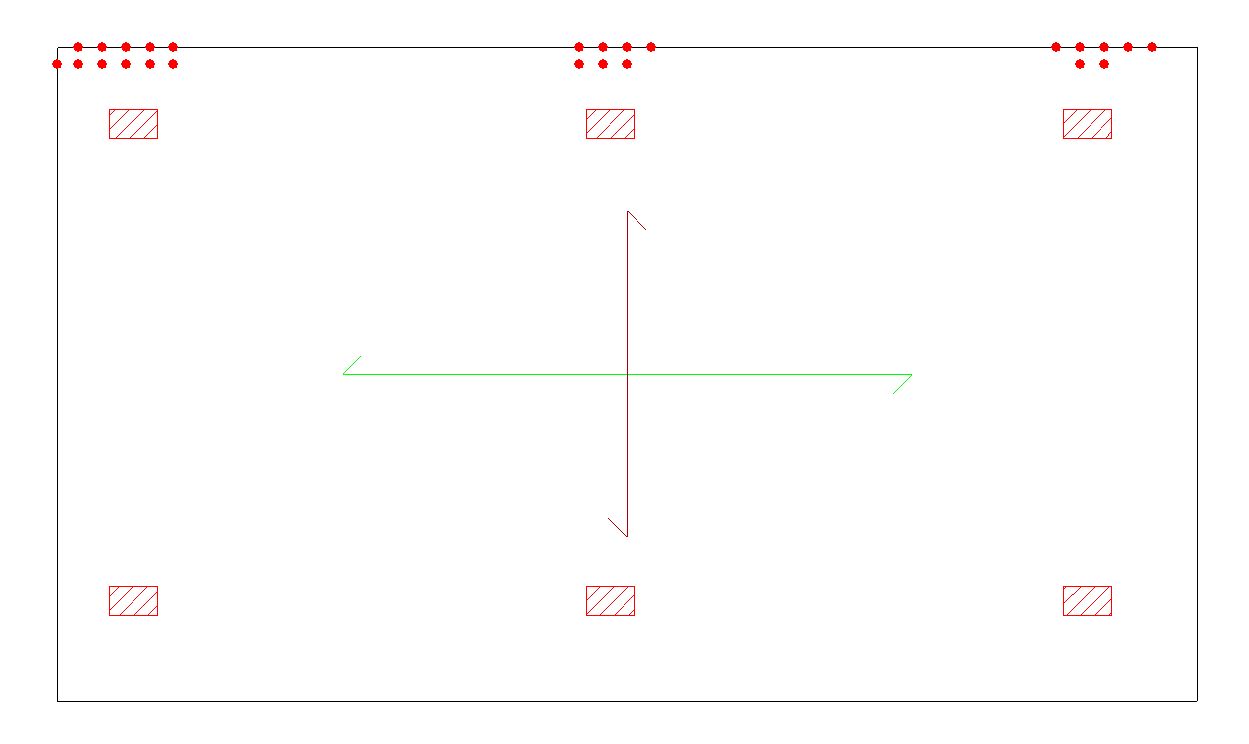

Esta opción permite consultar las "Tensiones excesivas en losas de cimentación".

Si no se ha superado la tensión admisible del terreno en ningún punto de las losas del grupo, se indica con un aviso.

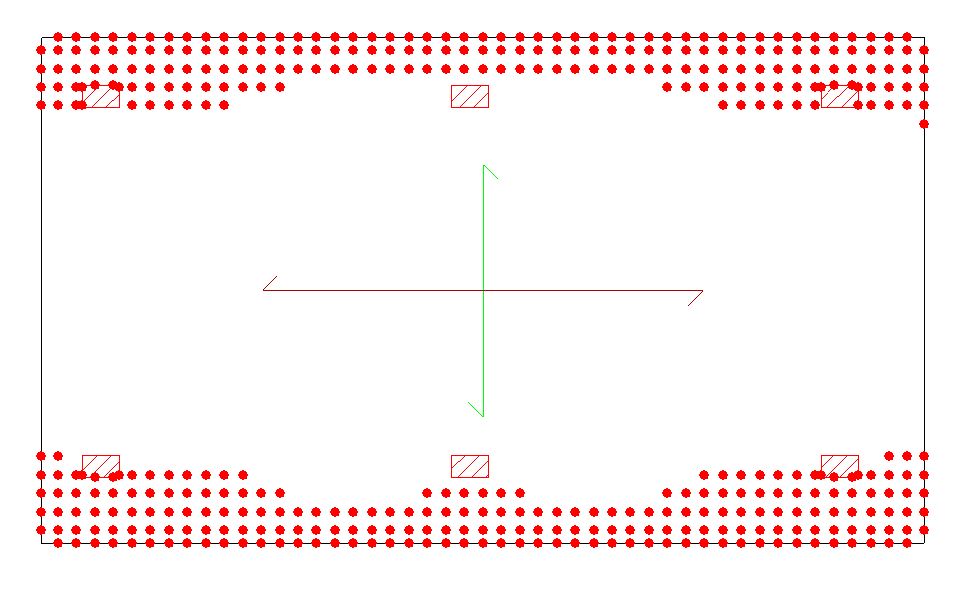

En caso de que haya tensiones excesivas, se marcan los puntos que tengan este problema con círculos rojos.

Para conocer el valor de la "Tensión máxima" en un punto determinado de la losa de cimentación, se pulsa sobre el mismo.

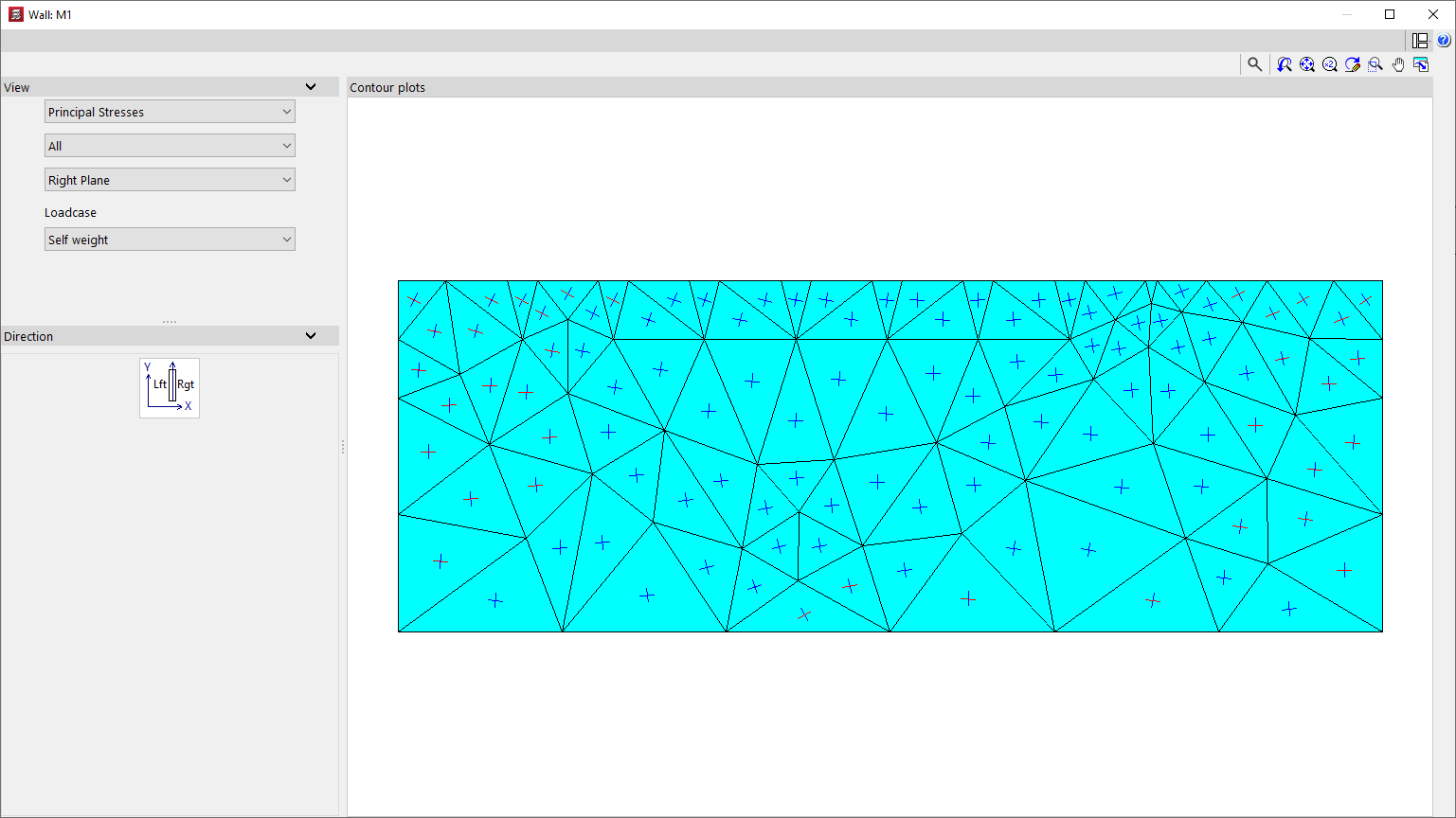

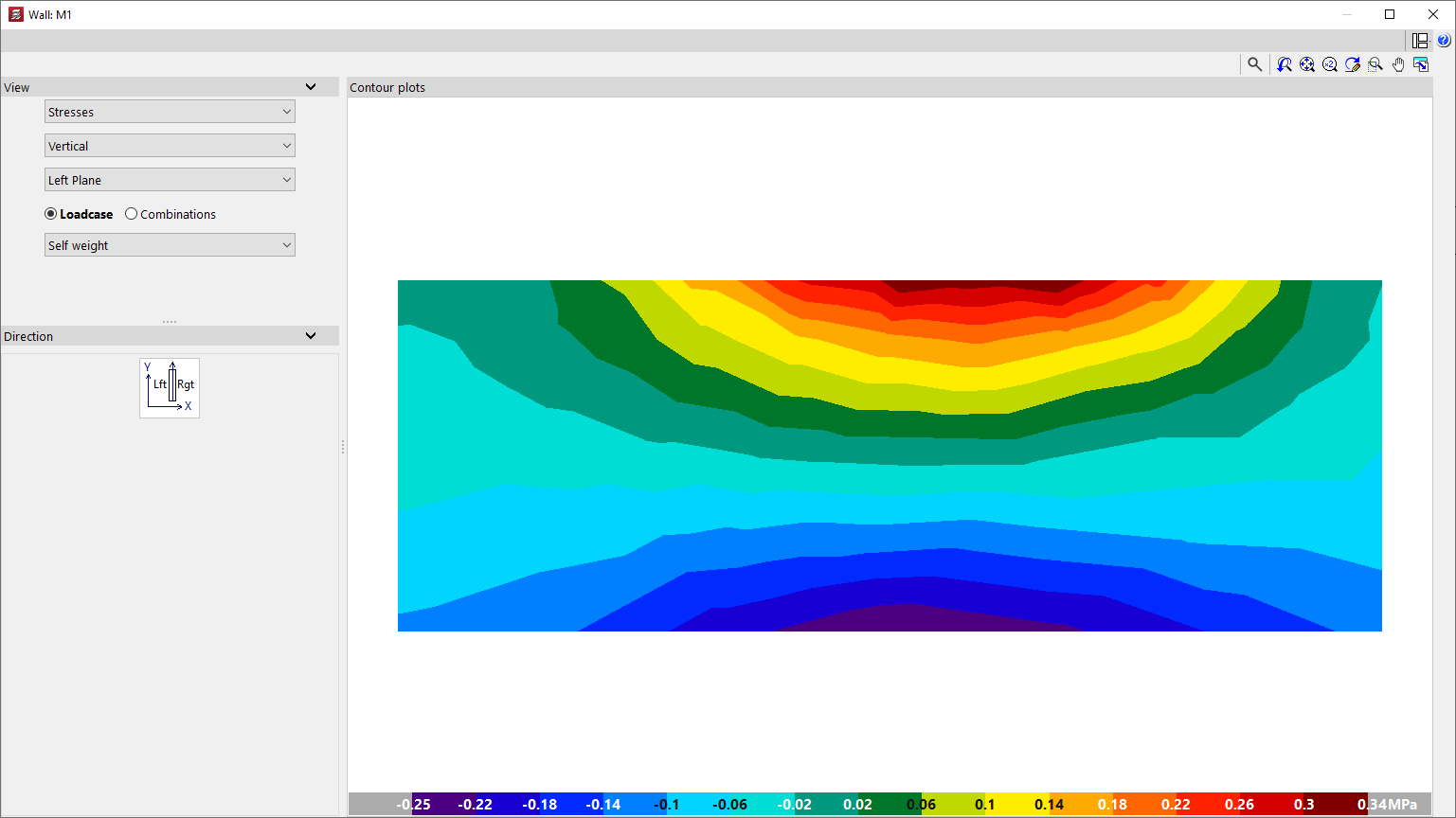

Esfuerzos

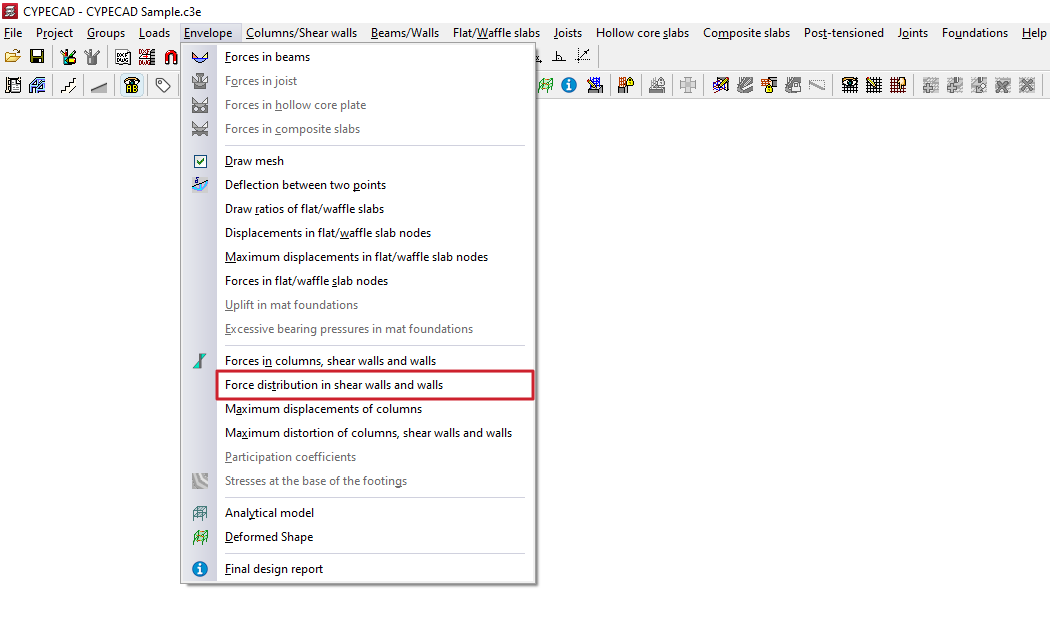

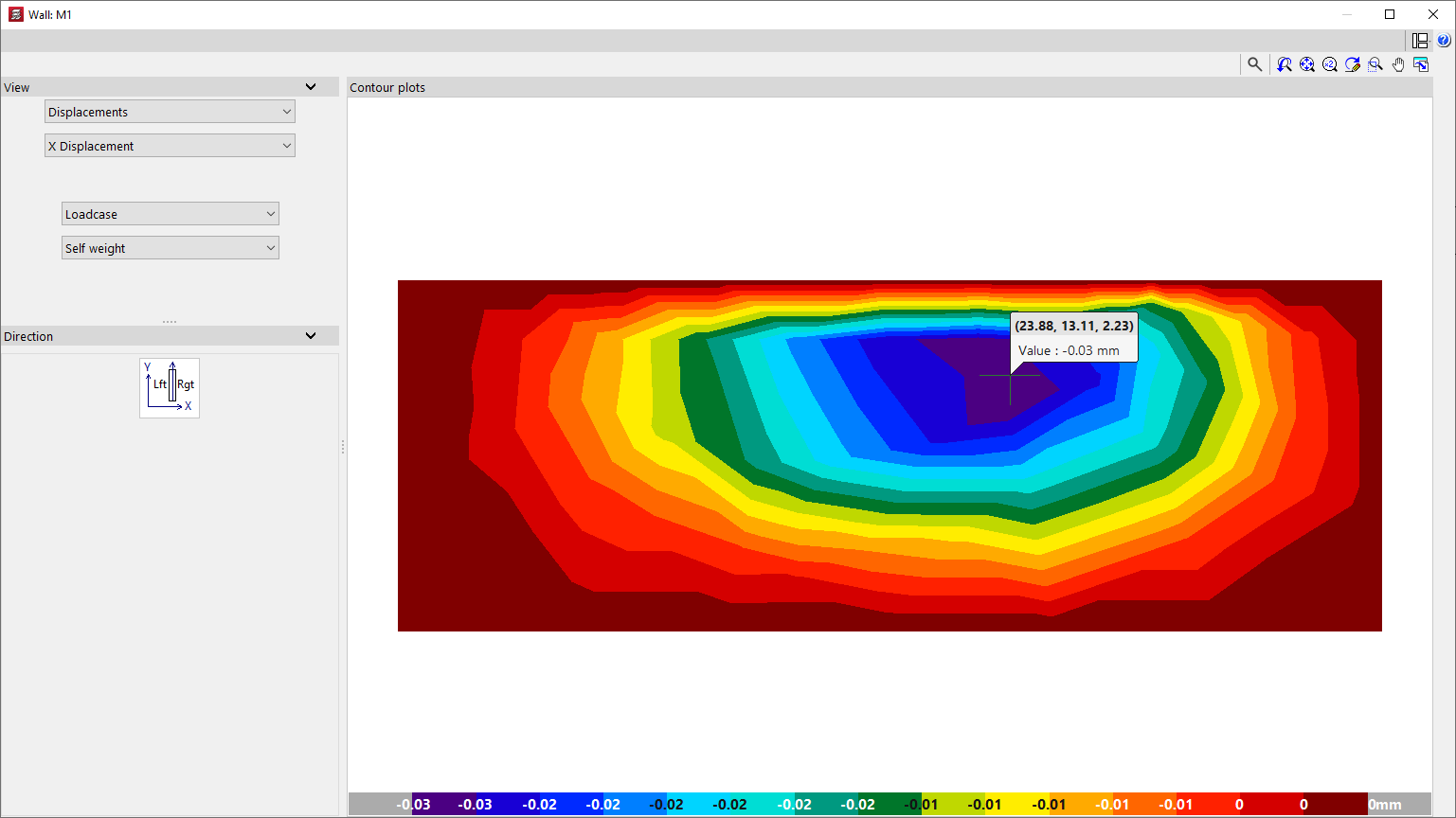

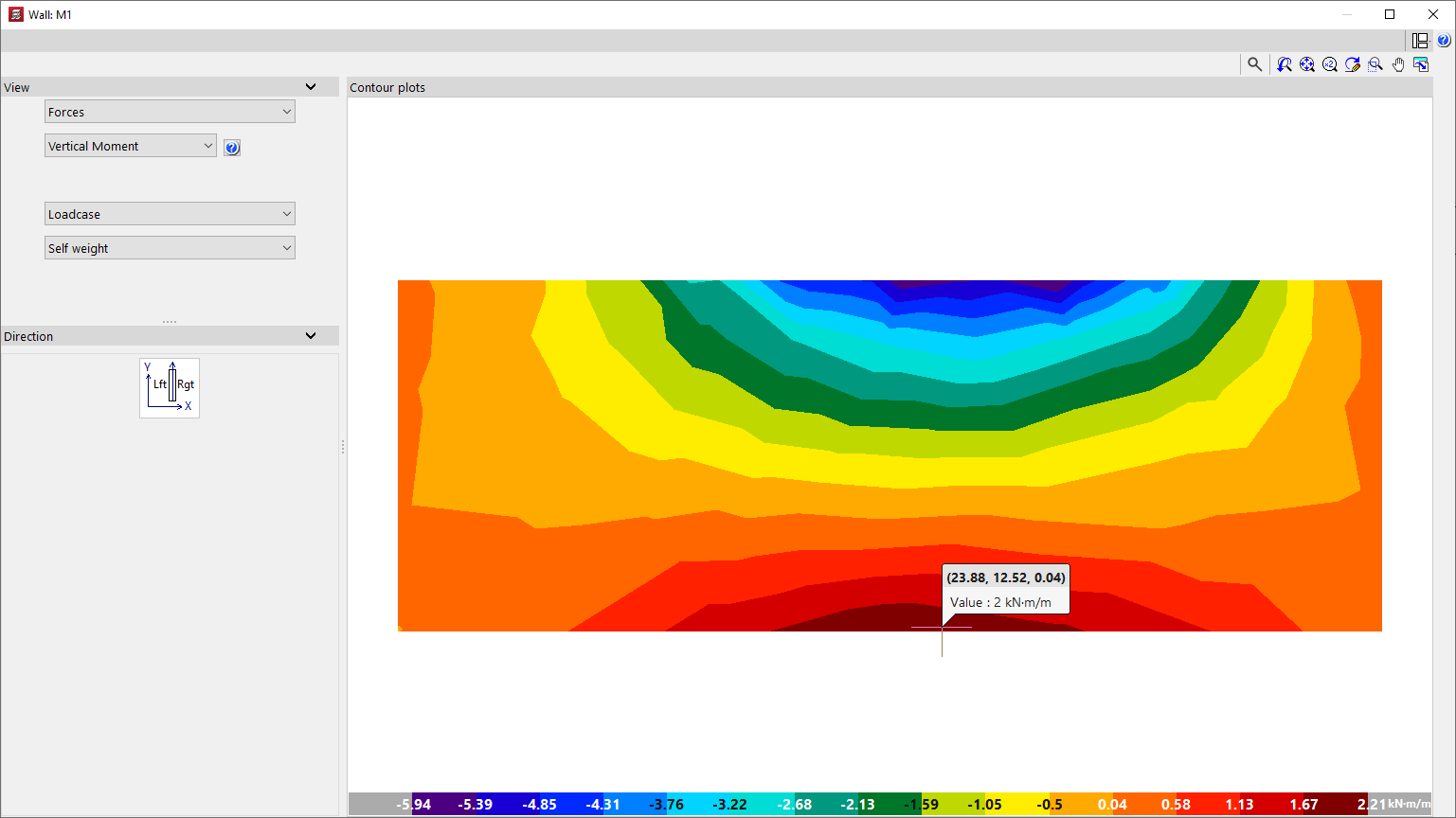

Si se selecciona "Esfuerzos" como tipo de visualización, el programa ofrece los siguientes esfuerzos para su consulta:

• Axil vertical
• Axil horizontal
• Axil tangencial
• Momento vertical
• Momento horizontal
• Momento torsor
• Cortante vertical
• Cortante horizontal

Pulsando en el botón de ayuda accesible a la derecha se obtiene una visualización explicativa del tipo de esfuerzo elegido y del criterio para el signo positivo.

En el esquema inmediatamente inferior, en el apartado "Dirección" se muestra la posición de la pantalla o muro en planta respecto a los ejes generales de la obra, además de la situación de sus caras izquierda y derecha.

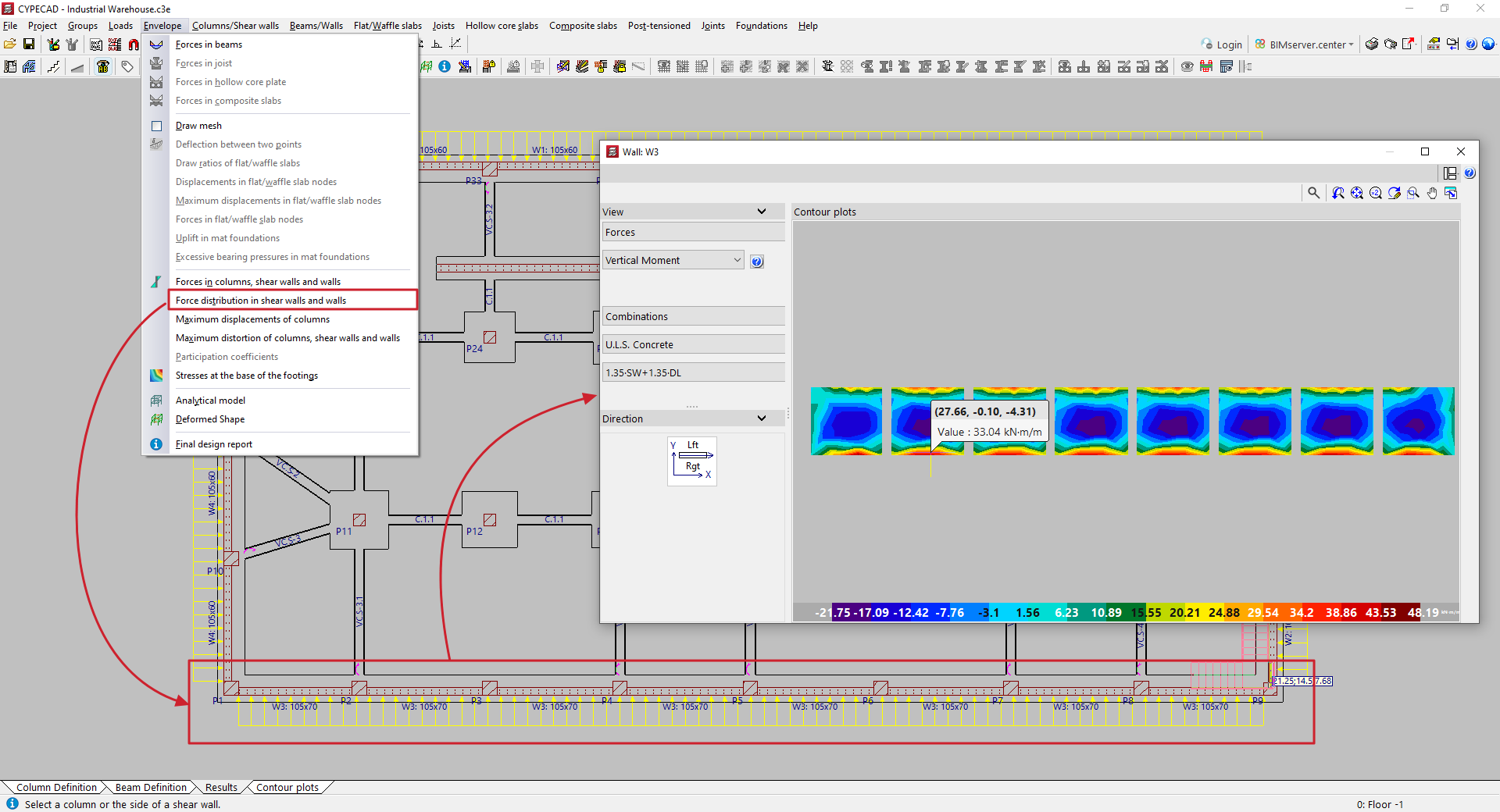

El visor general de la parte izquierda muestra un diagrama en alzado de la pantalla o muro con los diferentes valores de los esfuerzos seleccionados, representados con un gradiente de color.

Las unidades de los esfuerzos y los valores mínimo y máximo de cada escalón de este gradiente son visibles en la escala de colores de la parte inferior del visor.

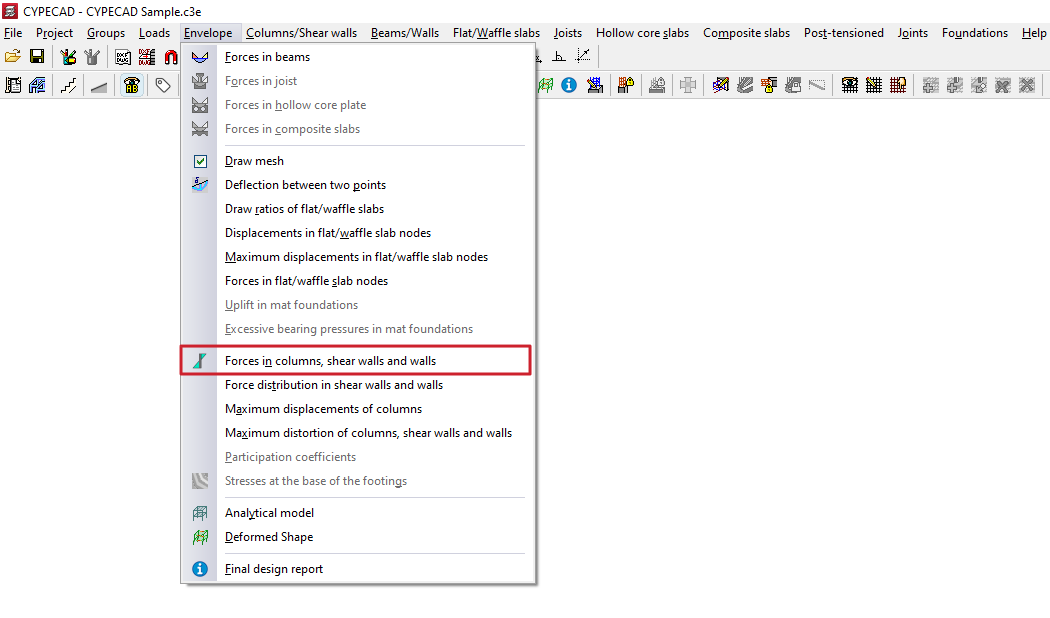

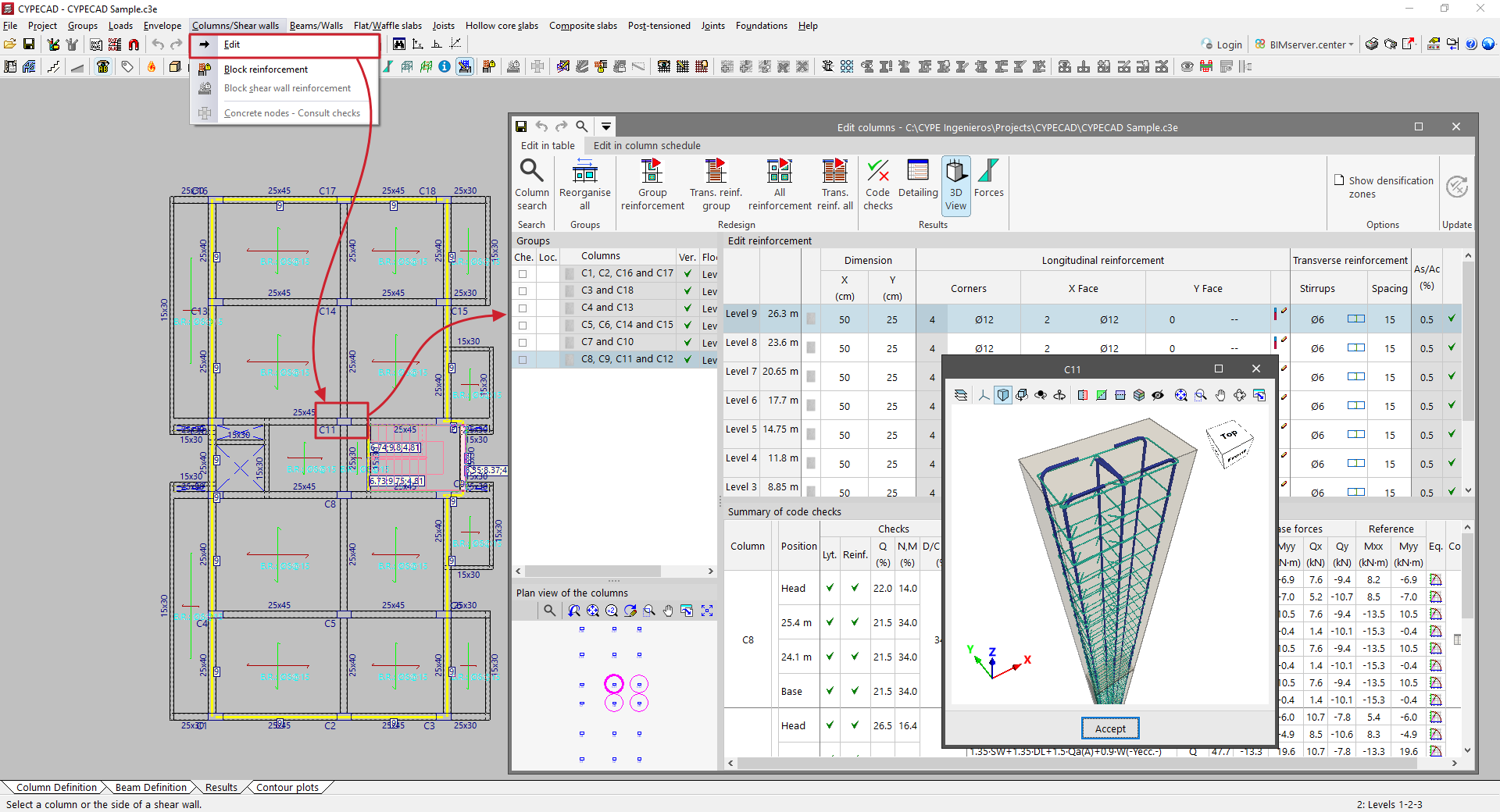

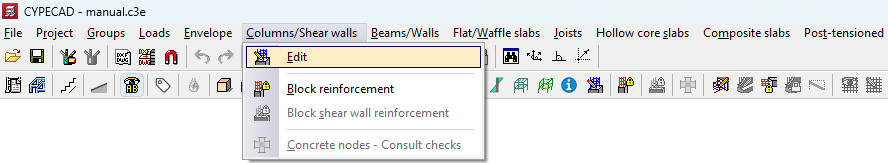

Para acceder al editor de pilares en CYPECAD tras el cálculo de la obra, se abre la pestaña "Resultados" y se selecciona el menú "Pilares/Pantallas" en la parte superior de la interfaz.

Edición del armado

La sección "Edición del armado", en el cuadrante superior derecho, constituye el área principal de edición.

Se muestran las plantas que atraviesan los pilares de la agrupación seleccionada, indicando su cota y la "Dimensión" de cada tramo. En el caso de pilares de hormigón armado y mixtos, se muestra el "Armado longitudinal" obtenido en el cálculo, tanto de "Esquinas", como de la "Cara X" y de la "Cara Y", y el "Armado transversal", incluyendo la definición de los "Cercos" y su "Separación".

Se muestra también la "Cuantía geométrica" [As/Ac (%)], y una marca de verificación del tramo para indicar si se cumplen o no todas las comprobaciones efectuadas sobre el mismo.

El programa permite la edición del pilar sobre esta tabla pulsando sobre cualquiera de las celdas de las columnas mencionadas y modificando los datos, escribiéndolos directamente o seleccionándolos en los distintos desplegables.

• En primer lugar, se puede "Buscar un pilar" indicando su referencia o pulsar en "Reordenar todo" para reordenar las agrupaciones de pilares por su referencia.

• Dentro de la sección "Rearmar", las opciones "Agrupación", "Armadura transv. agrupación", "Todo", o "Armadura transv. todo" permiten que el programa vuelva a obtener automáticamente el armado de las agrupaciones de pilares seleccionados tras efectuar cualquier modificación utilizando las tablas de armado disponibles.

• A través del "Despiece" se accede a una vista del pilar con la disposición detallada y acotada de todos los armados, incluyendo sus mediciones en una tabla de cuantías.

• Por su parte, la "Vista 3D" muestra la sección y el armado del pilar en un entorno totalmente tridimensional.

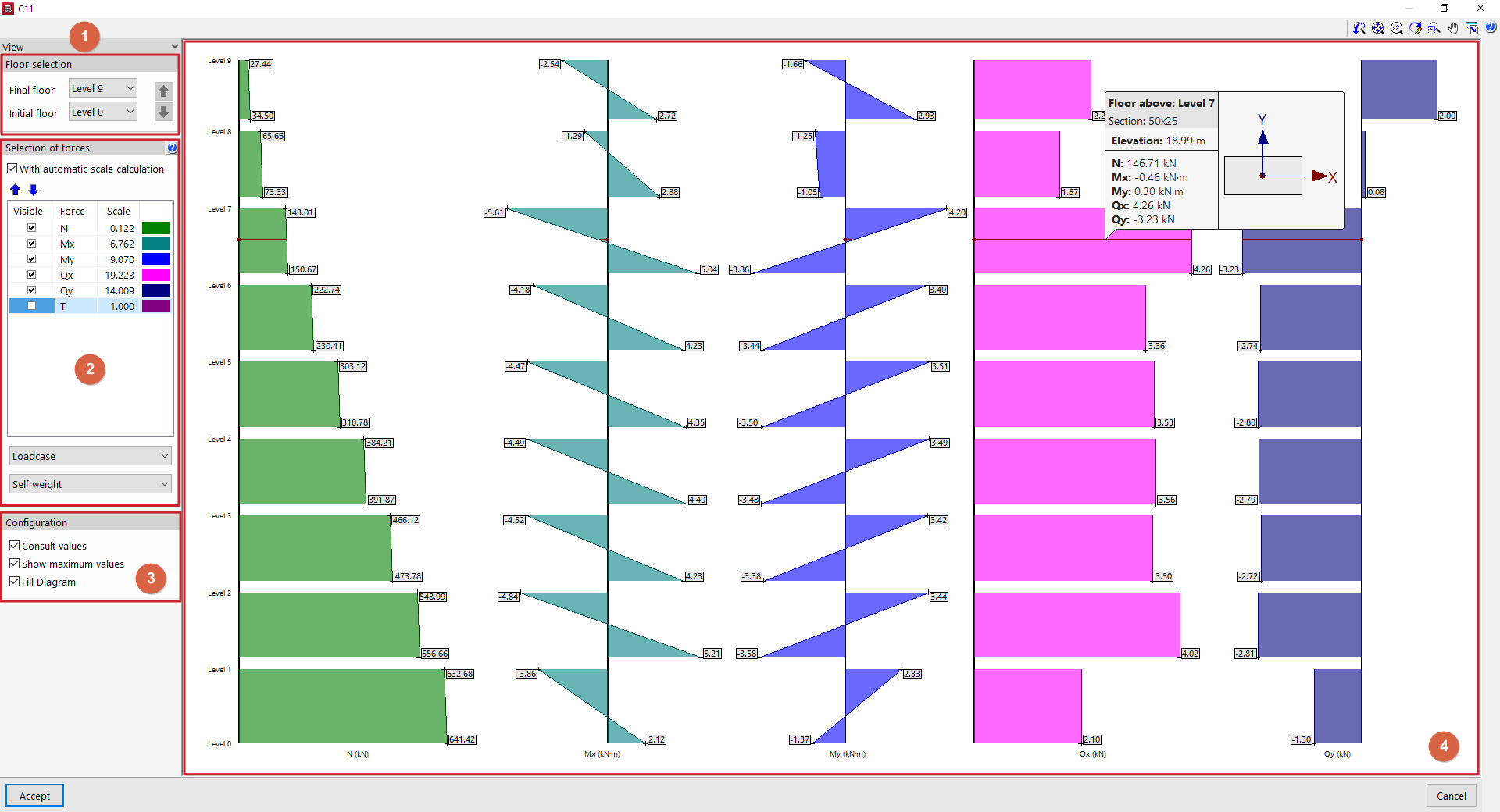

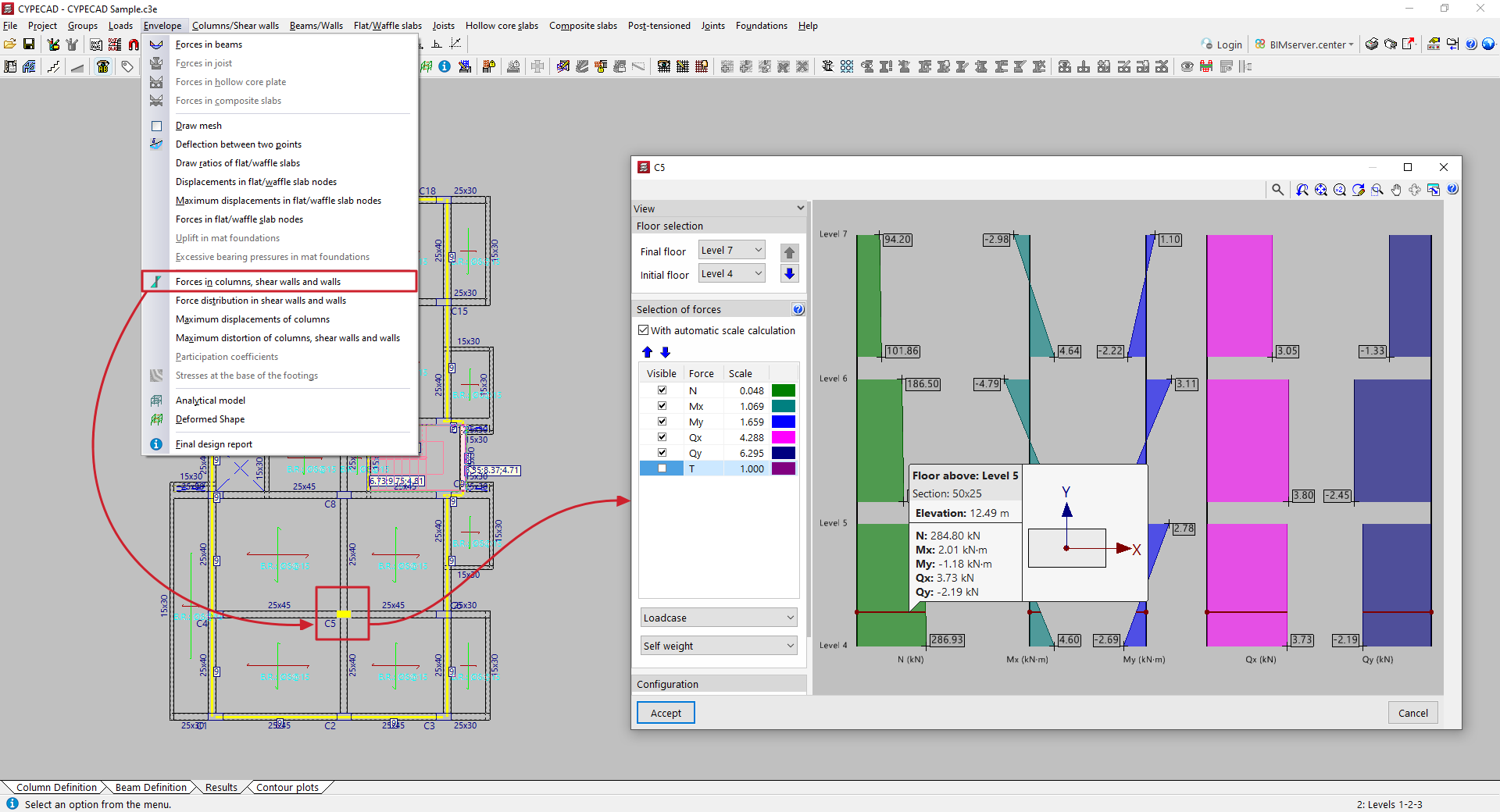

• La opción "Esfuerzos" permite consultar los diagramas de axiles, momentos, cortantes y torsores del pilar seleccionado. Para ello, se seleccionan las plantas y los esfuerzos visibles, así como su "Escala". Se puede elegir la "Hipótesis" o una de las "Combinaciones" deseadas en los desplegables. Después, pasando el puntero por los diagramas, el programa mostrará la información de los valores de los esfuerzos para la sección situada a la cota indicada y para la hipótesis o combinación seleccionada.

• La opción "Mostrar las zonas de densificación" muestra u oculta en la tabla "Edición del armado" los distintos tramos de estribado que puede tener un pilar de hormigón o mixto, dependiendo de las opciones consideradas en el cálculo. Esta opción no permite añadir más zonas de densificación diferentes. Para ello, hay que acudir a la pestaña "Edición sobre cuadro de pilares".

• Finalmente, la opción "Actualizar" permite, tras la realización de algún cambio, la actualización de los resultados de la comprobación.

Dividir armaduras

La opción "Dividir armaduras" permite seleccionar un punto de una armadura e introducir un solape, dividiendo la armadura seleccionada en dos paquetes.

En el apartado "Disposición del solape" del panel que aparece, se debe seleccionar el tipo de solape:

• Solape centrado sobre el punto de corte introducido
• Solape a la izquierda del punto de corte introducido
• Solape a la derecha del punto de corte introducido

En la parte inferior, se indica la "Longitud de solape".

Introducir solapes

La opción “Introducir solapes” permite seleccionar un punto de una armadura e introducir un solape, sin dividir el paquete de armadura.

De forma similar a la opción anterior, en "Disposición del solape", se debe seleccionar el tipo de solape:

• Solape centrado sobre el punto de corte introducido
• Solape a la izquierda del punto de corte introducido
• Solape a la derecha del punto de corte introducido

También se indica la "Longitud de solape" y, además, la "Distancia al origen de la barra" del solape.

Unir

La opción "Unir" permite reunir varios paquetes de armaduras del mismo tipo y paramento en uno.

Se debe indicar el número de barras que formarán el nuevo paquete.

El programa tomará el diámetro del primer paquete seleccionado.

Dividir paquete

La opción "Dividir paquete" permite separar un paquete de armadura que contenga, al menos, dos barras, en varios, para poder después realizar una edición independiente de cada uno de ellos.

Se debe indicar el número de barras que se desean separar para formar el nuevo paquete.

En la ventana de edición del armado de montaje, el programa permite también "Importar una disposición admisible desde la tabla de armaduras de montaje" pulsando sobre el botón correspondiente de la parte derecha.

Al seleccionar una de las filas de la tabla se define el armado longitudinal y, además, una disposición de armadura transversal con un determinado número de estribos y ramas.

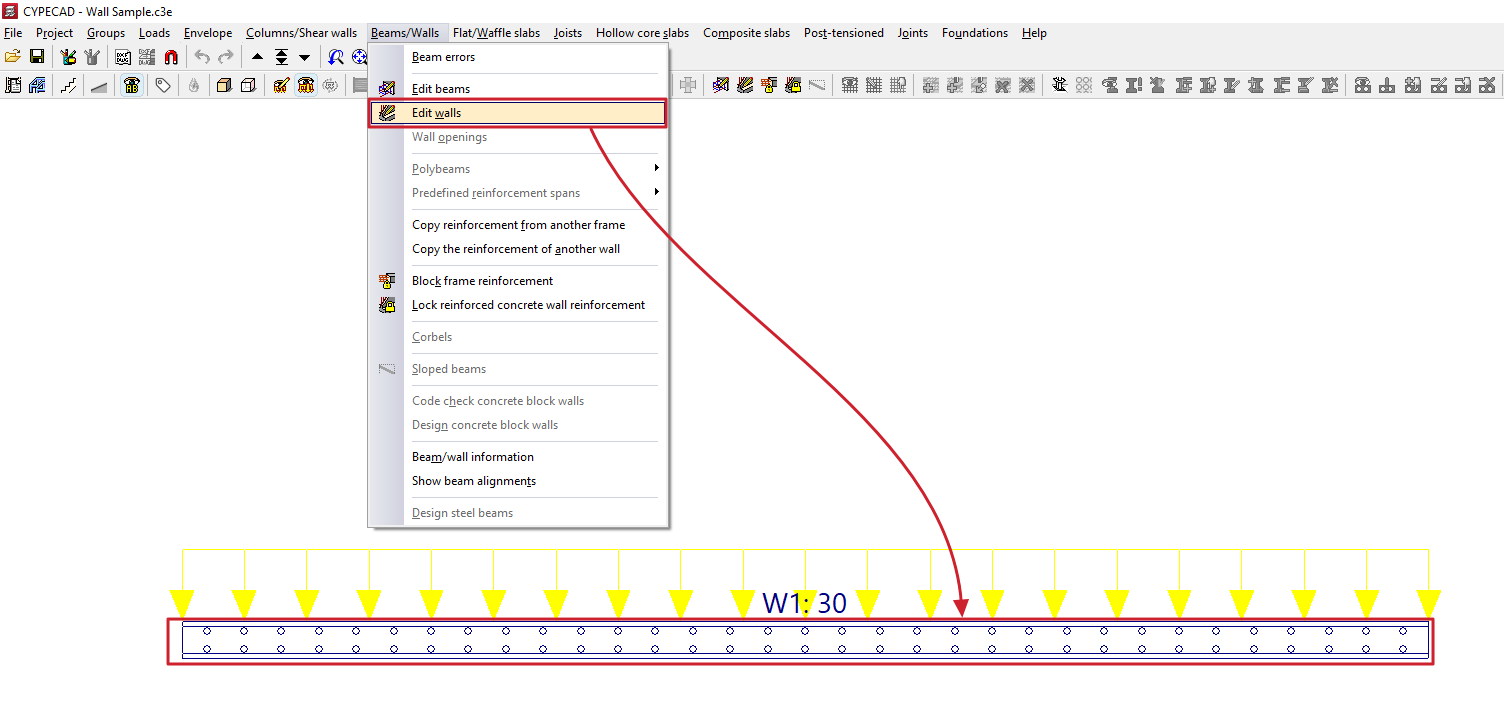

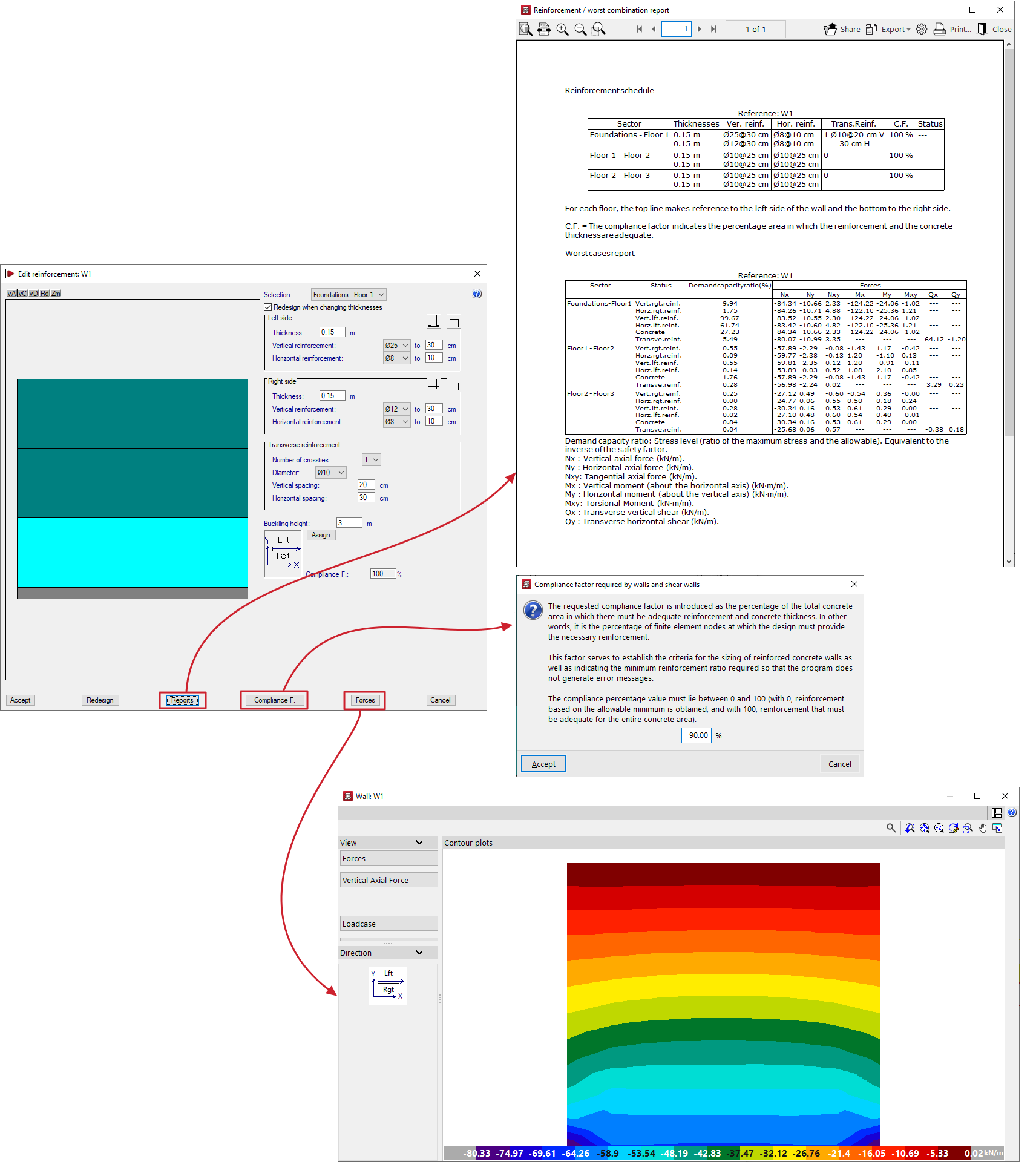

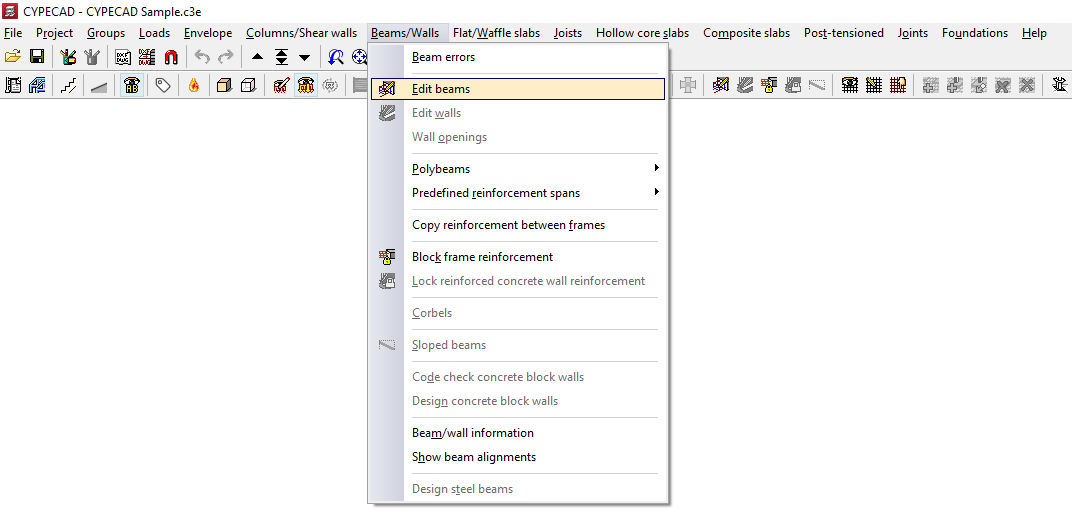

La opción "Editar muros", dentro del menú "Vigas/Muros" de la pestaña "Resultados", permite consultar y modificar los resultados obtenidos para el muro seleccionado.

La ventana de edición muestra opciones diferentes en función del tipo de muro que está siendo editado.

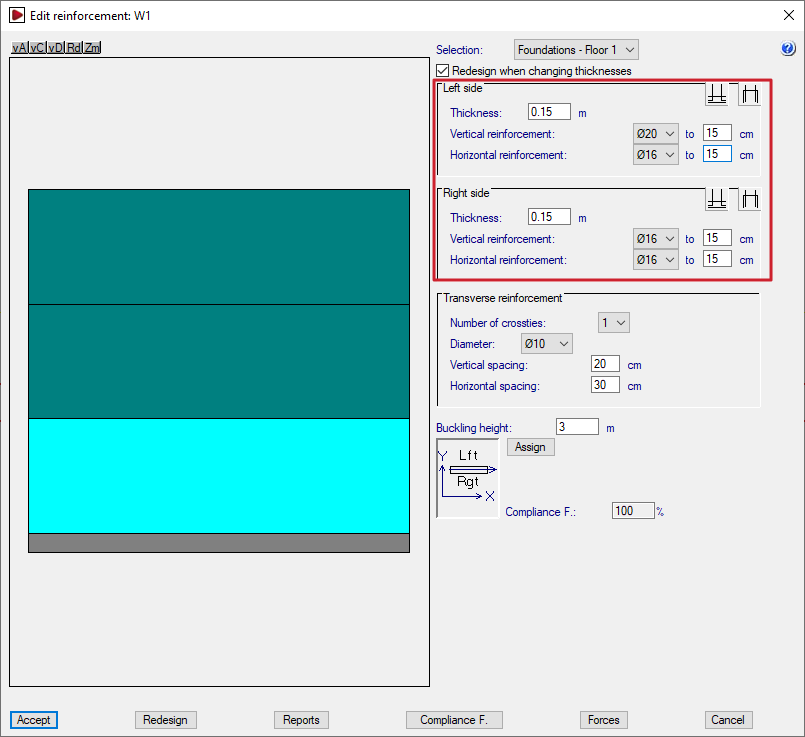

Consulta y modificación de espesores y armados

Tras realizar la selección, se muestran los armados del tramo a la derecha.

Si se activa la opción "Redimensionar al cambiar espesores", el programa rearmará y comprobará la sección de hormigón con los esfuerzos calculados cada vez que se modifiquen los espesores en esta ventana.

En los apartados "Lado izquierdo" y "Lado derecho", el programa permite modificar:

• el "Espesor" de cada lado del muro;
• los diámetros y la separación de la "Armadura vertical" y la "Armadura horizontal" en cada lado del muro;
• y, mediante los botones correspondientes, el "Solape en planta superior" y el "Arranque en base de planta" en cada lado del muro, según el caso. En ellos se define la "Longitud de solape".

Si el rótulo del "Espesor" del muro se dibuja en color rojo se indica que la sección de hormigón es insuficiente.

De igual forma, si los rótulos de algunas de las armaduras se dibujan en color rojo, entonces esas armaduras son insuficientes para absorber la totalidad de los esfuerzos. En este caso se calcula una armadura de refuerzo suplementaria puntualmente donde haga falta.

Armaduras transversales

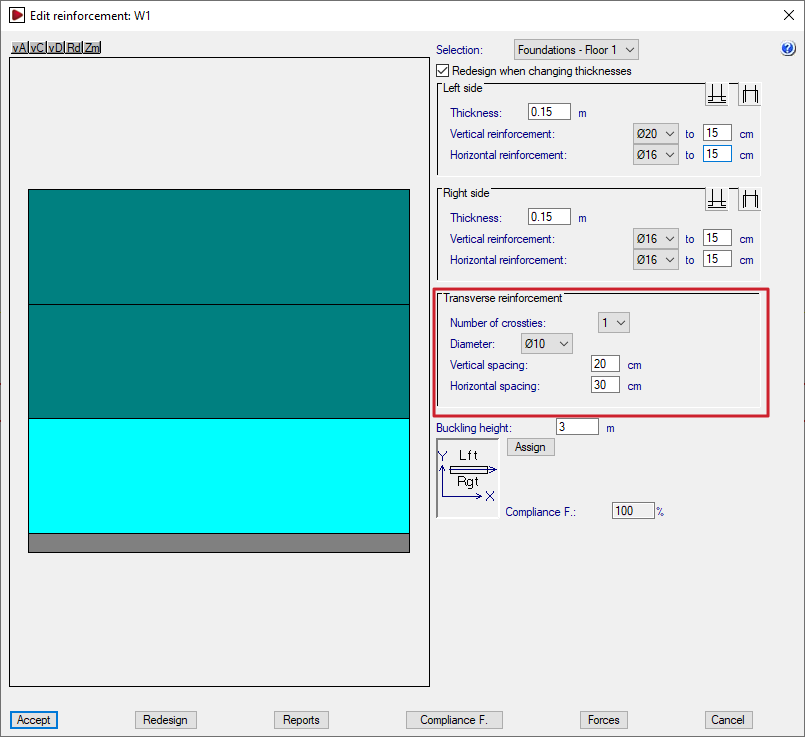

El apartado "Armado transversal" permite modificar la armadura transversal del muro. Este queda definido por los siguientes parámetros:

• el "Número de ramas" en cada nudo;
• el "Diámetro" de las barras;
• la "Separación horizontal" y la "Separación vertical". Si esta separación es la misma que la de los armados longitudinales significa que todas las barras están atadas. Si la separación del armado longitudinal es inferior a la del armado transversal (por ejemplo, 15 y 30 respectivamente), solamente se atan algunas barras longitudinales entre caras (en este ejemplo, 1 de cada 2 barras longitudinales).

Como en el apartado anterior, en el caso de que la armadura o la sección sea insuficiente, el texto aparece en color rojo.

La armadura transversal propuesta es la de un ramal (o varios, según el "Número de ramas" definido) en forma de 'S' uniendo las barras entre caras, en todos los encuentros en cruz entre barras longitudinales (horizontales y verticales) que tenga el muro, atando de esta forma los armados de las dos caras del muro.

Asignación de espesores y armados

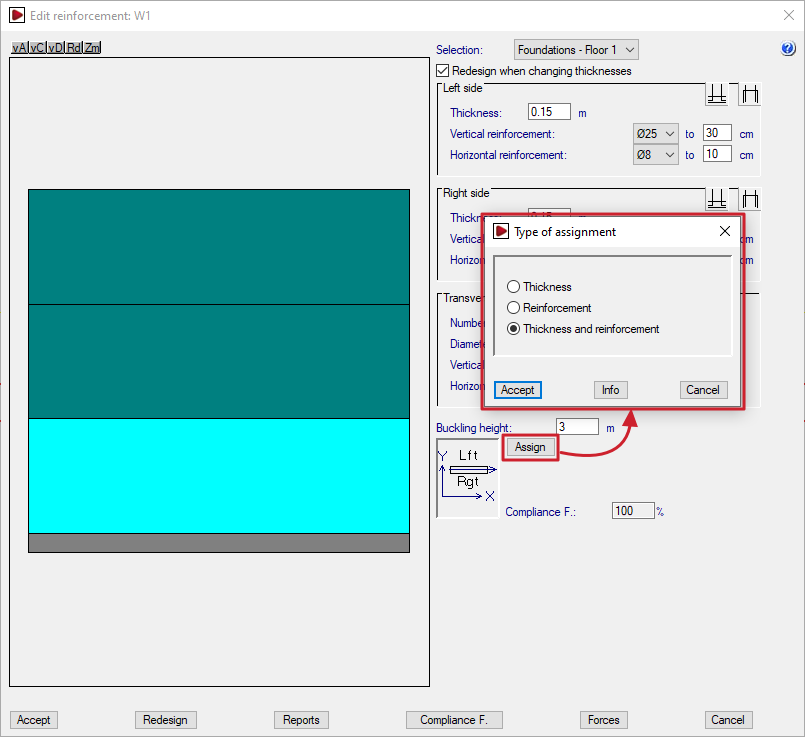

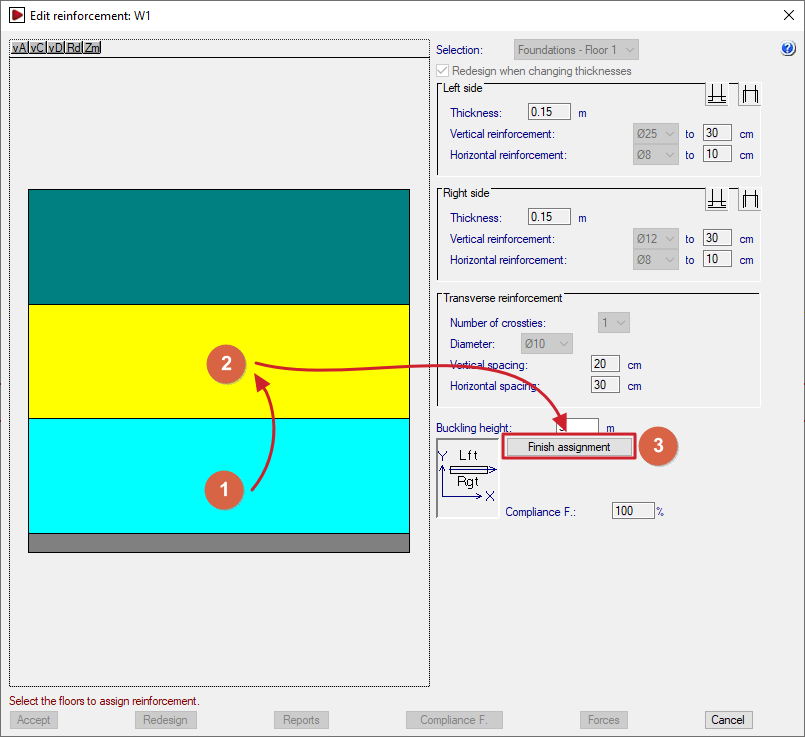

La opción "Asignar" permite copiar el espesor y/o los armados del tramo que se está editando a otros tramos de muro, según la opción seleccionada.

Al pulsar "Aceptar" en el cuadro de diálogo que aparece, los tramos que tengan un espesor y/o unos armados iguales al seleccionado aparecerán coloreados en cian claro, y el resto en cian oscuro.

A continuación, se deben marcar con el ratón aquellos tramos a los que deseen asignar las características del tramo seleccionado. Cada tramo que se seleccione cambia a color amarillo.

Para finalizar la operación se pulsa en "Terminar asignación".

Armaduras suplementarias de refuerzo

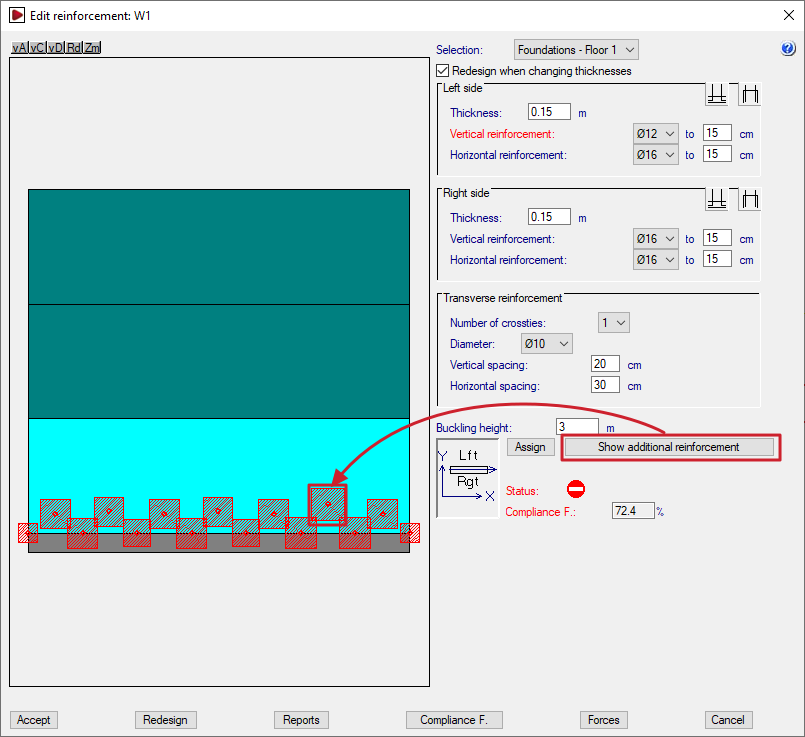

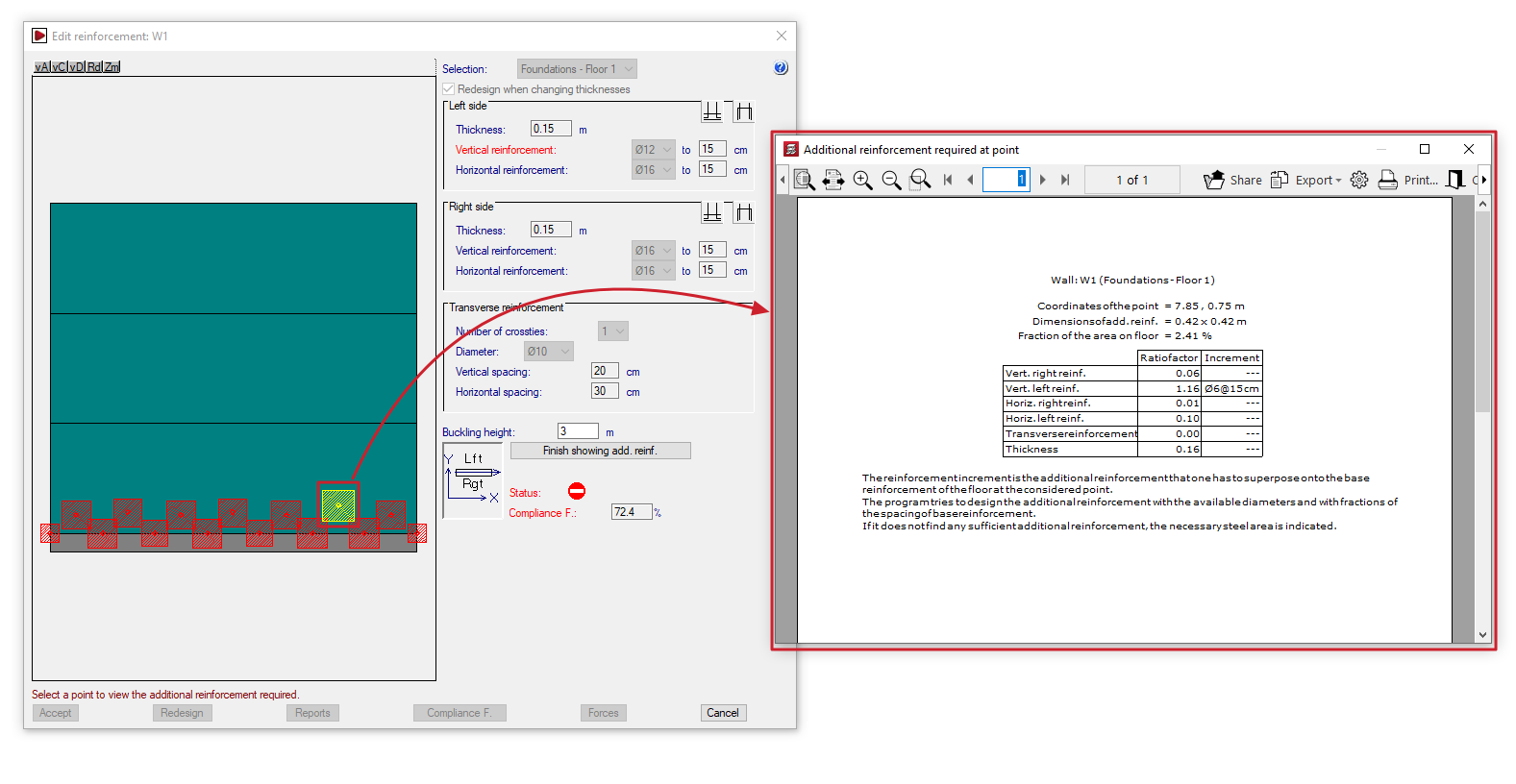

Las armaduras suplementarias de refuerzo pueden consultarse pulsando en "Ver refuerzos" y haciendo doble clic sobre cada cuadrado de color rojo situado en el esquema de alzado del muro.

Estos puntos corresponden con los nodos de comprobación de la malla de elementos finitos que discretiza el muro, como los vértices y puntos intermedios de los triángulos que la componen.

Esto permite abrir la ventana "Refuerzos necesarios en punto", con información como la siguiente:

• la referencia del muro y del tramo que se está consultando;
• las "Coordenadas del punto" donde se sitúa el refuerzo consultado, las "Dimensiones del refuerzo", y la "Fracción del área en planta";
• para cada tipo de armado (armados verticales y horizontales tanto a la derecha como a la izquierda del muro, y armado transversal), el "Factor (de) cuantía" y, en su caso, el "Incremento (de) armado" necesario para llegar a la sección de acero necesaria por cálculo, indicando el diámetro de las barras y su separación. El incremento de armado es el refuerzo que hay que superponer al armado base del tramo del muro en el punto considerado.

Para terminar la consulta de las armaduras de refuerzo suplementarias, se pulsa en "Terminar ver refuerzos".

Consulta del estado del muro

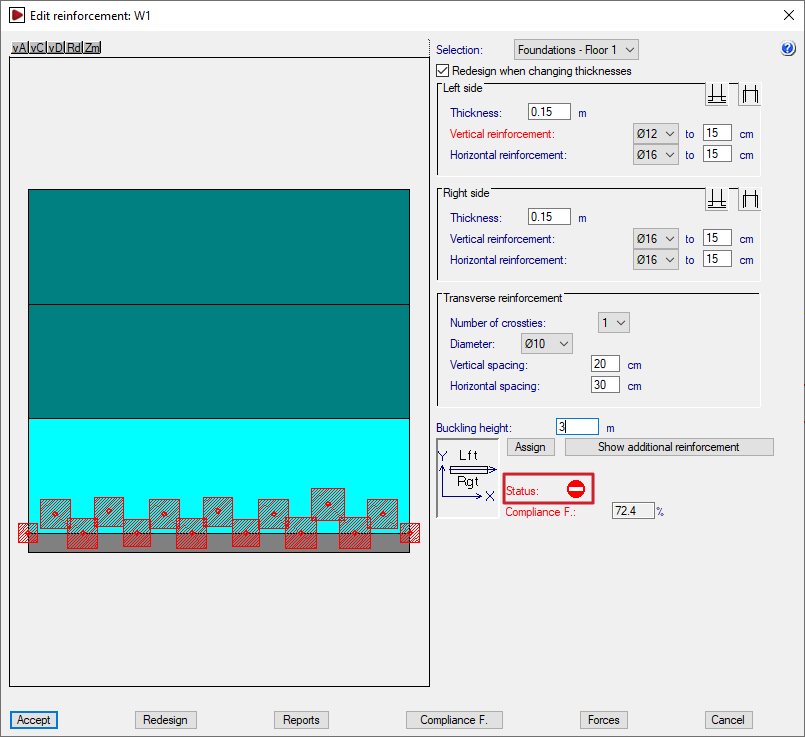

En el apartado "Estado", el programa avisa de situaciones como las siguientes en el tramo de muro consultado para que el usuario las evalúe y/o proceda a su corrección:

• Si aparece el símbolo de prohibido, la sección de hormigón está fallando por compresión oblicua y el factor de cumplimiento calculado no llega al valor exigido.

• Si aparece el símbolo de advertencia, menos grave que el anterior, se muestra un botón con un código de error que, una vez pulsado, abrirá un diálogo informativo. Entre las situaciones de advertencia posibles se encuentran las siguientes, entre las que se incluyen diferentes incumplimientos normativos.
  • Si la sección o espesor de hormigón es insuficiente:
    • Ee: El espesor es insuficiente por esbeltez.
    • Er: No hay brazo mecánico para la determinación de la armadura. Aumente el espesor o disminuya los recubrimientos.

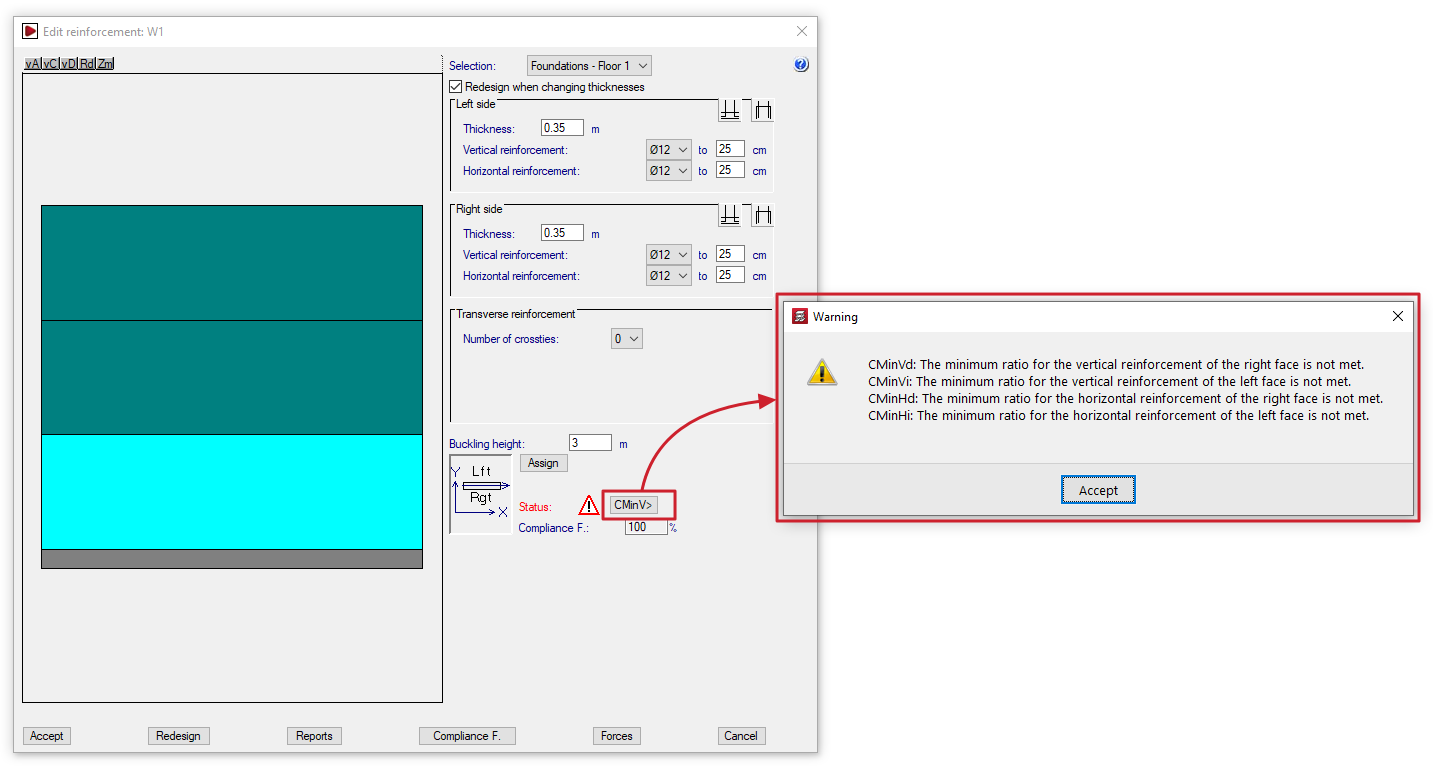

  • Si se coloca una armadura de cuantía menor a la necesaria o un diámetro inferior al mínimo:
    • CMinVd: No se cumple la cuantía mínima para la armadura vertical de la cara derecha.
    • CMinVi: No se cumple la cuantía mínima para la armadura vertical de la cara izquierda.
    • CMinHd: No se cumple la cuantía mínima para la armadura horizontal de la cara derecha.
    • CMinHi: No se cumple la cuantía mínima para la armadura horizontal de la cara izquierda.
    • CMinT: No se cumple la cuantía geométrica mínima para la armadura transversal.
    • DMinT: El diámetro de la armadura transversal es inferior al mínimo.
  • si no se ha definido la armadura transversal necesaria o la separación de las barras longitudinales que ata se ha definido incorrectamente:
    • Ai: No se ha dispuesto armado transversal, pero es necesario el atado de las barras verticales por normativa.
    • At: Es obligatorio atar todas las barras verticales con el armado transversal.
    • SepSim: La separación de barras verticales ha de ser la misma en las dos caras, ya que es necesario atarlas todas con el armado transversal.

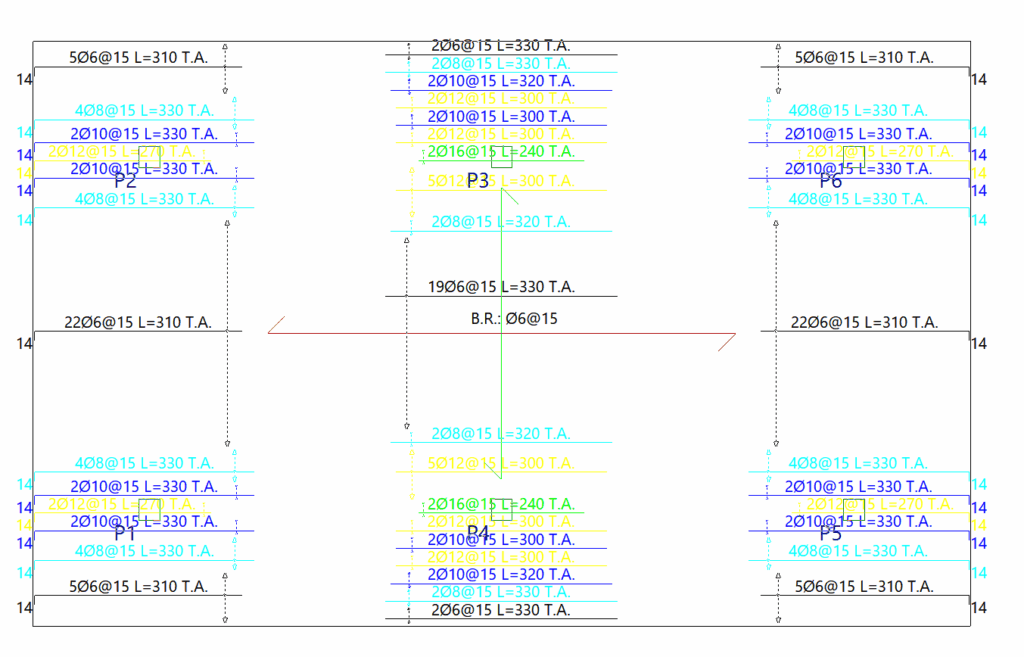

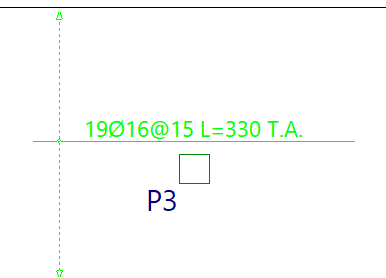

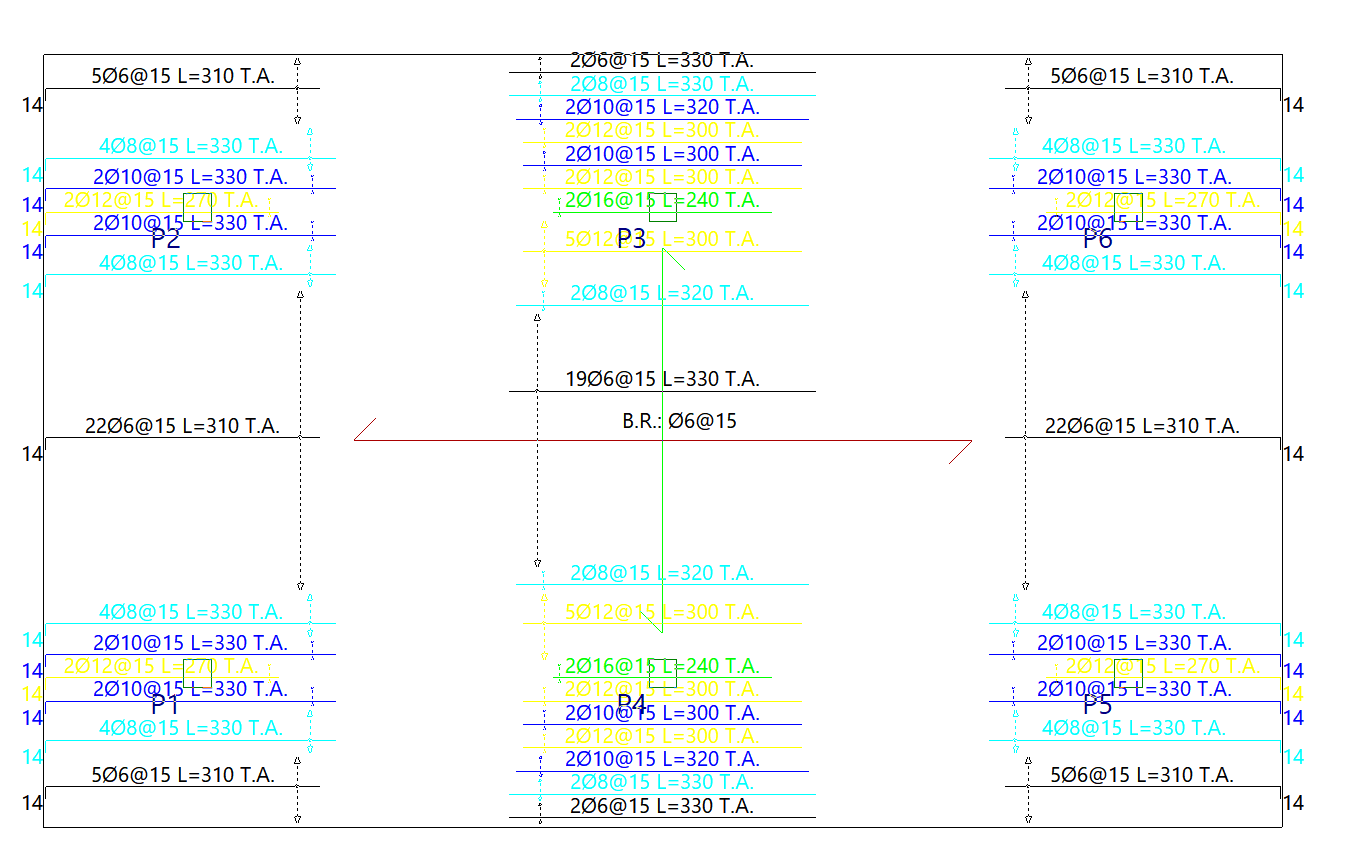

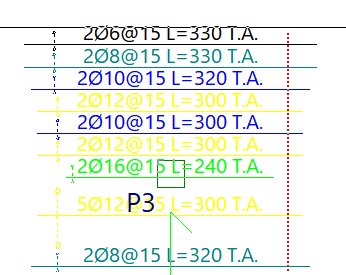

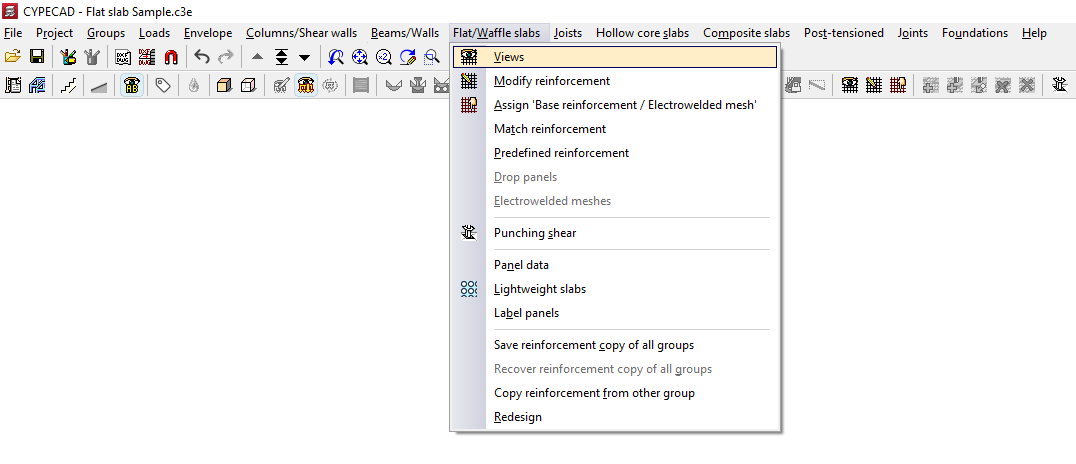

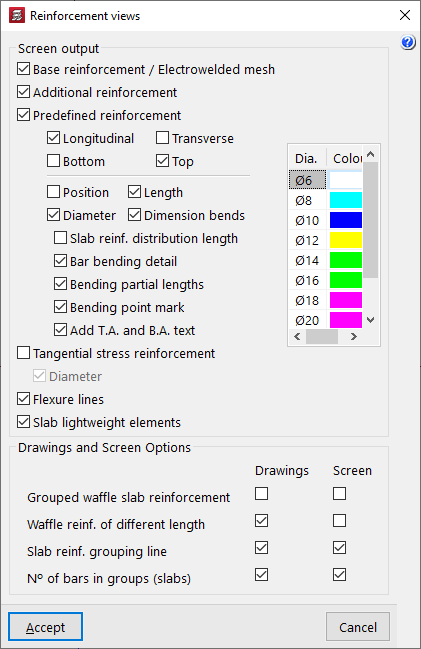

La opción "Vistas", disponible dentro del menú "Losas/Reticulares", en la pestaña "Resultados", permite seleccionar el tipo de armado de losas y forjados reticulares que se desea visualizar y configurar su representación.

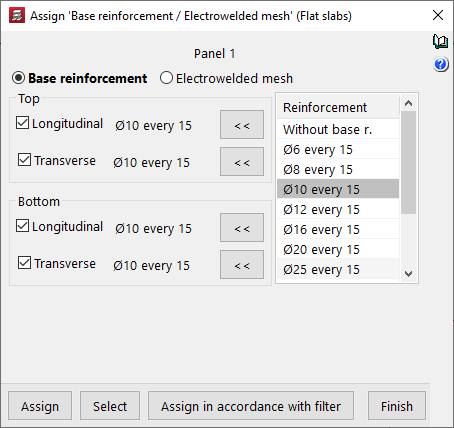

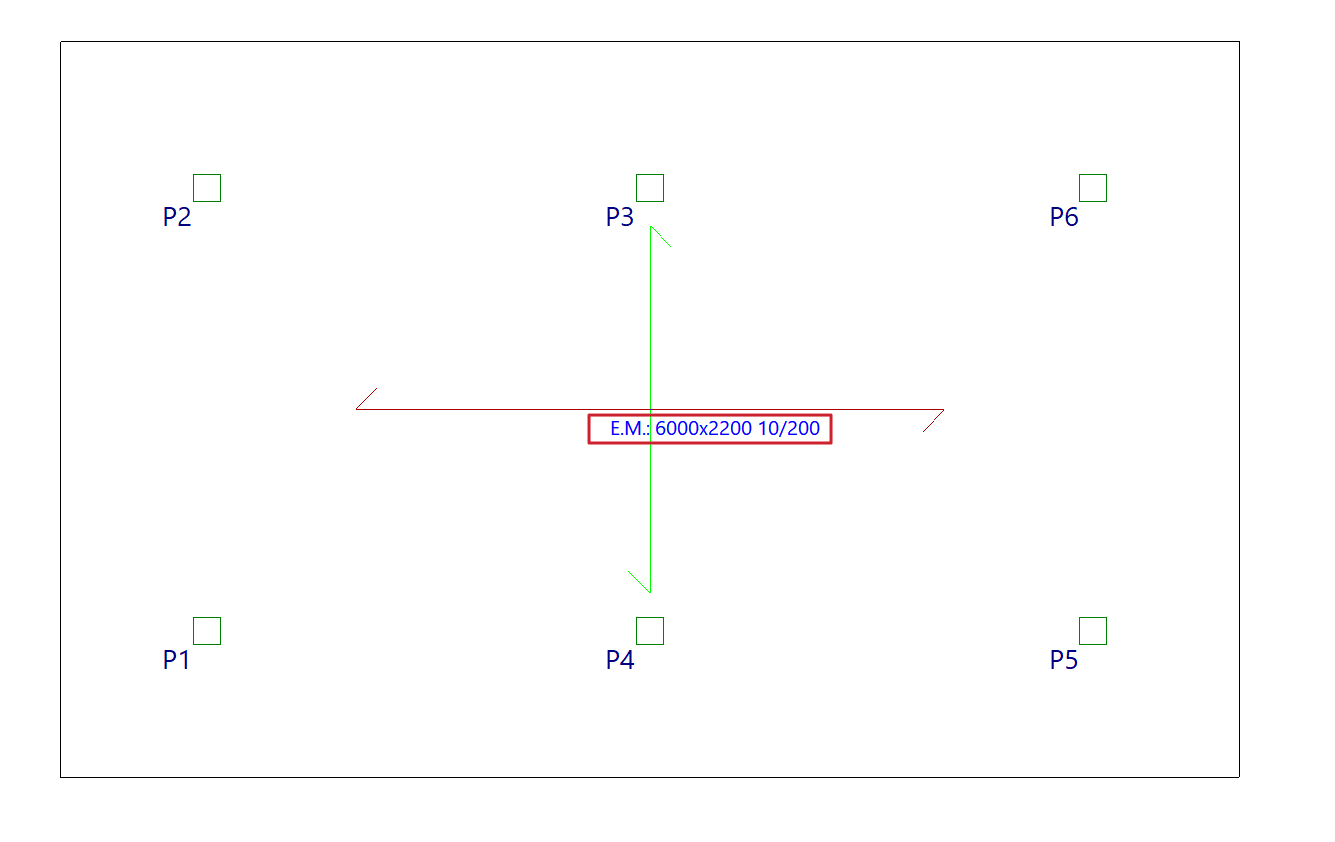

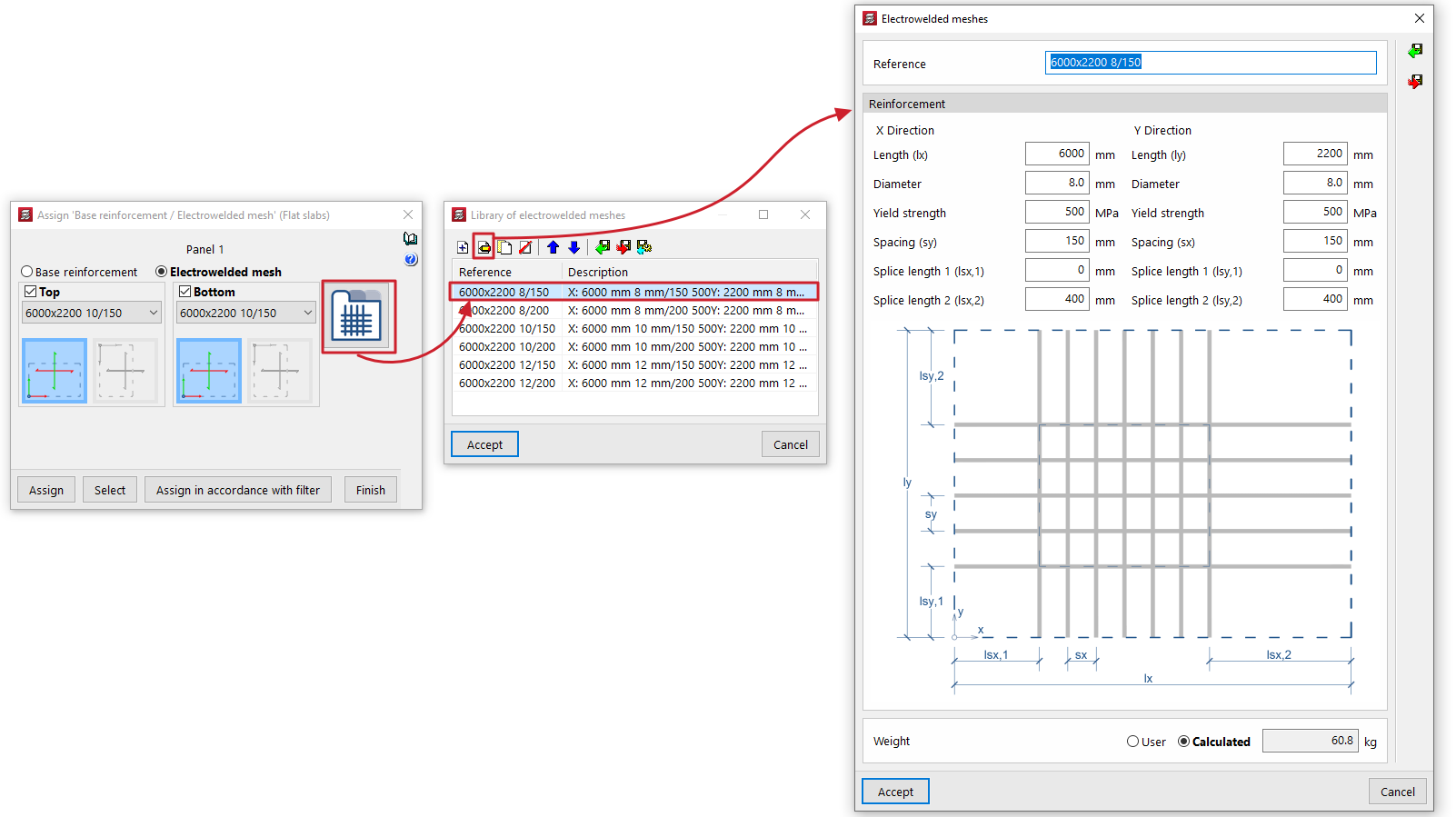

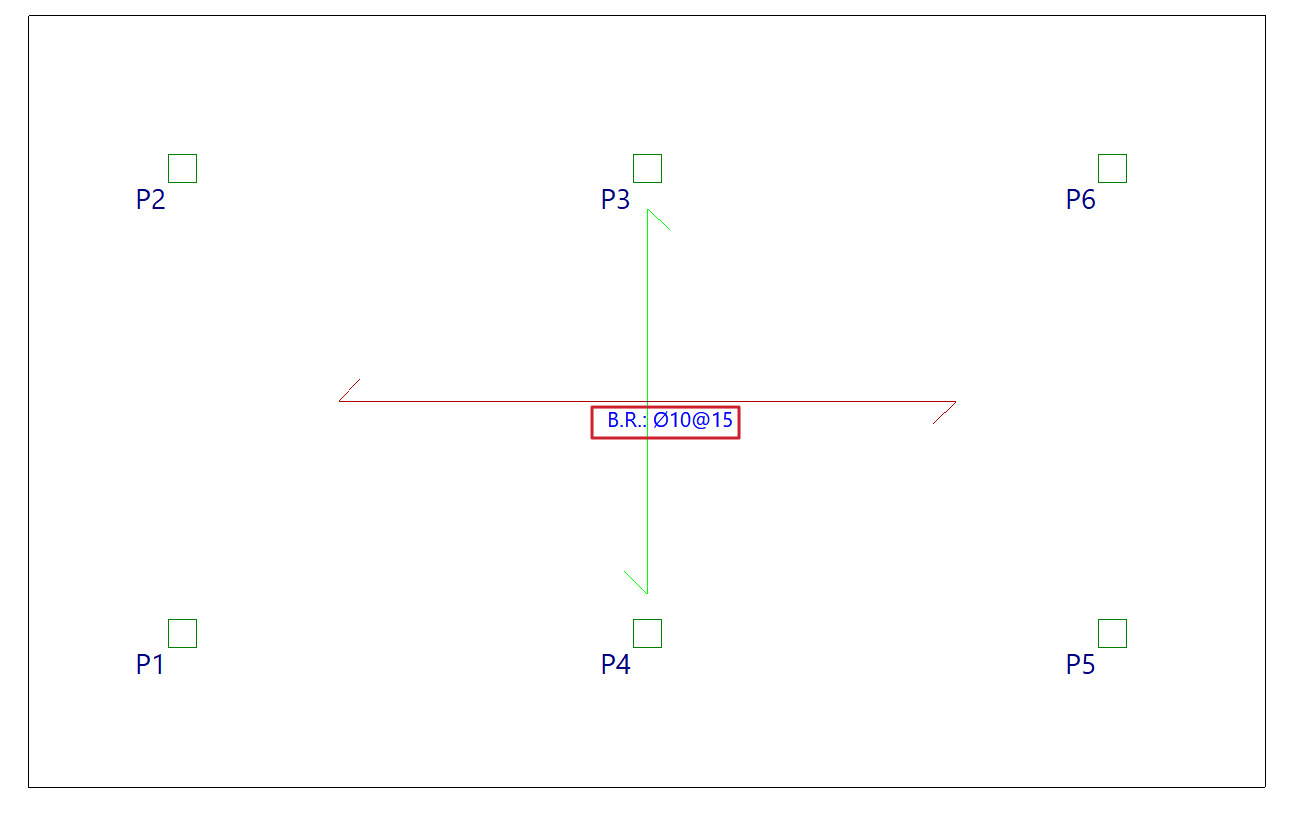

• Armadura base / Malla electrosoldada (opcional)

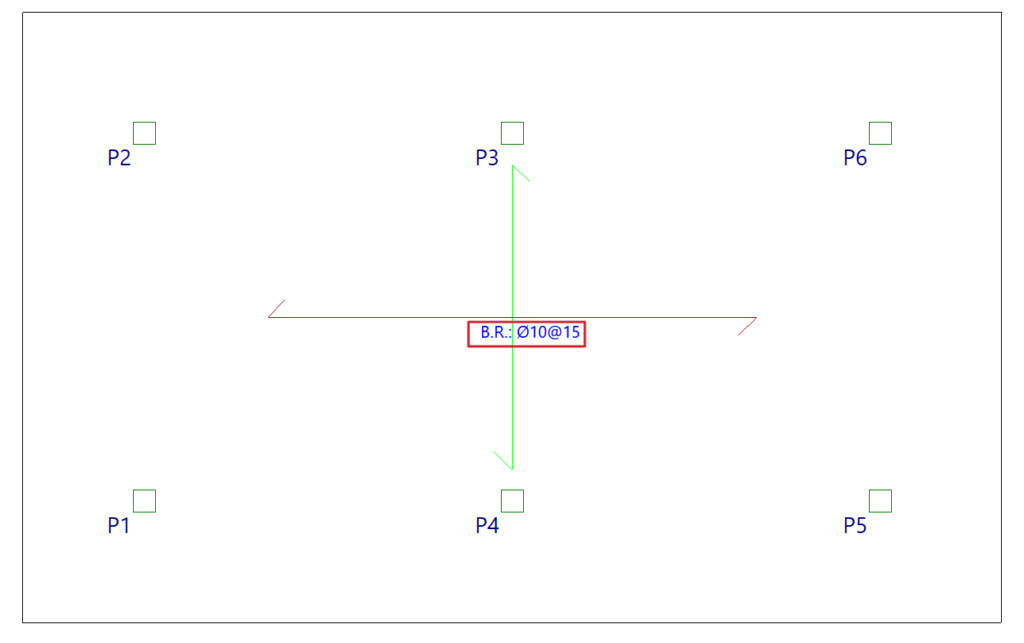

  Permite activar la visualización de la armadura base (introducidas con la opción "Asignar 'Armadura base / Malla electrosoldada'" del menú "Losas/Reticulares"). La armadura base se muestra con el rótulo 'A.B.'.
• Armadura refuerzo (opcional)
  Activa la visualización de las armaduras de refuerzo. Si se ha introducido armadura base en los paños y se han activado las opciones disponibles en "Detallar armadura base en planos" (dentro de "Obra", "Datos generales", "Por posición", "Opciones de losas, reticulares y unidireccionales"), la armadura base no tiene un tratamiento como tal, sino que se considera como primer armado de la armadura de refuerzo, por lo que se debe activar la opción "Armadura refuerzo" para poder visualizarla en pantalla.

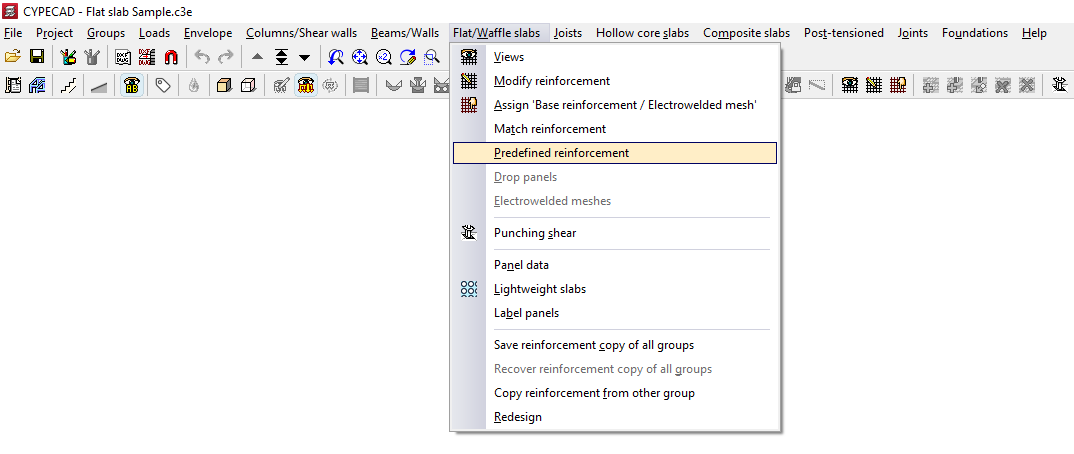

• Armadura predeterminada (opcional)
  Activa la visualización de las armaduras predeterminadas (introducidas con la opción "Armaduras predeterminadas" del menú "Losas/Reticulares").
• Longitudinales / Transversales / Superior / Inferior (opcionales)
  Estas opciones permiten activar la visualización de las armaduras longitudinales y/o transversales, en la cara superior y/o en la cara inferior de las losas o forjados reticulares, tanto en la armadura base (o malla electrosoldada) como en las armaduras de refuerzo o predeterminadas, en función de las casillas que se hayan marcado.
• Posición (opcional)
  Activando esta opción se muestran todas las cotas necesarias para el replanteo de las armaduras. Estas cotas se representan en color gris.
• Longitud (opcional)
  Activando esta opción se añade la longitud de las barras en el rótulo de las armaduras.
• Diámetro (opcional)
  Activando esta opción se añade el diámetro de las barras en el rótulo de las armaduras.
• Acotar patillas (opcional)
  Activando esta opción se muestra un rótulo con la longitud de las patillas de las barras junto a las mismas.
• Longitud de reparto de armado de losas (opcional)
  Muestra un texto con el valor del ancho en el que se distribuye cada paquete de armado de una losa.
• Detalle de doblado de barras (opcional)
  En paños inclinados, se dibuja junto a la barra un esquema de doblado.
• Longitudes parciales de doblado (opcional)
  En paños inclinados, se detalla la longitud de la barra a ambos lados del punto de doblado.
• Marca de punto de doblado (opcional)
  En paños inclinados, el punto de doblado se marca con una línea perpendicular al eje de la barra.
• Añadir texto R.S. y R.I. (opcional)
  Activando esta opción se añaden las siglas 'R.S.' o 'R.I.' en el rótulo de las armaduras, en función de si se trata de un refuerzo superior o un refuerzo inferior.

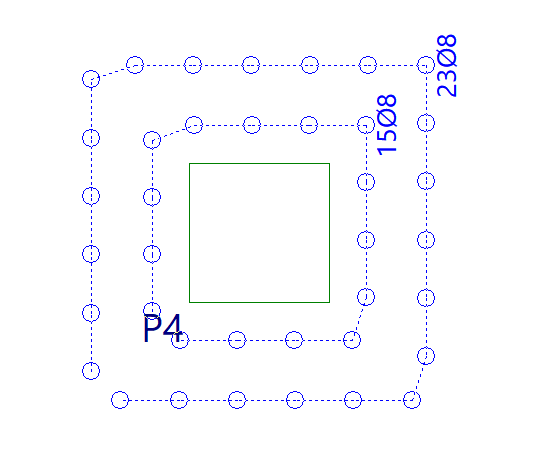

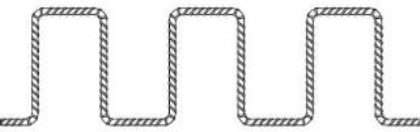

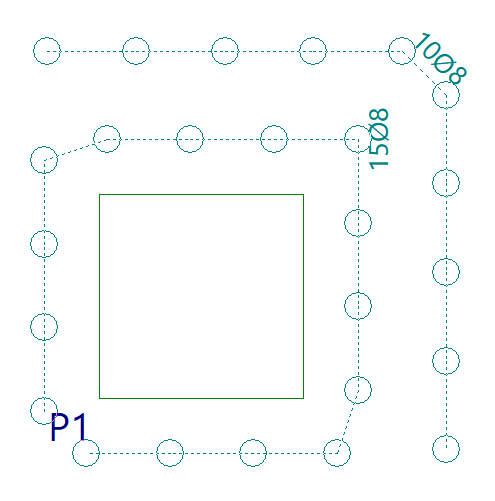

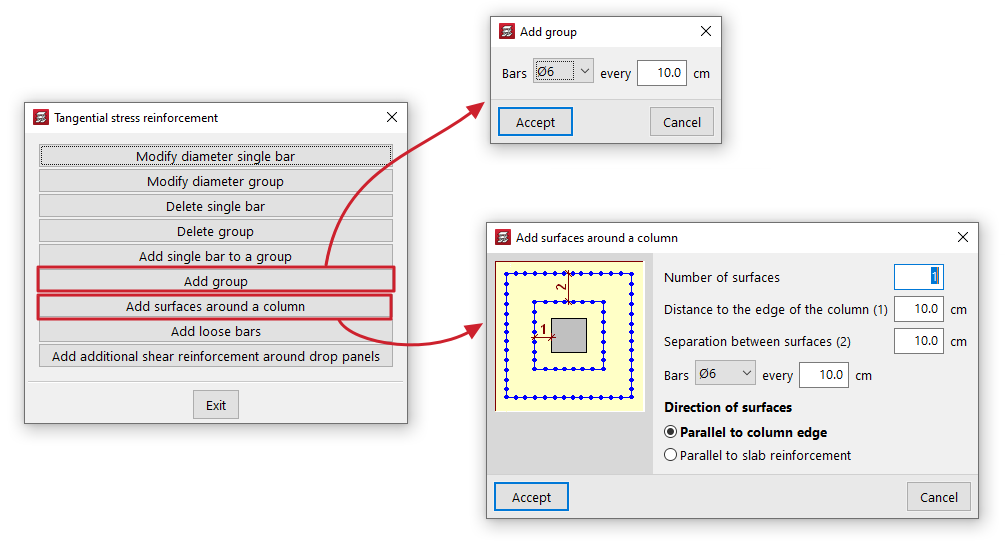

• Armadura por tensiones tangenciales (opcional)
  Activa la representación de la armadura por tensiones tangenciales. La armadura por tensiones tangenciales se representa por unos círculos que indican el número de barras verticales a disponer y la separación entre ellas. Además, cuando se supere la tensión máxima en una sección, se verá una línea en color rojo y el rótulo 'Insuf.' (sección insuficiente).
  • Diámetro (opcional)
    Activando esta opción se muestran rótulos con el diámetro de las barras de la armadura por tensiones tangenciales.

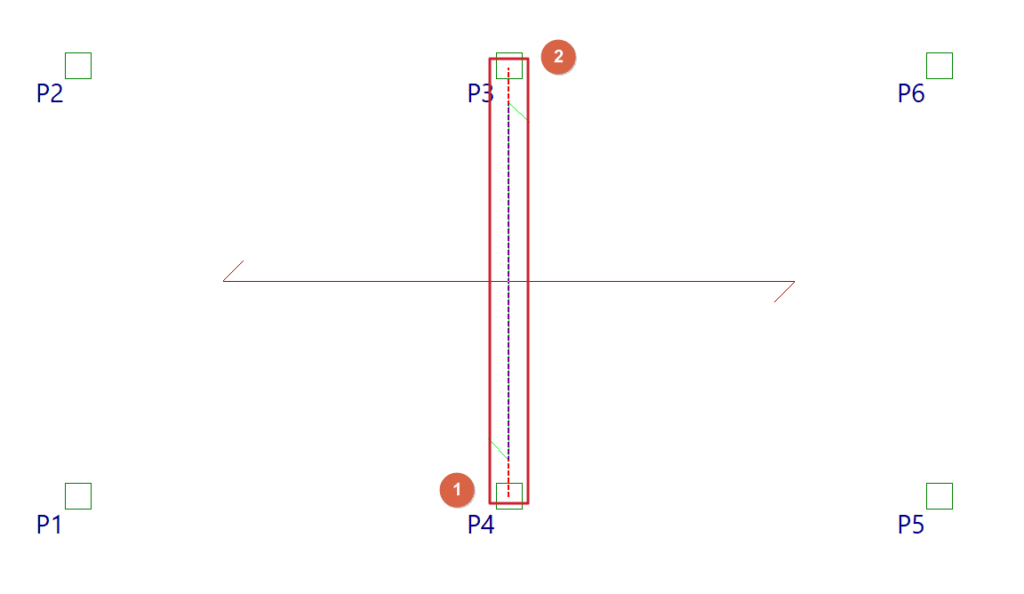

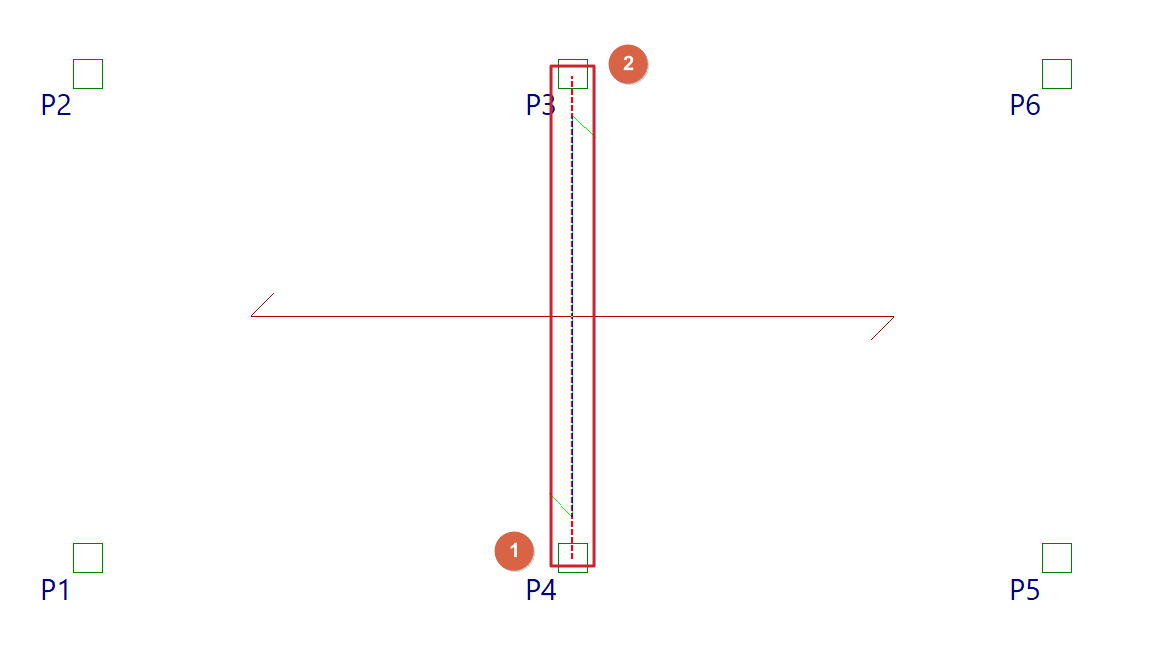

• Líneas de flexión (opcional)
  Activa la visualización de las líneas de flexión definidas.
• Aligeradores de losas (opcional)
  Activa la visualización de los elementos aligeradores de las losas (introducidas mediante la opción "Losas aligeradas").

Además, en la parte derecha de la tabla es posible configurar los colores de los armados. Cada diámetro de las barras de armado tiene asignado un color diferente, para facilitar su lectura en pantalla. Es posible cambiar este color haciendo doble clic sobre el mismo y seleccionando, a continuación, un color distinto en la paleta de colores que se despliega.

En la parte inferior del diálogo, en el apartado "Opciones planos y pantallas" hay diferentes opciones para la configuración de la vista de los armados tanto en los "Planos" como en pantalla ("Pant."):

• Armaduras de reticular agrupadas (opcional)
  Activando esta opción se hacen visibles todas las armaduras de los forjados reticulares, aunque estén agrupadas. Se recomienda no activar esta opción en pantalla, ya que hace más lento el redibujado de las armaduras.
• Arm. de reti. de distinta longitud (opcional)
  Activando esta opción se visualizan las armaduras de forjados reticulares que estén agrupadas y que tengan diferentes longitudes como si no estuviesen agrupadas. Es decir, son visibles todas las armaduras de la agrupación. Esta opción no tiene ningún efecto en caso de que la opción "Armaduras de reticular agrupadas" esté activada. Al igual que la anterior, se recomienda no activarla en pantalla, ya que hace más lento el redibujado de las armaduras.
• Línea de agrupación de armado de losas (opcional)
  Activando esta opción, las agrupaciones de armados de losas se grafían con una línea que tiene en cada extremo una flecha. Si la opción no se activa solamente se dibujarán las flechas de los extremos de la línea.
• Nº de barras en paquetes (losas)
  Activando esta opción se añade el número de barras por cada paquete de armados en el rótulo de las armaduras.

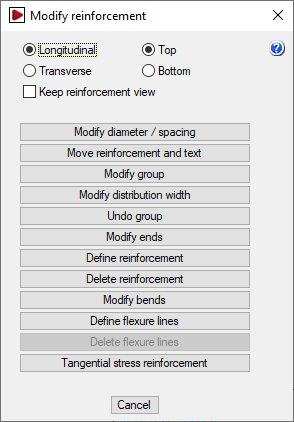

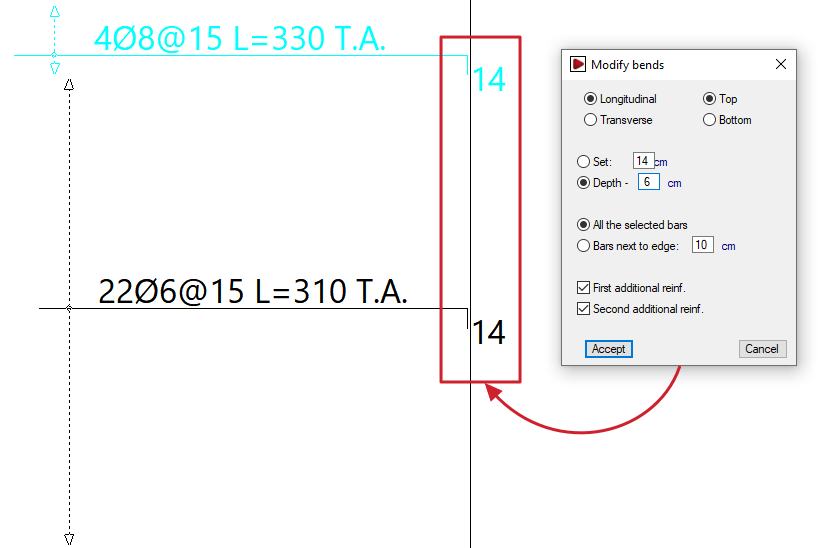

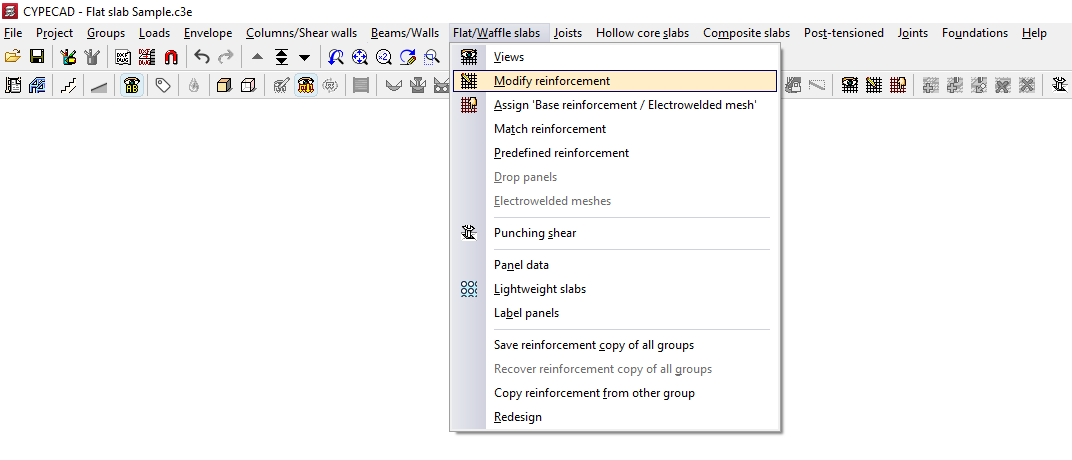

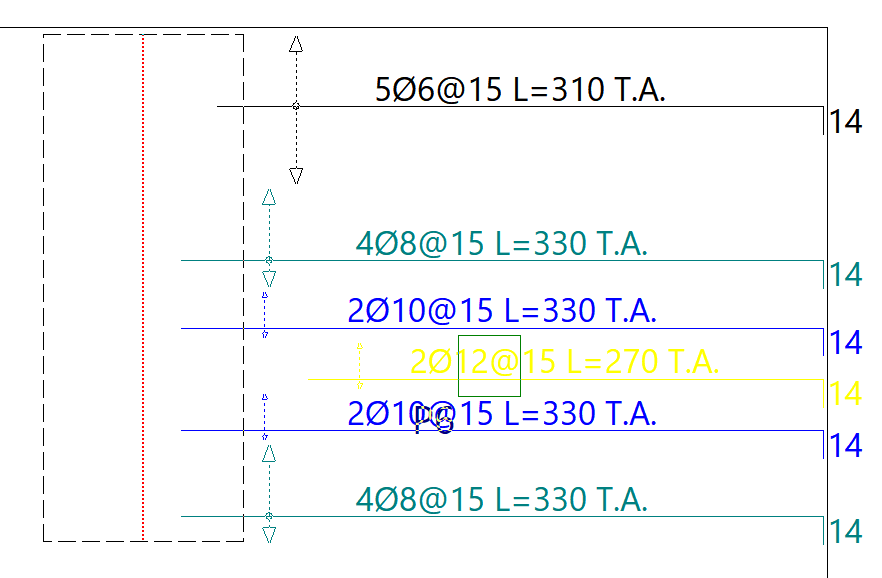

La opción "Modificar armaduras", disponible dentro del menú "Losas/Reticulares", en la pestaña "Resultados", permite realizar modificaciones en los armados obtenidos del cálculo de losas y forjados reticulares.

Tras pulsar sobre esta opción, se abre la ventana "Modificar armaduras". Aquí, en primer lugar, se selecciona el tipo de armadura que se desea modificar, ya sea "Longitudinal" o "Transversal" y, por otro lado, "Superior" o "Inferior".

La opción "Mantener vistas de armaduras" permite visualizar los armados activados desde "Losas/Reticulares > Vistas", que aparecerán conjuntamente con la armadura seleccionada para su modificación. De esta forma se puede, por ejemplo, visualizar la armadura longitudinal inferior mientras se modifica (y se visualiza también por ello) la armadura longitudinal superior.

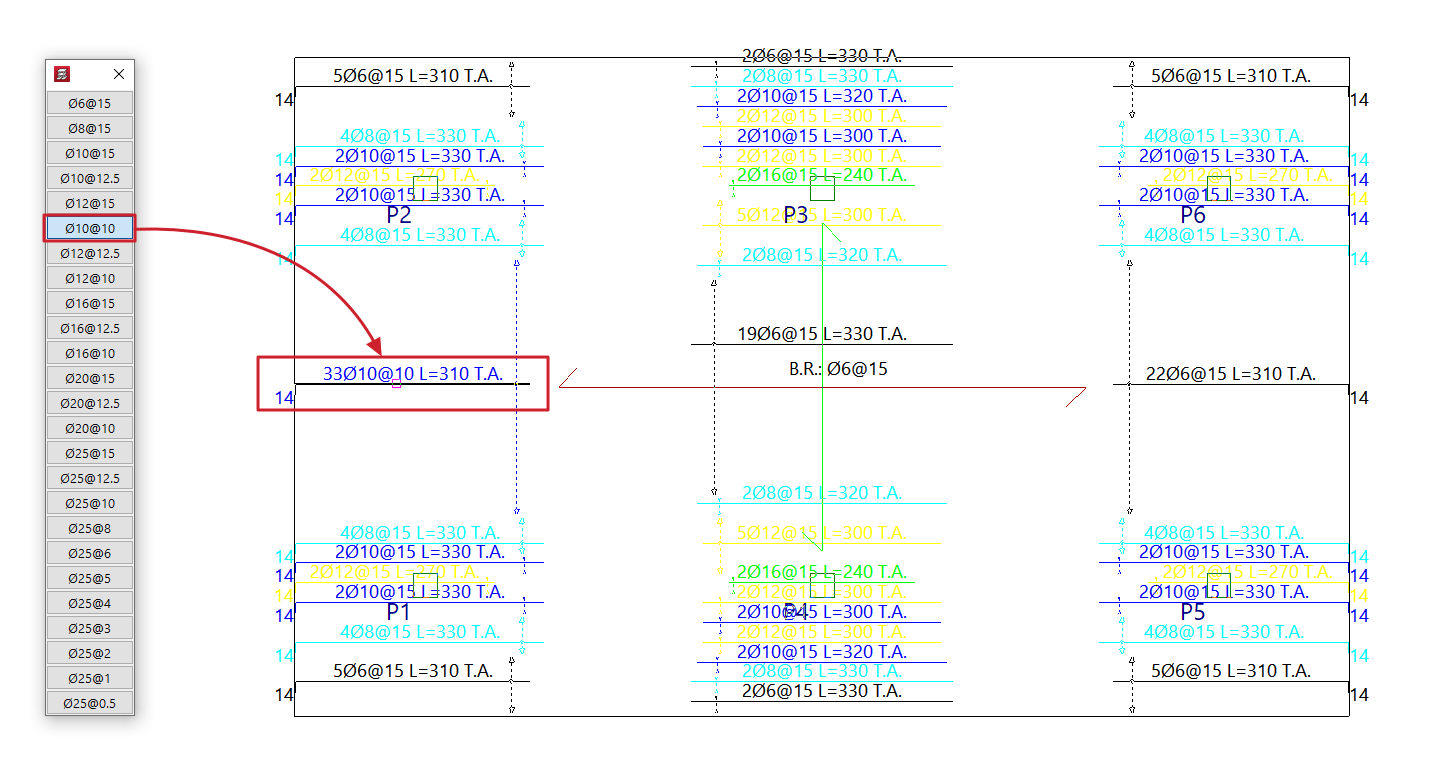

Modificación de diámetros y/o separación

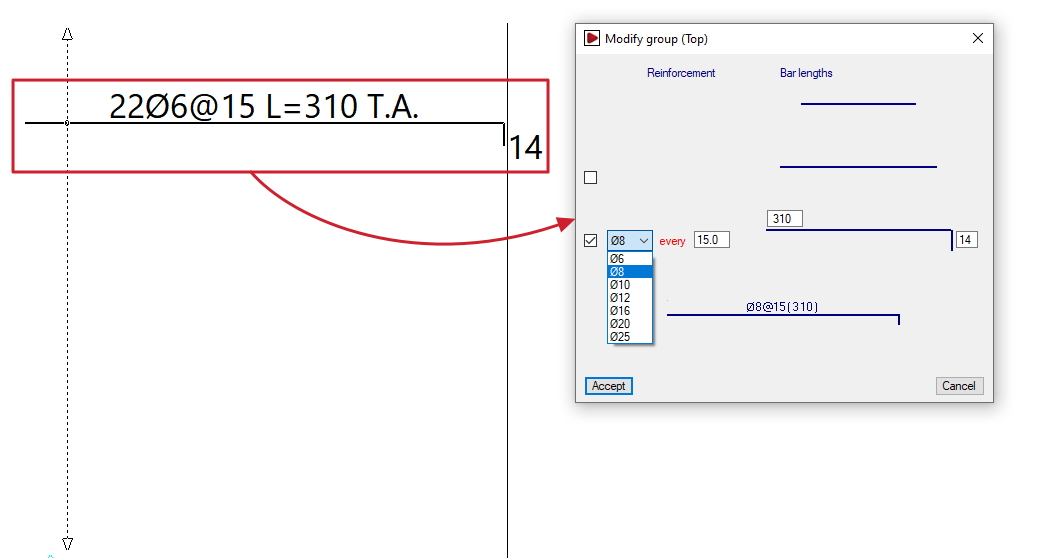

La opción "Mod. diámetro / separación" permite cambiar los diámetros de las barras de un paquete de armados y, en el caso de las losas, la separación entre barras.

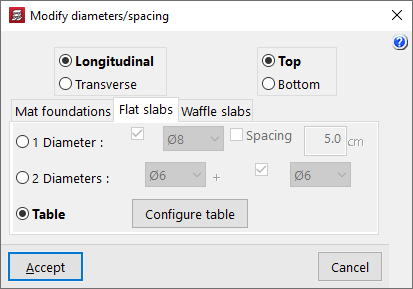

Al pulsar sobre esta opción se abre la ventana "Modificación de diámetros y/o separación".

En primer lugar, se debe elegir la armadura a modificar: "Longitudinal" o "Transversal", y "Superior" o "Inferior". Después se elige la pestaña adecuada de acuerdo con el tipo de forjado que se está empleando, "Losas (de) cimentación", "Losas normales" o "Reticulares". Una vez hechas estas elecciones existen tres modos de modificar la armadura de pantalla.

• 1 Diámetro
  Con la opción "1 Diámetro" se puede modificar la barra representativa de cada paquete de armados. Si se está modificando una losa, los parámetros modificables son el diámetro y/o la "Separación". Si está modificando un reticular, los parámetros modificables son el diámetro y/o el número de barras ("Nº barras"). Una vez seleccionados los parámetros se pulsa en "Aceptar" y a continuación se marca con el botón izquierdo del ratón la barra del paquete a modificar.
• 2 Diámetros
  Con la opción "2 Diámetros" se pueden definir dos barras en un paquete de armados, de forma que esté compuesto por pares de barras en diferentes capas que pueden tener distintos diámetros. Si se está modificando una losa, se introducen los diámetros de cada una de las barras. En los forjados reticulares se puede definir, además, un determinado número de barras para el primer diámetro y otro para el segundo diámetro. Una vez seleccionados los parámetros se pulsa en "Aceptar" y a continuación se marca con el botón izquierdo del ratón el par de barras del paquete a modificar.
• Tabla
  Con la opción "Tabla", tras "Aceptar", aparecerá la tabla de armados del tipo de forjado correspondiente en la parte izquierda de la pantalla. Los armados aparecen ordenados de menor a mayor sección. Pulsando uno de los armados de la tabla y después pulsando sobre la planta los armados o paquetes de armados con el botón izquierdo, se asigna a estos el armado marcado en la tabla. Para cancelar la operación se pulsa el botón derecho del ratón.
  • La tabla de armados que aparece es configurable pulsando sobre la opción "Configurar tabla". Aquí se indica el "Número de filas" y el "Número de columnas" que tendrá. Por defecto, se coloca una sola columna y 50 filas.

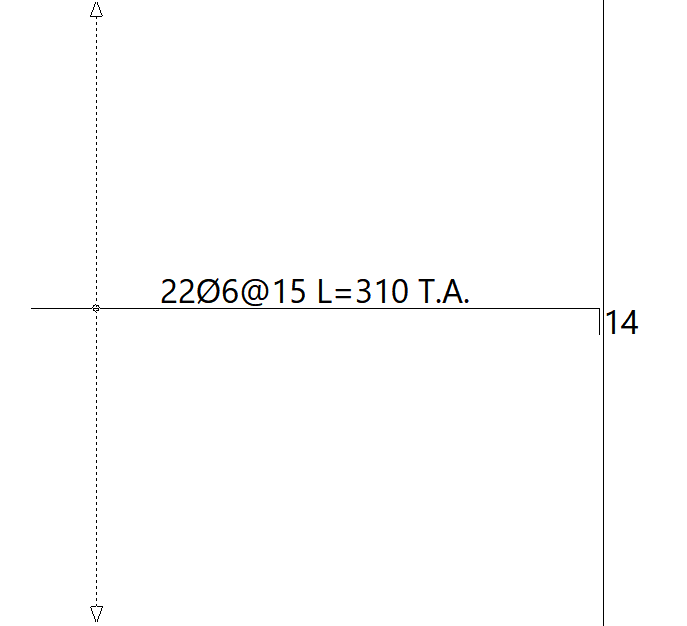

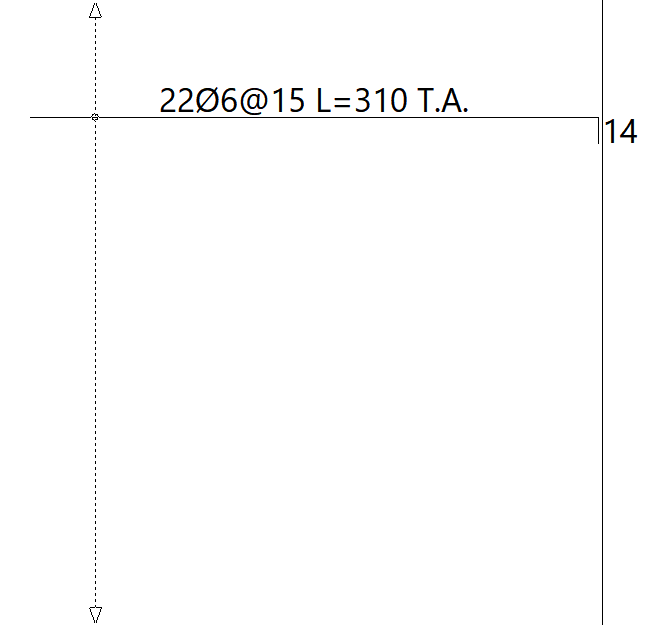

Mover armadura y texto

Esta opción "Mover armadura y texto" permite mover el dibujo de las barras y el rótulo de las armaduras que estén agrupadas a otra posición en el paquete de armados indicada por el usuario.

Después de seleccionar esta opción, se selecciona la armadura a mover y, después, la posición final en la que se desea dibujar.

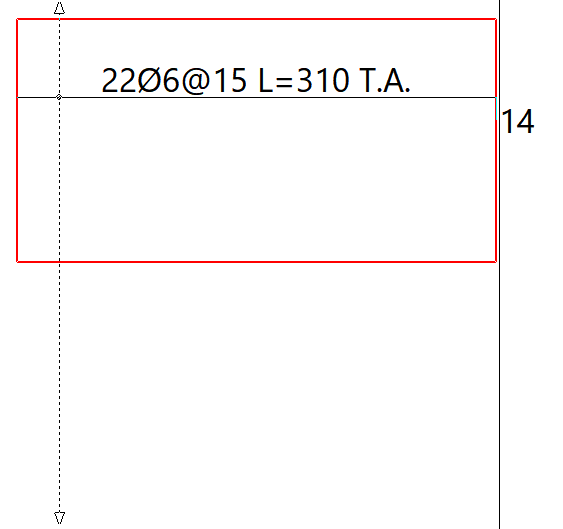

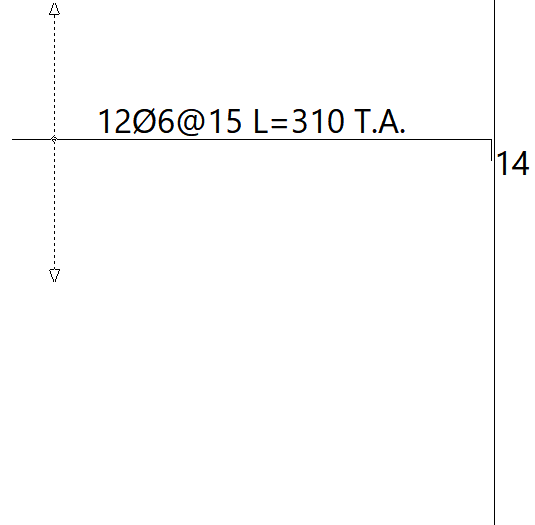

Mod. banda de distribución

Una banda de distribución es la zona en la que se dispone un determinado paquete de armaduras igualadas. Utilizando la opción "Mod. banda de distribución" es posible ampliar o reducir una banda de distribución seleccionando uno de los bordes (el contorno de la banda se marca en color rojo al seleccionarlo) y moviéndolo a una nueva posición.

Al modificar la banda de distribución de una armadura, puede que se solape con otras armaduras. Si se activa la opción "Eliminar armaduras solapadas", se suprimirán las armaduras que al menos se solapen la mitad de su longitud, manteniendo las armaduras del paquete modificado.

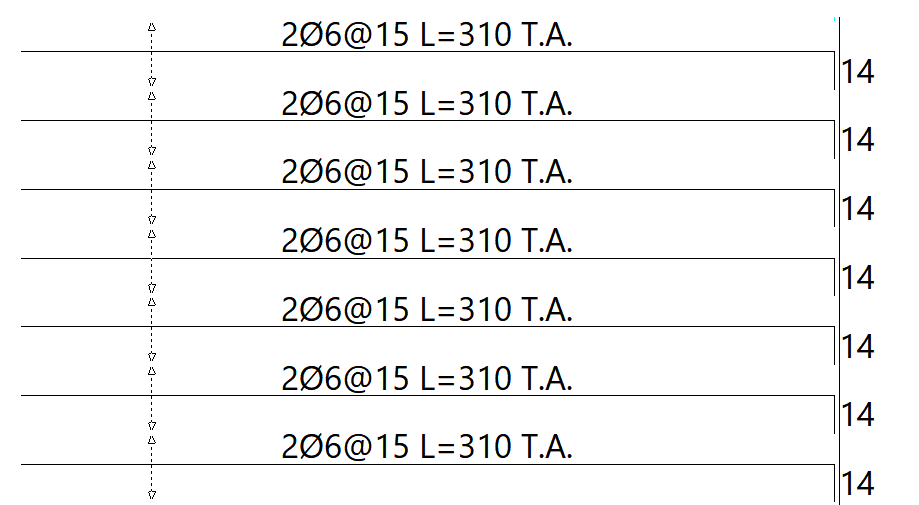

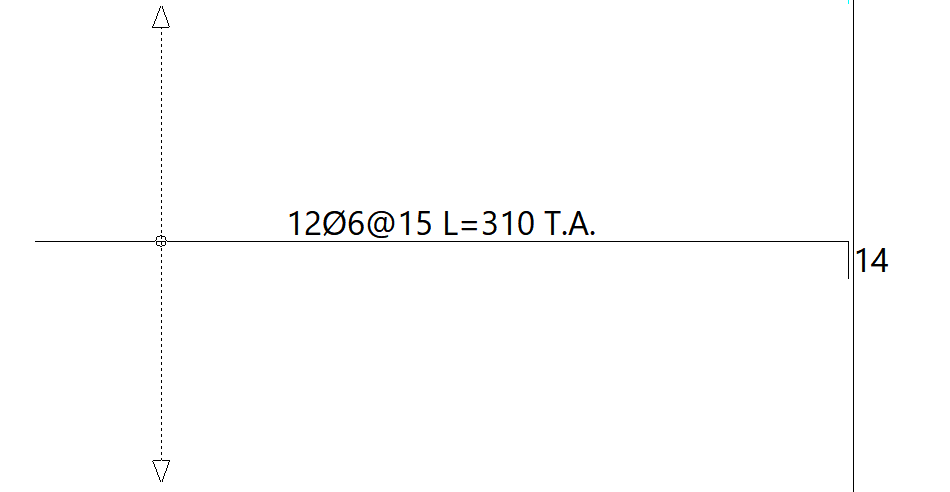

Deshacer paquete

La opción "Deshacer paquete" permite descomponer el paquete de armados seleccionado en barras independientes, de forma que ya no se encuentren agrupadas.

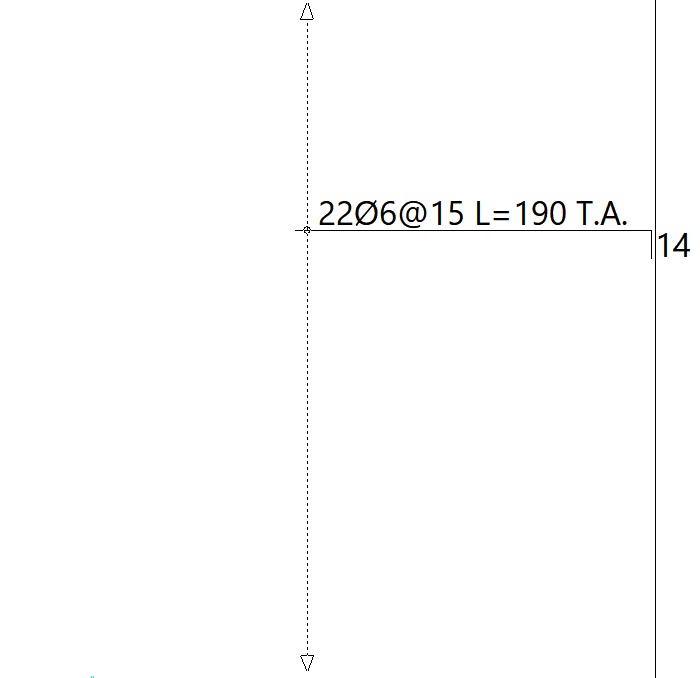

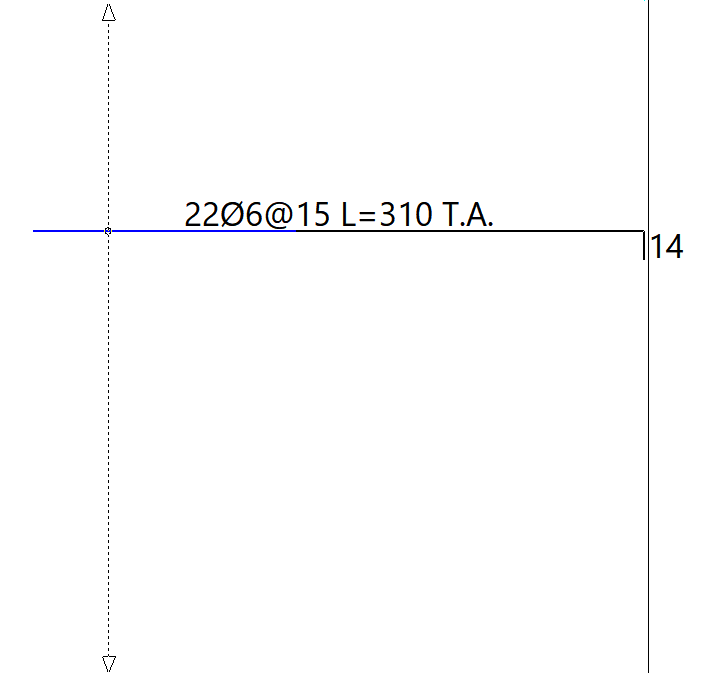

Modificar extremos

Con la opción "Modificar extremos" se pueden prolongar o acortar los extremos de una barra seleccionada. Para ello, se pulsa sobre el extremo de una barra (la longitud a alargar o acortar se muestra en amarillo o azul, respectivamente) y se vuelve a pulsar sobre la nueva posición de ese extremo.

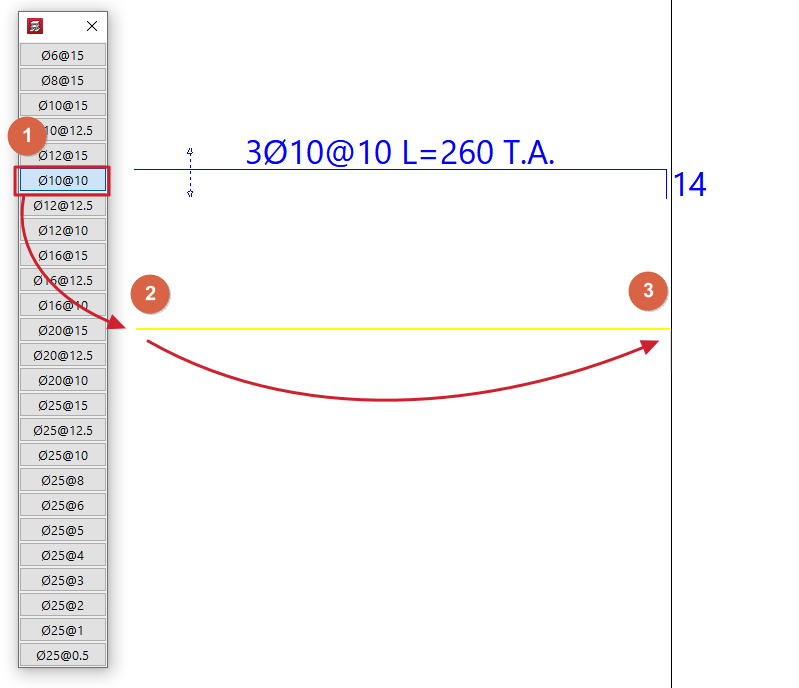

Entrar armadura

La opción "Entrar armadura" sirve para introducir nuevas barras con el diámetro y/o separación seleccionados en la tabla que aparece.

Tras seleccionar el diámetro y/o la separación en la tabla, se marcan con el cursor los dos extremos de las barras.

Borrar armaduras

La opción "Borrar armaduras" permite eliminar el paquete de armados seleccionado.

La opción "Modificar patillas" permite modificar las longitudes de las patillas.

Al pulsar sobre esta opción, se abre la ventana "Modificar patillas". Aquí, en primer lugar, se debe elegir la posición de la armadura a modificar: "Longitudinal" o "Transversal", y "Superior" o "Inferior".

Después, es posible indicar una magnitud fija o definir la patilla a partir del canto del forjado:

• Fija
  Permite especificar directamente la magnitud de la patilla.
• Canto - 'X'
  Puede indicar una cantidad 'X'. La patilla tendrá una dimensión igual al canto del forjado menos la cantidad 'X' introducida.

Más adelante, se indica si se desean modificar todas las barras seleccionadas o sólo las próximas a los bordes:

• Todas las barras seleccionadas
  Si se selecciona esta opción, a todas las barras que se seleccionen a continuación se les colocará patilla, aunque no lleguen al borde del forjado o huecos.
• Próximas al borde: 'X'
  Si se selecciona esta opción, se colocará la patilla indicada a todas las barras que se seleccionen a continuación y cuyo extremo esté a menos de 'X' centímetros del borde de forjado.

Como opciones adicionales se muestran las siguientes:

• Primer refuerzo (opcional)
  Activando esta opción, se colocará la patilla indicada a todas las barras de primer refuerzo (la barra más larga si hay varias) que se seleccionen a continuación.
• Segundo refuerzo (opcional)
  Activando esta opción, se colocará la patilla indicada a todas las barras de segundo refuerzo (la barra más corta si hay varias) que se seleccionen a continuación.

Tras "Aceptar", se seleccionan a continuación en el área de trabajo las barras a modificar.

Entrar líneas de flexión

La opción "Entrar líneas de flexión" permite introducir líneas de flexión mediante dos puntos extremos. Estas pueden introducirse siguiendo las direcciones de los apoyos. La distancia entre líneas corresponde con la luz del vano.

Borrar líneas de flexión

La opción "Borrar líneas de flexión" permite eliminar las líneas de flexión introducidas previamente.

Armadura por tensiones tangenciales

La opción "Armadura por tensiones tangenciales" permite modificar la armadura por tensiones tangenciales, ya sean barras sueltas o grupos de barras.

Un grupo de barras se refiere a varias barras consecutivas del mismo diámetro que se representan unidas por una línea discontinua.

Al pulsar sobre esta opción, se abre la ventana "Armadura por tensiones tangenciales", con las siguientes opciones:

• Modificar diámetro una barra
  Permite indicar un nuevo diámetro para una barra. Para ello, se selecciona la barra en planta. Si es una barra perteneciente a un grupo, ésta se desagrupa.
• Modificar diámetro grupo
  Permite indicar un nuevo diámetro para un grupo. Para ello, se selecciona el grupo de barras en planta.
• Borrar una barra
  Permite borrar una sola barra suelta o una barra perteneciente a un grupo.
• Borrar grupo
  Permite borrar un grupo completo de barras.
• Añadir una barra a un grupo
  Permite incluir una barra suelta en un grupo de barras. Sólo es posible añadir barras sueltas en grupos donde previamente se hayan borrado barras.
• Añadir grupo
  Se indica el diámetro y la separación de las barras del grupo. A continuación, se debe indicar en pantalla el punto inicial y final del grupo.
• Añadir superficies alrededor de un pilar
  Permite generar armaduras por tensiones tangenciales en superficies alrededor de un pilar. Para ello, se define el "Número de superficies", la "Distancia al borde del pilar" de la primera superficie, la "Separación entre superficies", el diámetro de las "Barras" y su separación. Se selecciona también la "Dirección de las superficies", ya sea "En la dirección del pilar" o "En la dirección del paño". Tras "Aceptar", se selecciona un pilar en planta. El programa generará los grupos de barras alrededor del mismo según la configuración definida.
• Añadir barras sueltas
  Permite introducir una barra suelta.

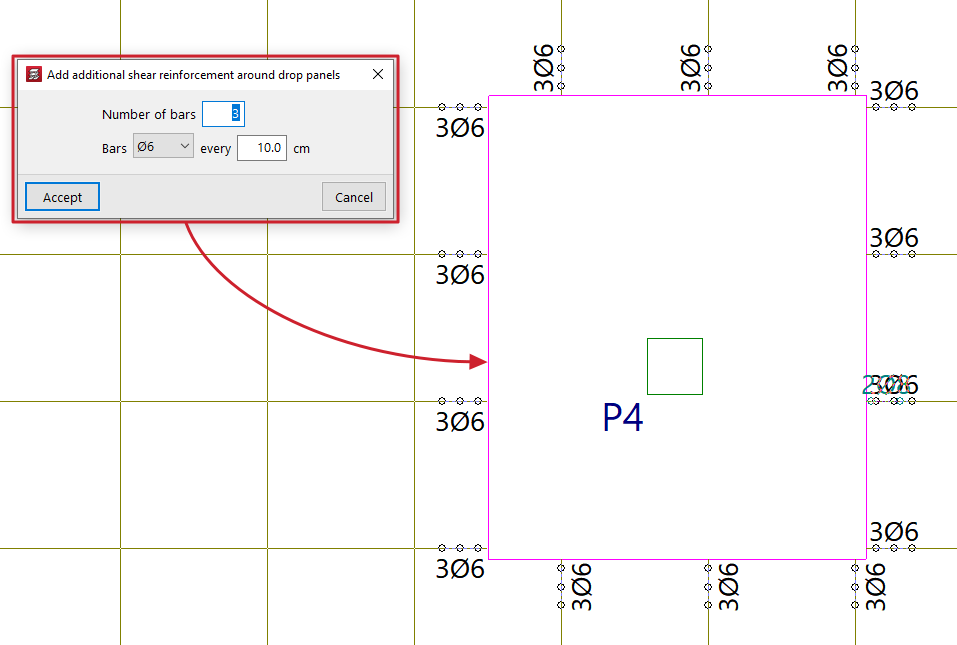

• Añadir refuerzos de cortante alrededor de ábacos
  Permite añadir grupos de barras de refuerzo a cortante a todos los nervios que acometen a un ábaco sin tener que seleccionar nervio a nervio. Para ello, se indica el "Número de barras" a disponer, su diámetro y su separación, y se selecciona el ábaco en planta. Se añadirán las nuevas barras aunque ya existan barras de cortante en los nervios que acometen al ábaco seleccionado. Si se desea sustituir las barras existentes por otras diferentes, se deben borrar primero los refuerzos existentes y luego añadir las barras nuevas.

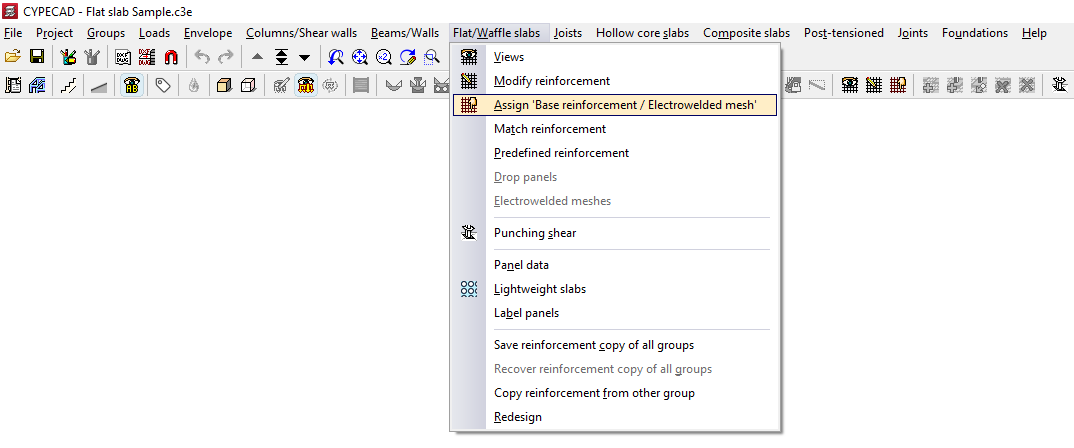

La opción "Asignar 'Armadura base / Malla electrosoldada'", disponible dentro del menú "Paños" de la pestaña "Entrada de vigas" y también en el menú "Losas/Reticulares" de la pestaña "Resultados", permite definir armaduras base o de montaje para ábacos, losa, reticular, forjado de viguetas in situ y losas mixtas, así como mallas electrosoldadas para losas.

Asignación de armaduras base

Para asignar una armadura base, en la ventana que aparece al utilizar la opción es necesario configurar las siguientes opciones:

• A la izquierda, se deben activar las casillas de las armados que se desean aplicar ("Longitudinal" o "Transversal", ya sea "Superior" o "Inferior").
• En la columna "Armados", a la derecha, se muestran las armaduras base disponibles según la tabla de armado que se haya configurado.
• Con los botones intermedios (con los símbolos "< <") se puede copiar la armadura seleccionada a la derecha a los apartados correspondientes a los armados superior longitudinal, superior transversal, inferior longitudinal e inferior transversal de la parte izquierda. Se debe pulsar sobre cada uno de estos botones en cada posición de la armadura, en caso de que haya varias.

Selección de paños en planta

Después de definir la armadura base o malla electrosoldada a asignar, se pulsa en "Asignar" y se seleccionan en planta los paños de forjado a los que se desee aplicar. Si se selecciona un paño de otro tipo se pedirá de nuevo la armadura base a asignar a paños de ese tipo.

La opción "Seleccionar" permite extraer la información de la armadura base o malla electrosoldada de un paño donde ya haya sido aplicada.

Por otro lado, la opción "Asignar según filtro" permite asignar la armadura base o malla electrosoldada indicada a los paños seleccionados según el filtro definido. El filtro puede hacerse sobre el "Grupo actual", sobre "Todos los grupos" o sobre una "Selección de grupos". En la lista que aparece al utilizar esta opción se debe activar la casilla "Asignar" en los tipos de forjado a los que se desea aplicar la armadura base o malla electrosoldada.

Después de aplicar la armadura base o malla electrosoldada a los paños, es posible realizar un rearmado de las losas desde "Rearmar losas", disponible dentro de la opción "Igualar armaduras", en el mismo menú.

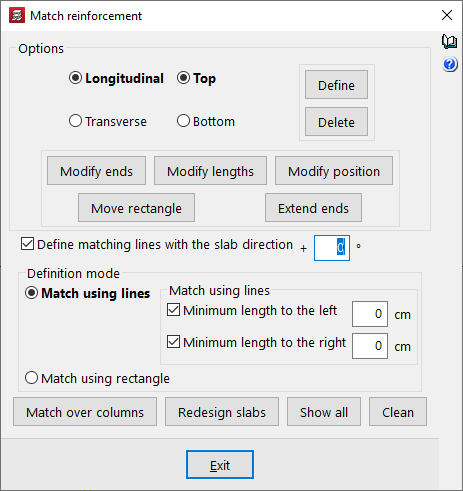

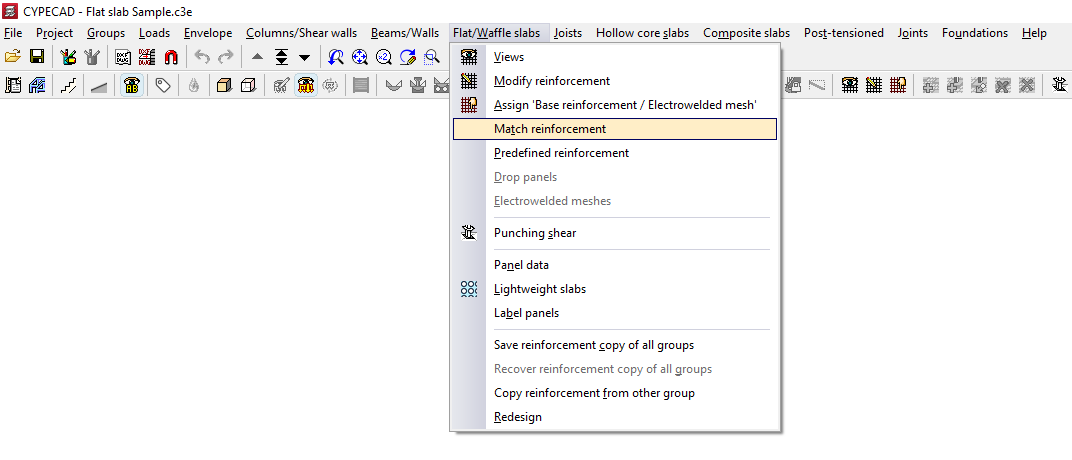

La opción "Igualar armaduras", disponible dentro del menú "Paños" de la pestaña "Entrada de vigas" y también en el menú "Losas/Reticulares" de la pestaña "Resultados", permite introducir líneas o rectángulos de igualación que unifican el armado de losas y forjados reticulares obtenido después del cálculo.

En la ventana "Igualar armaduras" que aparece al pulsar esta opción, el programa ofrece diferentes operaciones de igualación de las armaduras de los forjados reticulares o de las losas:

• Opciones
  • Longitudinales / Transversales, Superior / Inferior
    Permite indicar el tipo de armado que se desea igualar, ya sean armados longitudinales o transversales, de la cara superior o inferior del forjado.
  • Modificar extremos
    Mueve el extremo de una línea o rectángulo de igualación, manteniendo fijo el otro. Si se desactiva la casilla "Entrar líneas de igualación con dirección de la losa", permite girar la línea de igualación mediante el desplazamiento del extremo seleccionado.
  • Modificar longitudes
    Cambia las longitudes mínimas de las líneas o rectángulos de igualación introducidos. Si las opciones de longitudes mínimas están activadas y definidas, se cambian por las nuevas longitudes. Si no lo están, se debe fijar la longitud que se desee asignar moviendo con el cursor las líneas paralelas a la principal.
  • Modificar posición
    Cambia la posición de la línea de igualación dentro de un rectángulo.
  • Mover rectángulo
    Cambia la posición de un rectángulo de igualación. Para ello, se selecciona con el botón izquierdo y se coloca en su nueva posición.
  • Prolongar extremos
    Alarga o acorta la posición de los extremos de las líneas y rectángulos de igualación.
• Entrar
  Después de seleccionar el tipo de armado a igualar y el modo de igualación, permite introducir líneas o rectángulos de igualación en planta.
• Borrar
  Permite eliminar líneas o rectángulos de igualación previamente introducidos. Para ello, en "Opciones" se debe seleccionar el armado en el que ha introducido dichas líneas o rectángulos y, después, se seleccionan las líneas o rectángulos de igualación en planta con el botón izquierdo.
• Entrar líneas de igualación con dirección de la losa + 'X'º
  Si se desea introducir una línea de igualación con cualquier ángulo indistintamente, se desactiva esta casilla. Si desea fijar un ángulo determinado, se activa esta casilla y se indica el ángulo a aplicar. Si se mantiene esta casilla activada con un valor de 0º, como ocurre por defecto, sólo se podrán introducir líneas de igualación en las direcciones principales de la losa.
• Modo entrada
  Permite seleccionar si la igualación se realiza por líneas o por rectángulos:

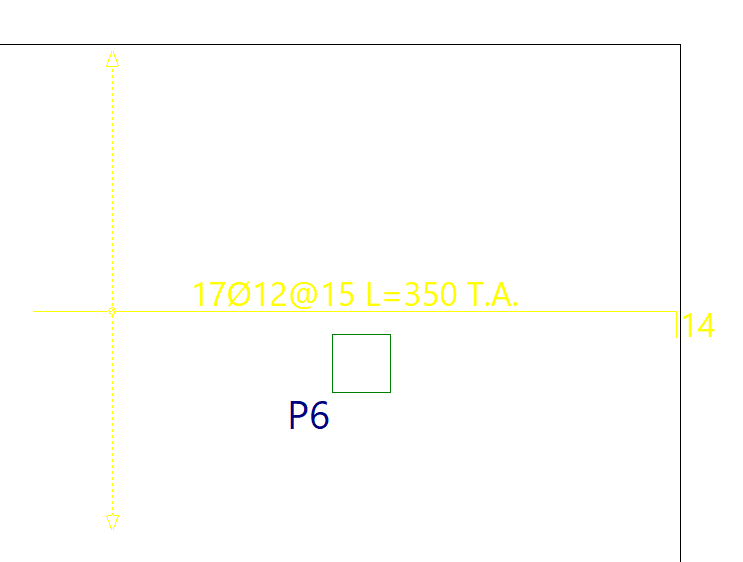

  • Igualación por líneas
    Permite introducir una línea de igualación. El procedimiento es el siguiente: tras seleccionar el tipo de armado a igualar en las "Opciones" de esta ventana, se pulsa el botón "Entrar". Después, se introduce la línea de igualación en planta marcando su punto inicial y final, de forma que sea perpendicular a los nervios o barra de armado a igualar, y cortando desde el primero hasta el último nervio o barra que se desee igualar. Todas las barras cortadas por esta línea se igualarán cuando se utilice la opción "Rearmar losas".
    • Long. mínima a la izquierda / Long. mínima a la derecha
      Si se desea realizar la igualación añadiendo unas longitudes mínimas a ambos lados de la línea de igualación, se activan estas casillas y se introducen dichas longitudes en centímetros. Si se prefiere marcar estas longitudes sobre la planta, se desactivan estas casillas y se pulsa "Entrar"; después, se marcan los dos puntos extremos de la línea y, seguidamente, se marcan dos puntos en planta para definir la longitud izquierda y la longitud derecha. Esto es una forma de obtener un rectángulo de igualación.
  • Igualación por rectángulo
    Permite introducir un rectángulo de igualación. El procedimiento es el siguiente: tras seleccionar el tipo de armado a igualar en las "Opciones" de esta ventana, se pulsa el botón "Entrar". Después, se señalan dos esquinas opuestas del rectángulo. Dicho rectángulo es equivalente a una igualación por líneas con aplicación de longitudes mínimas de barra a ambos lados de la línea. Todas las barras capturadas por el rectángulo se igualarán cuando se utilice la opción "Rearmar losas".

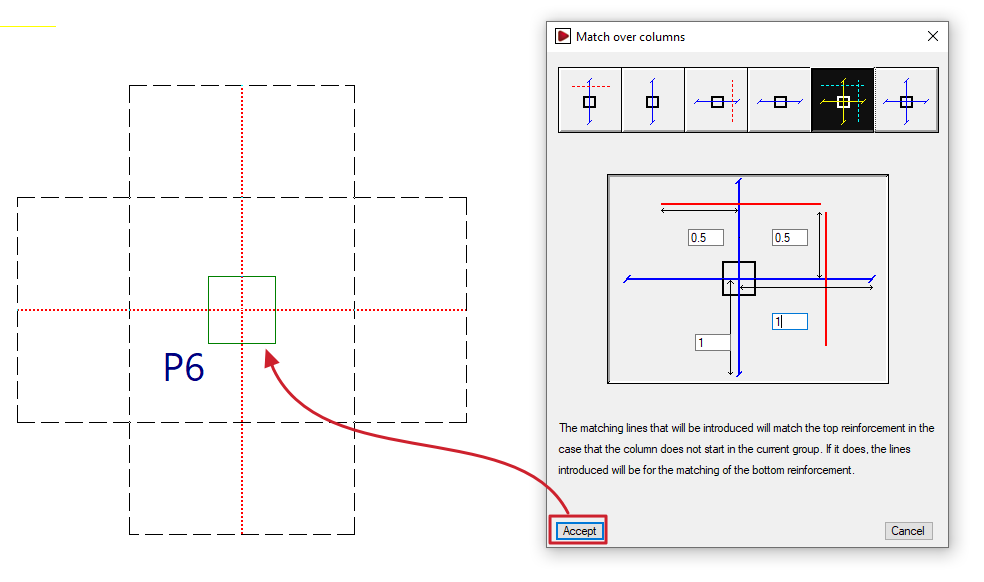

• Igualar sobre pilares
  Genera líneas o rectángulos de igualación introduciendo cotas a partir del eje del pilar para igualar los armados de negativos sobre pilares, en sentido transversal, longitudinal o ambos. La línea de igualación se muestra en azul en los iconos de esta ventana, y la longitud a ambos lados de la línea, en rojo. Esto permite uniformar el armado de ábacos. Si el pilar nace del grupo actual (por ejemplo, si el pilar está apeado sobre un forjado o se sitúa sobre una losa de cimentación), en lugar de introducir líneas de igualación de la armadura superior, las líneas introducidas igualarán la armadura inferior.
• Rearmar losas
  Si la obra está calculada, esta opción rearma la losa considerando también la existencia de líneas y rectángulos de igualación de armaduras.
• Ver todas
  Muestra en planta todas las líneas y rectángulos de igualación introducidas, independientemente del tipo de armado seleccionado en las "Opciones" de esta ventana.
• Limpiar
  Elimina las líneas o rectángulos de igualación que no estén en contacto con forjados bidireccionales. Para poder borrarlos, es necesario seleccionar en "Opciones" el tipo de armado donde se han introducido las líneas o rectángulos de igualación.

La igualación de armados consiste en la obtención de una envolvente de armados, lo que equivale aproximadamente a colocar la mayor cuantía y longitud de armado de todos los nervios o armados cortados por cada línea de igualación.

Las líneas o rectángulos de igualación se dibujarán en color rojo si son para barras superiores y en color azul si son para barras inferiores, y se mantienen aunque se vuelva a calcular la estructura.

La opción "Armaduras predeterminadas", disponible dentro del menú "Losas/Reticulares", en la pestaña "Resultados", permite al usuario introducir libremente armaduras en losas y forjados reticulares en cualquier dirección.

Las armaduras predeterminadas, al igual que la armadura base, se mantienen en sucesivos recálculos, y su cuantía se descuenta de la necesaria al calcular el armado de refuerzo.

Entrar armaduras predeterminadas

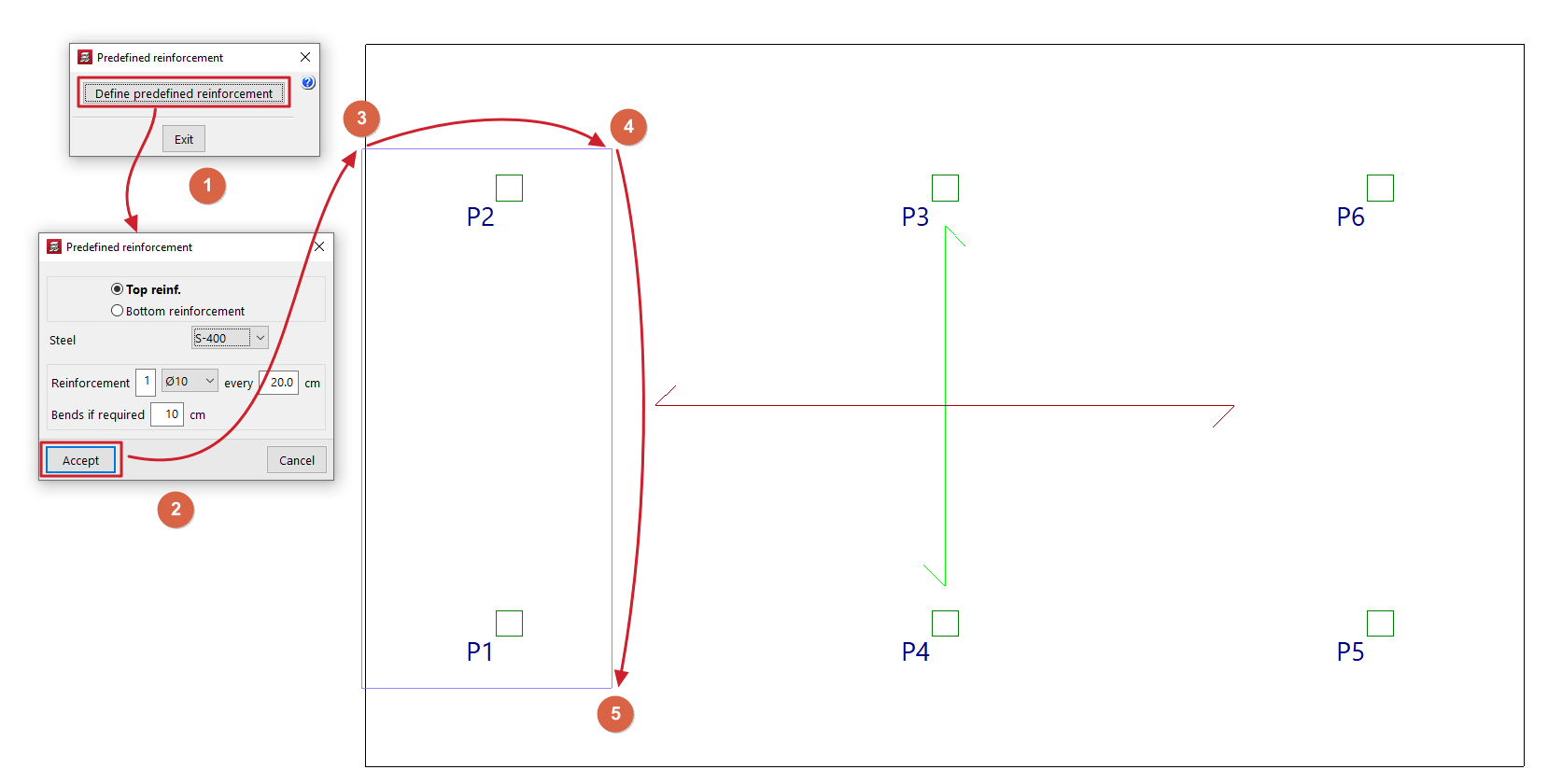

Mediante "Entrar armaduras predeterminadas" se introducen armaduras de refuerzo para forjados reticulares y losas en cualquier dirección.

Tras pulsar sobre la opción, en la ventana que aparece se debe indicar la posición de la armadura predeterminada, sea una "Armadura superior" o una "Armadura inferior", y se selecciona uno de los "Aceros" disponibles (se puede indicar un acero distinto al seleccionado para la armadura principal del paño). Se define el "Armado" indicando el número de barras, el diámetro y su separación, y se indica la longitud de las "Patillas si son necesarias".

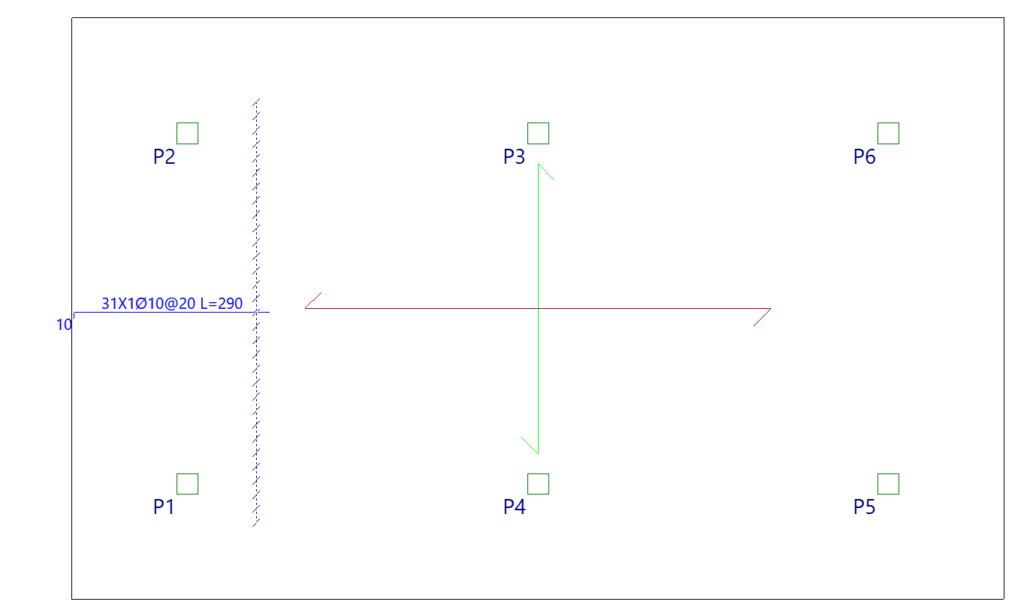

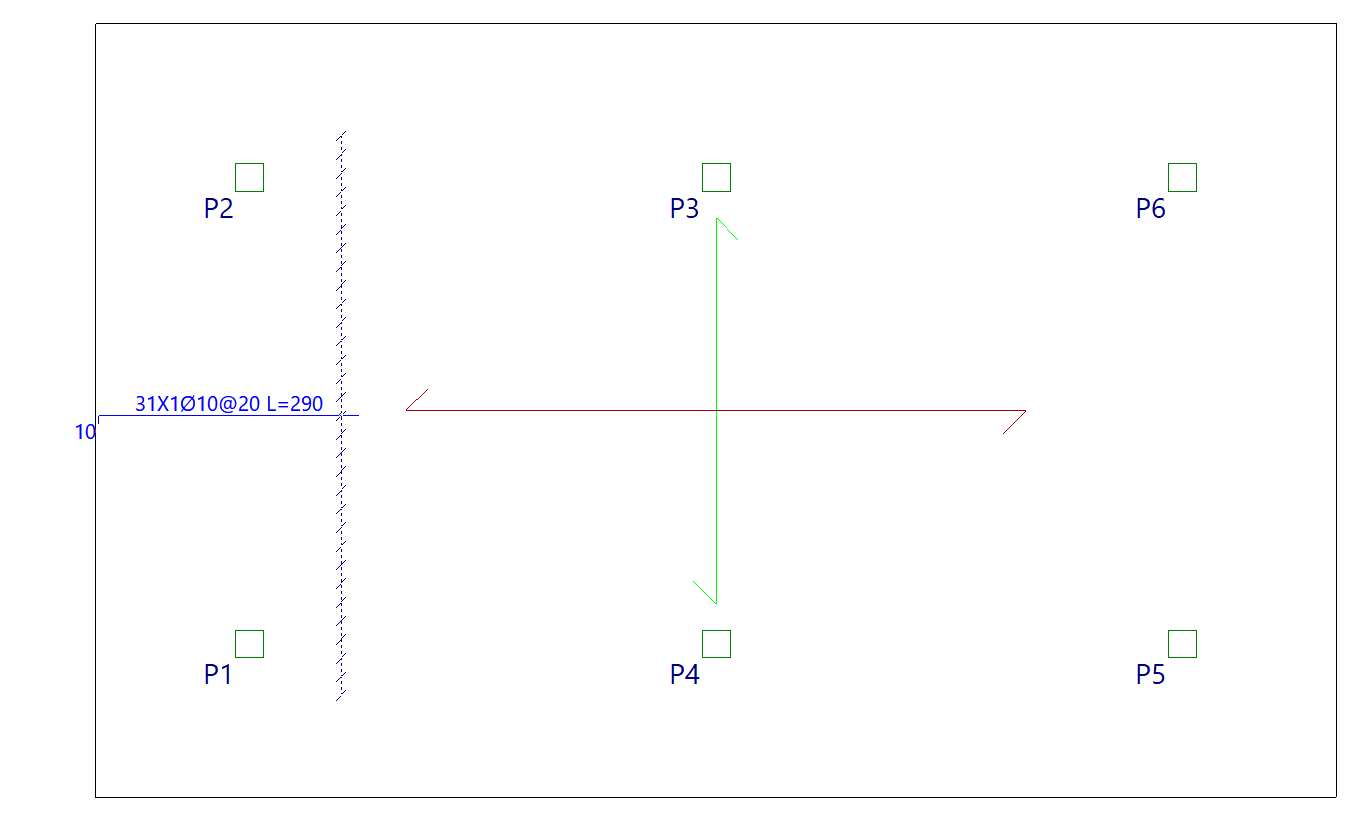

Tras "Aceptar", se marcan en planta el punto inicial y el punto final de la primera barra, y, después, se selecciona un tercer punto para indicar el ancho de la banda de distribución del paquete de armados.

Borrar armaduras predeterminadas (Superior/Inferior)

Las opciones "Borrar armaduras predeterminadas (Superior)" y/o "Borrar armaduras predeterminadas (Inferior)" aparecen si se han introducido armaduras predeterminadas previamente en la cara superior y/o inferior del forjado, y permiten su eliminación.

Regenerar barras

Si se han introducido armaduras predeterminadas y un cambio en el dibujo de la planta obliga a una modificación de esta armadura, utilizando la opción "Regenerar barras" el programa redibuja las barras realizando operaciones como alargarlas o anclarlas en patilla, si esto es posible.
