Introducción

CYPETEL es un programa especializado en el cálculo y diseño de instalaciones de telecomunicaciones a partir de catálogos de fabricante. Dispone de las herramientas para realizar el modelado BIM de la infraestructura de telecomunicaciones. También es posible realizar el diseño y cálculo de los esquemas de la red de infraestructura y de los esquemas de las redes de cables coaxiales, cables de fibra óptica, híbridas de fibra-coaxial (HFC), cables de pares de cobre, videoportero y videovigilancia, así como ofrece la posibilidad de crear composiciones gráficas de detalles de las instalaciones para facilitar el diseño de bastidores o de cabeceras. Incluye además la posibilidad de generar el presupuesto de la instalación así como la documentación del proyecto técnico de la Infraestructura Común de Telecomunicaciones (ICT).

El programa permite, tanto el diseño y cálculo de instalaciones de telecomunicaciones de carácter normativo en base a valores y características de normas predefinidas, como instalaciones de normativas no contempladas ya que permite la definición de comprobaciones.

Abrir en una nueva ventana

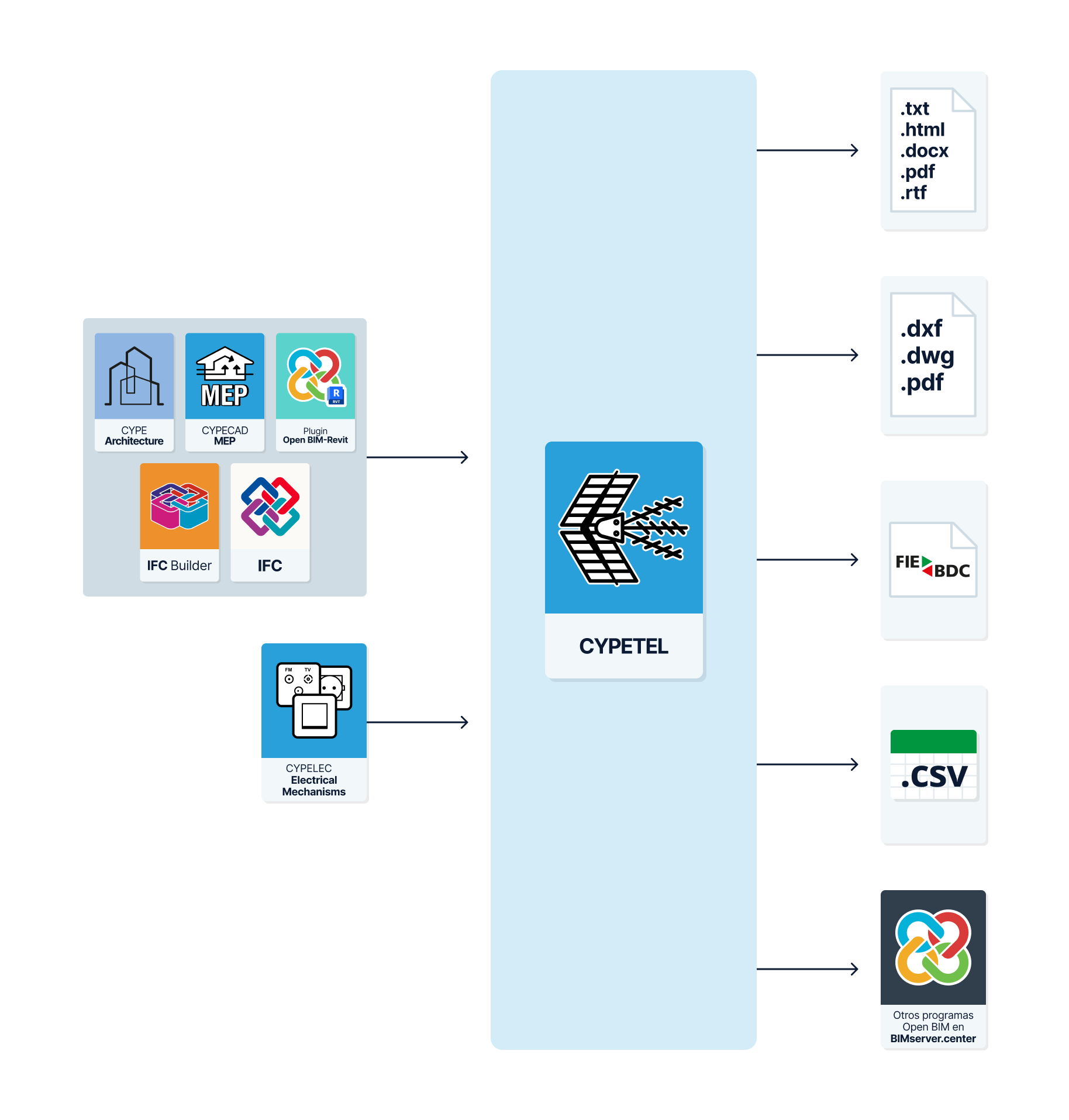

Flujos de trabajo compatibles con el programa

CYPETEL, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.

Introducción de datos

Modelado libre/con plantillas

Diseño de la instalación mediante su introducción libre en CYPETEL.
Diseño de la instalación en CYPETEL apoyándose en plantillas DXF-DWG, DWF o imágenes (.jpeg, .jpg, .bmp, .wmf).

Importación de modelos BIM

Importación del modelo con la geometría de un edificio. Esto permite generar los niveles y las vistas en planta del edificio e introducir los elementos de la instalación apoyándose en dicha geometría. Entre las opciones disponibles se encuentran las que se mencionan a continuación:
- Importación de modelos diseñados en IFC Builder.
- Importación de modelos diseñados en CYPE Architecture.
- Importación de modelos en formato IFC (generados por programas CAD/BIM como Allplan, ArchiCAD y otros) subidos al proyecto de BIMserver.center a través de la plataforma web.
- Importación de modelos diseñados en Autodesk Revit con el Plugin Open BIM - Revit.
- Importación de modelos diseñados en CYPECAD MEP*.
  *Únicamente se importa la geometría de plantas o niveles, no el diseño de las instalaciones de telecomunicaciones realizado en CYPECAD MEP.

Salida de datos

Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
Exportación de planos a los formatos DXF, DWG y PDF.
Exportación del presupuesto a los formatos FIEBDC-3, HTML, DOCX, PDF, RTF, TXT, y también a CSV.
Exportación de los documentos del proyecto técnico de la Infraestructura Común de Telecomunicaciones (ICT).

Abrir en una nueva ventana

Secuencia de introducción y salida de datos para el diseño y cálculo de los esquemas de telecomunicaciones

Los esquemas de las redes de telecomunicaciones pueden definirse y calcularse en la pestaña "Esquemas: Cálculo" del programa mediante la siguiente secuencia de introducción y salida de datos:

Creación de obra nueva (desde "Archivo", "Nuevo").
(Opcional) Vinculación a BIMserver.center e importación de los niveles y las vistas en planta del modelo BIM; definición de la normativa de aplicación; e importación de catálogos.
(Opcional) Revisión y configuración de catálogos de fabricantes (desde "Catálogos", bloque "Opciones generales").
Revisión y configuración de opciones generales: unidades, opciones de cálculo, comprobaciones, bibliotecas y opciones de visualización (desde "Configuración", bloque "Opciones generales").
Introducción de los elementos de la infraestructura de telecomunicaciones en el modelo BIM (pestaña "Modelo 3D", bloque "Infraestructura").
(Opcional) Introducción de los elementos de videoportero y videovigilancia en el modelo BIM (pestaña "Modelo 3D", bloques "Videoportero" y "Videovigilancia").
Gestión y generación de esquemas de la infraestructura de telecomunicaciones (pestaña "Esquemas: Cálculo", bloque "Infraestructura").
- Introducción de un nuevo esquema de principio y selección del formato de papel.
- Introducción de elementos de la infraestructura de telecomunicaciones manualmente (opciones del bloque "Infraestructura")
  - Introducción de sistemas de captación, arquetas y cajas, vinculando a la instalación desarrollada en el modelo BIM.
  - Introducción de canalizaciones y tomas, desde los catálogos de fabricante.
- (Opcional) Empleo de herramientas de edición para mejoras en la visualización de los esquemas.
Gestión y generación de esquemas de redes de telecomunicaciones para las distintas tecnologías (pestaña "Esquemas: Cálculo", bloques "Cable coaxial", "Fibra óptica" y "Pares de cobre"). Puede hacerse de dos formas:
- Introduciendo los elementos manualmente (opciones de los bloques "Cable coaxial", "Fibra óptica" y "Pares de cobre").
  - Introducción de un nuevo esquema de principio y selección del formato de papel.
  - Disposición del Inicio de red para cada tecnología en el área de trabajo (pestaña "Esquemas: Cálculo", opción "Inicio de red").
  - Introducción de elementos en el área de trabajo (opciones de los bloques "Cable coaxial", "Fibra óptica" y "Pares de cobre").
  - (Opcional) Empleo de herramientas de edición para mejoras en la visualización de los esquemas.
- Utilizando el Asistente para generación automática de redes (pestaña "Esquemas: Cálculo", opción "Asistente para generación de redes").

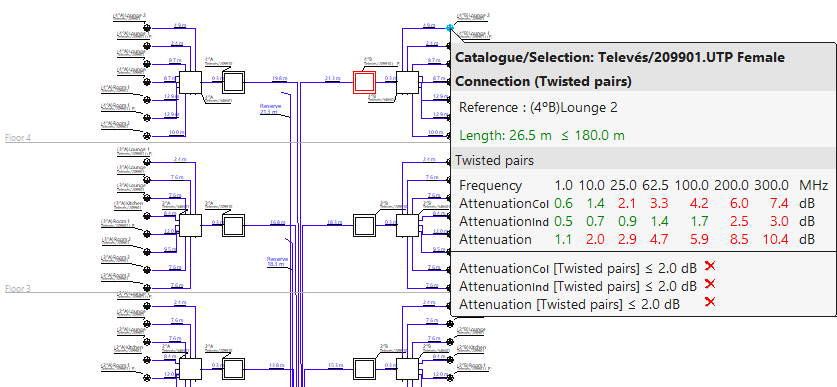

Cálculo y comprobación de los elementos del modelo y consulta de resultados (pestaña "Esquemas: Cálculo", bloque "Cálculo").
(Opcional) Ajuste automático de los valores de cabecera (pestaña "Esquemas: Cálculo", bloque "Cálculo").
Gestión y generación de composiciones gráficas de detalles de la instalación de telecomunicaciones, como bastidores o cabeceras (pestaña "Esquemas: Detalle").
- Introduciendo los elementos manualmente (opciones de los bloques "Cable coaxial", "Fibra óptica", "Pares de cobre", "Soportes", "Armarios", "Networking" y "Otros").
- (Opcional) Empleo de herramientas de edición para mejoras en la visualización de los esquemas.

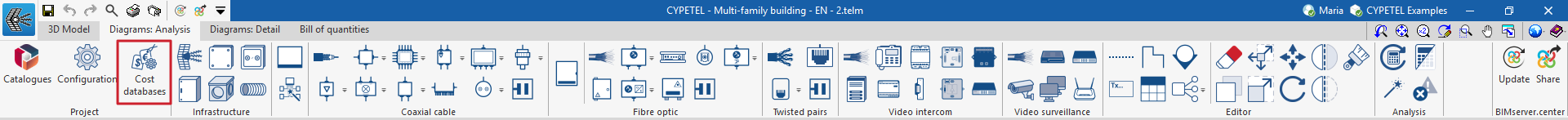

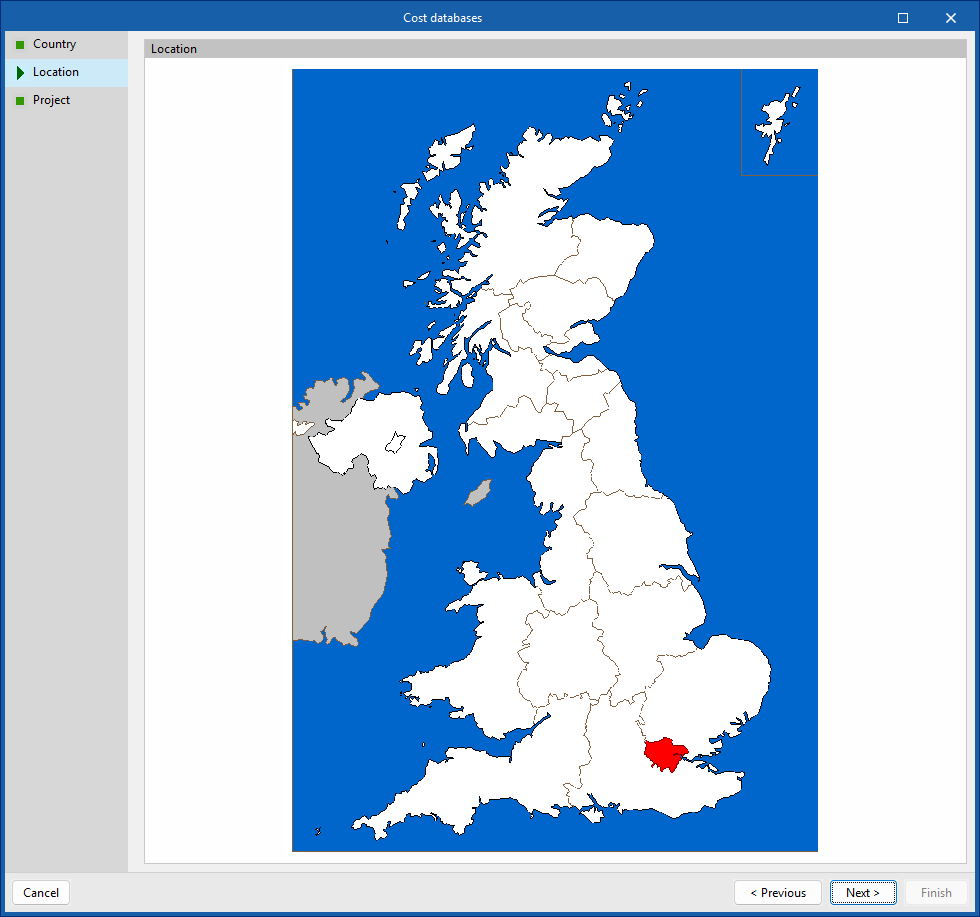

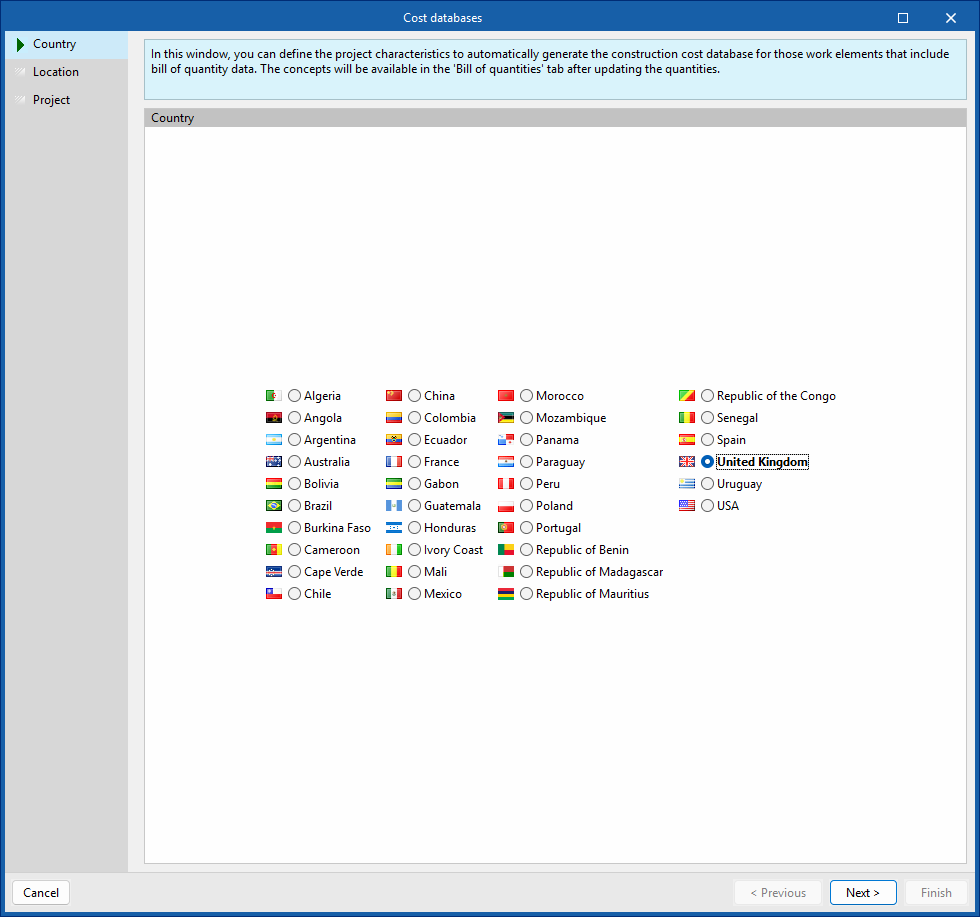

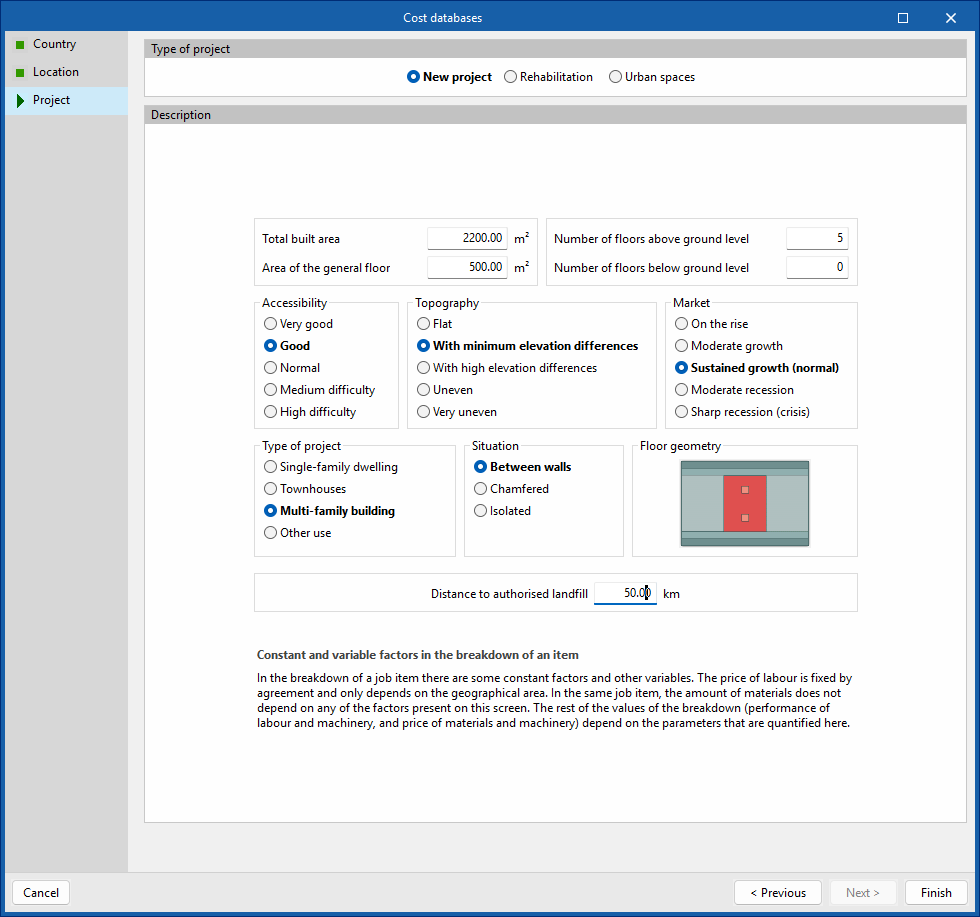

(Opcional) Gestión y generación del presupuesto (pestaña "Presupuesto").
Obtención de listados y planos (desde las opciones "Listados" y "Planos" de la barra superior).

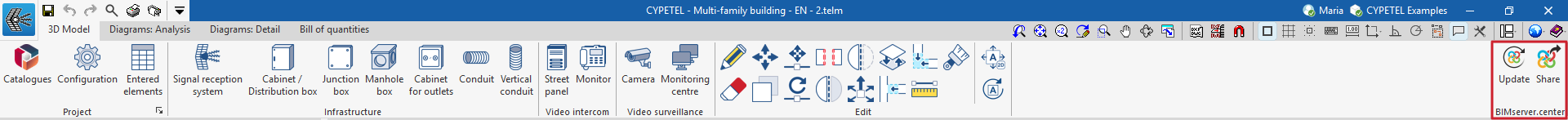

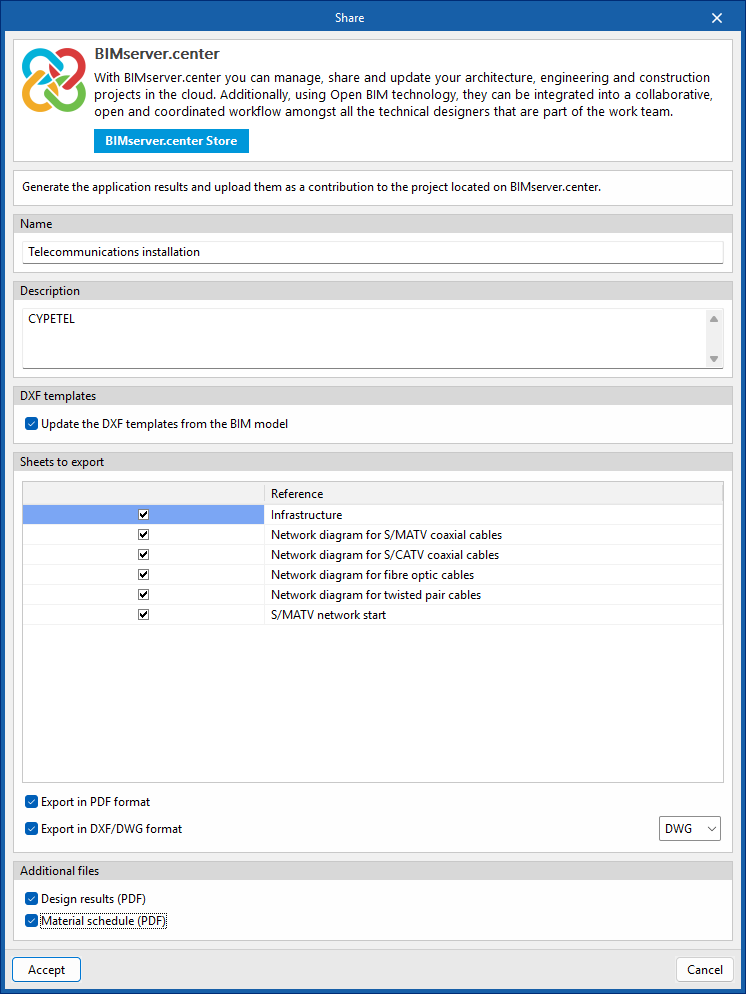

Exportación a BIMserver.center (desde "BIMserver.center", "Compartir").

Abrir en una nueva ventana

Entorno de trabajo

El entorno de trabajo de CYPETEL presenta cuatro pestañas con entornos de trabajo diferenciados: “Modelo 3D”, “Esquemas: Cálculo”, “Esquemas: Detalle” y “Presupuesto”.

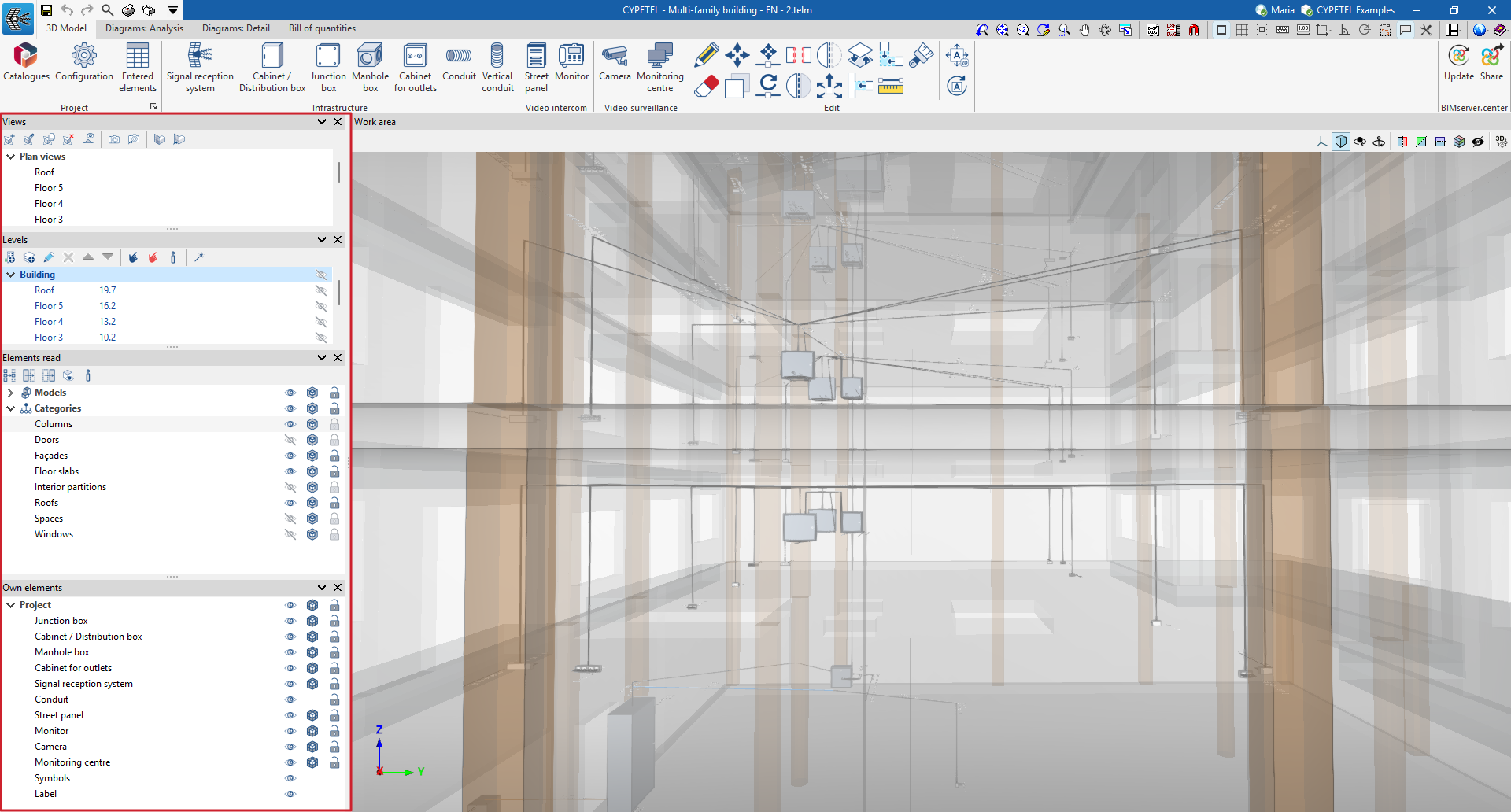

Pestaña “Modelo 3D”

La pestaña activada por defecto al abrir el programa es la de “Modelo 3D”. En ella se integran las herramientas necesarias para definir la posición espacial de los elementos de la infraestructura de telecomunicaciones (cajas, arquetas, tomas, canalizaciones…) en el modelo BIM a través de un entorno de trabajo 3D.

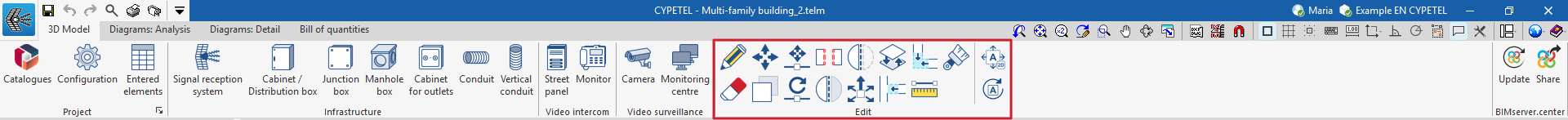

En la parte superior se localizan todas las herramientas necesarias para gestionar los catálogos, configurar el proyecto e introducir y editar los elementos de la infraestructura.
En el lateral izquierdo, varios paneles con herramientas para definir las vistas y los niveles del proyecto, así como para gestionar la visibilidad de los elementos leídos y propios.
En la parte central derecha de la pantalla, se encuentra el área de trabajo y sirve para introducir, editar y visualizar todos los elementos de la infraestructura.

Pestaña “Esquemas: Cálculo”

La pestaña “Esquemas: Cálculo” presenta un entorno de trabajo que permite generar los esquemas de la instalación de telecomunicaciones y componerlos sobre láminas de los formatos deseados. Esta pestaña muestra:

En la parte superior, todas las herramientas necesarias para gestionar los catálogos y configurar el proyecto; introducir y editar los esquemas de la instalación de telecomunicaciones; y realizar el cálculo y la comprobación de la instalación.
En el lateral izquierdo, un panel de navegación entre los diferentes esquemas de principio, que se componen sobre láminas de formato y escala editables.
En la parte central derecha de la pantalla, se encuentra el área de trabajo y sirve para introducir, editar y visualizar todos los elementos del esquema.

Pestaña “Esquemas: Detalle”

La pestaña de “Esquemas: Detalle” difiere de la anterior en la selección de herramientas de la parte superior, que están centradas en la creación y edición de composiciones gráficas de detalles de la instalación de telecomunicaciones, como bastidores o cabeceras. Se añaden a esta pestaña los bloques "Soportes", "Armarios", "Networking" y "Otros".

Pestaña “Presupuesto”

Por otro lado, la pestaña "Presupuesto" permite gestionar la medición y el presupuesto de las instalaciones de telecomunicaciones, y muestra:

Una barra de herramientas superior en la que se encuentran las herramientas para la creación y edición del presupuesto, así como las de gestión y creación de listados.
Una zona específica para la estructuración del presupuesto, en la parte central.

Abrir en una nueva ventana

Configuración del entorno de trabajo

Al iniciar el programa y pulsar sobre "Nuevo...", se ofrece la posibilidad de crear una "Nueva obra", que se puede integrar a continuación en un proyecto de BIMserver.center.

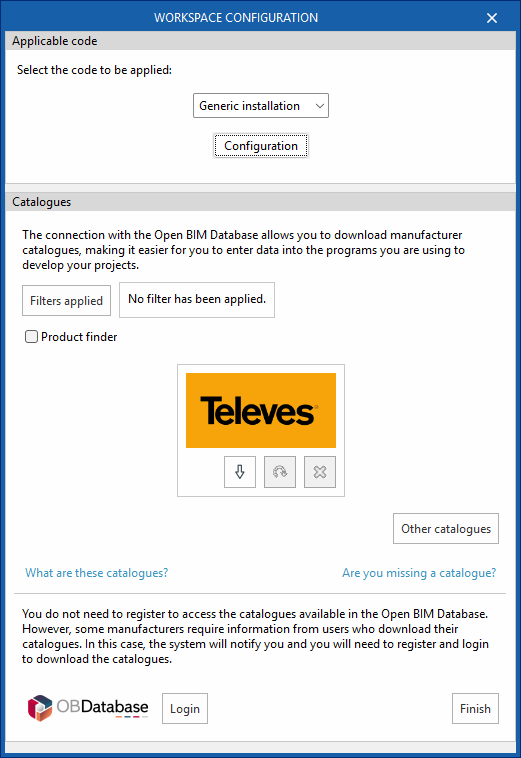

Tras esto, se abre el diálogo "Configuración del entorno de trabajo", que permite lo siguiente:

En primer lugar, seleccionar la normativa aplicable entre las disponibles en el desplegable. Si no se encuentra la normativa para el país deseado, se puede elegir la opción "Instalación genérica" y configurar las comprobaciones que se llevarán a cabo para las diferentes redes.
En segundo lugar, descargar catálogos de fabricante, lo que facilita la introducción de datos. Mediante la opción "Filtros aplicados" es posible aplicar filtros en la búsqueda de los catálogos por categoría, idioma o país.
En tercer lugar, en la parte inferior de este diálogo, identificarse con una cuenta y contraseña de Open BIM Database.

Si se cierra o se cancela esta ventana sin pulsar en "Terminar", el programa creará la obra sin importar ninguna configuración.

Si se desea posteriormente cargar la configuración o modificarla de forma personalizada, o gestionar los catálogos de la obra, se pueden utilizar respectivamente las utilidades "Configuración" y "Catálogos" de la barra de herramientas superior de las pestañas “Modelo 3D”, “Esquemas: Cálculo” y “Esquemas: Detalle”, bloque "Opciones generales".

Nota:
Puede consultarse el siguiente enlace para conocer la normativa implementada en el programa.

Abrir en una nueva ventana

Opciones generales

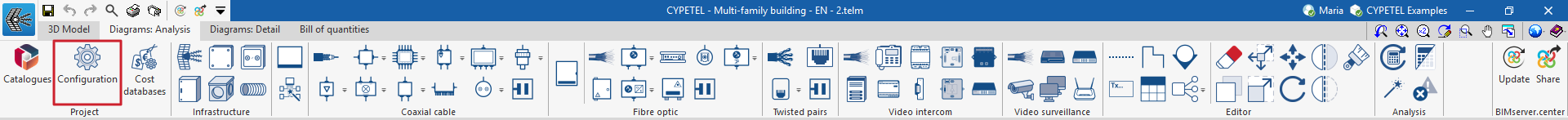

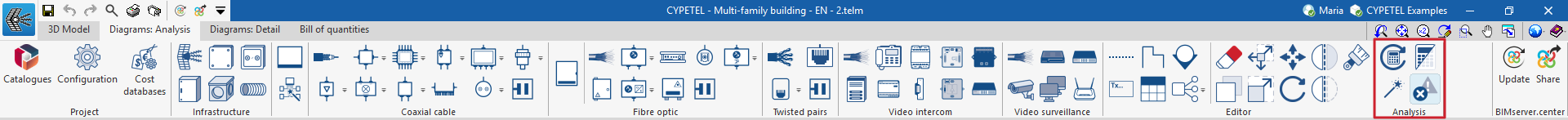

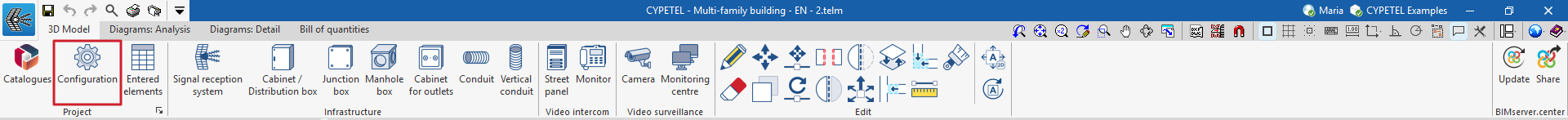

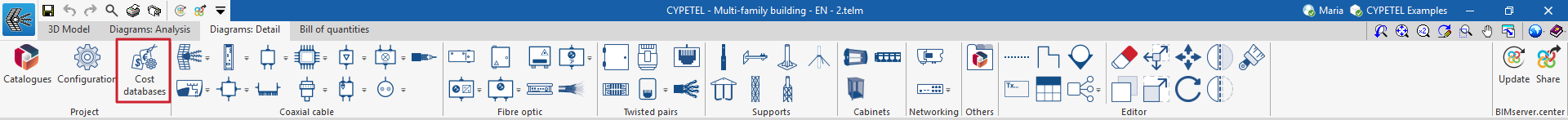

En la barra de herramientas principal de las pestañas “Modelo 3D”, “Esquemas: Cálculo” y “Esquemas: Detalle”, se encuentra el bloque "Opciones generales". Desde este bloque se puede acceder a "Catálogos" o a "Configuración".

Catálogos

Desde la herramienta "Catálogos" es posible:

Gestionar los catálogos de fabricante, con el objetivo de facilitar la introducción de datos al proyecto.
- Mediante la opción "Filtros aplicados" es posible aplicar filtros en la búsqueda de los catálogos por categoría, idioma o país.
- Desde la opción "Otros catálogos" se pueden descargar, actualizar o borrar los catálogos incluidos en el programa.
Iniciar sesión en Open BIM Database, para poder descargar y utilizar de forma gratuita la información sobre los productos de fabricante disponibles desde los programas conectados a esta base de datos.

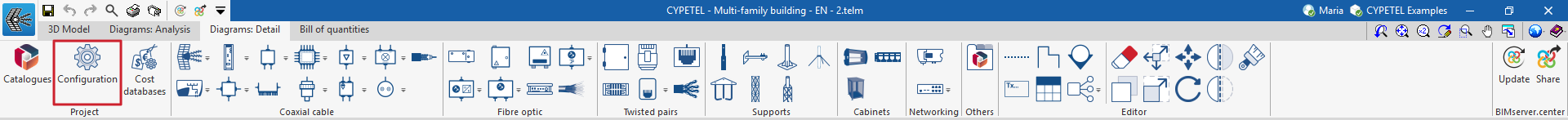

Configuración

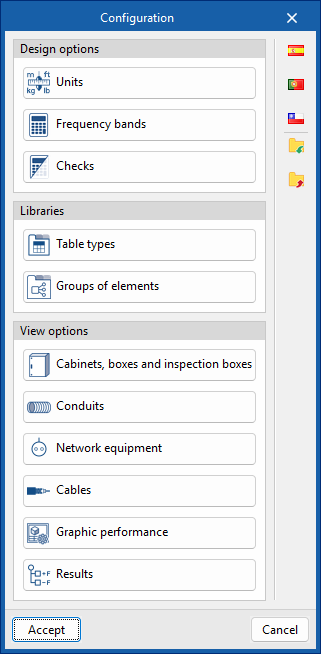

Desde el diálogo "Configuración" es posible cargar una configuración predefinida o modificarla de forma personalizada.

Las opciones disponibles en este diálogo son:

Unidades
Permite configurar las unidades, la etiqueta y el número de decimales de cada una de las magnitudes relacionadas con la instalación de telecomunicaciones.
Si se utiliza la opción "Importar uno de los sistemas de unidades predefinidos", disponible a la derecha del panel, es posible importar uno de los siguientes sistemas de unidades:
- Sistema Internacional
  Permite importar las unidades del Sistema Internacional.
- Sistema I-P
  Permite importar las unidades del sistema I-P (Inch-Pound) o sistema imperial.
Opciones de cálculo
Desde esta opción es posible establecer los límites de las bandas de trabajo, la frecuencia inferior (MHz) y la frecuencia superior (MHz) para MATV, SMATV y CATV, o importar los valores de normas predefinidas.
Comprobaciones
Permite configurar las comprobaciones que se llevarán a cabo para las diferentes redes de telecomunicaciones (de cables coaxiales, de fibra óptica y de pares de cobre) o importar las comprobaciones de normas predefinidas.
- Para las redes de cables coaxiales es posible comprobar: "Atenuación", "Potencia", "Relación portadora/ruido", "Relación de intermodulación", "Pendiente" y "Longitud".
- Para las redes de fibra óptica: "Atenuación" y "Longitud".
- Para las redes de pares de cobre: "Longitud".
Tipos de tabla
Desde esta opción es posible gestionar las leyendas o las tablas introducidas en los esquemas desde la opción "Añadir tabla" del bloque "Edición" en la barra de herramientas principal, en ambas pestañas “Esquemas: Cálculo” y “Esquemas: Detalle”.
Grupos de elementos
Permite gestionar los grupos de elementos creados en el área de trabajo con la opción "Grupos de elementos" del bloque "Edición" en la barra de herramientas principal, en ambas pestañas “Esquemas: Cálculo” y “Esquemas: Detalle”.
Apariencia de los elementos en la pestaña "Esquemas: Detalle"
Permite seleccionar si los elementos de la pestaña "Esquemas: Detalle" se visualizarán de forma detallada, es decir, con su resolución original; o simplificada, lo que agilizará la velocidad de ejecución del programa.
Elementos

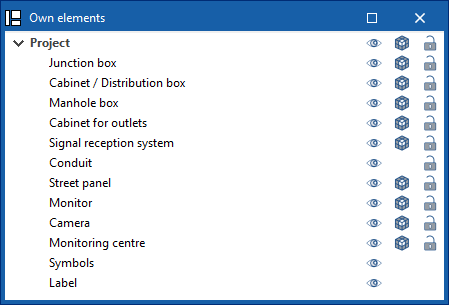

La biblioteca de elementos es configurable, por lo que se pueden definir las características técnicas que se consideren. Todos los tipos de elementos creados pueden ser importados y exportados a un fichero para su uso en distintas obras.
Tablas de usuario
Permite definir una tabla de usuario como "Visible siempre" o como "Visible únicamente al mostrar resultados".
Resultados
Permite configurar la representación gráfica de los elementos más favorables y más desfavorables de los resultados de cálculo de los esquemas de la instalación de telecomunicaciones, definiendo su color y su simbología.

Abrir en una nueva ventana

Introducción de elementos de infraestructura en el modelo BIM

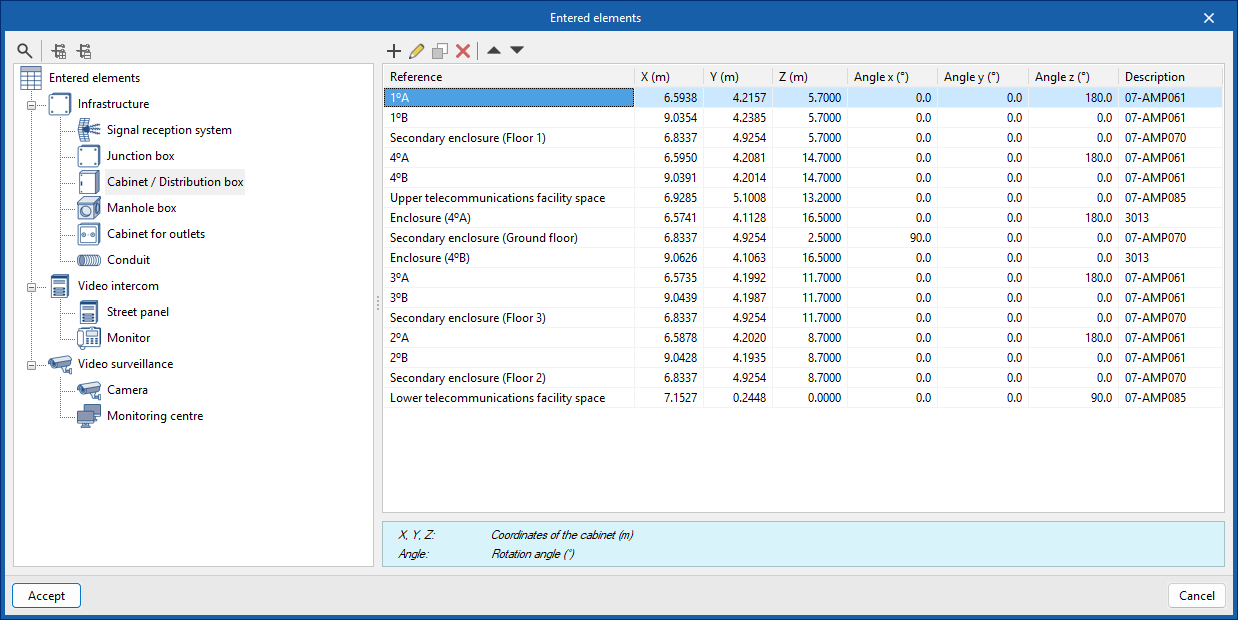

En la barra de herramientas principal de la pestaña “Modelo 3D”, se encuentra el bloque "Infraestructura", que dispone de las herramientas necesarias para definir la posición espacial de los elementos de la infraestructura de telecomunicaciones en el modelo BIM a través de un entorno de trabajo 3D. Desde este bloque se pueden añadir los siguientes elementos a la instalación:

Sistema de captación

Permite introducir un sistema de captación en el modelo BIM y configurar sus preferencias de visualización.

Arqueta

Permite introducir una arqueta en el modelo BIM desde un catálogo de fabricante y configurar sus preferencias de visualización.

Canalización

Permite introducir una canalización de tipo bandeja, canal o tubo desde un catálogo de fabricante, además de configurar sus preferencias de visualización.

Caja

Permite introducir una caja desde un catálogo de fabricante, diferenciar la parte común de la edificación de la parte privativa y establecer sus preferencias de visualización.

Toma

Permite introducir una toma en el modelo BIM desde un catálogo de fabricante. Se deben de indicar las bases de toma y si son de tipo coaxial, coaxial (S/MATV), coaxial (CATV), pares de cobre, fibra óptica o reserva. Así como configurar sus preferencias de visualización.

Abrir en una nueva ventana

Gestión y generación de esquemas de principio

Los esquemas de telecomunicaciones se componen sobre láminas de diferentes formatos. Las herramientas de creación y gestión de esquemas se encuentran en el lateral izquierdo de la interfaz, de las pestañas "Esquemas: Cálculo" y "Esquemas: Detalle".

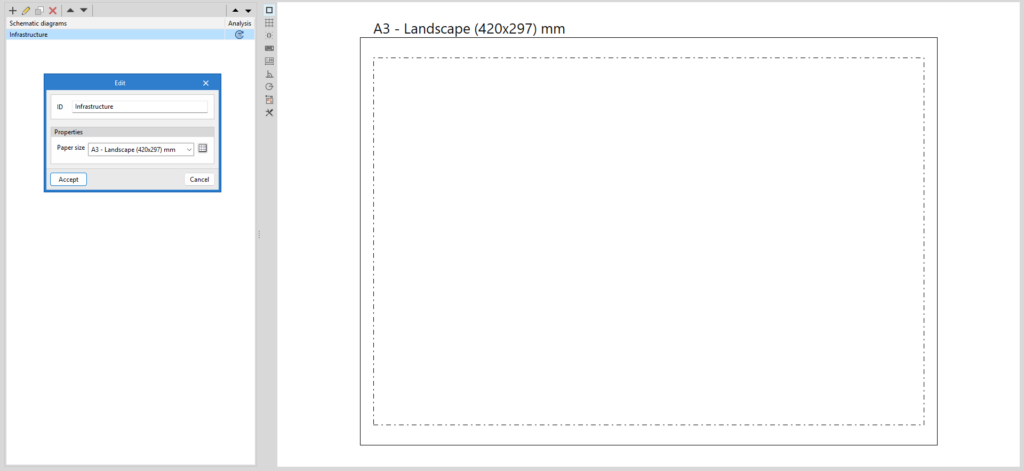

Al crear o editar un esquema se debe insertar un identificador y seleccionar el formato de papel. Los formatos de papel disponibles se pueden configurar desde la opción "Formatos de página", indicando una referencia, sus dimensiones y márgenes, así como los colores del papel y de las líneas de margen y referencia.

Abrir en una nueva ventana

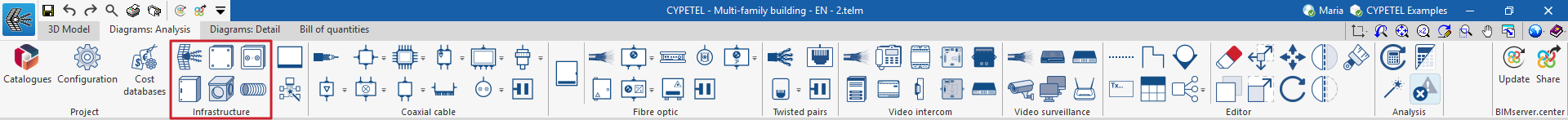

Introducción de elementos de infraestructura en el esquema

La pestaña "Esquemas: Cálculo", permite generar manualmente los esquemas de la infraestructura de telecomunicaciones a partir de la información del modelo desarrollado en la pestaña "Modelo 3D", utilizando las herramientas de dibujo disponibles:

Para componer los esquemas desde cero se crean, en primer lugar, las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo. Después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.

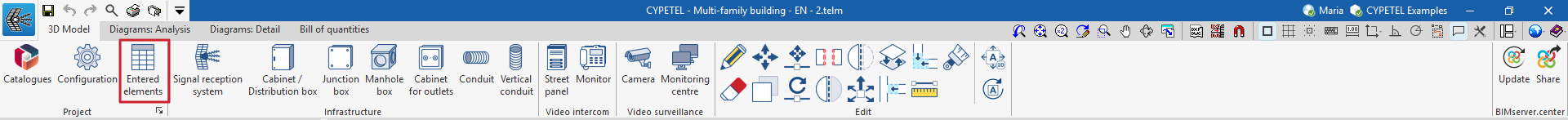

Dentro de la pestaña "Esquemas: Cálculo", en el bloque "Infraestructura" de la barra de herramientas principal, se encuentran las opciones que permiten introducir los elementos de la infraestructura de telecomunicaciones:

Sistema de captación*
Arqueta*
Canalización

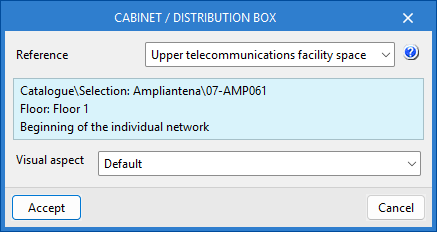

Caja*
Toma*

*Los datos de estos elementos de infraestructura pueden ser enlazados al modelo 3D mediante la opción "Vincular a un elemento del modelo 3D". En el caso de las canalizaciones, el enlace con los elementos del modelo 3D se realiza de manera automática, ya que analiza las conexiones entre elementos del esquema.

Abrir en una nueva ventana

Inicio de red

A continuación del bloque "Infraestructura" de la barra de herramientas principal de la pestaña “Esquemas: Cálculo”, aparece la herramienta "Inicio de red". Esta herramienta funciona como cabecera de la red para cualquiera de las tecnologías de telecomunicaciones: cable coaxial, fibra óptica o pares de cobre.

En el diálogo "Inicio de red" es necesario indicar los siguientes parámetros:

ID
Permite indicar un nombre al esquema.
Pestaña "Cable coaxial"
Permite definir la cabecera de una red de cables coaxiales.
- S/MATV / S/CATV
  Permite seleccionar si la red será de tipo "S/MATV" (sistema de captación de señales terrestres y satelitales), "S/CATV" (sistema de banda ancha con cable coaxial) o ambas.
- Añadir
  Permite añadir nuevos canales a la lista, definiendo el estándar, el canal (banda de frecuencia y frecuencia específica), la potencia, el nivel de portador a ruido y el nivel de portador intermodulación. Una vez introducidos los canales a la lista, es posible editar, borrar o mover el elemento seleccionado de la lista.
- Carga automática de plan de canales
  Permite añadir de forma automática nuevos canales a la lista eligiendo entre las opciones predefinidas según el estándar de transmisión.
- Número de salidas
  Permite definir el número de salidas que el inicio de red va a tener en el esquema.
- Añadir elementos de 'Inicio de red' al presupuesto
  Esta opción solo se activa en el caso de señalar "S/CATV", y permite añadir elementos que se van a considerar posteriormente en el presupuesto de la obra y en el cuadro de materiales.
- Sistema de captación y amplificación
  Permite definir un sistema de captación y amplificación y en función del sistema seleccionado, actualizar la lista de canales con los valores calculados. Desde el diálogo que se abre, con el mismo nombre, se puede acceder a las siguientes pestañas:
  - Antenas
    Desde esta pestaña se pueden añadir antenas, estableciendo su tipo, repetidor (opcional) al que apunta, canales que recibe y el cable que le une con el sistema de amplificación.
  - Amplificación y mezcla de señal
    Desde esta pestaña se elige entre los diferentes sistemas de amplificación "Amplificador modular", "Amplificador de banda ancha" o "Central amplificadora"; se definen canales y el resto de parámetros, como el valor de ganancia o las pérdidas en cada conexión Z; y se configuran conexiones para mezclar señales terrestres y satelitales.
  - Sistemas de fijación
    Desde esta pestaña se configuran los sistemas de fijación de antenas, definiendo la velocidad de viento y las ubicaciones de las antenas para obtener el momento resultante. También se señala si se utiliza base para mástil, torreta, juego de vientos, u otros.

Pestaña "Fibra óptica"
Permite definir la cabecera de una red cables de fibra óptica o una red híbrida de cables de fibra-coaxial (HFC).
- Atenuación / Potencia
  Permite seleccionar entre una red de tipo "Atenuación" (redes de banda ancha) o de tipo "Potencia" (redes HFC).
- Añadir
  Permite añadir nuevos servicios a la lista, definiendo las longitudes de onda y los niveles de potencia. Una vez introducidos los servicios a la lista, es posible editar, copiar, borrar o mover el elemento seleccionado de la lista.
- Número de salidas
  Permite definir el número de salidas que el inicio de red va a tener en el esquema.
- Añadir elementos de 'Inicio de red' al presupuesto
  Esta opción solo se activa en el caso de señalar "Atenuación", y permite añadir elementos que se van a considerar posteriormente en el presupuesto de la obra y en el cuadro de materiales.
- Plan de frecuencias
  Esta opción solo se activa en el caso de señalar "Potencia", y permite establecer un plan de frecuencias para el cálculo.

Pestaña "Pares de cobre"
Permite definir la cabecera de una red cables de pares de cobre.
- Datos - RJ45 / Regletas
  Permite incluir elementos en la cabecera de la red: "Datos - RJ45", "Regletas" o ambos.
- Añadir
  Permite añadir nuevos elementos de 'Inicio de red' al presupuesto, seleccionándolos desde el catálogo y especificando su cantidad. Una vez introducidos los equipos a la lista, es posible editar, copiar, borrar o mover el elemento seleccionado de la lista.
- Número de salidas
  Permite definir el número de salidas que el inicio de red va a tener en el esquema.
Inicio de la red individual
Permite diferenciar la parte común de la edificación de la parte privativa.
Preferencias de visualización
Permite seleccionar el estilo de visualización en el esquema de entre los definidos.

Una vez definido el inicio de red para la tecnología de telecomunicaciones seleccionada, se pulsa Aceptar y se ubica en el esquema.

Abrir en una nueva ventana

Introducción de elementos de redes de telecomunicaciones en el esquema

La pestaña "Esquemas: Cálculo", permite generar automáticamente los esquemas de redes de telecomunicaciones a partir de la información proporcionada a través de un asistente, o crearlos manualmente utilizando las herramientas de dibujo disponibles:

Para componer los esquemas desde cero se crean, en primer lugar, las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo. Después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.
Para generar automáticamente los esquemas, se usa la opción "Asistente para generación de redes" de la parte superior. Posteriormente, el usuario es libre de modificar los esquemas generados sobre el área de trabajo utilizando igualmente las opciones de la barra de herramientas superior.

Introducción manual de elementos de redes de telecomunicaciones

Dentro de la pestaña "Esquemas: Cálculo", en los bloques "Cable coaxial", "Fibra óptica" y "Pares de cobre" de la barra de herramientas principal, se encuentran las opciones que permiten introducir los elementos de redes de telecomunicaciones:

Estos bloques permiten realizar redes de distribución para las distintas tecnologías contempladas en el programa (redes de cables coaxiales, redes de fibra óptica, redes híbridas de fibra-coaxial [HFC] y redes de pares de cobre).

El programa dispone de un asistente para importar las comprobaciones normativas mencionadas en el apartado "Configuración" o para definir de manera personalizada los límites normativos. Las comprobaciones pueden ser asignadas en cualquier equipo desde las opciones disponibles al marcar la casilla "Comprobación", que aparece en el diálogo del equipo seleccionado.

Buenas prácticas:
Mediante alertas, el programa advertirá de incumplimientos normativos o de instalaciones desarrolladas incorrectamente para ayudar a la correcta configuración.

Cable coaxial

Desde el bloque "Cable coaxial", se pueden añadir los siguientes elementos a la instalación:

Cable coaxial
Derivadores
Multiswitch
PAU
ATI
Accesorios
Amplificadores de línea
Mezcladores
Repartidores
Multi ATE ATI
Tomas
RG-CC / RC-CC*

*Elemento propio de la normativa ITUR (Portugal).

Fibra óptica

Desde el bloque "Fibra óptica", se pueden añadir los siguientes elementos a la instalación:

Cable de fibra óptica
Repartidores
ONT
Toma
Accesorios
Registro secundario
Conversores Óptico / Coaxial
PAU de fibra óptica
RG-FO / RC-FO*

*Elemento propio de la normativa ITUR (Portugal).

Pares de cobre

Desde el bloque "Pares de cobre", se pueden añadir los siguientes elementos a la instalación:

Cable de pares de cobre
Toma
PAU / Multiplexor
RG-PC / RC-PC*

*Elemento propio de la normativa ITUR (Portugal).

Abrir en una nueva ventana

Asistente automático para generación de redes de telecomunicaciones

El programa dispone de un asistente para la creación rápida de esquemas que optimiza el proceso de diseño, al reducir significativamente el tiempo de modelado manual. Además, facilita el cumplimiento normativo y minimiza errores, lo que proporciona una solución eficiente para la creación de esquemas de redes de telecomunicaciones.

Abrir en una nueva ventana

Introducción de elementos de videoportero y videovigilancia en el esquema

Dentro de la pestaña "Esquemas: Cálculo", en los bloques "Videoportero" y "Videovigilancia" de la barra de herramientas principal, se encuentran las opciones que permiten introducir los equipos para realizar el diseño de los esquemas de videoportero y videovigilancia:

Videoportero

Desde el bloque "Videoportero", se pueden añadir los siguientes elementos a la instalación:

Cable
Monitor
Adaptador de línea
Relé
Distribuidor
Placas de calle
Alimentador
Abrepuertas
Amplificador de línea
Switch

Videovigilancia

Desde el bloque "Videovigilancia", se pueden añadir los siguientes elementos a la instalación:

Cable
Videorecorder
Switch
Cámara
Central de monitorización
Router

Abrir en una nueva ventana

Herramientas de edición

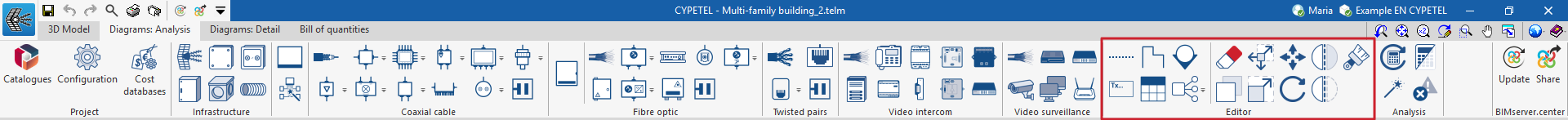

En el bloque "Edición" de la barra de herramientas principal de las pestañas “Esquemas: Cálculo” y “Esquemas: Detalle”, se encuentran las siguientes herramientas:

Línea de referencia

Introduce una línea de referencia que puede usarse para indicar la disposición de los elementos del esquema en las diferentes plantas del edificio.

Polilínea

Inserta una polilínea por puntos, de tipo continua o discontinua, indicando su color y grosor.

Añadir un punto de continuación

Introduce un punto de continuación, seleccionando uno previamente definido en "Configuración" o creando uno nuevo estableciendo su aspecto visual (color, ID, tipo, etc.).

Texto

Inserta un cuadro de texto alineado a la izquierda, a la derecha o centrado, con dirección de texto horizontal o vertical. Se indica el color y el tamaño del texto, así como las propiedades del marco y el relleno de fondo.

Tipos de tabla

Introduce leyendas o tablas con información complementaria en los esquemas. Al crear una tabla, esta puede ser "Genérica", en cuyo caso se indica el número de filas y de tablas y se rellena el contenido de sus celdas en un editor libre; o de tipo "Leyenda", en cuyo caso es posible su "Generación automática" en función de los elementos dispuestos en el esquema. La gestión de los tipos de tabla puede realizarse también mediante la opción correspondiente dentro de "Configuración".

Grupos de elementos

Crea o inserta grupos de elementos en el área de trabajo con la opción "Grupos de elementos" del bloque "Edición" en la barra de herramientas principal, en ambas pestañas, “Esquemas: Cálculo” y “Esquemas: Detalle”. La gestión de los grupos de elementos puede realizarse también mediante la opción correspondiente dentro de "Configuración".

Otras herramientas de edición

Las opciones de la derecha de este bloque permiten realizar las siguientes operaciones de edición de los elementos del esquema de la instalación:

	Borrar	Elimina un elemento introducido previamente.
	Transformaciones geométricas	Edita el tamaño, la posición, la etiqueta o rota un elemento existente.
	Mover un grupo	Desplaza un grupo de elementos.
	Simetría (copiar)	Copia una selección de elementos con simetría respecto a un plano vertical definido por dos puntos.
	Igualar	Asigna las propiedades de un recurso de dibujo a otros. Al seleccionar un recurso de dibujo, se iluminan en color naranja los recursos que tengan sus mismas propiedades.
	Copiar	Crea una copia de uno o varios elementos.
	Aumentar/reducir el tamaño de un grupo	Modifica el tamaño de un grupo de elementos.
	Girar un grupo	Rota un grupo de elementos.
	Simetría (mover)	Mueve una selección de elementos con simetría respecto a un plano vertical definido por dos puntos.

Abrir en una nueva ventana

Cálculo y comprobaciones de la instalación de telecomunicaciones

En el bloque "Cálculo" de la barra de herramientas principal de la pestaña “Esquemas: Cálculo”, se puede acceder a las siguientes utilidades:

Actualizar resultados

Esta opción permite calcular la instalación y comprobar si los parámetros calculados en los elementos de la instalación de telecomunicaciones se encuentran dentro de los rangos permitidos, en función de la configuración definida en el apartado "Configuración", dentro de las "Opciones generales".

El resultado es una visualización directa con mensajes de error o de advertencia sobre los elementos que presentan algún problema en la comprobación, además de un informe detallado si se emplea la herramienta "Consultar resultados" en cada elemento.

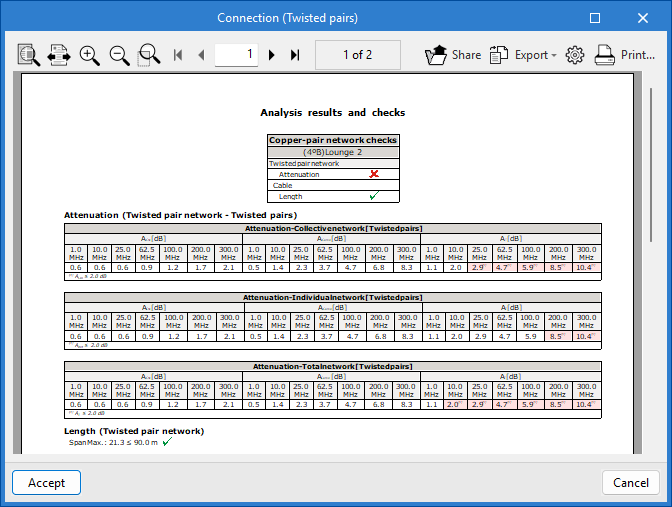

Consultar resultados

Esta opción permite ver las comprobaciones de los elementos donde previamente se haya asignado la opción "Comprobación". Tras calcular y activar la herramienta "Consultar resultados", desde el esquema y situándose sobre el elemento, es posible consultar las comprobaciones efectuadas. Se resaltan en rojo las comprobaciones que no cumplen y en verde las que sí que cumplen. Además, al pulsar sobre el elemento, aparece un listado detallado de las comprobaciones realizadas.

Ajuste automático de valores de cabecera

Esta herramienta permite modificar los niveles de señal de los canales en el "Inicio de red". También ajusta la ganancia de los amplificadores de cabecera del "Sistema de captación y amplificación" para cumplir con los requerimientos del "Inicio de red".

Mostrar/ocultar incidencias

Al activar esta opción se resaltan los elementos de la instalación que presentan avisos o errores, ya sea en su introducción, edición o en las comprobaciones de cálculo, como las incidencias derivadas de un diseño incorrecto o de posibles incumplimientos normativos. Al posicionar el cursor sobre cada incidencia, se muestra un mensaje descriptivo con detalles del aviso o error.

Comprobar correlación

La opción "Comprobar correlación" permite detectar incidencias relacionadas con la coherencia entre el diseño realizado en la pestaña "Modelo 3D" y los elementos introducidos en el esquema. Esta herramienta facilita la detección de incidencias en:

Objetos no vinculados
Identifica elementos que faltan por introducir en el esquema para completar el diseño de la instalación.
Objetos vinculados más de una vez
Señala objetos duplicados en la vinculación.
Longitudes
Verifica si hay longitudes que no coinciden.
Tipos de canalización
Revisa si hay tipos de canalización que no coinciden.

Esta función ayuda a completar el esquema de la instalación, a detectar duplicados y a actualizar las longitudes de canalización para asegurar la correlación con el modelo 3D.

Abrir en una nueva ventana

Introducción de elementos para composiciones gráficas de detalles de la instalación

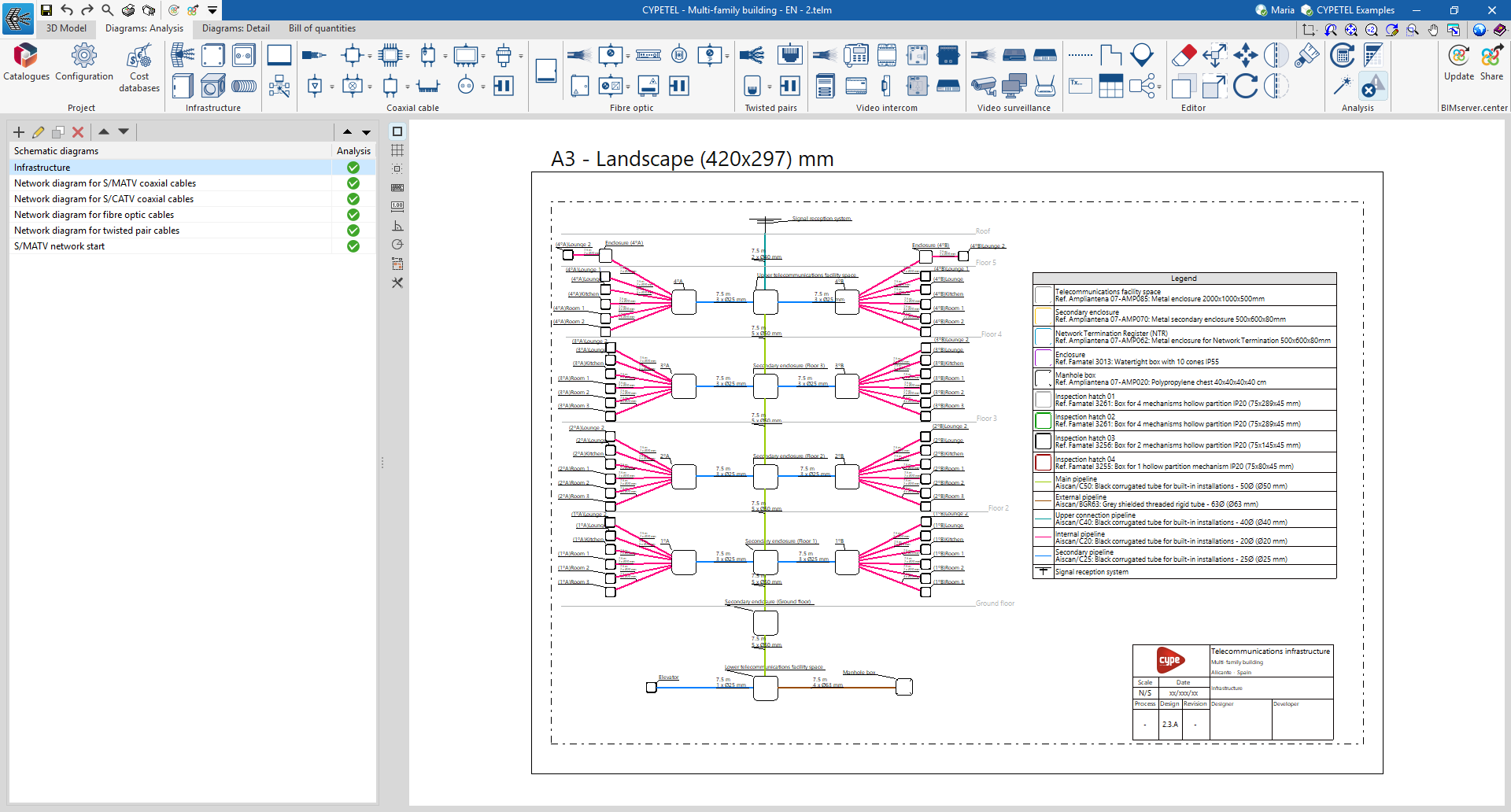

La pestaña "Esquemas: Detalle", permite generar manualmente composiciones gráficas de detalles de la instalación de telecomunicaciones, utilizando las herramientas de dibujo disponibles:

Para componer los esquemas desde cero se crean, en primer lugar, las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo. Después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.

En la barra de herramientas principal de la pestaña "Esquemas: Detalle", se encuentran una serie de elementos para crear composiciones gráficas de detalles de la instalación de telecomunicaciones, que permiten el diseño de bastidores o cabeceras. Estos elementos se dividen en los siguientes grupos:
