Open BIM Switchboard

Introducción

Open BIM Switchboard es un programa que permite diseñar las envolventes presentes en la instalación eléctrica, como armarios, cuadros eléctricos y cajas de mando y protección (CGP, CGMP).

Al empezar a trabajar con Open BIM Switchboard es posible vincularse a un modelo BIM creado previamente. El programa permite así importar la información de la instalación eléctrica calculada en otras herramientas, como los cuadros y subcuadros existentes, junto con su aparamenta, e incluyendo embarrados y líneas puentes. Además, importa la visualización de la geometría del edificio, si existe en dicho modelo.

En cualquier caso, Open BIM Switchboard también permite diseñar las envolventes partiendo desde cero, sin necesidad de que en el modelo BIM exista información geométrica del edificio ni de la instalación o aparamenta calculada.

Flujos de trabajo compatibles con el programa

Open BIM Switchboard, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.

Introducción de datos

Diseño libre

• Diseño libre del cuadro eléctrico mediante la introducción manual de los elementos que lo componen en Open BIM Switchboard.

Importación de datos

Si se vincula la obra de Open BIM Switchboard a un proyecto BIM de la plataforma BIMserver.center, es posible importar los cuadros y subcuadros eléctricos de la instalación, junto con la aparamenta de cada uno de ellos, incluyendo la definición de embarrados y líneas puente a partir de la información leída del modelo BIM. Una vez generados los cuadros y subcuadros, pueden modificarse utilizando las herramientas correspondientes sin ningún tipo de restricción. Entre las opciones disponibles se encuentran las siguientes:

• Importación de la información de instalaciones eléctricas en baja tensión diseñadas en CYPELEC.
• Importación de la información de instalaciones eléctricas en baja tensión diseñadas en CYPECAD MEP.
• Importación de la información de instalaciones eléctricas en baja tensión diseñadas en los siguientes programas externos: BTwin, CIEBT y TeKton3D.

Alternativamente, también es posible importar la información desarrollada en BTwin o CIEBT a partir de ficheros .txt, y en TeKton3D a partir de ficheros .csv, sin necesidad de vincularse a un proyecto de BIMserver.center.

Salida de datos

• Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
• Exportación de planos a los formatos DXF, DWG y PDF.
• Exportación del presupuesto a formato FIEBDC-3.
• Exportación de la información generada con Open BIM Switchboard a la plataforma BIMserver.center. Esto permite que sea visualizada por los participantes autorizados del proyecto.

Entorno de trabajo

La interfaz de Open BIM Switchboard presenta tres pestañas con entornos de trabajo diferenciados: "Cuadros", "Montaje" y "Disposición 3D":

Pestaña "Cuadros"

La pestaña "Cuadros" presenta un entorno de trabajo que permite definir los cuadros eléctricos de la instalación contemplados en el fichero y su aparamenta asociada.

Esta pestaña muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para: definir los catálogos e importar el proyecto de una instalación eléctrica; introducir, editar o generar los cuadros eléctricos; e importar, introducir o editar la aparamenta asociada a cada cuadro.
• A la izquierda, un panel que muestra una lista con cada uno de los cuadros definidos.
• A la derecha, una lista de dispositivos que describe la aparamenta asociada al cuadro seleccionado a la izquierda.
• En la parte inferior, un visualizador de las incidencias generales detectadas por el programa.

Pestaña "Montaje"

La pestaña "Montaje" presenta un entorno de trabajo que permite detallar los datos de la envolvente de cada uno de los cuadros (definidos en la pestaña "Cuadros") y disponer elementos como los carriles, soportes, placas, aparamenta, embarrado y líneas puente en el interior de los mismos.

Esta pestaña muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para: definir los catálogos del proyecto; introducir o editar las envolventes; definir los carriles, soportes, placas y otros accesorios; disponer la aparamenta eléctrica del cuadro; añadir o mover embarrados; introducir líneas puente. Asimismo, aquí se encuentran las herramientas de edición.
• En el lateral izquierdo, un panel que muestra una lista de cajas, en el que se indica el cuadro al que está asociada cada una, así como una herramienta de gestión de la visibilidad y captura de los elementos dispuestos en el área de trabajo, organizados por categorías.
• A la derecha, el área de trabajo, donde se visualiza y se detalla la caja seleccionada en la lista del lateral izquierdo.

Pestaña "Disposición 3D"

La pestaña "Disposición 3D" presenta un entorno de trabajo que permite situar en el espacio las cajas definidas en las pestañas previas.

Esta pestaña muestra:

• Una barra de herramientas superior en la que se encuentran las herramientas para visualizar los elementos dispuestos en el modelo y las herramientas para añadir las cajas en el área de trabajo. Asimismo, aquí se encuentran las herramientas de edición.
• El área de trabajo, a la derecha de la pantalla, donde se introducen y visualizan en el espacio las cajas asociadas a los cuadros eléctricos.
• En el lateral izquierdo, varios paneles con herramientas para definir las vistas del proyecto y gestionar la visibilidad de los elementos leídos del modelo BIM.

Secuencia de introducción y salida de datos para el diseño de cuadros eléctricos

Los cuadros eléctricos de una instalación eléctrica pueden diseñarse en el programa mediante la siguiente secuencia de introducción y salida de datos:

1. Creación de obra nueva (desde "Archivo", "Nuevo").
2. (Opcional) Vinculación a BIMserver.center e importación de datos del modelo BIM.
3. Revisión y/o definición de los cuadros eléctricos y de su aparamenta asociada en la pestaña "Cuadros":
   • (Opcional) Importación de catálogos de fabricante (desde "Proyecto", "Catálogos").
   • (Opcional) Si no se han importado los datos de BIMserver.center, importación de datos del proyecto de la instalación eléctrica a partir de ficheros TXT o CSV (desde "Proyecto", "Catálogos").
   • Generación automática de los cuadros y de la aparamenta (desde "Cuadros", "Generar").
   • (Opcional) Si no se han importado los datos de BIMserver.center ni de ficheros TXT o CSV, creación de cuadros (opciones del bloque "Cuadros") y definición de la aparamenta asociada a cada cuadro (opciones del bloque "Aparamenta") de forma manual.
4. Detalle del montaje de los cuadros eléctricos en la pestaña "Montaje":
   • (Opcional) Importación de catálogos de fabricante (desde "Proyecto", "Catálogos").
   • Definición de envolventes o cajas para los cuadros (opciones del bloque "Envolventes") .
   • Introducción de carriles, soportes de caja moldeada, placas frontales y/u otros accesorios (opciones de los bloques "Carriles", "Soportes", "Placas" y "Otros accesorios").
   • Disposición de aparamenta en el interior de la envolvente (opciones del bloque "Aparamenta").
   • (Opcional) Inserción de embarrados (opciones del bloque "Embarrados").
   • (Opcional) Dibujo de líneas puente (opciones del bloque "Líneas puente").
5. (Opcional) Disposición tridimensional de las cajas en el modelo (opciones de la pestaña "Disposición 3D").
6. Obtención de los planos (desde "Archivo", "Planos").
7. (Opcional) Obtención del listado y del prespuesto en formato BC3 (desde "Archivo", "Listados"/"Exportar").
8. (Opcional) Exportación a BIMserver.center (desde "BIMserver.center", "Compartir").

Ejemplos de diseños de cuadros eléctricos

A continuación se muestran ejemplos de cuadros eléctricos que se pueden diseñar en el programa, indicando la disposición de los elementos que los componen y las opciones (en la pestaña "Montaje") que permiten su introducción:

Cuadro eléctrico doméstico

1. Caja de tipo cofret modular (desde "Envolventes", "Añadir").
2. Carril (desde "Carriles", "Añadir").
3. Interruptor o conmutador de maniobra (desde "Aparamenta", "Carril").
4. Interruptor magnetotérmico general (desde "Aparamenta", "Carril").
5. Interruptor diferencial (desde "Aparamenta", "Carril").
6. Interruptores magnetotérmicos individuales de los circuitos (desde "Aparamenta", "Carril").
7. Líneas puente (desde "Líneas puente", "Añadir").

Cuadro principal en edificio industrial

Creación de una nueva obra, vinculación a un proyecto e importación de datos

Al iniciar la aplicación y pulsar sobre “Nuevo”, se ofrece la posibilidad de crear una “Nueva obra”. Tras indicar el "Nombre del fichero" y su "Descripción", la obra se puede integrar a continuación en un proyecto ya existente en BIMserver.center.

Esto se realiza en la ventana "Selección de proyecto", que presenta las siguientes opciones:

• En su parte izquierda, se puede iniciar sesión con una cuenta de BIMserver.center.
• En la parte derecha se encuentra la opción "Seleccionar proyecto" para elegir un proyecto existente. También se ofrece la posibilidad de “Crear un nuevo proyecto”. En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.
• Existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla "Vincularse a un proyecto de BIMserver.center", que se encuentra en la parte superior izquierda.

Una vez creada la nueva obra se accede a la interfaz general del programa. En cualquier momento posterior, durante el proceso de trabajo, se pueden compartir o importar archivos del proyecto a través del bloque "BIMserver.center", ubicado en la parte superior derecha de la interfaz general.

Importación de modelos BIM

Al crear una nueva obra, si se ha seleccionado un proyecto alojado en la plataforma BIMserver.center desde "Seleccionar proyecto", aparece a continuación la ventana de "Importación de modelos BIM", que muestra los ficheros contenidos en dicho proyecto en formato IFC.

Para incluir la información de un determinado fichero del proyecto, se marca la casilla "Importar" y se acepta.

Resultados de la importación

El programa incorporará la información del proyecto eléctrico leída a partir del modelo BIM. Después, en la pestaña "Cuadros" el usuario podrá crear cuadros y aparamenta que se correspondan con la información leída, o generarlos automáticamente.

Además, en la pestaña "Disposición 3D" se visualizarán los modelos tridimensionales incluidos en el proyecto, como la geometría del edificio. De esta forma, se podrá disponer la envolvente o caja de cada cuadro en su posición tomando como referencia el resto de elementos leídos de los modelos.

Importación de esquemas eléctricos de programas externos

Open BIM Switchboard permite importar el proyecto de una instalación eléctrica diseñada por las siguientes aplicaciones a partir de ficheros TXT o CSV:

• BTwin (iMventa)
• CIEBT (dmELECT)
• Tekton3D (iMventa)

Obtención de los ficheros TXT o CSV

Para obtener inicialmente el fichero TXT o CSV a partir de las aplicaciones mencionadas, se debe realizar lo siguiente:

• En BTwin, es necesario tener el proyecto calculado. Después, se debe obtener el listado de los dispositivos de protección desde "Resultados > Redactar memorias y listados > Cuadro resumen de protecciones". El fichero generado en formato RTF se puede leer Microsoft Word y exportar en formato TXT, seleccionando la opción de terminar las líneas con solo retorno de carro.
• En CIEBT, es necesario tener el proyecto calculado. Después, se debe obtener la medición desde "Resultados > Medición". Este proceso genera un archivo TXT en la misma carpeta donde está guardada la obra.
• En Tekton3D, es necesario tener el proyecto calculado. Después, se debe obtener el listado de los dispositivos de protección desde "Resultados > Crear listado > Tablas de aparamenta por cuadro" y exportar a Microsoft Excel. Desde Microsoft Excel, se puede leer el fichero generado y exportarlo en formato CSV.

Importación en Open BIM Switchboard

Después, la importación del proyecto realizado con estas aplicaciones puede realizarse en Open BIM Switchboard de dos maneras:

• Mediante la conexión a un proyecto alojado en BIMserver.center que incluya el fichero TXT generado por BTwin o CIEBT, o el fichero CSV generado por Tekton3D.
• Cargando dicho fichero manualmente en el programa, indicando la ruta en la que se ha guardado, desde la opción "Importar" de la pestaña "Cuadros".

Opciones de la pestaña "Cuadros"

La pestaña "Cuadros" permite al usuario declarar la lista de cuadros eléctricos presentes en el proyecto y definir la aparamenta eléctrica en cada uno de ellos. Para ello, puede tomar la información del proyecto eléctrico definido en otras aplicaciones o introducir la información directamente desde cero.

Las opciones de esta pestaña son las siguientes:

Lista de cuadros

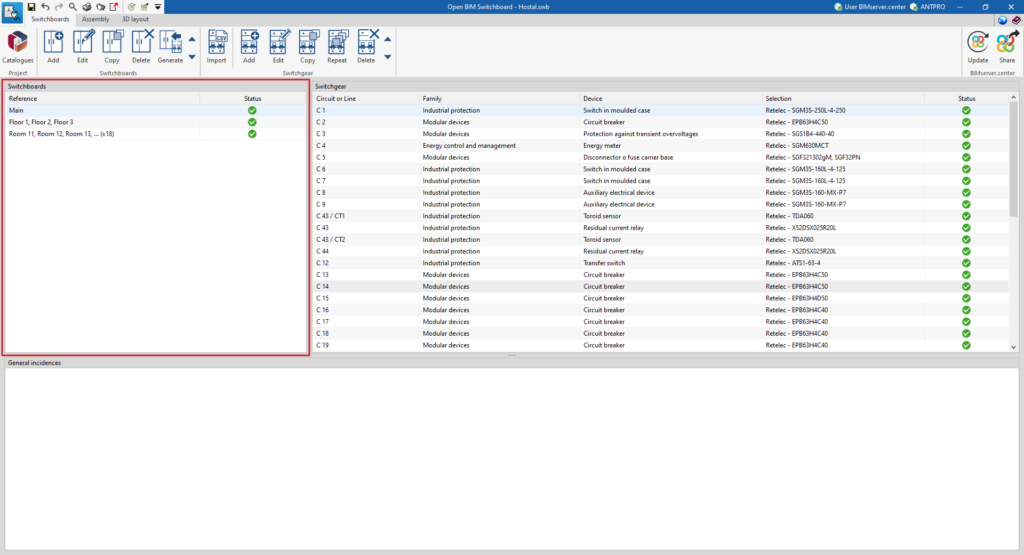

El panel "Cuadros" del lateral izquierdo de la interfaz muestra una lista con los cuadros eléctricos del proyecto, definidos con las opciones descritas a continuación. Para cada cuadro se muestra la siguiente información:

• Referencia
  Referencia del cuadro o de los cuadros agrupados.
• Estado
  Muestra el estado de definición del cuadro. Al pulsar encima, si existen, se muestran las incidencias asociadas.

Lista de aparamenta

El panel "Aparamenta" del lateral izquierdo de la interfaz muestra una lista con los dipositivos definidos con las opciones descritas a continuación. Para cada dispositivo se muestra la siguiente información:

• Circuito o línea
  Referencia del circuito o línea al que pertenece el dispositivo.
• Familia
  Familia del dispositivo.
• Dispositivo
  Tipo de dispositivo.
• Selección
  Detalle del dispositivo seleccionado.
• Estado
  Muestra el estado de definición del dispositivo. Al pulsar encima, si existen, se muestran las incidencias asociadas.

Gestión de incidencias

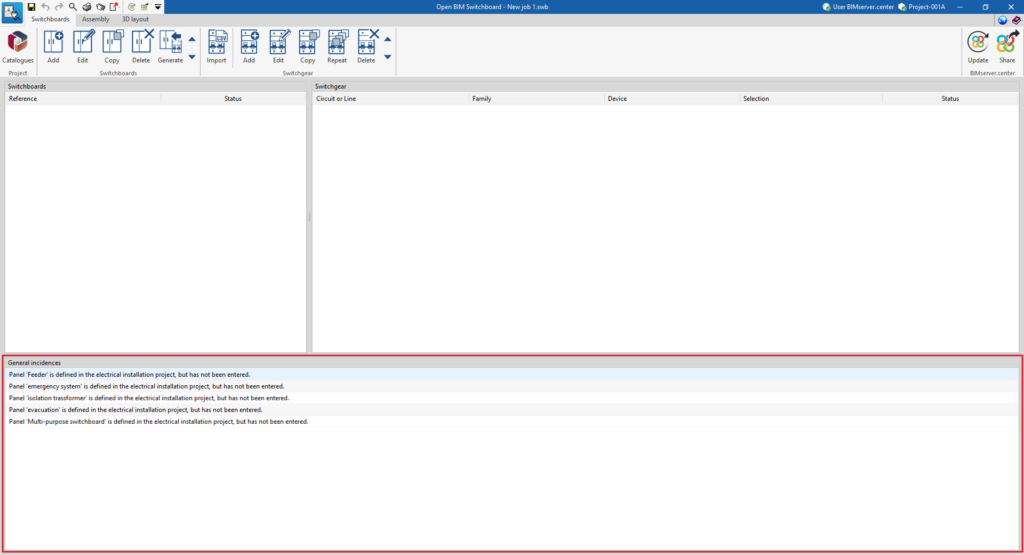

El panel "Incidencias generales" de la parte inferior de la interfaz muestra las incidencias a resolver detectadas por el programa.

Importación de catálogos

En el bloque "Proyecto" de la barra de herramientas principal, se encuentra la opción que permite descargar catálogos de fabricante de Open BIM Database:

Al pulsar sobre esta opción se abre una ventana con los catálogos de fabricante disponibles.

Descarga de catálogos

Para cada fabricante se muestran las siguientes opciones:

• Descargar
  Descarga el catálogo del fabricante. Los productos del catálogo estarán disponibles en el proyecto.
• Actualizar
  Actualiza a la última versión el catálogo del fabricante seleccionado, borrando la versión descargada en el proyecto.
• Borrar
  Borra el catálogo del fabricante seleccionado. Los productos del catálogo dejarán de estar disponibles en el proyecto.

Conexión con Open BIM Database

En la parte inferior de este cuadro de diálogo, el programa permite identificarse con una cuenta y contraseña de Open BIM Database.

Los productos de los catálogos descargados se podrán seleccionar al definir el resto de elementos.

Importación de datos de proyecto

En el bloque "Proyecto" de la barra de herramientas principal, se encuentra las opción que permite importar datos del proyecto eléctrico desarrollado en programas externos partir de ficheros TXT o CSV:

Creación y edición de cuadros

En el bloque "Cuadros" de la barra de herramientas principal, se encuentran las opciones que permiten gestionar los cuadros eléctricos del proyecto, así como generarlos a partir de la información importada:

• Añadir
  Añade un cuadro o grupo de cuadros a la lista.
• Editar
  Edita las características del cuadro o grupo de cuadros seleccionado en la lista.
• Copiar
  Borra el cuadro o grupo de cuadros seleccionado en la lista.
• Borrar
  Borra el cuadro o grupo de cuadros seleccionado en la lista.
• Generar
  Genera la lista de cuadros y de la aparamenta asociada a cada uno de ellos a partir de la información importada del proyecto eléctrico desarrollado en otras aplicaciones.

Al añadir un cuadro, el programa permite definir las siguientes características:

• Referencia
  Referencia del cuadro.
• Cuadros agrupados
  Si en el proyecto existen cuadros de las mismas características (por ejemplo, los cuadros eléctricos de las habitaciones de un hotel), se pueden introducir entradas en esta tabla con la referencia de cada cuadro eléctrico particular. De esta forma, se define una agrupación de cuadros iguales.
• Tensión nominal
  Define la tensión nominal del cuadro ("Fase-Fase" o "Fase-Neutro").

Si el fichero incorpora información de un proyecto eléctrico desarrollado con otras aplicaciones, el programa ofrece unos asistentes a la derecha que permiten seleccionar directamente uno de los cuadros del proyecto.

Definición de aparamenta

En el bloque "Aparamenta" de la barra de herramientas principal, se encuentran las opciones que permiten gestionar la aparamenta asociada a cada uno de los cuadros eléctricos definidos, así como importar datos a partir de ficheros CSV:

• Importar
  Importa los dispositivos a partir de un fichero CSV.
• Añadir
  Añade un dispositivo seleccionado a la lista.
• Editar
  Edita las características del dispositivo seleccionado en la lista.
• Copiar
  Copia una vez el dispositivo seleccionado en la lista.
• Repetir
  Copia un número determinado de veces el dispositivo seleccionado en la lista.
• Borrar
  Elimina el dispositivo seleccionado en la lista.

Al añadir cada dispositivo de la aparamenta, se indica la referencia del "Circuito o línea" al que pertenece. Es posible definir un elemento "Genérico" o utilizar uno de los disponibles en los "Catálogos de fabricante".

Además, es necesario indicar la "Familia" y el tipo de "Dispositivo":

Los dispositivos disponibles por familia se listan a continuación:

Opciones de la pestaña "Montaje"

La pestaña "Montaje" permite al usuario detallar gráficamente las envolventes, los componentes y la disposición de la aparamenta de los cuadros eléctricos definidos previamente en el fichero.

Las opciones de esta pestaña son las siguientes:

Lista de envolventes

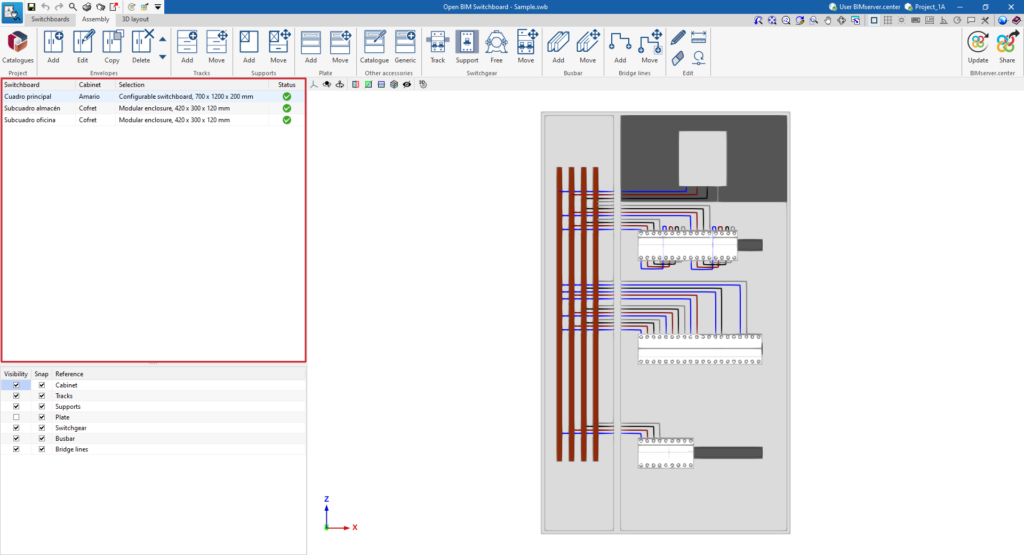

El lateral izquierdo de la interfaz muestra una lista con las envolventes o cajas definidas con las opciones descritas a continuación. Para cada caja se muestra la siguiente información:

• Cuadro
  Referencia del cuadro asociado a la caja.
• Caja
  Referencia de la caja.
• Selección
  Detalle de la caja seleccionada.
• Estado
  Muestra el estado de definición de la caja. Al pulsar encima, si existen, se muestran las incidencias asociadas.

La caja seleccionada en la lista se mostrará en el área de trabajo principal, en el centro de la interfaz.

Opciones de visibilidad y captura

El panel inferior del lateral izquierdo permite controlar la "Visibilidad" de los elementos introducidos por categorías, así como la posibilidad de su "Captura" al utilizar las opciones de introducción y dibujo de elementos.

Importación de catálogos

En el bloque "Proyecto" de la barra de herramientas principal, se encuentran la opción que permite descargar catálogos de fabricante utilizando la conexión con la base de datos Open BIM Database, facilitando la introducción de datos en el programa para el desarrollo del proyecto:

Al pulsar sobre esta opción se abre una ventana con los catálogos de fabricante disponibles.

Descarga de catálogos

Para cada fabricante se muestran las siguientes opciones:

• Descargar
  Descarga el catálogo del fabricante. Los productos del catálogo estarán disponibles en el proyecto.
• Actualizar
  Actualiza a la última versión el catálogo del fabricante seleccionado, borrando la versión descargada en el proyecto.
• Borrar
  Borra el catálogo del fabricante seleccionado. Los productos del catálogo dejarán de estar disponibles en el proyecto.

Conexión con Open BIM Database

En la parte inferior de este cuadro de diálogo, el programa permite identificarse con una cuenta y contraseña de Open BIM Database.

Los productos de los catálogos descargados se podrán seleccionar al definir el resto de elementos.

Creación y edición de envolventes

En el bloque "Envolventes" de la barra de herramientas principal, se encuentran las opciones que permiten definir las envolventes o cajas para los cuadros eléctricos del proyecto:

• Añadir
• Editar
• Copiar
• Borrar

Al añadir las envolventes, si se han introducido cuadros en la pestaña "Cuadros", el asistente permite importar su referencia con el asistente disponible a la derecha para asociarlos a la caja que está siendo añadida. Al hacerlo, se pueden "Mostrar sólo aquellos cuadros que no incluyen ninguna caja" (para así añadir las cajas de los cuadros que aún no las incluyen) o "Mostrar todos los cuadros, incluso aquellos que no incluyen ninguna caja".

Es posible definir un elemento "Genérico" o utilizar uno de los disponibles en los "Catálogos de fabricante". En este último caso, es posible realizar una "Selección automática" a partir de los catálogos descargados utilizando la opción correspondiente.

Introducción de carriles, soportes, placas y otros accesorios

En los siguientes bloques de la barra de herramientas principal se encuentran las opciones que permiten introducir carriles, soportes, placas y otros accesorios en cada una de las envolventes o cajas seleccionadas en la lista anterior:

• Bloque "Carriles"
  • Añadir
  • Mover
• Bloque "Soportes"
  • Añadir
  • Mover
• Bloque "Placas"
  • Añadir
  • Mover
• Bloque "Otros accesorios"
  • Catálogo
  • Genérico

Es posible definir un elemento "Genérico" o utilizar uno de los disponibles en los "Catálogos de fabricante".

Cada uno de estos elementos puede disponerse en el cuadro en el área de trabajo principal, situada en el centro de la interfaz.

Inserción de la aparamenta

En el bloque "Aparamenta" de la barra de herramientas principal, se encuentran las opciones que permiten insertar en su posición los dispositivos de cada uno de los cuadros eléctricos del proyecto:

• Carril
  Permite disponer un dispositivo montado sobre un carril previamente definido.
• Soporte
  Permite disponer un dispositivo montado sobre un soporte previamente definido.
• Libre
  Permite disponer un dispositivo libremente dentro del cuadro.
• Mover
  Permite mover un dispositivo introducido previamente.

Cada uno de los dispositivos puede disponerse en el área de trabajo principal, situada en el centro de la interfaz, en el lugar correspondiente del cuadro, carril o soporte previamente definido.

Introducción de embarrados y líneas puente

En los siguientes bloques de la barra de herramientas principal se encuentran las opciones que permiten introducir embarrados o líneas puente entre dispositivos y embarrados en cada una de las envolventes o cajas seleccionadas en la lista anterior:

• Bloque "Embarrados"
  • Añadir
  • Mover
• Bloque "Líneas puente"
  • Añadir
  • Mover

Cada uno de estos elementos puede disponerse en el área de trabajo principal, situada en el centro de la interfaz.

Herramientas de edición

El bloque "Edición" ofrece las siguientes herramientas de edición de los elementos dispuestos en el área de trabajo:

Opciones de la pestaña "Disposición 3D"

La pestaña "Disposición 3D" ofrece un entorno en el que el usuario puede disponer las envolventes de los cuadros eléctricos definidas en las otras pestañas en su posición real en el espacio. Para ello, puede ayudarse de la visualización de otros modelos incorporados al proyecto BIM.

Las opciones de esta pestaña son las siguientes:

Disposición de cajas en el modelo

La disposición de cajas sobre el modelo se realiza utilizando las opciones de la barra de herramientas superior:

Salida de resultados

Planos en formato DWG, DXF o PDF

El programa permite imprimir los planos de los cuadros eléctricos definidos en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros .dwg, .dxf o .pdf.

La edición del plano permite configurar los siguientes parámetros:

• Escala
• Referencia
• Configuración del plano
  • Etiquetado de la aparamenta, con leyenda (opcional)
  • Con placas frontales (opcional)
  • Representación de las líneas puente (opcional)
• Detalles

Los planos se pueden obtener mediante la opción "Planos" de la parte superior de la interfaz o mediante la opción "Listados" del menú "Archivo".

Presupuesto en formato BC3 y listado del presupuesto

Si se dispone de información de los precios de los elementos que componen los cuadros, el programa permite obtener los siguientes documentos:

• Exportación del presupuesto en formato FIEBDC-3 (BC3) (mediante la opción "Exportar" de la parte superior de la interfaz o del menú "Archivo").
• Listado del presupuesto en formato HTML, PDF, TXT, RTF o DOCX (mediante la opción "Listados" de la parte superior de la interfaz o del menú "Archivo").

Archivo GLTF compatible con BIMserver.center

Al realizar una exportación del proyecto a la plataforma BIMserver.center, se exporta automáticamente un modelo 3D en formato GLTF para la integración del modelo de la instalación en el proyecto Open BIM, permitiendo su visualización:

• en la plataforma online;
• en la aplicación de BIMserver.center para iOS y Android;
• en realidad virtual y en realidad aumentada;
• en otros programas de CYPE.

Integración en la plataforma BIMserver.center

Muchos de los programas de CYPE están conectados a la plataforma BIMserver.center y permiten el trabajo colaborativo a través del intercambio de archivos en formatos basados en estándares abiertos.

Cabe recordar que para trabajar en BIMserver.center el usuario puede registrarse gratuitamente en la plataforma y crear un perfil.

Cuando se accede a un programa conectado a la plataforma, este es capaz de establecer la conexión con un proyecto en BIMserver.center. De esta forma, los archivos de los proyectos desarrollados colaborativamente en BIMserver.center se mantienen actualizados.

Más información:
Todos los detalles relacionados con la utilización de los programas de CYPE a través de la plataforma BIMserver.center pueden consultarse en este enlace.

Opciones disponibles en Open BIM Switchboard

En el bloque “BIMserver.center" de la barra de herramientas principal se encuentran las funcionalidades necesarias para utilizar el programa junto a otras herramientas de BIMserver.center:

Actualizar

Actualiza la información contenida en los ficheros importados previamente al proyecto o importa nuevos ficheros si se desea.

Para ello, en la parte superior se deben seleccionar los ficheros que se desea incluir.

Compartir

Exporta la información de la instalación desarrollada con el programa a BIMserver.center para compartirla con otros usuarios.

Durante el proceso de exportación se puede definir la información relacionada con el archivo IFC a exportar:

• Nombre
• Descripción
