Si se introducen líneas de replanteo (solapa Entrada de pilares > menú Introducción > Líneas de replanteo), en el plano de replanteo se rotulan las cotas de los vértices necesarios para el correcto replanteo de los elementos de cimentación.
Historial de actualizaciones
CYPECAD

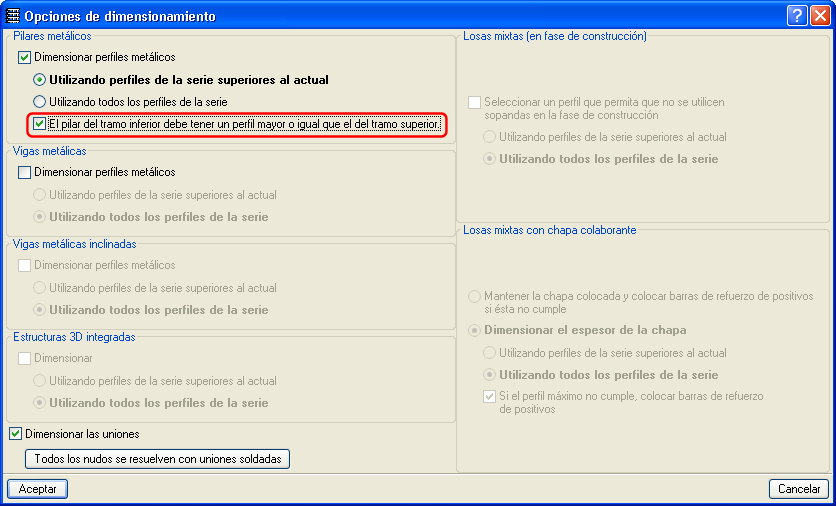

Nueva opción para el dimensionamiento de pilares metálicos
- Publicado el
- 2011.e
Sumatorio de esfuerzos de pilares pantallas y muros por hipótesis y planta resumido
Es posible obtener un listado resumido del Sumatorio de esfuerzos de pilares pantallas y muros por hipótesis y planta (menú Archivo > Imprimir > Listados de la obra > Esfuerzos y armados de pilares pantallas y muros > activar listado Sumatorio de esfuerzos de pilares pantallas y muros por hipótesis y planta > activar Resumido).
El resumen contiene el sumatorio de esfuerzos de soportes referidos al origen de coordenadas de cada planta, que aparece en el listado completo pero sin mostrar los esfuerzos desglosados de cada pilar.
- Publicado el
- 2011.e
Empotramiento automático de vigas metálicas doble T según la geometría del apoyo
A partir de la versión 2011.e, el programa empotra o articula automáticamente los extremos de las vigas metálicas de sección doble T de acero laminado o armado dependiendo de la geometría de sus apoyos:
- El extremo de la viga se articula si apoya en el alma de una viga o pilar metálicos de sección doble T.
- El extremo de la viga se empotra en el resto de casos (apoyos en pilares o vigas de hormigón, en pilares o vigas metálicos de sección diferente a la doble T o en alguna de las alas de pilares de sección doble T).
De modo automático, la articulación cambiará a empotramiento o viceversa si varían las condiciones del apoyo. Es decir, si se cambia el tipo de apoyo o se gira un pilar de sección doble T.
El usuario puede modificar manualmente la vinculación que CYPECAD ha asignado mediante las opciones del diálogo Asignar empotramiento en extremo de viga metálica (solapa Entrada de vigas > menú Vigas/Muros > opción Empotramiento en extremo de viga metálica). Este diálogo dispone de las siguientes opciones:
- Empotramiento automático de vigas doble T según la geometría del apoyo
Esta opción sólo afecta a vigas metálicas con perfil doble T de acero laminado o armado y deja libertad al programa para que empotre o articule automáticamente el extremo de la viga que se seleccione a continuación, dependiendo de la geometría del apoyo, tal y como se ha indicado anteriormente. - Empotrado
El extremo de la viga metálica que se seleccione a continuación se empotra independientemente de la geometría y posición del apoyo. - Articulado
El extremo de la viga metálica que se seleccione a continuación se articula independientemente de la geometría y posición del apoyo. - Con rigidez rotacional
El programa permite asignar una rigidez rotacional al extremo de la viga metálica que se seleccione a continuación.
- Publicado el
- 2011.e
Importación de zapatas de ficheros en formato IFC
El módulo Introducción automática de obra: DXF, DWG y modelos CAD/BIM permite importar las zapatas que se hayan incluido en ficheros IFC generados por programas CAD/BIM.
- Publicado el
- 2011.e

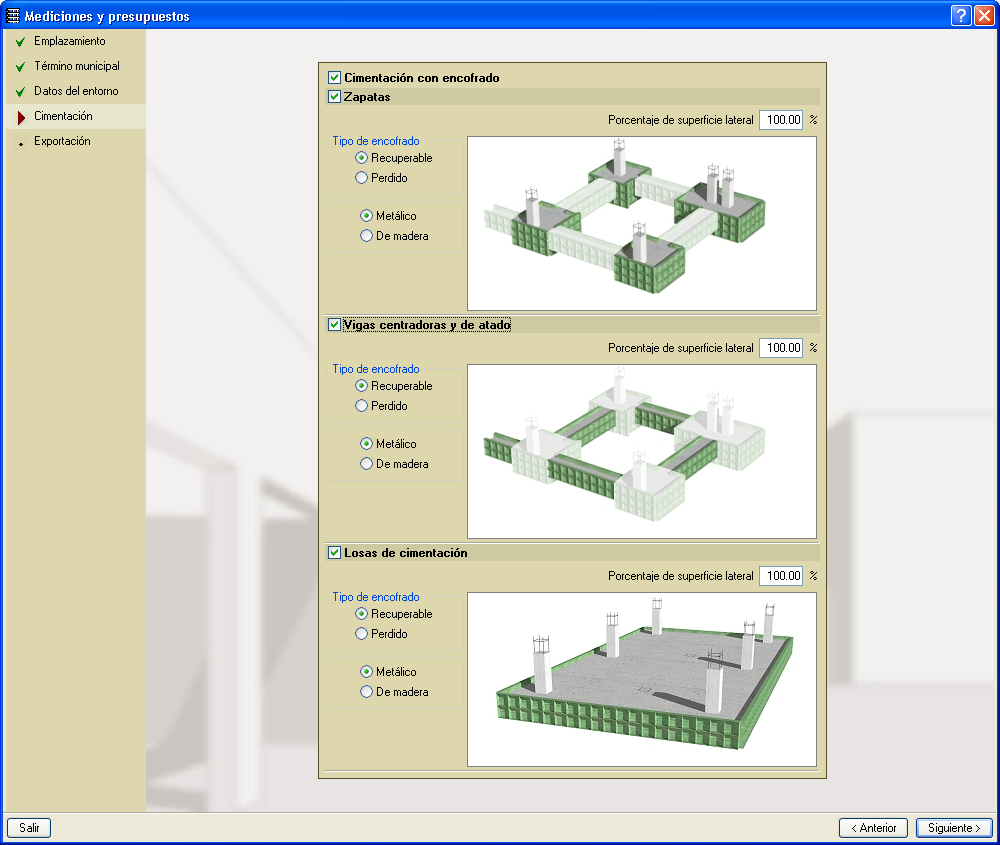

Medición y presupuesto de la estructura calculada
Cuando desde CYPECAD se exporta a Arquímedes la medición de la estructura calculada (menú Archivo de la solapa Entrada de vigas > Exportar > Mediciones y presupuestos) también se incluyen los siguientes elementos:
- Perfiles metálicos de acero de pilares y vigas de CYPECAD y los de las barras de las estructuras 3D integradas (desde v.2011.a).
- Encofrado de zapatas, vigas centradoras y vigas de atado (desde v.2011.e)
Para que el encofrado de la cimentación se tenga en cuenta ha de activarse la opción correspondiente. El encofrado del resto de elementos resistentes de la estructura se incluye en el precio de los mismos.
En Generación y exportación de la medición y presupuesto de la estructura calculada en CYPECAD, puede encontrar más información sobre la exportación de la medición y presupuesto calculados en CYPECAD.
- Publicado el
- 2011.e
Uniones V. Celosías planas con perfiles tubulares. Comprobaciones geométricas y de resistencia
En la página Uniones V – Celosías planas con perfiles tubulares puede encontrar las comprobaciones geométricas y de resistencia que se realizan en los nudos con cordones rectangulares de las secciones implementadas.
- Publicado el
- 2011.e
Uniones V. Celosías planas con perfiles tubulares. Normas contempladas
Se han implementado las siguientes normas con las que se pueden dimensionar las uniones del módulo Uniones V:
- Eurocódigo 3 (Documento general adaptado a Italia) UNI EN 1993-1-8:2005
- Eurocódigo 3 (Documentos de aplicación nacional para Portugal) NP EN 1993-1-8:2005/NA:2010
En Uniones V – Celosías planas con perfiles tubulares puede encontrar más información sobre la normativa implementada para estos tipos de uniones.
- Publicado el
- 2011.e
Uniones V. Celosías planas con perfiles tubulares. Barra no contenida en el plano de la celosía
El cálculo de los nudos a los que acomete una barra que no está contenida en el plano de la celosía y que a su vez pasa por el exterior del nudo, es resuelto ignorando dicha barra ya que su influencia en el nudo ya se tiene en cuenta en los esfuerzos de las piezas junto con el análisis de descompensación de esfuerzos. Un ejemplo de esta situación, son las correas de cubierta que apoyan en la parte superior de un cordón.
- Publicado el
- 2011.e
Uniones V. Celosías planas con perfiles tubulares. Implementación de uniones de más perfiles tubulares
El módulo Uniones V – Celosías planas con perfiles tubulares aumenta sus prestaciones. Ahora, a los tipos de nudos que ya se resolvían con tubos circulares se añade el dimensionamiento de la misma tipología para tubos rectangulares huecos, tubos cuadrados huecos y tubos formados por doble canal laminado en cajón soldados con cordón continuo ([]).
Los diferentes tipos de secciones de perfiles tubulares resueltos por el módulo Uniones V pueden combinarse en el mismo nudo con las siguientes condiciones:
- Si los perfiles que forman los cordones de la celosía son tubos rectangulares huecos, tubos cuadrados huecos o doble canal en cajón; los perfiles de las diagonales y de las montantes pueden combinarse en el mismo nudo con cualquiera de las secciones tubulares implementadas (tubo circular hueco, tubo rectangular hueco, tubo cuadrado hueco o doble canal laminada en cajón soldadas con cordón continuo).
- Si los perfiles que forman los cordones de la celosía son tubos circulares huecos, los perfiles de las diagonales y de las montantes deben ser también tubos circulares huecos.
En Uniones V – Celosías planas con perfiles tubulares puede encontrar más información sobre las tipologías de uniones resueltas con este módulo.
- Publicado el
- 2011.e
Uniones con perfiles laminados y armados en doble T. Normas contempladas
Se han implementado las siguientes normas con las que se pueden dimensionar las uniones de perfiles laminados y armados en doble T (Uniones I, Uniones II, Uniones III y Uniones IV):
- Eurocódigo 3 (Documento general adaptado a Italia) UNI EN 1993-1-8:2005
- Eurocódigo 3 (Documentos de aplicación nacional para Portugal) NP EN 1993-1-8:2005/NA:2010
En Uniones I, Uniones II, Uniones III y Uniones IV puede encontrar más información sobre la normativa implementada para cada uno de estos módulos de uniones.
- Publicado el
- 2011.e
