CYPECAD

Se ha mejorado la utilización de los límites poligonales de las zapatas. Si algún límite no se introduce correctamente, el programa no impide el dimensionamiento de la zapata, sino que la dimensiona sin tenerlo en cuenta. En tal caso, en listado de comprobación de cada zapata afectada, se muestra el motivo por el que no ha sido posible adaptar su contorno a los límites introducidos.

Estos motivos pueden ser:

  • El límite introducido corta a un pilar.
  • El límite intersecta con la zapata, pero no la divide.
  • El límite queda totalmente contenido en el interior de la zapata.
  • Al no existir arranques en la zapata, no es posible calcular su contorno efectivo.
  • El límite divide a la zapata sin que los arranques queden contenidos en una única porción de la zapata.
  • Las zapatas piramidales no se ven afectadas por los límites introducidos.

Recuerde que los listados de comprobación de las zapatas pueden visualizarse mediante diferentes opciones:

  • En CYPECAD
    • Solapa Entrada de vigas o solapa Resultados > Menú Cimentación > Errores de comprobación > Seleccionar zapata
    • Solapa Entrada de vigas o solapa Resultados > Menú Cimentación > Elementos de cimentación > icono Editar > Seleccionar zapata > botón Comprobación o botón Dimensionamiento.
  •  En Nuevo Metal 3D
    • Solapa Cimentación > menú Cálculo > Comprobar > Seleccionar zapata.
    • Solapa Cimentación > menú Elementos de cimentación > Seleccionar zapata > botón Comprobación o botón Dimensionamiento.

CFE 2008 (México): Manual de diseño de Obras Civiles. Diseño por sismo. Comisión Federal de Electricidad. México 2008.
Norma implementada en CYPECAD y Nuevo Metal 3D.

R.N.V.99 D.T.R. C 2-4.7 (Argelia)
Norma implementada en CYPECAD.
Implementada en el Generador de pórticos desde la v.2010.b.

Ordenanza nº 3, 21 de julio de 2004 (Bulgaria).
Sobre los principios básicos para el diseño de las estructuras de las obras y las acciones sobre ellas. Sección VI: Cargas de viento.
Norma implementada en CYPECAD.
Implementada en el Generador de pórticos desde la v.2010.m.

Eurocódigo 1 (documento nacional de aplicación para Bélgica) - prNBN EN 1991-1-4 ANB (2009).
Norma implementada en CYPECAD.
Implementada en el Generador de pórticos desde la v.2010.a.

DIN 18800:2008-11 (Alemania): Deutsches Institut für Normung. Stahlbauten.
Norma implementada en CYPECAD, Nuevo Metal 3D y Metal 3D Clásico para los siguientes tipos de perfiles:

Acero laminado y armado

  • I
  • C
  • L
  • Rectangular hueco
  • Circular hueco

Acero conformado

  • C y C rigidizada
  • L y L rigidizada
  • Rectangular hueco
  • Circular hueco

Es posible exportar a la versión 2010 de TecnoMETAL ® 4D desde CYPECAD y desde Nuevo Metal 3D.

Se ha implementado la exportación a Tekla® Structures de los siguientes elementos:

  • Las vigas y pilares de hormigón de CYPECAD, y las barras de hormigón de Nuevo Metal 3D y de las estructuras 3D integradas de CYPECAD (desde v.2011.a). Por tanto las piezas que se exportan son de sección rectangular, circular, en T, o en L.
  • Piezas de sección especiales de aluminio extruido (desde v.2011.a).

Al diálogo Recursos de edición se añaden dos nuevas utilidades:

  • Círculo
     Permite dibujar un círculo sin acotación, con la cota del radio o con la cota del diámetro.
  • Polilínea
    Permite dibujar una polilínea abierta o cerrada

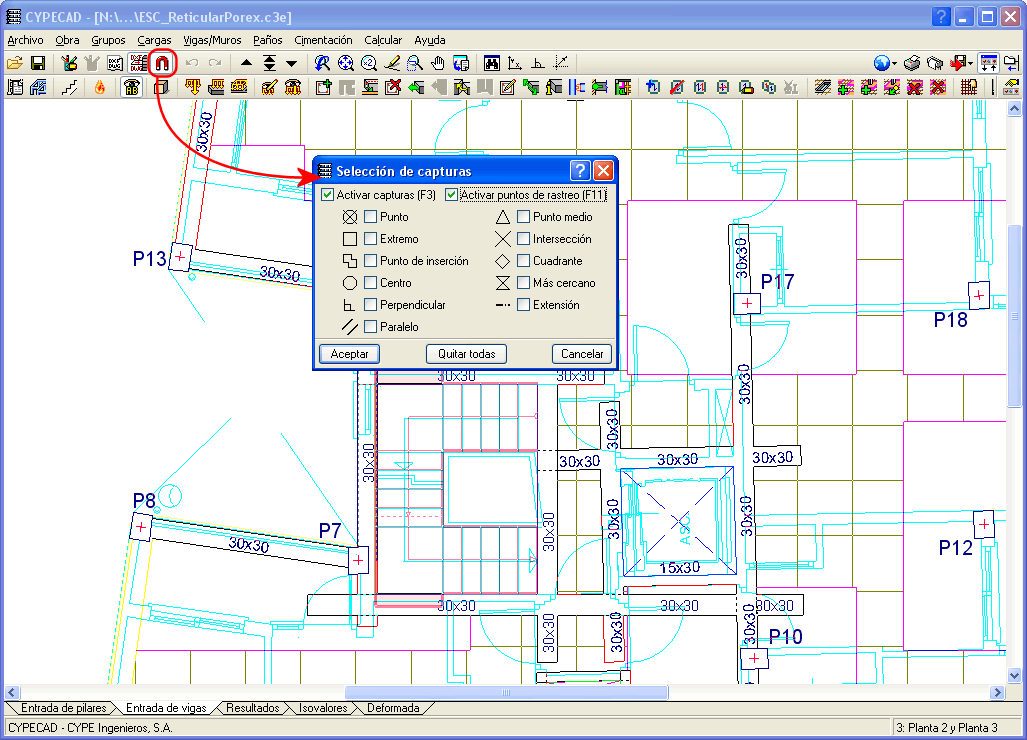

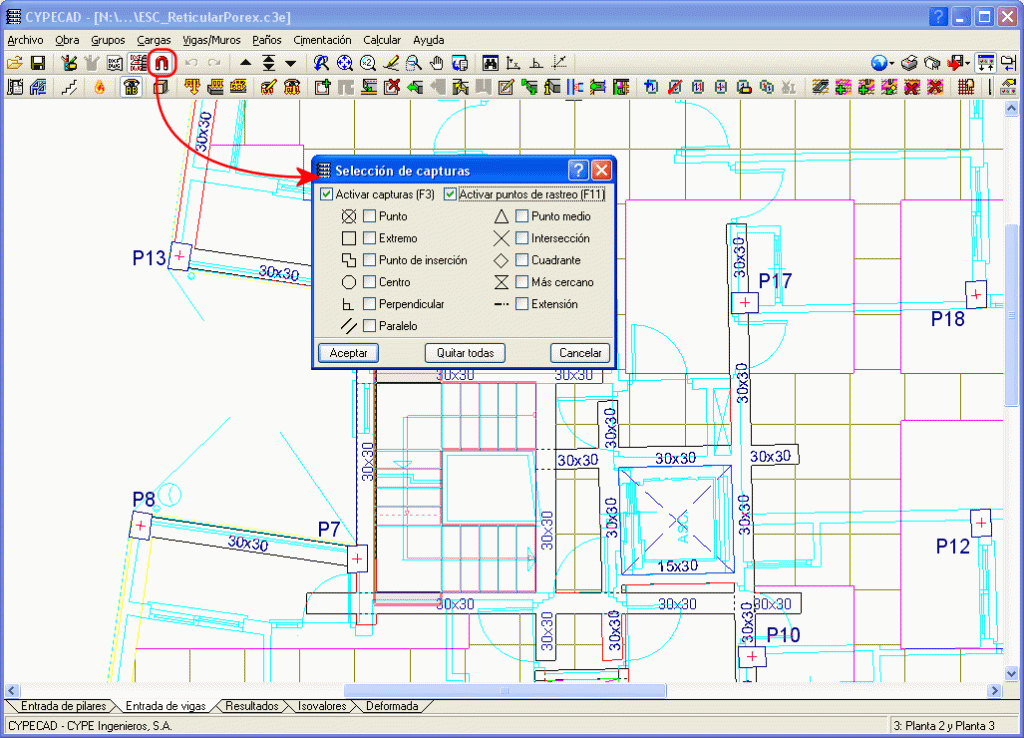

En el diálogo Selección de capturas es posible utilizar rastreos (perpendicularparalelo y extensión) a las capturas de un DXF o DWG utilizado en CYPECAD como plantilla.

Es posible asignar los planos horizontales o inclinados definidos en el diálogo Forjados inclinados/Desniveles (solapa Entrada de vigas > menú Grupos > Forjados inclinados/Desniveles) a la coronación de muros. De este modo, el usuario puede dar un desnivel o una inclinación a la coronación de un muro aunque en éste no apoye ningún forjado.

En versiones anteriores, CYPECAD permitía comprobar el pandeo lateral del ala inferior de las vigas metálicas en las que no apoyen forjados sobre dicha ala en toda la longitud de la viga, como por ejemplo: vigas bajo forjado, vigas exentas, vigas junto a huecos, o vigas en las que el ala inferior sobresale por debajo del forjado.

A partir de la versión 2011.a también es posible realizar la comprobación de pandeo lateral en el ala superior de las vigas metálicas en los casos en los que no apoyen forjados sobre dicha ala en toda la longitud de la viga, como por ejemplo: vigas exentas, vigas junto a huecos, o vigas en las que el ala superior sobresale por encima del forjado.

La comprobación para ambas alas se activa en el diálogo Opciones para vigas metálicas accesible desde el menú Obra de la solapa Entrada de vigas > Opciones de vigas > Opciones de vigas metálicas.
