Historial de actualizaciones

CYPECAD

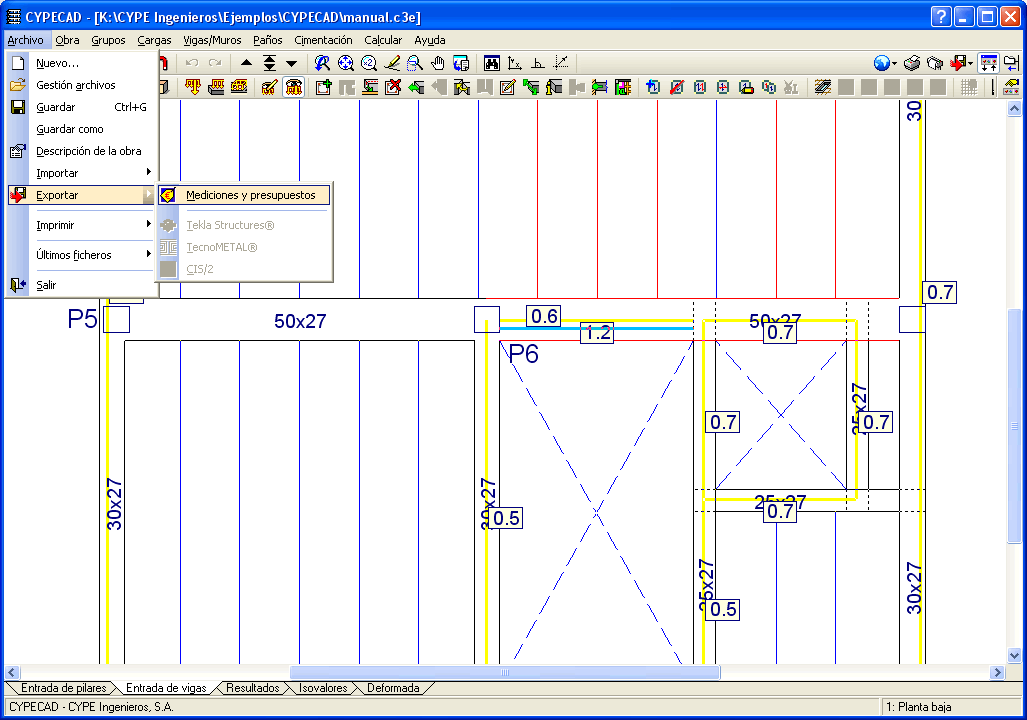

  • La versión 15.0 SR1 de Tekla® Structures se une a la lista de versiones de este programa a las cuales es posible exportar la estructura calculada y dimensionada en CYPECAD o en Nuevo Metal 3D.

En Exportación a Tekla® Structures puede obtener más información sobre las versiones a las que es posible realizar la exportación.

  • Referencias de las piezas exportadas

Las referencias de las piezas que aparecen en los listados de Tekla® Structures se exportan desde CYPECAD y desde Nuevo Metal 3D. Así, estas referencias serán las mismas en Tekla® Structures, y en CYPECAD y Nuevo Metal 3D.

Recortes de rigidizadores de vigas empotradas al alma de pilares

  • El módulo Uniones III dimensiona las uniones recortando opcionalmente los rigidizadores de las vigas empotradas al alma de pilares. En la solapa Rigidizadores del diálogo para la configuración de opciones de cálculo de uniones, el usuario puede establecer el recorte de dichos rigidizadores (en Nuevo Metal 3D: menú Uniones > Opciones > solapa Rigidizadores, y en CYPECAD: menú Obra > Opciones de cálculo para uniones > solapa Rigidizadores).

Esta opción no implica cambios en la comprobación estructural sino que tiene en cuenta aspectos relacionados con la estética y con la mayor o menor cantidad de operaciones de corte en la fase de fabricación. Al activarla, el recorte se realiza si se cumplen los siguientes requisitos:

  • El lado menor del recorte debe ser mayor de 10 mm.
  • El ángulo formado por el lado inclinado del recorte con la perpendicular al alma del pilar debe ser mayor de 15 grados.

Rigidizadores inclinados de vigas empotradas a las alas de pilares

  • Cuando la diferencia de cotas entre las alas de las vigas que se empotran a las alas de un pilar es pequeña existe gran dificultad para soldar correctamente un rigidizador para cada ala. En estos casos, el módulo Uniones III puede dimensionar la unión con dos soluciones constructivas:
    • Un único rigidizador horizontal entre ambas alas. Se coloca cuando la distancia libre entre las alas de las vigas es menor o igual que el espesor del rigidizador.
    • Un rigidizador inclinado entre las dos alas. Se coloca cuando la distancia libre entre las alas de las vigas es mayor que el espesor del rigidizador y, a su vez, menor a la distancia que permite colocar dos rigidizadores (uno para cada ala). El programa no permite que una viga empotrada al alma apoye sobre un rigidizador inclinado.

Vista 3D de nudos no resueltas

  • Cuando se consultan los nudos con uniones no dimensionadas (menú Uniones > Consultar), el módulo Uniones III muestra en la vista 3D las piezas y las uniones resueltas hasta donde ha sido posible, antes de la aparición del error que impide concluir el proceso de dimensionamiento de la unión.
  • Consulta de uniones

Es posible consultar las uniones resueltas en las conexiones de las estructuras 3D integradas desde la solapa Resultados.

  • Placas de anclaje en las conexiones de las estructuras 3D integradas

Es posible dimensionar las placas de anclaje en las conexiones de las estructuras 3D integradas cuando estas se encuentran en pilares y vigas de hormigón de CYPECAD (siempre y cuando al nudo no acometan vigas metálicas u otras barras metálicas de las estructuras 3D integradas). Por tanto, a partir de la versión 2010.b, los módulos Uniones I y Uniones III resuelven en CYPECAD las placas de anclaje en las conexiones de las estructuras 3D integradas sobre zapatas, encepados, losas, pilares y vigas de hormigón.

A la comprobación de fisuración que se puede activar en las vigas de hormigón desde versiones anteriores, se añade la comprobación de fisuración para los siguientes elementos de hormigón armado:

  • Vigas inclinadas
    La comprobación de fisuración para las vigas inclinadas se activa con la misma opción que para el resto de vigas de hormigón (menú Obra > Opciones de vigas > Comprobación de fisuración).
  • Vigas centradoras y de atado
    La comprobación de fisuración para las vigas centradoras y de atado se activa en el menú Obra > Datos generales > botón Por posición >solapa Cimentación > botón Opciones para vigas centradoras y de atado > Comprobación de fisuración.
  • Zapatas
    La comprobación de fisuración para zapatas se activa en el menú Obra > Datos generales > botón Por posición >solapa Cimentación > botón Opciones de zapatas corridas y aisladas > Comprobación de fisuración.

Para las normas BAEL-91 (R-99)CIRSOC 201-2005 y ACI 318 M-08  se verifica que la tensión en las armaduras no supera el valor límite establecido por la norma y, para la norma BAEL-91 (R-99), se considera la tipificación definida por el usuario (fisuración Poco perjudicial, Perjudicial o Muy perjudicial). El control de fisuración en vigas comunes (CYPECAD) se adapta a los criterios de la norma.

Para el resto de las normas se calcula la abertura de fisura, comprobando que dicho valor es inferior al máximo admisible, el cual es editable por el usuario.

Las combinaciones de acciones se generan automáticamente de acuerdo con la norma de hormigón, en función de los datos introducidos en el diálogo Estados límite -menú Obra > Datos generales > botón Estados límite (combinaciones).

Implementación de normativa. Eurocódigo 8 (documento nacional de aplicación para Francia) NF EN 1998-1/NA.

Se ha mejorado la clasificación de las combinaciones respecto a la duración de la carga. Esta mejora es importante para el cálculo de la resistencia de los perfiles de madera.

Se ha implementado la generación automática de combinaciones accidentales de incendio para la madera según las normas implementadas para el cálculo de perfiles de madera: CTE (España), Eurocódigo y NBR 7190 (Brasil).

Se ha implementado la elaboración de listados detallados de comprobaciones de estados límite últimos para las barras de madera calculadas y dimensionadas con las normas que se indican a continuación:

  • CTE DB SE-M (España), desde v.2010.b
  • Eurocódigo 5 (Documento general) - EN 1995-1-1: 2004 y EN 1995-1-2: 2004, desde v.2010.c
  • Eurocódigo 5 (Documento nacional de aplicación para Francia) NF EN 1995-1-1/NA: 2007-04 y NF EN 1995-1-2/NA: 2007-04, desde v.2010.c
  • Eurocódigo 5 (Documento nacional de aplicación para Bélgica) prNBN EN 1995-1-1/ABN: 2008 y prNBN EN 1995-1-2/ABN: 2008, desde v.2010.c

Cuando las vigas articuladas al alma de un pilar interfieren con los rigidizadores colocados por las vigas empotradas a las alas de éste, los módulos Uniones IUniones IIUniones III y Uniones IV dimensionan la unión recortando en la viga articulada un ala, ambas e incluso parte del alma según sea necesario.

El nuevo módulo Uniones III, Soldadas - Pórticos de edificación con perfiles laminados y armados en doble T permite a CYPECAD, a Nuevo Metal 3D y a Estructuras 3D integradas de CYPECAD realizar el cálculo y dimensionamiento automático de uniones soldadas de perfiles laminados y armados en doble T de tipologías habituales en los pórticos de edificación.

En Uniones soldadas para pórticos de edificación con perfiles laminados y armados en doble T puede encontrar más información sobre las características de este módulo (normativa implementada, tipología de uniones implementadas...).

A partir de la versión 2010.a se han implementado las siguientes novedades:

  • Creación de series de planos del usuario
  • Armadura longitudinal y transversal en escaleras
  • Informe final del último cálculo realizado
  • Mejoras en listados
    • Datos de obra
    • Esfuerzos y armados de pilares, pantallas y muros
  • Mejoras en el diálogo Edición de forjados reticulares
  • Mejoras en el diálogo Empujes de tierras

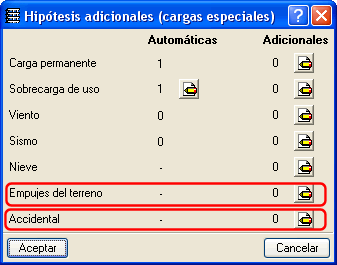

Se permite la introducción de las siguientes tipologías de acciones para todas las normas implementadas:

  • Empujes de terreno
    Estas acciones se incluyen en las situaciones persistentes o transitorias.
  • Acciones accidentales (distintas al sismo y al incendio, como por ejemplo, impactos y explosiones)
    Estas acciones se incluyen en las nuevas situaciones accidentales.
