CYPECAD

Se implementa la opción Despiece completo de la estructura, incluso uniones. Por tanto, ahora es posible exportar al formato CIS/2 todas las uniones dimensionadas por Nuevo Metal 3D, si se dispone del permiso correspondiente en la licencia de uso. La exportación de la geometría y de las características de nudos y barras no necesita de ningún permiso especial, basta con tener licencia de uso de Nuevo Metal 3D.

CIS/2 (CIMsteel Integration Standards) es un formato de intercambio estándar para facilitar el flujo de datos entre las aplicaciones informáticas que intervienen en el proceso de análisis, diseño y fabricación de estructuras de acero.

Nuevo Metal 3D y las Estructuras 3D integradas de CYPECAD permiten exportar al formato CIS/2 preconizado por el NIST (National Institute of Standars and Tecnology) los nudos y barras de las estructuras 3D introducidas y dimensionadas.

Advance Steel® de Graitec es una de las aplicaciones informáticas relacionadas con el modelado de estructuras 3D de acero para la que se ha probado la correcta importación del formato CIS/2 generado por Nuevo Metal 3D y las Estructuras 3D integradas de CYPECAD.

En Exportación al formato CIS/2 puede encontrar más información sobre las opciones de exportación a este formato.

Saber más
  • 2009.1.h

Nuevas uniones atornilladas

  • Uniones del tipo brochal, de una pieza principal pasante a la que se le pueden unir  una o dos piezas ortogonales articuladas.
  • Unión de dos vigas (con o sin cartela inferior) empotradas a las alas de un pilar (pasante o no).
  • Unión de dos vigas (con o sin cartela inferior) empotradas a las alas de un pilar (pasante o no) con una viga ortogonal articulada al alma del pilar.
  • Unión de dos vigas (con o sin cartela inferior) empotradas a las alas de un pilar (pasante o no) con dos vigas ortogonales articuladas al alma del pilar.

Nuevas opciones para el dimensionamiento de uniones

  • Rigidizadores en extremos de cartelas
    Es posible disponer rigidizadores en extremos de cartelas en uniones pilar-viga y en uniones de cumbrera aunque no sea necesario por cálculo. Estas dos opciones se pueden activar en el diálogo Opciones (menú Uniones > Opciones) que ahora dispone de dos solapas:
    • Tornillería: Contiene las opciones de cálculo de la tornillería. Estas opciones estaban disponibles en versiones anteriores.
    • Rigidizadores: Contiene las dos opciones nuevas que fuerzan al programa a disponer siempre rigidizadores en uniones pilar-viga y en uniones de cumbrera.
  • Opciones de placas de anclaje
    Para el dimensionamiento de placas de anclaje con el módulo Uniones I, se utilizan las mismas opciones de cálculo que para el dimensionamiento con el módulo Placas de anclaje, a excepción del tipo de anclaje del perno a la placa. Estas opciones se configuran en el menú Placas de anclaje > Opciones.

    En Placas de Anclaje puede obtener más información sobre las características de los dos módulos de Nuevo Metal 3D que dimensionan placas de anclaje.

Mejora en los tiempos de cálculo de uniones
Se disminuyen los tiempos de cálculo en el proceso de dimensionamiento de uniones con el uso de multiprocesadores (necesario disponer de alguno de los módulos Cálculo en paralelo con dos procesadores o Cálculo en paralelo con cuatro procesadores).

Dimensionamiento de uniones soldadas con la norma ABNT NBR 8800:2008 (Brasil)
Se ha actualizado el dimensionamiento de uniones soldadas para Brasil según la norma ABNT NBR 8800:2008 (Projecto de estruturas de aço e de estruturas mistas de aço e concreto de edifícios).

Saber más
  • 2009.1.h

Nuevo Metal 3D y las Estructuras 3D integradas de CYPECAD generan listados detallados de las comprobaciones de estados límite últimos de perfiles de acero laminado y armado para las normas CTE DB SE-A (España) y CAN/CSA S16-01 (Canadá), y de perfiles de acero conformado para la norma ABNT NBR 14762 (Brasil).

Estos listados contienen todas las comprobaciones realizadas por el programa para dimensionar los perfiles y constituyen un importante documento con el que el usuario puede:

  • Verificar el dimensionamiento de los perfiles
  • Optimizar el dimensionamiento de los perfiles.

El nivel de detalle de estos listados también les otorga un carácter didáctico que permite al usuario conocer todas las comprobaciones a las que está sometido un perfil.

En Listados detallados de comprobaciones de estados límite últimos puede encontrar más información sobre estos documentos.

Saber más
  • 2009.1.h

En CYPECAD, Nuevo Metal 3D y Metal 3D Clásico se han implementado los encepados de 6 pilotes distribuidos en dos filas (3x2)

Saber más
  • 2009.1.g

CIS/2 (CIMsteel Integration Standards) es un formato de intercambio estándar para facilitar el flujo de datos entre las aplicaciones informáticas que intervienen en el proceso de análisis, diseño y fabricación de estructuras de acero.

Nuevo Metal 3D y las Estructuras 3D integradas de CYPECAD permiten exportar al formato CIS/2 preconizado por el NIST (National Institute of Standars and Tecnology) los nudos y barras de las estructuras 3D introducidas y dimensionadas.

Advance Steel de Graitec es una de las aplicaciones informáticas relacionadas con el modelado de estructuras 3D de acero para la que se ha probado la correcta importación del formato CIS/2 generado por Nuevo Metal 3D y las Estructuras 3D integradas de CYPECAD.

En Exportación al formato CIS/2 puede encontrar más información sobre las opciones de exportación a este formato.

Saber más
  • 2009.1.g

El módulo Uniones II, Atornilladas, Naves con perfiles laminados y armados en doble T permite a Nuevo Metal 3D y a las Estructuras 3D integradas de CYPECAD realizar el cálculo y dimensionamiento automático de uniones atornilladas de perfiles laminados y armados en doble T con tornillos no pretensados para las normas CTE DB SE-A (España), EN 1993-1-8:2005-07 (Eurocódigo 3 genérico y Portugal) y NF EN 1993-1-8/NA:2007-07 (Eurocódigo 3 para Francia); cuyas tipologías se indican a continuación:

  • Dinteles empotrados en pilares pasantes y no pasantes
    • Pilar con dintel empotrado mediante chapa frontal.
    • Pilar con dintel empotrado mediante chapa frontal con una viga ortogonal articulada mediante chapa lateral.
    • Pilar con dintel empotrado mediante chapa frontal con dos vigas ortogonales articuladas mediante chapas laterales.
    • Pilar con dintel con cartela inferior y empotrado mediante chapa frontal.
    • Pilar con dintel con cartela inferior y empotrado mediante chapa frontal con una viga ortogonal articulada mediante chapa lateral.
    • Pilar con dintel con cartela inferior y empotrado mediante chapa frontal con dos vigas ortogonales articuladas mediante chapas laterales.
  • Dinteles articulados
    • Pilar con dintel articulado al ala mediante chapa lateral.
    • Pilar con dintel y viga ortogonal articulados mediante chapas laterales.
    • Pilar pasante con dintel articulado mediante chapa lateral.
    • Pilar pasante con dintel y viga ortogonal articulados mediante chapas laterales.
    • Pilar con dintel articulado al alma mediante chapa lateral.
    • Pilar con dos dinteles articulados al alma mediante chapas laterales.
    • Pilar pasante con dintel articulado al alma mediante chapa lateral.
    • Dintel pasante apoyado sobre cabeza de pilar mediante chapa frontal articulada (alma del dintel perpendicular a la del pilar).
  • Formación de cumbreras
    • Dinteles empotrados entre sí mediante chapas frontales tipo brida.
    • Dinteles con cartelas inferiores y empotrados entre sí mediante chapas frontales tipo brida.
  • Empalmes en extremos de piezas
    • Barras empotradas entre sí mediante chapas frontales tipo brida.

En Uniones II Atornilladas - Naves con perfiles laminados en doble T puede encontrar más información sobre las uniones atornilladas implementadas y las características de este módulo:

Saber más
  • 2009.1.g
  • Planos y listados de viguetas in situ
    Se indica el ancho del nervio en los planos y en el listado de forjados de viguetas in situ.
  • Mover pilar
    Si en la solapa Entrada de pilares se desplaza un pilar al que llegan vigas, el programa avisa de esta circunstancia cuando se pasa a la solapa Entrada de vigas.
  • Comprobación de la resistencia al fuego
    Si se activa la comprobación de la resistencia al fuego y la resistencia requerida es mayor o igual a R90, el programa prolonga la longitud del primer refuerzo de las vigas hasta el 33% de la longitud del vano.
Saber más
  • 2009.1.f

Se aumenta el número de herramientas disponibles en los recursos de edición para mejorar la calidad de los planos generados por CYPECAD e Instalaciones del edificio.

Los recursos de edición existentes en versiones anteriores permitían introducir cotas, líneas, textos, detalles y arcos. En la versión 2009.1.e, los recursos de edición se han ampliado y posibilitan la introducción de círculos, áreas rectangulares y áreas poligonales.

Las posibilidades de edición y modificación de los elementos introducidos también han aumentado. En versiones anteriores, los elementos introducidos se podían borrar, asignar (características), editar y mover (cambiar su aspecto). Ahora, también se pueden copiar, mover (cambiar su posición), girar, cambiarlos por un elemento simétrico y copiarlos como un elemento simétrico.

Además, todos los recursos de edición y sus utilidades se encuentran en una ventana flotante, donde se representan con iconos fácilmente reconocibles.

Saber más
  • 2009.1.e
  • Nuevas opciones de visualización de cargas
    Se ha implementado una nueva opción (menú Cargas > Vistas) para discriminar la visualización de cargas por tipos (puntuales, lineales y superficiales) y por hipótesis simples.

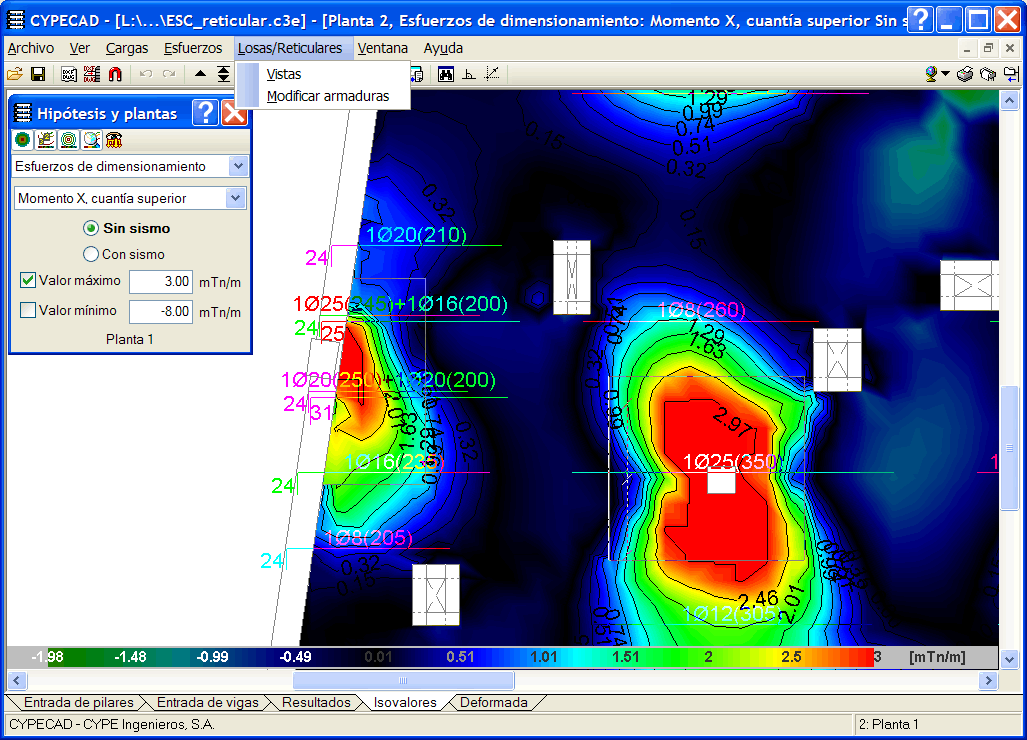

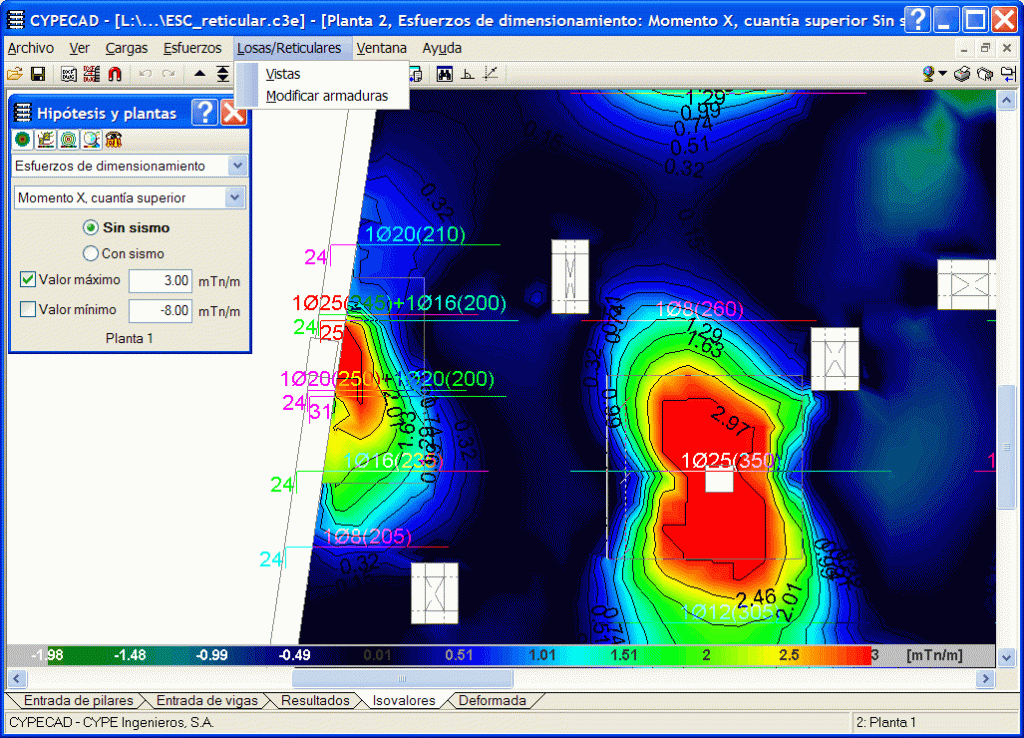

  • Vistas y modificación de armaduras de losas y reticulares en la solapa de Isovalores
    La modificación de armaduras de losas y forjados reticulares es posible desde la solapa Isovalores. Ahora en esta solapa aparece el menú Losas/Reticulares que también es accesible desde la solapa Resultados, pero con solo dos opciones, Vistas y Modificar armaduras.

    De este modo, el usuario puede modificar armaduras visualizando al mismo tiempo las gráficas de isovalores o de isolíneas de esfuerzos y desplazamientos.

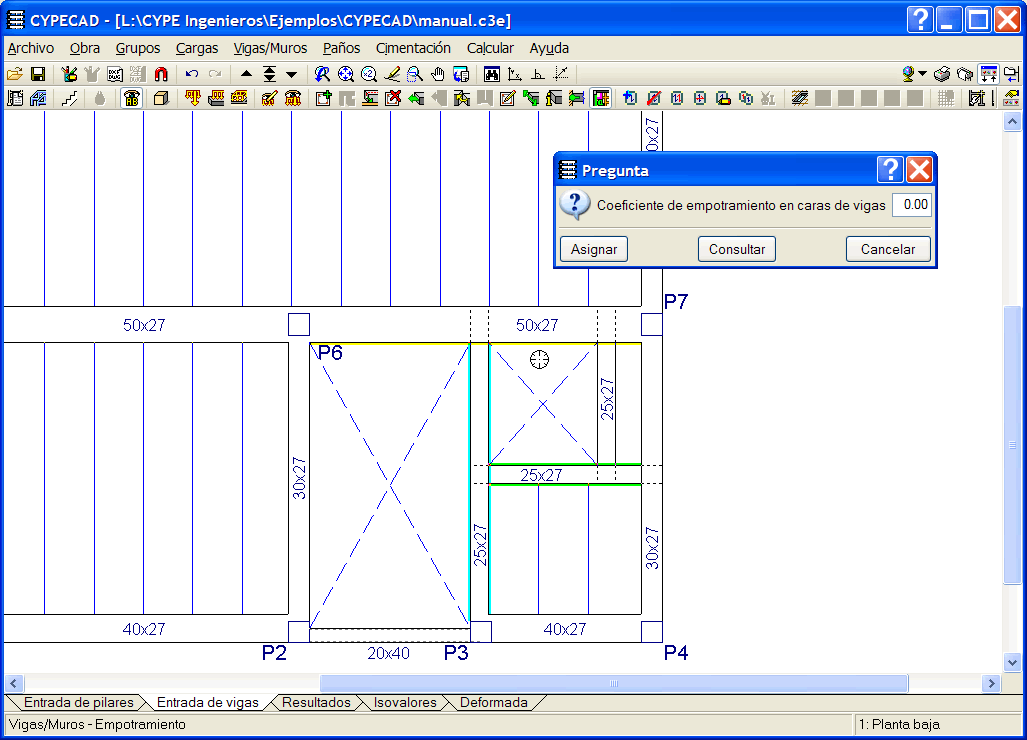

  • Colores que diferencian la asignación de coeficientes de empotramiento en vigas
    Durante la asignación o consulta de coeficientes de empotramiento en caras de vigas (solapa Entrada de vigas, menú Vigas/Muros > Empotramiento), aparece un diálogo donde el usuario puede introducir el valor de dicho coeficiente. El programa dibuja los bordes de las vigas en diferentes colores dependiendo de este valor. El código de colores es el siguiente:
    • Verde claro
      La cara de la viga tiene el mismo coeficiente de empotramiento que el introducido en el diálogo.
    • Cian
      La cara de la viga tiene un coeficiente de empotramiento diferente al introducido en el diálogo y también diferente al valor por defecto del programa.
    • Negro
      Tienen un coeficiente de empotramiento diferente al introducido en el diálogo, pero es igual al valor por defecto del programa.
  • Referencias de vigas y pilares
    Cuando se modifican las vigas, el programa redibuja automáticamente las referencias de vigas y pilares.
Saber más
  • 2009.1.e

La nueva Instrucción de Hormigón Estructural fue aprobada en Consejo de Ministros mediante el Real Decreto 1247/2008 de 18 de julio y publicada en el BOE con fecha 22 de agosto de 2008. Se establece como entrada en vigor de la nueva norma el 1 de diciembre de 2008 siendo de obligatorio cumplimiento también a partir de la misma fecha y quedando derogadas las anteriores normas de hormigón estructural (EHE y EFHE).

CYPE Ingenieros ha estado trabajando con los documentos que se dieron a conocer antes de la publicación de la EHE-08, posteriormente con el documento oficial aprobado el 18 de julio de 2008 y también con la publicación de los Comentarios a la nueva norma; para ofrecer a sus usuarios, antes del 1 de diciembre, la adaptación a la nueva instrucción en la revisión 2009.1.e de nuestros programas.

Recordamos que cada una de las versiones de los programas de CYPE Ingenieros que nuestros usuarios adquieren se renueva constantemente con completas revisiones que incorporan las sugerencias de nuestros usuarios y numerosas mejoras para seguir perfeccionándose. Estas revisiones, dentro de la versión que el usuario adquiere, son gratuitas y pueden ser descargadas con facilidad desde nuestra página web.

Por tanto, el usuario que posea una licencia actualizada correspondiente a la versión 2009, dispondrá inmediatamente de la nueva norma, sin esperas, simplemente instalando la revisión 2009.1.e publicada en esta página. No tendrá que actualizar su licencia y, por tanto, no le supondrá coste alguno.

Saber más
  • 2009.1.e

CYPECAD y Nuevo Metal 3D solicitan el consentimiento del usuario para instalar Microsoft .NET Framework 2 cuando se exporta a TEKLA Structures, en el caso en que este entorno de trabajo de Microsoft no esté instalado.

En el apartado Requisitos para la exportación de la página Exportación a TEKLA® Structures  puede encontrar más información sobre la instalación de “Microsoft .NET Framework 2”.

Saber más
  • 2009.1.d

Las Estructuras 3D integradas de CYPECAD y Nuevo Metal 3D de la versión 2009.1.d de los programas de CYPE Ingenieros, pueden exportar la estructura calculada y dimensionada a TecnoMETAL 4D.

En las Estructuras 3D integradas de CYPECAD y en Nuevo Metal 3D, puede introducir las acciones exteriores que actúan sobre su estructura, obtener su óptimo dimensionamiento de acuerdo con la normativa seleccionada y, con el módulo Uniones I, generar los detalles constructivos de las uniones de perfiles en doble T de acero laminado y armado para las normas CTE. DB SE-A, Eurocódigo 3 y NBR 8800:2006 (Brasil).

Puede exportar todo este trabajo a TecnoMETAL 4D y disponer en dicho programa del modelo 3D por Nuevo Metal 3D o por las Estructuras 3D integradas de CYPECAD.

En Exportación a TecnoMETAL® 4D puede encontrar más información sobre los tipos de perfiles exportados, las opciones de exportación, los requisitos para la exportación, etc.

Saber más
  • 2009.1.d
