CYPECAD

Se han incorporado al programa tres series de acero para barras denominadas Grado 40 Latinoamérica, Grado 60 Latinoamérica, Grado 75 Latinoamérica que están disponibles para la norma americana ACI-318.

En las nuevas serie de acero, se han incorporado diámetros adicionales a los admitidos por la norma ACI-318. Estos nuevos diámetros no se incluyen por defecto en las tablas de armado, por lo que el usuario, si desea utilizarlos en sus cálculos, tendrá que incorporarlos a las tablas.

Si se emplean estas series de acero (Grado 40 Latinoamérica, Grado 60 Latinoamérica, Grado 75 Latinoamérica), el programa no utiliza el símbolo # para indicar el diámetro de las barras, emplea el símbolo Ø. El diámetro se expresa en pulgadas, para las barras admitidas por la norma ACI-318, y, en milímetros, para las barras adicionales.

En el menú Archivo > Últimos ficheros se muestra la opción Más… a continuación de los seis últimos archivos abiertos. Esta opción muestra una lista con todos los últimos ficheros abiertos ordenados cronológicamente.

Mover el origen de coordenadas de una plantilla a la posición original

Se ha implementado una opción que permite mover el origen de coordenadas de una plantilla de dibujo a la posición inicial, es decir, a la posición origen del dibujo. Esta opción se ha concebido para deshacer todos los cambios del origen de coordenadas realizados con la opción Cambiar el origen de coordenadas de una plantilla.

Imprimir o guardar en fichero una plantilla

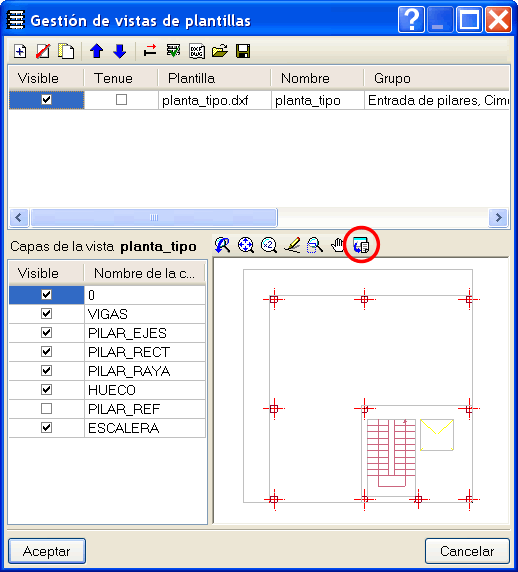

En el diálogo Gestión de vistas de plantillas se permite imprimir o guardar en un fichero (en formatos DXF, DWG, EMF, BMP o JPG,) la plantilla que el usuario desee.

En esta pestaña se han añadido las siguientes opciones:

Valores máximo y mínimo para Esfuerzos de dimensionamiento y Cuantías

Cuando se seleccionan Esfuerzos de dimensionamiento o Cuantías en la ventana flotante Hipótesis y
plantas, aparecen dos casillas que permiten especificar un límite superior y otro inferior para los valores representados. Las zonas cuyos esfuerzos o cuantías quedan fuera del rango especificado no cambian de gama de color y se representan con el tono indicado para los límites superior e inferior que se especifican en la ventana Leyenda.

También se puede seleccionar uno solo de los límites para localizar la superficie que está por encima del valor máximo o por debajo del valor mínimo, según se especifique uno u otro límite.

Estas opciones tienen aplicaciones como, por ejemplo, ver qué zonas de una losa necesitan refuerzos además del armado base, qué zonas cumplen con determinado refuerzo, etc.

Tensiones en el terreno

Es posible representar los isovalores de las tensiones del terreno para losas de cimentación. El programa permite consultar las tensiones máximas en cada punto y los valores de los despegues correspondientes a todas las combinaciones de tensiones del terreno. También se pueden representar las tensiones del terreno por hipótesis o por combinaciones.

Cuando se consultan las tensiones máximas, es posible especificar un límite mínimo de la tensión máxima para visualizar en pantalla las zonas de la losa de cimentación cuyas tensiones máximas sobrepasan el valor mínimo especificado. Esto es útil para ver si hay zonas con tensiones mayores a la admisible introduciendo como valor mínimo la tensión admisible del terreno.

Indicación del valor de la deformación con escala de colores

Se ha implementado una mejora en la representación de la deformada de la obra que consiste en visualizar los elementos estructurales (en sus posiciones deformadas) dibujados con un rango de colores en función de los desplazamientos a los que se ven sometidos en una hipótesis o en una combinación determinada. De esta manera, se percibe claramente la manera en la que se deforma tanto la estructura en conjunto como cada componente estructural.

Además de la información cualitativa que brindan los colores en pantalla, se muestra en la ventana Leyenda, la información cuantitativa de los rangos de desplazamientos que representan dichos colores.

El valor del desplazamiento representado en pantalla es el resultando vectorial de la tres componentes Dx, Dy y Dz.

Selección de plantas para visualización de su deformada

En la pestaña Deformada es posible seleccionar las plantas de las cuales se desea visualizar su deformada mediante la opción Selección de plantas que se encuentra en el nuevo menú Plantas. Esta opción es de utilidad cuando resulta conveniente consultar por separado la deformada de una determinada planta o conjunto de plantas.

En pilares de hormigón armado y para el caso de que la norma seleccionada lo obligue, se añade la comprobación de que los esfuerzos cortantes no superen el cortante que produciría el agotamiento por compresión oblicua del alma. En el caso de que sea necesaria armadura de cortante (estribos), se comprueba que ésta cumpla con las condiciones de separación de estribos en piezas con esfuerzos cortantes.

En el listado de errores de la obra se indica si existen pilares que no cumplen estas y otras comprobaciones, y se muestran en color rojo en pantalla.

Para editar los pilares con errores, utilice la opción Editar del menú Pilares en la pestaña Resultados. Una vez seleccionada la opción, pulse el botón izquierdo del ratón sobre el pilar del que desea consultar sus errores y se mostrará el diálogo Dimensionado de pilares. Si no se cumple la resistencia a esfuerzo cortante, aparecerá un botón con el código Qe en la columna de estado de este diálogo. Seleccionándolo, se muestra un detalle de la comprobación a cortante del pilar.

Si un pilar no cumple por la separación de estribos, deberá disminuir la separación de éstos y si no cumple por agotamiento por compresión oblicua podrá solucionarlo aumentando las dimensiones del pilar o mejorar la calidad del hormigón del mismo.

La opción Bloquear armaduras de pilares permite que se pueda volver a calcular la estructura conservando el armado de los pilares que se seleccionen.

Bloquear armaduras de pilares se ha concebido para no perder las modificaciones manuales de los armados de pilares aunque se calcule de nuevo la obra.

Una vez recalculada la obra, el programa efectúa en todos los pilares de la obra, incluso en los pilares bloqueados, todas las comprobaciones de la norma seleccionada, avisando de aquellos que no cumplen alguna comprobación y marcándolos en pantalla de color rojo.

El hecho de que aparezcan errores significativos en un pilar bloqueado, tras un nuevo cálculo de la obra, implica que los cambios efectuados en la obra después de bloquear sus armaduras, afectan sustancialmente al pilar, por lo que puede resultar conveniente rearmarlo.

Para rearmar un pilar puede optar por dos opciones, desbloquearlo y luego rearmarlo (pestaña Entrada de Vigas, menú Calcular > Rearmar pilares) o bien, mantenerlo bloqueado y utilizar la opción Redimensionar de la pestaña Resultados, menú Pilares >Editar.

Cuando se realizan modificaciones en la obra que implican un aumento o disminución del número de plantas de un pilar bloqueado, éste es desbloqueado automáticamente por el programa.

A diferencia de lo que sucede con los pórticos bloqueados, el programa realiza todas las comprobaciones de la norma en los pilares bloqueados. Por tanto, no es tan conflictivo que los cambios en la estructura, posteriores al bloqueo de las armaduras de pilares, sean importantes.

El bloqueo de pilares es una herramienta muy útil para diversas situaciones de proyecto, como puede ser el estudio de la variación de las armaduras de pilares en función de distintos coeficientes de empotramientos; distintos módulos de balasto, en obras con losa de cimentación; etc.

Esta nueva opción se aplica sólo a pilares de hormigón armado, ya que para pilares metálicos es posible conservar el perfil de un pilar, tras recalcular la obra, si no se activa la opción Dimensionar perfiles metálicos del cuadro de diálogo que aparece cuando se ejecuta el cálculo de la obra.

Esta opción permite al usuario bloquear o desbloquear un pilar (mediante su selección en planta con el puntero del ratón) o hacerlo seleccionando los pilares deseados mediante una ventana de captura.
