CYPECAD

Para considerar las exigencias del artículo 3.3.2 , apartado 3 del CTE DB SE-AE se implementa en el programa las excentricidades de ± 5 % para la acción del viento en cada dirección X e Y, creándose automáticamente 4 hipótesis de viento en cada dirección de análisis. Es decir, se crea:

  • Viento +X con excentricidad +5% de Ly
  • Viento +X con excentricidad -5% de Ly
  • Viento -X con excentricidad +5% de Ly
  • Viento -X con excentricidad -5% de Ly
  • Viento +Y con excentricidad +5% de Lx
  • Viento +Y con excentricidad -5% de Lx
  • Viento -Y con excentricidad +5% de Lx
  • Viento -Y con excentricidad -5% de Lx
Saber más
  • 2008.1.a

Información general

El módulo Escaleras de CYPECAD calcula y dimensiona las armaduras de losas de escaleras como elementos aislados de la estructura. Según la geometría, tipo y disposición de los apoyos y las cargas gravitatorias aplicadas, el programa determina las reacciones sobre la estructura principal, que se traducen en cargas lineales y superficiales (para los recrecidos) en las hipótesis de carga permanente y sobrecarga de uso.

El programa resuelve núcleos de escaleras cuyos tramos entre plantas estén formados por tiros (paralelos u ortogonales entre sí) de los siguientes tipos:

  • Un tiro recto Un tiro recto
  • Dos tiros rectos con meseta de media vuelta Dos tiros rectos con meseta de media vuelta
  • Tres tiros rectos con mesetas de cuarto de vuelta Tres tiros rectos con mesetas de cuarto de vuelta
  • Dos tiros rectos con meseta de cuarto de vuelta Dos tiros rectos con meseta de cuarto de vuelta
  • Dos tiros rectos consecutivos con meseta intermedia Dos tiros rectos consecutivos con meseta intermedia
  • “n” tiros rectos con mesetas de media vuelta “n” tiros rectos con mesetas de media vuelta
  • “n” tiros rectos con mesetas de cuarto de vuelta “n” tiros rectos con mesetas de cuarto de vuelta

En CYPECAD se entiende por núcleo de escaleras el conjunto de tramos de escaleras entre plantas que definen la circulación vertical de una determinada zona de un edificio. Se entiende por tiro la parte inclinada de una escalera formada por una sucesión continua de peldaños que salvan el desnivel entre dos planos horizontales. Se llama meseta, rellano o descansillo al plano horizontal intermedio entre dos tiros consecutivos.

Introducción de datos

Un núcleo de escaleras se define indicando los datos comunes al núcleo (ámbito, huella, contrahuella, giro, formación del último escalón, material del peldañeado, cargas de barandillas, carga del solado y sobrecarga de uso) y los particulares de cada tramo.

La selección del peldañeado (hormigonado con la losa o realizado con ladrillo) son las dos formas más habituales de realizarlo, e influye en el cálculo de las cargas permanentes aplicadas a la escalera y en la medición del hormigón empleado en su construcción.

Los tramos de escaleras son las fracciones del núcleo de escaleras que van de una planta a otra y pueden estar compuestos por uno o varios tiros. Las características que se definen en los tramos pueden ser diferentes para cada uno de ellos (canto de la losa, desnivel del arranque, recrecido inicial, disposición de tiros y mesetas, número de escalones de cada tiro, ancho del ojo de la escalera, recrecido en mesetas, definición de los apoyos de las mesetas).

Posicionamiento en la estructura

El usuario tan sólo debe indicar el arranque del primer tramo y un punto de paso del eje de su primer tiro para posicionar el núcleo de escaleras en la estructura. CYPECAD introducirá el núcleo con todos los tramos en las correspondientes plantas.

Para ayudar a situar estos dos puntos, se pueden utilizar las capturas a DXF o DWG.

Opciones y herramientas que facilitan la introducción de datos

El módulo Escaleras de CYPECAD, dispone de diversas herramientas de edición (editar, borrar, mover, girar) y herramientas que facilitan la introducción de los núcleos de escaleras en una estructura.

Es posible copiar los datos de otros núcleos de escaleras de la misma obra para modificarlos e introducir núcleos nuevos. El programa dispone de tipologías de tramos de escaleras predefinidos que pueden ser utilizados en el núcleo que desea definir el usuario con pequeños cambios. También se pueden copiar tramos dentro de un mismo núcleo de escaleras y existe una biblioteca de tipologías de tramos de escaleras que puede ser ampliada con datos del usuario para ser utilizados en otras obras.

Cálculo, resultados, listados y planos

El programa calcula las escaleras en forma aislada y por el método de los elementos finitos, considerando las dos hipótesis habituales para el cálculo de escaleras: cargas permanentes y sobrecarga de uso.

CYPECAD muestra en pantalla el armado de cada uno de los tramos que componen el núcleo de escaleras. También es posible consultar, en una vista tridimensional, los desplazamientos, esfuerzos, y ver la deformada de cada tramo.

El programa calcula todos los núcleos de escaleras cuando se calcula la obra, para así aplicar a la estructura principal sus reacciones. Por lo tanto, lo primero que calcula el programa son las escaleras.

El usuario también puede calcular cada núcleo de escaleras individualmente. Para esto basta con solicitar al programa que muestre sus armados, esfuerzos o desplazamientos. Si la obra no está calculada o si se han realizado cambios tras el último cálculo, el programa calculará el núcleo seleccionado.

El programa avisa al usuario si este efectúa cambios en un núcleo de escaleras una vez calculada la obra y estos cambios afectan al valor de las reacciones, ya será necesario realizar un recálculo de la obra para tener en cuenta las nuevas reacciones.

También se pueden obtener listados de escaleras que indican los datos generales de todos los núcleos de la obra (materiales y norma utilizada) y los datos comunes (geometrías, acciones, etc.) y particulares (reacciones sobre la estructura principal, armaduras, cuantías y esfuerzos resultantes en cada sección de los tramos) de los tramos de cada uno de los núcleos.

En los planos obtenidos por el programa se muestra toda la información necesaria para definir el despiece de las escaleras: secciones longitudinales y transversales, tablas de características de cada tramo con sus datos geométricos, cargas y materiales. También se incluyen los cuadros de medición de armaduras (por núcleos, tramos y resúmenes totales de acero).

Configuración del módulo escaleras (materiales, tablas de armado y opciones de cálculo)

El hormigón que se emplea en los núcleos de escaleras es el mismo que el seleccionado para forjados, aunque el tipo de acero empleado en su armado puede ser específico de estas. El programa dispone de dos tablas de armados (longitudinal y transversal) exclusiva para escaleras que el usuario puede configurar a su gusto.

Se pueden configurar una serie de opciones de cálculo que permiten obtener armados de acuerdo con las preferencias de cada usuario. Es posible:

  • Igualar armadura superior e inferior.
  • Dimensionar la armadura superior e inferior con separaciones múltiplo entre sí.
  • Igualar la armadura de todas las secciones.
  • Indicar la longitud disponible para anclar en el forjado, el recubrimiento geométrico de las armaduras y el canto de la cimentación.
Saber más
  • 2008.1.a
  • Se pueden introducir aceros lisos para los pernos de las placas de anclaje (S235, S275 y S355), además de los corrugados B-400S y B-500S.
Saber más
  • 2007.1.m
  • Cuando un Perfil en I con platabandas laterales no cumple, la tensión que se muestra se ha obtenido teniendo en cuenta las platabandas laterales, aunque tenga activada la comprobación de pandeo lateral.
  • Con la norma CIRSOC los ganchos en muros o pantallas (armado transversal) no se colocan si el diámetro de las barras verticales es menor de 14 mm, y su recubrimiento mayor que dos veces el diámetro de las barras verticales.
Saber más
  • 2007.1.l
  • Se ha mejorado el cálculo de las vigas mixtas.
  • Después de efectuar un cambio en las plantillas DXF o DWG, estas se actualizan automáticamente sin necesidad de cambiar a otra pestaña de trabajo.
  • La tabla de datos de viento según CTE, del listado de datos de obra, se actualiza automáticamente cuando se cambia de sistema de unidades.
  • En los planos, y en la edición de correas de atado que llegan a pilares embebidos en muros, aparecen la zapata y la referencia del muro.
  • Cuando se acota una distancia pequeña, aparecen las dos líneas de referencia en el plano de replanteo.
  • Se pueden realizar cambios en los efectos de segundo orden de sismo o viento tanto en el menú “Obra > Datos generales” de la solapa “Entrada de pilares” como en el mismo menú de la solapa “Entrada de vigas”.
Saber más
  • 2007.1.k
  • Se optimiza la gestión de capas en las plantillas DXF y DWG.
  • El programa genera nudos dinámicos en aquellos pilares a los que solamente les llegan conexiones de estructuras 3D o vigas inclinadas.
  • Se mejora la representación de los puntos intermedios en las esquinas de la malla de las losas, durante la consulta de isovalores en grupos con más de una planta.
  • En los diálogos de sismo dinámico, el número de modos de vibración se ha aumentado a 100.
  • El nombre del pórtico aparece reflejado en los listados de armados de vigas.
  • Se considera el arriostramiento de los muros de hormigón sobre los de bloque en todos los casos.
  • Se ha mejorado la igualación de negativos de forjados de viguetas dobles en determinadas situaciones tal y como sucede con el resto de casos.
  • Las referencias y las dimensiones de pilares se generan en los planos en dos capas diferentes.
Saber más
  • 2007.1.j
  • Se mejora la presentación gráfica de las líneas de distribución de los armados para forjados de losa maciza.
Saber más
  • 2007.1.g
  • Se pueden activar y desactivar las capas de los DXF/DWG sin problema alguno.
  • Al exportar una Vista 3D a DXF o DWG, cada elemento está en una capa.
  • En la importación de DXF/DWG, se ha mejorado la lectura de arcos de elipses.
  • Se han implementado las combinaciones de Chile con sismo 1,4 x (PP + Q +/- sismo).

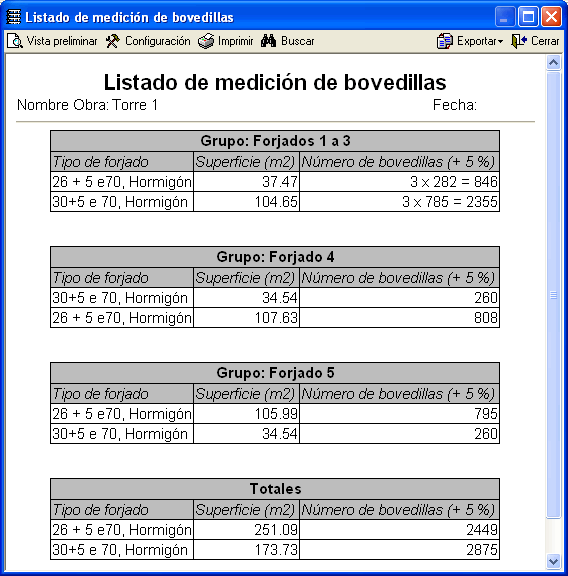

  • Los forjados de viguetas genéricas se crean por defecto con el ancho del nervio de 12 cm y el del entreeje de 72 cm.
  • El dibujo de los puntos fijos de los pilares se realiza correctamente.
  • Cuando se modifica el armado de un pilar y no verifica cortante, en el diálogo sólo aparece el botón de la columna de estado.
  • Los bloques que se generan en los planos tienen un nombre que no se puede repetir, para evitar así que se machaquen bloques con el mismo nombre al importar varios dibujos en el programa de CAD.
  • Se pueden introducir conexiones de estructuras 3D, en arranques sin vinculación.
Saber más
  • 2007.1.f
  • Si se introducen cargas en las hipótesis de viento automático, las cargas no se ven afectadas por los coeficientes de viento según dirección.
  • En los planos de replanteo los puntos fijos de medianería o esquina se giran con el pilar. Si el pilar tiene un ángulo distinto de cero, el esquema del punto fijo acompaña al pilar, además el tamaño ha aumentado.
  • Al rearmar pórticos con cambios, se rearman sólo los últimos cambios desde el último redimensionamiento.
Saber más
  • 2007.1.e
  • Se permite introducir tensiones admisibles con decimales en losas de cimentación y en la cimentación de muros, al igual que en vigas de cimentación.

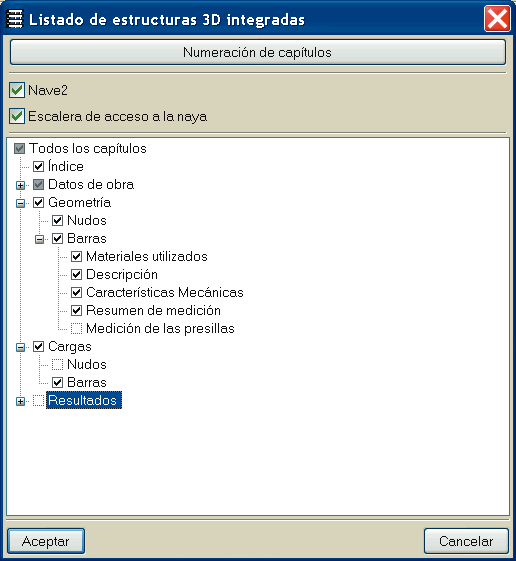

  • La numeración de las estructuras 3D se hace correlativa dentro de cada obra.
  • Se puede imprimir la vista actual de la obra sin ningún problema.
  • En las placas de anclaje, la separación mínima entre pernos y la separación mínima pernos-borde se realiza según el art. 8.5.1 de CTE DB SE-A.
  • Se dibujan los puntos fijos de los  pilares como bloques.
  • Se activan o desactivan las vistas de DXF con la tecla de función F4.
  • La tabla de los coeficientes de presión y succión del viento según el CTE se muestra correctamente.
Saber más
  • 2007.1.c
  • El programa permite en la opción Datos Paño localizar el paño tecleando el número del paño.
  • Si se introducen muros de bloques, es posible seleccionar correctamente los fabricantes.
  • Se permite seleccionar correctamente el armado base de los forjados.
  • En el listado de distorsiones de pilares se diferencia entre combinaciones sísmicas y no sísmicas.
  • Al cambiar de la norma EHE a EHE-CTE se  conservan las tablas de armado y los materiales seleccionados.
Saber más
  • 2007.1.b

A partir de la versión 2007.1.a, los programas de CYPE Ingenieros que importan ficheros de dibujo (CYPECAD, Metal 3D, Arquímedes, Infraestructuras urbanas, Instalaciones de edificios, Cypelec y Marcos) podrán leer ficheros de dibujo en el formato DWF de Autodesk®.

DWF es el acrónimo inglés de Design Web Format™. Se trata de un formato de archivo abierto y seguro que Autodesk® ha desarrollado específicamente para compartir datos de diseño de ingeniería. Los archivos DWF están muy comprimidos, por lo que son mucho más pequeños y rápidos de transmitir que los dibujos CAD habituales. Los archivos DWF no sustituyen a los formatos CAD nativos como DWG ni permiten editar los datos dentro del archivo.

Saber más
  • 2007.1.a
