Bibliotecas de elementos

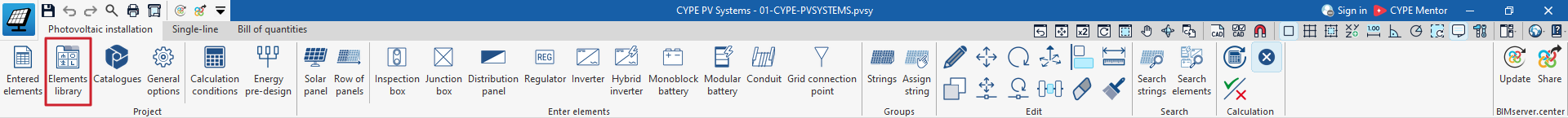

La opción "Bibliotecas de elementos", dentro del bloque "Proyecto" de la barra de herramientas superior de la pestaña "Instalación fotovoltaica", permite gestionar las bibliotecas de elementos, en las que se pueden definir las propiedades de los equipos que se van a utilizar en la instalación.
El programa dispone de bibliotecas de los siguientes elementos:
- paneles solares;
- arquetas;
- cajas de conexión;
- cuadros eléctricos;
- reguladores;
- inversores;
- inversores híbridos;
- baterías monoblock;
- y baterías modulares.
Cada una de estas bibliotecas muestra una lista con los tipos de elementos disponibles. La barra de herramientas superior ofrece opciones para añadir, editar, copiar, borrar y reordenar los tipos de elementos en la lista, así como para exportar o importar los tipos a ficheros .bibgen en disco.
A continuación se detallan los datos introducidos en cada tipo de elemento:
Paneles solares

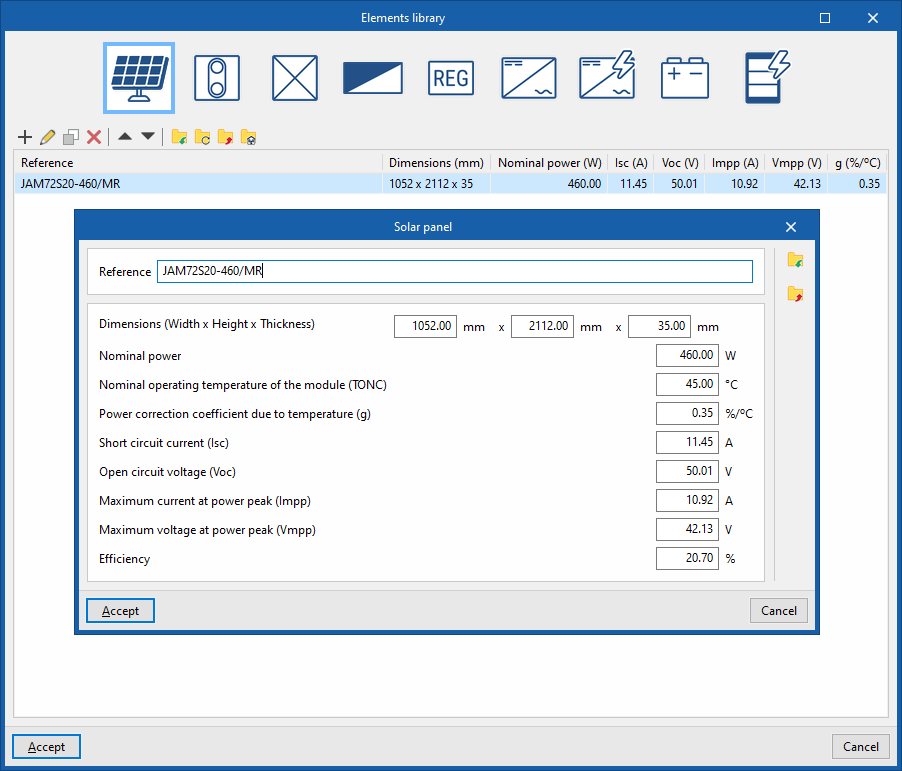

Permite definir la lista de tipos de paneles solares disponibles. En cada tipo de panel solar se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Altura x Espesor), mm
- Potencia nominal, W
- Temperatura de operación nominal del módulo (TONC), ºC
- Coeficiente de corrección de la potencia por temperatura (g), %/ºC
- Intensidad de cortocircuito (Isc), A
- Voltaje en vacío (Voc), V
- Intensidad máxima en el pico de potencia (Impp), A
- Voltaje máximo en el pico de potencia (Vmpp), V
- Eficiencia, %
Arquetas

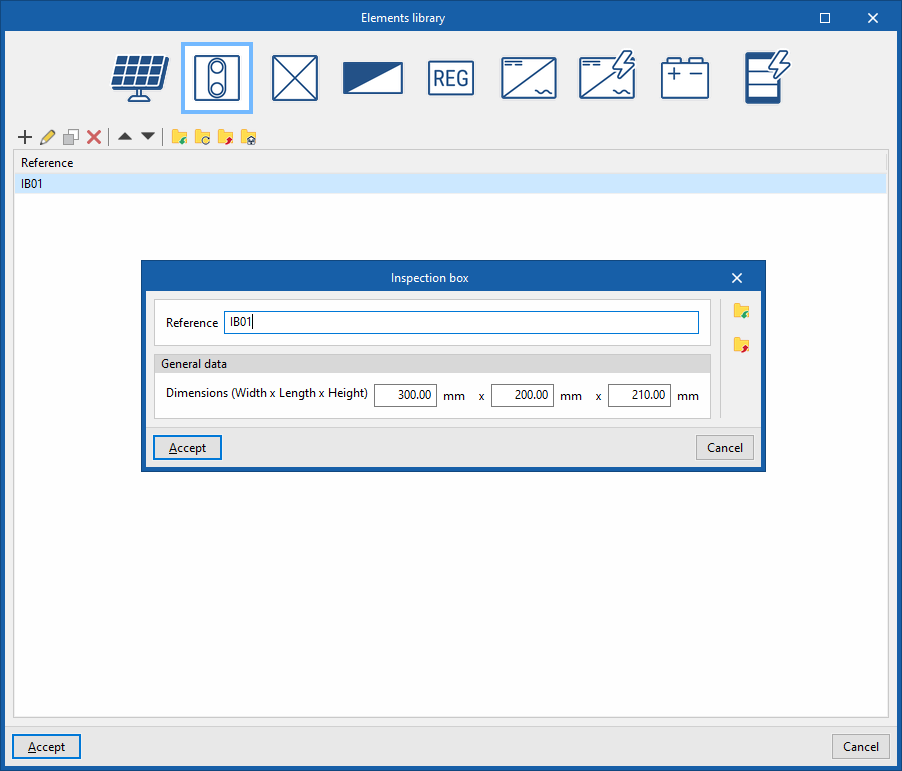

Permite definir la lista de tipos de arquetas disponibles. En cada tipo de arqueta se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Longitud x Altura), mm
Cajas de conexión

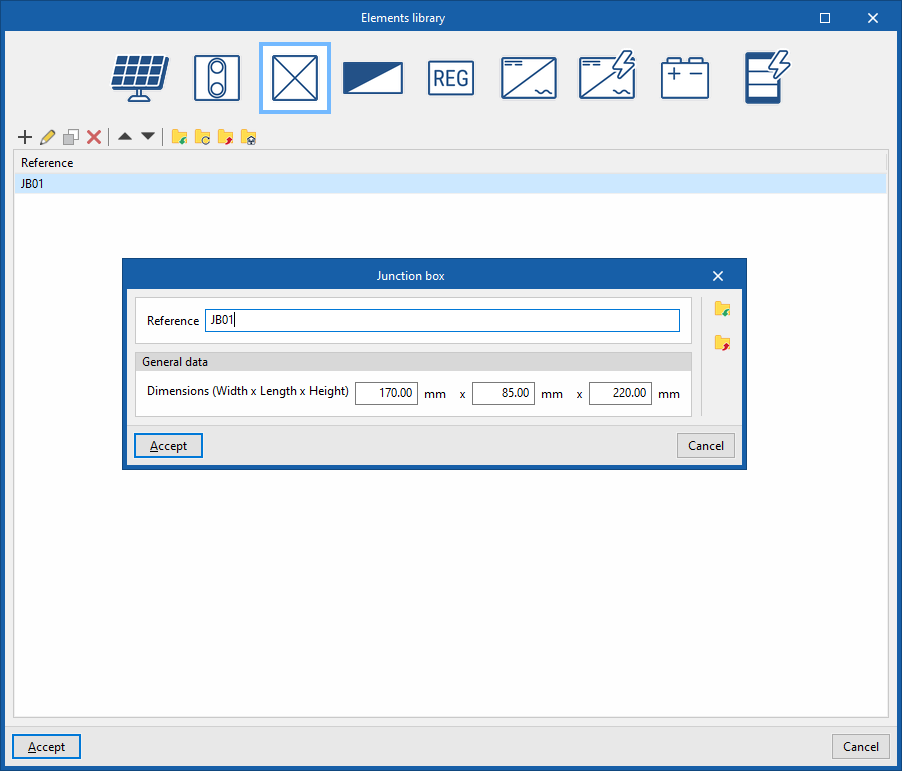

Permite definir la lista de tipos de cajas de conexión disponibles. En cada tipo de caja de conexión se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Longitud x Altura), mm

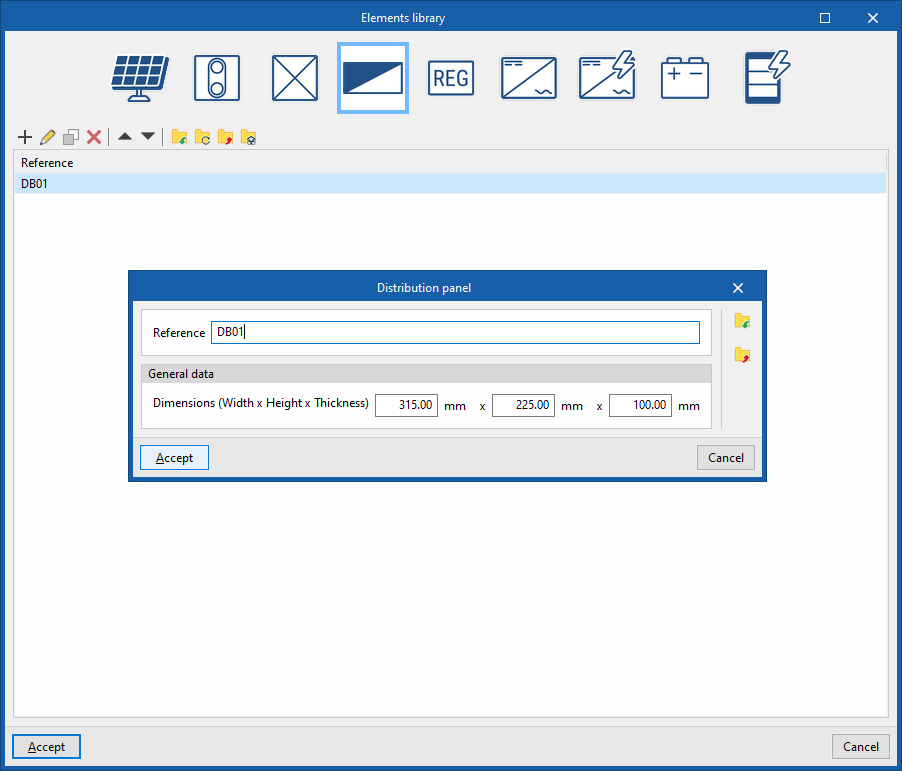

Cuadros eléctricos
Permite definir la lista de tipos de cuadros eléctricos disponibles. En cada tipo de cuadro eléctrico se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Altura x Espesor), mm
Reguladores

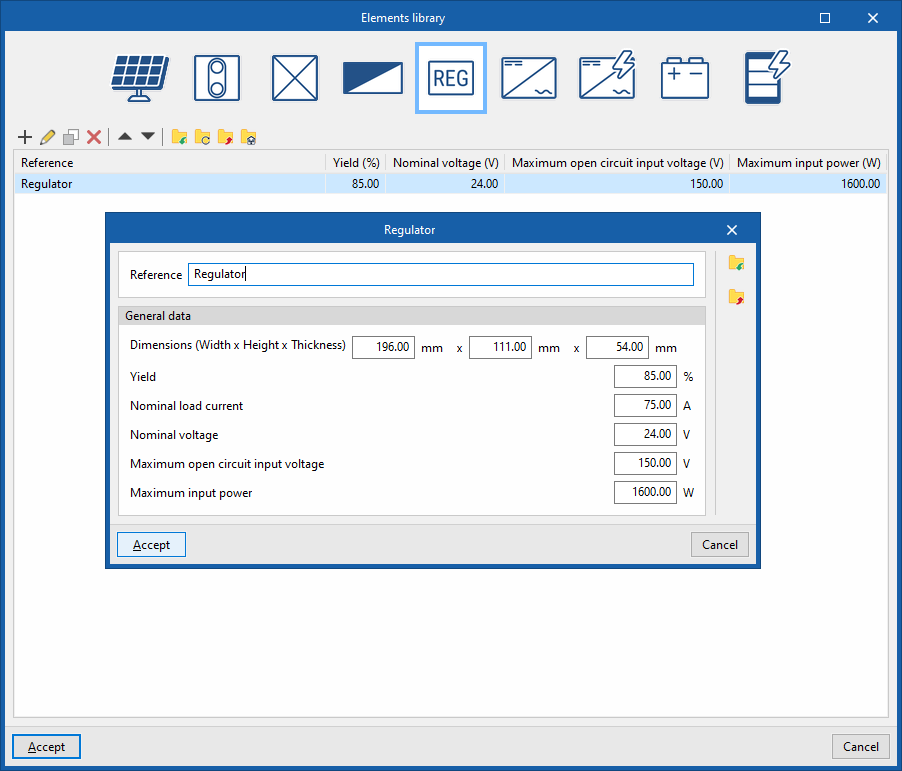

Permite definir la lista de tipos de reguladores disponibles. En cada tipo de regulador se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Altura x Espesor), mm
- Rendimiento, %
- Intensidad de carga nominal, A
- Tensión nominal, V
- Voltaje de circuito abierto de entrada máximo, V
- Potencia de entrada máxima, W
Inversores

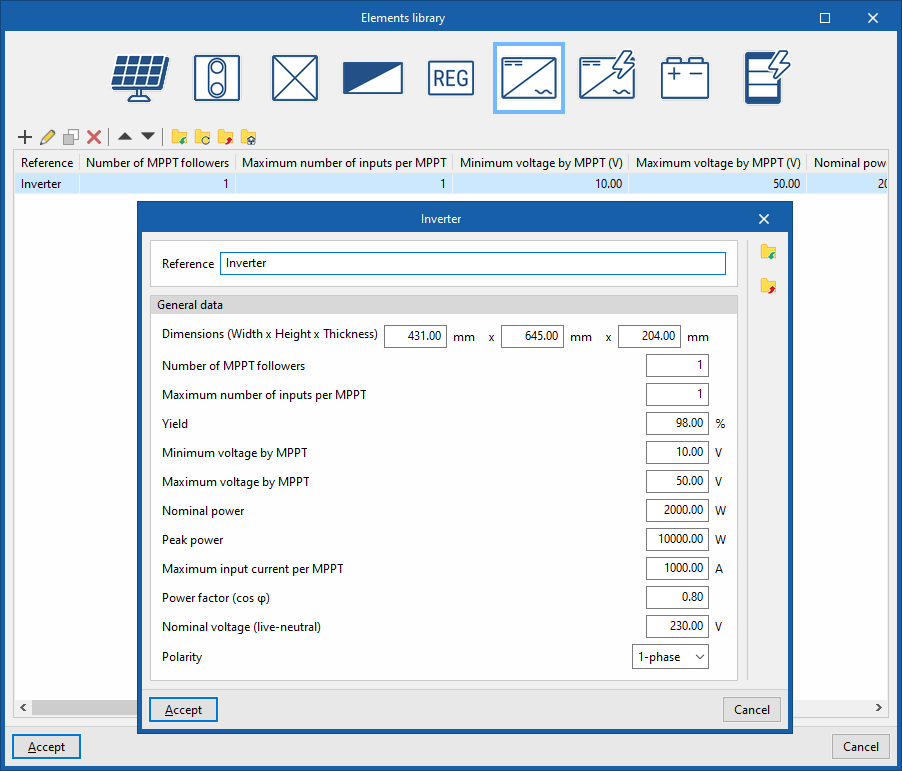

Permite definir la lista de tipos de inversores disponibles. En cada tipo de inversor se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Altura x Espesor), mm
- Número de seguidores MPPT
- Número máximo de entradas por MPPT
- Rendimiento, %
- Voltaje mínimo por MPPT, V
- Voltaje máximo por MPPT, V
- Potencia nominal, W
- Potencia pico, W
- Intensidad máxima de entrada por MPPT, A
- Factor de potencia (cos φ)
- Tensión nominal (fase-neutro), V
- Polaridad (Monofásica / Trifásica)
Inversores híbridos

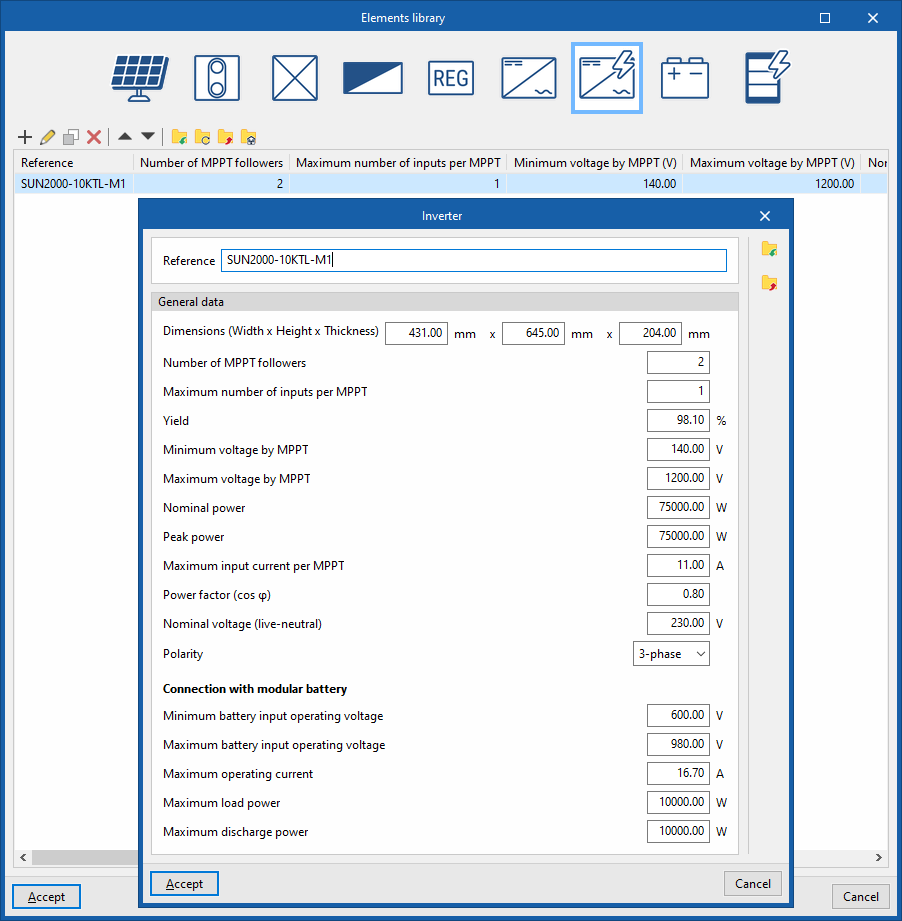

Permite definir la lista de tipos de inversores híbridos disponibles. En cada tipo de inversor híbrido se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Altura x Espesor), mm
- Número de seguidores MPPT
- Numero máximo de entradas por MPPT
- Rendimiento, %
- Voltaje mínimo por MPPT, V
- Voltaje máximo por MPPT, V
- Potencia nominal, W
- Potencia pico, W
- Intensidad máxima de entrada por MPPT, A
- Factor de potencia (cos φ)
- Tensión nominal (fase-neutro), V
- Polaridad (Monofásica / Trifásica)
- Conexión con batería modular:
- Voltaje de operación de entrada a la batería mínimo, V
- Voltaje de operación de entrada a la batería máximo, V
- Intensidad de operación máxima, A
- Potencia de carga máxima, W
- Potencia de descarga máxima, W

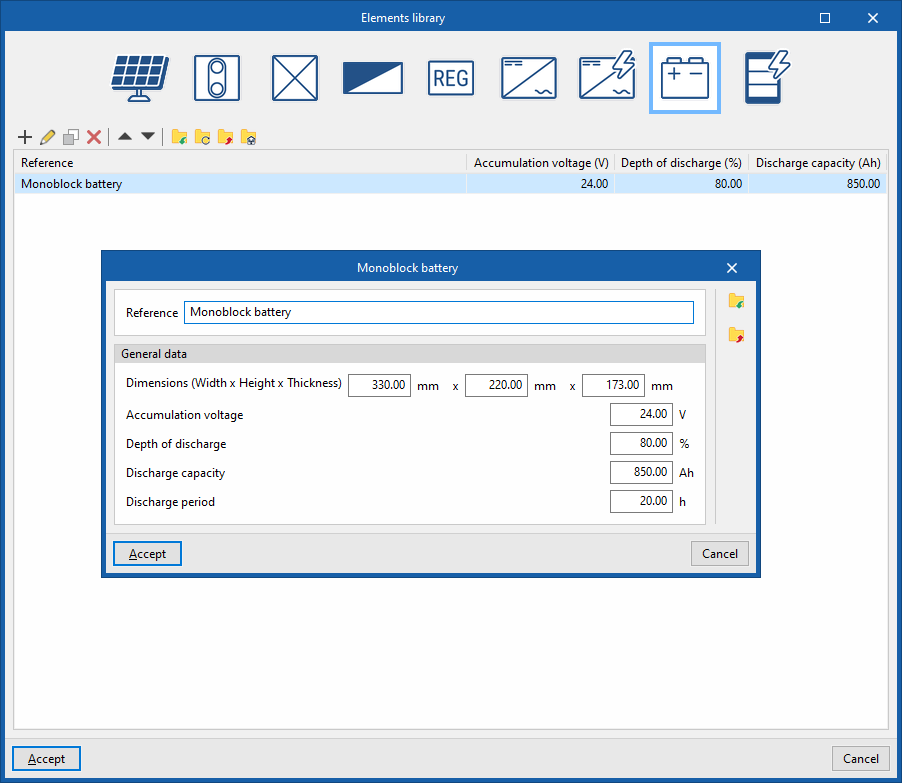

Baterías monoblock
Permite definir la lista de tipos de baterías monoblock disponibles. En cada tipo de batería monoblock se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Altura x Espesor), mm
- Voltaje de acumulación, V
- Profundidad de descarga, %
- Capacidad de descarga, Ah
- Tiempo de descarga, h
Baterías modulares

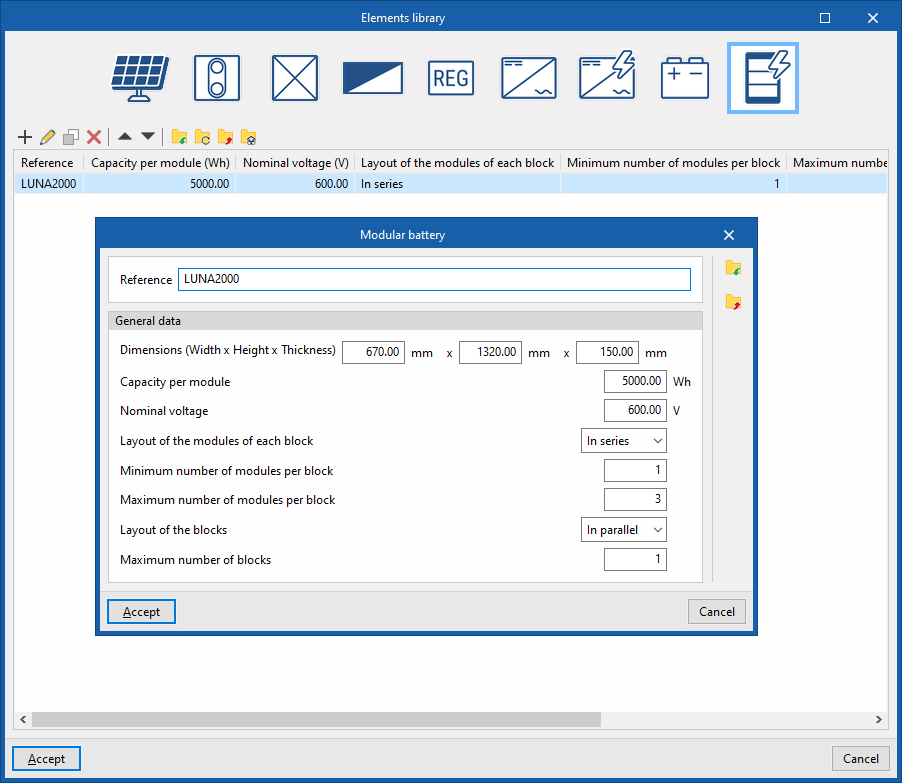

Permite definir la lista de tipos de baterías modulares disponibles. En cada tipo de batería modular se configuran los siguientes parámetros:
- Referencia
- Dimensiones (Anchura x Altura x Espesor), mm
- Capacidad por módulo, Wh
- Tensión nominal, V
- Disposición de los módulos de cada bloque (En serie / En paralelo)
- Número mínimo de módulos por bloque
- Número máximo de módulos por bloque
- Disposición de los bloques (En serie / En paralelo)
- Número máximo de bloques
