Predimensionado energético

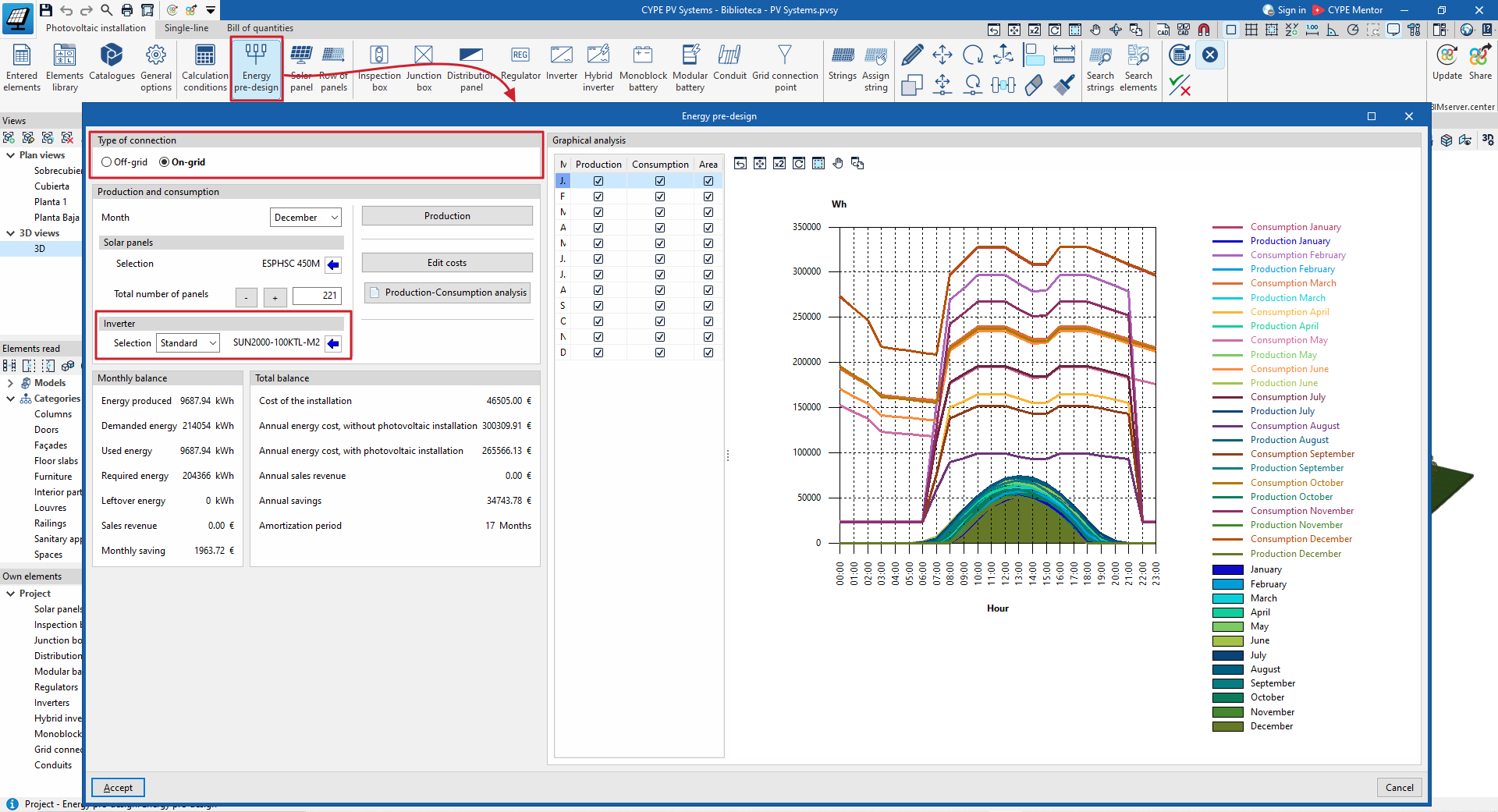

La opción "Predimensionado energético", dentro del bloque "Proyecto" de la barra de herramientas superior de la pestaña "Instalación fotovoltaica", permite acceder a una herramienta integrada que permite estimar el número de módulos fotovoltaicos necesarios para la futura instalación.
Para ello, es necesario introducir los datos de consumo eléctrico, estimado o real, y de producción de los paneles, así como otros datos de la instalación.
Esta herramienta puede utilizarse antes de introducir los elementos en el modelo definitivo, permitiendo al usuario obtener una estimación preliminar del tamaño de la instalación. Asimismo, los resultados obtenidos mediante esta herramienta son independientes de los elementos dibujados en el modelo.
Introducción de datos
Los pasos para introducir los datos necesarios para efectuar el predimensionado energético de la instalación son los siguientes:
Configuración de valores

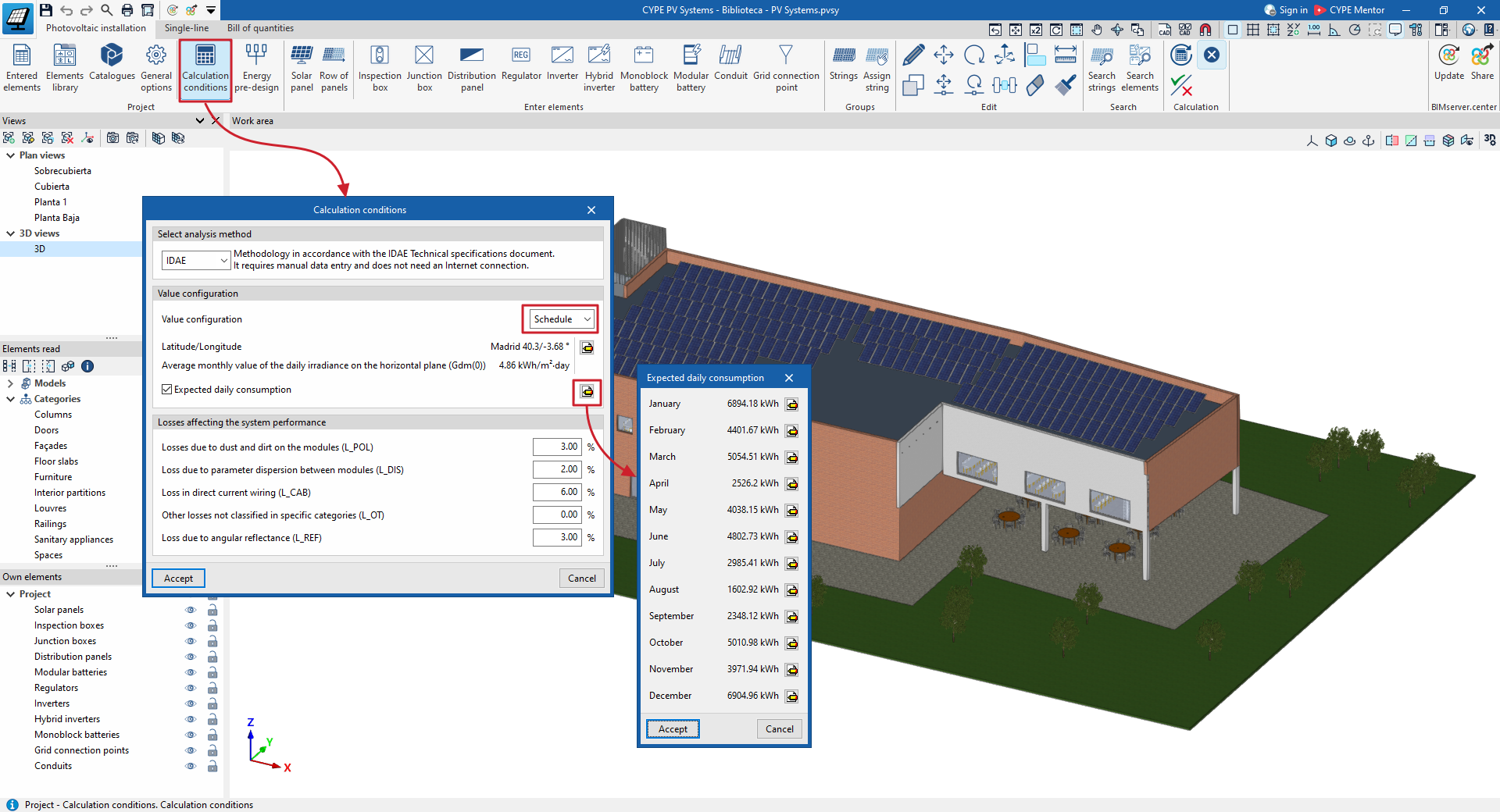

En primer lugar, dentro de la opción "Condiciones de cálculo" de la interfaz general del programa, en "Configuración de valores" se debe definir si el cálculo, y también el predimensionado energético, se realiza con valores hora a hora en un día de cada mes (opción "Horario") o con valores diarios definidos para cada uno de los meses del año (opción "Mensual").
Definición del consumo
También dentro de "Condiciones de cálculo", en "Consumo diario previsto", se requiere que se faciliten los datos del consumo previsto. Este consumo puede ser estimado o real, obtenido a partir de los datos facilitados por la compañía eléctrica.
El consumo definido puede ser horario (consumo hora a hora en un día de cada uno de los meses del año), o mensual (consumo total en cada mes del año), dependiendo de la selección realizada en "Configuración de valores".
Después, en la ventana de la herramienta "Predimensionado energético" se introducen el resto de datos:
Definición del tipo de instalación
En el apartado "Tipo de conexión", se selecciona si la instalación está "Aislada de la red" o si está "Conectada a la red".
Después, en el apartado "Producción y consumo", en "Inversor" se selecciona si es "Estándar" o "Híbrido".
En este último caso, se define la "Autonomía" o la "Energía sobrante" en la "Batería modular".
La introducción de los datos anteriores permite seleccionar el tipo de instalación. Así, pueden seleccionarse las siguientes combinaciones:
- Instalación aislada de la red con baterías monoblock
Se selecciona "Aislada de la red" en "Tipo de conexión", y un "Inversor" de tipo "Estándar". Se debe seleccionar el tipo de "Batería monoblock", introducir su "Autonomía", e indicar el "Número de baterías en serie" y el "Número de ramas en paralelo", que pueden controlarse también pulsando los botones "+" y "-". También se selecciona el tipo de "Regulador".
- Instalación aislada de la red con baterías modulares
Se selecciona "Aislada de la red" en "Tipo de conexión", y un "Inversor" de tipo "Híbrido". Se debe seleccionar el tipo de "Batería modular", introducir su "Autonomía", e indicar el "Número total de módulos", que puede controlarse también pulsando los botones "+" y "-".
- Instalación conectada a la red sin almacenamiento
Se selecciona "Conectada a la red" en "Tipo de conexión", y un "Inversor" de tipo "Estándar", desactivando la opción "Batería modular".
- Instalación conectada a la red con acumulación y autonomía
Se selecciona "Conectada a la red" en "Tipo de conexión", un "Inversor" de tipo "Híbrido", y "Autonomía" en "Batería modular". Se debe seleccionar el tipo de "Batería modular", introducir su "Autonomía", e indicar el "Número total de módulos", que puede controlarse también pulsando los botones "+" y "-".
- Instalación conectada a la red con acumulación de energía sobrante
Se selecciona "Conectada a la red" en "Tipo de conexión", y un "Inversor" de tipo "Estándar", y "Energía sobrante" en "Batería modular". Se debe seleccionar el tipo de "Batería modular", introducir su "Energía sobrante", e indicar el "Número total de módulos", que puede controlarse también pulsando los botones "+" y "-".
Definición de la producción
Más adelante, en el apartado "Producción y consumo", en primer lugar se selecciona el "Mes" en el desplegable. Este mes será para el cual se defina la "Producción" (si se está trabajando con valores horarios) y para el que se muestre el "Balance mensual" en la parte inferior.

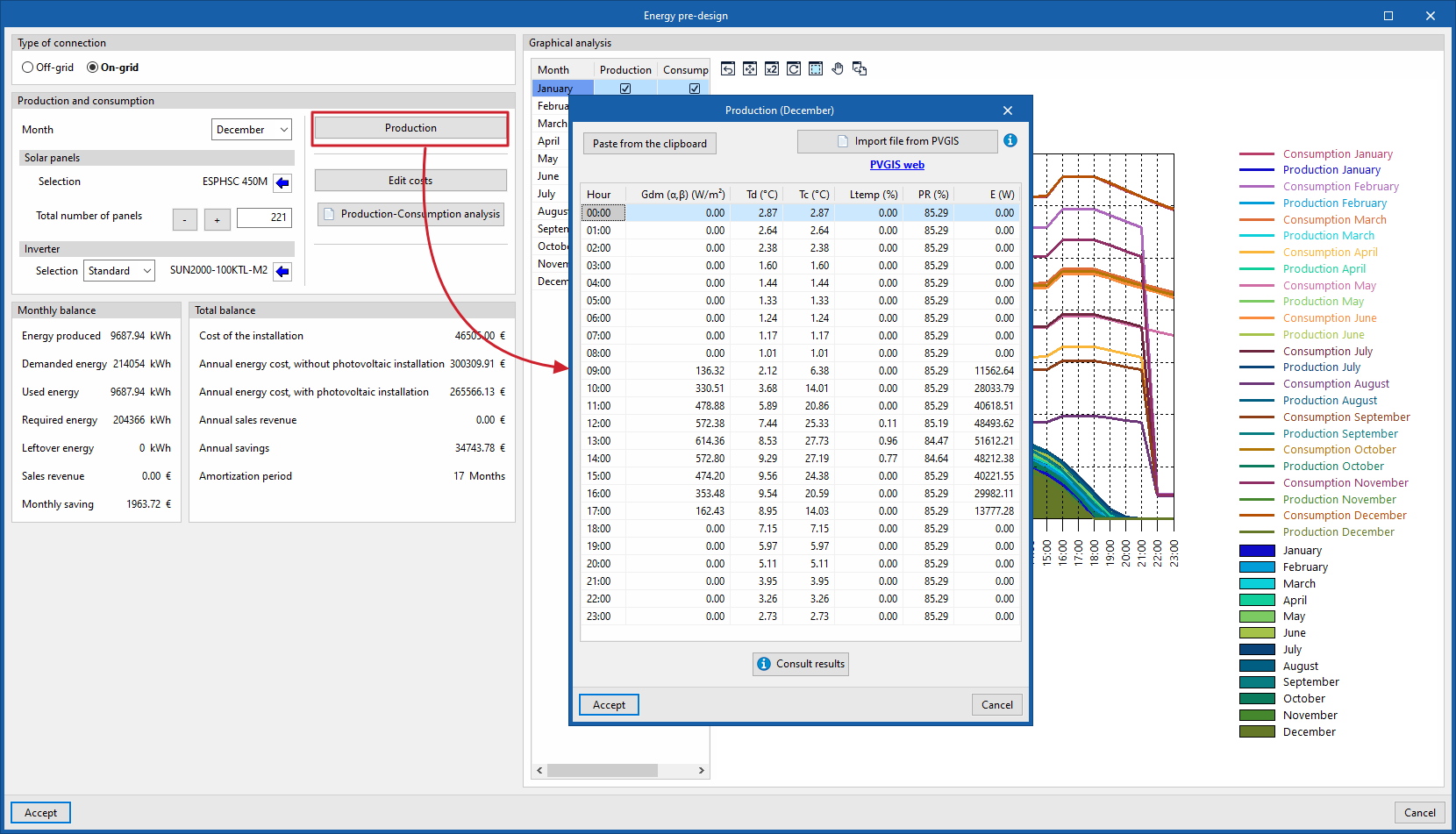

Pulsando el botón "Producción" se abre una ventana donde se deben definir los siguientes datos de irradiación del emplazamiento, teniendo en cuenta la orientación e inclinación de los paneles fotovoltaicos:
- En caso de un predimensionado energético con valores horarios, se debe introducir, para cada hora del día (y para el "Mes" elegido en el desplegable mencionado anteriormente):
- el valor de irradiancia ("Gdm(α,β)" [en W/m2]),
- la temperatura ambiente, "Td",
- la temperatura de las células solares, "Tc",
- el porcentaje de pérdidas por temperatura, "Ltemp",
- el porcentaje de rendimiento energético, "PR",
- y la energía producida, "E".

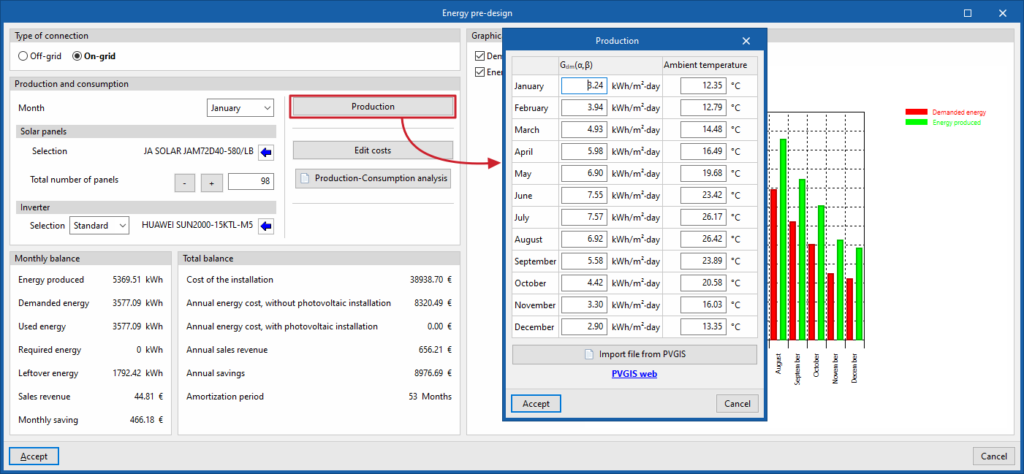

- En caso de un predimensionado energético con valores mensuales, se debe introducir, para cada mes del año:
- el valor de irradiación diaria ("Gdm(α,β)" [en kWh/m2·día]),
- y la "Temperatura ambiente".
Estos datos pueden ser introducidos manualmente o proporcionados por diversas fuentes, como el PVGIS (Photovoltaic Geographical Information System). Puede consultar el método de generación e importación de datos de PVGIS en el programa en este enlace.

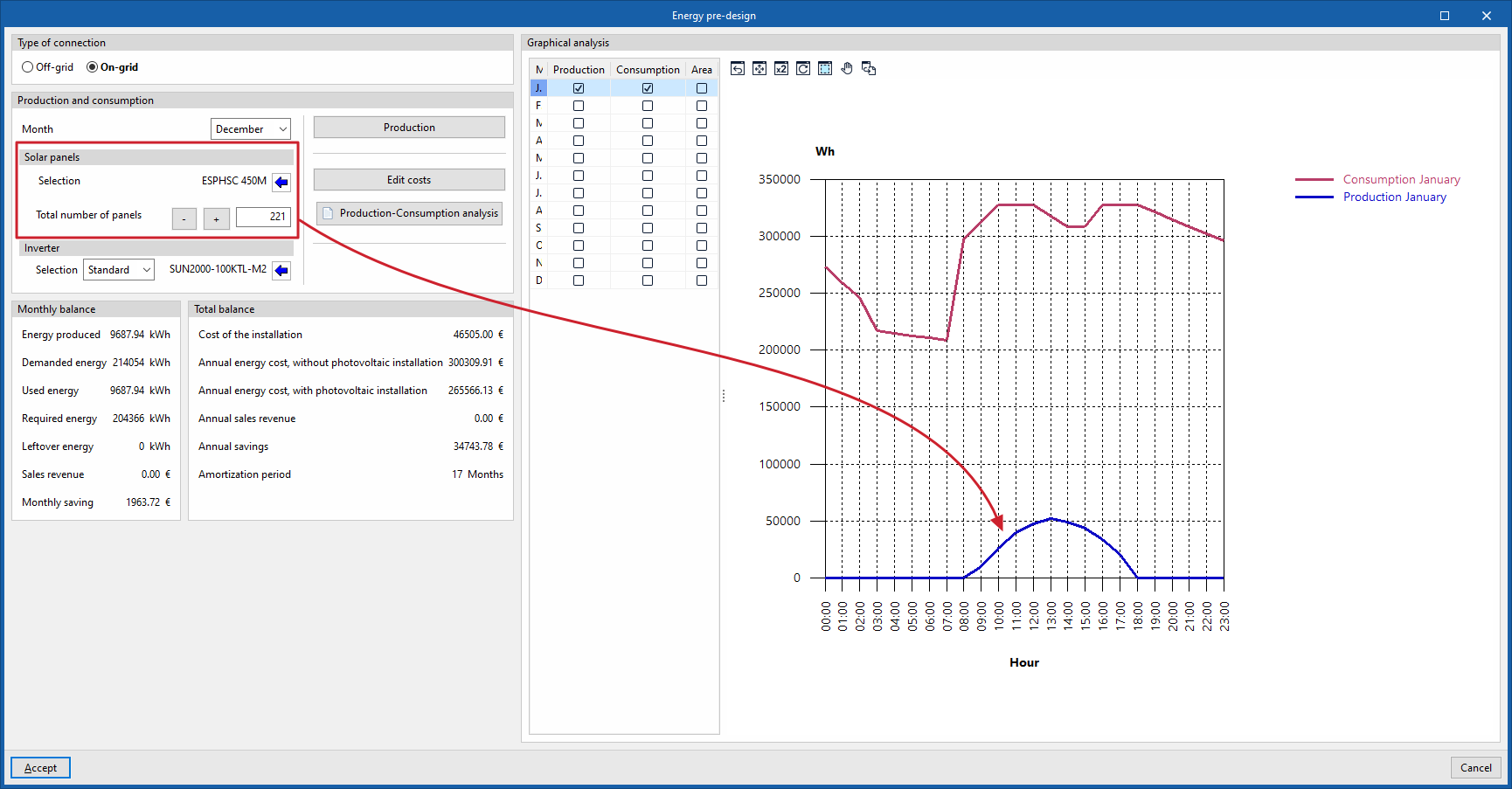

En "Paneles solares" se realiza la "Selección" del tipo de panel a partir de los definidos en la biblioteca, y se introduce el "Número de paneles", que puede controlarse también pulsando los botones "+" y "-".
Estos controles permiten ajustar la curva de producción visible en el "Análisis gráfico" a la derecha, de forma que pueda comparsese con la curva de consumo. De esta forma es posible estimar de forma sencilla el número de paneles necesario.

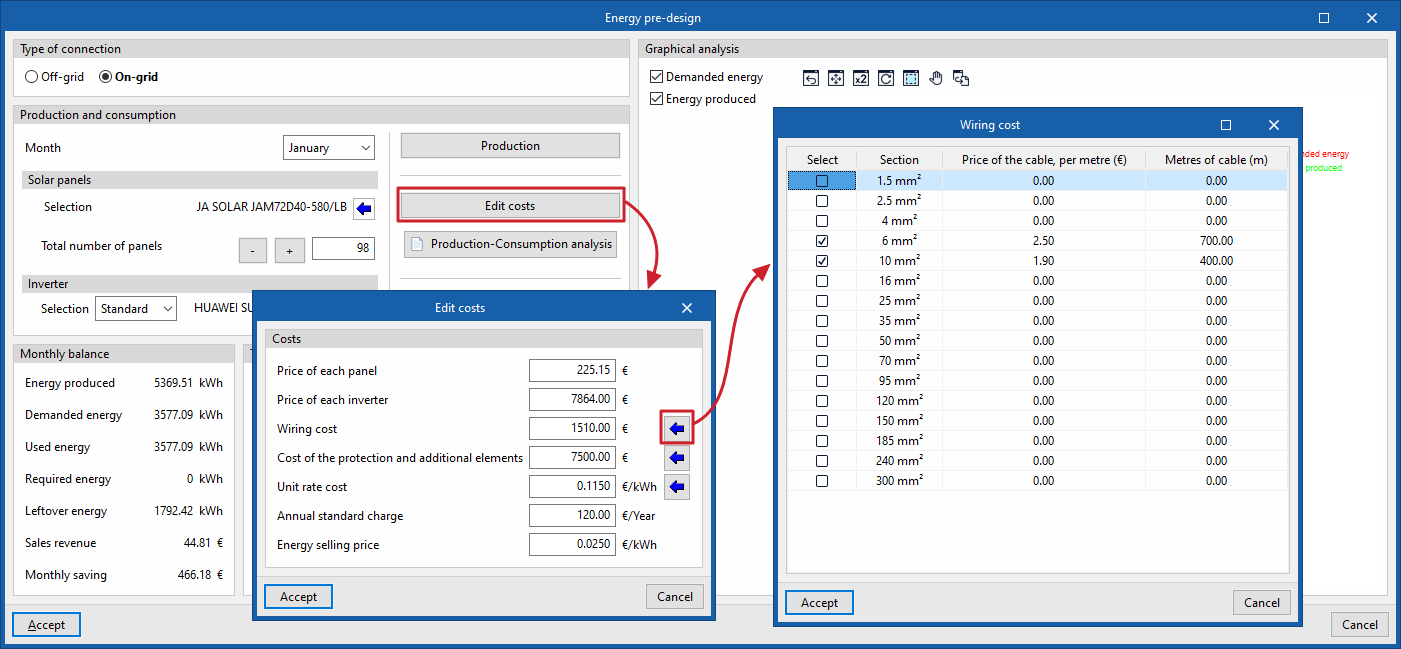

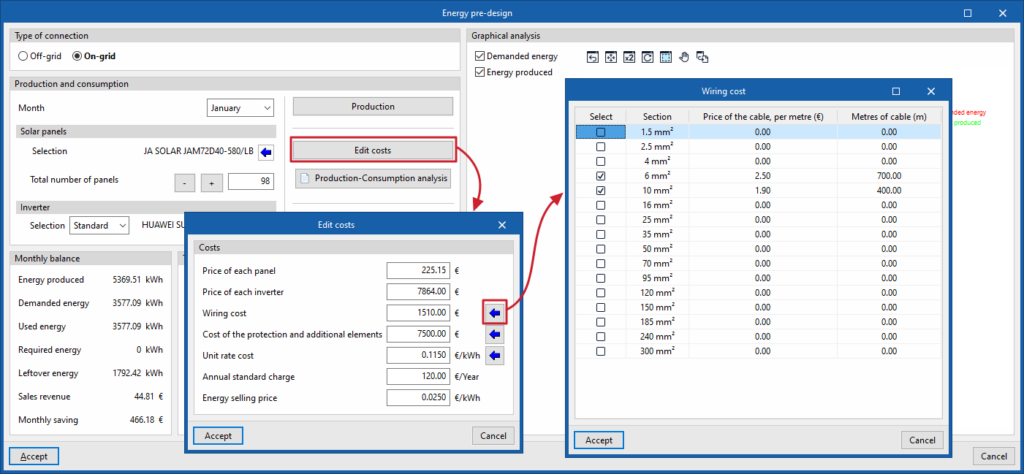

Edición de costes
El botón "Edición de costes" permite introducir los siguientes datos que permiten al programa realizar una serie de cálculos y estimaciones económicas en el predimensionado:
- Precio de cada panel
- Precio de cada inversor
- Precio de cada módulo
- Coste del cableado
Se puede definir introduciendo el "Precio del cable, por metro" y los "Metros de cable", para cada "Sección". - Coste de las protecciones y elementos adicionales
Se puede definir introduciendo la "Cantidad" de protecciones y elementos adicionales y su "Precio unitario", obteniendo el "Coste total" de cada tipo de elemento. - Coste del término de energía
Se puede definir introduciendo el "Precio" en cada intervalo horario. - Coste anual del término de potencia
- Precio de venta de la energía
Resultados
La herramienta "Predimensionado energético" ofrece los siguientes resultados:

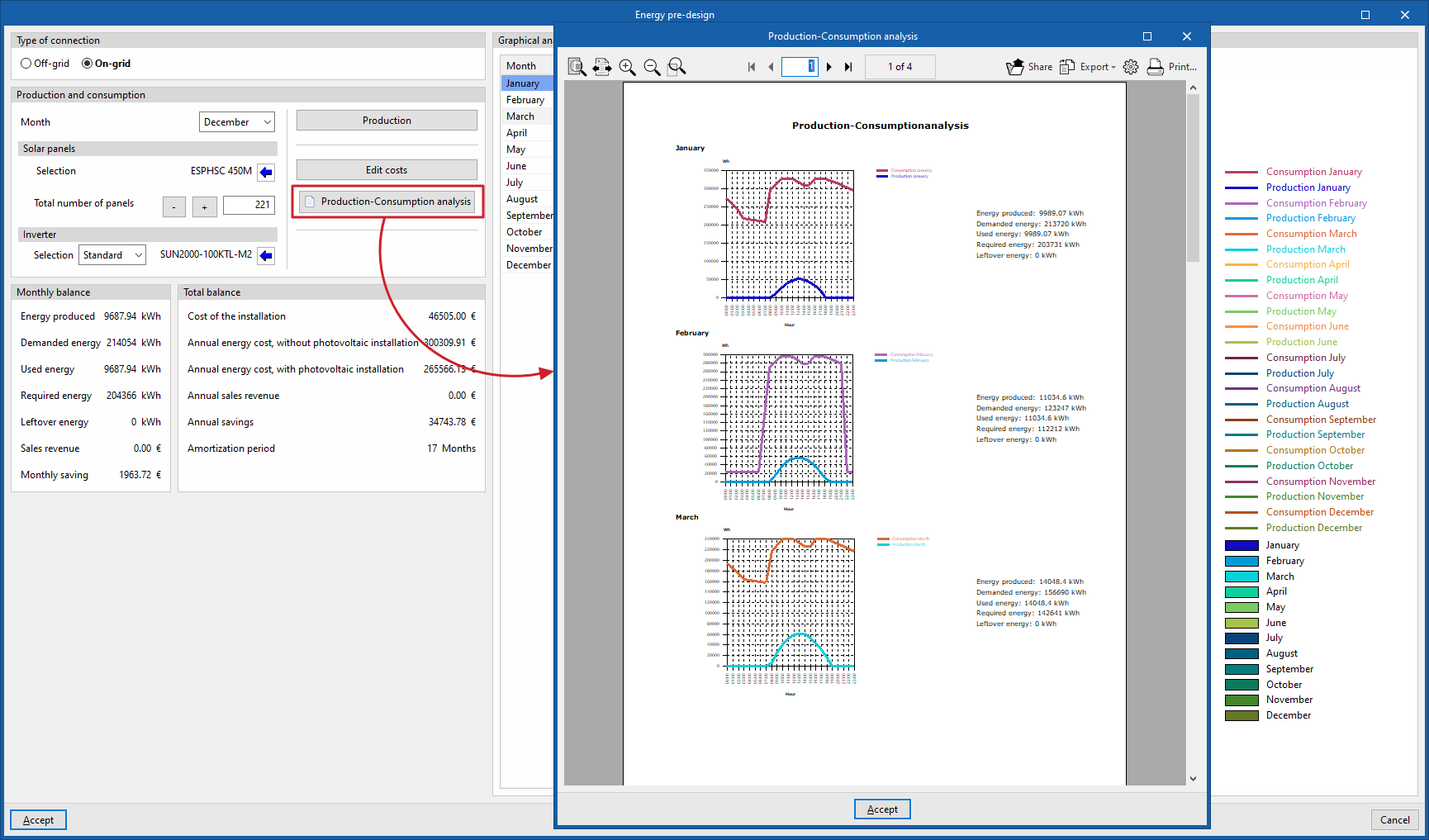

Análisis Producción-Consumo
El botón "Análisis Producción-Consumo" permite obtener un informe con los resultados obtenidos del predimensionado.
Este documento puede imprimirse directamente o exportarse a diferentes formatos.

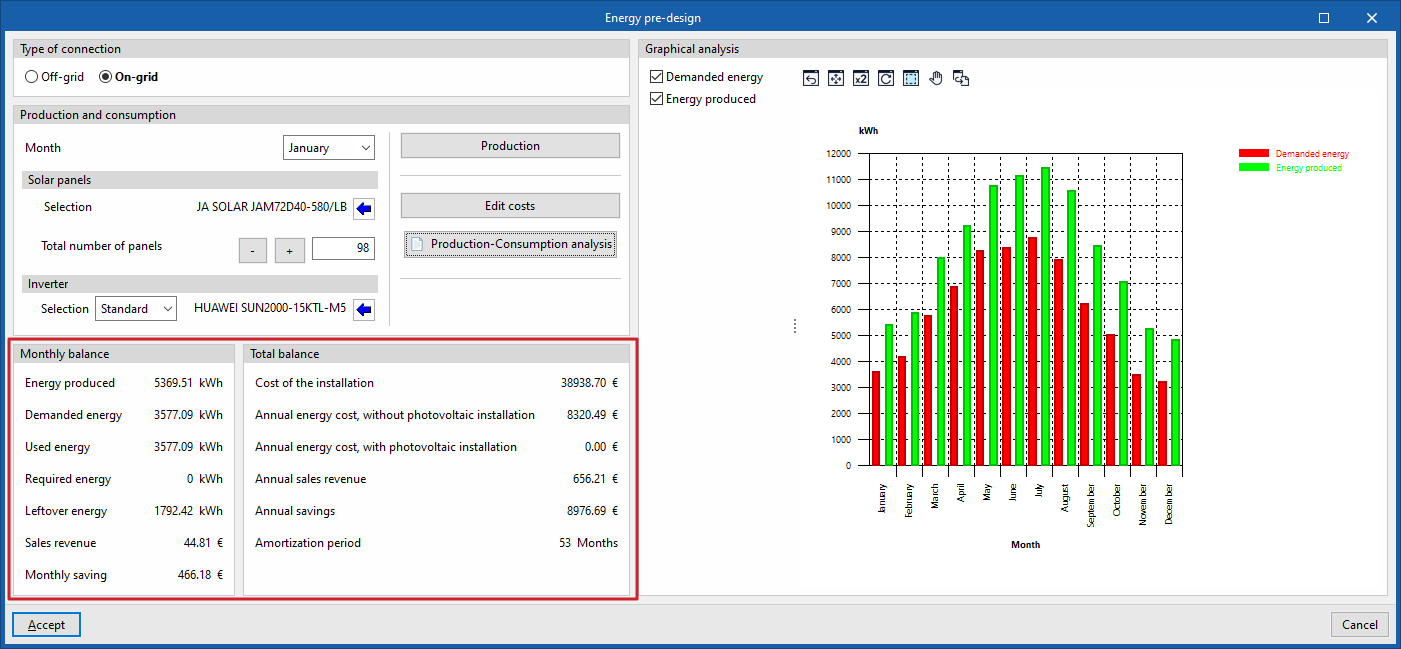

Balances
En los apartados correspondientes de la parte inferior izquierda del "Predimensionador energético", el programa ofrece los siguientes balances a partir de los datos introducidos:
- En el apartado "Balance mensual", se muestran, para el "Mes" seleccionado en el desplegable, los datos de energía producida y demandada, entre otros
- Mientras, en "Balance total" se muestran los cálculos económicos que incluyen el coste de la instalación, el ahorro anual y el periodo de amortización.

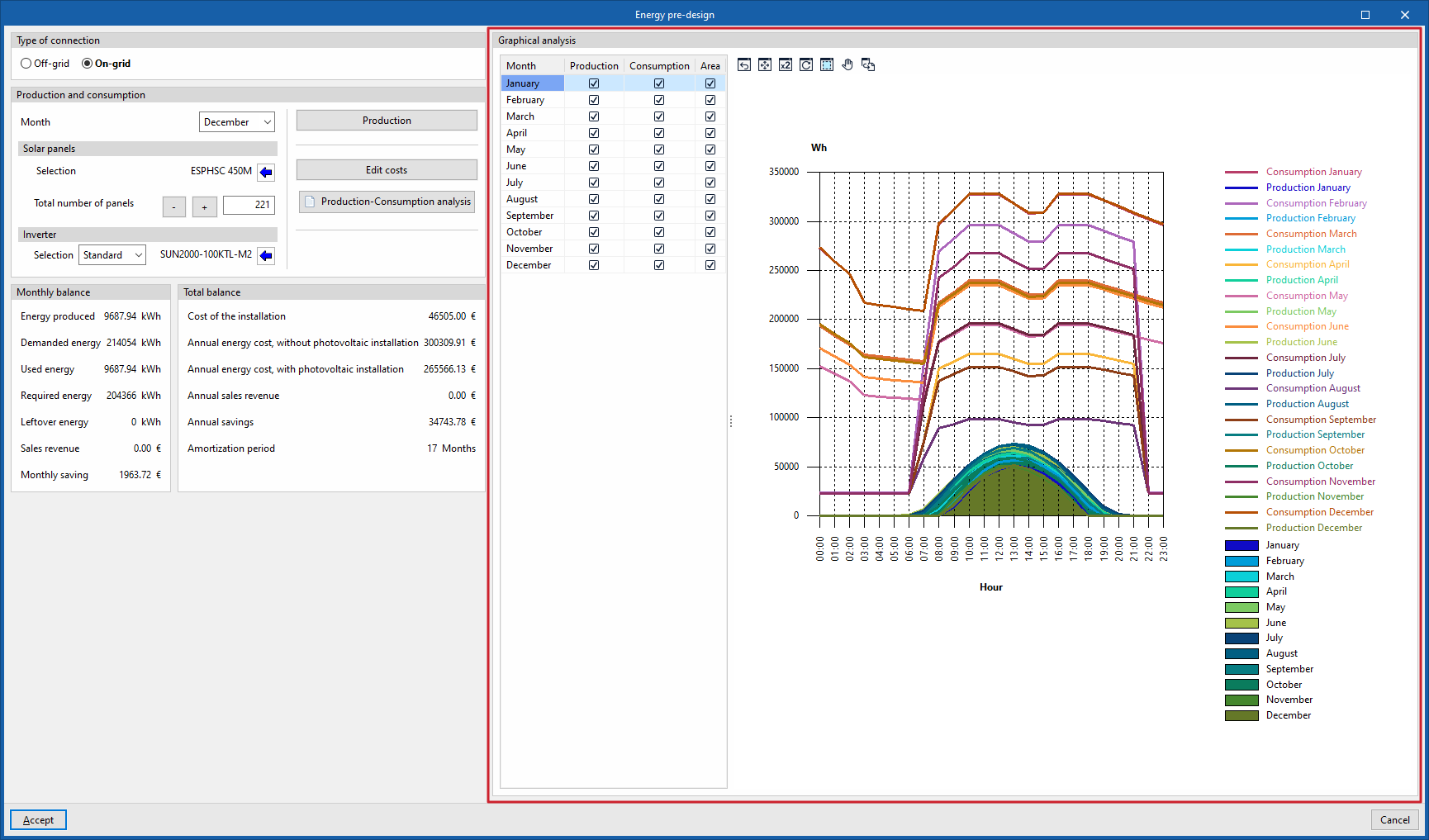

Análisis gráfico
El apartado "Análisis gráfico" a la derecha permite visualizar las curvas de producción y consumo horario para cada mes, o de energía producida y energía demandada mes a mes (según la configuración de valores y el tipo de instalación).
