La definición de elementos constructivos en las bibliotecas del modelo térmico es necesaria para detallar los datos relativos a su comportamiento térmico, incluyendo la posibilidad de especificar la composición de capas de materiales y las características técnicas de cada una de ellas, como la conductividad o la resistencia térmica. Estos datos pueden introducirse de forma manual o apoyándose en diferentes catálogos y normas de referencia con materiales predefinidos, y afectarán al cálculo efectuado por el programa.

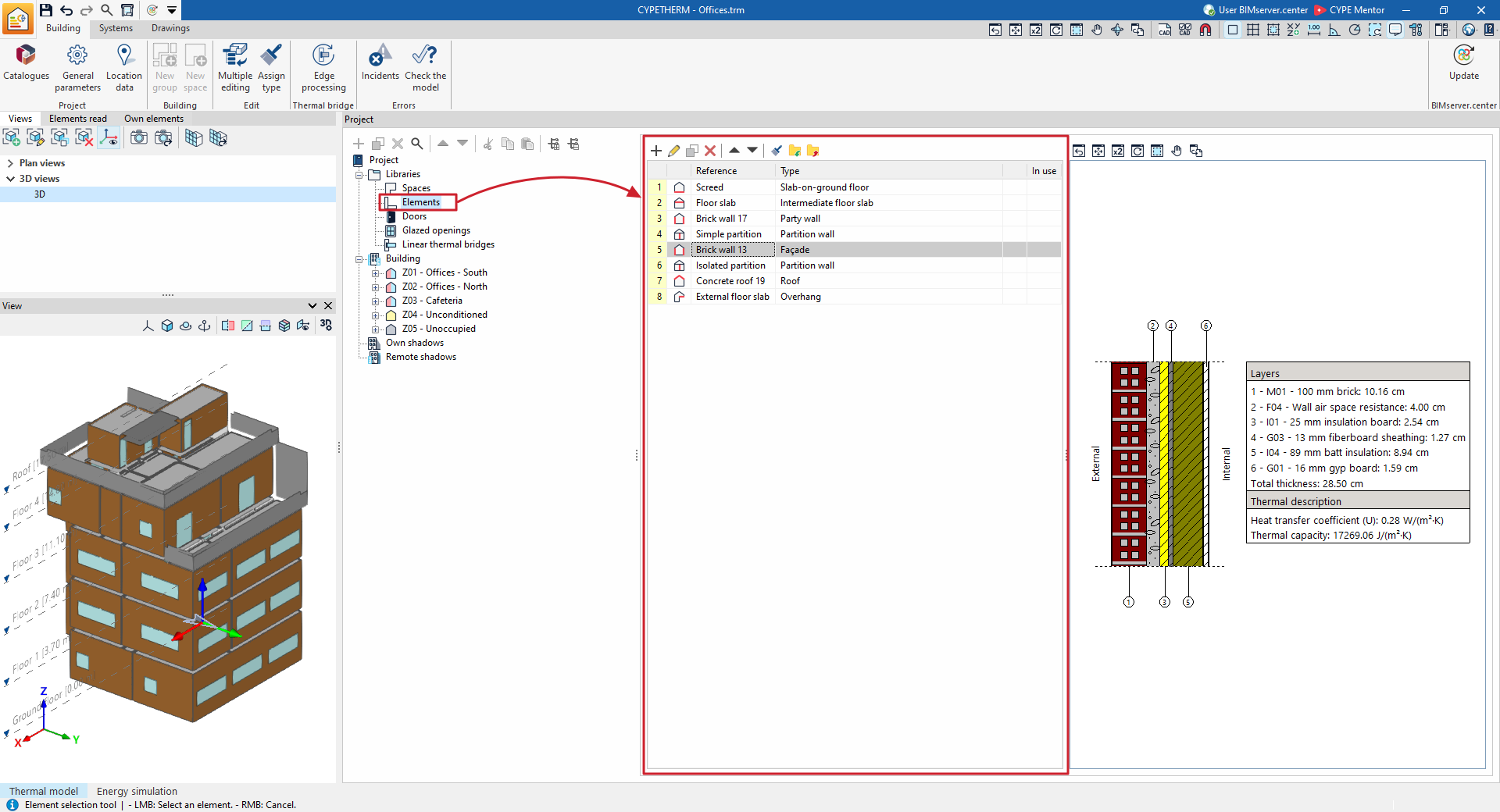

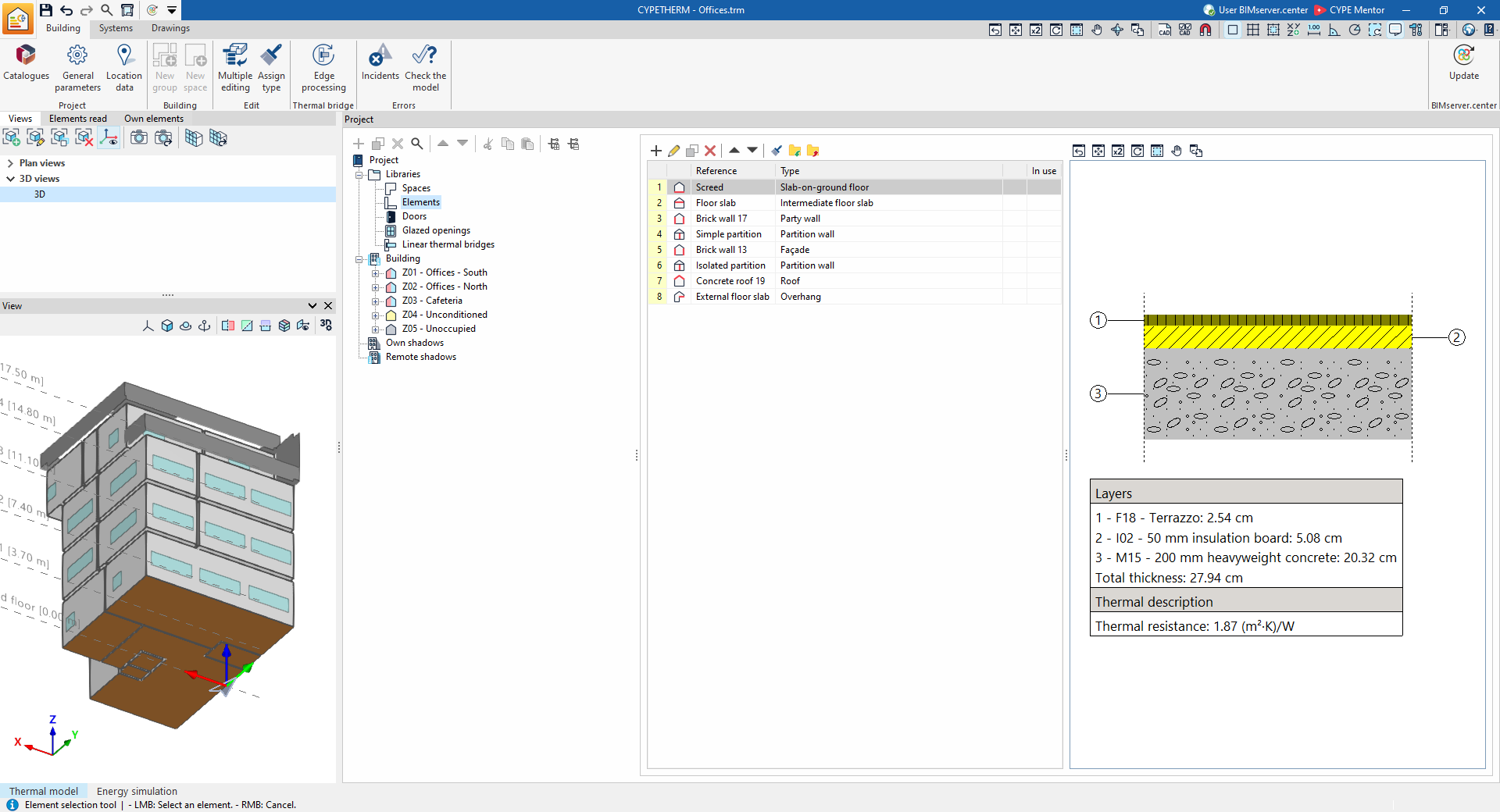

La biblioteca de elementos constructivos del modelo se encuentra en la pestaña "Edificio" y, dentro del esquema en árbol del área lateral izquierda de definición del "Proyecto", en el apartado "Bibliotecas", seleccionando después el nivel "Elementos".

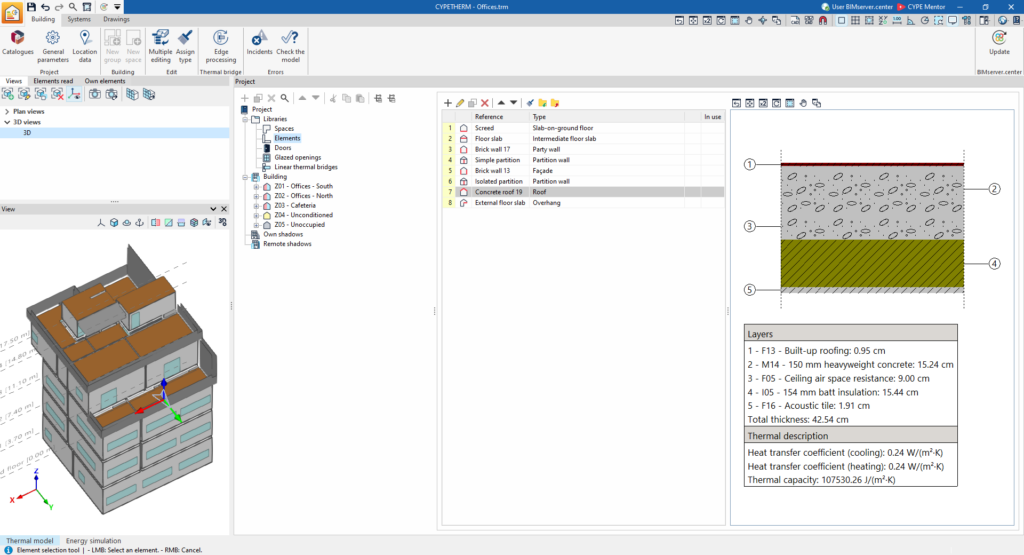

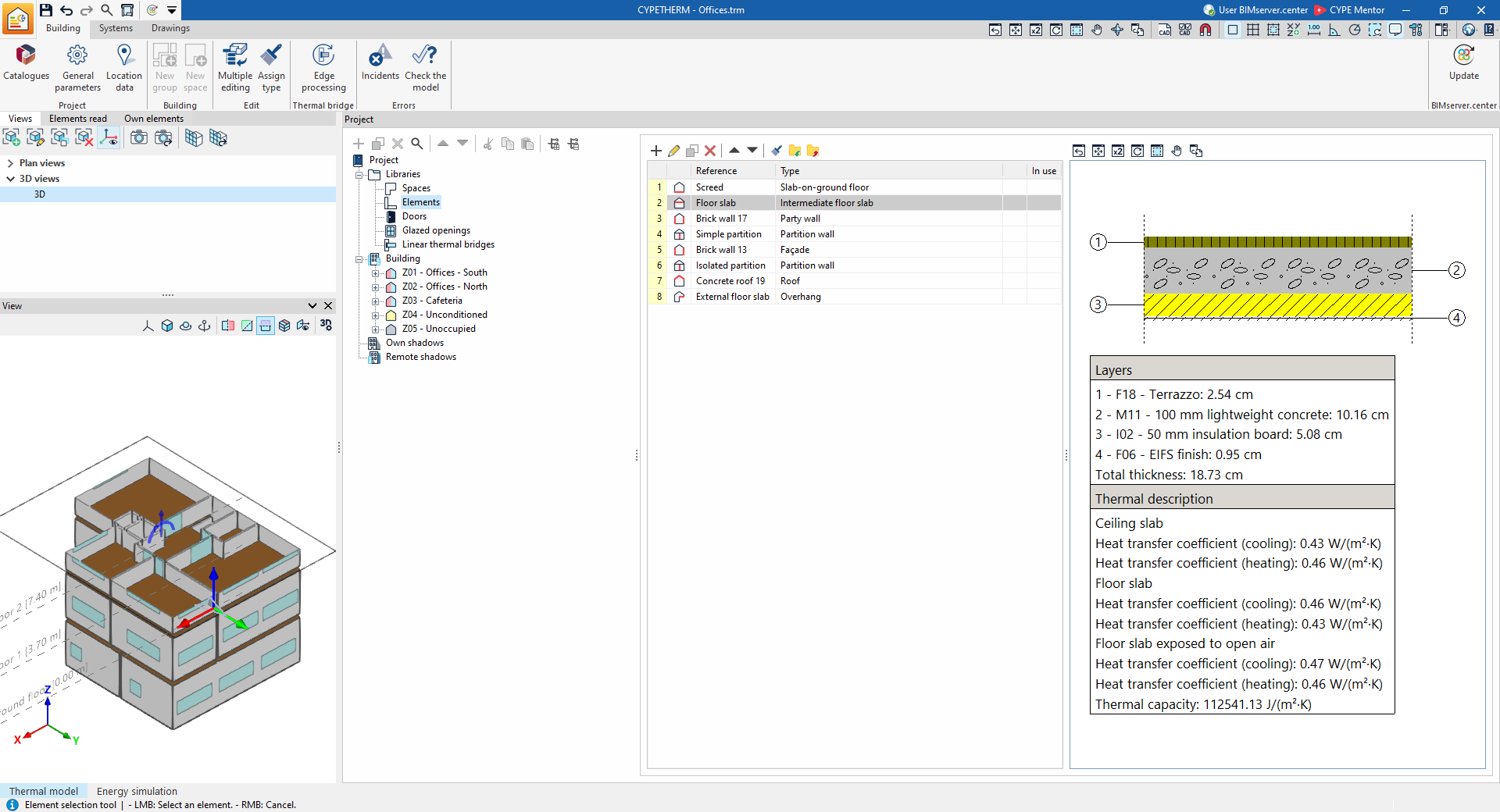

Al seleccionar cada tipo de elemento constructivo en la lista, el programa iluminará en color naranja en la "Vista" del modelo los elementos asociados a dicha tipología. Además, mostrará a la derecha del panel "Proyecto" una tabla con sus propiedades o, si se ha introducido por capas, el detalle constructivo de la sección del elemento, las "Capas" que lo componen y los valores de su "Caracterización térmica".

Tipos de elementos constructivos

Los elementos constructivos del edificio se clasifican en los siguientes tipos:

• Fachada
  Cerramientos verticales en contacto con el ambiente exterior.

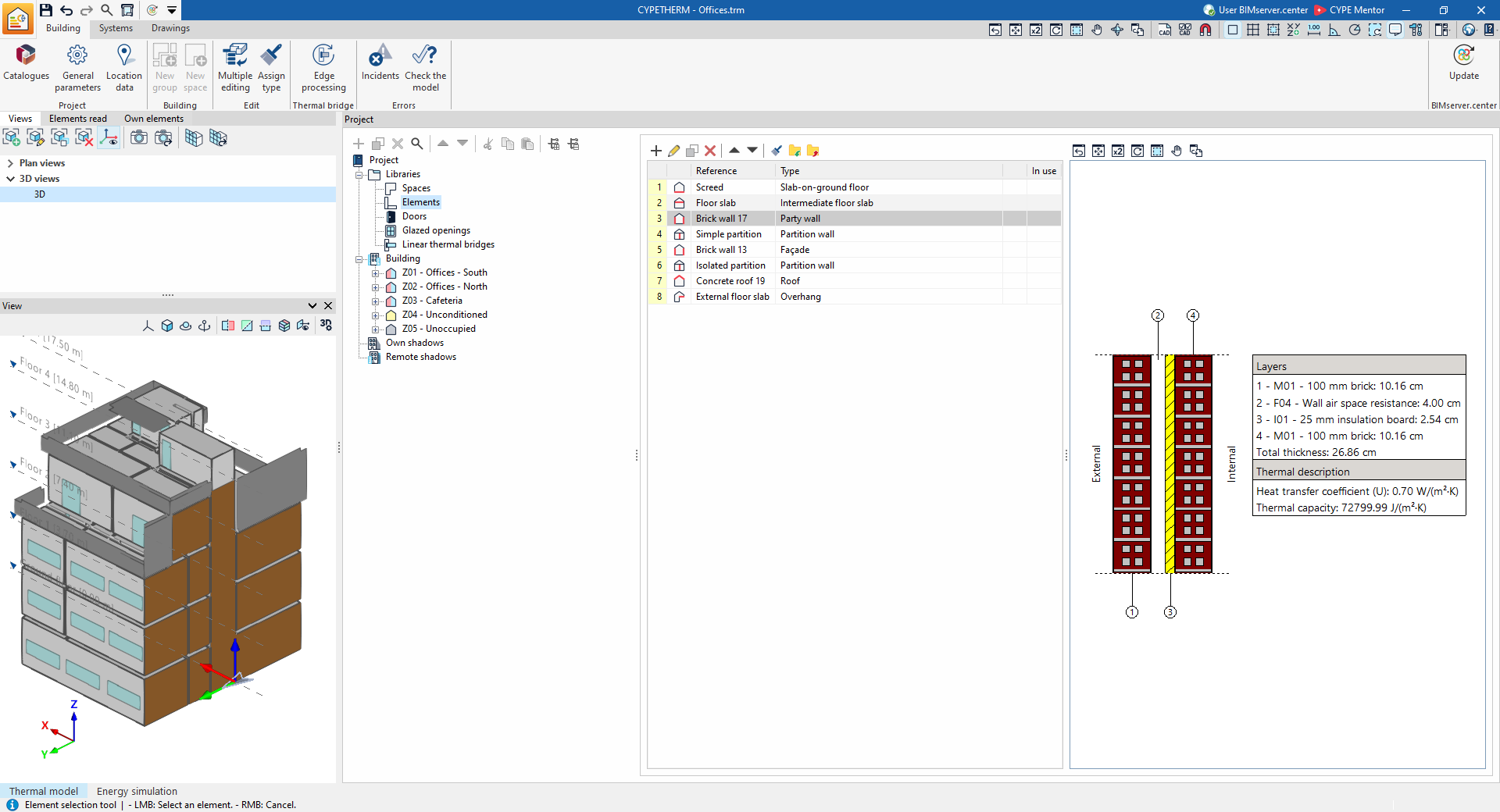

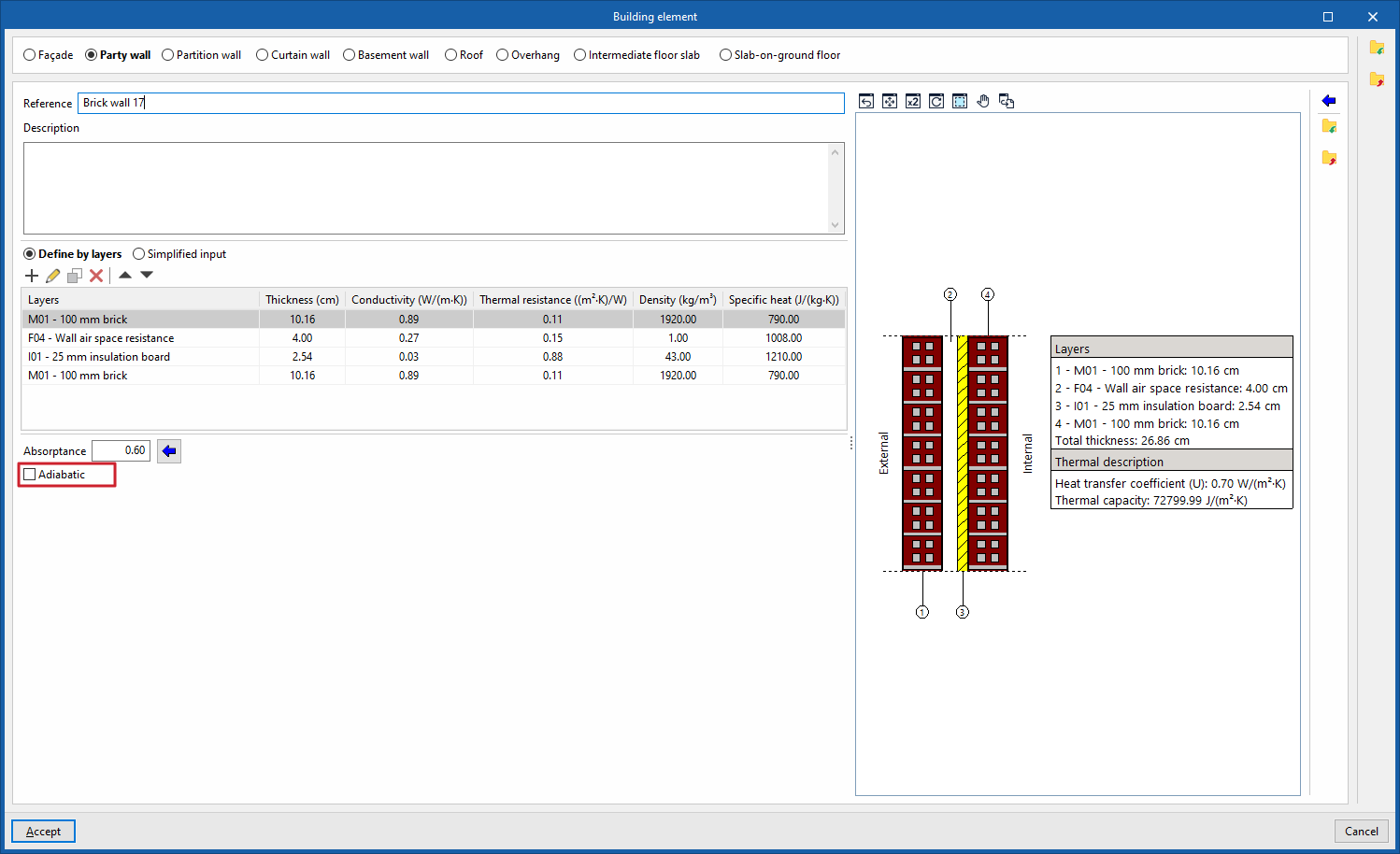

• Medianera
  Cerramientos verticales en contacto con los espacios de otro edificio. En la simulación energética, se consideran las condiciones de temperatura del ambiente exterior, sin exposición al sol ni al viento (cerramiento límite de zona).

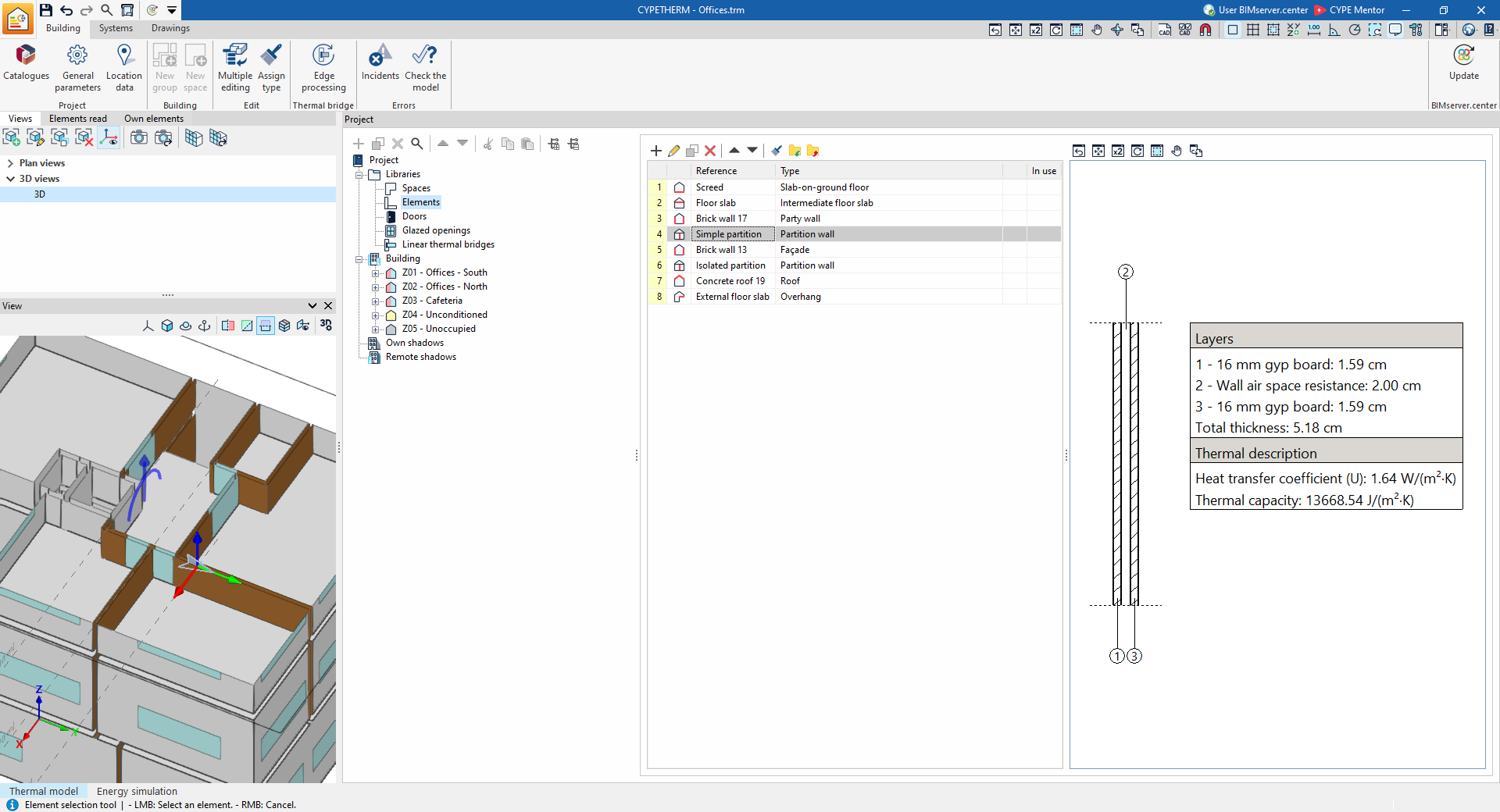

• Tabique
  Particiones interiores verticales. Se disponen para separar el interior del edificio en diferentes recintos.
• Muro cortina
  Cerramiento vertical acristalado. Este tipo de elemento permite el paso de la radiación solar. El resto de tipos de elementos constructivos se considera completamente opaco.
• Muro de sótano
  Cerramientos verticales en contacto con el terreno, que se utilizan para construir plantas bajo rasante (sótanos).

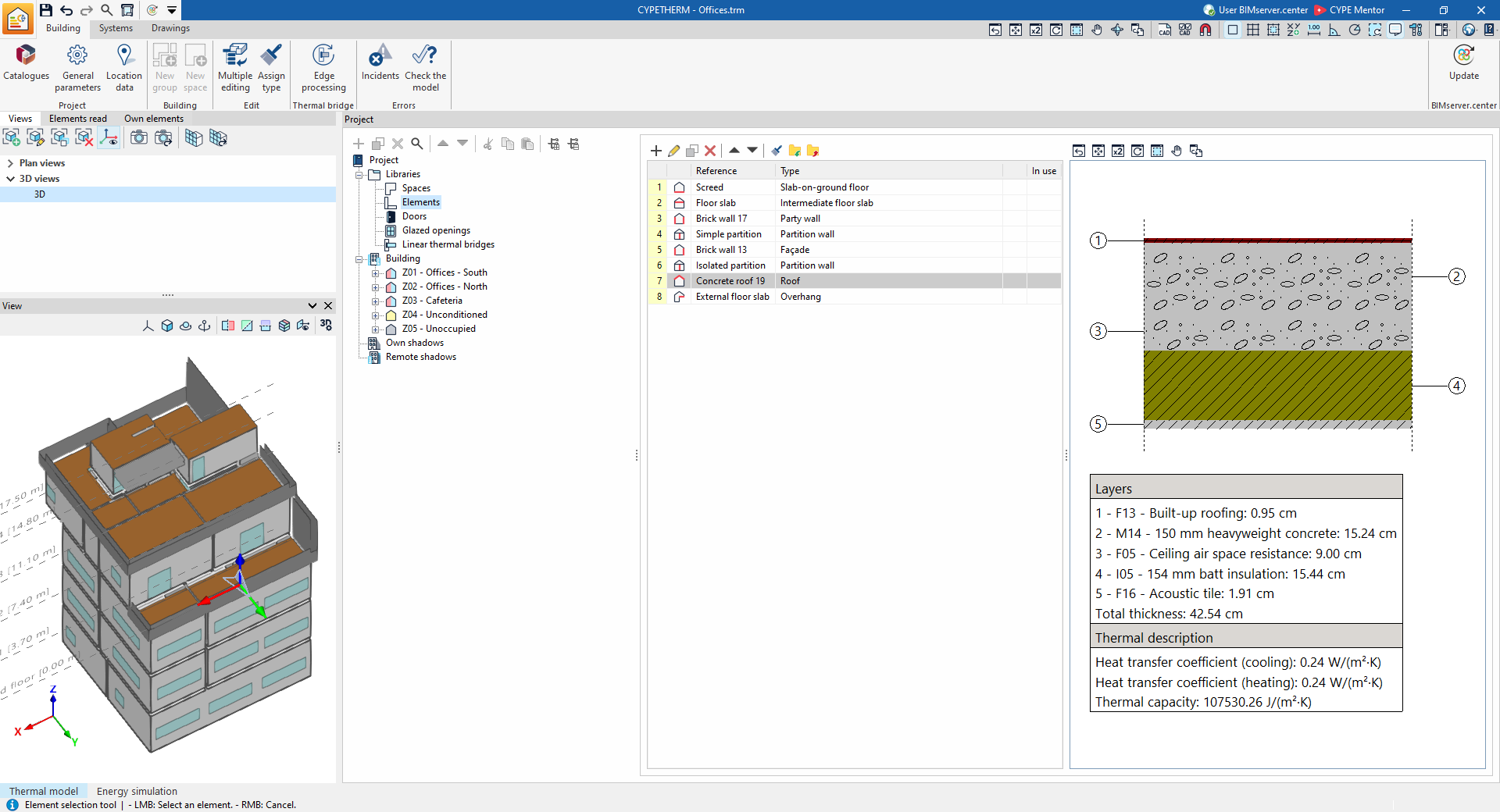

• Cubierta
  Cerramientos superiores en contacto con el ambiente exterior.

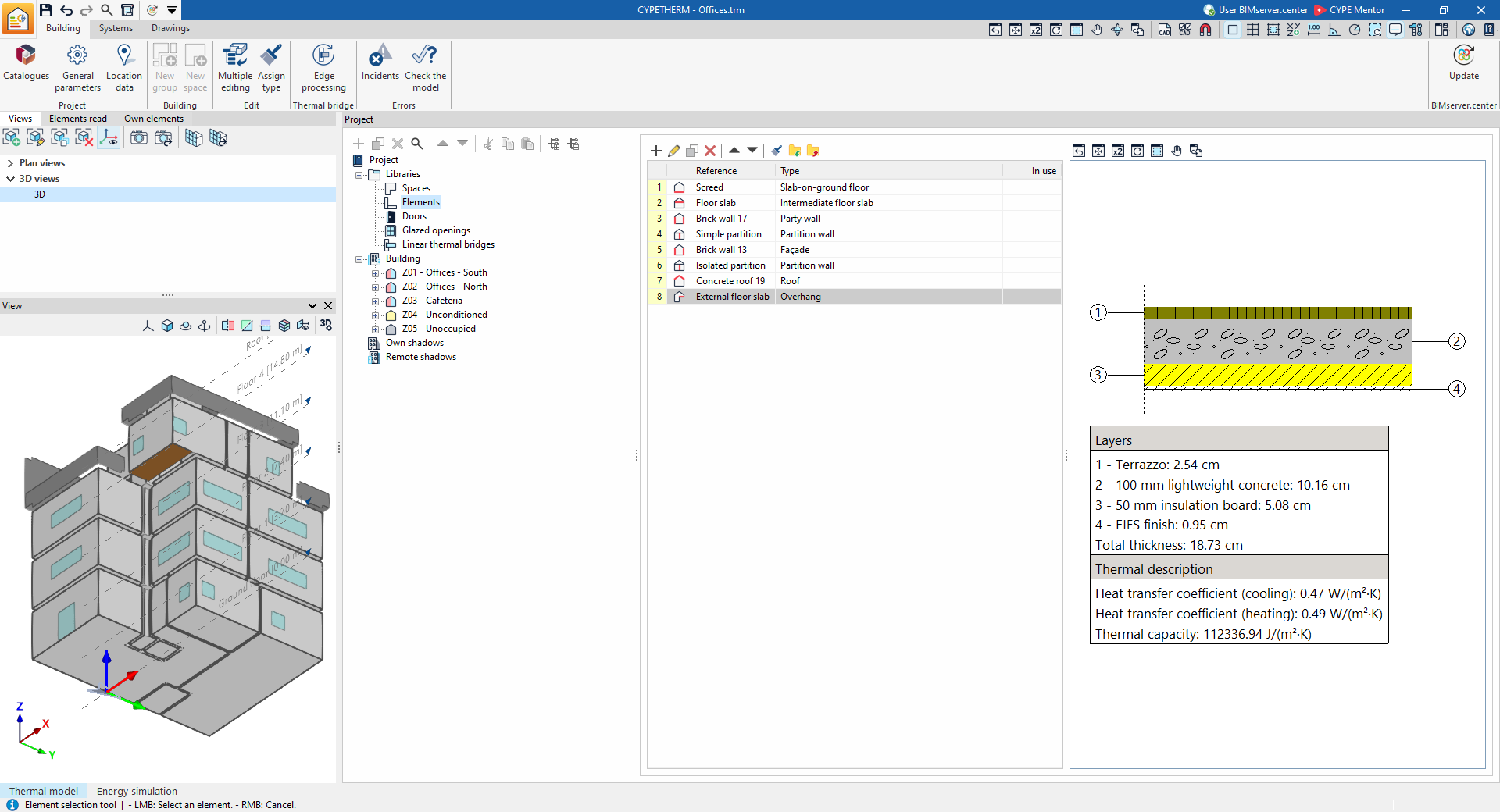

• Voladizo
  Cerramientos en contacto con el exterior por la parte inferior.
• Forjado entre pisos
  Particiones horizontales interiores entre una planta y otra, es decir, los suelos de cada planta intermedia del edificio.
• Solera
  Cerramientos horizontales en contacto con el terreno. Incluye las soleras propiamente dichas y los forjados sanitarios.

Definición general de elementos constructivos

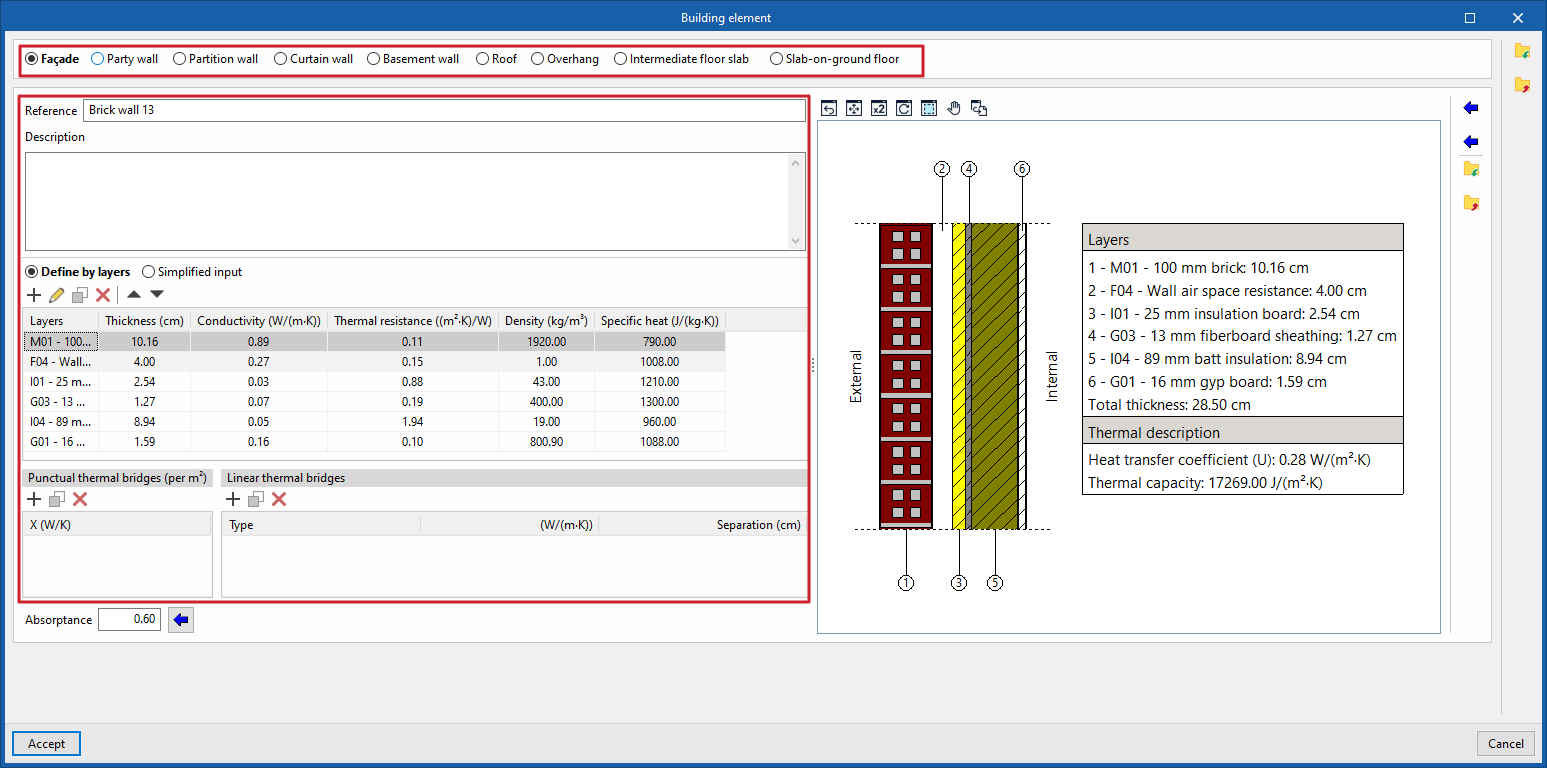

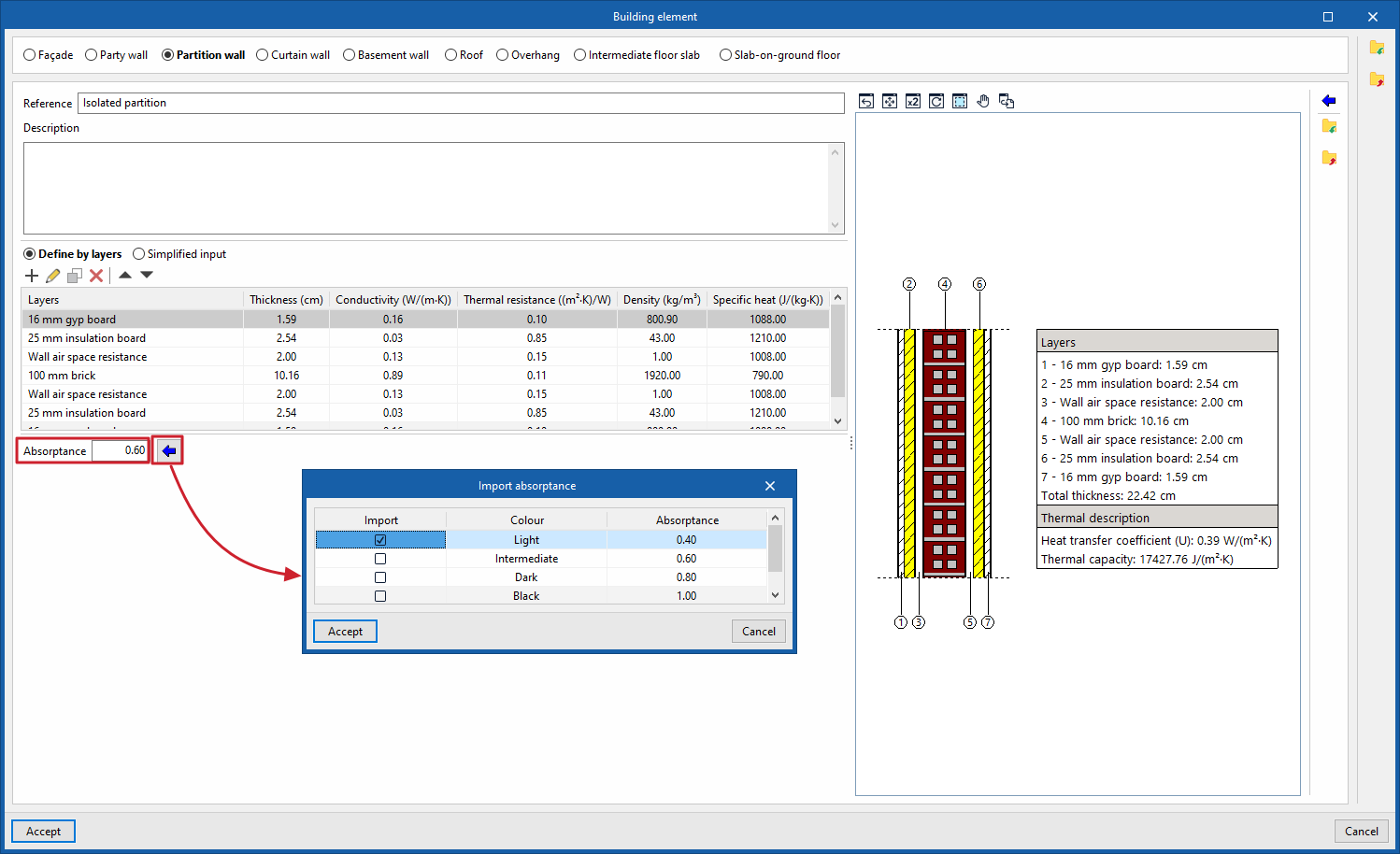

Al añadir o editar una tipología de elemento constructivo en la biblioteca, se abre una ventana donde es necesario configurar los siguientes parámetros:

• Tipo de elemento (Fachada / Medianera / Tabique / Muro cortina / Muro de sótano / Cubierta / Voladizo / Forjado entre pisos / Solera)
• Referencia
  Referencia de la tipología del elemento constructivo.
• Descripción
  Texto descriptivo de la tipología del elemento constructivo.
• Definición por capas / Definición simplificada
  Este selector permite indicar si las características térmicas del elemento se definen introduciendo los datos de cada una de las capas de material que lo componen o a través de una definición simplificada.
• Puentes térmicos puntuales, Puentes térmicos lineales (en tipo de proyecto "Cargas térmicas")
  Estos apartados permiten definir puentes térmicos puntuales y/o lineales asociados a la tipología del elemento constructivo.

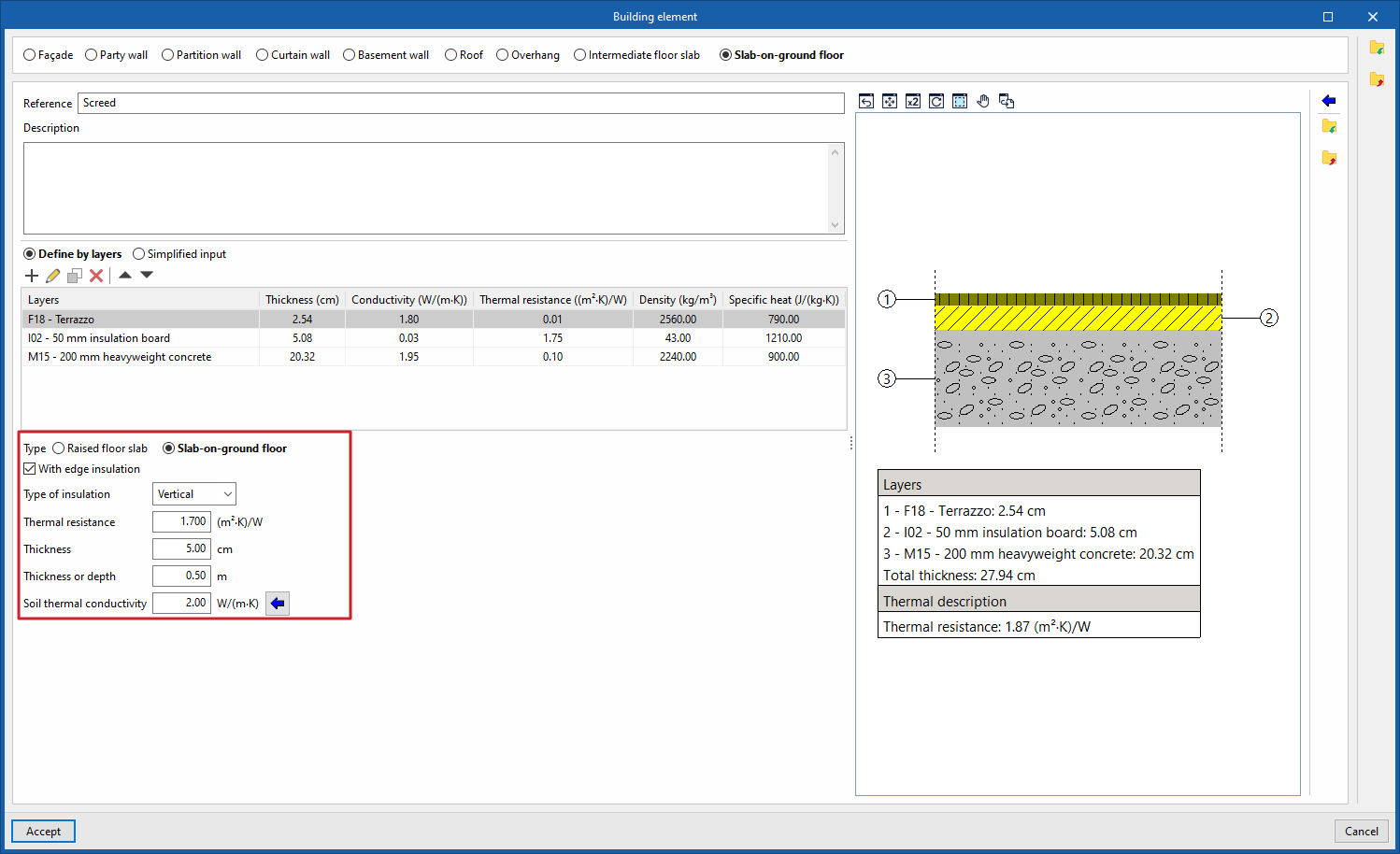

Soleras

En el caso de las soleras como tales, es posible añadir un aislamiento periférico y definir sus características:

• Con aislamiento periférico (opcional)
  • Tipo de aislamiento (Vertical / Horizontal)
  • Resistencia térmica
  • Espesor
  • Anchura o profundidad

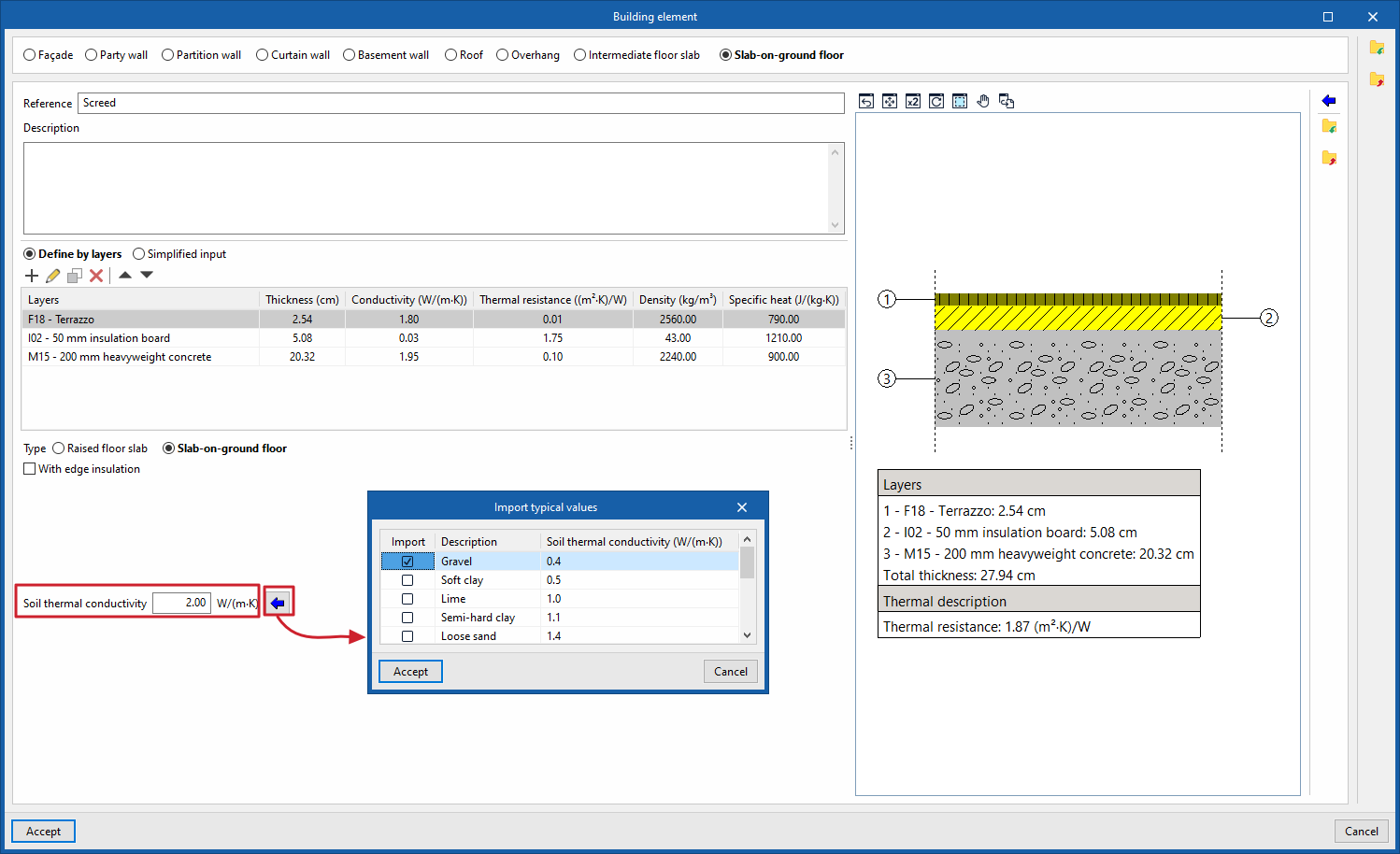

  • Conductividad térmica del terreno
    • Importar la conductividad térmica en función del tipo de terreno

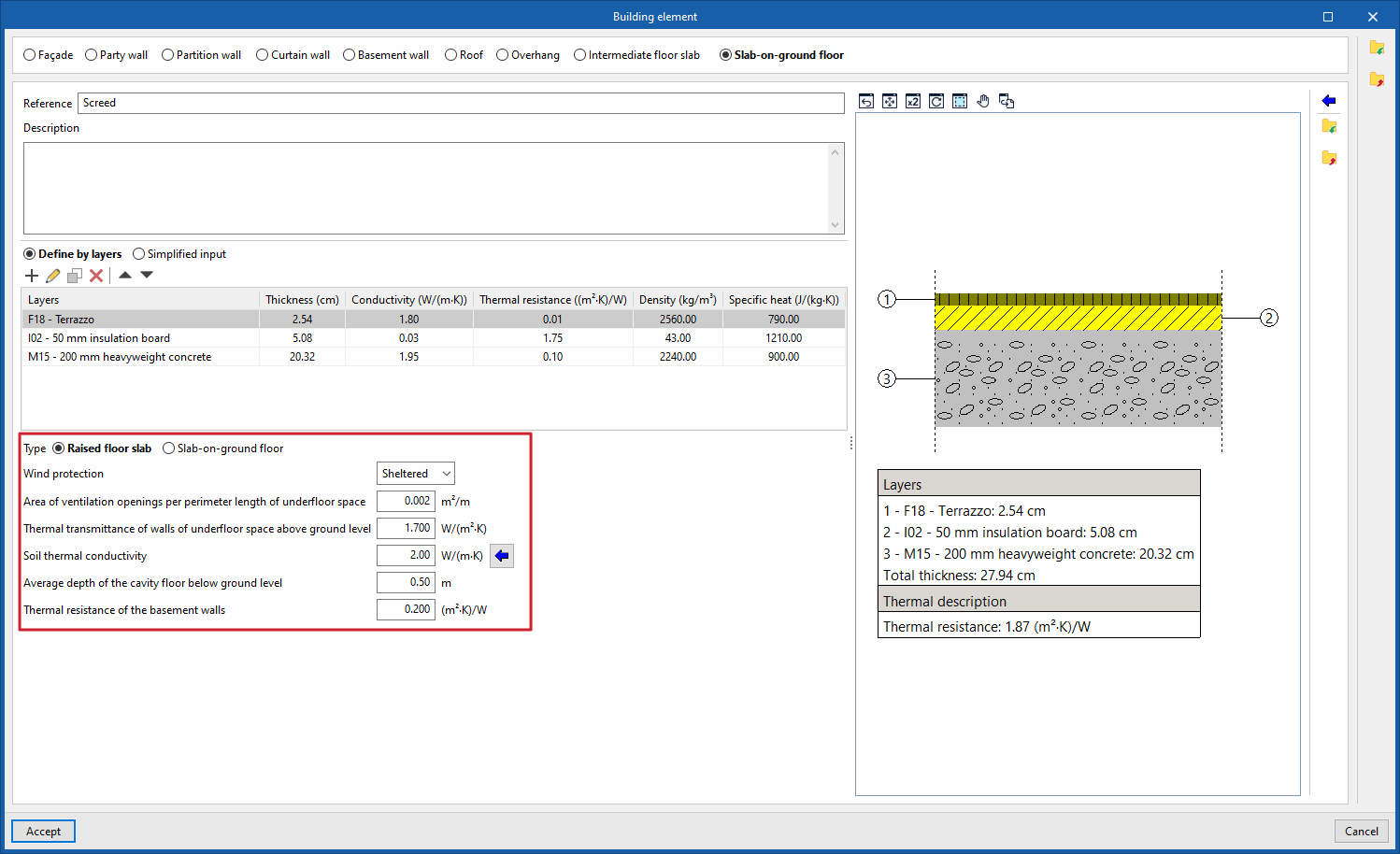

Forjado sanitario

Los forjados sanitarios se definen en el programa como un tipo específico de solera. Al seleccionar "Forjado sanitario", el programa permite introducir la información sobre la cámara bajo el forjado y otros datos como los siguientes:

• Protección contra el viento (Abrigada / Media / Expuesta)
• Área de las aberturas de ventilación, dividida por el perímetro de la cámara de aire
• Coeficiente de transmisión térmica de los muros de la cámara de aire situada por encima del terreno
• Conductividad térmica del terreno
• Profundidad media de la cámara sanitaria por debajo del nivel del terreno
• Resistencia térmica de los muros del sótano

Importación y exportación de soluciones constructivas y de parámetros de elementos constructivos

De forma adicional, las opciones de la columna derecha de la ventana permiten lo siguiente:

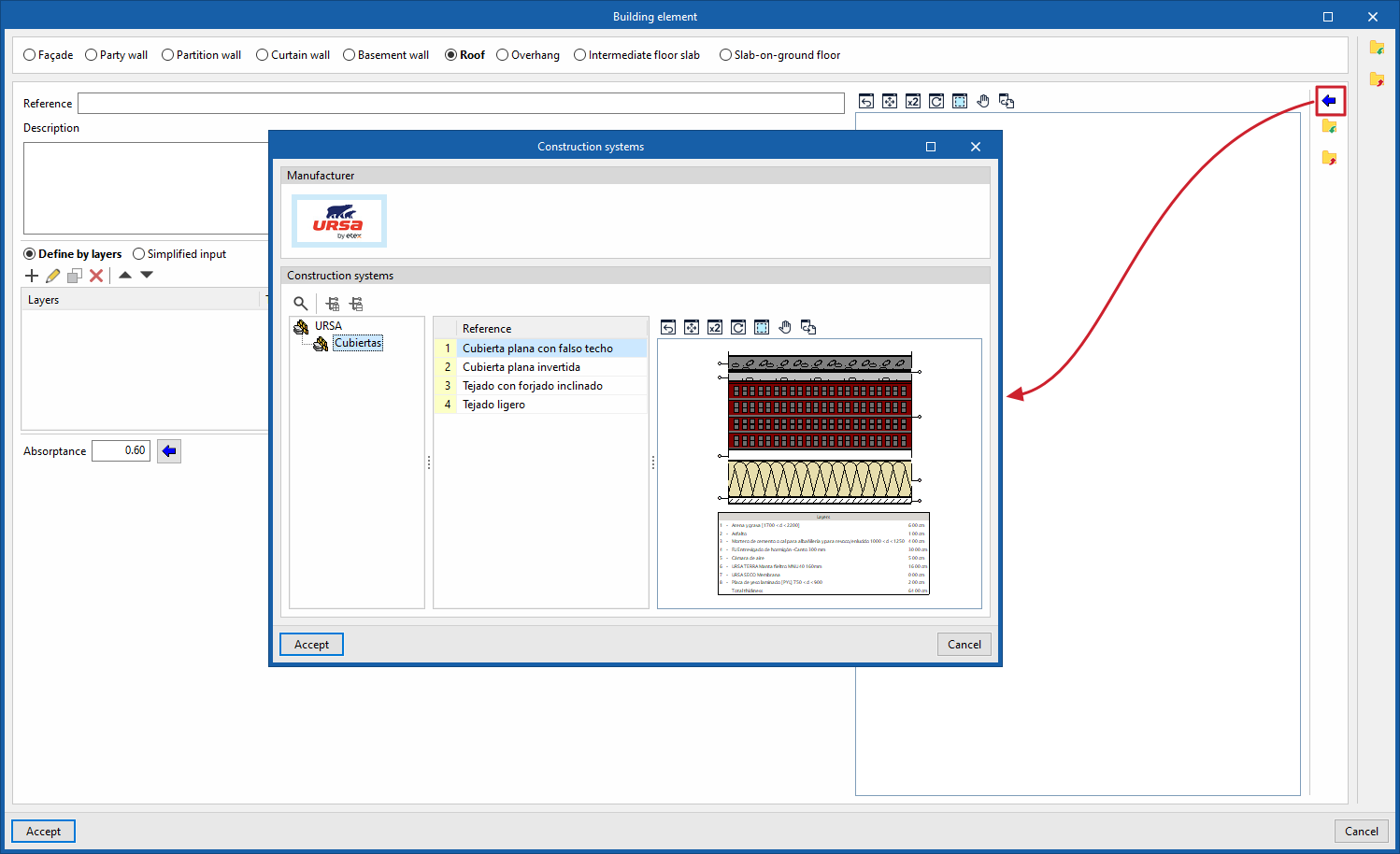

• Soluciones constructivas
  Permite importar los datos de sistemas constructivos completos de uno de los fabricantes de Open BIM Database (descargados desde la opción "Catálogos" de la interfaz general) seleccionando el catálogo y el producto deseado.

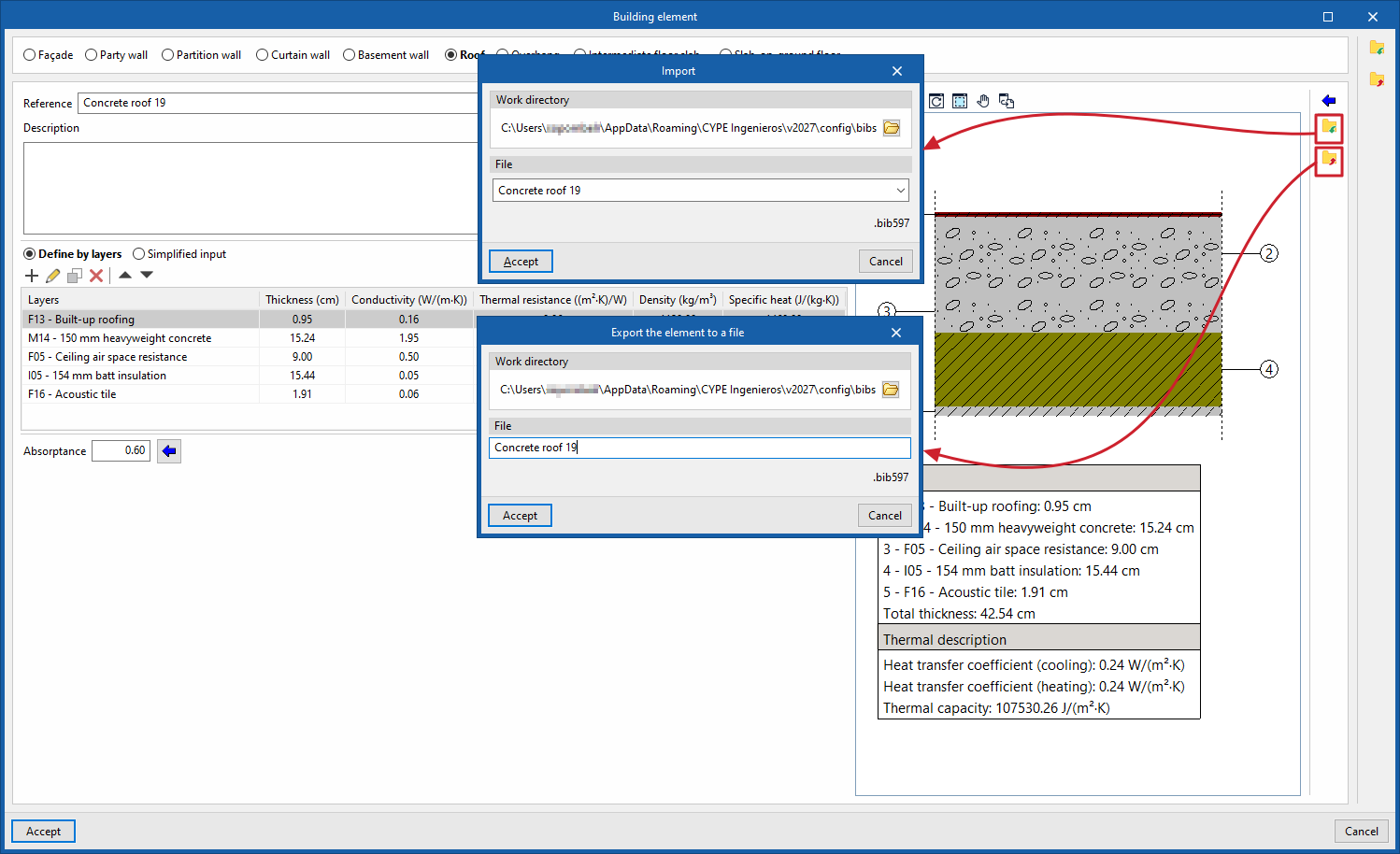

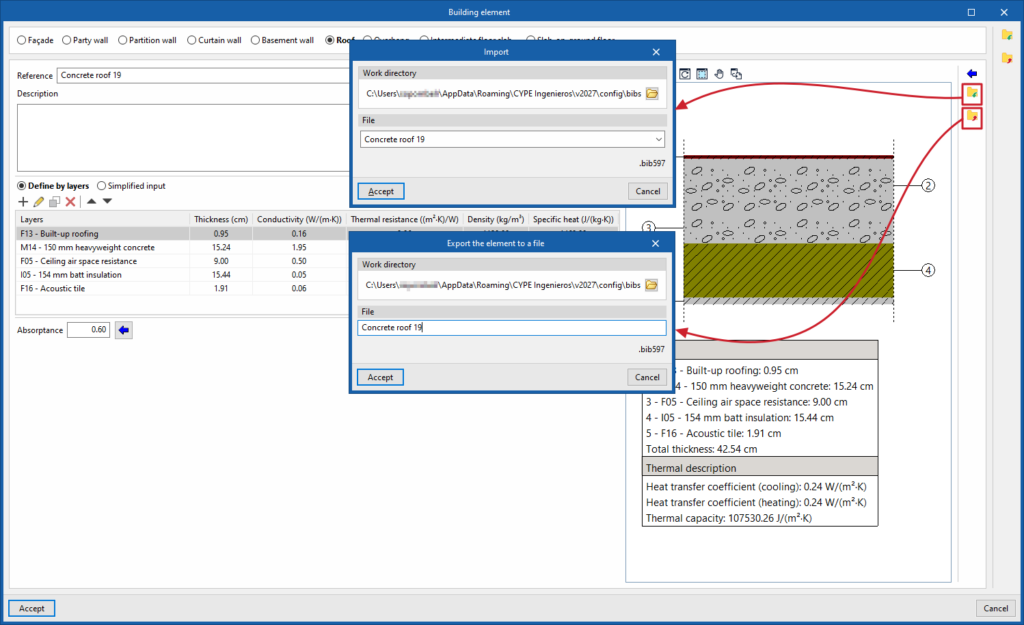

• Importar / Exportar (parámetros)
  Estas opciones permiten importar y exportar los parámetros que definen el elemento constructivo a ficheros .bib597 en disco, incluyendo la definición por capas o las propiedades numéricas de la definición simplificada, pero no el tipo. Esto permite transferir estos datos de un tipo de elemento a otro, por ejemplo, de una fachada a una cubierta.

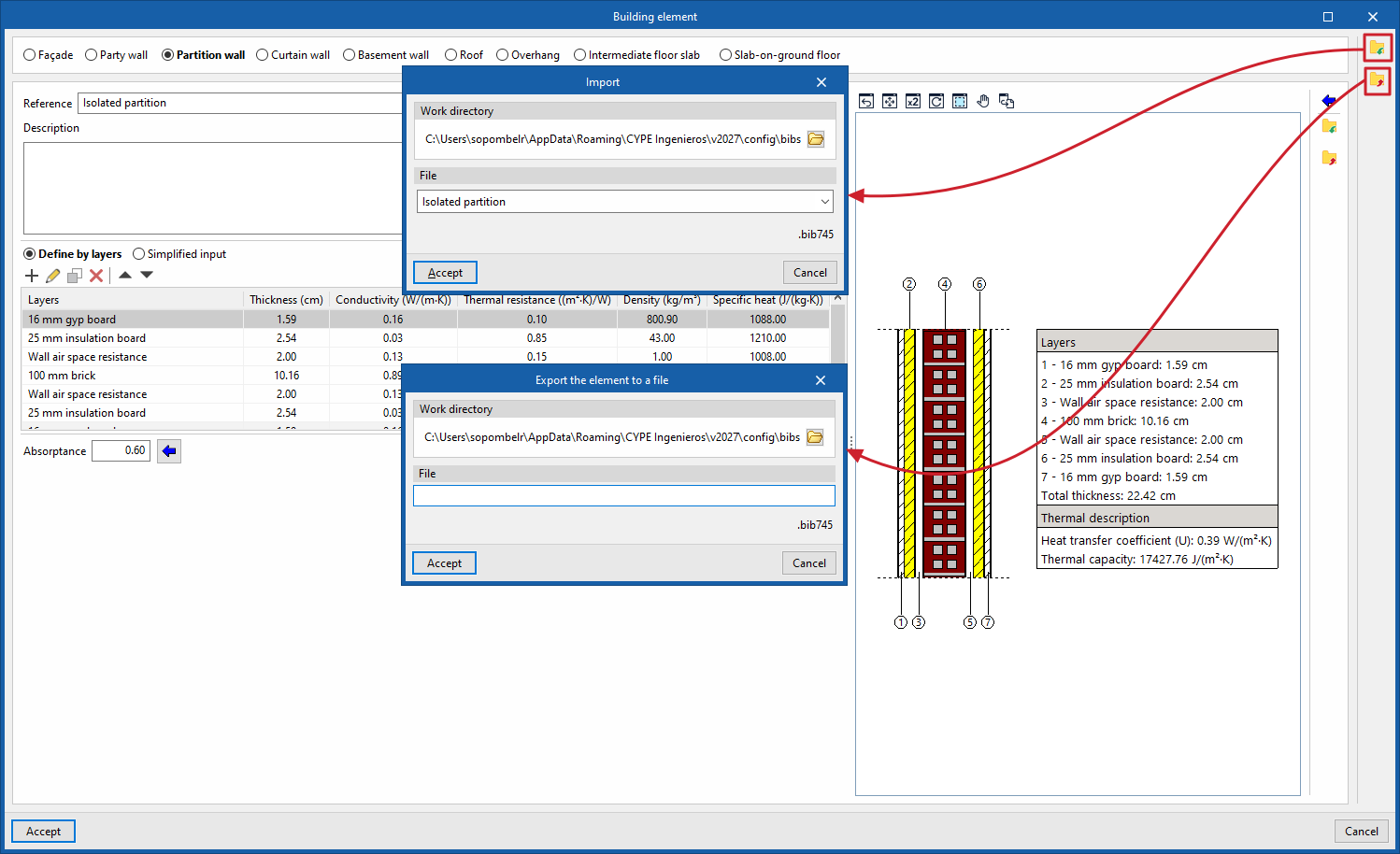

• Importar / Exportar (tipologías)
  Estas opciones permiten importar y exportar la tipología completa del elemento constructivo a ficheros .bib745 en disco. Al importarlos en otro elemento, se cargará el tipo a partir de la información guardada en el fichero, además del resto de propiedades.
