Introducción
StruBIM Shear Walls es un programa destinado al cálculo de muros de cortante y de vigas de acople de hormigón armado.
Esta aplicación está integrada en el flujo de trabajo Open BIM. Así, StruBIM Shear Walls es capaz de importar del proyecto Open BIM al que se conecte los muros de cortante y las vigas de acople con los resultados del análisis.
A partir de estos datos es posible dimensionar, editar y comprobar las armaduras de las diferentes secciones de los muros de cortante y de las vigas de acople según las normas implementadas.
Una vez finalizado el proceso de diseño de las armaduras, es posible generar y exportar los resultados. El programa ofrece listados de descripción de armaduras y listados de comprobación (resumidos o extendidos), y genera planos con la geometría y el armado de los elementos calculados. Además, muestra una vista 3D de resultados de los muros de cortante, donde se pueden ver las secciones resistentes y las superficies de interacción.

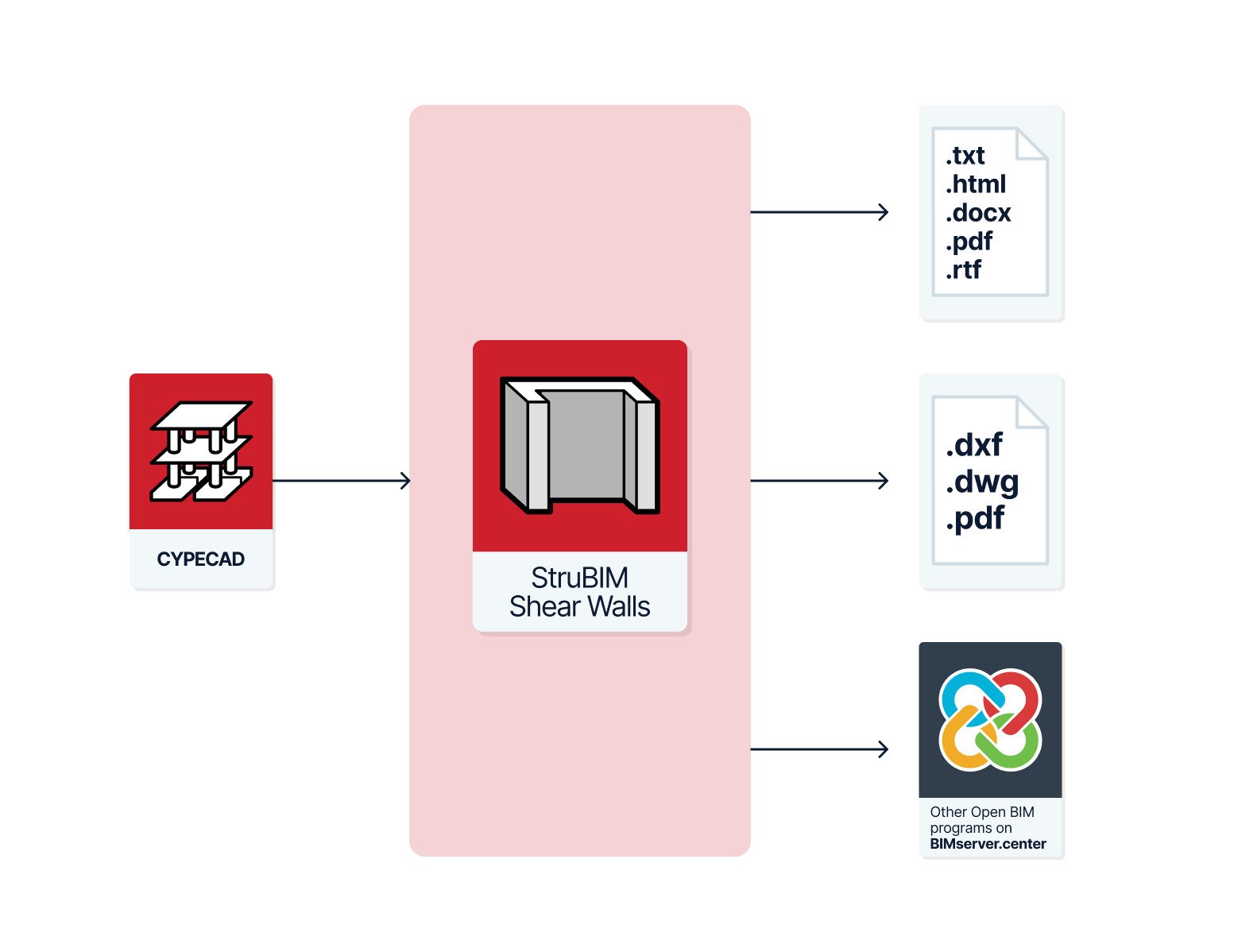

Flujos de trabajo compatibles con el programa
StruBIM Shear Walls, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.
Introducción de datos
Importación de modelos BIM
Si se vincula la obra de StruBIM Shear Walls a un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones:
- Importación de modelos de estructuras de edificios que contienen información de muros de cortante y vigas de acople de hormigón, incluyendo los resultados del análisis. Esto permite generar la lista de muros de cortante y de vigas de acople en StruBIM Shear Walls, importando su geometría y esfuerzos a partir de la información extraída del modelo, además de los desplomes de los muros. El asistente de importación también es capaz de recoger la norma y las propiedades del armado seleccionadas en el modelo de origen. Entre las opciones disponibles, se encuentran las siguientes:
- Importación de modelos de estructuras diseñados en CYPECAD.
Edición libre
- Diseño y cálculo de muros de cortante y/o vigas de acople mediante su introducción y edición libre en StruBIM Shear Walls.
Salida de datos
- Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.
- Exportación de planos a los formatos DXF, DWG y PDF.
- Exportación de la información generada con StruBIM Shear Walls a la plataforma BIMserver.center mediante formatos IFC y glTF. Esto permite que sea visualizada por los participantes autorizados del proyecto.
Entorno de trabajo
La interfaz de StruBIM Shear Walls presenta dos pestañas, accesibles desde la parte superior de la interfaz, con entornos de trabajo diferenciados: "Muros de cortante" y "Vigas de acople".
Pestaña "Muros de cortante"

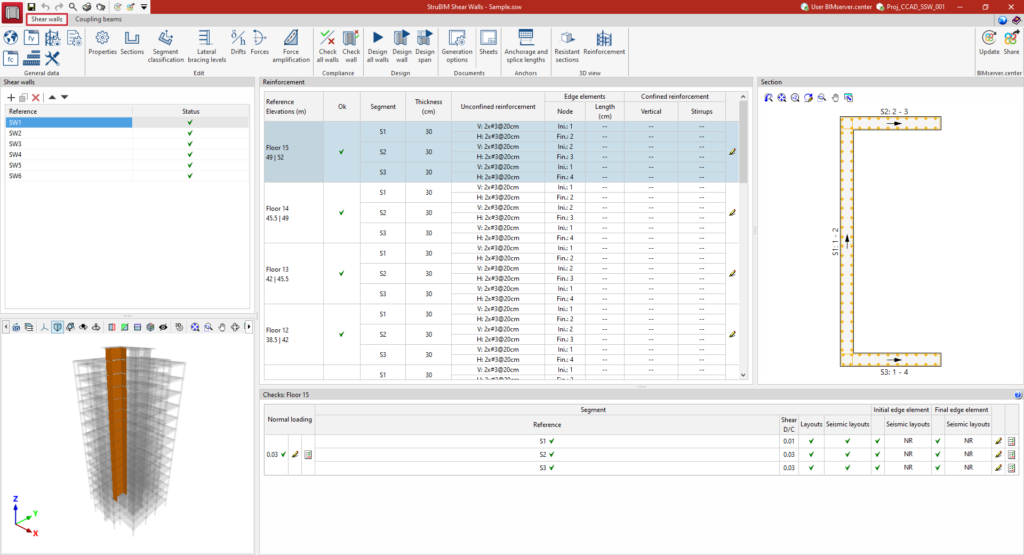

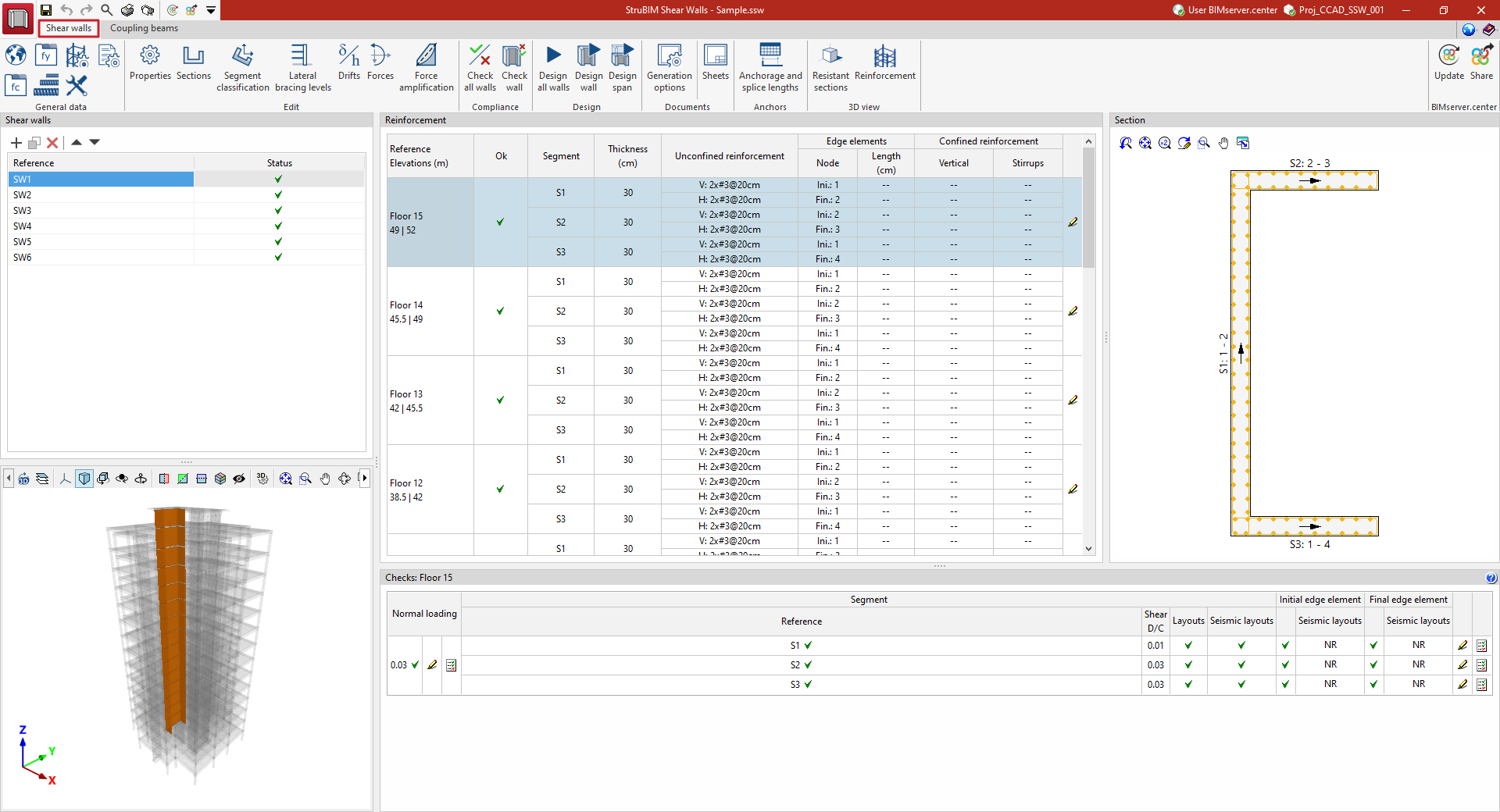

En la pestaña "Muros de cortante" es posible el dimensionamiento y comprobación de muros de cortante de hormigón armado.
Puede encontrar más información sobre las opciones y prestaciones de esta pestaña en la siguiente página de información detallada:
Pestaña "Vigas de acople"

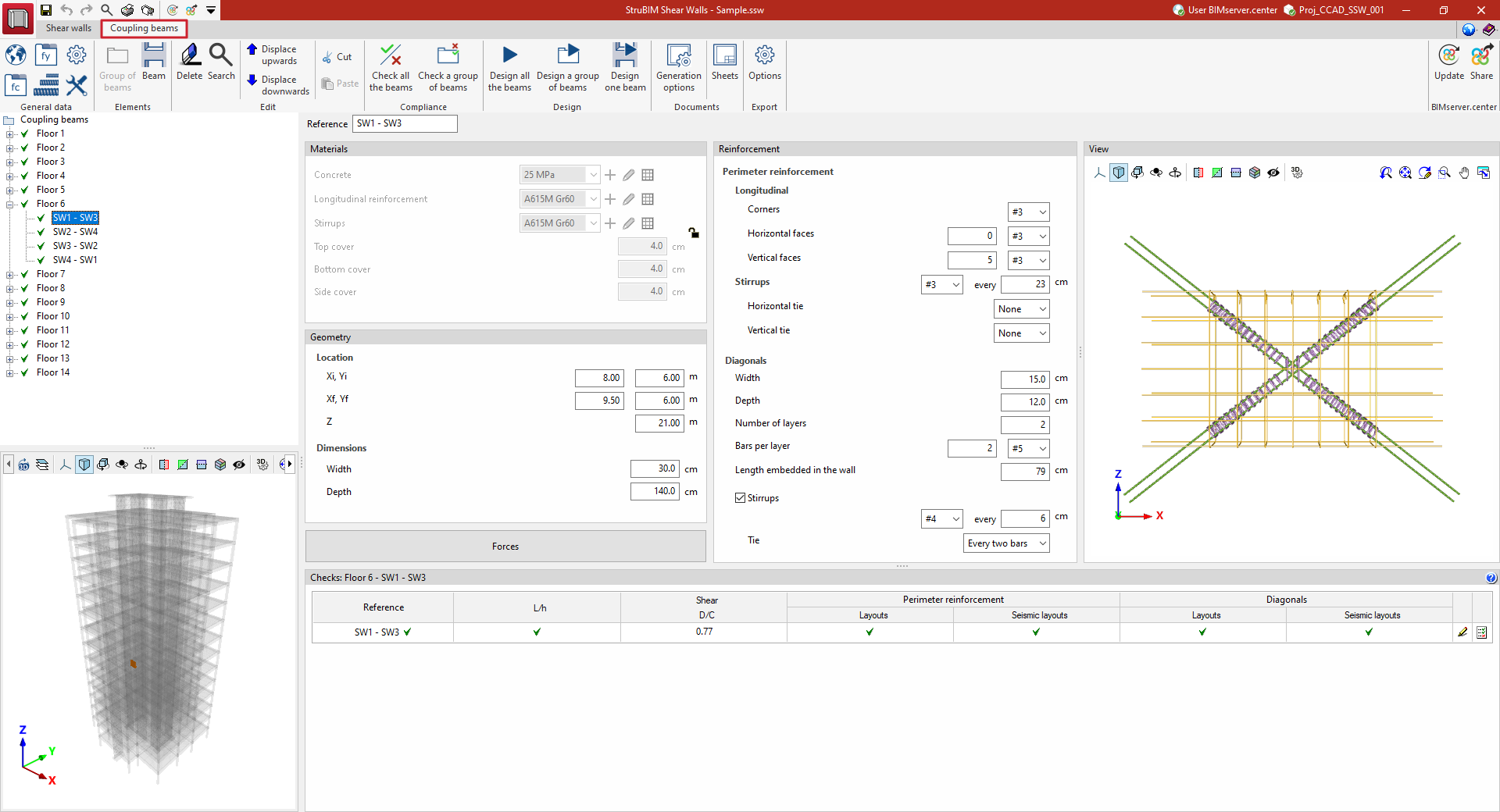

En la pestaña "Vigas de acople" es posible efectuar el dimensionamiento y comprobación de vigas de acople reforzadas con diagonales.
Puede encontrar más información sobre las opciones y prestaciones de esta pestaña en la siguiente página de información detallada:
Ejemplo de estructura con muros de cortante y vigas de acople
A continuación se muestra un modelo de una estructura con muros de cortante y vigas de acople que se pueden verificar en el programa:
Salida de resultados
Listados de comprobaciones por elemento
Tras calcular cada muro de cortante o viga de acople mediante las opciones del bloque "Cumplimiento" o "Dimensionamiento", el programa permite consultar en pantalla listados específicos de las comprobaciones efectuadas sobre cada elemento.
Para ello, se utilizan las herramientas disponibles en la tabla de comprobaciones de la parte inferior de la pantalla.
Estos informes se pueden imprimir directamente o exportar a ficheros HTML, PDF, TXT, RTF o DOCX.
Listados de la obra
Los listados de la obra se obtienen mediante la opción "Listados" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo.
El programa permite imprimir directamente cada uno de estos listados o generar ficheros HTML, PDF, TXT, RTF o DOCX.
Los listados disponibles son los siguientes:
- Armaduras
- Despiece de armaduras
- Medición de armaduras por diámetro
- Medición
- Comprobaciones
- Comprobaciones detalladas
Tras seleccionar un listado y "Aceptar", el programa abre una ventana donde se pueden configurar los capítulos y/o elementos a incluir en el mismo, además de ajustar su numeración.
Armaduras
Este listado muestra información sobre las armaduras dispuestas en los muros de cortante y/o las vigas de acople.
Despiece de armaduras
Este listado muestra una serie de tablas con el despiece detallado de las barras dispuestas en los muros de cortante y/o las vigas de acople.
Incluye la siguiente información en cada grupo de armados de cada elemento: referencia, diámetro, longitud, número de barras, longitud total, esquema de doblado y cantidad (peso).
Medición de armaduras por diámetro
Este listado muestra una serie de tablas con la medición de las armaduras de toda la obra organizadas por plantas, tipo de elemento (muros de cortante y/o vigas de acople), y diámetro.
Se muestra la longitud y el peso de cada grupo de barras del mismo diámetro.
También se muestran los valores totales de toda la obra.
Medición
Este listado muestra una serie de tablas con la medición de la superficie de encofrado, el volumen de hormigón y el peso de las armaduras en cada planta, organizadas por plantas y por tipo de elemento.
También se muestran los valores totales de toda la obra.
| Nota: |
|---|
| Todos los valores de peso de los listados "Medición de armaduras por diámetro" y "Medición" tienen incluidas las mermas. |
Comprobaciones
Este listado muestra un resumen de las comprobaciones realizadas en todos los elementos de la obra.
Se indica el estado de cumplimiento de los muros de cortante y de las vigas de acople frente a distintos requerimientos en una serie de tablas organizadas por plantas.
Comprobaciones detalladas
Este listado de mayor extensión muestra el detalle de todas las comprobaciones realizadas en todos los elementos de la obra.
En cada comprobación se incorpora la referencia al apartado normativo aplicable, las expresiones y datos utilizados y los cálculos efectuados por el programa.
Planos de elementos
El programa permite generar, componer e imprimir planos detallados de cada elemento organizados en láminas mediante las utilidades disponibles en el bloque "Documentación".
Los planos de cada elemento se pueden imprimir directamente usando cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.
Planos de la obra
El programa permite generar, componer e imprimir los planos de todos los elementos de la obra organizados en láminas mediante la opción "Planos" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo.
Los planos de la obra se pueden imprimir directamente usando cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.
Fichero IFC
Al realizar una exportación del proyecto a la plataforma BIMserver.center, se exporta un fichero en formato IFC con información de las armaduras calculadas. Adicionalmente, es posible integrar en el IFC la descripción de las barras en formato BVBS, lo que completa la información del despiece del armado.
Archivos GLTF compatibles con BIMserver.center
Al realizar una exportación del proyecto a la plataforma BIMserver.center, se exportan también modelos 3D en formato GLTF con información de las secciones de los muros, los volúmenes de las secciones resistentes y de las armaduras de los elementos del proyecto para su integración en el proyecto Open BIM, permitiendo su visualización:
- en la plataforma online;
- en la aplicación de BIMserver.center para iOS y Android;
- en realidad virtual y en realidad aumentada;
- en otros programas de CYPE.
