StruBIM Shear Walls

Al iniciar la aplicación y pulsar sobre “Nuevo”, se ofrece la posibilidad de crear una “Nueva obra”. Tras indicar el "Nombre del fichero" y su "Descripción", la obra se puede integrar a continuación en un proyecto ya existente en BIMserver.center.

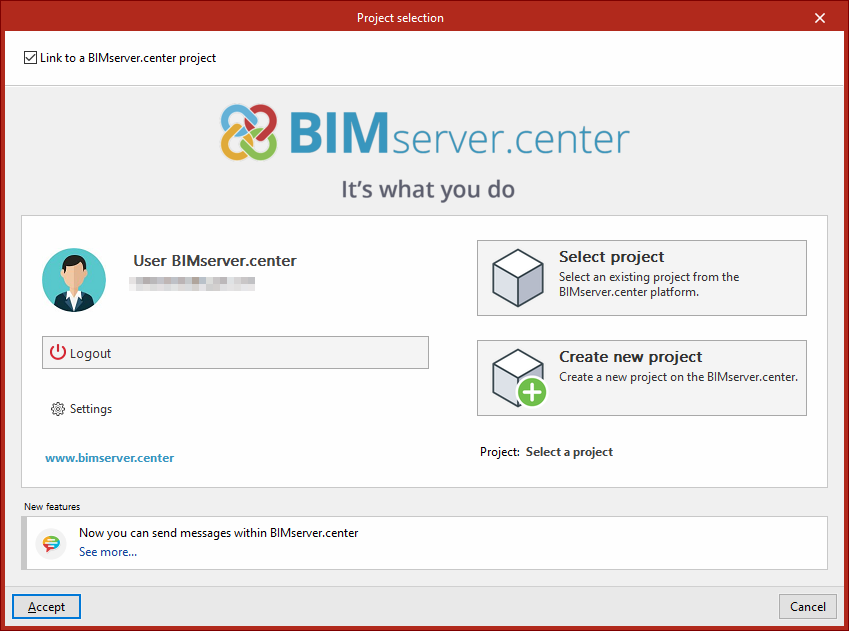

Esto se realiza en la ventana "Selección de proyecto", que presenta las siguientes opciones:

• En su parte izquierda, se puede iniciar sesión con una cuenta de BIMserver.center.
• A la derecha, se utiliza la opción "Seleccionar proyecto" para elegir un proyecto existente. También se ofrece la posibilidad de “Crear un nuevo proyecto”. En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.
• Existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla "Vincularse a un proyecto de BIMserver.center", que se encuentra en la parte superior izquierda.

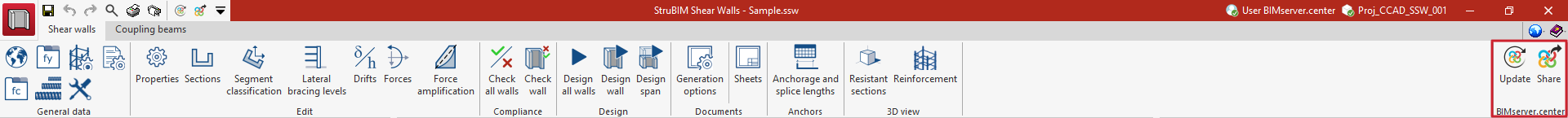

Una vez creada la nueva obra, se accede a la interfaz general del programa. En cualquier momento del trabajo, se pueden compartir o importar archivos del proyecto a través del bloque "BIMserver.center", ubicado en la parte superior derecha de la interfaz general.

Importación de modelos BIM

Al crear una nueva obra, si se ha seleccionado un proyecto alojado en la plataforma BIMserver.center desde "Seleccionar proyecto", aparece a continuación la ventana de "Importación de modelos BIM", que muestra los ficheros contenidos en dicho proyecto en formato IFC.

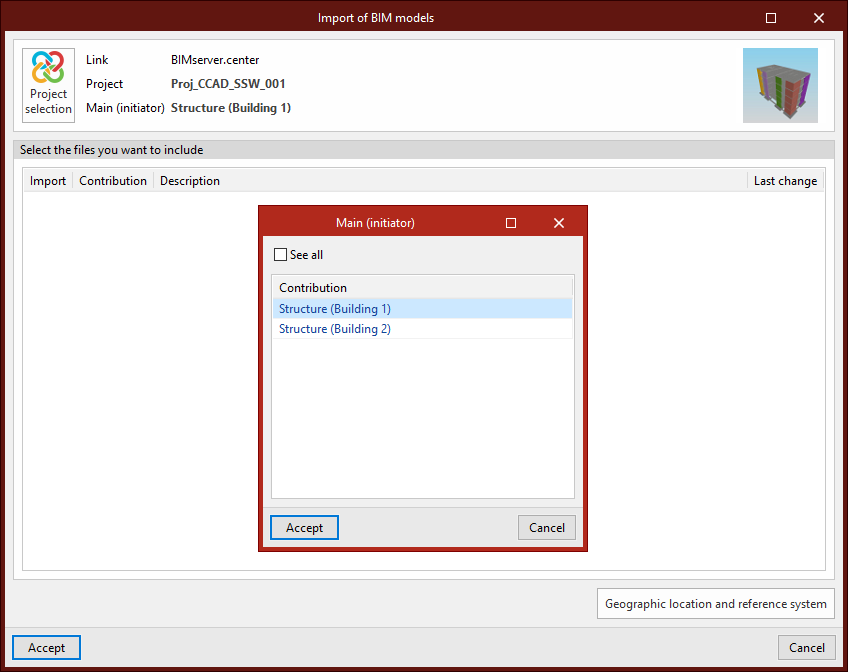

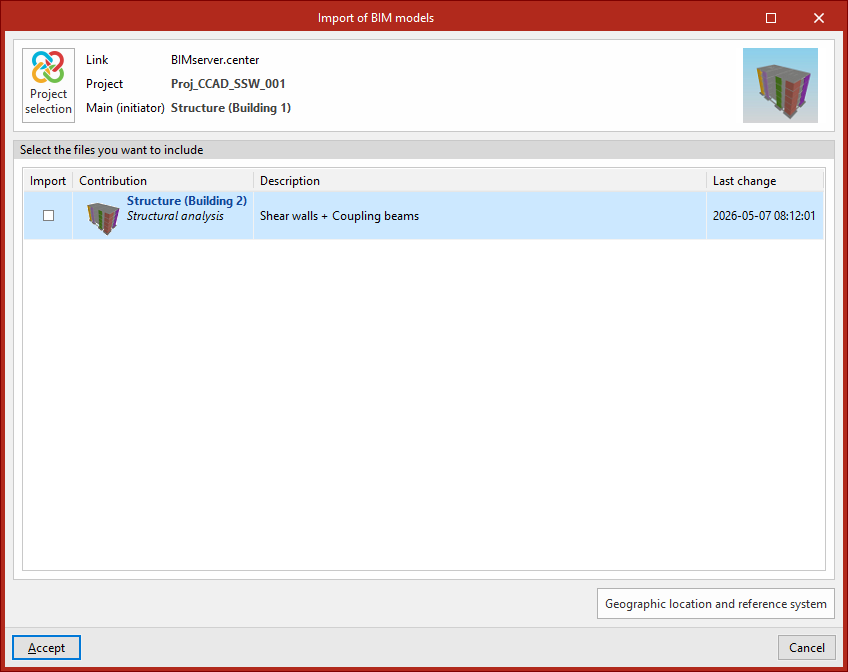

Si hay varios ficheros .ifc en el proyecto, aparecerá una ventana previa donde se debe seleccionar el fichero "Principal (Iniciador)" entre las aportaciones disponibles. Este es el fichero del que se extraerá la información en el asistente de importación de datos.

Además, en el apartado "Seleccione los ficheros que desea incluir", la aplicación ofrece la posibilidad de incluir ficheros auxiliares para su visualización en el programa. Para ello, se marca la casilla "Importar" y se acepta.

Asistente de importación de muros de cortante y vigas de acople

Es posible importar los muros de cortante y las vigas de cortante a partir de la información leída del modelo BIM dentro de StruBIM Shear Walls.

Para ello, tras seleccionar el fichero principal o iniciador a importar, el programa abre un asistente de "Importación de modelos BIM" con las siguientes fases:

1. En la primera fase, se realiza la "Selección de muros de cortante" a importar. Cada uno de ellos aparece con su "Referencia" en la lista y se puede "Importar" marcando la celda de la columna izquierda.

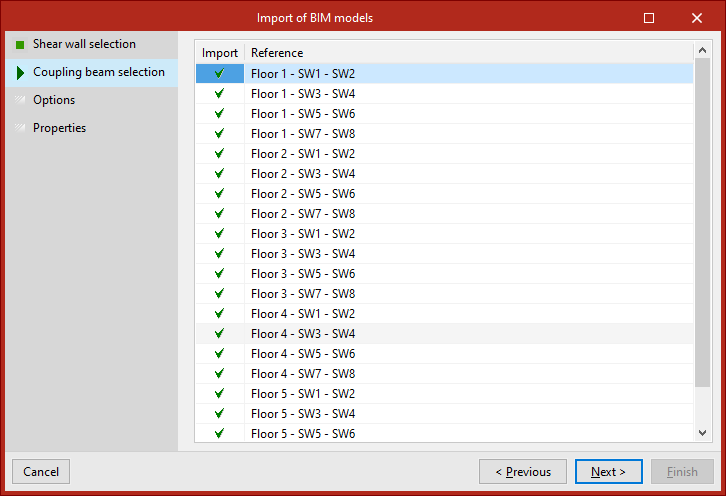

2. En la segunda fase es necesario realizar la "Selección de vigas de acople" que se desean importar dentro de la lista ofrecida por el programa. Cada una de ellas aparece con su "Referencia" y se puede "Importar" marcando la celda de la columna izquierda.

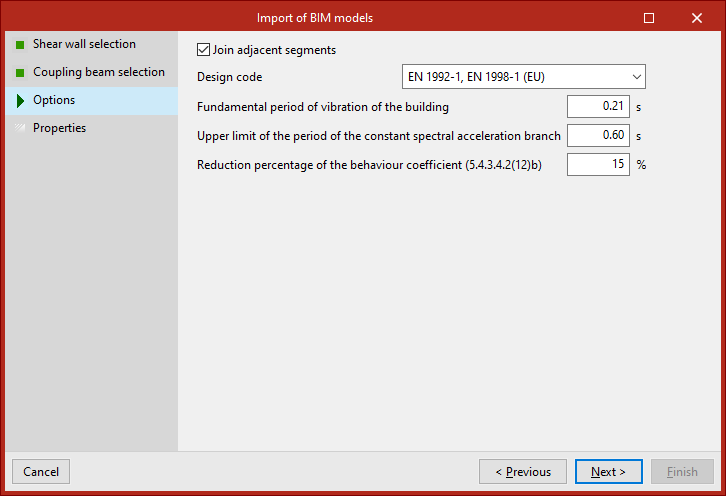

3. Más adelante, se revisa la configuración de diversas "Opciones" necesarias para el cálculo. Es posible "Unir segmentos contiguos" marcando la casilla correspondiente. Además, el programa identifica y permite seleccionar la "Norma" a cumplir en el desplegable y, en su caso, revisar y configurar los parámetros relacionados con la norma seleccionada.

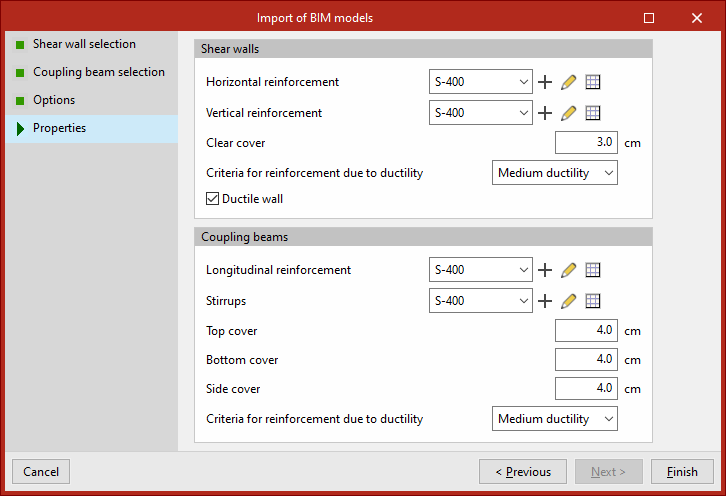

4. En la última fase se importan y revisan las "Propiedades" de los elementos importados. Esto incluye:
   • En los "Muros de cortante", se identifica el acero de la "Armadura horizontal" y el de la "Armadura vertical", el "Recubrimiento geométrico", y, en función de la norma seleccionada, la selección de los criterios de armado por ductilidad o por sismo.
   • En el caso de las "Vigas de acople", también se identifican y permiten seleccionar los aceros de la "Armadura longitudinal" y de los "Estribos", se define el "Recubrimiento superior", el "Recubrimiento inferior" y el "Recubrimiento lateral", y, en función de la norma seleccionada, los criterios de armado por ductilidad o por sismo.

Para finalizar el asistente de importación, se pulsa en "Terminar".

Criterios para disposición de armaduras

Tras el proceso de importación, el programa mostrará una ventana que permite revisar la configuración de los "Criterios para disposición de armaduras".

Estos pueden también revisarse posteriormente desde la opción específica del bloque "Datos generales".

Resultados de la importación

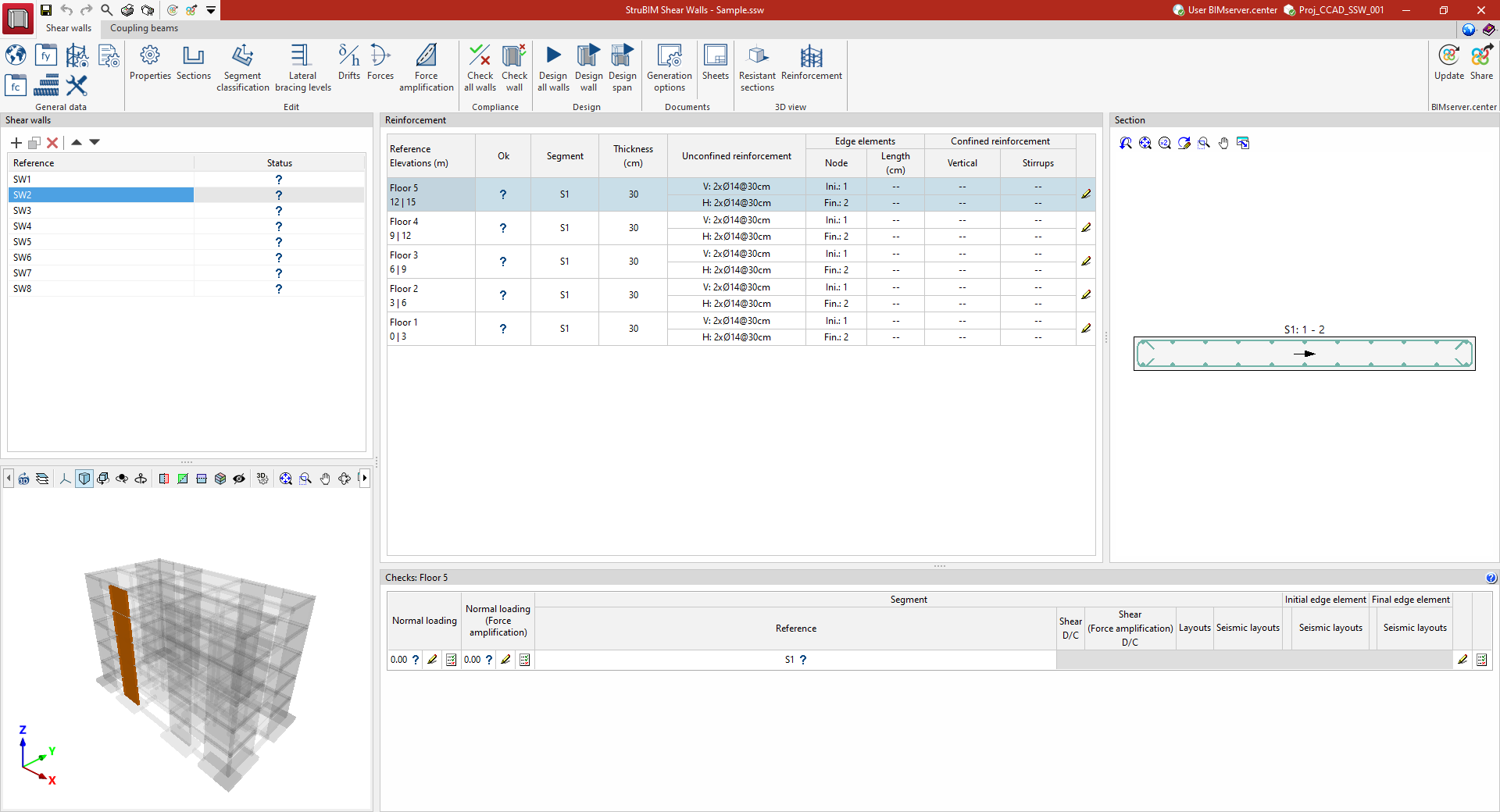

Tras "Aceptar" el último diálogo y terminar el proceso de importación, el programa preparará y abrirá la interfaz general del programa.

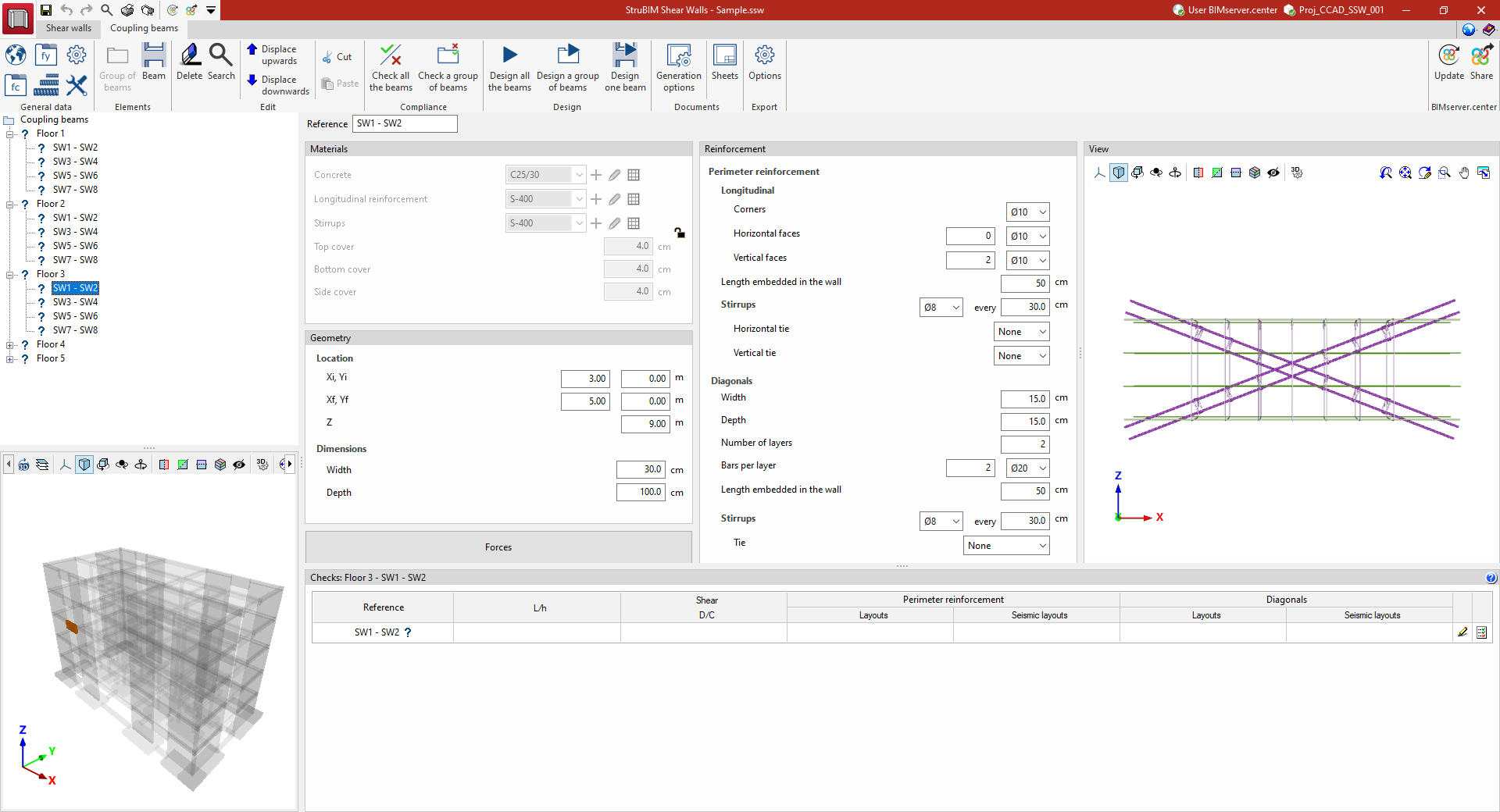

Los muros de cortante y las vigas de acople importadas se mostrarán en las listas de elementos del panel lateral izquierdo, disponibles en cada una de las pestañas correspondientes ("Muros de cortante" y "Vigas de acople"). Desde aquí se pueden añadir más elementos si se desea.

El programa, además, habrá incorporado los resultados del análisis de cada elemento, como los esfuerzos de los muros de cortante y de las vigas de acople, así como los desplomes de los muros de cortante.

A partir de este momento, el usuario puede modificar los datos de cualquiera de los muros y/o de las vigas importadas, así como aplicar un determinado armado y/o efectuar su comprobación y dimensionamiento.

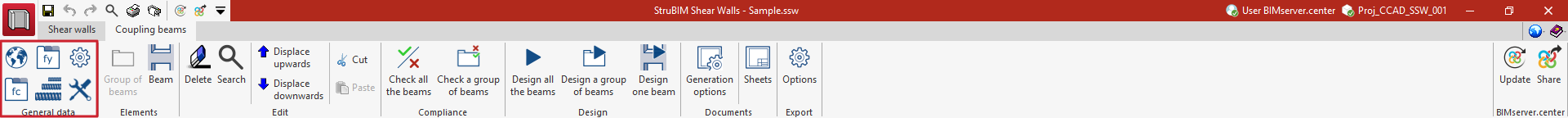

Configuración de la norma

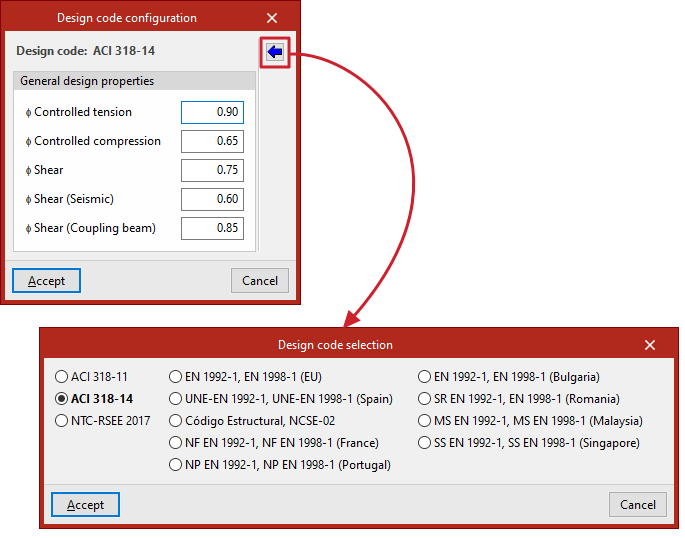

Esta opción abre una ventana emergente donde se elige la norma que el programa utilizará en el cálculo. Para ello, se debe pulsar el botón de la derecha y realizar la "Selección de norma" o de combinación de normas entre las disponibles en el programa.

Además, en la parte inferior de esta ventana es posible ajustar el valor de diferentes parámetros relacionados con la normativa seleccionada.

Hormigones

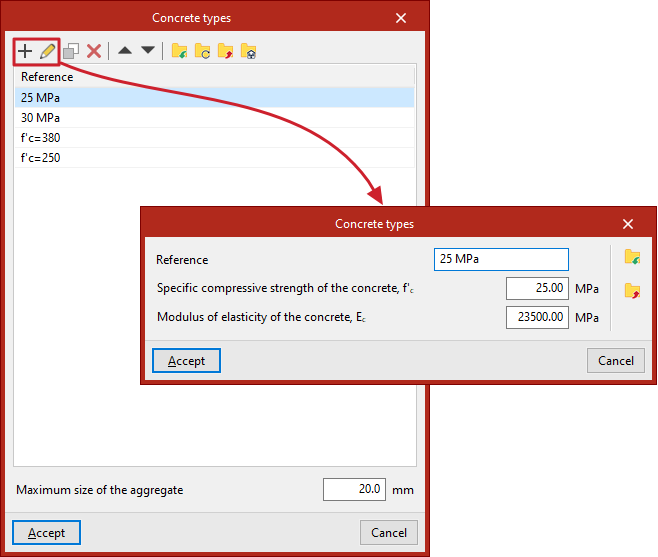

Esta opción permite acceder a la biblioteca de tipos de hormigón. En cada uno de los tipos de hormigón es necesario definir los siguientes parámetros:

• Referencia
• Resistencia característica a compresión del hormigón, f_ck
• Módulo de elasticidad de cálculo del hormigón, E_c

Los tipos de hormigón se pueden añadir desde cero por el usuario, importarse y/o exportarse a ficheros .bibgen guardados en disco, o crearse a partir de los hormigones "Predefinidos" disponibles en algunas normativas para cada país o región mediante el asistente. Para ello, se utilizan las herramientas de la parte superior de la lista de tipos.

También es posible configurar el "Tamaño máximo del árido" desde el campo correspondiente de esta ventana.

Aceros

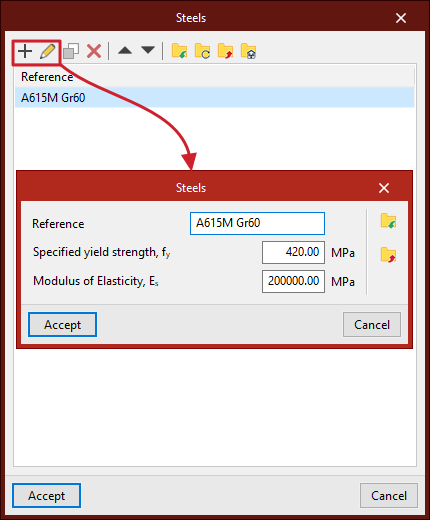

Esta opción permite acceder a la biblioteca de tipos de acero de armar. En cada uno de los tipos de acero es necesario definir los siguientes parámetros:

• Referencia
• Límite elástico, f_yk
• Módulo de elasticidad, E_s

Los tipos de acero se pueden añadir desde cero por el usuario, importarse y/o exportarse a ficheros .bibgen guardados en disco, o crearse a partir de los aceros "Predefinidos" disponibles en algunas normativas para cada país o región mediante el asistente. Para ello, se utilizan las herramientas de la parte superior de la lista de tipos.

Criterios de disposición de armaduras

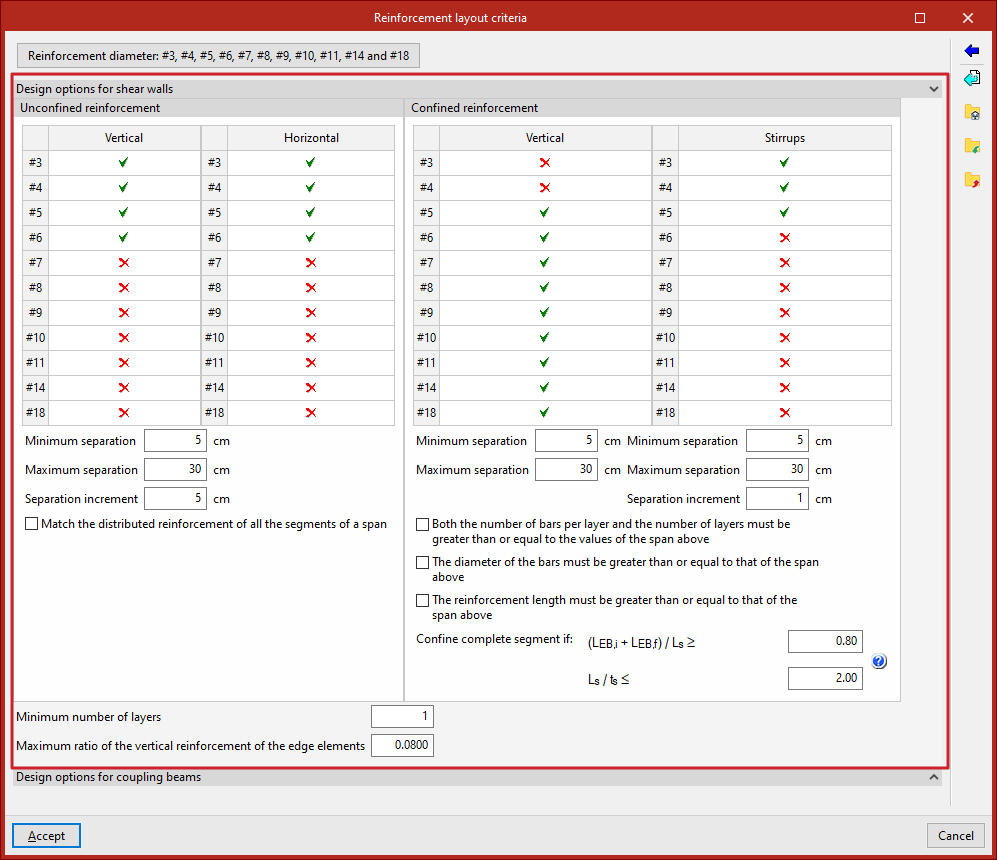

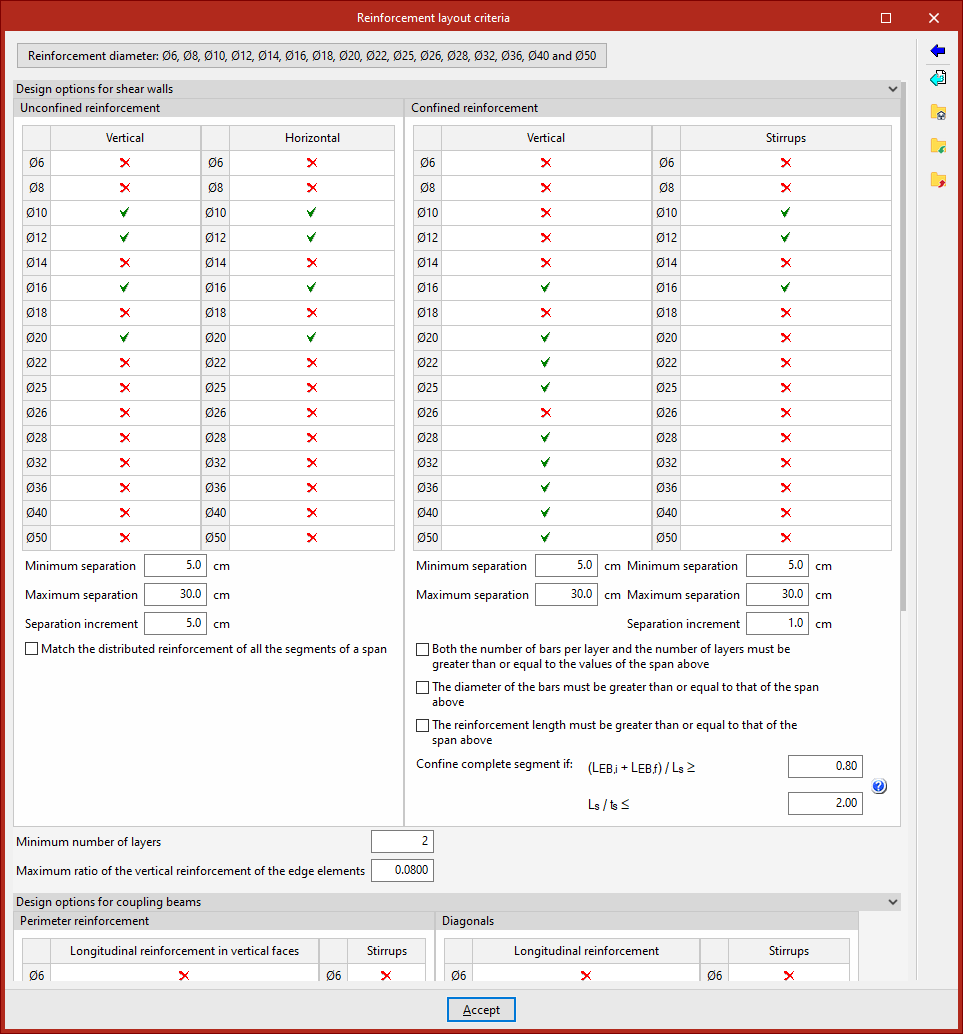

Esta opción abre una ventana donde se pueden configurar los diferentes criterios de disposición de armaduras en los muros de cortante y en las vigas de acople que el programa empleará en los procesos de dimensionamiento.

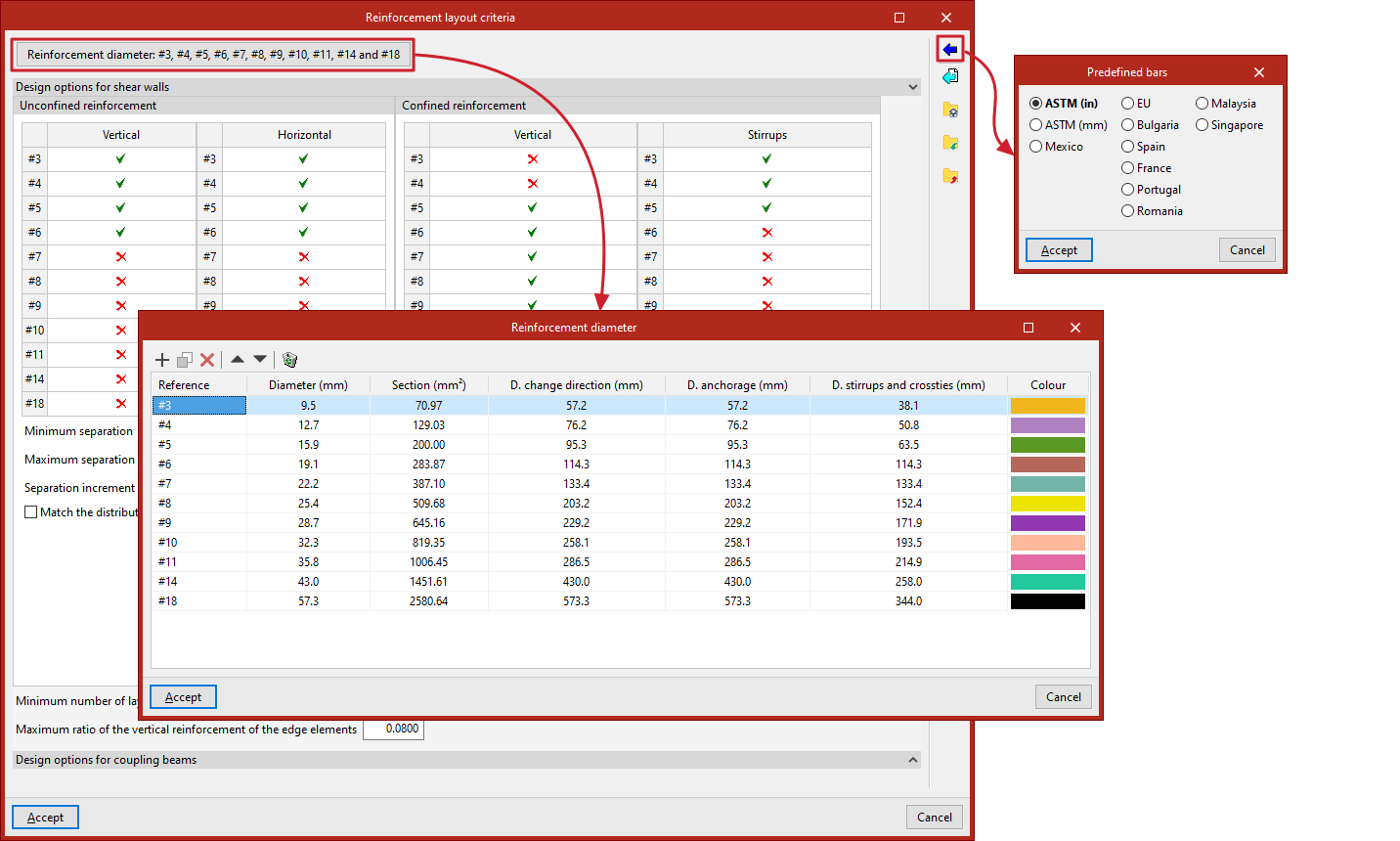

En primer lugar, el botón de la parte superior permite abrir un cuadro de diálogo donde se añaden los "Diámetros de refuerzo" disponibles. El botón "Barras predefinidas", a la derecha, permite cargar esta información a partir de la norma, región o país seleccionado.

A la derecha, el programa también ofrece una utilidad que "Restaura los valores por defecto de la instalación", y herramientas para exportar o importar la información definida en esta ventana a ficheros con formato .bib548 en disco.

Más adelante se configuran las opciones de dimensionamiento de los muros de cortante y/o de las vigas de acople en diferentes apartados desplegables:

Opciones de dimensionamiento de muros de cortante

• Armadura no confinada (Vertical, Horizontal)
  La tabla permite marcar o desmarcar los diámetros o calibres de barras que el programa puede utilizar o no en la armadura no confinada de los muros de cortante. Más adelante es posible ajustar los siguientes parámetros de esta armadura:
  • Separación mínima
  • Separación máxima
  • Incremento de separación
  • Igualar la armadura distribuida de todos los segmentos de un tramo (opcional)
• Armadura confinada (Vertical, Estribos)
  La tabla permite marcar o desmarcar los diámetros o calibres de barras que el programa puede utilizar o no en la armadura confinada de los muros de cortante. Más adelante es posible ajustar los siguientes parámetros de esta armadura:
  • Separación mínima (armadura vertical)
  • Separación máxima (armadura vertical)
  • Separación mínima (estribos)
  • Separación máxima (estribos)
  • Incremento de separación (estribos)
  • Tanto el número de barras por capa como el número de capas deben ser mayores o iguales que los valores correspondientes del tramo superior (opcional)
  • El diámetro de las barras debe ser mayor o igual que el del tramo superior
  • La longitud del refuerzo debe ser mayor o igual que la del tramo superior
  • Confinar segmento completo si (los parámetros L_EB,i, L_EB,f, L_s y t_s se detallan en el esquema de ayuda accesible a la derecha):
    • (L_EB,i+L_EB,f)/L_s ≥ [valor]
    • L_s / t_s ≤ [valor]

De forma adicional, se indica el "Número mínimo de capas" y la "Cuantía máxima de la armadura vertical de los elementos de borde".

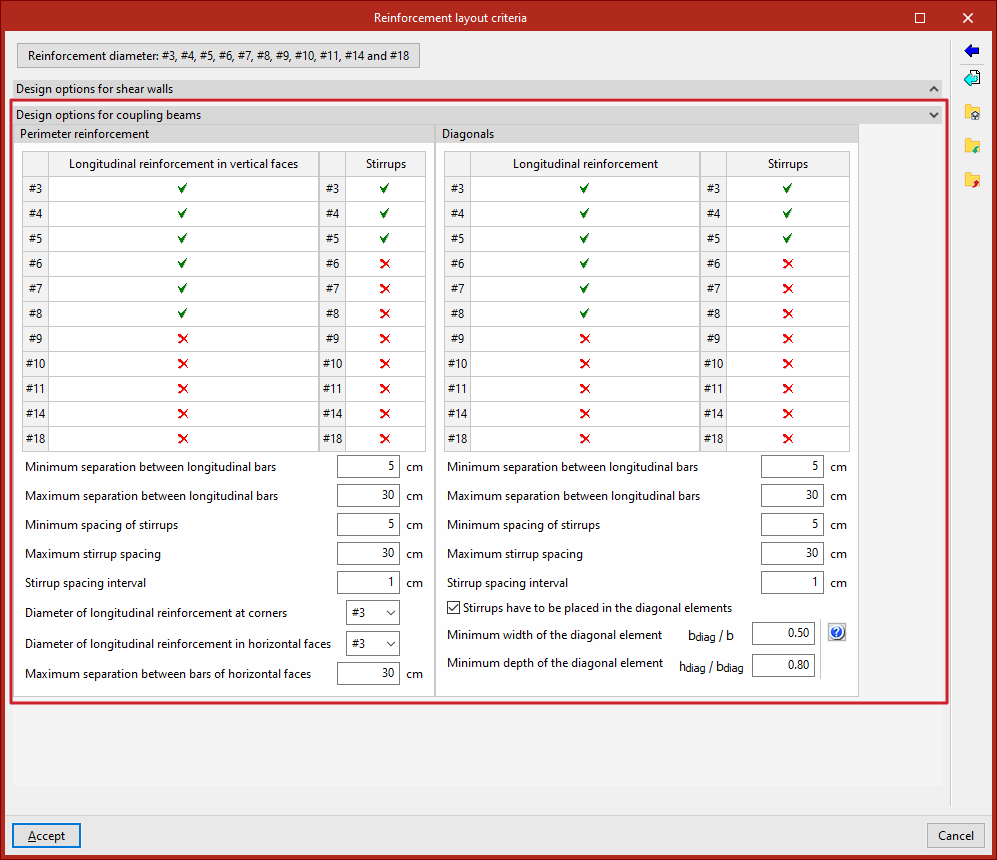

Opciones de dimensionamiento de vigas de acople

• Armadura perimetral (Armadura longitudinal en caras verticales, Estribos)
  La tabla permite marcar o desmarcar los diámetros o calibres de barras que el programa puede utilizar o no en la armadura perimetral de las vigas de acople. Más adelante es posible ajustar los siguientes parámetros de esta armadura:
  • Separación mínima entre barras longitudinales
  • Separación máxima entre barras longitudinales
  • Separación mínima entre estribos
  • Separación máxima entre estribos
  • Intervalo de separaciones entre estribos
  • Diámetro de la armadura longitudinal en esquinas
  • Diámetro de la armadura longitudinal en caras horizontales
  • Separación máxima entre barras de caras horizontales
• Diagonales (Armadura longitudinal, Estribos)
  La tabla permite marcar o desmarcar los diámetros o calibres de barras que el programa puede utilizar o no en la armadura de las diagonales de las vigas de acople. Más adelante es posible ajustar los siguientes parámetros de esta armadura:
  • Separación mínima entre barras longitudinales
  • Separación máxima entre barras longitudinales
  • Separación mínima entre estribos
  • Separación máxima entre estribos
  • Intervalo de separaciones entre estribos
  • Se deben colocar estribos en los elementos diagonales (opcional)
  • Anchura mínima del elemento diagonal, b_diag/b
  • Canto mínimo del elemento diagonal, h_diag/b_diag
    (los parámetros b_diag, h_diag y b se detallan en el esquema de ayuda accesible a la derecha)

Propiedades

Esta opción permite acceder a una ventana donde se pueden editar las siguientes propiedades para todas las vigas:

• Hormigón
  En este apartado se puede seleccionar y/o editar uno de los tipos de hormigón creados en la biblioteca específica.
• Armadura longitudinal
  En este apartado se puede seleccionar y/o editar uno de los tipos de acero creados en la biblioteca específica para su aplicación a la armadura longitudinal de las vigas de acople.
• Estribos
  En este apartado se puede seleccionar y/o editar uno de los tipos de acero creados en la biblioteca específica para su aplicación a los estribos de las vigas de acople.
• Recubrimiento superior
  Valor del recubrimiento geométrico superior del armado de las vigas.
• Recubrimiento inferior
  Valor del recubrimiento geométrico inferior del armado de las vigas.
• Recubrimiento lateral
  Valor del recubrimiento geométrico lateral del armado de las vigas.
• Criterios de armado por sismo
  Se pueden tomar los criterios de armado por sismo aplicables en un "Muro estructural ordinario" o en un "Muro estructural especial".


Opciones de representación

Desde aquí es posible configurar el símbolo de la "Abreviatura para la separación entre barras" (por defecto, '@') utilizado en la representación de los armados en los planos.

Son las siguientes:

• Grupo de vigas
  Permite introducir un grupo de vigas en la lista tras seleccionar el grupo raíz ("Vigas de acople"). Es necesario escribir su "Referencia".
• Viga
  Permite introducir una viga de acople en la lista tras seleccionar el grupo de vigas donde se desea insertar. Es necesario escribir su "Referencia" y definir el resto de sus propiedades en los apartados correspondientes del panel central de la interfaz ("Materiales", "Geometría", "Armadura").

El programa genera las vigas y los grupos de vigas en el proceso de importación inicial a partir de la información del modelo BIM.

La definición de grupos de vigas permite efectuar la comprobación del cumplimiento normativo o el dimensionado del armado por grupos utilizando las opciones correspondientes.

Son las siguientes:

• Borrar
  Elimina la viga o grupo de vigas seleccionado en la lista del panel lateral.
• Buscar
  Busca y selecciona una viga o grupo de vigas tras introducir su texto de referencia o parte del mismo.
• Desplazar hacia arriba
  Desplaza hacia arriba la viga o grupo de vigas seleccionado una posición en la lista.
• Desplazar hacia abajo
  Desplaza hacia abajo la viga o grupo de vigas seleccionado una posición en la lista.
• Cortar
  Corta la viga o grupo de vigas seleccionado.
• Pegar
  Pega la viga o grupo de vigas seleccionado en la posición seleccionada en la lista.

Al pulsar sobre el mismo, se abre una ventana emergente con una tabla de esfuerzos aplicados sobre la viga. Cada uno de ellos está determinado por los siguientes datos:

• Combinación
  Referencia de la combinación de hipótesis en la que se producen los esfuerzos introducidos.
• Cortante (Extremo inicial)
  Valor del esfuerzo cortante en el extremo inicial de la viga de acople.
• Cortante (Extremo final)
  Valor del esfuerzo cortante en el extremo final de la viga de acople.

El programa obtiene estos datos en el proceso de importación inicial a partir de la información de los resultados del análisis incluidos en el modelo BIM.

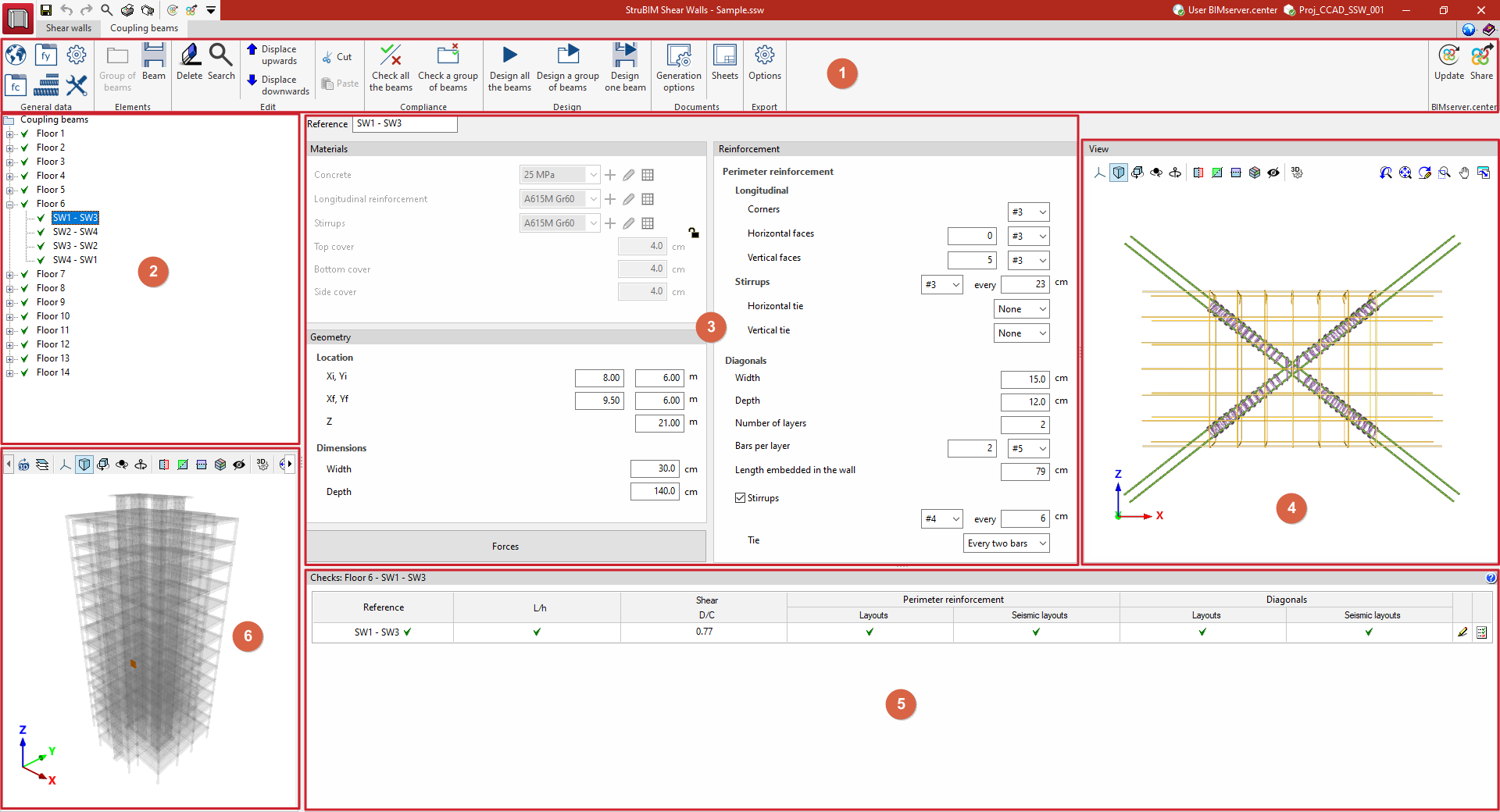

El panel "Comprobaciones", situado en la parte inferior de la interfaz, muestra una tabla de comprobaciones de la viga de acople seleccionada en el panel lateral.

La tabla muestra las siguientes columnas:

• Referencia
  Referencia de la viga de acople.
• L/h
  Estado de cumplimiento de la relación de aspecto L/h de la viga.
• Cortante D/C
  Ratio demanda/capacidad de la resistencia a cortante de la viga.
• Armadura perimetral
  Estados de cumplimiento de la armadura perimetral de la viga frente a las "Disposiciones" normativas y frente a las "Disposiciones sísmicas" normativas.
• Diagonales
  Estados de cumplimiento de las diagonales de refuerzo de la viga frente a las "Disposiciones" normativas y frente a las "Disposiciones sísmicas" normativas.
• Editar
  Mediante esta opción se abre una ventana emergente donde es posible realizar lo siguiente:
  • En la parte superior, se muestra una lista de cada una de las "Comprobaciones" normativas efectuadas sobre la viga de acople, indicando su "Estado" de cumplimiento, el "Tipo" de comprobación, la "Zona" donde se efectúa, y un resumen de la "Comprobación".
  • En la parte inferior, se muestra el detalle de la comprobación seleccionada en la parte superior, con la referencia al apartado normativo aplicable, las expresiones y datos utilizados y los cálculos efectuados por el programa.
  • A la izquierda, mediante la opción "Mostrar el panel de edición", se pueden editar los "Datos para la comprobación de la viga de acople", incluyendo datos de los materiales, geometría y recubrimientos, los armados de refuerzo, los criterios de armado por sismo a contemplar y el esfuerzo cortante considerado.
• Listado
  Mediante esta opción se accede al listado de comprobaciones detalladas de la viga de acople. Este listado se puede imprimir directamente o exportar a diferentes formatos.

Comprobar todas las vigas

Esta opción permite comprobar todas las vigas de acople de la obra.

Comprobar un grupo de vigas

Esta opción permite comprobar el grupo de vigas que se encuentre seleccionado en la lista.

Dimensionar todas las vigas

Esta opción permite comprobar y dimensionar todas las vigas de acople de la obra.

Dimensionar un grupo de vigas

Esta opción permite comprobar y dimensionar todas las vigas del grupo que se encuentre seleccionado en la lista.

Dimensionar una viga

Esta opción permite comprobar y dimensionar la viga de acople que se encuentre seleccionada.

Planos de vigas de acople

StruBIM Shear Walls incorpora herramientas que permiten la generación automática o manual de planos de las vigas de acople diseñadas en el programa. Estos planos incluyen alzados y secciones de las vigas, lo que facilita la documentación gráfica de los diseños realizados.

Los tipos de dibujos generados son:

• Alzado
  Vista en elevación de la viga de acople.
• Sección transversal
  Vista de la sección transversal de la viga de acople.

Se etiquetan la armadura perimetral de la viga y las diagonales de refuerzo.

Acceso al editor de láminas

Al pulsar en el icono "Láminas" dentro del bloque "Documentación", se abre el editor de láminas de la viga seleccionada.

La primera vez que se accede a esta sección, el programa pregunta si se desea generar automáticamente la composición predefinida de láminas. La representación de cada lámina dependerá de la configuración seleccionada previamente en "Opciones de generación".

Es posible reorganizar el contenido mediante la opción "Mover", del bloque "Edición", e insertar otros dibujos desde "Dibujos 2D", del mismo bloque.

Configuración de la representación de láminas

En el diálogo "Opciones de generación", que incluye herramientas tanto para la generación de láminas de vigas de acople como para la de muros de cortante, se puede definir:

• Formato de lámina
  Permite definir el formato de las láminas generadas:
  • Con la opción "Tipo", es posible seleccionar una plantilla para que la hoja adopte el formato asociado a ella.
  • La opción "Vacía" permite definir manualmente el formato de la lámina.

• Organización
  Determina el grupo de láminas en el que se insertarán las láminas generadas.

• Opciones de representación
  En este apartado se encuentran las siguientes opciones:
  • Mostrar la cantidad total de barras en los elementos de borde:
    Cuando está activada, las etiquetas de la armadura de los elementos de borde muestran el número total de barras verticales (por ejemplo, 14 #10). Si está desactivada, se indica el número de capas y la cantidad de barras por capa (por ejemplo, 2x7 #7).
  • Mostrar la longitud de las barras:
    Agrega la longitud de las barras a las etiquetas de las barras horizontales.
  • Mostrar longitudes y separaciones con unidades.
  • Factor multiplicador del tamaño de representación de la sección transversal de las barras.

• Escalas
  • Divisor de escala para el dibujo de los esquemas de secciones, los detalles de secciones, los detalles de segmentos, los alzados y las vigas de acople.

• Etiquetas
  • Incluir la referencia del muro en el título de los dibujos.

• Láminas predefinidas de muros
  • Indicar que las láminas predefinidas de muros incluyan los dibujos de las secciones o de los alzados.
  • Representar las secciones con un detalle para cada segmento:
    Permite elegir entre dos modos de representación. Si la opción está desactivada, se muestra toda la sección con todas sus armaduras. Si está activada, se presenta un esquema general de la sección junto con detalles específicos para cada segmento.
  • Permite definir si se muestra un dibujo por lámina o si se agrupan en función del tipo.

• Simbología
  Permite definir los símbolos o las abreviaturas utilizadas en los textos, las notas y las aclaraciones que aparecen en las etiquetas.

Generación de láminas predefinidas

La generación automática de las láminas de cada elemento puede realizarse al acceder por primera vez al apartado "Láminas" o dentro de este, desde la opción "Láminas predefinidas".

También es posible generar las láminas de todos los muros de cortante y de todas las vigas de acople de la obra utilizando la opción "Planos" del menú "Archivo" o de la parte superior de la interfaz general.

Al utilizar estas opciones, según las configuraciones establecidas en "Opciones de generación", el programa genera los dibujos de las secciones y los alzados, junto con las etiquetas de las armaduras.

En los alzados, se indica la longitud de la viga y se representa y etiqueta la armadura longitudinal y las diagonales, incluyendo los armados de esquina, los armados adicionales en las caras de las vigas, el estribado del armado longitudinal, y las barras que forman las diagonales de refuerzo y su estribado.

En las secciones, se muestra el canto y el ancho de la viga, y se representa el armado longitudinal y su estribado, así como el armado de las dos diagonales de refuerzo.

Actualizar

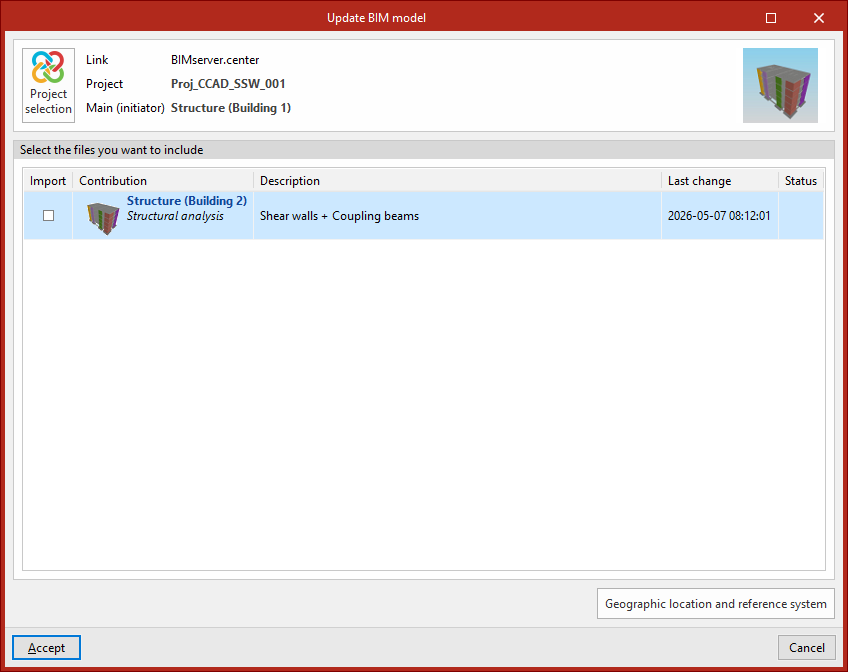

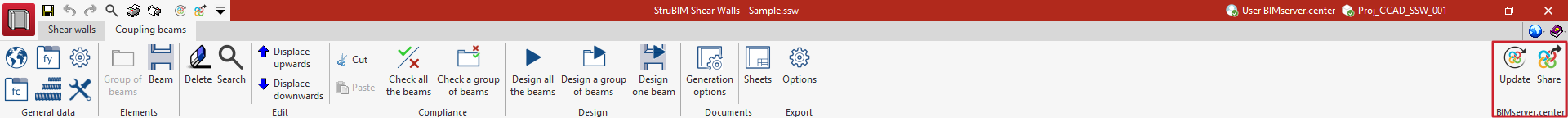

Actualiza la información contenida en el modelo del fichero "Principal (Iniciador)" importado previamente al proyecto, así como importa otros modelos adicionales si se desea.

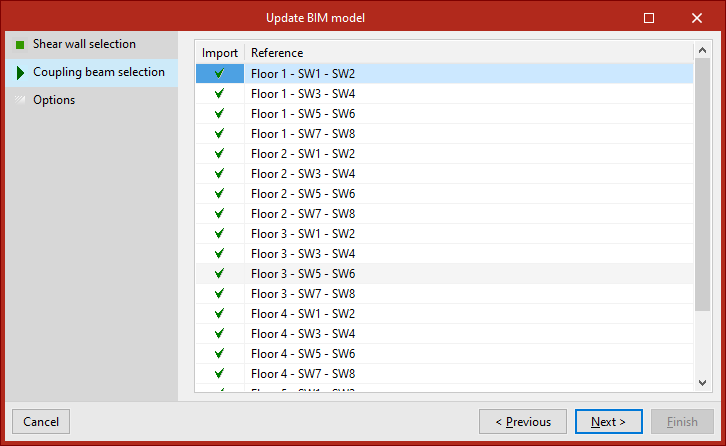

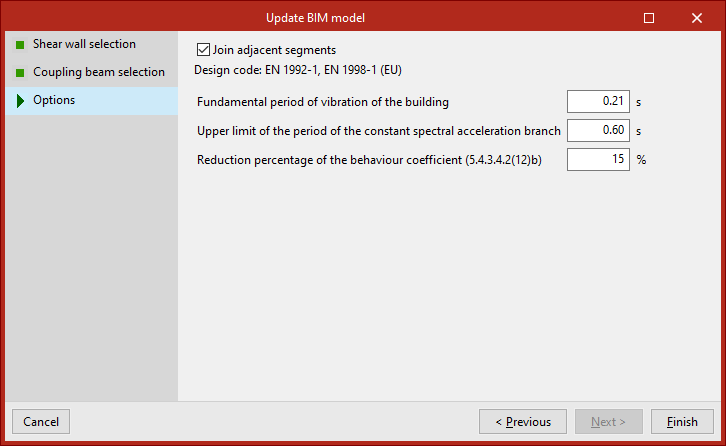

El proceso de actualización lanza un asistente de importación de muros de cortante y de vigas de acople similar al que aparece en el proceso de creación de una obra nueva, permitiendo realizar la "Selección de muros de cortante", la "Selección de vigas de acople" y la configuración de "Opciones".

Compartir

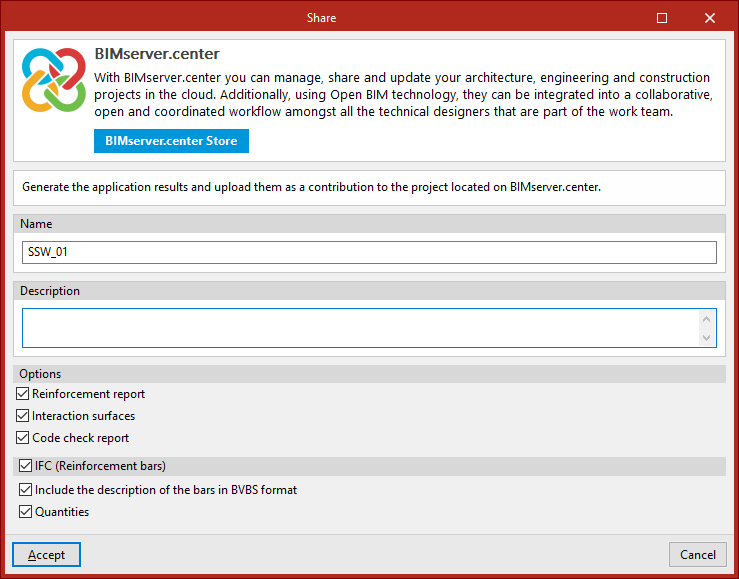

Exporta la información de la instalación desarrollada con el programa a BIMserver.center para compartirla con otros usuarios.

Durante el proceso de exportación se puede definir la información relacionada con el archivo .ifc a exportar y seleccionar los ficheros adicionales que se desean compartir:

• Nombre
• Descripción
• Opciones
  En este apartado es posible incluir los siguientes documentos e información en la exportación:
  • Listado de armados (opcional)
  • Superficies de interacción (opcional)
  • Listado de comprobaciones (opcional)
• IFC (Barras de armado) (opcional)
  Si se activa esta opción se puede generar un fichero en formato IFC con información de las armaduras del modelo. Es posible configurar las siguientes opciones:
  • Incluir la descripción de las barras en formato BVBS (opcional)
    En el fichero .ifc se añade un parámetro adicional en cada barra con su descripción en formato BVBS, que proporciona la información necesaria sobre la forma de cada barra para su fabricación.
  • Cantidades (opcional)
    Activando esta opción se incluye información sobre las cantidades del modelo en el fichero de exportación.
