StruBIM Shear Walls

Lorsque vous lancez l’application et cliquez sur 'Nouveau', créez un 'Nouvel ouvrage'. Après avoir renseigné le 'Nom du fichier' et la 'Description', intégrez l’ouvrage à un projet existant sur BIMserver.center.

Cette étape se déroule dans la fenêtre 'Sélection du projet', qui propose les options suivantes :

• Connexion (partie gauche)
  Connectez-vous avec un compte BIMserver.center.
• Choix du projet (partie droite)
  Cliquez sur 'Sélectionner projet' pour choisir un projet existant.
  Si nécessaire, cliquez sur 'Créer un nouveau projet'. Le projet créé devient alors visible sur BIMserver.center.
• Démarrer sans BIMserver.center
  Démarrez le projet sans connexion en décochant la case 'Se lier à un projet de BIMserver.center', située en haut à gauche.

Une fois le nouvel ouvrage créé, accédez à l’interface principale du logiciel. À tout moment, partagez ou importez des fichiers via le bloc 'BIMserver.center', situé en haut à droite de l’interface principale.

Importation de modèles BIM

Lors de la création d’un nouveau projet, sélectionnez un projet hébergé sur BIMserver.center via 'Sélectionner projet'. La fenêtre 'Importation de modèles BIM' s’affiche et liste les fichiers IFC présents dans le projet.

Si le projet contient plusieurs fichiers IFC, une fenêtre préliminaire s’affiche : sélectionnez le fichier 'Principal (De départ)'. L’assistant d’importation extrait les informations à partir de ce fichier.

Dans la section 'Sélectionnez les fichiers à inclure', incluez également des fichiers auxiliaires pour les afficher dans le logiciel : cochez 'Importer', puis validez.

Assistant d'importation des murs de cisaillement et des linteaux de liaison

Importez les murs de cisaillement et les linteaux de liaison à partir des données extraites du modèle BIM dans StruBIM Shear Walls.

Après avoir sélectionné le fichier principal (ou de départ), lancez l’assistant 'Importation de modèles BIM', organisé en plusieurs étapes :

1. Sélection des murs de cisaillement
   Sélectionnez les murs à importer dans la liste. Chaque mur apparaît avec sa référence. Cochez la case de la colonne de gauche pour l’inclure.

2. Sélection des linteaux de liaison
   Sélectionnez les linteaux à importer dans la liste. Chaque linteau apparaît avec sa référence. Cochez la case de la colonne de gauche pour l’inclure.

3. Options de calcul
   Réglez les options nécessaires au calcul :
   • activez 'Unir segments contigus' si nécessaire ;
   • sélectionnez la 'Norme' dans la liste déroulante ;
   • vérifiez et configurez les paramètres associés à la norme sélectionnée.

4. Propriétés des éléments importés
   Importez et vérifiez les 'Propriétés' des éléments :
   • Pour les murs de cisaillement : identifiez l’acier des armatures horizontales et verticales, l’enrobage géométrique, ainsi que (selon la norme) les critères d’armature liés à la ductilité ou à la résistance sismique.
   • Pour les linteaux de liaison : identifiez et sélectionnez les aciers des armatures longitudinales et des cadres, définissez l’enrobage supérieur, inférieur et latéral, ainsi que (selon la norme) les critères d’armature liés à la ductilité ou à la résistance sismique.

Pour terminer, cliquez sur 'Terminer'.

Critères de disposition des armatures

Après l’importation, vérifiez les paramètres des 'Critères pour la disposition des armatures' dans la fenêtre qui s’affiche.

Consultez ces informations ultérieurement via l’option correspondante du bloc 'Données générales'.

Résultats de l'importation

Après avoir cliqué sur 'Accepter' dans la dernière boîte de dialogue, le logiciel affiche l’interface principale.

• Les murs de cisaillement et les linteaux de liaison importés apparaissent dans les listes du panneau latéral gauche, dans les onglets 'Murs de cisaillement' et 'Linteaux de liaison'. Ajoutez d’autres éléments si nécessaire.
• Le logiciel intègre également les résultats d’analyse disponibles, notamment :
  • les efforts des murs de cisaillement et des poutres de liaison ;
  • les dévers des murs de cisaillement.

Ensuite, modifiez les données de chaque mur et/ou linteau importé, appliquez une armature spécifique, puis lancez la vérification et/ou le dimensionnement.

Configuration de la norme

Cette option ouvre une fenêtre dans laquelle vous sélectionnez la norme utilisée par le logiciel pour le calcul. Cliquez sur le bouton à droite, puis choisissez la 'Norme' ou la combinaison de normes parmi celles disponibles.

Dans la partie inférieure de la fenêtre, ajustez également les paramètres associés à la norme sélectionnée.

Bétons

Cette option ouvre la bibliothèque des bétons. Pour chaque type de béton, renseignez :

• Référence
• Résistance caractéristique en compression du béton, f_ck
• Module d'élasticité de calcul du béton, E_c

Ajoutez vos bétons :

• en les créant manuellement ;
• en les important ou exportant au format .bibgen ;
• en les générant depuis les bétons 'Prédéfinis' proposés par certaines normes (assistant disponible).

Utilisez les outils situés en haut de la liste pour gérer ces actions.

Vous pouvez aussi définir la 'Dimension maximale des granulats' dans le champ prévu.

Aciers

Cette option ouvre la bibliothèque des aciers de ferraillage. Pour chaque type d’acier, renseignez :

• Référence
• Limite d'élasticité, f_yk
• Module d'élasticité, E_s

Ajoutez vos aciers :

• en les créant manuellement ;
• en les important ou exportant au format .bibgen ;
• en les générant depuis les aciers 'Prédéfinis' proposés par certaines normes (assistant disponible).

Utilisez les outils situés en haut de la liste pour gérer ces actions.

Critères de disposition des armatures

Cette option ouvre une fenêtre dans laquelle vous définissez les critères de disposition des armatures utilisés par le logiciel pour le dimensionnement des murs de cisaillement et des linteaux de liaison.

Diamètres disponibles

• Utilisez le bouton en haut pour ajouter les 'Diamètres de renfort' disponibles.
• Utilisez 'Barres prédéfinies' (à droite) pour charger les diamètres depuis la norme, la région ou le pays sélectionné.

Outils complémentaires

À droite, vous pouvez :

• 'Restaure les valeurs par défaut de l’installation' ;
• importer ou exporter ces critères au format .bib548.

Options de dimensionnement des murs de cisaillement

• Armature non confinée (Verticale, Horizontale)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
• Armature confinée (Verticale, Cadres)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
  • Espacement minimal (armature verticale)
  • Espacement maximal(armature verticale)
  • Espacement minimal (cadres)
  • Espacement maximal (cadres)
  • Augmentation de l'espacement(cadres)
  • Tant le nombre de barres par lit que le nombre de lits doivent être supérieurs ou égaux aux valeurs correspondantes du tronçon supérieur (optionnel)
  • Le diamètre des barres doit être supérieur ou égal à celui du tronçon supérieur
  • La longueur du renfort doit être supérieure ou égale à celle du tronçon supérieur
  • Confiner le segment complet si : les paramètres L_EB,i, L_EB,f, L_s et t_s sont détaillés dans le schéma d'aide accessible à droite :
    • (L_EB,i + L_EB,f)/L_s ≥ [valeur]
    • L_s / t_s ≤ [valeur]

• Indiquez enfin :
  • 'Nombre minimal de lits'
  • 'Ratio maximal de l’armature verticale des éléments de bord'

Options de dimensionnement des linteaux de liaison

• Armature périphérique (Armature longitudinale aux faces verticales, Cadres)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
  • Espacement minimal entre les barres longitudinales
  • Espacement maximal entre les barres longitudinales
  • Espacement minimal entre cadres
  • Espacement maximal entre cadres
  • Intervalle d'espacements entre les cadres
  • Diamètre de l'armature longitudinale aux coins
  • Diamètre de l'armature longitudinale aux faces horizontales
  • Espacement maximal entre les barres de faces horizontales
• Diagonales (Armature longitudinale, Cadres)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
  • Espacement minimal entre les barres longitudinales
  • Espacement maximal entre les barres longitudinales
  • Espacement minimal entre cadres
  • Espacement maximal entre cadres
  • Intervalle d'espacements entre les cadres
  • L'armature transversale doit être placée aux éléments diagonaux (optionnel)
  • Largeur minimale de l'élément diagonal, b_diag/b
  • Hauteur minimale de l'élément diagonal, h_diag/b_diag
    (les paramètres b_diag, h_diag et b sont détaillés dans le schéma d'aide accessible à droite)

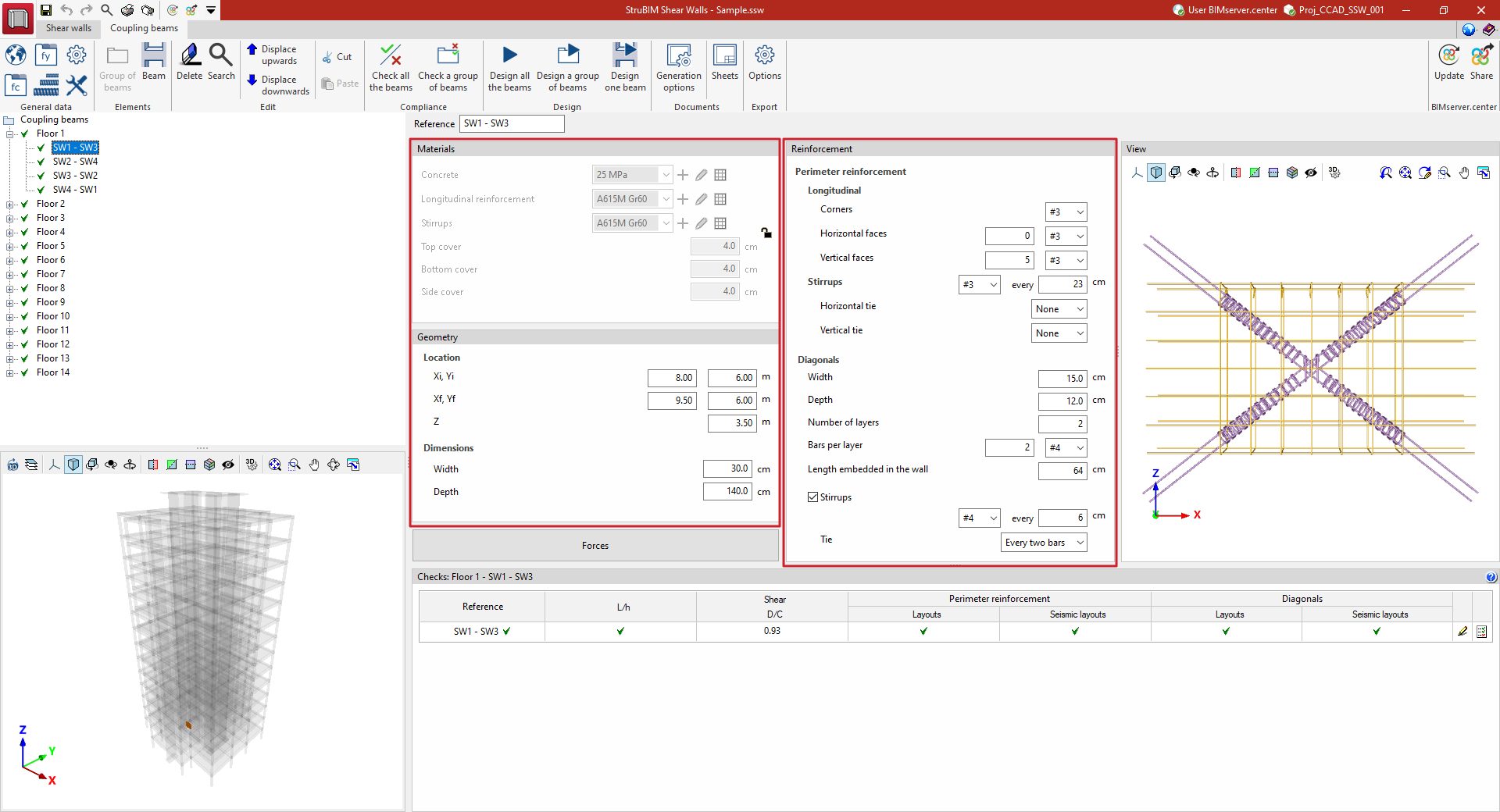

Propriétés

Ouvrez la fenêtre 'Propriétés' pour ajuster les paramètres suivants :

• Béton
  Sélectionnez et/ou modifiez un type de béton créé dans la bibliothèque.
• Armature longitudinale
  Sélectionnez et/ou modifiez un type d’acier (bibliothèque) pour l’armature longitudinale des linteaux de liaison.
• Cadres
  Sélectionnez et/ou modifiez un type d’acier (bibliothèque) pour les cadres des linteaux de liaison.
• Enrobage supérieur
  Définissez l’enrobage géométrique supérieur du ferraillage des poutres.
• Enrobage inférieur
  Définissez l’enrobage géométrique inférieur du ferraillage des poutres.
• Enrobage latéral
  Définissez l’enrobage géométrique latéral du ferraillage des poutres.
• Critères de renfort pour séisme
  Appliquez des critères parasismiques correspondant à un 'Mur porteur standard' ou à un 'Mur porteur spécial'.


Options de représentation

Depuis cet écran, définissez le symbole d’abréviation pour l'espacement entre les barres (par défaut '@') utilisé dans la représentation des armatures sur les plans.

• Groupe de poutres
  Ajoutez un groupe de poutres à la liste après avoir sélectionné le groupe racine 'Linteaux de liaison'. Saisissez sa 'Référence'.
• Poutre
  Ajoutez un linteau de liaison à la liste après avoir sélectionné le groupe de poutres dans lequel l’insérer. Saisissez sa 'Référence', puis définissez ses autres propriétés dans les sections correspondantes du panneau central :
  • 'Matériaux'
  • 'Géométrie'
  • 'Armature'

Le logiciel génère automatiquement les poutres et les groupes de poutres lors de l’importation initiale, à partir des informations du modèle BIM.

La création de groupes de poutres permet :

• de vérifier la conformité réglementaire par groupes ;
• de dimensionner les armatures par groupes, via les options dédiées.

• Effacer
  Supprimez la poutre ou le groupe de poutres sélectionné dans la liste du panneau latéral.
• Rechercher
  Recherchez puis sélectionnez une poutre ou un groupe de poutres en saisissant sa référence (ou une partie de celle-ci).
• Déplacer vers le haut
  Déplacez la poutre ou le groupe de poutres sélectionné d’une position vers le haut dans la liste.
• Déplacer vers le bas
  Déplacez la poutre ou le groupe de poutres sélectionné d’une position vers le bas dans la liste.
• Couper
  Coupez la poutre ou le groupe de poutres sélectionné.
• Coller
  Collez la poutre ou le groupe de poutres à l’emplacement indiqué dans la liste.

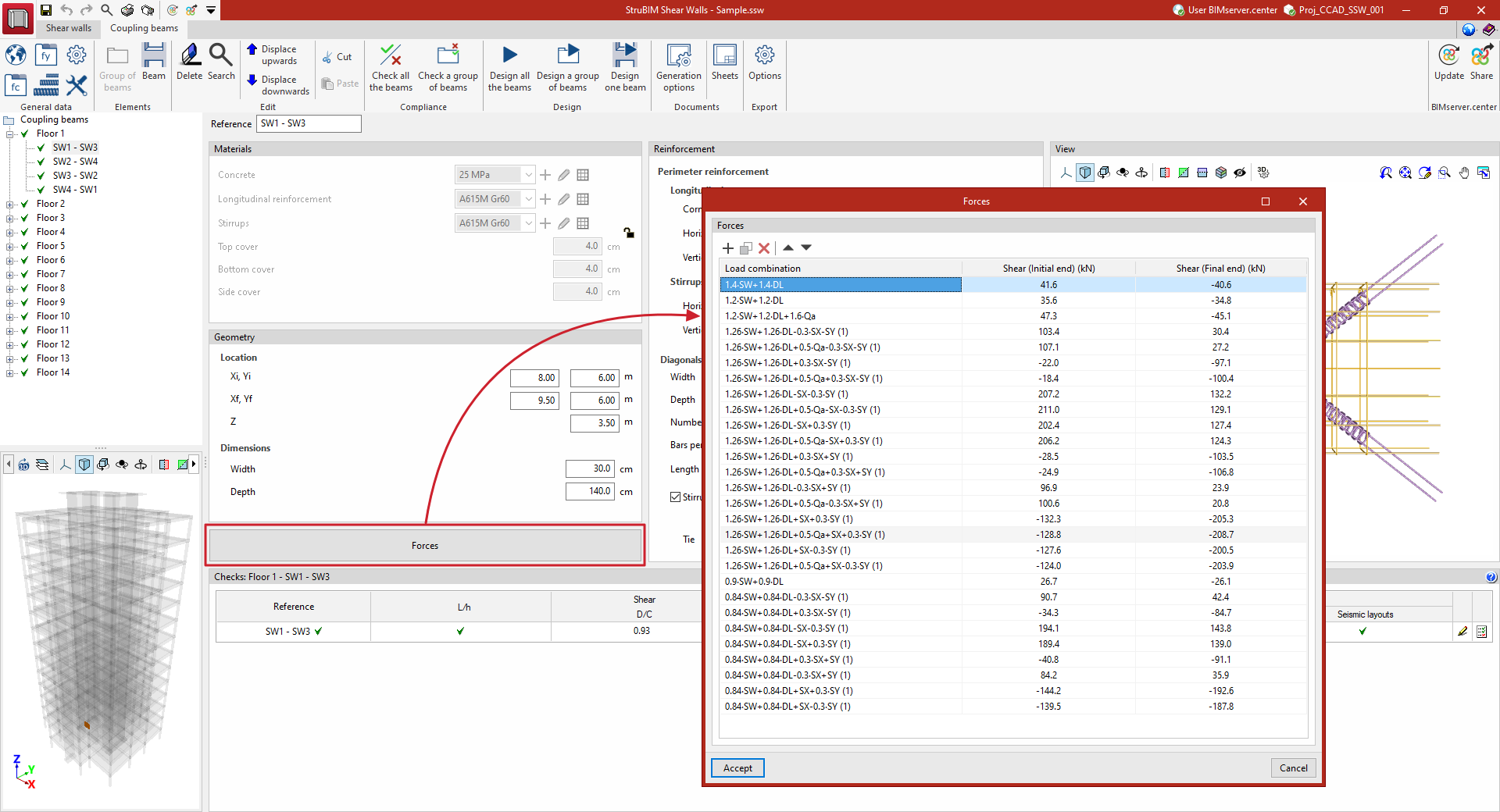

Cliquez sur 'Efforts' pour ouvrir une fenêtre contextuelle contenant un tableau des efforts appliqués au linteau. Chaque ligne est définie par les champs suivants :

• Combinaison
  Référence de la combinaison d’hypothèses dans laquelle ces efforts se produisent.
• Effort tranchant (extrémité initiale)
  Valeur de l’effort de cisaillement à l’extrémité initiale du linteau de liaison.
• Effort tranchant (extrémité finale)
  Valeur de l’effort de cisaillement à l’extrémité finale du linteau de liaison.

Ces données sont récupérées lors du processus d’importation initial, à partir des résultats d’analyse inclus dans le modèle BIM.

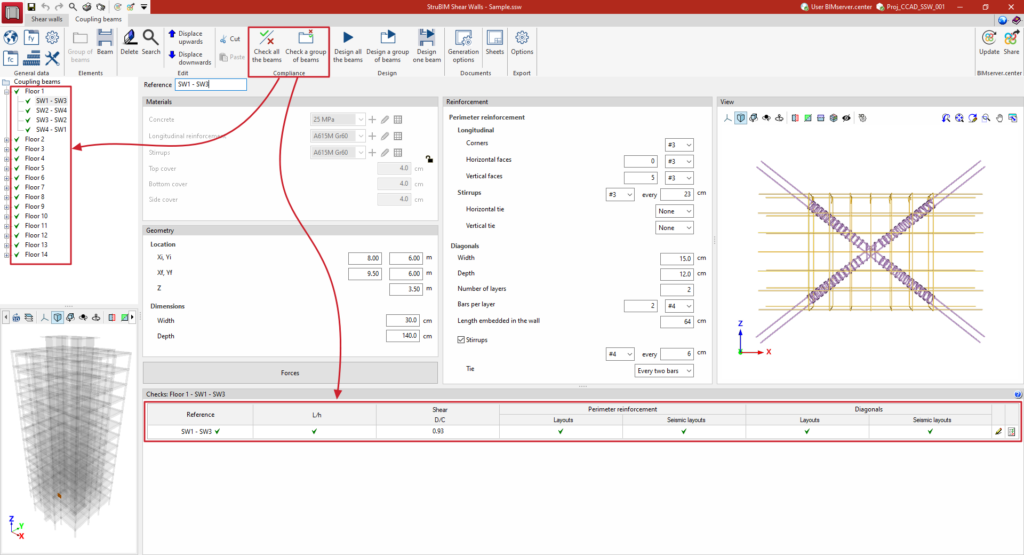

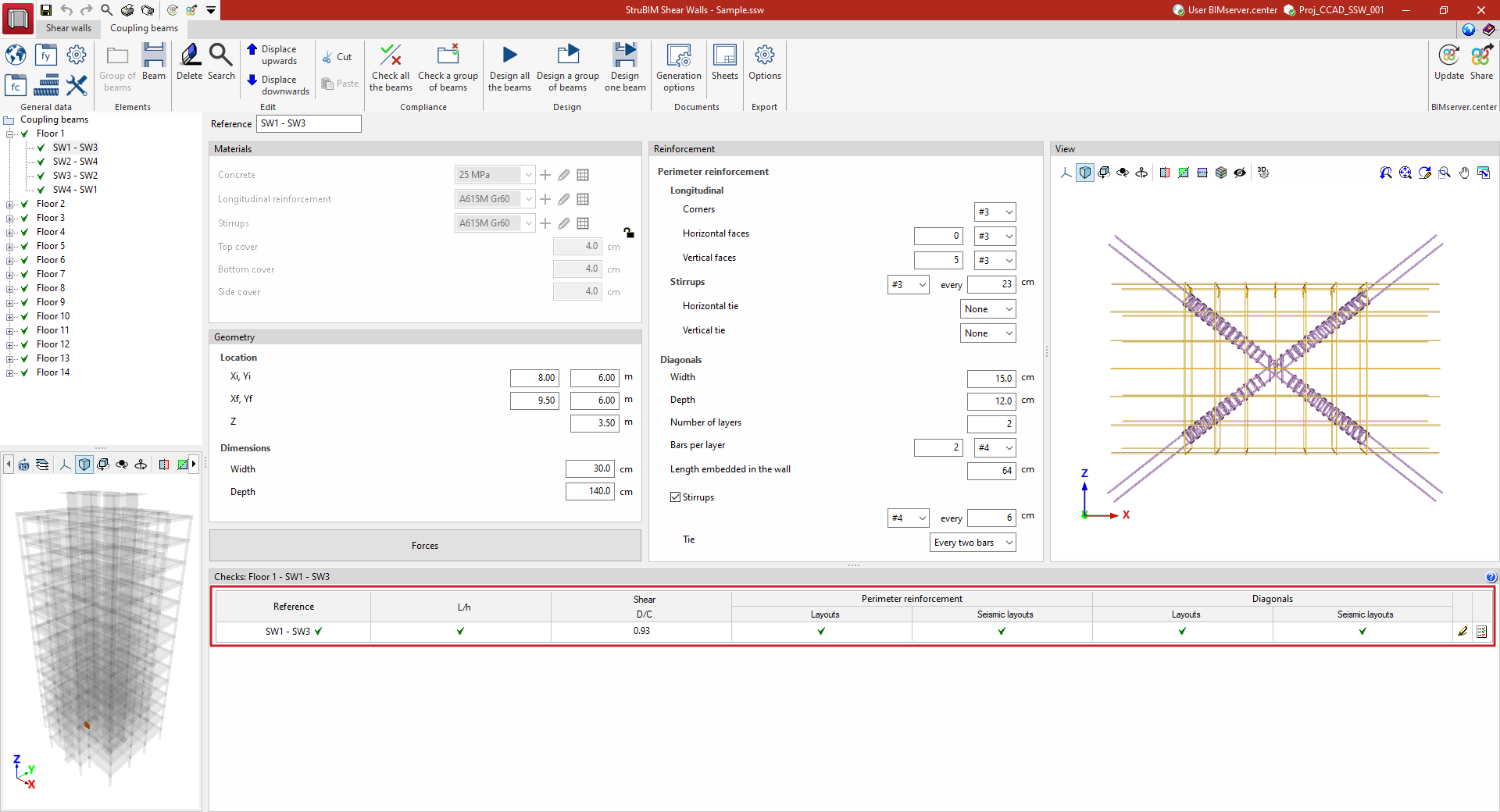

Le panneau 'Vérifications', situé en bas de l’interface, affiche le tableau des vérifications du linteau de liaison sélectionné dans le panneau latéral.

Le tableau contient les colonnes suivantes :

• Référence
  Référence du linteau de liaison.
• L/h
  Vérification du respect des exigences liées au rapport d’aspect $L\mathrm{/}h$L/h de la poutre.
• Effort tranchant D/C
  Rapport demande/capacité pour la résistance au cisaillement de la poutre.
• Armature périphérique
  État de conformité de l’armature périphérique de la poutre au regard des 'dispositions' normatives et des 'dispositions sismiques' normatives.
• Diagonales
  État de conformité des diagonales de renfort de la poutre au regard des 'dispositions' normatives et des 'dispositions sismiques' normatives.
• Éditer

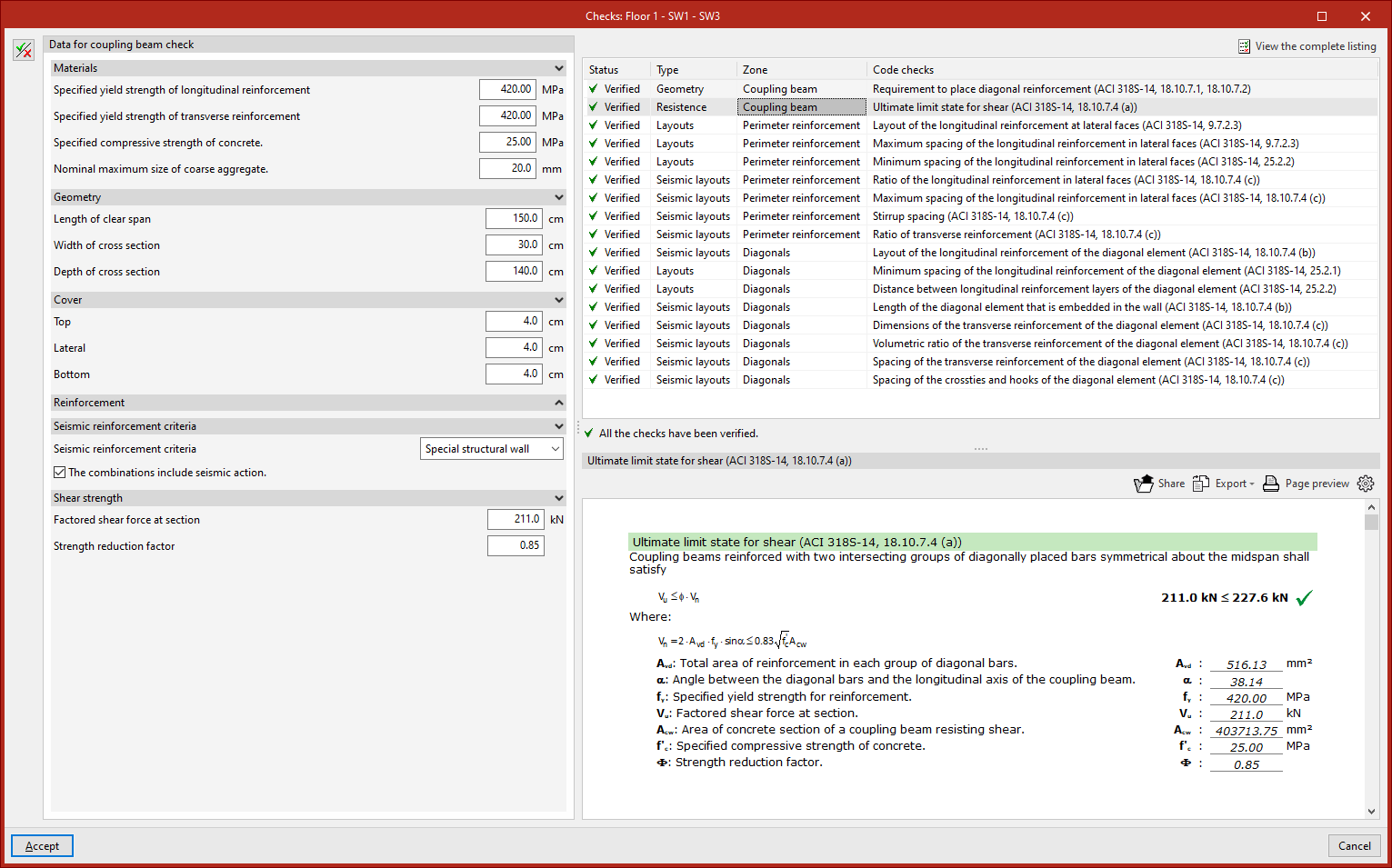

  Utilisez l’option 'Éditer' pour ouvrir une fenêtre contextuelle et accéder aux fonctions suivantes :
  • Liste des vérifications (en haut)
    Consultez l’ensemble des vérifications effectuées :
    • l’état de conformité ;
    • le 'type' de vérification ;
    • la 'zone' concernée ;
    • un résumé de la 'vérification'.
  • Détail de la vérification sélectionnée (en bas)
    Affichez la référence normative, les expressions et données utilisées, ainsi que les calculs réalisés par le logiciel.
  • Modifier les données de vérification (à gauche)
    Activez 'Afficher le panneau d’édition' puis ajustez les 'Données pour la vérification du segment', notamment :
    • les données des matériaux ;
    • la géométrie et les enrobages du mur ;
    • les Critères de renfort pour séisme à envisager ;
    • l'effort tranchant considéré.

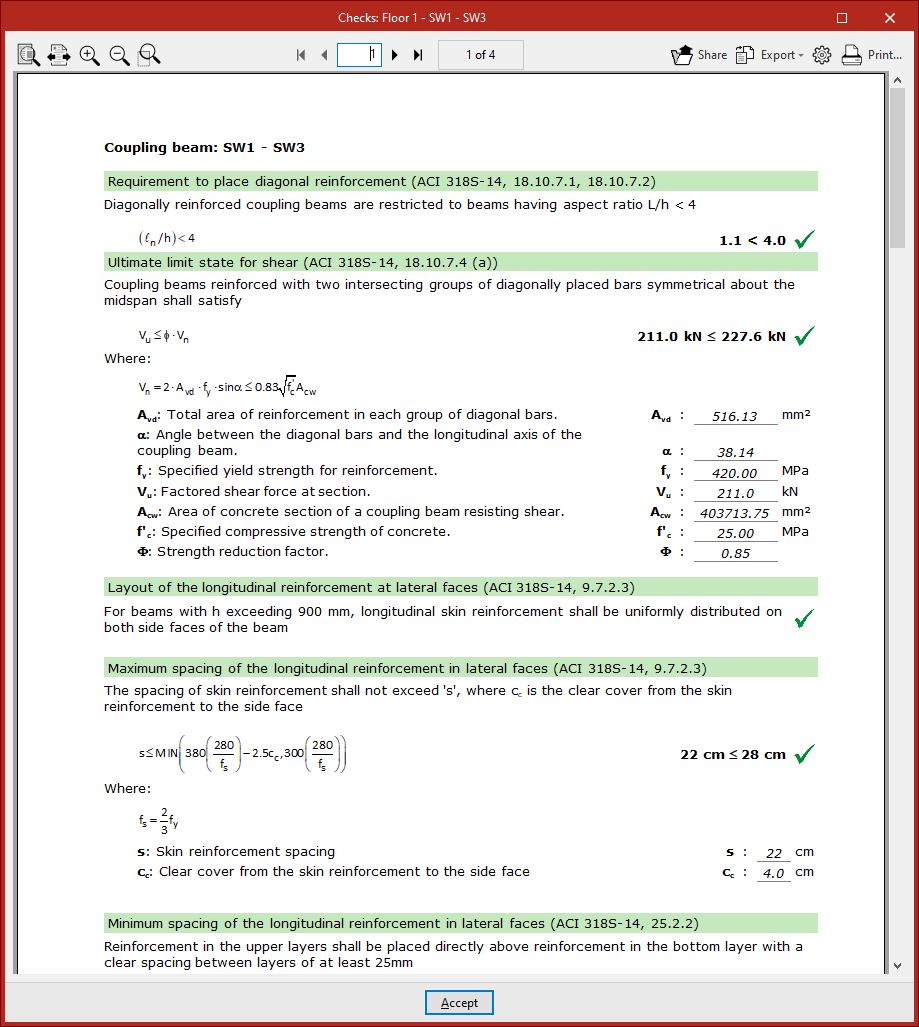

• Récapitulatif
  Utilisez l’option 'Récapitulatif' pour ouvrir le récapitulatif détaillé des vérifications du linteau de liaison. Imprimez-le directement ou exportez-le dans différents formats.

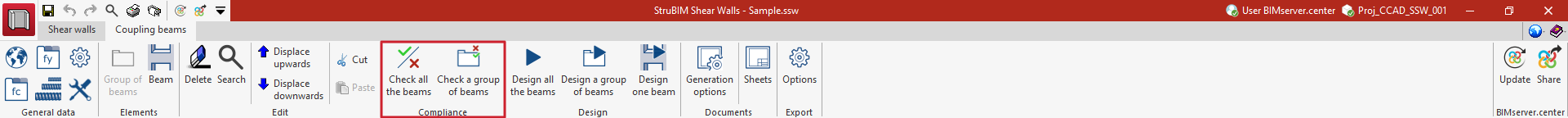

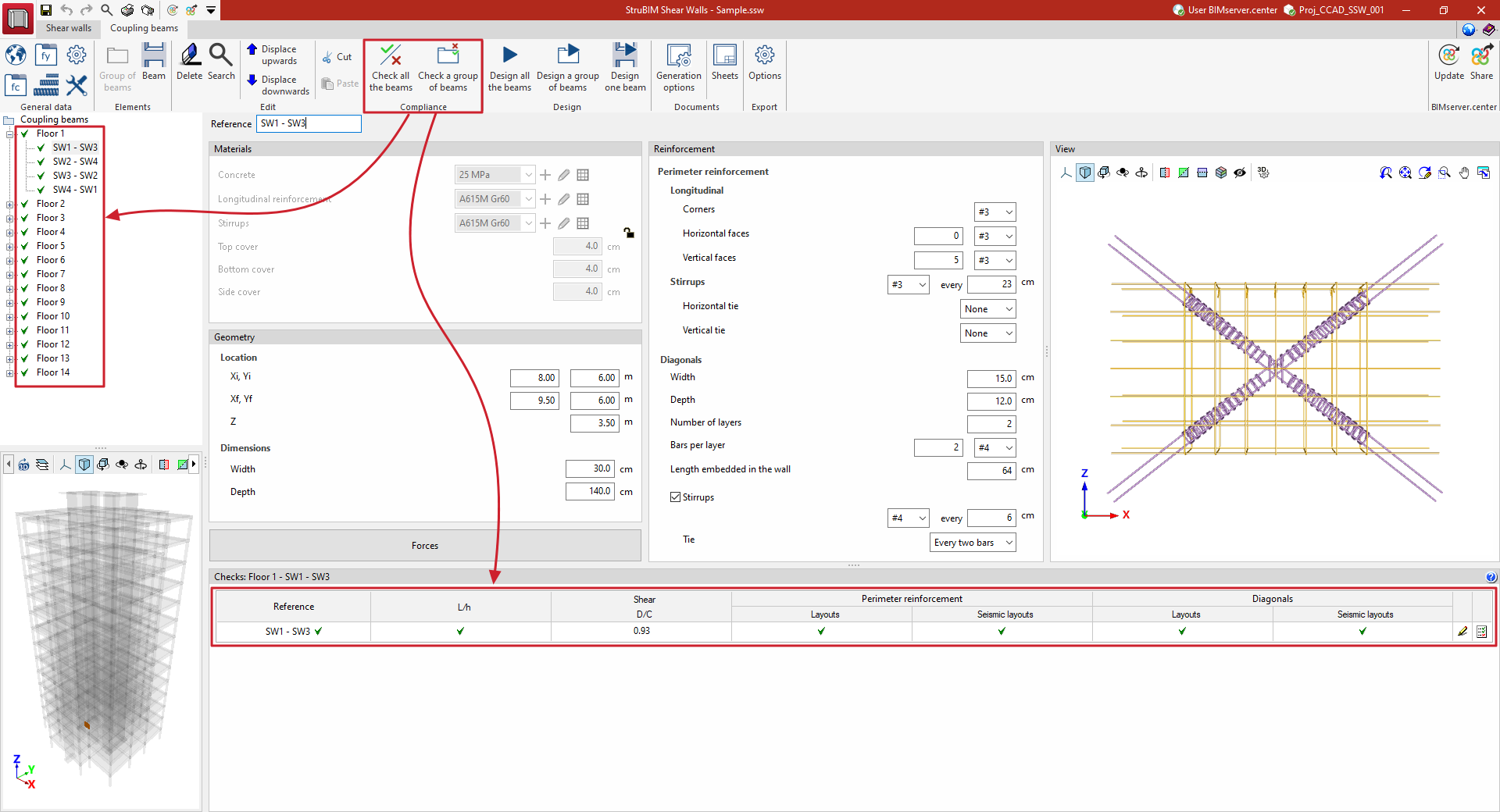

Vérifier toutes les poutres

Vérifiez tous les linteaux de liaison de l'ouvrage.

Vérifier un groupe de poutres

Vérifiez le groupe de poutres sélectionné dans la liste.

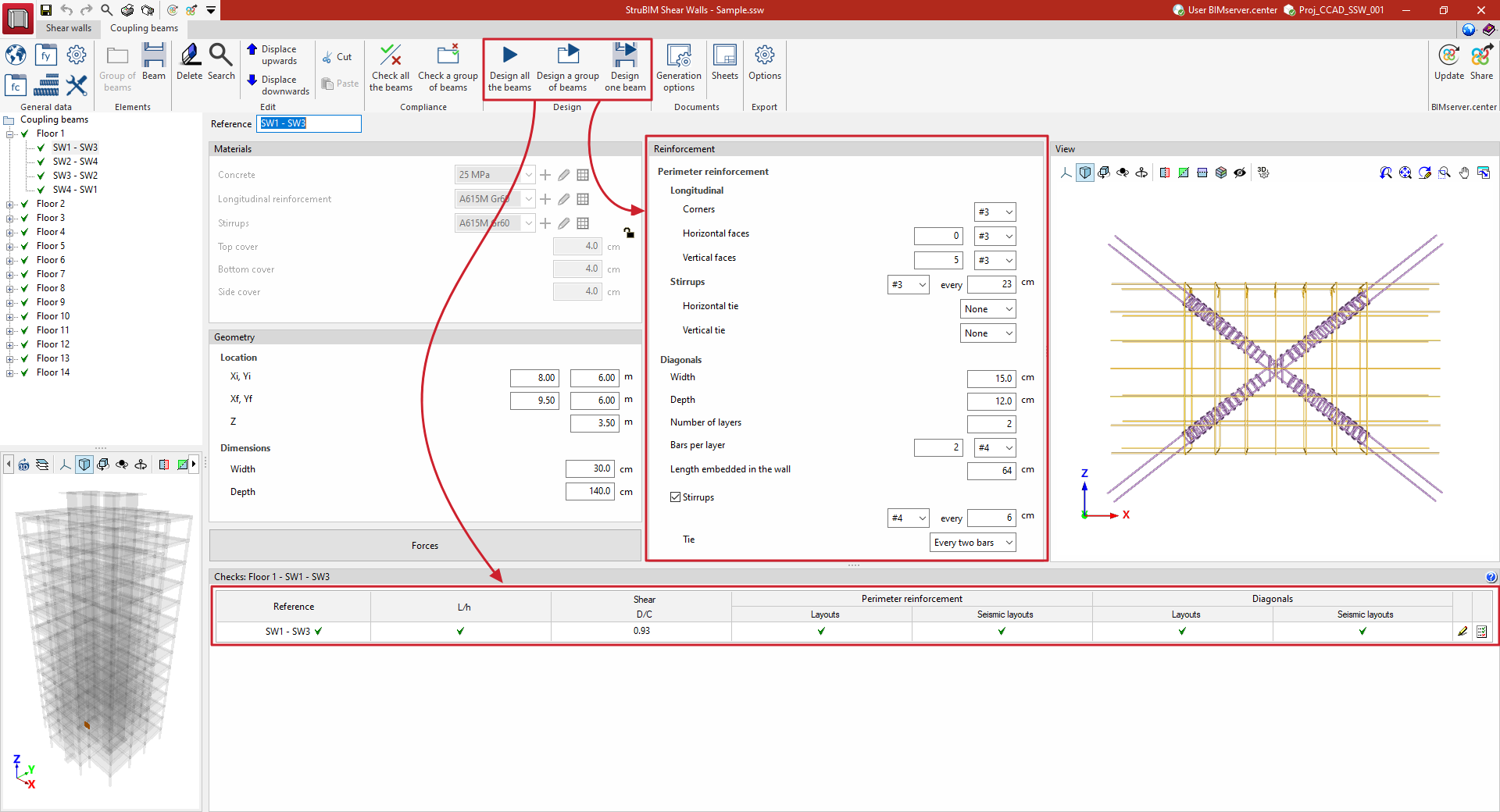

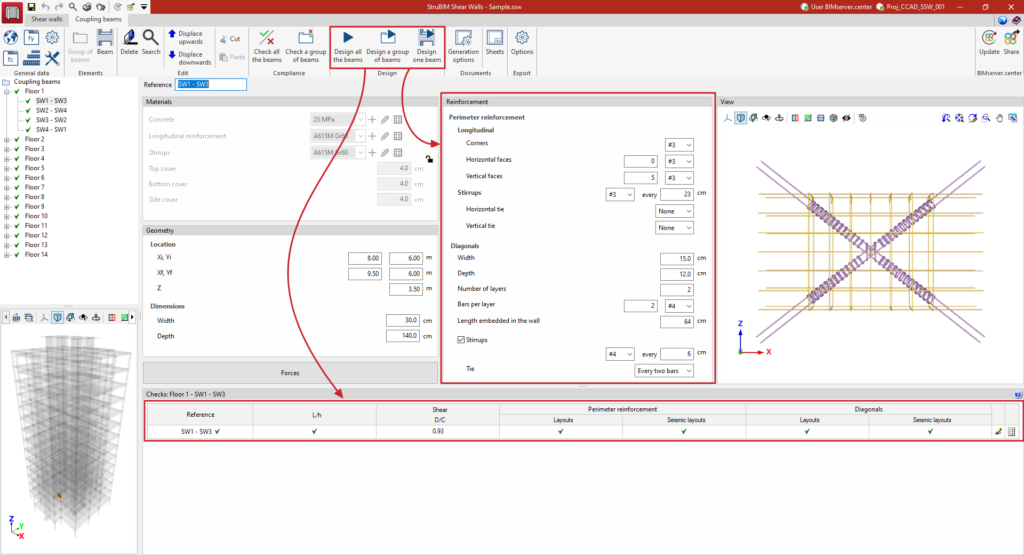

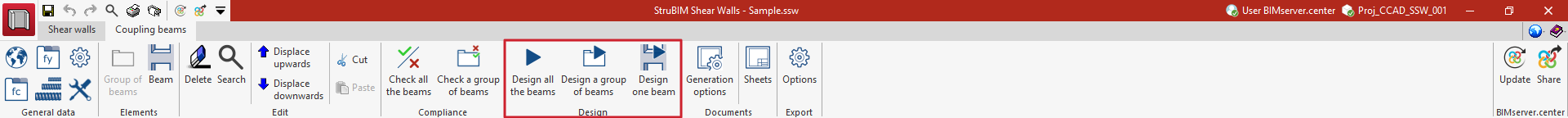

Dimensionner toutes les poutres

Vérifiez et dimensionnez tous les linteaux de liaison de l’ouvrage.

Dimensionner un groupe de poutres

Vérifiez et dimensionnez tous les linteaux de liaison du groupe sélectionné dans la liste.

Dimensionner une poutre

Vérifiez et dimensionnez le linteau de liaison sélectionné.

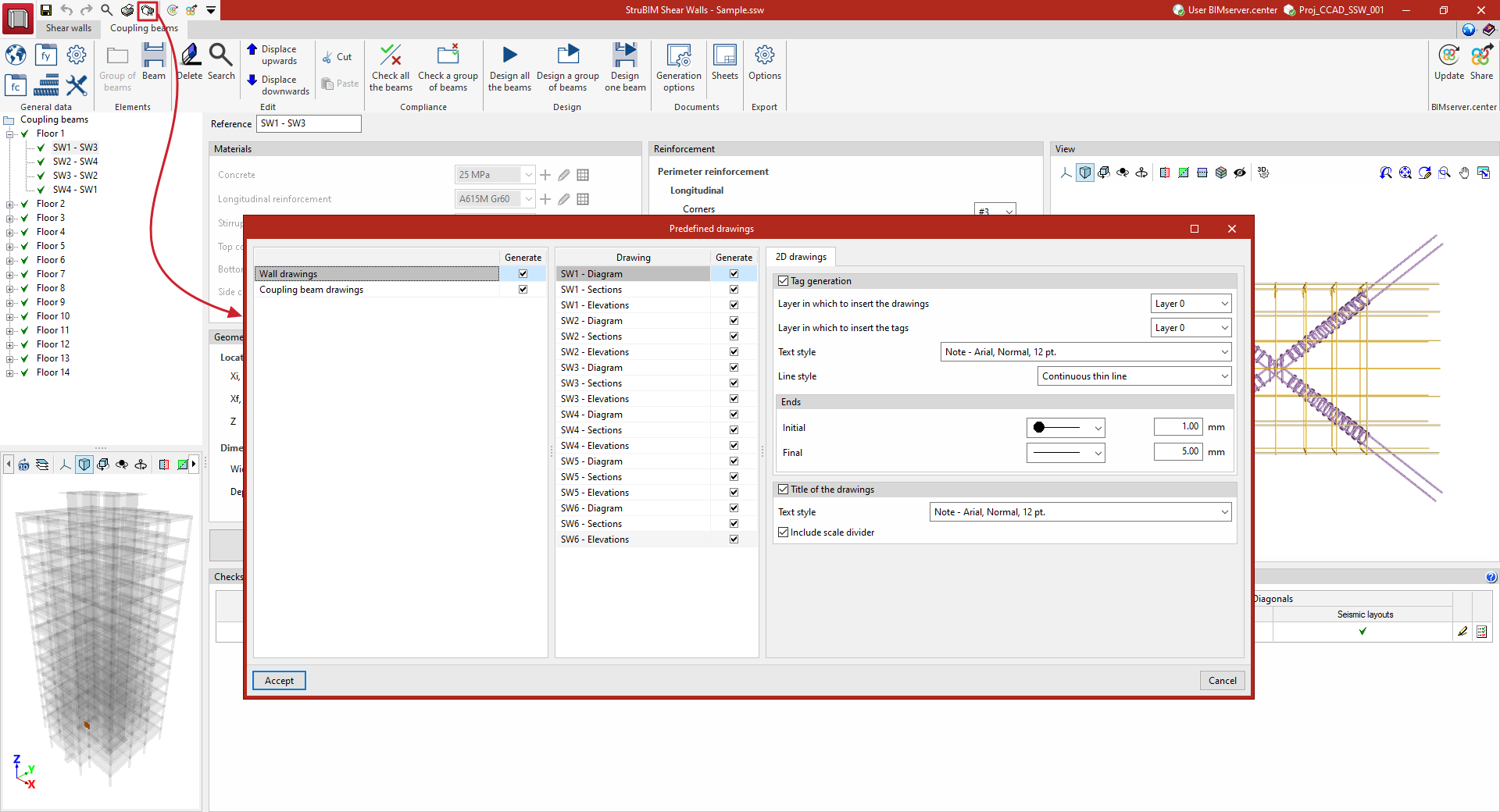

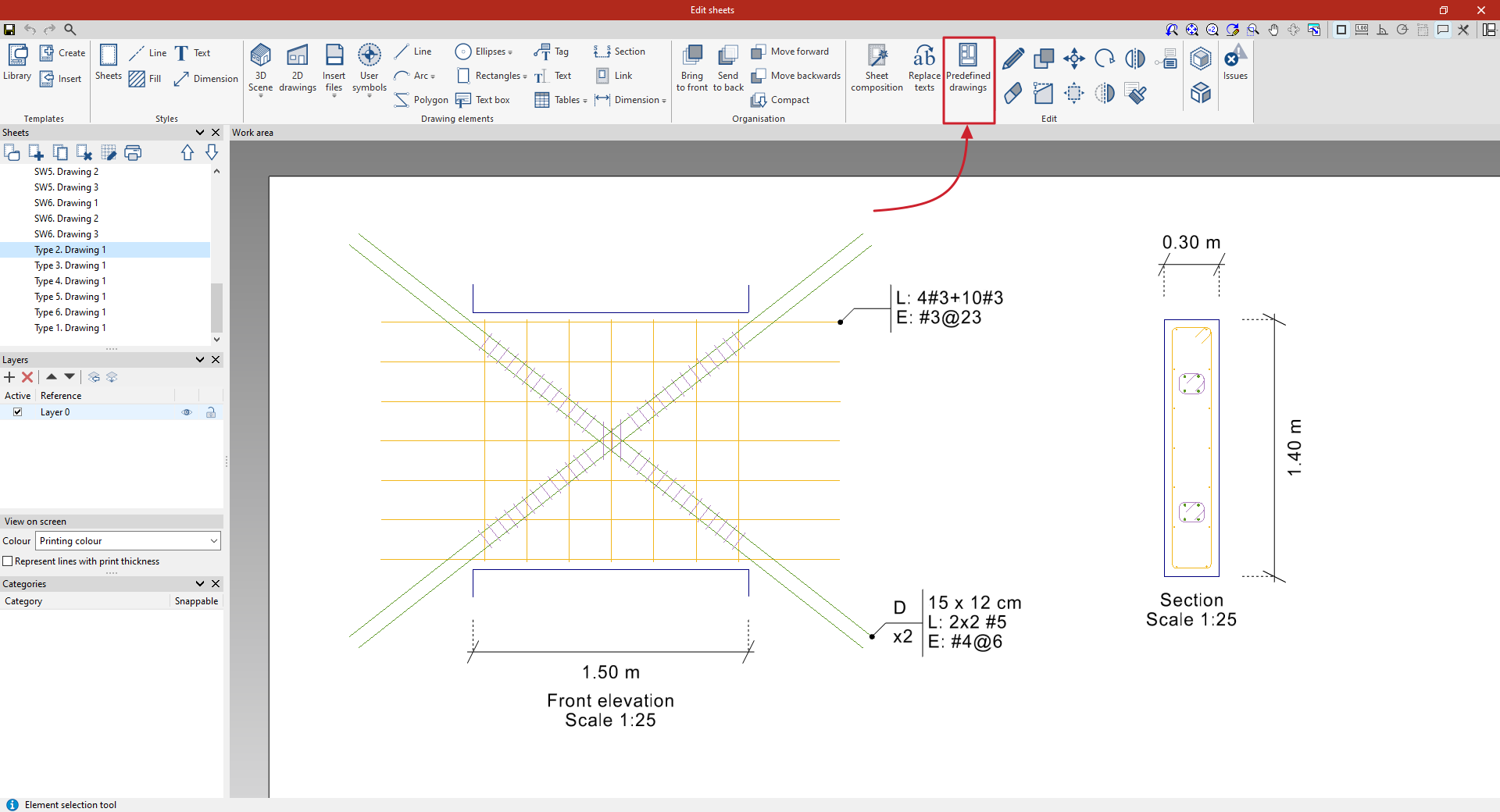

Plans des linteaux de liaison

StruBIM Shear Walls intègre des outils pour générer, automatiquement ou manuellement, les plans des linteaux de liaison conçus dans le logiciel. Ces plans incluent des élévations et des coupes, afin de faciliter la documentation graphique des conceptions.

Les types de dessins générés sont les suivants :

• Élévation
  Vue en élévation du linteau de liaison.
• Section transversale
  Vue en section transversale du linteau de liaison.

Marquez l’armature périphérique et les diagonales de renfort.

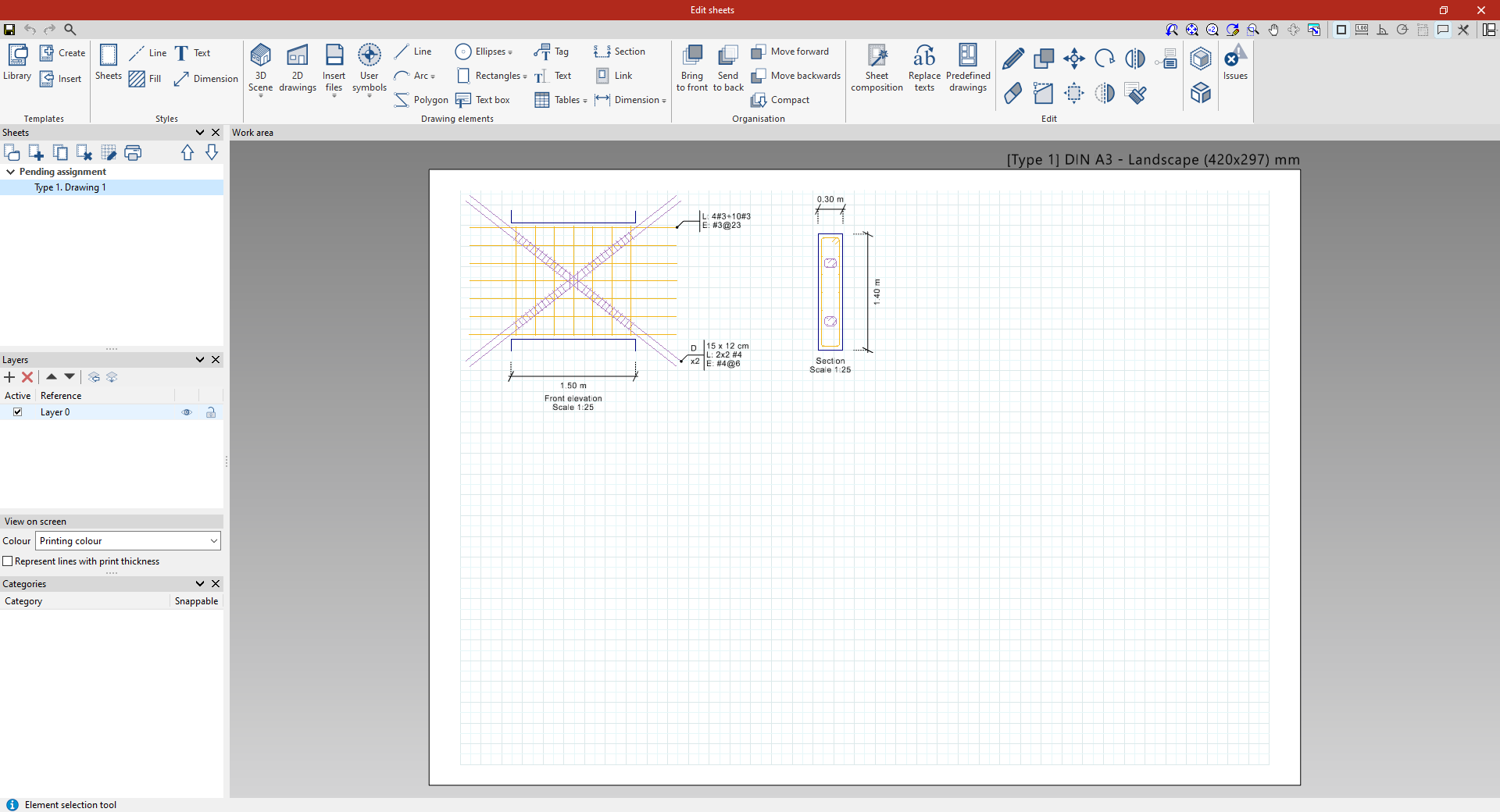

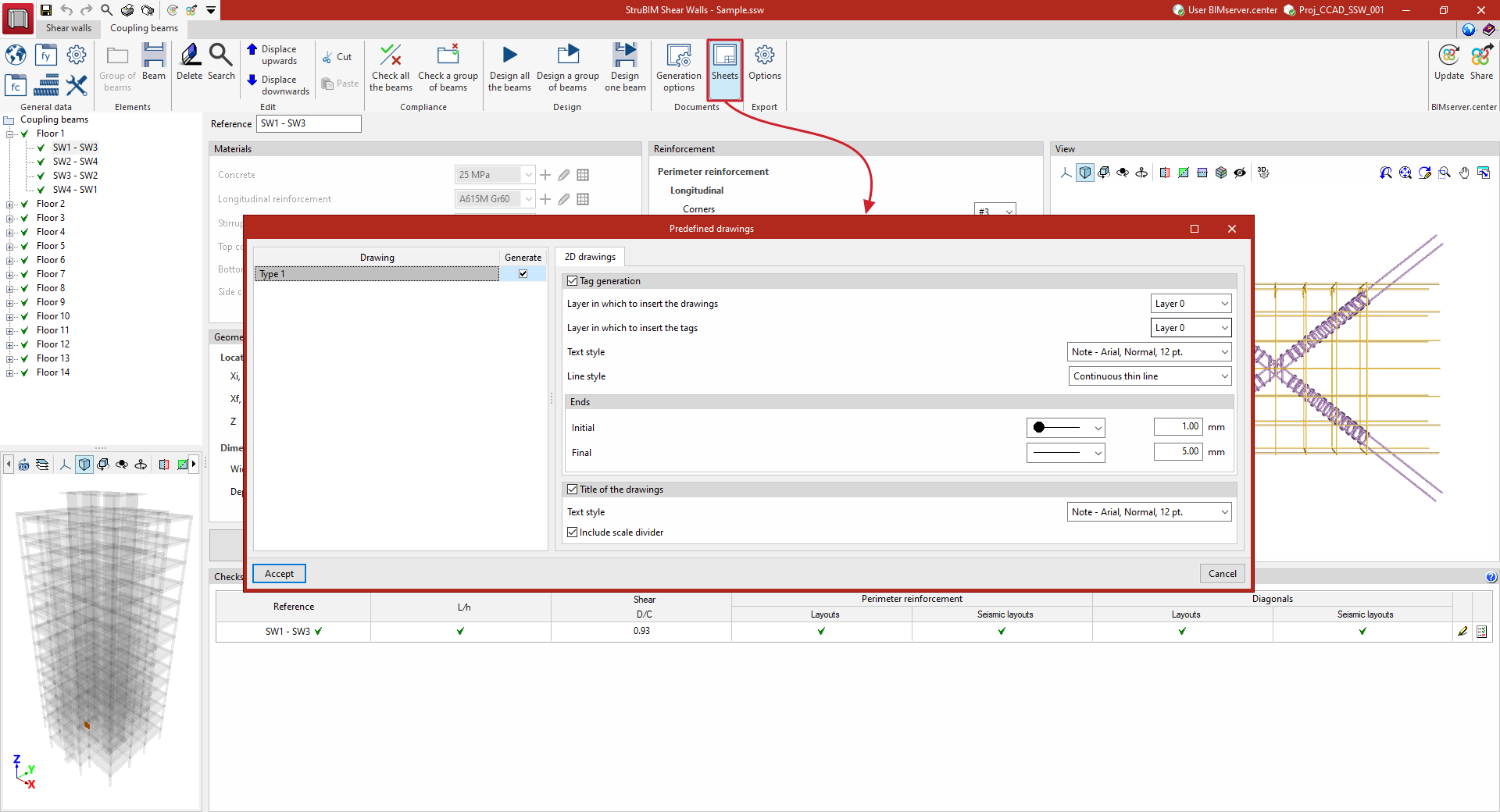

Accès à l'éditeur de feuilles

Cliquez sur l’icône 'Feuilles' dans le bloc 'Documentation' pour ouvrir l’éditeur de feuilles du linteau sélectionné.

Lors du premier accès, le logiciel vous demande si vous souhaitez générer automatiquement la composition prédéfinie des feuilles. La présentation de chaque feuille dépend des paramètres définis dans 'Options de génération'.

Ensuite :

• Réorganisez le contenu avec l’option 'Déplacer' du bloc 'Édition'.
• Insérez d’autres dessins depuis 'Dessins 2D', dans ce même bloc.

Configuration de l'affichage des feuilles

Dans la boîte de dialogue 'Options de génération' (commune aux plans des linteaux de liaison et des murs de cisaillement), définissez notamment :

• Format de feuille
  Définissez le format des feuilles générées :
  • 'Type' : sélectionnez un modèle ; la feuille adopte le format associé.
  • 'Vide' : définissez manuellement le format de la feuille.

• Organisation
  Choisissez le groupe de feuilles dans lequel insérer les feuilles générées.

• Options de représentation
  Réglez l’affichage des plans avec les options suivantes :
  • Représenter les sections avec un détail pour chaque segment :
    • option désactivée : la section complète s’affiche avec toutes les armatures ;
    • option activée : un schéma général s’affiche, avec des détails spécifiques par segment.
  • Afficher le nombre total de barres dans les éléments de rive :
    • option activée : affiche le total (ex. 14 #10) ;
    • option désactivée : affiche par calques (ex. 2x7 #7).
  • Afficher la longueur des barres
    Ajoute la longueur aux étiquettes des barres horizontales.
  • Afficher les longueurs et les espacements avec les unités.
  • Diviseur d’échelle pour le dessin des sections.
  • Diviseur d’échelle pour le dessin des détails de segments.
  • Facteur de multiplication de la taille de représentation de la section transversale des barres.


• Échelles
  • Définissez l’échelle (ou facteur de division) appliquée aux :
    • plans en coupe ;
    • détails de coupe ;
    • détails de segments ;
    • élévations ;
    • linteaux de liaison.


• Étiquettes
  • Activez, si nécessaire : 'Inclure la référence du mur dans le titre des dessins'.


• Feuilles prédéfinies des murs
  • Inclure des schémas dans les plans prédéfinis
    Indiquez si les plans de murs prédéfinis doivent inclure les schémas de coupes ou d’élévations.
  • Option 'Représenter les sections en ajoutant un détail pour chaque segment'
    Choisissez le mode d’affichage des sections :
    • option désactivée : affichez la section complète avec toutes les armatures ;
    • option activée : affichez un schéma général de la section, complété par des détails spécifiques pour chaque segment.
  • Organisation de l’affichage des dessins
    Choisissez si les dessins doivent s’afficher individuellement (un par un) ou être regroupés par type.


• Symboles
  Définissez les symboles et abréviations utilisés dans les textes, notes et étiquettes.

Génération de feuilles prédéfinies

Générez automatiquement les feuilles de chaque élément :

• lors du premier accès à la section 'Feuilles' ; ou
• depuis cette section, via l’option 'Feuilles prédéfinies'.

Vous pouvez aussi générer les plans de tous les murs de cisaillement et de tous les linteaux de liaison du projet via l’option 'Plans' du menu 'Fichier' (ou depuis la zone supérieure de l’interface principale).

Selon les paramètres définis dans 'Options de génération', le logiciel génère :

• les élévations et les coupes ;
• les étiquettes d’armatures.

Contenu des élévations

Les élévations indiquent notamment :

• la longueur du linteau ;
• l’armature longitudinale ;
• les diagonales de renfort, représentées et identifiées (y compris armatures d’angle, armatures supplémentaires en face, cadres des armatures longitudinales, barres des diagonales et leurs cadres).

Contenu des coupes

Les coupes indiquent notamment :

• la hauteur et la largeur du linteau ;
• l’armature longitudinale et ses contre-armatures ;
• l’armature des deux diagonales de renfort.

Actualiser

Utilisez 'Actualiser' pour :

• mettre à jour les informations du modèle 'Principal (De départ)' déjà importé ;
• importer, si nécessaire, des modèles supplémentaires.

Cette mise à jour lance un assistant d’importation des murs de cisaillement et des linteaux de liaison, similaire à celui affiché lors de la création d’un nouveau chantier. Suivez les étapes :

• 'Sélection de murs de cisaillement' ;
• 'Sélection de linteaux de liaison' ;
• configuration des 'Options'.

Partager

Utilisez 'Partager' pour exporter vers BIMserver.center les informations de l’installation définie dans le logiciel, afin de les mettre à disposition des autres utilisateurs.

Pendant l’exportation, définissez les informations du fichier IFC et sélectionnez les fichiers supplémentaires à partager :

• Nom
• Description
• Options
  Dans cette section, sélectionnez les documents et informations à inclure dans l’exportation :
  • Récapitulatif des armatures (optionnel)
  • Surfaces d’interaction (optionnel)
  • Récapitulatif des vérifications (optionnel)
• IFC (Barres d'armature) (optionnel)
  Activez cette option pour générer un fichier au format IFC contenant des informations sur les armatures du modèle. Configurez également, si besoin :
  • Inclure la description des barres au format BVBS (optionnel)
    Ajoutez, dans le fichier IFC, un paramètre supplémentaire pour chaque barre avec sa description BVBS, afin de fournir les informations de forme nécessaires à la fabrication.
  • Quantités (optionnel)
    Incluez les informations de quantités du modèle dans le fichier exporté.
