StruBIM Shear Walls

Lorsque vous lancez l’application et cliquez sur 'Nouveau', créez un 'Nouvel ouvrage'. Après avoir renseigné le 'Nom du fichier' et la 'Description', intégrez l’ouvrage à un projet existant sur BIMserver.center.

Cette étape se déroule dans la fenêtre 'Sélection du projet', qui propose les options suivantes :

• Connexion (partie gauche)
  Connectez-vous avec un compte BIMserver.center.
• Choix du projet (partie droite)
  Cliquez sur 'Sélectionner projet' pour choisir un projet existant.
  Si nécessaire, cliquez sur 'Créer un nouveau projet'. Le projet créé devient alors visible sur BIMserver.center.
• Démarrer sans BIMserver.center
  Démarrez le projet sans connexion en décochant la case 'Se lier à un projet de BIMserver.center', située en haut à gauche.

Une fois le nouvel ouvrage créé, accédez à l’interface principale du logiciel. À tout moment, partagez ou importez des fichiers via le bloc 'BIMserver.center', situé en haut à droite de l’interface principale.

Importation de modèles BIM

Lors de la création d’un nouveau projet, sélectionnez un projet hébergé sur BIMserver.center via 'Sélectionner projet'. La fenêtre 'Importation de modèles BIM' s’affiche et liste les fichiers IFC présents dans le projet.

Si le projet contient plusieurs fichiers IFC, une fenêtre préliminaire s’affiche : sélectionnez le fichier 'Principal (De départ)'. L’assistant d’importation extrait les informations à partir de ce fichier.

Dans la section 'Sélectionnez les fichiers à inclure', incluez également des fichiers auxiliaires pour les afficher dans le logiciel : cochez 'Importer', puis validez.

Assistant d'importation des murs de cisaillement et des linteaux de liaison

Importez les murs de cisaillement et les linteaux de liaison à partir des données extraites du modèle BIM dans StruBIM Shear Walls.

Après avoir sélectionné le fichier principal (ou de départ), lancez l’assistant 'Importation de modèles BIM', organisé en plusieurs étapes :

1. Sélection des murs de cisaillement
   Sélectionnez les murs à importer dans la liste. Chaque mur apparaît avec sa référence. Cochez la case de la colonne de gauche pour l’inclure.

2. Sélection des linteaux de liaison
   Sélectionnez les linteaux à importer dans la liste. Chaque linteau apparaît avec sa référence. Cochez la case de la colonne de gauche pour l’inclure.

3. Options de calcul
   Réglez les options nécessaires au calcul :
   • activez 'Unir segments contigus' si nécessaire ;
   • sélectionnez la 'Norme' dans la liste déroulante ;
   • vérifiez et configurez les paramètres associés à la norme sélectionnée.

4. Propriétés des éléments importés
   Importez et vérifiez les 'Propriétés' des éléments :
   • Pour les murs de cisaillement : identifiez l’acier des armatures horizontales et verticales, l’enrobage géométrique, ainsi que (selon la norme) les critères d’armature liés à la ductilité ou à la résistance sismique.
   • Pour les linteaux de liaison : identifiez et sélectionnez les aciers des armatures longitudinales et des cadres, définissez l’enrobage supérieur, inférieur et latéral, ainsi que (selon la norme) les critères d’armature liés à la ductilité ou à la résistance sismique.

Pour terminer, cliquez sur 'Terminer'.

Critères de disposition des armatures

Après l’importation, vérifiez les paramètres des 'Critères pour la disposition des armatures' dans la fenêtre qui s’affiche.

Consultez ces informations ultérieurement via l’option correspondante du bloc 'Données générales'.

Résultats de l'importation

Après avoir cliqué sur 'Accepter' dans la dernière boîte de dialogue, le logiciel affiche l’interface principale.

• Les murs de cisaillement et les linteaux de liaison importés apparaissent dans les listes du panneau latéral gauche, dans les onglets 'Murs de cisaillement' et 'Linteaux de liaison'. Ajoutez d’autres éléments si nécessaire.
• Le logiciel intègre également les résultats d’analyse disponibles, notamment :
  • les efforts des murs de cisaillement et des poutres de liaison ;
  • les dévers des murs de cisaillement.

Ensuite, modifiez les données de chaque mur et/ou linteau importé, appliquez une armature spécifique, puis lancez la vérification et/ou le dimensionnement.

Configuration de la norme

Cette option ouvre une fenêtre dans laquelle sélectionnez la norme utilisée pour le calcul.

• Cliquez sur le bouton à droite, puis choisissez la norme (ou la combinaison de normes) parmi celles disponibles.
• Ajustez, si nécessaire, les paramètres associés à la norme dans la partie inférieure de la fenêtre.

Bétons

Cette option donne accès à la bibliothèque des bétons. Pour chaque type de béton, définissez :

• Référence
• Résistance caractéristique en compression du béton, f_ck
• Module d'élasticité de calcul du béton, E_c

Gérez la bibliothèque à l’aide des outils situés en haut de la liste :

• créez un béton à partir de zéro ;
• importez et/ou exportez des bibliothèques au format .bibgen ;
• générez des bétons à partir des bétons 'Prédéfinis' proposés par certaines normes (assistant par pays/région).

Définissez également la 'Taille maximale des granulats' dans le champ prévu.

Aciers

Cette option donne accès à la bibliothèque des aciers de ferraillage. Pour chaque type d’acier, définissez :

• Référence
• Limite d'élasticité, f_yk
• Module d'élasticité, E_s

Comme pour les bétons, utilisez les outils en haut de la liste pour :

• créer un acier à partir de zéro ;
• importer et/ou exporter au format .bibgen ;
• générer des aciers 'Prédéfinis' selon la norme, le pays ou la région (assistant).

Critères de disposition des armatures

Cette option ouvre une fenêtre dans laquelle définissez les critères de disposition des armatures utilisés lors du dimensionnement des murs de cisaillement et des linteaux de liaison.

1) Diamètres disponibles

• Ajoutez les 'Diamètres de renfort' via le bouton situé en haut de la fenêtre.
• Chargez des valeurs depuis la norme via 'Barres prédéfinies'.

2) Fonctions et bibliothèques

• Activez, si nécessaire, 'Égaliser l’armature répartie de tous les segments d’un tronçon'.
• Importez/exportez les paramètres au format .bib548.

3) Sections de dimensionnement

Configurez ensuite les options de dimensionnement dans les sections déroulantes.

Options de dimensionnement des murs de cisaillement

• Armature non confinée (Verticale, Horizontale)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
  • Espacement minimal
  • Espacement maximal
  • Augmentation de l'espacement
  • Aligner l'armature répartie de tous les segments d'une travée (optionnel)
• Armature confinée (Verticale, Cadres)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
  • Espacement minimal (armature verticale)
  • Espacement maximal(armature verticale)
  • Espacement minimal (cadres)
  • Espacement maximal (cadres)
  • Augmentation de l'espacement(cadres)
  • Tant le nombre de barres par lit que le nombre de lits doivent être supérieurs ou égaux aux valeurs correspondantes du tronçon supérieur (optionnel)
  • Le diamètre des barres doit être supérieur ou égal à celui du tronçon supérieur
  • La longueur du renfort doit être supérieure ou égale à celle du tronçon supérieur
  • Confiner le segment complet si : les paramètres L_EB,i, L_EB,f, L_s et t_s sont détaillés dans le schéma d'aide accessible à droite :
    • (L_EB,i + L_EB,f)/L_s ≥ [valeur]
    • L_s / t_s ≤ [valeur]

• Indiquez également :
  • 'Nombre minimal de lits'
  • 'Ratio maximal de l’armature verticale des éléments de bord'

Options de dimensionnement des linteaux de liaison

• Armature périphérique (Armature longitudinale aux faces verticales, Cadres)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
  • Espacement minimal entre les barres longitudinales
  • Espacement maximal entre les barres longitudinales
  • Espacement minimal entre cadres
  • Espacement maximal entre cadres
  • Intervalle d'espacements entre les cadres
  • Diamètre de l'armature longitudinale aux coins
  • Diamètre de l'armature longitudinale aux faces horizontales
  • Espacement maximal entre les barres de faces horizontales
• Diagonales (Armature longitudinale, Cadres)
  Dans le tableau, cochez ou décochez les diamètres utilisables par le logiciel. Réglez :
  • Espacement minimal entre les barres longitudinales
  • Espacement maximal entre les barres longitudinales
  • Espacement minimal entre cadres
  • Espacement maximal entre cadres
  • Intervalle d'espacements entre les cadres
  • L'armature transversale doit être placée aux éléments diagonaux (optionnel)
  • Largeur minimale de l'élément diagonal, b_diag/b
  • Hauteur minimale de l'élément diagonal, h_diag/b_diag
    (les paramètres b_diag, h_diag et b sont détaillés dans le schéma d'aide accessible à droite)

Options d'ancrage

Configurez ici les ancrages des barres des murs de cisaillement, pour l’armature horizontale et verticale.

Armature horizontale

Pour 'Extrémité libre' et 'Rencontre' (en deux parties), choisissez l’une des dispositions suivantes :

• 'Prolonger' l’armature, en définissant :
  • le type de 'crochet' : 'Aucun', 'à 90°', 'à 135°' ou 'à 180°' ;
  • la 'position de l’armature horizontale' : 'Extérieure' ou 'Intérieure'.
• Utiliser des 'Liaisons U' (position 'extérieure' ou 'intérieure').
• Utiliser des 'Liaisons L' (position 'extérieure' ou 'intérieure').
• Prévoir une 'Armature horizontale jusqu’à l’extrémité du segment, ancrée dans le lit opposé', avec choix du 'crochet'.
• Prévoir une 'Armature horizontale jusqu’à l’extrémité du segment, se recouvrant avec liaison U'.

Réglez également les configurations d’épingle :

• épingle coudée à '90°' ou '135°' ;
• épingle 'Avec crochets de 90° et 135°', 'Avec crochets de 135° et 135°', 'Avec crochets de 180° et 180°' ou 'fermée'.

Armature verticale

• 'En tête du dernier niveau' : choisissez 'sans ancrage' ou 'avec ancrage par pied'.
• 'En tête des niveaux intermédiaires' : choisissez 'sans ancrage', 'avec ancrage en prolongement droit' ou 'avec ancrage en prolongement droit et serrage'. Dans ce dernier cas, définissez le 'rapport entre les déplacements horizontaux et verticaux lors du serrage des barres'.
• 'En pied du premier niveau' : choisissez 'sans ancrage', 'avec des embouts' ou 'avec ancrage'.

Enfin, augmentez si nécessaire les longueurs via 'augmenter les longueurs d’ancrage et de chevauchement de l’armature verticale des murs spéciaux', en indiquant le pourcentage.

Options de représentation

Définissez le symbole de l'abréviation pour l'espacement entre les barres (par défaut '@') utilisé dans la représentation des armatures sur les plans.

Options de la section 'Récapitulatifs de l'ouvrage'

• Cochez 'Résumé par diamètres' pour l’inclure dans les listes de l’ouvrage.
• Cochez 'Chutes d’acier' et définissez leur pourcentage.
• Ajustez la 'Taille des textes de 'Pliage des barres''.

Propriétés

Ouvrez la fenêtre 'Propriétés' pour ajuster les paramètres suivants :

• Béton
  Sélectionnez et/ou modifiez un type de béton défini dans la bibliothèque.
• Armature horizontale
  Sélectionnez et/ou modifiez un type d’acier de la bibliothèque, puis appliquez-le à l’armature horizontale du mur.
• Armature verticale
  Sélectionnez et/ou modifiez un type d’acier de la bibliothèque, puis appliquez-le à l’armature verticale du mur.
• Enrobage géométrique
  Définissez la valeur d’enrobage géométrique des armatures du mur.
• Critères de renfort pour séisme
  Appliquez les critères de conception parasismique selon le système structurel sélectionné : 'Mur porteur standard' ou 'Mur porteur spécial'.

Sections

Ouvrez la fenêtre 'Sections' pour définir les tronçons du mur et la géométrie de leurs sections (nœuds, segments, épaisseurs, etc.).

Définir les tronçons

• Dans le tableau en haut à gauche, définissez les tronçons du mur. Pour chaque tronçon, renseignez :
  • 'Référence'
  • 'Cote initiale'
  • 'Cote finale'
• Sous le tableau, définissez :
  • 'Cote supérieure du mur'
  • 'Cote inférieure du mur'

Paramétrer le tronçon sélectionné (partie droite)

• 'Matériaux' et 'Enrobage'
  Reprenez les données définies dans 'Propriétés' (béton, aciers, enrobage).
  Bloquez/débloquez ces sections avec les boutons à droite afin de modifier leurs valeurs uniquement pour une section donnée.
• 'Nœuds'
  Identifiez les nœuds (valeur 'ID') et définissez leur position avec les coordonnées 'X' et 'Y'.
• 'Segments'
  Définissez les segments de la section du tronçon avec :
  • 'ID'
  • 'Référence' (modifiable)
  • 'Nœud initial' et 'Nœud final' (choisis dans la liste des nœuds)
  • 'Épaisseur à gauche' et 'Épaisseur à droite' (par rapport à la ligne de référence en plan entre les deux nœuds)
• 'Section'
  Consultez le plan de la section du tronçon sélectionné, avec la référence des segments et leurs nœuds initial et final.

Classification des segments

Ouvrez la fenêtre 'Classification de segments' pour classer les segments de la section de chaque tronçon en 'Âme' ou 'Aile', selon la direction des forces horizontales.

Cette étape est nécessaire, selon les normes, pour déterminer les sections efficaces et l’armature requise.

Fonctionnement de la fenêtre

• En haut à gauche, sélectionnez un tronçon du mur.
• À droite, consultez la vue en plan de la 'Section'.
• En bas, consultez la 'Classification' des segments pour chaque intervalle angulaire 'α1', 'α2', …, 'αn'.

Paramètres communs (schéma en bas à gauche)

• 'n' : nombre d’intervalles angulaires considérés pour la direction possible de la force horizontale (souvent 4, avec des intervalles égaux).
• 'β' : angle horaire entre le début du premier intervalle ('α1') et l’axe X.

Règle générale :

• considérez comme 'âmes' les segments parallèles à la force horizontale ;
• considérez comme 'ailes' les segments perpendiculaires.

Le logiciel génère automatiquement 'n', 'β' et la classification associée selon la géométrie du mur. Modifiez 'n' et/ou 'β' si nécessaire : le logiciel recalcule alors la classification.

Dans le tableau en bas à droite, consultez et/ou ajustez la 'Classification' de chaque segment par intervalle angulaire, notamment pour des géométries complexes.

Exigence : définissez au moins un segment de type 'Âme' dans chaque intervalle angulaire.

Niveaux de contreventement latéral

Ouvrez la fenêtre 'Niveaux de contreventement latéral' pour définir les cotes où le mur est contreventé dans chaque direction.

Pour chaque niveau :

• définissez la 'Référence' ;
• définissez le 'Niveau' ;
• indiquez le contreventement en 'X' et en 'Y' en cochant les cases correspondantes ;
• définissez l’épaisseur du plancher si nécessaire.

Consultez en bas :

• 'Cote supérieure du mur'
• 'Cote inférieure du mur'

Dévers

Ouvrez la fenêtre 'Dévers' pour afficher et modifier les dévers du mur sélectionné.

• À gauche : liste des 'Cotes' où les dévers sont définis.
• À droite : valeurs de dévers dans la 'Direction X' et la 'Direction Y', pour chaque 'Combinaison' d’actions.

Ces données sont généralement récupérées lors de l’importation initiale, à partir des résultats d’analyse contenus dans le modèle BIM.

Efforts

Ouvrez la fenêtre 'Efforts' pour afficher et modifier les efforts (par combinaison) appliqués au mur sélectionné.

Tableau des efforts

Cliquez sur 'Tableau des efforts' pour accéder au tableau de définition des efforts. Pour chaque :

• emplacement ('Base', 'Tête' ou 'Autre') ;
• 'Cote' ;
• 'Combinaison' ;

définissez si l’action est 'Action sismique', puis saisissez :

• effort axial 'N'
• efforts tranchants 'Vx', 'Vy'
• torsion 'T'
• moments fléchissants 'Mx', 'My'

Les efforts sont définis dans des axes généraux, par rapport au centre de gravité du mur. Consultez les conventions de signe via 'Aide' (en haut de la fenêtre).

Ces données sont généralement récupérées lors de l’importation initiale, à partir des résultats d’analyse contenus dans le modèle BIM.

Affichage des efforts

La fenêtre 'Efforts' propose une représentation graphique des efforts.

Dans la section 'Visualisation' (à gauche) :

1. Sélectionnez les sections 'Initiale' et 'Finale' à afficher.
2. Réglez la sélection des efforts :
   • activez l’affichage 'avec calcul automatique des échelles' si nécessaire ;
   • cochez chaque 'Effort' à rendre 'Visible', puis définissez son 'Échelle' (la couleur est indiquée par le logiciel).
3. Sélectionnez la combinaison à afficher.
4. Dans 'Configuration', activez si nécessaire :
   • 'Consulter les valeurs' au survol ;
   • 'Afficher les valeurs maximales' ;
   • 'Dessiner le diagramme avec remplissage'.

Majoration des efforts

Ouvrez la fenêtre 'Majoration des efforts' pour définir l’amplification des efforts du mur sélectionné :

• Majoration des moments
  Définissez la loi des moments amplifiés avec le paramètre 'ΔH'.
• Majoration de l’effort axial
  Définissez le paramètre 'KP' de sorte que $P^{\mathrm{\prime }}=KP\cdot P$P′=KP⋅P.
• Majoration de l’effort tranchant
  Définissez 'K0', 'h1' et 'KH' pour établir la loi des efforts tranchants amplifiés, avec :
  • V'(0) = K₀·V(0)
  • V'(H) = K_H·V'(0)

Le logiciel met à disposition des schémas d’aide pour faciliter l’interprétation de ces paramètres.

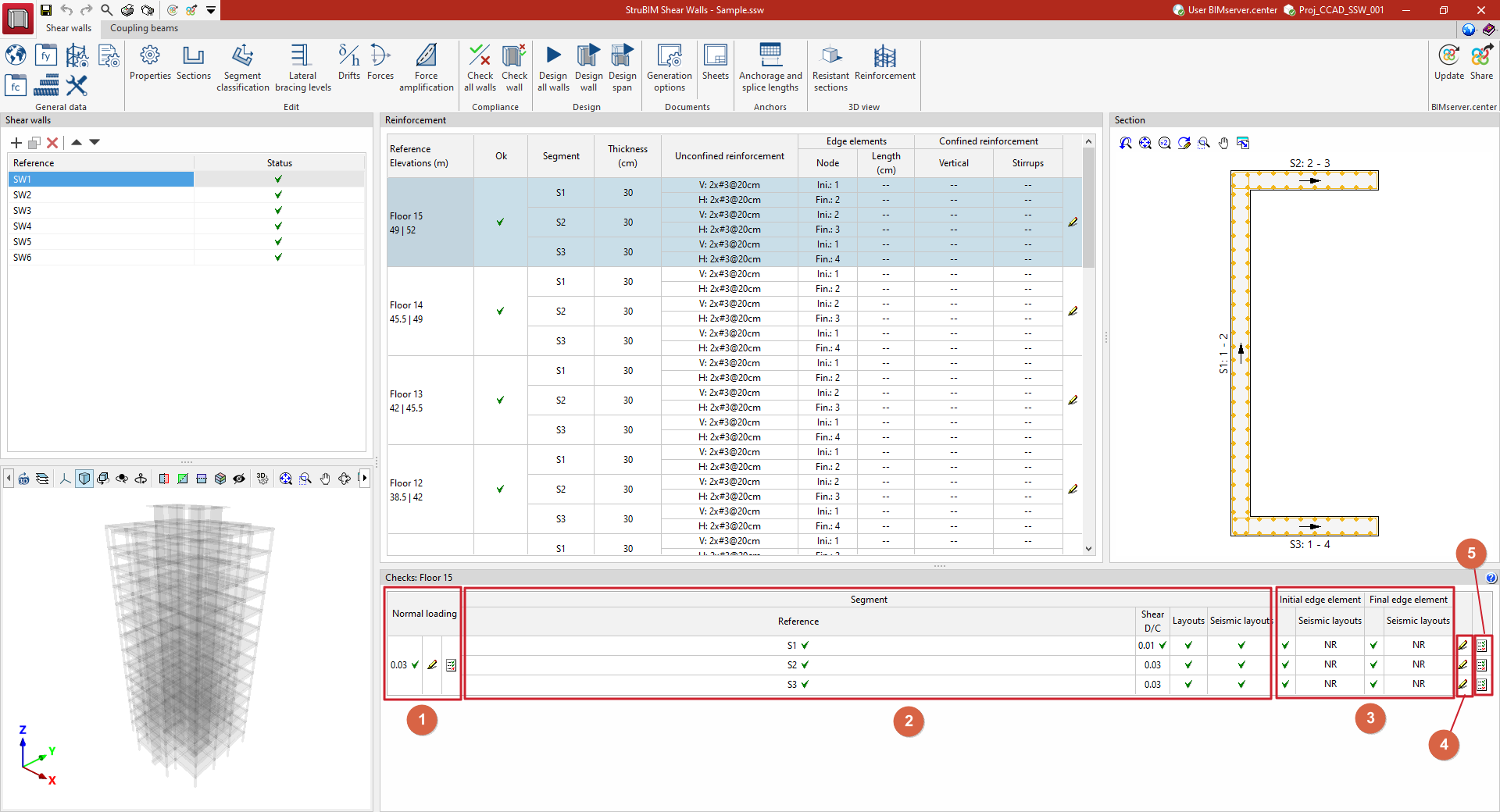

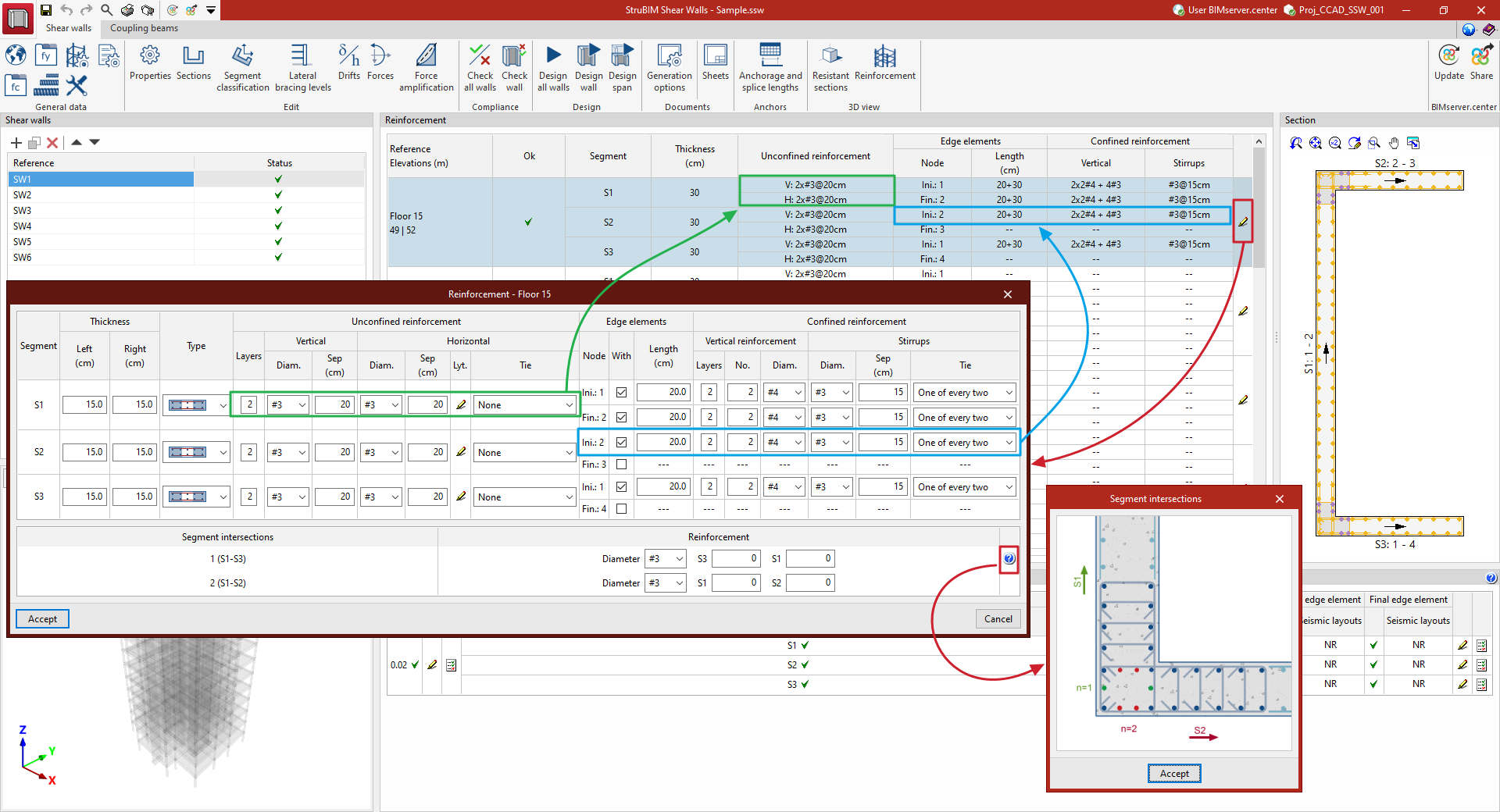

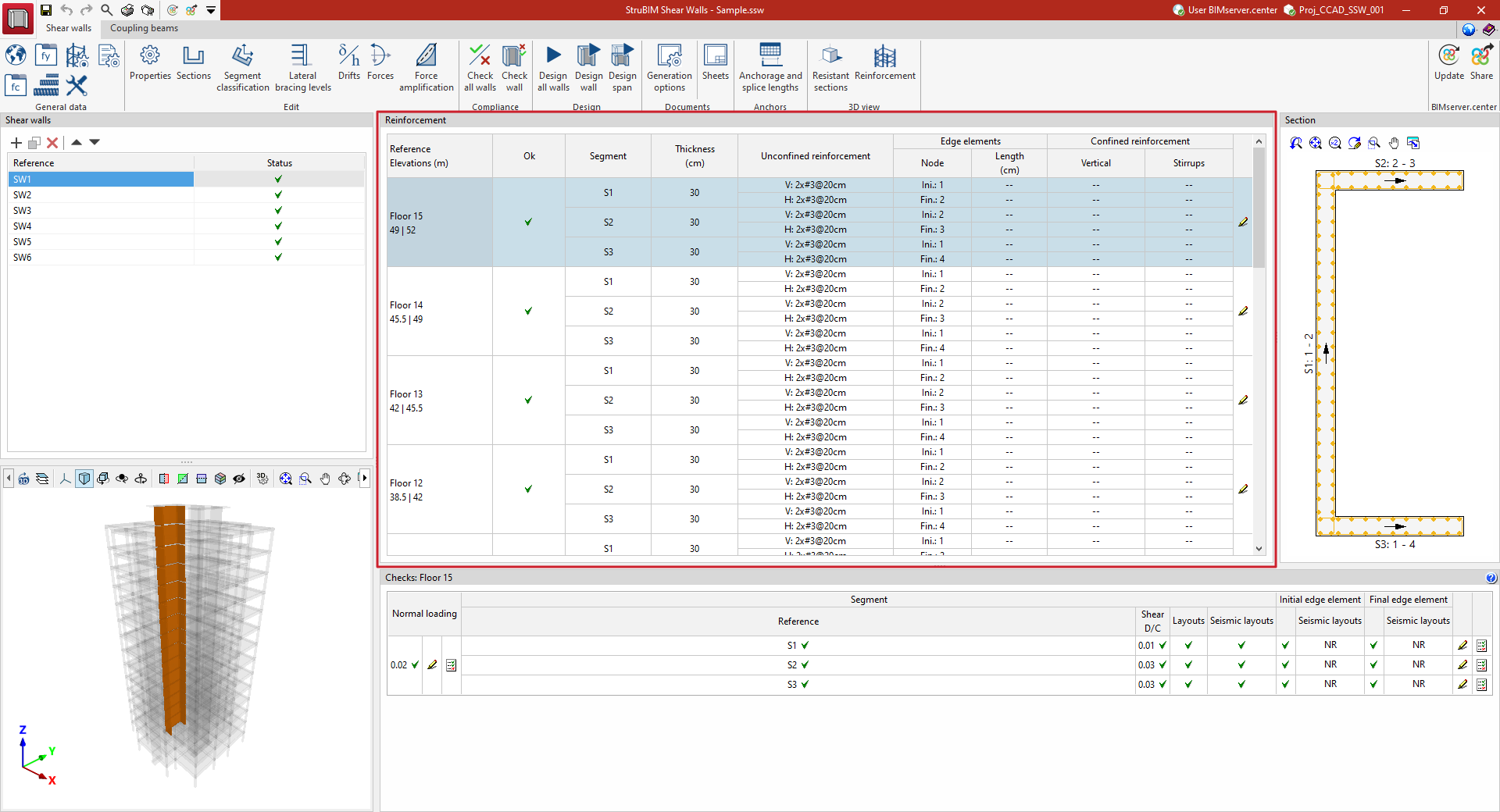

Le panneau 'Vérifications', situé en partie inférieure de l’interface, affiche le tableau des vérifications du tronçon d’armature sélectionné dans le panneau 'Armatures'. Depuis ce panneau, consultez :

• les vérifications liées aux sollicitations normales de la section ;
• les listes de vérifications détaillées.

Le tableau est organisé en groupes de colonnes :

1. Sollicitations normales
2. Segment
3. Élément de rive initial/ Élément de rive final
4. Éditer
5. Récapitulatif

Vous trouverez ci-dessous le détail de chaque groupe.

Sollicitations normales

Cette section regroupe les informations relatives aux vérifications des sollicitations normales de la section :

• Taux de travail
• Éditer

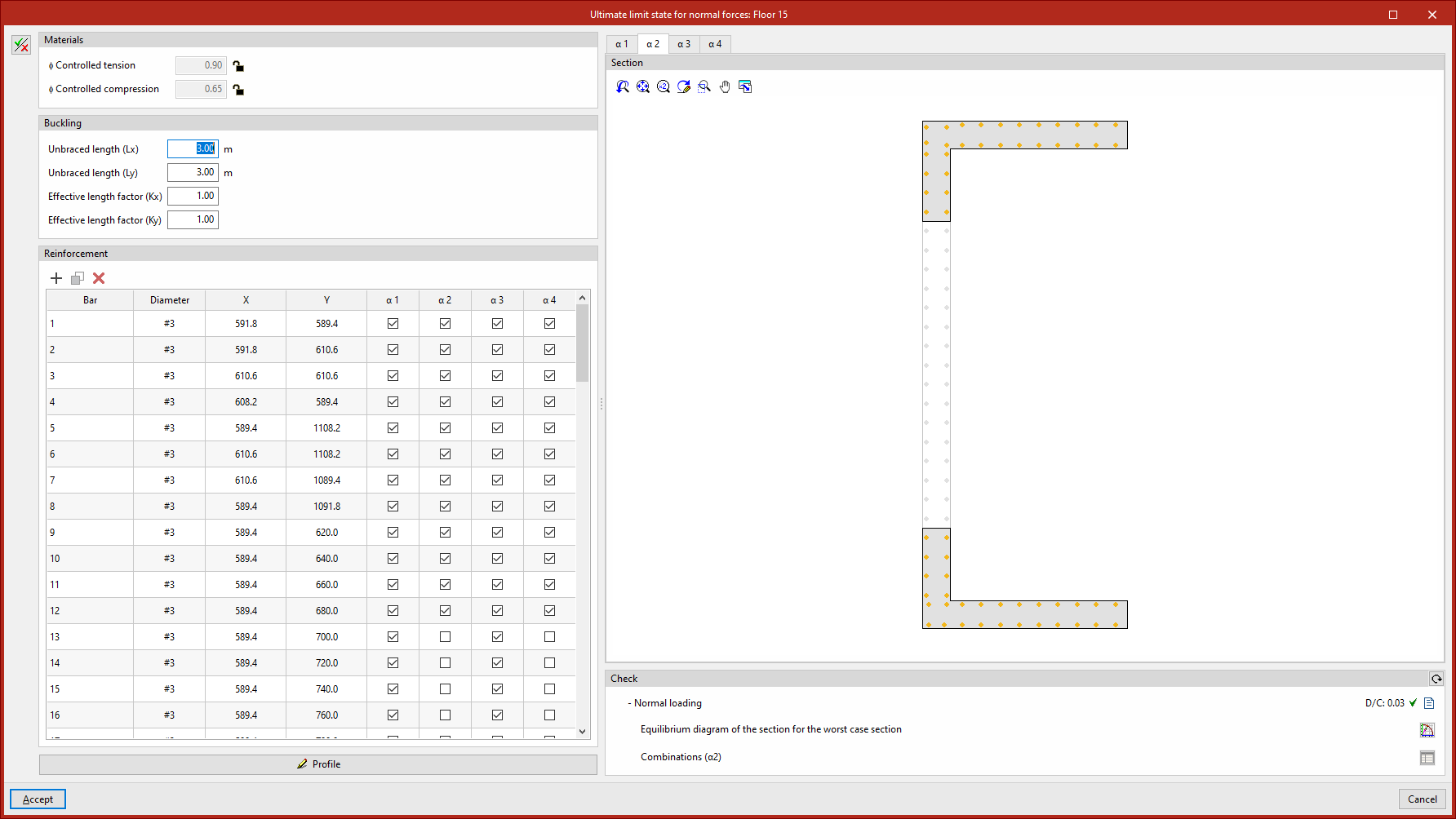

  Utilisez 'Éditer' pour ouvrir une fenêtre et effectuer les actions suivantes :
  • Visualiser les zones efficaces de la section
    Dans la rubrique 'Section', affichez, pour chaque intervalle angulaire défini dans 'Classification des segments' (accessible via les onglets 'α1', 'α2', …, 'αn'), un remplissage des zones efficaces de la section du mur.
  • Modifier les données d’entrée
    À gauche, activez 'Afficher le panneau d’édition' puis modifiez les données utilisées pour les vérifications des sollicitations normales, notamment :
    • les paramètres liés aux 'Matériaux' et au 'Flambement' ;
    • le calibre, la disposition et la contribution des armatures ;
    • le 'Contour' des sections efficaces (modification numérique).
  • Consulter et actualiser la vérification
    En bas, la rubrique 'Vérification' présente un résumé que vous pouvez actualiser après modification. Elle inclut :
    • le taux de travail, ou le ratio demande/capacité 'D/C' ;
    • le récapitulatif des 'Vérifications pour la combinaison la plus défavorable' ;
    • le 'Diagramme d’équilibre de la section pour la combinaison la plus défavorable' (dans une fenêtre distincte), avec les 'contraintes et déformations des barres' et la position des efforts 'résultants' ;
    • via 'Combinaisons', la consultation des efforts maximaux et du diagramme d’équilibre pour chaque combinaison.
• Récapitulatif

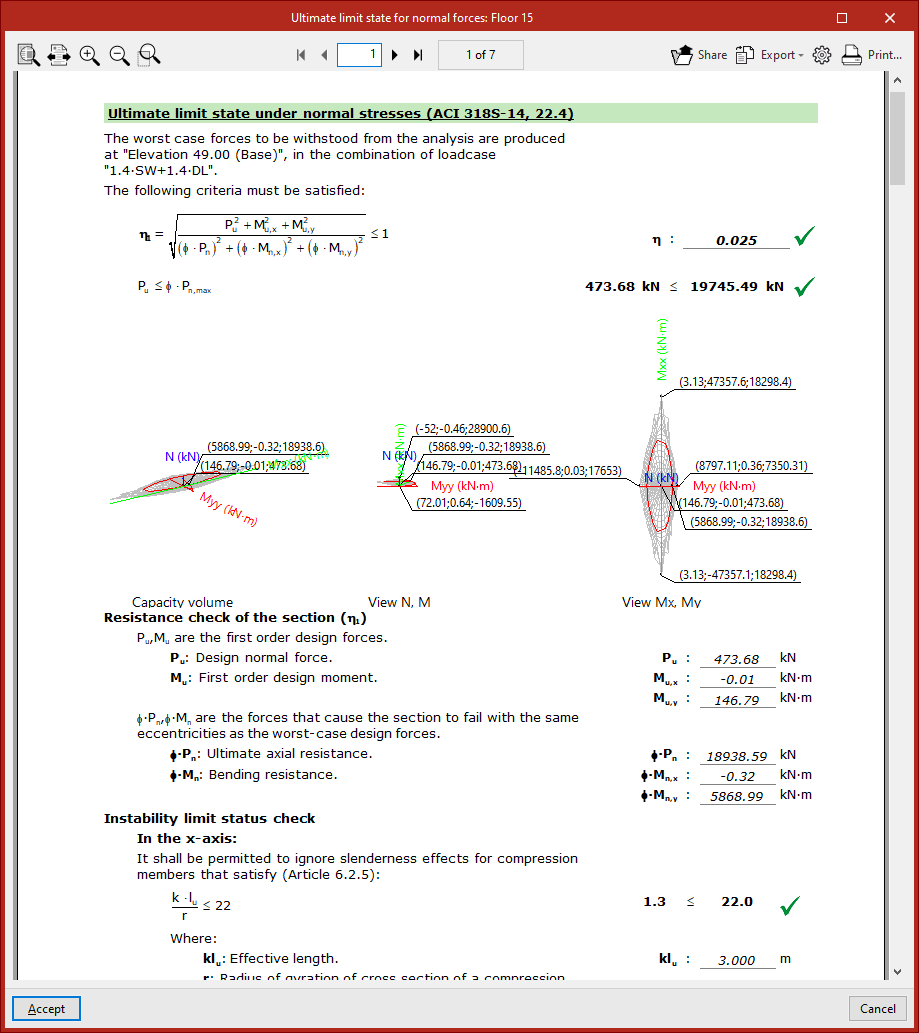

  Ouvrez un récapitulatif spécifique de vérification de l’état limite d’épuisement vis-à-vis des sollicitations normales. Imprimez-la directement ou exportez-la dans différents formats.

Segment

Cette section présente les informations de conformité pour chaque segment du mur :

• Référence
  Affiche la référence du segment.
• Effort tranchant D/C
  Affiche le ratio demande/capacité pour la résistance au cisaillement dans le plan du mur.
• Dispositions
  Indique l’état de conformité du segment vis-à-vis des dispositions normatives.
• Dispositions sismiques
  Indique l’état de conformité du segment vis-à-vis des dispositions sismiques normatives.

Élément de rive initial / Élément de rive final

Ces colonnes indiquent l’état de conformité de l’élément de rive situé :

• au début du segment (élément de rive initial) ;
• à la fin du segment (élément de rive final).

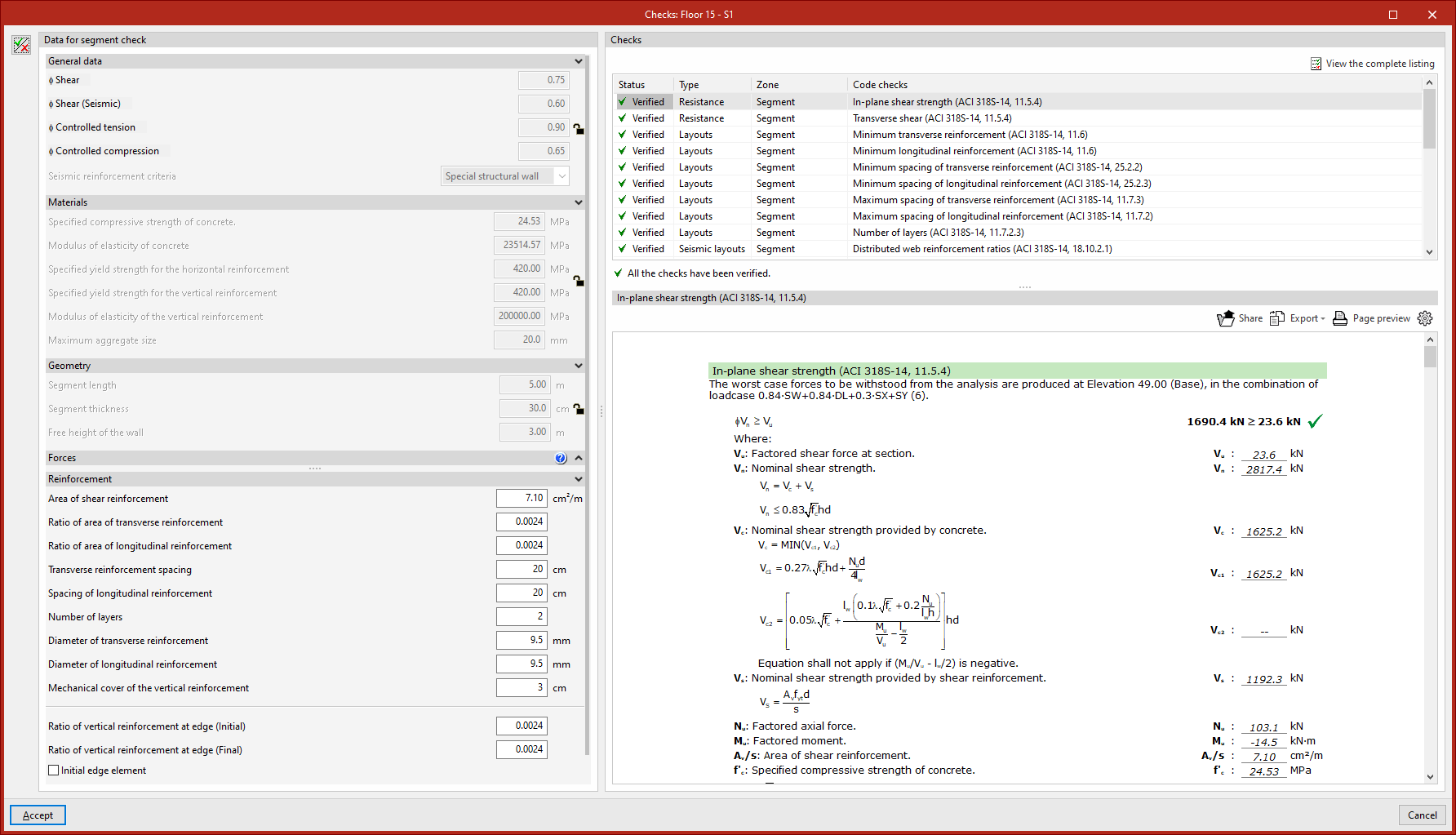

Éditer

Utilisez 'Éditer' pour ouvrir une fenêtre détaillant les vérifications du segment :

• Liste des vérifications (en haut)
  Consultez chaque 'vérification' effectuée, avec :
  • l’état de conformité ;
  • le 'type' de vérification ;
  • la 'zone' concernée ;
  • un résumé de la 'vérification'.
• Détail de la vérification sélectionnée (en bas)
  Affichez la référence normative, les expressions et les données utilisées, ainsi que les calculs effectués par le logiciel.
• Modifier les données de vérification (à gauche)
  Activez 'Afficher le panneau d’édition' puis ajustez les 'Données pour la vérification du segment', notamment :
  • les données générales ;
  • la géométrie et les matériaux du mur ;
  • les efforts pris en compte ;
  • les armatures disposées.

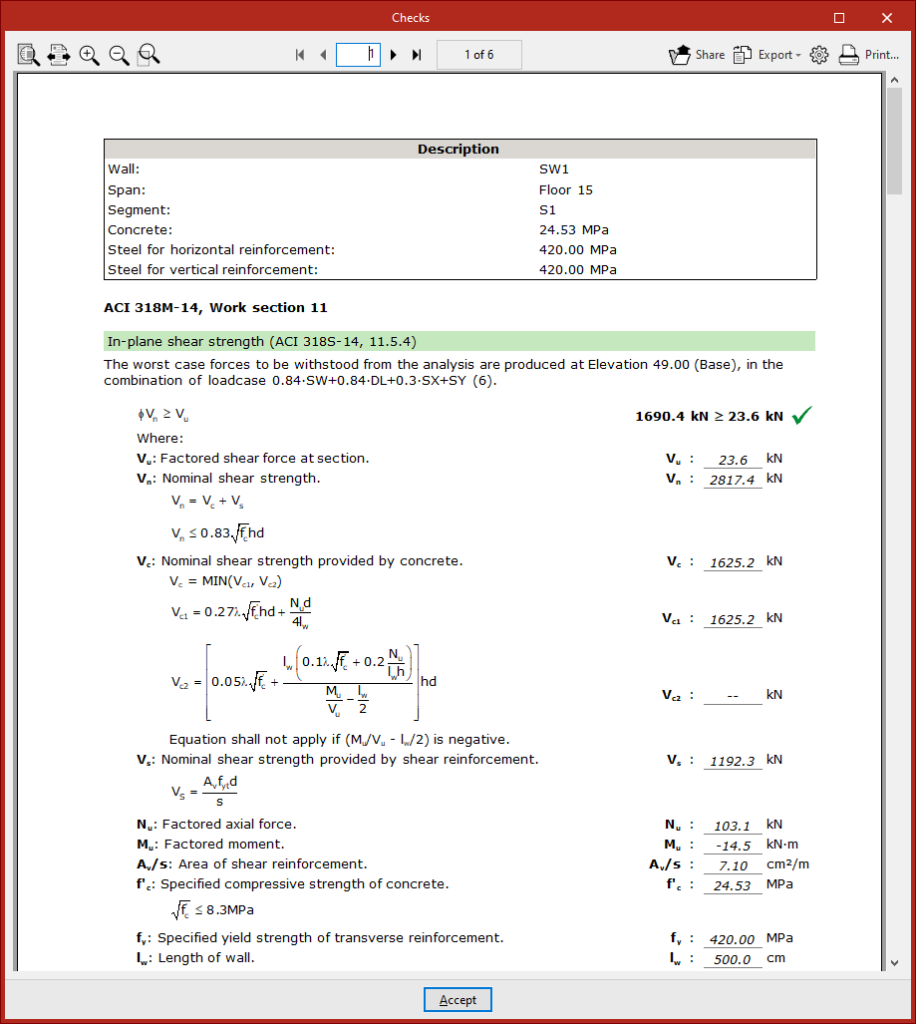

Récapitulatif

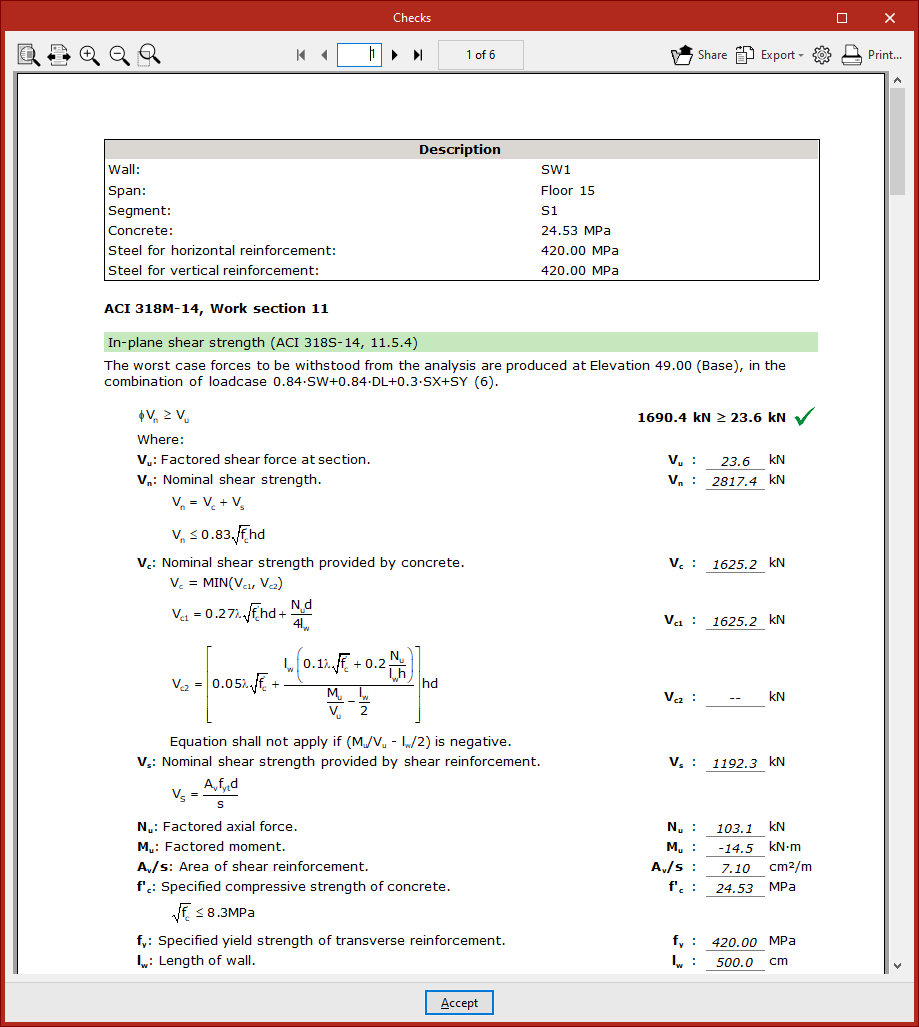

Utilisez 'Récapitulatif' pour accéder au récapitulatif détaillé des vérifications normatives de chaque segment. Imprimez-le directement ou exportez-le dans différents formats.

Vérifier tous les murs

Utilisez cette option pour vérifier tous les tronçons d’armature de tous les murs de cisaillement de l'ouvrage.

Vérifier un mur

Utilisez cette option pour vérifier tous les tronçons d’armature du mur de cisaillement sélectionné dans la liste.

Dimensionner tous les murs

Utilisez cette option pour vérifier et dimensionner toutes les sections d’armature de tous les murs de cisaillement de l’ouvrage.

Dimensionner un mur

Utilisez cette option pour vérifier et dimensionner tous les tronçons d’armature du mur de cisaillement sélectionné dans la liste.

Dimensionner un tronçon

Utilisez cette option pour vérifier et dimensionner le tronçon d’armature sélectionné du mur de cisaillement.

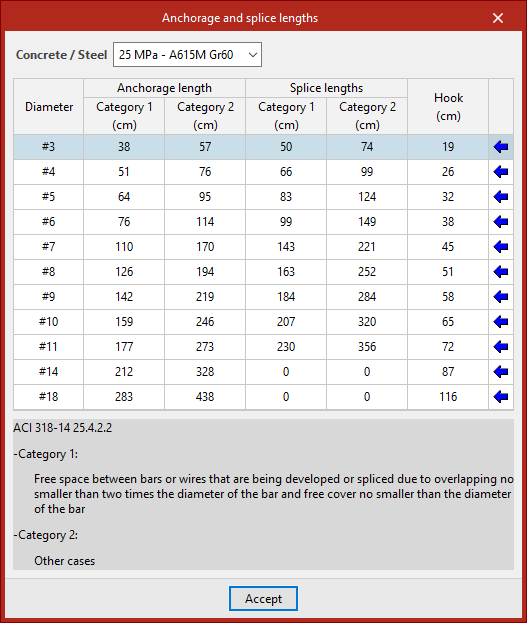

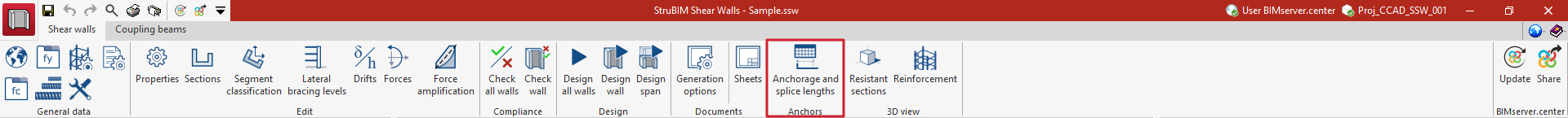

Longueurs d'ancrage et de recouvrement

Cette option ouvre une fenêtre dans laquelle vous pouvez, après avoir sélectionné la combinaison 'Béton / Acier' dans la liste déroulante, définir pour chaque 'Diamètre' et chaque 'Catégorie' de barres :

• la 'Longueur d’ancrage' ;
• les 'Longueurs de recouvrement' ;
• la longueur de 'Extrémité coudée'.

Saisissez les valeurs directement dans les cellules du tableau.

Le bouton situé à droite permet d’importer les valeurs normatives correspondant à chaque diamètre.

Ces informations sont utilisées lors de l’exportation, par le logiciel, des armatures nécessaires à chaque section vers le modèle BIM.

Sections résistantes

Cette option ouvre une fenêtre permettant de visualiser, dans un environnement tridimensionnel, les diagrammes d’interaction et les sections résistantes des murs de cisaillement.

Dans le panneau latéral gauche, activez les éléments suivants :

• Surfaces d'interaction
  Les surfaces d’interaction sont des outils de visualisation 3D qui représentent, à l’aide de courbes dans l’espace, la capacité résistante des sections du mur pour différentes combinaisons d’efforts.
  • Faces
    Affiche les faces qui constituent la surface d’interaction pour chaque tronçon de mur.
  • Arêtes
    Affiche les arêtes qui constituent la surface d’interaction pour chaque tronçon de mur.
  • Efforts d’épuisement
    Affiche, sur la surface d’interaction, les points correspondant aux efforts d'épuisement de la section pour chaque tronçon de mur.
  • Efforts sollicitants
    Affiche les points correspondant aux efforts sollicitants dans le diagramme de chaque tronçon de mur.
  • Axes
    Affiche les axes de la surface d’interaction, associés à l’effort normal et aux moments dans les deux directions.
• Sections résistantes
  Le logiciel affiche également les informations suivantes sur les murs de cisaillement du projet :
  • Section
    Affiche une représentation 2D de la section de chaque tronçon des murs de cisaillement.
  • Armature
    Affiche une représentation 2D de la section d’armatures de chaque tronçon des murs de cisaillement.
  • Volumes de béton
    Affiche une représentation 3D des volumes de béton des murs de cisaillement.
  • Modèle BIM
    Active l’affichage des modèles inclus dans le projet.
• Modèle BIM
  Active l'affichage des modèles inclus dans le projet.

Armatures

Cette option ouvre une fenêtre permettant de visualiser une représentation 3D des armatures des éléments du projet, qu’il s’agisse des 'Murs de cisaillement' ou des 'Linteaux de liaison'.

Dans le panneau latéral, activez ou désactivez l’affichage :

• par type d’élément ;
• par mur ou tronçon de mur ;
• par poutre ou groupe de poutres.

L’option 'Modèle BIM' permet également d’afficher les modèles inclus dans le projet.

Actualiser

Utilisez 'Actualiser' pour :

• mettre à jour les informations du modèle 'Principal (De départ)' déjà importé ;
• importer, si nécessaire, des modèles supplémentaires.

Cette mise à jour lance un assistant d’importation des murs de cisaillement et des linteaux de liaison, similaire à celui affiché lors de la création d’un nouveau chantier. Suivez les étapes :

• 'Sélection de murs de cisaillement' ;
• 'Sélection de linteaux de liaison' ;
• configuration des 'Options'.

Partager

Utilisez 'Partager' pour exporter vers BIMserver.center les informations de l’installation définie dans le logiciel, afin de les mettre à disposition des autres utilisateurs.

Pendant l’exportation, définissez les informations du fichier IFC et sélectionnez les fichiers supplémentaires à partager :

• Nom
• Description
• Options
  Dans cette section, sélectionnez les documents et informations à inclure dans l’exportation :
  • Récapitulatif des armatures (optionnel)
  • Surfaces d’interaction (optionnel)
  • Récapitulatif des vérifications (optionnel)
• IFC (Barres d'armature) (optionnel)
  Activez cette option pour générer un fichier au format IFC contenant des informations sur les armatures du modèle. Configurez également, si besoin :
  • Inclure la description des barres au format BVBS (optionnel)
    Ajoutez, dans le fichier IFC, un paramètre supplémentaire pour chaque barre avec sa description BVBS, afin de fournir les informations de forme nécessaires à la fabrication.
  • Quantités (optionnel)
    Incluez les informations de quantités du modèle dans le fichier exporté.
