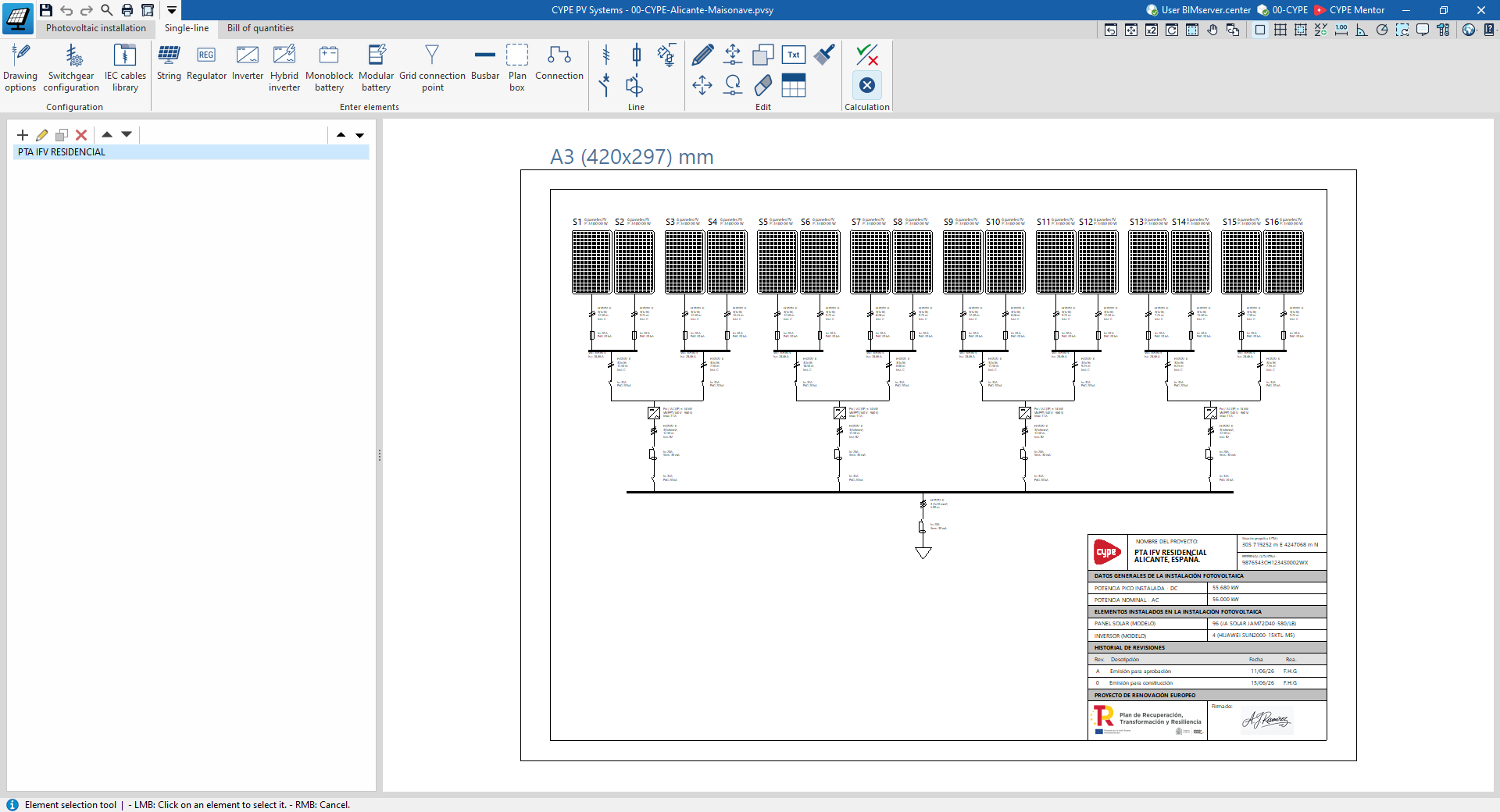

La pestaña "Unifilar", disponible en la parte superior de la interfaz del programa, permite al usuario crear manualmente el esquema unifilar de la instalación utilizando las herramientas de dibujo disponibles:

• Para componer los esquemas desde cero se crean, en primer lugar, las láminas de los formatos necesarios utilizando las opciones del lateral izquierdo.
• Después, se introducen los elementos del esquema sobre el área de trabajo de la parte derecha con las opciones de la barra de herramientas superior.
• Los elementos tendrán sus parámetros eléctricos y estarán conectados mediante canalizaciones, donde se definirá el tipo de cable con sus características y accesorios.
• Una vez definido el esquema unifilar, el programa permite calcular los parámetros eléctricos de cada una de las canalizaciones y realizar diferentes comprobaciones basadas en la norma internacional IEC.

Se pueden seleccionar los esquemas compuestos en esta pestaña para imprimirlos junto al resto de planos de la obra utilizando las opciones correspondientes.

Esquemas

Los esquemas de la instalación fotovoltaica se componen sobre láminas de diferentes formatos. Las herramientas de creación y gestión de esquemas se encuentran en el lateral izquierdo de la interfaz.

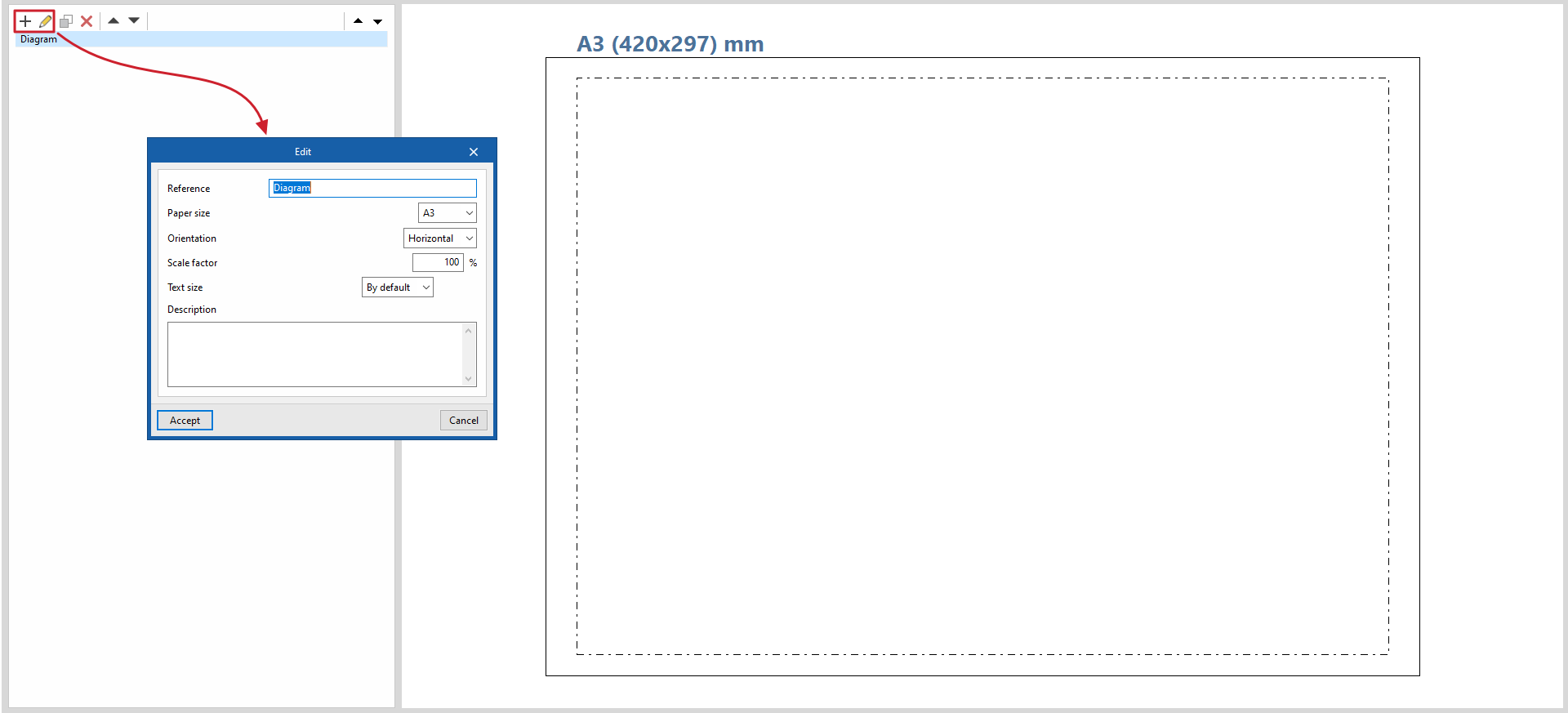

Al crear o editar un esquema se pueden configurar las siguientes características:

• Referencia
  Referencia del esquema.
• Formato de papel
  Selección del formato de papel sobre el que se representará el esquema unifilar.
• Orientación
  Selección de la orientación del papel ("Horizontal" o "Vertical").
• Factor de escala
• Tamaño del texto
• Descripción

Opciones del bloque "Configuración"

En el bloque "Configuración" de la barra de herramientas superior, el programa ofrece las siguientes utilidades:

Opciones de dibujo

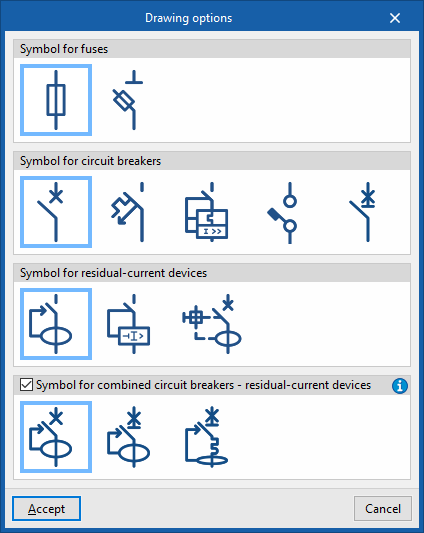

Permite seleccionar los símbolos de representación de los siguientes elementos:

• Símbolo para fusibles
• Símbolo para magnetotérmicos
• Símbolo para diferenciales
• Símbolo para interruptores combinados magnetotérmico-diferencial (opcional)
  Si esta opción está desactivada, estos interruptores se representan con dos símbolos en vez de uno solo.


Configuración de la aparamenta

Permite personalizar los valores permitidos de los siguientes elementos a efectos de permitir su selección al introducirlos en el esquema:

• Fusibles
  • Intensidad nominal
  • Poder de corte
• Magnetotérmicos
  • Doméstico
    • Intensidad nominal
    • Poder de corte
  • Industrial
    • Intensidad nominal
• Diferenciales
  • Intensidad nominal
  • Sensibilidad

Biblioteca de cables IEC

Permite gestionar la lista de tipos de cables disponibles, definidos bajo el estándar IEC.

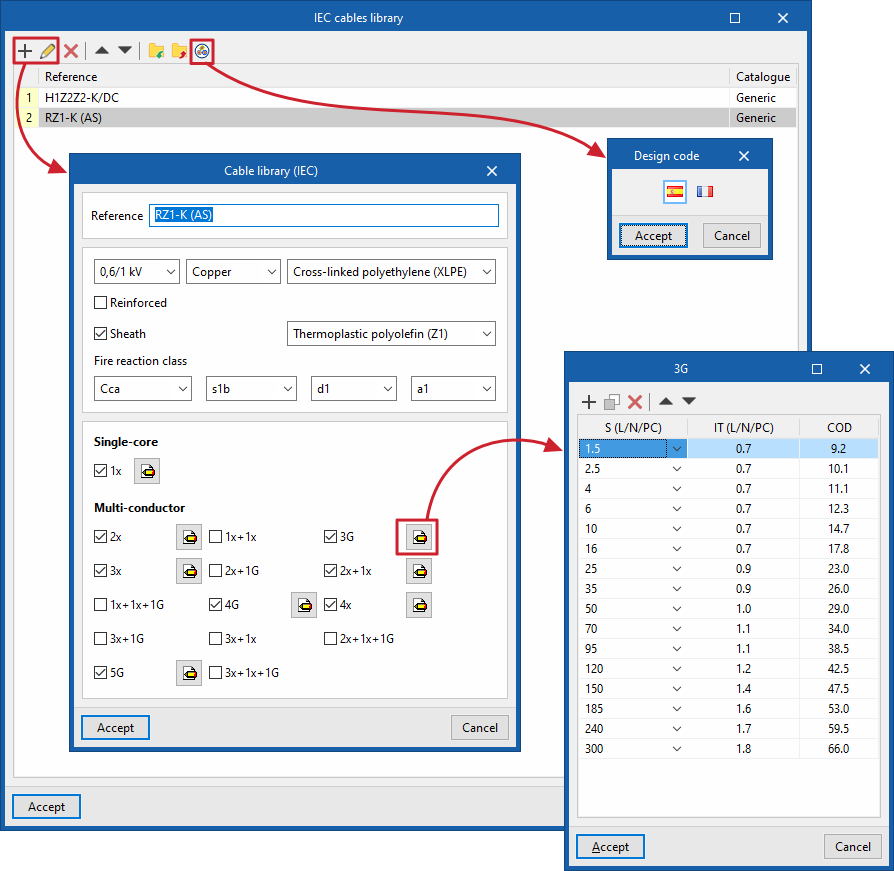

Las opciones de la barra de herramientas superior permiten añadir, copiar, borrar, reordenar importar o exportar a ficheros .bibgen en disco los diferentes tipos de cables disponibles. Además, pulsando el botón "IEC" de la parte superior de la lista es posible importar los cables asociados a las normativas española ("REBT") y francesa ("NFC").

Al añadir o editar cada tipo de cable, el programa permite configurar los siguientes parámetros:

• Referencia
• Tensión nominal (0,6/1 kV / 450/750 V / 300/500 V)
• Material (Cobre / Aluminio)
• Aislamiento
• Armado (opcional)
  • Selección del material de armado
• Cubierta (opcional)
  • Selección del material de cubierta
• Clase de reacción al fuego
• Unipolar / Multiconductor
  En este apartado se deben marcar las casillas correspondientes a las configuraciones de número de conductores disponibles, ya sea "Unipolar" o "Multiconductor". Editando cada una de ellas se define la lista de secciones disponibles, indicando la sección ("S"), el espesor del aislamiento ("EA") y el diámetro exterior del cable ("DEC").

Herramientas de introducción de elementos del esquema

Las opciones del bloque "Introducción de elementos" permiten introducir libremente los elementos del esquema de la instalación fotovoltaica, definiendo los siguientes parámetros en cada uno de ellos:

Herramientas de introducción de líneas y aparamenta

Las opciones del bloque "Línea" permiten describir las canalizaciones y la aparamenta en las líneas definidas entre los elementos del esquema de la instalación fotovoltaica, introduciendo los siguientes parámetros:

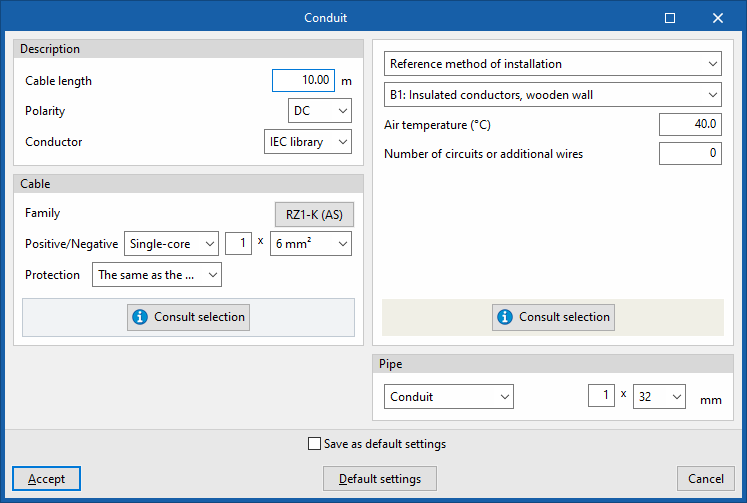

• Canalización
  • Descripción
    • Longitud del cable
    • Polaridad (3F + N, F+N, CC)
    • Conductor
  • Cable
  • Método de instalación
  • Temperatura ambiente
  • Número de circuitos o cables adicionales
  • Conducción
• Magnetotérmico
  • Ámbito de uso (Doméstico o análogo / Industrial)
  • En magnetotérmicos domésticos o análogos: Intensidad nominal, Poder de corte, Curva
  • En magnetotérmicos industriales: Intensidad nominal, Regulación de la intensidad nominal (opcional), Factor de disparo en cortocircuito, Categoría, Poder de corte último, Poder de corte de servicio
• Fusible
  • Tipo
  • Intensidad nominal
  • Poder de corte
• Diferencial
  • Configuración (Modular / Relé + Toroidal)
  • Intensidad nominal
  • Sensibilidad
  • Tipo
  • Clase (en diferenciales de tipo "Modular") / Diámetro del toroidal (en diferenciales de tipo "Relé + Toroidal").
• Limitador de sobretensiones transitorias

Consultar las comprobaciones realizadas

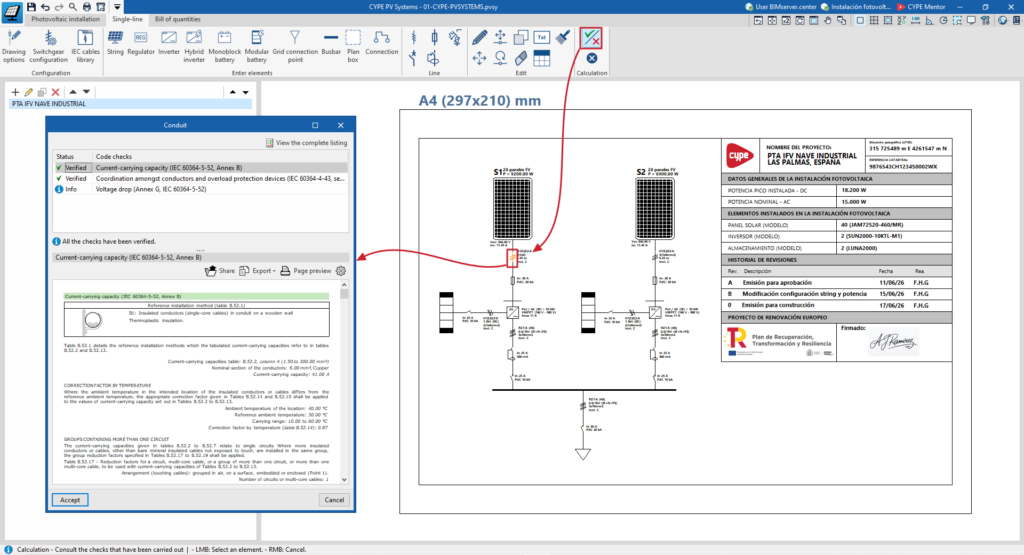

Permite calcular los parámetros eléctricos de cada una de las canalizaciones y pulsar en ellas para obtener un informe de las comprobaciones efectuadas, basadas en la normativa internacional IEC:

• Intensidad admisible
• Coordinación entre conductores y dispositivos de protección contra sobrecargas
• Caída de tensión

Incidencias

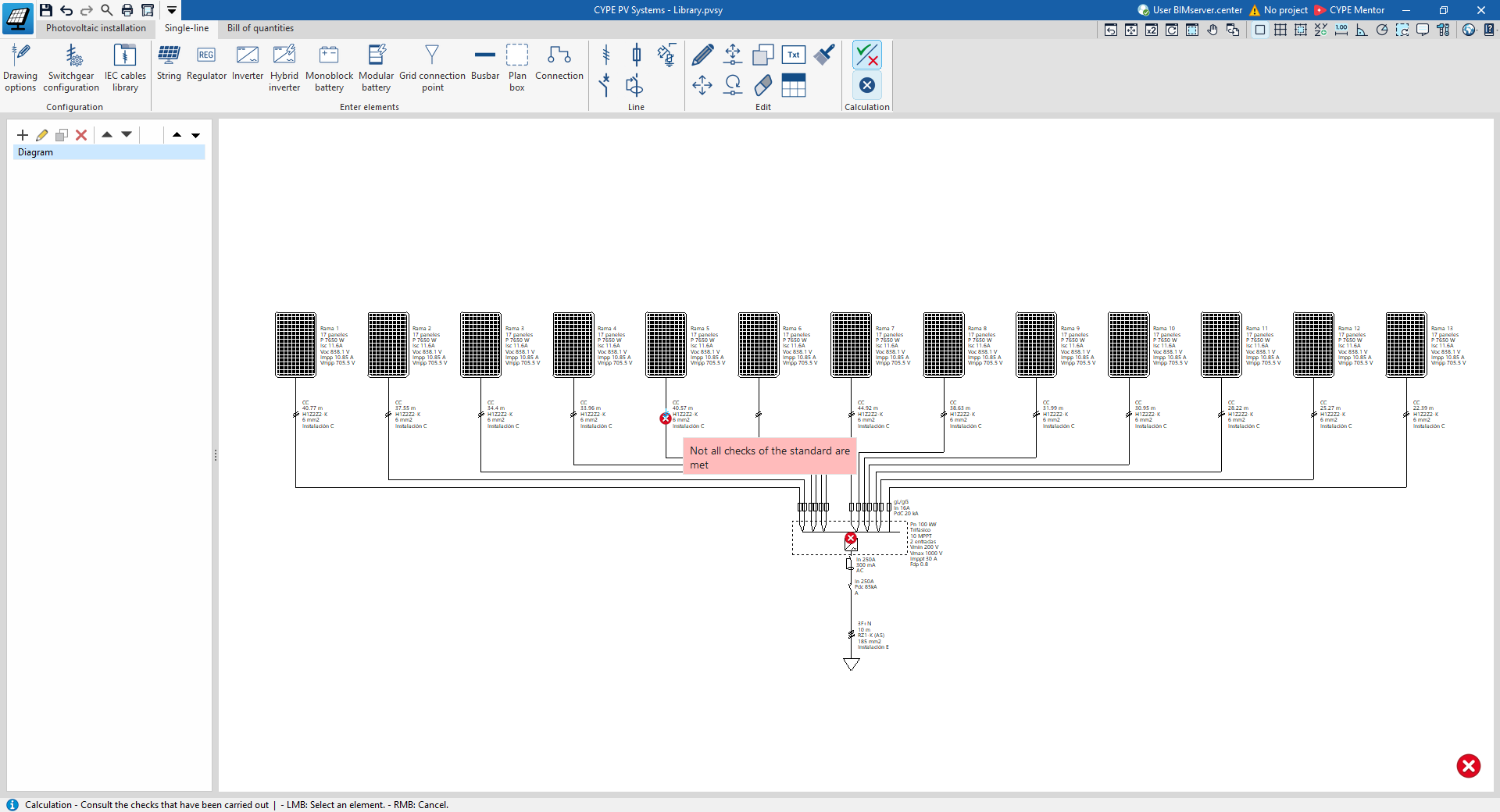

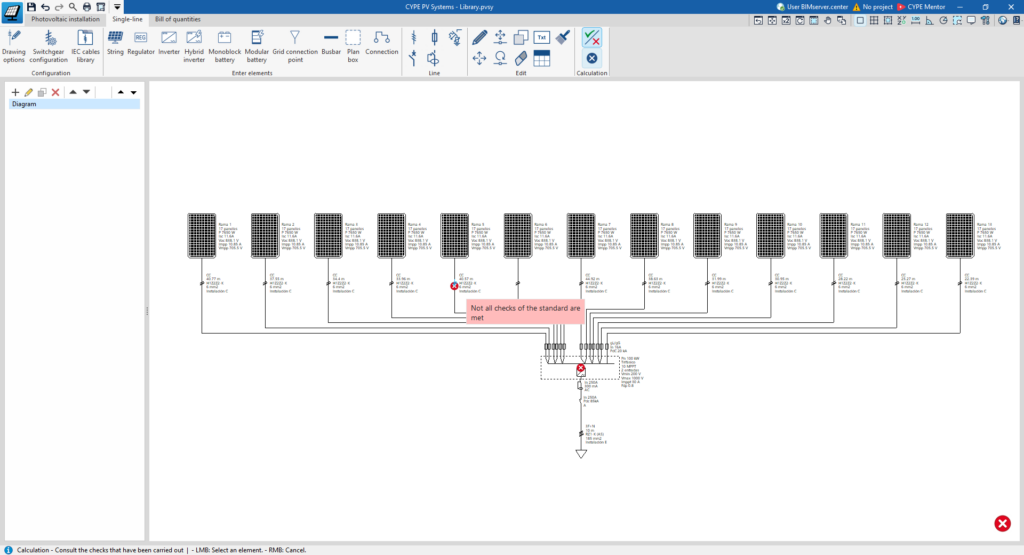

Muestra u oculta incidencias ocurridas en el trazado del esquema o en el cálculo de la instalación. Pasando el cursor sobre cada incidencia se muestra un texto descriptivo con el motivo del error.
