Arquimedes

Depois de introduzir os dados que constituem um orçamento (capítulos, artigos, medição, etc.), é possível gerar diferentes tipos de listagens.

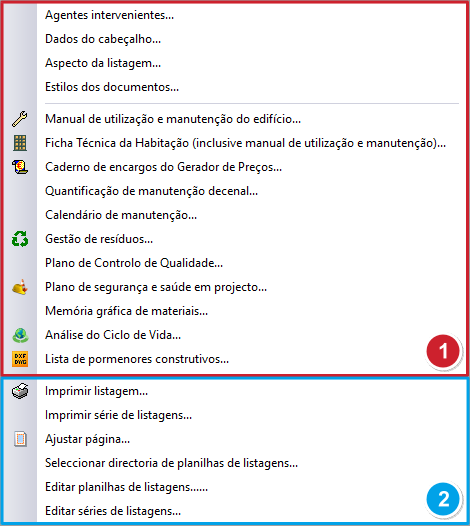

No Arquimedes, as listagens são organizadas em dois grupos, de acordo com a sua origem:

1. Listagens do Gerador de preços
   Estas listagens não são editáveis e extraem automaticamente as informações das unidades de obra criadas com o Gerador de preços associado à base de dados aberta.

2. Planilhas de listagem
   As planilhas de listagem são personalizáveis, não dependem do Gerador de preços e extraem as informações da base de dados aberta.

Este manual pretende ser un documento que facilite las instrucciones de uso y mantenimiento del edificio terminado, con el fin de mantener a lo largo del tiempo sus características funcionales y estéticas. Recoge los contenidos exigidos por o Decreto-Lei 68/2004 e a Portaria 817/2004. Este documento forma parte de la Ficha técnica da habitação, que debe estar a disposición de los propietarios.

Información procedente del Generador de precios

Cuando se copian a Arquímedes unidades de obra procedentes del Generador de precios, se incorpora automáticamente la información vinculada al Manual de uso y mantenimiento.

Desde la ventana "Árbol de descomposición" de Arquímedes, situándose sobre la columna "Doc" a nivel de partida, es posible consultar las instrucciones de uso y mantenimiento asociadas a la partida. A través de los botones de la barra de herramientas de la zona inferior se puede acceder a todas las funciones de edición.

Edición de los datos del Manual de uso y mantenimiento

Seleccionar un apartado para documentación

Si una partida no pertenece al Generador de precios, o si se ha eliminado su código de documentación, puede asignarse uno nuevo. Para ello, en el "Árbol de descomposición", sobre la columna "Doc" de la partida correspondiente, se puede escribir directamente el código de tres dígitos o pulsar el botón "Seleccionar un apartado para documentación" (de la barra de herramientas de la zona inferior). En el diálogo que aparece, basta con localizar el código adecuado, seleccionarlo y pulsar "Aceptar". Con ello, se asigna un código de Manual de uso y mantenimiento a la partida.

Editar documentación del apartado

Para modificar el texto asociado a un código de documentación, debe utilizarse el botón "Editar documentación del apartado" (de la barra de herramientas de la zona inferior), que abre la ventana de edición del Manual de uso y mantenimiento, permitiendo ajustar su contenido.

Mostrar texto descriptivo del concepto

Para mostrar simultáneamente la descripción del concepto y la información asociada al apartado de documentación seleccionado, debe utilizarse el botón "Mostrar texto descriptivo del concepto" (de la barra de herramientas de la zona inferior), que abre la descripción del concepto, permitiendo editar su contenido.

Edición de códigos de documentación asociados a parámetros del precio paramétrico

Este botón solo se puede emplear en partidas paramétricas y permite editar los códigos de documentación asociados a cada uno de los valores de los parámetros. Si se ha asignado algún apartado de documentación a alguno de los parámetros, a la derecha de este botón se muestra una lista con todos ellos.

Impresión del Manual de uso y mantenimiento

La impresión del documento está disponible desde la opción "Manual de uso y mantenimiento" del apartado "Imprimir" del menú "Archivo".

Trata-se de um conjunto de documentos que inclui, entre outros, o Manual de utilização e manutenção do edifício. A Ficha técnica da habitação deve ser atualizada ao longo da vida útil do edifício, registando as eventuais incidências que possam surgir, bem como as inspeções e reparações realizadas no edifício.

Introdução de dados

Para introduzir os dados necessários à obtenção da documentação da Ficha técnica da habitação, deve aceder à opção «Documentação da Ficha técnica da habitação» no menu «Mostrar». Na janela que surge, é possível introduzir os dados técnicos e administrativos do edifício. A janela de diálogo está organizada em duas partes principais:

• A coluna da esquerda, onde aparece um índice com as seguintes secções:
  • «Informações gerais»
  • «Loteamento»
  • «Edifício / Prédio urbano»
  • «Tipos de fracções»
• E a zona central, que ocupa a maior parte do ecrã e mostra a secção selecionada.

Impressão da Ficha técnica da habitação

A impressão do documento está disponível na opção «Ficha Técnica da Habitação (inclusive manual de utilização e manutenção)» da secção «Imprimir» do menu «Arquivo».

O custo de manutenção decenal de um edifício é uma estimativa do montante que seria necessário para manter o edifício nos primeiros dez anos após a sua construção, tendo em conta as operações de manutenção previstas no calendário de manutenção.

É difícil prever o custo real da manutenção do edifício, pois há circunstâncias imprevisíveis (substituição de elementos devido a atos de vandalismo, acidentes ou catástrofes naturais, etc.) e porque depende da atitude dos seus utilizadores (cuidado meticuloso ou negligência na utilização do edifício, tempo decorrido entre a deteção e a reparação dos danos, etc.).

O objetivo da quantificação do custo de manutenção decenal é determinar o grau de viabilidade económica do edifício durante os primeiros dez anos após a sua construção (Índice de sustentabilidade).

Informação proveniente do Gerador de preços

Quando se copiam unidades de obra do Gerador de preços, a informação sobre o custo de manutenção decenal de cada unidade de obra é automaticamente incluída.

No Gerador de preços, para a avaliação do custo de manutenção decenal, é tido em conta o valor das operações de manutenção preventiva definidas no “Calendário de Manutenção”. Inclui, ainda, o custo das inspeções, revisões, relatórios ou pareceres, que são repartidos pelas unidades de obra afetadas. Exclui-se o custo de manutenção corretiva, correspondente às reparações e/ou substituição de elementos, em consequência de atos de vandalismo, acidentes ou catástrofes naturais. Da mesma forma, o custo de manutenção de cada unidade de obra é determinado em função das soluções construtivas e das qualidades selecionadas, incluindo o custo proporcional relativo à Segurança e Saúde, Gestão de Resíduos e, se for o caso, ao Controlo de Qualidade e aos ensaios correspondentes.

No Arquimedes, na janela “Árvore de composição”, ao passar o cursor sobre a coluna “CustoManut” ao nível da artigo, é possível consultar os custos de manutenção associados. Ao nível do capítulo, apresenta a soma dos custos de manutenção decenal dos artigos que o compõem. Corresponde ao campo "LC_PRECO_MANTUTENCAO" em planilhas de listagem. Por sua vez, a coluna "ImpManut" representa o custo de manutenção decenal. Corresponde ao campo "LC_IMPORT_MANTUTENCAO" em planilhas de listagem.

Impressão da Quantificação de manutenção decenal

A impressão do documento está disponível na opção “Quantificação de manutenção decenal”, na secção “Imprimir” do menu “Arquivo*”. Na caixa de diálogo que aparece, selecione o tipo de saída para o documento e, em seguida, a configuração dos dados para listagem.

Esta listagem apresenta a descrição, a medição sem detalhe, o custo de execução, o custo de manutenção, o orçamento de execução material (OEM), a quantificação de manutenção decenal (QMD) e a relação percentual QMD/OEM de cada unidade de obra, capítulo e total do edifício.

O calendário de manutenção do edifício contém a lista e a periodicidade das operações de manutenção preventiva que devem ser realizadas para garantir o seu bom funcionamento, minimizar a deterioração dos seus elementos e instalações e prolongar, na medida do possível, a sua vida útil.

Este calendário constitui um documento de grande relevância para o técnico responsável pelo projeto, pois, caso ocorram avarias no edifício, poderá ajudar a discernir se estas são causadas por um mau projeto do imóvel e das suas instalações, ou por uma utilização e manutenção inadequadas, por não terem sido seguidas as recomendações indicadas.

Da mesma forma, o calendário de manutenção proporciona ao utilizador final do edifício uma ferramenta fundamental para a sua correta conservação.

Informação proveniente do Gerador de preços

Quando se copiam unidades de obra do Gerador de preços, a informação sobre o Calendário de manutenção é automaticamente incluída.

Este calendário é gerado de acordo com as instruções definidas no Manual de utilização e manutenção incluído no Gerador de preços. As alterações que o utilizador efetuar nesse manual a partir do Arquimedes são automaticamente refletidas no calendário de manutenção gerado. Consulte a secção "Manual de utilização e manutenção".

Impressão do Calendário de manutenção

A impressão do documento está disponível a partir da opção "Calendário de manutenção" da secção "Imprimir" do menu "Arquivo".

Esta listagem indica, para cada unidade da obra, a periodicidade das operações de manutenção preventiva que devem ser realizadas para garantir o seu bom funcionamento, distinguindo entre as que requerem a intervenção de profissionais qualificados e as que podem ser realizadas pelos utilizadores do edifício.

O Arquimedes gera automaticamente o Plano de Prevenção e Gestão de Resíduos de Construção e Demolição (PPGRCD) do orçamento para obras públicas e o Registo de dados de RCD para obras particulares, de acordo com os respetivos modelos disponibilizados pela Agência Portuguesa do Ambiente (APA), cumprindo o estabelecido no Regime Geral de Gestão de Resíduos, aprovado no anexo I do Decreto-Lei n.º 102-D/2020, de 10 de dezembro, alterado pela Lei n.º 52/2021, de 10 de agosto.

O PPGRCD tem como objetivo identificar os resíduos produzidos no projeto/obra e estabelecer a forma através da qual será realizada a sua gestão.

O PPGRCD inclui, entre outros, os seguintes conteúdos:

• Objetivo e âmbito
• Dados do projeto/obra
• Prevenção de resíduos e reutilização
• Incorporação de reciclados
• Contaminação de solos
• Acondicionamento e triagem
• Produção e operação de valorização e eliminação dos RCDS

O Registo de dados de RCD inclui:

• Solos e Rochas – Subprodutos
• Materiais reutilizados e RCD produzidos

Informação proveniente do Gerador de preços

Quando as unidades de obra provenientes do Gerador de preços, são copiadas para o Arquimedes, a informação sobre a Gestão de resíduos é incluída automaticamente, se assim tiver sido configurado no diálogo "Dados adicionais" do Arquimedes.

Na janela "Árvore de composição" do Arquimedes encontra-se a coluna "GR" (Gestão de resíduos). Nesta coluna, é apresentado, para cada capítulo, subcapítulo ou unidade de obra, um ícone verde se o elemento em questão dispuser de informações sobre gestão de resíduos, e um ícone sem cor se não contiver essas informações.

Ao clicar sobre um ícone com dados, aparece na parte inferior uma tabela de detalhe que inclui: resíduos de materiais e embalagens, código LER, descrição, peso, densidade aparente, volume, subtotais e totais.

Consulta dos dados de resíduos no Gerador de preços

O Gerador de Preços inclui, em todas as unidades de obra que possam produzir resíduos, uma discriminação dos resíduos gerados, que pode ser visualizada no separador “Resíduos gerados".

Esta decomposição estrutura-se em:

• Resíduos gerados
  Resíduos gerados pela colocação dos materiais em obra e execução dos trabalhos.
• Embalagens
  Embalagens dos materiais utilizados em obra.

Cada resíduo incluído na tabela de composição dispõe das seguintes informações:

• Código LER
  Código da Lista Europeia de Resíduos.
• Descrição do resíduo
  De acordo com a denominações da Decisão 2014/955/UE (Lista europeia de resíduos).
• Peso
  Peso do resíduo em quilogramas (kg).
• Volume
  Volume aparente em litros (l), calculado a partir do peso do resíduo e da sua densidade aparente.

Edição dos dados de gestão de resíduos no Arquimedes

Caso o ícone de gestão de resíduos selecionado corresponda a um artigo, o utilizador pode introduzir resíduos de outros tipos, completando as informações provenientes do Gerador de preços:

• Resíduos de materiais
  É possível adicionar novos resíduos de materiais, selecionando com o botão esquerdo do rato o nível de inserção da coluna código da tabela de composição. Aparece assim a caixa de diálogo “Selecione um código de resíduo”, na qual se introduzem o peso e a densidade aparente do novo resíduo. Para eliminar um resíduo introduzido pelo utilizador, basta posicionar o cursor sobre o seu código LER e premir “Delete” (ou “Del”) no teclado.
• Embalagens
  Nas tabelas de composição aparecem sempre todos os tipos de resíduos provenientes de embalagens, mesmo que a rubrica selecionada não os gere. Os dados podem ser alterados pelo utilizador clicando duas vezes com o rato no item correspondente da tabela de composição. Será aberta a janela de diálogo "Resíduos gerados", permitindo introduzir o peso e a densidade aparente.

Impressão do documento de Gestão de resíduos

A impressão do documento está disponível na opção “Gestão de resíduos”, na secção “Imprimir” do menu “Arquivo”. Na caixa de diálogo que aparece, deve indicar-se se o documento se refere a uma obra pública ou a um empreendimento privado.

• No caso de obras particulares (privadas), não é necessário introduzir dados adicionais antes da impressão.
• No caso de obras para a Administração Pública, devem ser introduzidos os dados relativos à(s) entidade(s) responsável(is) pela gestão dos resíduos de construção e demolição (RCD), à entidade responsável pela obra, aos dados gerais da obra, à sua localização geográfica e à descrição resumida do projeto/obra a realizar. Também neste caso, as operações de valorização (R) e eliminação (D) são atribuídas automaticamente em função do tipo de resíduo, em conformidade com a Decisão 2014/955/UE. Aconselha-se o utilizador a rever o documento gerado para ter conhecimento das opções escolhidas pelo programa.

Após a aceitação, é apresentado o documento correspondente ao orçamento elaborado.

Listagem de Resíduos de construção e demolição

A documentação sobre gestão de resíduos pode ser complementada com a listagem correspondente ao modelo “pl_residuos01.pla”. A impressão da listagem está disponível através da opção “Imprimir listagem” na secção “Imprimir” do menu “Arquivo”, dentro do tipo “Resíduos”. Antes da impressão, é possível escolher se os resíduos gerados em cada unidade de obra, em cada capítulo e/ou na obra devem ser apresentados.

O Plano de Controlo de Qualidade gerado pelo Arquimedes complementa a informação do "Caderno de encargos do Gerador de preços". Em particular, na secção “Controlo de qualidade na execução: especificações sobre a execução dos trabalhos”, são detalhadas as fases de controlo definidas para cada unidade de obra, incluindo verificações, número de controlos e critérios de rejeição.

O documento inclui, entre outras, as secções seguintes:

1. Introdução.
2. Controlo de recepção em obra: especificações os materiais.
   Nesta secção do Plano de Controlo de Qualidade, remete-se para a consulta da secção “Prescrições sobre os materiais” do Caderno de Encargos, onde são estabelecidas as condições de fornecimento; recepção e controlo; conservação, armazenamento e manuseamento; e recomendações para a utilização na obra, de todos os materiais utilizados na obra.
3. Controlo de qualidade na execução: especificações sobre a execução dos trabalhos.
   Nesta secção são estabelecidas as operações mínimas de controlo a realizar durante a execução de cada unidade de obra, para cada uma das fases de execução estabelecidas na secção “Especificações sobre a execução dos trabalhos” do Caderno de Encargos. Assim como os ensaios que devem ser realizados pela empresa construtora ou instaladora.
4. Controlo de recepção da obra finalizada: especificações sobre verificações no edifício finalizado.
   Nesta secção do Plano de Controlo de Qualidade, remete-se para a consulta da secção do Caderno de Encargos do projeto, correspondente às “Especificações sobre verificações no edifício finalizado”.
5. Quantificação económica.
   Esta secção inclui o capítulo “Controlo de qualidade e ensaios” do Orçamento de Execução Material (OEM) do projeto. Este capítulo inclui os ensaios ou testes de serviço que devem ser realizados por entidades ou laboratórios de controlo de qualidade da construção, devidamente homologados e acreditados, distintos e independentes do construtor.

Informação proveniente do Gerador de preços

Quando as unidades de obra provenientes do Gerador de preços são copiadas para o Arquimedes, a informação sobre o Plano de Controlo de Qualidade é incluída automaticamente, se assim tiver sido configurado no diálogo “Dados adicionais” do Arquimedes.

A informação do Plano de Controlo de Qualidade está disponível para consulta (com a exceção da correspondente à seção 3 do Plano de Controlo de Qualidade) no Gerador de preços (versões obra nova e reabilitação). Para isso basta selecionar a secção "Caderno de encargos", localizada na árvore.

As informações previstas no ponto 2 do Plano de Controlo de Qualidade também podem ser visualizadas na secção “Preços compostos” da árvore. Quando, nesta secção, são expandidos capítulos, subcapítulo e secções para selecionar uma unidade de obra, surgem vários separadores. Essas informações estão disponíveis no separador “Recepção de materiais”.

Edição dos dados do Plano de Controlo da Qualidade no Arquimedes

A informação associada a cada artigo do é diretamente editável no Arquimedes, com a exceção dos dados relativos ao Caderno de encagos (ver a secção "Caderno de encargos do Gerador de preços" para mais informação). No entanto, o conteúdo do documento "Plano de Controlo de Qualidade" pode ser exportado e editado posteriormente num editor externo.

Impressão do Plano de Controlo da Qualidade

A impressão do documento está disponível a partir da opção "Plano de Controlo da Qualidade" da secção "Imprimir" do menu "Arquivo". No diálogo que aparece, deve-se selecionar o tipo saída para o documento e, seguidamente, a os dados para a listagem. Após aceitar, será mostrado o documento final.

Requisitos para a impressão correta do documento

Para que a secção Quantificação económica do documento “Plano de Controlo de Qualidade” apresente um valor, é necessário que exista, pelo menos, um capítulo específico no orçamento (denominado, por exemplo, “Controlo de qualidade e ensaios”) com os trabalhos necessários para os diferentes ensaios, testes de funcionamento e até mesmo estudos geotécnicos e trabalhos de campo.

Do mesmo modo, é necessário e obrigatório que esses artigos tenham origem e continuem a ser referenciados ao Gerador de preços e que mantenham a sua codificação original.

O Arquimedes gera, através de uma definição simples de dados, o Plano de Segurança e Saúde em fase de projeto (PSS) para qualquer obra, utilizando unidades de obra e a estrutura de capítulos do Gerador de preços, ou exportando para o Arquimedes o orçamento gerado pelos Pré-dimensionadores de medições e orçamentos ou pelos Geradores de orçamentos (os quais já incluem a estrutura de capítulos e as unidades de obra do Gerador de Preços).

O PSS contempla a identificação dos riscos laborais que possam ser evitados, indicando as medidas técnicas necessárias para esse fim, assim como a relação dos riscos laborais que não possam ser eliminados, especificando as medidas preventivas e proteções técnicas para controlar e reduzir os referidos riscos e avaliando a sua eficiência, em especial quando sejam propostas medidas alternativas, além de qualquer outro tipo de atividade realizada na mesma.

O PSS está organizado em memoria, condiciones técnicas e anexos, entre os que destacam as fichas de prevenção de riscos.

Informações provenientes do Gerador de preços

Quando se copiam para o Arquimedes unidades de obra provenientes do Gerador de preços, são automaticamente incluídas, caso tal tenha sido indicado na caixa de diálogo “Dados adicionais” do Arquimedes, as informações específicas e gerais relativas à segurança e saúde.

O Arquimedes permite visualizar as informações relacionadas com a execução por fases de cada unidade de obra e as fichas de riscos associadas aos ofícios e à maquinaria através da coluna denominada “SS”. Esta coluna é apresentada automaticamente na “Árvore de decomposição” quando a obra contém dados de segurança e saúde. Os recursos com informações de segurança e saúde (unidade de obra, maquinaria ou mão de obra) apresentam nessa coluna ícones ao nível da unidade de obra, ao nível da unitário do tipo maquinaria ou unidade de mão de obra. Ao selecionar estes ícones, as informações de segurança e saúde associadas a esses recursos podem ser visualizadas e editadas.

Se o ícone de segurança e saúde da coluna "SS" de um artigo tiver um aspecto vazio, sem cor, isso significa que não há informações de segurança e saúde disponíveis para esse artigo. Não é possível adicionar informações de segurança e saúde a este artigo.

Consulta dos dados de segurança e saúde no Gerador de preços

As informações relativas ao Plano de Segurança e Saúde estão disponíveis para consulta no Gerador de preços, selecionando a secção “Segurança e saúde” no menu em árvore. Por sua vez, as fichas de riscos relativas às fases de execução por unidade de obra encontram-se na secção “Preços compostos” do menu árvore, quando se seleciona um artigo e se abre o separador “Segurança e saúde”. E também a partir da secção “Segurança e saúde” e da secção “Unidades de obra”, de forma análoga à da secção “Preços compostos”.

Edição dos dados de segurança e saúde no Arquimedes

Ao clicar no botão “Editar”, enquanto se encontra sobre o ícone de segurança e saúde da coluna “SS” ao nível da unidade de obra, abre-se uma janela de edição. As secções que podem ser editadas são indicadas pelo ícone visível na margem esquerda da árvore.

As ferramentas de edição permitem:

• Eliminar o elemento selecionado
• Duplicar o elemento selecionado
• Alterar o modo de inserção
• Alterar entre o modo de visualização multilinha ou monolinha
• Ir para

En caso de que el dato sea texto, éste se edita haciendo doble clic con el botón izquierdo del ratón sobre el párrafo deseado. Para aplicar sangría, se usan los botones de Sangría hacia la izquierda y "Sangría hacia la derecha", situadas al inicio de los párrafos. Existen otras operaciones que no disponen de iconos, como:

• Copiar um parágrafo de uma área para outra
  Clique com o rato no parágrafo pretendido e, mantendo o botão premido (o cursor assumirá a forma de uma mão a segurar uma pasta), arraste-o para a nova posição e solte-o.
• Colocar o texto do parágrafo em negrito
  Para que o texto de uma secção apareça a negrito, é necessário colocar o texto entre chaves duplas {{Texto}}.

Também é possível editar a imagem que será exibida em cada secção, através do botão “Editar”.

O Arquimedes também dispõe de uma janela de trabalho específica para “Segurança e saúde” à qual se acede selecionando o botão “Segurança e saúde” na barra de ferramentas superior. A partir desta janela de trabalho, é possível editar os dados de segurança e saúde relativos aos recursos importados do Gerador de preços que contenham informações de segurança e saúde.

A informação disponível nesta janela de trabalho está organizada nas seguintes secções principais:

• Maquinaria.
• Andaimes.
• Pequena maquinaria.
• Equipamentos auxiliares.
• Ferramentas manuais.
• Proteções individuais (EPIs).
• Proteções coletivas.
• Ofícios previstos.
• Artigos.

As informações editáveis referem-se às fichas de prevenção de riscos, cuja estrutura é fixa, embora seja possível adicionar ou eliminar elementos, ou modificar os existentes, para os adaptar às particularidades da obra. As alterações efetuadas afetam exclusivamente a obra em que são introduzidas.

Impressão do Plano de segurança e saúde em projeto

A impressão do documento está disponível a partir da opção "Plano de segurança e saúde em projeto" da secção "Imprimir" do menu "Arquivo". Esta opção lança um assistente de dados para configurar a documentação da memoria e das condições técnicas. Ao concluir o assistente obtém-se o documento final.

É um documento que contém imagens de amostras dos materiais prescritos no projeto, onde são definidas com todo o detalhe as suas cores, texturas e acabamentos. Estas imagens foram fornecidas pelos próprios fabricantes e a CYPE incluiu-as no Gerador de Preços, de onde o Arquimedes obtém esta informação.

É um documento muito útil para o Dono de obra, pois permite-lhe compreender o aspeto final das soluções construtivas adotadas no projeto, e para a Direção de Obra, uma vez que facilita o seu trabalho de controlo de materiais.

Informação proveniente do Gerador de preços

Quando as unidades de obra provenientes do Gerador de preços são copiadas para o Arquimedes, a informação para a Memória gráfica de materiais é incluída automaticamente, se assim tiver sido configurado no diálogo “Dados adicionais” do Arquimedes.

As imagens de amostra são de materiais de determinados fabricantes, pelo que alguns produtos do Gerador de preços não dispõem dessa informação. A lista de materiais que dispõem de imagens pode ser consultada no menu lateral do Gerador de preços, na secção “Memória gráfica de materiais”.

Edição da Memória gráfica de materiais

As informações da Memória gráfica de materiais provenientes do Gerador de preços não podem ser modificadas diretamente no Arquimedes. No entanto, o documento gerado pode ser exportado e editado posteriormente num editor externo.

Impressão da Memória gráfica de materiais

A impressão do documento está disponível na opção “Memória gráfica de materiais” da secção “Imprimir” do menu “Arquivo”.

Este documento inclui todas as imagens (juntamente com as descrições técnicas) dos materiais que dispõem desta informação gráfica no Gerador de preços e que pertencem às unidades de obra do orçamento criado no Arquimedes.

No documento gerado, as imagens estão ordenadas de acordo com o índice dos capítulos dos materiais do projeto e são acompanhadas pela descrição técnica de cada um deles.

As imagens podem apresentar pequenas variações em relação à realidade no que diz respeito à tonalidade e intensidade das cores ou, no caso de materiais naturais, no que diz respeito ao veio e textura superficial, como consequência das dificuldades que representa a sua reprodução fotográfica e impressão gráfica. Da mesma forma, a perceção das cores pode variar de acordo com a configuração de cada ecrã de computador, pelo que a sua aceitação na obra estará sempre sujeita à aceitação por escrito da Direção da Obra.

A Análise do Ciclo de Vida (ACV) é um módulo que avalia o impacte ambiental originado pela construção de uma obra de edificação, desde as etapas de obtenção das matérias primas utilizadas, até ao final do processo de construção; possibilita avaliar rapidamente a variação do impacte ambiental que qualquer alteração das unidades de obra do projeto implica e, assim, decidir objetivamente quais as alterações que se podem efetuar para minimizar o impacte.

Tendo em consideração a classificação e a nomenclatura incluída nas normas NP EN ISO 14040 e NP EN ISO 14044, são estabelecidas quatro etapas no ciclo de vida de uma construção:

• Produto: A1 - A3
  • Extração e processamento de matérias-primas (A1)
  • Transporte de matérias-primas (A2)
  • Fabricação do produto (A3)
• Processo de construção: A4 - A5
  • Transporte do produto (A4)
  • Processo de construção e instalação (A5)
• Utilização do produto: B1 - B7
  • Utilização (B1)
  • Manutenção (B2)
  • Reparação(B3)
  • Substituição (B4)
  • Reabilitação (B5)
  • Uso de energia (operacional) (B6)
  • Uso de água (operacional) (B7)
• Fim de vida: C1 - C4
  • Desconstrução e demolição (C1)
  • Transporte de resíduos (C2)
  • Processamento de resíduos (C3)
  • Eliminação final (C4)

Informação proveniente do Gerador de preços

Quando se copiam para o Arquimedes unidades de obra provenientes do Gerador de preços, a informação para a Análise do Ciclo de Vida é incorporada automaticamente, se assim tiver sido indicado na caixa de diálogo “Dados adicionais” do Arquimedes..

O Gerador de preços inclui os seguintes indicadores de impacte ambiental e de uso de recursos, associados para cada unidade de obra:

• Indicadores de impacte ambiental
  • Potencial de aquecimento global (GWP)
  • Potencial de depleção da camada do ozono estratosférico (ODP)
  • Potencial de acidificação do solo e da água (AP)
  • Potencial de eutrofização (EP)
  • Potencial de formação do ozono troposférico (POCP)
  • Potencial de depleção para os recursos abióticos não fósseis (ADPE)
  • Potencial de depleção para os recursos abióticos fósseis (ADFP)
• Uso de recursos
  • Uso total de energia primária renovável (PERT)
  • Uso total de energia primária não renovável (PERNRT)
  • Uso do valor líquido de água doce (FW)

Os valores de todos estes parâmetros são resultado da colocação em obra de cada unidade de obra, desde as etapas de fabricação (A1, A2 e A3) até às de Construção (A4 e A5), e estão decompostos por materiais, embalagens, maquinaria, meios auxiliares e resíduos. Esta informação pode ser consultada no separador "Indicadores de impacte ambiental" de cada unidade de obra.

Edição da Análise do Ciclo de Vida

A informação da Análise do Ciclo de Vida proveniente do Gerador de preços não pode ser modificada diretamente no Arquimedes. No entanto, o documento gerado pode ser exportado e editado depois num editor de texto externo.

Desta forma, o utilizador pode rever a ACV da obra, e se o entender, modificar as unidades de obra do Arquimedes importadas a partir do Gerador de preços. Após realizar estas alterações, pode voltar a gerar o documento para analisar as variações produzidas nos indicadores de impacte ambiental.

Este procedimento permite comparar soluções construtivas e avaliar de forma objetiva como influenciam os indicadores de impacte ambiental.

Impressão da Análise do Ciclo de Vida

A impressão do documento está disponível a partir da opção "Análise do Ciclo de Vida" da secção "Imprimir" do menu "Arquivo".

O documento gerado pelo Arquimedes apresenta como resultado a energia incorporada e as emissões de CO2 totais da obra detalhados por capítulos durante as etapas de fabricação (A1, A2 e A3) e Construção (A4 e A5). Estes resultados expressam-se em tabelas e em gráficos de barras.

O documento gerado pelo Arquimedes inclui um Anexo onde se justifica detalhadamente a determinação da ACV do produto (A1, A2 e A3), o transporte do produto (A4) e o processo de instalação do produto e construção (A5). Cada una destas fases inclui:

• A definição da fase
• Os pressupostos
• O processo de cálculo
• As fontes consultadas
