Introducción
CYPELUX es un programa creado para realizar el cálculo luminotécnico de instalaciones de alumbrado normal y de emergencia, así como de la iluminación producida por el efecto de la luz natural, y efectúa su evaluación de acuerdo a normas de diferentes países y regiones o utilizando comprobaciones con parámetros personalizados.
La aplicación permite importar la información necesaria extraída a partir de otras herramientas Open BIM, de manera que los modelos arquitectónicos pueden utilizarse como base geométrica para el desarrollo de la instalación de iluminación.
Además, el programa incluye el software Radiance desarrollado por el Lawrence Berkeley National Laboratory.

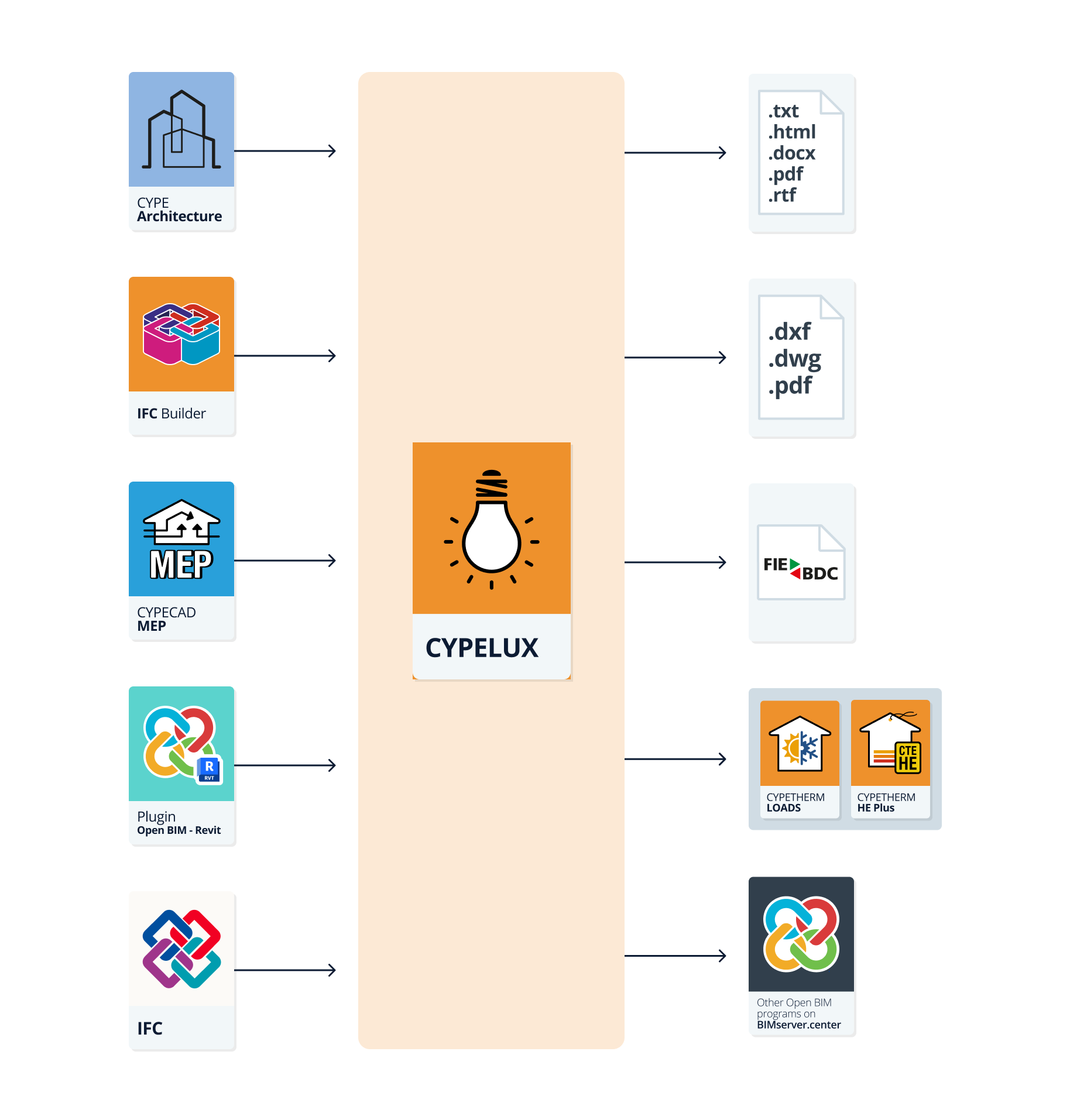

Flujos de trabajo compatibles con el programa
CYPELUX, al ser una herramienta Open BIM y estar conectada a la plataforma BIMserver.center, ofrece diferentes opciones de flujo de trabajo.
Introducción de datos
Modelado libre/con plantillas
- Diseño de la instalación mediante su introducción libre en CYPELUX.
- Diseño de la instalación en CYPELUX apoyándose en plantillas DXF-DWG, DWF o imágenes (.jpeg, .jpg, .bmp, .wmf).
Importación de modelos BIM
Si se vincula la obra de CYPELUX a un proyecto BIM de la plataforma BIMserver.center, es posible llevar a cabo las siguientes acciones:
- Importación del modelo con la geometría de un edificio. Esto permite generar la organización en plantas del edificio e introducir los elementos de la instalación apoyándose en dicha geometría. Además, es posible importar las zonas a partir de los recintos leídos en el modelo BIM y la disposición de los huecos acristalados. Entre las opciones disponibles, se encuentran las siguientes:
- Importación de modelos diseñados en IFC Builder.
- Importación de modelos diseñados en CYPE Architecture*.
- Importación de modelos en formato IFC con IFC Uploader* (generados por programas CAD/BIM como Allplan, ArchiCAD y otros).
- Importación de modelos diseñados en Autodesk Revit con el Plugin Open BIM - Revit*.
*Solamente en caso de que no sea necesario calcular la iluminación natural. - Importación de modelos diseñados en CYPECAD MEP**.
**Únicamente se importa la geometría arquitectónica. No se importan las instalaciones de alumbrado realizadas en CYPECAD MEP. - Si el modelo arquitectónico está generado por IFC Builder o CYPE Architecture, se pueden importar también las plantillas DXF o DWG que contenga ese modelo, o las que el mismo programa genera (a partir de los elementos constructivos introducidos) cuando se exporta un modelo al proyecto BIM.
Salida de datos

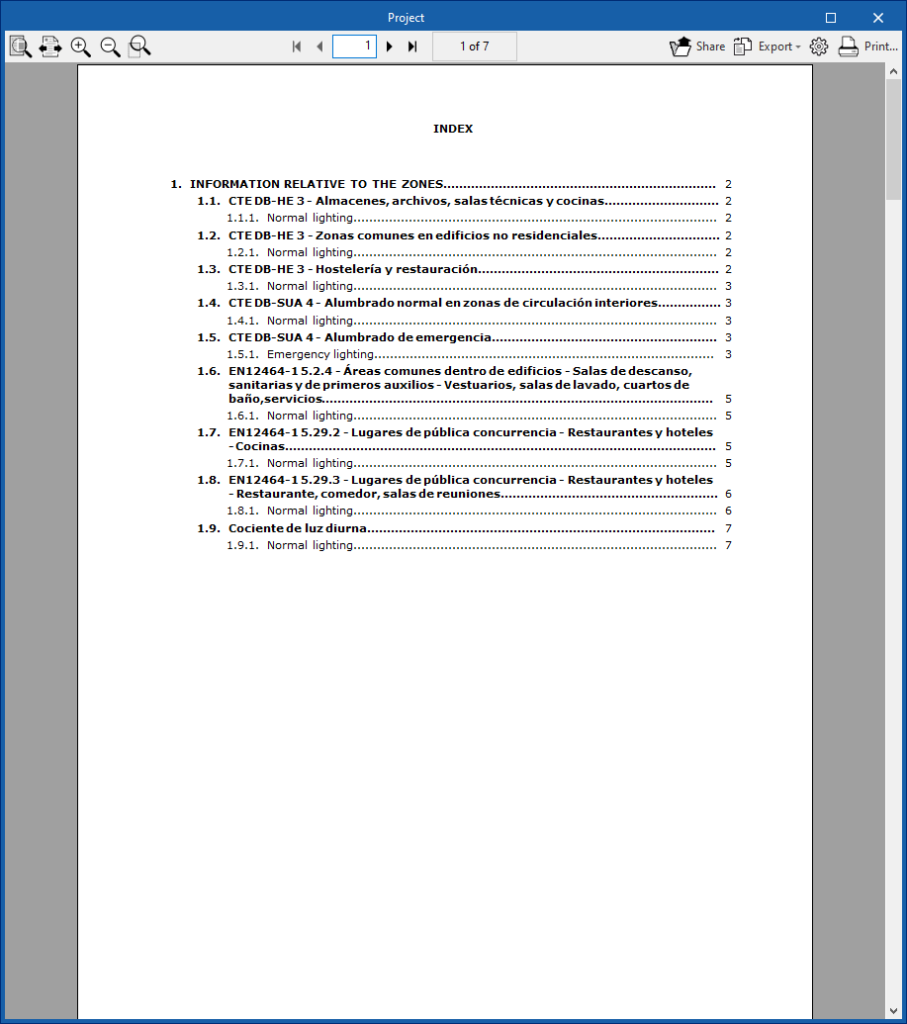

- Exportación de listados a los formatos HTML, DOCX, PDF, RTF y TXT.

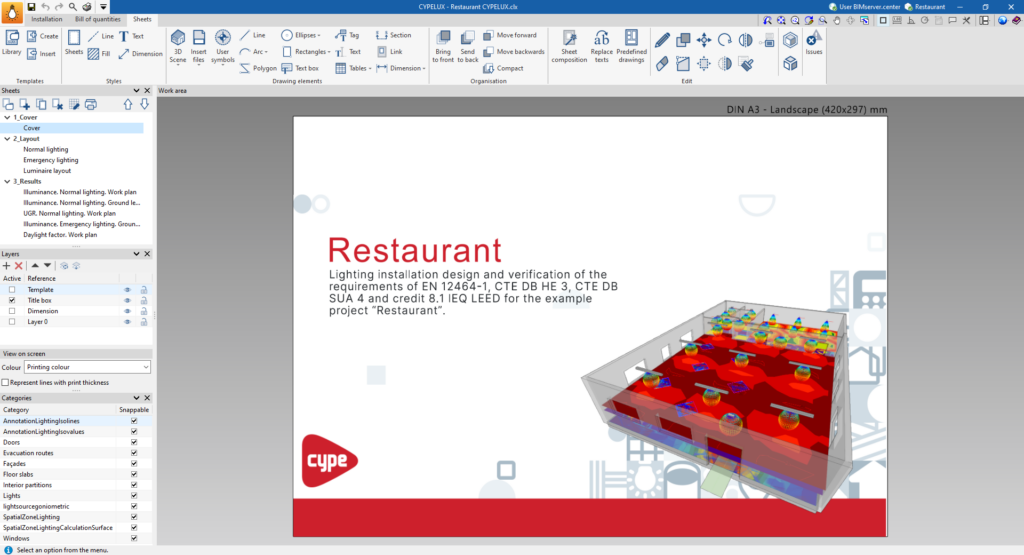

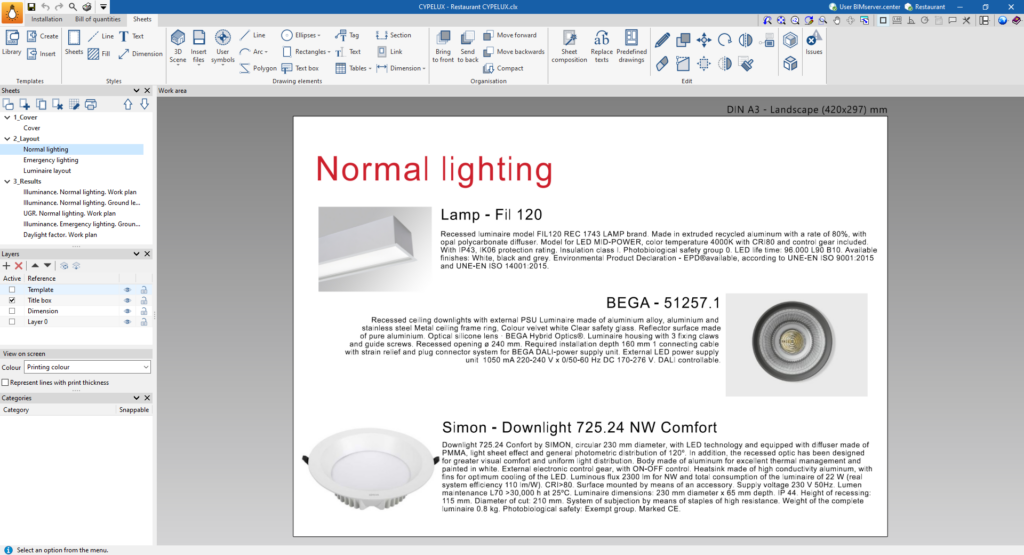

- Exportación de planos a los formatos DXF, DWG y PDF.

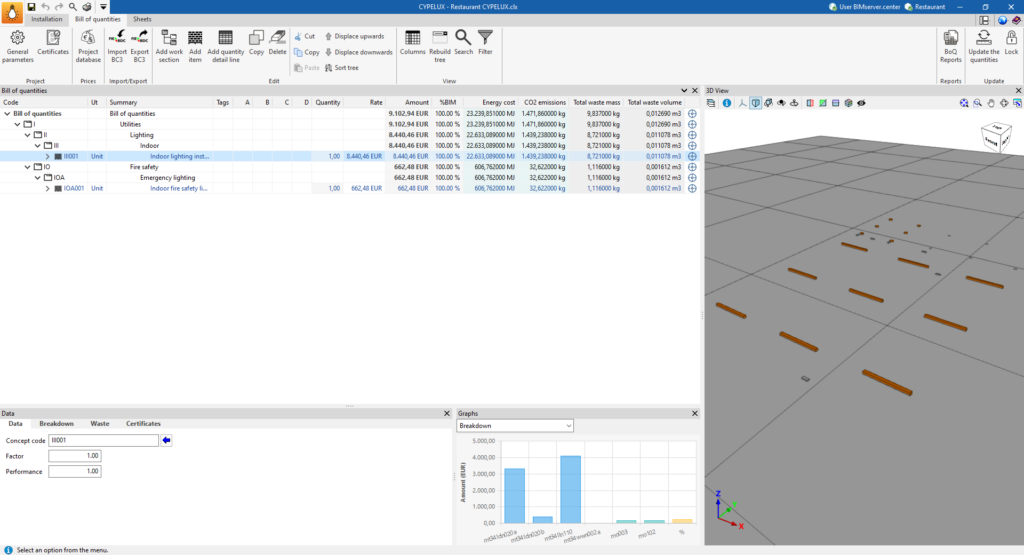

- Exportación de la medición al formato FIEBDC-3.
- Exportación de la información generada con CYPELUX a la plataforma BIMserver.center mediante formatos IFC y glTF. Esto permite que sea visualizada por los participantes autorizados del proyecto. La información generada por CYPELUX puede ser utilizada por los siguientes programas:
- CYPETHERM HE Plus
Importa la potencia instalada de iluminación definida en los recintos del edificio y los valores de eficiencia energética de la instalación (VEEI) calculado y límite.
- CYPETHERM HE Plus

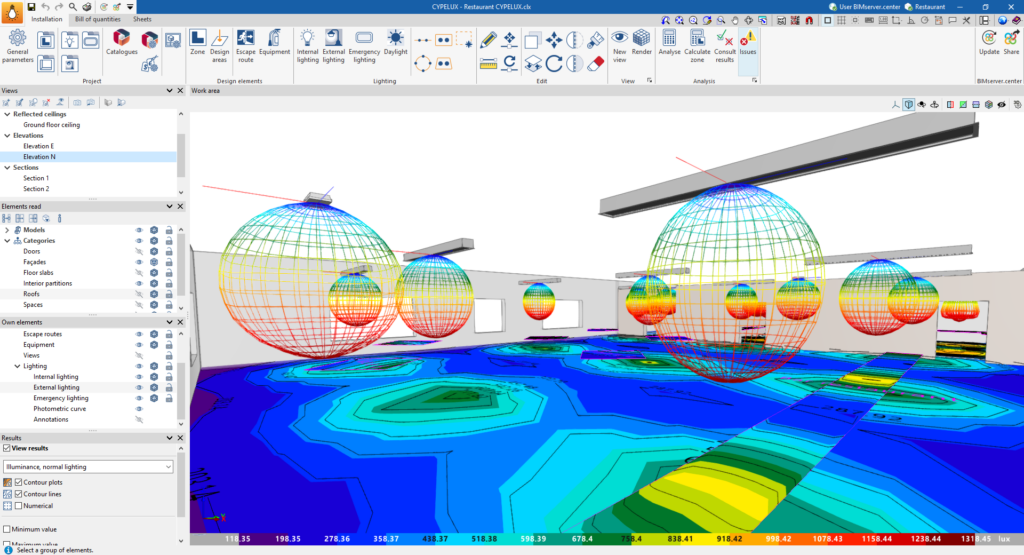

Entorno de trabajo
El programa presenta un entorno de trabajo sencillo que permite realizar el diseño de la instalación de manera rápida, introduciendo los elementos en vistas en planta.
La interfaz muestra:
- Una barra de herramientas superior en la que se encuentran las herramientas para: gestionar las opciones del proyecto; introducir y editar los elementos de la instalación de iluminación, incluyendo los recintos, las luminarias y la configuración de luz diurna; introducir elementos de seguridad o protección que deben ser iluminados; acceder a las herramientas de edición; realizar el cálculo y la comprobación de la instalación; y gestionar la visualización de los elementos del modelo o efectuar renderizados.
- El área de trabajo, a la derecha de la pantalla, donde se introducen, editan y visualizan los elementos mencionados.
- Finalmente, en el panel lateral izquierdo se encuentran las herramientas para definir y navegar por las diferentes plantas del edificio, así como para acceder a la vista 3D de la instalación o activar la visualización de los resultados del cálculo.
Secuencia de introducción y salida de datos para el diseño y cálculo de instalaciones de iluminación
Las instalaciones de iluminación pueden definirse y calcularse en el programa mediante la siguiente secuencia de introducción y salida de datos:
- Creación de obra nueva (desde "Archivo", "Nuevo").
- (Opcional) Vinculación a BIMserver.center, selección e importación de los planos de planta y de los tipos de recinto leídos del modelo BIM.
- Configuración de parámetros generales (desde "Proyecto", "Parámetros generales"): importación de requisitos normativos y/o configuración manual de requisitos.
- Revisión, creación y/o edición de tipos de zona (desde "Proyecto", "Tipos de zona").
- (Opcional) Si se han leído desde el modelo BIM, revisión y edición de tipos de hueco acristalado (desde "Edición, "Editar").
- Definición de tipologías de luminarias. Puede hacerse de dos formas complementarias:
- Cargando catálogos de fabricantes (desde "Proyecto", "Catálogos").
- Cargando o introduciendo manualmente tipos de luminaria genéricos (desde "Proyecto", "Tipos de luminaria interior/exterior/de emergencia").

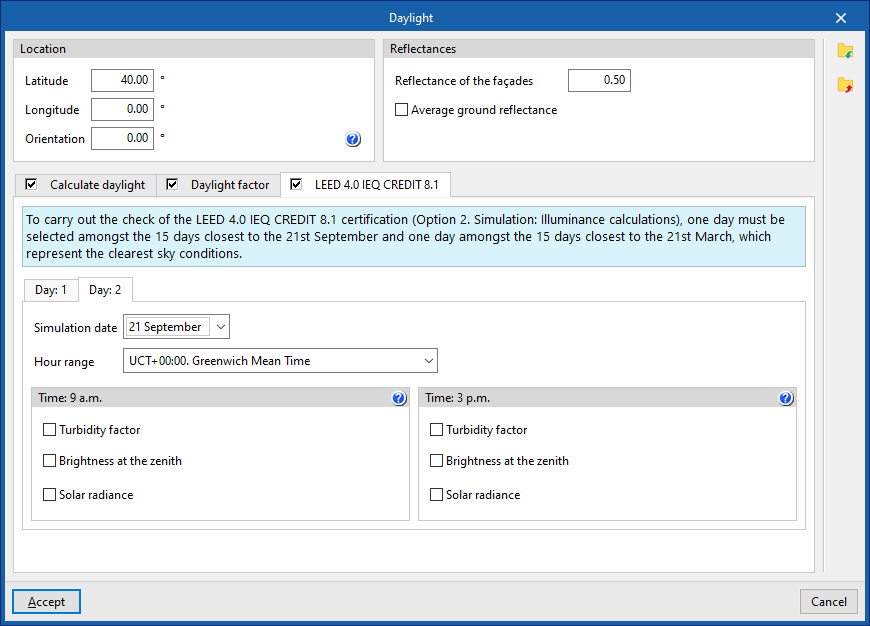

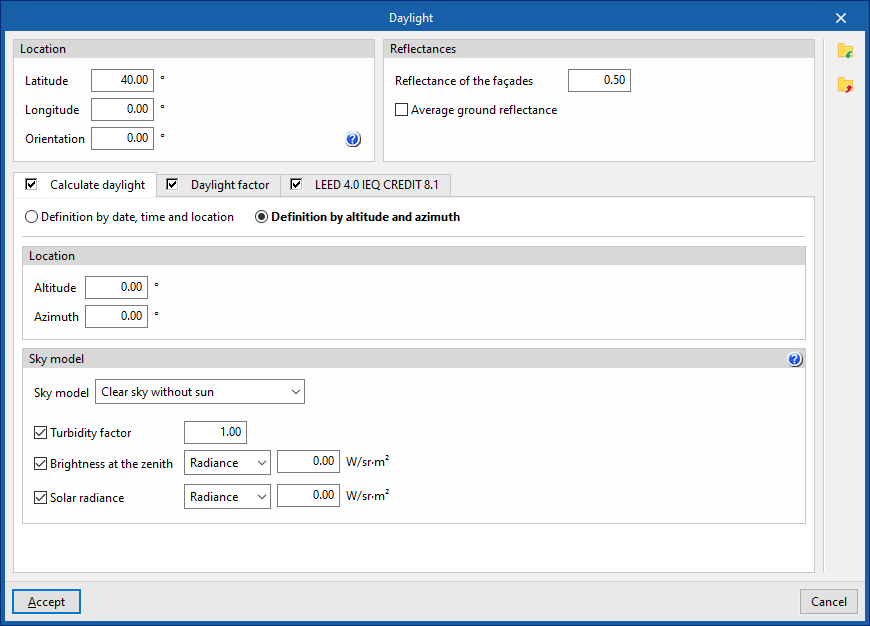

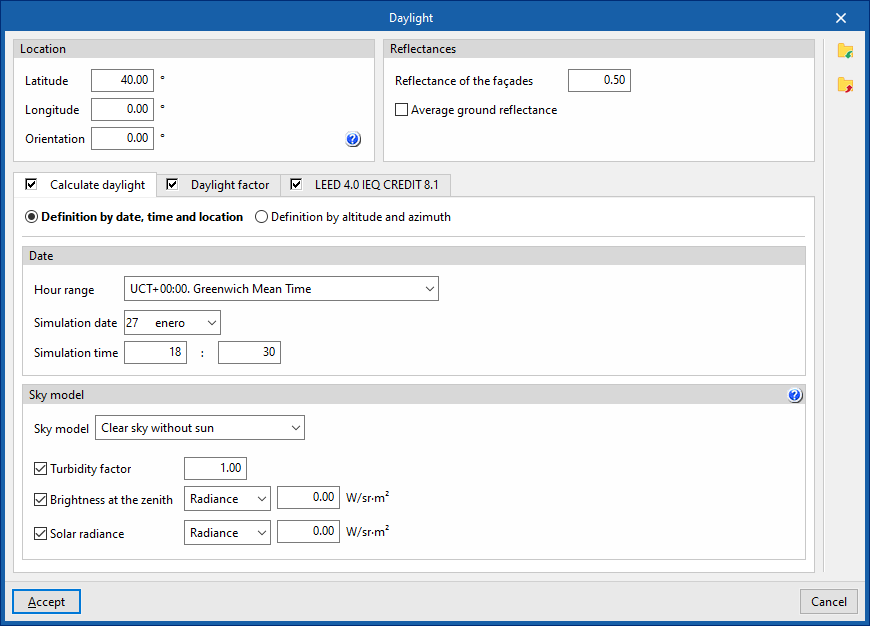

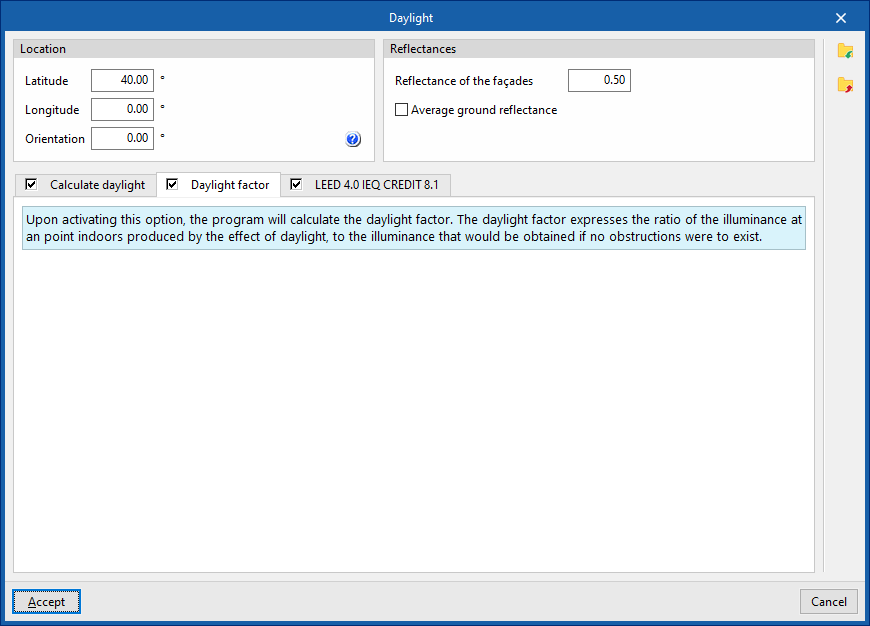

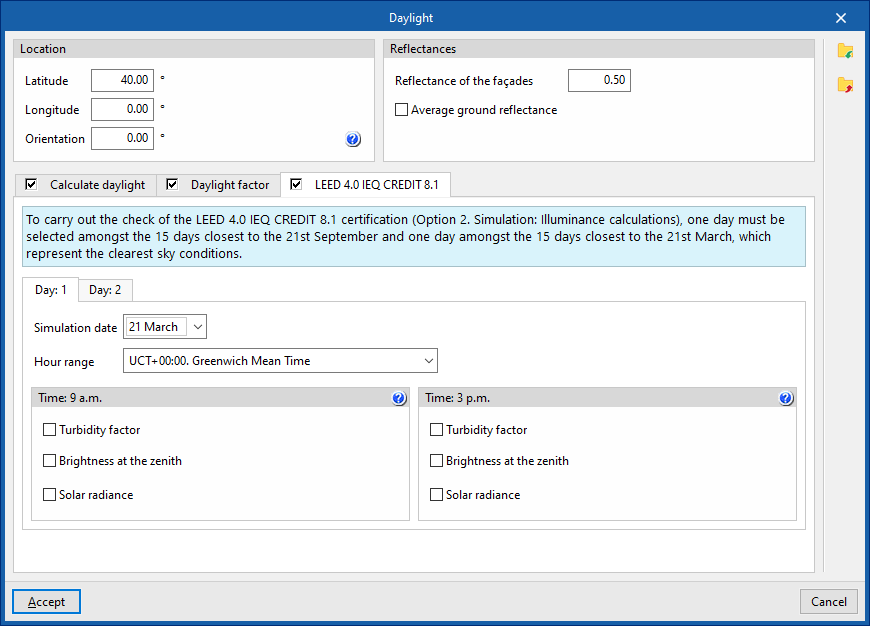

- (Opcional) Definición de los parámetros relacionados con el cálculo de luz diurna (desde "Iluminación", "Luz diurna").
- (Opcional) Si no se han leído y generado a partir del modelo BIM, se deben introducir manualmente las zonas (desde "Iluminación", "Zona") en cada planta en el área de trabajo.
- (Opcional) Introducción de vías de evacuación y equipamiento de seguridad y protección (bloque "Seguridad/Protección") en cada planta en el área de trabajo.
- Introducción y disposición de las luminarias de la instalación (bloque "Iluminación") en cada planta en el área de trabajo. Puede hacerse de dos formas:
- Introducción individual (desde "Iluminación", "Luminaria interior/exterior/de emergencia").

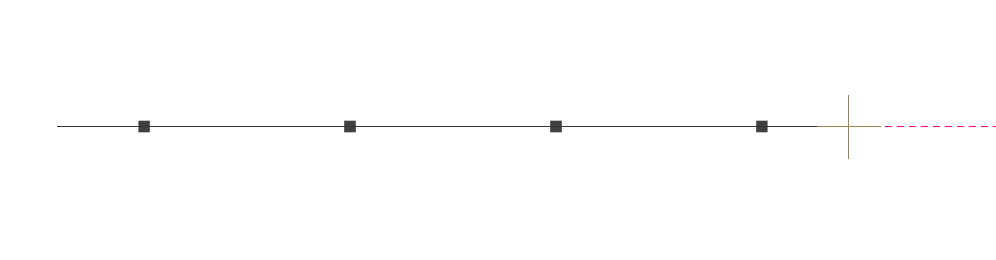

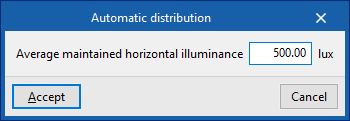

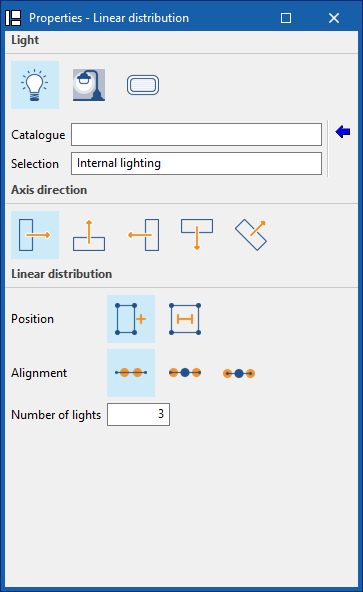

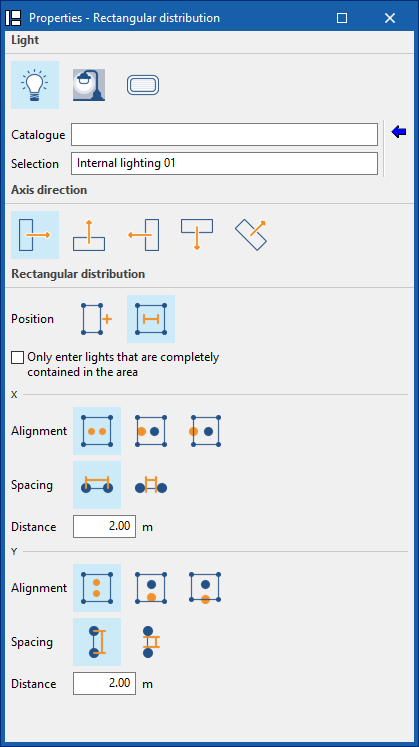

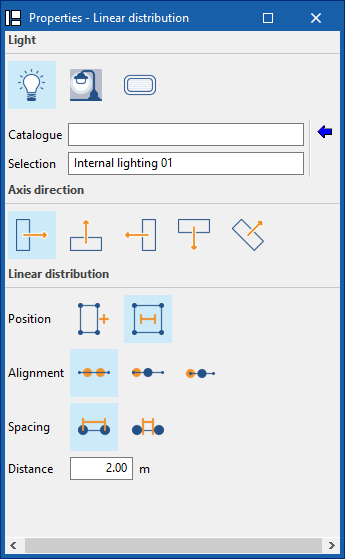

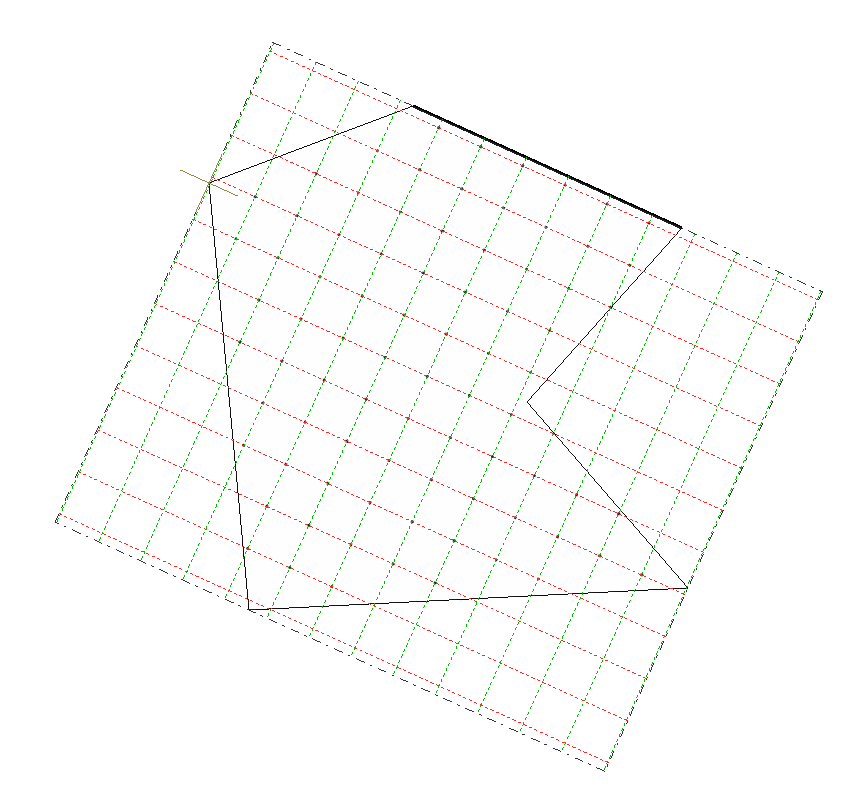

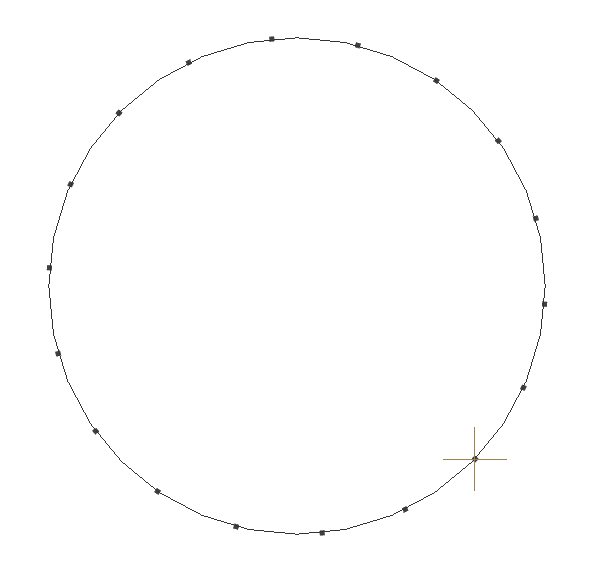

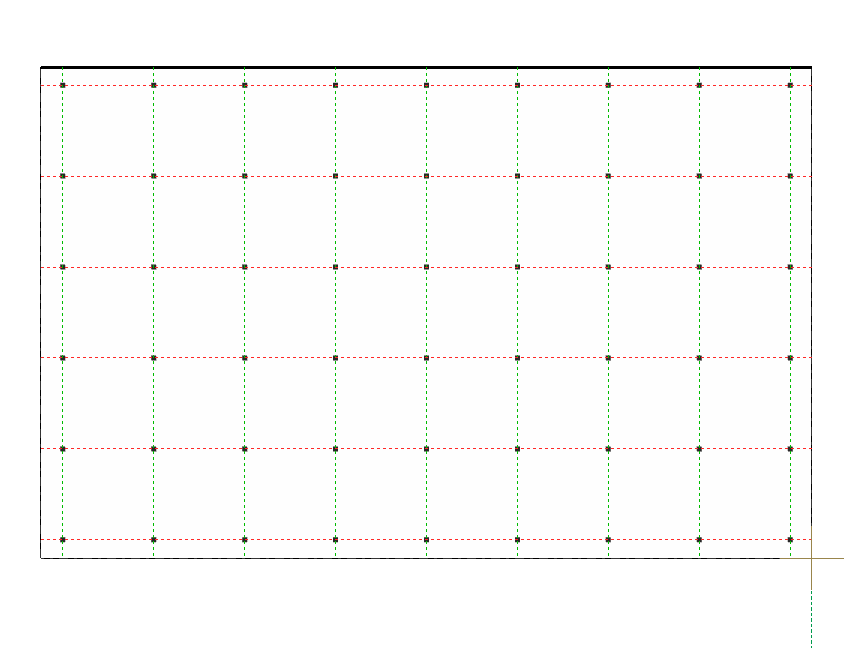

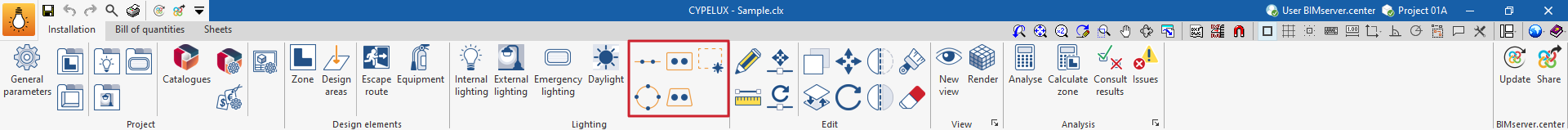

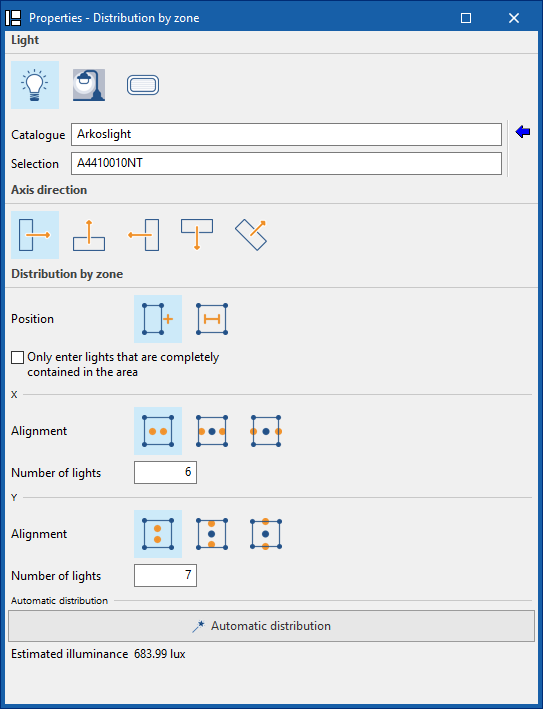

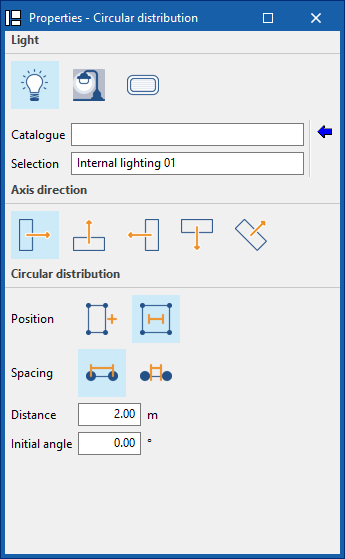

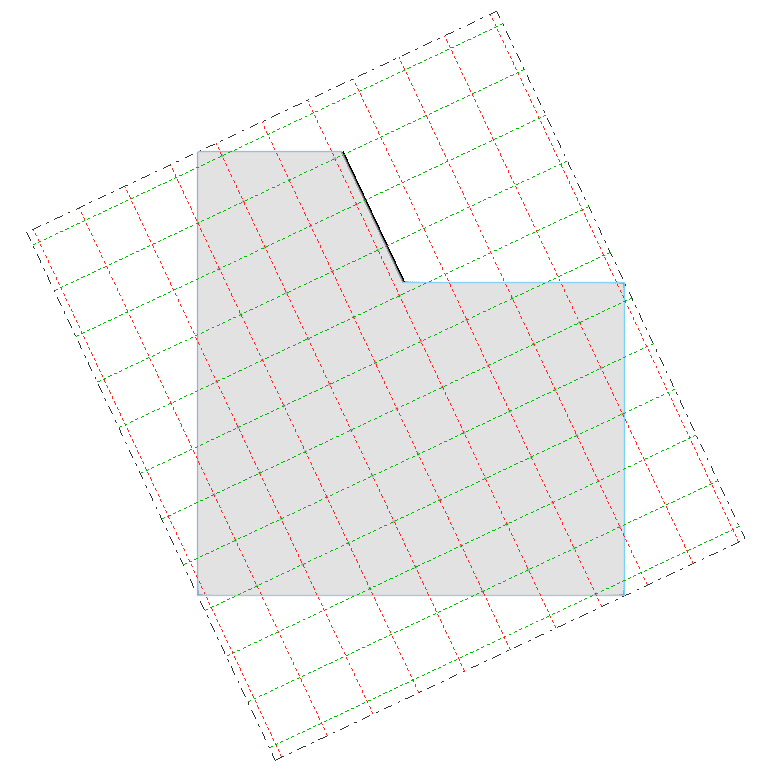

- Distribución automática (desde "Iluminación", "Distribución lineal/circular").

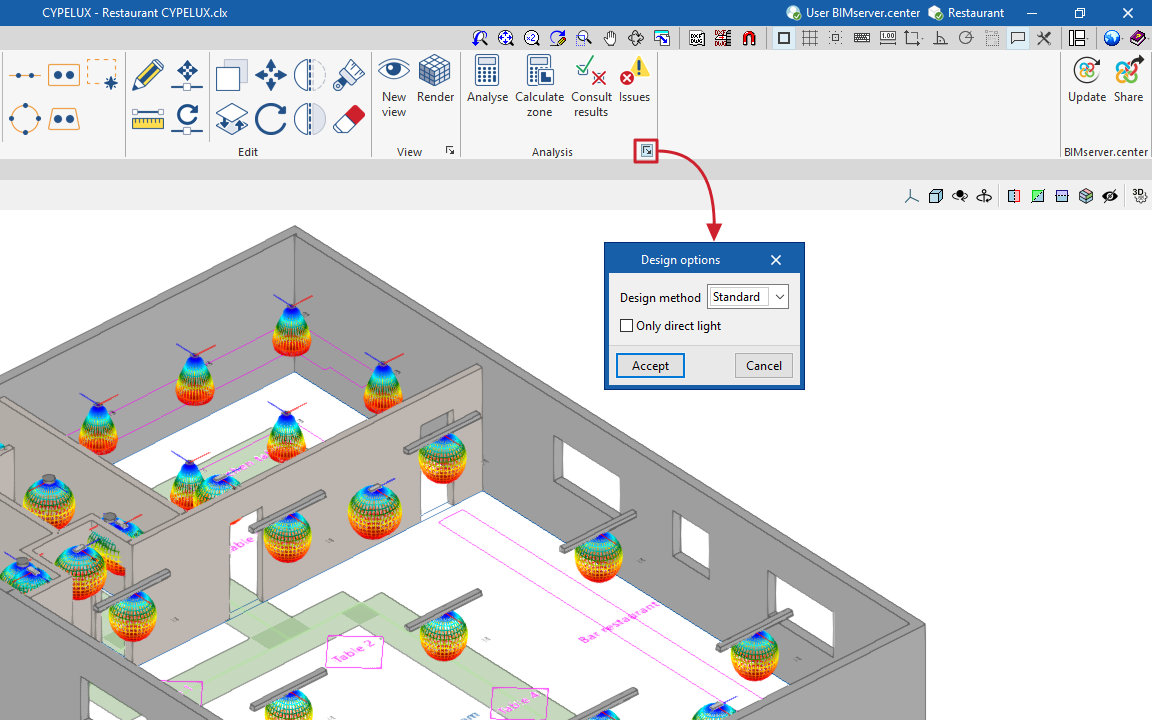

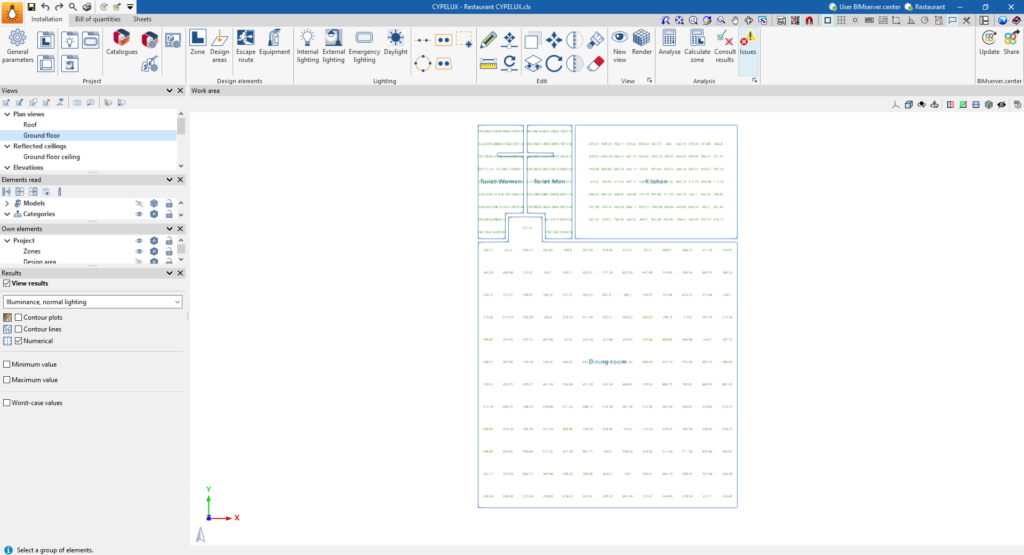

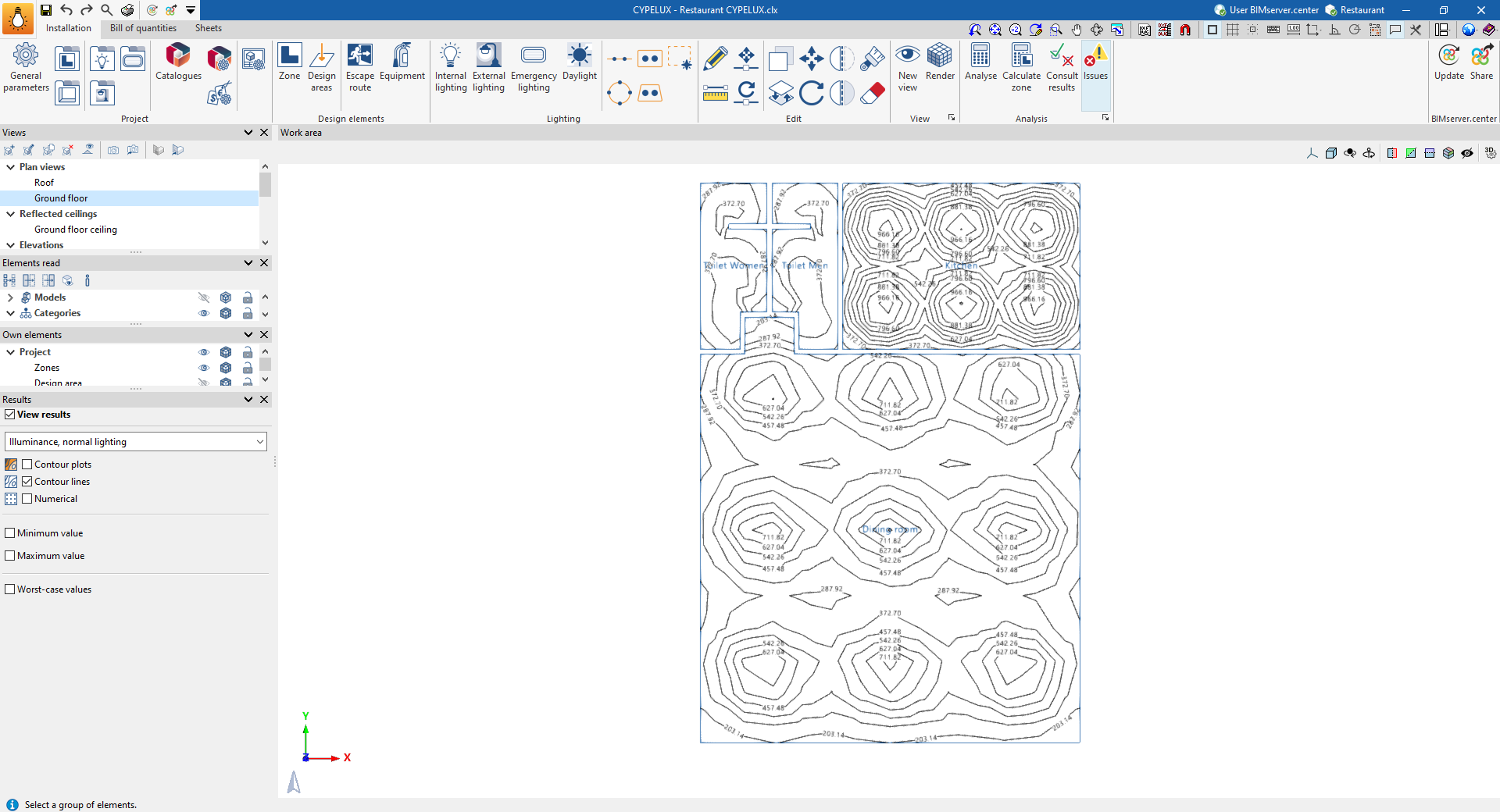

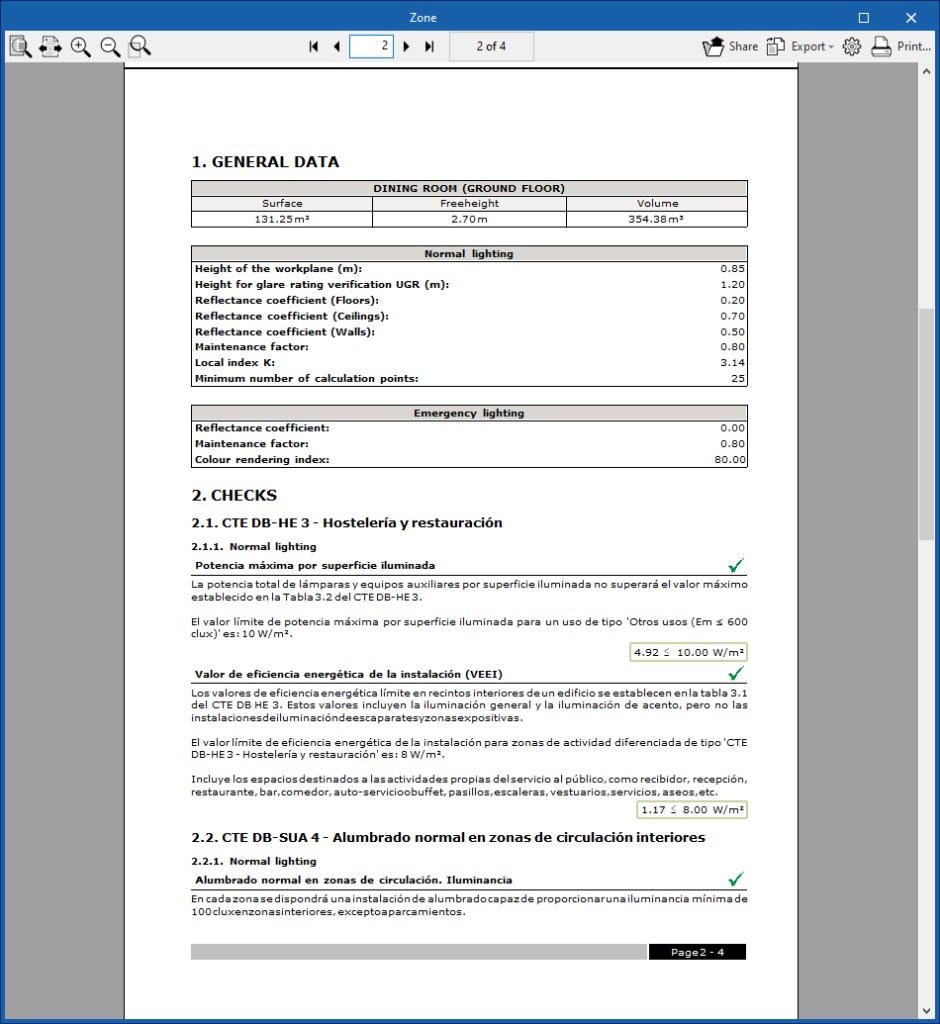

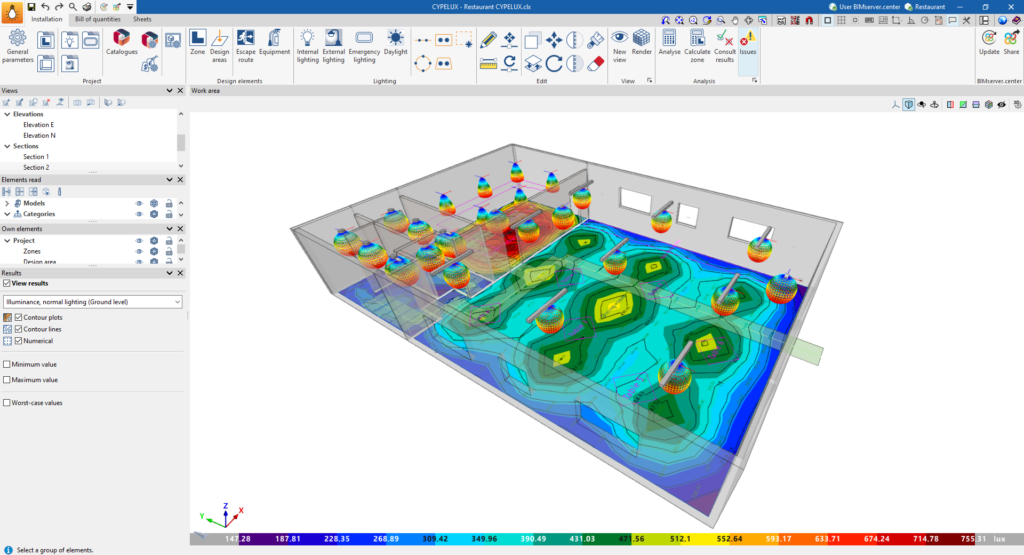

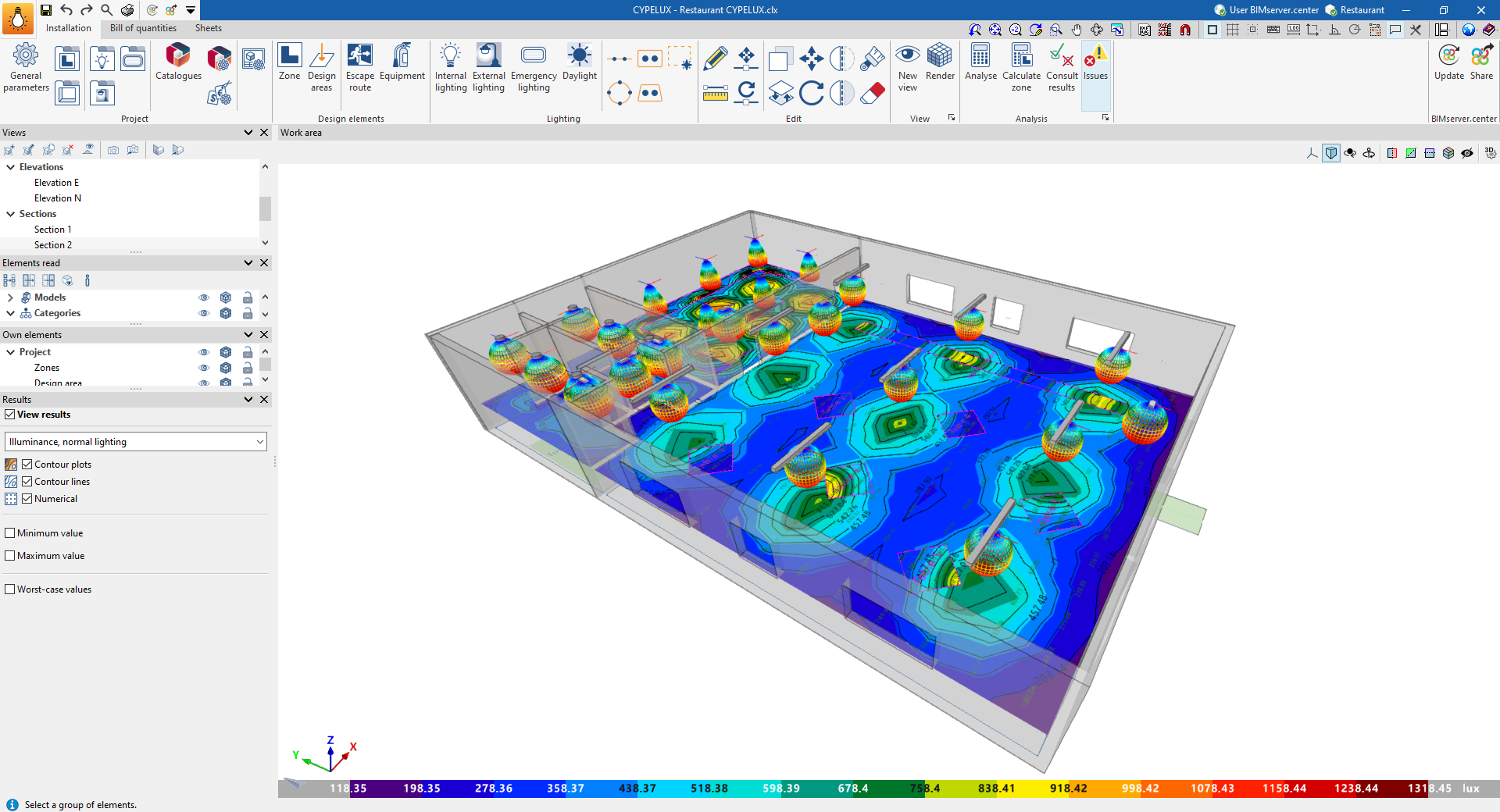

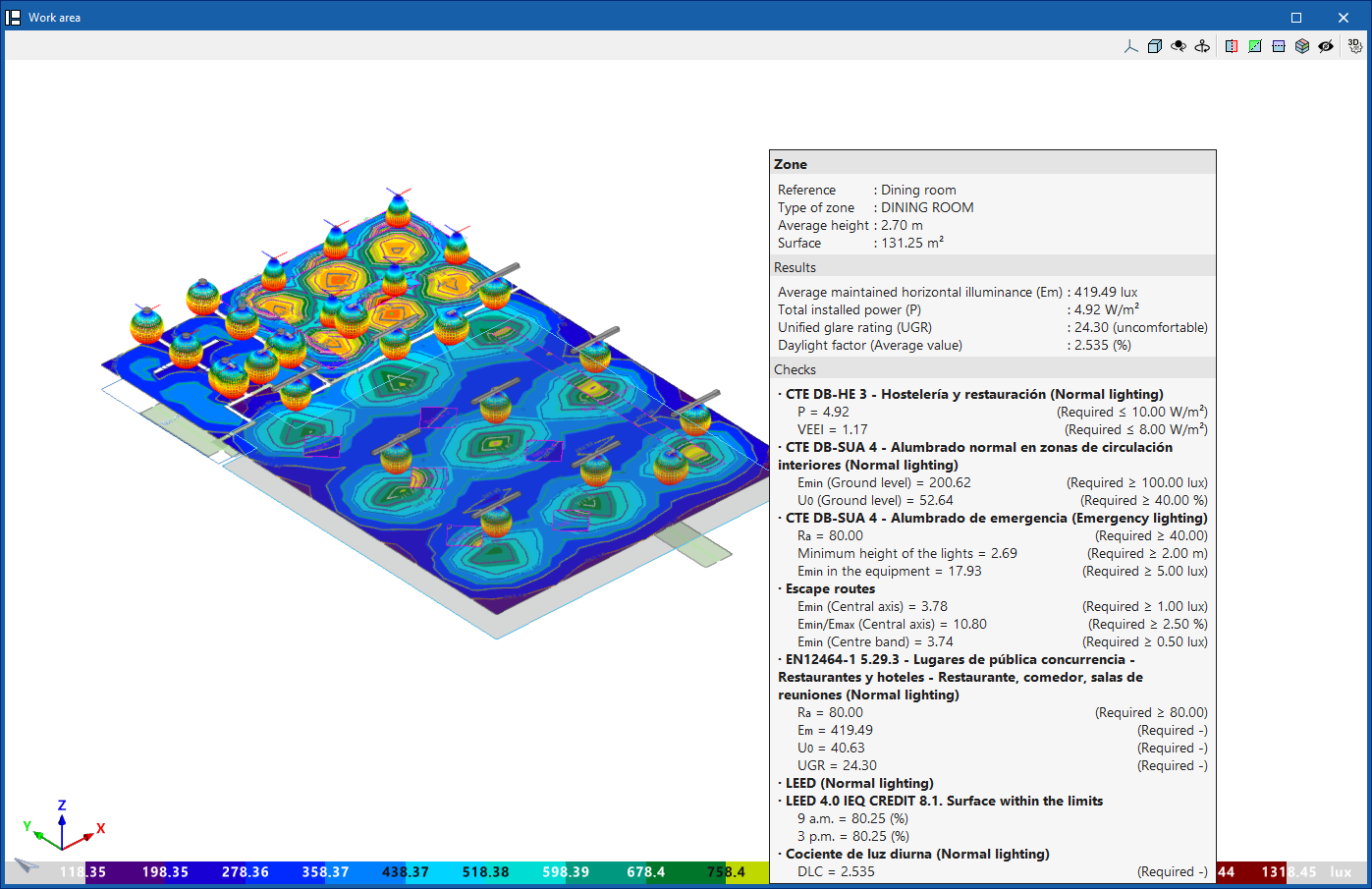

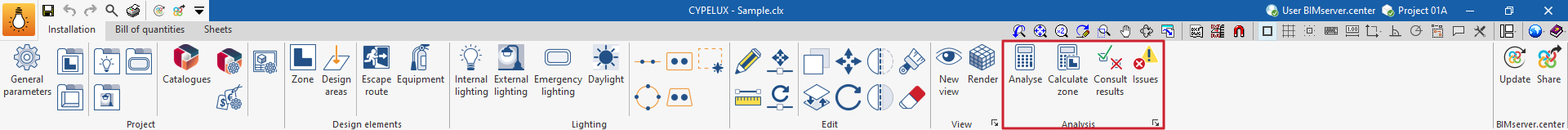

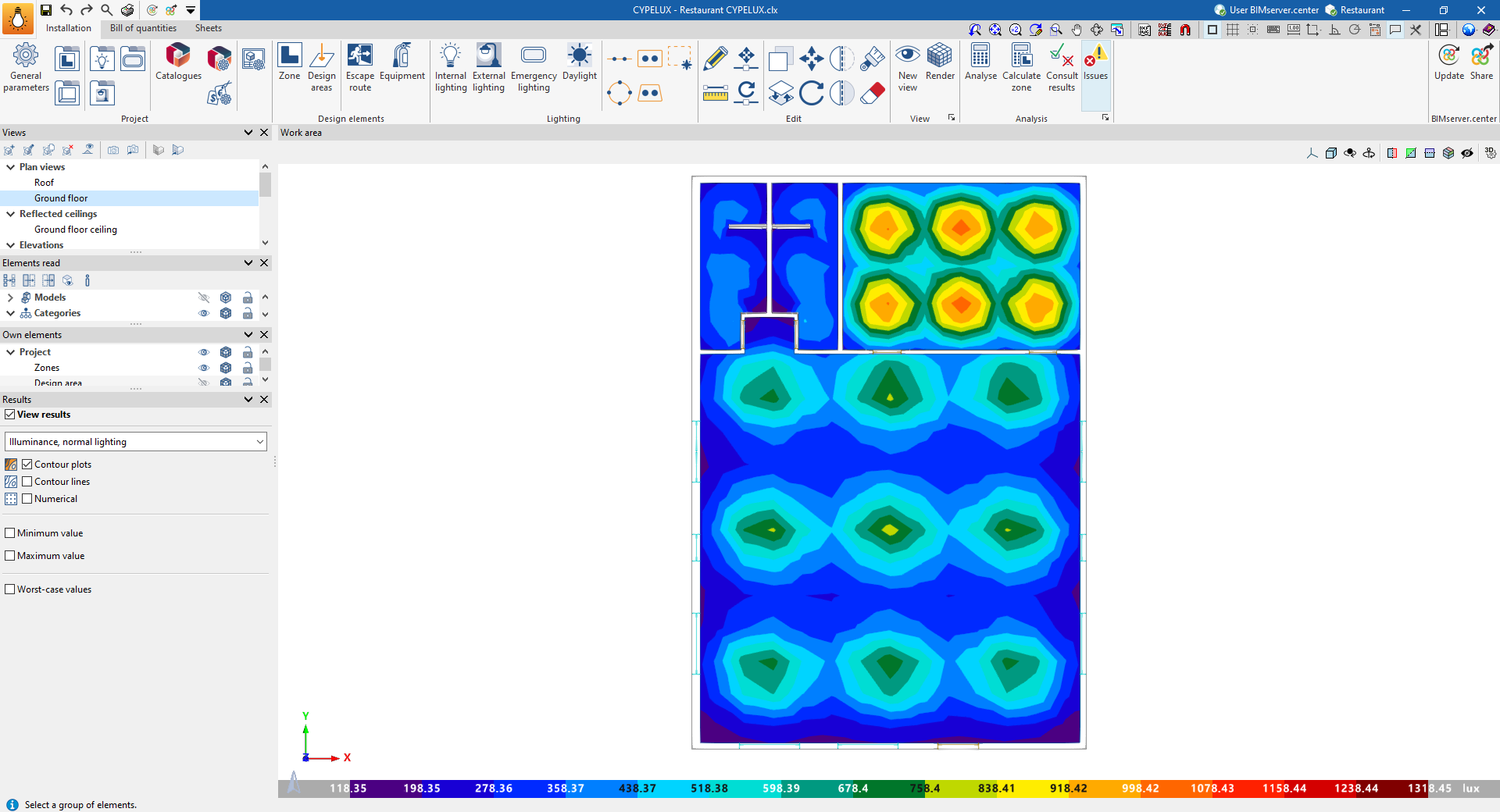

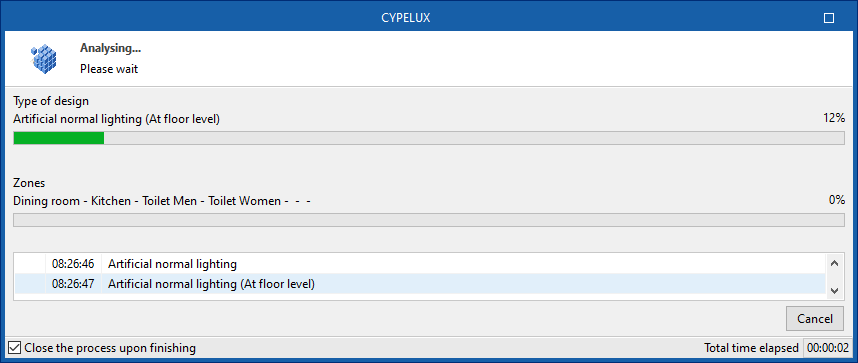

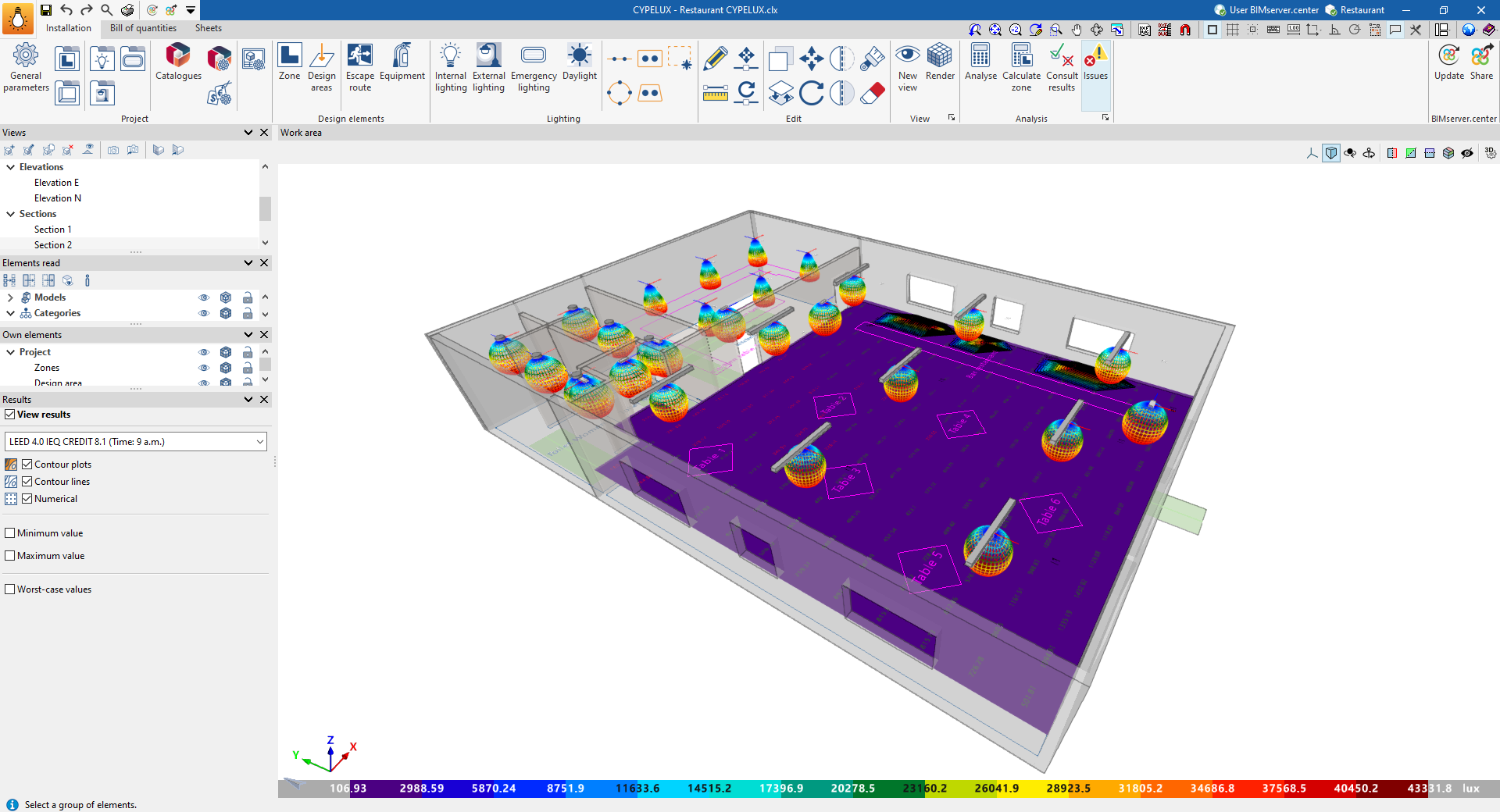

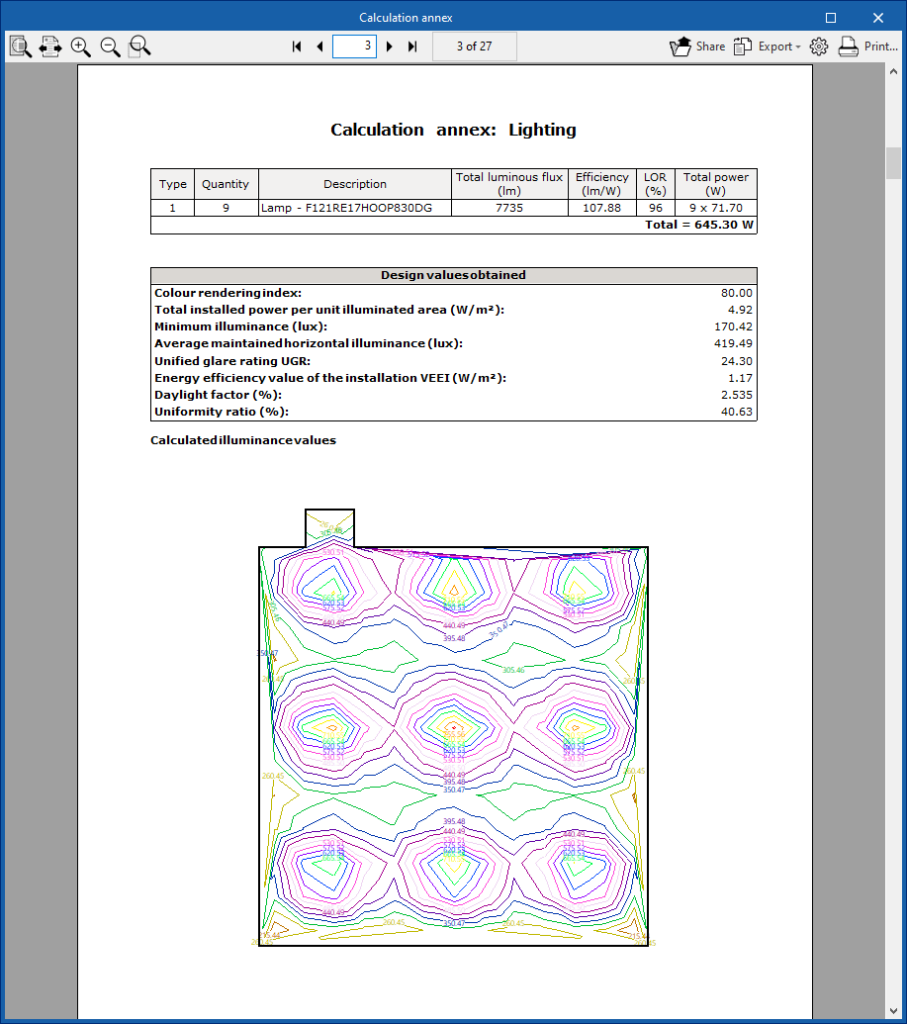

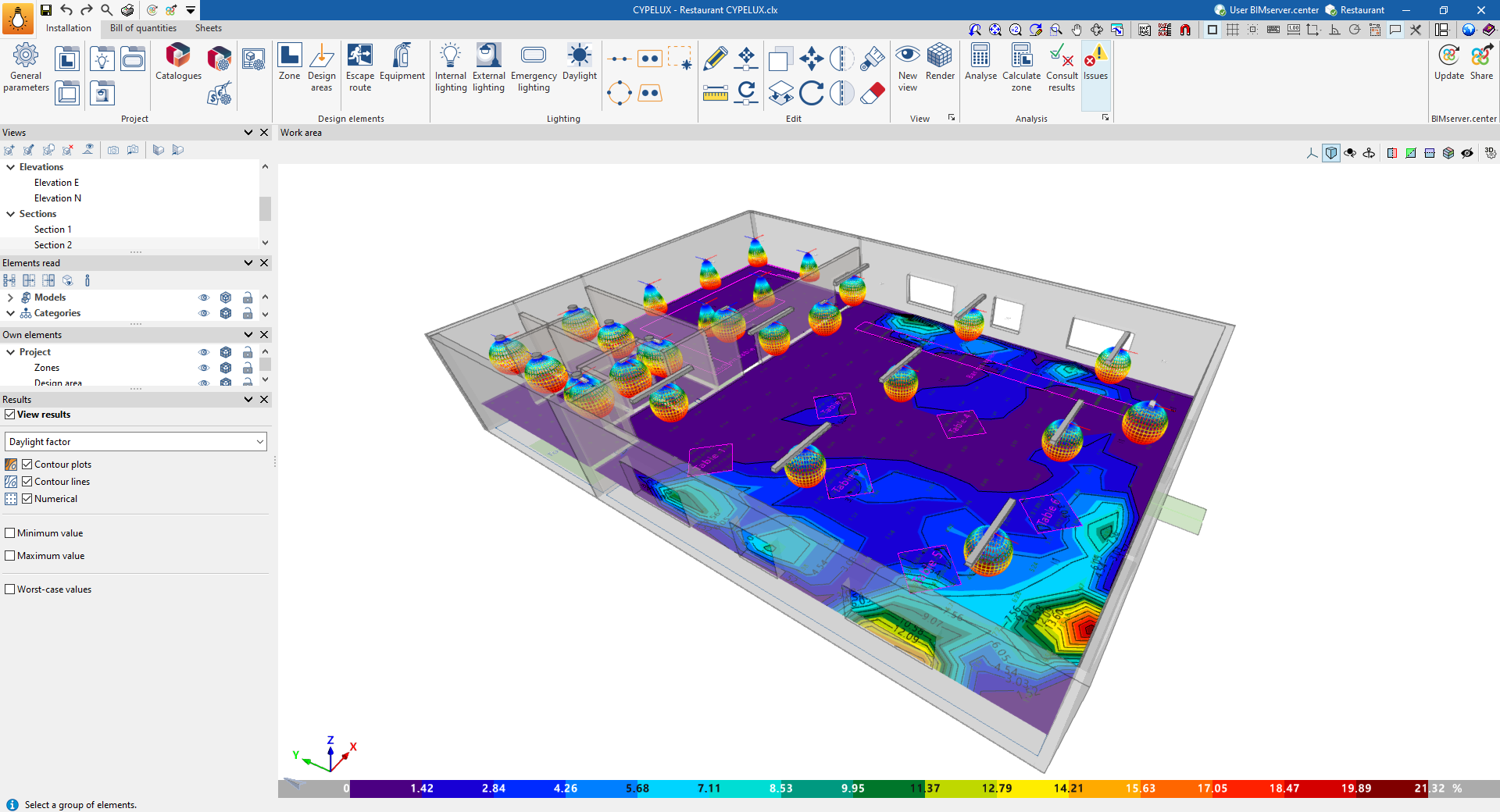

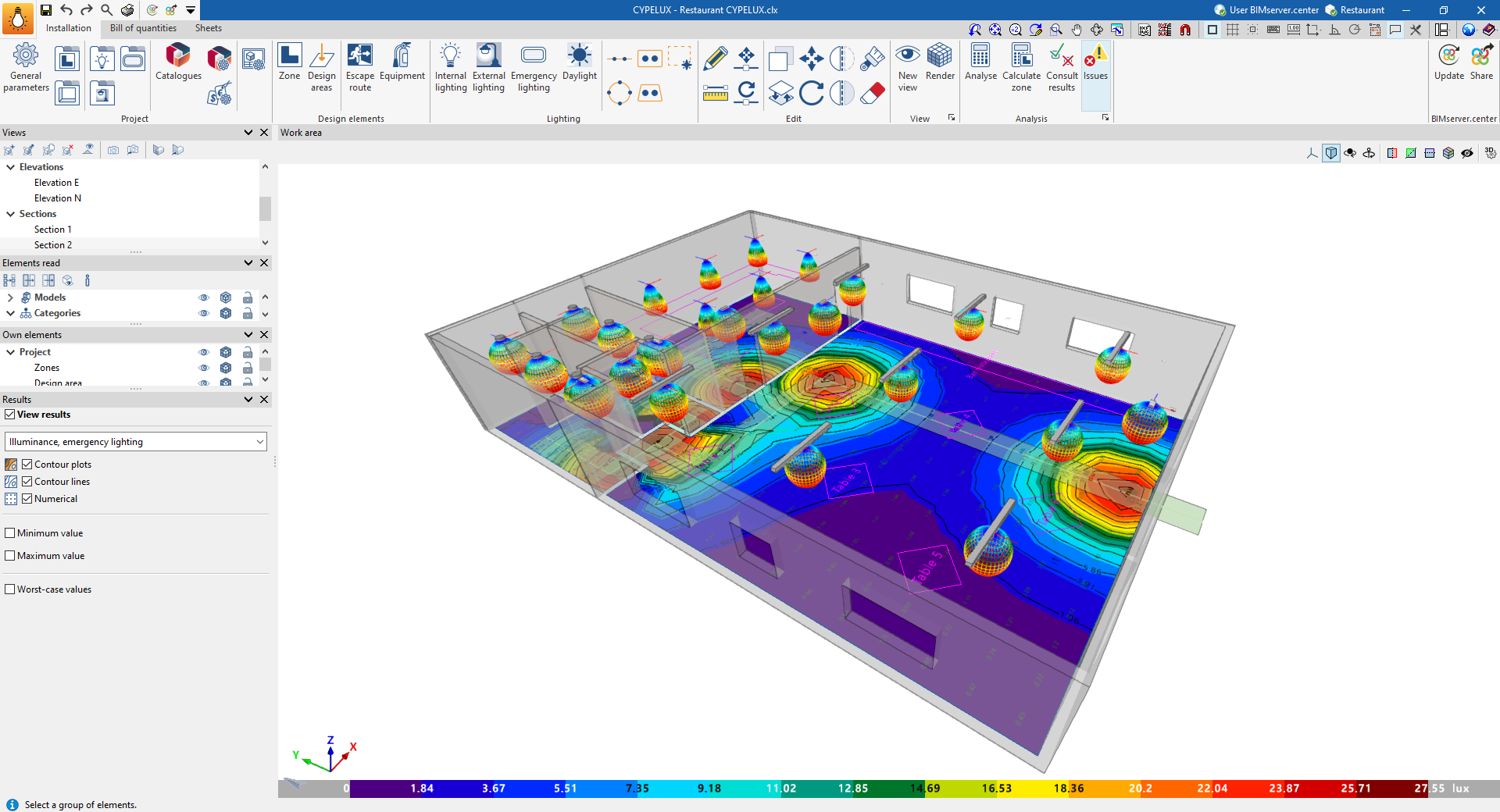

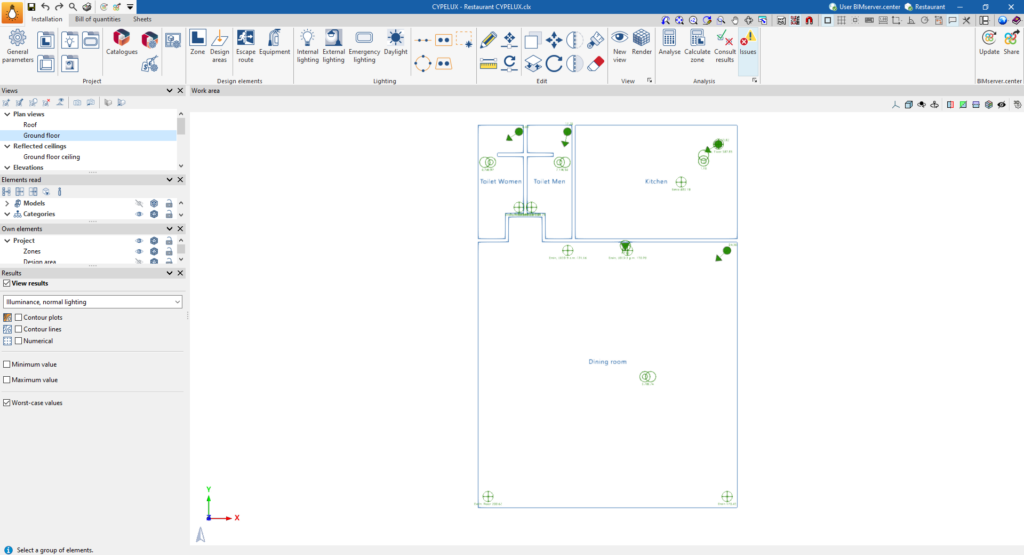

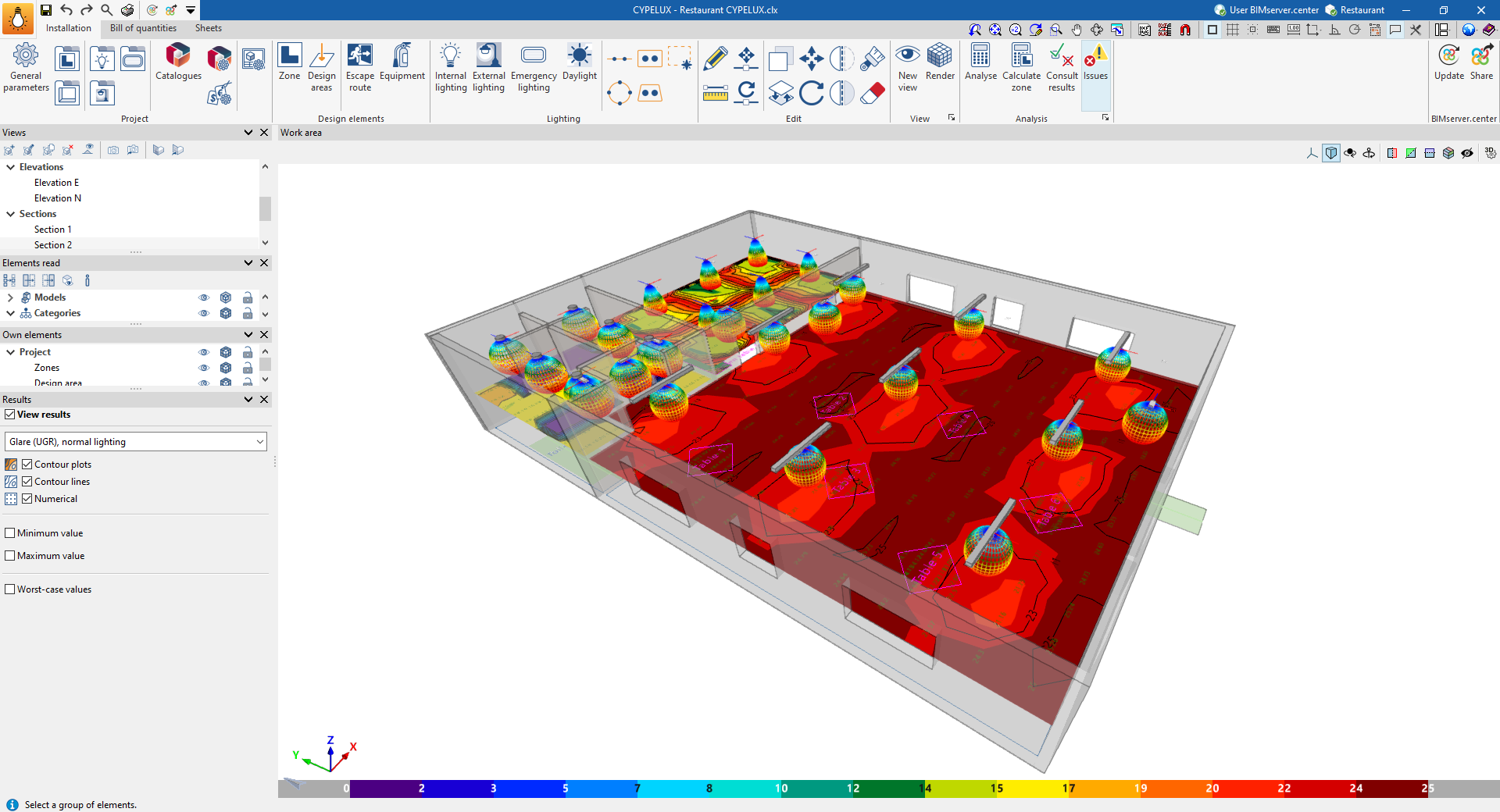

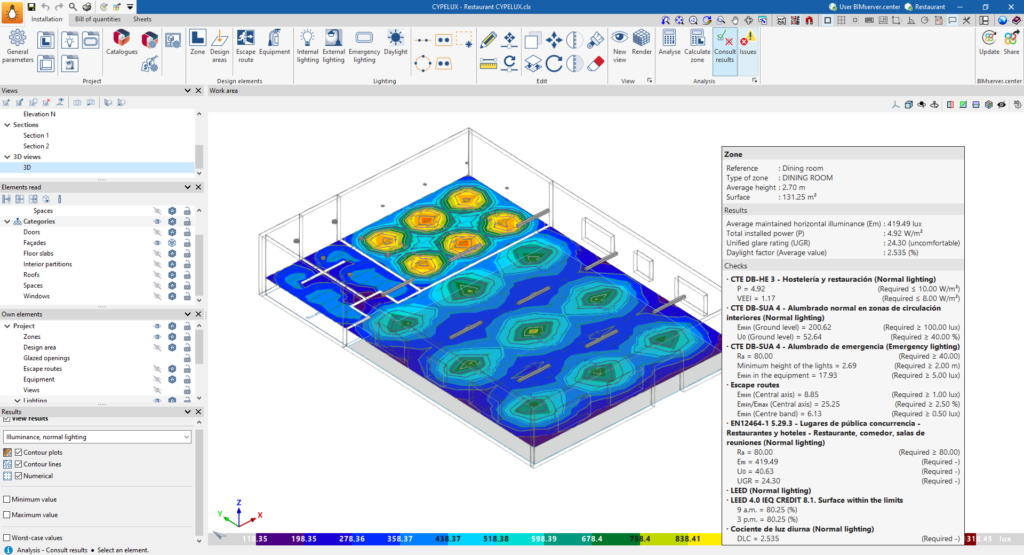

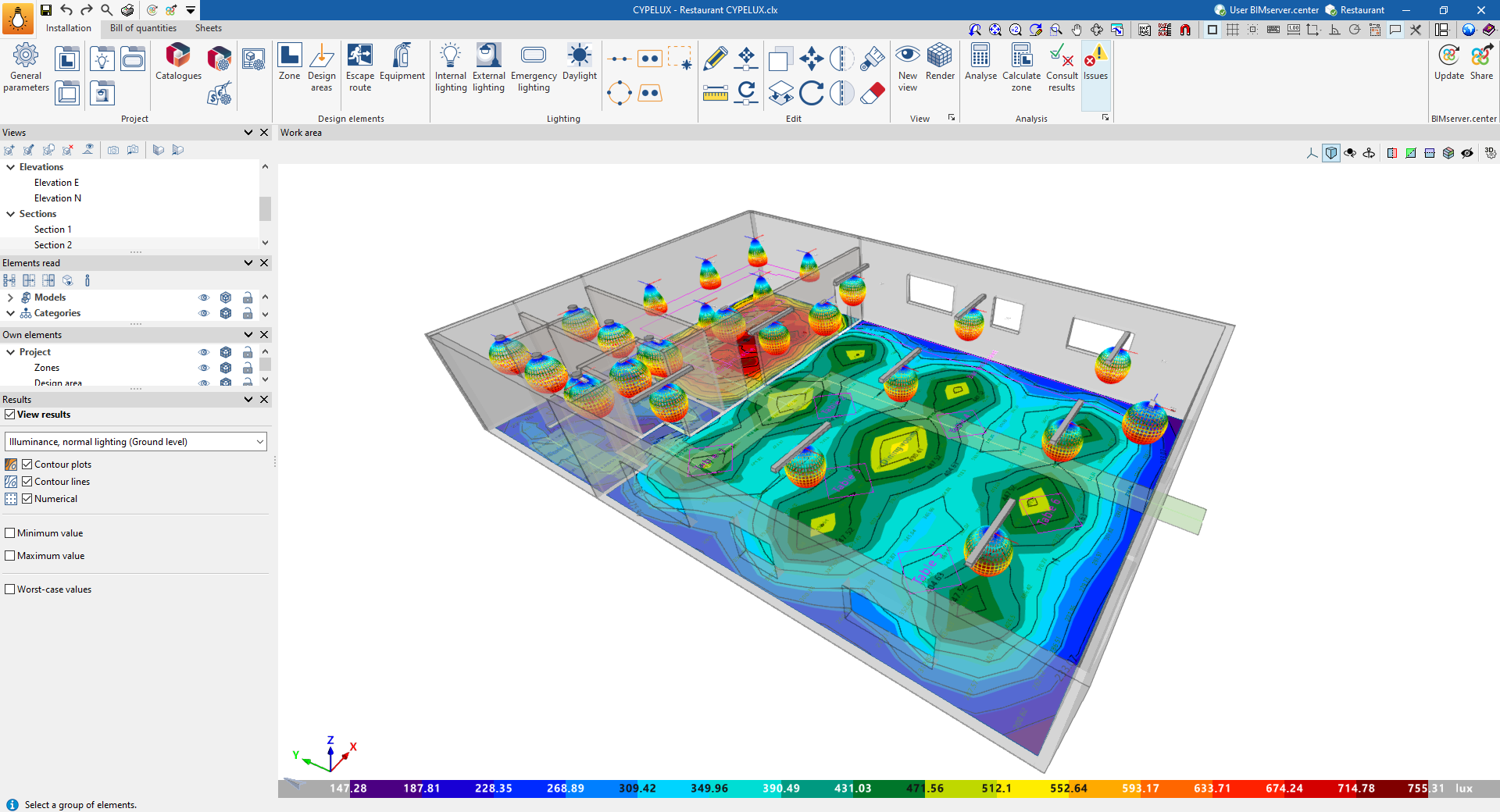

- Cálculo de la instalación, consulta de resultados en pantalla y en los informes de resultados (bloque "Cálculo").
- (Opcional) Generación y visualización de renderizados de escenas (bloque "Visualización").

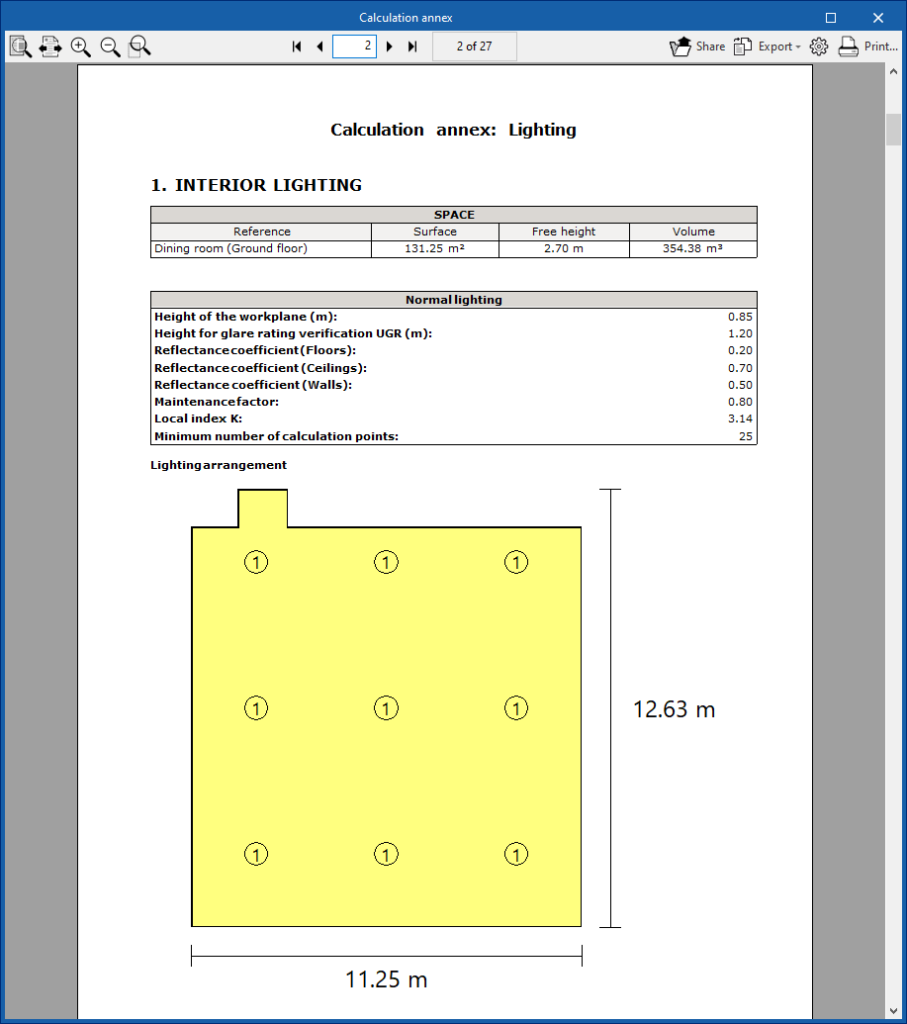

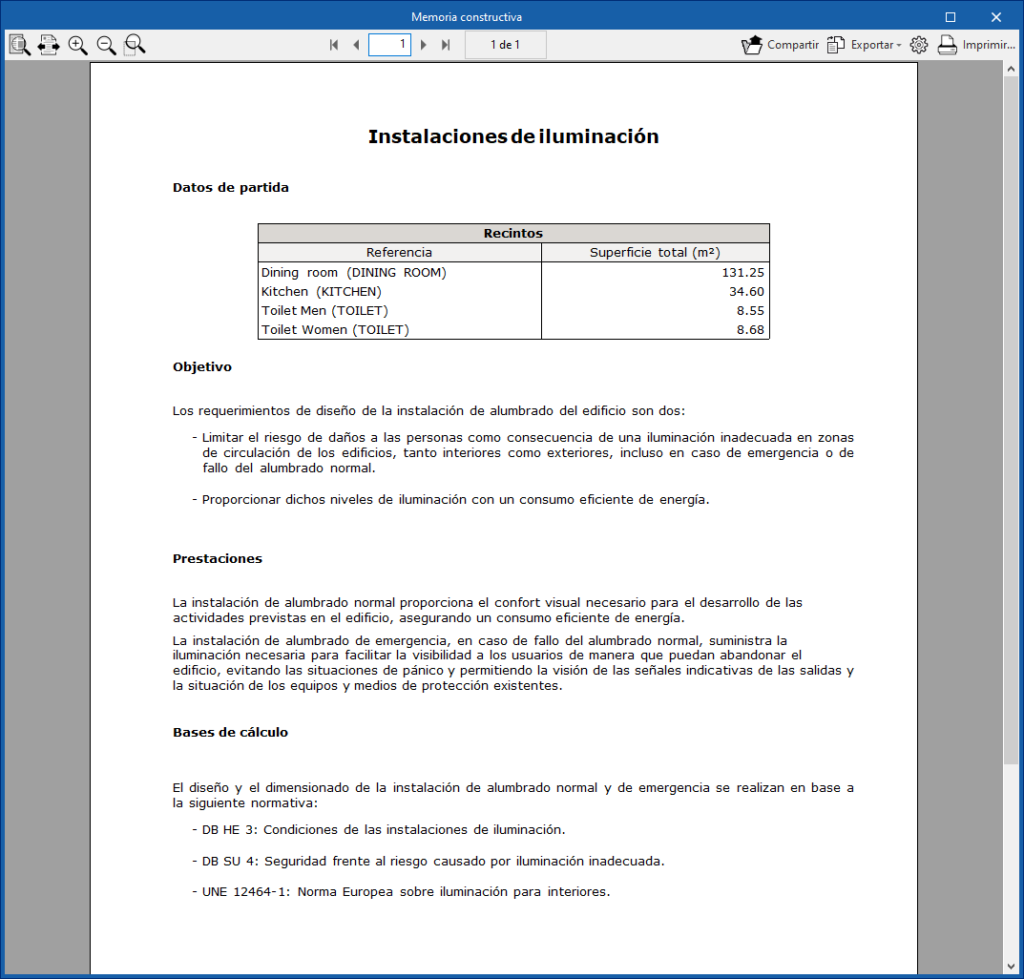

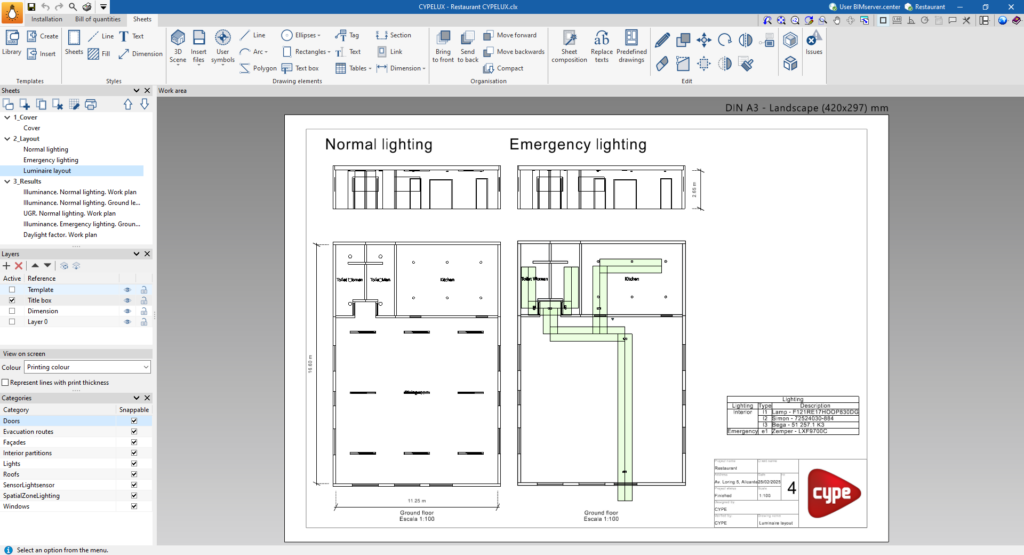

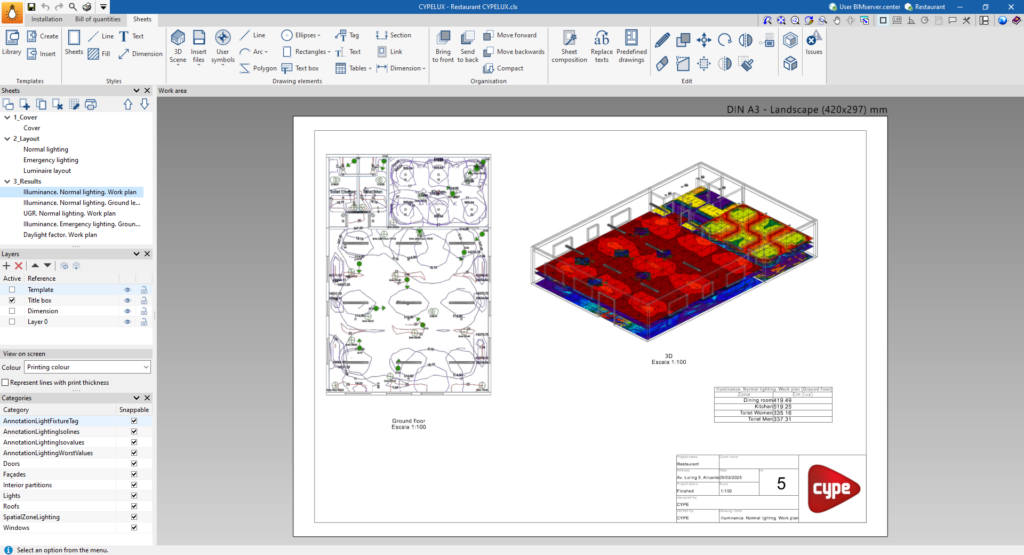

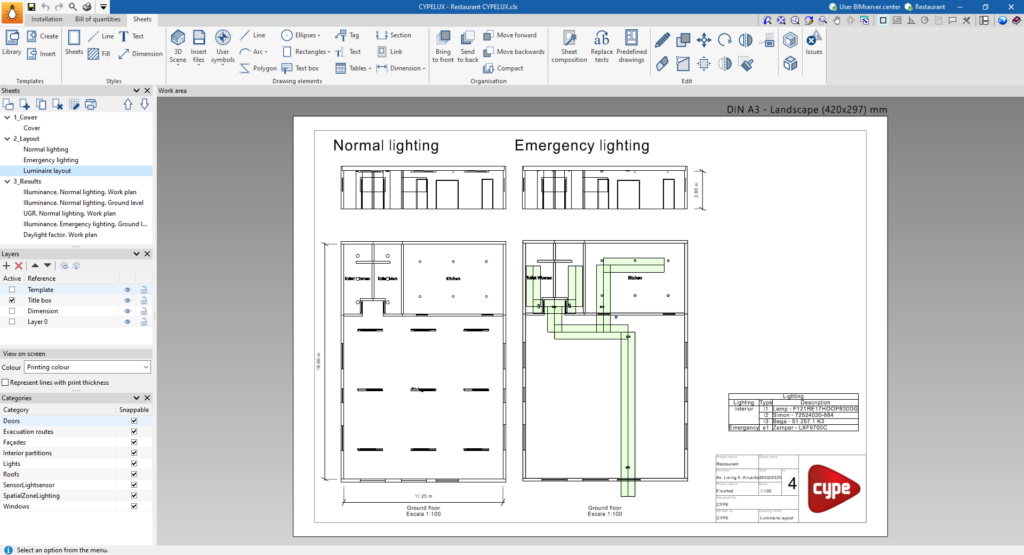

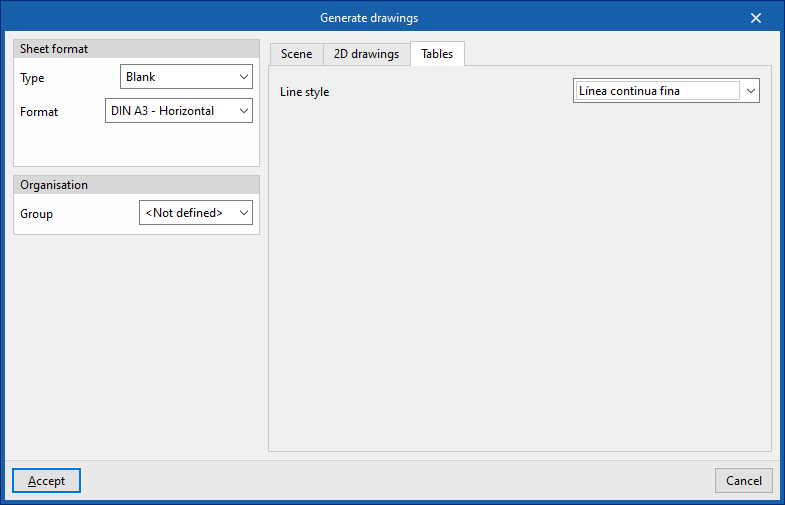

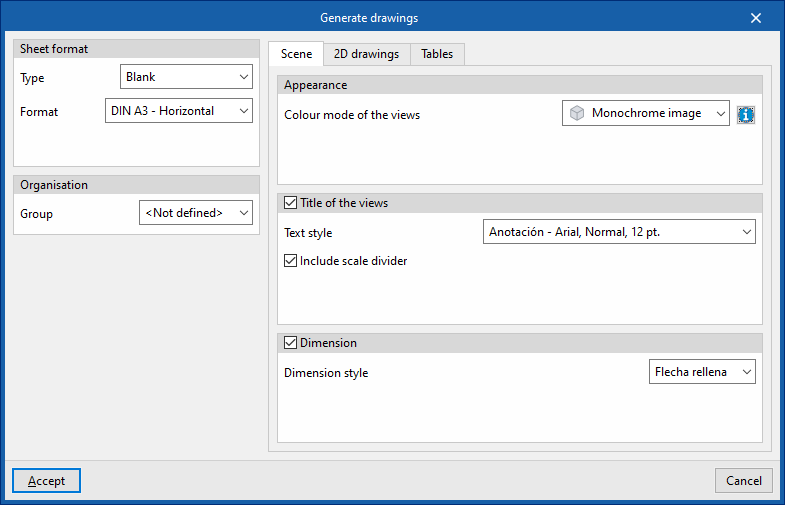

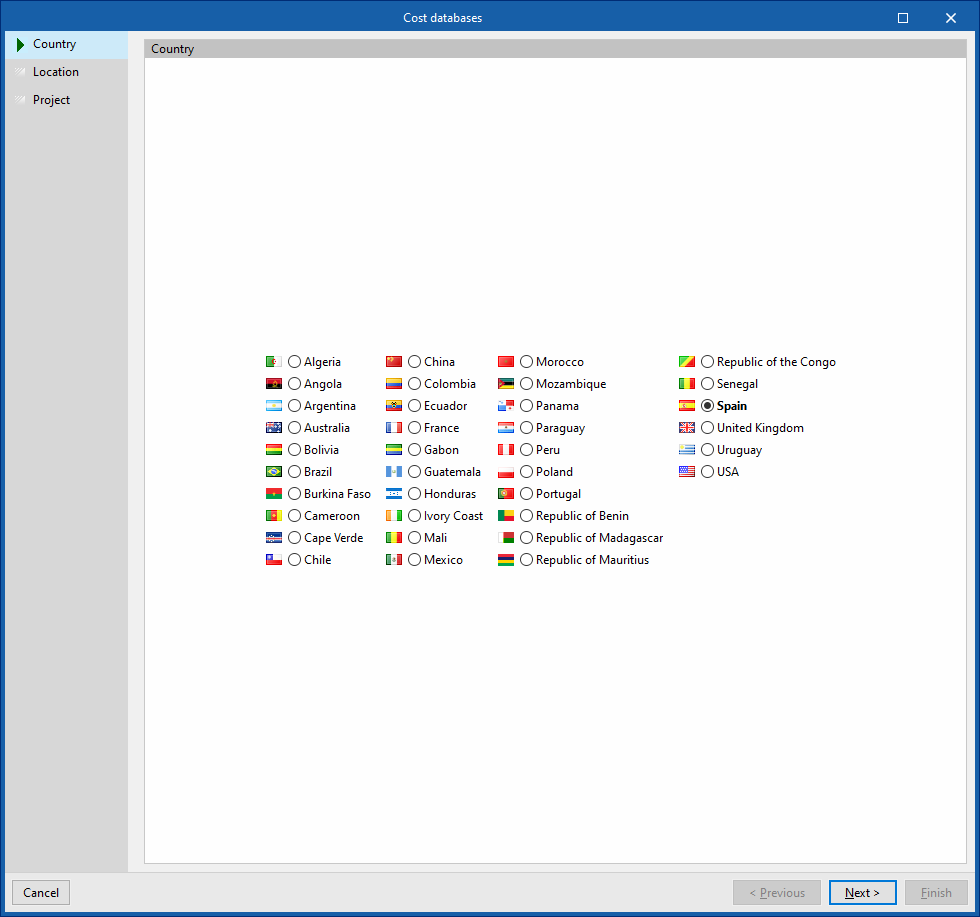

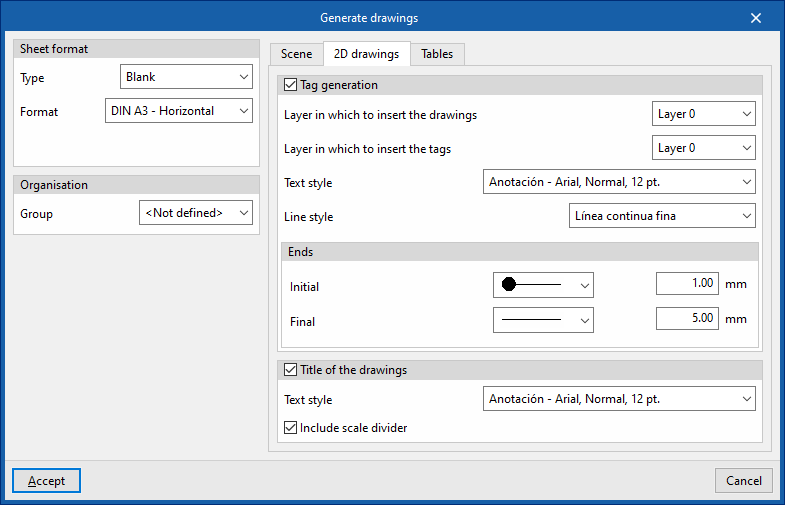

- Obtención de listados, planos y presupuesto (desde "Archivo", "Listados/Planos/Exportar").

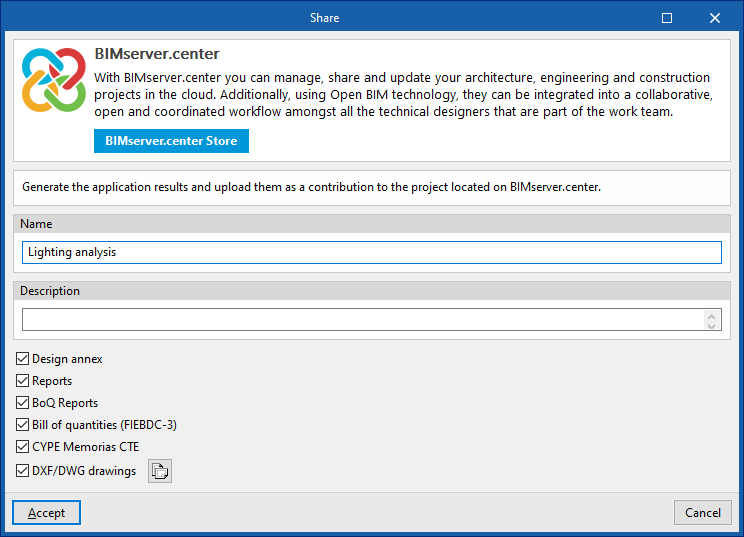

- Exportación a BIMserver.center (desde "BIMserver.center", "Compartir").

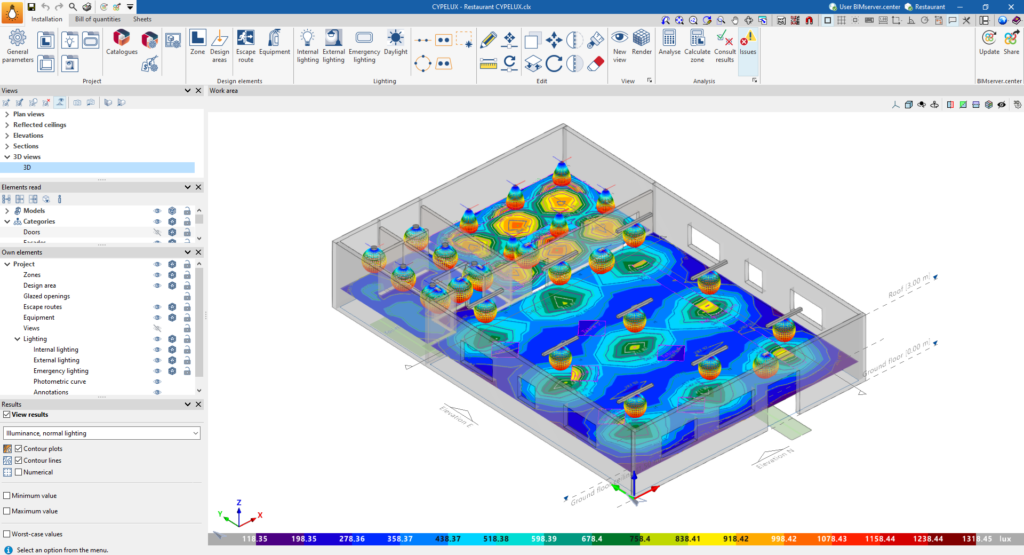

Ejemplos de modelos de instalaciones de alumbrado
A continuación se muestra un ejemplo de una instalación de alumbrado que se puede desarrollar en el programa, indicando la disposición de los elementos y las opciones que permiten su introducción en el modelo:
Instalación de alumbrado de un local de uso terciario
- Zona (importada desde el modelo BIM o introducida desde "Iluminación", "Zona").
- Luminarias interiores (desde "Iluminación", "Luminaria interior").
- Luminarias de emergencia (desde "Iluminación", "Luminaria de emergencia").

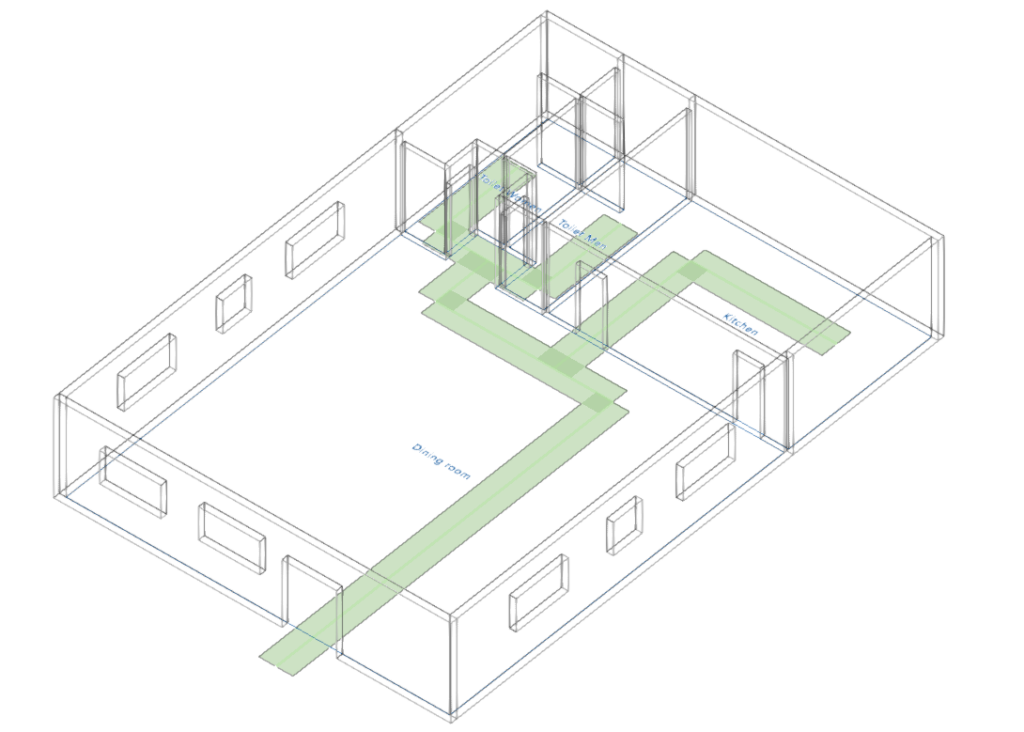

- Vías de evacuación (desde "Seguridad/Protección", "Vía de evacuación").
- Equipos de seguridad y/o protección (desde "Seguridad/Protección", "Equipamiento").
- Vistas de renderizado de escenas (desde "Visualización", "Nueva vista").
- Huecos acristalados (importados desde el modelo BIM).
Creación de una nueva obra, vinculación a un proyecto e importación de datos
Al iniciar la aplicación y pulsar sobre “Nuevo”, se ofrece la posibilidad de crear una “Nueva obra”, que se puede integrar a continuación en un proyecto ya existente en BIMserver.center.
Esto se realiza en la ventana "Selección de proyecto", que presenta las siguientes opciones:
- En su parte izquierda, se puede iniciar sesión con una cuenta de BIMserver.center.
- A la derecha, se utiliza la opción "Seleccionar proyecto" para elegir un proyecto existente. También se ofrece la posibilidad de “Crear un nuevo proyecto”. En tal caso, el proyecto creado será visible desde BIMserver.center a partir de ese momento.
- Existe la opción de comenzar el proyecto sin estar vinculado a la plataforma BIMserver.center. Para ello, simplemente hay que desmarcar la casilla "Vincularse a un proyecto de BIMserver.center", que se encuentra en la parte superior izquierda.
Una vez creada la nueva obra se accederá a la interfaz general del programa, tras pasar por el asistente de importación, si procede. En cualquier momento posterior, durante el proceso de trabajo, se pueden compartir o importar archivos del proyecto a través del bloque "BIMserver.center", ubicado en la parte superior derecha de la interfaz general.

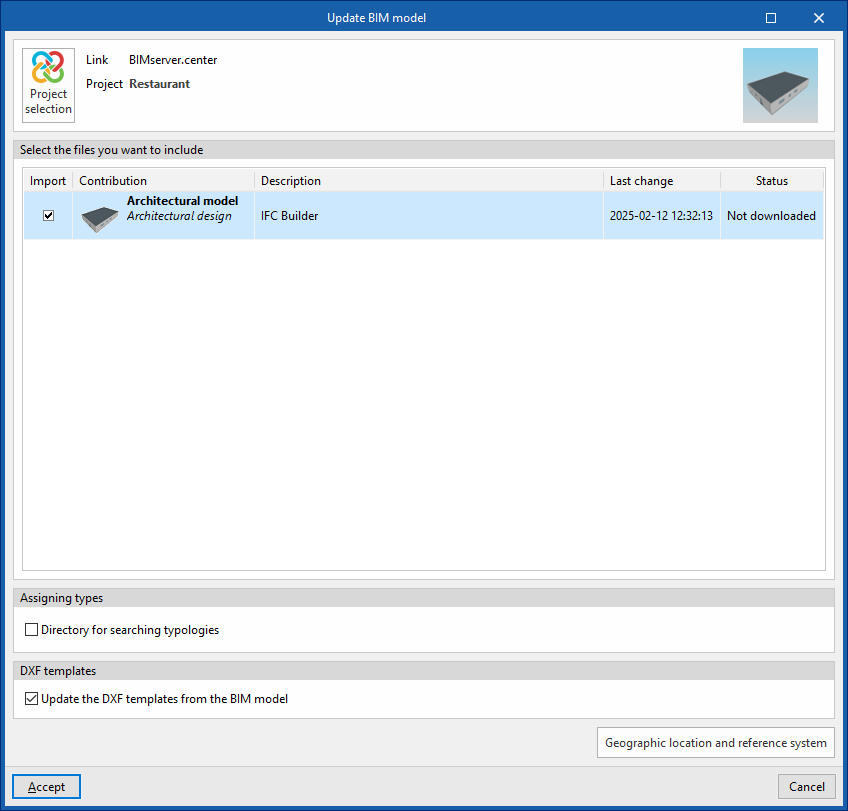

Importación de modelos BIM
Al crear una nueva obra, si se ha seleccionado un proyecto alojado en la plataforma BIMserver.center desde "Seleccionar proyecto", aparece a continuación la ventana de "Importación de modelos BIM", que muestra los ficheros contenidos en dicho proyecto en formato IFC.
La aplicación ofrece la posibilidad de incluir un modelo, o varios, de los ya existentes en ese proyecto. Para ello, se marca la casilla "Importar" y se acepta. Es necesario decidir si el "Tipo" de cada fichero es "Iniciador" o "Adicional".
Posteriormente, la vista 3D del programa mostrará la visualización de los modelos importados, tanto de los ficheros iniciadores como de los adicionales. Además, el programa permite importar la geometría de plantas y recintos a partir del fichero marcado como iniciador mediante un asistente de configuración.
Asistente de configuración: selección de planos de planta y tipos de recinto a importar
Desde de la ventana "Importación de modelos BIM", el programa abre el asistente "Configuración", que consta de los siguientes pasos:
- En el primer paso, se muestra una lista con las plantas encontradas en el modelo BIM. Aquí es posible seleccionar los planos de planta a importar. Los recintos incluidos en una planta no seleccionada no se importarán.
- En el siguiente paso, se muestra una lista con los tipos de recintos encontrados en el modelo BIM. Aquí es posible seleccionar los tipos de recinto a importar. Los recintos asignados a un tipo de recinto no seleccionado no se importarán.
Si se desean introducir manualmente las zonas, se debe utilizar la opción "Zona" del bloque "Iluminación" de la barra de herramientas principal.
- De forma adicional, los tipos de hueco acristalado se importarán automáticamente, y se podrán revisar utilizando la opción "Editar" del bloque "Edición" de la barra de herramientas principal sobre los huecos acristalados importados e introducidos en el modelo.
Herramientas para la gestión de catálogos de fabricantes

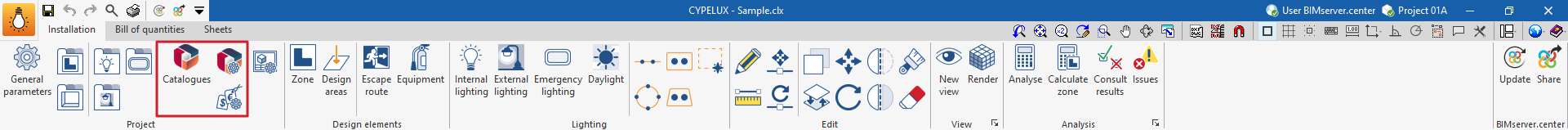

En el bloque "Proyecto" de la barra de herramientas principal se encuentra la opción "Catálogos" para gestionar los catálogos de productos de fabricante con el fin de incorporarlos al proyecto:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-catalogues-00.png)
Esta utilidad es análoga a la que se encuentra en el panel de introducción de luminarias interiores, exteriores o de emergencia.

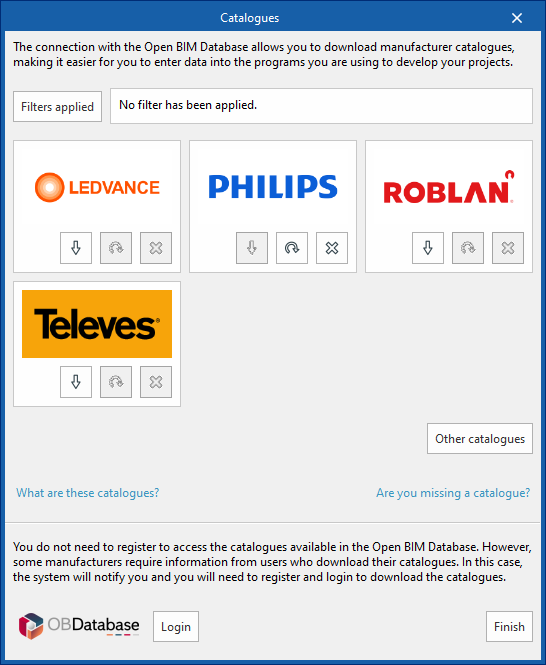

Catálogos
Permite descargar catálogos de fabricantes utilizando la conexión con la base de datos Open BIM Database, facilitando la introducción de datos en el programa para el desarrollo del proyecto.
Al pulsar sobre esta opción se abre una ventana con los catálogos de fabricante disponibles.
Descarga de catálogos
Para cada fabricante se muestran las siguientes opciones:
- Descargar
Descarga el catálogo del fabricante. Los productos del catálogo estarán disponibles en el proyecto. - Actualizar
Actualiza a la última versión el catálogo del fabricante seleccionado, borrando la versión descargada en el proyecto. - Borrar
Borra el catálogo del fabricante seleccionado. Los productos del catálogo dejarán de estar disponibles en el proyecto.

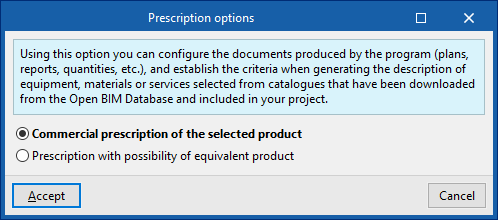

Conexión con Open BIM Database
En la parte inferior de este cuadro de diálogo, el programa permite identificarse con una cuenta y contraseña de Open BIM Database.
Configuración de parámetros generales
En el bloque "Proyecto" de la barra de herramientas principal se encuentra la opción para configurar los "Parámetros generales" del proyecto:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-general-parameters-00.png)
Parámetros generales
Las opciones disponibles son las siguientes:
- Requisitos generales del proyecto
- Requisitos específicos de cada zona
Importación de requisitos normativos
El asistente a la derecha de la ventana "Parámetros generales" permite importar los requisitos de diferentes normativas nacionales e internacionales como las siguientes:
Europa
- EN 12464-1
Permite importar los requisitos de alumbrado exigidos por la norma EN 12464-1 ("Iluminación. Iluminación de los lugares de trabajo. Parte 1: Lugares de trabajo en interiores") para las áreas interiores, tareas y actividades seleccionadas.
- EN 12464-1
España
- EN 12464-1
Permite importar los requisitos de alumbrado exigidos por la norma EN 12464-1 ("Iluminación. Iluminación de los lugares de trabajo. Parte 1: Lugares de trabajo en interiores") para las áreas interiores, tareas y actividades seleccionadas. - CTE DB-HE 3 (opcional)

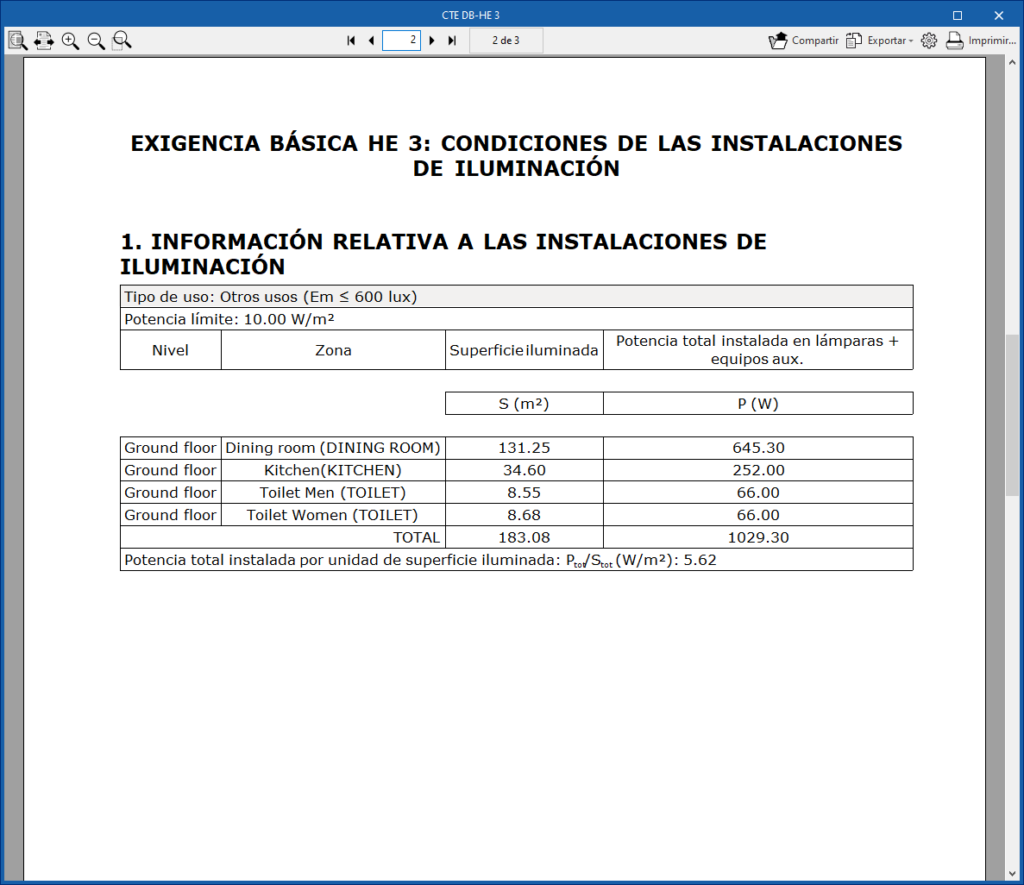

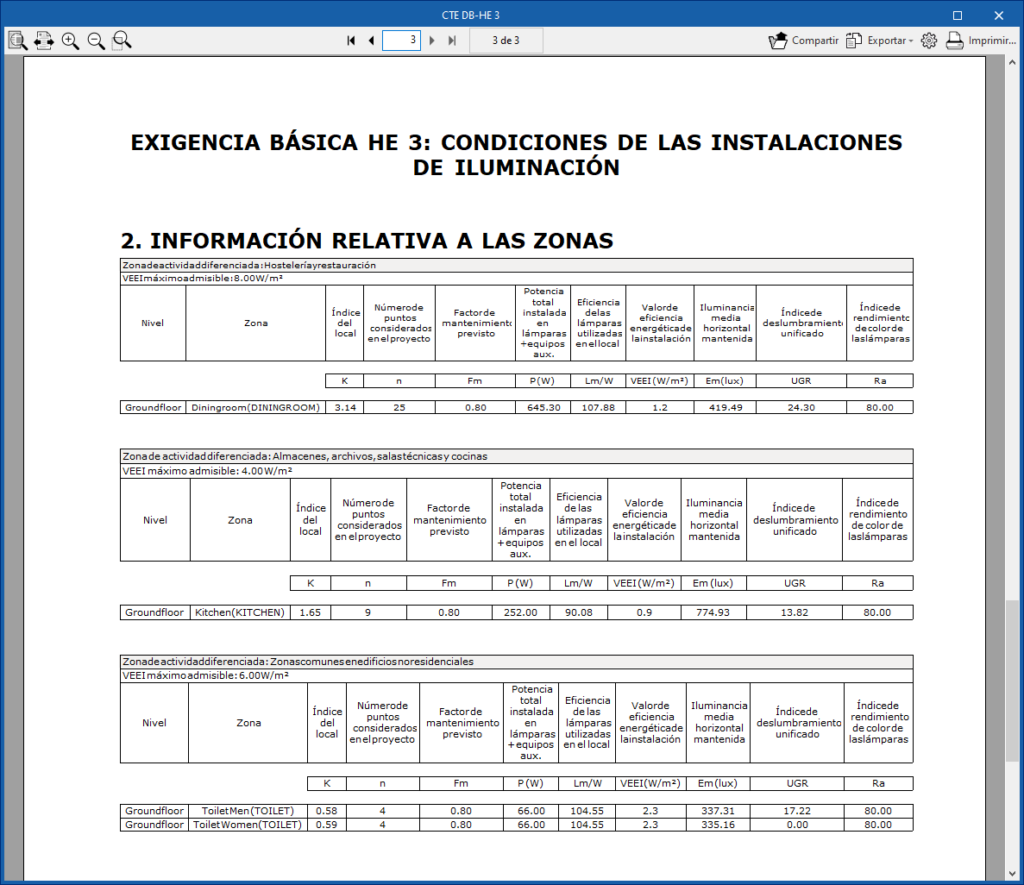

Permite importar las comprobaciones del CTE DB-HE 3, incluyendo los valores límite de eficiencia energética de la instalación (VEEI) y de potencia máxima por superficie iluminada. - CTE DB-SUA 4 (opcional)

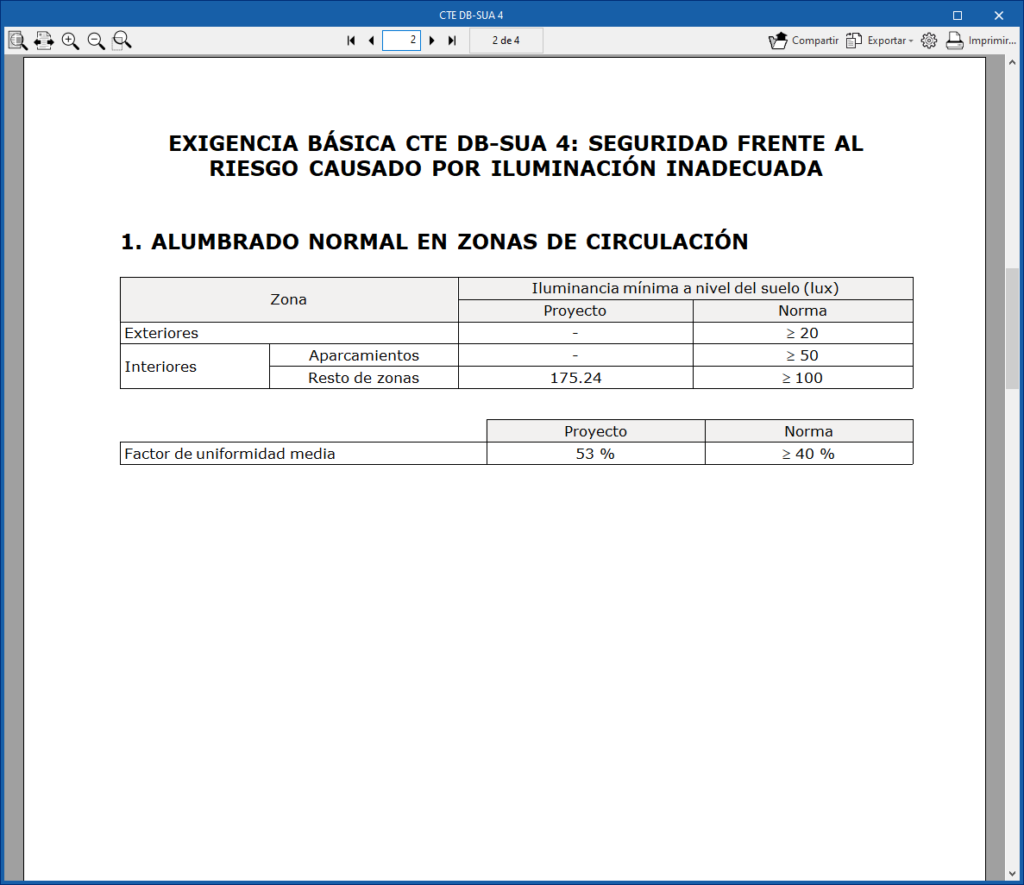

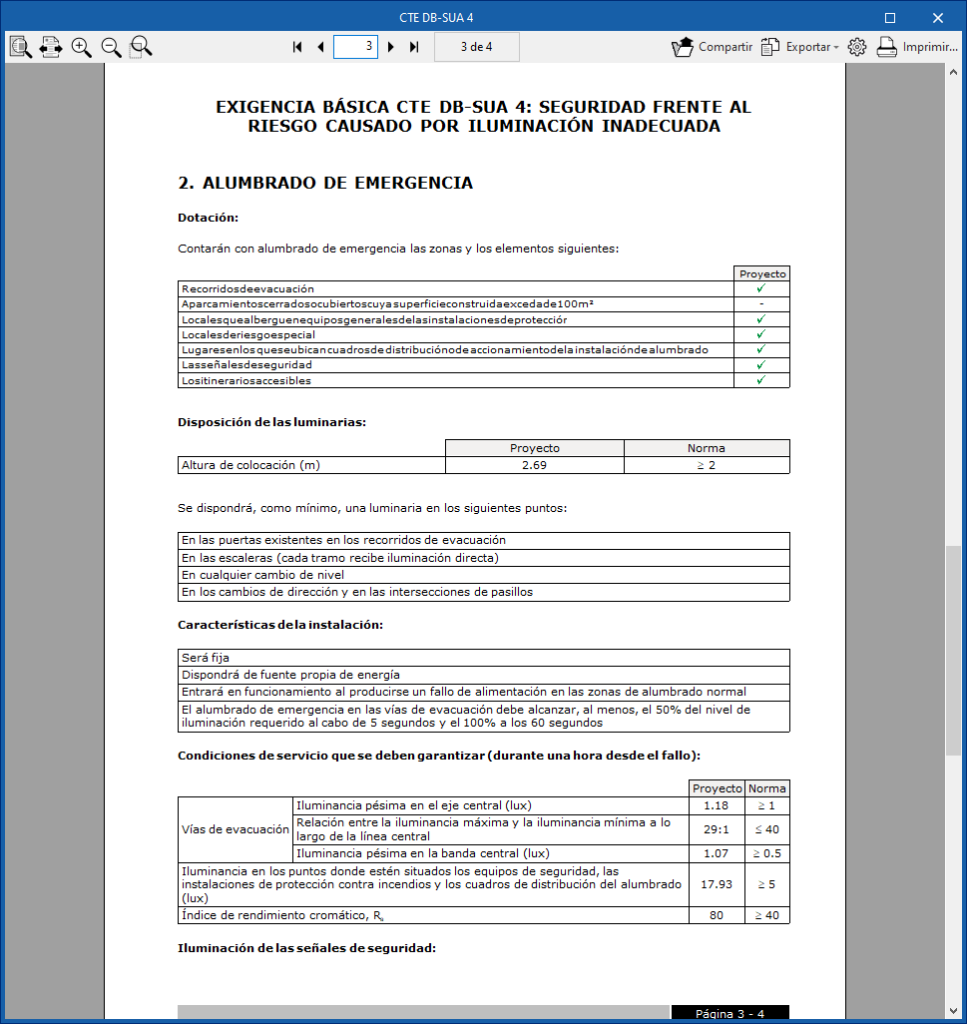

Permite importar las comprobaciones del CTE DB-SUA 4, incluyendo las comprobaciones de niveles mínimos de iluminancia y de uniformidad, tanto para el alumbrado normal como para el de emergencia.
- EN 12464-1
Portugal
- EN 12464-1
Permite importar los requisitos de alumbrado exigidos por la norma EN 12464-1 ("Iluminación. Iluminación de los lugares de trabajo. Parte 1: Lugares de trabajo en interiores") para las áreas interiores, tareas y actividades seleccionadas. - SCE (opcional)
Permite importar los requisitos exigidos en el Sistema de Certificación Energética de Edificios (SCE). Para satisfacer las exigencias de este reglamento se debe verificar también el cumplimiento de los parámetros de iluminación para áreas interiores, tareas y actividades recogidos en la norma EN 12464-1.- Con sistema de control y regulación de flujo (opcional)
Si existen dispositivos de control y regulación de flujo, se adoptarán los factores de control por ocupación (Foc) y de disponibilidad de luz natural (Fd) correspondientes para el cálculo de la densidad de potencia de iluminación (DPI).
- Con sistema de control y regulación de flujo (opcional)
- EN 12464-1
Para instalaciones en el resto del mundo o para realizar cálculos específicos, se pueden introducir y configurar las comprobaciones manualmente de forma personalizada.
Importación/exportación a ficheros en disco
El resto de opciones de la columna derecha de la ventana "Parámetros generales" permiten importar y exportar la configuración de parámetros generales a ficheros en disco.
Requisitos generales del proyecto
Permite configurar el valor de comprobación del siguiente parámetro general del proyecto:
- Potencia
- Potencia total máxima
Requisitos específicos de cada zona
Permite configurar las comprobaciones a realizar en cada tipo de zona. Posteriormente, en la biblioteca de "Tipos de zona" accesible desde el bloque "Proyecto" o desde el panel de introducción o edición de cada "Zona", estas comprobaciones se pueden asignar al tipo de zona deseado.

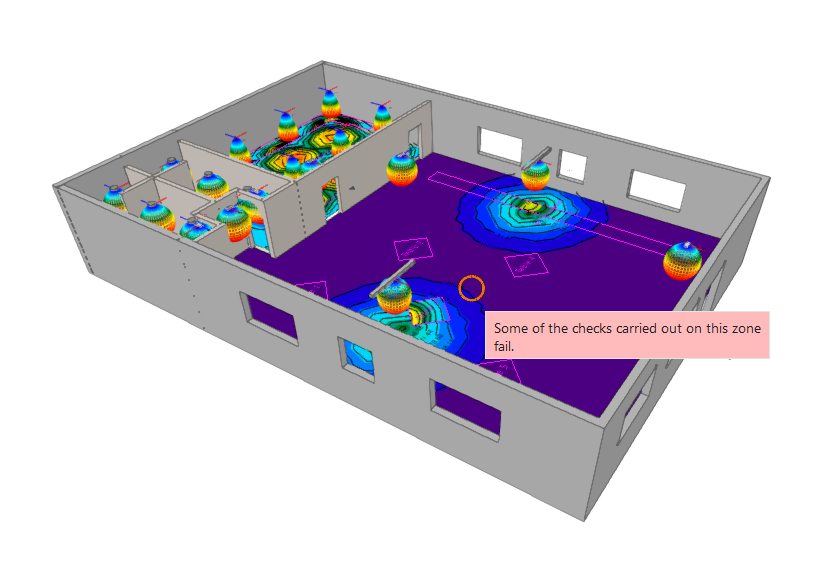

El programa muestra con marcas en la columna derecha si las comprobaciones están siendo aplicadas.
Al crear o editar cada entrada en la tabla, se abre la ventana "Comprobación de zona" con las siguientes opciones:
- Referencia
Referencia de la comprobación de zona.
- Pestaña "Alumbrado normal"
Permite activar y definir los valores de comprobación de los siguientes parámetros, correspondientes al cálculo del alumbrado normal. Además, es posible añadir un texto descriptivo para cada comprobación:- Instalación
- Rendimiento cromático (Ra) mínimo (opcional)
- Potencia total máxima (opcional)
- A la altura del plano de trabajo
- Iluminancia media horizontal mantenida (Em) mínima (opcional)
- Iluminancia media horizontal mantenida (Em) máxima (opcional)
- Uniformidad media (U0) mínima (opcional)
- Índice de deslumbramiento unificado (UGR) máximo (opcional)
- Cociente de luz diurna (opcional)
- VEEI máximo (opcional)
- DPI/100lux máximo (opcional)
- Factor de dependencia de ocupación, FO
- Factor de dependencia de luz natural, FD
- A nivel del suelo
- Iluminancia mínima (Emín) (opcional)
- Uniformidad media (U0) mínima (opcional)
- Instalación
- Pestaña "Alumbrado de emergencia"
Permite activar y definir los valores de comprobación de los siguientes parámetros, correspondientes al cálculo del alumbrado de emergencia. Además, es posible añadir un texto descriptivo para cada comprobación:- Instalación
- Rendimiento cromático (Ra) mínimo (opcional)
- Altura mínima de las luminarias (opcional)
- A nivel del suelo
- Iluminancia media horizontal mantenida (Em) mínima (opcional)
- Uniformidad media (U0) mínima (opcional)
- En el equipamiento
- Iluminancia mínima horizontal mantenida (Em) (opcional)
- En las vías de evacuación
- Eje central:
- Iluminancia mínima horizontal mantenida en la vía (opcional)
- Uniformidad (mín./máx.) (opcional)
- Banda central:
- Iluminancia mínima horizontal mantenida en la banda de la vía (opcional)
- Eje central:
- Instalación
Edición de tipos de zona
En el bloque "Proyecto" de la barra de herramientas principal, se encuentra la opción que permite definir los "Tipos de zona":
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-types-of-zones-00.png)
Posteriormente, al introducir las zonas mediante la opción "Zona" o editarlas mediante la opción "Editar", se puede seleccionar y asignar el tipo de zona.
Tipos de zona
Permite acceder a la biblioteca de tipos de zona del proyecto, crearlos y editarlos.
En cada tipo de zona creado, el programa permite configurar las siguientes características:
- Referencia
Referencia del tipo de zona. - Tipo de zona
- No interviene
La zona no interviene en los cálculos luminotécnicos. - Interior
La zona es interior e interviene en los cálculos luminotécnicos. - Exterior
La zona es exterior e interviene en los cálculos luminotécnicos. En las zonas exteriores no se calcula el índice de deslumbramiento ni se tiene en cuenta la luz reflejada en los cálculos de iluminancia.
- No interviene
- Pestaña "Descripción"

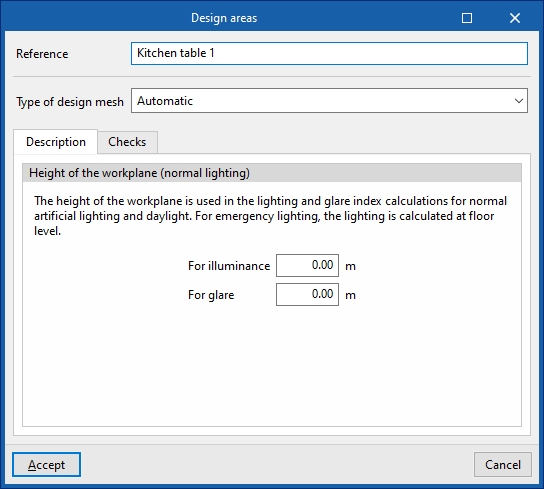

- Altura del plano de trabajo (alumbrado normal)
Permite definir la altura del plano de trabajo de la zona, utilizado para los cálculos de iluminancia y de índice de deslumbramiento por el alumbrado normal artificial y la luz diurna. Para el alumbrado de emergencia, la iluminancia se calcula a nivel del suelo.- Para iluminancia
- Para deslumbramiento
- Banda marginal
Permite simular la existencia y definir el ancho de la banda marginal o área que rodea a la zona donde se lleva a cabo la actividad. Los valores de las variables obtenidos sobre los puntos situados en esta banda son descartados al realizar el cálculo luminotécnico de la zona.- Con banda marginal (opcional)
- Altura del plano de trabajo (alumbrado normal)
- Pestaña "Cálculo"
- Factor de mantenimiento
Permite definir el factor de mantenimiento, o cociente entre la iluminancia media sobre el plano de trabajo después de un cierto periodo de uso de una instalación de alumbrado y la iluminancia media obtenida bajo la misma condición para la instalación considerada como nueva. A la derecha, el programa ofrece una ayuda con una lista de valores usuales de proyecto para el factor de mantenimiento, en función del tipo de luminaria y del nivel de polución en el ambiente. Este valor se define:- Para alumbrado normal
El asistente a la derecha permite utilizar el método propuesto por la norma CIE 97:2005 ("Guía para el mantenimiento de sistemas eléctricos de iluminación interior") para determinar el factor de mantenimiento de la instalación, en función de los parámetros representativos del recinto y de las luminarias. - Para alumbrado de emergencia
- Para alumbrado normal
- Reflectancia
Permite definir la reflectancia en las superficies de la zona, o cociente entre el flujo radiante o luminoso reflejado y el flujo incidente en las condiciones dadas. A la derecha, el programa ofrece una ayuda con una lista de valores indicativos de reflectancia de algunos materiales y colores. Este valor se define:- Para suelos
- Para techos
- Para paredes
- Factor de mantenimiento
Edición de tipos de luminaria
En el bloque "Proyecto" de la barra de herramientas principal, se encuentran las opciones que permiten definir los tipos de luminaria:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-lighting-types-00.png)
Posteriormente, al introducir las luminarias mediante las opciones del bloque "Iluminación" o editarlas mediante la opción "Editar", se puede seleccionar y asignar el tipo de luminaria.

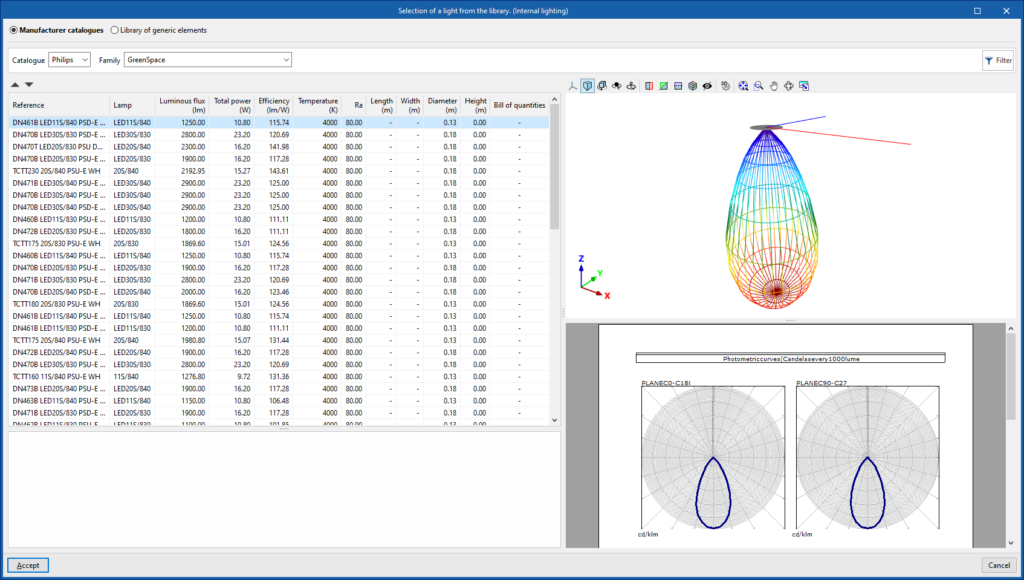

Tipos de luminaria interior / Tipos de luminaria exterior / Tipos de luminaria de emergencia

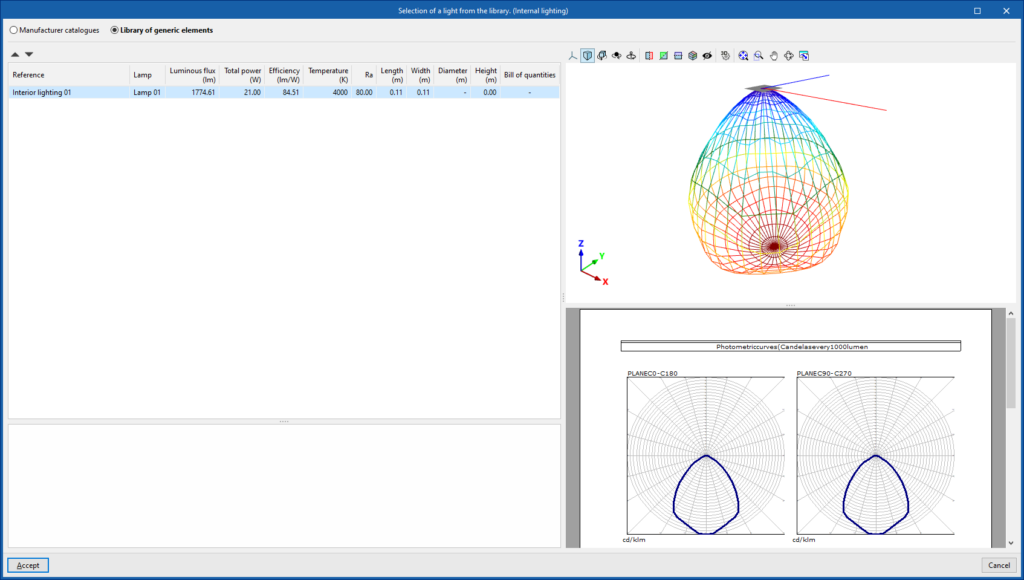

Estas opciones permiten acceder a las bibliotecas de tipos de luminaria interior, de tipos de luminaria exterior y de tipos de luminaria de emergencia, respectivamente, donde se pueden crear y editar.
En cada tipo de luminaria creado, el programa permite configurar las siguientes características:
- Referencia
Referencia del tipo de luminaria. - Luminaria
Permite configurar los siguientes parámetros de la luminaria.- Dimensiones
Define las dimensiones de la luminaria en función de su tipo:- Rectangular
- Longitud
Dimensión de la apertura luminosa de la luminaria que coincide con el plano fotométrico horizontal de 0-180 grados. - Anchura
Dimensión de la apertura luminosa de la luminaria que coincide con el plano fotométrico horizontal de 90-270 grados. - Altura
Altura media de la apertura luminosa de la luminaria, medida sobre su eje vertical.
- Longitud
- Circular
- Diámetro
- Altura
- Puntual
- Rectangular
- Índice de rendimiento (LOR)
- Dimensiones
- Lámpara
Permite configurar los siguientes parámetros de las lámparas de la luminaria:- Referencia
- Número de lámparas
- Flujo luminoso total
- Potencia total
- Temperatura
- Índice de rendimiento cromático

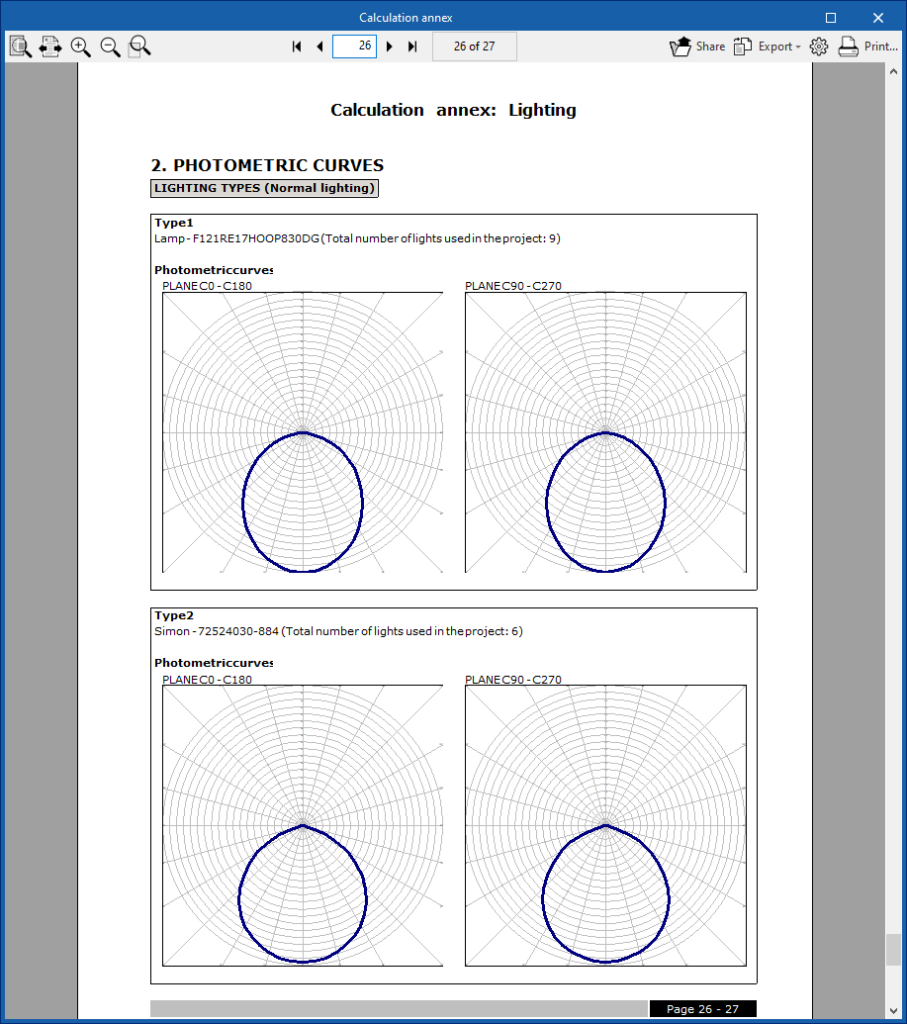

- Curva fotométrica
Exige la definición de los siguientes parámetros:- Unidades (Candelas / Candelas cada 1000 lúmenes)
Indica las unidades utilizadas. - Intensidad en el ángulo vertical '0º'
- Intensidad en el ángulo vertical '180º'
- Unidades (Candelas / Candelas cada 1000 lúmenes)
En la tabla a la derecha, en cada entrada correspondiente a un "Ángulo horizontal (azimut)" se define, a su vez, la "Intensidad luminosa" para cada "Ángulo vertical (polar)".
Los dos botones a la derecha permiten consultar las curvas fotométricas definidas en los dos planos de la luminaria, transversal y longitudinal, así como una representación tridimensional de las mismas.
- Importación de luminarias predefinidas
Este botón permite importar los datos de las luminarias a partir de la información suministrada por una biblioteca de luminarias predefinidas integrada en el programa. Las luminarias predefinidas disponibles se agrupan en las siguientes categorías:- Luminaria interior:
- Downlight de empotrar
- Downlight de superficie
- Downlight suspendida
- Empotrada
- De superficie
- Suspendida
- Plafón
- Aplique
- De garaje
- Luminaria exterior:
- Baliza
- Farola
- Luminaria de emergencia:
- Normal
- Estanca
- Luminaria interior:
- Importación de luminarias a partir de un fichero con formato 'IES' o 'LDT'
Este botón permite importar los datos de las luminarias a partir de la información suministrada por ficheros en formato IES o LDT. Estos ficheros son comúnmente proporcionados por los fabricantes de luminarias y otras bases de datos.- Formato 'IES'
Formato estándar en Norteamérica para datos fotométricos (extensión “.ies”) - Formato 'EULUMDAT'
Formato estándar en Europa para datos fotométricos (extensión “.ldt”)
- Formato 'IES'
Edición de tipos de hueco acristalado
Los huecos acristalados proceden de la información importada del modelo BIM y se pueden visualizar en CYPELUX en los planos de planta.
Junto con los datos introducidos en la opción "Luz diurna" del bloque "Iluminación" de la barra de herramientas principal, la configuración de los huecos acristalados permite al programa realizar el cálculo de la iluminación natural.
La biblioteca de tipos de huecos acristalados, accesible al utilizar la opción "Editar" en planta sobre los huecos importados, recoge y permite definir las tipologías de ventanas y lucernarios existentes en la obra.
Dentro de CYPELUX, el usuario puede editar las características lumínicas del vidrio, como el grado de transmisión y el índice de refracción, para cada tipo de hueco acristalado:
- Grado de transmisión
Representa el porcentaje de energía luminosa que se transmite a través del vidrio, respecto al flujo luminoso incidente. - Índice de refracción
Indica la relación entre la velocidad de la luz en el vacío y la velocidad de la luz en el vidrio.
Introducción de zonas

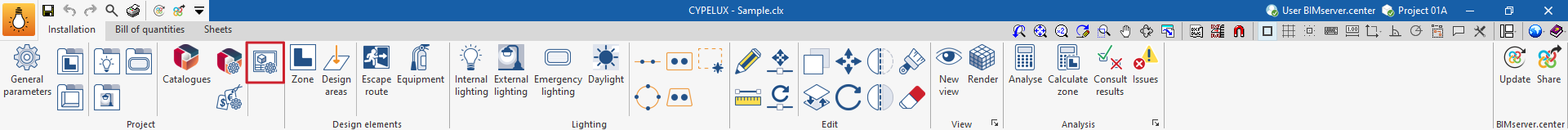

En el bloque "Iluminación" de la barra de herramientas principal, se encuentra la opción "Zona", que permite introducir zonas (recintos o espacios del edificio) en el modelo:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-zone-00.png)

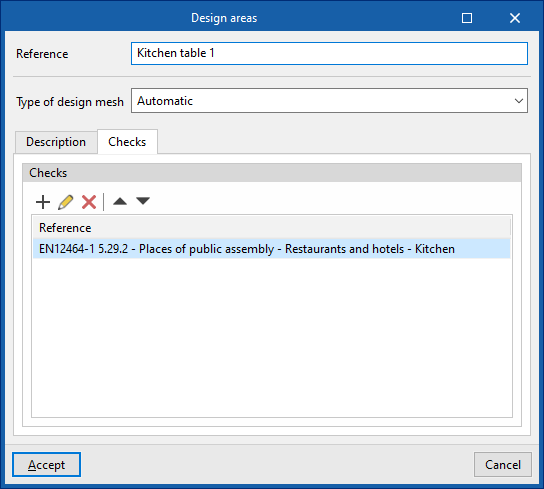

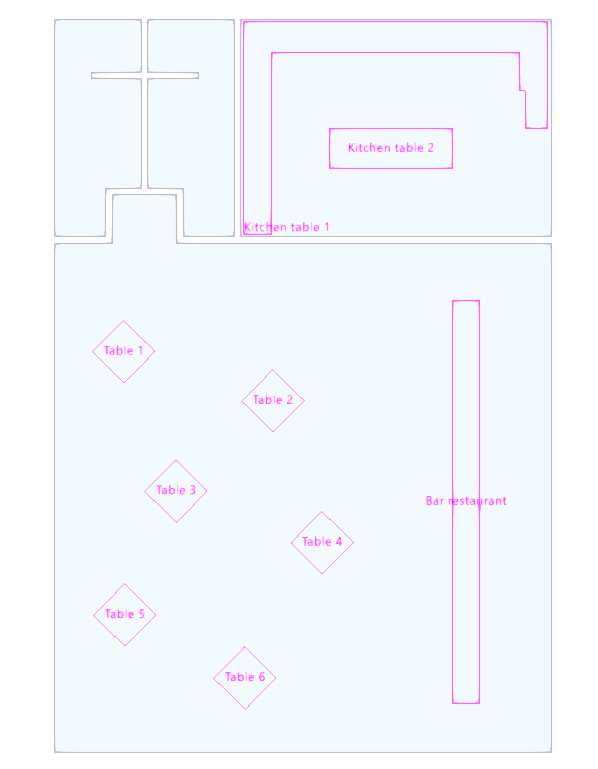

Zona
Permite introducir una zona nueva dibujándola directamente en el programa de forma libre.
Al introducir o editar una zona, el programa permite definir los siguientes parámetros:
- Referencia
Referencia de la zona. - Tipo de zona
Permite seleccionar en el desplegable un tipo de zona creado previamente en la opción "Tipos de zona", dentro del bloque "Proyecto" de la barra de herramientas principal, o crearlo directamente con las opciones disponibles a la derecha. La selección del tipo de zona permite indicar si interviene en el cálculo, si es interior o exterior, ajustar sus parámetros y definir las comprobaciones realizadas en la misma. - Altura media
La altura media del recinto se utiliza para estimar la superficie total envolvente que, junto con el coeficiente de reflectancia y el flujo luminoso total, determina el nivel de iluminancia reflejada en el recinto. - Potencia total de los equipos del sistema de control y regulación de las luminarias
El sistema de control y regulación es el conjunto de dispositivos, cableado y componentes destinados a controlar de forma automática o manual el encendido y apagado o el flujo luminoso de una instalación de iluminación. La potencia del sistema de control y regulación se utiliza para calcular la densidad de potencia de iluminación (DPI).
Después, se dibuja el contorno de la zona en planta.
Introducción de luminarias
En el bloque "Iluminación" de la barra de herramientas principal se encuentran las opciones que permiten introducir luminarias en el modelo, ya sean interiores, exteriores o de emergencia:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-lighting-00.png)
Luminaria interior / Luminaria exterior / Luminaria de emergencia
Permite introducir una luminaria interior, una luminaria exterior o una luminaria de emergencia en el modelo.
Al introducir o editar una de estas luminarias, el programa permite definir los siguientes parámetros:
- Fabricante / Referencia
Referencia del fabricante y del modelo de luminaria. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de la "Biblioteca de elementos genéricos" o de "Catálogos de fabricante". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos"/"Gestión de catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general o a la derecha del propio panel de edición de la luminaria. - Altura
Altura de la luminaria respecto de la cota de planta. - Rotación
Permite rotar la luminaria en las tres direcciones del espacio:- Rx
Ángulo de rotación de la luminaria sobre su eje longitudinal, correspondiente al plano fotométrico horizontal de 0-180 grados. Este valor es positivo en sentido contrario a las agujas del reloj cuando se mira en el sentido del eje, y debe ser mayor o igual que 0. - Ry
Ángulo de rotación de la luminaria sobre su eje transversal, correspondiente al plano fotométrico horizontal de 90-270 grados. Este valor es positivo en sentido contrario a las agujas del reloj cuando se mira en el sentido del eje, y debe ser mayor o igual que 0. - Rz
Ángulo de rotación de la luminaria sobre su eje normal. Este valor es positivo en sentido contrario a las agujas del reloj cuando se mira en el sentido del eje, y debe ser mayor o igual que 0. Este parámetro solamente aparece al editar una luminaria tras su introducción y recoge el únicamente del ángulo definido al introducir la luminaria en planta.
- Rx
Definición de los parámetros relacionados con el cálculo de la luz diurna

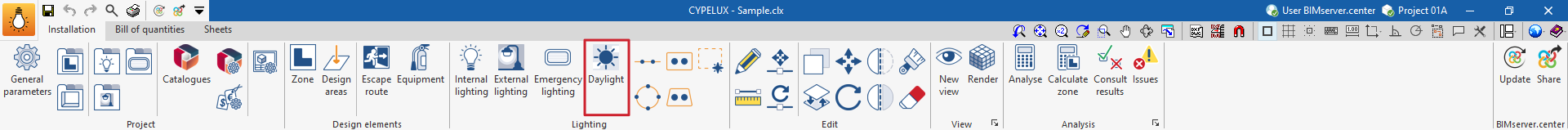

En el bloque "Iluminación" de la barra de herramientas principal, se encuentra la opción "Luz diurna", que permite definir los parámetros relacionados con el cálculo de la luz diurna en el modelo:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-daylight-00.png)
La iluminación natural apoya a la instalación de alumbrado normal artificial para cumplir los requisitos de iluminación de las zonas. Además, algunas normativas exigen valores mínimos de cocientes de luz diurna, que pueden configurarse en las comprobaciones de zona en los "Parámetros generales".
Luz diurna
Permite describir el cielo de la escena y definir los parámetros relacionados con el cálculo de la luz diurna, como el tipo de cielo en base al estándar CIE, la ubicación del edificio y su orientación.
El usuario debe indicar si se desea llevar a cabo el cálculo de la iluminación natural y, en caso afirmativo, las propiedades que definen la fuente luminosa del cielo. La especificación del cielo puede realizarse en base a la fecha, a la hora y al emplazamiento de la obra o por la altitud y el azimut. Para ello, en el desplegable "Cielo" puede seleccionarse una de las siguientes opciones:
- Sin luz diurna
- Calcular sólo el cociente de luz diurna
- Definición por fecha, hora y emplazamiento
- Definición por altitud y azimut
A continuación se detallan las opciones anteriores:
El programa es capaz de importar los tipos, la geometría y la disposición de los huecos acristalados leídos en el modelo BIM, por lo que solamente será necesario editar cada tipo de hueco acristalado y definir sus características.
Calcular sólo el cociente de luz diurna
El programa realizará el cálculo del cociente de luz diurna, sin incluir el efecto de la luz natural en los resultados. El cociente de luz diurna expresa la relación entre la iluminancia en un punto interior producida por el efecto de la luz natural y la iluminancia que obtendría si no existiesen obstrucciones. Para calcularlo, el programa emplea un cielo nublado CIE de referencia que produce una iluminancia horizontal difusa de 10000 lux.
- Reflectancia de las fachadas
Indica el valor de reflectancia que se empleará para las superficies exteriores de los elementos que componen la obra. - Reflectancia media del suelo (opcional)
Al activar esta opción se podrá indicar el valor de reflectancia media del suelo.
Definición por fecha, hora y emplazamiento / Definición por altitud y azimut
En estos casos, el panel de configuración permite editar las siguientes características:
- Cociente de luz diurna
- Calcular (opcional)
Al activar esta opción se realizará el cálculo del cociente de luz diurna, independientemente de si se desea incluir el efecto de la luz natural en los resultados. El cociente de luz diurna expresa la relación entre la iluminancia en un punto interior producida por el efecto de la luz natural y la iluminancia que obtendría si no existiesen obstrucciones. Para calcularlo, el programa emplea un cielo nublado CIE de referencia que produce una iluminancia horizontal difusa de 10000 lux.
- Calcular (opcional)
- Fecha (solamente en "Definición por fecha, hora y emplazamiento")
La franja horaria, la fecha de la simulación y la hora de la simulación se emplean junto con la latitud y la longitud para determinar los ángulos solares:- Franja horaria
- Fecha de la simulación
- Hora de la simulación
- Localización
- Latitud (solamente en "Definición por fecha, hora y emplazamiento")
Distancia angular desde la ubicación de la obra hasta el paralelo del ecuador. - Longitud (solamente en "Definición por fecha, hora y emplazamiento")
Distancia angular desde la ubicación de la obra hasta el meridiano de Greenwich. - Altitud (solamente en "Definición por altitud y azimut")
Ángulo formado entre el sol y la horizontal de la escena. - Azimut (solamente en "Definición por altitud y azimut")
Ángulo formado entre el sol y la dirección sur de la escena. - Orientación
La orientación del edificio es de gran importancia cuando se lleva a cabo un cálculo con luz diurna y se asigna un tipo de cielo soleado. En estos casos, a diferencia de lo que ocurre con cielos nublados, la distribución de la iluminación no es simétrica en torno al cénit. El ángulo que describe la orientación corresponde al desfase entre la dirección del eje Y de la escena y el norte, en sentido antihorario.
Gracias a la vinculación de la obra con un modelo BIM, en caso de que la orientación ya se encuentre especificada dentro de un fichero IFC este parámetro aparecerá directamente con el valor correspondiente.
- Latitud (solamente en "Definición por fecha, hora y emplazamiento")
- Modelo de cielo
- Selección del modelo de cielo

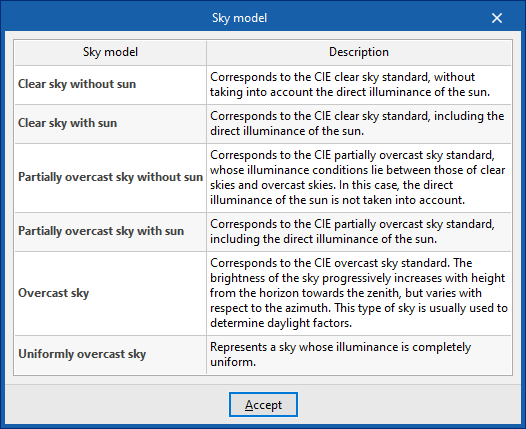

Se puede seleccionar el tipo de modelo de cielo que se desea emplear en la simulación de iluminación natural:- Cielo despejado sin sol
Corresponde al estándar CIE de cielo despejado sin tener en cuenta la iluminación directa del sol. - Cielo despejado con sol
Corresponde al estándar CIE de cielo despejado incluyendo la iluminación directa procedente del sol. - Cielo medio sin sol
Corresponde al estándar CIE de cielo medio cuyas condiciones de iluminación se encuentran entre las del cielo despejado y el cielo nublado. En este caso no se tiene en cuenta la iluminación directa procedente del sol. - Cielo medio con sol
Corresponde al estándar CIE de cielo medio incluyendo la iluminación directa procedente del sol. - Cielo nublado
Corresponde al estándar CIE de cielo nublado. El brillo del cielo aumenta progresivamente con la altitud desde el horizonte hacia el cénit, pero no varía respecto al azimut. Este tipo de cielo es usado habitualmente para determinar los factores de luz diurna. - Cielo nublado uniforme
Representa un cielo cuya iluminación es completamente uniforme.
- Cielo despejado sin sol
- Factor de turbidez (opcional)
Al activar esta opción se podrá definir el factor de turbidez. Cuanto mayor es el factor de turbidez mayor es la dispersión atmosférica. Un valor igual a 1 indica una atmósfera clara ideal mientras que los valores inferiores a 1 son físicamente imposibles. - Brillo en el cénit (opcional)
Al activar esta opción se podrá definir el brillo en el cénit. En caso de no especificarse directamente, la radiancia cenital se determina a partir del ángulo solar y la turbidez del cielo. El brillo en el cénit también puede calcularse a partir de la irradiancia horizontal difusa. Para ello, se selecciona la magnitud correspondiente en el siguiente desplegable:- Radiancia / Irradiancia
- Radiancia solar (opcional)
Al activar esta opción se podrá definir la radiancia solar. En caso de no especificarse directamente, se determina a partir de la altitud solar. Si se indica un valor de 0, no se producirá la modelización del sol. La radiancia solar también puede ser calculada a partir de la irradiancia horizontal directa. Para ello, se selecciona la magnitud correspondiente en el siguiente desplegable:- Radiancia / Irradiancia
- Selección del modelo de cielo
- Reflectancias
- Reflectancia de las fachadas
Indica el valor de reflectancia que se empleará para las superficies exteriores de los elementos que componen la obra. - Reflectancia media del suelo (opcional)
Al activar esta opción se podrá indicar el valor de reflectancia media del suelo.
- Reflectancia de las fachadas
Distribución automática de luminarias
En el bloque "Iluminación" de la barra de herramientas principal, se encuentran las opciones para disponer automáticamente conjuntos de luminarias en el modelo utilizando distintos tipos de distribución:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-distribution-00.png)
Distribución lineal
Permite introducir una distribución lineal de luminarias.
Para ello, se marcan dos puntos en el área de trabajo definiendo una línea de referencia. Al hacerlo, el programa muestra la siguiente ventana de definición de parámetros de la distribución:
- Tipo de alumbrado
- Interior
- Exterior
- Emergencia
- Luminaria
- Fabricante / Referencia
Referencia del fabricante y del modelo de las luminarias de la distribución. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de la "Biblioteca de elementos genéricos" o de "Catálogos de fabricante". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos"/"Gestión de catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general o a la derecha del propio panel de introducción de la distribución de luminarias. - Altura
Altura de las luminarias respecto de la cota de planta.
- Fabricante / Referencia
- Dirección de los ejes
Define la orientación de las luminarias. Para ello, se indica si el plano horizontal de origen de la curva fotométrica de las luminarias está alineado u orientado un determinado ángulo respecto a la línea de referencia.- Alineado
- Orientado 90º
- Orientado 180º
- Orientado 270º
- Con orientación definida por el usuario
- Alineación
Permite ajustar la disposición de las luminarias respecto a la línea de referencia introducida en el modelo.- Centro-centro
La línea de referencia marca la separación entre los centros de las luminarias de los extremos. - Bordes externos
La línea de referencia marca la separación entre los bordes externos de las luminarias de los extremos. - Simétrica
Las luminarias se disponen de manera simétrica sobre la línea de referencia, manteniendo una separación respecto de los extremos de la línea igual a la mitad de la separación entre luminarias.
- Centro-centro
- Cálculo
- Número de luminarias
Número de luminarias de la distribución lineal. - Espacio entre centros
Muestra el espacio entre centros de luminarias. Este es un valor calculado de acuerdo con el resto de datos introducidos en esta ventana.
- Número de luminarias
Tras aceptar, el programa genera y posiciona las luminarias según la configuración definida. Si es necesario, la posición o las propiedades de las luminarias se pueden editar individualmente más adelante.
Distribución circular
Permite introducir una distribución circular de luminarias.
Para ello, se marcan dos puntos en el área de trabajo definiendo un círculo de referencia. Al hacerlo, el programa muestra la siguiente ventana de definición de parámetros de la distribución:
- Tipo de alumbrado
- Interior
- Exterior
- Emergencia
- Luminaria
- Fabricante / Referencia
Referencia del fabricante y del modelo de las luminarias de la distribución. Mediante el asistente "Selección de una luminaria en la biblioteca", disponible a la derecha, el programa permite la selección de luminarias de la "Biblioteca de elementos genéricos" o de "Catálogos de fabricante". Se pueden crear y editar estos tipos de elementos desde las opciones "Catálogos"/"Gestión de catálogos" y "Tipos de luminaria interior", "Tipos de luminaria exterior" o "Tipos de luminaria de emergencia", respectivamente, disponibles dentro del bloque "Proyecto" de la barra de herramientas principal de la interfaz general o a la derecha del propio panel de introducción de la distribución de luminarias. - Altura
Altura de las luminarias respecto de la cota de planta.
- Fabricante / Referencia
- Dirección de los ejes
Define la orientación de las luminarias. Para ello, se indica si el plano horizontal de origen de la curva fotométrica:- Está orientado hacia el exterior de la circunferencia
- Es tangente a la circunferencia, orientado en sentido antihorario
- Está orientado hacia el interior de la circunferencia
- Es tangente a la circunferencia, orientado en sentido horario
- Tiene una orientación definida por el usuario
- Cálculo
- Número de luminarias
Número de luminarias de la distribución circular. - Ángulo inicial
Ángulo de posición de la primera luminaria de la distribución sobre el círculo de referencia, medido en sentido horario.
- Número de luminarias
Tras aceptar, el programa genera y posiciona las luminarias según la configuración definida. Si es necesario, la posición o las propiedades de las luminarias se pueden editar individualmente más adelante.
Introducción de elementos de seguridad y protección
En el bloque "Seguridad/Protección" de la barra de herramientas principal, se encuentran las opciones que permiten introducir elementos como vías de evacuación o equipamiento de seguridad y protección sobre los que se deben calcular determinados niveles de iluminación:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-safety-protection-00.png)
Vía de evacuación
Permite introducir vías de evacuación en el modelo definiendo su ancho y dibujando posteriormente su trazado en planta mediante una línea poligonal.
Sobre la disposición de las vías de evacuación introducidas se calculan los valores de iluminancia y uniformidad proporcionados por el alumbrado de emergencia, de forma que se pueda garantizar que se cumplen los valores mínimos requeridos.
Al introducir una vía de evacuación, el programa exige la definición del siguiente parámetro:
- Anchura de la vía de evacuación
Equipamiento
Permite introducir equipos de seguridad y protección en el modelo, como elementos de la instalación de protección contra incendios (extintores, bocas de incendio equipadas, etc.), cuadros eléctricos o de distribución de alumbrado, etc.
Sobre la disposición de los equipos de seguridad y protección introducidos se calcula la iluminancia horizontal proporcionada por el alumbrado de emergencia, de forma que se pueda garantizar que se cumplen los valores mínimos requeridos.
Al introducir el equipamiento de seguridad y protección, el programa exige la definición de los siguientes parámetros:
- Referencia
Referencia del equipo. - Altura
Altura del equipo respecto de la cota de planta.
Herramientas de edición
En el bloque "Edición" de la barra de herramientas principal se encuentran las herramientas para editar los elementos del modelo:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-edit-00.png)
El área de herramientas de este bloque permite realizar las siguientes operaciones.
![]() | Editar | Edita las propiedades paramétricas del elemento seleccionado en el modelo. |
![]() | Mover | Mueve un elemento o un nudo de un elemento. |
![]() | Girar | Gira un elemento en planta. |
![]() | Borrar | Borra un elemento introducido previamente. |
![]() | Copiar | Crea una copia de uno o varios elementos. |
![]() | Simetría (copiar) | Copia una selección de elementos con simetría respecto a un eje definido por dos puntos. |
![]() | Simetría (mover) | Mueve una selección de elementos con simetría respecto a un eje definido por dos puntos. |
![]() | Mover un grupo de elementos | Mueve un grupo de elementos. |
![]() | Girar un grupo de elementos | Gira un grupo de elementos respecto al centro y con el ángulo de giro marcados por dos puntos en planta. |
![]() | Copiar en otro plano de planta | Crea una copia de los elementos seleccionados en las plantas deseadas. Tras seleccionar los elementos a copiar, se deben marcar las casillas de las plantas donde se desea que los elementos sean copiados. |
![]() | Igualar | Iguala las propiedades paramétricas del elemento seleccionado a otros elementos. |
![]() | Medir longitudes sobre el plano | Mide longitudes entre puntos definidos en el modelo. Si se selecciona un contorno cerrado, también indica el área. |
Cálculo y comprobaciones
En el bloque "Cálculo" de la barra de herramientas principal, se encuentran las opciones para llevar a cabo el cálculo luminotécnico y la comprobación de los elementos del modelo según los requisitos normativos importados o configurados por el usuario:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-analysis-00.png)
El programa es capaz de realizar los siguientes cálculos de alumbrado normal:
- Cálculo del nivel de iluminación de la instalación medido al nivel del plano de trabajo.
- Cálculo del valor de eficiencia energética de la instalación (VEEI).
- Cálculo del nivel de deslumbramiento en base al UGR definido en la norma CIE 117:1995 (Discomfort glare in interior lighting).
- Cálculo del factor de mantenimiento en base al método propuesto por la norma CIE 97:2005 (Guide on the maintenace of indoor electric lighting systems), para recintos interiores.
Además, realiza los siguientes cálculos de alumbrado de emergencia:
- Cálculo del nivel de iluminación de la instalación de alumbrado de emergencia medido al nivel del suelo.
- Cálculo de los parámetros necesarios de iluminancia y uniformidad requeridos en las vías de evacuación para cumplir la normativa vigente.
- Cálculo del nivel de iluminancia en los puntos de instalación del equipamiento de seguridad y protección (equipos de seguridad, elementos de la instalación de protección contra incendios, cuadros de distribución de alumbrado, etc.).
Por último, realiza el cálculo de la iluminación natural como apoyo para el cumplimiento de los requisitos de iluminación en las zonas y, además, obtiene el cociente de luz diurna.
Actualizar resultados
Realiza el cálculo luminotécnico del modelo completo conforme a los últimos cambios, incluyendo el cálculo del alumbrado normal artificial, del alumbrado de emergencia y de la iluminación natural, actualiza los parámetros calculados y comprueba si se encuentran dentro de los rangos permitidos.
Tras actualizar resultados, el programa muestra mensajes de advertencia sobre las zonas que incumplan una comprobación, permite visualizar los resultados en pantalla mediante la opción "Ver resultados" en el panel lateral izquierdo y, además, permite acceder a los informes de comprobaciones con la opción "Consultar resultados" del mismo bloque de la barra de herramientas principal.

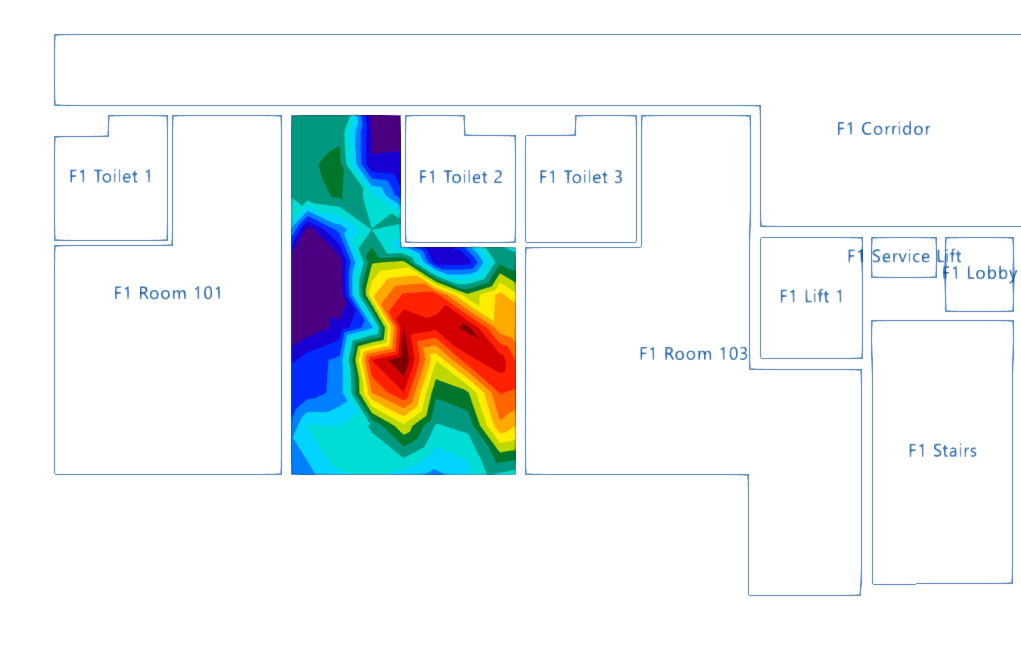

Actualizar zona
Realiza el cálculo luminotécnico de la zona seleccionada conforme a los últimos cambios, incluyendo el alumbrado normal artificial, el alumbrado de emergencia y la iluminación natural, actualiza los parámetros calculados y comprueba si se encuentran dentro de los rangos permitidos.
Tras actualizar la zona, el programa permite consultar los resultados con las mismas opciones mencionadas en "Actualizar resultados".
Esta opción permite efectuar un cálculo rápido únicamente en las zonas en las que se hayan introducido cambios, sin necesidad de emplear tiempo de cálculo en el resto de zonas del modelo.
Mostrar/Ocultar resultados
Activa u oculta la información de cálculo de las zonas. Con la visualización activada, si se sitúa el cursor del ratón sobre el perímetro de una zona determinada, aparecerá un cuadro de texto con la información pertinente. Para que aparezca este cuadro informativo, debe también estar activa la opción "Mostrar textos de información" del bloque de opciones de la barra superior derecha.
Además, permite mostrar u ocultar los símbolos de advertencia mostrados sobre las zonas en las que se haya producido algún error. Posicionando el cursor sobre dichos símbolos se puede visualizar el mensaje descriptivo de dicho error.
Consultar resultados
Permite consultar las comprobaciones realizadas en el último cálculo efectuado en la obra. Tras seleccionar la opción se puede pulsar sobre el perímetro de una zona para acceder directamente al listado de comprobaciones realizadas en la misma.
Si ha realizado alguna modificación sobre los elementos de la instalación, se debe utilizar la opción "Actualizar resultados" para que el programa actualice los resultados mostrados.
Gestión de la visualización de capas
En el bloque "Visualización" de la barra de herramientas principal, se encuentra la opción que permite gestionar la visualización de capas de elementos del modelo:
![](https://info.cype.com/wp-content/uploads/2024/08/en-2025b-cypelux-layer-management-00.png)
Gestión de capas
Permite activar o desactivar la visualización de las siguientes capas o categorías de elementos en el espacio de trabajo:
- Elementos propios
- Zonas (opcional)
- Luminaria interior (opcional)
- Luminaria exterior (opcional)
- Luminaria de emergencia (opcional)
- Equipamiento (opcional)
- Vías de evacuación (opcional)
- Vistas (opcional)
- Modelo BIM
- Forjados de la planta superior (opcional)
- Huecos acristalados (opcional)
- Disposición de falsos techos (opcional)
Renderizado de escenas
En el bloque "Visualización" de la barra de herramientas principal del programa, se encuentran las opciones de generación y visualización de renderizado de escenas:
![](https://info.cype.com/wp-content/uploads/2024/08/en-2025b-cypelux-view-00b.png)
Estas opciones permiten, gracias a la inclusión del motor de cálculo Radiance en el programa, representar el efecto de la iluminación producido por la instalación de alumbrado normal o de emergencia sobre un recinto, así como el de la iluminación natural, creando vistas de escenas sobre el modelo y generando imágenes renderizadas de las mismas.
Nueva vista
Permite introducir una nueva vista en el modelo marcando en planta los puntos que definen su posición y su dirección.
Al hacerlo, se configuran las siguientes características:
- Tipo de vista
- Perspectiva
- Cilíndrica
- Ojo de pez hemisférica
- Ojo de pez angular
- Ojo de pez planisférica
- Posición de la vista
Coordenadas absolutas del punto que define la posición de la vista. El programa toma estos datos a partir de los puntos marcados en planta, pero pueden ser modificados:- X, Y, Z
- Dirección del vector de la vista
Componentes del vector que define la dirección de la vista. El programa toma estos datos a partir de los puntos marcados en planta, pero pueden ser modificados:- Vx, Vy, Vz
- Dirección general de la vista
- Dirección X
- Dirección Y
- Dirección Z
- Tamaño vertical de la vista
- Tamaño horizontal de la vista
- Distancia al plano de visualización
- Alcance de la vista
Estas vistas quedan representadas en el área de trabajo mediante los símbolos de un punto y un vector.
Render
Permite seleccionar una vista previamente introducida en el modelo y efectuar su renderizado.
El programa generará la escena con el motor de cálculo Radiance y mostrará el proceso y el resultado del renderizado en una ventana específica, en la que se refina la imagen a través de varios barridos.
Configuración del renderizado
Permite configurar el renderizado de escenas.
Cuando se realiza un renderizado, se puede elegir si quiere visualizar el escenario con el alumbrado normal artificial (interior y exterior), el alumbrado de emergencia o la iluminación natural con luz diurna, así como el grado de precisión de la escena.
- Alumbrado normal artificial / Alumbrado de emergencia / Iluminación natural
- Parámetros del renderizado (Mínimo / Rápido / Preciso / Máxima precisión)
Salida de resultados

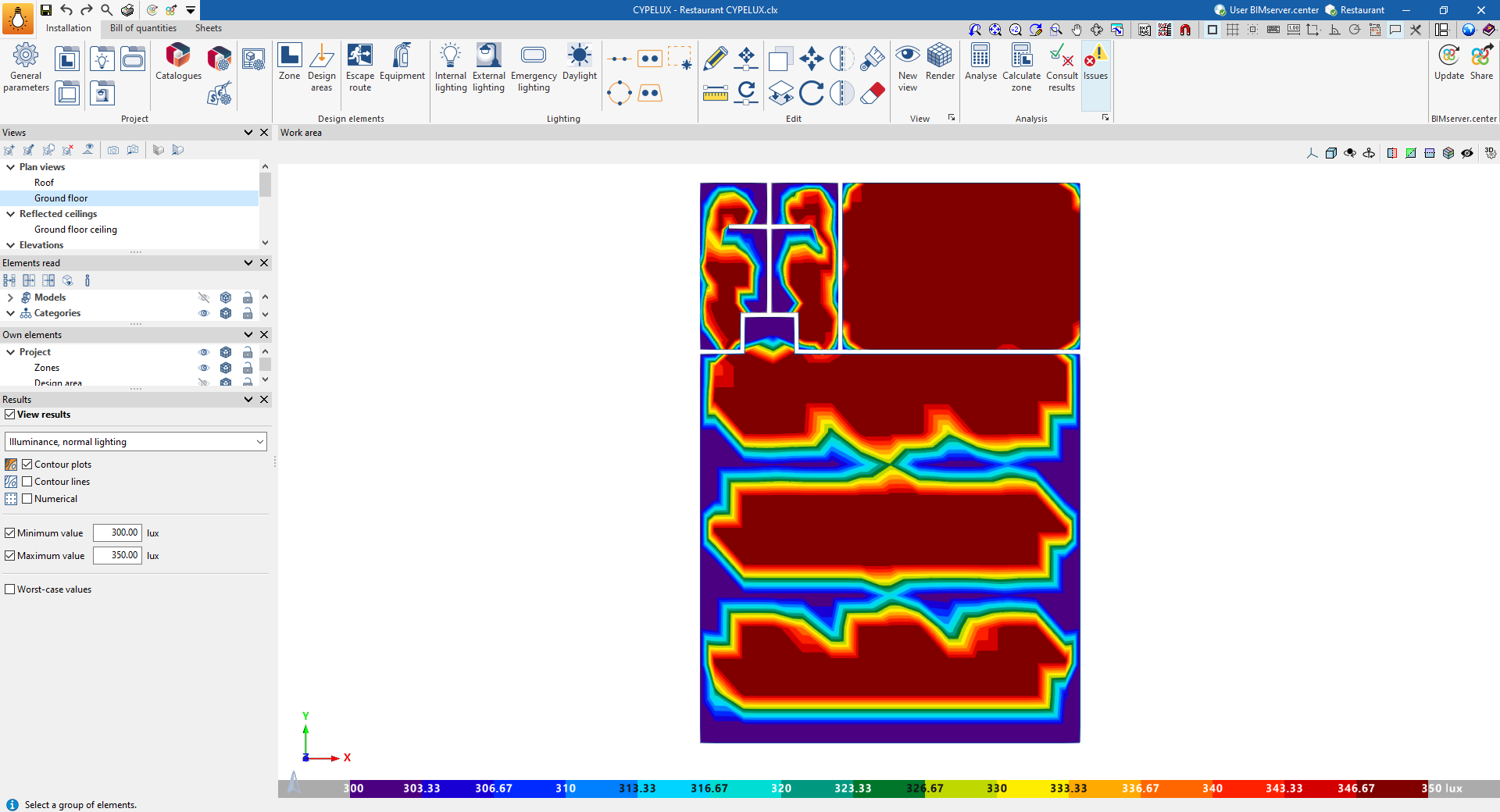

Visualización de isolíneas, isovalores y valores numéricos en pantalla
Tras realizar el cálculo, el programa es capaz de mostrar en pantalla los resultados de iluminancia (normal y de emergencia) y de deslumbramiento de las zonas que intervienen, mediante gráficos de isolíneas o isovalores, o mostrando los valores numéricos en cada punto en planta.
Para ello, se debe activar la casilla "Ver resultados" situada en la parte inferior del panel lateral izquierdo. Después, en el primer desplegable, es posible seleccionar los siguientes modos de visualización:
- Isovalores
Muestra el diagrama de isovalores mediante un gradiente de color en planta con los valores calculados. En la parte inferior de la pantalla se muestra una leyenda del diagrama a través de una escala de color.- Visualizar en 3D (opcional)
Esta opción permite activar la visualización de los isovalores en la vista 3D.
- Visualizar en 3D (opcional)
- Isolíneas
Muestra el diagrama de isolíneas con los valores calculados en cada una de ellas. Las isolíneas mostradas dependen del nivel de zoom aplicado a la pantalla. - Numérico

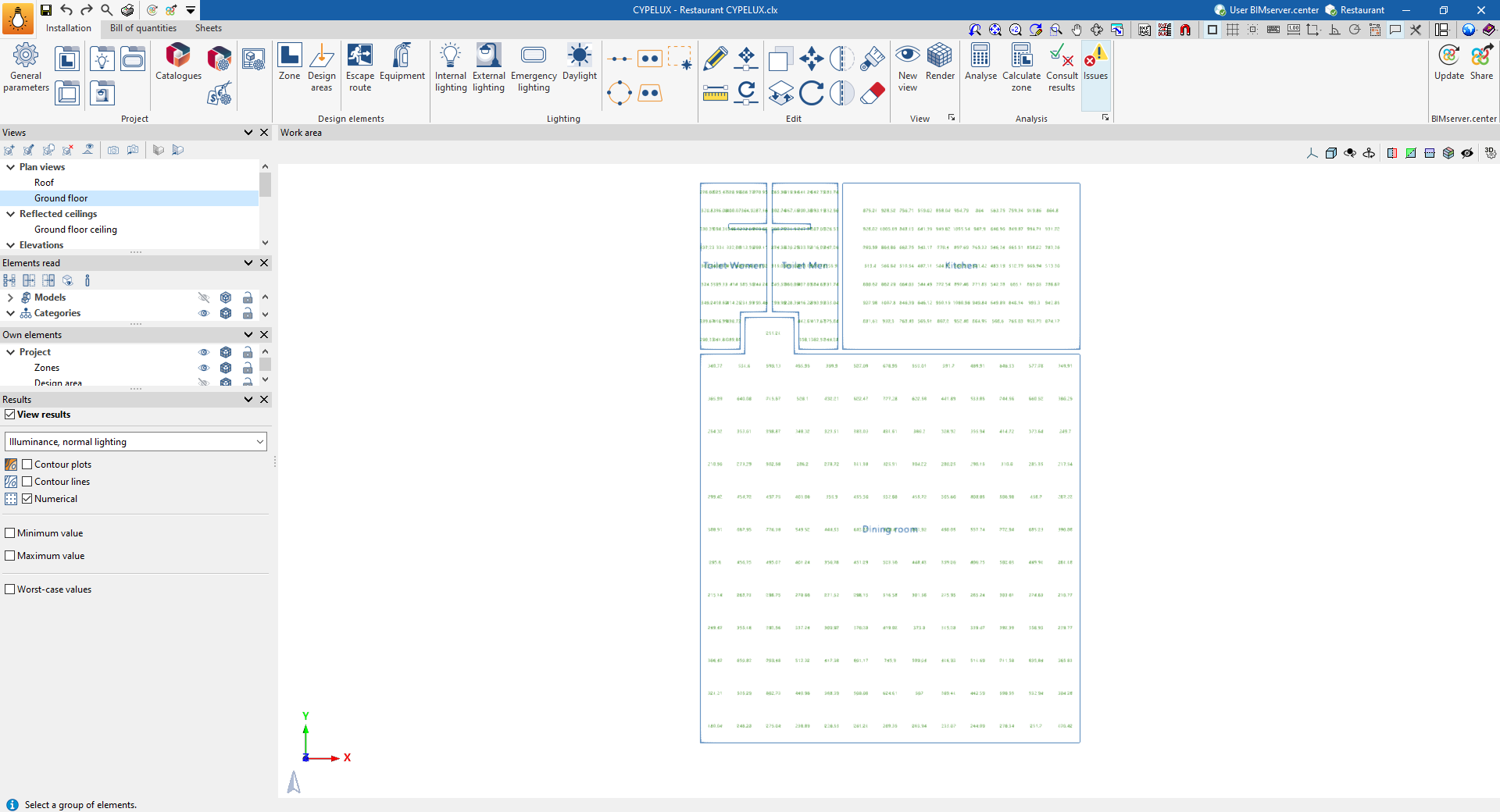

Muestra los valores numéricos calculados en una cuadrícula de puntos en planta.
En el segundo desplegable, se indican los resultados que se desean consultar:
- Iluminancias, alumbrado normal
- Deslumbramiento (UGR), alumbrado normal
- Iluminancias, alumbrado de emergencia (si se han introducido luminarias de emergencia)
- Cociente de luz diurna (si se ha activado el cálculo con la opción "Luz diurna")
Consulta de resultados y comprobaciones
Si se posiciona el cursor sobre el perímetro de una zona mediante la opción "Consultar resultados", el programa muestra en pantalla un cuadro de texto que recoge información sobre la zona y sobre los valores de los siguientes parámetros:
- Iluminancia media horizontal mantenida
- Potencia total instalada
- Valor de eficiencia energética de la instalación (VEEI)
- Índice de deslumbramiento unificado
- Cociente de luz diurna (si se ha activado el cálculo con la opción "Luz diurna")
En caso de que se haya seleccionado previamente la comprobación de un documento normativo en la zona, también se mostrarán los siguientes datos junto a los valores requeridos y la comprobación de su cumplimiento.
Por ejemplo, para la norma EN 12464-1, se muestra:
- Índice de reproducción cromático de las lámparas (Ra)
- Iluminancia media mantenida (Em) en el plano de trabajo
- Uniformidad de iluminancia (U0)
- Índice de deslumbramiento unificado (UGR) para el observador

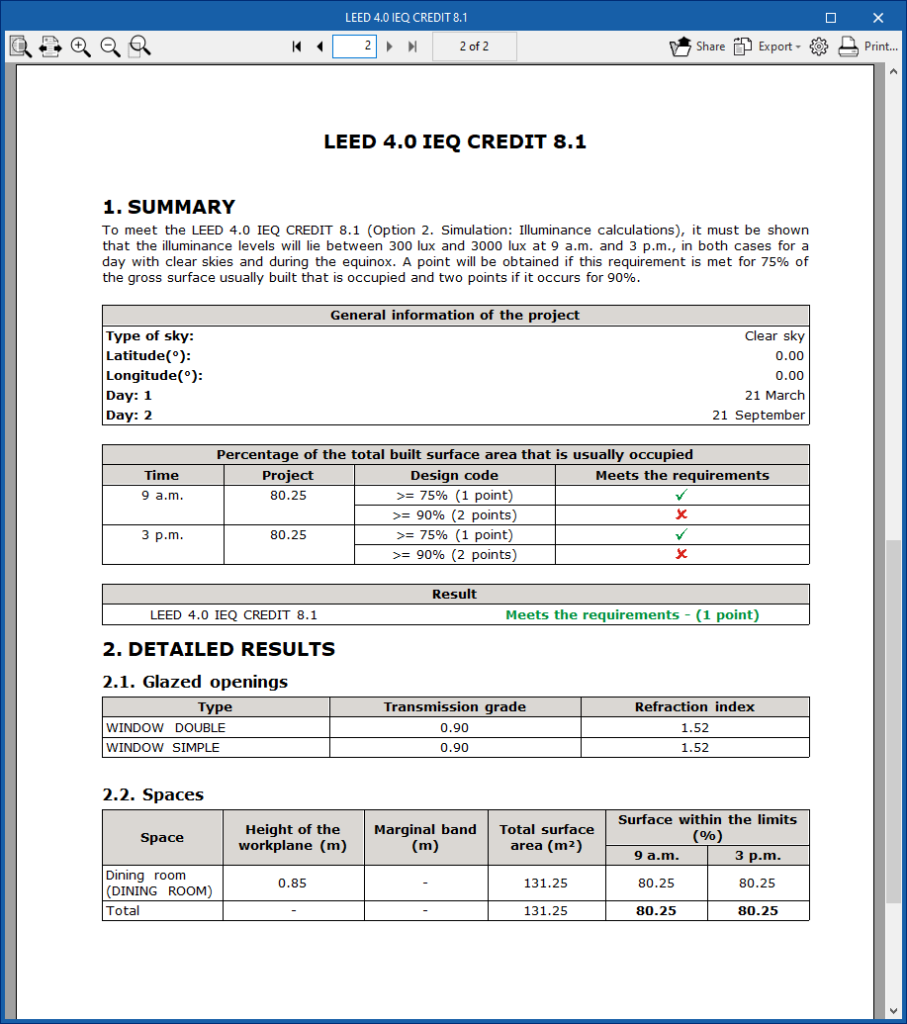

Documentación generada
El programa genera fichas justificativas para cada una de las comprobaciones que lleva a cabo. Estos listados se muestran para la obra completa y para cada zona particular. Además, genera un anejo de cálculo con las características de la instalación.
Fichas justificativas en cada zona
Para acceder al informe de cálculo correspondiente a la ficha justificativa de cada zona, se debe hacer clic sobre el perímetro de la zona con la opción "Consultar resultados".
Listado de proyecto
Para acceder al listado justificativo de la obra completa, se debe utilizar la opción "Listados" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo, y marcar posteriormente "Proyecto".
En este listado se muestra un resumen de las comprobaciones efectuadas en todas las zonas, organizadas en apartados por cada tipo de comprobación definida.
Anejo de cálculo
El programa genera también un anejo de cálculo en el que se detallan, además de los valores de cálculo, las características de los recintos junto con su instalación de alumbrado normal y de emergencia.
Para acceder al mismo, se debe utilizar la opción "Listados" del menú "Archivo" o de la barra de herramientas del extremo superior izquierdo, y marcar posteriormente "Anejo de cálculo".
Entre la información recogida, se incluye la siguiente:
- Alumbrado interior y exterior
- Disposición de las luminarias
- Cálculo de iluminancia y deslumbramiento
- Mapa de isolíneas

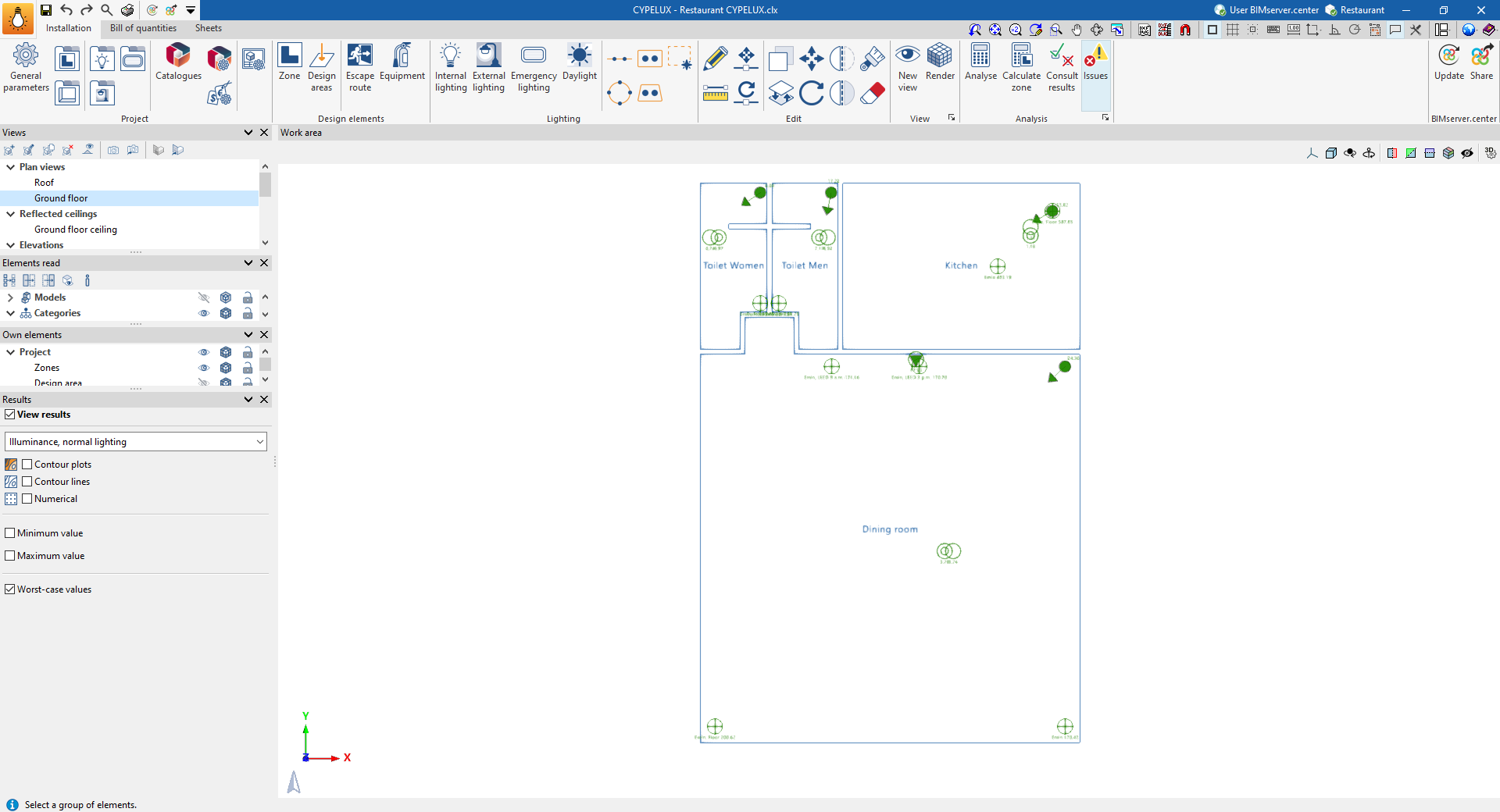

- Posición de los valores pésimos
- Curvas fotométricas
Curvas en los dos planos fotométricos de las luminarias empleadas en la obra.
Planos en formato DWG, DXF o PDF
El programa genera planos detallados de la instalación de alumbrado.
El programa permite imprimir directamente los planos de la obra en cualquier periférico gráfico que tenga configurado en su ordenador, o bien crear ficheros DWG, DXF o PDF.
La edición de cada plano permite configurar las siguientes opciones, donde se pueden seleccionar los elementos que aparecerán en el mismo (tipos de luminarias, vías de evacuación, equipamiento, etc.):
- Escala
- Referencia del plano
- Con luminarias interiores (opcional)
- Con luminarias exteriores (opcional)
- Con vías de evacuación (opcional)
- Con equipamiento (opcional)
- Con posición de los valores pésimos (opcional)
- Con plantilla DXF (opcional)
- Detalles
Los planos se pueden obtener mediante la opción específica de la parte superior izquierda de la interfaz o mediante la opción "Planos" del menú "Archivo" .

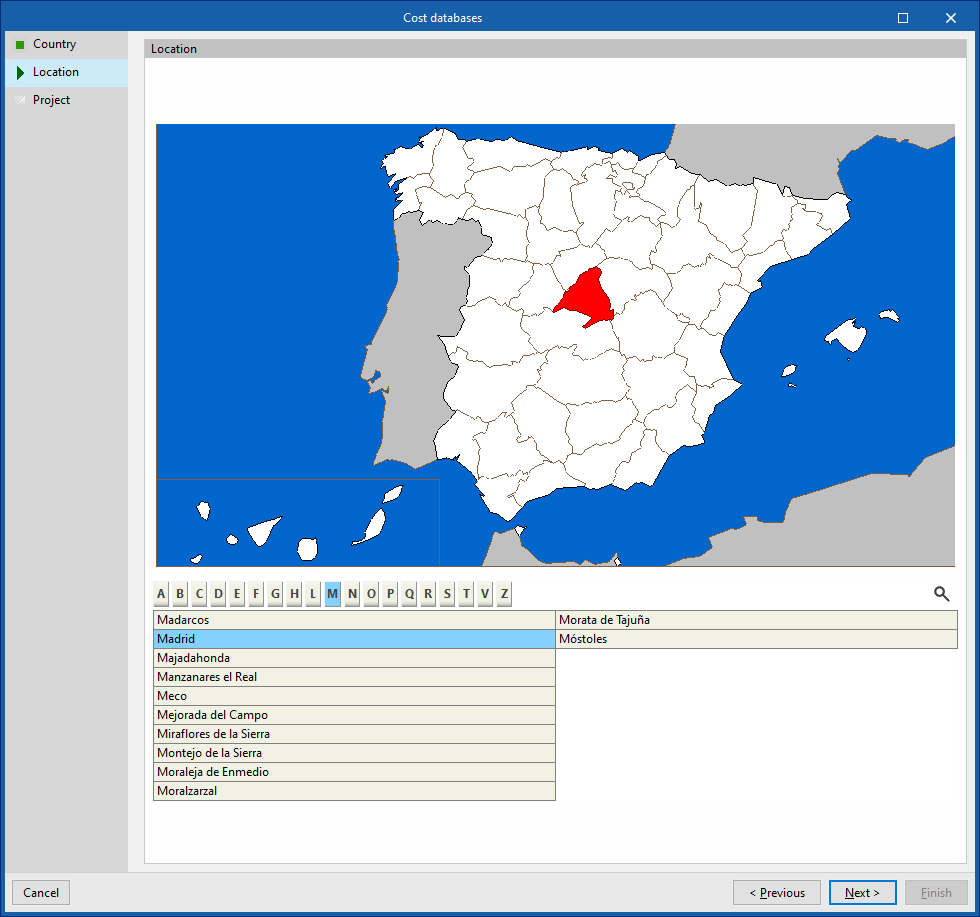

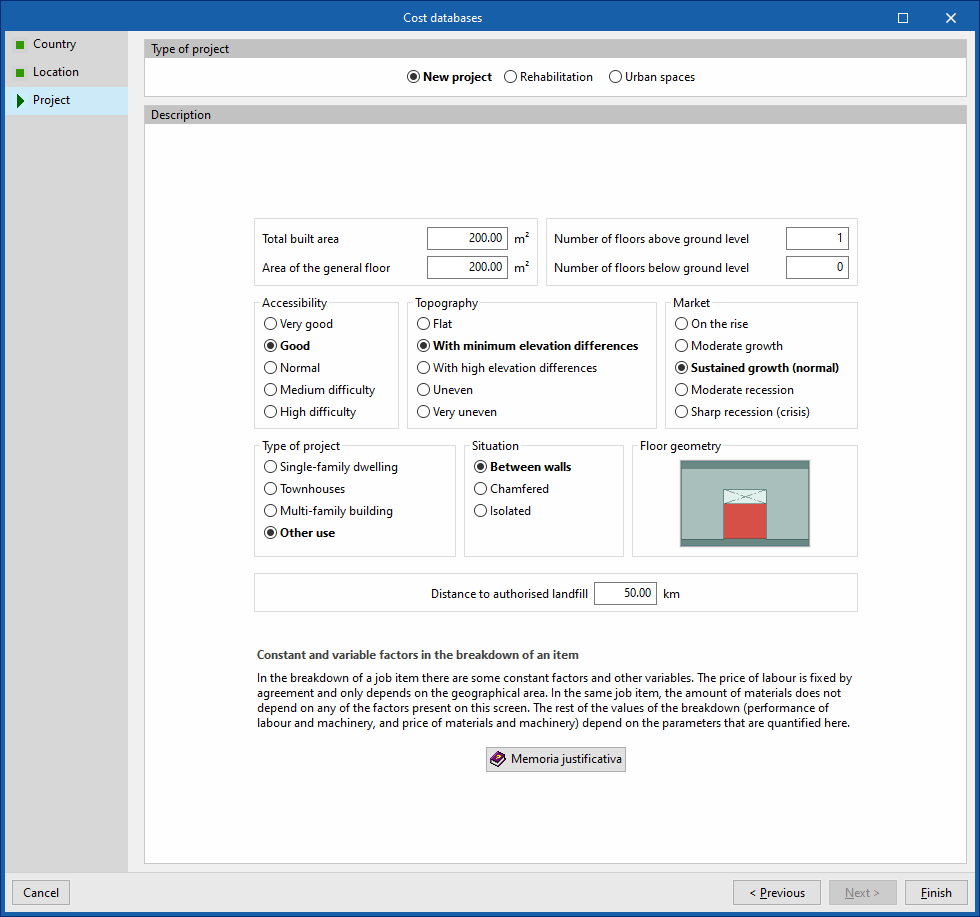

Exportación a FIEBDC-3
Desde el menú "Archivo", al acceder a "Exportar" y, posteriormente, a la ventana "Exportar en formato BC3", el programa genera un fichero con la medición de los materiales empleados en la instalación de alumbrado en formato FIEBDC-3 (BC3) que puede ser importado por programas de medición y presupuesto, como Arquímedes.
Integración en la plataforma BIMserver.center
Muchos de los programas de CYPE están conectados a la plataforma BIMserver.center y permiten el trabajo colaborativo a través del intercambio de archivos en formatos basados en estándares abiertos.
Cabe recordar que para trabajar en BIMserver.center el usuario puede registrarse gratuitamente en la plataforma y crear un perfil.
Cuando se accede a un programa conectado a la plataforma, este es capaz de establecer la conexión con un proyecto en BIMserver.center. De esta forma, los archivos de los proyectos desarrollados colaborativamente en BIMserver.center se mantienen actualizados.
![](https://info.cype.com/wp-content/uploads/2023/01/poweredby-bsc-4.png)
Opciones disponibles en CYPELUX
En el bloque “BIMserver.center" de la barra de herramientas principal se encuentran las funcionalidades necesarias para utilizar el programa junto a otras herramientas de BIMserver.center:
![](https://info.cype.com/wp-content/uploads/2024/07/en-2025b-cypelux-bimservercenter-00.png)
Actualizar
Actualiza la información contenida en los modelos importados previamente al proyecto o importa nuevos modelos si se desea. La importación de plantas y recintos se realiza con el fichero marcado como "Iniciador".
En el proceso de actualización, al igual que en el proceso de creación de una obra nueva, es posible realizar la lectura e importación de los planos de planta y de los tipos espacios del modelo BIM.
De esta forma, el programa genera los plantas y/o los recintos automáticamente o los actualiza en función de los últimos cambios.
Compartir
Exporta la información de la instalación desarrollada con el programa a BIMserver.center para compartirla con otros usuarios.
Durante el proceso de exportación se puede definir la información relacionada con el archivo IFC a exportar y seleccionar los ficheros adicionales que se desea compartir:
- Nombre
- Descripción
- Ficheros adicionales
- Medición (opcional)
- Anejo de cálculo (opcional)
- Listados (opcional)
- Planos DXF /DWG (opcional)
Licencias y módulos compatibles
CYPELUX no requiere ningún tipo de licencia para utilizarse y realizar los cálculos, excepto si se importan los siguientes requisitos normativos nacionales o internacionales en los "Parámetros generales" del proyecto:
- Europa
- EN 12464-1. Requiere el módulo ILT: "Comprobación de alumbrado interior según la norma EN 12464-1".
- España
- EN 12464-1. Requiere el módulo ILT: "Comprobación de alumbrado interior según la norma EN 12464-1".
- CTE DB-HE 3. Requiere el módulo HE3: "Cumplimiento CTE DB-HE3: Eficiencia energética de las instalaciones de iluminación".
- CTE DB-SUA 4. Requiere el módulo SU4: "Cumplimiento CTE DB-SUA 4: Seguridad frente al riesgo causado por iluminación inadecuada".
- Portugal
- EN 12464-1. Requiere el módulo ILT: "Comprobación de alumbrado interior según la norma EN 12464-1".
- SCE. Requiere el módulo RIP: "Regulamento de Desempenho Energético dos Edifícios de Comércio e Serviços. Sistemas de iluminação".
La verificación del cumplimiento de estos requisitos según las diferentes normativas nacionales e internacionales es equivalente a la realizada en otros programas de CYPE que también requieren sus correspondientes permisos en la licencia de uso: CYPELUX CTE (España), CYPELUX SCE (Portugal) y CYPELUX EN (Europa/internacional).
En España, CYPECAD MEP también permite realizar el cálculo del CTE DB-HE 3 y del CTE DB-SUA 4 utilizando los permisos correspondientes y compartidos con CYPELUX.
