Solapa "Modelo 3D"
Modelado arquitectónico en la solapa "Modelo 3D"

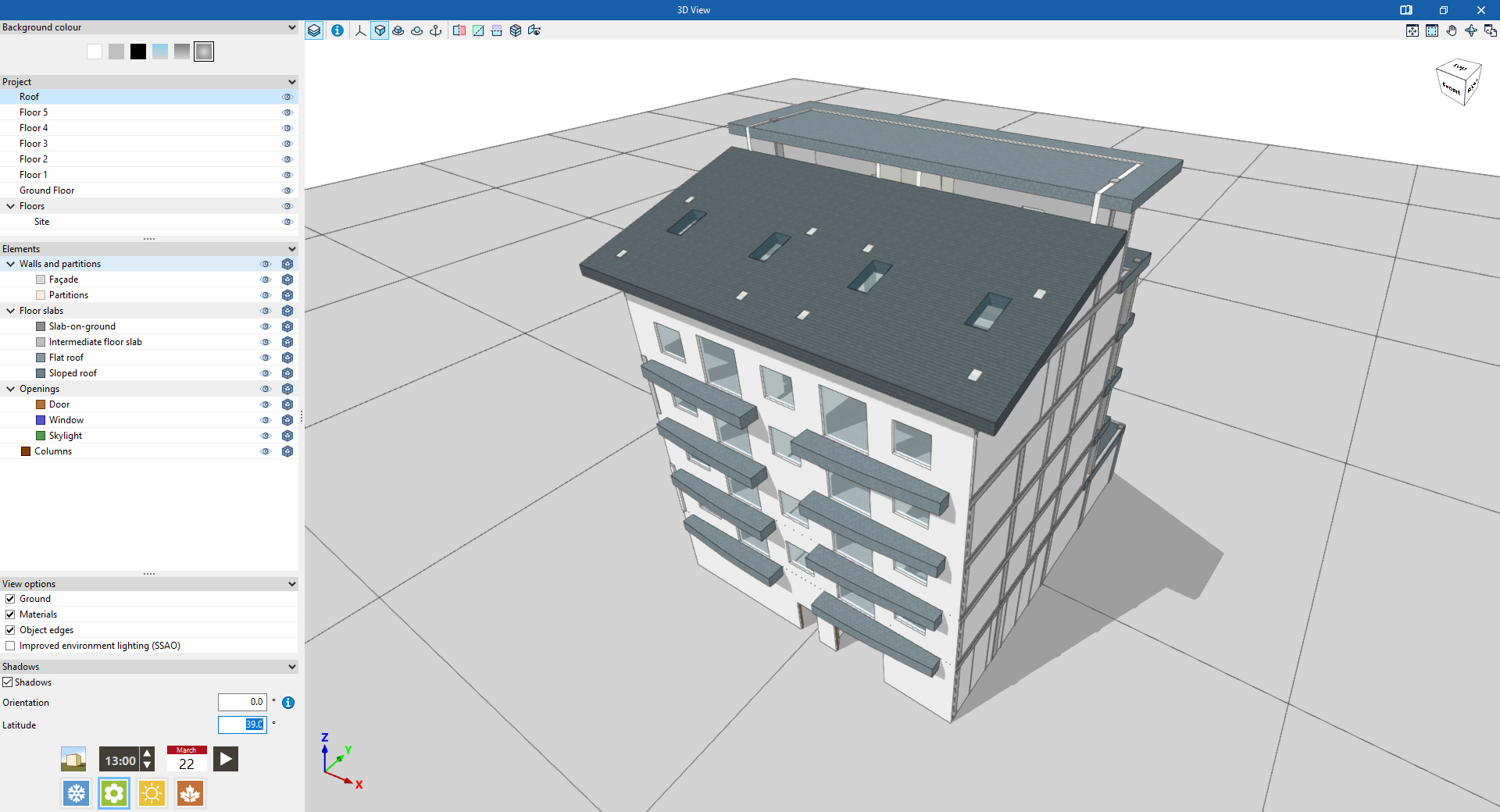

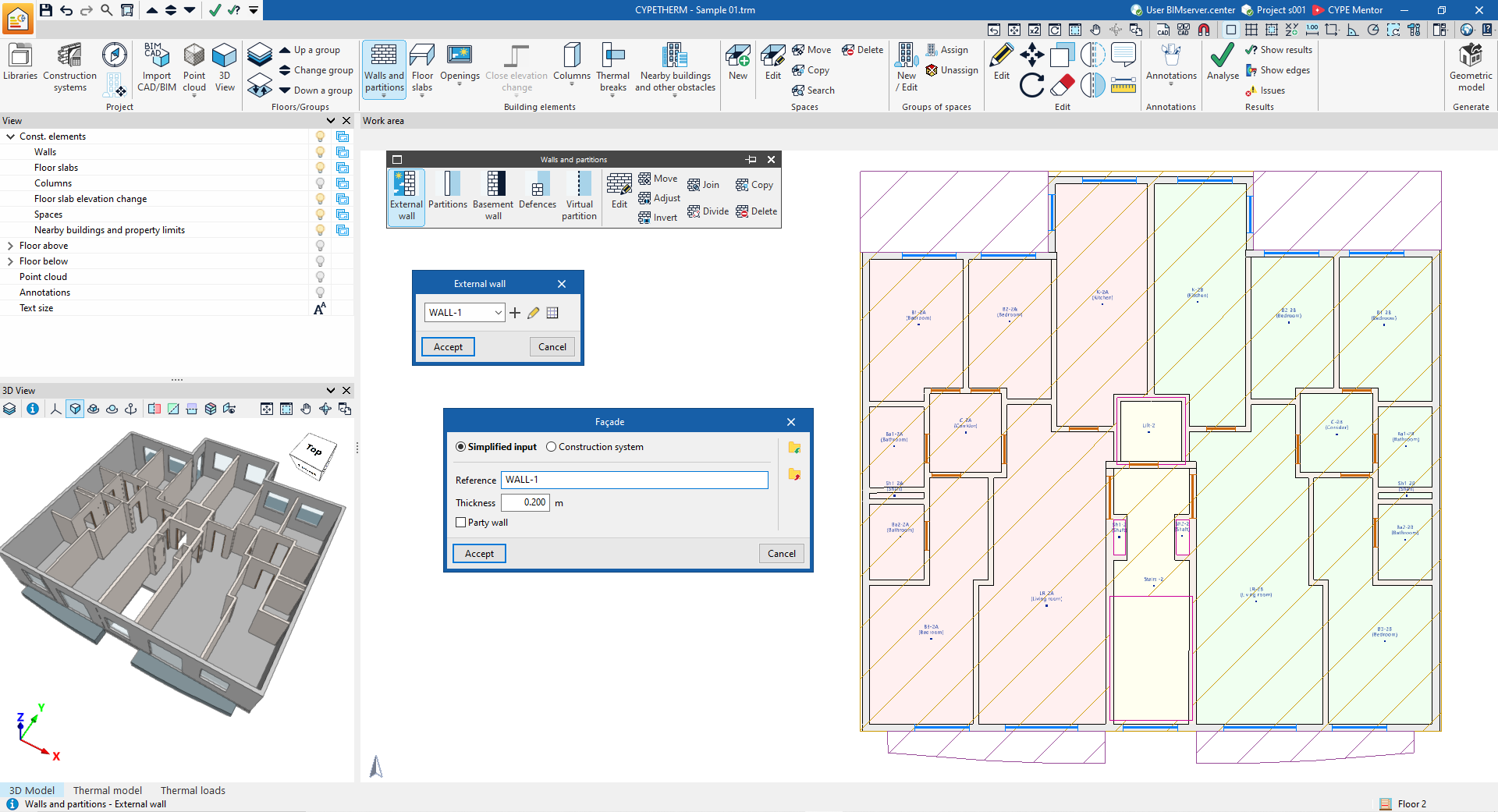

La definición de la geometría del edificio puede realizarse directamente en el programa utilizando las herramientas de la solapa "Modelo 3D", situada en la parte inferior de la interfaz general del programa.
Esta solapa permite la configuración del proyecto y de las plantas o grupos, la introducción de los elementos constructivos (muros y particiones, forjados, huecos, etc.) y de los recintos, y la definición de los grupos de recintos del edificio desde cero, junto a los edificios próximos y otros obstáculos, en un entorno de trabajo idéntico al del programa independiente IFC Builder.
Además de la geometría arquitectónica, es posible definir aquí también las soluciones constructivas asociadas a las diferentes tipologías de los elementos introducidos.
De forma adicional, en esta pestaña se pueden importar ficheros IFC mediante un asistente específico que permite la generación automática de elementos del modelo 3D.
Se puede encontrar más información sobre las opciones y prestaciones de este entorno en la página de información detallada de IFC Builder.
| Nota: |
|---|
| Si se ha diseñado el modelo en un programa externo y se ha importado en CYPETHERM marcando la opción "Importación del modelo térmico desde el proyecto" en el proceso de creación de una obra nueva, la solapa "Modelo 3D" no aparecerá, ya que no será necesario utilizar sus funcionalidades. El programa mostrará únicamente las demás solapas. |
Generación del modelo térmico a partir del modelo 3D

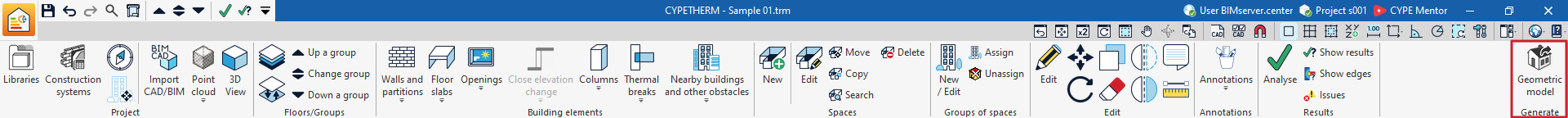

Una vez completado el modelo del edificio en la solapa "Modelo 3D", se puede utilizar la opción "Modelo geométrico" del bloque "Generar" de la barra de herramientas superior para generar el "Modelo térmico" del edificio y pasar a la pestaña "Edificio", que permite continuar el trabajo.
Al utilizar esta opción, en primer lugar el programa pregunta al usuario si desea generar el modelo geométrico para todas las solapas de cálculo incluidas en la aplicación. En caso afirmativo, después abre la ventana "Actualizar el modelo BIM", con las siguientes opciones:
- Opciones
- Directorio para búsqueda de tipologías (opcional)
Permite indicar un directorio donde se alojen los ficheros con la definición de las tipologías de los elementos del modelo, en caso de que existan por haberse definido y exportado previamente. - Conservar las tipologías definidas previamente en el modelo térmico (opcional)
- Conservar la zonificación definida previamente en el modelo térmico (opcional)
- Directorio para búsqueda de tipologías (opcional)
- Datos del emplazamiento (si se ha seleccionado el tipo de proyecto "Cargas térmicas")
- Hemisferio Norte / Hemisferio Sur
Permite seleccionar el hemisferio donde se sitúa el proyecto. - Utilizar el emplazamiento del modelo BIM, si está definido (opcional)
Permite completar la generación de sombras sobre los elementos de la obra recogiendo la información de elementos del emplazamiento (como edificios próximos u obstáculos cercanos) que se encuentren definidos en el modelo BIM.
- Hemisferio Norte / Hemisferio Sur
