CYPETHERM

Catálogos

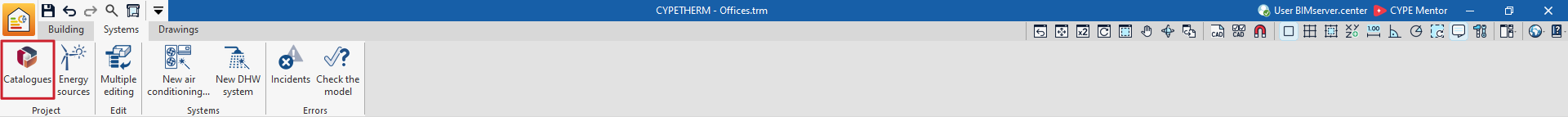

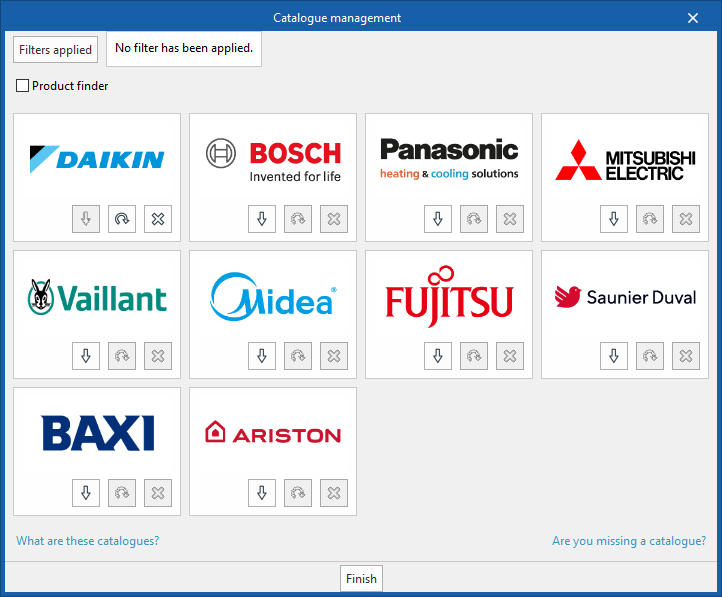

La opción "Catálogos" permite descargar catálogos de fabricantes utilizando la conexión con la base de datos Open BIM Database, facilitando la introducción de datos en el programa para el desarrollo del proyecto.

Al pulsar sobre esta opción se abre una ventana con los catálogos de fabricante disponibles.

Mediante la opción "Filtros aplicados" es posible aplicar filtros por "Categoría" de elemento (por ejemplo, bombas de calor, fancoils, recuperadores de calor, sistemas de aerotermia, equipos split o multisplit, o unidades para sistemas VRF), por "Idioma" y por "País", para mostrar únicamente los fabricantes que ofrecen catálogos de productos con estas características.

Para cada fabricante se muestran las siguientes opciones:

• Descargar
  Descarga el catálogo del fabricante. Los productos del catálogo estarán disponibles en el proyecto. En la ventana de descarga, se realiza la "Selección de catálogo" y, en su caso, se consulta el "Contenido" del catálogo seleccionado. También es necesario comprender y aceptar la "Declaración responsable", que indica que la exactitud de los datos de cálculo o la disponibilidad de los productos de estos catálogos no pueden garantizarse en su totalidad, por lo que siempre deberían utilizarse bajo la supervisión y responsabilidad del usuario.
• Actualizar
  Actualiza a la última versión el catálogo del fabricante seleccionado, borrando la versión descargada en el proyecto.
• Borrar
  Borra el catálogo del fabricante seleccionado. Los productos del catálogo dejarán de estar disponibles en el proyecto.

• (1) Sistemas de climatización (en el apartado específico "Sistemas de climatización", dentro de "Sistemas", en el árbol del panel "Proyecto").
  Son los equipos de producción centralizados y las unidades climatizadoras centralizadas que sirven a las unidades terminales o a otros sistemas de climatización. Junto con los equipos centralizados se definen también las características relevantes de la red de distribución del fluido de trabajo.

• (2) Unidades terminales (dentro del nivel de cada "Zona", en el apartado "Edificio", en el árbol del panel "Proyecto").
  Son los equipos que se encuentran en los recintos de cada zona y que entran en contacto con el aire de los mismos.

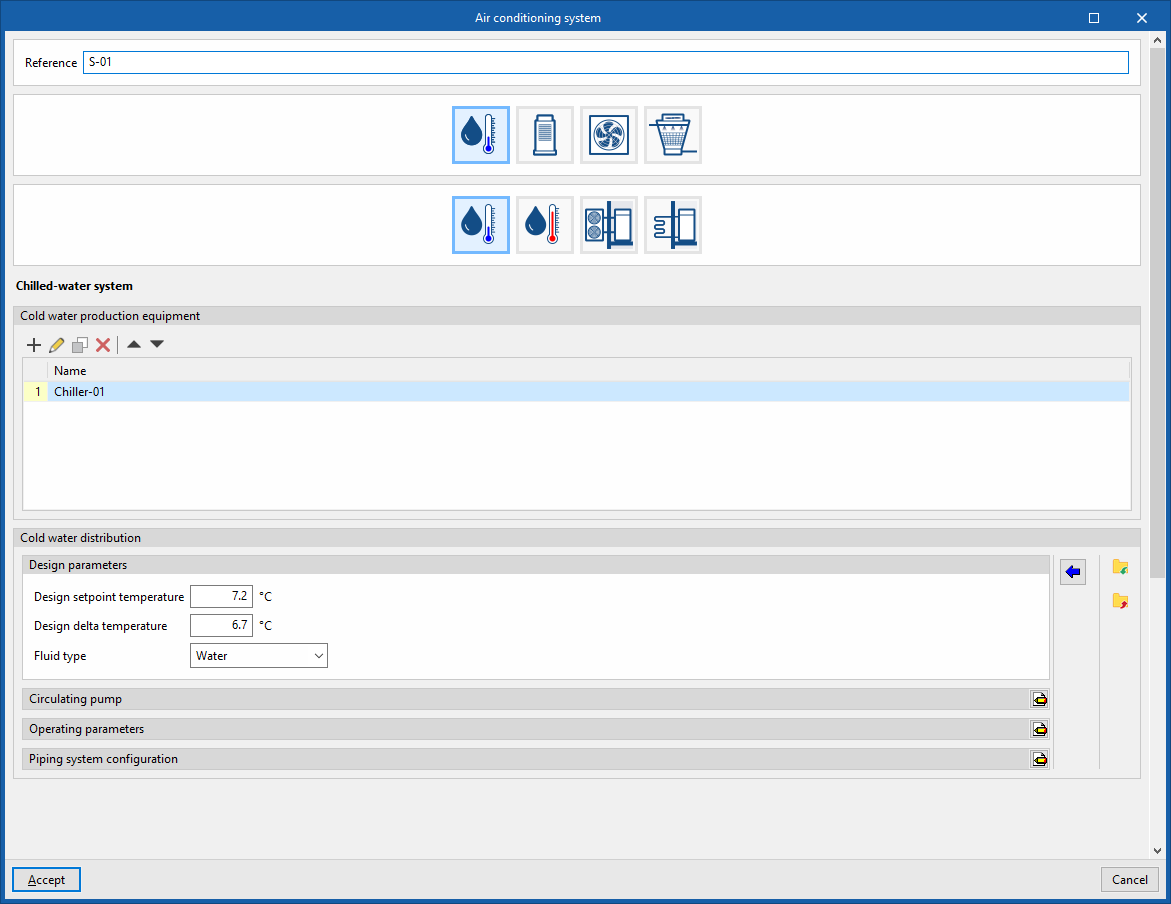

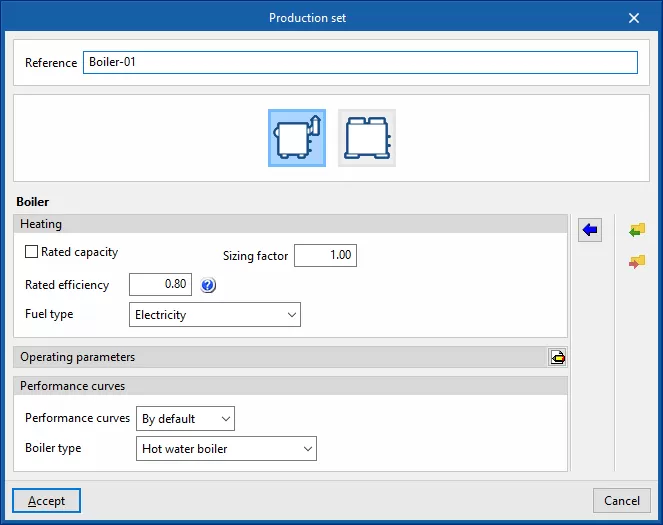

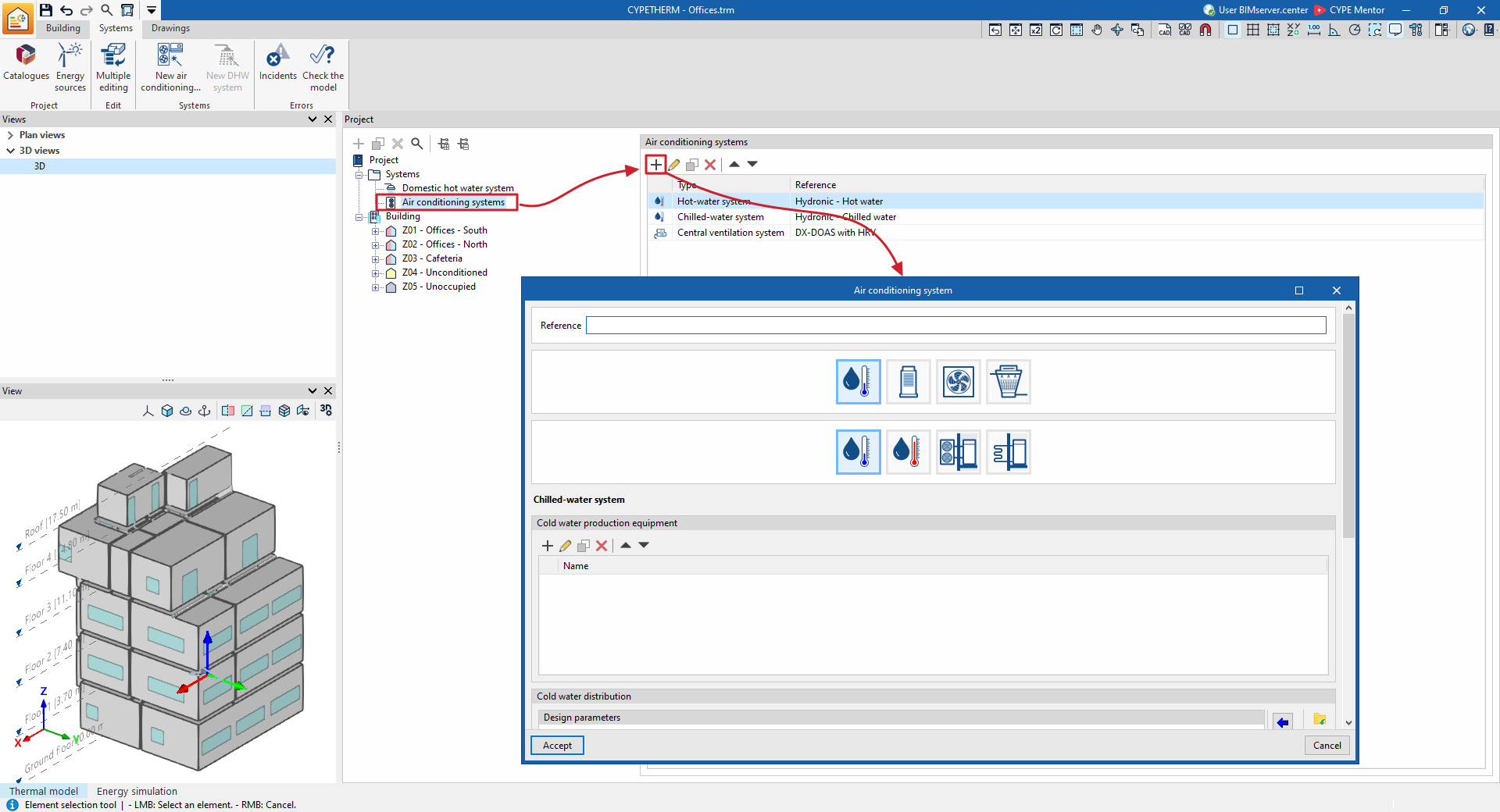

Para añadir manualmente un nuevo sistema de producción centralizado se debe seleccionar el nivel "Sistemas de climatización", dentro del apartado "Sistemas" del esquema en árbol del edificio del panel "Proyecto" (dentro de la pestaña "Sistemas"), y pulsar el botón "Añadir" de la barra de herramientas superior.

Así, aparece una ventana emergente en la que se selecciona el tipo de sistema de producción entre "Sistema de climatización por agua", "Sistema de expansión directa" (refrigerante), "Sistema de climatización por aire" o "Sistema de condensación por agua", además del subtipo, y se definen sus características.

• Sistemas de climatización por agua
  • Sistema de refrigeración por agua

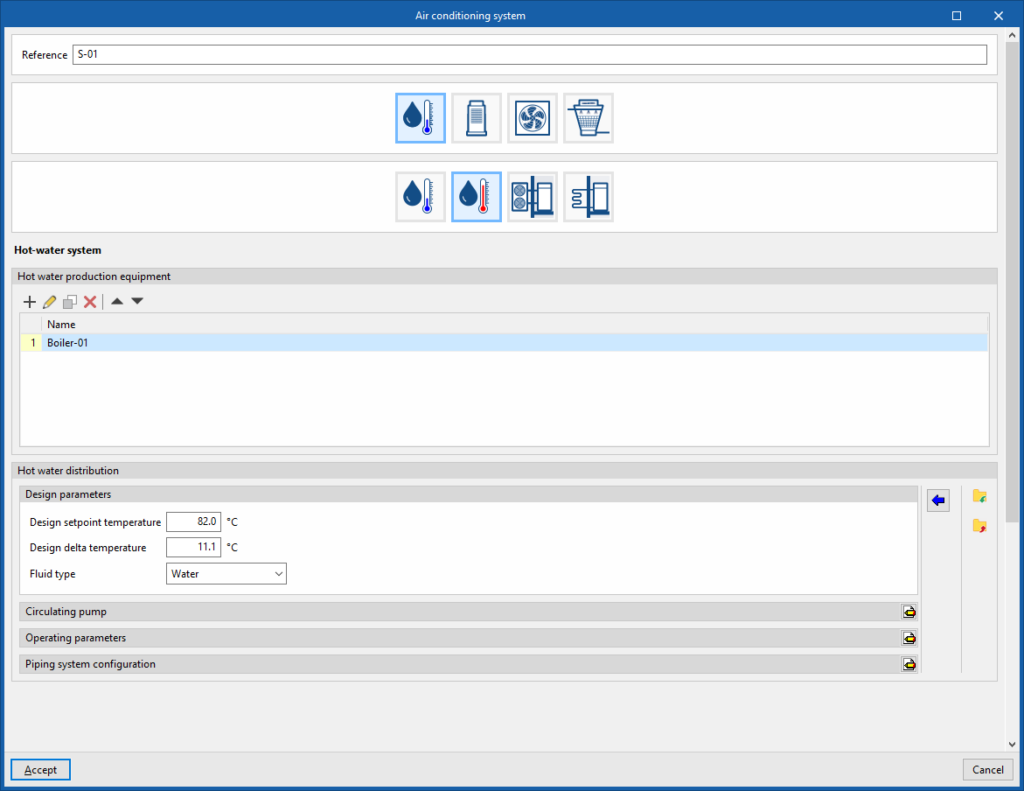

  • Sistema de calefacción por agua

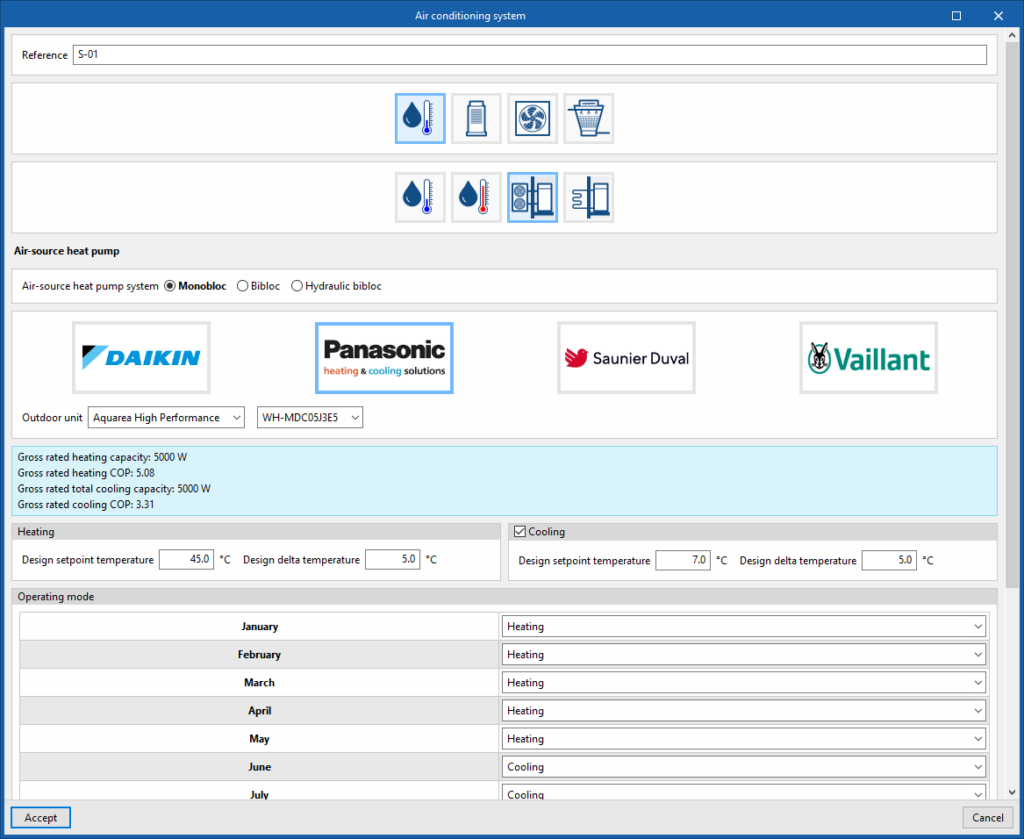

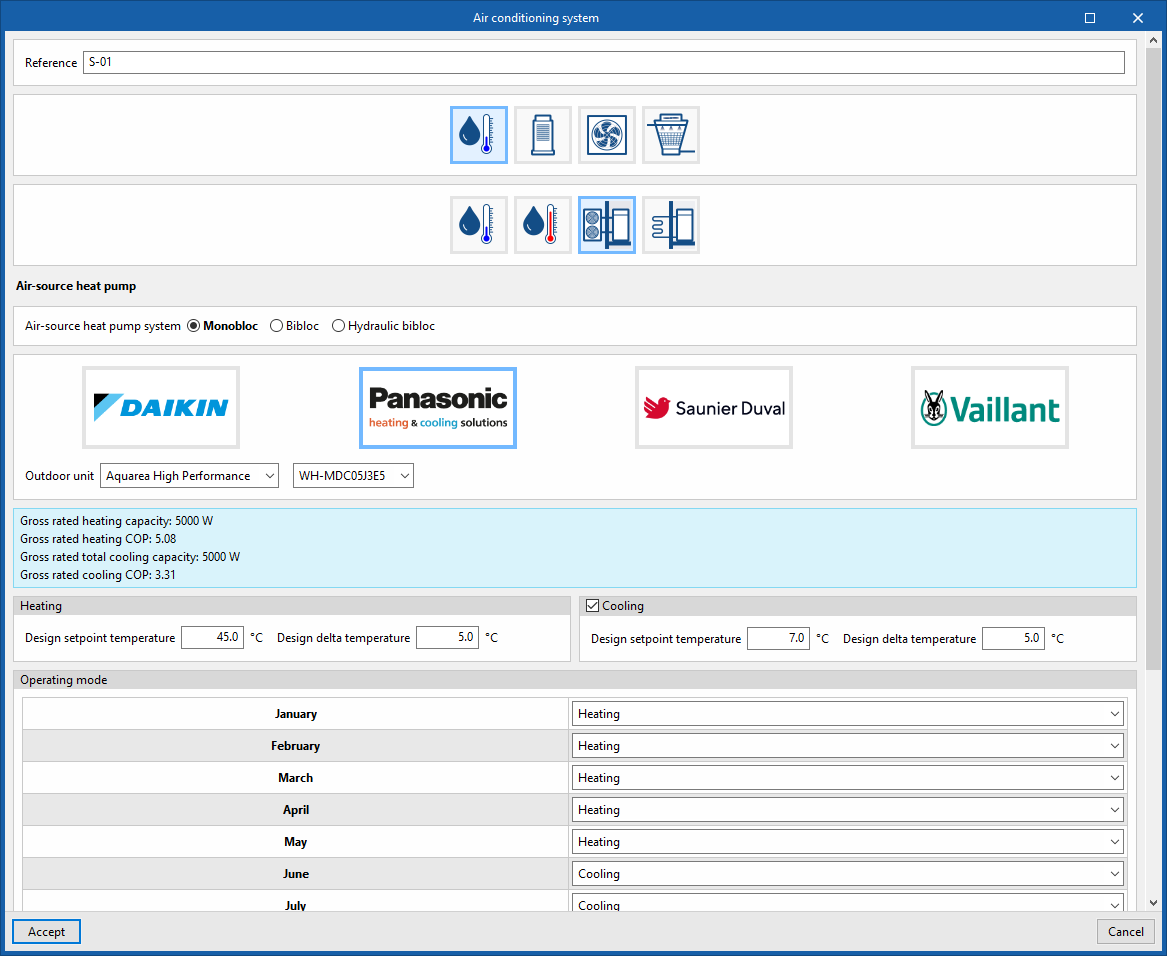

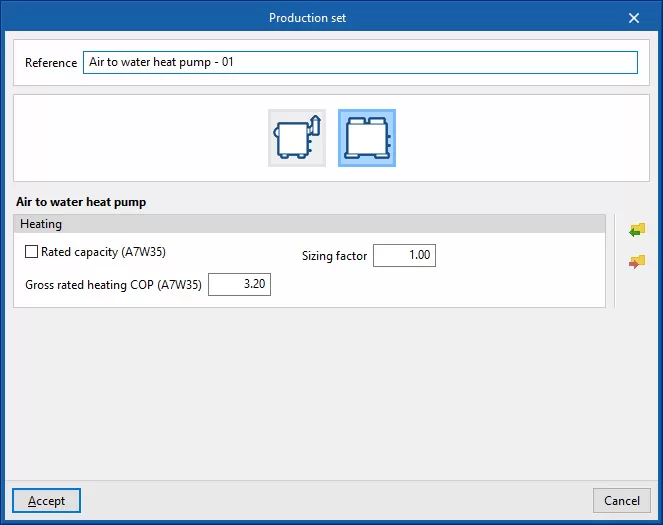

  • Sistema de aerotermia

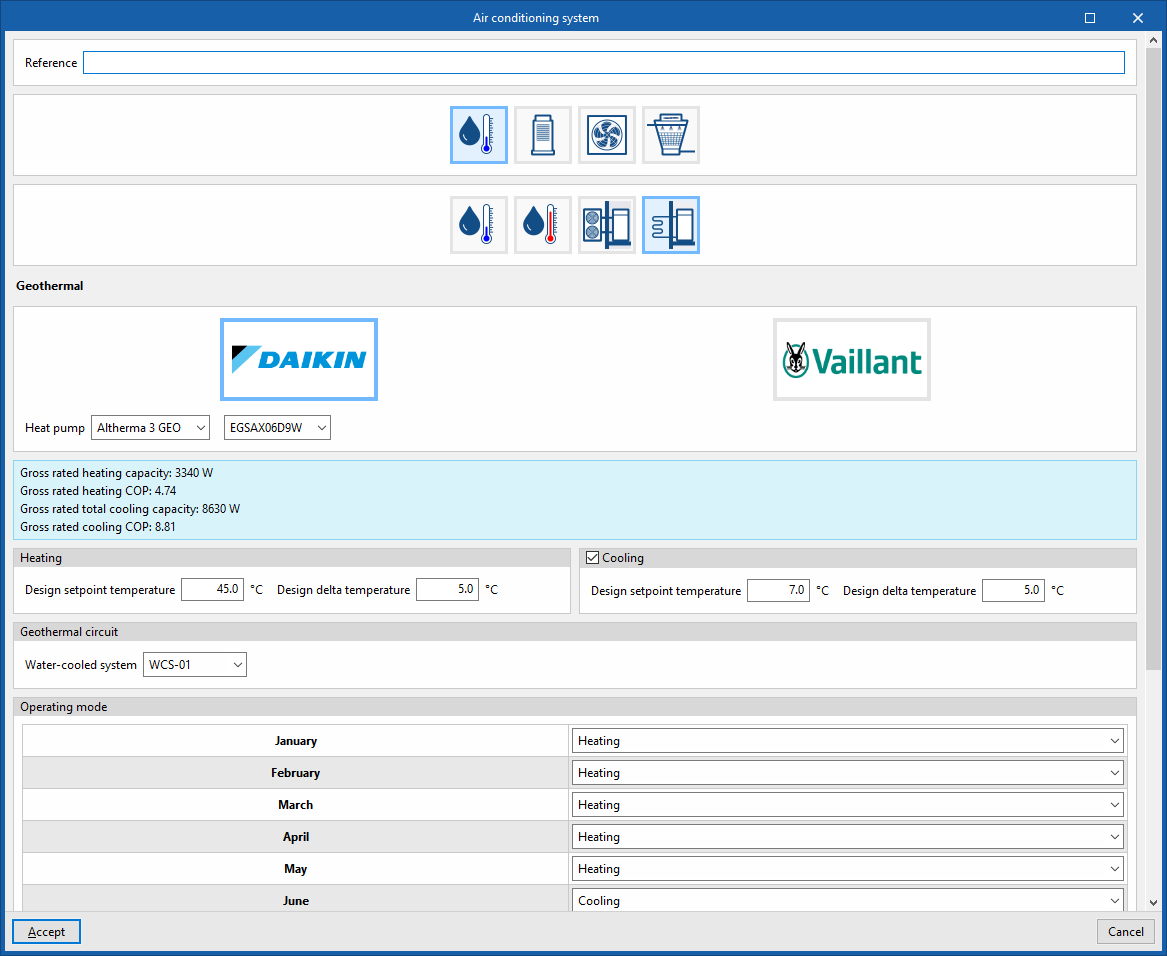

  • Bomba de calor geotérmica

• Sistemas de expansión directa

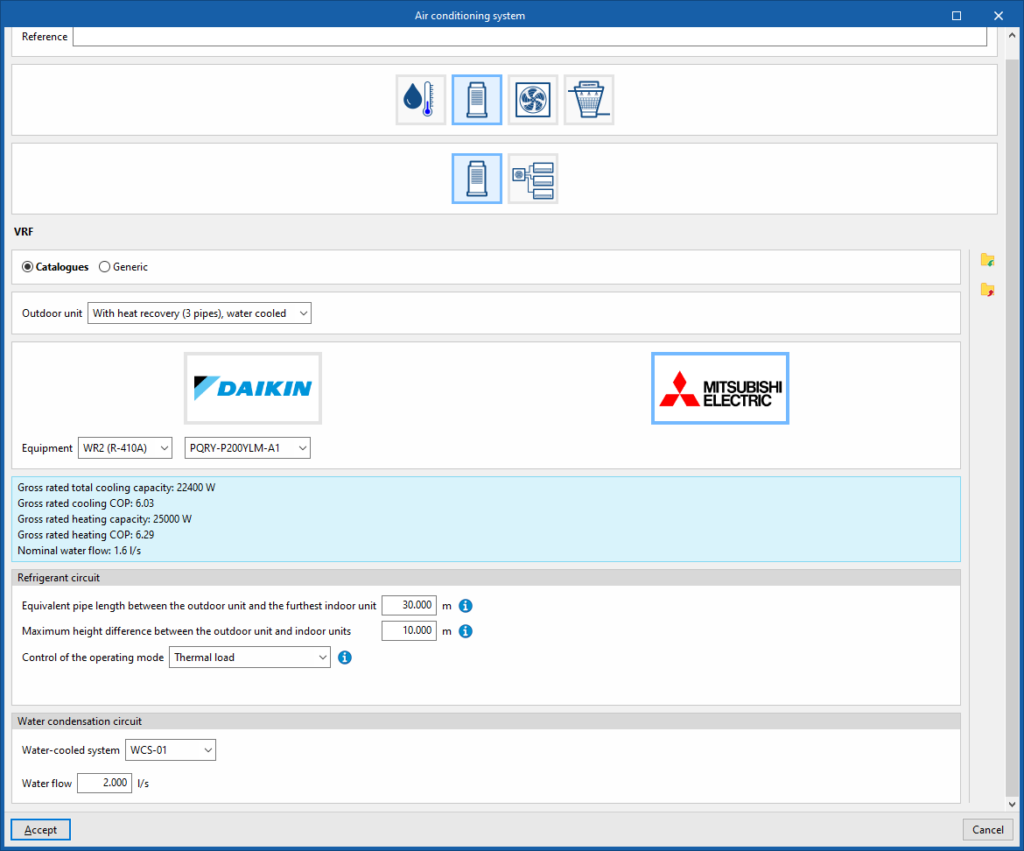

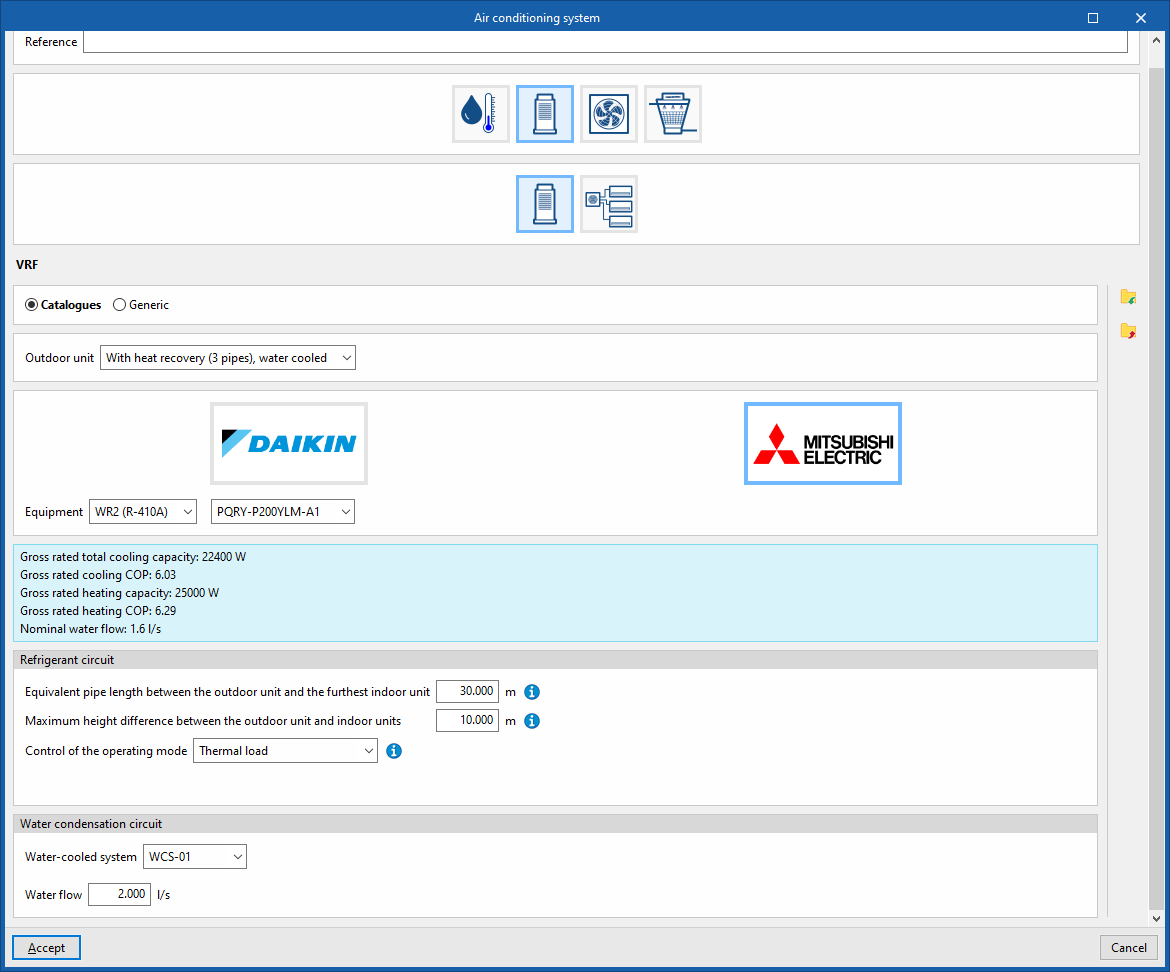

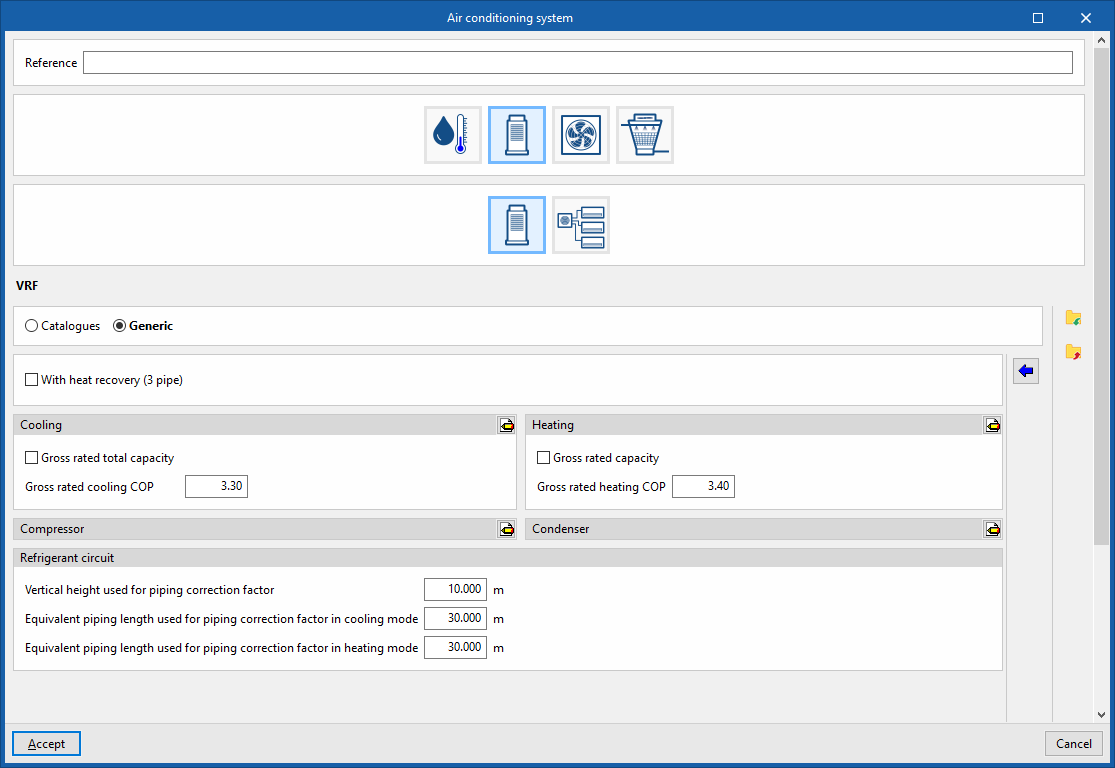

  • Caudal de refrigerante variable (VRF)

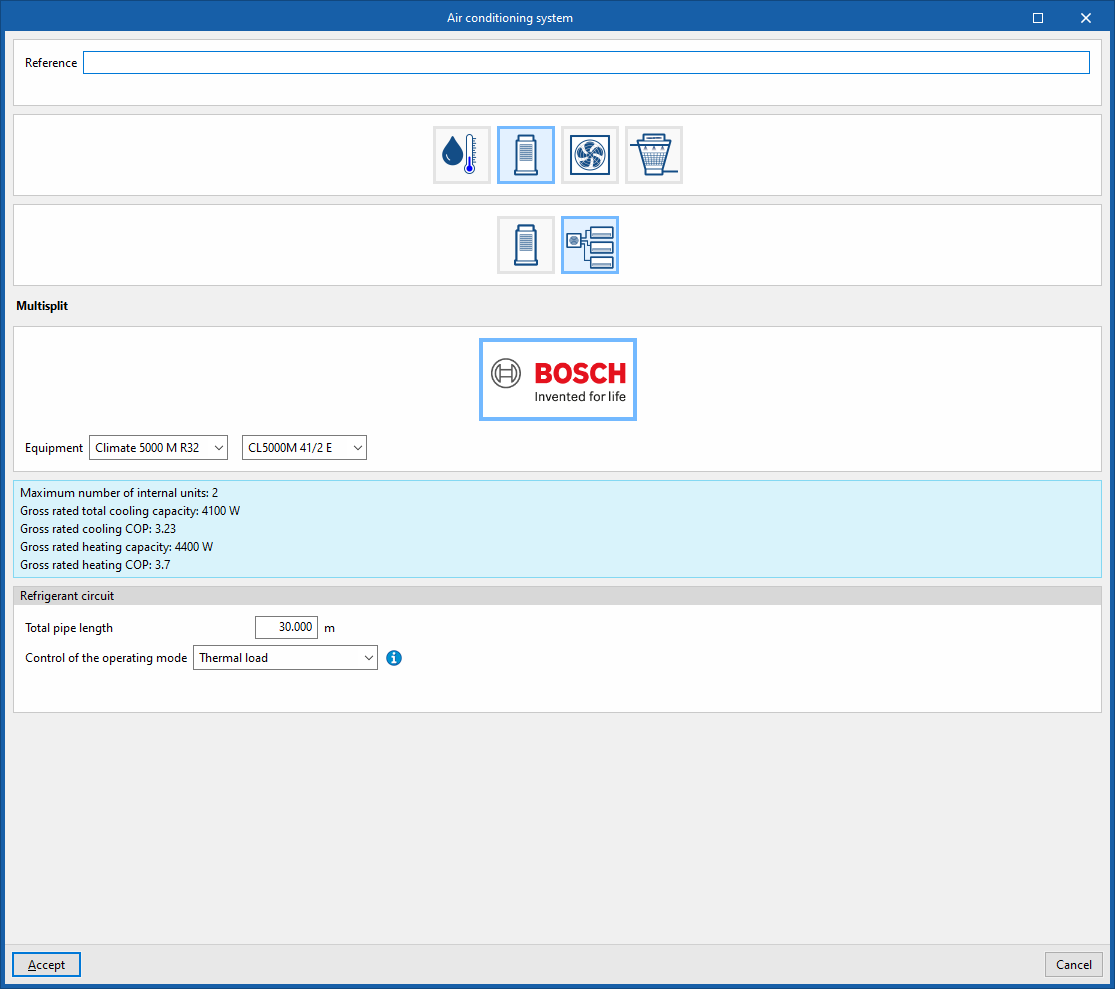

  • Multisplit

• Sistemas de climatización por aire

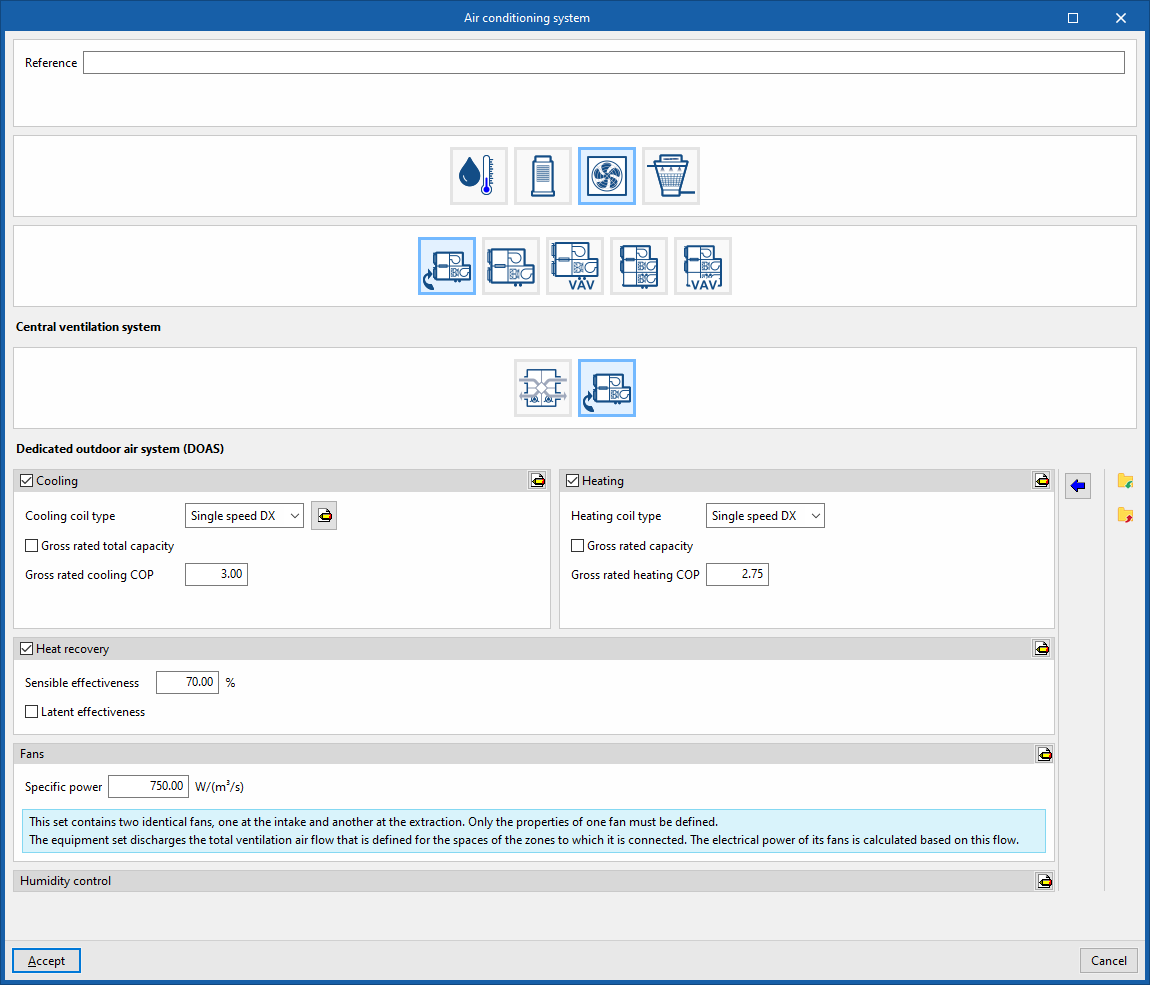

  • Sistema de ventilación centralizado

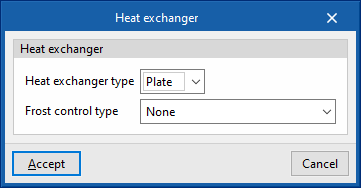

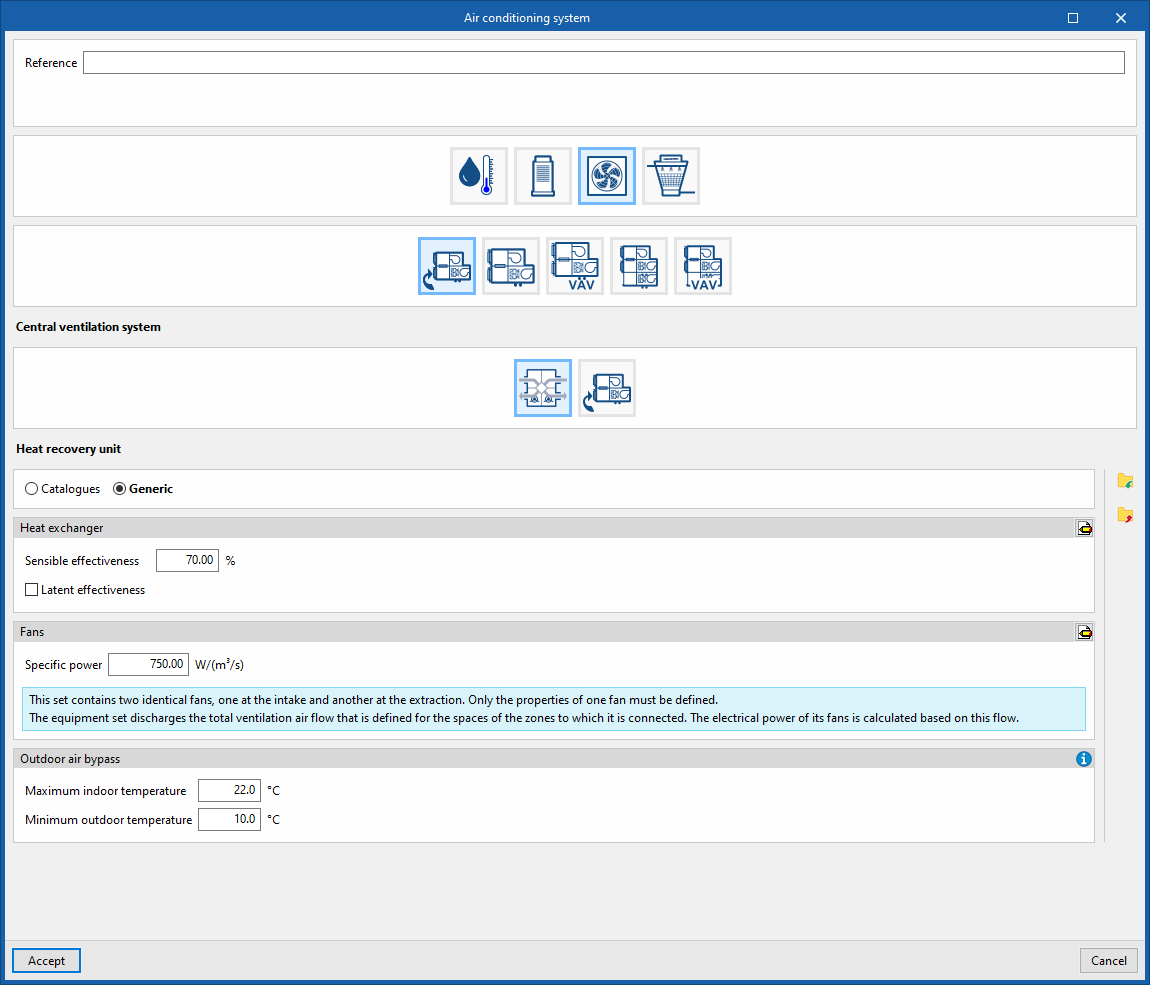

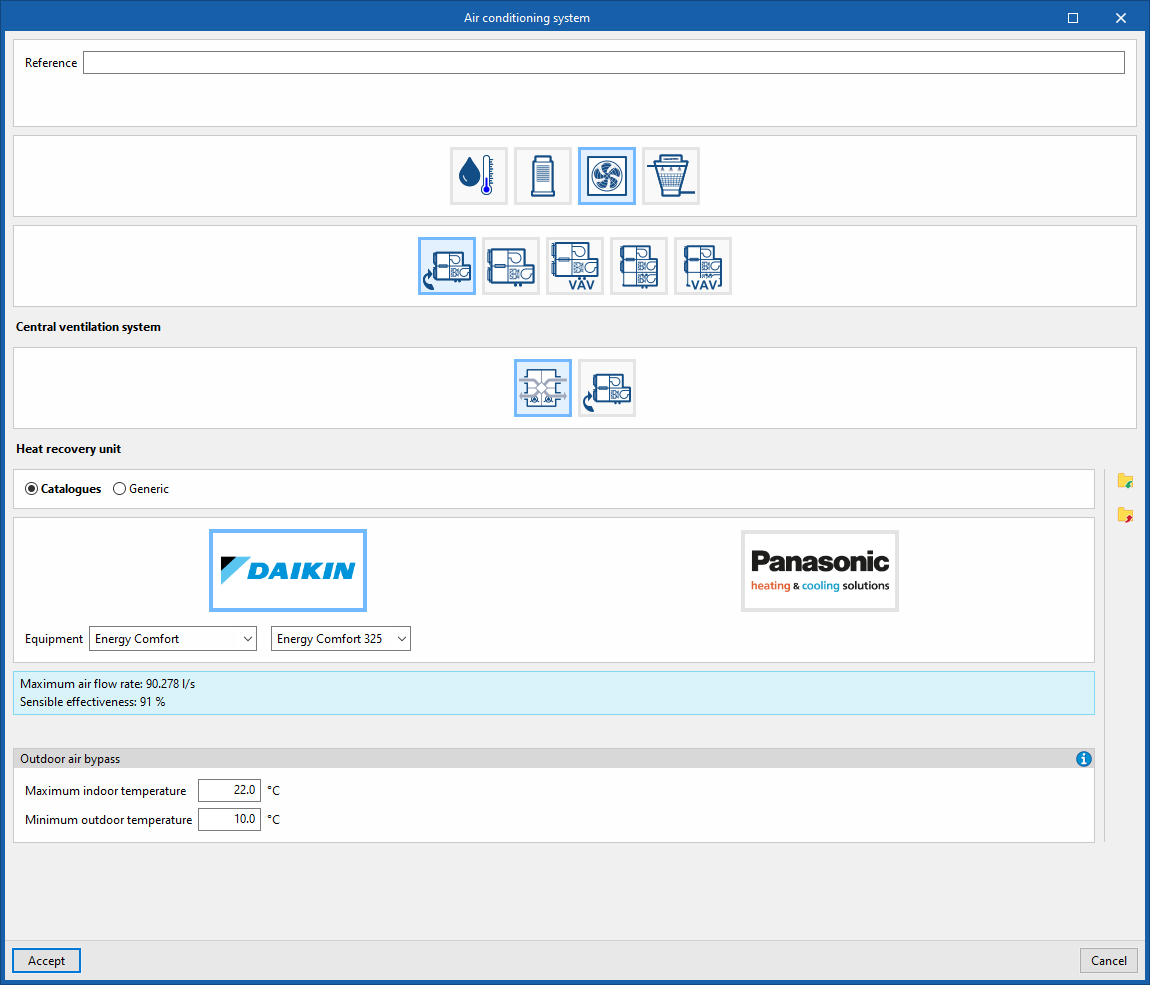

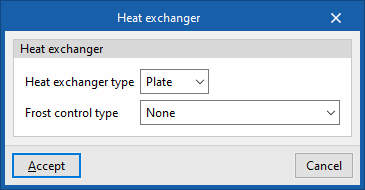

    • Recuperador de calor

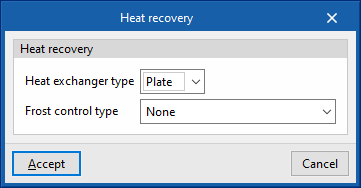

    • Climatizador de aire primario

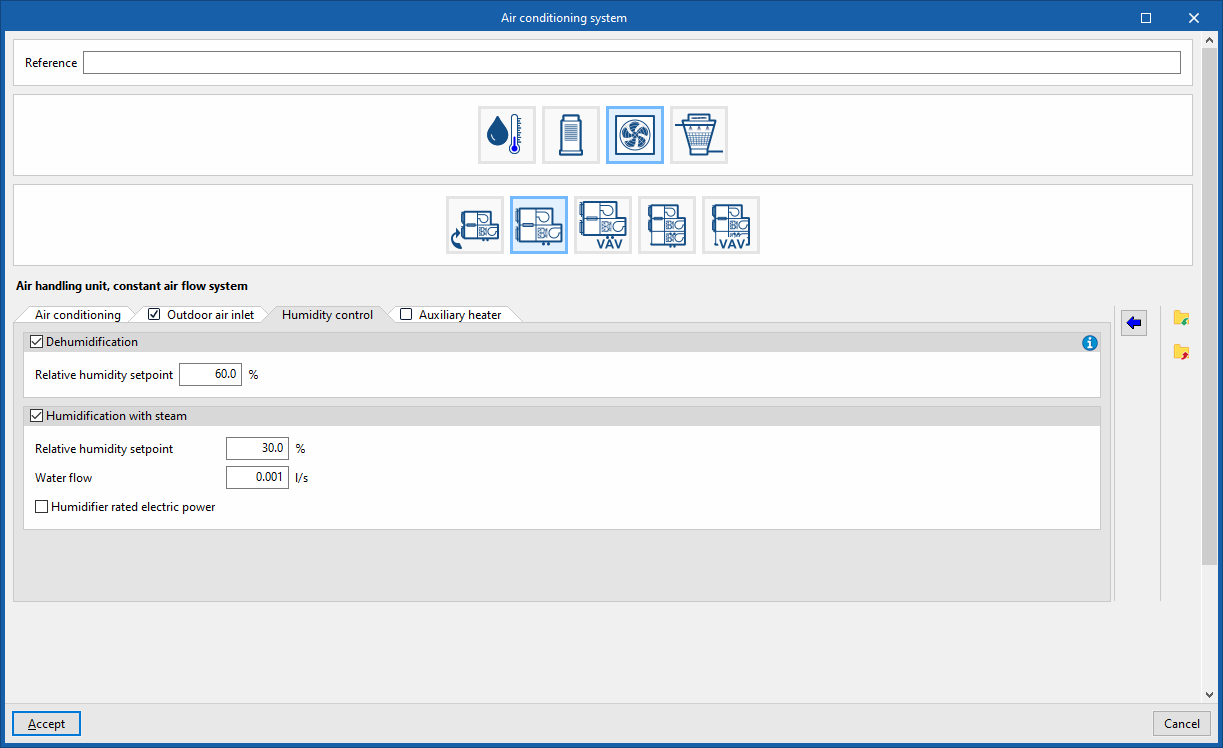

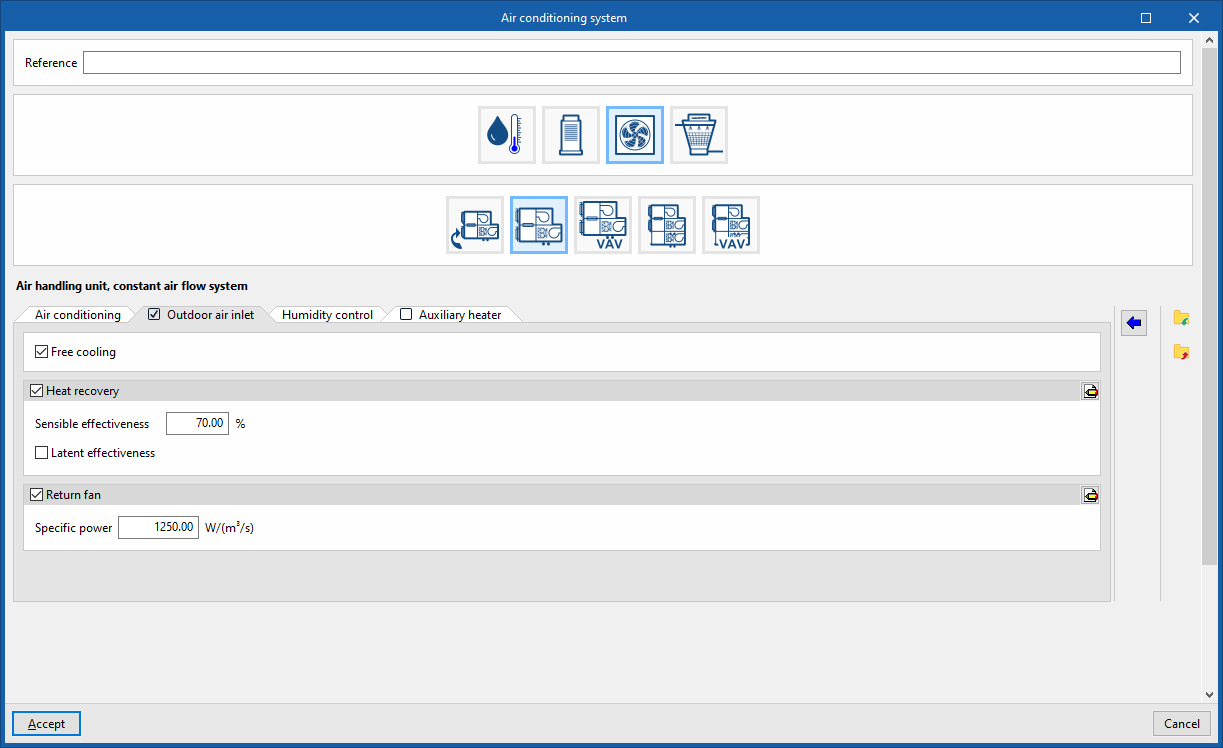

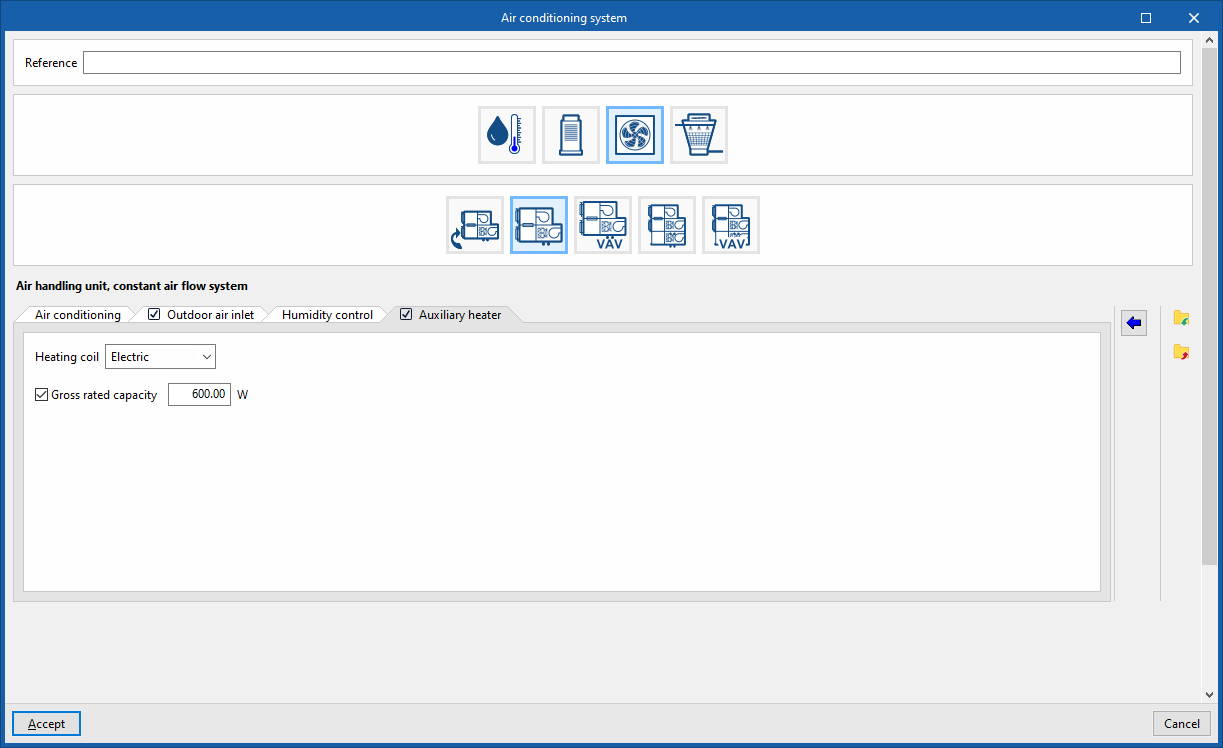

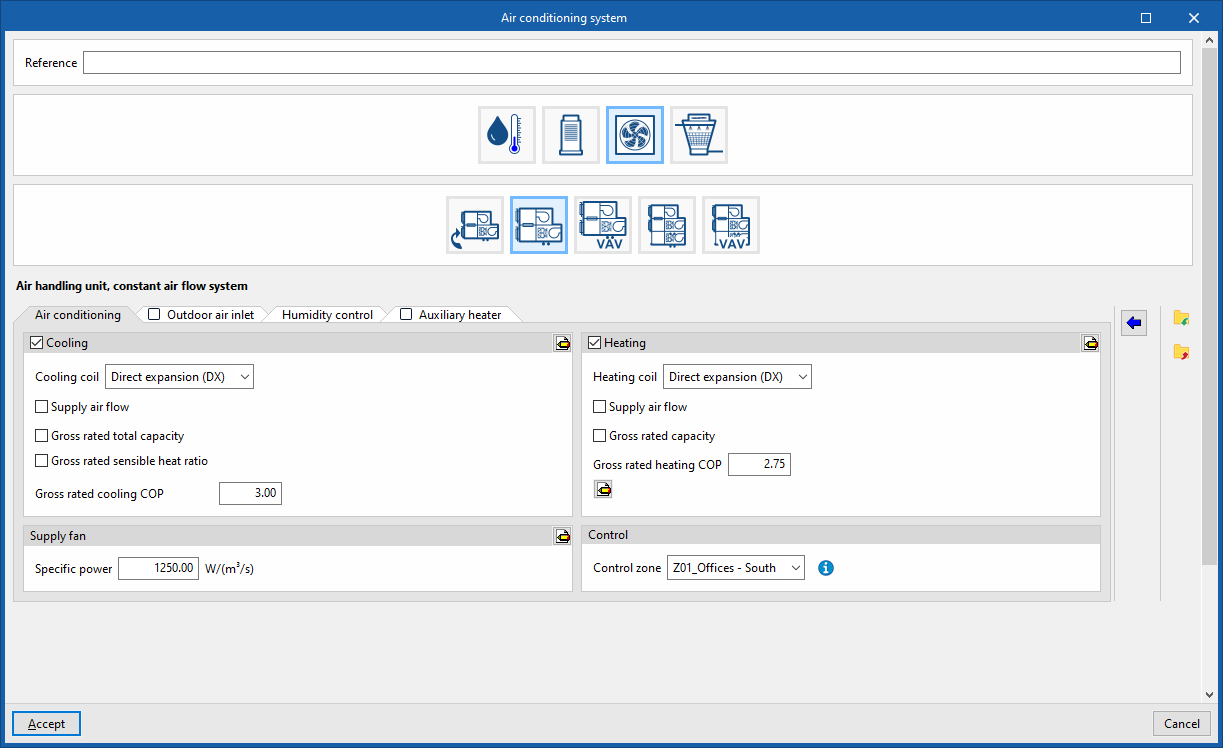

  • Unidad climatizadora, sistema todo aire de caudal constante

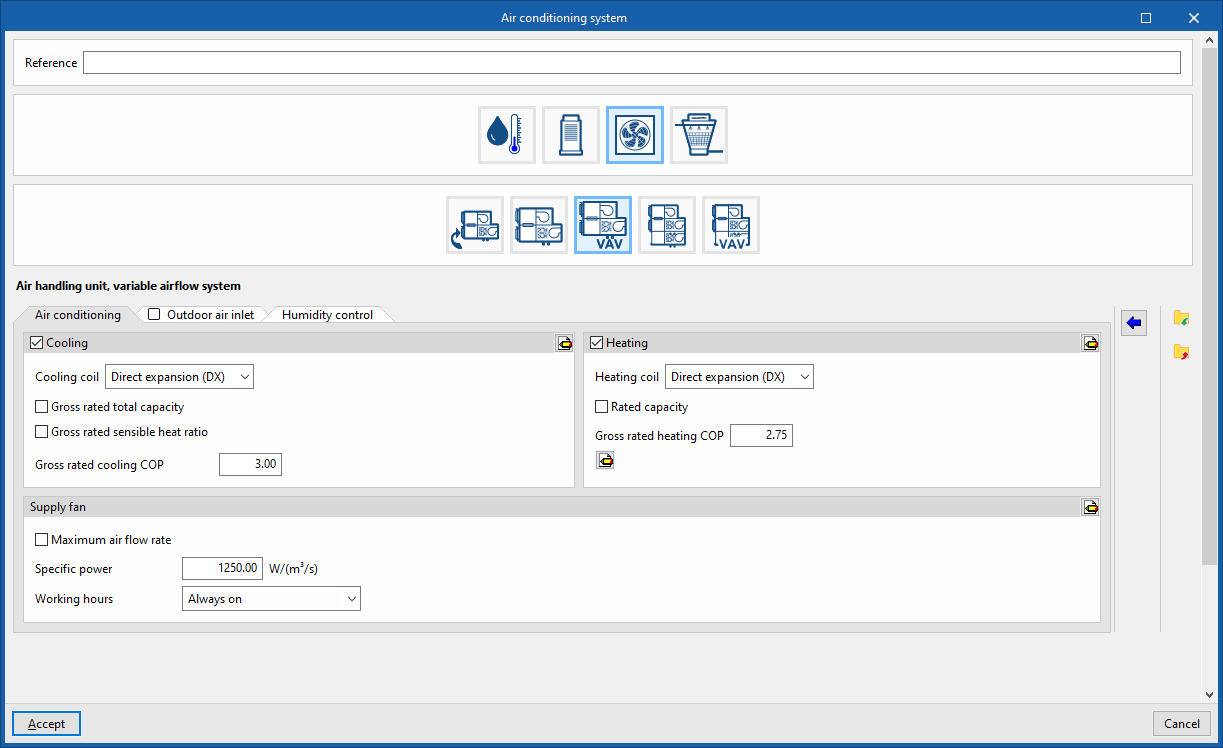

  • Unidad climatizadora, sistema todo aire de caudal variable

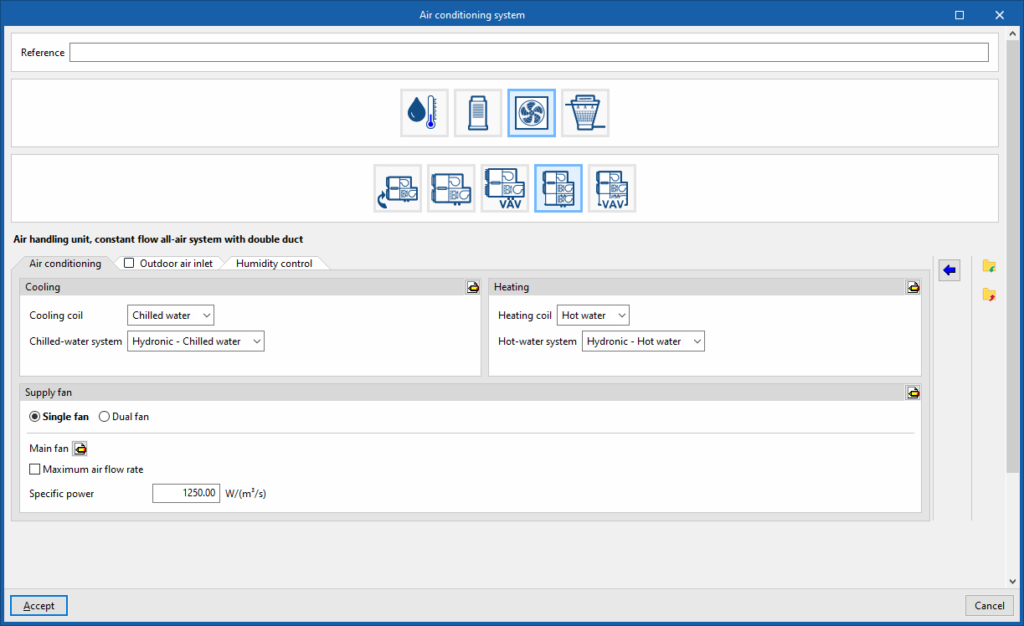

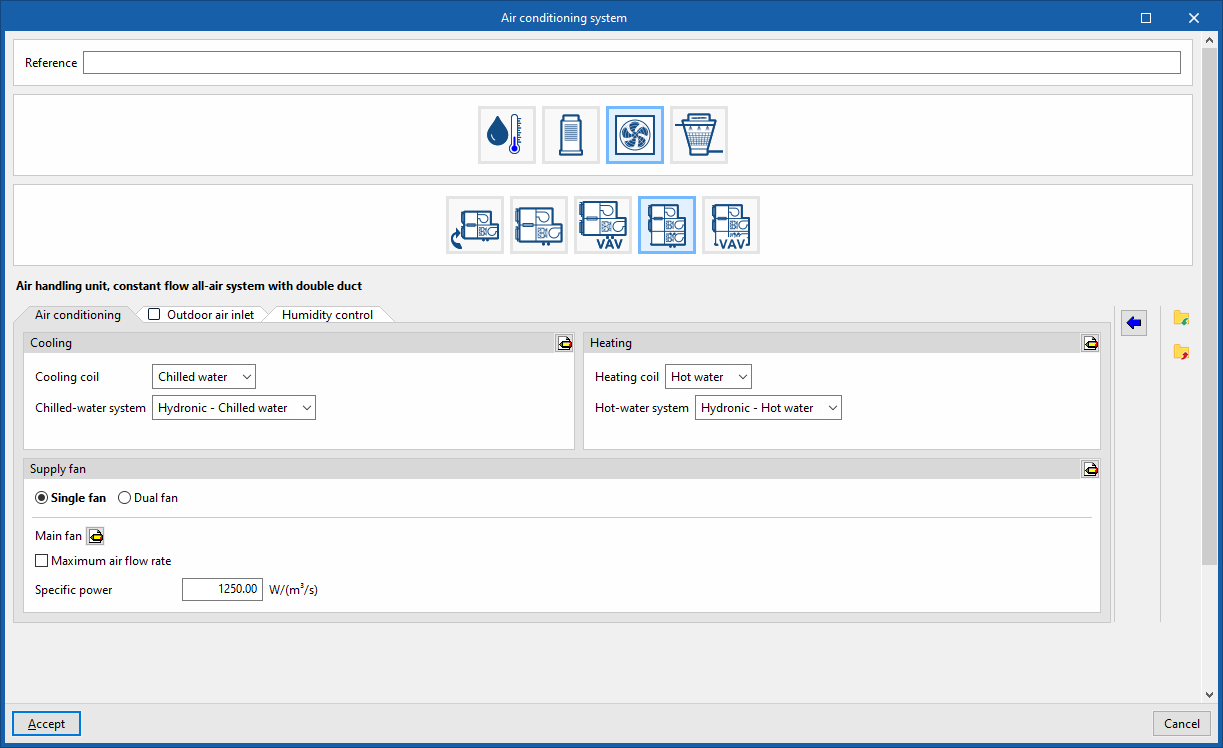

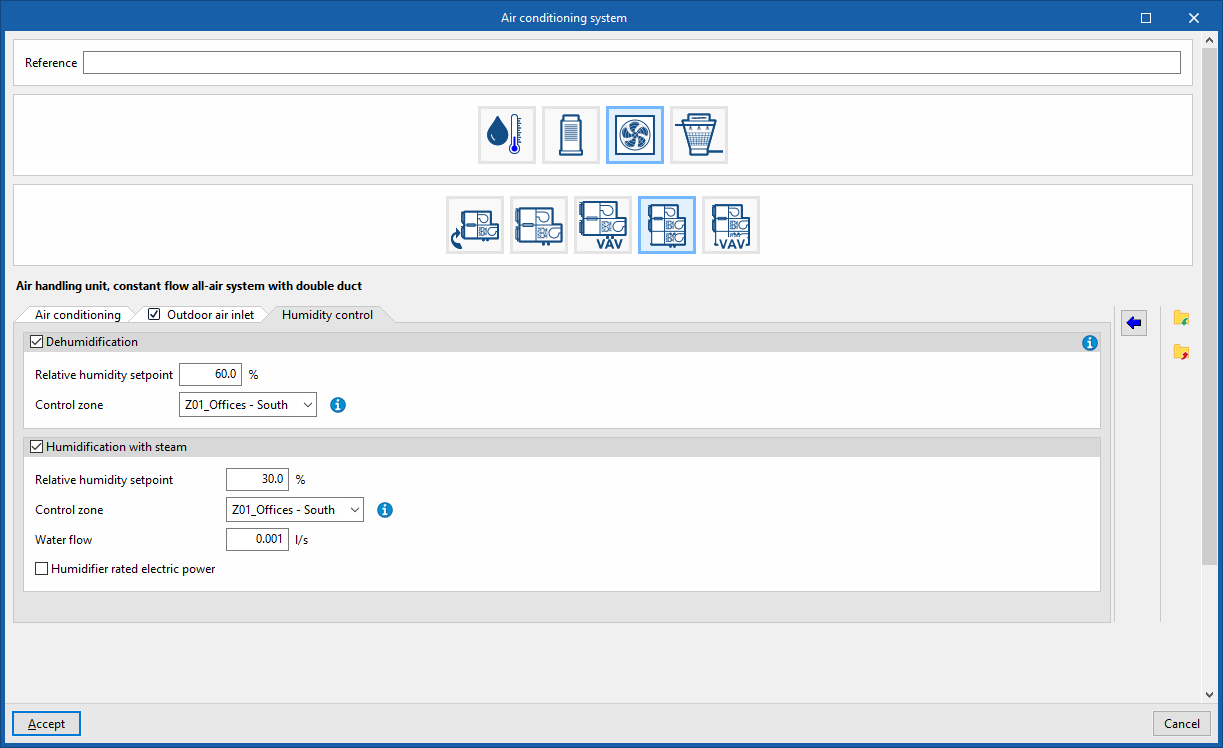

  • Unidad climatizadora, sistema todo aire de caudal constante con doble conducto

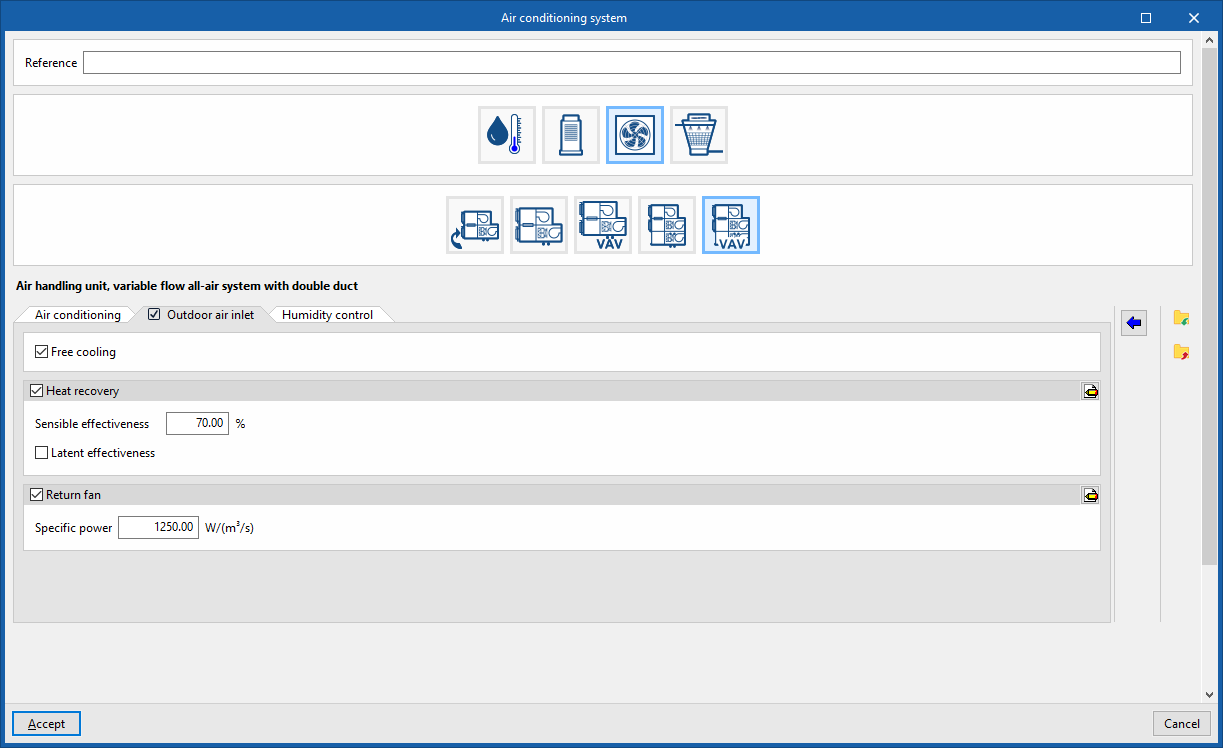

  • Unidad climatizadora, sistema todo aire de caudal variable con doble conducto

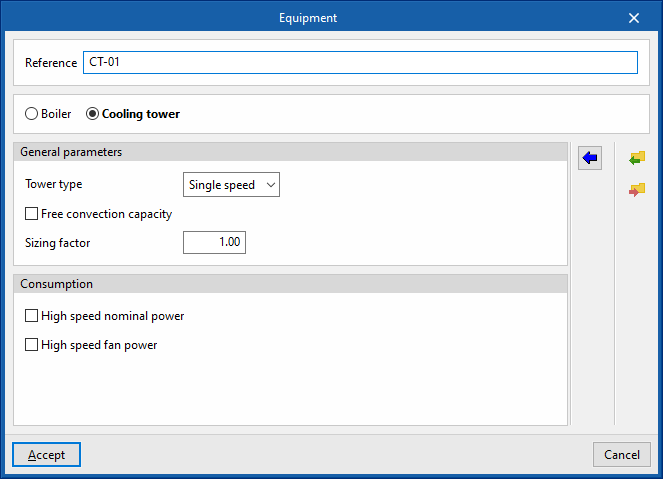

• Sistemas de condensación por agua

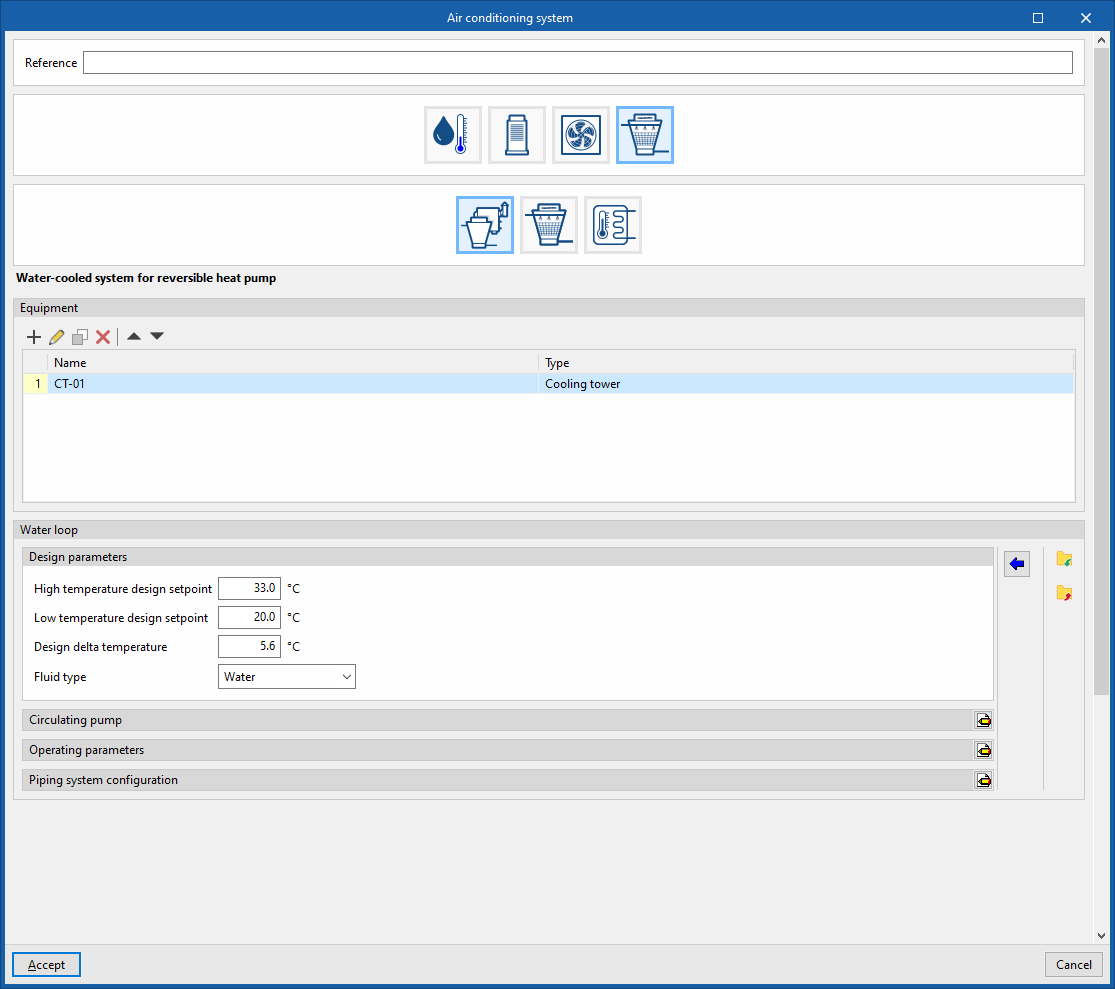

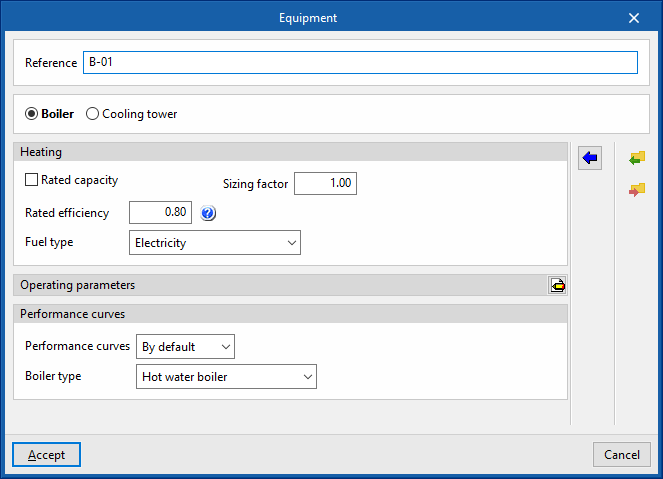

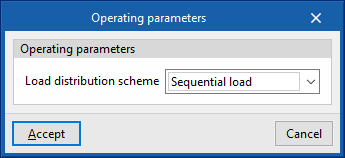

  • Sistema de condensación por agua para bomba de calor reversible

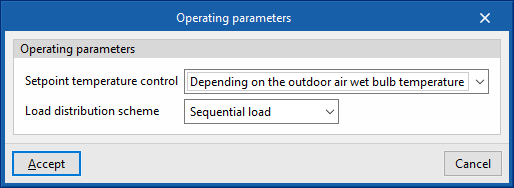

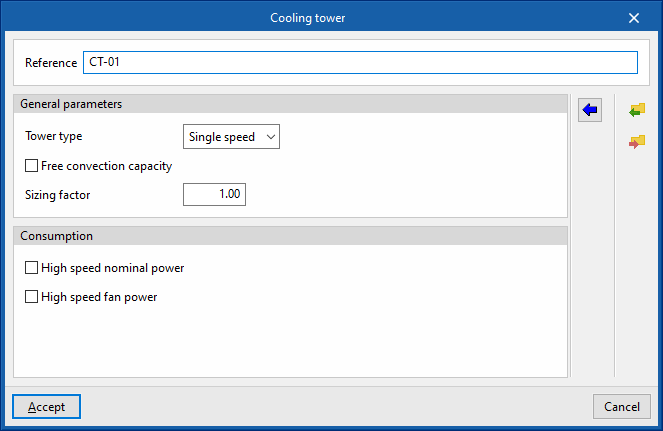

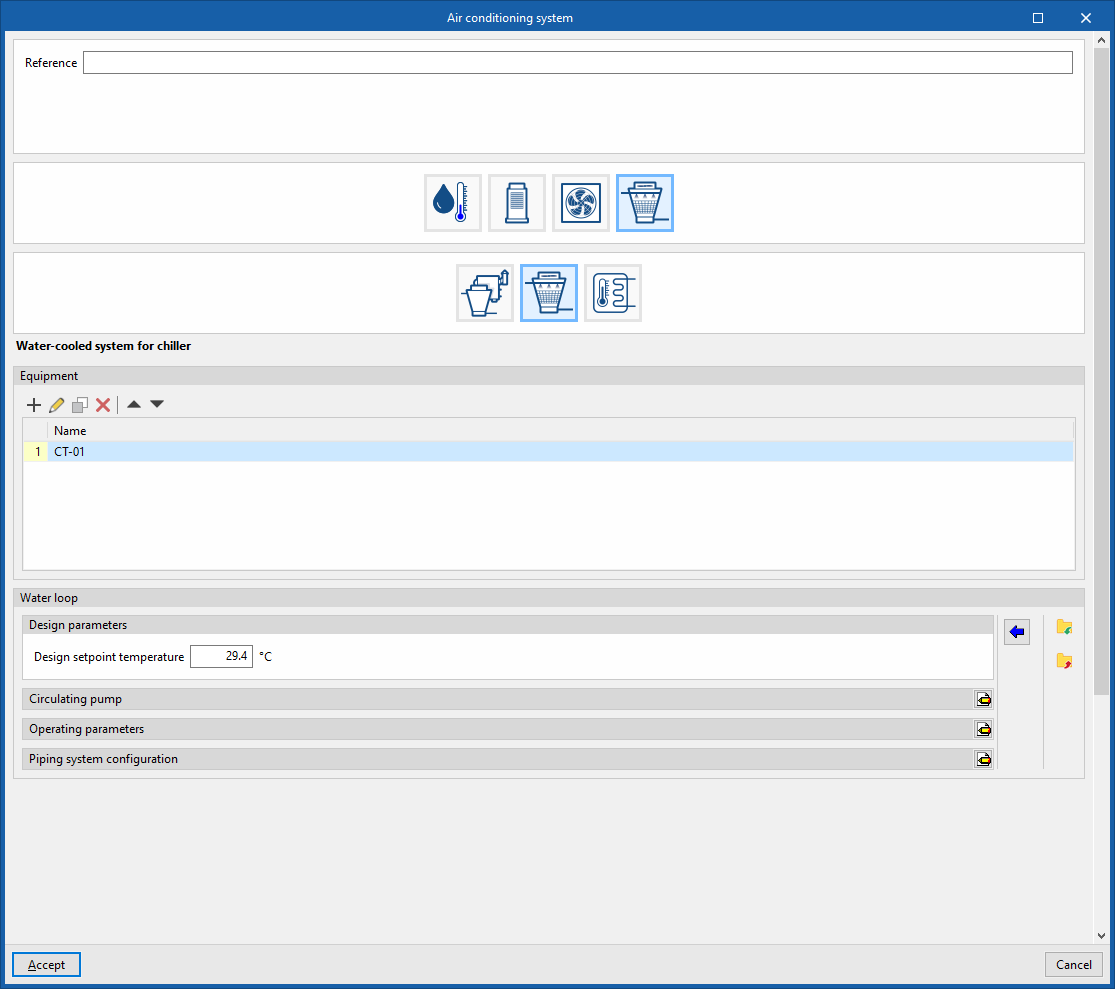

  • Sistema de condensación por agua para enfriadora

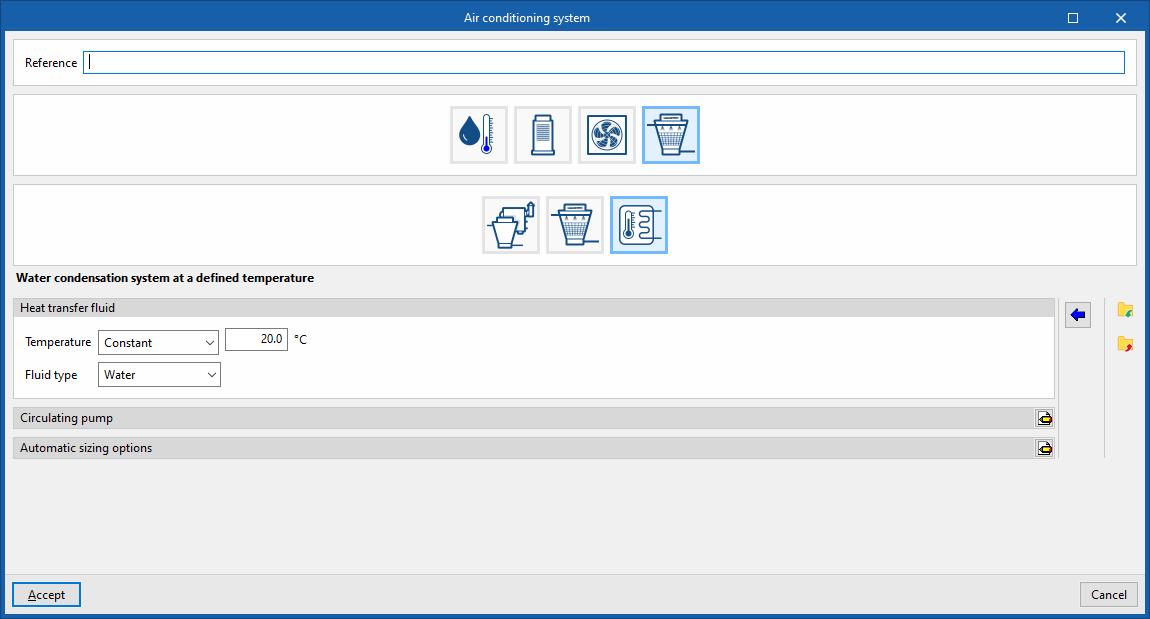

  • Sistema de condensación por agua a temperatura definida

Al aceptar la ventana de creación de un nuevo sistema de producción centralizado, este aparecerá como un elemento dentro de la lista del apartado "Sistemas de climatización".

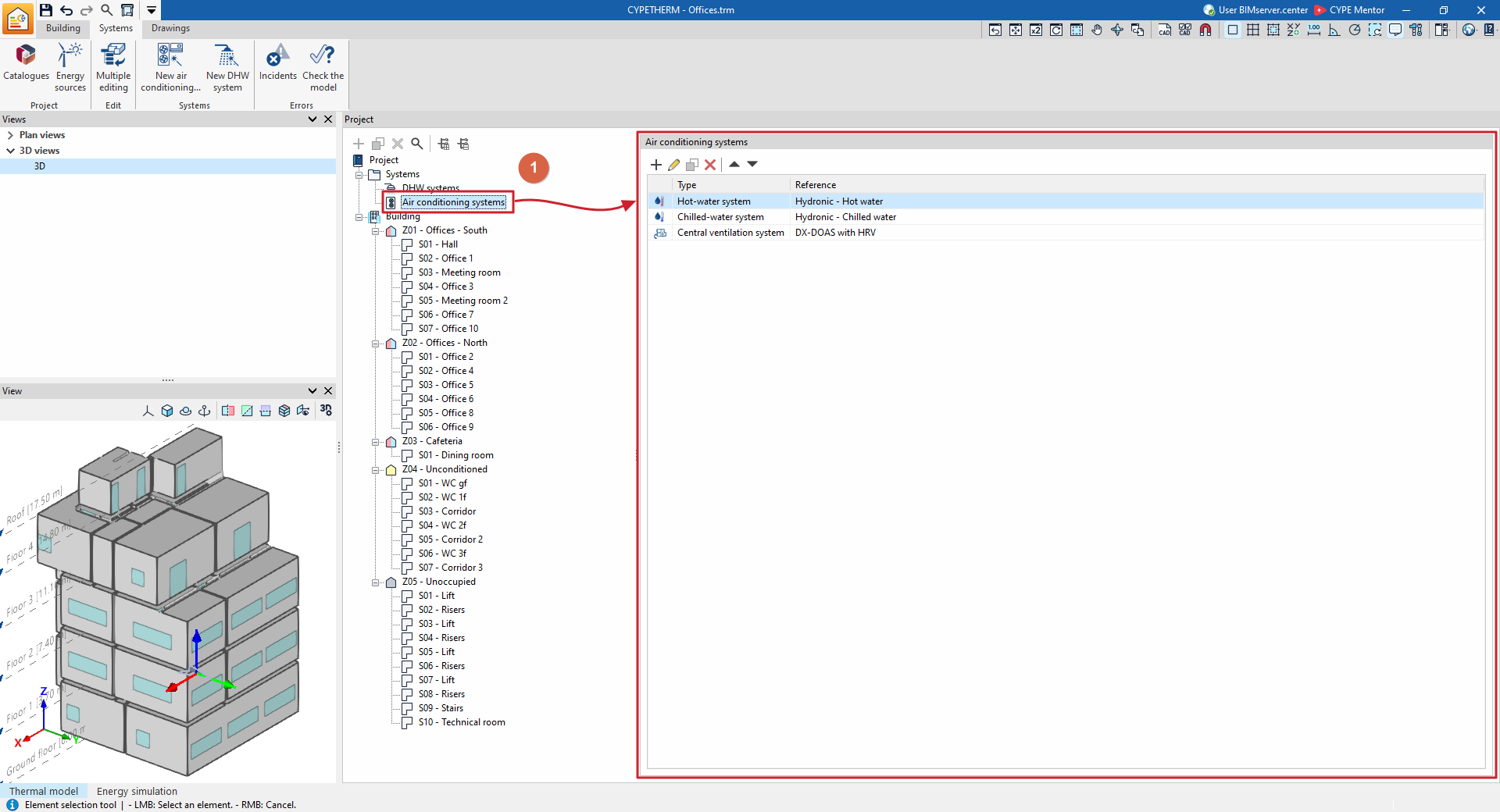

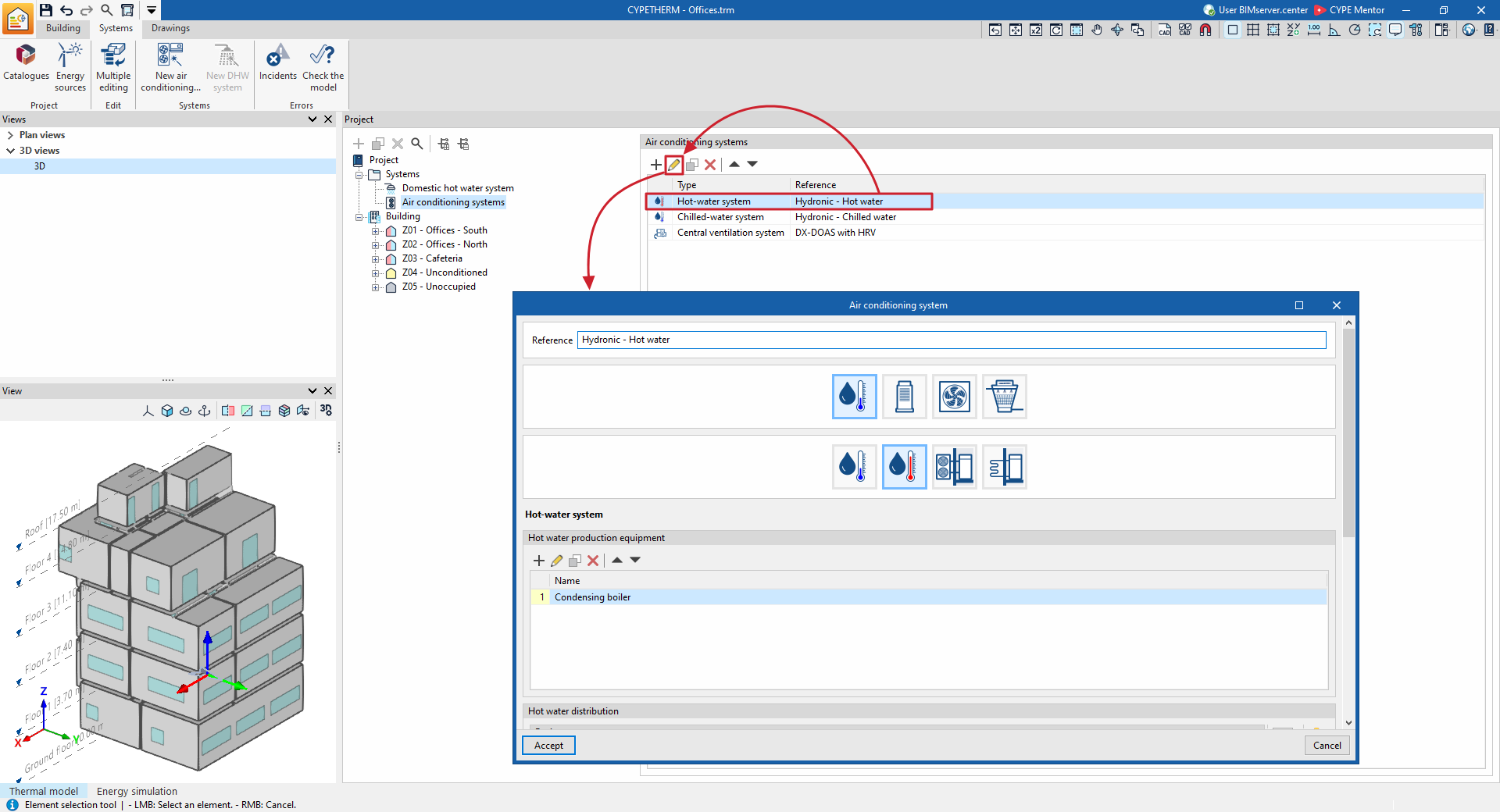

Utilizando las opciones de la barra de herramientas superior de la lista es posible editar el sistema, duplicarlo, eliminarlo o desplazarlo en la lista.

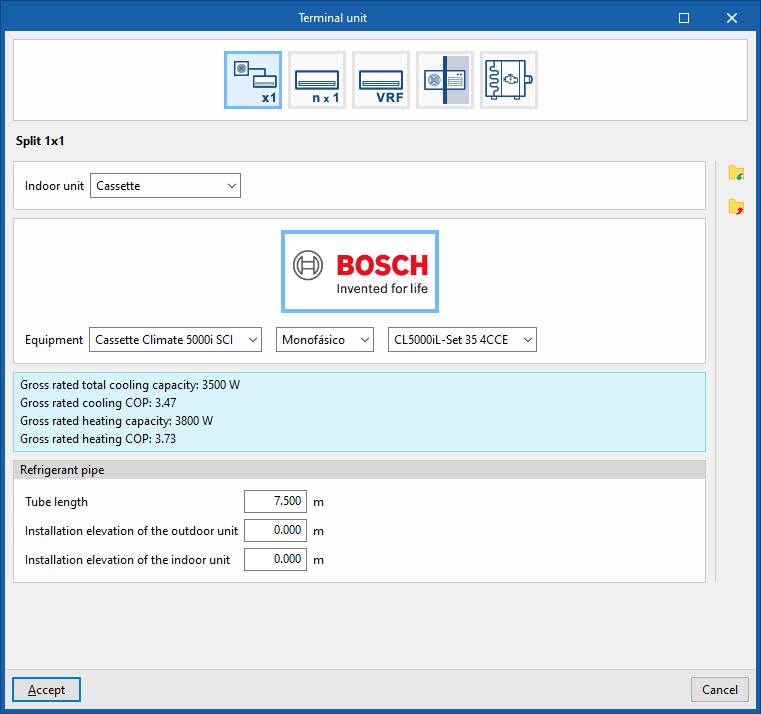

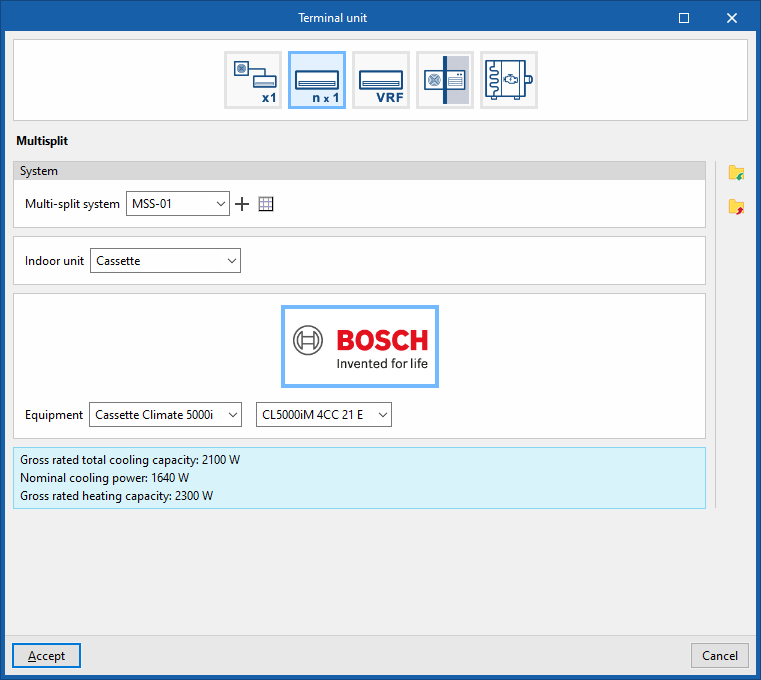

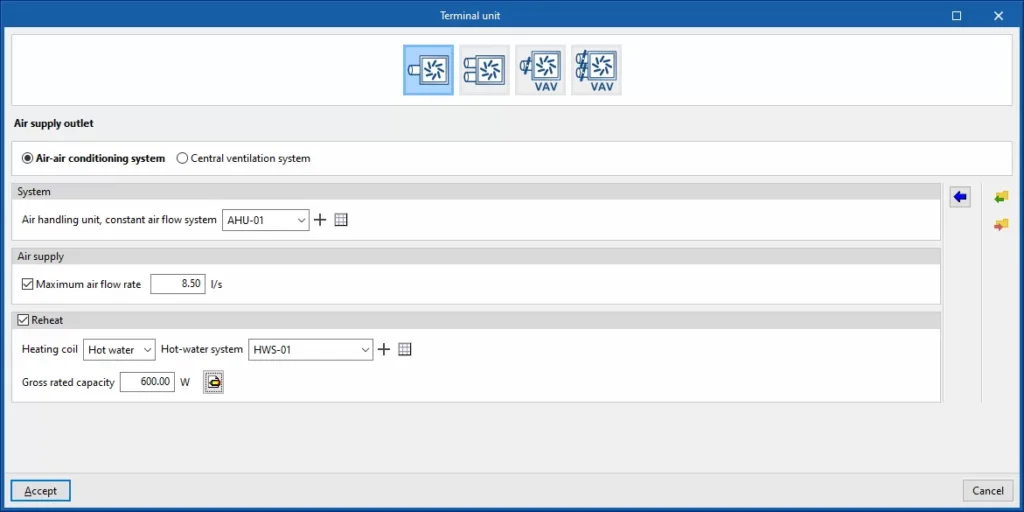

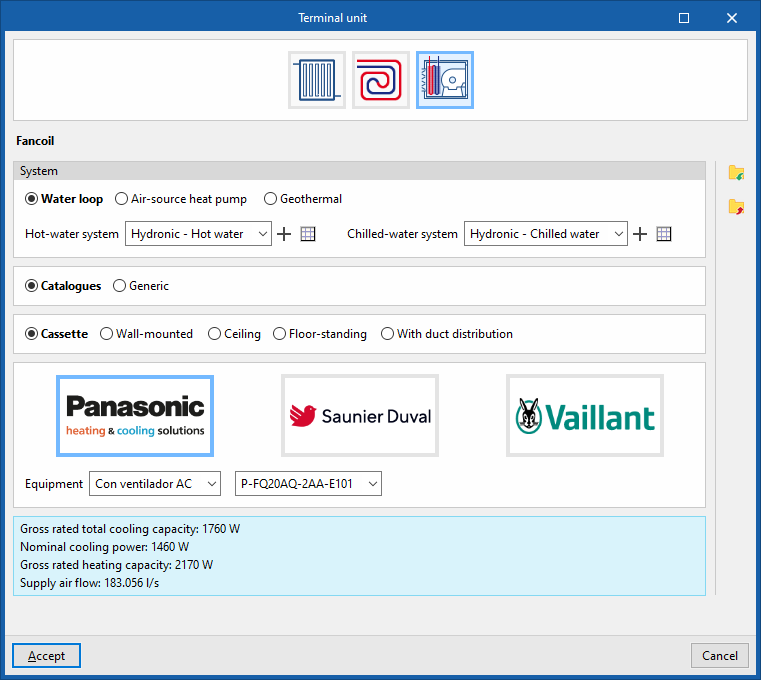

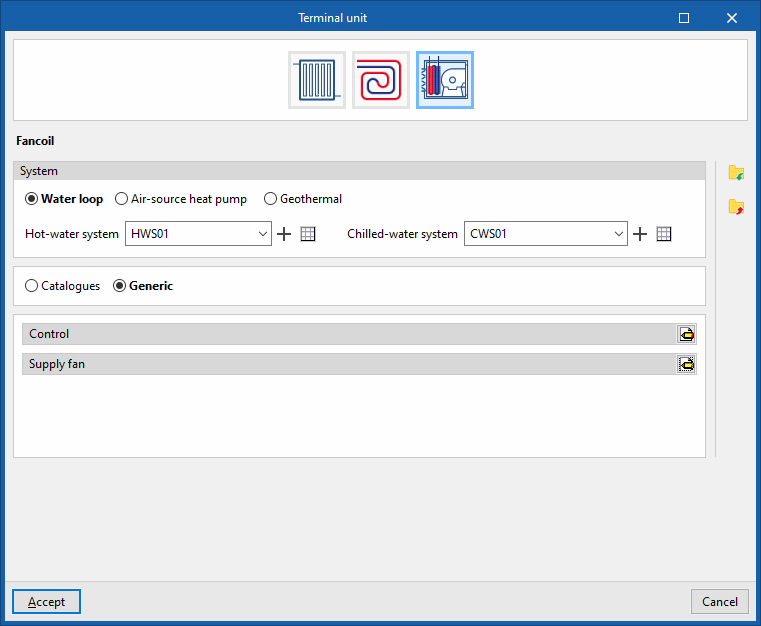

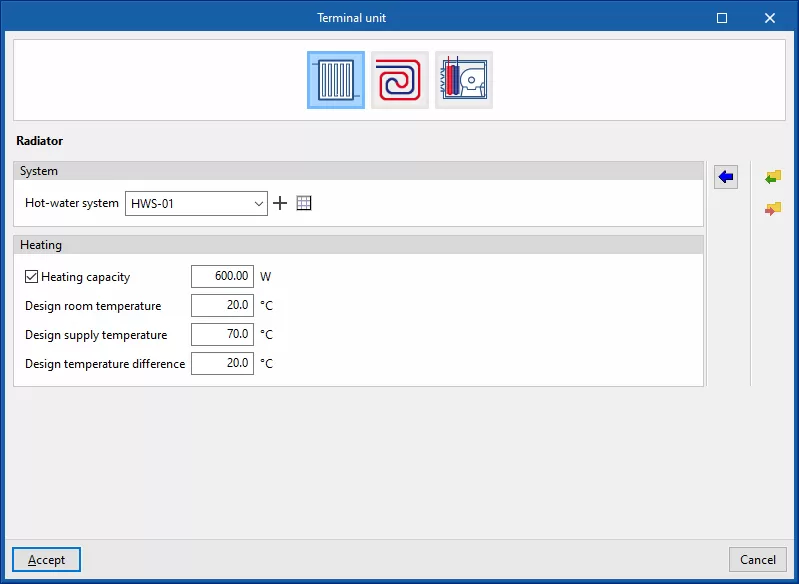

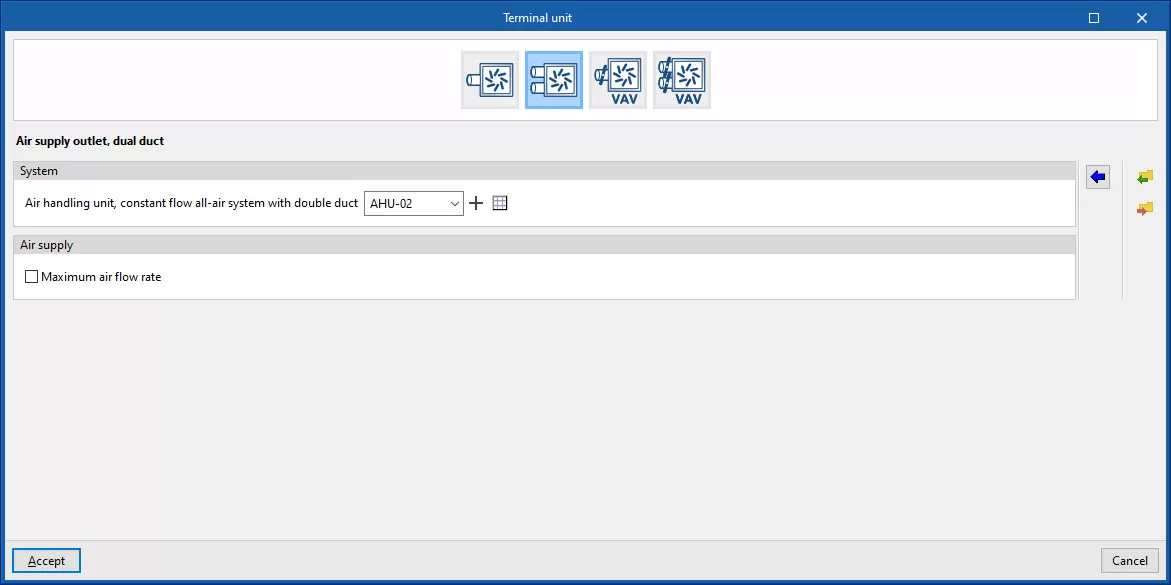

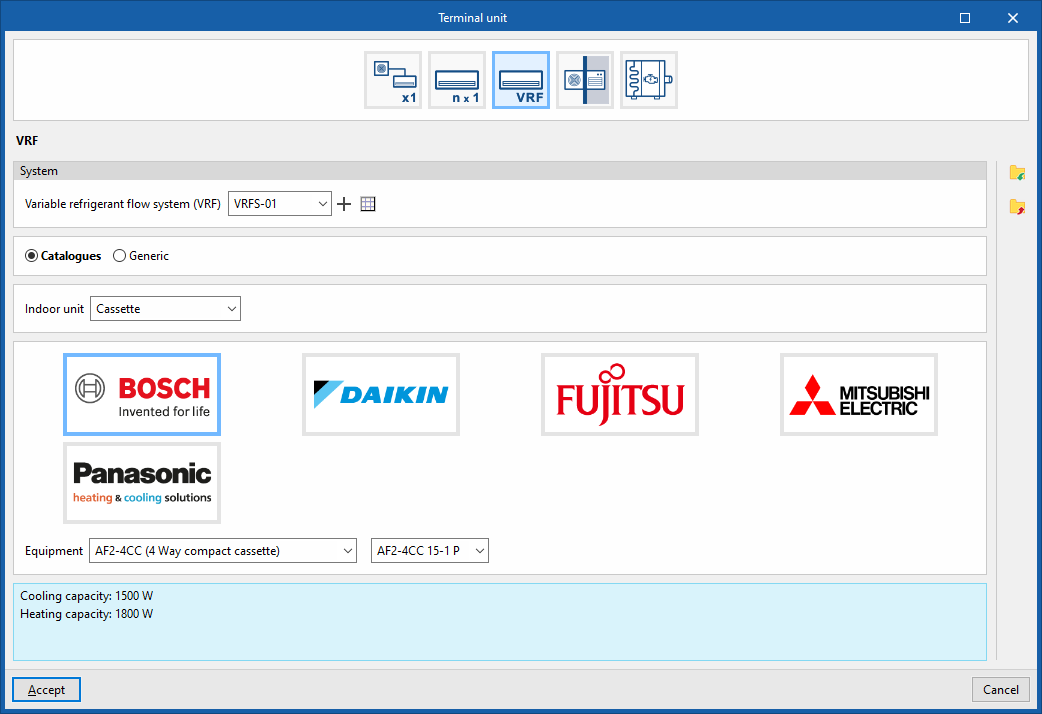

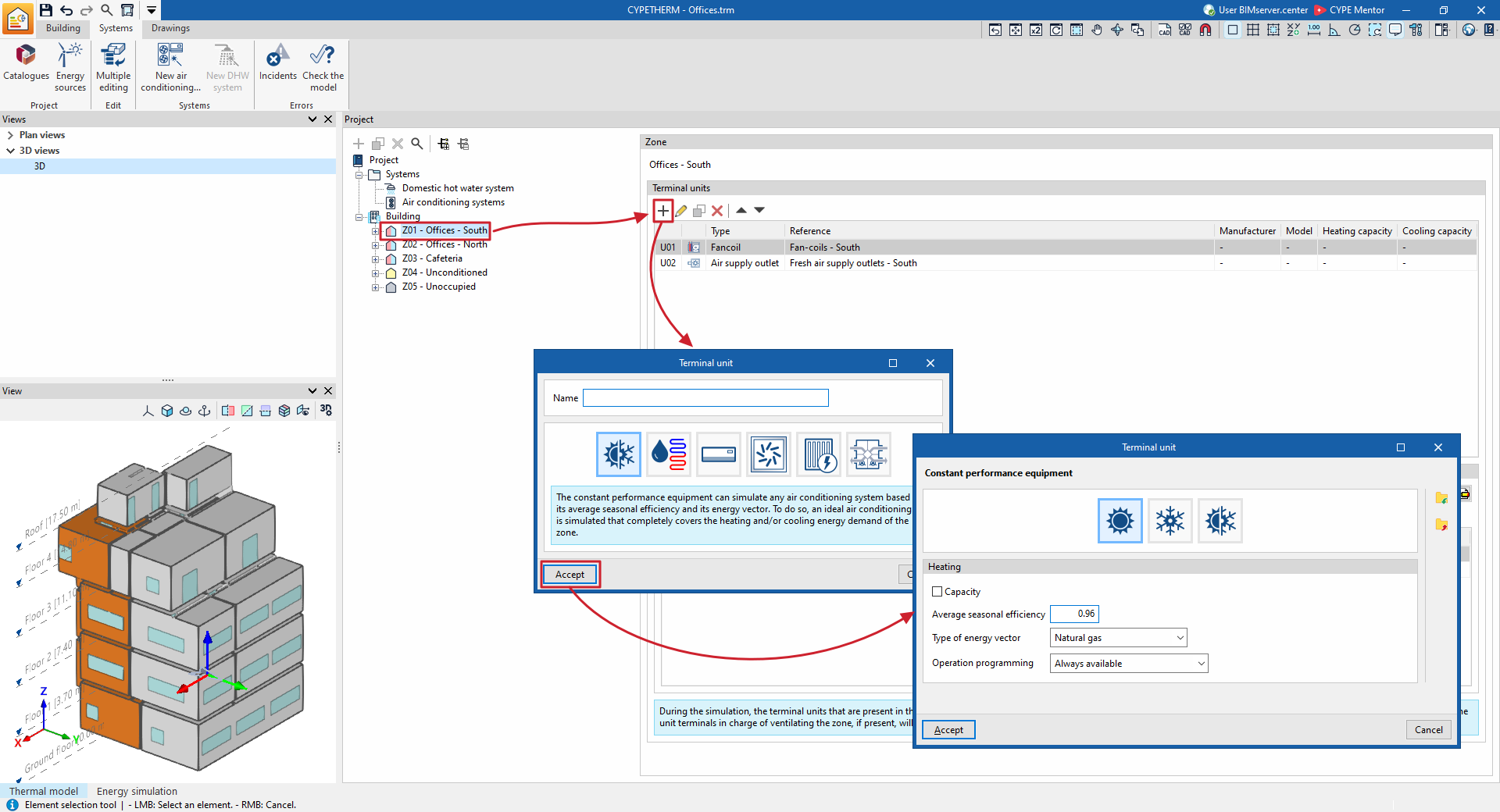

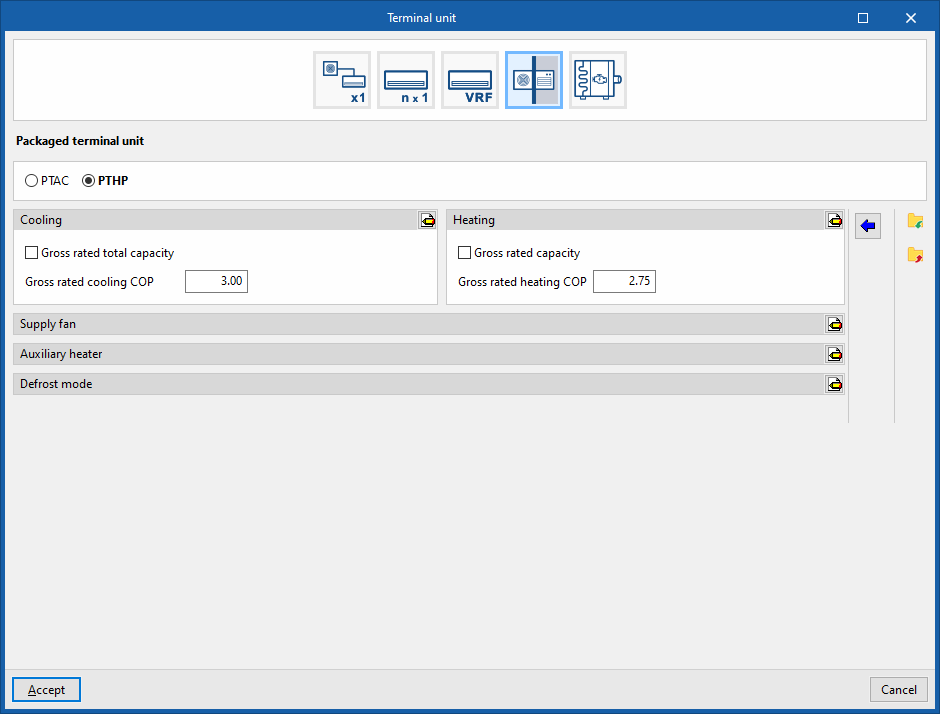

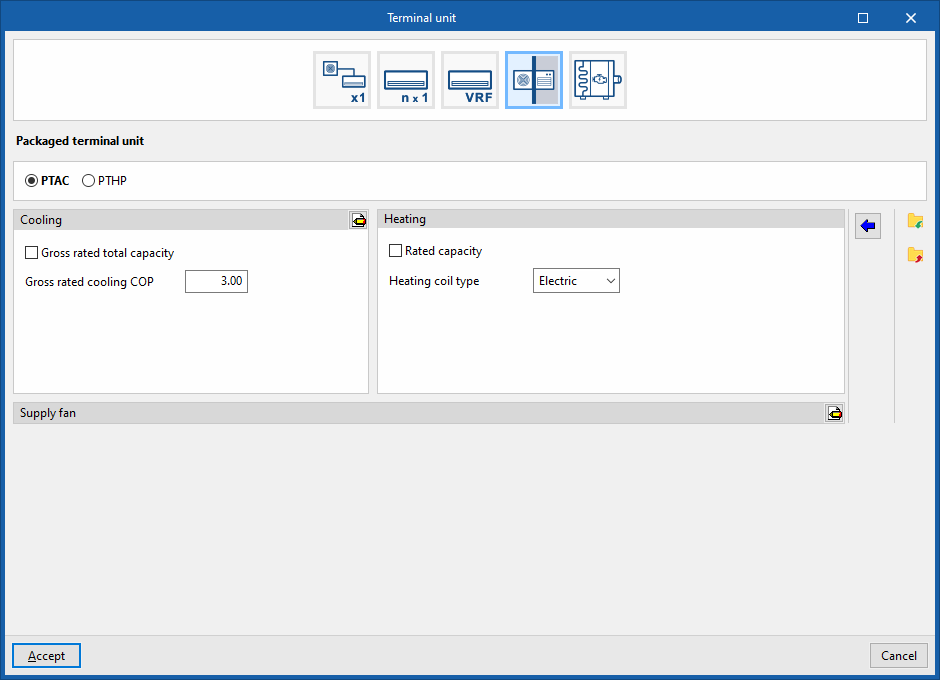

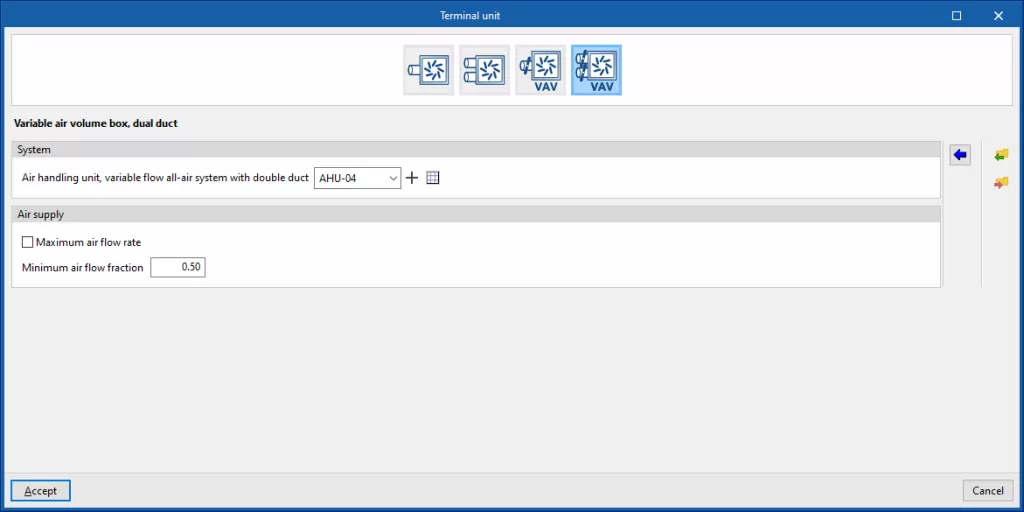

La definición manual de las unidades terminales de los sistemas de climatización es similar a la de los sistemas de producción centralizados. Para añadir una nueva unidad terminal se debe seleccionar la "Zona" donde se desea incorporar en el esquema en árbol del edificio, dentro del panel "Proyecto" de la pestaña "Sistemas", y, en el apartado "Unidades terminales" a la derecha, pulsar el botón "Añadir" de la barra de herramientas superior.

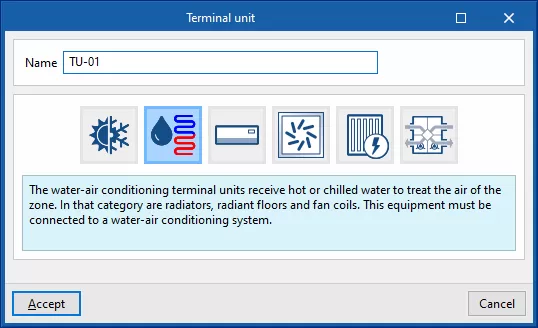

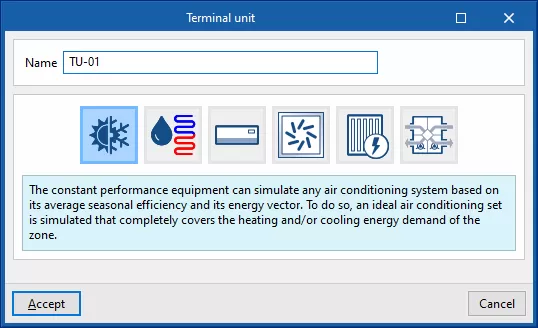

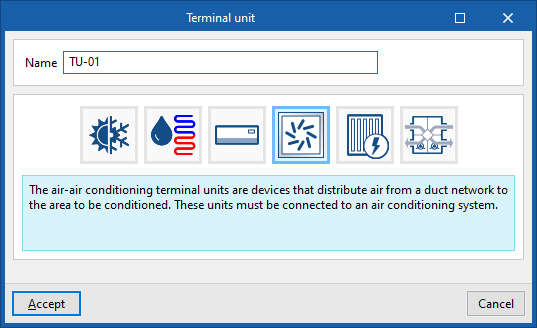

Así, aparece una ventana emergente en la que se selecciona el tipo de unidad terminal entre "Equipo de rendimiento constante", "Unidad terminal de climatización por agua", "Unidad terminal de expansión directa", "Unidad terminal de climatización por aire", "Emisor eléctrico para calefacción" y "Recuperador de calor".

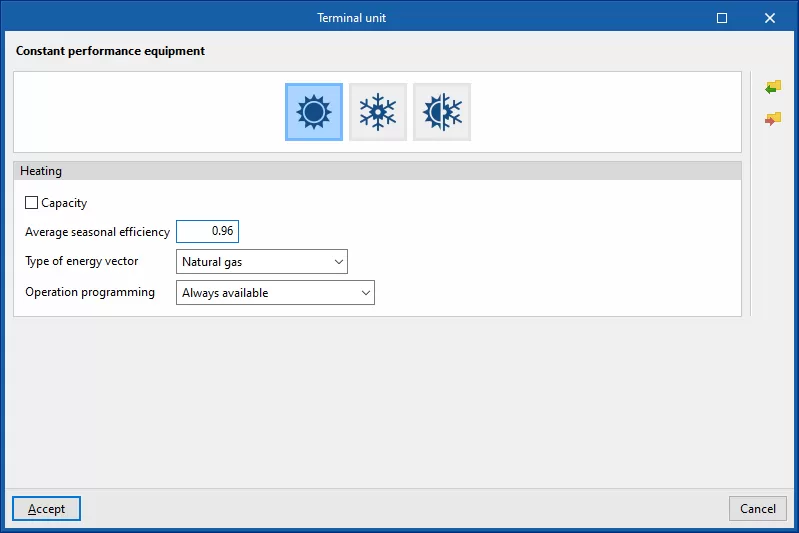

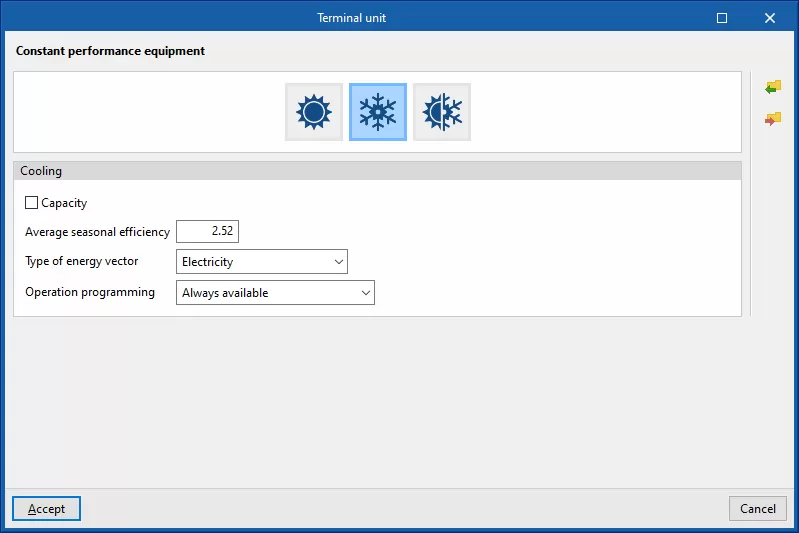

Al elegir una de estas tipologías generales, se abre una nueva ventana en la que se selecciona el tipo de unidad terminal concreta y se definen sus características.

• Emisor eléctrico para calefacción

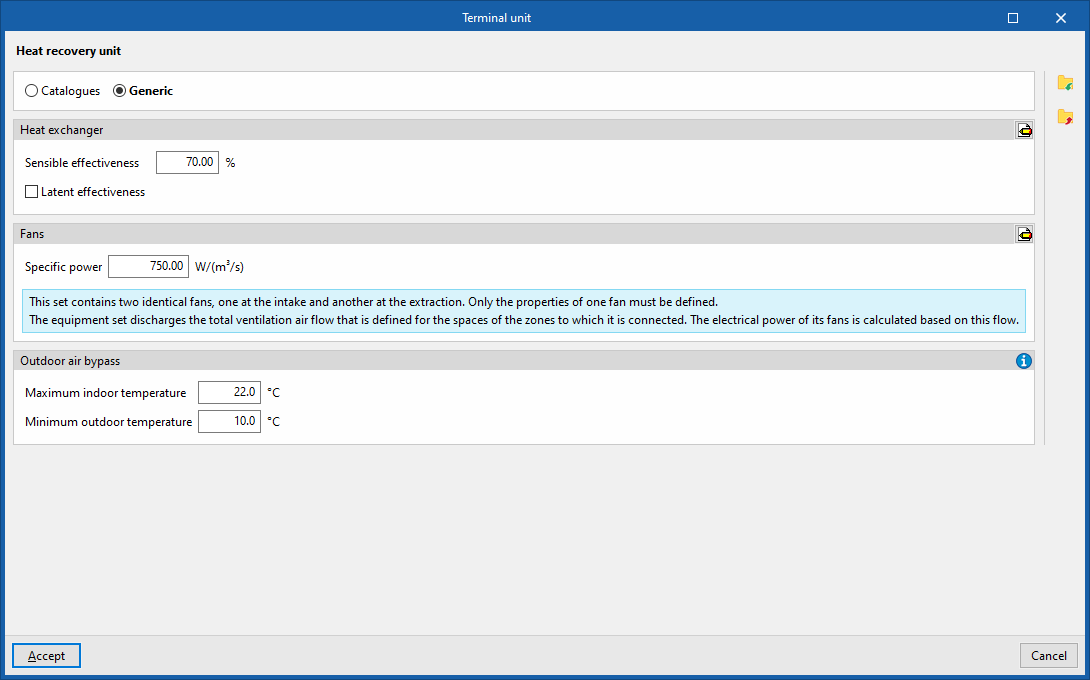

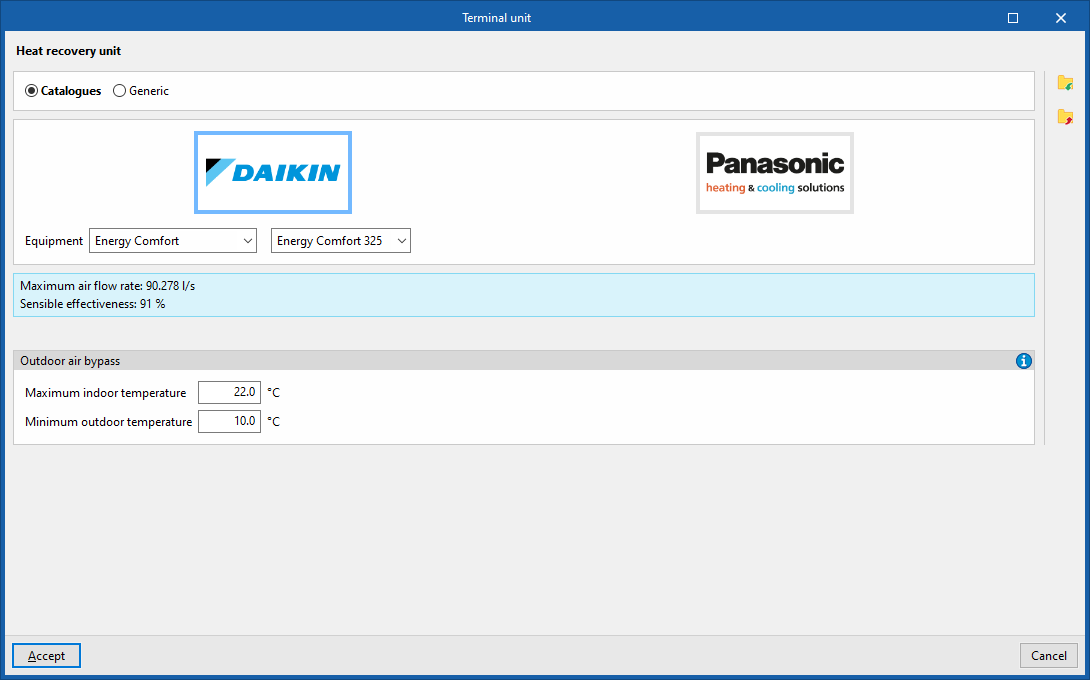

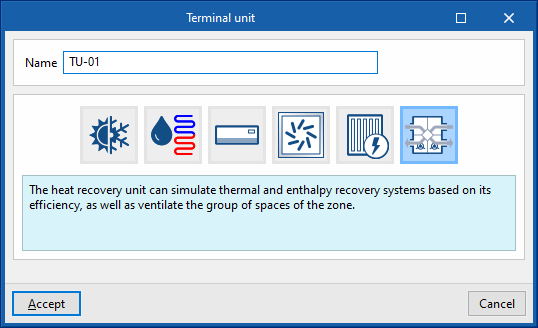

• Recuperador de calor

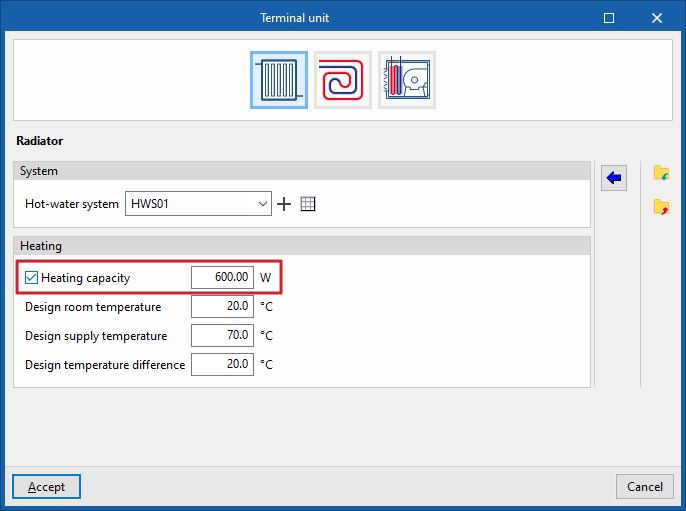

Si no se especifica un valor para ciertas características de los equipos, como por ejemplo su potencia nominal o el caudal de un ventilador, y se mantiene desactivado, se utiliza la función de dimensionamiento automático (autosize) de EnergyPlus™. Esta función calcula los valores no definidos por el usuario a partir de las cargas térmicas y las opciones de dimensionamiento automático de la zona.

Si se activa, el programa utilizará el valor indicado en la simulación.

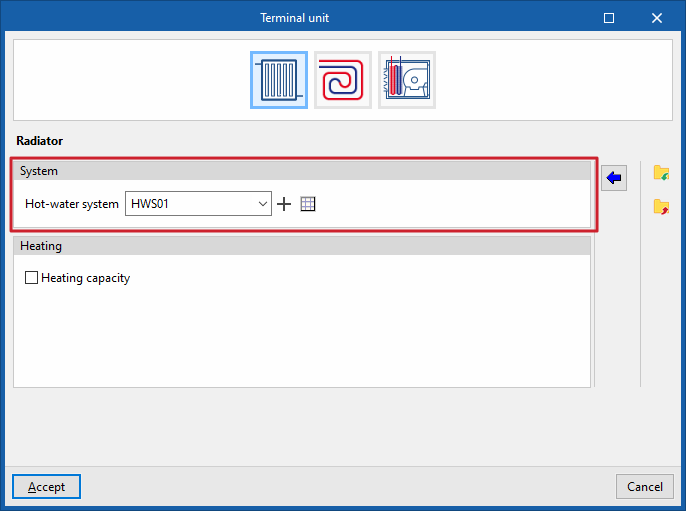

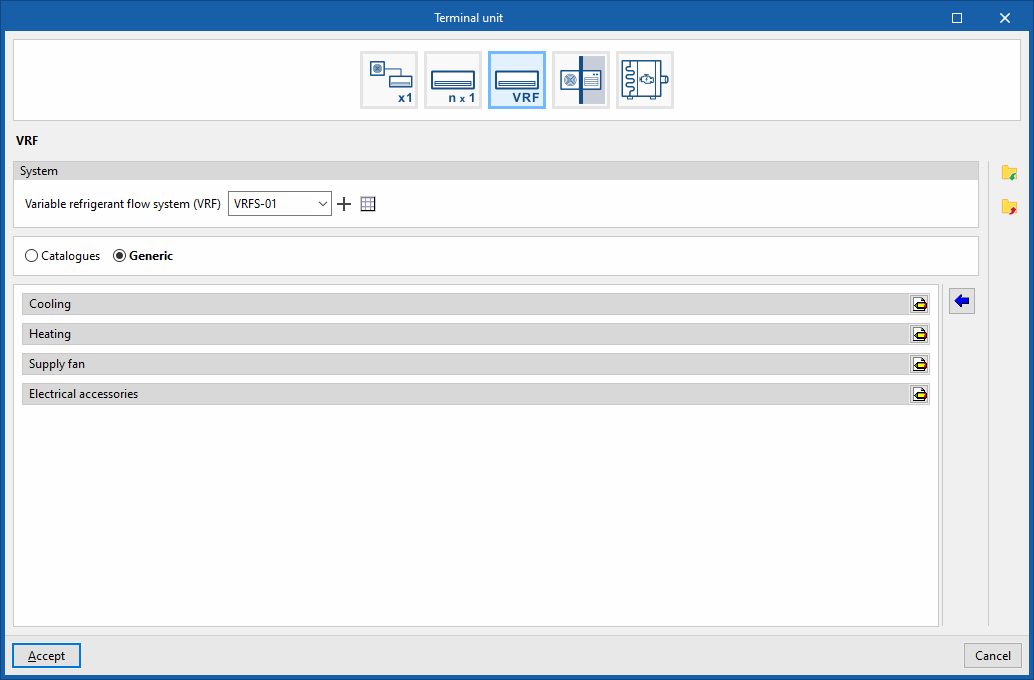

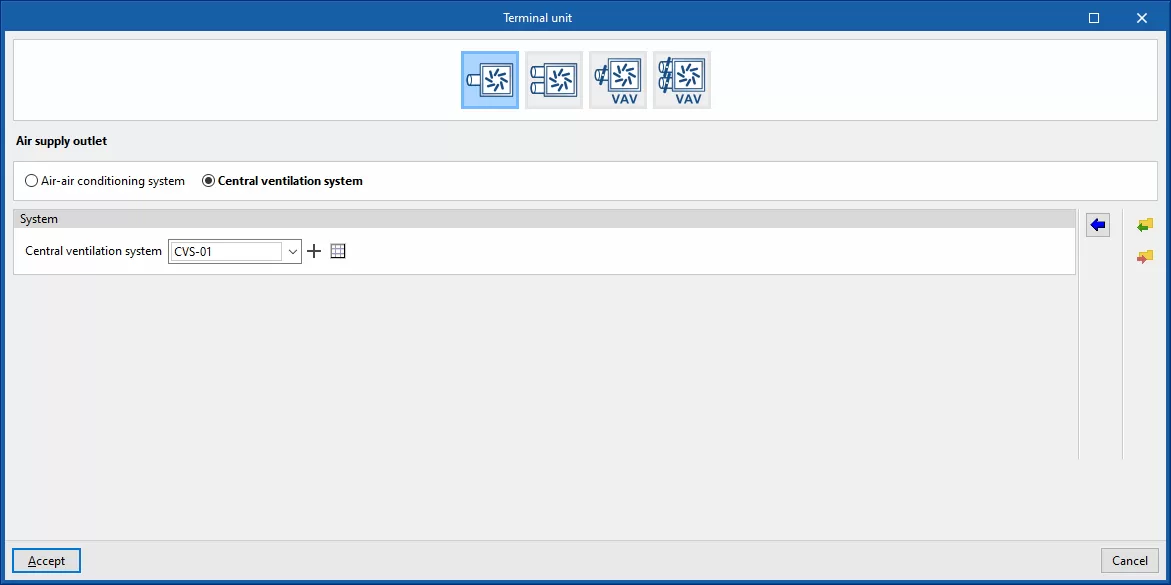

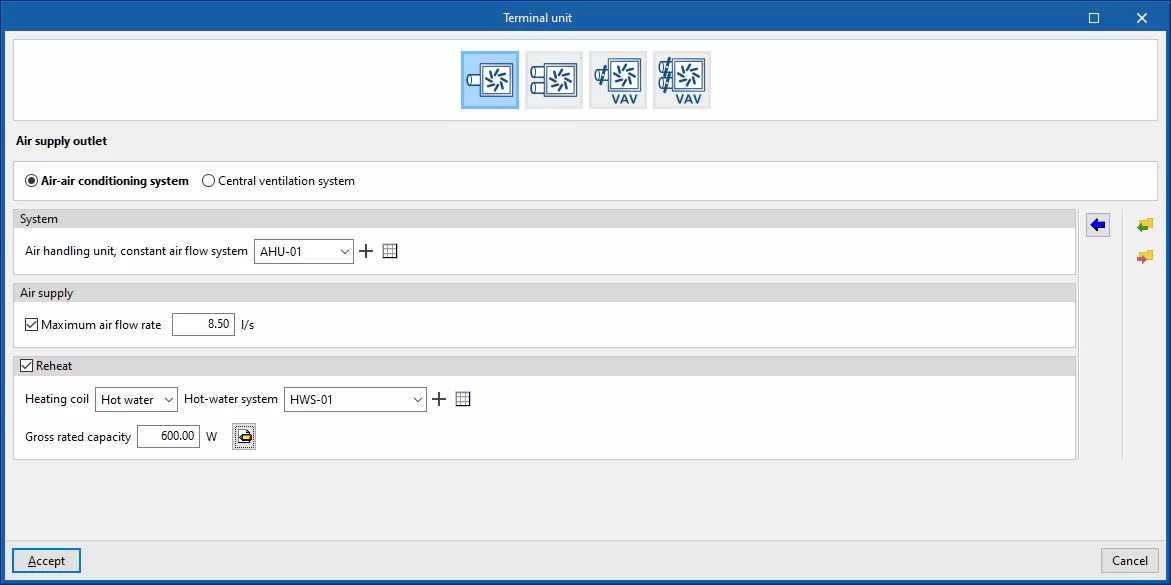

El apartado "Sistema" aparece en los paneles de las unidades terminales no autónomas. Se debe seleccionar el sistema centralizado al que está conectado el equipo. El desplegable ofrecerá únicamente los sistemas compatibles con la unidad terminal definidos en la obra. Los botones de gestión de listas a la derecha del desplegable son los siguientes:

• Define un nuevo sistema de producción centralizado, de cualquier tipología.
• Edita y selecciona un sistema de producción centralizado definido en la obra.
• Indica que la selección realizada en el desplegable está vacía o es incorrecta.

Al finalizar la creación de una nueva unidad terminal, esta aparecerá como un elemento dentro de la lista del apartado "Unidades terminales" dentro de cada zona.

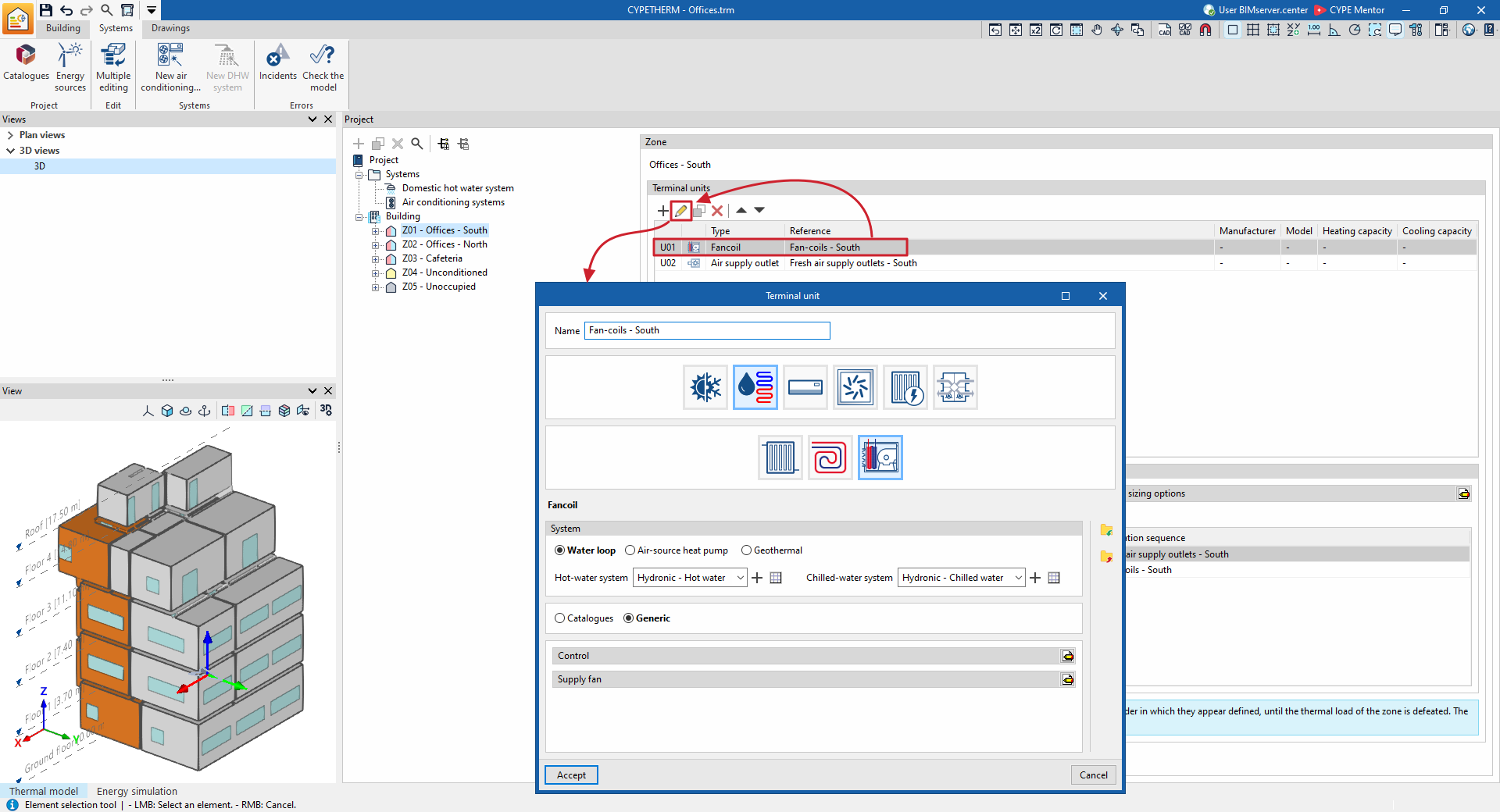

Utilizando las opciones de la barra de herramientas superior de la lista es posible editar el sistema, duplicarlo, eliminarlo o desplazarlo en la lista.

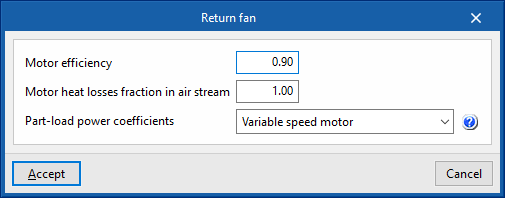

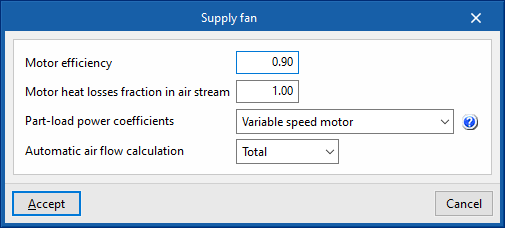

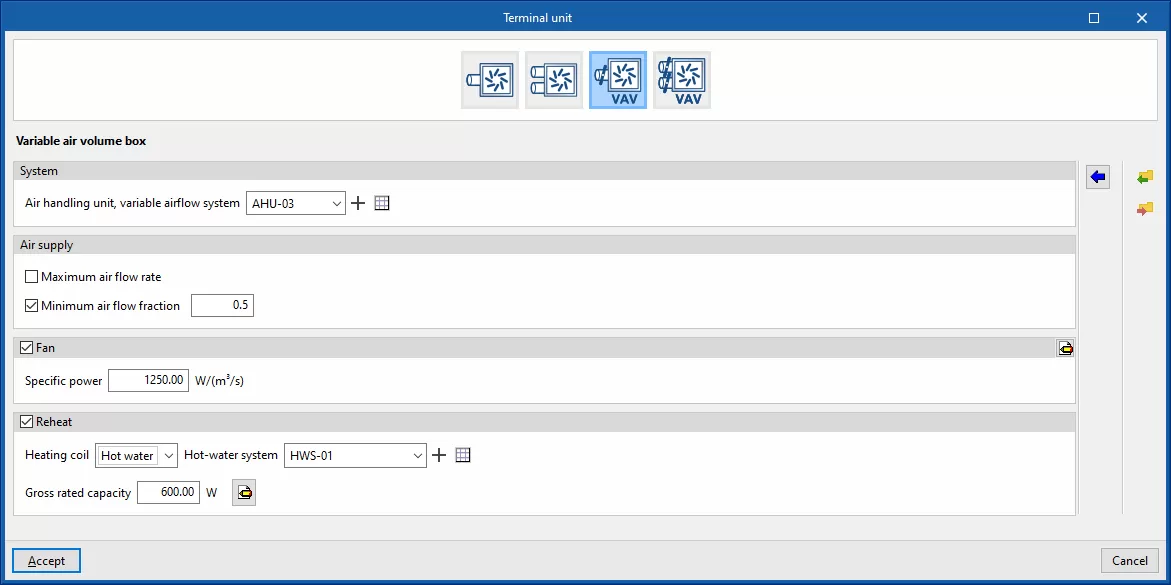

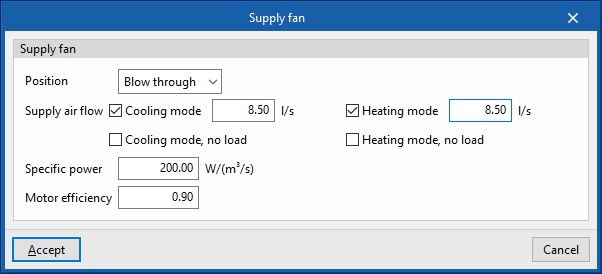

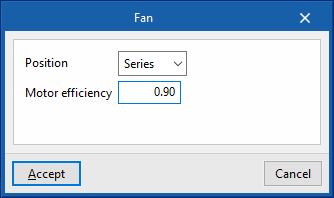

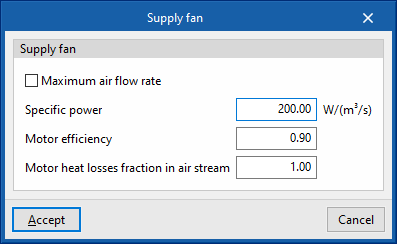

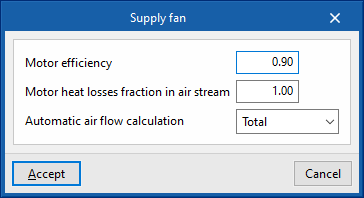

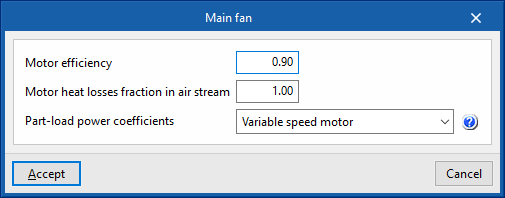

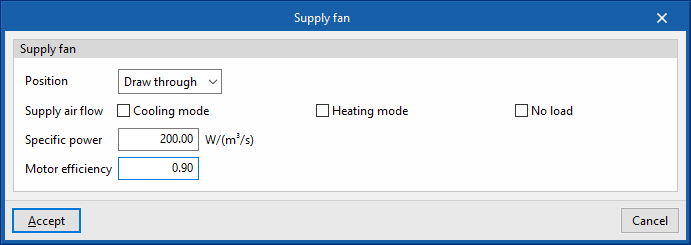

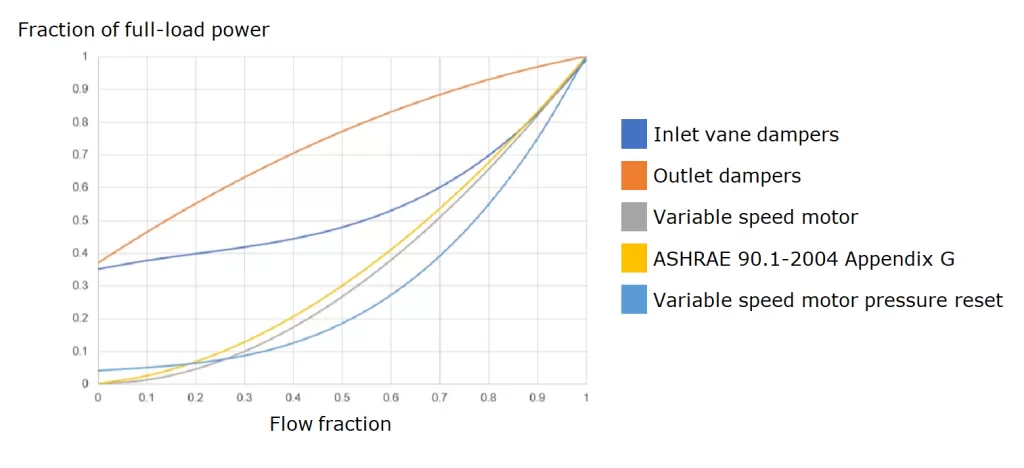

Ventiladores

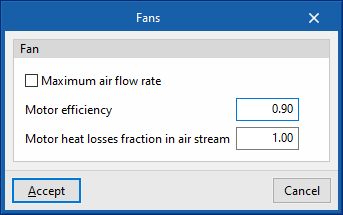

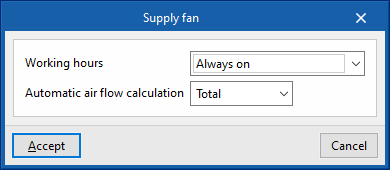

Los ventiladores se definen de forma similar en todos los equipos del programa:

• Caudal máximo de aire / Caudal de aire (opcional)
  Caudal de aire que atraviesa el ventilador. Si en el panel se indica “Caudal máximo de aire”, el caudal de aire podrá variar durante la simulación hasta el valor establecido en esta casilla. Si no especifica el caudal de aire, el programa calculará el caudal necesario.
• Potencia específica
  Potencia eléctrica demandada por el ventilador por m³/s de caudal de aire que mueve. Si el valor de rendimiento del equipo de climatización incluye el consumo del ventilador, se puede establecer como 0 el valor de la potencia específica para no contabilizar dos veces dicho consumo.

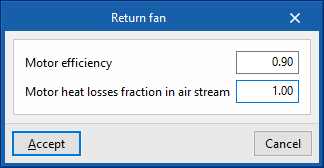

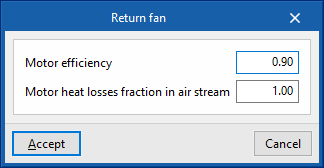

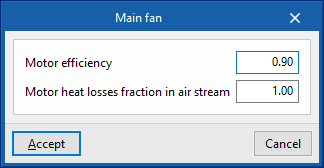

• Rendimiento del motor
  Se considera en el cálculo de las pérdidas de calor del motor eléctrico del ventilador, que afectarán a la temperatura del aire de impulsión según la definición realizada en la variable siguiente.
• Fracción de pérdidas de calor del motor en el flujo de aire
  Si el aire de impulsión atraviesa el motor del ventilador, las pérdidas de calor del motor provocarán un aumento de la temperatura del aire. Para tener esto en cuenta, se debe establecer un valor de 1. Si por el contrario, el motor del ventilador se encuentra fuera del flujo de aire, sus pérdidas de calor no le afectarán, por lo que se debe indicar el valor de 0. Si se desea puede asignarse cualquier valor intermedio.

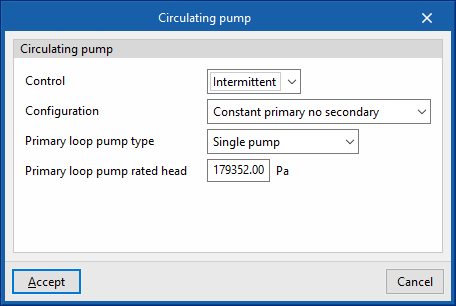

Bombas de circulación

Las bombas de circulación también se definen de forma similar en los distintos tipos de circuitos hidráulicos:

• Control
  • Intermitente
    Si el control es intermitente, la bomba se enciende y se apaga a la vez que el sistema de climatización.
  • Continuo
    Si el control es continuo, la bomba está siempre encendida, aunque no haya demanda. En largos períodos sin demanda, las pérdidas de calor de la bomba se acumulan en el fluido, lo que puede provocar un aumento apreciable de su temperatura.
• Configuración
  Las opciones "Caudal constante" y "Caudal variable" representan una bomba de velocidad fija o variable, respectivamente.
• Tipo
  Permite elegir el número de bombas idénticas que contiene el circuito hidráulico y su posición.
• Potencia específica
  Potencia eléctrica demandada por la bomba por l/s de caudal de agua que mueve.

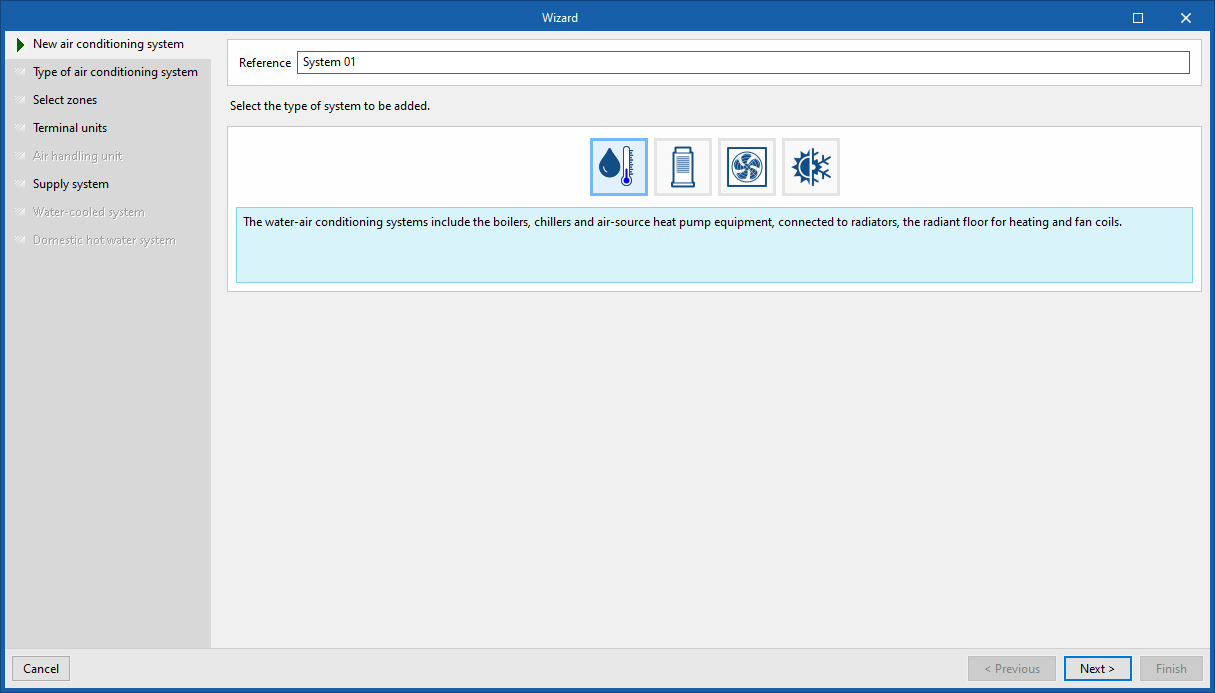

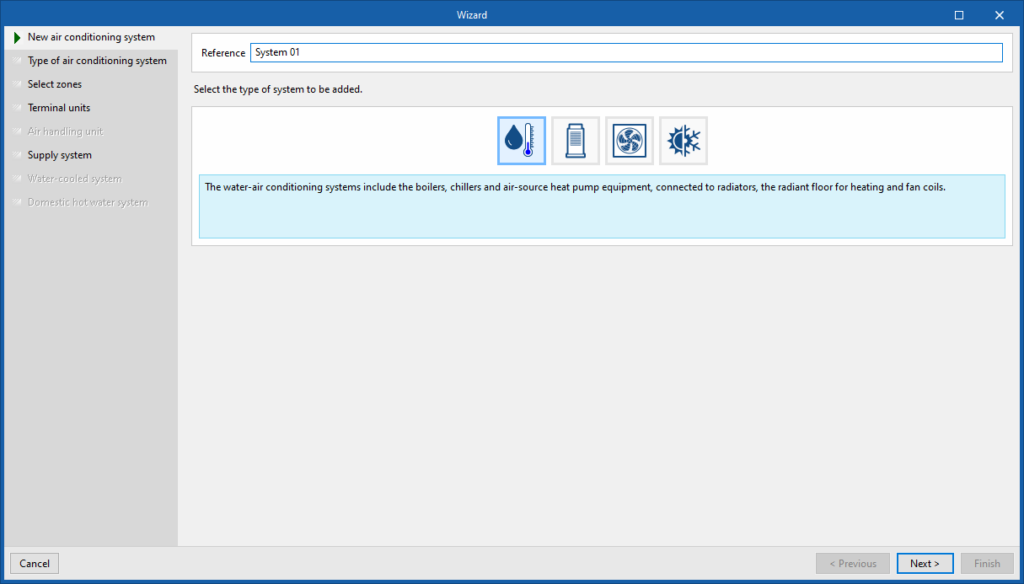

Nuevo sistema de climatización

En la primera ventana se debe escribir una "Referencia" para el nuevo sistema y seleccionar su tipología entre las disponibles (sistemas de climatización por agua, de expansión directa, por aire o de rendimiento constante).

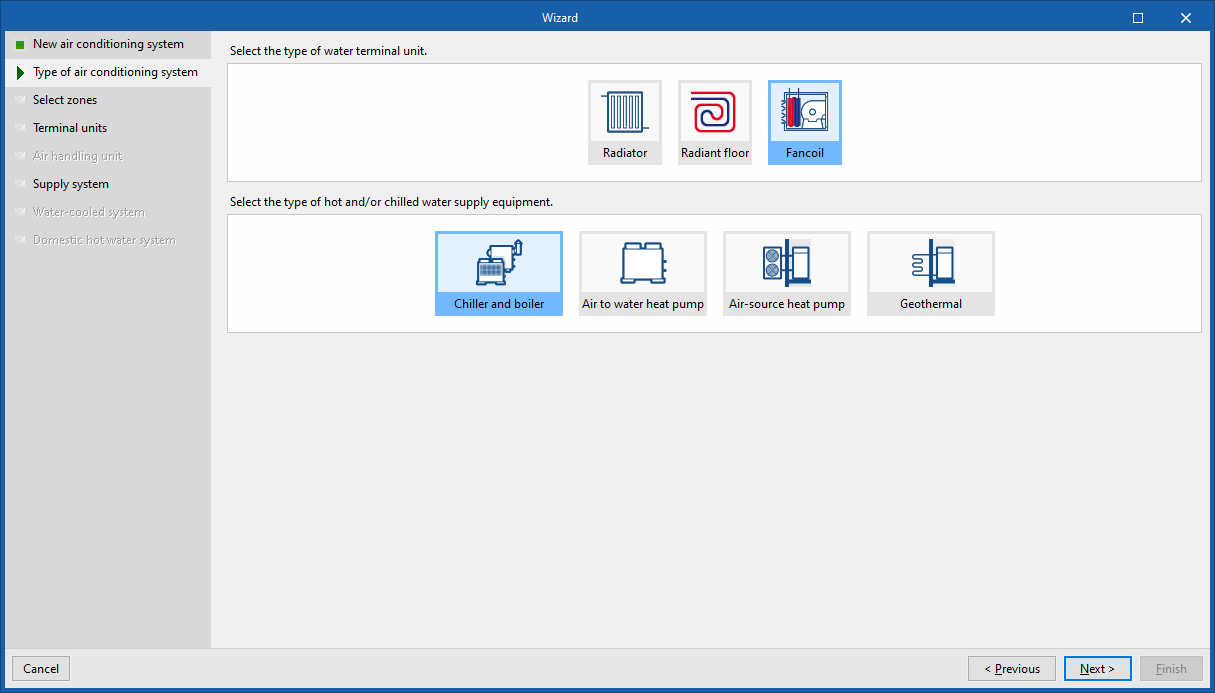

Tipo de sistema de climatización

En el segundo paso del asistente, se debe elegir el tipo de sistema de climatización según la categoría escogida anteriormente.

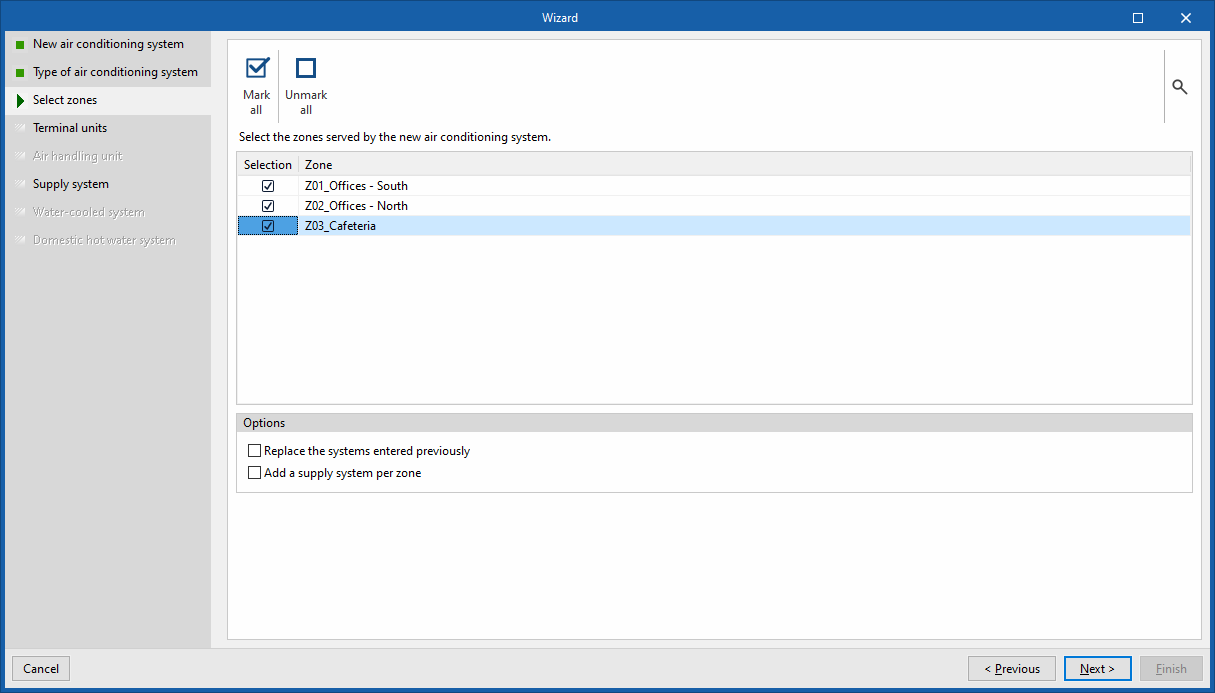

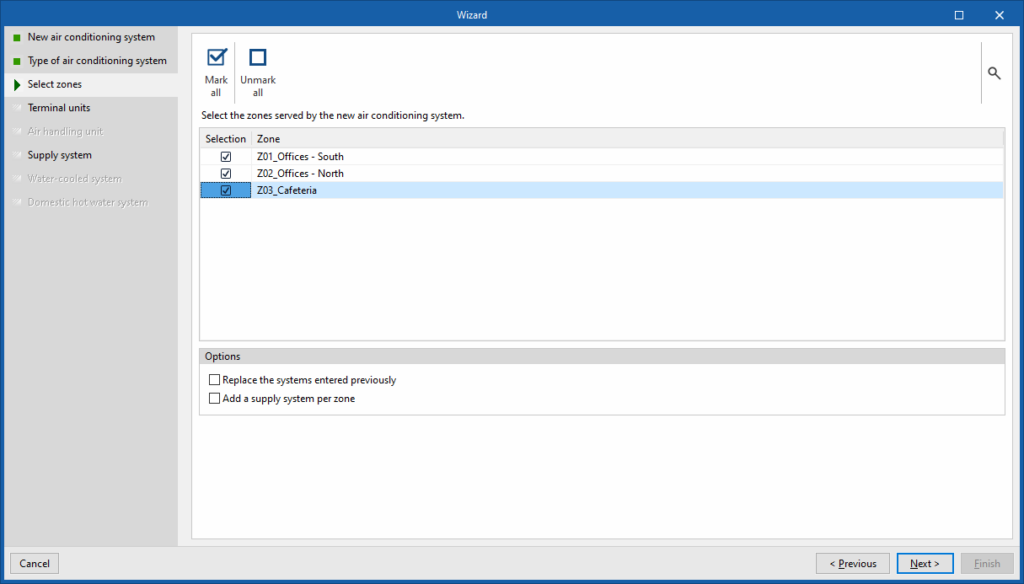

Seleccionar zonas

En el tercer paso, se deben seleccionar las zonas del edificio que se desean asociar al sistema de climatización. Posteriormente, el asistente crea automáticamente las unidades terminales del sistema definido en cada una de las zonas seleccionadas y las conecta a un sistema centralizado de producción si es necesario.

Se ofrecen las siguientes opciones en la parte inferior:

• Reemplazar los sistemas introducidos previamente
  Al seleccionar esta opción se eliminan las unidades terminales que ya existan en las zonas seleccionadas. Al borrar unidades terminales es posible que los sistemas de climatización de la obra dejen de estar conectados a las unidades terminales. En este caso, al finalizar el asistente se pregunta si se desea que se borren los sistemas sin uso.
• Añadir una unidad climatizadora por zona
  Esta opción aparece en caso de haber escogido un sistema de climatización por aire. Si se selecciona esta opción, se añadirán tantas unidades climatizadoras como zonas seleccionadas, cada una conectada a las unidades terminales definidas en cada zona.
• Añadir un sistema de producción por zona
  Si se elige esta opción, se añadirán tantos sistemas de producción centralizados como zonas se hayan seleccionado, cada uno conectado a los equipos definidos en cada zona. Según el tipo de sistema escogido, dichos equipos pueden ser directamente las unidades terminales o bien unidades climatizadoras con baterías de agua.

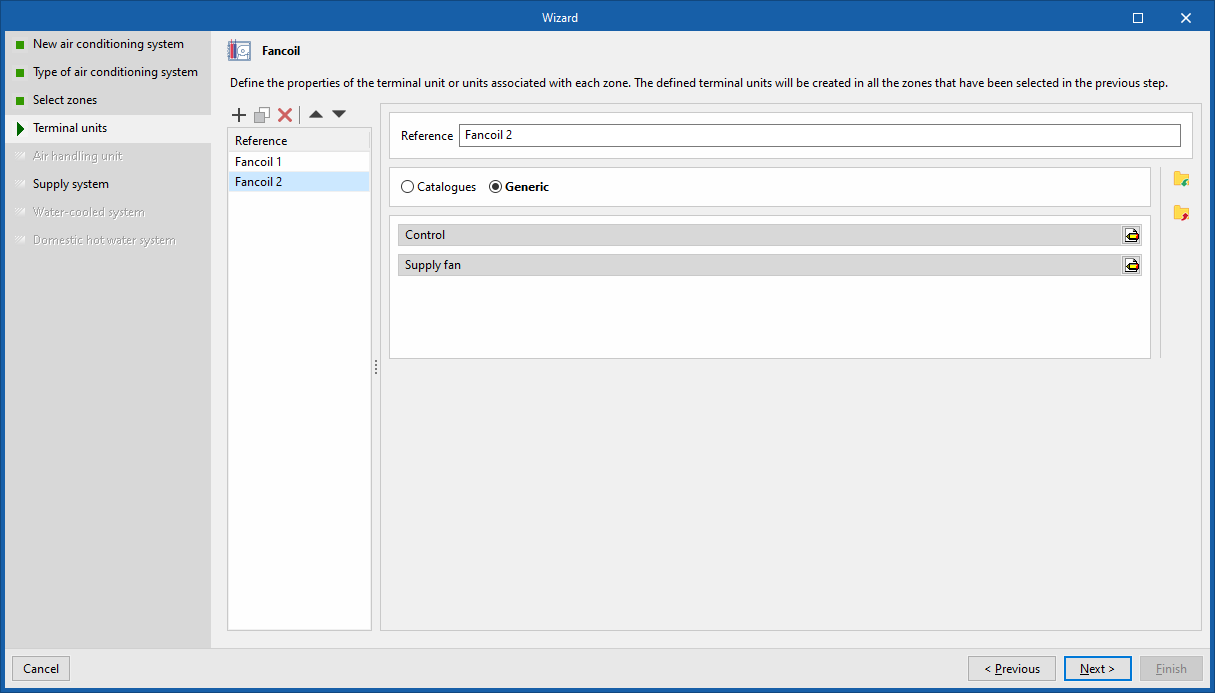

Unidades terminales

Los siguientes pasos del asistente están relacionados con los distintos elementos que componen el tipo de sistema de climatización escogido. Aquí se pueden definir sus características. En general, se mostrarán los paneles de definición correspondientes a las unidades terminales y a los sistemas de climatización disponibles en el programa según sean necesarios.

Para describir aquí el resto de opciones disponibles en el asistente, se muestra la definición de un sistema de climatización por fancoils conectados a una enfriadora condensada por agua y a una caldera mixta para calefacción y ACS.

En la definición de este sistema, el siguiente paso que ofrece el asistente es la definición de las unidades terminales, de tipo fancoil. Las unidades terminales definidas en este paso se añadirán a todas las zonas seleccionadas en el paso anterior. Se permite crear más de una unidad terminal del mismo tipo en la zona mediante la lista del panel (según las posibilidades de combinación de sistemas de climatización que ofrece el programa).

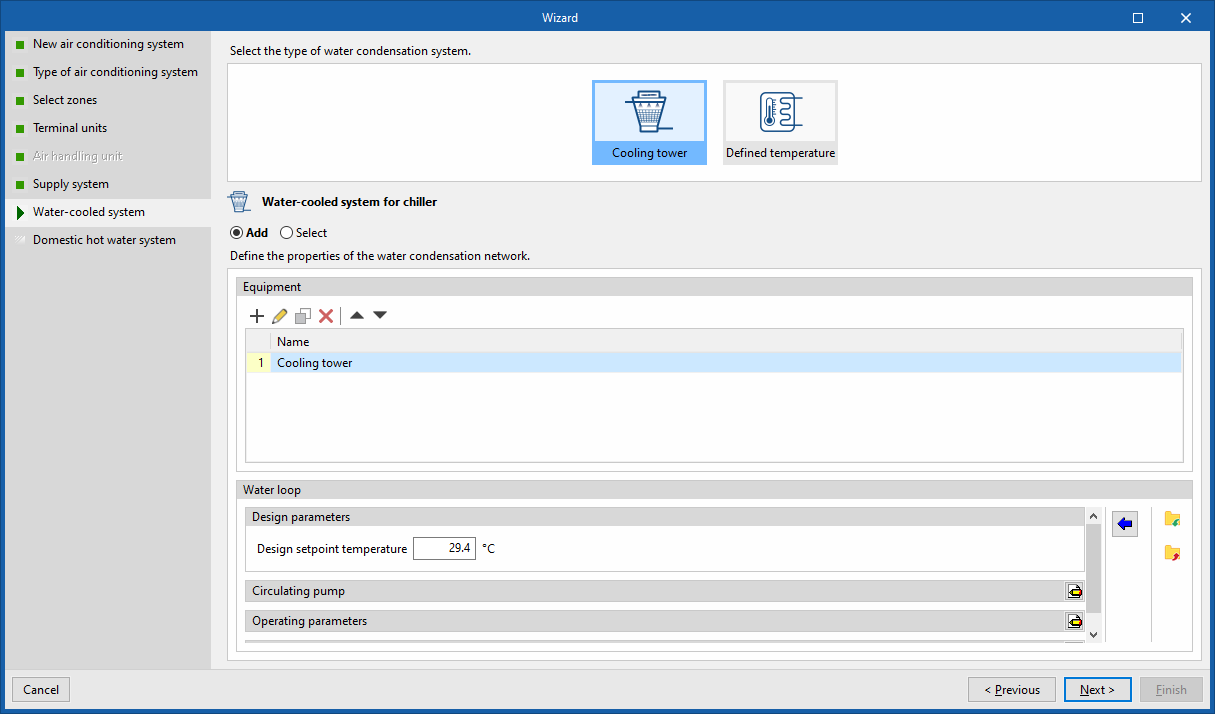

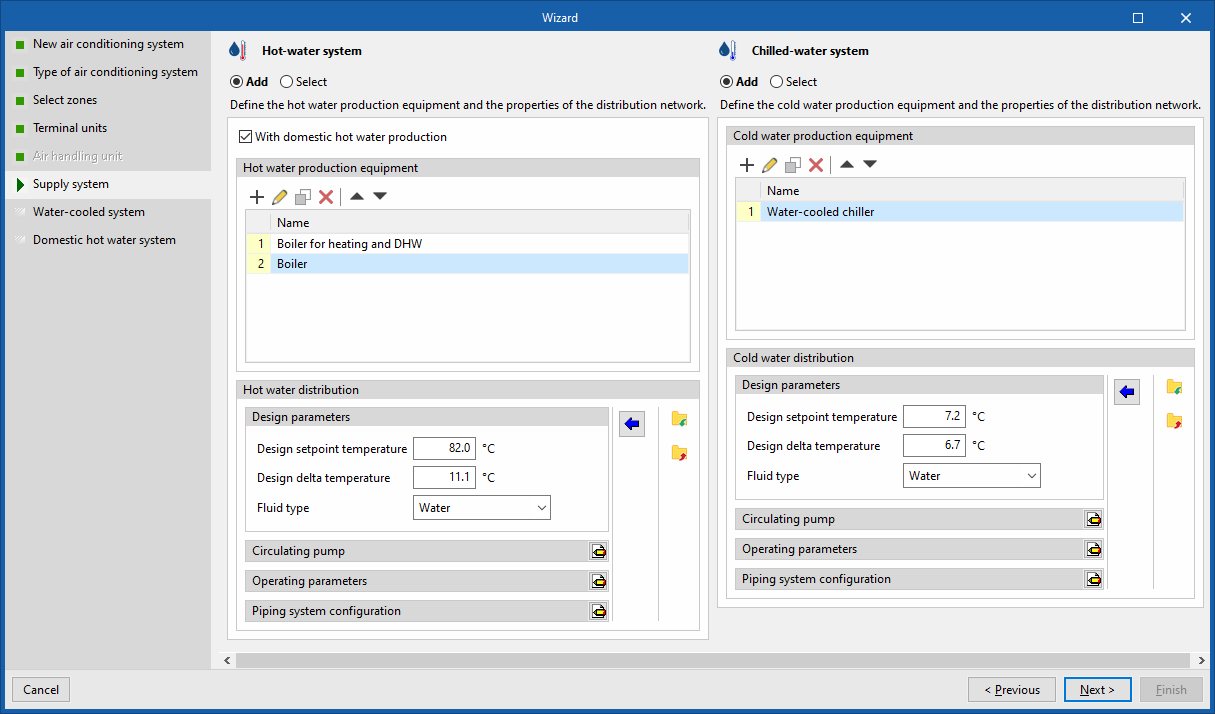

Sistema de producción / Sistema de condensación por agua

El siguiente paso es definir los sistemas de producción centralizados (o las unidades climatizadoras en el caso de los sistemas de aire) a los que se conectarán las unidades terminales. En este ejemplo, el asistente muestra los sistemas de calefacción y refrigeración por agua.

Para cada sistema se ofrecen las siguientes opciones:

• Añadir
  Permite definir un nuevo sistema de climatización.
• Seleccionar
  Permite seleccionar un sistema de climatización del tipo correspondiente, entre los definidos en la obra. Si en el tercer paso del asistente se eligió la opción "Añadir un sistema de producción" o "Añadir una unidad climatizadora por zona", se debe añadir un sistema para cada zona seleccionada.
• Con producción de ACS (opcional)
  Esta opción es exclusiva de los sistemas de producción de agua caliente ("Sistema de calefacción por agua" y "Aerotermia"). Permite definir un sistema mixto de climatización y ACS.

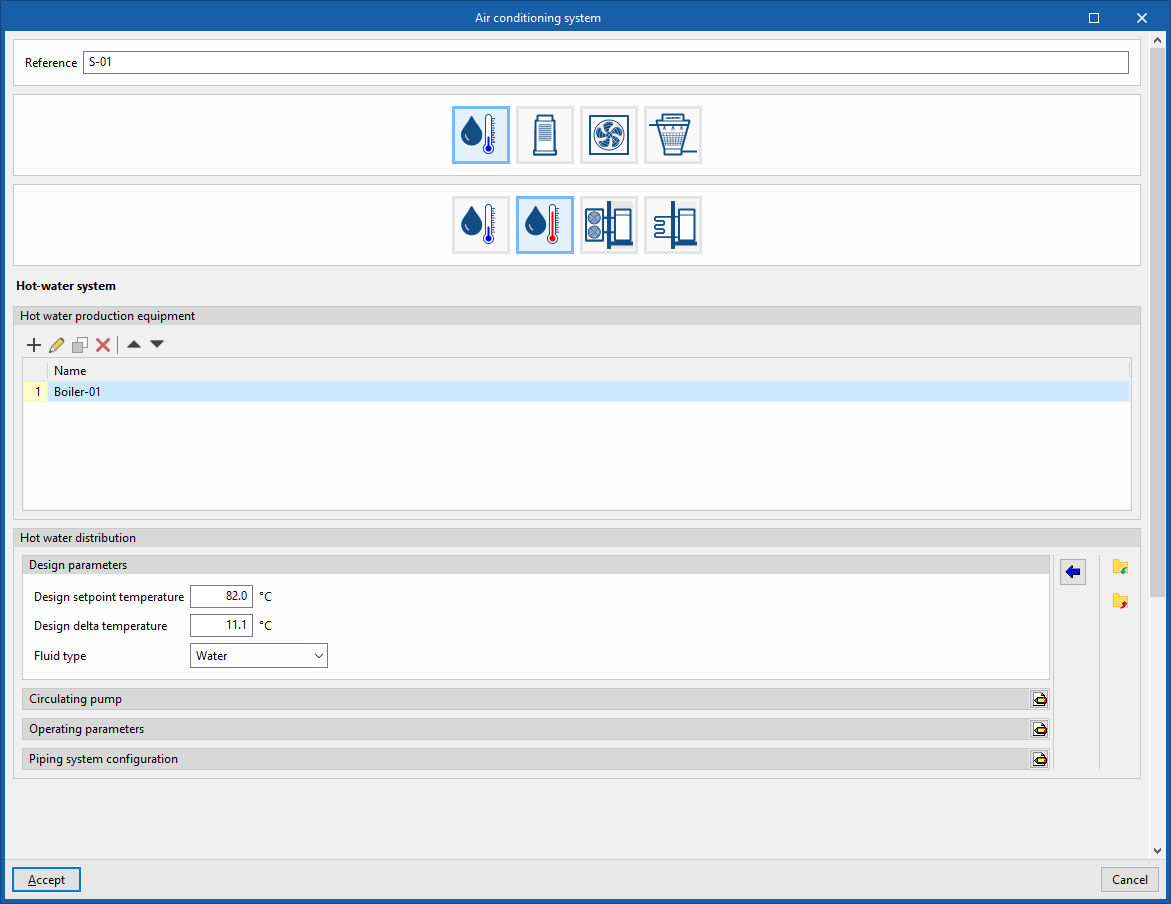

En este ejemplo, se ha definido un nuevo sistema de calefacción por agua con la opción "Con producción de ACS", y un nuevo sistema de refrigeración por agua que contiene una enfriadora condensada por agua. El asistente detecta las necesidades de los equipos seleccionados, y en el siguiente paso propone la definición del sistema de condensación para la enfriadora.

Sistema de ACS

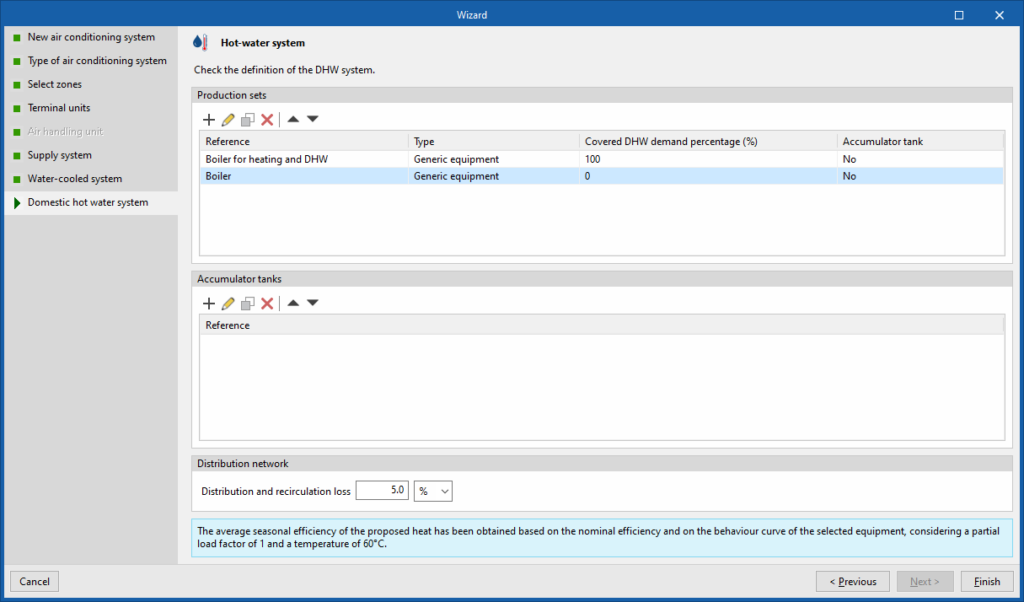

Por último, si se ha marcado la casilla "Con producción de ACS" anteriormente, el asistente muestra la definición del sistema de ACS que se va a añadir, basado en las características de los equipos del sistema de producción de agua caliente definidos previamente.

En el caso de haber definido varias calderas, se debe especificar cuál es la que produce ACS para poder calcular sus características. Se puede aceptar la propuesta del asistente o editarla.

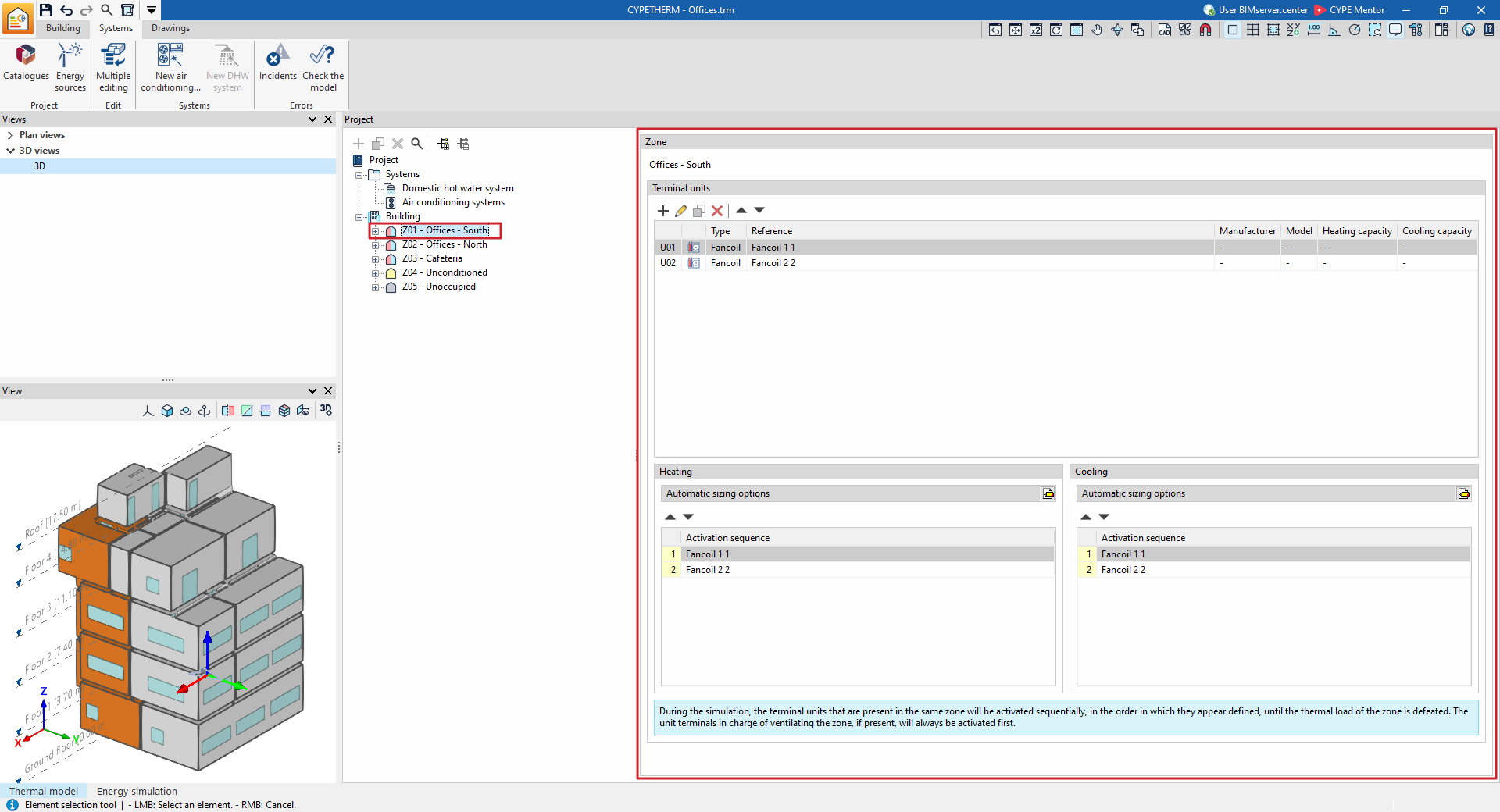

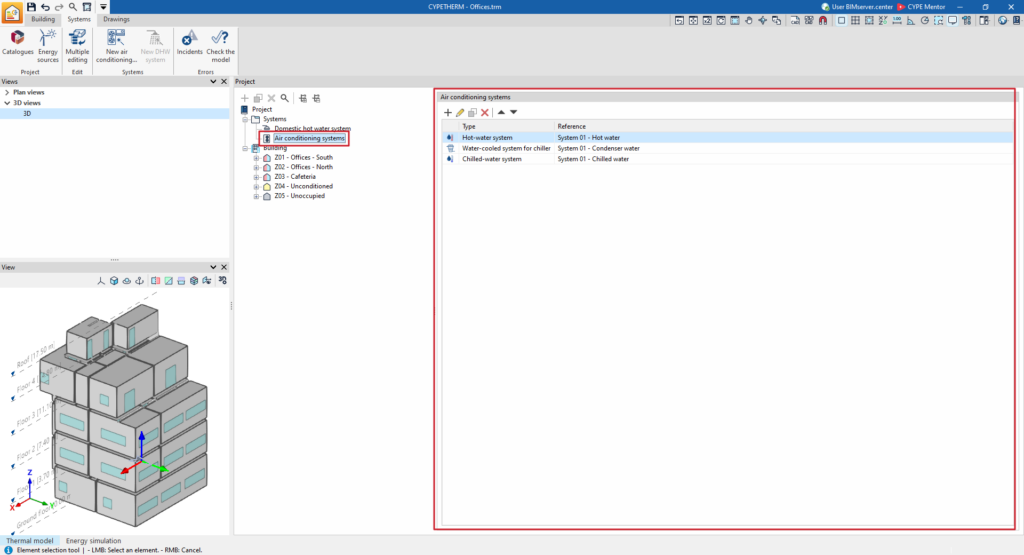

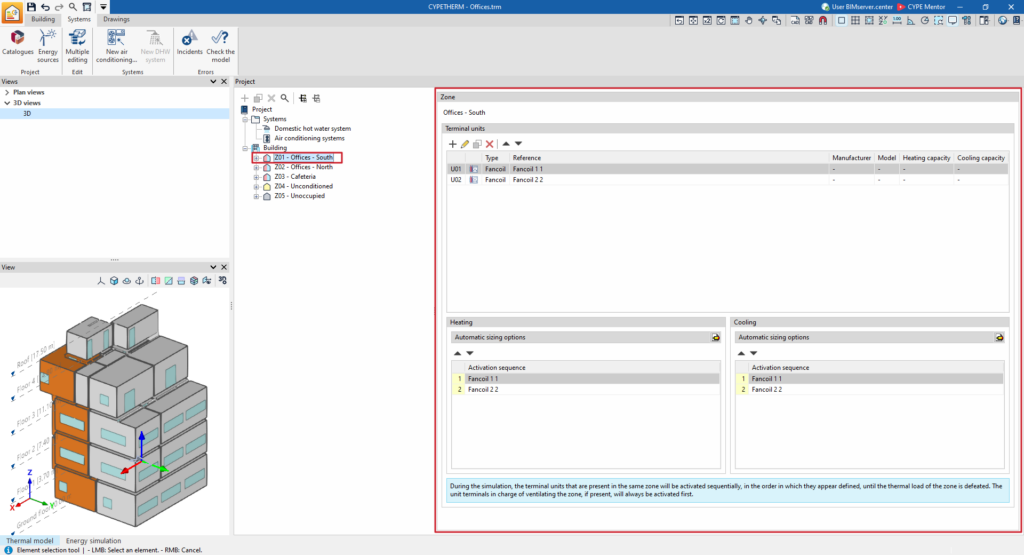

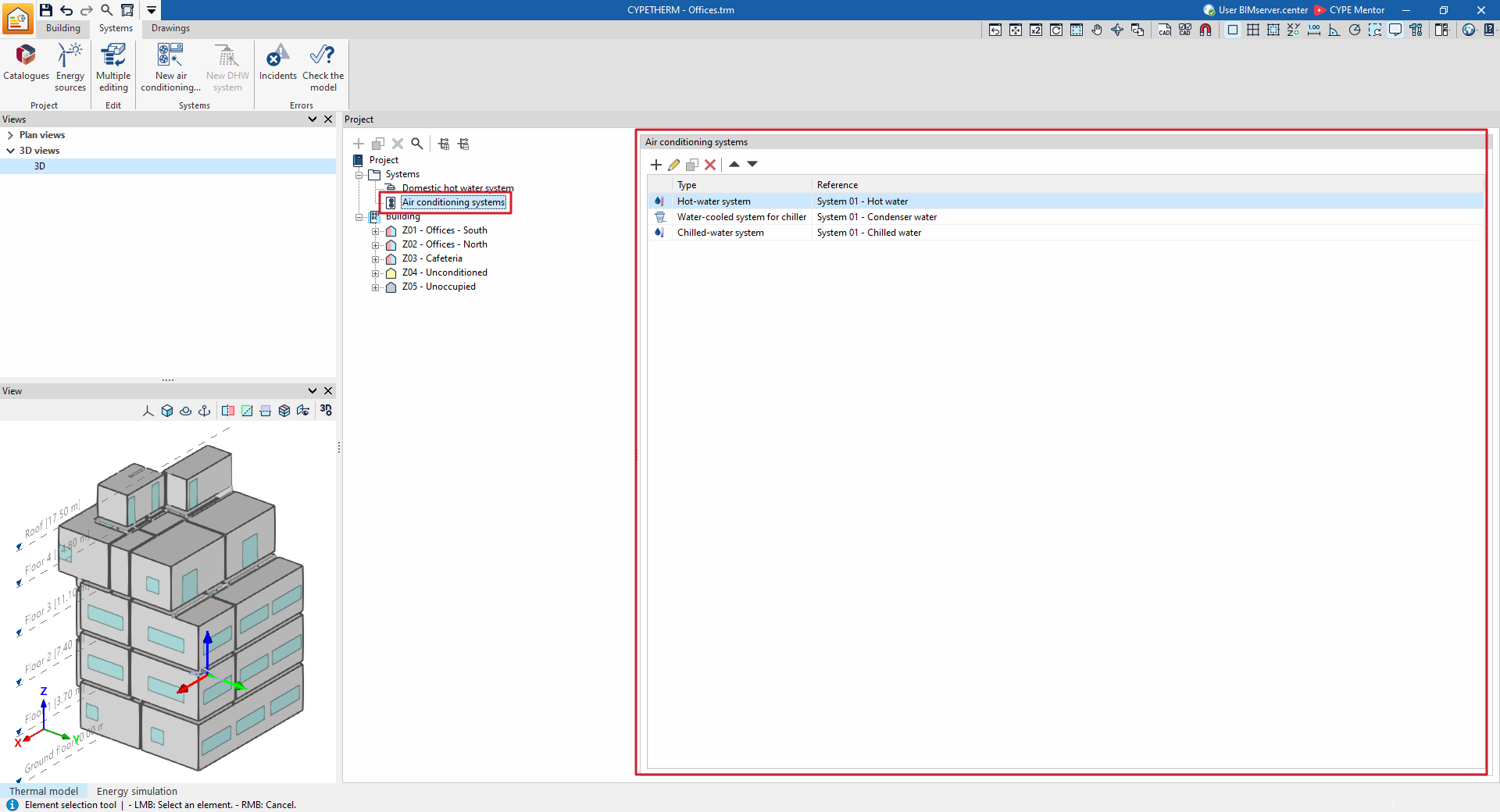

Al finalizar el asistente, se añaden al esquema de la obra los distintos elementos del sistema definido y se escogen las opciones necesarias de ventilación a nivel de zona.

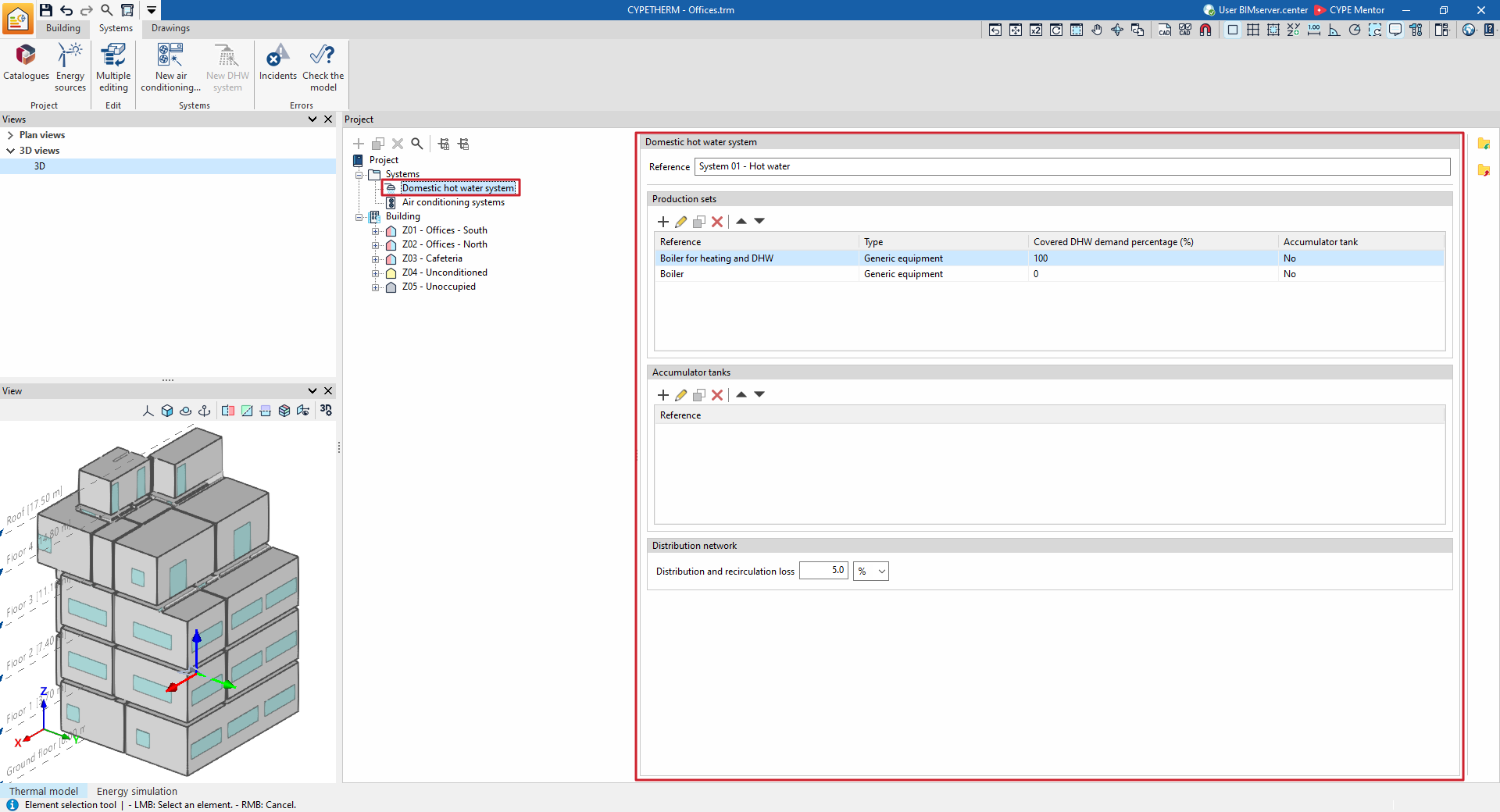

En caso de haber añadido un sistema de ACS con el asistente, la definición depende de la selección previamente realizada en "Parámetros generales" para la "Demanda diaria de ACS", en la pestaña "Edificio":

• Si se había definido la "Demanda total del edificio", el asistente crea un único sistema de ACS para el edificio.
• Si se había definido la "Demanda por zona térmica", el asistente crea por defecto un único sistema de ACS que atiende a las zonas seleccionadas en el paso 3 del asistente. En este caso, si en el asistente se ha seleccionado "Añadir un sistema de producción por zona", se crea un sistema de ACS para cada zona.

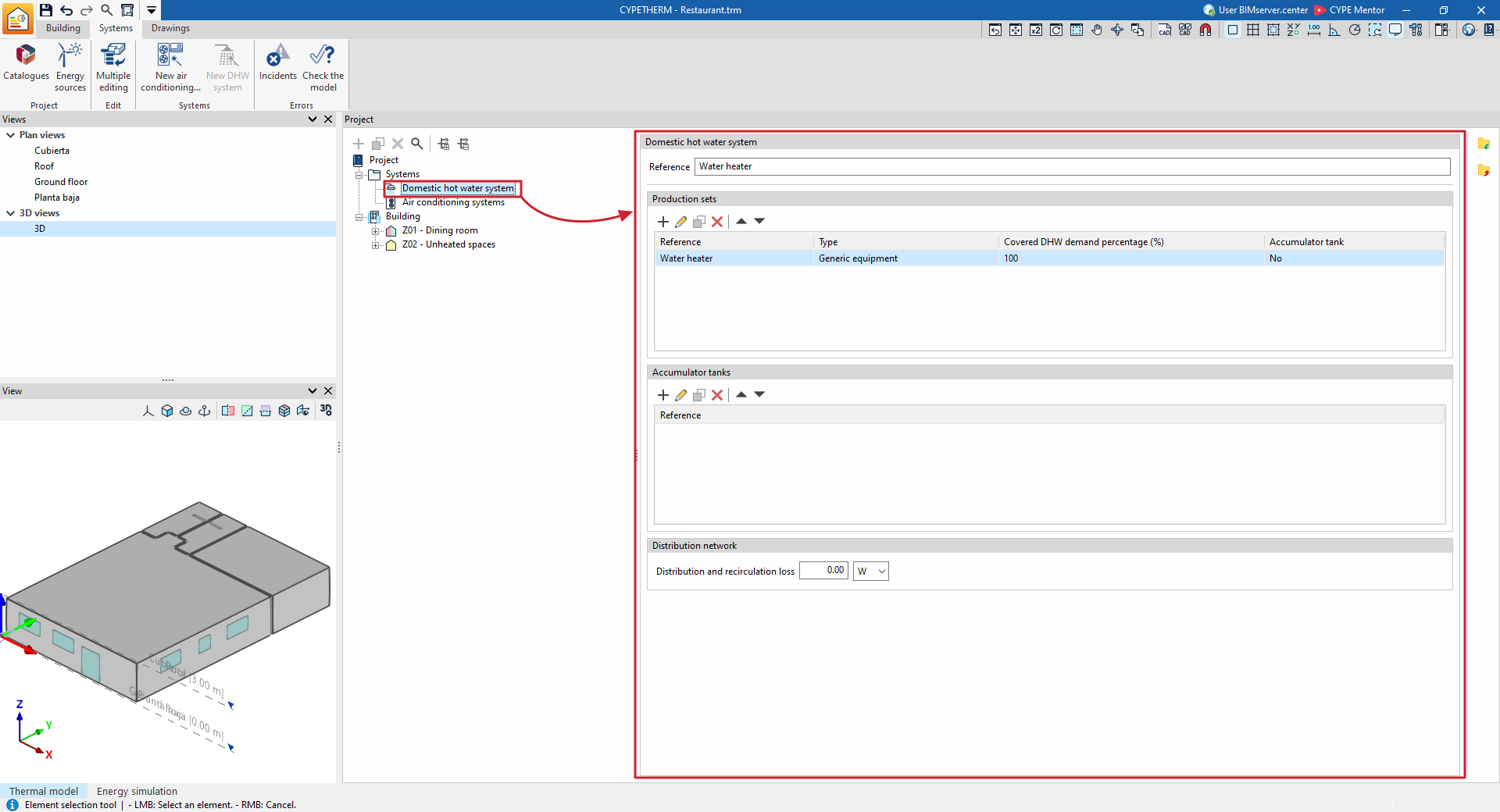

Definición de sistemas de ACS

La definición de los sistemas de ACS depende de la opción escogida en la sección "Demanda diaria de ACS", dentro de "Parámetros generales", en la barra de herramientas superior de la pestaña "Edificio".

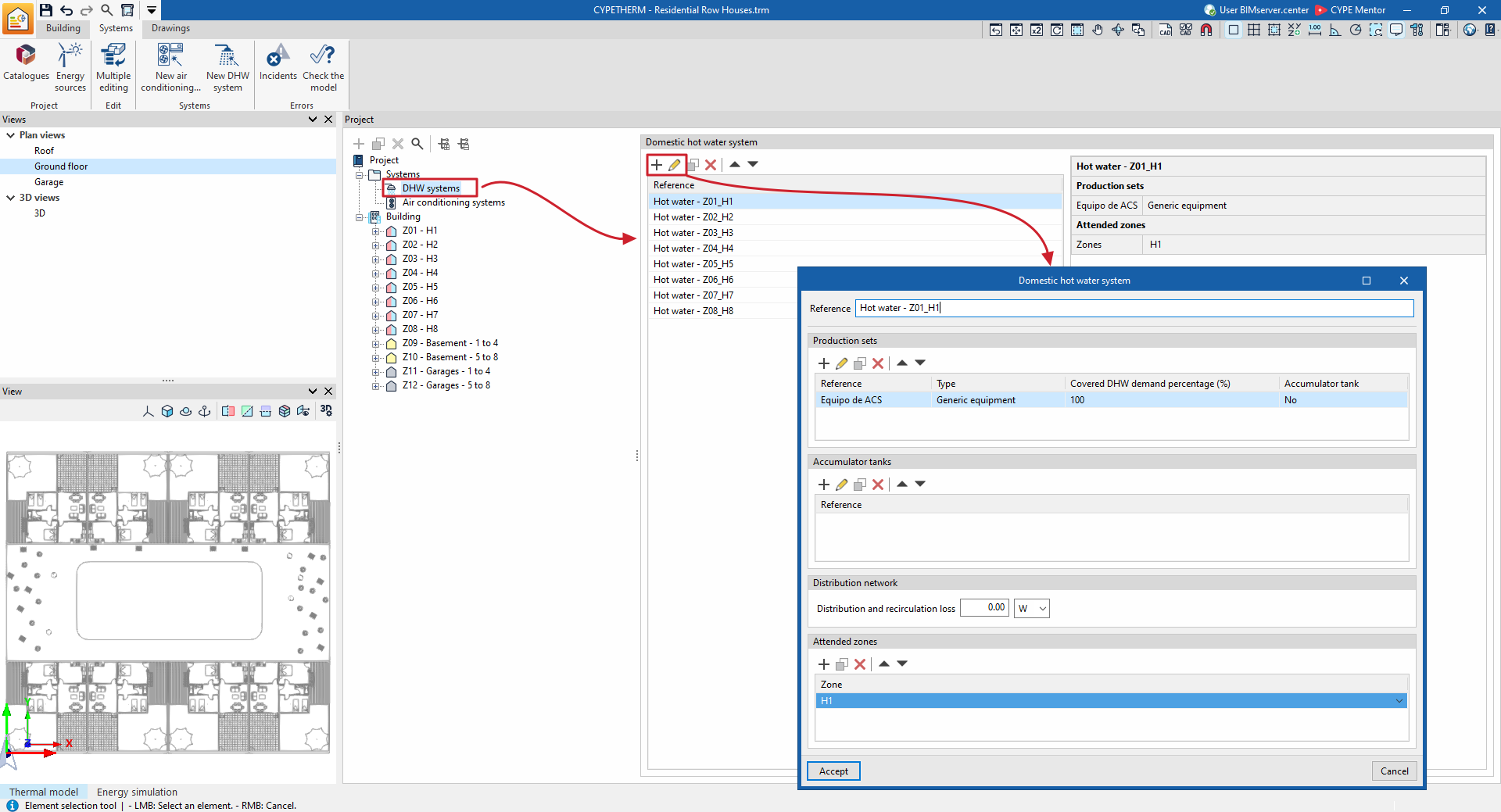

Definición de un único sistema de ACS para todo el edificio

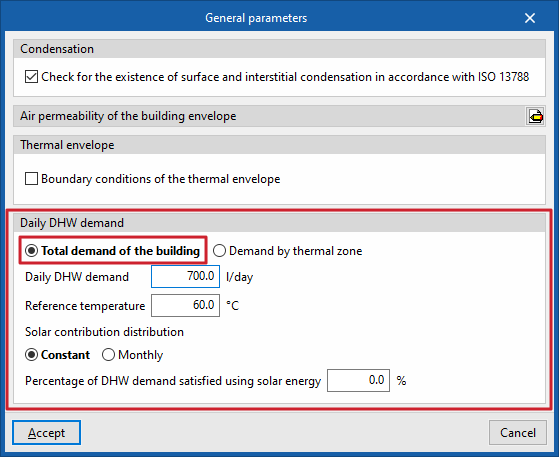

Si se ha escogido "Demanda total del edificio" en los "Parámetros generales", se permite definir un único sistema de ACS que atienda a esta demanda.

Después, para definir manualmente el sistema de ACS, se debe seleccionar en el esquema del edificio "Sistemas de ACS", dentro del desplegable "Sistemas" y añadir los equipos de producción y los acumuladores en el panel "Sistema de ACS" que aparece en el área principal.

Definición de múltiples sistemas de ACS que atienden una o varias zonas térmicas

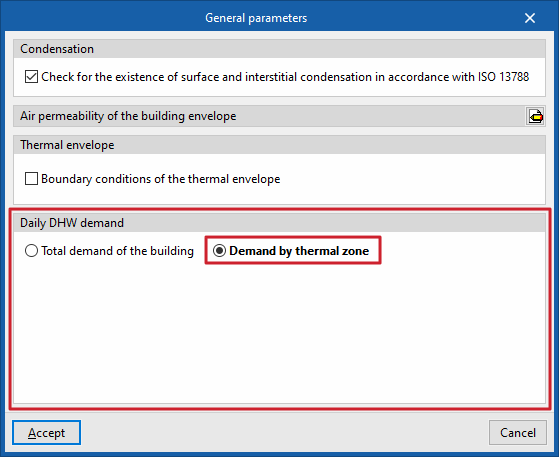

Si se ha escogido "Demanda por zona térmica" en los "Parámetros generales", se permite definir más de un sistema y seleccionar las zonas atendidas por cada uno.

Después, para añadir manualmente un nuevo sistema de ACS se debe seleccionar en el esquema del edificio "Sistemas de ACS", dentro del desplegable "Sistemas", y pulsar el botón "Añadir" de la barra de herramientas superior. Esto abre su ventana de edición.

Al crear diferentes sistemas de ACS, el programa los incorporará a la lista de sistemas de ACS de este apartado.

De forma similar, se pueden seleccionar y "Editar" cada uno de los sistemas de ACS creados en la lista para modificar sus propiedades en su ventana de edición.

Definición de sistemas mediante el asistente

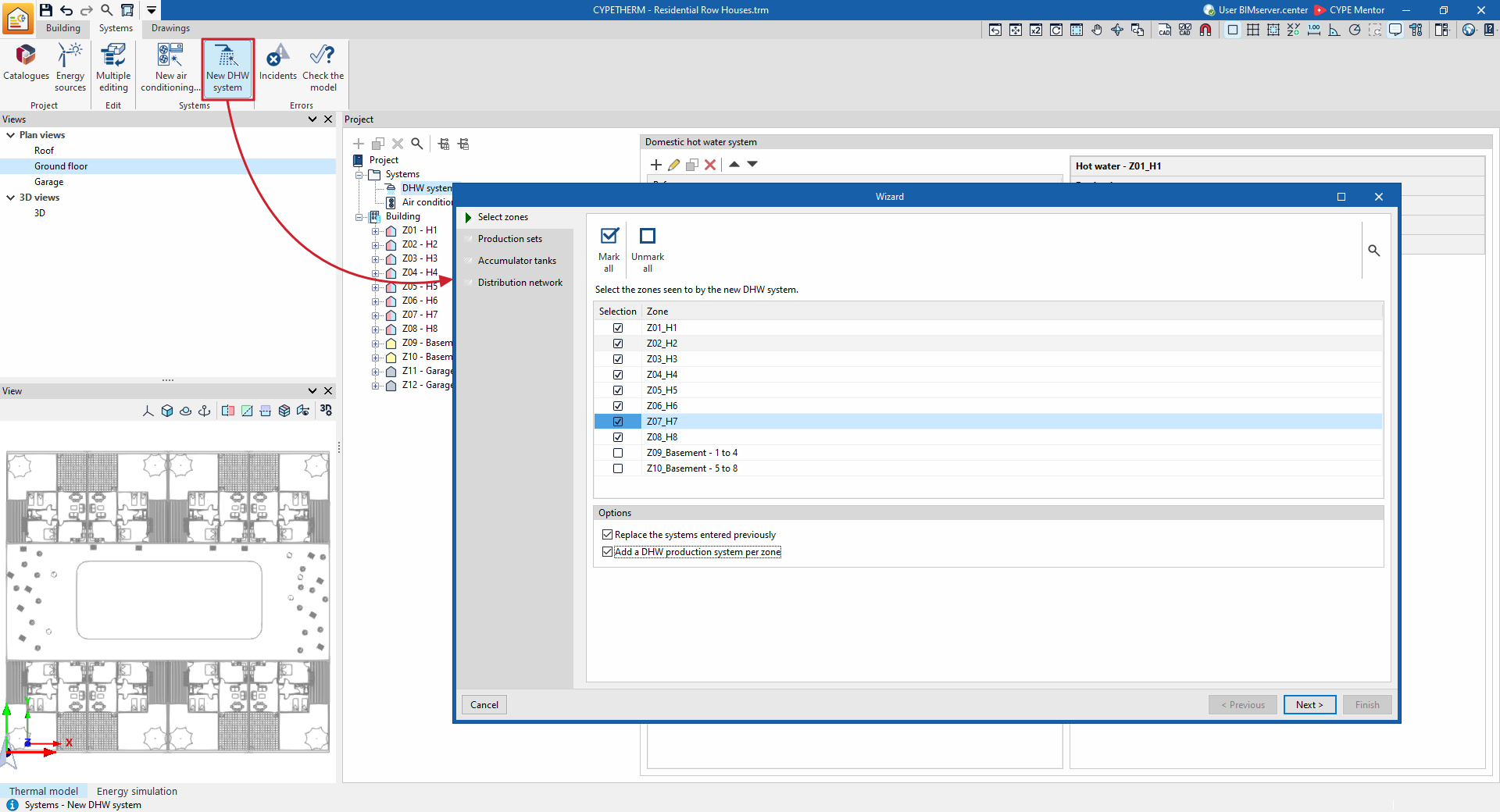

Si se ha activado la opción "Demanda por zona térmica" en los "Parámetros generales", los sistemas de ACS también pueden definirse mediante el asistente que aparece al utilizar la opción "Nuevo sistema de ACS", disponible en el bloque "Sistemas" de la barra de herramientas superior.

En este asistente, en primer lugar se seleccionan las zonas atendidas por el nuevo sistema de ACS introducido, con las opciones de "Reemplazar los sistemas introducidos previamente" y/o de "Añadir un sistema de producción de ACS por zona".

Después, en los siguientes pasos se definen los "Equipos de producción", los "Acumuladores" y las pérdidas de la "Red de distribución" asociados al sistema.

Al aceptar, el programa creará los sistemas de ACS necesarios, asignándolos a todas o a cada una de las zonas, según la configuración definida.

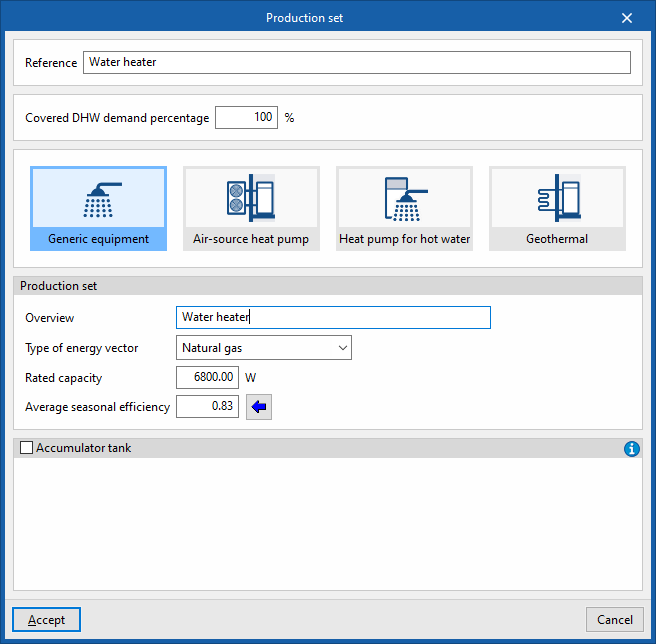

Equipos de producción de ACS

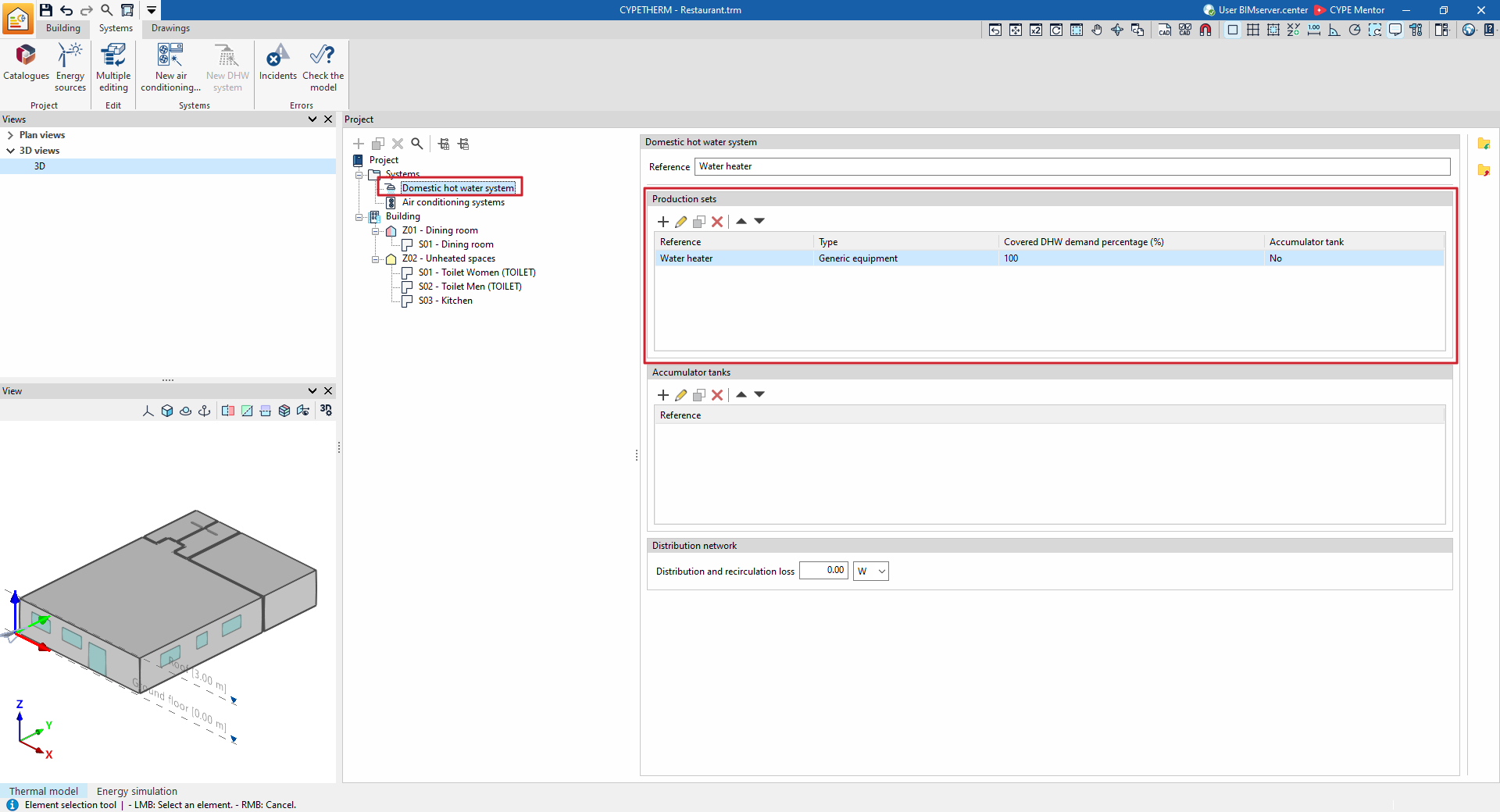

La sección "Equipos de producción" ofrece una lista que contiene la definición de los equipos que abastecen la demanda de ACS asignada al sistema de ACS que está siendo editado.

Los equipos de producción de ACS exigen la definición del siguiente parámetro:

• Porcentaje de la demanda de ACS cubierto
  Se debe especificar la parte de dicha demanda cubierta por cada equipo. El conjunto de equipos de producción definidos en el sistema debe cubrir la totalidad de la demanda de ACS; esto es, la suma de los porcentajes debe ser 100%.

Después, se debe seleccionar el tipo de equipo de producción de ACS entre los siguientes:

Equipo genérico

Permite simular cualquier equipo de producción de ACS a partir del vector energético que utiliza y su rendimiento medio estacional.

• Equipo de producción
  • Descripción
  • Tipo de vector energético (Electricidad / Gas natural / Gasóleo C / GLP / Carbón / Biomasa / Biomasa densificada (pellets))
  • Potencia nominal
    Este dato no interviene en la simulación energética y se utiliza únicamente para la redacción de los listados de resultados.
  • Rendimiento medio estacional

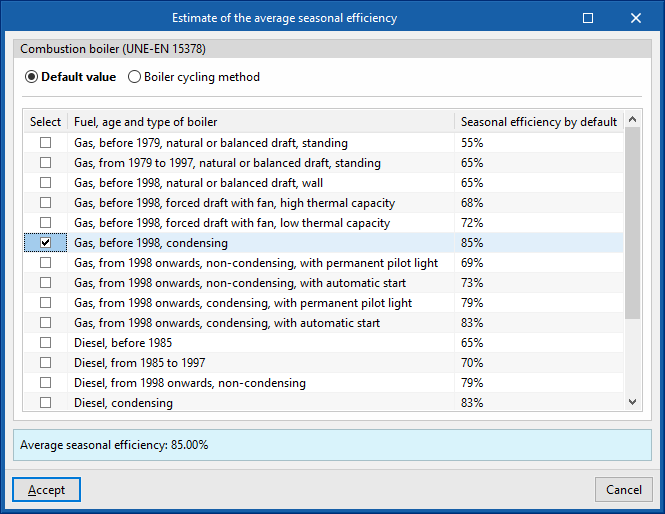

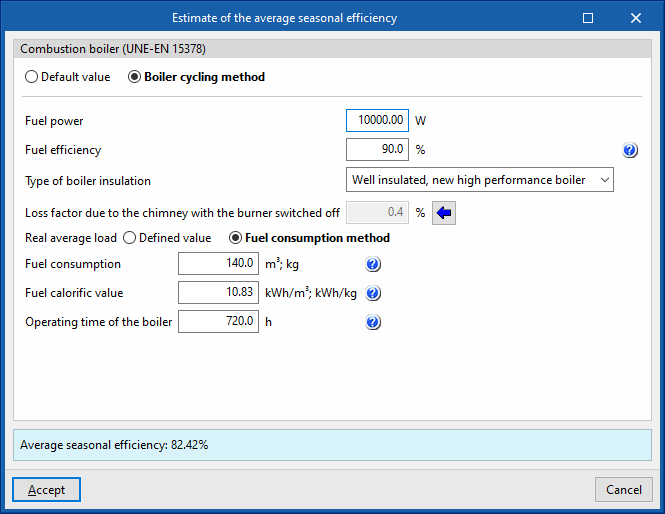

    Se ofrece un asistente para realizar la "Estimación del rendimiento medio estacional" de calderas de combustión, según la norma UNE-EN 15378. Esto puede hacerse:
    • Valor por defecto
      Permite importar el "Rendimiento estacional por defecto" en función del "Combustible, antigüedad y tipo de caldera" seleccionado (Tabla B.3 UNE-EN 15378).
    • Método de los ciclos de la caldera
      Permite utilizar el método de los ciclos de la caldera (Anexo N UNE-EN 15378), que calcula el rendimiento estacional mediante una estimación más precisa si se disponen de datos técnicos y de consumo del equipo:
      • Potencia de combustión
      • Rendimiento de la combustión
        En instalaciones existentes, este dato se obtiene de un análisis de combustión realizado durante la inspección periódica de la caldera. Si no se dispone de este dato, se puede utilizar el valor de rendimiento de la caldera, lo que proporcionará resultados conservadores.
      • Tipo de aislamiento de la caldera (Bien aislada, caldera nueva de alto rendimiento / Bien aislada y mantenida / Caldera antigua con aislamiento medio / Caldera antigua con mal aislamiento / Sin aislamiento)

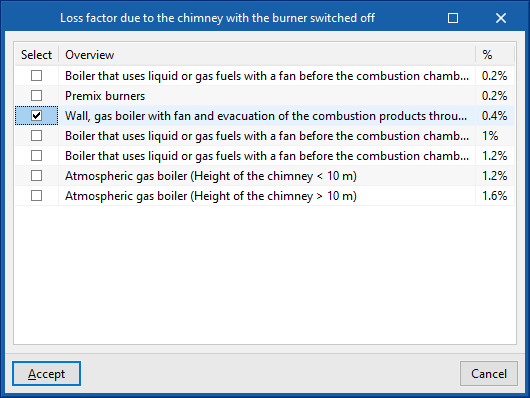

      • Factor de pérdidas por la chimenea con el quemador apagado
        Este valor puede importarse con el asistente a la derecha en función del tipo de caldera y de su instalación.
      • Carga media real
        Este valor puede ser definido directamente u obtenerse a partir del método de consumo de combustible.
        • Valor definido
        • Método de consumo de combustible
          • Consumo de combustible
            El consumo real de combustible se debe expresar en las mismas unidades (volumétricas o másicas) en las que se exprese su poder calorífico.
          • Poder calorífico del combustible
            Se indica el poder calorífico inferior o superior del combustible, en función del valor utilizado para expresar la potencia de combustión. Se debe expresar en las mismas unidades (volumétricas o másicas) en las que se exprese el consumo de combustible.
          • Tiempo de funcionamiento de la caldera
            El tiempo de funcionamiento es el número de horas durante las cuales la caldera ha estado a disposición de servicio, durante el período de tiempo al que se refiere el consumo de combustible.

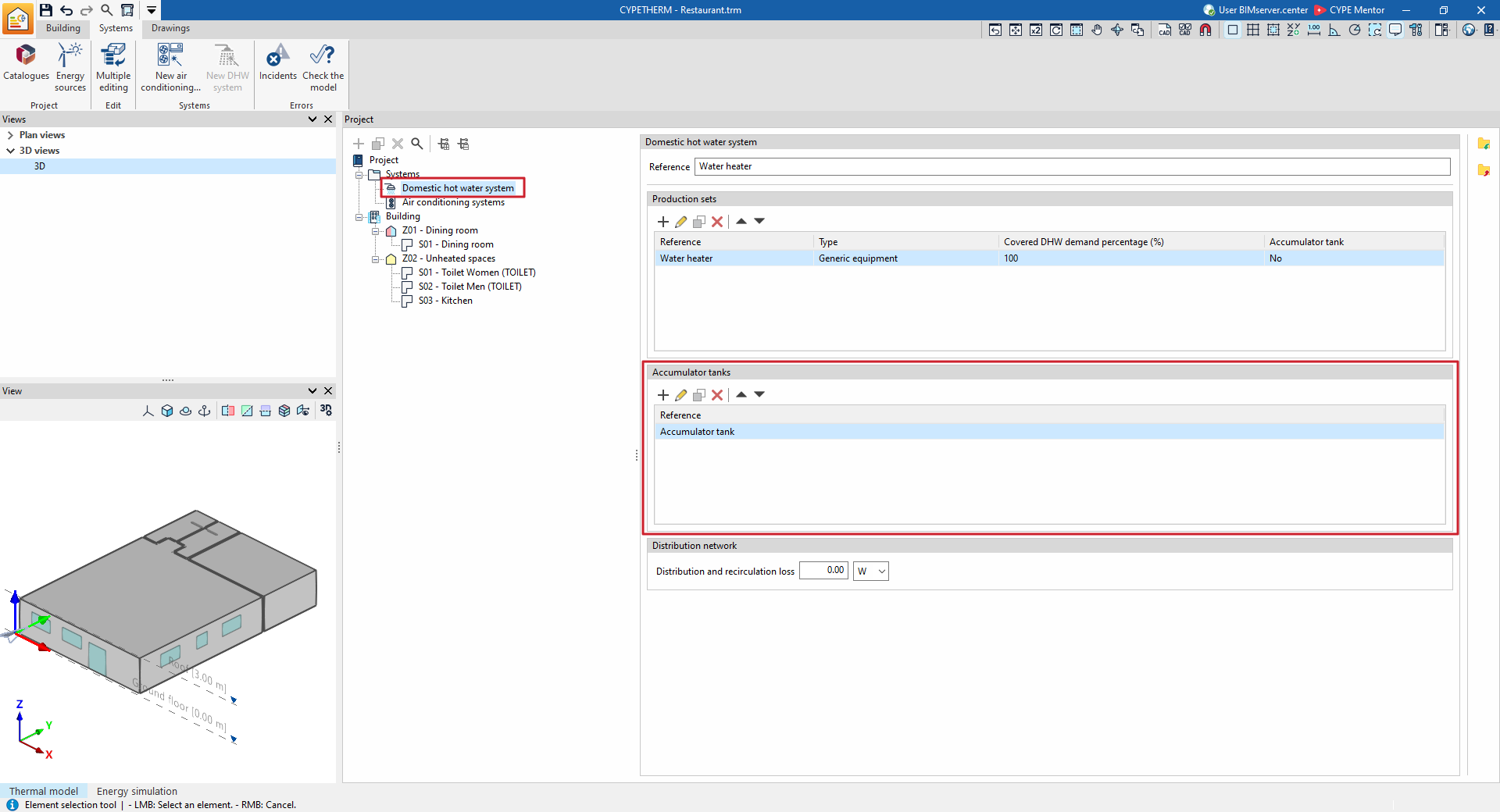

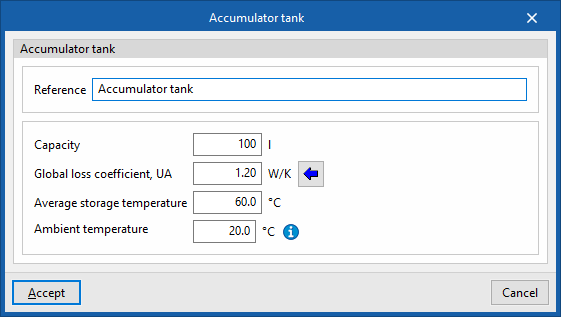

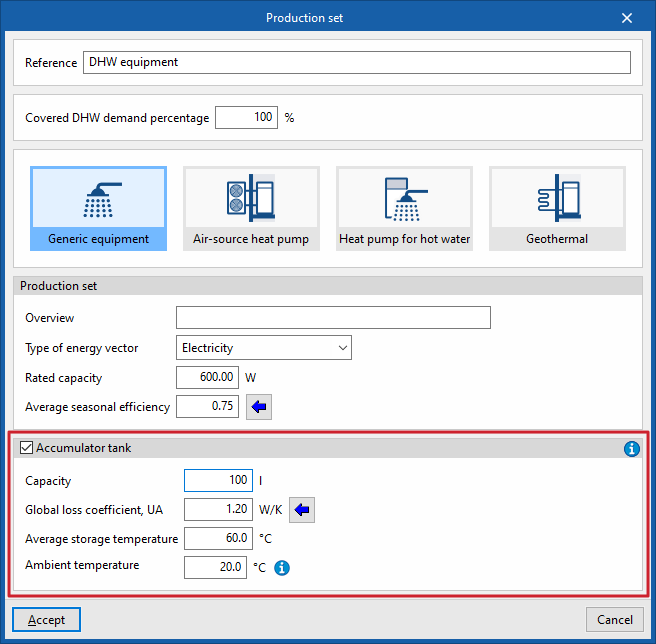

Opcionalmente, se pueden definir las características de un acumulador integrado o asociado al equipo de producción. Las pérdidas asociadas a la acumulación serán asignadas a este equipo (y no al conjunto de equipos del sistema) y cubiertas por el mismo. Esta opción permite definir equipos como el termo eléctrico.

Los datos exigidos en los acumuladores asociados a los equipos de producción son los siguientes:

• Acumulador (opcional)
  • Capacidad
    Volumen del acumulador.

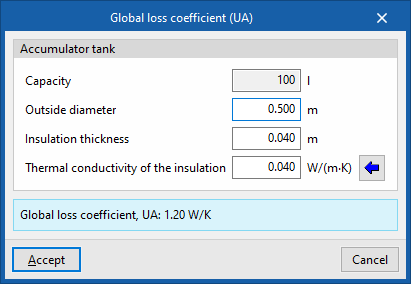

  • Coeficiente global de pérdidas, UA
    Se ofrece un asistente para calcular el valor UA del acumulador a partir de las características de su aislamiento, según el documento del IDAE "Guía técnica: Diseño y cálculo del aislamiento térmico de conducciones, aparatos y equipos".
    • Capacidad
      Volumen del acumulador, según el dato introducido en el panel anterior.
    • Diámetro exterior
      Diámetro exterior del acumulador.
    • Espesor del aislamiento
      Espesor del aislamiento en la carcasa del acumulador.

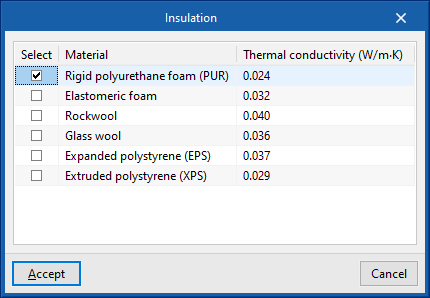

    • Conductividad térmica del aislamiento
      Este valor se puede importar a partir del material seleccionado en el asistente a la derecha.
  • Temperatura media de acumulación
    Temperatura media del agua acumulada en el equipo.
  • Temperatura ambiente
    Temperatura ambiente media del local donde está instalado el acumulador de ACS.

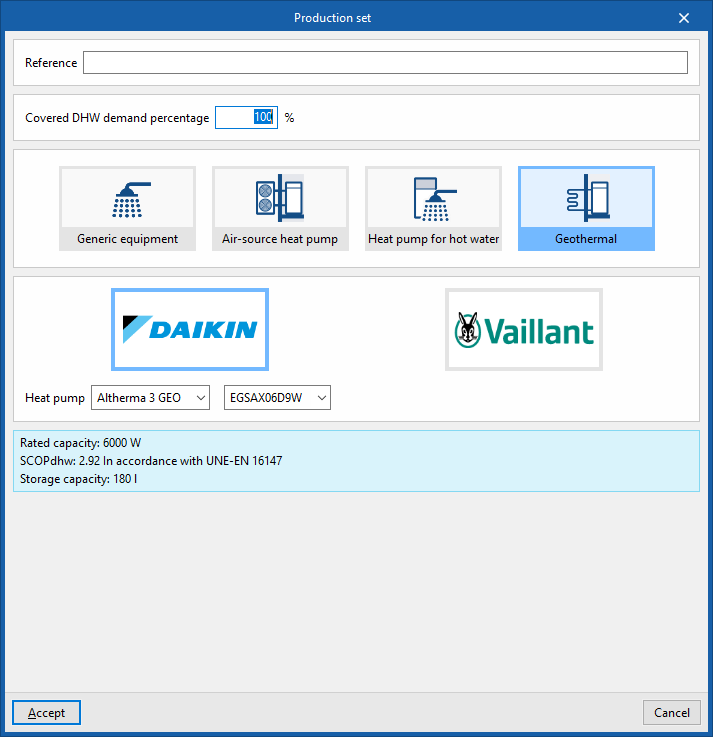

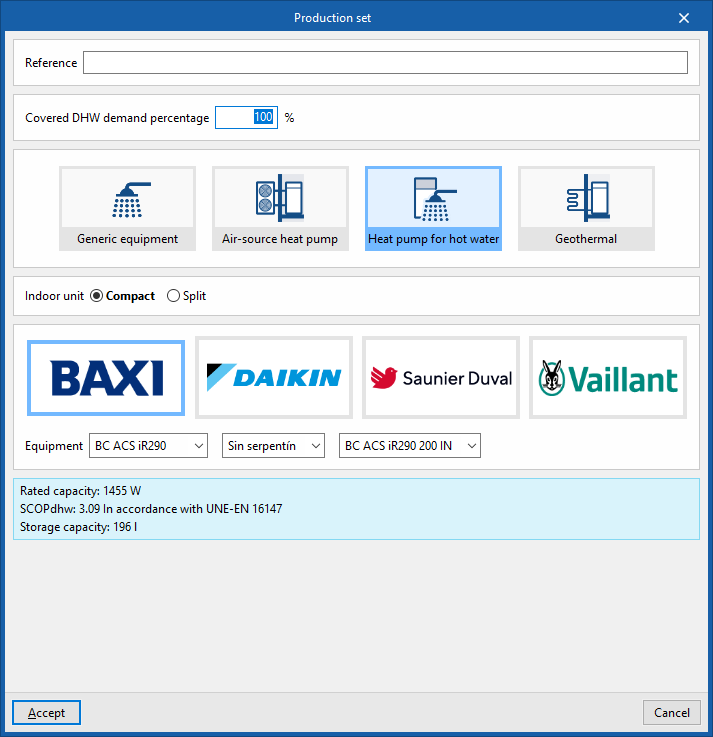

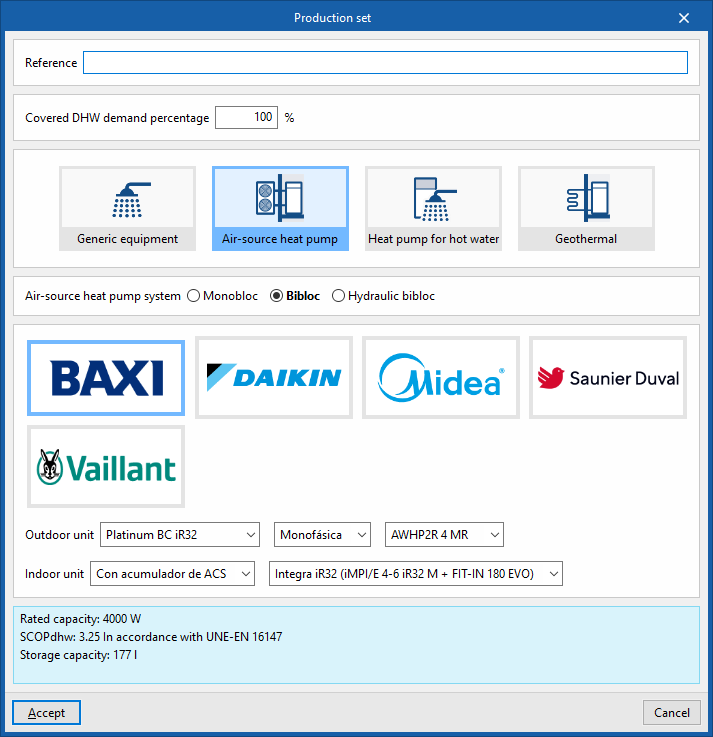

Equipos de fabricantes: aerotermia, bomba de calor para ACS, geotermia

Las opciones "Aerotermia", "Bomba de calor para ACS" y "Geotermia" permiten utilizar este tipo de equipos para cubrir la demanda de ACS y ofrecen, bajo los logos de distintos fabricantes, la posibilidad de seleccionar los equipos de sus catálogos comerciales. Las características de estos equipos se encuentran completamente definidas dentro del programa a partir de los datos proporcionados por los fabricantes.

Las opciones disponibles en sus paneles de edición son las siguientes:

• Conexión con Open BIM Database
  Permite iniciar sesión en la base de datos Open BIM Database.
• Selección de fabricante
  Permite seleccionar el fabricante deseado.
• Importación de datos de fabricante
  Este botón, situado en la parte derecha de la ventana, permite importar los datos de los equipos de uno de los fabricantes disponibles seleccionando el catálogo y el producto deseado.

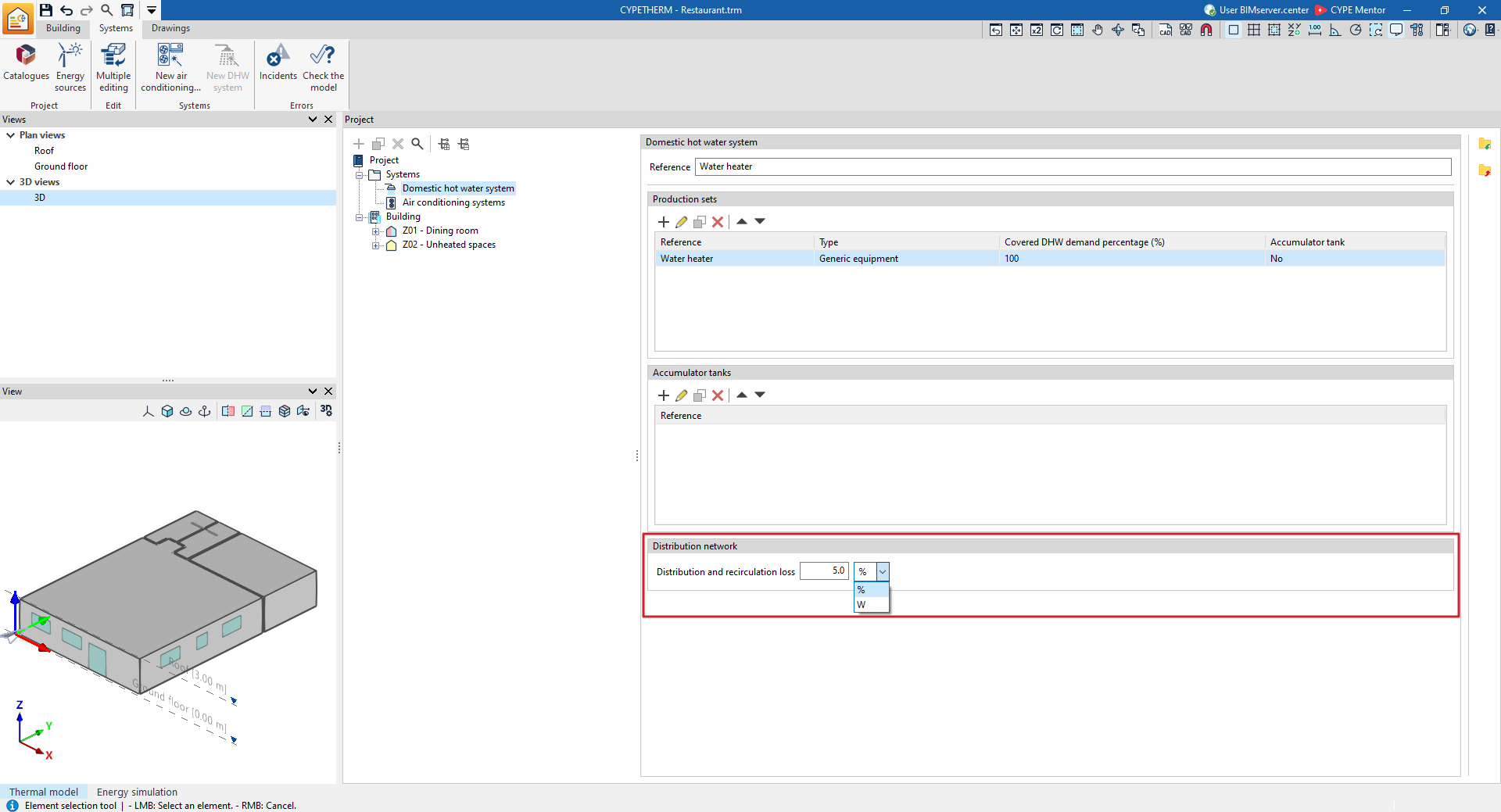

Red de distribución

La sección "Red de distribución" permite definir las pérdidas por distribución y recirculación asociadas al sistema de ACS, con el fin de contabilizarlas en el cálculo de la demanda energética para ACS:

• Pérdidas por distribución y recirculación
  Se permite definir estas pérdidas como un valor constante en watios ("W"), o bien como un porcentaje ("%") de la demanda energética de ACS de las zonas a las que atiende el sistema de ACS.

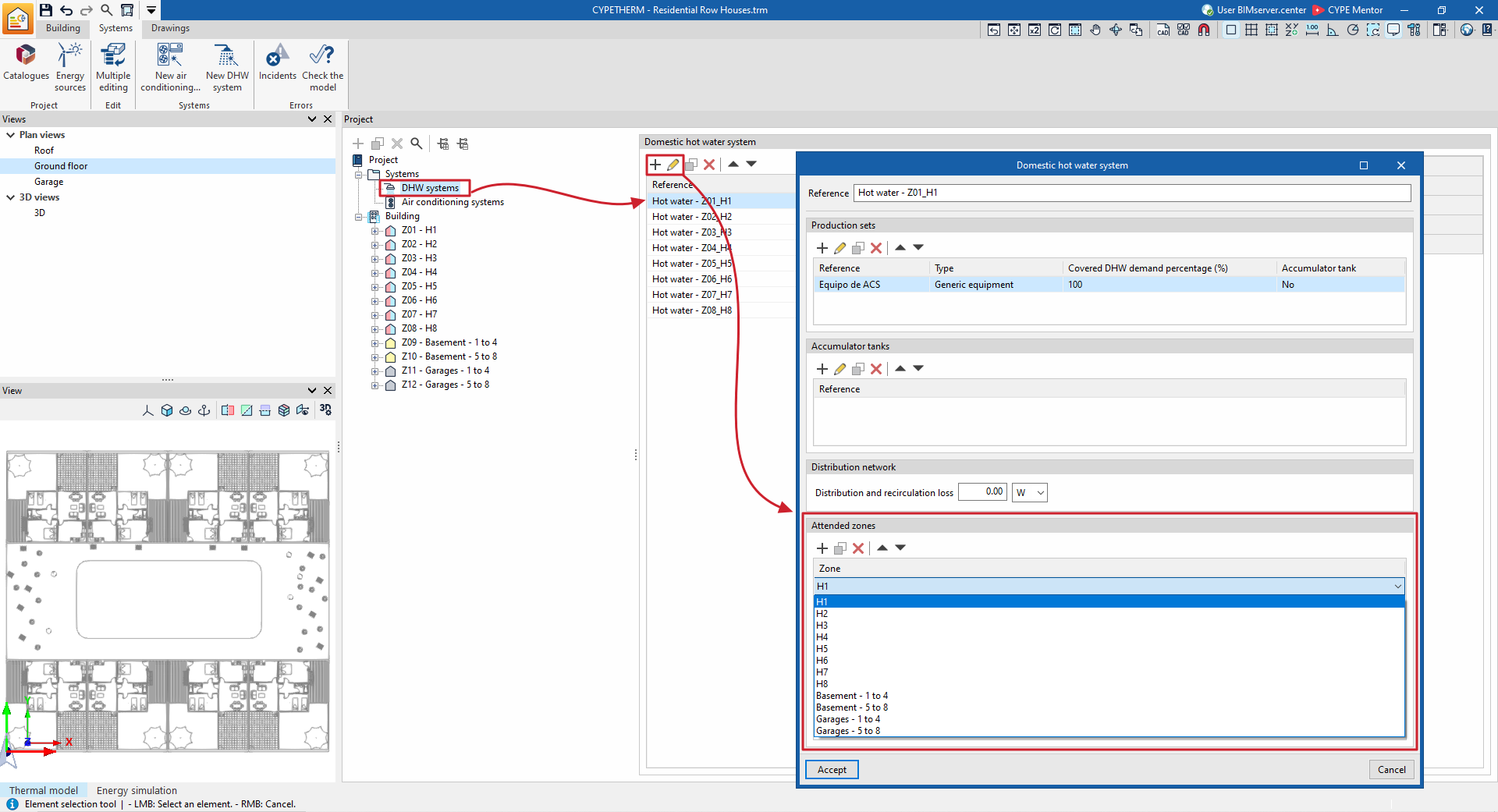

Zonas atendidas

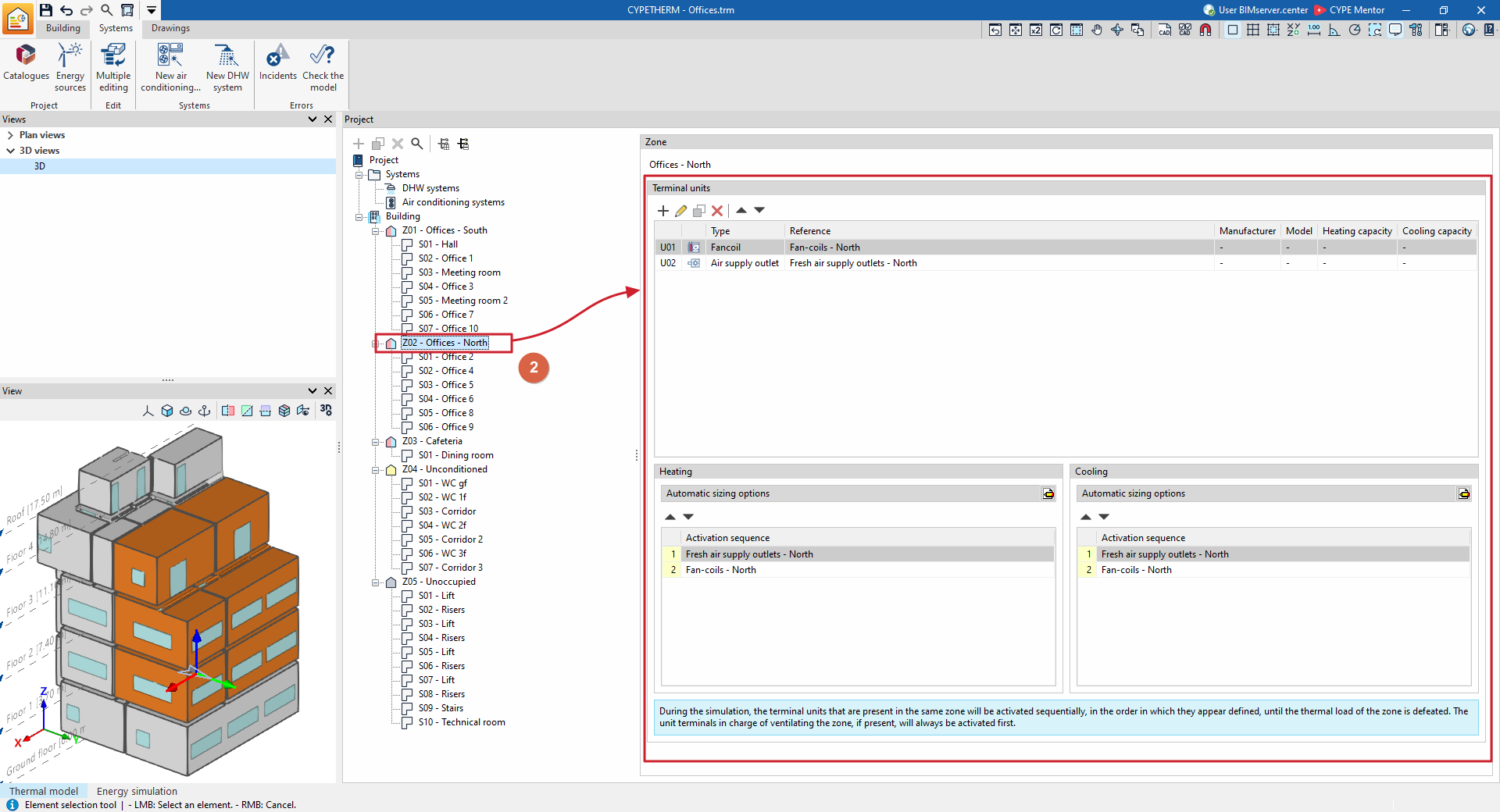

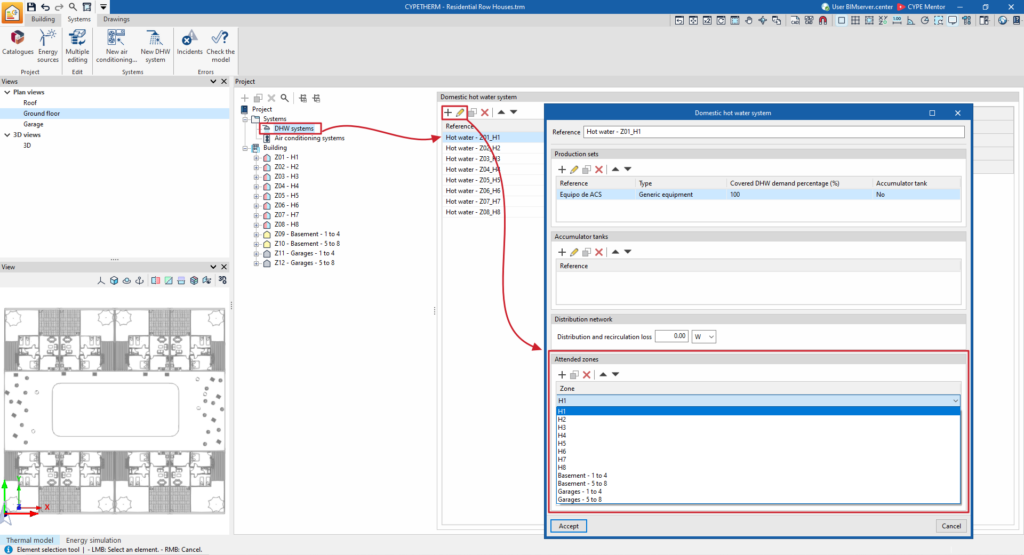

La sección "Zonas atendidas" aparece en la ventana de edición de cada sistema de ACS si se ha escogido "Demanda por zona térmica" en los "Parámetros generales" y permite seleccionar las zonas térmicas atendidas por el sistema de ACS seleccionado.

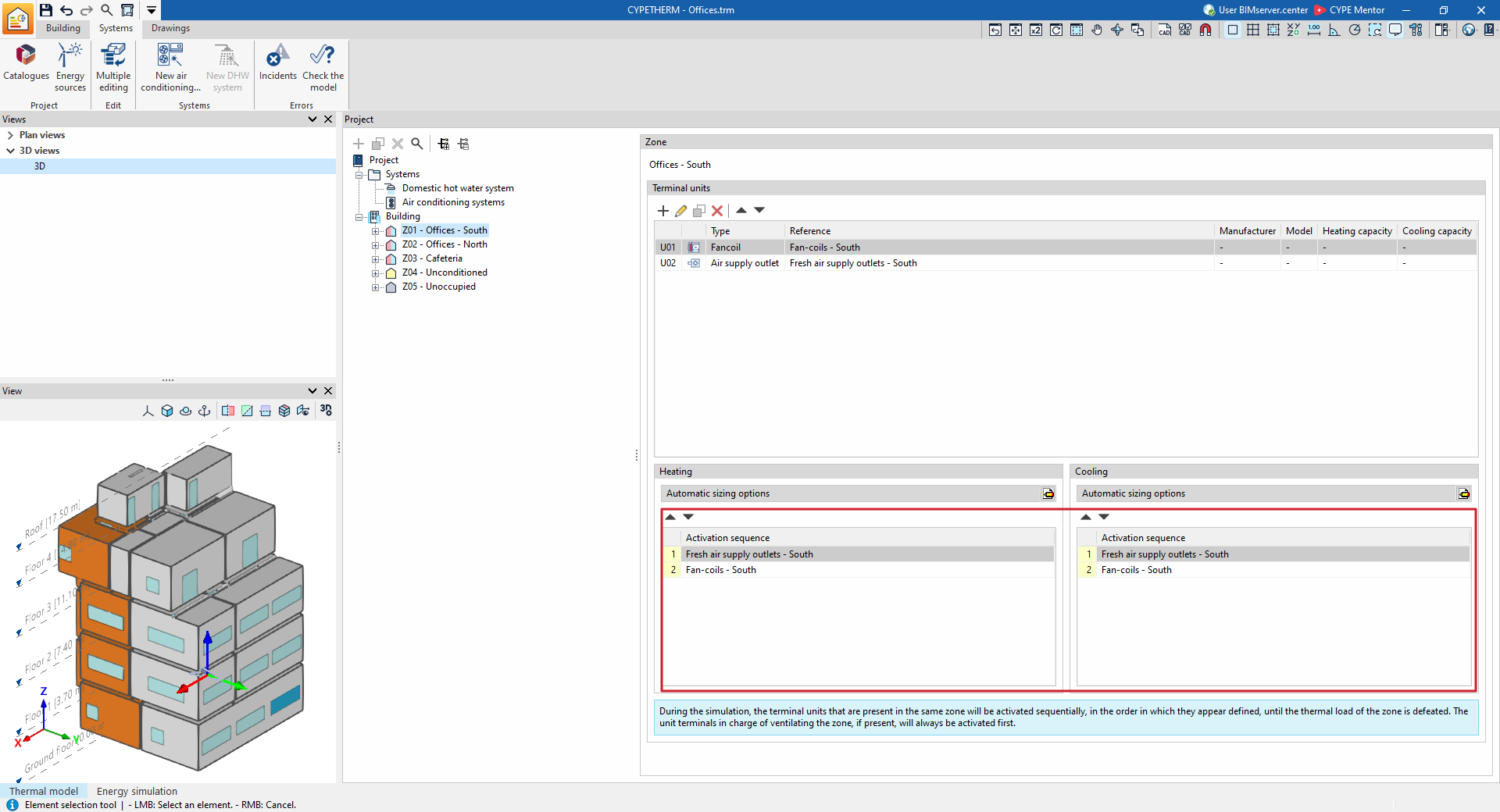

Secuencia de activación

Durante la simulación, las unidades terminales presentes en la zona se activan secuencialmente hasta vencer la carga térmica de la zona, según el orden de las listas de unidades terminales definidas en los apartados "Secuencia de activación", distinguiendo entre "Calefacción" y "Refrigeración".

La unidad terminal encargada de la ventilación de la zona, en caso de existir, se activa siempre en primer lugar.

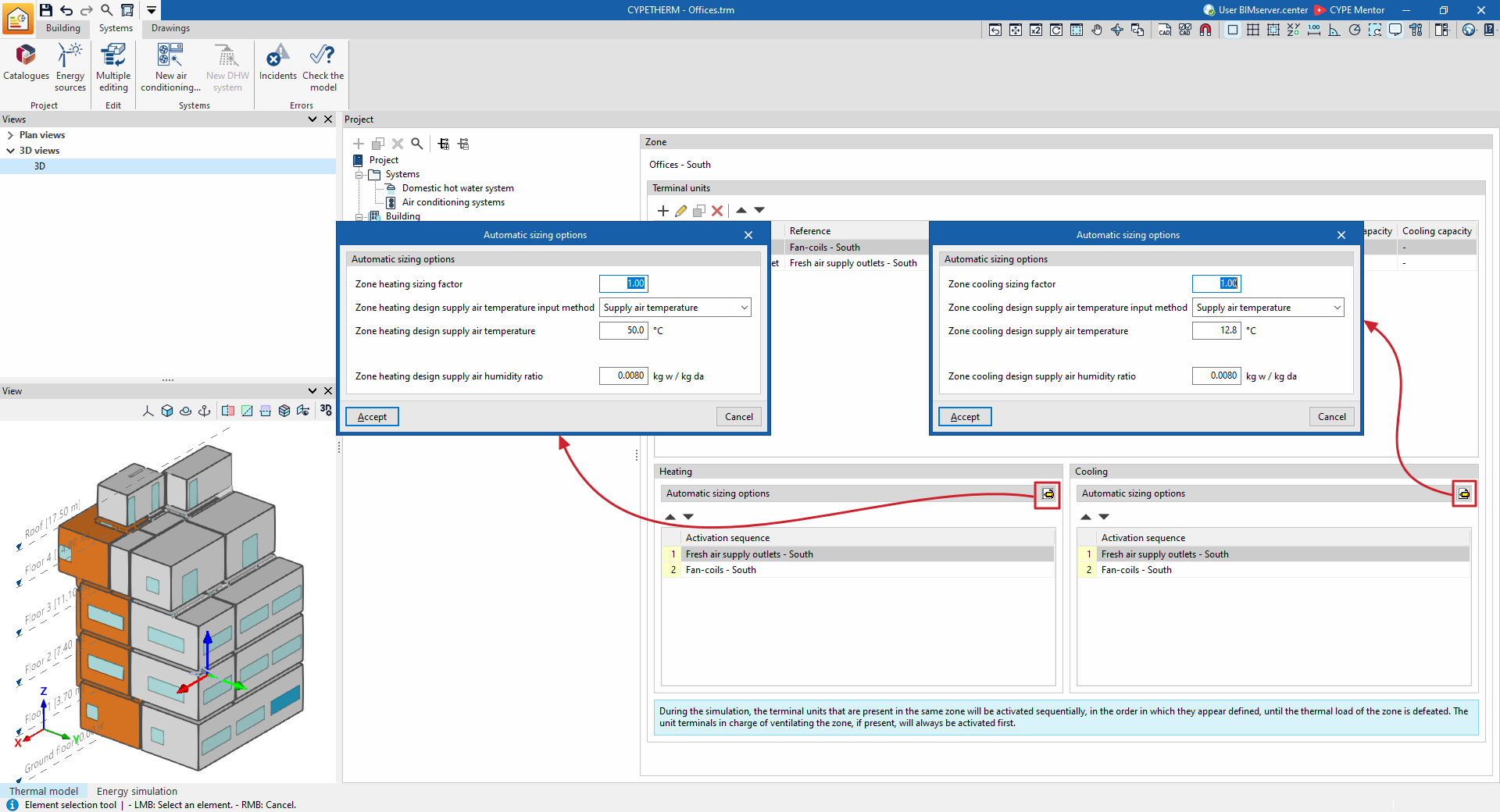

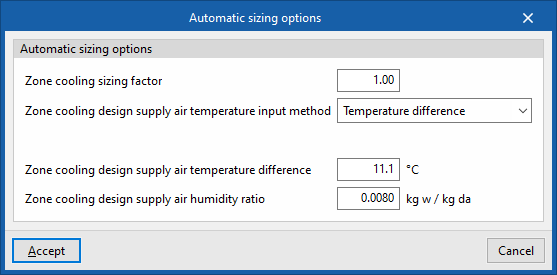

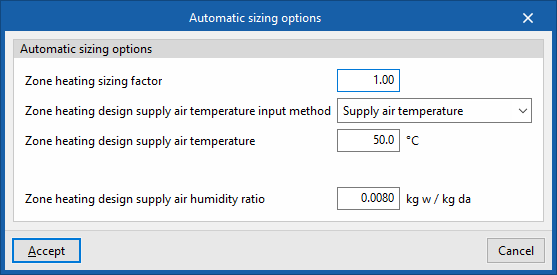

Opciones de dimensionamiento automático

Las opciones de dimensionamiento automático de calefacción y de refrigeración son funciones avanzadas accesibles desde los botones de edición específicos del panel "Unidades terminales" que permiten editar los parámetros que EnergyPlus™ utiliza para determinar las características de los equipos de climatización que el usuario no ha especificado (función autosize):

• Factor de dimensionamiento de calefacción de zona / Factor de dimensionamiento de refrigeración de zona
  Factor de escala sobre la carga térmica calculada en la zona. La potencia de los equipos de climatización se determina a partir de la carga térmica de la zona multiplicada por este factor.
• Método de entrada de temperatura de aire de impulsión para la zona
  calefactada / Método de entrada de temperatura de aire de impulsión para la zona refrigerada
  Los caudales de aire que deben impulsar los equipos para vencer la carga térmica se calculan en función de una temperatura de impulsión de diseño definida por el usuario. Se ofrecen tres opciones en estos apartados:
  • Temperatura del aire de impulsión

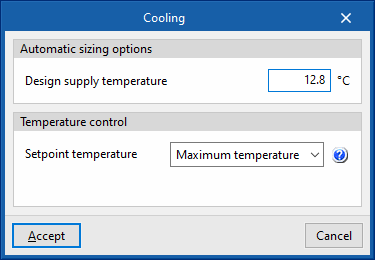

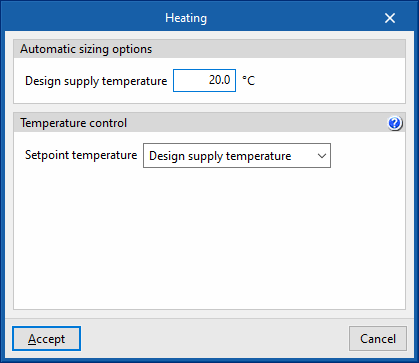

    Se debe definir la temperatura de impulsión de diseño del aire para calefacción/refrigeración.
  • Salto de temperatura
    Se debe definir la diferencia de temperatura entre el aire de impulsión y la temperatura de la zona.
  • Temperatura del aire de impulsión del sistema
    Solamente es válida si la zona está conectada a un sistema todo aire. Se tomará como 'temperatura del aire de impulsión' la definida como temperatura de impulsión de diseño de refrigeración/calefacción en el panel de la unidad climatizadora del sistema todo aire.
• Temperatura de diseño para calefacción del aire de impulsión de la zona / Temperatura de diseño para refrigeración del aire de impulsión de la zona
  Parámetro a definir al seleccionar "Temperatura del aire de impulsión" en la opción anterior.
• Diferencia de temperatura entre aire de impulsión y zona calefactada / Diferencia de temperatura entre aire de impulsión y zona refrigerada
  Parámetro a definir al seleccionar "Salto de temperatura" en la opción anterior.
• Humedad específica de diseño para calefacción del aire de impulsión de la zona / Humedad específica de diseño para refrigeración del aire de impulsión de la zona
  Parámetro a definir al seleccionar "Temperatura del aire de impulsión", "Salto de temperatura" o "Temperatura del aire de impulsión del sistema" en la opción anterior.

El equipo de rendimiento constante se puede utilizar para representar cualquier sistema de climatización a partir de su potencia, su rendimiento medio estacional de producción de calor o frío y el tipo de energía que consume (vector energético). Se comporta como un equipo ideal, capaz de vencer instantáneamente las cargas térmicas de la zona en la que se ubica (equipo de potencia infinita), totalmente o hasta el valor de potencia indicado, cubriendo así la demanda energética de calefacción o de refrigeración de la zona.

Solamente se permite definir un único equipo de rendimiento constante por zona.

Se ofrecen tres tipos de equipos de rendimiento constante: sólo calefacción, sólo refrigeración, y calefacción y refrigeración.

Calefacción

Permite introducir un equipo de rendimiento constante capaz de cubrir la demanda energética de calefacción de la zona.

• Potencia (opcional)
• Rendimiento medio estacional
• Tipo de vector energético (Electricidad / Gas natural / Gasóleo C / GLP / Carbón / Biomasa / Biomasa densificada (pellets) / Medioambiente)
• Programación del funcionamiento (Siempre disponible / Con horario establecido)

Refrigeración

Permite introducir un equipo de rendimiento constante capaz de cubrir la demanda energética de refrigeración de la zona.

• Potencia (opcional)
• Rendimiento medio estacional
• Tipo de vector energético (Electricidad / Gas natural / Gasóleo C / GLP / Carbón / Biomasa / Biomasa densificada (pellets) / Medioambiente)
• Programación del funcionamiento (Siempre disponible / Con horario establecido)

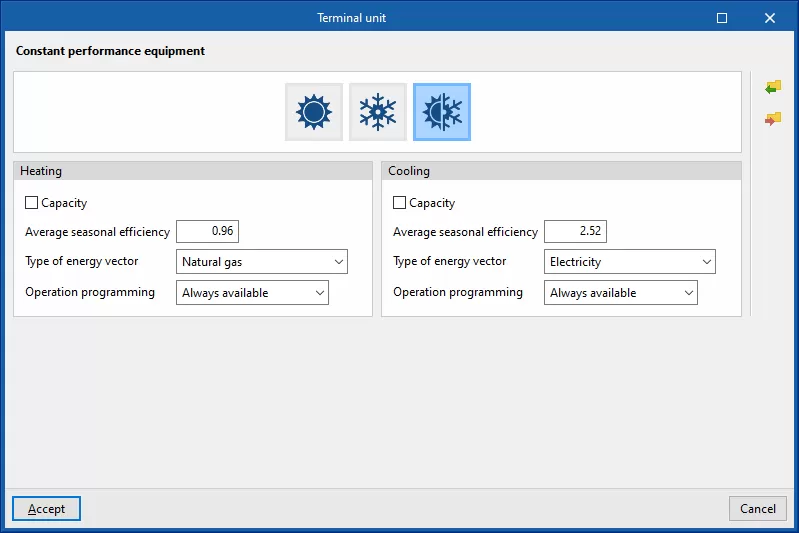

Ambos

Permite introducir un equipo de rendimiento constante que es capaz de cubrir tanto la demanda energética de calefacción como la demanda energética de refrigeración de la zona.

Calefacción

• Potencia (opcional)
• Rendimiento medio estacional
• Tipo de vector energético (Electricidad / Gas natural / Gasóleo C / GLP / Carbón / Biomasa / Biomasa densificada (pellets) / Medioambiente)
• Programación del funcionamiento (Siempre disponible / Con horario establecido)

Refrigeración

• Potencia (opcional)
• Rendimiento medio estacional
• Tipo de vector energético (Electricidad / Gas natural / Gasóleo C / GLP / Carbón / Biomasa / Biomasa densificada (pellets) / Medioambiente)
• Programación del funcionamiento (Siempre disponible / Con horario establecido)

Las unidades terminales de climatización por agua incluyen los radiadores, el suelo radiante para calefacción y los fancoils, que se conectan a los sistemas de climatización por agua como las calderas, las enfriadoras y los equipos de aerotermia y geotermia.

Radiador

La opción "Radiador" permite simular un radiador o el conjunto de radiadores dispuestos en la zona térmica.

Sistema

• Sistema de calefacción por agua
  Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.

Calefacción

• Potencia térmica (opcional)
  Permite especificar un valor para la potencia térmica del radiador y para los siguientes parámetros:
  • Temperatura de diseño del recinto
  • Temperatura de impulsión de diseño
  • Salto térmico de diseño

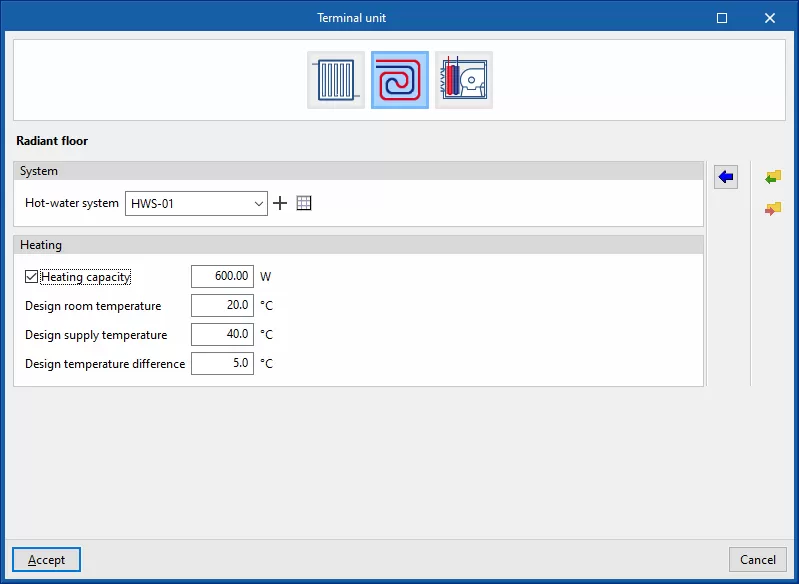

Suelo radiante

La opción "Suelo radiante" permite simular el suelo radiante para calefacción dispuesto en la zona térmica.

Sistema

• Sistema de calefacción por agua
  Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.

Calefacción

• Potencia térmica (opcional)
  Permite especificar un valor para la potencia térmica del suelo radiante y para los siguientes parámetros:
  • Temperatura de diseño del recinto
  • Temperatura de impulsión de diseño
  • Salto térmico de diseño

Sistema

En el apartado "Sistema" se debe seleccionar uno de los siguientes sistemas: "Distribución de agua", "Aerotermia" o "Geotermia":

• Distribución de agua
  • Sistema de calefacción por agua
    Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.
  • Sistema de refrigeración por agua
    Permite seleccionar un sistema de refrigeración por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.
• Aerotermia
  • Sistema de aerotermia
    Permite seleccionar un sistema de aerotermia definido en el apartado "Sistemas de climatización" o introducirlo directamente.
• Geotermia
  • Bomba de calor geotérmica
    Permite seleccionar una bomba de calor geotérmica definida en el apartado "Sistemas de climatización" o introducirla directamente.

Genérico

La opción "Genérico" permite simular un fancoil genérico o el conjunto de fancoils genéricos dispuesto en la zona térmica.

En este tipo de fancoils se puede configurar el "Control" y el "Ventilador de impulsión" en los siguientes apartados:

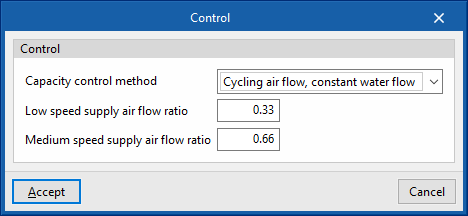

Control

El apartado "Control" permite configurar el control de la potencia del fancoil, que se realiza variando el caudal de agua y/o el de aire.

• Método de control de potencia (Caudal de aire constante, caudal de agua variable / Caudal de aire variable, caudal de agua variable / Caudal de aire intermitente, caudal de agua constante / Caudal de aire variable, caudal de agua constante)
• Fracción de caudal de aire a velocidad baja
• Fracción de caudal de aire a velocidad media

Ventilador de impulsión

El apartado "Ventilador de impulsión" permite configurar los siguientes parámetros:

• Caudal máximo de aire (opcional)
  Si no se especifica el caudal del fancoil, EnergyPlus™ lo calcula automáticamente para vencer todas las cargas de la zona según las "Opciones de dimensionamiento automático” de la zona.
• Potencia específica
• Rendimiento del motor
• Fracción de pérdidas de calor del motor en el flujo de aire

Catálogos

La opción "Catálogos" permite simular un fancoil de fabricante dispuesto en la zona térmica.

Para ello, se selecciona si el tipo de fancoil es "Cassette", "De pared", "De techo", "De suelo" o "Con distribución por conductos".

Después, el fancoil se debe seleccionar entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

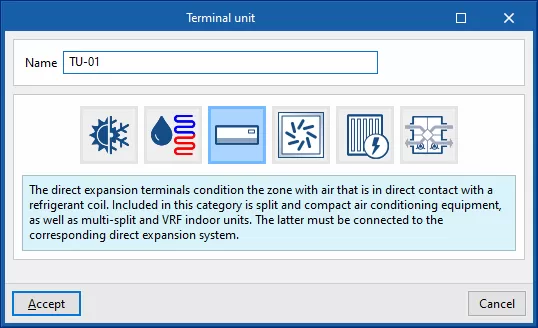

Las unidades terminales de expansión directa incluyen los equipos interiores de los sistemas split 1x1, los sistemas multisplit, los sistemas de caudal de refrigerante variable (VRF), los equipos compactos de ventana y la bomba de calor (BC) agua-aire en anillo.

Split 1x1

Permite simular un split 1x1 de fabricante dispuesto en la zona térmica.

Bajo esta denominación se incluyen equipos split 1x1 y equipos de conductos 1x1. En este último caso, no es necesario simular la red de conductos porque todos deben desembocar en la misma zona térmica. Además, en el programa no se tienen en cuenta las pérdidas de calor en los conductos.

Unidad interior

En el desplegable, se selecciona si la unidad interior es "Cassette", "De pared", "De techo", "De suelo" o "Con distribución por conductos".

Después, el equipo se debe seleccionar entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

Tubería de refrigerante

• Longitud de tubería
• Cota de instalación de la unidad exterior
• Cota de instalación de la unidad interior

Multisplit

Permite simular una unidad interior multisplit de fabricante dispuesta en la zona térmica.

Sistema

• Sistema multisplit
  Permite seleccionar un sistema multisplit definido en el apartado "Sistemas de climatización" o introducirlo directamente.

Unidad interior

En el desplegable, se selecciona si la unidad interior es "Cassette", "De pared", "De techo", "De suelo" o "Con distribución por conductos".

Después, el equipo se debe seleccionar entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

Sistema

• Sistema de caudal de refrigerante variable (VRF)
  Permite seleccionar un sistema de caudal de refrigerante variable definido en el apartado "Sistemas de climatización" o introducirlo directamente.

Catálogos

En el desplegable, se selecciona si la unidad interior es "Cassette", "De pared", "De techo", "De suelo", "Con distribución por conductos", "Cortina de aire" o "De producción de agua".

Después, el equipo se debe seleccionar entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

Genérico

Permite simular una unidad interior genérica de un sistema de caudal de refrigerante variable y configurar los siguientes parámetros:

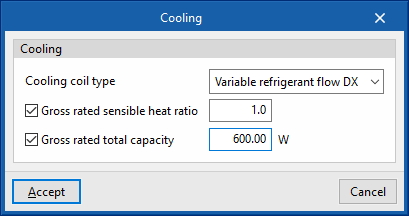

Refrigeración

• Tipo de batería de frío (Caudal de refrigerante variable / Ninguno)
  Ajusta las características de la batería de frío:
  • Caudal de refrigerante variable
    • Ratio de calor sensible nominal (opcional)
    • Potencia total nominal (opcional)

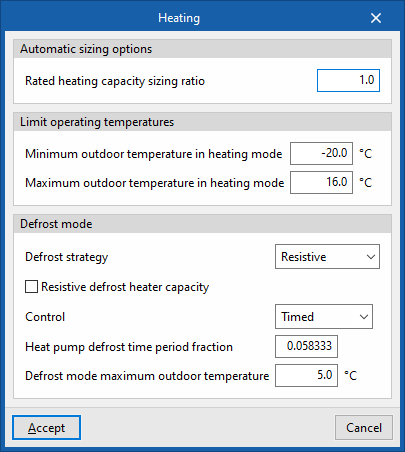

Calefacción

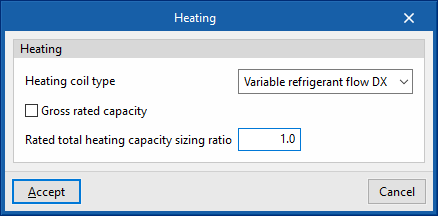

• Tipo de batería de calor (Caudal de refrigerante variable / Ninguno)
  Ajusta las características de la batería de calor:
  • Caudal de refrigerante variable
    • Potencia nominal (opcional)
    • Ratio para el dimensionamiento de la potencia de la batería de calor

Ventilador de impulsión

• Posición (A la entrada de la batería / A la salida de la batería)
• Caudal de aire de impulsión
  • Modo refrigeración (opcional)
  • Modo refrigeración, sin carga (opcional)
  • Modo calefacción (opcional)
  • Modo calefacción, sin carga (opcional)
• Potencia específica
• Rendimiento del motor

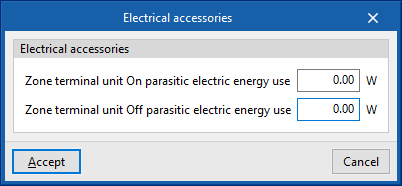

Accesorios eléctricos

• Uso de energía eléctrica por accesorios con la unidad terminal de zona operando
• Uso de energía eléctrica por accesorios con la unidad terminal de zona apagada

Equipo compacto de aire acondicionado (PTAC)

Permite simular un equipo compacto de ventana de aire acondicionado (PTAC) dispuesto en la zona térmica y configurar los siguientes parámetros:

Refrigeración

• Potencia total nominal (opcional)
• EER nominal
• Configuración avanzada
  • Ratio de calor sensible nominal

Calefacción

• Potencia nominal (opcional)
• Tipo de batería de calor (Eléctrico / Agua caliente / Gas)
  Ajusta las características de la batería de calor:
  • Eléctrico
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.
  • Gas
    • Eficiencia de la batería de calor de gas
    • Carga eléctrica de los accesorios

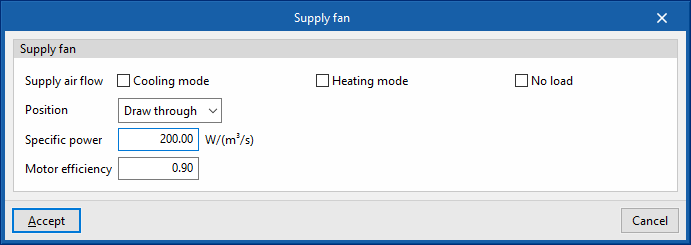

Ventilador de impulsión

• Caudal de aire de impulsión
  • Modo refrigeración (opcional)
  • Modo calefacción (opcional)
  • Sin carga (opcional)
• Posición (A la entrada de la batería / A la salida de la batería)
• Potencia específica
• Rendimiento del motor

Equipo compacto bomba de calor (PTHP)

Permite simular un equipo compacto de ventana bomba de calor (PTHP) dispuesto en la zona térmica y configurar los siguientes parámetros:

Refrigeración

• Potencia total nominal (opcional)
• EER nominal
• Configuración avanzada
  • Ratio de calor sensible nominal

Calefacción

• Potencia nominal (opcional)
• COP nominal
• Configuración avanzada

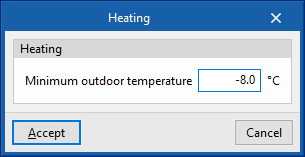

  • Temperatura exterior mínima

Ventilador de impulsión

• Caudal de aire de impulsión
  • Modo refrigeración (opcional)
  • Modo calefacción (opcional)
  • Sin carga (opcional)
• Posición (A la entrada de la batería / A la salida de la batería)
• Potencia específica
• Rendimiento del motor

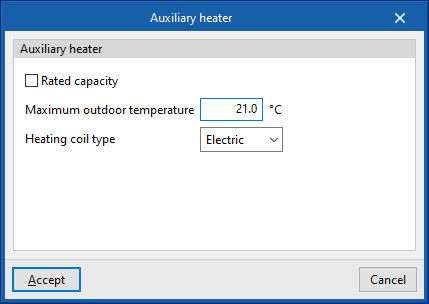

Calefactor auxiliar

• Potencia nominal (opcional)
• Temperatura exterior máxima
• Tipo de batería de calor (Eléctrico / Agua caliente / Gas)
  Ajusta las características de la batería de calor:
  • Eléctrico
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.
  • Gas
    • Eficiencia de la batería de calor de gas
    • Carga eléctrica de los accesorios

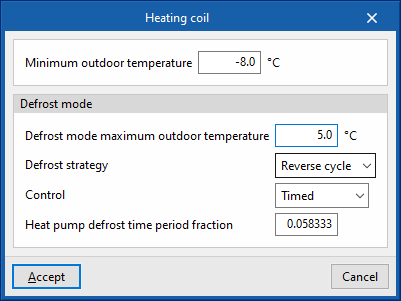

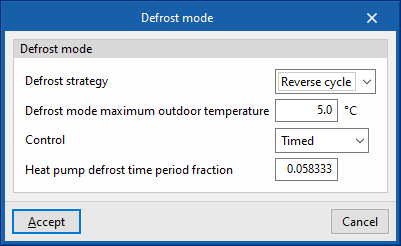

Modo desescarche

• Método de desescarche (Resistivo / Por inversión de ciclo)
  • Potencia del calentador resistivo de desescarche
• Temperatura exterior máxima para modo desescarche
• Control (Programado / Bajo demanda)
  • Ratio de tiempo de desescarche por ciclo

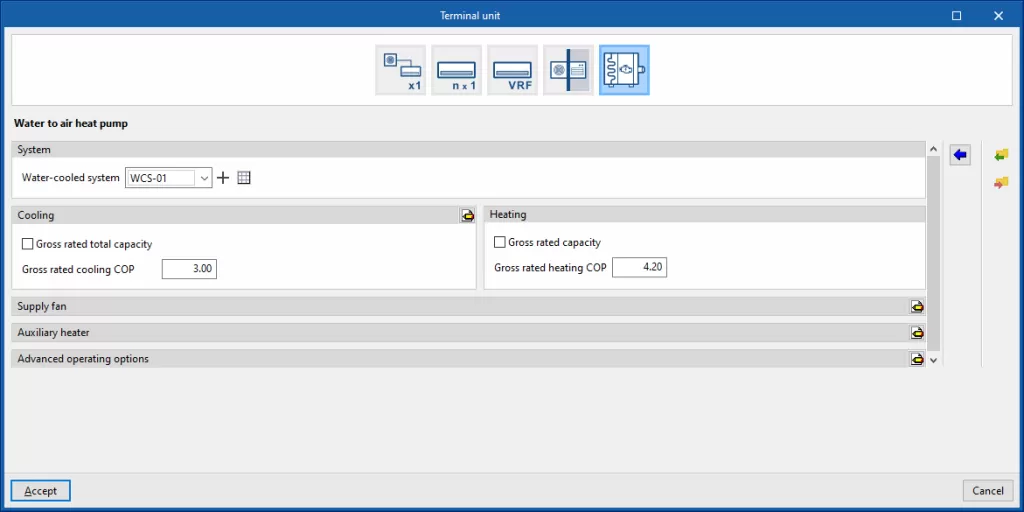

Bomba de calor agua-aire

Permite simular una bomba de calor (BC) agua-aire en anillo dispuesta en la zona térmica y configurar los siguientes parámetros:

Sistema

• Sistema de condensación por agua
  Permite seleccionar un sistema de condensación por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.

Refrigeración

• Potencia total nominal (opcional)
• EER nominal
• Configuración avanzada
  • Ratio de calor sensible nominal

Calefacción

• Potencia nominal (opcional)
• COP nominal

Ventilador de impulsión

• Posición (A la entrada de la batería / A la salida de la batería)
• Caudal de aire de impulsión
  • Modo refrigeración (opcional)
  • Modo calefacción (opcional)
  • Sin carga (opcional)
• Potencia específica
• Rendimiento del motor

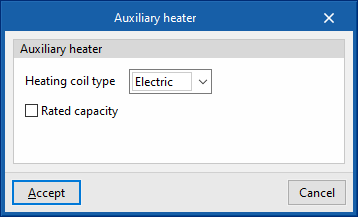

Calefactor auxiliar

• Tipo de batería de calor (Eléctrico / Agua caliente)
  Ajusta las características de la batería de calor:
  • Eléctrico
    • Potencia nominal (opcional)
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.

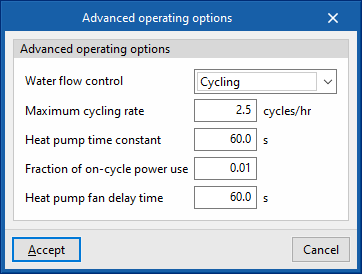

Opciones avanzadas de funcionamiento

• Control del caudal de agua (Constante / Intermitente / Constante bajo demanda)
• Intermitencia máxima del equipo
• Constante de tiempo de la bomba de calor
• Fracción de potencia para los accesorios eléctricos
• Tiempo de retraso para el apagado del ventilador

Las unidades terminales de climatización por aire representan a los terminales de impulsión de aire (difusores, rejillas, toberas, etc.) en los que desembocan los conductos de los sistemas todo aire.

En el programa, estas deben conectarse a un sistema de climatización por aire (como por ejemplo, a una unidad climatizadora), según su tipo.

Sistema de climatización por aire

Sistema

• Unidad climatizadora, sistema todo aire de caudal constante
  Permite seleccionar una unidad climatizadora de sistema todo aire de caudal constante definida en el apartado "Sistemas de climatización" o introducirla directamente.

Impulsión de aire

• Caudal máximo de aire (opcional)

Recalentamiento (opcional)

• Batería de calor (Agua caliente / Eléctrico / Gas)
  Ajusta las características de la batería de calor:
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización" o introducirlo directamente.
    • Potencia nominal

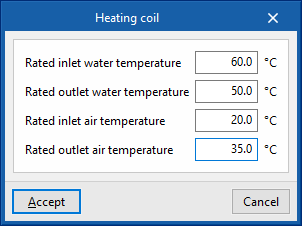

    • Configuración avanzada
      • Temperatura nominal de entrada del agua
      • Temperatura nominal de salida del agua
      • Temperatura nominal de entrada del aire
      • Temperatura nominal de salida del aire
  • Eléctrico
    • Potencia nominal
  • Gas
    • Potencia nominal

Sistema de ventilación centralizado

Sistema

• Sistema de ventilación centralizado
  Permite seleccionar un sistema de ventilación centralizado definido en el apartado "Sistemas de climatización" o introducirlo directamente.

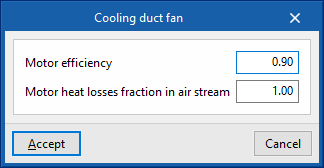

Sistema

• Unidad climatizadora, sistema todo aire de caudal constante con doble conducto
  Permite seleccionar una unidad climatizadora de sistema todo aire de caudal constante con doble conducto definida en el apartado "Sistemas de climatización" o introducirla directamente.

Impulsión de aire

• Caudal máximo de aire (opcional)

Sistema

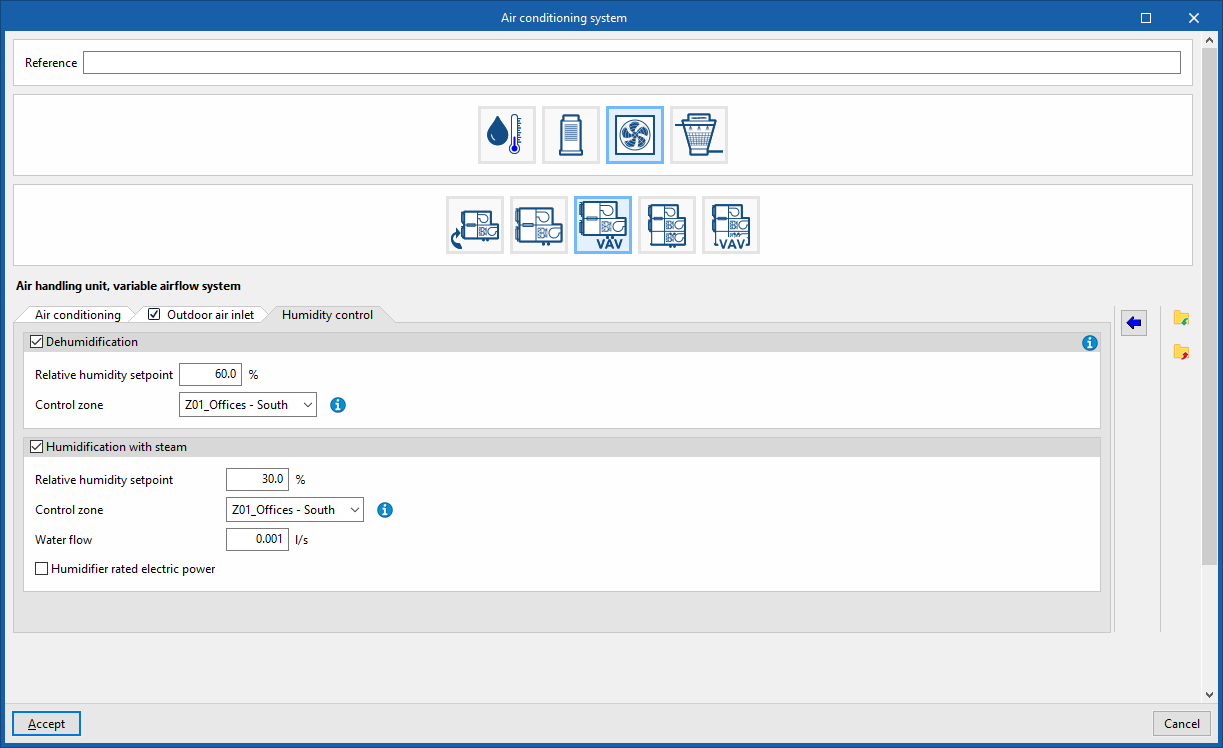

• Unidad climatizadora, sistema todo aire de caudal variable
  Permite seleccionar una unidad climatizadora de sistema todo aire de caudal variable definida en el apartado "Sistemas de climatización" o introducirla directamente.

Impulsión de aire

• Caudal máximo de aire (opcional)
• Fracción mínima del caudal de aire (opcional)

Ventilador (opcional)

• Potencia específica
• Configuración avanzada
  • Posición (En serie / En paralelo)
    • En serie
      • Rendimiento del motor
    • En paralelo
      • Rendimiento del motor
      • Fracción del caudal de aire para activar el ventilador

Recalentamiento (opcional)

• Batería de calor (Agua caliente / Eléctrico / Gas)
  Ajusta las características de la batería de calor:
  • Agua caliente
    • Sistema de calefacción por agua
    • Potencia nominal
    • Configuración avanzada
      • Temperatura nominal de entrada del agua
      • Temperatura nominal de salida del agua
      • Temperatura nominal de entrada del aire
      • Temperatura nominal de salida del aire
  • Eléctrico
    • Potencia nominal
  • Gas
    • Potencia nominal

Sistema

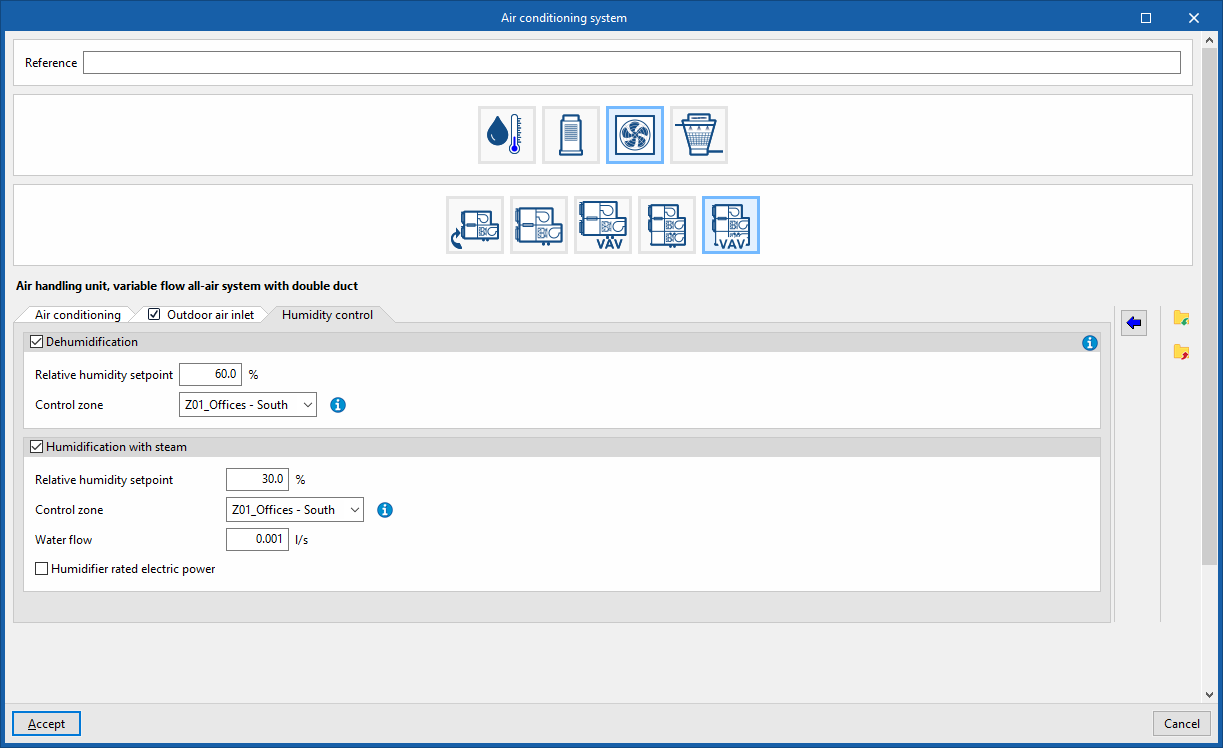

• Unidad climatizadora, sistema todo aire de caudal variable con doble conducto
  Permite seleccionar una unidad climatizadora de sistema todo aire de caudal variable con doble conducto definida en el apartado "Sistemas de climatización" o introducirla directamente.

Impulsión de aire

• Caudal máximo de aire (opcional)
• Fracción mínima del caudal de aire

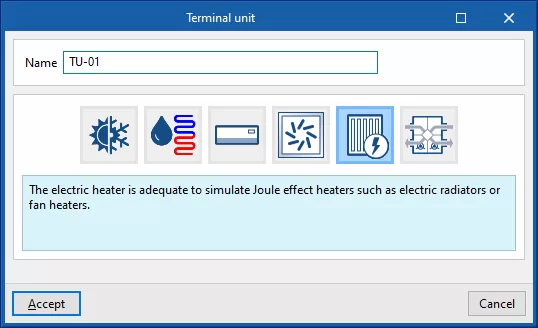

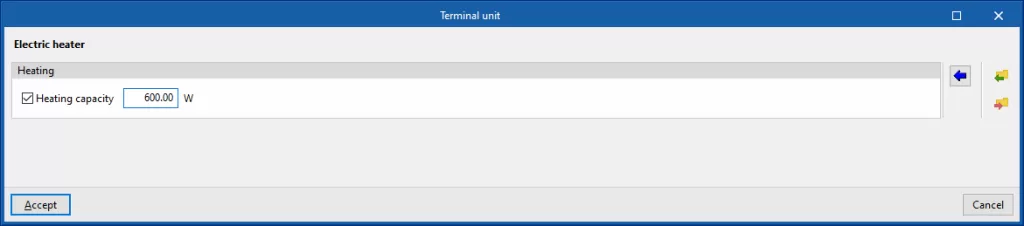

Esta unidad terminal representa a los equipos de calefacción eléctricos de la zona (calefacción por efecto Joule), como los radiadores eléctricos o los termoventiladores.

Calefacción

• Potencia térmica (opcional)
  Permite especificar un valor para la potencia térmica del emisor eléctrico.

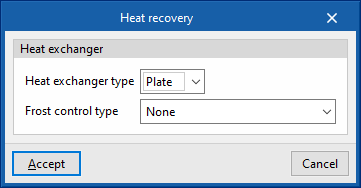

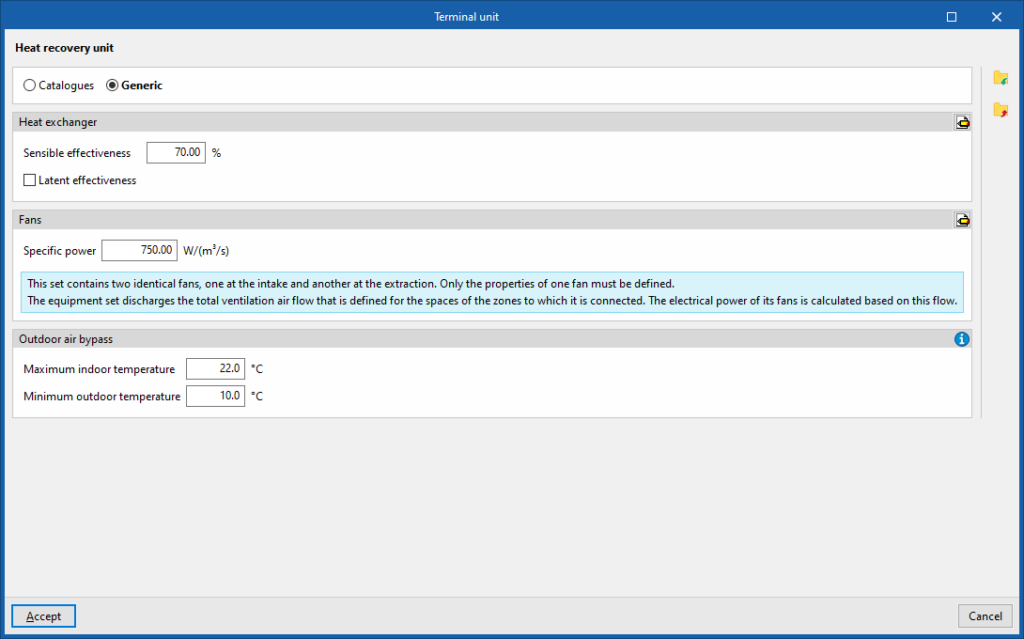

Esta unidad terminal representa a un recuperador de calor dispuesto en la zona térmica.

Catálogos

La opción "Catálogos" permite simular un recuperador de calor de fabricante dispuesto en la zona térmica.

El recuperador de calor se debe seleccionar entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

Al seleccionar este tipo de recuperadores, se puede configurar el "Bypass de aire exterior" en el apartado correspondiente.

Los sistemas de climatización por agua incluyen equipos como las calderas, las enfriadoras y los equipos de aerotermia, así como la red de distribución de agua fría o caliente. Las unidades terminales que pueden estar conectadas a estos sistemas incluyen los radiadores, el suelo radiante para calefacción y los fancoils.

Sistema de refrigeración por agua

La definición de los sistemas de refrigeración por agua presenta dos secciones: "Equipos de producción de agua fría" y "Distribución de agua fría".

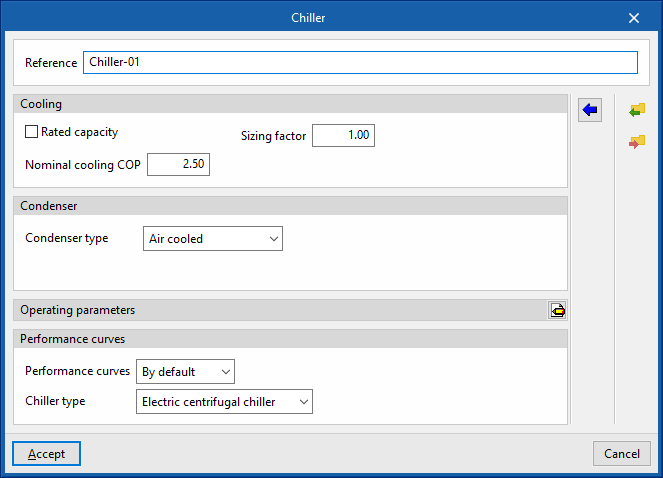

Equipos de producción de agua fría (enfriadoras)

En esta sección se definen los equipos de producción de agua fría (enfriadoras) conectados en paralelo a la red de distribución de agua fría. Se pueden disponer un máximo de 10 equipos.

• Referencia
  Referencia del equipo.
• Refrigeración
  • Potencia nominal (opcional)
    • Factor de dimensionamiento
      Si el usuario no ha definido un valor de potencia, la potencia del equipo se determinará a partir de la carga térmica de la zona multiplicada por este factor.
  • EER nominal

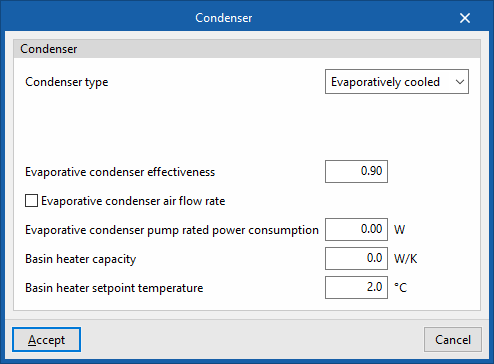

• Condensador
  • Tipo de condensador (Enfriado por aire / Enfriado por agua / Enfriamiento evaporativo)

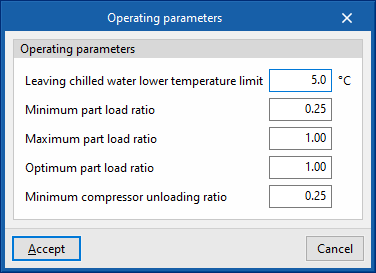

• Parámetros de operación
  • Temperatura mínima de salida de agua fría
  • Ratio mínimo de carga parcial
    Es la relación entre la potencia mínima y la potencia nominal del equipo. Por debajo de este valor de carga, el equipo funciona encendiéndose y apagándose.
  • Ratio máximo de carga parcial
    Es la relación entre la potencia máxima y la potencia nominal del equipo. Si es mayor que 1, el equipo es capaz de cubrir cargas por encima de su potencia nominal.
  • Ratio óptimo de carga parcial
    Es la relación entre la potencia que es capaz de desarrollar el equipo y la potencia nominal que asegura una mayor eficiencia. Este dato solamente influye si se dispone más de un equipo y, en los "Parámetros de operación", se indica que se repartan las cargas teniendo en cuenta este ratio óptimo.
  • Ratio de carga mínima del compresor

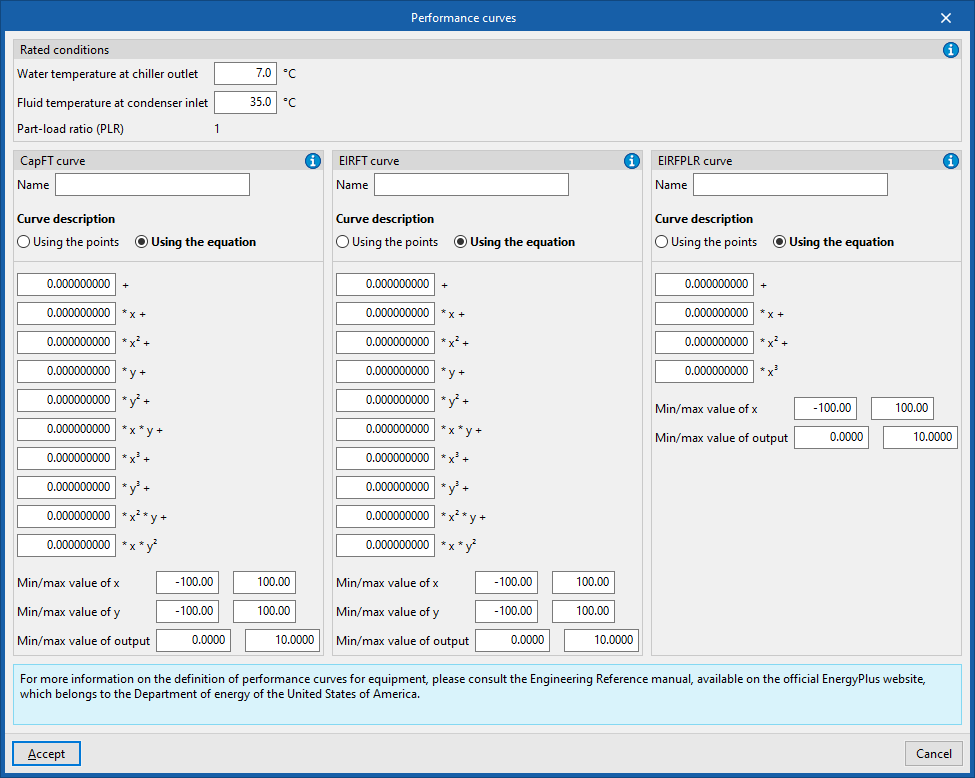

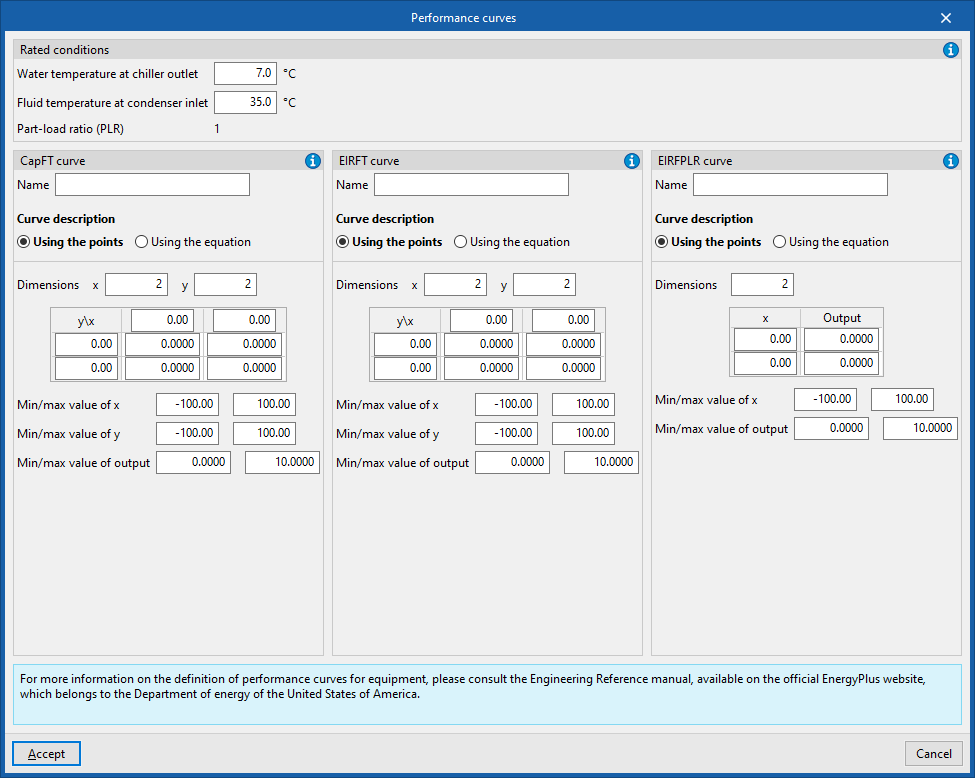

• Curvas de comportamiento
  • Por defecto
    • Enfriadora eléctrica centrífuga / Enfriadora eléctrica de tornillo / Enfriadora de compresor recíproco
  • Definidas por el usuario

Distribución de agua fría

En esta sección se definen los parámetros de diseño y funcionamiento de la red de distribución de agua fría, así como la bomba de circulación.

• Parámetros de diseño
  Estos parámetros se utilizan para calcular automáticamente el caudal del circuito de agua fría.
  • Temperatura de consigna de diseño
  • Salto de temperatura de diseño
  • Tipo de fluido (Agua / Etilenglicol / Propilenglicol)
• Bomba de circulación
  • Control (Intermitente / Continuo)
    • Intermitente
      Si el control es intermitente, la bomba se enciende y se apaga a la vez que el sistema.
    • Continuo
      Si el control es continuo, la bomba está siempre encendida, aunque no haya demanda. En largos períodos sin demanda, las pérdidas de calor de la bomba se acumulan en el fluido, lo que puede provocar un aumento apreciable de su temperatura.
  • Configuración (Primario constante, sin secundario / Primario variable, sin secundario / Primario constante, secundario variable)
  • Tipo de bomba del circuito primario (Bomba simple / Una bomba por enfriadora / Dos bombas en paralelo / Tres bombas en paralelo / Cuatro bombas en paralelo / Cinco bombas en paralelo)
  • Altura manométrica de la bomba del circuito primario
• Parámetros de operación
  • Temperatura exterior mínima
    Por debajo de este valor de temperatura, los equipos de producción no se encienden aunque haya demanda en las zonas.
  • Secuencia de operación de equipos (Óptimo / Carga secuencial / Carga uniforme / Ratio de carga parcial uniforme / Ratio de carga parcial secuencial uniforme)
    Permite controlar la activación de los equipos de producción.
    • Óptimo
      Los equipos se reparten la carga de forma secuencial, hasta alcanzar el ratio de carga parcial (PLR) óptimo indicado en cada generador.
    • Carga secuencial
      Los equipos se encienden sucesivamente, en el orden de la lista, hasta vencer la carga.
    • Carga uniforme
      Los equipos se reparten la carga por igual.
    • Ratio de carga parcial uniforme
      Los equipos se reparten la carga proporcionalmente a su potencia nominal.
    • Ratio de carga parcial secuencial uniforme
      Se determina cuántos equipos hacen falta para vencer la carga, y se reparte la carga entre ellos proporcionalmente a su potencia nominal. El resto de equipos permanecen apagados.
  • Control de la temperatura de consigna (Temperatura de consigna de diseño / En función de la temperatura exterior)
    Durante la simulación se utilizará la temperatura de consigna indicada en este apartado.
• Configuración de la red de tuberías
  Las tuberías de bypass sirven para regular la potencia del circuito en la simulación. Hacen la función de las válvulas en una instalación real. Se recomienda no desactivar estas opciones.
  • Tubería de bypass en el lado de impulsión (opcional)
  • Tubería de bypass en el lado de la demanda (opcional)

Sistema de calefacción por agua

La definición de los sistemas de calefacción por agua presenta dos secciones: "Equipos de producción de agua caliente" y "Distribución de agua caliente".

Equipos de producción de agua caliente

En esta sección se definen los equipos de producción de agua caliente conectados en paralelo a la red de distribución de agua caliente. Se pueden disponer un máximo de 10 equipos.

El programa ofrece dos tipos de equipos de producción de agua caliente: calderas y bombas de calor aire-agua.

Caldera

• Referencia
  Referencia del equipo.
• Calefacción
  • Potencia nominal (opcional)
    Permite especificar un valor para la potencia nominal de la caldera.
    • Factor de dimensionamiento
      Si no se ha definido un valor de potencia, la potencia del equipo se determinará a partir de la carga térmica de la zona multiplicada por este factor.
  • Eficiencia nominal
    Si no se define la curva de comportamiento, se debe indicar el valor de eficiencia de la caldera medido en las siguientes condiciones nominales:
    • Caldera convencional: salida de agua a 82°C / Caldera de condensación: entrada de agua a 70°C.
  • Tipo de combustible (Electricidad / Gas natural / GLP / Gasóleo C / Carbón / Biomasa / Biomasa densificada (pellets))

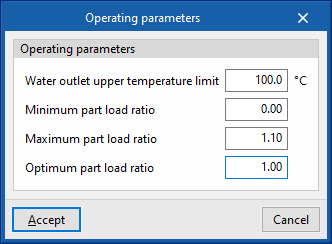

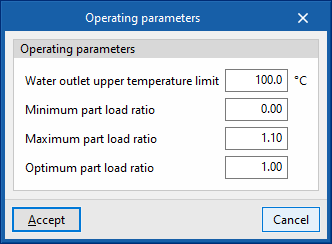

• Parámetros de operación
  • Temperatura límite superior de agua de salida
  • Ratio mínimo de carga parcial
    Es la relación entre la potencia mínima y la potencia nominal del equipo. Por debajo de este valor de carga, el equipo funciona encendiéndose y apagándose.
  • Ratio máximo de carga parcial
    Es la relación entre la potencia máxima y la potencia nominal del equipo. Si es mayor que 1, el equipo es capaz de cubrir cargas por encima de su potencia nominal.
  • Ratio óptimo de carga parcial
    Es la relación entre la potencia capaz de desarrollar el equipo y la potencia nominal que asegura una mayor eficiencia. Este dato solamente influye si se dispone más de un equipo y, en los "Parámetros de operación", se indica que se repartan las cargas teniendo en cuenta este ratio óptimo.

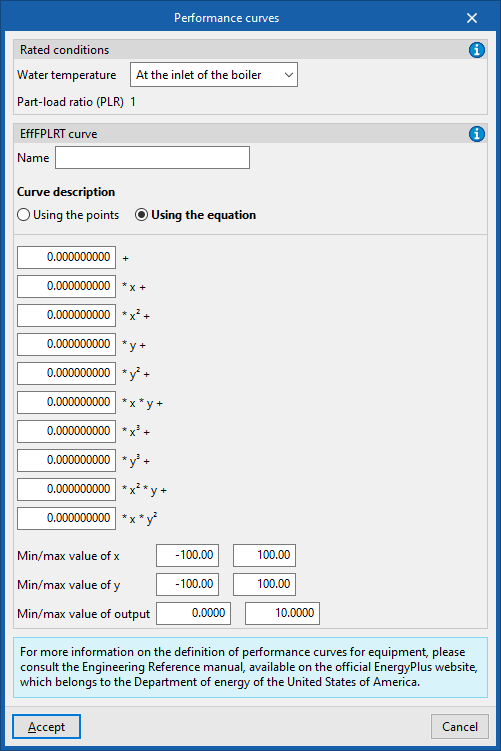

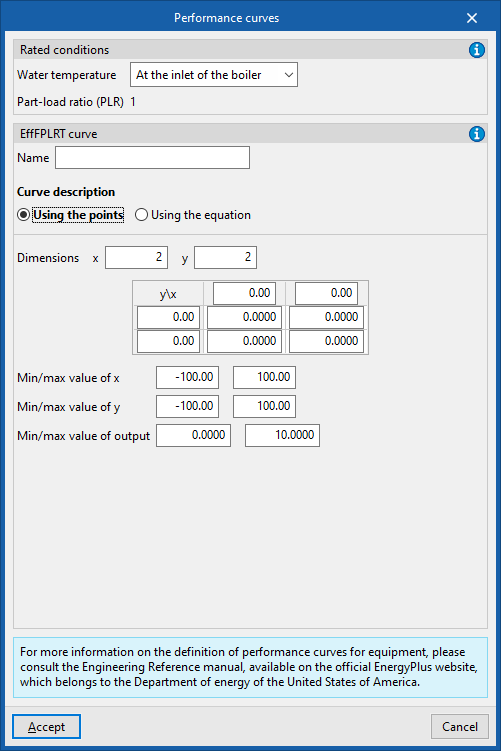

• Curvas de comportamiento
  • Por defecto
    • Caldera convencional / Caldera de condensación
  • Definidas por el usuario

Bomba de calor aire-agua

• Referencia
  Referencia del equipo.
• Calefacción
  • Potencia nominal (A7W35) (opcional)
    Permite especificar un valor para la potencia nominal de la bomba de calor aire-agua.
    • Factor de dimensionamiento
      Si no se ha definido un valor de potencia, la potencia del equipo se determinará a partir de la carga térmica de la zona multiplicada por este factor.
  • COP nominal (A7W35)

Distribución de agua caliente

En esta sección se definen los parámetros de diseño y funcionamiento de la red de distribución de agua caliente, así como la bomba de circulación.

• Parámetros de diseño
  Estos parámetros se utilizan para calcular automáticamente el caudal del circuito de agua caliente.
  • Temperatura de consigna de diseño
  • Salto de temperatura de diseño
  • Tipo de fluido (Agua / Etilenglicol / Propilenglicol)
• Bomba de circulación
  • Control (Intermitente / Continuo)
    • Intermitente
      Si el control es intermitente, la bomba se enciende y se apaga a la vez que el sistema.
    • Continuo
      Si el control es continuo, la bomba está siempre encendida, aunque no haya demanda. En largos períodos sin demanda, las pérdidas de calor de la bomba se acumulan en el fluido, lo que puede provocar un aumento apreciable de su temperatura.
  • Configuración (Caudal variable / Caudal constante)
  • Tipo de bomba del circuito primario (Bomba simple / Una bomba por caldera / Dos bombas en paralelo / Tres bombas en paralelo / Cuatro bombas en paralelo / Cinco bombas en paralelo)
  • Altura manométrica

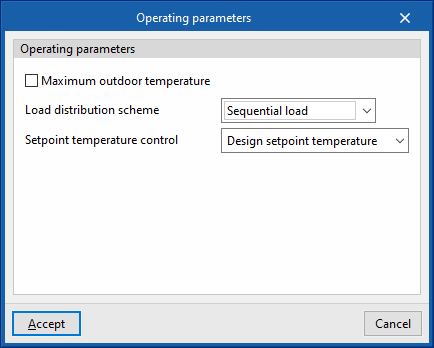

• Parámetros de operación
  • Temperatura exterior máxima
    Por encima de este valor de temperatura, los equipos de producción no se encienden aunque haya demanda en las zonas.
  • Secuencia de operación de equipos (Óptimo / Carga secuencial / Carga uniforme / Ratio de carga parcial uniforme / Ratio de carga parcial secuencial uniforme)
    Permite controlar la activación de los equipos de producción.
    • Óptimo
      Los equipos se reparten la carga de forma secuencial, hasta alcanzar el ratio de carga parcial (PLR) óptimo indicado en cada generador.
    • Carga secuencial
      Los equipos se encienden sucesivamente, en el orden de la lista, hasta vencer la carga.
    • Carga uniforme
      Los equipos se reparten la carga por igual.
    • Ratio de carga parcial uniforme
      Los equipos se reparten la carga proporcionalmente a su potencia nominal.
    • Ratio de carga parcial secuencial uniforme
      Se determina la cantidad de equipos necesarios para vencer la carga, y se reparte la carga entre ellos proporcionalmente a su potencia nominal. El resto de equipos permanecen apagados.
  • Control de la temperatura de consigna (Temperatura de consigna de diseño / En función de la temperatura exterior)
    Durante la simulación se utilizará la temperatura de consigna indicada en este apartado.
• Configuración de la red de tuberías
  Las tuberías de bypass sirven para regular la potencia del circuito en la simulación. Hacen la función de las válvulas en una instalación real. Se recomienda no desactivar estas opciones.
  • Tubería de bypass en el lado de impulsión (opcional)
  • Tubería de bypass en el lado de la demanda (opcional)

Permite seleccionar un sistema de aerotermia entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

Es necesario seleccionar si es un sistema "Monobloc", "Bibloc" o "Bibloc hidráulico".

Calefacción

Estos parámetros se utilizan para calcular automáticamente el caudal del circuito de agua.

• Temperatura de consigna de diseño
• Salto de temperatura de diseño

Refrigeración (opcional según modelo)

Estos parámetros se utilizan para calcular automáticamente el caudal del circuito de agua.

• Temperatura de consigna de diseño
• Salto de temperatura de diseño

Modo de funcionamiento (mes a mes)

• Calefacción / Refrigeración (opcional) / Off

Permite seleccionar una bomba de calor geotérmica entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

Calefacción

Estos parámetros se utilizan para calcular automáticamente el caudal del circuito de agua.

• Temperatura de consigna de diseño
• Salto de temperatura de diseño

Refrigeración (opcional según modelo)

Estos parámetros se utilizan para calcular automáticamente el caudal del circuito de agua.

• Temperatura de consigna de diseño
• Salto de temperatura de diseño

Circuito de geotermia

Permite seleccionar un sistema de condensación por agua a temperatura definida introducido en el apartado "Sistemas de climatización".

• Sistema de condensación por agua

Modo de funcionamiento (mes a mes)

• Calefacción / Refrigeración (opcional) / Off

Los sistemas de expansión directa incluyen los sistemas de caudal de refrigerante variable (VRF) y los sistemas multisplit, que se conectan a las unidades terminales de expansión directa correspondientes.

Otros sistemas de expansión directa como los splits 1x1 o los equipos compactos se modelan como unidades terminales autónomas y no requieren de la introducción de un sistema de climatización en el apartado específico.

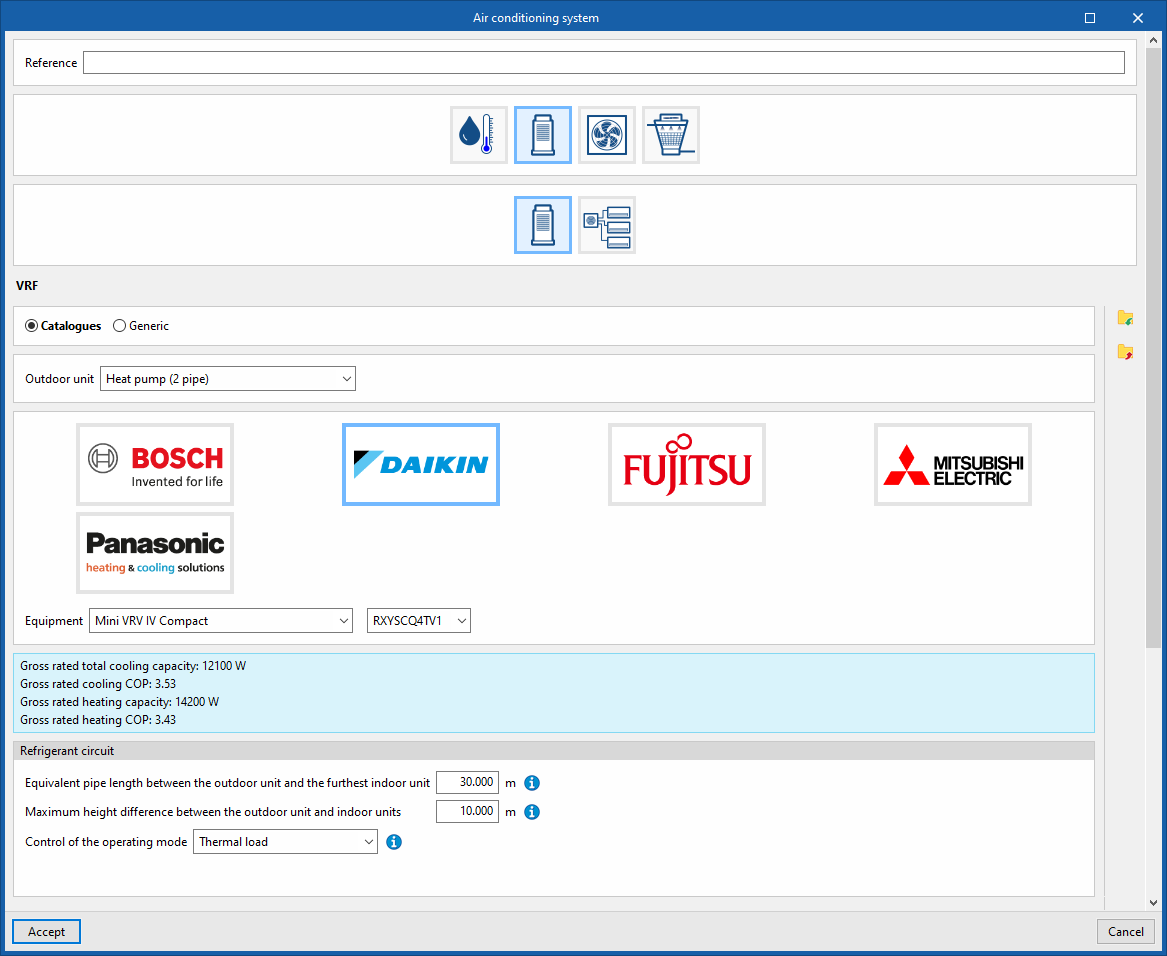

Catálogos

La opción "Catálogos" permite simular un sistema VRF de fabricante.

Para ello, se selecciona si la "Unidad exterior" del sistema de caudal de refrigerante variable entre las siguientes:

• Bomba de calor (2 tubos)
• Bomba de calor (2 tubos), condensación por agua
• Con recuperación de calor (3 tubos)
• Con recuperación de calor (3 tubos), condensación por agua

Después, el "Equipo" se debe seleccionar entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

El programa muestra las características del equipo seleccionado en el cuadro informativo.

Además, se configuran los siguientes parámetros:

Circuito de refrigerante

• Longitud equivalente de tubería entre la unidad exterior y la unidad interior más alejada
  La longitud de las tuberías de refrigerante se utiliza para corregir la potencia del sistema VRF, según las indicaciones del fabricante.
• Diferencia máxima de altura entre la unidad exterior y las unidades interiores
  La diferencia de altura entre unidades se utiliza para corregir la potencia del sistema VRF, según las indicaciones del fabricante. Se indica la diferencia de altura con signo positivo si la unidad exterior está instalada por encima de las interiores, y con signo negativo si la unidad exterior está instalada por debajo de las interiores.
• Control del modo de funcionamiento
  Durante la simulación, el sistema cambia automáticamente entre los modos frío y calor según el tipo de control seleccionado:
  • Carga térmica
    El modo de trabajo corresponde al mayor valor de potencia térmica demandada.
  • Número de zonas
    El modo de trabajo corresponde al demandado por la mayoría de las zonas a las que atiende el sistema.
  • Zona con mayor desviación
    Se adopta el modo de trabajo demandado por la zona cuya temperatura presenta la mayor desviación respecto a su valor de consigna.
  • Zona de control
    Se adopta el modo de trabajo demandado por la zona de control seleccionada. La zona de control debe contener una unidad interior conectada a esta unidad exterior.
    • Nombre de la zona para la ubicación del termostato maestro

Circuito de condensación por agua (en "Bomba de calor (2 tubos), condensación por agua" y "Con recuperación de calor (3 tubos), condensación por agua")

• Sistema de condensación por agua
  Permite seleccionar un sistema de condensación por agua definido en el apartado "Sistemas de climatización".
• Caudal de agua

Genérico

Permite simular un sistema de caudal de refrigerante variable genérico y configurar los siguientes parámetros:

Características

• Con recuperación de calor (3 tubos) (opcional)
  Si se activa esta opción, se pueden modificar las siguientes "Temperaturas límite de funcionamiento" en el "Modo recuperación de calor":
  • Temperatura exterior mínima en modo recuperación de calor
  • Temperatura exterior máxima en modo recuperación de calor

Refrigeración

• Potencia total nominal (opcional)
  Permite especificar un valor para la potencia total nominal del equipo en refrigeración.
• EER nominal
• Configuración avanzada

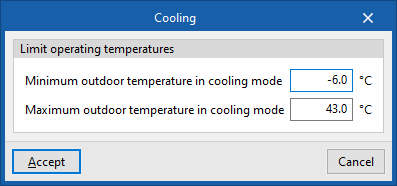

  • Temperaturas límite de funcionamiento
    • Temperatura exterior mínima en modo refrigeración
    • Temperatura exterior máxima en modo refrigeración

Calefacción

• Potencia nominal (opcional)
  Permite especificar un valor para la potencia total nominal del equipo en calefacción.
• COP nominal
• Configuración avanzada
  • Opciones de dimensionamiento automático
    • Ratio de dimensionamiento de la potencia nominal de calefacción
  • Temperaturas límite de funcionamiento
    • Temperatura exterior mínima en modo calefacción
    • Temperatura exterior máxima en modo calefacción
  • Modo desescarche
    • Método de desescarche (Por inversión de ciclo / Resistivo)
      • Potencia del calentador resistivo de desescarche (en modo "Resistivo")
    • Control (Programado / Bajo demanda)
      • Ratio de tiempo de desescarche por ciclo (en modo "Programado")
    • Temperatura exterior máxima para modo desescarche

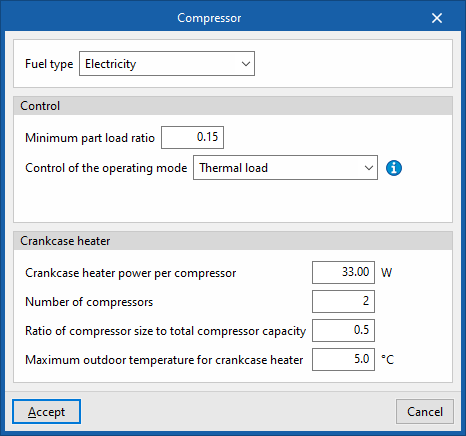

Compresor

• Tipo de combustible (Electricidad / Gas natural / GLP / Gasóleo C / Biomasa / Biomasa densificada (pellets))
• Control
  • Ratio mínimo de carga parcial
  • Control del modo de funcionamiento
    Durante la simulación, el sistema cambia automáticamente entre los modos frío y calor según el tipo de control seleccionado:
    • Carga térmica
      El modo de trabajo corresponde al mayor valor de potencia térmica demandada.
    • Número de zonas
      El modo de trabajo corresponde al demandado por la mayoría de las zonas a las que atiende el sistema.
    • Zona con mayor desviación
      Se adopta el modo de trabajo demandado por la zona cuya temperatura presenta la mayor desviación respecto a su valor de consigna.
    • Zona de control
      Se adopta el modo de trabajo demandado por la zona de control seleccionada. La zona de control debe contener una unidad interior conectada a esta unidad exterior.
      • Nombre de la zona para la ubicación del termostato maestro
• Calentador del cárter
  • Potencia del calentador del cárter por compresor
  • Número de compresores
  • Relación entre el tamaño del compresor de la primera etapa y la potencia total de compresión
  • Temperatura exterior máxima para el calentador del cárter

Condensador

• Tipo de condensador (Enfriado por aire / Enfriado por agua / Enfriamiento evaporativo)
  • Enfriado por aire
  • Enfriado por agua
    • Sistema de condensación por agua
    • Caudal del condensador de agua (opcional)
  • Enfriamiento evaporativo
    • Eficiencia del condensador evaporativo
    • Caudal de aire del condensador evaporativo (opcional)
    • Potencia del calentador de la bandeja de agua
    • Temperatura de consigna del calentador de la bandeja de agua

Circuito de refrigerante

• Altura utilizada para el factor de corrección del dimensionamiento de tuberías
• Longitud equivalente utilizada para el factor de corrección del dimensionamiento de tuberías en modo refrigeración
• Longitud equivalente utilizada para el factor de corrección del dimensionamiento de tuberías en modo calefacción

Multisplit

En "Equipo", el programa permite seleccionar la unidad exterior de un sistema multisplit entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

El programa muestra las características del equipo seleccionado en el cuadro informativo.

Además, se configuran los siguientes parámetros:

Circuito de refrigerante

• Longitud total de tubería
• Control del modo de funcionamiento
  Durante la simulación, el sistema cambia automáticamente entre los modos frío y calor según el tipo de control seleccionado:
  • Carga térmica
    El modo de trabajo corresponde al mayor valor de potencia térmica demandada.
  • Número de zonas
    El modo de trabajo corresponde al demandado por la mayoría de las zonas a las que atiende el sistema.
  • Zona con mayor desviación
    Se adopta el modo de trabajo demandado por la zona cuya temperatura presenta la mayor desviación respecto a su valor de consigna.
  • Zona de control
    Se adopta el modo de trabajo demandado por la zona de control seleccionada. La zona de control debe contener una unidad interior conectada a esta unidad exterior.
    • Nombre de la zona para la ubicación del termostato maestro

Los sistemas de climatización por aire incluyen los sistemas de ventilación centralizados y los sistemas todo aire con unidades climatizadoras. Estos sistemas se vinculan a unidades terminales de climatización por aire definidas en las zonas.

Catálogos

La opción "Catálogos" permite simular un recuperador de calor de fabricante.

En "Equipo", el recuperador de calor se debe seleccionar entre los fabricantes y modelos disponibles en Open BIM Database, previamente descargados desde la opción "Catálogos" de la interfaz general.

El programa muestra las características del equipo seleccionado en el cuadro informativo.

Al seleccionar este tipo de recuperadores, se puede configurar el "Bypass de aire exterior" en el apartado correspondiente:

• Temperatura interior máxima
• Temperatura exterior mínima

Genérico

Permite simular un recuperador de calor genérico y configurar los siguientes parámetros:

Intercambiador de calor

• Eficiencia sensible
• Eficiencia latente (opcional)
• Configuración avanzada
  • Tipo de intercambiador de calor (De placas / Rotativo)
  • Tipo de control de desescarche (Ninguno / Recirculación del aire de extracción / Solo extracción / Temperatura mínima de extracción)

Ventiladores

• Potencia específica
• Configuración avanzada
  • Caudal máximo de aire (opcional)
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire

Bypass de aire exterior

• Temperatura interior máxima
• Temperatura exterior mínima

Refrigeración (opcional)

• Tipo de batería de frío (Expansión directa de una velocidad / Agua fría)
  Ajusta las características de la batería de frío:
  • Expansión directa de una velocidad
    • Ratio de calor sensible nominal
      El ratio de calor sensible nominal es el cociente entre la potencia sensible nominal y la potencia total nominal.
    • Potencia total nominal (opcional)
    • EER nominal
  • Agua fría
    • Sistema de refrigeración por agua
      Permite seleccionar un sistema de refrigeración por agua definido en el apartado "Sistemas de climatización".
• Configuración avanzada
  • Opciones de dimensionamiento automático
    • Temperatura de impulsión de diseño

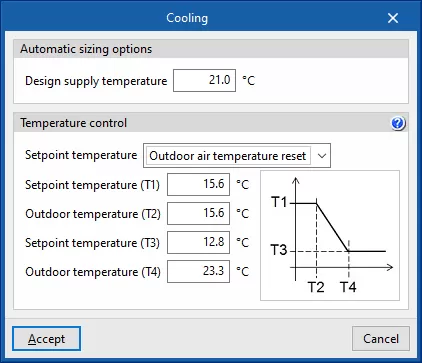

  • Control de la temperatura
    • Temperatura de consigna (Temperatura de impulsión de diseño / En función de la temperatura exterior / Con horario programado)

Calefacción (opcional)

• Tipo de batería de calor (Expansión directa de una velocidad / Agua caliente / Gas / Eléctrico)
  Ajusta las características de la batería de calor:
  • Expansión directa de una velocidad
    • Potencia nominal (opcional)
    • COP nominal
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización".
  • Gas
    • Potencia nominal (opcional)
    • Configuración avanzada
      • Eficiencia de la batería de calor de gas
      • Carga eléctrica de los accesorios
  • Eléctrico
    • Potencia nominal (opcional)
• Configuración avanzada
  • Opciones de dimensionamiento automático
    • Temperatura de impulsión de diseño
  • Control de la temperatura
    • Temperatura de consigna (Temperatura de impulsión de diseño / En función de la temperatura exterior / Con horario programado)

Recuperación de calor (opcional)

• Eficiencia sensible
• Eficiencia latente (opcional)
• Configuración avanzada
  • Tipo de intercambiador de calor (De placas / Rotativo)
  • Tipo de control de desescarche (Ninguno / Recirculación del aire de extracción / Solo extracción / Temperatura mínima de extracción)

Ventiladores

• Potencia específica
• Configuración avanzada
  • Caudal máximo de aire (opcional)
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire

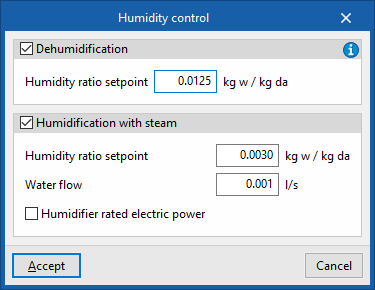

Control de la humedad

• Deshumidificación (opcional)
  • Humedad específica de consigna
• Humidificación con vapor (opcional)
  Permite definir los parámetros del humidificador.
  • Humedad específica de consigna
  • Caudal de agua
    Este parámetro se refiere al caudal de agua antes de convertirse en vapor.
  • Potencia eléctrica nominal del humidificador (opcional)

Refrigeración (opcional)

• Batería de frío (Expansión directa / Agua fría)
  Ajusta las características de la batería de frío:
  • Expansión directa
    • Caudal de aire de impulsión (opcional)
    • Potencia total nominal (opcional)
    • Ratio de calor sensible nominal (opcional)
      El ratio de calor sensible nominal es el cociente entre la potencia sensible nominal y la potencia total nominal.
    • EER nominal
  • Agua fría
    • Sistema de refrigeración por agua
      Permite seleccionar un sistema de refrigeración por agua definido en el apartado "Sistemas de climatización".
    • Caudal de aire de impulsión (opcional)
    • Configuración avanzada
      • Opciones de dimensionamiento automático
        • Temperatura de impulsión de diseño

Calefacción (opcional)

• Batería de calor (Expansión directa / Eléctrico / Gas / Agua caliente)
  Ajusta las características de la batería de calor:
  • Expansión directa
    • Caudal de aire de impulsión (opcional)
    • Potencia nominal (opcional)
    • COP nominal
    • Configuración avanzada
      • Temperatura exterior mínima
      • Modo desescarche
        • Temperatura exterior máxima para modo desescarche
        • Método de desescarche (Por inversión de ciclo / Resistivo)
        • Control (Programado / Bajo demanda)
          • Ratio de tiempo de desescarche por ciclo
  • Eléctrico
    • Caudal de aire de impulsión (opcional)
    • Potencia nominal (opcional)
  • Gas
    • Caudal de aire de impulsión (opcional)
    • Potencia nominal (opcional)
    • Configuración avanzada
      • Eficiencia de la batería de calor de gas
      • Carga eléctrica de los accesorios
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización".
    • Caudal de aire de impulsión (opcional)
  • Configuración avanzada
    • Opciones de dimensionamiento automático
      • Temperatura de impulsión de diseño

Ventilador de impulsión

• Potencia específica
• Configuración avanzada
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire
  • Cálculo automático del caudal de aire (Simultáneo / Total)

Control

• Zona de control
  La zona de control es la que contiene el termostato asociado a este equipo. Se debe seleccionar una zona que contenga una unidad terminal conectada a este equipo.

Enfriamiento gratuito (opcional)

Recuperación de calor (opcional)

• Eficiencia sensible
• Eficiencia latente (opcional)
• Configuración avanzada
  • Tipo de intercambiador de calor (De placas / Rotativo)
  • Tipo de control de desescarche (Ninguno / Recirculación del aire de extracción / Solo extracción / Temperatura mínima de extracción)

Ventilador de retorno (opcional)

• Potencia específica
• Configuración avanzada
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire

Deshumidificación (opcional)

La deshumidificación del aire se realiza mediante su enfriamiento y posterior recalentamiento. Para ello, debe definir una batería de frío y un calefactor auxiliar.

• Humedad relativa de consigna

Humidificación con vapor (opcional)

• Humedad relativa de consigna
• Caudal de vapor, nominal
• Potencia eléctrica nominal del humidificador (opcional)

• Batería de calor (Eléctrico / Gas / Desrecalentador)
  • Eléctrico
    • Potencia nominal (opcional)
  • Gas
    • Potencia nominal (opcional)
    • Eficiencia de la batería de calor de gas
    • Carga eléctrica de los accesorios
  • Desrecalentador

Refrigeración (opcional)

• Batería de frío (Expansión directa / Agua fría)
  Ajusta las características de la batería de frío:
  • Expansión directa
    • Potencia total nominal (opcional)
    • Ratio de calor sensible nominal (opcional)
      El ratio de calor sensible nominal es el cociente entre la potencia sensible nominal y la potencia total nominal.
    • EER nominal
  • Agua fría
    • Sistema de refrigeración por agua
      Permite seleccionar un sistema de refrigeración por agua definido en el apartado "Sistemas de climatización".
  • Configuración avanzada
    • Opciones de dimensionamiento automático
      • Temperatura de impulsión de diseño
    • Control de la temperatura (Temperatura máxima / Temperatura mínima)
      • Temperatura máxima
        Esta opción calcula la temperatura del aire de impulsión necesaria para vencer la demanda de refrigeración de la zona crítica con el caudal de impulsión máximo. Dicha temperatura será la máxima posible. Por tanto, esta estrategia minimiza el consumo del generador de refrigeración a cambio de un mayor consumo del ventilador.
      • Temperatura mínima
        Esta opción calcula la temperatura del aire de impulsión necesaria para vencer la demanda de refrigeración de la zona crítica con el caudal de impulsión mínimo. Dicha temperatura será la mínima posible. Por tanto, esta estrategia minimiza el consumo del ventilador a cambio de un mayor consumo del generador de refrigeración.
        • Fracción mínima del caudal de aire
          La fracción mínima del caudal de aire debe coincidir con la definida en las unidades terminales conectadas a este equipo.

Calefacción (opcional)

• Batería de calor (Expansión directa / Eléctrico / Gas / Agua caliente)
  Ajusta las características de la batería de calor:
  • Expansión directa
    • Potencia nominal (opcional)
    • COP nominal
    • Configuración avanzada
      • Temperatura exterior mínima
      • Modo desescarche
        • Temperatura exterior máxima para modo desescarche
        • Método de desescarche (Por inversión de ciclo / Resistivo)
        • Control (Programado / Bajo demanda)
          • Ratio de tiempo de desescarche por ciclo
  • Eléctrico
    • Potencia nominal (opcional)
  • Gas
    • Potencia nominal (opcional)
    • Configuración avanzada
      • Eficiencia de la batería de calor de gas
      • Carga eléctrica de los accesorios
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización".
  • Configuración avanzada
    • Opciones de dimensionamiento automático
      • Temperatura de impulsión de diseño

Ventilador de impulsión

• Caudal máximo de aire (opcional)
• Potencia específica
• Horario de funcionamiento (Siempre encendido / Sólo con la ventilación activa)
• Configuración avanzada
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire
  • Coeficientes de potencia a carga parcial (Reguladores de entrada / Reguladores de salida / Motor de velocidad variable / ASHRAE 90.1-2004 Apéndice G / Motor de velocidad variable con ajuste de presión)
  • Cálculo automático del caudal de aire (Simultáneo / Total)

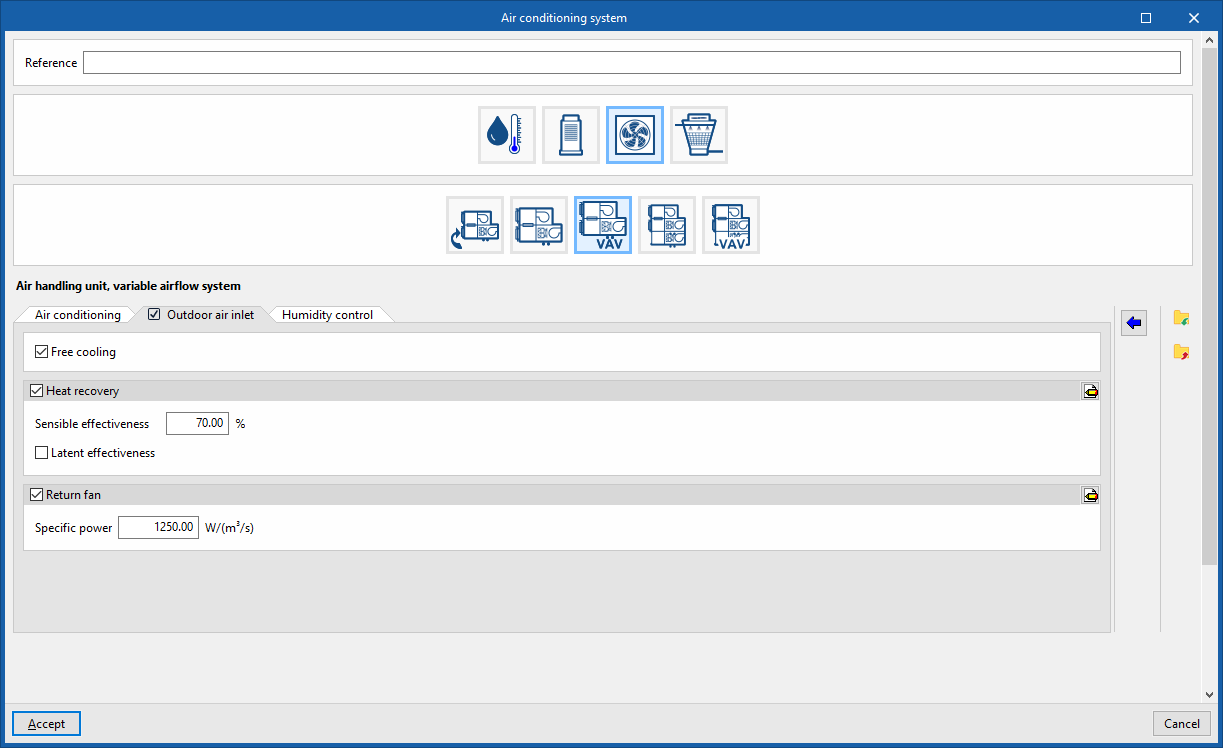

Enfriamiento gratuito (opcional)

Recuperación de calor (opcional)

• Eficiencia sensible
• Eficiencia latente (opcional)
• Configuración avanzada
  • Tipo de intercambiador de calor (De placas / Rotativo)
  • Tipo de control de desescarche (Ninguno / Recirculación del aire de extracción / Solo extracción / Temperatura mínima de extracción)

Ventilador de retorno (opcional)

• Potencia específica
• Configuración avanzada
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire
  • Coeficientes de potencia a carga parcial (Reguladores de entrada / Reguladores de salida / Motor de velocidad variable / ASHRAE 90.1-2004 Apéndice G / Motor de velocidad variable con ajuste de presión)

Deshumidificación (opcional)

La deshumidificación del aire se realiza mediante su enfriamiento y posterior recalentamiento.

• Humedad relativa de consigna
• Zona de control
  La zona de control es la que contiene el higrostato asociado a este equipo. Se debe seleccionar una zona que contenga una unidad terminal conectada a este equipo.

Humidificación con vapor (opcional)

• Humedad relativa de consigna
• Zona de control
  La zona de control es la que contiene el higrostato asociado a este equipo. Se debe seleccionar una zona que contenga una unidad terminal conectada a este equipo.
• Caudal de vapor, nominal
• Potencia eléctrica nominal del humidificador (opcional)

Refrigeración (opcional)

• Batería de frío (Agua fría)
  Ajusta las características de la batería de frío:
  • Agua fría
    • Sistema de refrigeración por agua
      Permite seleccionar un sistema de refrigeración por agua definido en el apartado "Sistemas de climatización".
  • Configuración avanzada
    • Opciones de dimensionamiento automático
      • Temperatura de impulsión de diseño

Calefacción (opcional)

• Batería de calor (Agua caliente / Eléctrico / Gas)
  Ajusta las características de la batería de calor:
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización".
  • Eléctrico
    • Potencia nominal (opcional)
  • Gas
    • Potencia nominal (opcional)
    • Configuración avanzada
      • Eficiencia de la batería de calor de gas
      • Carga eléctrica de los accesorios
  • Configuración avanzada
    • Opciones de dimensionamiento automático
      • Temperatura de impulsión de diseño

Ventilador de impulsión

• Configuración avanzada
  • Horario de funcionamiento (Siempre encendido / Sólo con la ventilación activa)
  • Cálculo automático del caudal de aire (Simultáneo / Total)

• Ventilador simple
  • Ventilador principal
    • Rendimiento del motor
    • Fracción de pérdidas de calor del motor en el flujo de aire
  • Caudal máximo de aire (opcional)
  • Potencia específica

• Ventilador doble
  • Ventilador del conducto de refrigeración
    • Rendimiento del motor
    • Fracción de pérdidas de calor del motor en el flujo de aire
  • Caudal máximo de aire (opcional)
  • Potencia específica
  • Ventilador del conducto de calefacción
    • Rendimiento del motor
    • Fracción de pérdidas de calor del motor en el flujo de aire
  • Caudal máximo de aire (opcional)
  • Potencia específica

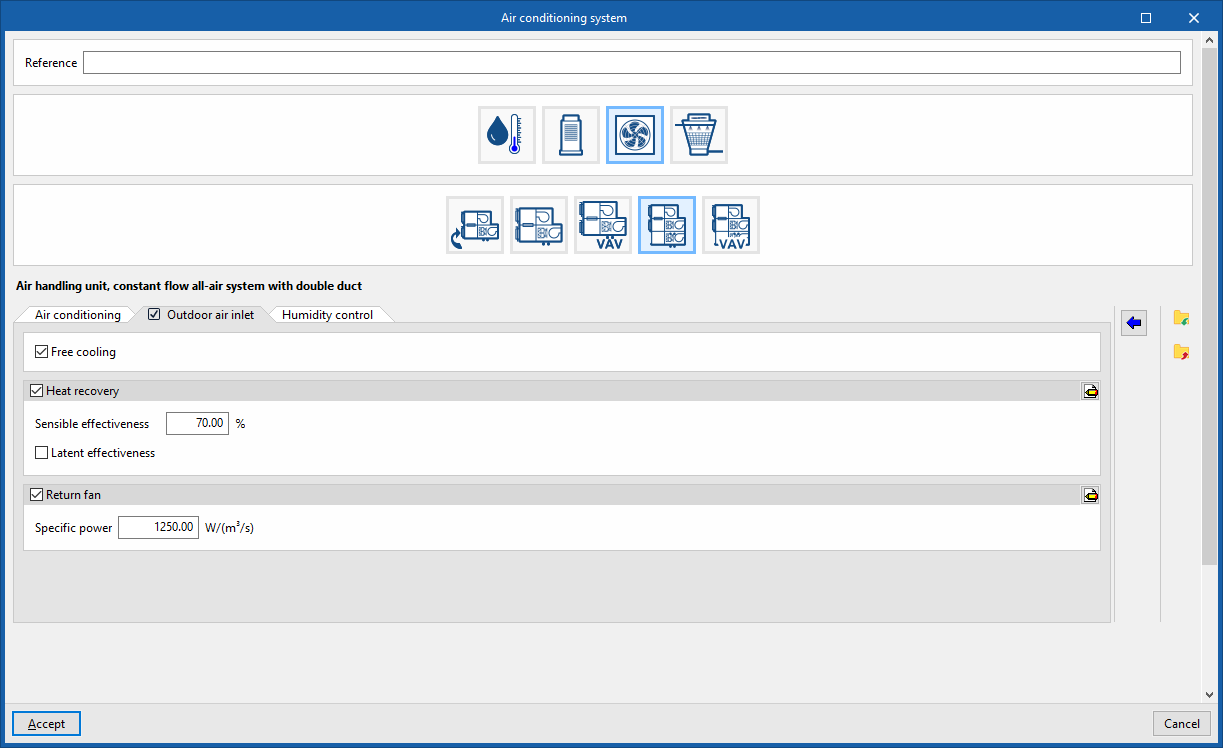

Enfriamiento gratuito (opcional)

Recuperación de calor (opcional)

• Eficiencia sensible
• Eficiencia latente (opcional)
• Configuración avanzada
  • Tipo de intercambiador de calor (De placas / Rotativo)
  • Tipo de control de desescarche (Ninguno / Recirculación del aire de extracción / Solo extracción / Temperatura mínima de extracción)

Ventilador de retorno (opcional)

• Potencia específica
• Configuración avanzada
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire

Deshumidificación (opcional)

La deshumidificación del aire se realiza mediante su enfriamiento y posterior recalentamiento.

• Humedad relativa de consigna
• Zona de control
  La zona de control es la que contiene el higrostato asociado a este equipo. Se debe seleccionar una zona que contenga una unidad terminal conectada a este equipo.

Humidificación con vapor (opcional)

• Humedad relativa de consigna
• Zona de control
  La zona de control es la que contiene el higrostato asociado a este equipo. Se debe seleccionar una zona que contenga una unidad terminal conectada a este equipo.
• Caudal de vapor, nominal
• Potencia eléctrica nominal del humidificador (opcional)

Refrigeración (opcional)

• Batería de frío (Agua fría)
  Ajusta las características de la batería de frío:
  • Agua fría
    • Sistema de refrigeración por agua
      Permite seleccionar un sistema de refrigeración por agua definido en el apartado "Sistemas de climatización".
  • Configuración avanzada
    • Opciones de dimensionamiento automático
      • Temperatura de impulsión de diseño
    • Control de la temperatura
      • Temperatura máxima
        Esta opción calcula la temperatura del aire de impulsión necesaria para vencer la demanda de refrigeración de la zona crítica con el caudal de impulsión máximo. Dicha temperatura será la máxima posible. Por tanto, esta estrategia minimiza el consumo del generador de refrigeración a cambio de un mayor consumo del ventilador.
      • Temperatura mínima
        Esta opción calcula la temperatura del aire de impulsión necesaria para vencer la demanda de refrigeración de la zona crítica con el caudal de impulsión mínimo. Dicha temperatura será la mínima posible. Por tanto, esta estrategia minimiza el consumo del ventilador a cambio de un mayor consumo del generador de refrigeración.
        • Fracción mínima del caudal de aire
          La fracción mínima del caudal de aire debe coincidir con la definida en las unidades terminales conectadas a este equipo.

Calefacción (opcional)

• Batería de calor (Agua caliente / Eléctrico / Gas)
  Ajusta las características de la batería de calor:
  • Agua caliente
    • Sistema de calefacción por agua
      Permite seleccionar un sistema de calefacción por agua definido en el apartado "Sistemas de climatización".
  • Eléctrico
    • Potencia nominal (opcional)
  • Gas
    • Potencia nominal (opcional)
    • Configuración avanzada
      • Eficiencia de la batería de calor de gas
      • Carga eléctrica de los accesorios
  • Configuración avanzada
    • Opciones de dimensionamiento automático
      • Temperatura de impulsión de diseño

Ventilador de impulsión

• Configuración avanzada
  • Horario de funcionamiento (Siempre encendido / Sólo con la ventilación activa)
  • Cálculo automático del caudal de aire (Simultáneo / Total)

• Ventilador simple
  • Ventilador principal
    • Rendimiento del motor
    • Fracción de pérdidas de calor del motor en el flujo de aire
    • Coeficientes de potencia a carga parcial (Reguladores de entrada / Reguladores de salida / Motor de velocidad variable / ASHRAE 90.1-2004 Apéndice G / Motor de velocidad variable con ajuste de presión)
  • Caudal máximo de aire (opcional)
  • Potencia específica

• Ventilador doble
  • Ventilador del conducto de refrigeración
    • Rendimiento del motor
    • Fracción de pérdidas de calor del motor en el flujo de aire
    • Coeficientes de potencia a carga parcial (Reguladores de entrada / Reguladores de salida / Motor de velocidad variable / ASHRAE 90.1-2004 Apéndice G / Motor de velocidad variable con ajuste de presión)
  • Caudal máximo de aire (opcional)
  • Potencia específica
  • Ventilador del conducto de calefacción
    • Rendimiento del motor
    • Fracción de pérdidas de calor del motor en el flujo de aire
    • Coeficientes de potencia a carga parcial (Reguladores de entrada / Reguladores de salida / Motor de velocidad variable / ASHRAE 90.1-2004 Apéndice G / Motor de velocidad variable con ajuste de presión)
  • Caudal máximo de aire (opcional)
  • Potencia específica

Enfriamiento gratuito (opcional)

Recuperación de calor (opcional)

• Eficiencia sensible
• Eficiencia latente (opcional)
• Configuración avanzada
  • Tipo de intercambiador de calor (De placas / Rotativo)
  • Tipo de control de desescarche (Ninguno / Recirculación del aire de extracción / Solo extracción / Temperatura mínima de extracción)

Ventilador de retorno (opcional)

• Potencia específica
• Configuración avanzada
  • Rendimiento del motor
  • Fracción de pérdidas de calor del motor en el flujo de aire
  • Coeficientes de potencia a carga parcial (Reguladores de entrada / Reguladores de salida / Motor de velocidad variable / ASHRAE 90.1-2004 Apéndice G / Motor de velocidad variable con ajuste de presión)

Deshumidificación (opcional)

La deshumidificación del aire se realiza mediante su enfriamiento y posterior recalentamiento.

• Humedad relativa de consigna
• Zona de control
  La zona de control es la que contiene el higrostato asociado a este equipo. Se debe seleccionar una zona que contenga una unidad terminal conectada a este equipo.

Humidificación con vapor (opcional)

• Humedad relativa de consigna
• Zona de control
  La zona de control es la que contiene el higrostato asociado a este equipo. Se debe seleccionar una zona que contenga una unidad terminal conectada a este equipo.
• Caudal de vapor, nominal
• Potencia eléctrica nominal del humidificador (opcional)

Los sistemas de condensación por agua incluyen los sistemas para condensación para bombas de calor reversibles, mediante torres de refrigeración y calderas, los sistemas para condensación para enfriadoras, mediante torres de refrigeración de una o dos velocidades, y los sistemas de condensación por agua a una temperatura definida, constante o por horario.

Equipos

Caldera

• Referencia
  Referencia del equipo.
• Calefacción
  • Potencia nominal (opcional)
    • Factor de dimensionamiento
  • Eficiencia nominal
    Si no se define la curva de comportamiento, se debe indicar el valor de eficiencia de la caldera medido en las siguientes condiciones nominales:
    • Caldera convencional: salida de agua a 82°C / Caldera de condensación: entrada de agua a 70°C
  • Tipo de combustible (Electricidad / Gas natural / GLP / Gasóleo C / Carbón / Biomasa / Biomasa densificada (pellets))
• Parámetros de operación
  • Temperatura límite superior de agua de salida
  • Ratio mínimo de carga parcial
  • Ratio máximo de carga parcial
  • Ratio óptimo de carga parcial
• Curvas de comportamiento
  • Por defecto
    • Caldera convencional / Caldera de condensación
  • Definidas por el usuario

Torre de refrigeración

• Referencia
  Referencia del equipo.
• Parámetros generales
  • Tipo de torre de refrigeración (De una velocidad / De dos velocidades)
  • Capacidad de disipación en convección libre -con el equipo apagado- (opcional)
  • Factor de dimensionamiento
• Consumo
  • En torres de refrigeración de una velocidad:
    • Potencia nominal a velocidad alta (opcional)
    • Potencia del ventilador a velocidad alta (opcional)
  • En torres de refrigeración de dos velocidades:
    • Potencia nominal a velocidad alta (opcional)
    • Potencia del ventilador a velocidad alta (opcional)
    • Potencia nominal a velocidad baja (opcional)
    • Potencia del ventilador a velocidad baja (opcional)

Distribución de agua

• Parámetros de diseño
  • Temperatura máxima de consigna
  • Temperatura mínima de consigna
  • Salto de temperatura de diseño
  • Tipo de fluido (Agua / Etilenglicol / Propilenglicol)
• Bomba de circulación
  • Configuración (Caudal constante / Caudal variable)
  • Control (Intermitente / Continuo)
  • Tipo de bomba del circuito primario (Bomba simple / Una bomba por enfriadora / Dos bombas en paralelo / Tres bombas en paralelo / Cuatro bombas en paralelo / Cinco bombas en paralelo)
  • Altura manométrica
• Parámetros de operación
  • Secuencia de operación de equipos (Óptimo / Carga secuencial / Carga uniforme / Ratio de carga parcial uniforme / Ratio de carga parcial secuencial uniforme)
• Configuración de la red de tuberías
  • Tubería de bypass en el lado de impulsión (opcional)
  • Tubería de bypass en el lado de la demanda (opcional)

Equipos

Torre de refrigeración

• Referencia
• Parámetros generales
  • Tipo de torre de refrigeración (De una velocidad / De dos velocidades)
  • Capacidad de disipación en convección libre -con el equipo apagado- (opcional)
  • Factor de dimensionamiento
• Consumo
  • En torres de refrigeración de una velocidad:
    • Potencia nominal a velocidad alta (opcional)
    • Potencia del ventilador a velocidad alta (opcional)
  • En torres de refrigeración de dos velocidades:
    • Potencia nominal a velocidad alta (opcional)
    • Potencia del ventilador a velocidad alta (opcional)
    • Potencia nominal a velocidad baja (opcional)
    • Potencia del ventilador a velocidad baja (opcional)

Distribución de agua

• Parámetros de diseño
  • Temperatura de consigna de diseño
• Bomba de circulación
  • Tipo de bomba del circuito primario (Bomba simple / Una bomba por enfriadora / Dos bombas en paralelo / Tres bombas en paralelo / Cuatro bombas en paralelo / Cinco bombas en paralelo)
  • Altura manométrica
• Parámetros de operación
  • Control de la temperatura de consigna (En función de la temperatura de bulbo húmedo del aire exterior / Temperatura de consigna de diseño)
  • Secuencia de operación de equipos (Óptimo / Carga secuencial / Carga uniforme / Ratio de carga parcial uniforme / Ratio de carga parcial secuencial uniforme)
• Configuración de la red de tuberías
  • Tubería de bypass en el lado de impulsión (opcional)
  • Tubería de bypass en el lado de la demanda (opcional)

Fluido caloportador

• Temperatura (Constante / Perfil horario)
• Fluido (Agua / Etilenglicol / Propilenglicol)

Bomba de circulación

• Control (Intermitente / Continuo)
• Configuración (Caudal variable / Caudal constante)
• Tipo de bomba del circuito primario (Bomba simple / Una bomba por caldera / Dos bombas en paralelo / Tres bombas en paralelo / Cuatro bombas en paralelo / Cinco bombas en paralelo)
• Altura manométrica

Opciones de dimensionamiento automático

El caudal del circuito de condensación es igual a la suma de los caudales definidos en el condensador de los equipos conectados al circuito. Si no se han definido dichos caudales, el motor de cálculo los dimensionará automáticamente, utilizando los valores de temperatura y salto térmico de diseño.

• Temperatura de diseño
• Salto térmico de diseño

Edición múltiple

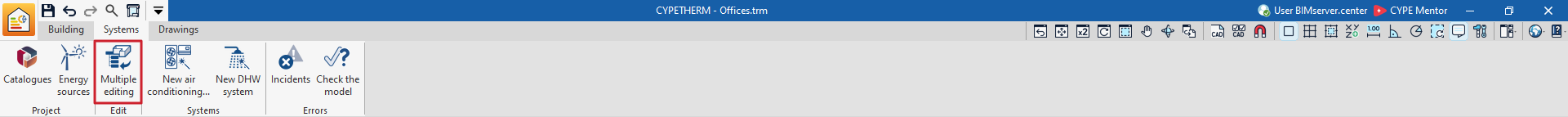

La opción "Edición múltiple" dentro de la pestaña "Sistemas" (en el tipo de proyecto "Simulación energética") permite mover las unidades terminales de zona o borrarlas:

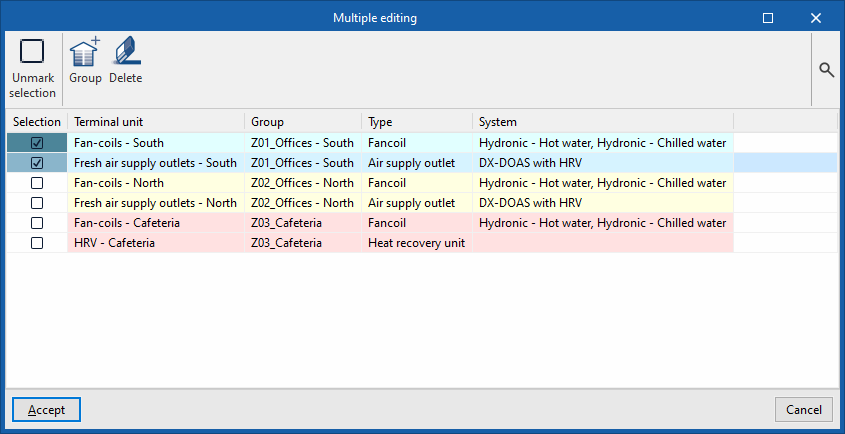

• Para mover las unidades terminales de zona, se deben seleccionar las unidades terminales marcándolas en la columna izquierda. Después, se debe pulsar sobre la opción "Grupo" y elegir la zona a la que serán asignadas.
• La opción "Borrar" permite suprimir la unidad terminal seleccionada.

Al aceptar, las unidades terminales se moverán a la zona indicada o serán suprimidas.
