Solapa "Cargas térmicas"

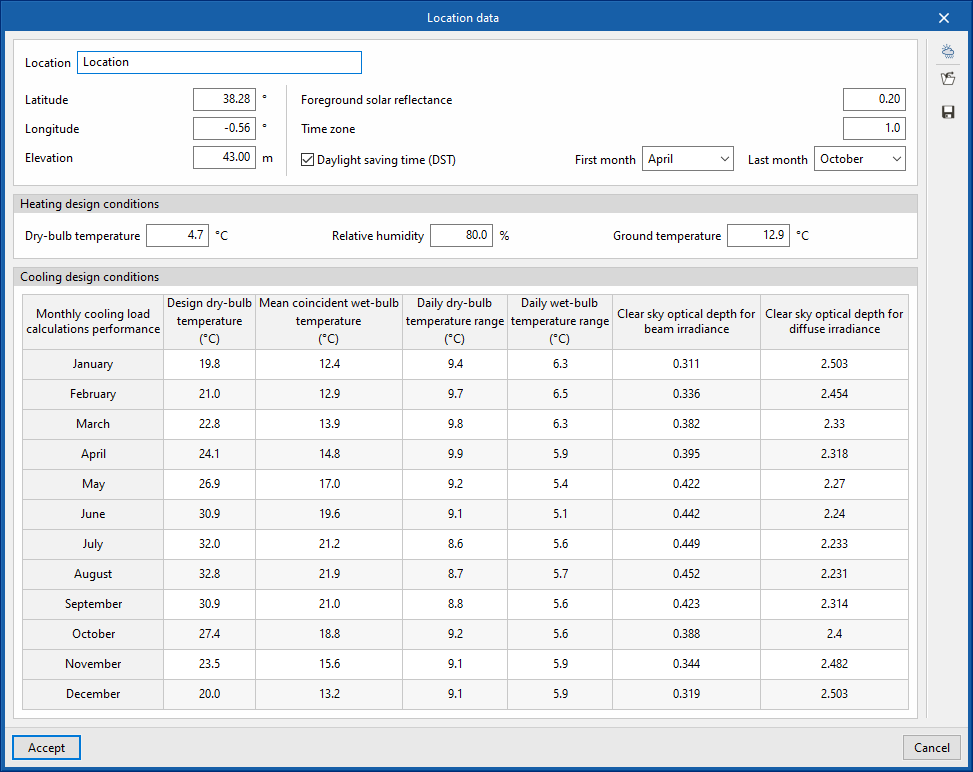

Definición de los datos del emplazamiento en la solapa "Cargas térmicas"
La definición de los datos del emplazamiento del proyecto se realiza con la opción "Datos del emplazamiento" del bloque "Proyecto" de la barra de herramientas superior de la solapa "Cargas térmicas".
Los datos disponibles para su configuración son los siguientes:
- Emplazamiento
- Latitud
- Longitud
- Altitud
- Coeficiente de albedo
- Zona horaria
- Horario de Verano (DST) (opcional)
- Mes inicial
- Mes final
- Condiciones de diseño para calefacción
Permite ajustar los datos necesarios para el cálculo de cargas de calefacción:- Temperatura seca
- Humedad relativa
- Temperatura del terreno
- Condiciones de diseño para refrigeración
Permite consultar los datos necesarios para el cálculo de cargas de refrigeración por mes. Pulsando en cualquier celda de la tabla se puede modificar el valor de cada magnitud para cada mes:- Temperatura seca de diseño
- Temperatura húmeda coincidente
- Oscilación diaria de la temperatura seca
- Oscilación diaria de la temperatura húmeda
- Profundidad óptica del cielo despejado para la irradiación directa
- Profundidad óptica del cielo despejado para la irradiación difusa
Importación automática de datos
El botón "Importar" de la parte superior derecha de la ventana "Datos del emplazamiento" permite importar automáticamente los datos de diferentes bases de datos climáticos. Entre ellas se encuentran las siguientes:

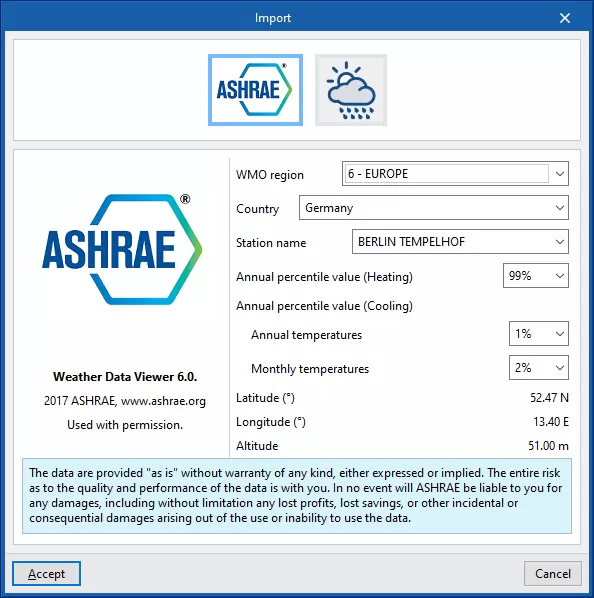

ASHRAE Weather Data Viewer 6.0
Los datos climáticos necesarios para el cálculo se pueden importar de la base de datos climáticos Weather Data Viewer 6.0 de ASHRAE, con 8118 estaciones localizadas por todo el mundo. Los datos de radiación solar se calculan a partir del modelo Clear-sky Solar Radiation de ASHRAE.
- WMO region
- País
- Nombre de la estación
- Nivel percentil anual (Calefacción) (99.6% / 99%)
- Nivel percentil anual (Refrigeración)
- Temperaturas anuales (0.4% / 1% / 2%)
- Temperaturas mensuales (0.4% / 2% / 5%)
- Latitud
- Longitud
- Altitud

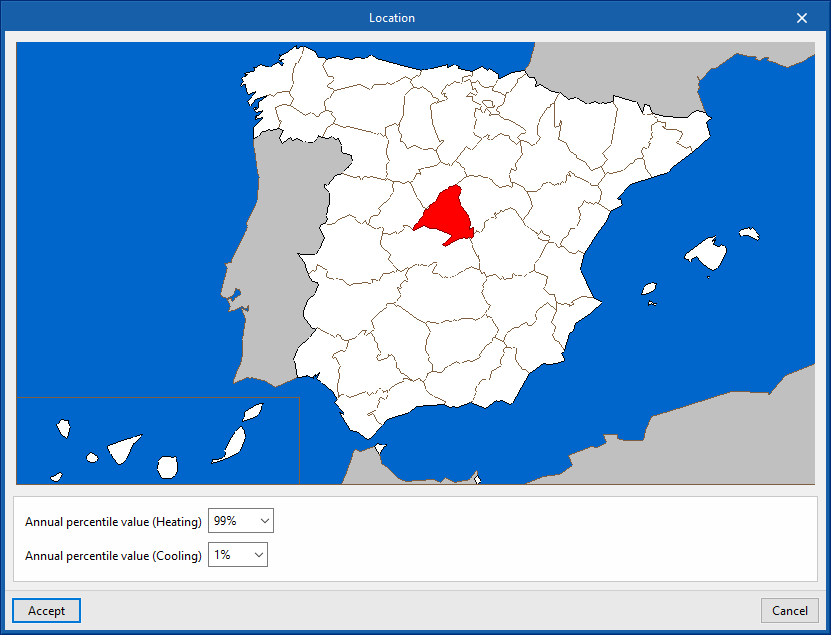

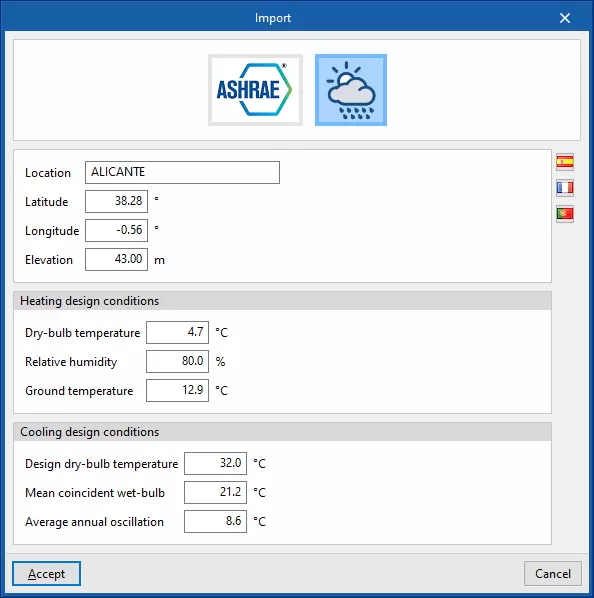

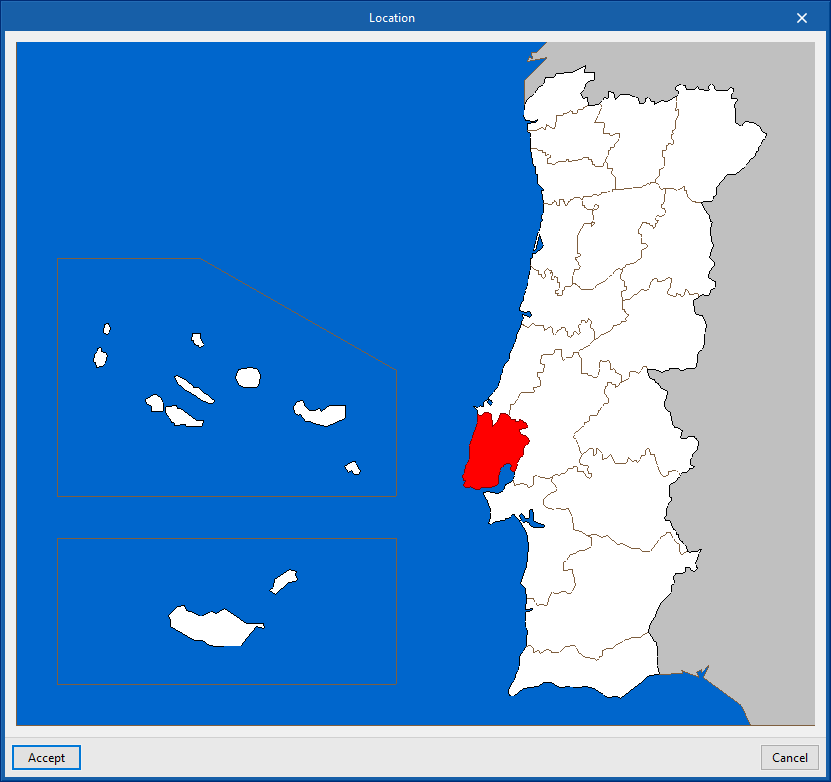

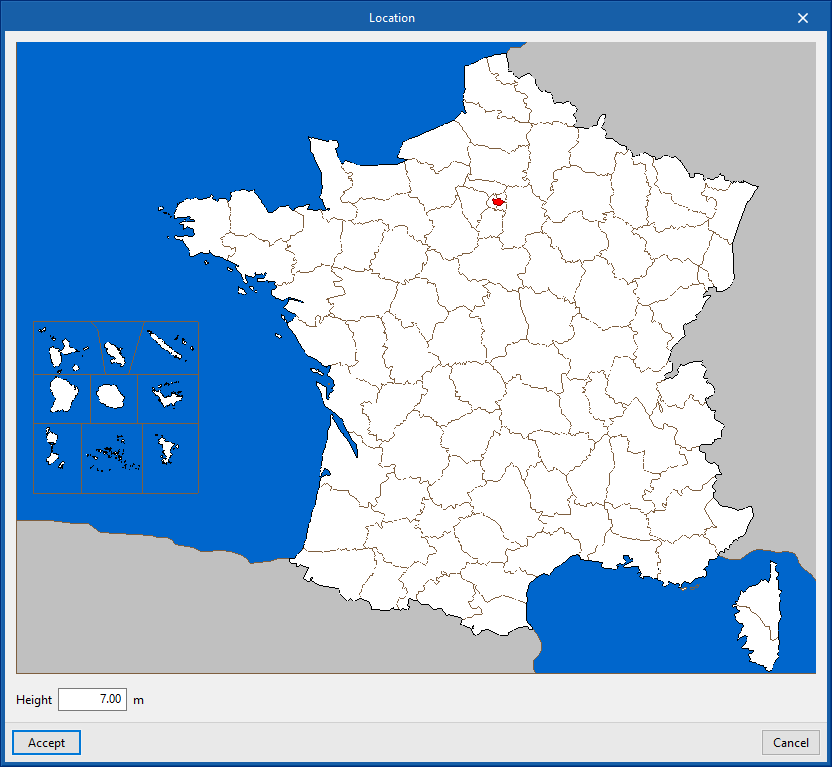

Importación de datos para España, Francia y Portugal
El origen de estos datos se encuentra en diferentes normas de referencia para los países mencionados. Pulsando en los botones con los símbolos de las banderas situados a la derecha se puede definir la localización exacta del proyecto en cada uno de estos países. Al aceptar, se rellenan los siguientes datos:
- Emplazamiento
- Latitud
- Longitud
- Altitud
- Condiciones de diseño para calefacción
- Temperatura seca
- Temperatura relativa
- Temperatura del terreno
- Condiciones de diseño para refrigeración
- Temperatura seca de diseño
- Temperatura húmeda coincidente
- Oscilación media anual

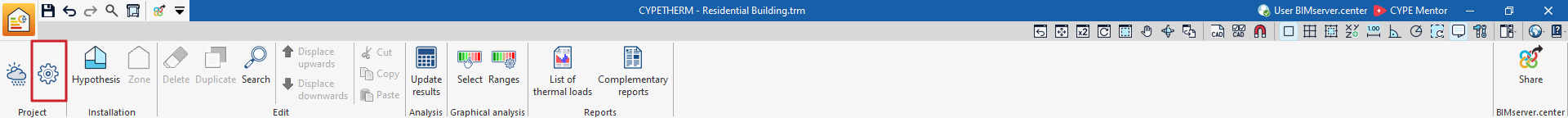

Configuración de las opciones de cálculo en la solapa "Cargas térmicas"
Las "Opciones de cálculo"se encuentran disponibles para su configuración en el bloque "Proyecto" de la barra de herramientas superior de la solapa "Cargas térmicas".
Las opciones disponibles son las siguientes:
Cálculo de cargas térmicas de calefacción
- Método de cálculo
- ASHRAE
Al marcar esta opción, el programa utiliza el método de las series temporales radiantes (RTSM) de ASHRAE para el cálculo de cargas de calefacción. - Norma EN 12831
Al marcar esta opción, se realiza el cálculo de cargas de calefacción siguiendo la norma EN 12831. En este caso, se exige la definición de los siguientes parámetros:- Coeficiente n50
- Definido
- Calculado
- Grado de estanqueidad al aire de la envolvente del edificio
- Alto (alta calidad del aislamiento de puertas y ventanas)
- Medio (doble cristal en ventanas, aislamiento normal)
- Bajo (cristal sencillo en ventanas, sin aislamiento)
- Permeabilidad al aire de la envolvente a 4 Pa
- Número de plantas del edificio
- Grado de estanqueidad al aire de la envolvente del edificio
- Tipo de edificio (Vivienda unifamiliar / Residencial / Oficinas / Hotel / Restaurante / Docente / Hospitalario / Otros usos)
- Clase de protección (Sin protección / Protección moderada / Protección fuerte)
- Factor corrector por variación de la temperatura exterior

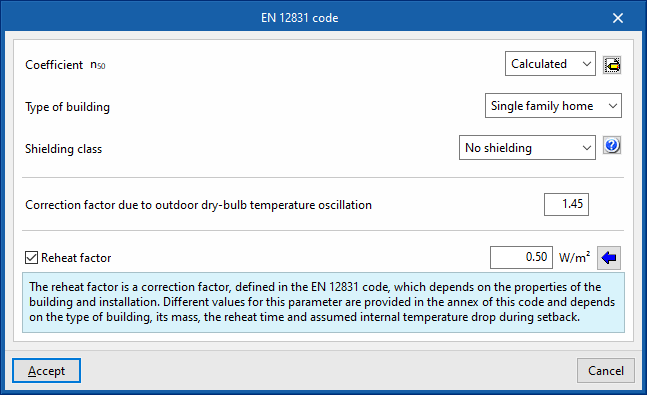

- Factor de recalentamiento (opcional)

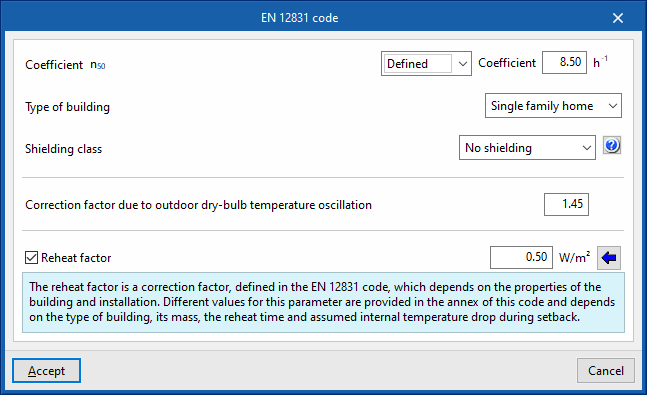

El factor de recalentamiento es un factor de corrección, definido en la norma EN12831, que depende de las características del edificio y de la instalación. En los anejos de dicha norma se proponen diferentes valores para este parámetro en función del tipo de edificio, de la masa del mismo y del tiempo de recalentamiento y caída de temperatura interna asumida durante la desconexión. Pulsando sobre el botón de la derecha es posible definir estos parámetros e importar el valor asociado para el factor de recalentamiento:- Tiempo de recalentamiento (horas)
- Caída de temperatura interior
- Masa del edificio (Alta / Media / Baja)
- Coeficiente n50
- ASHRAE
- Cálculo de la carga latente (opcional)
- Mayoración de la carga (opcional)
- Mayoración de la carga por orientación (opcional) (N, S, E, O)
Cálculo de cargas térmicas de refrigeración
- Anual / Por meses
- Mayoración de la carga latente (opcional)
- Mayoración de la carga sensible (opcional)

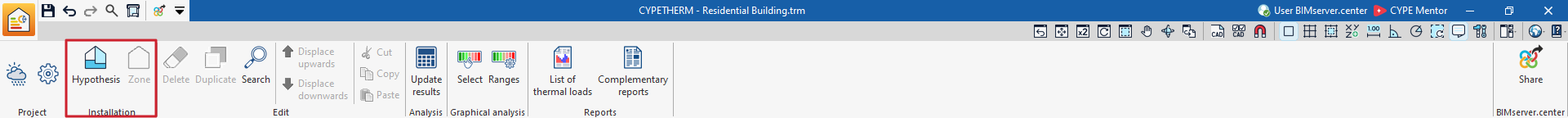

Definición de hipótesis y zonas en la solapa "Cargas térmicas"
La definición de las hipótesis de zonificación y de las zonas consideradas en cada hipótesis es necesaria para poder realizar el cálculo de cargas térmicas. Se realiza con las herramientas del bloque "Instalación" de la barra de herramientas superior de la solapa "Cargas térmicas".
Las opciones disponibles son las siguientes:

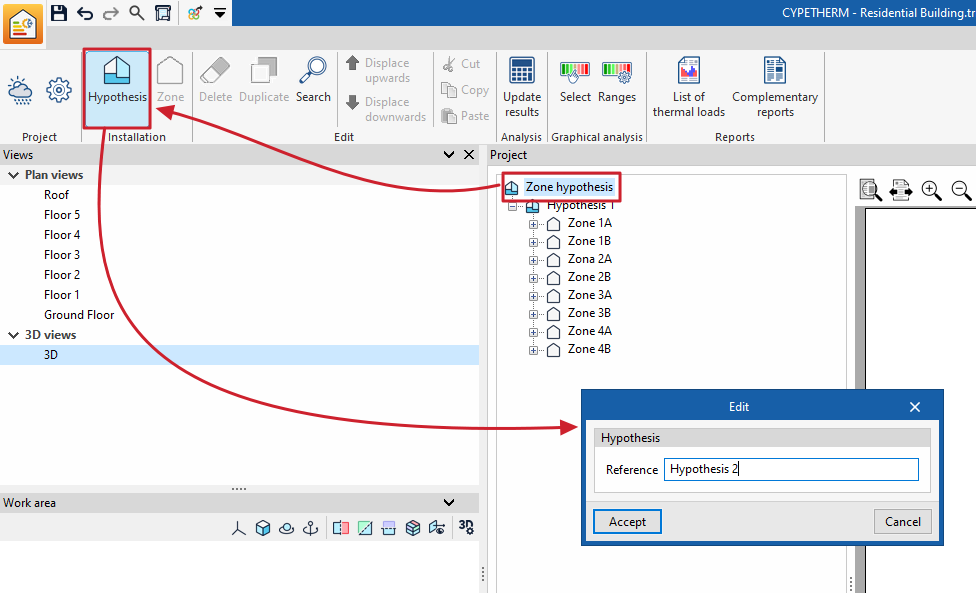

Hipótesis
Esta opción permite añadir una hipótesis de zonificación en el proyecto.
Al añadir una hipótesis de zonificación, es necesario indicar el siguiente dato:
- Referencia
Referencia de la hipótesis de zonificación.
Cada hipótesis de zonificación permite crear un número determinado de zonas térmicas del edificio y asignar los recintos deseados a cada una de las zonas.

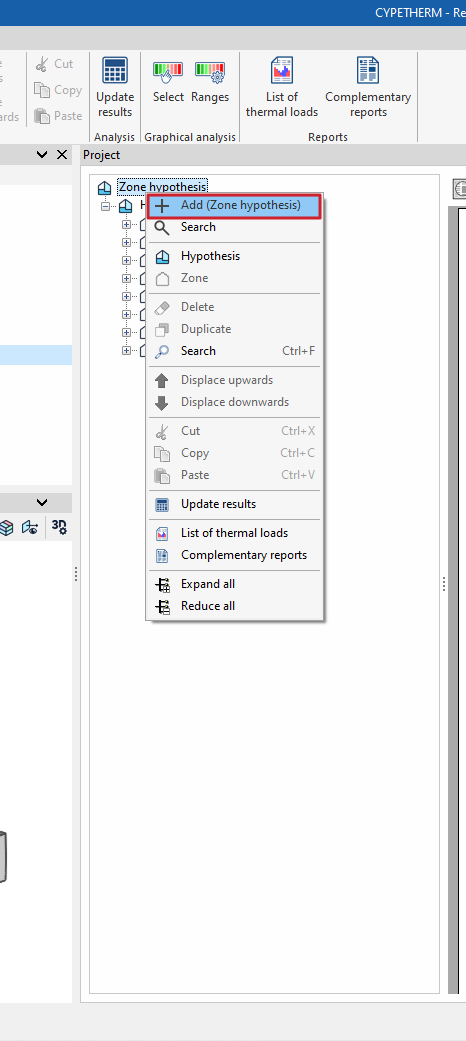

Las hipótesis también se pueden añadir en el árbol de navegación del "Proyecto", pulsando con el botón derecho sobre el nivel base y seleccionando "Añadir (Hipótesis de zonificación)".
| Nota: |
|---|
| La existencia de varias hipótesis de zonificación permite agrupar los recintos en zonas de varias formas para poder realizar el cálculo de las diferentes situaciones de uso real del edificio en el mismo archivo. Por ejemplo, en un edificio de oficinas de dos plantas, se puede considerar una hipótesis con dos zonas, una por planta, en caso de que tengan un uso independiente, y una segunda hipótesis con una sola zona para las dos plantas, en caso de que tengan un uso conjunto. |

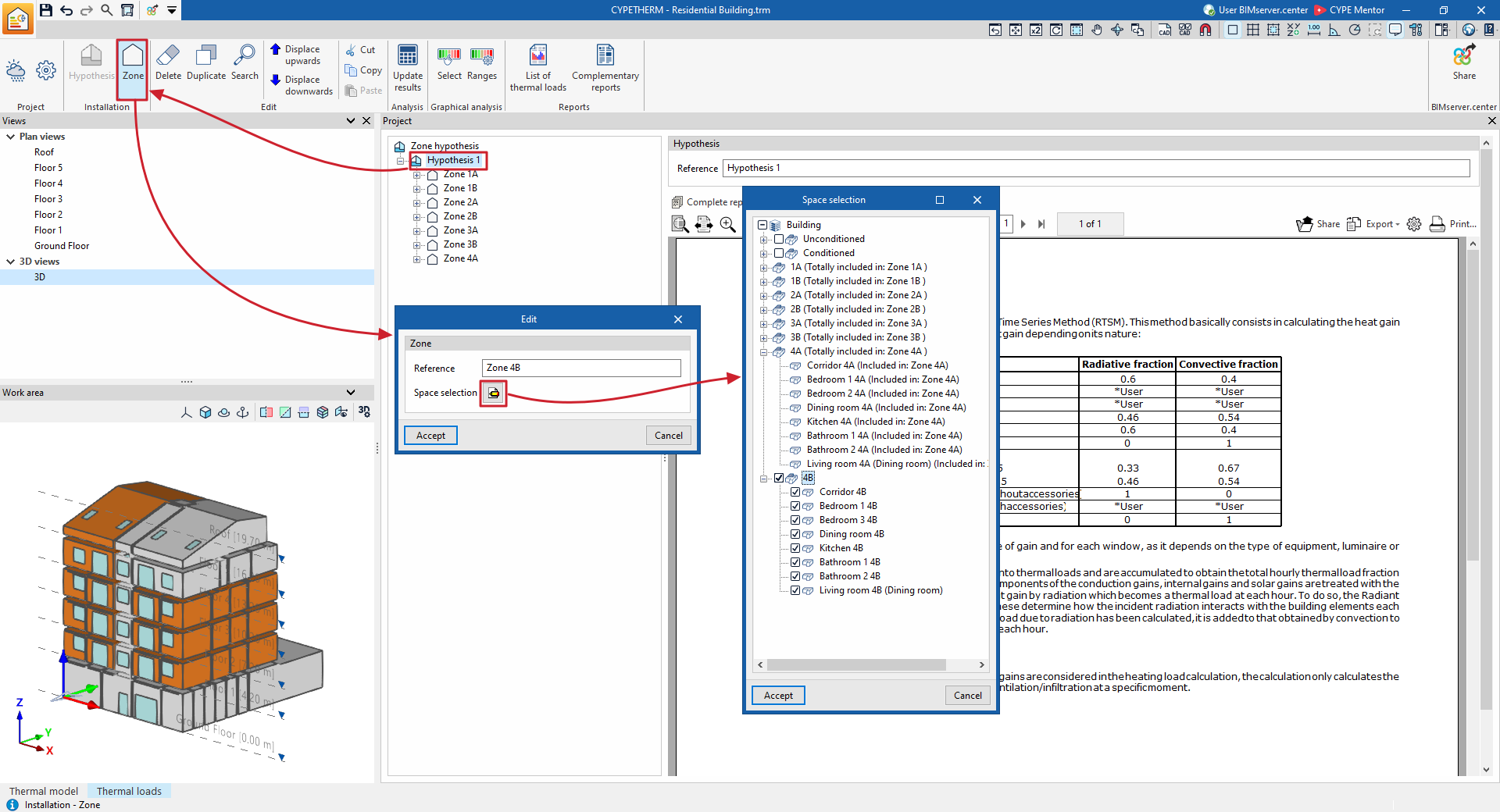

Zona
Esta opción permite añadir una zona dentro de la hipótesis de zonificación seleccionada.
Al introducir una zona, es necesario indicar los siguientes datos:
- Referencia
Referencia de la zona. - Selección de recintos
En este apartado es necesario seleccionar los recintos del proyecto que serán asignados a esa zona. Solamente es posible seleccionar los recintos que no hayan sido incluidos previamente en otras zonas de la misma hipótesis.

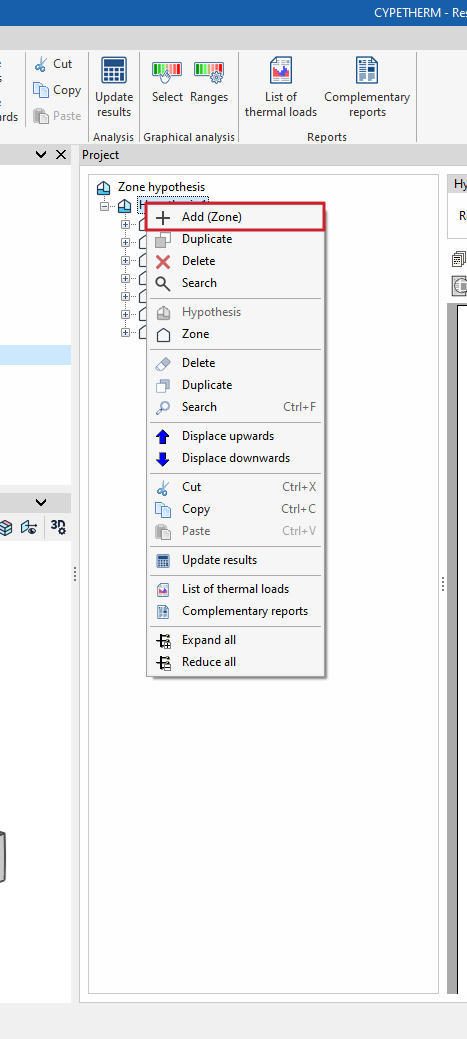

Las zonas también se pueden añadir en el árbol de navegación del "Proyecto", pulsando con el botón derecho sobre el nivel correspondiente a una hipótesis y seleccionando "Añadir (Zona)".
| Nota: |
|---|
| Una zona térmica es un conjunto de recintos que comparten características similares de definición y/o uso. Su definición permite calcular la carga térmica simultánea, que se puede utilizar para definir una potencia requerida en un equipo productor que cubra ese conjunto de recintos. Por ejemplo, en un edificio de viviendas, cada vivienda puede constituir una zona térmica. Además de las zonas de las viviendas, sería necesario añadir otra zona térmica que incluya los espacios comunes del edificio. En el caso de dos recintos pertenecientes en zonas distintas, el programa considerará en el cálculo la temperatura media entre la temperatura interior del recinto y la temperatura exterior en ese momento. Mientras, en dos recintos dentro de una misma zona pero con temperaturas diferentes, lo que varía es la temperatura adyacente, que en este caso ya no corresponde con la del exterior. |
Cálculo y actualización de resultados en la solapa "Cargas térmicas"
El cálculo de cargas térmicas o la actualización de resultados de cálculo tras la introducción de cualquier modificación sobre el modelo se realiza con la herramienta "Actualizar resultados" del bloque "Cálculo" de la barra de herramientas superior, disponible en la solapa "Cargas térmicas".
Para poder lanzar el cálculo de cargas térmicas, es necesario que el modelo térmico se haya completado, en la pestaña "Modelo térmico", y que se hayan definido las hipótesis de zonificación y las zonas, así como los datos del emplazamiento y las opciones de cálculo, en la solapa "Cargas térmicas".

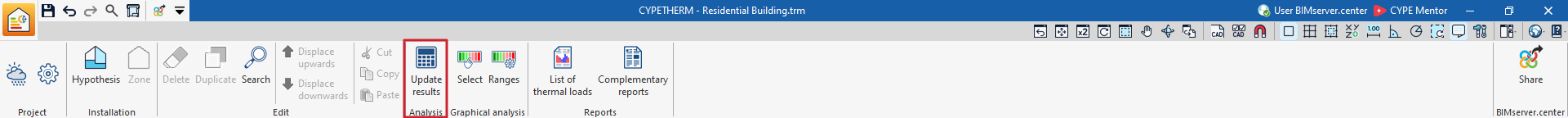

Actualizar resultados
Al utilizar esta herramienta, el programa muestra una ventana donde se informa sobre el proceso de cálculo, el cual se efectuará siguiendo la metodología seleccionada.
Al terminar, es posible consultar los resultados de cálculo seleccionando los diferentes elementos en el árbol de proyecto, situado por defecto en el lateral izquierdo del panel "Proyecto".

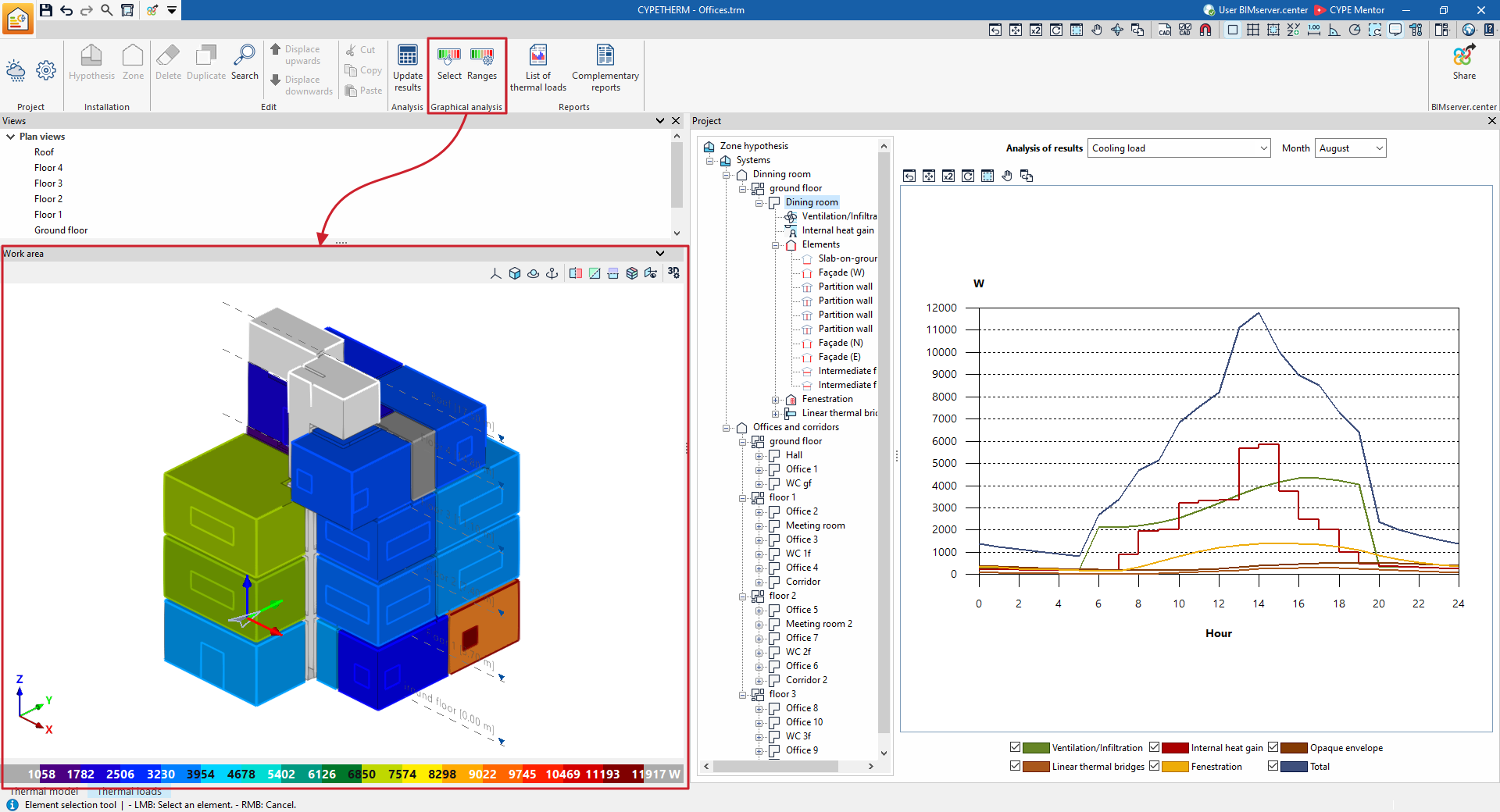

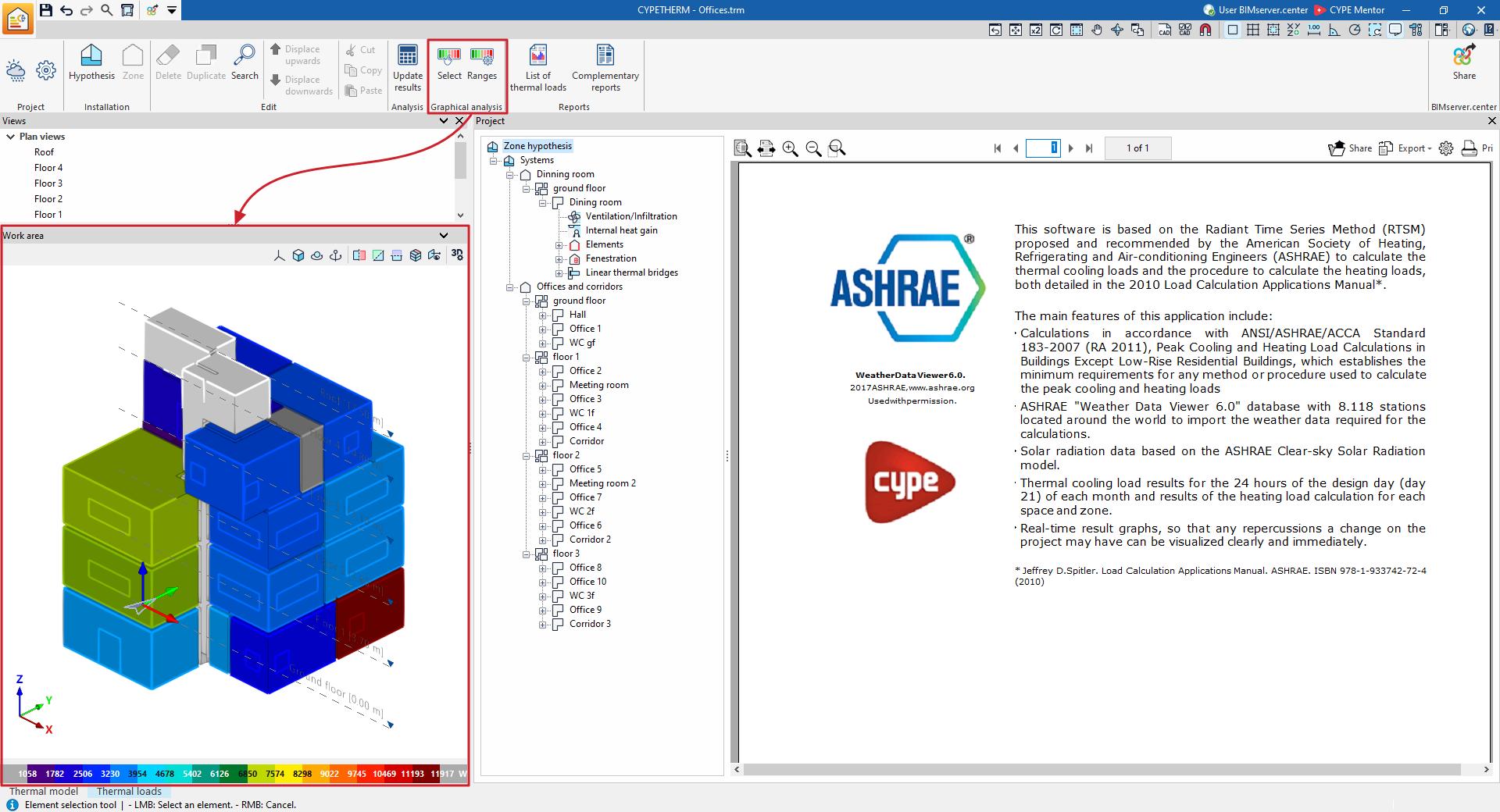

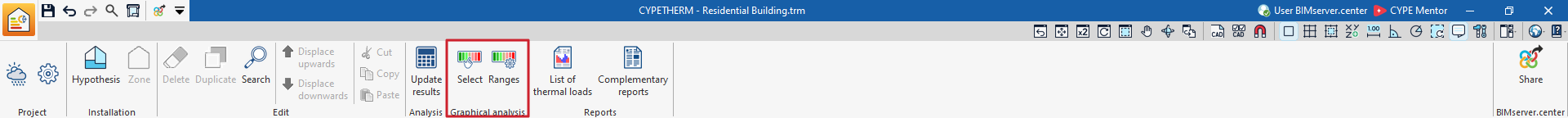

Análisis gráfico de resultados en la solapa "Cargas térmicas"
Mediante las opciones del bloque "Análisis gráfico de resultados" de la barra de herramientas principal de la solapa "Cargas térmicas", se pueden visualizar los valores calculados de cargas térmicas en la vista del "Área de trabajo", situada por defecto en el área inferior derecha.
Las zonas o los recintos aparecen coloreados según el valor asociado a cada uno en la magnitud seleccionada, y se muestra una escala de color como leyenda.
Seleccionar
Mediante la opción "Seleccionar", es posible activar y configurar la visualización del análisis gráfico de resultados:
- Análisis gráfico (opcional)
Permite activar la visualización del análisis gráfico de resultados en el área de trabajo.- Zona
Seleccionando esta opción, el análisis gráfico se muestra por zonas.- Carga máxima simultánea de refrigeración / Carga máxima de calefacción
Aquí se selecciona la magnitud que se utiliza en la representación coloreada de los valores - Hipótesis
Selección de la hipótesis de zonificación que se va a representar.
- Carga máxima simultánea de refrigeración / Carga máxima de calefacción
- Recinto
Seleccionando esta opción, el análisis gráfico se muestra por recintos.- Carga máxima de refrigeración por recinto / Carga máxima de calefacción por recinto
Aquí se selecciona la magnitud que se utiliza en la representación coloreada de los valores
- Carga máxima de refrigeración por recinto / Carga máxima de calefacción por recinto
- Zona
Rangos
Por defecto, el programa muestra los valores mínimo y máximo de cada magnitud obtenidos en el cálculo para todo el edificio. De cualquier forma, la escala de color se puede ajustar en el cuadro de diálogo que aparece al pulsar sobre la opción "Rangos", que permite indicar rangos específicos de valores mínimos y máximos definidos para cada magnitud:
- Carga máxima simultánea de refrigeración (opcional) (Mínimo, Máximo)
- Carga máxima de calefacción (opcional) (Mínimo, Máximo)
- Carga máxima de refrigeración por recinto (opcional) (Mínimo, Máximo)
- Carga máxima de calefacción por recinto (opcional) (Mínimo, Máximo)

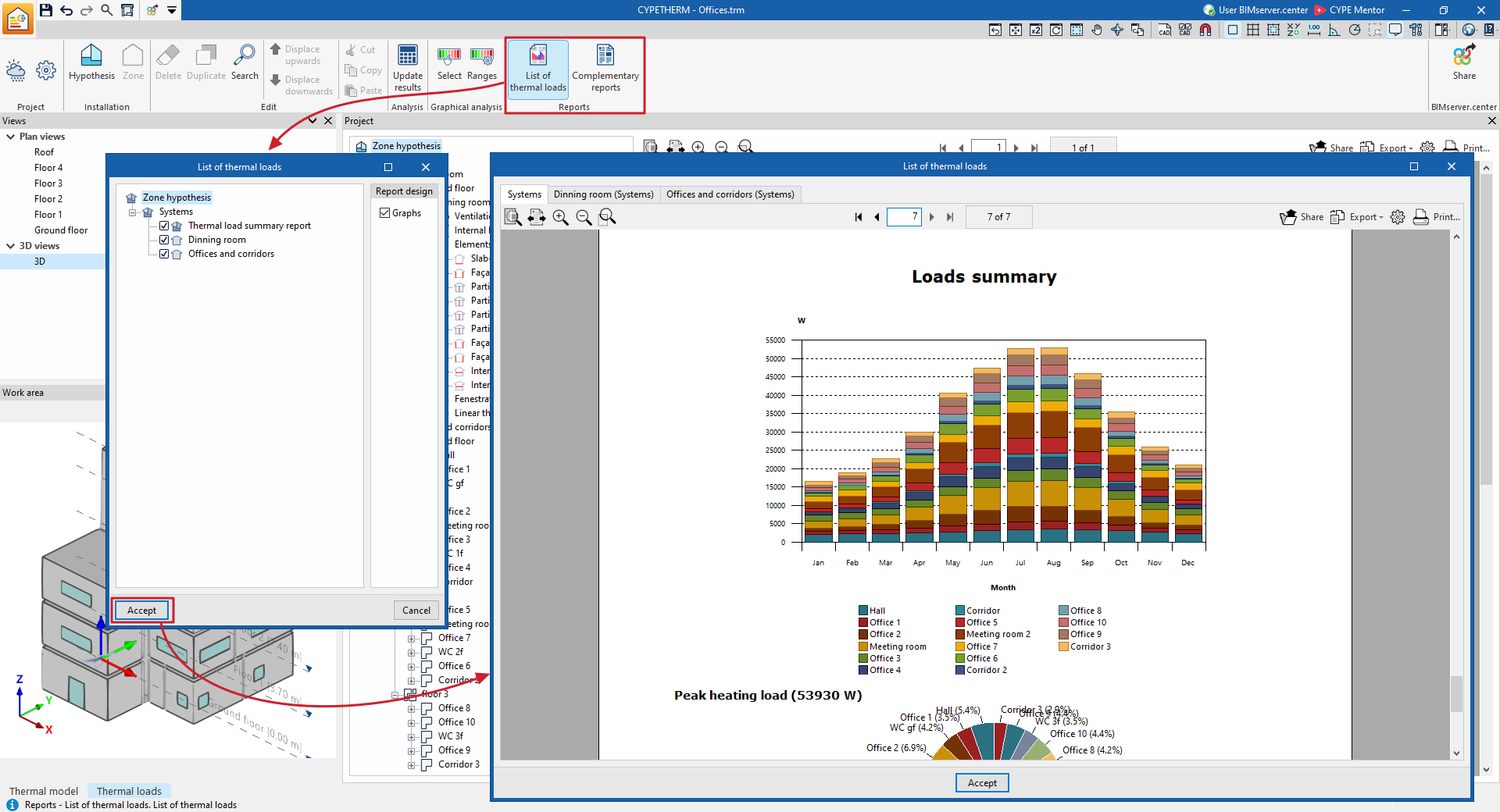

Listado de cargas térmicas y listados complementarios (solapa "Cargas térmicas")

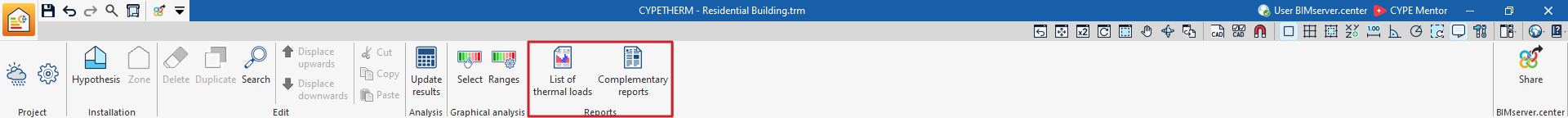

Mediante las opciones del bloque "Listados" de la barra de herramientas principal de la solapa "Cargas térmicas", se pueden generar los listados que se muestran a continuación. El programa permite imprimirlos directamente o generar ficheros HTML, PDF, TXT, RTF o DOCX con su contenido.

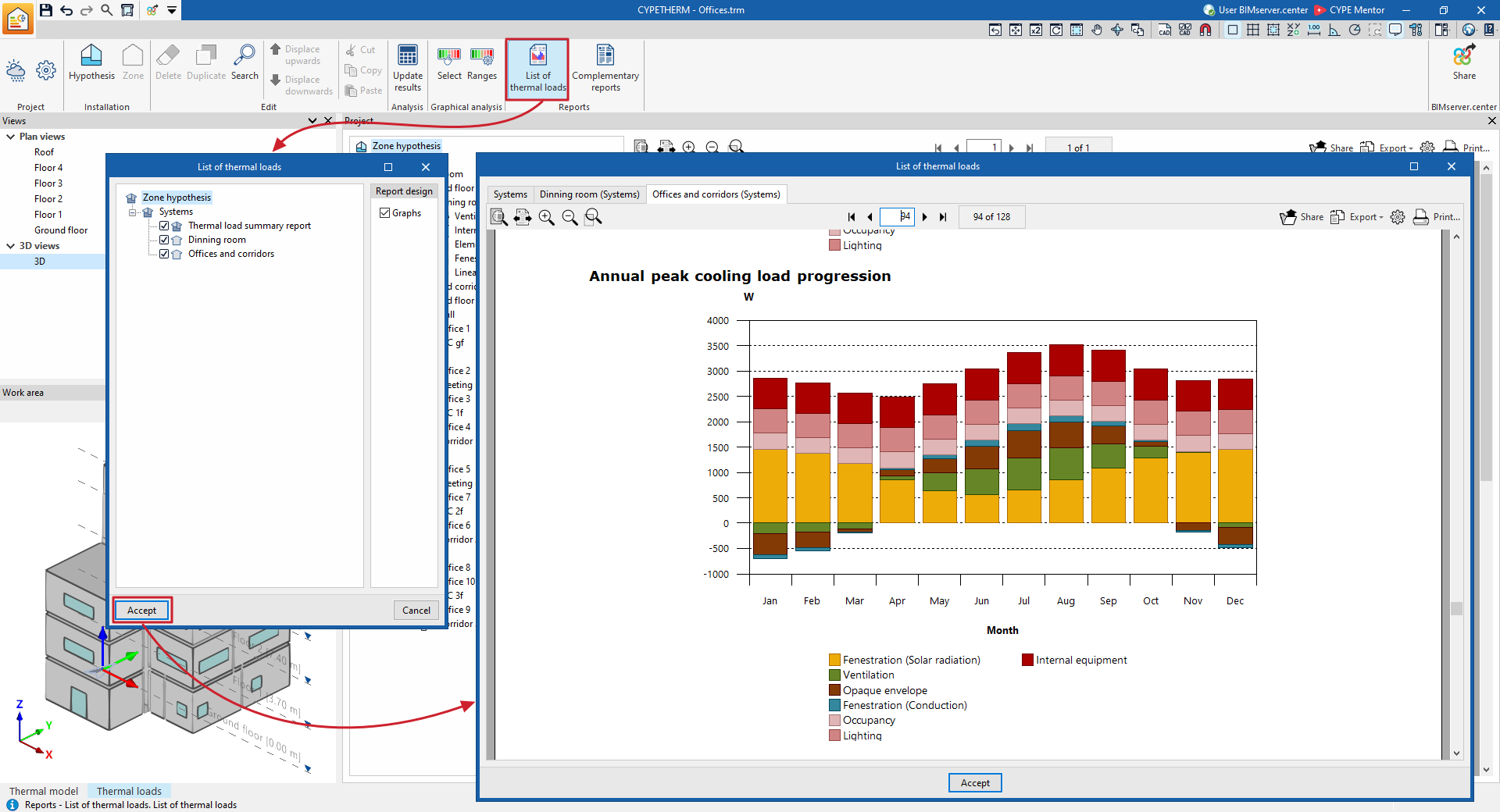

Listado de cargas térmicas
El programa permite seleccionar la hipótesis y las zonas que se desean listar, así como configurar si se desean incluir las gráficas de cargas. Tras aceptar, se genera una visualización en varias pestañas con los diferentes informes de cargas térmicas de refrigeración y/o calefacción, que incluyen los datos calculados para cada una de las hipótesis y de las zonas seleccionadas, y para cada uno de los recintos asociados.
Listados complementarios
Los listados complementarios que ofrece el programa son los siguientes:

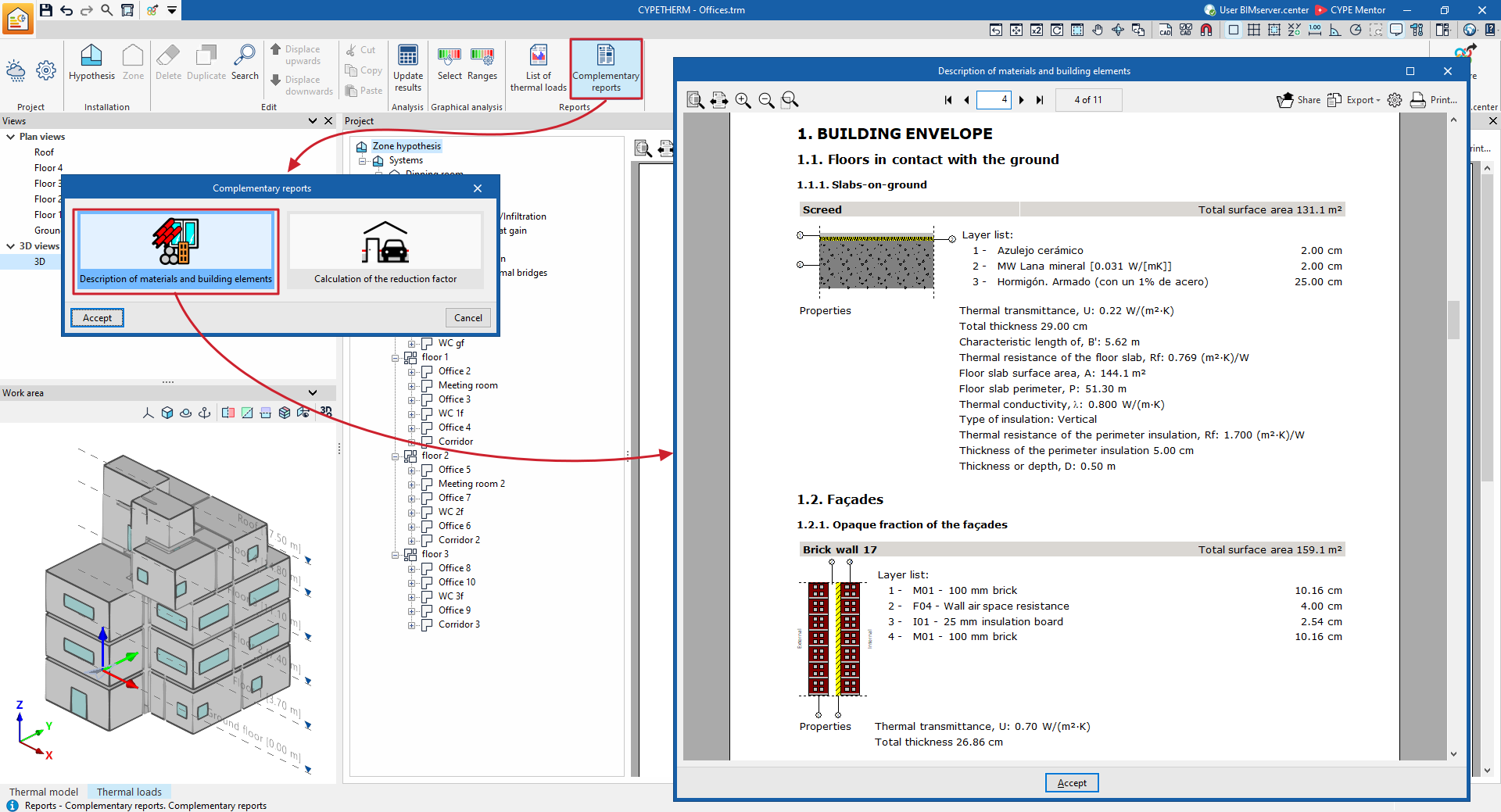

- Descripción de materiales y elementos constructivos
Este listado permite obtener la descripción de los elementos constructivos que componen el sistema envolvente y el sistema de compartimentación (como suelos en contacto con el terreno, fachadas, cubiertas, particiones interiores verticales y horizontales), incluyendo la definición de las capas de materiales que los componen.
También lista las características técnicas de los materiales empleados, como su densidad, resistencia térmica, conductividad térmica o calor específico.
El programa utiliza las normas ISO 6946, ISO 10077, ISO 13370 e ISO 10456 en la confección de estos datos.

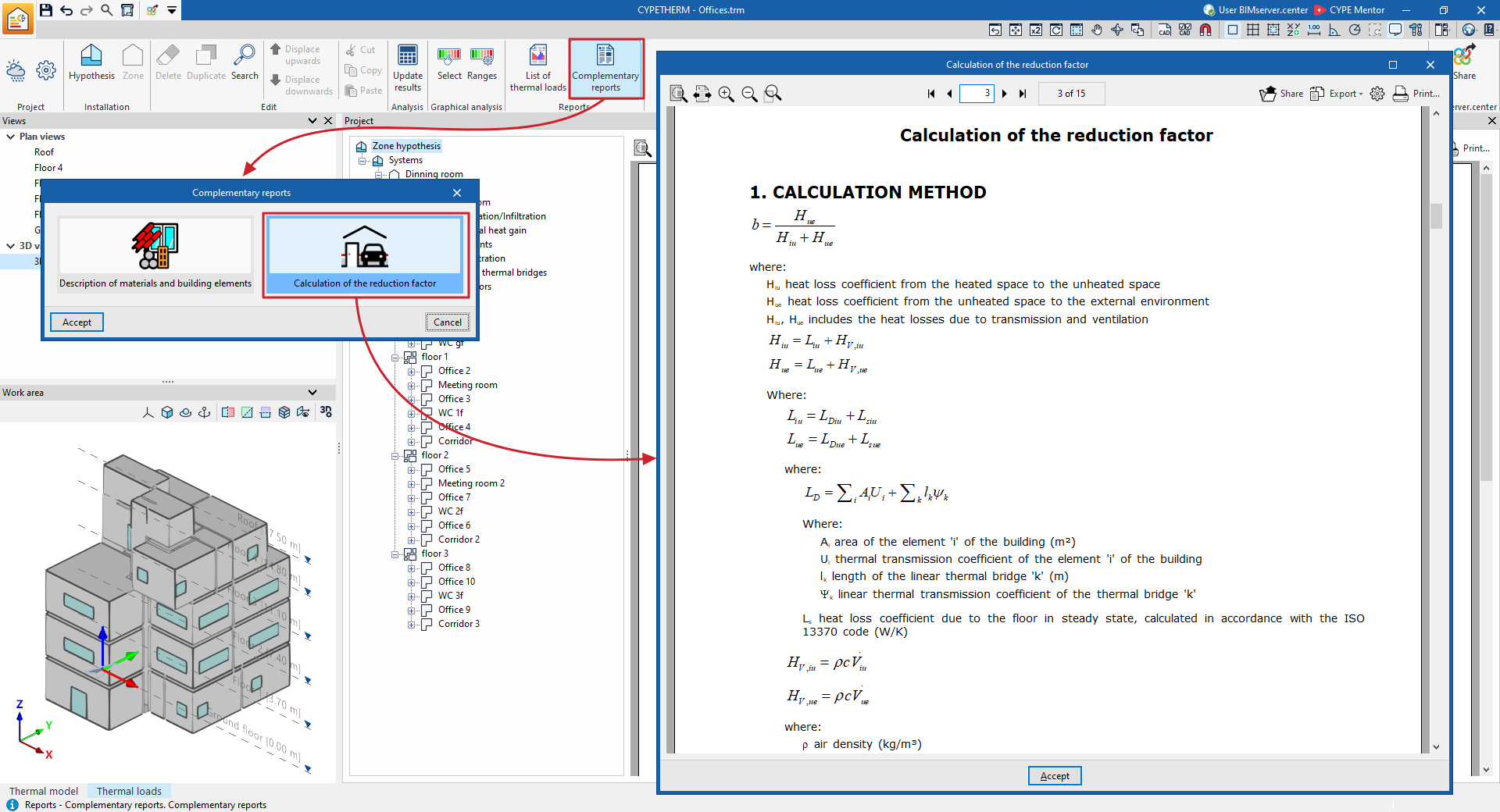

- Cálculo del factor de reducción
En este listado se describe el cálculo del factor de reducción b, que regula las pérdidas de calor de espacios calefactados al exterior a través de espacios no calefactados, según la norma ISO 13789, así como los valores calculados para cada recinto.

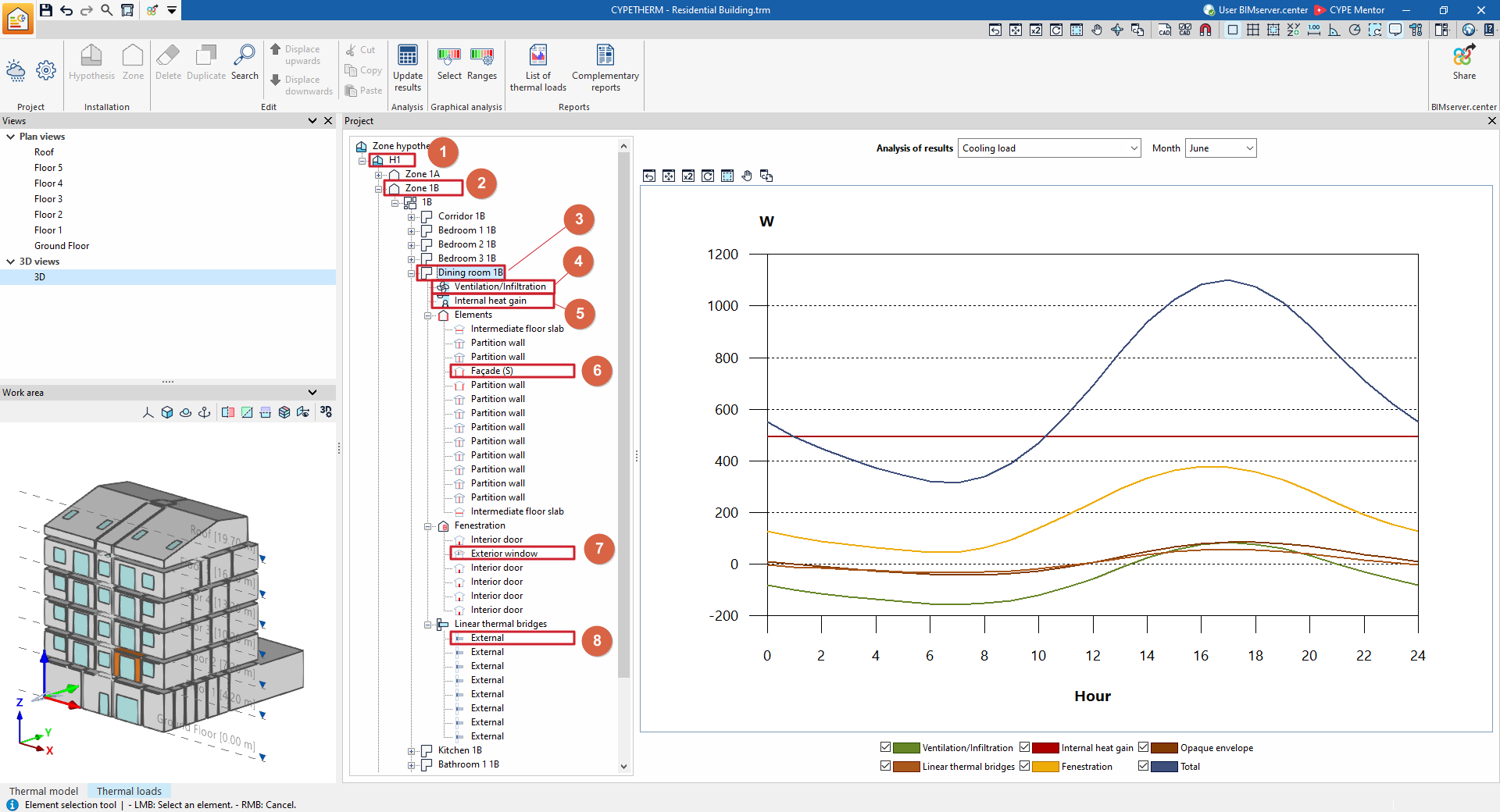

Consulta de información en el árbol del proyecto en la solapa "Cargas térmicas"
En el lateral izquierdo de la interfaz del panel "Proyecto", en la solapa "Cargas térmicas", se encuentra el árbol de elementos del proyecto. Este árbol se organiza según las distintas hipótesis de zonificación definidas, donde se incluyen las zonas con los recintos asignados y, dentro de cada recinto, los datos de ventilación e infiltración, las ganancias internas de calor, y los datos calculados para los elementos, huecos y puentes térmicos lineales asociados.
Al pulsar sobre cada nivel en el árbol, en la parte derecha, el programa ofrece información sobre la parte o componente del proyecto consultada y de sus resultados de cálculo. Esta información se actualiza y se puede consultar tras efectuar el cálculo de cargas térmicas del edificio mediante la opción "Actualizar resultados" de la barra de herramientas superior.
La información disponible en cada nivel de este árbol es la siguiente:
- Información en el nivel "Hipótesis"
- Información en el nivel "Zona"
- Información en el nivel "Recinto"

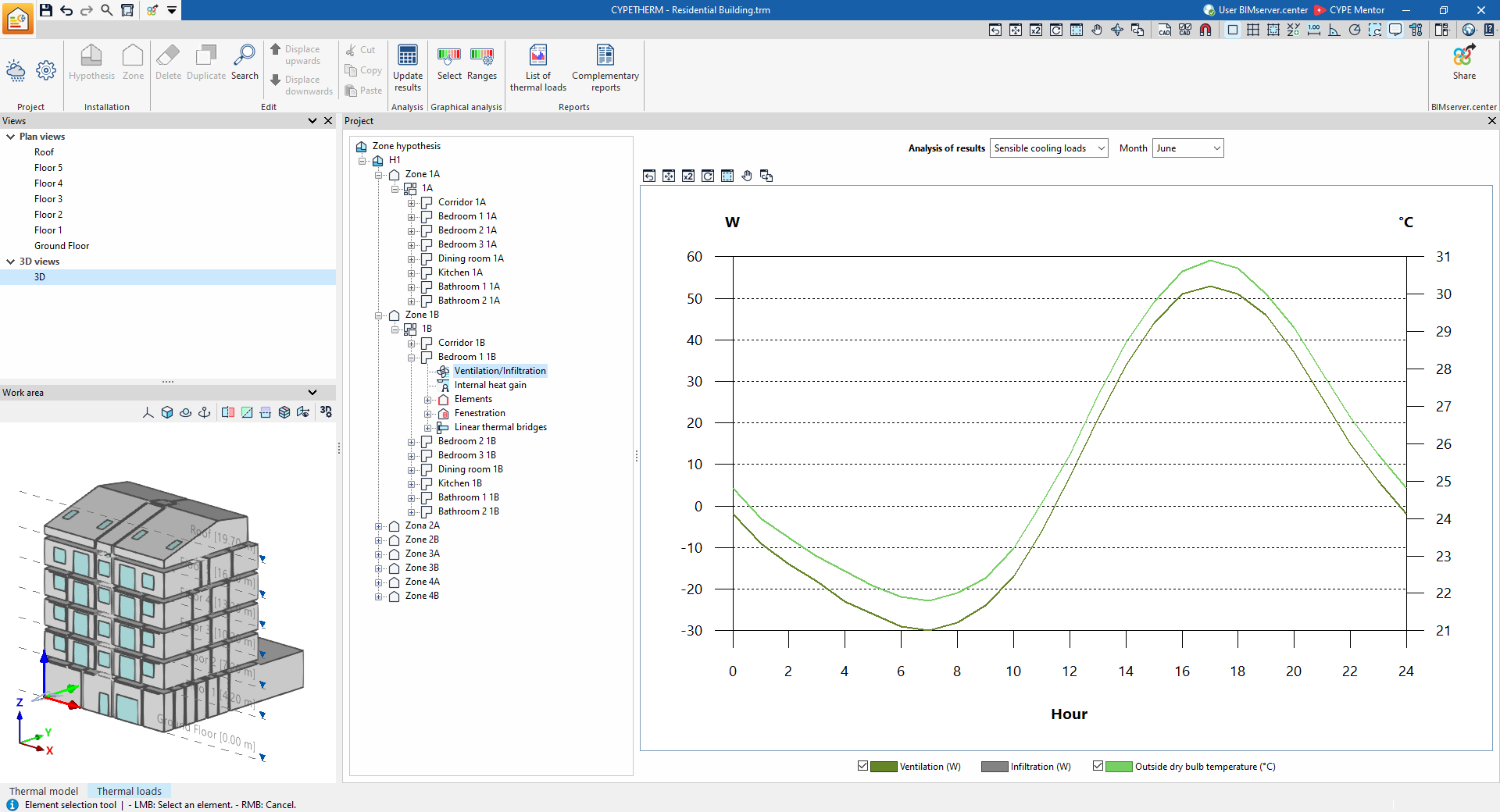

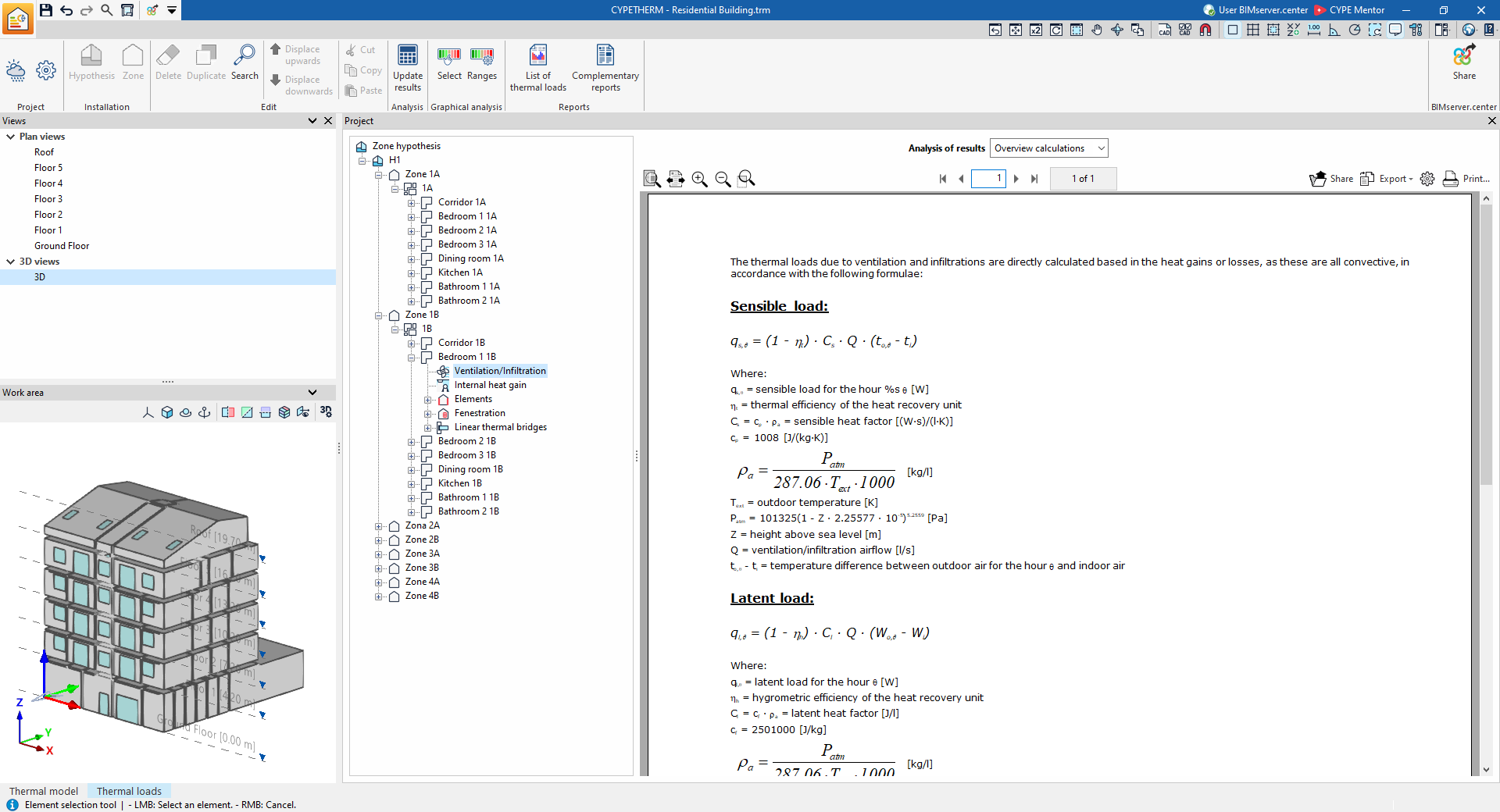

- Información relativa a la ventilación/infiltración del recinto

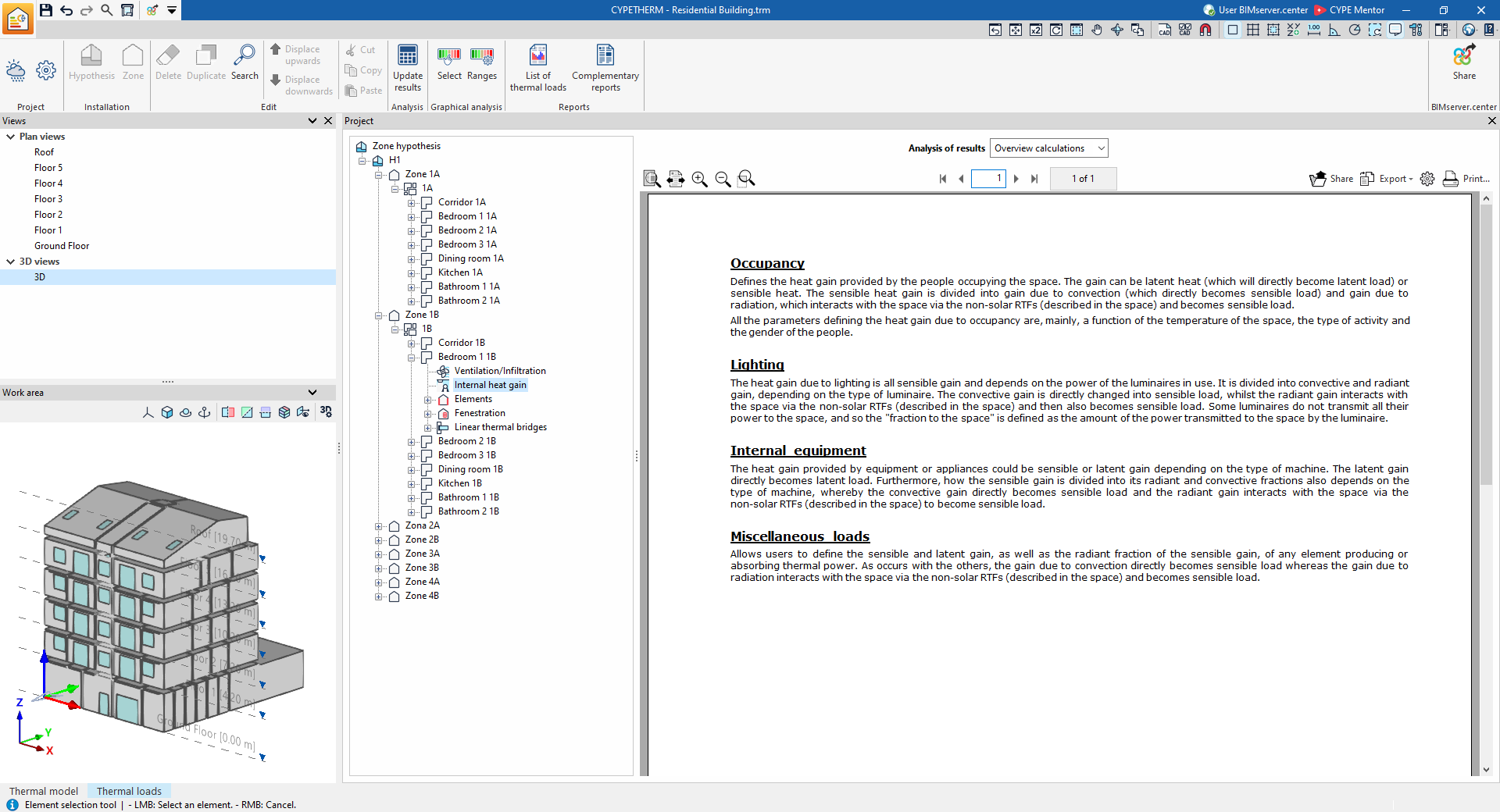

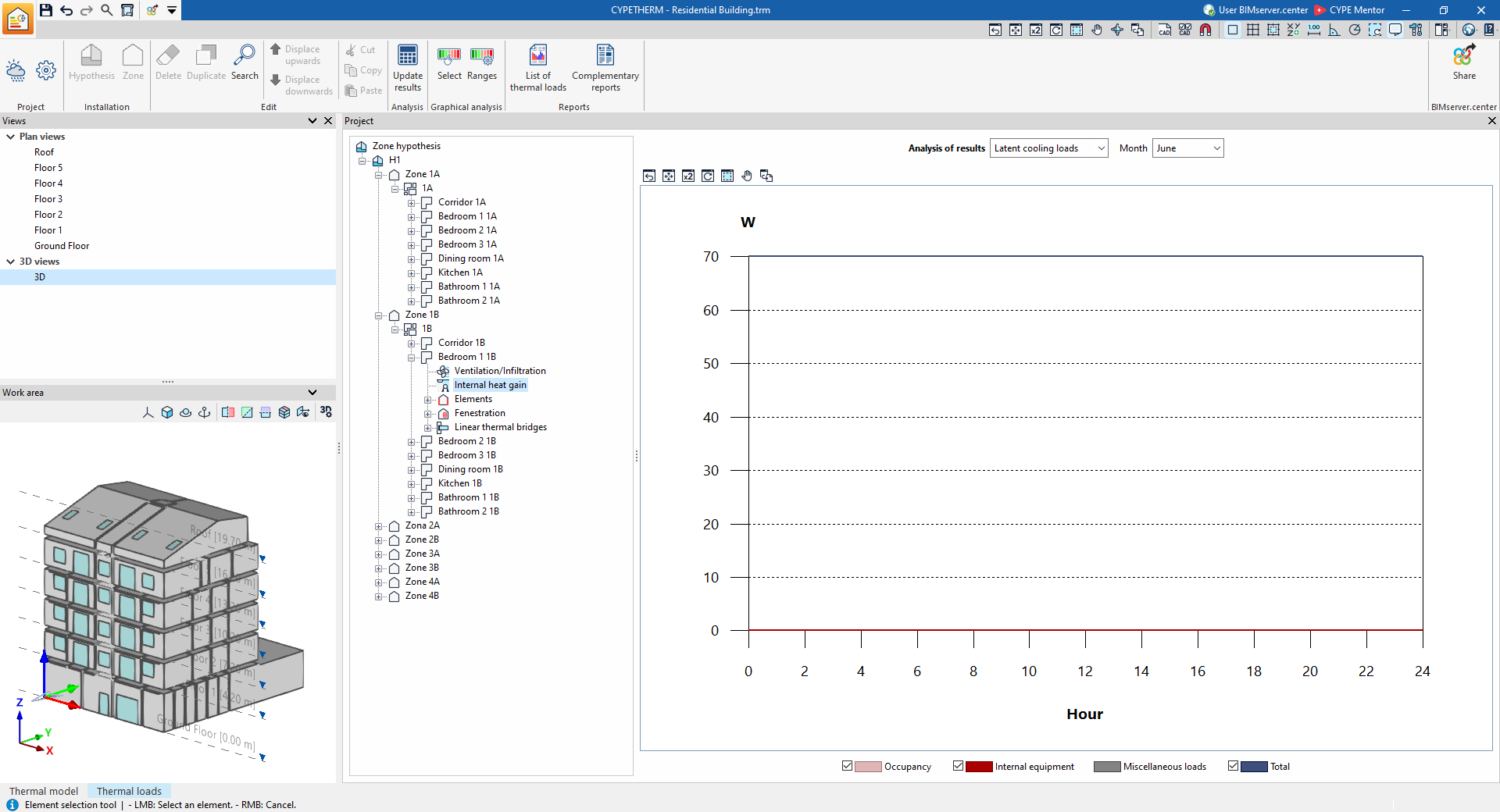

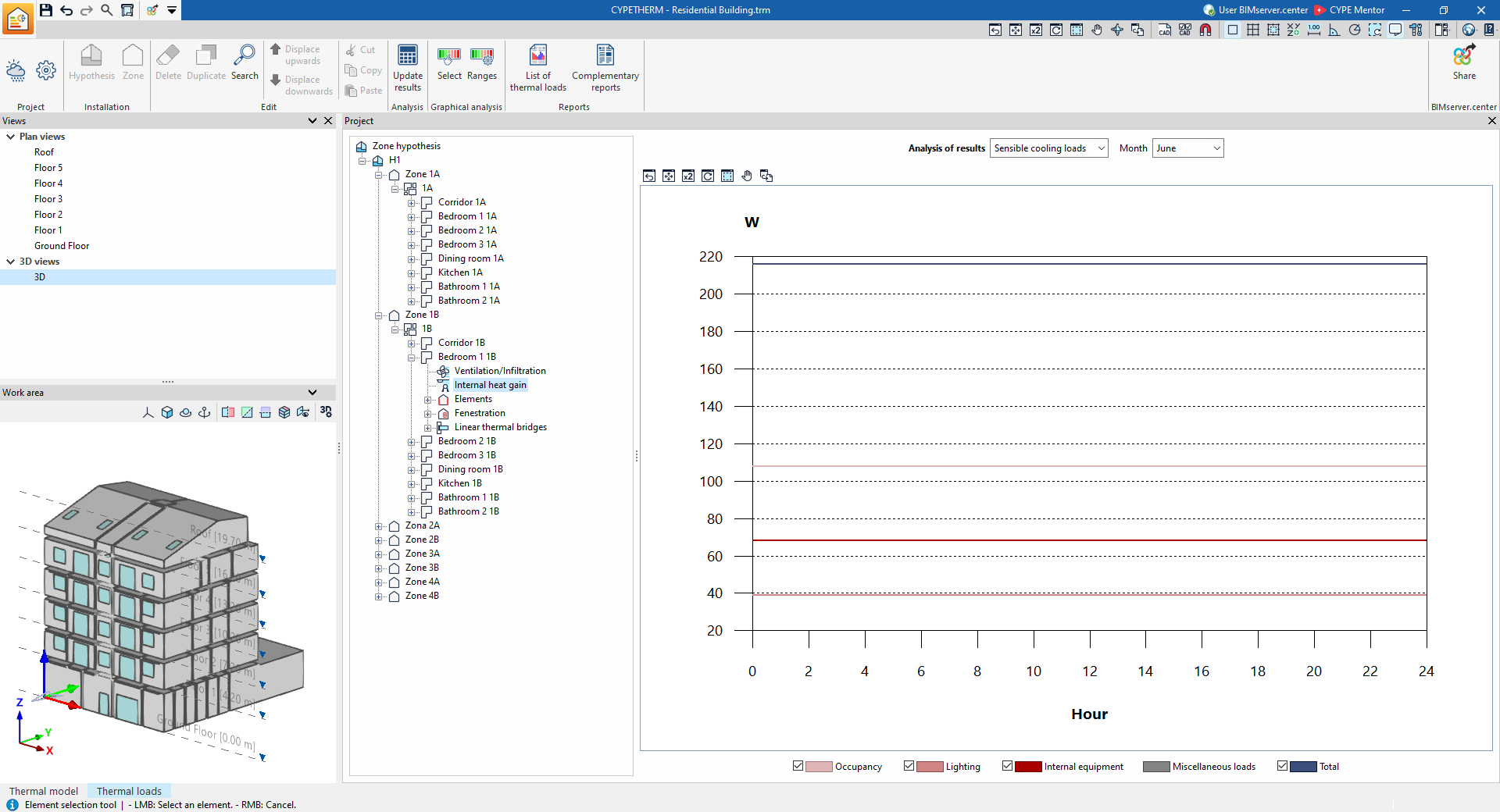

- Información relativa a la ganancia interna de calor del recinto

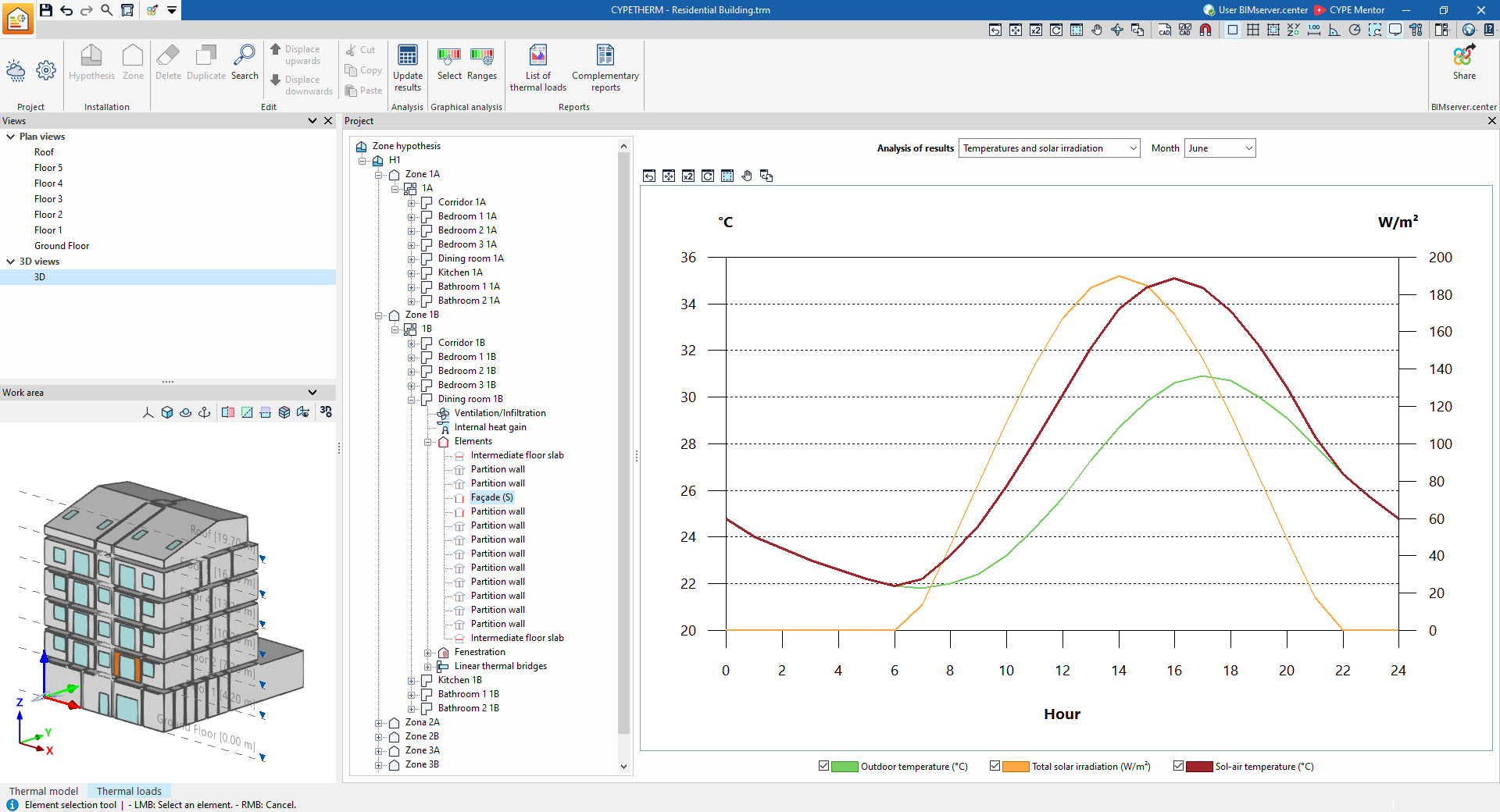

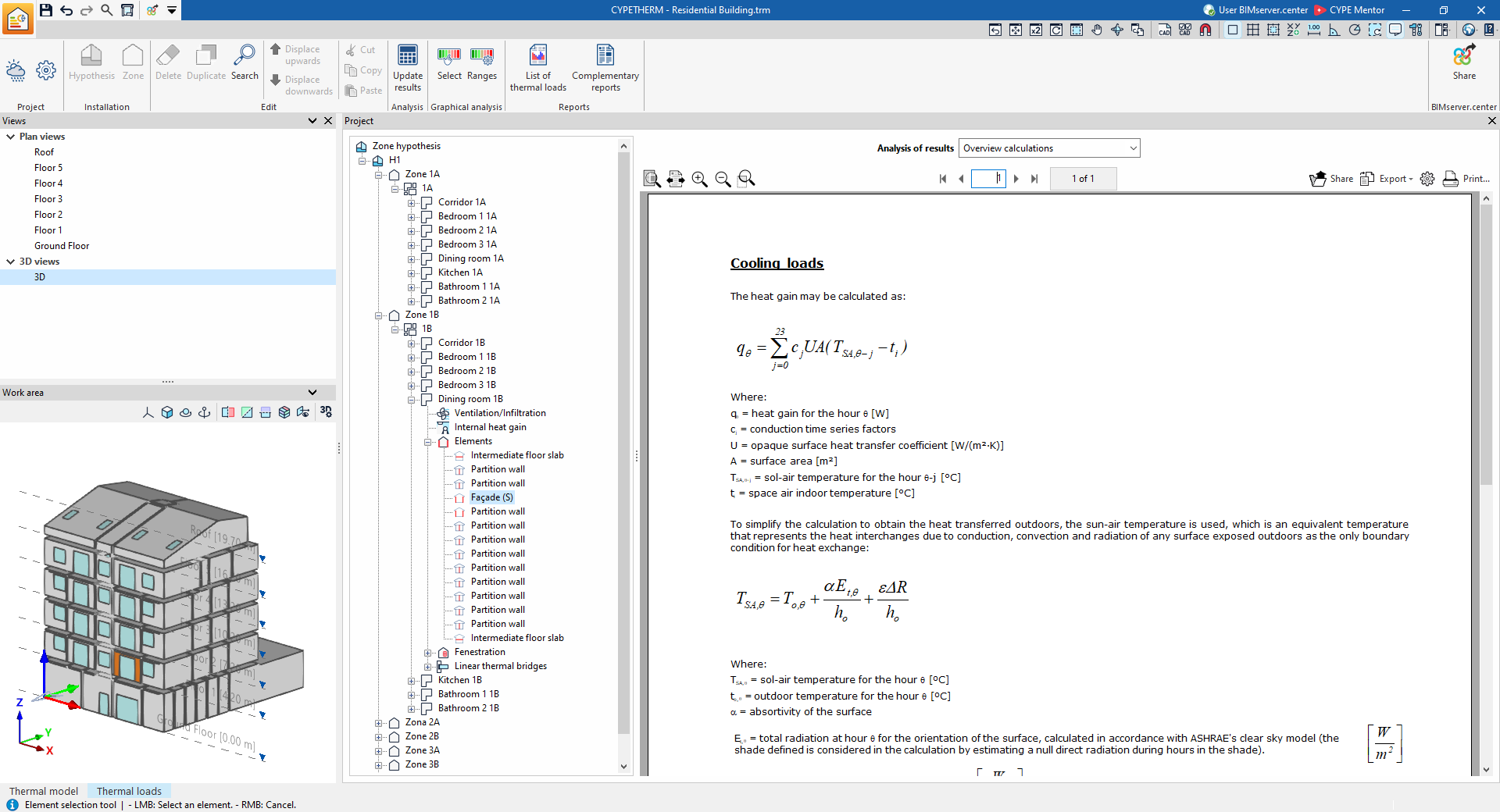

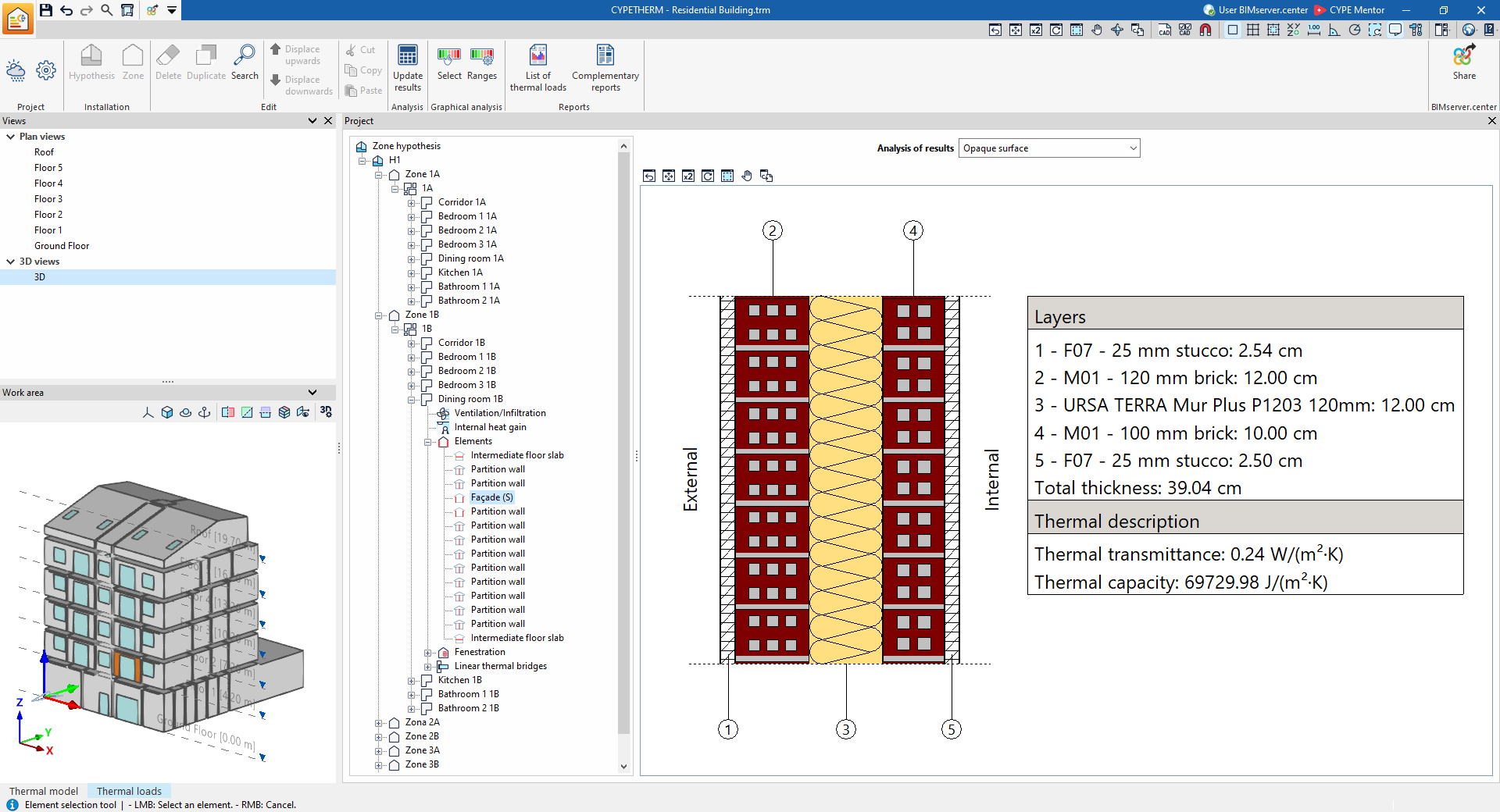

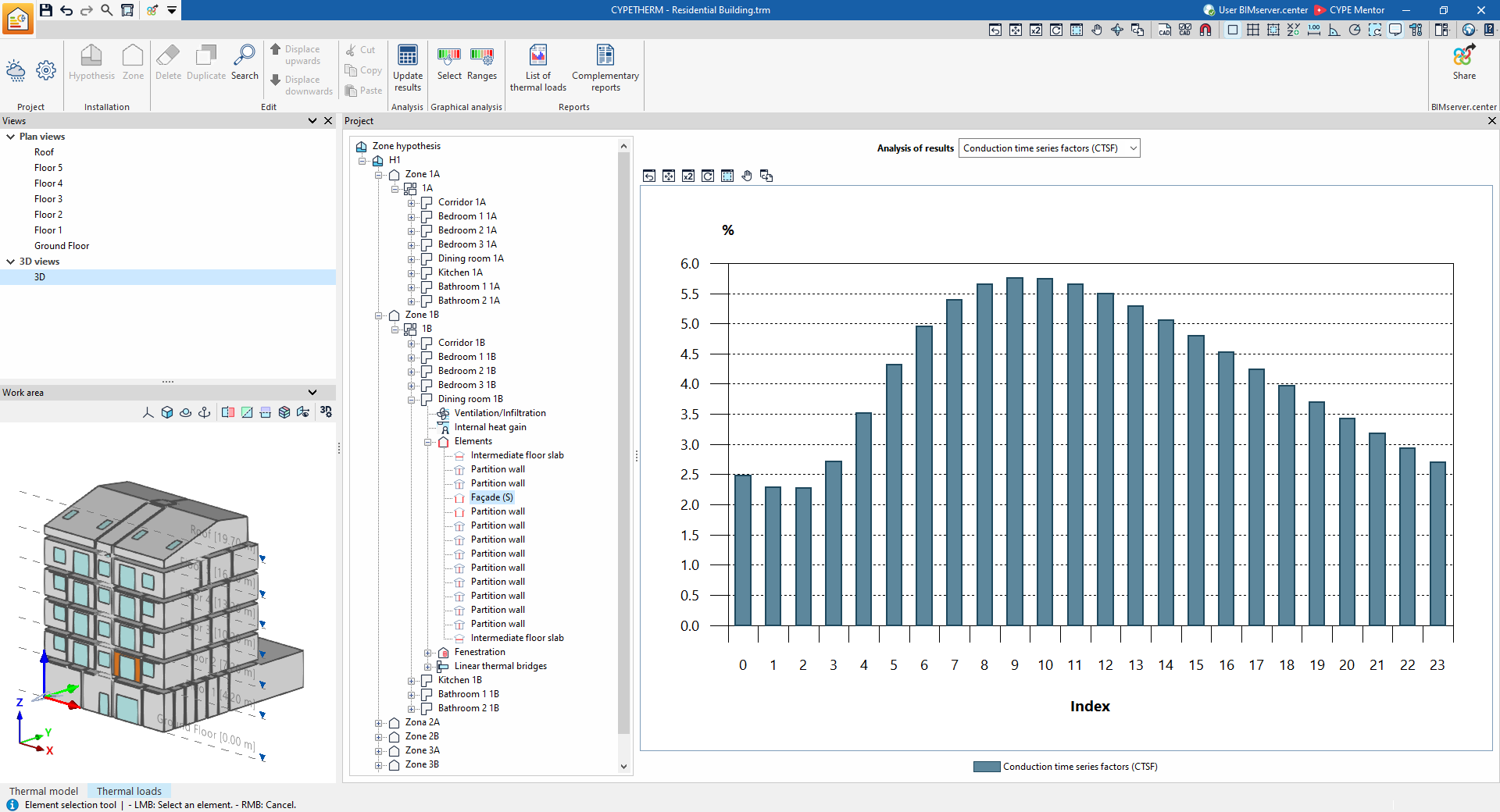

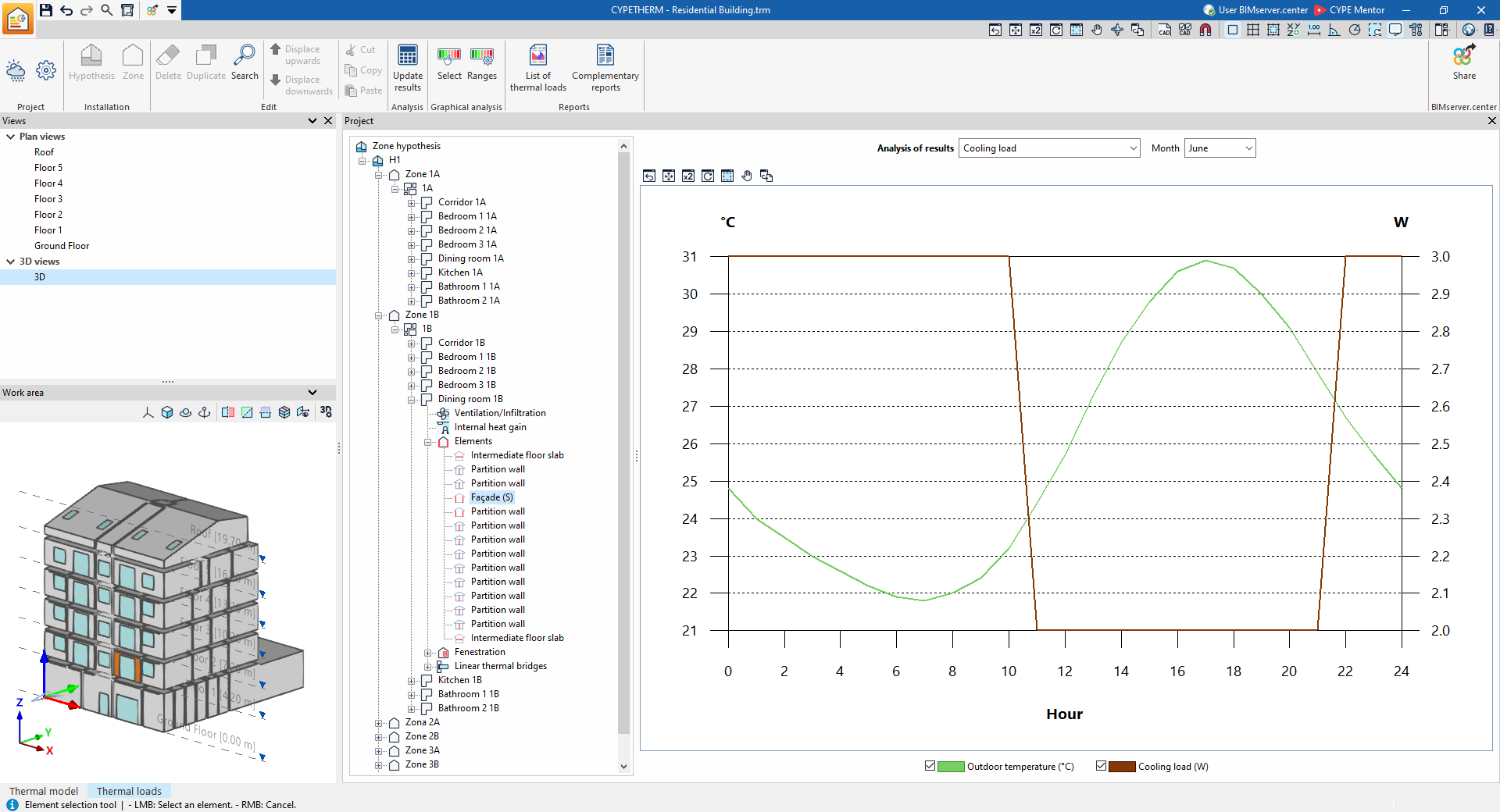

- Información en los elementos del recinto

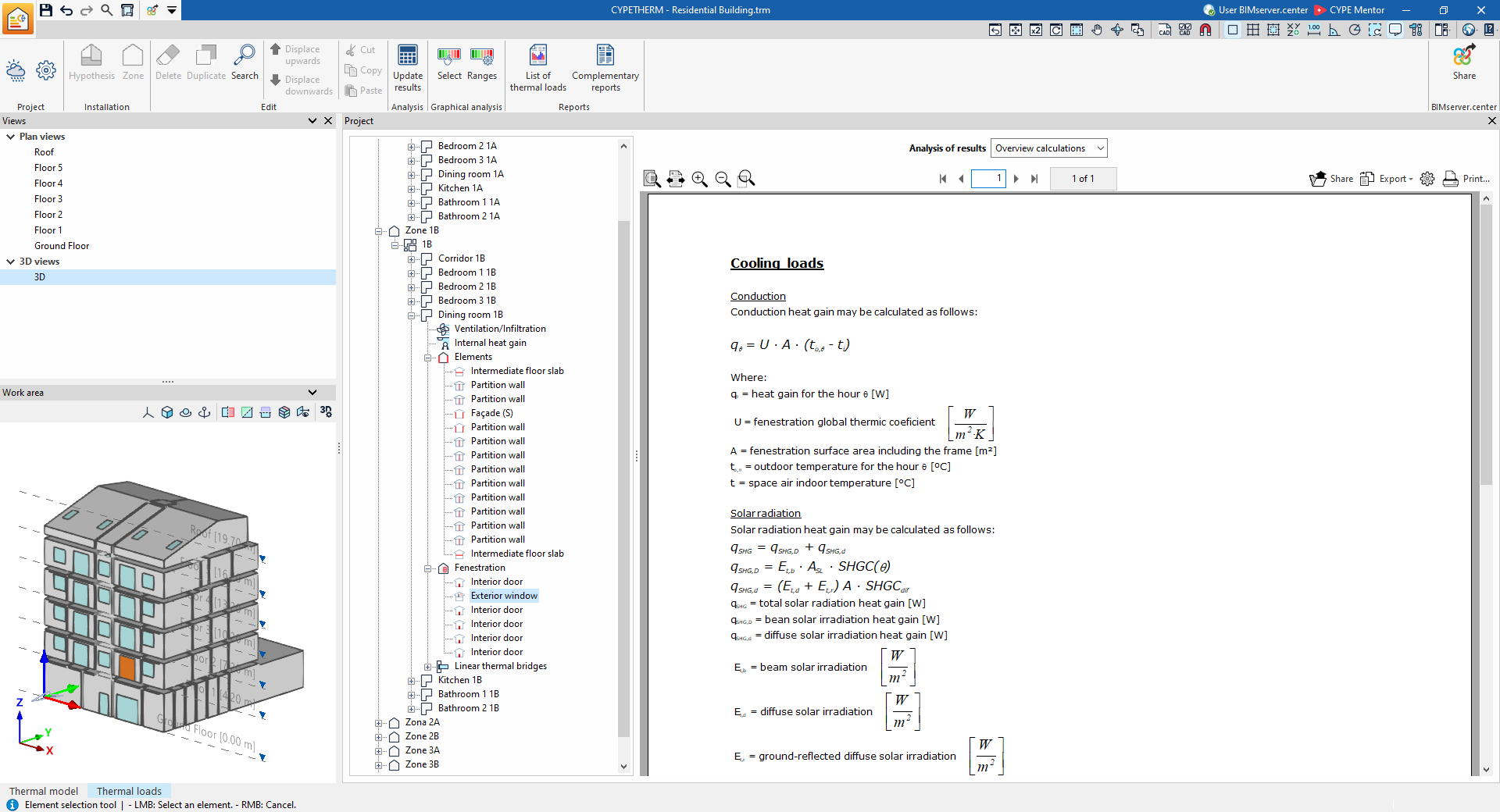

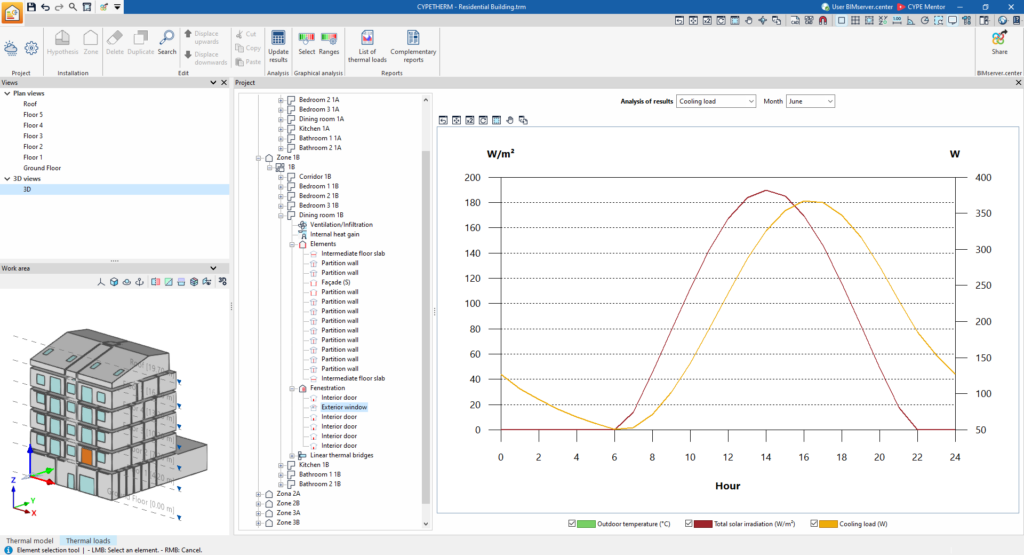

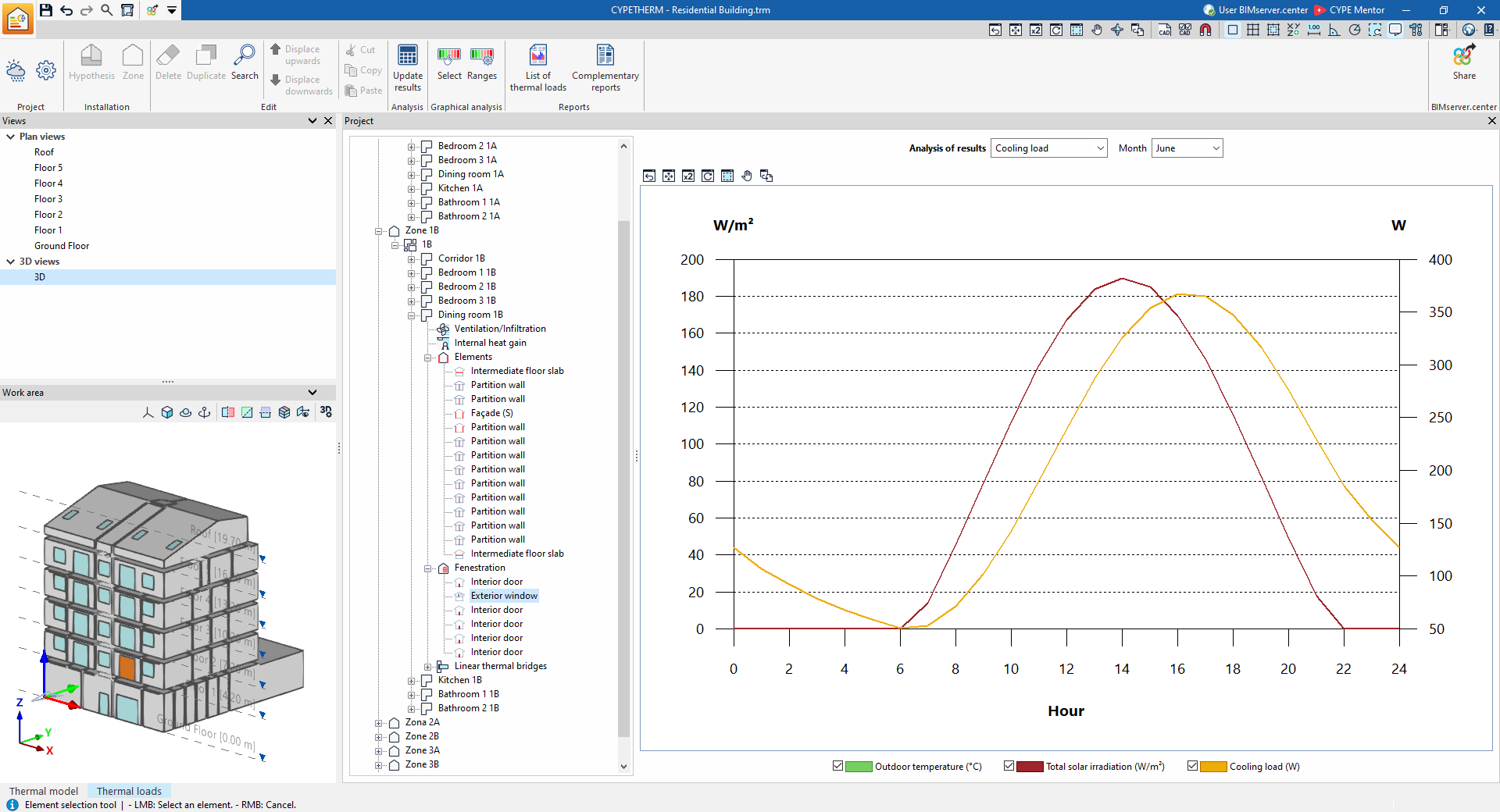

- Información en los huecos del recinto

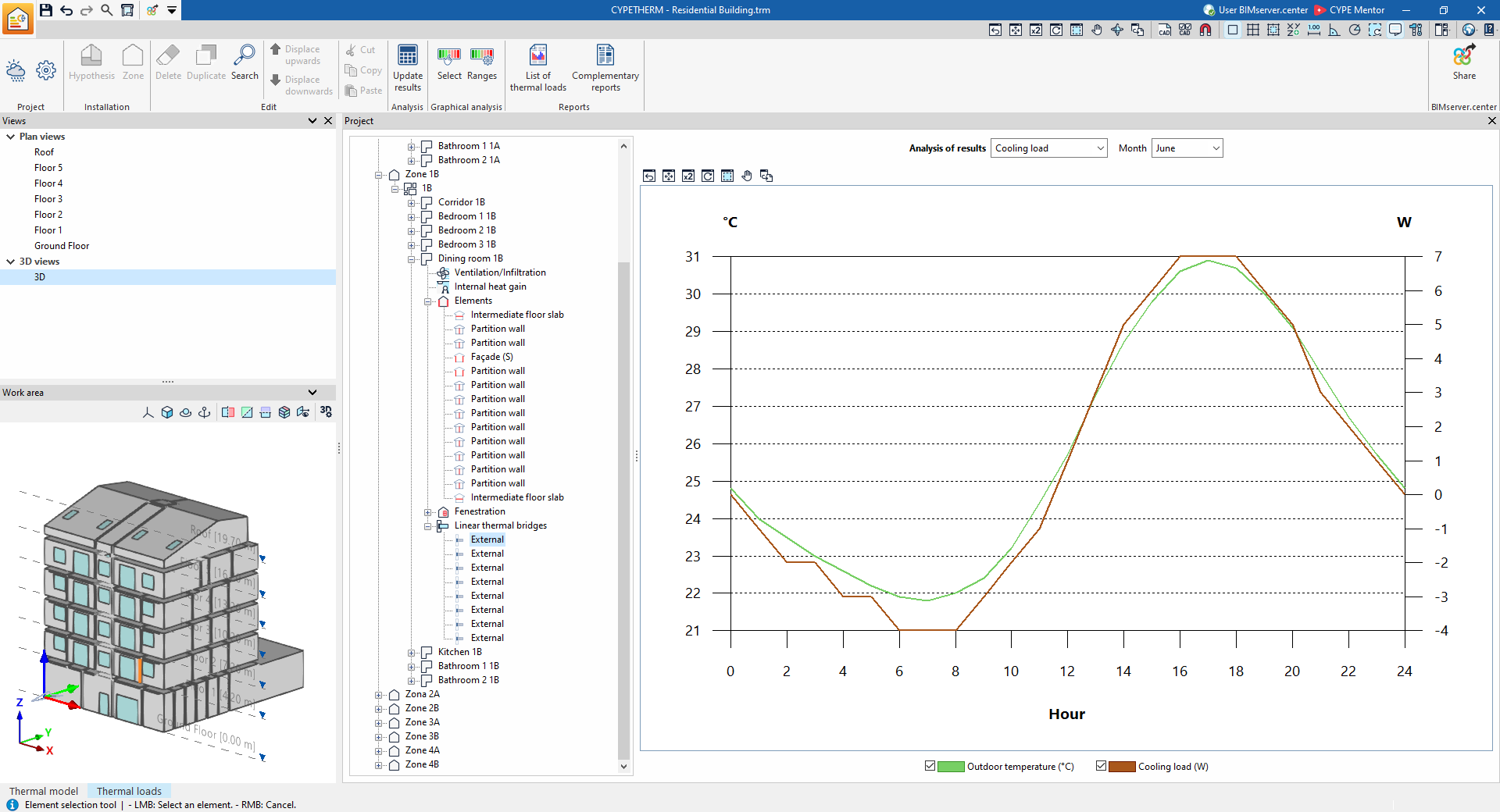

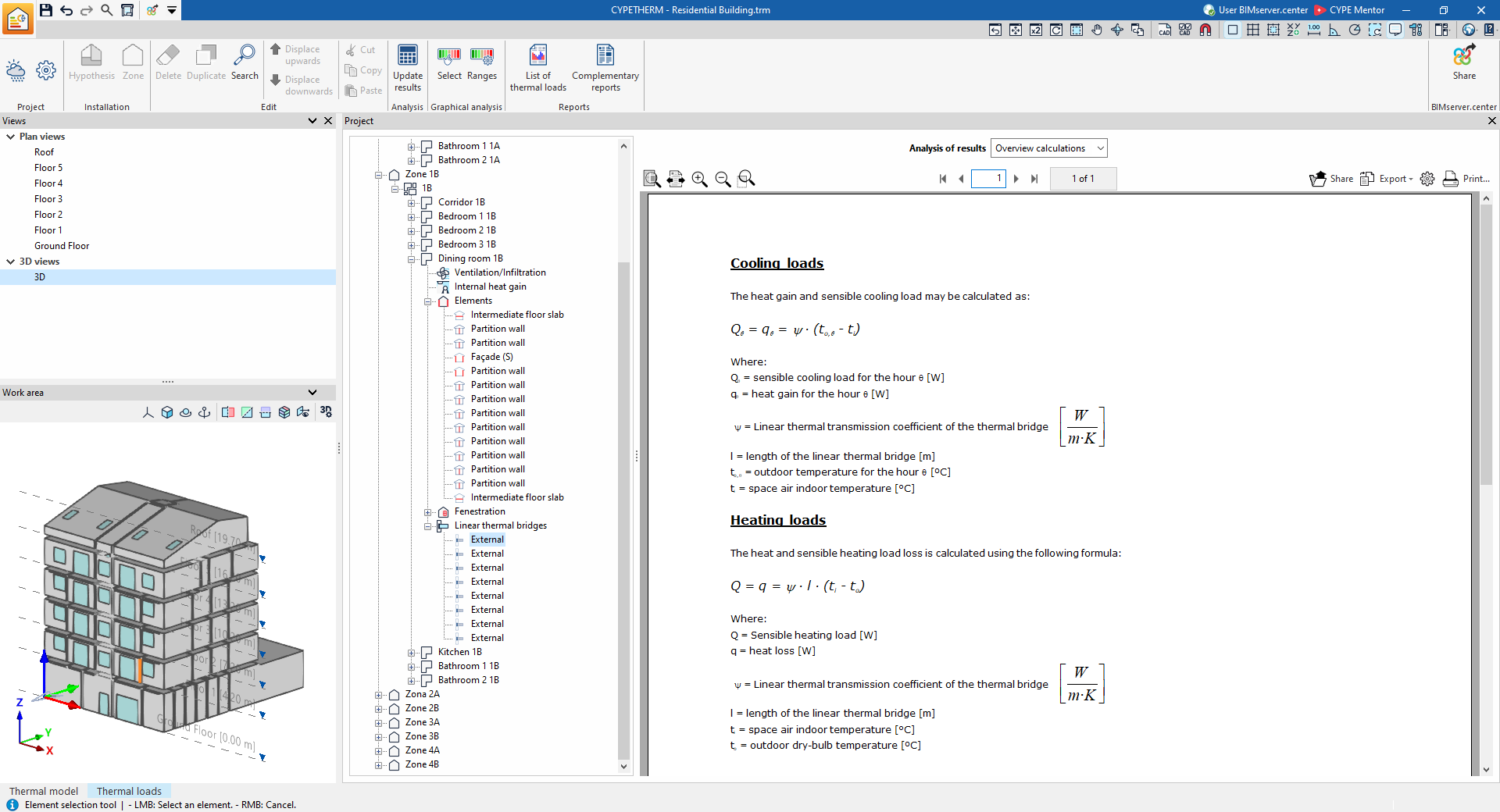

- Información en los puentes térmicos lineales del recinto

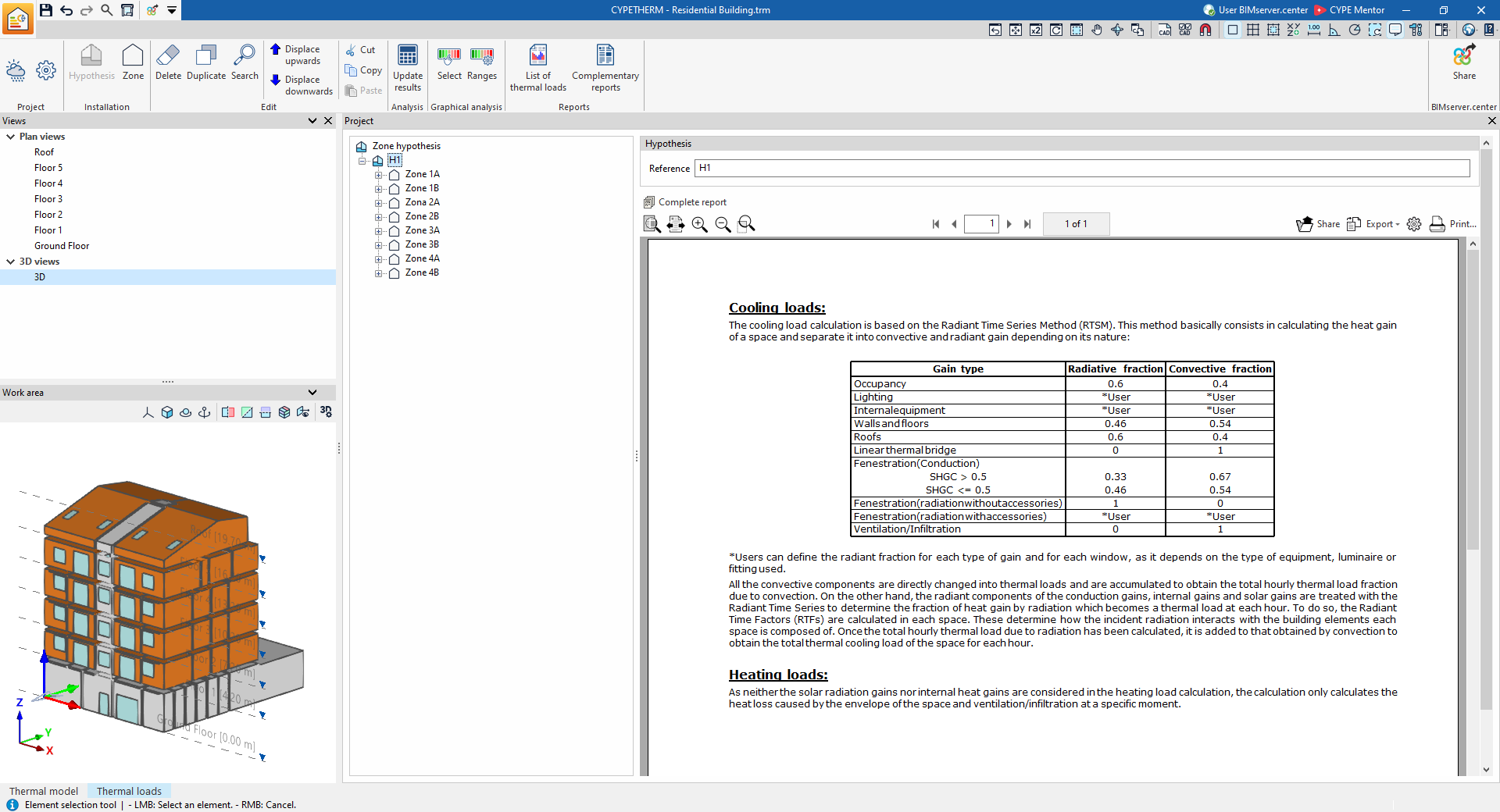

Información en el nivel "Hipótesis"
Si se selecciona una hipótesis de zonificación en el árbol, el programa muestra un texto informativo en la parte derecha de la interfaz con detalles sobre el método de cálculo de cargas térmicas empleado.

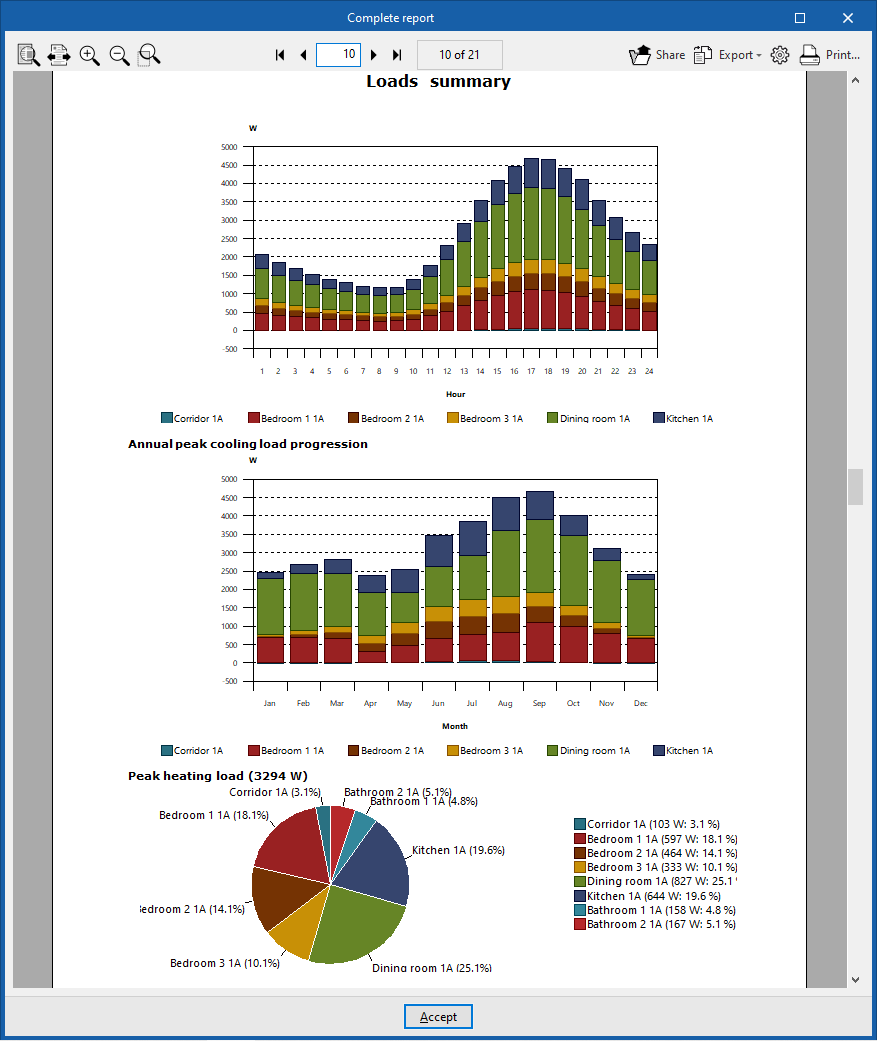

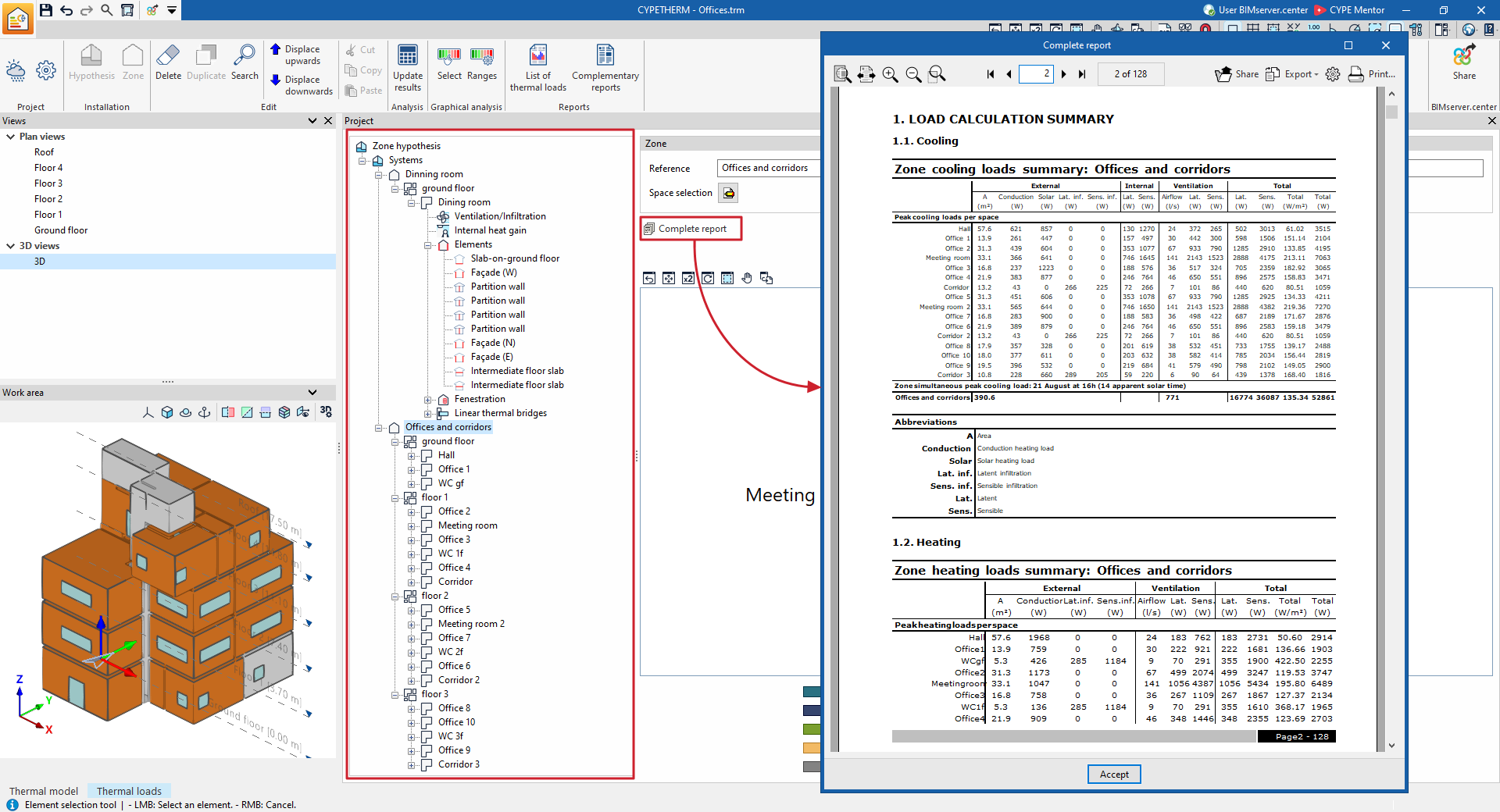

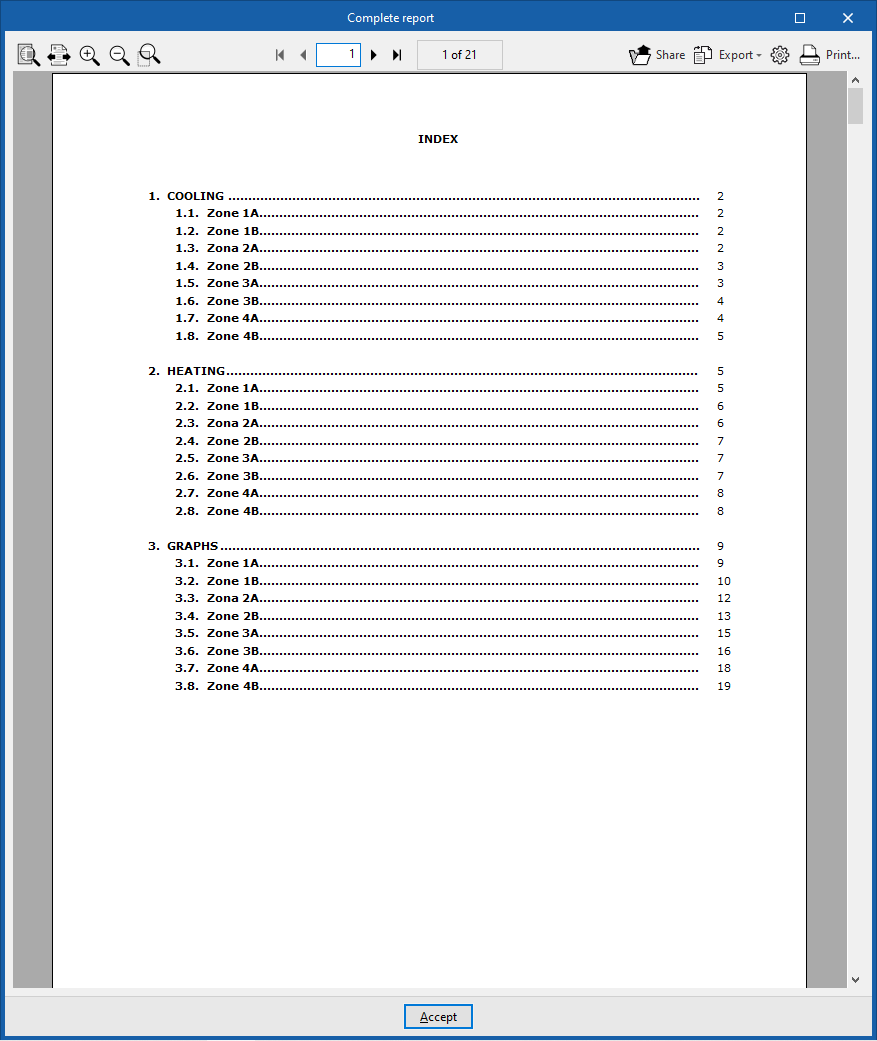

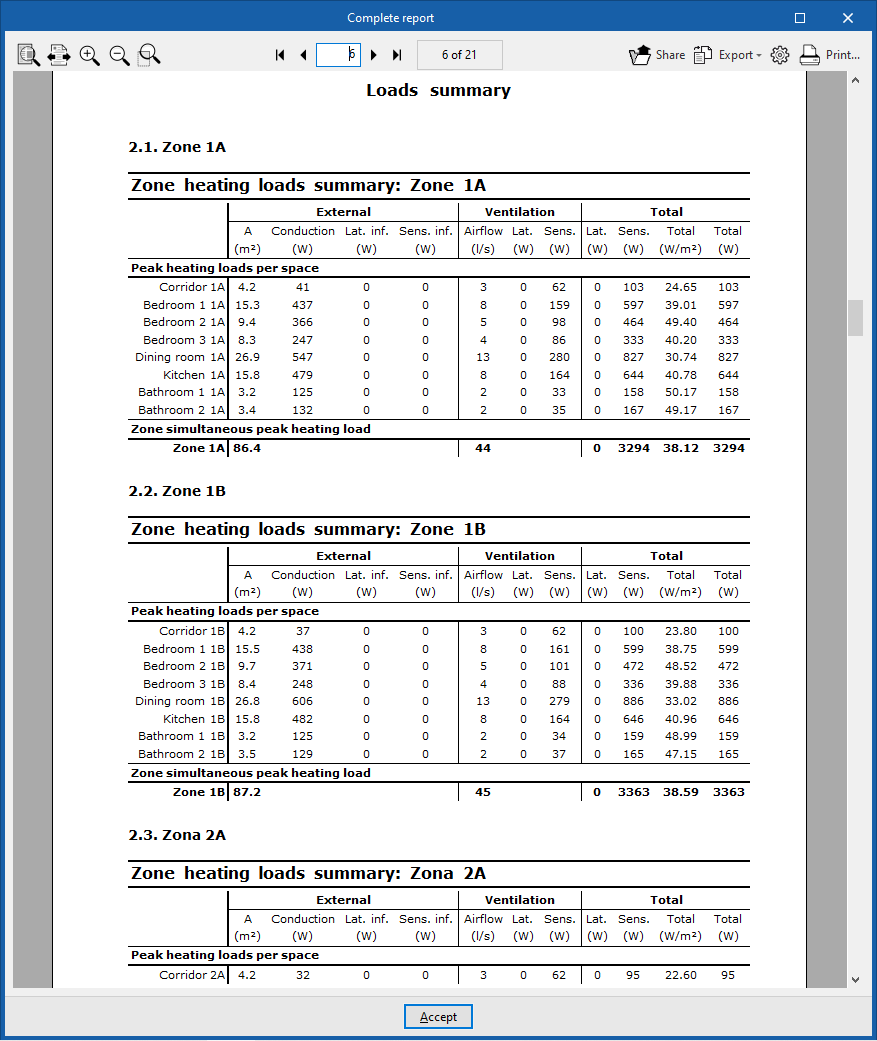

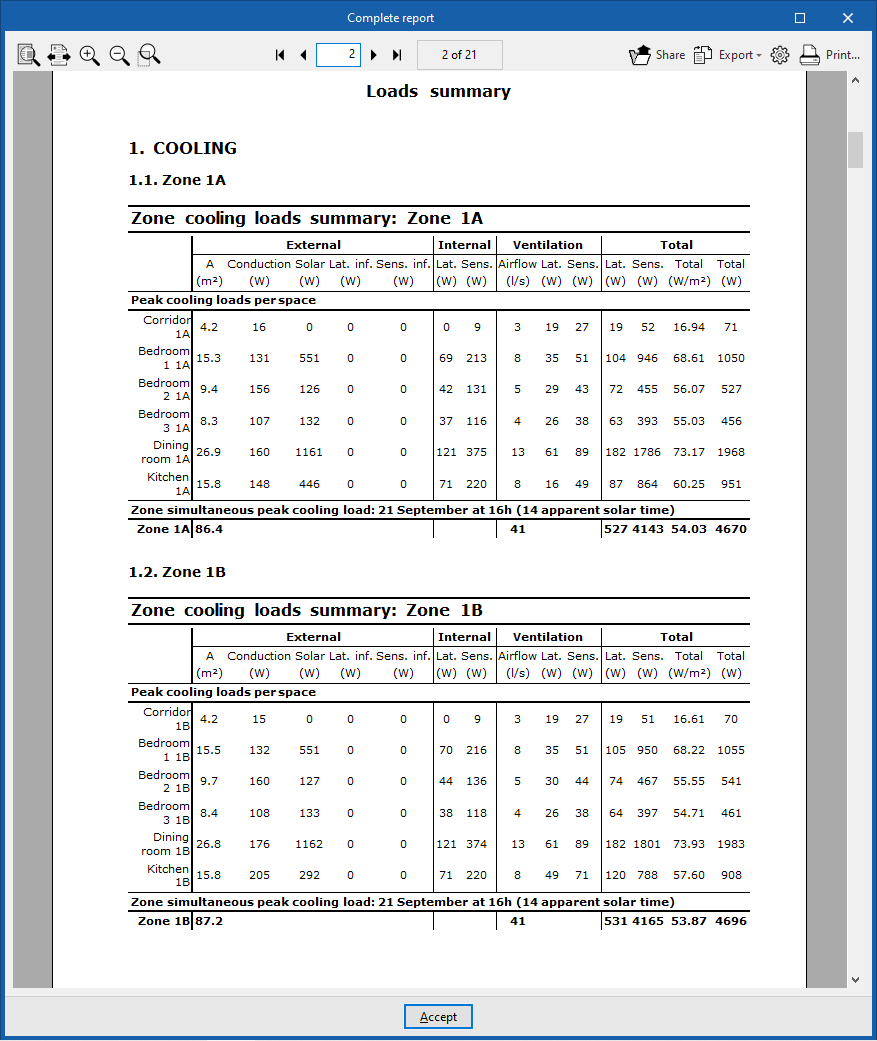

Además, con la opción "Listado completo" se puede generar un "Informe de cargas térmicas" de todas las zonas definidas en la hipótesis seleccionada, que contiene la siguiente información:
- Refrigeración
- Resumen de las cargas de refrigeración de la zona (Externas, Internas, Ventilación, Totales)
- Carga máxima de refrigeración por recinto
- Carga máxima simultánea de refrigeración para el conjunto de recintos
- Resumen de las cargas de refrigeración de la zona (Externas, Internas, Ventilación, Totales)
- Calefacción
- Resumen de las cargas de calefacción de la zona (Externas, Ventilación, Totales)
- Carga máxima de calefacción por recinto
- Carga máxima simultánea de calefacción para el conjunto de recintos
- Resumen de las cargas de calefacción de la zona (Externas, Ventilación, Totales)
- Gráficas
- Carga máxima simultánea de refrigeración
- Evolución horaria de la carga máxima simultánea de refrigeración
- Evolución anual de la carga máxima simultánea de refrigeración
- Carga máxima de calefacción

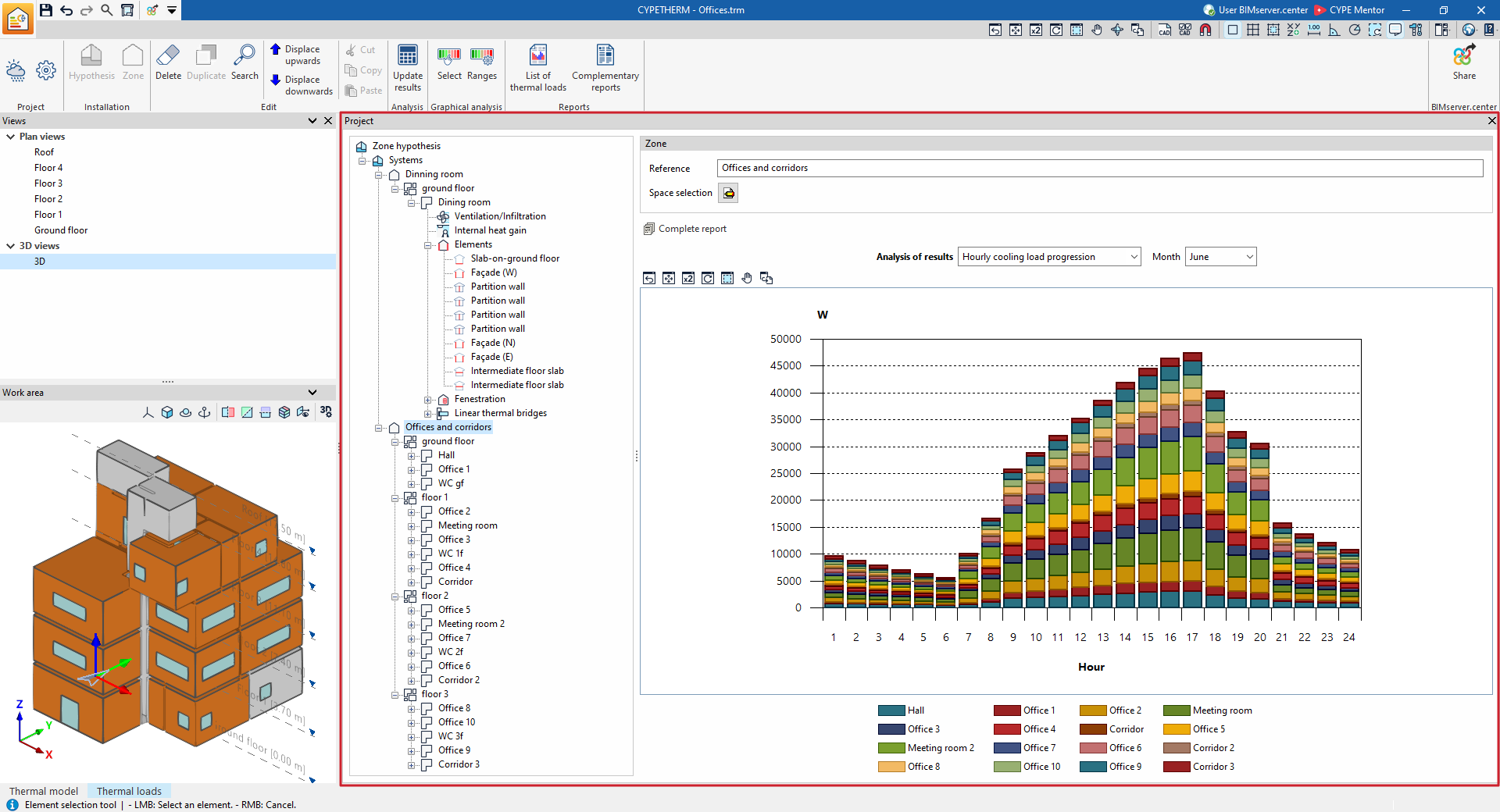

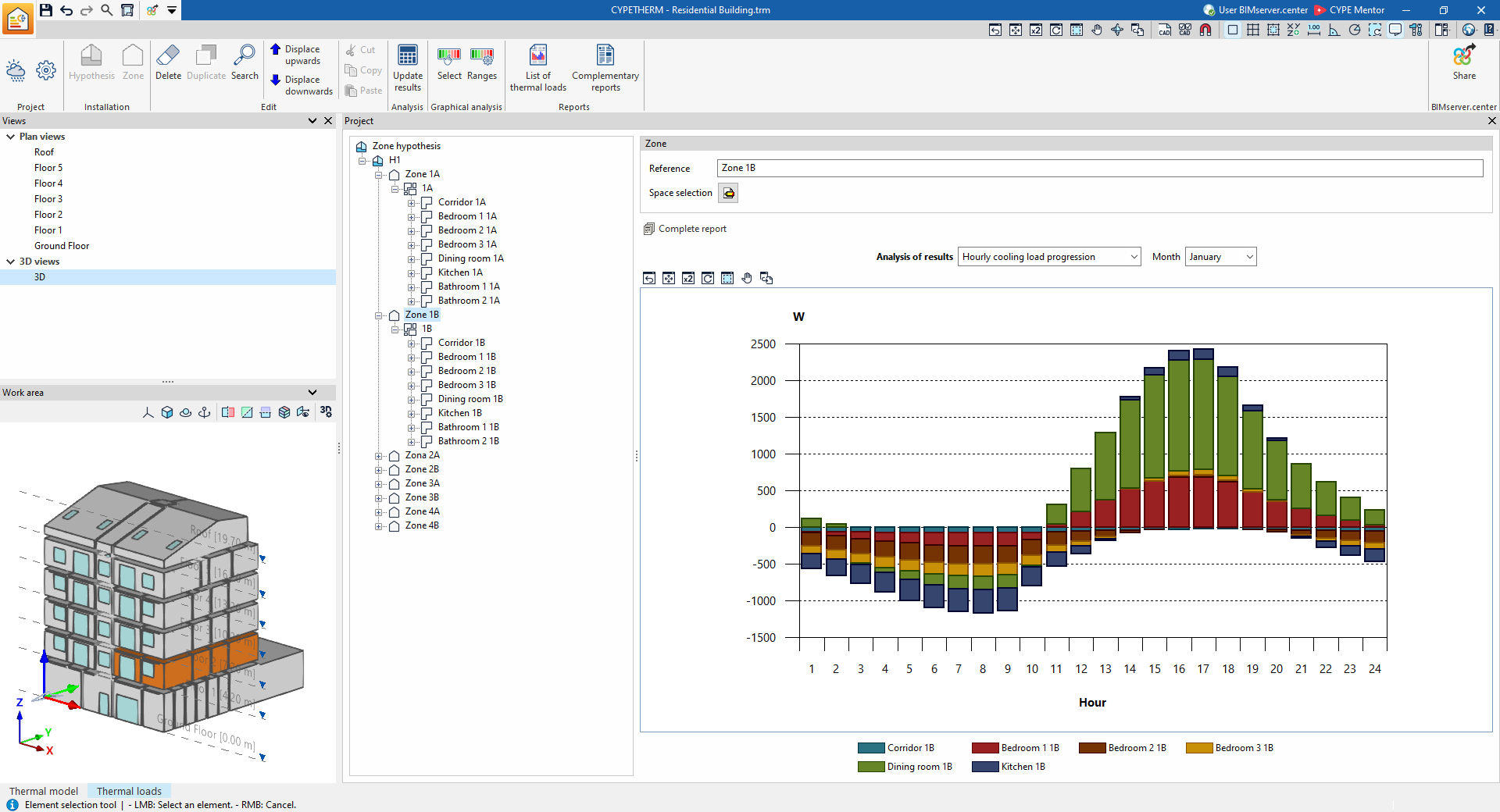

Información en el nivel "Zona"

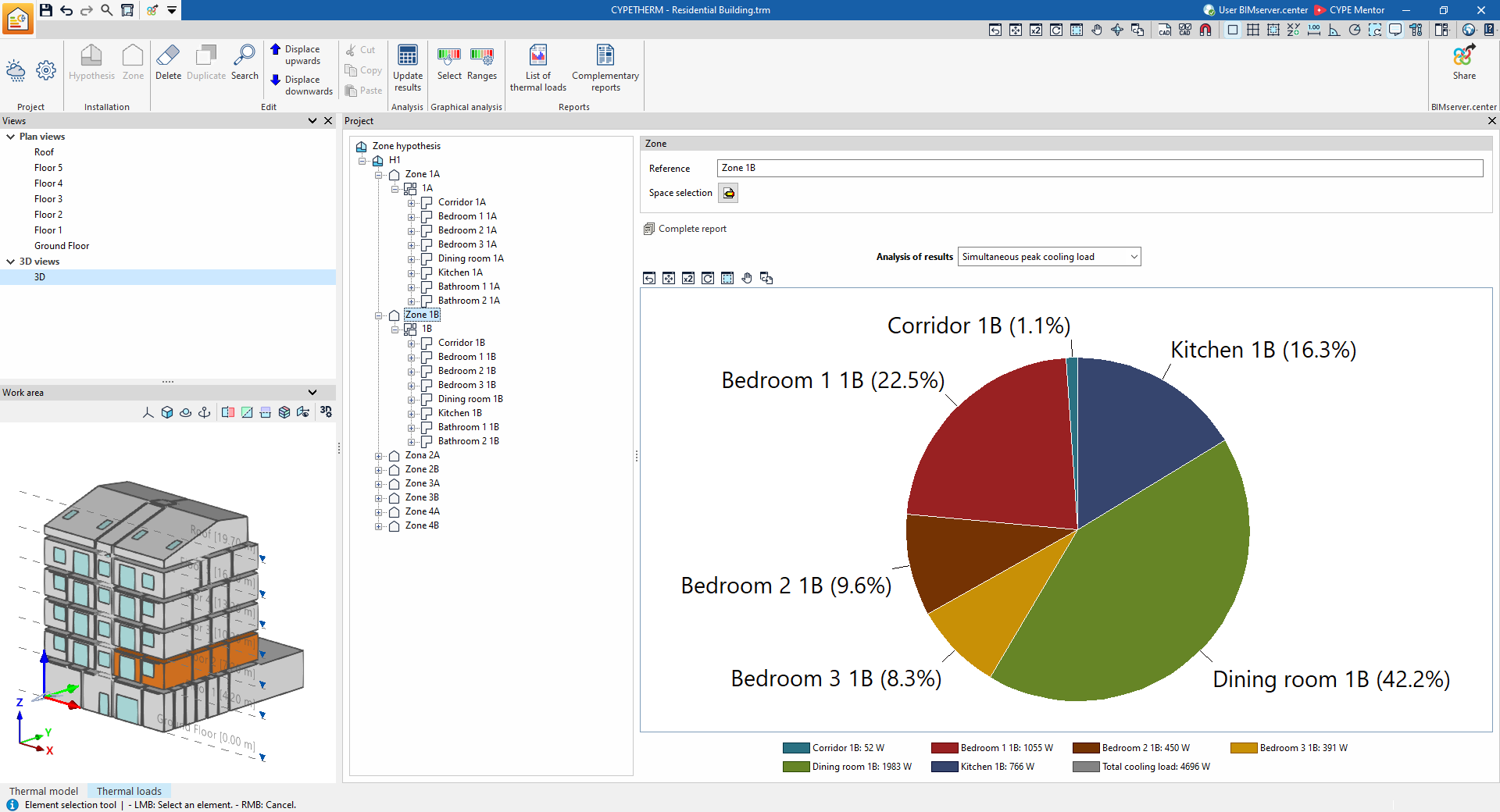

Si se selecciona una zona en el árbol, el programa muestra el desplegable "Análisis de resultados", que permite mostrar la siguiente información en la parte derecha de la interfaz del programa, en función de la selección realizada:
- Carga máxima simultánea de refrigeración
Muestra un gráfico sectorial con los valores absolutos de cargas térmicas de refrigeración y la contribución porcentual de cada recinto en la carga térmica total de refrigeración de la zona.
- Evolución horaria de la carga de refrigeración (para cada mes)
Muestra un gráfico de barras con los valores desglosados por recinto y agregados por hora de las cargas térmicas de refrigeración de los recintos de la zona.

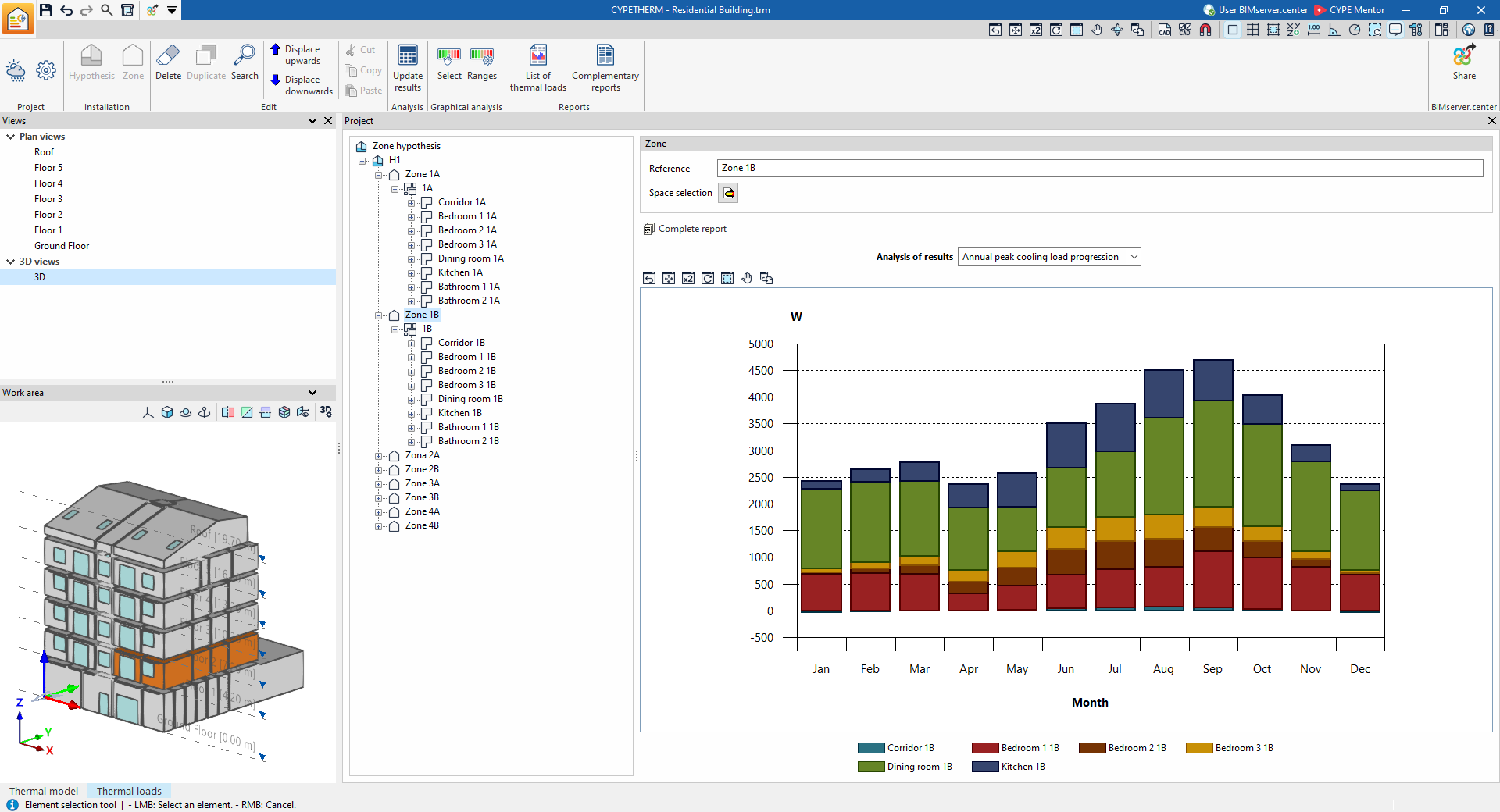

- Evolución anual de la carga máxima simultánea de refrigeración
Muestra un gráfico de barras con los valores desglosados por recinto y agregados por mes de las cargas térmicas de refrigeración de los recintos de la zona.

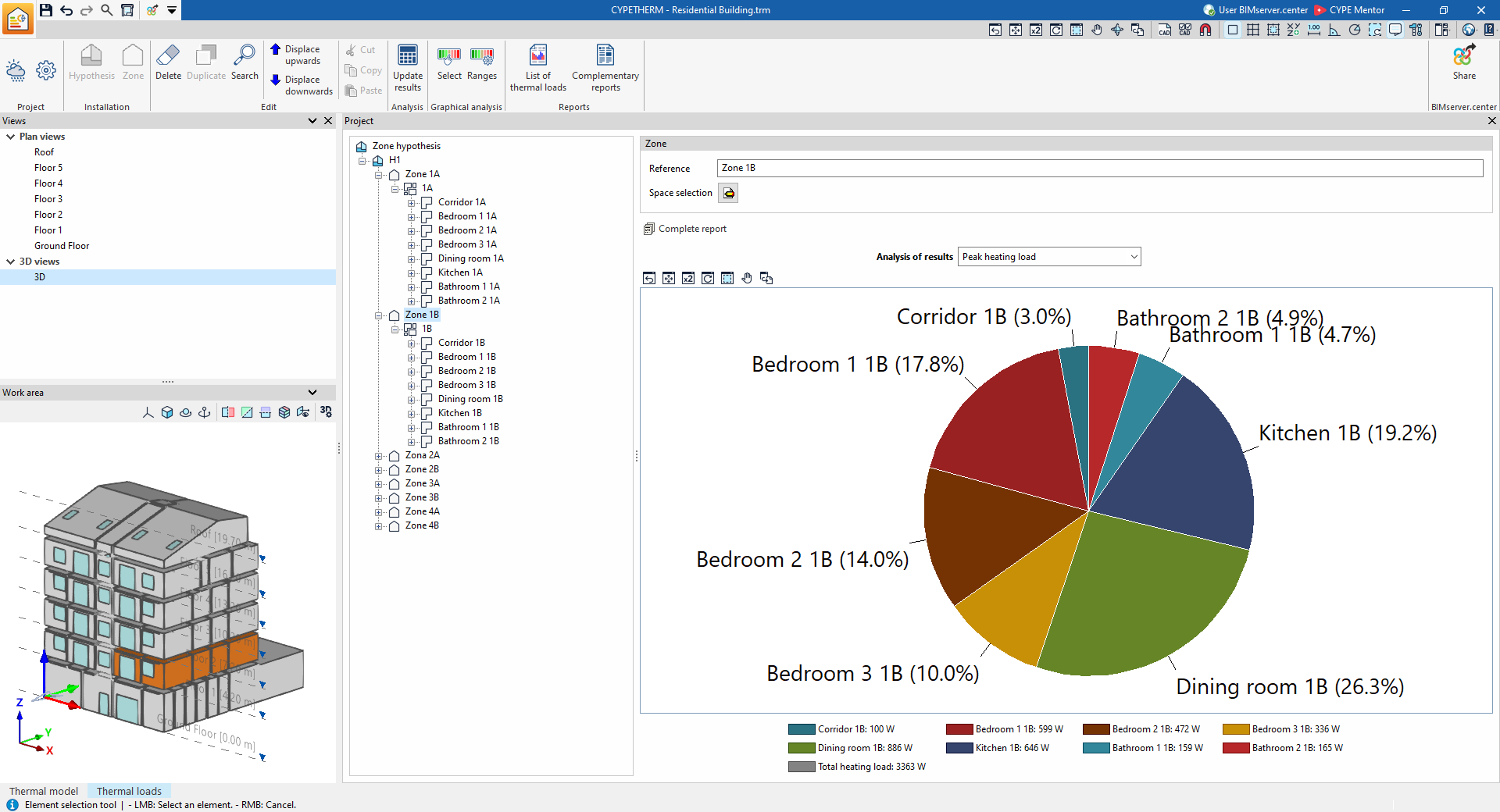

- Carga máxima de calefacción
Muestra un gráfico sectorial con los valores absolutos de cargas térmicas de calefacción y la contribución porcentual de cada recinto en la carga térmica total de calefacción de la zona.

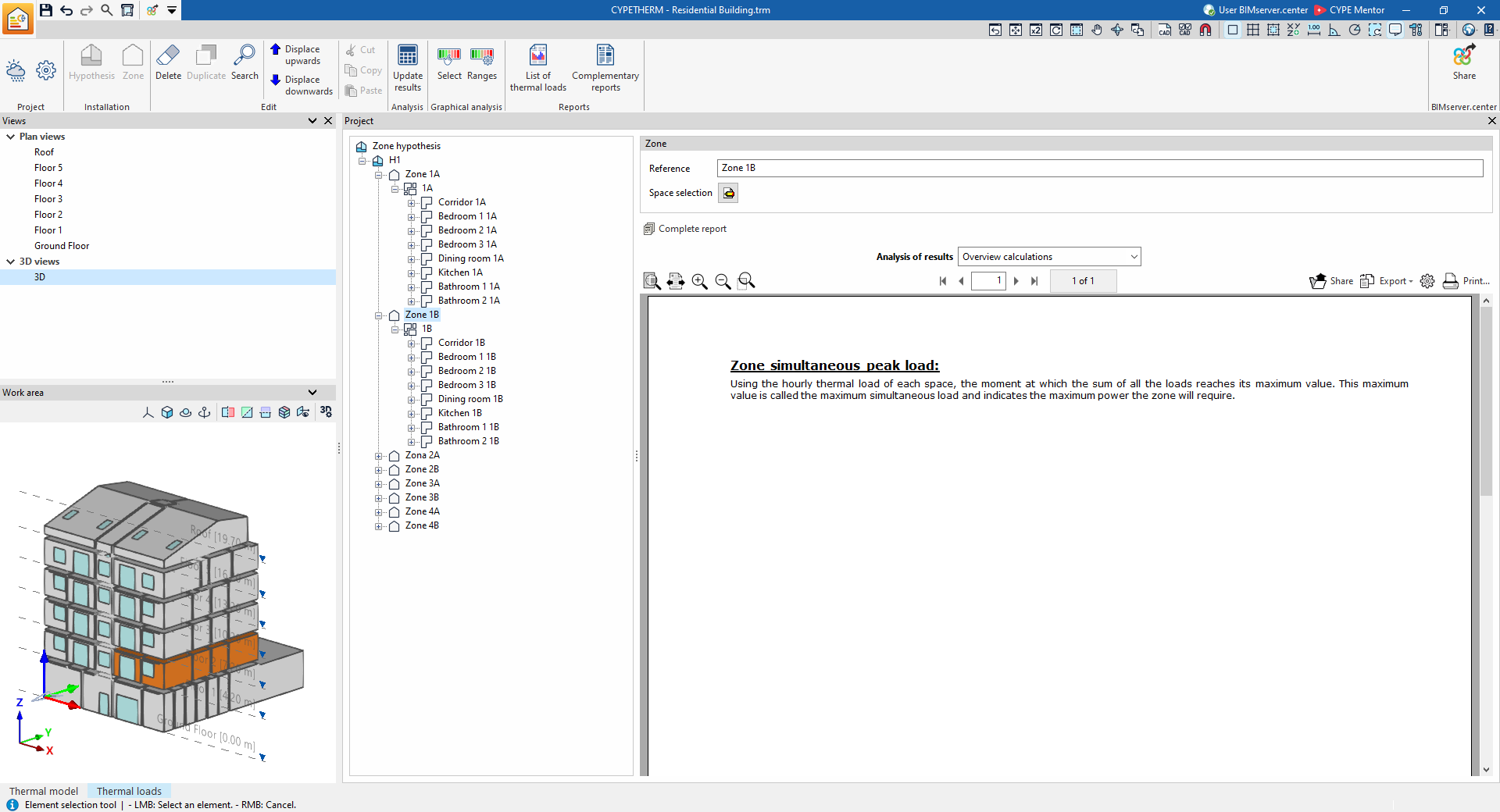

- Descripción del cálculo
Muestra un texto informativo con detalles sobre el cálculo de la carga máxima simultánea de la zona.

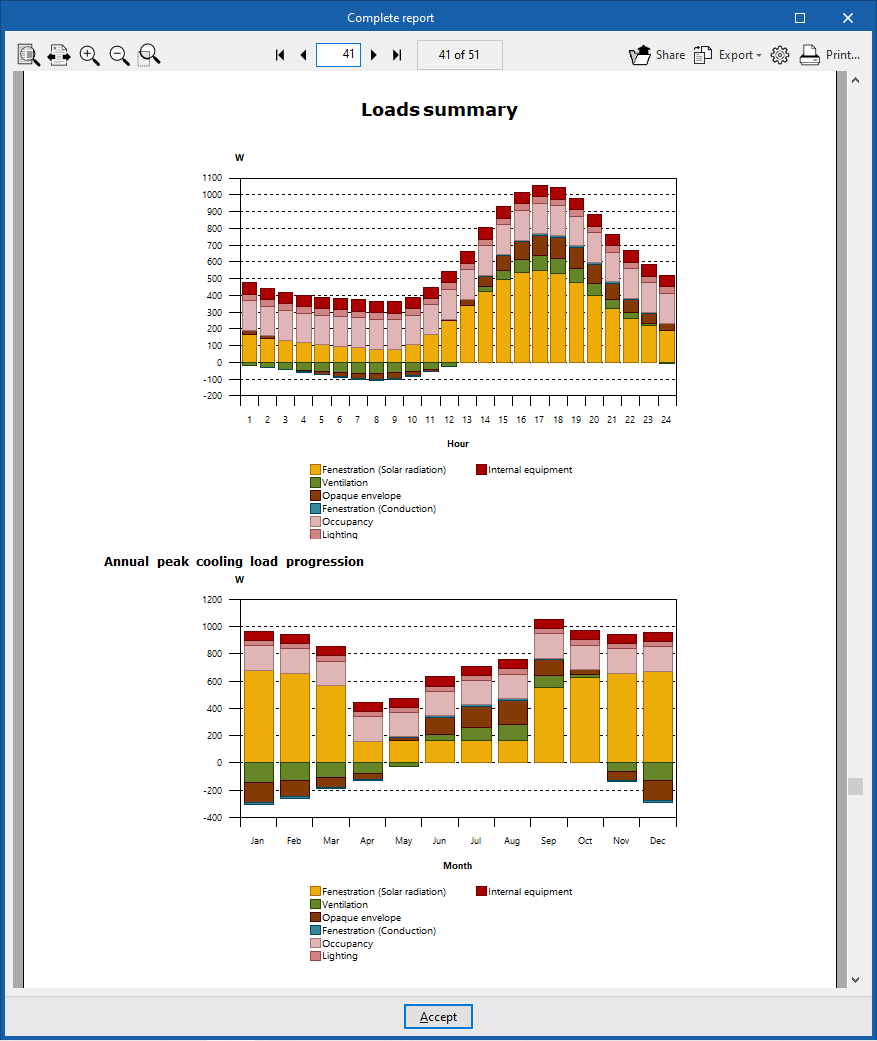

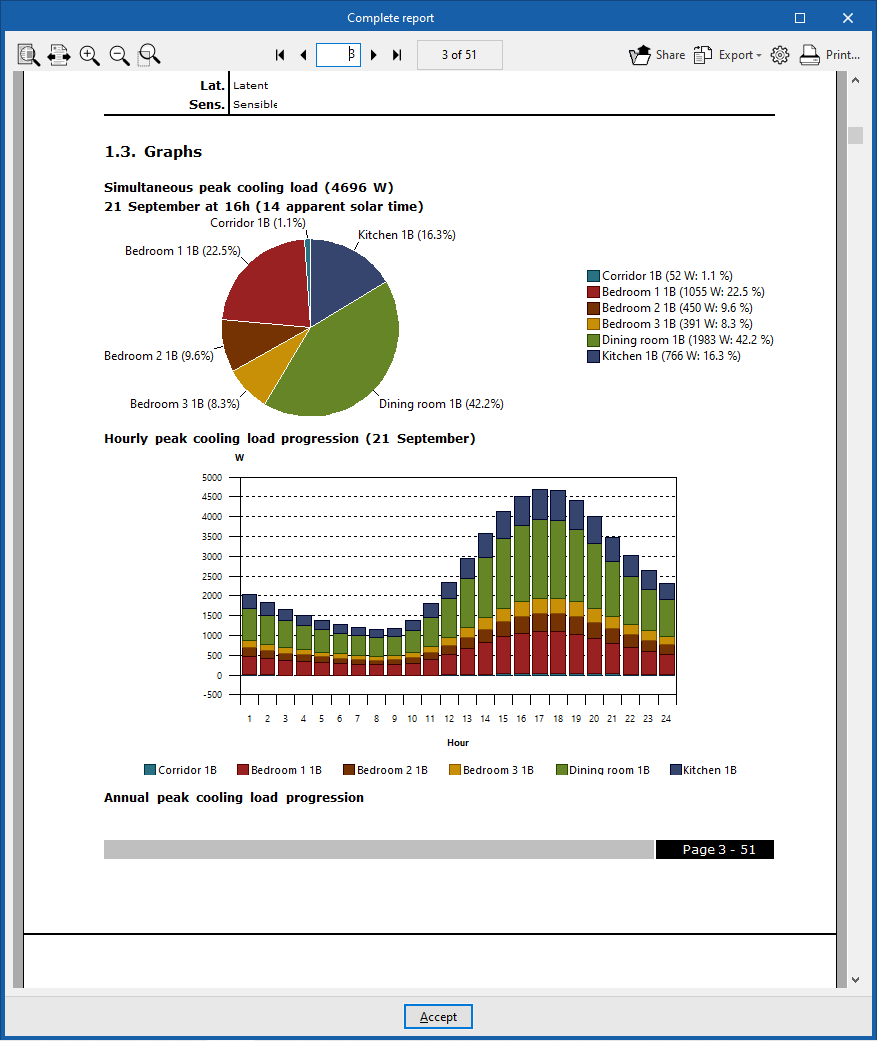

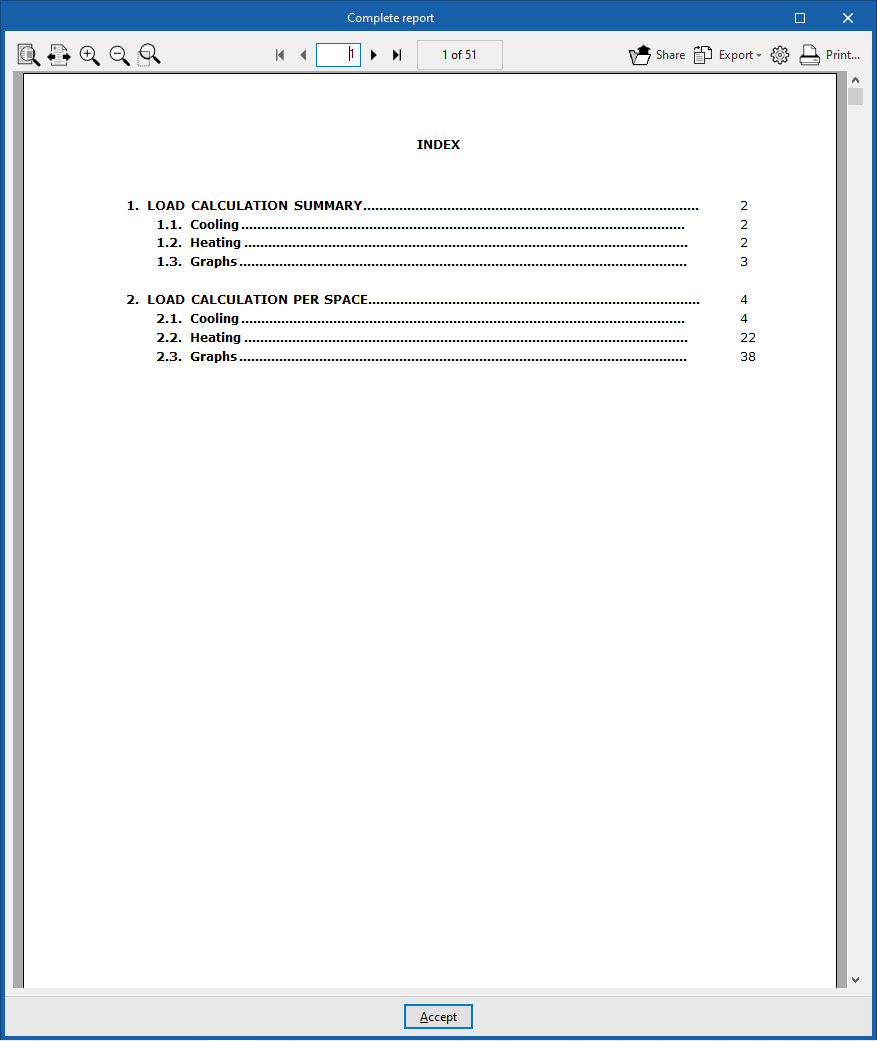

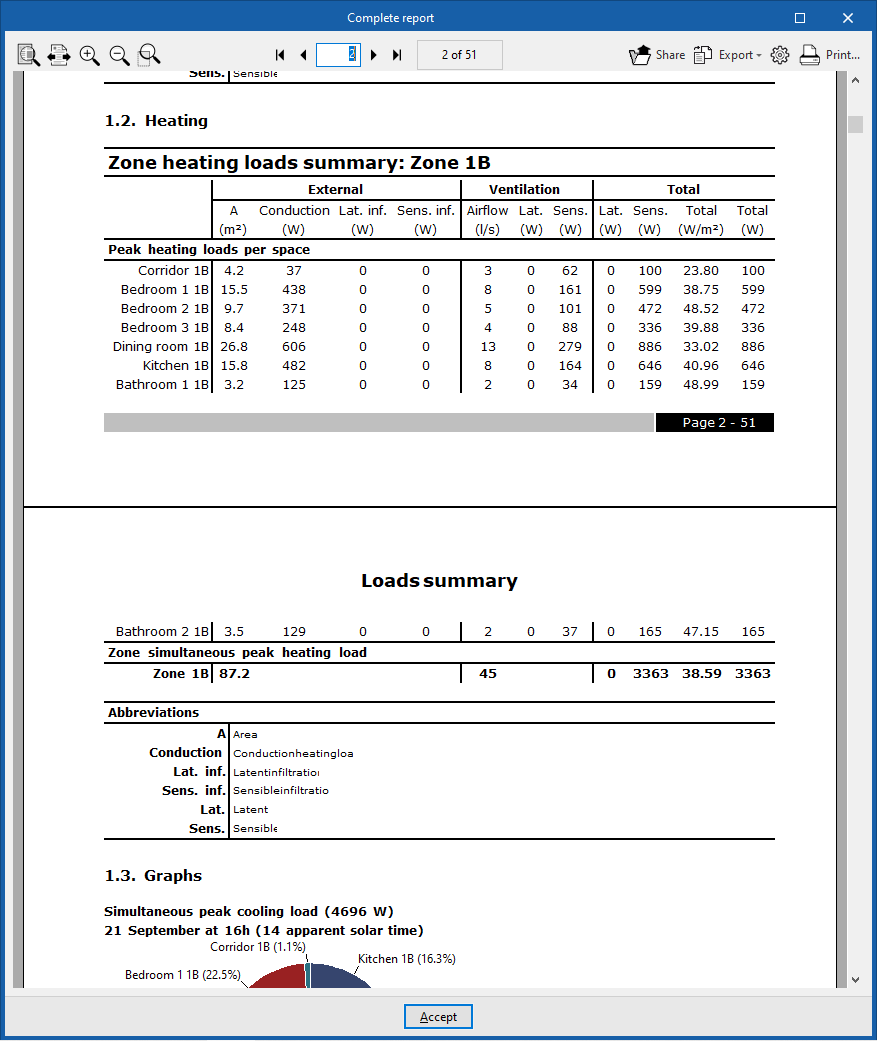

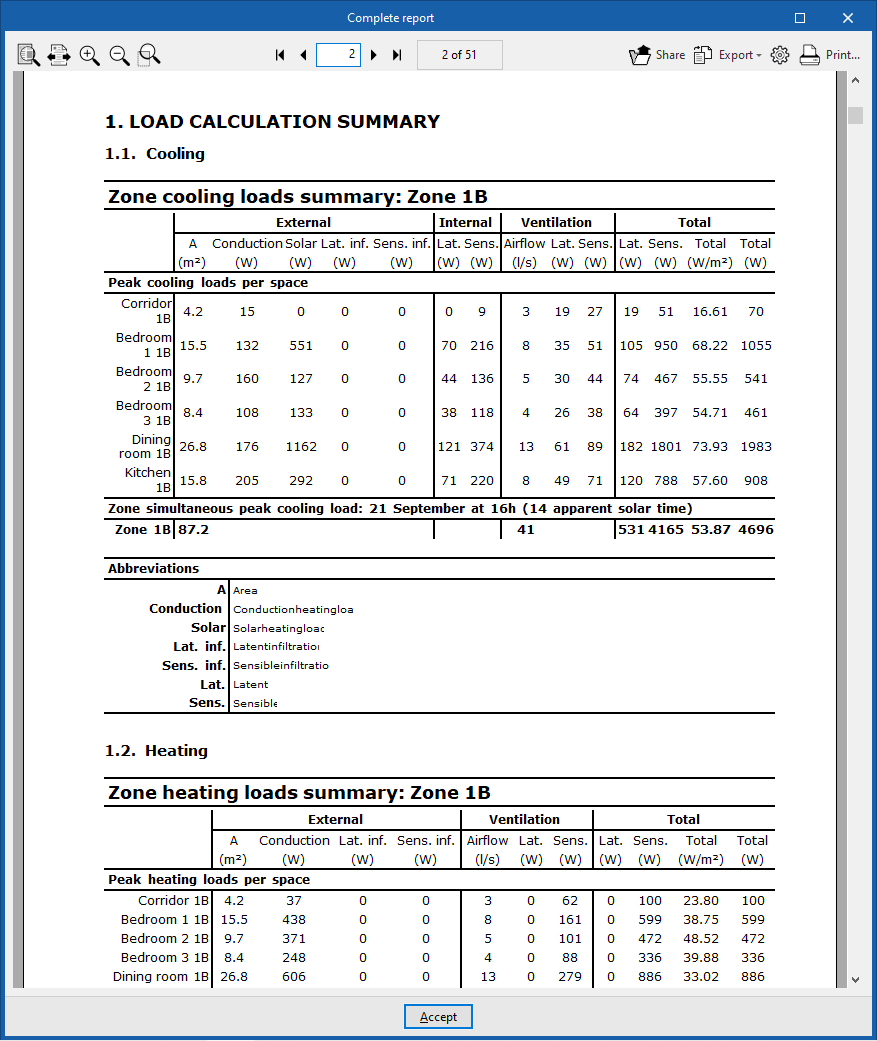

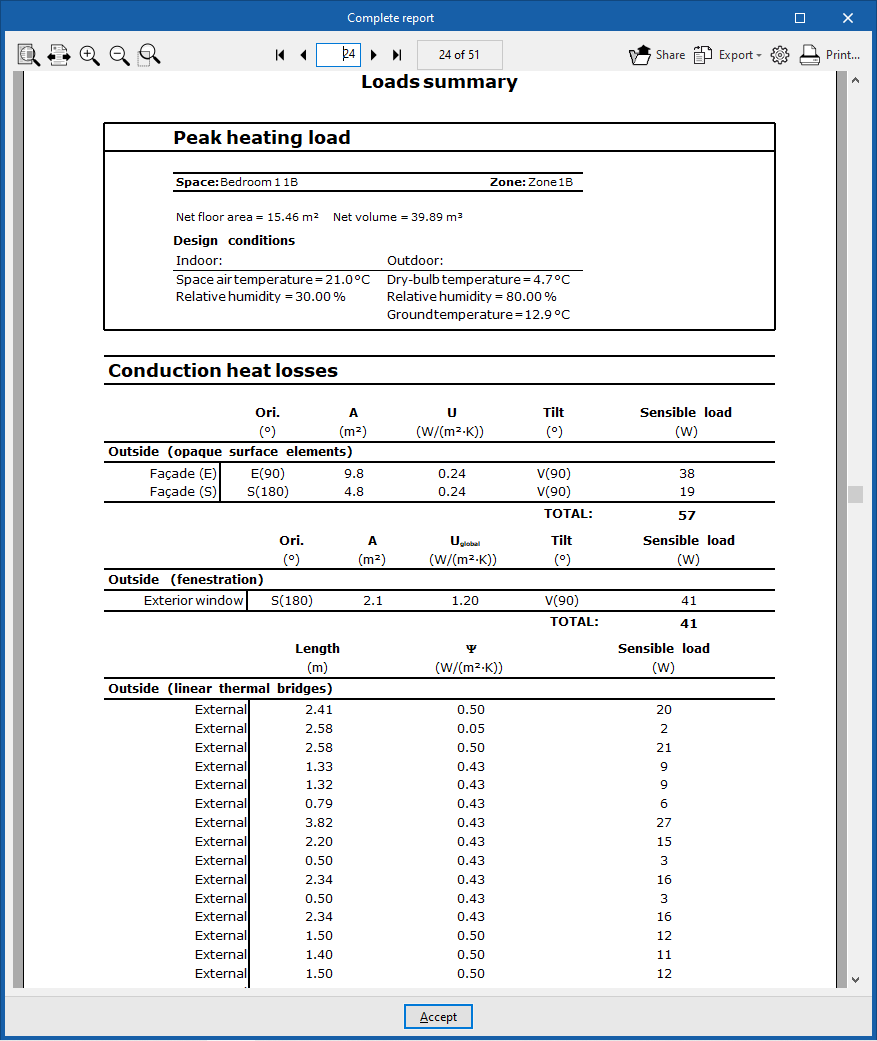

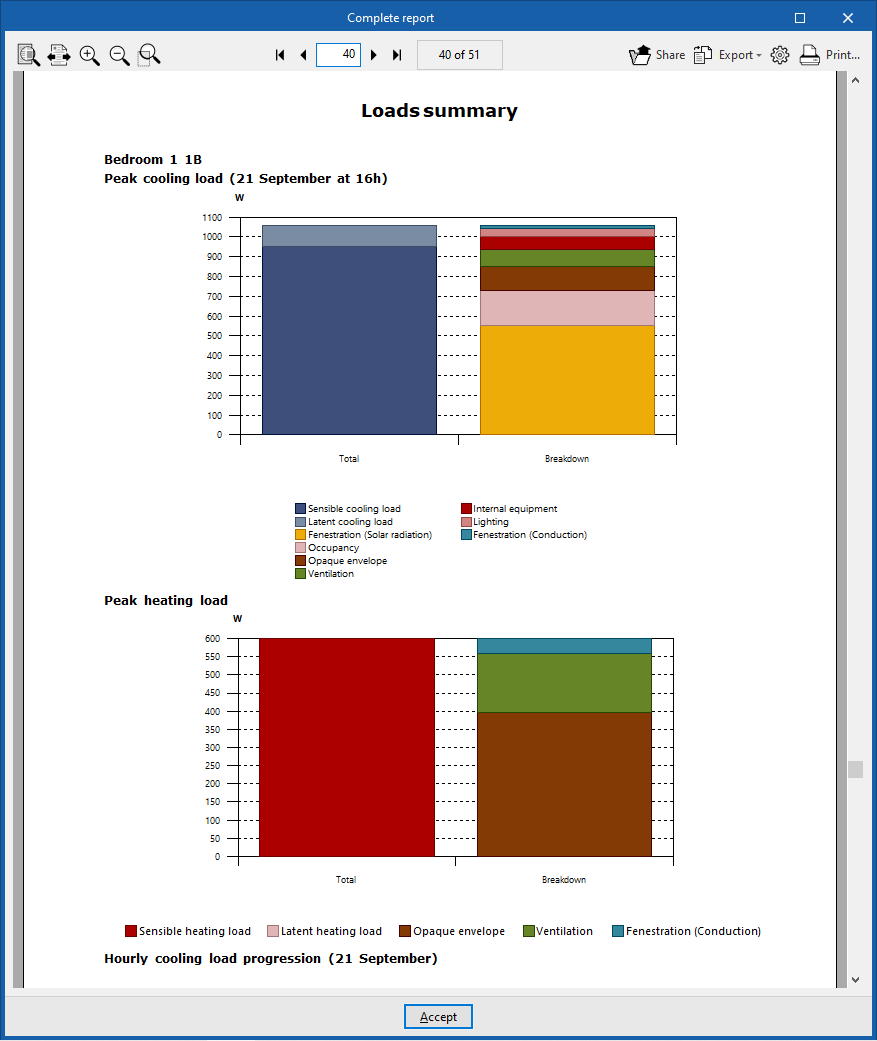

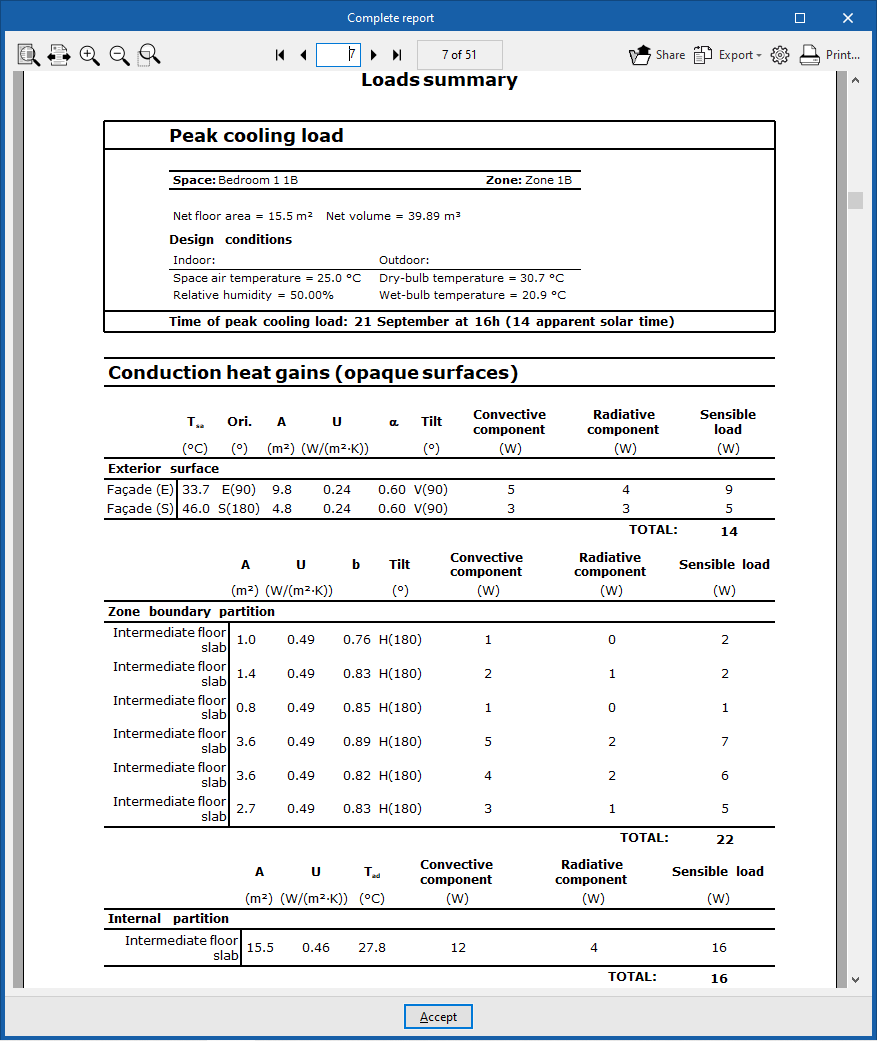

Además, con la opción "Listado completo" se puede generar un "Informe de cargas térmicas", tanto de la zona seleccionada como de todos los recintos que la componen, que contiene la siguiente información:
- Resumen de los resultados del cálculo de cargas (por zona)
- Refrigeración
- Resumen de las cargas de refrigeración de la zona (Externas, Internas, Ventilación, Totales)
- Carga máxima de refrigeración por recinto
- Carga máxima simultánea de refrigeración para el conjunto de recintos
- Resumen de las cargas de refrigeración de la zona (Externas, Internas, Ventilación, Totales)
- Calefacción
- Resumen de las cargas de calefacción de la zona (Externas, Ventilación, Totales)
- Carga máxima de calefacción por recinto
- Carga máxima simultánea de calefacción para el conjunto de recintos
- Resumen de las cargas de calefacción de la zona (Externas, Ventilación, Totales)
- Gráficas
- Carga máxima simultánea de refrigeración
- Evolución horaria de la carga máxima simultánea de refrigeración
- Evolución anual de la carga máxima simultánea de refrigeración
- Carga máxima de calefacción
- Refrigeración
- Resumen de los resultados del cálculo de cargas por recinto
- Refrigeración
- Carga máxima de refrigeración
- Ganancias de calor por conducción (envolvente opaca)
- Ganancias de calor por conducción (huecos)
- Ganancias de calor internas
- Ganancias de calor por ventilación e infiltración
- Carga total de refrigeración
- Carga máxima de refrigeración
- Calefacción
- Carga máxima de calefacción
- Pérdidas de calor por conducción
- Pérdidas de calor por ventilación e infiltración
- Carga total de calefacción
- Carga máxima de calefacción
- Gráficas
- Carga máxima de refrigeración
- Carga máxima de calefacción
- Evolución horaria de la carga de refrigeración
- Evolución anual de la carga máxima simultánea de refrigeración
- Carga máxima de calefacción
- Refrigeración

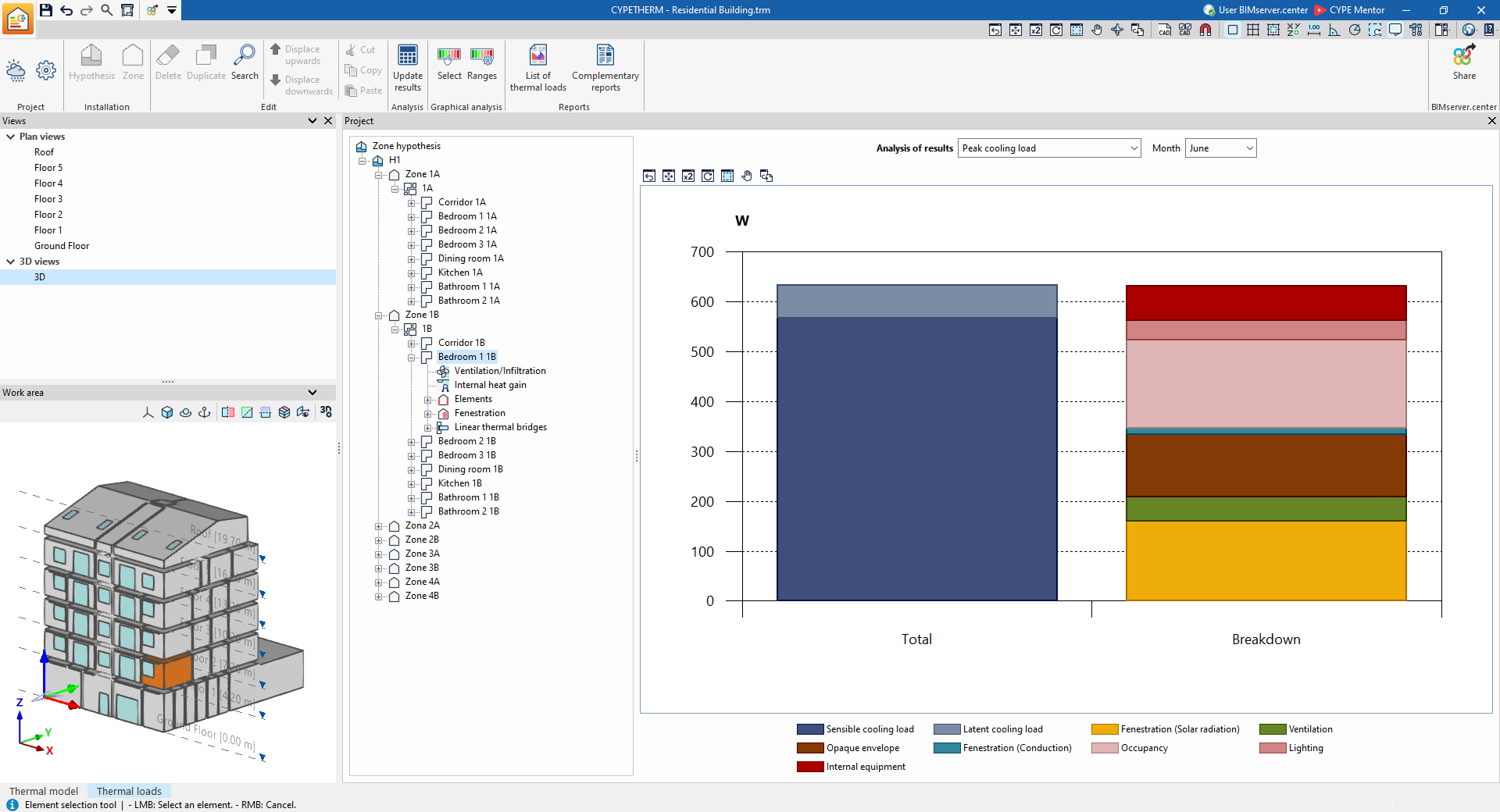

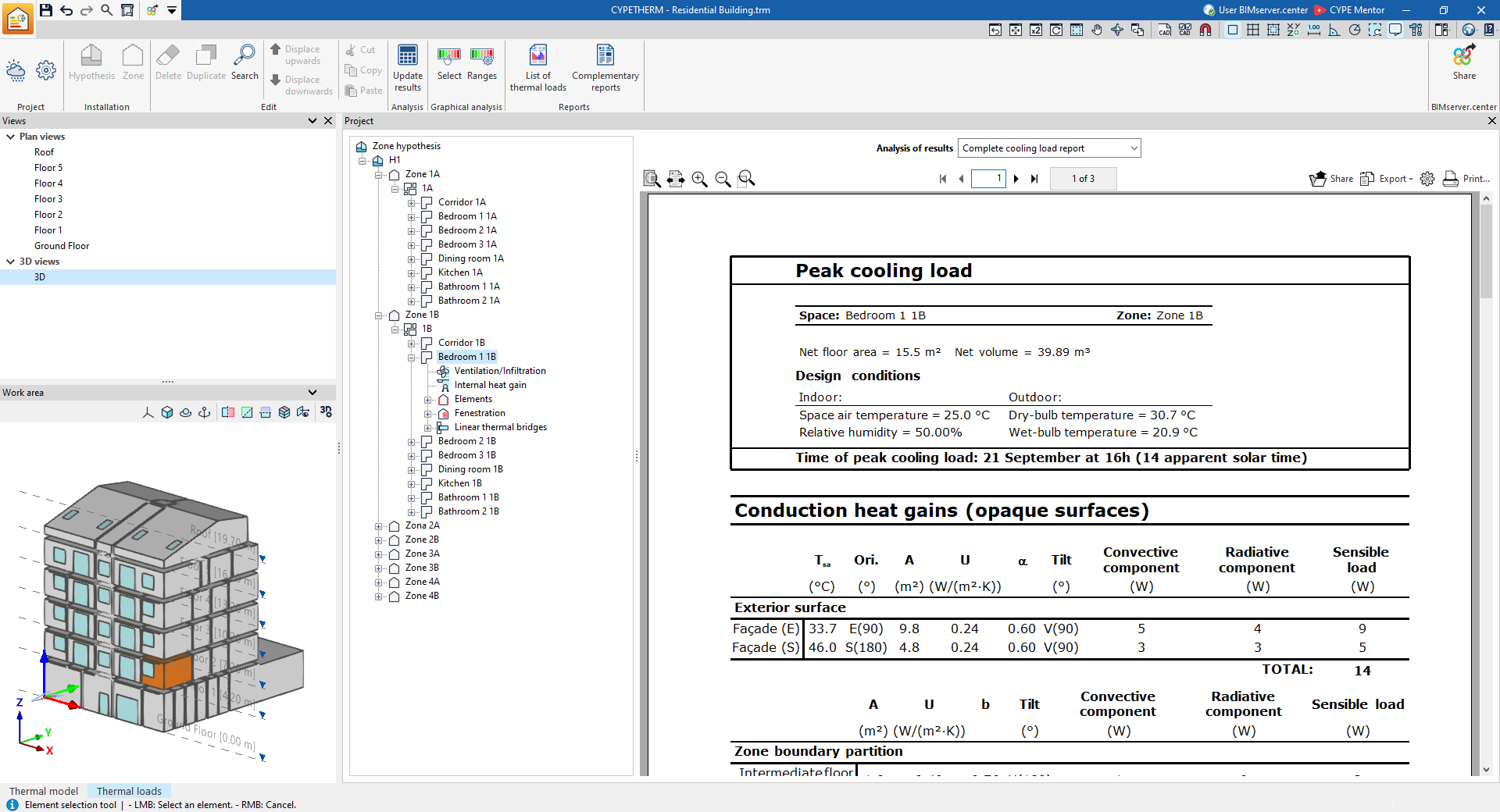

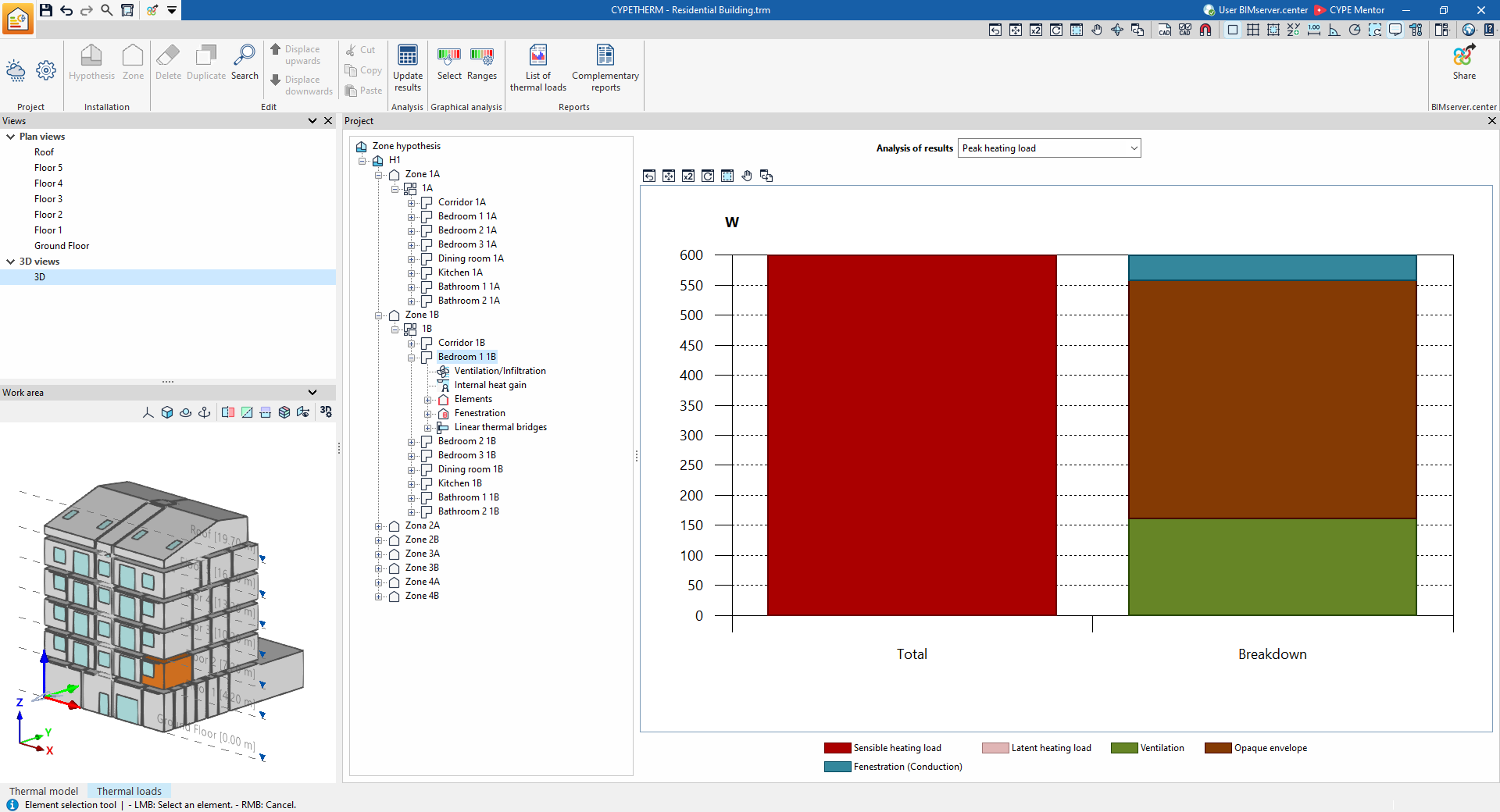

Información en el nivel "Recinto"

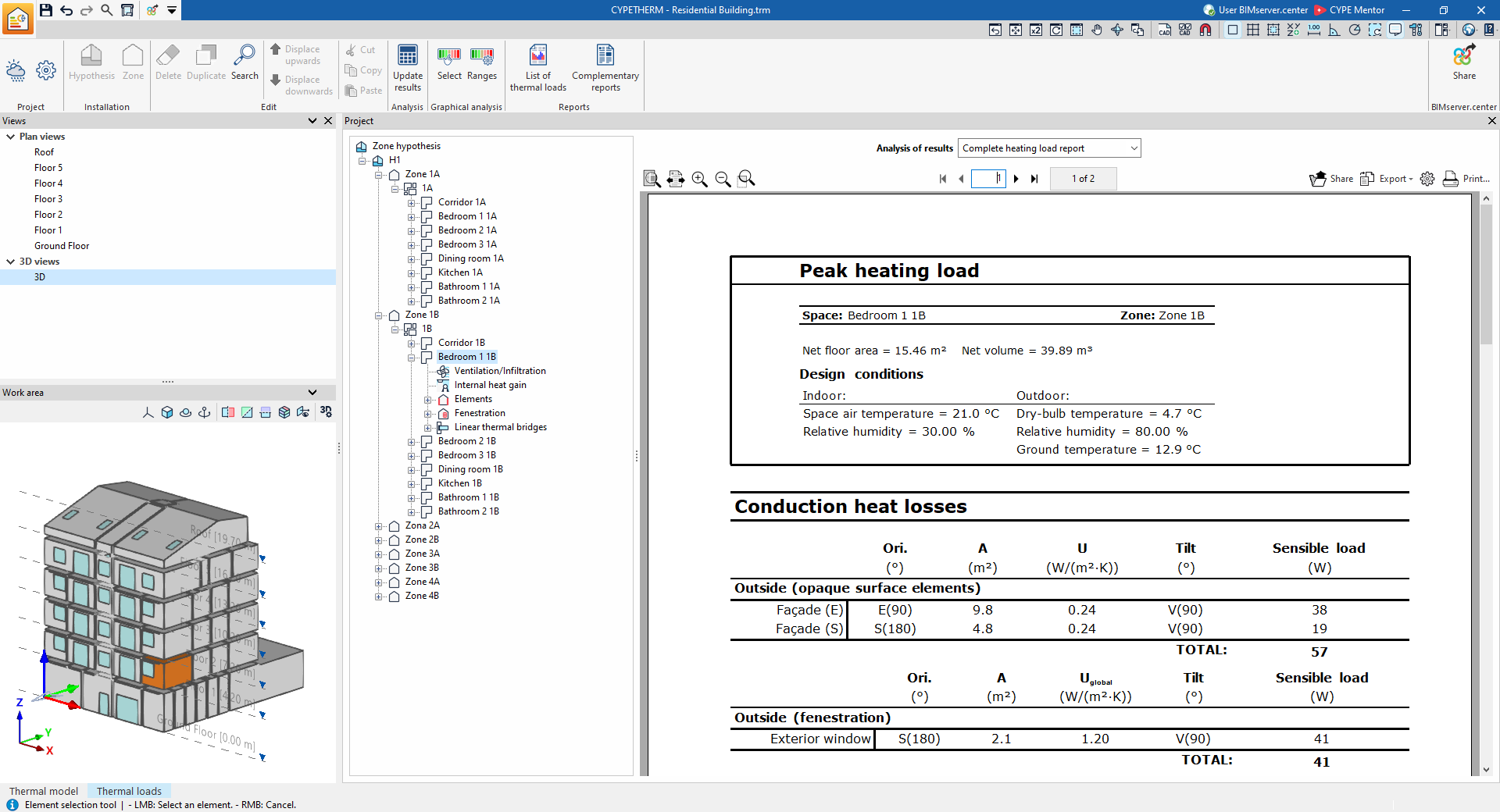

Si se selecciona un recinto en el árbol, el programa muestra el desplegable "Análisis de resultados", que permite mostrar la siguiente información en la parte derecha de la interfaz del programa, en función de la selección realizada:

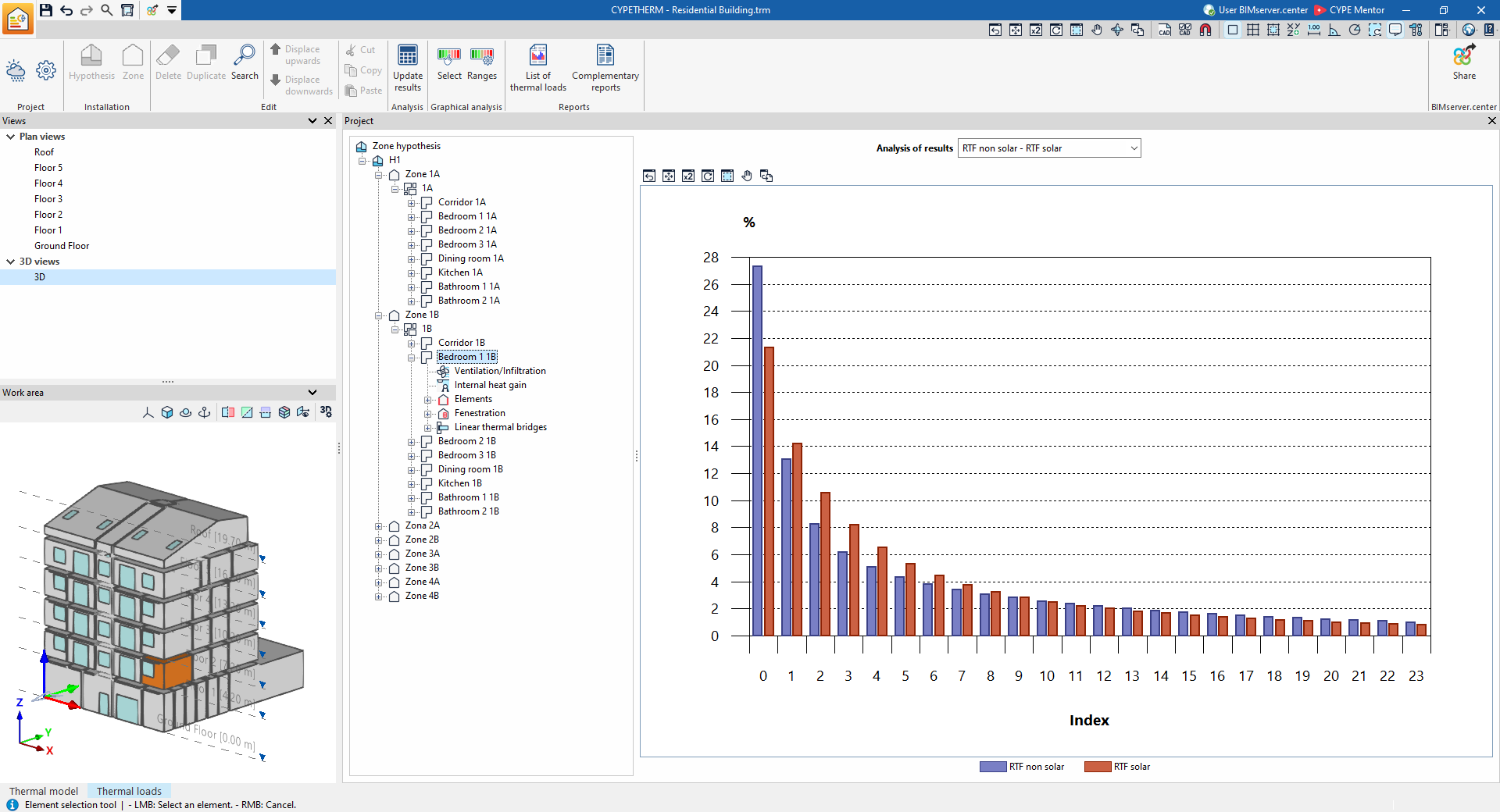

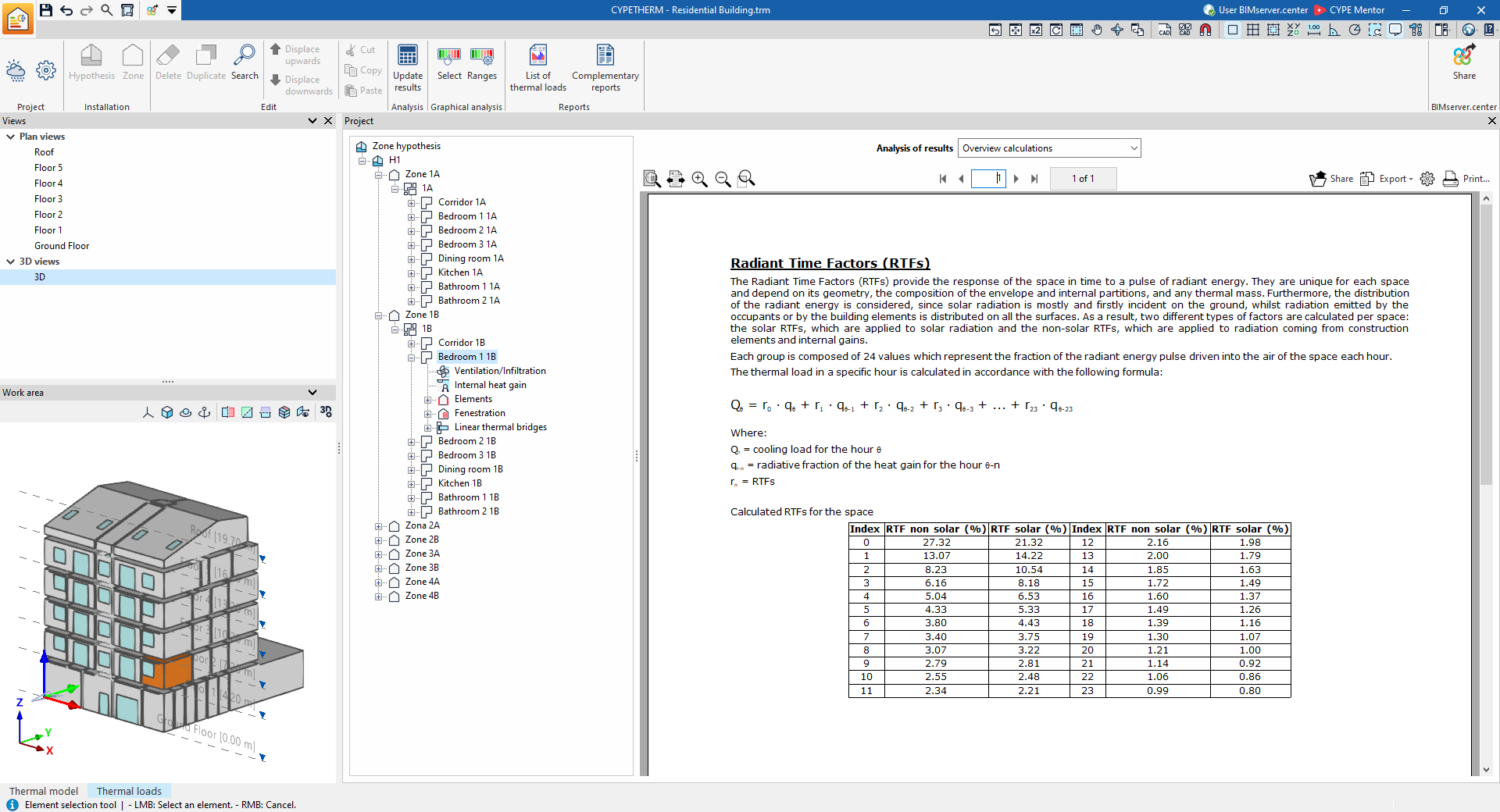

- RTF no solar - RTF solar
Muestra un gráfico de barras con los valores (%) de los índices RTF obtenidos en el cálculo.

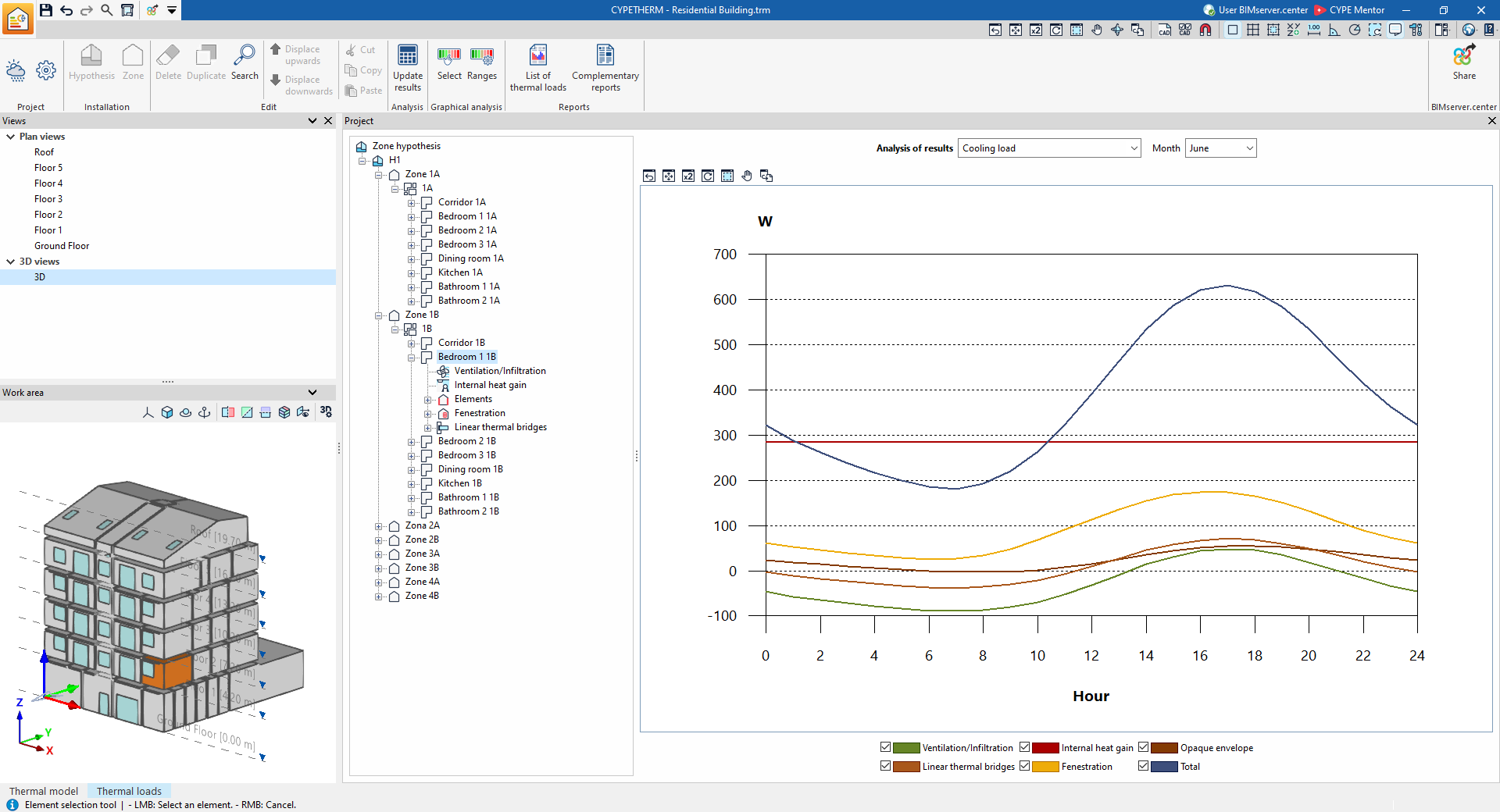

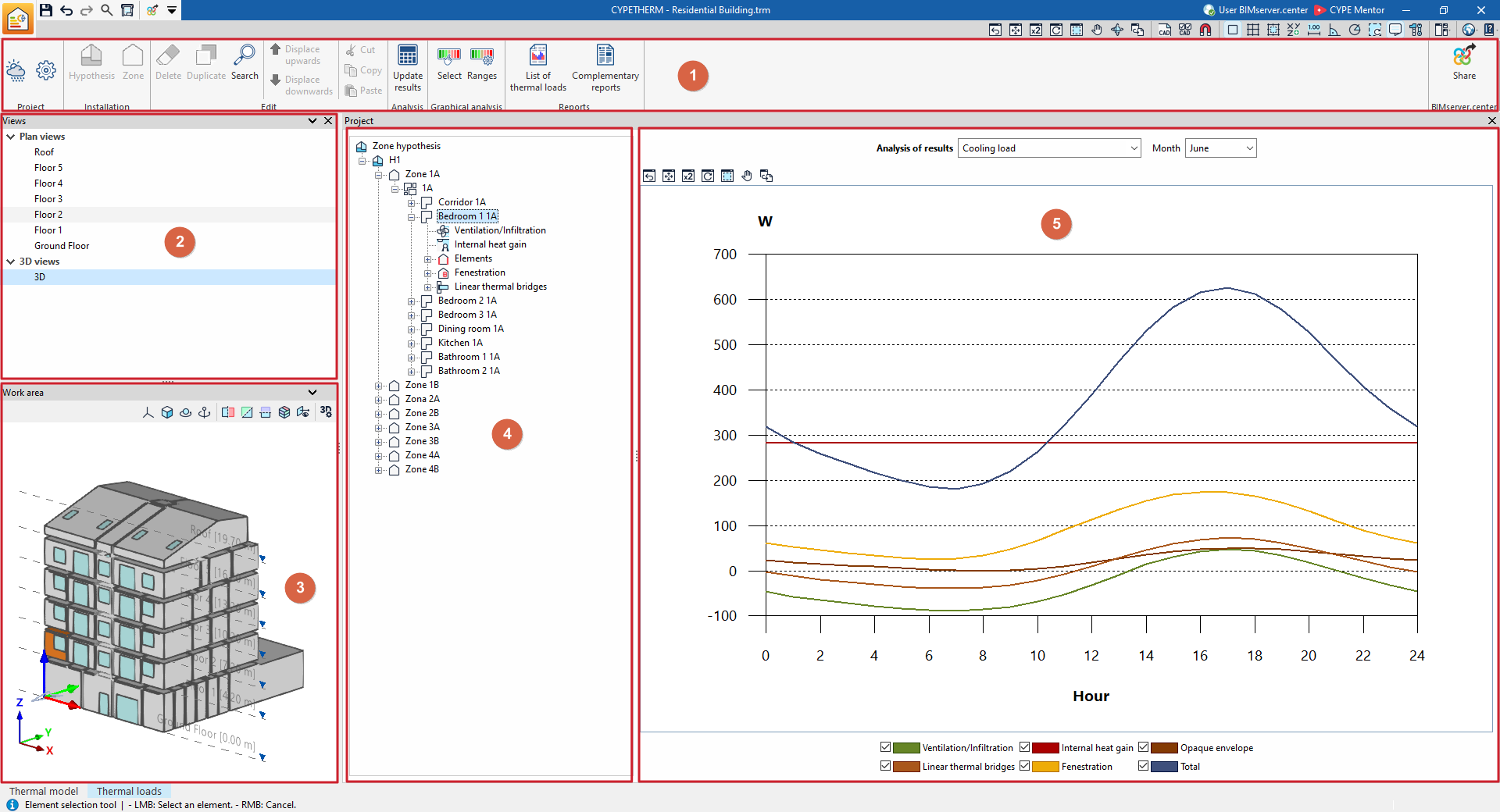

- Carga de refrigeración (para cada mes)
Muestra un gráfico de líneas con los valores desglosados de las cargas térmicas de refrigeración del recinto para cada mes.

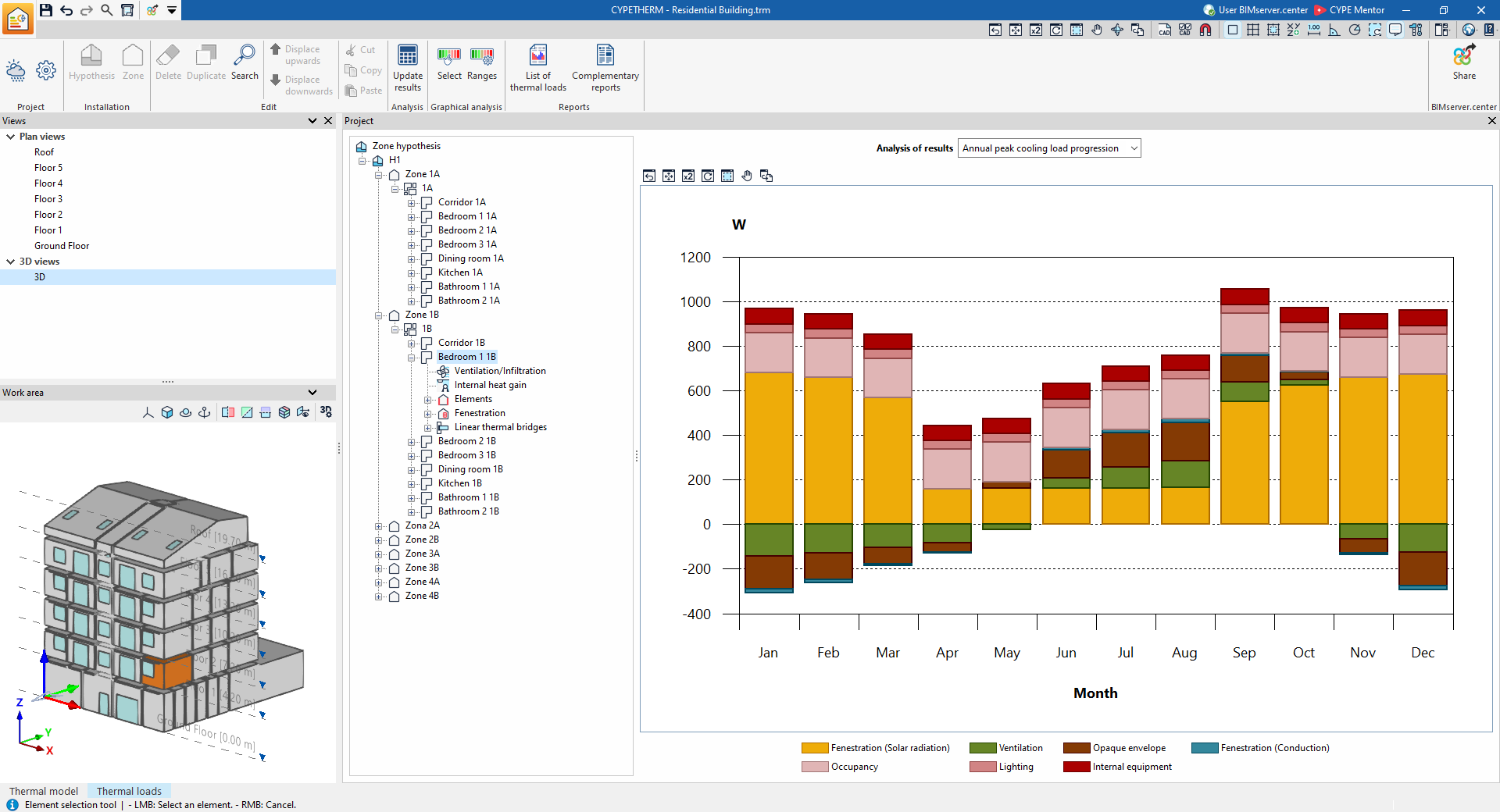

- Evolución anual de la carga máxima simultánea de refrigeración
Muestra un gráfico de barras con los valores desglosados de las cargas térmicas de refrigeración del recinto y agregados por mes.
- Carga máxima de refrigeración
Muestra un gráfico de barras con el valor total y con el agregado de los valores desglosados de las cargas de refrigeración del recinto para cada mes.
- Listado completo de cargas térmicas de refrigeración
Muestra el informe de cargas térmicas de refrigeración del recinto, que incluye los siguientes datos:- Carga máxima de refrigeración
- Ganancias de calor por conducción (envolvente opaca)
- Ganancias de calor por conducción (huecos)
- Ganancias de calor internas
- Ganancias de calor por ventilación e infiltración
- Carga total de refrigeración
- Carga máxima de refrigeración
- Carga máxima de calefacción
Muestra un gráfico de barras con el valor total y con el agregado de los valores desglosados de las cargas de calefacción del recinto.
- Listado completo de cargas térmicas de calefacción
Muestra el informe de cargas térmicas de calefacción del recinto, que incluye los siguientes datos:- Carga máxima de calefacción
- Pérdidas de calor por conducción
- Pérdidas de calor por ventilación e infiltración
- Carga total de calefacción
- Carga máxima de calefacción
- Descripción del cálculo
Muestra un texto informativo con detalles sobre el cálculo de los factores temporales radiantes (RTF) en el recinto.
Información relativa a la ventilación/infiltración del recinto
Si se selecciona un recinto en el árbol y, después, se selecciona el nivel "Ventilación/Infiltración", el programa muestra el desplegable "Análisis de resultados", que permite mostrar la siguiente información en la parte central de la interfaz del programa, en función de la selección realizada:
- Cargas sensibles de refrigeración
Muestra la evolución horaria de las cargas sensibles de refrigeración debidas a la ventilación y a las infiltraciones, así como la temperatura exterior seca, para el mes seleccionado.
- Cargas latentes de refrigeración
Muestra la evolución horaria de las cargas latentes de refrigeración debidas a la ventilación y a las infiltraciones, así como la temperatura exterior húmeda, para el mes seleccionado.
- Descripción del cálculo
Muestra un texto informativo con detalles sobre el cálculo de las cargas sensible y latente debidas a la ventilación y a las infiltraciones.
Información relativa a la ganancia interna de calor del recinto
Si se selecciona un recinto en el árbol y, después, se selecciona el nivel "Ganancia interna de calor", el programa muestra el desplegable "Análisis de resultados", que permite mostrar la siguiente información en la parte central de la interfaz del programa, en función de la selección realizada:
- Cargas sensibles de refrigeración
Muestra la evolución horaria de las cargas sensibles de refrigeración debidas a la ocupación, la iluminación, el equipamiento interno y otras cargas, así como del total de cargas sensibles, para el mes seleccionado.
- Cargas latentes de refrigeración
Muestra la evolución horaria de las cargas latentes de refrigeración debidas a la ocupación, la iluminación, el equipamiento interno y otras cargas, así como del total de cargas sensibles, para el mes seleccionado.
- Descripción del cálculo
Muestra un texto informativo con detalles sobre el cálculo de las ganancias internas de calor.
Información en los elementos del recinto
Si se selecciona un recinto en el árbol y, después, se selecciona el nivel "Elementos", el programa muestra un texto informativo con detalles sobre el cálculo de las cargas de refrigeración y de calefacción en los elementos constructivos.
Si, tras desplegar el nivel "Elementos", se selecciona un elemento determinado en el árbol, el programa muestra el desplegable "Análisis de resultados", que permite mostrar la siguiente información en la parte central de la interfaz del programa, en función de la selección realizada:
- Elemento opaco
Muestra el detalle constructivo del elemento constructivo seleccionado con las capas de materiales que lo componen, su espesor total, y los parámetros que describen su caracterización térmica, como la transmitancia térmica y la capacidad térmica.
- Factores de las series temporales de conducción (CTSF)
Muestra un gráfico de barras con los valores (%) de los factores de las series temporales de conducción (CTSF) obtenidos en el cálculo.
- Temperaturas e irradiación solar
Muestra la evolución horaria de la temperatura exterior, de la temperatura sol-aire y de la irradiación solar total para el mes seleccionado.
- Carga de refrigeración
Muestra la evolución horaria de la carga de refrigeración, así como de la temperatura exterior, para el mes seleccionado.
- Descripción del cálculo
Muestra un texto informativo con detalles sobre el cálculo de las cargas de refrigeración, incluyendo el cálculo de la temperatura sol-aire, de los factores de las series temporales de conducción (CTSF), y de las cargas de calefacción a través del elemento.
Información en los huecos del recinto
Si se selecciona un recinto en el árbol y, después, se selecciona el nivel "Huecos", el programa muestra un texto informativo con detalles sobre el cálculo de las cargas de refrigeración y de calefacción en los huecos.
Si, tras desplegar el nivel "Huecos", se selecciona un hueco determinado en el árbol, el programa muestra el desplegable "Análisis de resultados", que permite mostrar la siguiente información en la parte central de la interfaz del programa, en función de la selección realizada:
- Carga de refrigeración
Muestra la evolución horaria de la carga de refrigeración, de la irradiación solar total y de la temperatura exterior para el mes seleccionado. - Descripción del cálculo
Muestra un texto informativo con detalles sobre el cálculo de las cargas de refrigeración, incluyendo el cálculo de las ganancias de calor por conducción y por radiación solar, y de las cargas de calefacción a través del hueco.
Información en los puentes térmicos lineales del recinto
Si se selecciona un recinto en el árbol y, después, se selecciona el nivel "Puentes térmicos lineales", el programa muestra un texto informativo con detalles sobre la intervención de los puentes térmicos lineales en el cálculo de cargas.
Si, tras desplegar el nivel "Puentes térmicos lineales", se selecciona un puente térmico lineal determinado en el árbol, el programa muestra el desplegable "Análisis de resultados", que permite mostrar la siguiente información en la parte central de la interfaz del programa, en función de la selección realizada:
- Carga de refrigeración
Muestra la evolución horaria de la carga de refrigeración y de la temperatura exterior para el mes seleccionado. - Descripción del cálculo
Muestra un texto informativo con detalles sobre el cálculo de las cargas de refrigeración y de las cargas de calefacción a través del puente térmico lineal.
Salida de resultados en la solapa "Cargas térmicas"
Consulta de resultados en pantalla
Consulta de resultados en el árbol del proyecto
Tras realizar el cálculo, el programa permite consultar los resultados en pantalla dentro del árbol del proyecto de la solapa "Cargas térmicas", incluyendo las cargas térmicas de refrigeración y/o calefacción de las zonas, de los recintos y de cada uno de los elementos constructivos asociados, así como información variada como gráficos y textos descriptivos de la metodología de cálculo utilizada.
Análisis gráfico de resultados
Mediante las opciones del bloque "Análisis gráfico de resultados" de la barra de herramientas principal de la solapa "Cargas térmicas", se pueden visualizar los valores calculados de cargas térmicas en la "Vista" situada por defecto en el área inferior derecha. Las zonas o los recintos aparecen coloreados y se muestra una escala de color como leyenda.
Listados
El programa permite imprimir los siguientes listados directamente o generar ficheros HTML, PDF, TXT, RTF o DOCX con su contenido:
Listados por hipótesis y zonas
El programa genera listados con informes de resultados para las hipótesis de zonificación y las zonas, incluyendo los datos calculados en todos los recintos incluidos en cada una de ellas. Para ello, se selecciona el nivel correspondiente en el árbol del proyecto de la solapa "Cargas térmicas", ya sea "Hipótesis" o "Zona", y se pulsa sobre la opción "Listado completo".
Listado de cargas térmicas y listados complementarios
Mediante las opciones del bloque "Listados" de la barra de herramientas principal de la solapa "Cargas térmicas", se pueden generar el listado de cargas térmicas y listados complementarios.

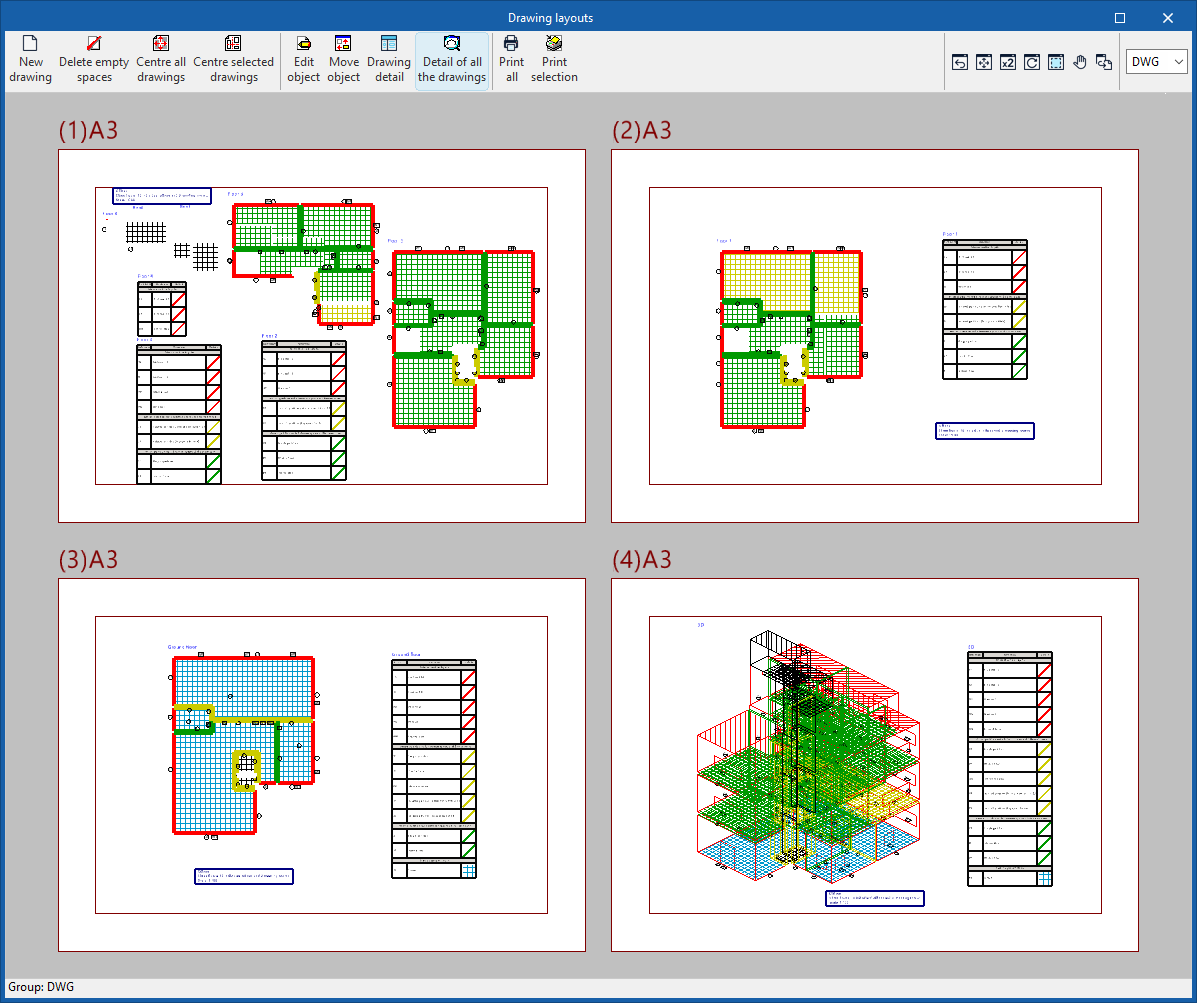

Planos en formato DWG, DXF o PDF
El programa permite imprimir los planos de la obra en cualquier periférico gráfico que se tenga configurado en el ordenador, o bien crear ficheros DWG, DXF o PDF.
La edición del plano permite configurar las siguientes opciones:
- Mostrar escala (opcional)
- Mostrar DXF (opcional)
- Incluir los ficheros .glTF en los planos (opcional)
- Generar imágenes vectoriales (opcional)
- Resolución (96 ppp / 150 ppp / 300 ppp / 600 ppp)
- Vistas a dibujar
- Escala
- Detalles
Los planos se pueden obtener mediante la opción "Planos" de la parte superior de la interfaz o mediante la opción "Planos" del menú "Archivo", accesibles desde cualquier solapa del programa.
Integración en la plataforma BIMserver.center
Muchos de los programas de CYPE están conectados a la plataforma BIMserver.center y permiten el trabajo colaborativo a través del intercambio de archivos en formatos basados en estándares abiertos.
Cabe recordar que para trabajar en BIMserver.center el usuario puede registrarse gratuitamente en la plataforma y crear un perfil.
Cuando se accede a un programa conectado a la plataforma, este es capaz de establecer la conexión con un proyecto en BIMserver.center. De esta forma, los archivos de los proyectos desarrollados colaborativamente en BIMserver.center se mantienen actualizados.
| Más información: |
|---|
| Todos los detalles relacionados con la utilización de los programas de CYPE a través de la plataforma BIMserver.center pueden consultarse en este enlace. |
Opciones del bloque "BIMserver.center" en la solapa "Cargas térmicas"

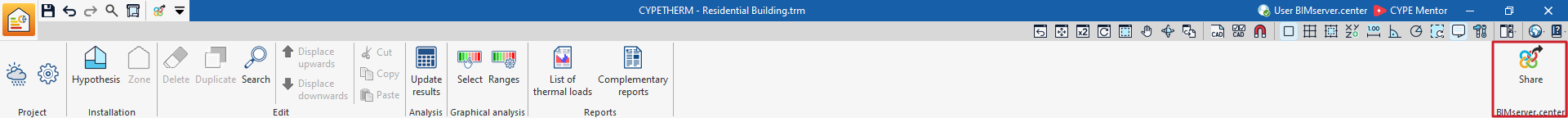

En el bloque "BIMserver.center" de la barra de herramientas principal de la solapa "Cargas térmicas", se encuentra la funcionalidad necesaria para compartir los resultados del programa a otras herramientas vinculadas al proyecto de BIMserver.center.

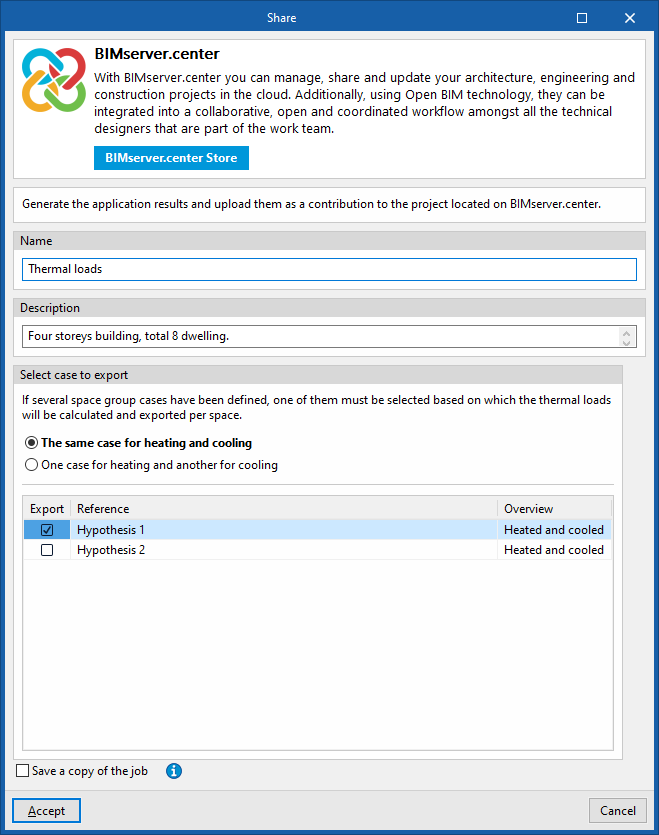

Compartir
Exporta la información del modelo desarrollado con CYPETHERM a BIMserver.center para compartirlo con otros usuarios.
Durante el proceso de exportación se puede definir la información relacionada con la identificación de los archivos a exportar y seleccionar la información que se desea exportar.
- Nombre
- Descripción
- Selección de la hipótesis a exportar
Si se han definido varias hipótesis de agrupación de recintos, se debe seleccionar una de ellas, a partir de la cual se calcularán y exportarán las cargas térmicas por recinto. Es posible seleccionar:- La misma hipótesis para calefacción y refrigeración
- Una hipótesis para calefacción y otra para refrigeración
- Guardar una copia de la obra
Si se activa esta opción, se guardará un fichero comprimido en formato CYP con la información del modelo en el momento de la exportación. Esta copia de seguridad se guarda en una carpeta con el nombre de la obra y la extensión _bak situada en la ruta donde esté alojada la obra (por defecto, C:\CYPE Ingenieros\Proyectos\CYPETHERM \nombreobra_bak ). Cada vez que se utiliza la opción "Compartir" marcando esta opción, se generará un nuevo fichero de seguridad en formato CYP en esta carpeta
De esta forma, se generan los resultados de la aplicación y se suben como aportación al proyecto alojado en BIMserver.center para su importación posterior en otros programas.
Índice de contenidos
Completa tu recorrido de CYPETHERM explorando las otras secciones disponibles:
- Introducción
- CYPETHERM. Solapa "Modelo 3D"
- CYPETHERM. Pestaña "Edificio"
- CYPETHERM. Pestaña "Sistemas"
- CYPETHERM. Pestaña "Planos"
- CYPETHERM. Solapa "Simulación energética"
- CYPETHERM. Solapa "Cargas térmicas"
- CYPETHERM. Estudio de medidas de mejora
CYPETHERM. Solapa "Cargas térmicas"
Licencias y módulos relacionados
Los programas de CYPE se activan mediante licencias electrónicas que pueden contener uno o varios módulos. La lista de módulos compatibles con cada programa puede variar en función del producto adquirido y del tipo de licencia.
Para consultar la lista de módulos compatibles con este programa, se puede acceder a "Módulos de los programas de CYPE".
Es importante tener en cuenta que la lista de módulos disponibles en la licencia dependerá del producto adquirido.
